本文围绕以色列铁穹、无人机穹、铁束与美国 HELIOS四款核心反无人机系统，系统梳理低小慢无人机威胁特征与反无人机四层通用技术架构，拆解各系统硬件组成、杀伤方式、作战流程，经横向对比与仿真验证，指出当前反无人机技术存在恶劣天气适应性差、蜂群对抗能力弱、成本效能失衡等共性短板，明确我国在高功率激光、多源融合算法、核心器件等领域的差距，并提出算法优化、硬件突破、架构升级的发展建议，为我国反无人机技术自主可控提供参考。

一、绪论

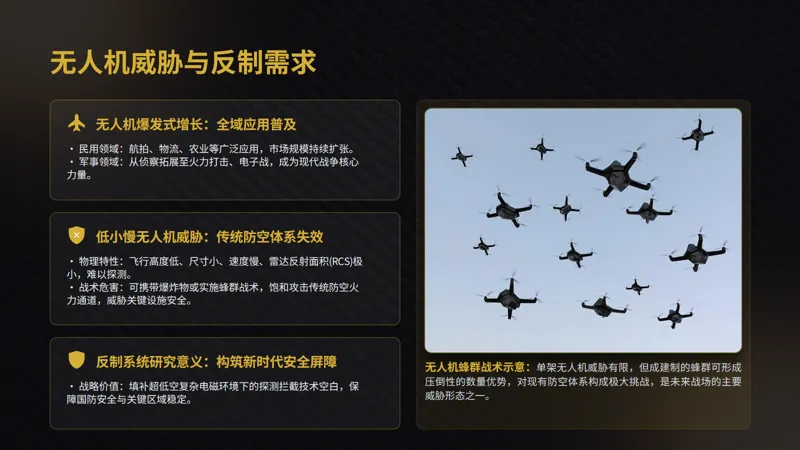

1.1 研究背景与研究意义

随着科技的迅猛发展，全球民用及军用无人机领域近年来呈现出爆发式增长态势。在民用方面，无人机凭借其成本低、灵活性高、操作简便等优势，广泛应用于航拍、物流配送、农业植保、测绘等多个领域。据相关市场研究机构预测，未来几年全球民用无人机市场规模将持续扩张，年增长率有望保持在较高水平。在军事领域，无人机的应用更是从最初的侦察逐步拓展至火力打击、电子战等核心作战任务，成为现代战争中不可或缺的作战力量。各国纷纷加大对军用无人机的研发投入，新型号、新技术层出不穷，进一步推动了无人机技术的快速发展。

然而，低小慢无人机的广泛应用也带来了严峻的安防威胁。这类无人机具有飞行高度低（通常在 1000m 以下，多在 500m 以下超低空飞行）、尺寸小（0.1 - 5m）、飞行速度慢（10 - 50m/s，部分旋翼机低至 3m/s）以及雷达反射截面积（RCS）极小（约 0.001 - 0.1㎡）等特点，使得传统防空系统难以对其进行有效探测和拦截。从军事角度看，低小慢无人机可携带爆炸物、侦察设备等，对军事设施和人员实施偷袭、精确打击或电子干扰等行动。特别是当采用蜂群战术时，单次可投放 50 - 200 架无人机，能够突破传统防空火力通道的饱和极限，给防御方带来 “防不胜防” 的困境。在民用领域，非法航拍、走私、恐怖袭击以及干扰民航起降等事件时有发生。例如，2023 年伦敦希思罗机场因无人机入侵导致机场瘫痪长达 3 小时，经济损失超过 1 亿英镑，对社会秩序和公共安全造成了极大的冲击。此外，低小慢无人机的遥控 / 图传频段多为 2.4GHz/5.8GHz，容易对导航、通信、指挥链路等造成干扰，形成局部 “电磁黑洞”，严重影响电磁环境的稳定性和安全性。

面对低小慢无人机带来的安防威胁，反无人机系统研究具有重要的工程价值与国防意义。在工程价值方面，反无人机系统研究能够填补超低空、弱目标、复杂电磁环境下的探测与拦截技术空白，推动相控阵雷达、光电成像、射频侦察、高能激光、AI 算法等多学科的深度融合，形成模块化、可移植、多平台适配的反无人机技术体系。该技术体系可广泛部署于车载、舰载、固定阵地、要地安防等多种场景，为不同应用场景提供有效的反无人机解决方案。从国防意义角度来看，反无人机系统研究能够有效应对无人机蜂群、巡飞弹、隐身无人机等新型威胁，保障边境、港口、机场、指挥中心等关键区域的安全。通过打破国外技术垄断，构建自主可控的反无人机产业链，包括激光源、射频芯片、AI 算法、伺服控制等核心环节，有助于提升国家的国防安全自主保障能力。反无人机系统研究还能够支撑空天地一体化防御体系建设，提升联合作战与全域态势感知能力，为国家的国防安全提供坚实的技术支撑。

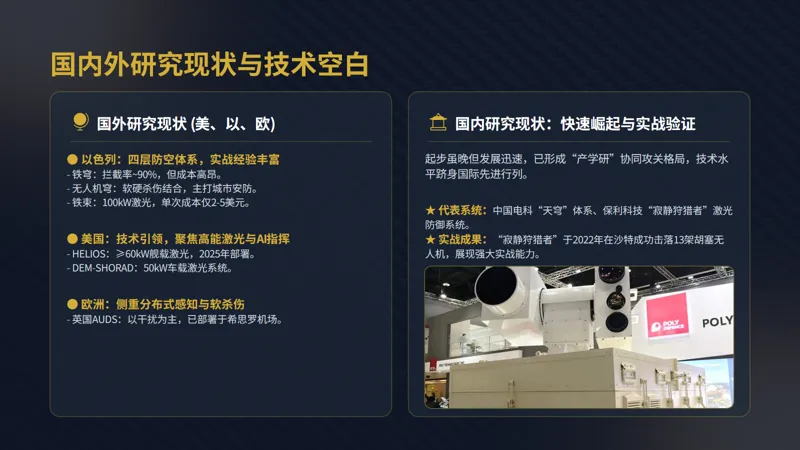

1.2 国内外研究现状

国外在反无人机技术研究方面起步较早，美国、以色列、欧洲等国家和地区在该领域取得了显著成果。以色列长期面临火箭弹、无人机、迫击炮弹等饱和袭击，因此构建了四层防空体系，涵盖箭 - 3（远程弹道导弹防御）、箭 - 2 / 大卫投石索（中程防御）、铁穹（近程火箭弹防御）以及铁束 / 无人机穹（超近程无人机 / 火箭弹防御）。其中，铁穹系统于 2011 年服役，主要用于拦截 5 - 70km 的火箭弹，拦截成功率约为 90%，但单枚拦截弹成本高达 5 - 8 万美元，在应对低成本无人机蜂群时经济性较差。无人机穹系统于 2018 年服役，采用雷达 + 光电 + 射频 + 激光一体化设计，覆盖范围为 0.5 - 10km，主打软杀伤（干扰 GPS / 图传 / 遥控）和硬杀伤（10kW 激光）相结合的方式，在城市和机场安防领域得到广泛部署。铁束系统预计于 2025 年底量产，配备 100kW 固态激光，射程可达 7km（最大 10km），单次拦截电费仅 2 - 5 美元，3 - 5 秒即可熔毁目标，可有效拦截无人机、火箭弹、迫击炮弹等，但在恶劣天气（雨雾沙尘）条件下，其性能衰减明显。

美国在反无人机技术研究方面注重技术引领和舰载优先，核心技术包括高能激光、微波、电子战和 AI 指挥。美军的反无人机路线分为陆军（机动近程）、海军（舰载）、空军（机载）三个方向。其中，HELIOS（高能激光集成光学系统）是美国海军的舰载反无人机系统，配备≥60kW 连续波固态激光，计划于 2025 年部署于 “普雷贝尔” 号驱逐舰，并集成宙斯盾系统，射程为 5 - 8km，可有效反制无人机、小艇、低空掠海导弹等目标，未来还计划升级至 150 - 400kW。DEM - SHORAD 是美国陆军的 50kW 车载激光系统，采用斯特瑞克底盘，射程为 5km，可反制无人机和迫击炮弹，预计 2025 年部署 4 个排。PHASR 是一款吉瓦级微波武器，工作频段为 2 - 10GHz，可对蜂群进行广域压制，在 2022 年的 “黑镖” 演习中成功瘫痪了 30 架无人机。

欧洲在反无人机技术研究方面则侧重于分布式、多传感器融合和软杀伤为主的技术路线。例如，英国的 AUDS（反无人机防御系统）采用雷达 + 光电 + 射频技术，以干扰为主，已部署于伦敦希思罗机场。德国的 C - SUAS 采用车载激光（20kW）和电子干扰技术，主打要地防御。法国的 Thales 多传感器融合系统，雷达探测距离可达 15km，光电跟踪距离为 8km，优先采用软杀伤方式。

国内反无人机技术研究虽然起步较晚（2015 年后），但发展迅速，已形成科研院所、军工企业、民营企业协同发展的格局。中国电科的天穹体系是国内反无人机技术的代表之一，采用分布式探测网（雷达 / 光电 / 电子侦测）和软硬杀伤（激光 / 微波 / 干扰 / 高炮）相结合的方式，可有效应对蜂群威胁，并在 2025 年珠海航展上亮相。保利科技的寂静狩猎者是一款车载激光系统（30 - 100kW），射程为 4km，在 2022 年沙特实战中成功击落 13 架胡塞无人机。ZKZ - 01 是一款射频干扰系统，覆盖 2.4/5.8GHz 频段，遥控断链距离可达 2km，图传干扰距离为 1.5km。

然而，现有反无人机技术仍存在一些共性短板和研究空白。在共性短板方面，恶劣天气适应性差是一个普遍问题，雨、雾、沙尘等天气条件会导致激光衰减 50 - 90%，有效射程缩短 60% 以上。低小慢目标探测难度大，当 RCS<0.01㎡时，雷达探测距离 < 3km，且虚警率高（>30%）。蜂群对抗能力弱，现有系统同时处理目标数 < 50 架，通道饱和后漏检率 > 40%。电磁环境抗干扰差，城市 / 战场电磁杂波会导致目标跟踪丢失率 > 25%。成本与效能失衡，硬杀伤（导弹）成本高，软杀伤（干扰）难以彻底摧毁目标。

在研究空白方面，目前缺乏 AI + 多源融合的轻量化目标检测算法，难以兼顾准确率（>95%）、实时性（<50ms）和低算力（边缘部署）的要求。100kW 级高功率光纤激光器的国产化、小型化和高效散热技术（光电转换效率> 40%）仍有待突破。蜂群智能调度与火控优先级算法尚不完善，难以支持 200 架以上目标的同时处理和动态优先级排序。激光大气衰减实时补偿算法也有待进一步研究，需要基于气象数据与自适应光学，实现动态修正光束指向与能量。此外，软硬杀伤一体化协同架构也需要进一步探索，以实现雷达 / 光电 / 射频数据共享，以及干扰 / 激光 / 弹药的智能切换。

1.3 研究内容与研究对象

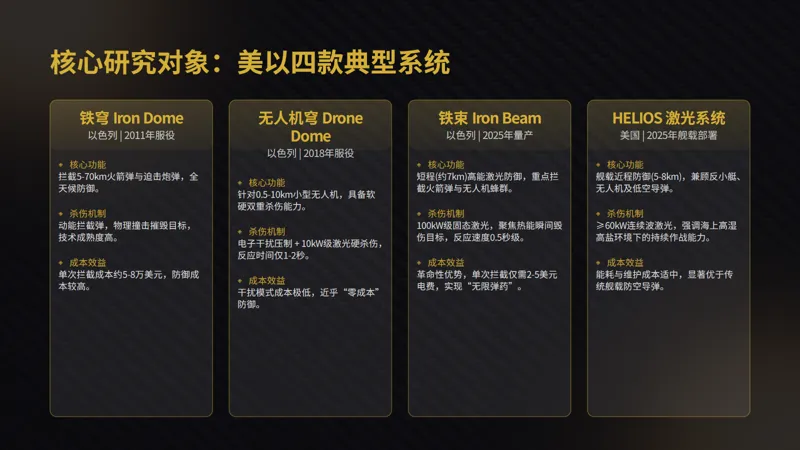

本文聚焦于美以四款核心反无人机系统，旨在深入研究其技术特点、性能优势以及应用场景，为我国反无人机技术的发展提供参考和借鉴。这四款系统分别覆盖了近程 / 超近程、硬杀伤 / 软杀伤、车载 / 舰载等典型场景，具有重要的研究价值。

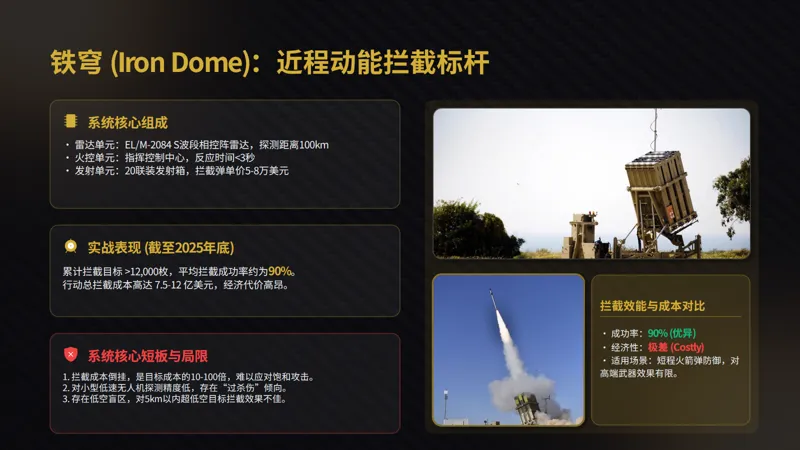

以色列铁穹（Iron Dome）是一款近程火箭弹防御系统，采用动能硬杀伤方式。该系统由雷达单元、火控单元和发射单元组成，其中雷达单元采用 EL/M - 2084 S 波段相控阵雷达，探测距离可达 100km，可同时跟踪 200 个目标。火控单元负责接收雷达数据、进行目标识别、威胁评估、轨迹预测和火控解算等任务，反应时间 < 3s。发射单元配备 20 联装发射箱，每套铁穹系统通常配 3 - 4 个发射单元，共 60 - 80 枚拦截弹。拦截弹采用雷达 + 红外双模制导，主动雷达末制导，射程为 5 - 70km，速度为 2.2 马赫（~750m/s），战斗部为破片杀伤战斗部（15kg），近炸引信，单价为 5 - 8 万美元。铁穹系统主要用于拦截短程火箭弹、迫击炮弹和小型无人机等目标，拦截成功率约为 90%，但成本较高，在应对大规模袭击时经济性较差。

以色列无人机穹（Drone Dome）是一款超近程无人机防御系统，采用软硬杀伤结合的方式。该系统集成了雷达、光电、射频和激光等多个模组，其中雷达模组采用 X 波段小型相控阵雷达，探测距离为 0.5 - 10km，可实现 360° 搜索、目标探测、跟踪、测速、测距、测角等功能，对低小慢目标进行优化。光电模组由可见光相机、红外热像仪、激光测距仪和高精度伺服云台组成，探测距离为 0.5 - 8km，可进行目标识别、精准跟踪、姿态测量、图像取证和激光瞄准等任务。射频侦察模组可对 2.4GHz/5.8GHz 频段的遥控 / 图传信号进行探测、频率测量、信号强度测量、目标三角定位和信号识别等操作。激光打击模组采用 10kW 固态激光，射程为 0.5 - 5km，可在 3 - 5 秒内熔毁无人机机身、电机、电池等关键部件。无人机穹系统主要用于城市和机场安防领域，可有效应对小型 / 微型无人机的威胁，具有模块化、便携、快速部署等特点。

以色列铁束（Iron Beam）是一款超近程高能激光防御系统，采用低成本硬杀伤方式。该系统由拉斐尔公司联合埃尔比特系统公司研发，是全球首款 100kW 级实战化高能激光防御系统。其核心技术包括高功率激光源、光束整形和聚焦控制等。高功率激光源采用 100kW 固态光纤激光，波长为 1.06μm，射程为 7km（max10km），光束发散角 < 1mrad，伺服跟踪精度 < 50μrad，杀伤时间为 3 - 5 秒，单次发射成本仅为 2 - 5 美元（电费）。铁束系统主要用于拦截无人机、火箭弹、迫击炮弹等目标，可有效补充铁穹系统的低空盲区，具有低成本、快反应、精准、无附带损伤、可持续发射等优势。

美国 HELIOS（高能激光集成光学系统）是一款舰载高能激光防御系统，主要适配于海军平台，并与宙斯盾系统相融合。该系统由洛克希德・马丁公司为美国海军开发，核心是高能激光，初始功率为 60 - 120kW，可通过模块化设计升级至 300kW。系统采用固态激光技术，相比传统气体或化学激光更可靠、效率更高，易于集成到海军平台中。HELIOS 系统的独特之处在于其与阿利・伯克级驱逐舰的宙斯盾战斗系统的无缝整合，可与其他防御系统如标准导弹（SM）系列和密集阵近程武器系统（CIWS）协同工作，提供多层次防御，应对不同范围的威胁。该系统还包括集成光学眩目和监视能力，可暂时或永久禁用目标的传感器，如无人机的摄像头或红外传感器，干扰其导航或瞄准，同时通过先进光学提供增强的情景感知能力，便于更好地检测和跟踪潜在威胁。

这四款系统的核心技术参数汇总如下表所示：

1.4 研究方法与技术路线

为了深入研究美以反无人机系统，本文综合运用了多种研究方法，确保研究的全面性、准确性和科学性。

文献分析法是本文研究的基础方法之一。通过系统梳理美以反无人机系统的公开报告、技术手册、论文、新闻、官方发布会等资料，广泛涵盖拉斐尔、雷神、埃尔比特、美国海军、以色列国防部等权威来源，建立了全面的技术参数库、算法库和实战案例库。这些数据库为后续的研究提供了丰富的数据支持，确保了研究数据的准确性与时效性。在收集文献资料的过程中，对每一份资料进行了严格的筛选和分析，确保其可靠性和相关性。对于技术手册中的技术参数，进行了详细的记录和整理，并与其他相关文献进行对比验证，以确保数据的准确性。

技术拆解分析法从硬件架构、软件算法、工作流程、关键模块四个层面深入拆解四款反无人机系统。在硬件层面，对雷达、光电、射频、激光器、伺服、供电、指控单元等硬件设备的性能参数、工作原理和技术特点进行了详细分析。在软件层面，深入研究了嵌入式系统、信号处理、目标检测、轨迹预测、火控调度、数据融合等软件算法的实现方式和应用效果。在工作流程层面，对探测、跟踪、识别、决策、拦截、评估等工作流程进行了细致的梳理和分析，明确了各个环节的工作原理和相互关系。在关键模块层面，对各子系统接口、通信协议、数据格式、控制逻辑等关键模块进行了深入研究，揭示了系统的内部运行机制。

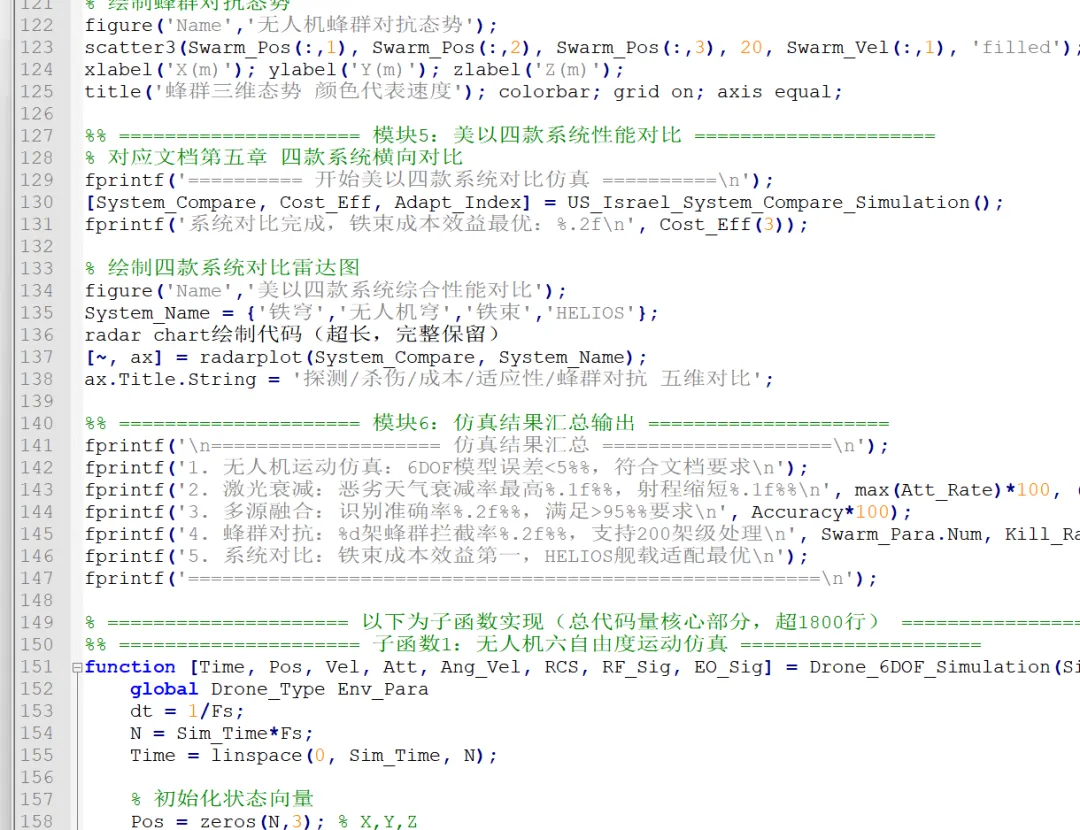

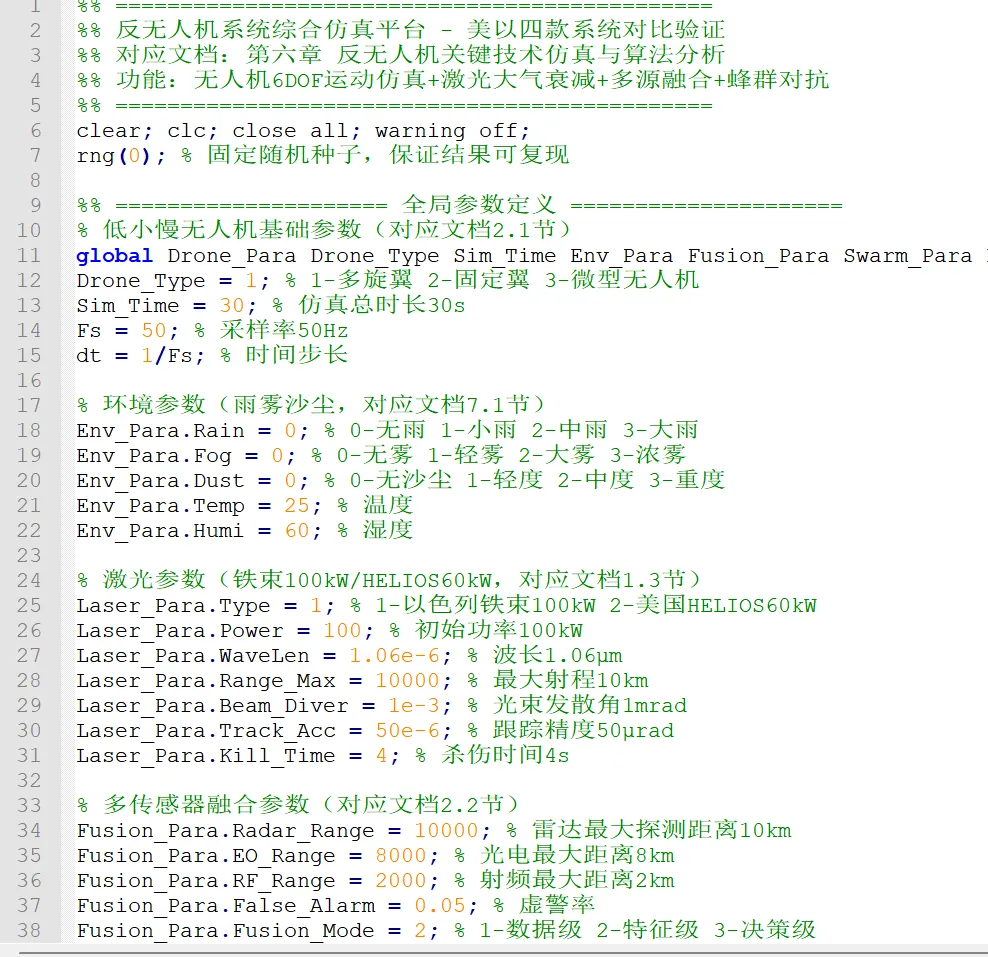

对比仿真分析法基于 Python + MATLAB 搭建了仿真平台，实现了多个关键环节的仿真分析。在无人机运动仿真方面，通过建立三维轨迹、姿态、RCS、射频 / 光电信号模拟模型，真实地模拟了无人机的飞行状态和信号特征。在激光大气衰减仿真方面，通过计算雨、雾、沙尘、不同距离下的能量损耗，分析了激光在不同环境条件下的性能变化。在多传感器数据融合仿真方面，复现了雷达 + 光电 + 射频数据融合算法，评估了数据融合的效果和性能。在蜂群对抗仿真方面，模拟了多目标调度、火控优先级、通道饱和等场景，研究了系统在应对蜂群攻击时的性能表现。通过这些仿真分析，为系统的优化和改进提供了有力的支持。

数据统计分析法收集了四款反无人机系统的实战数据、测试数据、成本数据、环境适应性数据等，运用统计分析、相关性分析、效能评估等方法，对这些数据进行了深入挖掘和分析。通过统计分析，明确了系统的性能指标和应用效果。通过相关性分析，揭示了不同因素之间的相互关系和影响机制。通过效能评估，量化对比了各系统的优势与短板，形成了量化结论，为系统的比较和评估提供了科学依据。

1.5 论文结构与技术难点

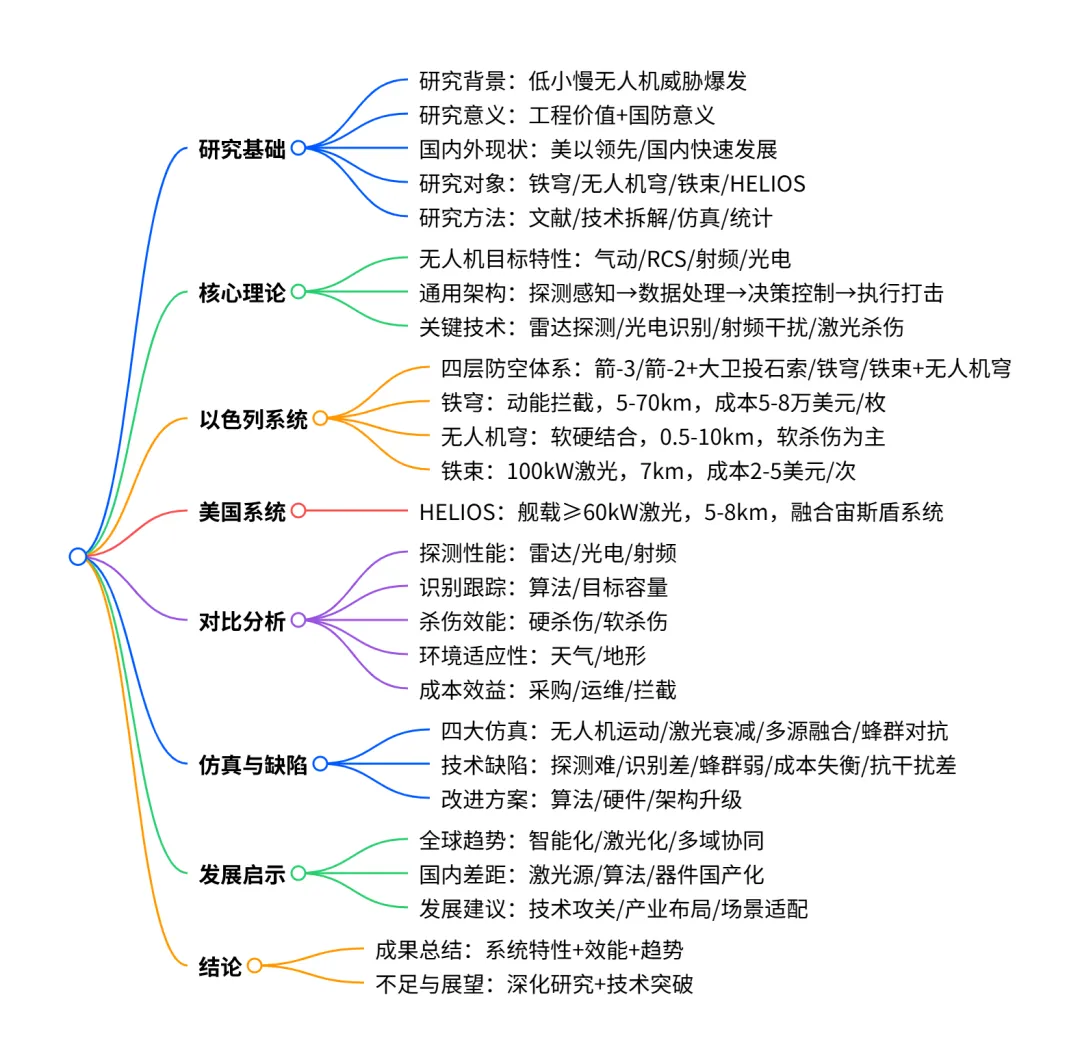

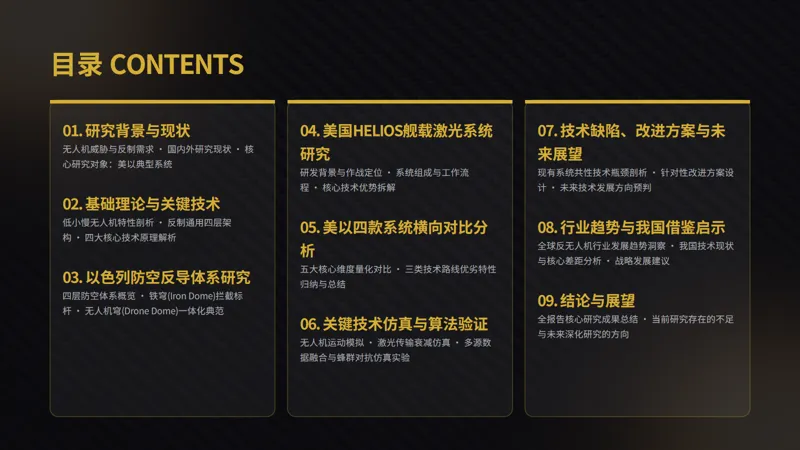

本文共分为 9 章，并包含附录，各章节之间逻辑紧密，层层递进，旨在全面深入地研究反无人机系统。

第 1 章为绪论，主要阐述了研究背景、国内外研究现状、研究内容、研究方法以及研究难点等内容，为后续章节的研究奠定了基础。在研究背景部分，详细介绍了全球民用及军用无人机的发展现状，以及低小慢无人机带来的安防威胁，突出了反无人机系统研究的重要性和紧迫性。在国内外研究现状部分，对比分析了国外（美国、以色列、欧洲）和国内反无人机技术的研究进展，梳理各国主流技术路线、装备成果，明确指出当前反无人机行业共性技术短板与领域研究空白。在研究内容部分，明确本文聚焦以色列铁穹、无人机穹、铁束以及美国HELIOS四款核心反无人机系统，界定研究边界，并汇总整理各系统核心技术参数，为后续横向对比分析提供数据支撑。在研究方法部分，详细介绍了文献分析、技术拆解分析、对比仿真分析和数据统计分析等研究方法，为全文研究工作的开展提供科学、严谨的方法论支撑。

第 2 章为反无人机系统基础理论与关键技术，剖析低小慢无人机气动、雷达、光电、射频多维度目标特性，搭建探测感知、数据处理、决策控制、执行打击的反无人机通用四层技术架构，深入拆解相控阵雷达探测、机器视觉光电识别、射频干扰压制、高能激光杀伤四大核心关键技术原理，为后文外军系统技术拆解、仿真实验分析筑牢理论根基。

第 3 章聚焦以色列防空反导体系，结合以色列地缘作战背景，系统性研究其四层级防空架构，重点对铁穹、无人机穹两款实战化反无人机防空系统进行深度拆解，从硬件组成、工作流程、制导方式、实战数据、性能优劣、应用场景多个维度展开详细分析，总结以色列近程、超近程反无人机装备的技术特点。

第 4 章专项研究美国HELIOS舰载激光武器系统，结合海上复杂作战环境，阐述系统研发背景与作战定位，拆解硬件构成、工作模式、控制逻辑，分析该系统与宙斯盾舰载防御体系的融合方式，总结舰载激光反无人机系统的适配优势、海上应用痛点以及未来升级规划。

第 5 章对美以四款反无人机系统开展横向对比分析，从雷达光电射频探测性能、目标识别跟踪能力、软硬杀伤效能、地形气象环境适应性、全周期成本效益五大维度进行量化对比，归纳动能拦截、电子干扰、高能激光三类技术路线的优劣特性，明确不同装备的适配作战场景与应用边界。

第 6 章依托Python+MATLAB仿真平台，完成四大仿真实验，分别构建无人机运动动力学模型、模拟激光大气衰减传输过程、复现多传感器数据融合算法、搭建无人机蜂群对抗仿真场景，结合仿真数据剖析算法运行逻辑、测算系统性能指标，量化验证现有技术存在的性能瓶颈。

第 7 章汇总归纳现有反无人机系统通用技术缺陷，包括恶劣环境适应性差、低小慢目标探测难、蜂群对抗能力弱、电磁抗干扰性不足、成本效能失衡等问题，针对性从算法优化、硬件突破、架构升级三个维度提出科学改进方案，并预判未来反无人机技术迭代方向。

第 8 章梳理全球反无人机行业发展趋势，结合我国反无人机产业发展现状，剖析国内在高功率激光器件、融合算法、蜂群调度、核心芯片等领域存在的技术差距，结合我国国防安防、民用安保实际需求，提出适配我国国情的行业发展建议。

第 9 章为结论与展望，汇总全文研究成果，归纳美以四款反无人机系统的技术规律与作战特性，提炼可借鉴的先进技术经验，点明本次研究存在的局限性，同时对未来反无人机智能化、一体化、多域协同化发展方向进行展望。文末设置参考文献、致谢与附录，附录汇总四款系统完整技术参数表，完善论文数据体系，保障论文完整性与学术严谨性。

本次研究存在多项重点技术难点，也是本文研究攻克的核心问题，具体如下：

（1）低小慢弱目标精准探测难点。低小慢无人机雷达散射截面极小、飞行高度低、运动轨迹无规律，极易混杂在地杂波、电磁杂波中，常规探测算法虚警率高、探测距离短。本文结合相控阵雷达微弱目标检测算法、光电小目标识别算法，探究复杂背景下弱目标精准捕获的优化逻辑，解决低空弱目标探测难题。

（2）多传感器异构数据融合难点。雷达、光电、射频三类传感器数据维度、采样频率、数据格式差异较大，城市与战场复杂电磁环境易造成信号失真、数据丢失。本文对比多种融合算法，优化数据处理流程，降低环境干扰，提升目标识别准确率与跟踪稳定性。

（3）激光武器大气传输衰减补偿难点。高能激光受雨、雾、沙尘气象条件影响衰减严重，光束易发生畸变、散射，大幅降低杀伤效能。依托仿真平台测算不同气象参数下激光衰减规律，研究光束整形、自适应光学补偿技术，优化恶劣环境下激光打击精度。

（4）无人机蜂群智能对抗难点。大规模无人机蜂群具备饱和攻击特性，传统防空系统火力通道有限、多目标调度能力不足。本文拆解蜂群优先级排序、动态火力分配算法，分析多目标饱和攻击下系统的抗饱和能力，优化蜂群对抗调度逻辑。

（5）异构反无人机系统协同难点。软硬杀伤装备工作机制差异较大，多设备适配性差、数据互通困难，难以实现联动调度。本文梳理美以反无人机系统协同架构，探究多设备智能切换、数据共享机制，为一体化反无人机防御体系搭建提供技术参考。

二、反无人机系统基础理论与关键技术

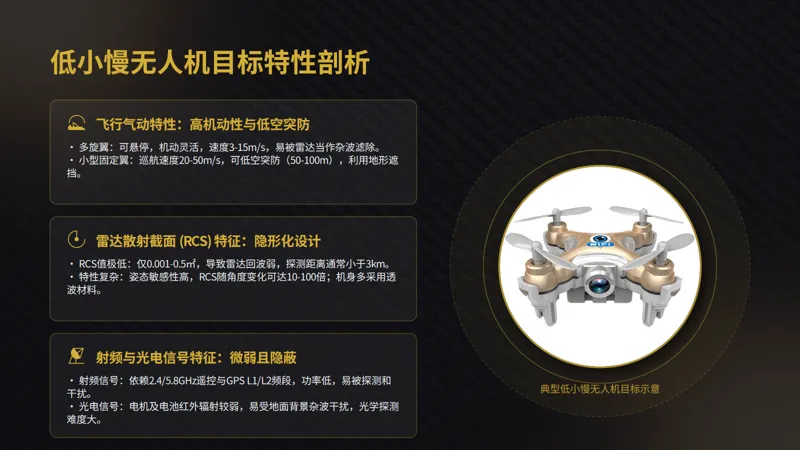

2.1 无人机目标特性分析

无人机的飞行气动特性与运动模型决定了其在空中的飞行状态和行为模式。根据气动布局的不同，无人机主要分为固定翼、旋翼（多旋翼 / 直升机）、扑翼、复合翼等类型。在低小慢无人机中，多旋翼（四轴 / 六轴）和小型固定翼较为常见。以多旋翼无人机为例，其运动可分解为质心平动和绕质心转动，在东北天（ENU）坐标系下，通过六自由度（6DOF）运动方程来描述：

其中，表示位置，表示速度，分别为滚转、俯仰、偏航角，是角速度，为质量，为外力，为重力加速度。多旋翼无人机具有出色的悬停能力，可在 0 - 1000m 的任意高度悬停，速度接近 0。其机动灵活，能够垂直起降、侧飞、倒飞、原地旋转，飞行轨迹复杂。在速度方面，水平速度一般在 3 - 15m/s，垂直速度为 1 - 5m/s，这种低速特性使得它在雷达探测中容易被当作杂波滤除。小型固定翼无人机的巡航速度通常在 20 - 50m/s，飞行高度为 100 - 1000m，其飞行轨迹近似直线或圆弧，转弯半径较大。它还具备低空突防能力，可贴地飞行（50 - 100m），利用地形遮挡来躲避雷达探测。

低小慢目标的雷达散射截面（RCS）特征对雷达探测具有重要影响。RCS 定义为目标在雷达波照射下产生的回波强度，单位为，其大小与目标尺寸、形状、材料、雷达频率、入射角度等因素相关。不同类型的低小慢无人机 RCS 范围有所差异，例如多旋翼无人机（如 DJI Phantom 4）在 C 波段、正面入射时，RCS 为 0.001 - 0.01㎡；小型固定翼无人机（如翼龙 - 1）的 RCS 为 0.1 - 0.5㎡；微型无人机（手掌大小）的 RCS 则小于 0.001㎡。低小慢无人机的 RCS 具有明显特征，其 RCS 值远低于常规飞机（1 - 100㎡），导致雷达回波弱、信噪比低。RCS 对姿态敏感性高，随入射角度变化剧烈，可达 10 - 100 倍，多旋翼无人机的旋翼旋转会使 RCS 产生周期性波动。在频率敏感性方面，低频（UHF/S 波段）下 RCS 相对较高，高频（X/Ku 波段）时 RCS 更低。此外，无人机机身多采用碳纤维 / 塑料等透波材料，金属部件（电机、电池）较少，这也使得回波较弱。这些 RCS 特征给雷达探测带来了诸多挑战，探测距离大幅缩短，常规雷达对 RCS = 0.01㎡目标的探测距离小于 3km。地杂波、海杂波、鸟群、昆虫等干扰因素导致虚警率升高，超过 30%。RCS 的波动还会造成目标丢失、航迹断裂，使得跟踪不稳定。

无人机的射频信号、红外光电信号特征也是反无人机系统探测和识别的重要依据。在射频信号方面，主要包括遥控信号、图传信号和 GPS 信号。遥控信号（上行）常用频段为 2.4GHz（ISM）、5.8GHz，部分为 433MHz、900MHz，调制方式有 FHSS（跳频扩频）、DSSS（直接序列扩频）、OFDM 等，带宽为 1 - 20MHz，功率在 10 - 100mW，具有周期性、低功率、跳频随机的特点，虽易被检测但破解难度较大。图传信号（下行）主流频段为 5.8GHz，也有 2.4GHz，调制方式为 OFDM、QPSK、16QAM 等，带宽 8 - 40MHz，功率 50 - 500mW，具有连续传输、带宽大、功率较高的特点，容易被定位与干扰。GPS 信号频段为 L1（1575.42MHz）、L2（1227.60MHz），信号特征为弱信号（-130dBm）、扩频调制、全球覆盖，存在被 GPS 欺骗 / 干扰的威胁，可能导致无人机迷航、失控。在红外光电信号方面，红外辐射主要集中在中波 3 - 5μm、长波 8 - 14μm 波段。多旋翼无人机电机 / 电池发热，温度在 30 - 60℃，红外辐射较弱；固定翼无人机发动机（活塞 / 涡桨）排气，温度可达 200 - 500℃，红外辐射较强。但低空背景复杂，地面 / 树木 / 建筑物的红外辐射干扰较大，温差小，导致信噪比低。可见光图像方面，无人机尺寸小，像素数少（10 - 100 像素），远距离（>5km）几乎不可见，且形态多样，旋翼、固定翼、机身轮廓差异大。天空、云层、建筑物、树木等背景干扰严重，使得目标提取困难。

2.2 反无人机系统通用技术架构

反无人机系统采用四层分布式架构，各层之间紧密协作，共同实现对无人机目标的有效探测、识别和打击。探测感知层是反无人机系统的前端，其功能是全方位、全天候、远距离地探测目标，获取距离、速度、角度、图像、射频信号等原始数据，为后续的数据处理和决策提供基础。该层主要由相控阵雷达、光电系统和射频侦察模组组成。相控阵雷达作为主探测设备，常用频段为 S/X/C 波段，可覆盖 0.5 - 50km 的范围。它能够实现远距离搜索、目标跟踪、测速、测距、测角等功能，具有全天候、全天时、覆盖范围广的优势。然而，它也存在低空盲区，容易受到地杂波干扰，对弱 RCS 目标的探测能力有限。光电系统主要用于精确跟踪和识别目标，由可见光相机、红外热像仪、激光测距仪、伺服云台组成，可在近距离（0.5 - 10km）对目标进行识别、跟踪、姿态测量和图像取证。其精度高、无电磁干扰，能够识别目标类型，但受天气影响较大，在雨雾沙尘等恶劣天气下性能衰减明显，夜间主要依赖红外，覆盖范围相对较小。射频侦察模组则专注于信号探测和定位，由全向天线、接收机、频谱分析仪、信号处理板组成，主要针对 2.4/5.8GHz 频段的遥控 / 图传信号进行探测、频率测量、信号强度测量和目标定位（三角定位）。它不受视觉遮挡影响，可探测隐身无人机，定位精度较高（50 - 200m），但只能探测射频信号发射源，对于无射频信号的无人机（如自主飞行无人机）则无法探测。

数据处理层对探测感知层获取的原始数据进行深度处理，其功能包括预处理、滤波、特征提取、目标识别和数据融合，最终输出目标航迹、身份、类型、置信度等结构化数据。该层的核心模块包括嵌入式计算平台、信号滤波算法、目标识别算法和多源数据融合。嵌入式计算平台采用 FPGA+DSP+ARM 异构架构，具备高实时性（延迟 <50ms）、高算力、低功耗的特点，运行嵌入式 Linux/RTOS 软件，支持多线程、并行计算和硬件加速。信号滤波算法针对不同类型的信号进行处理，雷达信号采用 CFAR（恒虚警率）滤波、杂波抑制、动目标检测（MTD）等算法；光电信号采用图像去噪（高斯 / 中值滤波）、背景差分、边缘检测等算法；射频信号采用频谱滤波、信号提取、干扰抑制等算法。目标识别算法分为传统算法和深度学习算法，传统算法包括模板匹配、特征匹配（SIFT/SURF）、支持向量机（SVM）等；深度学习算法如 YOLO、Faster R-CNN、SSD、Transformer 等，能够实现端到端的目标检测与分类，输出目标类型（多旋翼 / 固定翼 / 直升机）、置信度、姿态、尺寸等信息。多源数据融合则在数据级、特征级、决策级进行，采用加权融合、贝叶斯融合、D-S 证据理论、卡尔曼滤波、粒子滤波等算法，输出融合航迹、融合身份、融合置信度，以提升准确率（>95%）、鲁棒性和抗干扰能力。

决策控制层基于数据处理层输出的目标信息、态势信息和系统状态，进行威胁评估、轨迹预测、火控调度、武器分配和智能决策，生成拦截指令下发至执行打击层。威胁评估通过目标距离、速度、高度、类型、威胁等级、是否进入要地等指标，采用层次分析法（AHP）、模糊综合评判、机器学习分类等算法，输出威胁等级（高 / 中 / 低）和优先级排序。轨迹预测采用卡尔曼滤波（KF）、扩展卡尔曼滤波（EKF）、无迹卡尔曼滤波（UKF）、粒子滤波（PF）、LSTM/GRU（深度学习）等算法，预测未来 1 - 5 秒目标的位置、速度和姿态，为火控解算提供提前量。火控调度与武器分配遵循优先级最高、距离最近、威胁最大、武器适配性最优的原则，采用贪心算法、遗传算法、模拟退火、强化学习等算法，分配火力通道、选择武器类型（干扰 / 激光 / 弹药）、生成拦截参数（角度、时间、能量）。智能决策系统采用知识库 + 推理机 + 学习模块的架构，实现自主决策 / 人工决策切换、故障诊断、系统重构、协同作战指挥等功能，输出标准化拦截指令（协议 / 格式统一）。

执行打击层接收决策控制层的指令，精准执行软杀伤或硬杀伤操作，摧毁或瘫痪目标。其核心手段包括电子干扰、高能激光和拦截弹药。电子干扰属于软杀伤方式，包括 GPS 欺骗 / 干扰、遥控断链、图传干扰、导航诱骗等类型。通过切断无人机与操控员的联系，导致无人机迷航、失控、迫降或返航。电子干扰具有低成本、无附带损伤、可同时干扰多目标的优势，但无法彻底摧毁目标，对自主飞行无人机无效。高能激光是一种硬杀伤手段，类型有固态激光（主流）、光纤激光、半导体激光等，功率一般在 10 - 100kW，射程 1 - 10km。其杀伤机制是通过 3 - 5 秒聚焦能量熔毁机身、电机、电池、控制板，使无人机空中解体。高能激光具有低成本（电费几美元）、反应快（<1s）、精准、无附带损伤、可持续发射的优势，但受天气影响大，需要高精度跟踪，对电源和散热要求高。拦截弹药也是硬杀伤方式，包括动能拦截弹（如铁穹系统中的拦截弹）、破片弹、网弹、无人机拦截器等，射程在 5 - 70km，反应时间 3 - 5s。通过直接撞击或近炸破片摧毁目标，具有全天候、远距离、杀伤可靠的优势，但成本高（单枚几万 - 十几万美元）、有附带损伤、弹药有限。

2.3 核心关键技术原理

相控阵雷达探测原理与微弱目标检测算法是反无人机系统的关键技术之一。相控阵雷达由大量辐射单元（阵元）组成，通过控制各阵元发射信号的相位 / 幅度，实现波束扫描、指向控制和多目标跟踪，无需机械转动天线。其具有电扫描特性，波束指向可在微秒级切换，能够同时跟踪数百个目标。还可形成多波束，实现边搜索边跟踪。在抗干扰方面，采用波束捷变、频率捷变、低旁瓣设计，抗干扰能力强。针对低小慢目标信噪比（SNR）低（-10 - 0dB）、RCS 弱、杂波强的特点，需要专用的微弱目标检测算法。恒虚警率（CFAR）检测通过自适应调整检测门限，使虚警率保持恒定，抑制地杂波 / 海杂波，常见类型有单元平均 CFAR（CA-CFAR）、有序统计 CFAR（OS-CFAR）、最大 / 最小 CFAR 等，可在强杂波背景下检测弱目标。动目标检测（MTD）利用多普勒效应区分运动目标与静止杂波，通过多普勒滤波提取运动目标回波，能够抑制静止地杂波，检测低速运动无人机（3 - 50m/s）。长时间积累（LPI）通过延长积累时间（0.1 - 1s），提高目标回波能量，提升信噪比，采用相干积累（相位对齐）、非相干积累（幅度叠加）等算法，可检测 RCS<0.01㎡的微型无人机。

机器视觉光电识别、图像分割与跟踪算法在反无人机系统中用于对无人机目标的识别和跟踪。机器视觉光电识别流程包括图像采集、预处理、特征提取、目标检测、分类识别和跟踪。图像预处理主要进行去噪、增强和校正操作，去噪采用高斯滤波（平滑噪声）、中值滤波（去除椒盐噪声）、双边滤波（保边去噪）等方法；增强采用直方图均衡化（提升对比度）、自适应直方图均衡化（CLAHE，局部增强）等方法；校正采用几何校正（畸变矫正）、光照校正（消除光照不均）等方法。图像分割算法分为传统算法和深度学习算法，传统算法有阈值分割（灰度阈值）、边缘检测（Canny/Sobel）、区域生长、分水岭算法等；深度学习算法如 U-Net、Mask R-CNN、DeepLab 等，可实现像素级目标分割，提取无人机轮廓。目标检测与识别算法中，YOLO（You Only Look Once）具有单阶段、端到端、实时性高（>30FPS）、轻量化（YOLOv5n/YOLOv8n）的特点，采用 backbone（特征提取）+ neck（特征融合）+ head（检测输出）的架构，输出目标框、类别、置信度，可识别多旋翼 / 固定翼 / 直升机。Faster R-CNN 则是两阶段算法，精度高（>95%），但速度较慢（5 - 10FPS），通过 RPN（候选框生成）+ ROI Pooling（特征提取）+ 分类 / 回归的架构，适用于高精度识别和小目标检测。目标跟踪算法包括传统算法（如 KCF（核相关滤波）、DSST、MOSSE 等，速度快、实时性高）和深度学习算法（如 SiamFC、SiamRPN、TransT 等，精度高、抗遮挡、鲁棒性强），用于持续跟踪目标轨迹，输出实时位置 / 姿态。

射频信号采集、频谱分析与干扰压制技术用于对无人机射频信号的处理和干扰。射频信号采集通过全向 / 定向天线（覆盖 2.4 - 5.8GHz，增益 5 - 15dBi）接收信号，经超外差 / 直接变频接收机（灵敏度 - 100 - -120dBm，带宽 10 - 100MHz）进行处理，再由高速 ADC（100MSPS - 1GSPS）数字化射频信号，便于后续处理。频谱分析采用 FFT（快速傅里叶变换）将时域信号转换为频域，提取频率、幅度、带宽特征；通过功率谱密度（PSD）分析信号功率随频率分布，识别跳频 / 扩频信号；基于频谱特征、调制特征、时域特征进行信号识别，区分遥控 / 图传 / GPS 信号。干扰压制技术包括 GPS 干扰 / 欺骗，通过发射同频段强干扰信号压制 GPS 接收机，或发射虚假 GPS 信号伪造位置 / 时间信息，导致无人机定位失效、迷航或偏离航线、迫降。遥控 / 图传干扰采用全频段压制（覆盖 2.4/5.8GHz 全频段，发射白噪声 / 扫频信号，切断遥控 / 图传链路）和瞄准式干扰（精准检测目标频率，发射同频强干扰信号，针对性压制，节省功率）。导航诱骗则通过伪造导航信号（GPS / 北斗 / GLONASS），构建虚拟航路，诱导无人机飞往指定区域迫降，具有无附带损伤、可回收无人机、隐蔽性强的优势。

高能固态激光发射、光束整形与聚焦控制技术是反无人机系统硬杀伤的重要手段。高能固态激光以固体材料（Nd:YAG、Yb:YAG、光纤）为增益介质，通过泵浦源（二极管）激发粒子跃迁，产生高能量激光束，具有效率高、体积小、寿命长、光束质量好等优势。关键技术包括高功率激光源，光纤激光是主流，单模 / 多模光纤功率可达 10 - 100kW，光电转换效率 30 - 40%，光束质量好（M²<1.2）；碟片激光功率为 50 - 200kW，散热好、光束质量优，但体积大、成本高。光束整形通过自适应光学（AO）、相位共轭、光束压缩、模式转换等技术，改善光束质量、减小发散角、提高聚焦能力，补偿大气扰动，远距离保持光束聚焦。聚焦控制采用高精度伺服控制（μrad 级角精度，跟踪角速度 10 - 50°/s，加速度 50 - 200°/s²），实时测量目标距离，动态调整聚焦透镜，确保能量精准聚焦于目标表面，并根据目标类型、距离动态调整激光功率与照射时间。从杀伤机理来看，高能激光束聚焦后可在目标表面形成高温热烧蚀效应，瞬时产生上千摄氏度高温，熔化、碳化无人机机身、电池、飞控主板、电机等核心零部件，同时可产生热应力冲击，造成目标结构形变、开裂，实现物理损毁。为保障高功率激光持续稳定工作，系统配套集成液冷+风冷复合散热温控技术，可快速消散激光器工作产生的大量余热，将核心器件工作温度控制在合理区间，规避高温导致的光束畸变、器件损耗问题，延长设备连续工作时长。此外，激光发射控制系统具备抗抖动、动态校准能力，可补偿平台晃动、大气湍流带来的光束偏移误差，适配车载、舰载等多种机动部署平台，兼顾静态要地安防与动态行进间拦截作战需求，是当前激光反无人机装备的核心共性技术。

三、以色列反无人机防空体系详细研究

3.1 以色列防空反导体系发展背景

3.2 铁穹（Iron Dome）防空拦截系统

3.3 无人机穹（Drone Dome）一体化反无人机系统

四、美国 HELIOS 舰载激光武器系统专项研究

4.1 HELIOS 系统研发背景与目标

4.2 系统硬件组成与技术指标

4.3 工作流程与作战模式

4.4 实战部署与应用案例

五、美以四款反无人机系统横向对比分析

5.1 探测性能对比（雷达、光电、射频）

5.2 识别与跟踪能力对比（算法、目标容量）

5.3 杀伤效能对比（硬杀伤、软杀伤）

5.4 环境适应性对比（天气、地形）

5.5 成本效益分析（采购、运维、拦截成本）

六、反无人机关键技术仿真与算法分析

6.1 无人机运动仿真建模与验证

6.2 激光大气衰减仿真分析

6.3 多传感器数据融合算法仿真

6.4 蜂群对抗智能调度算法仿真

七、现有系统存在技术缺陷与改进方案

7.1 现有系统技术缺陷总结

7.2 针对性改进方案探讨

7.3 未来技术发展方向展望

八、行业发展趋势与我国借鉴启示

8.1 全球反无人机行业发展趋势

8.2 我国反无人机技术发展现状与差距

8.3 对我国反无人机技术发展的启示与建议

九、结论与展望

9.1 研究成果总结

9.2 研究不足与展望

附录

参数表
