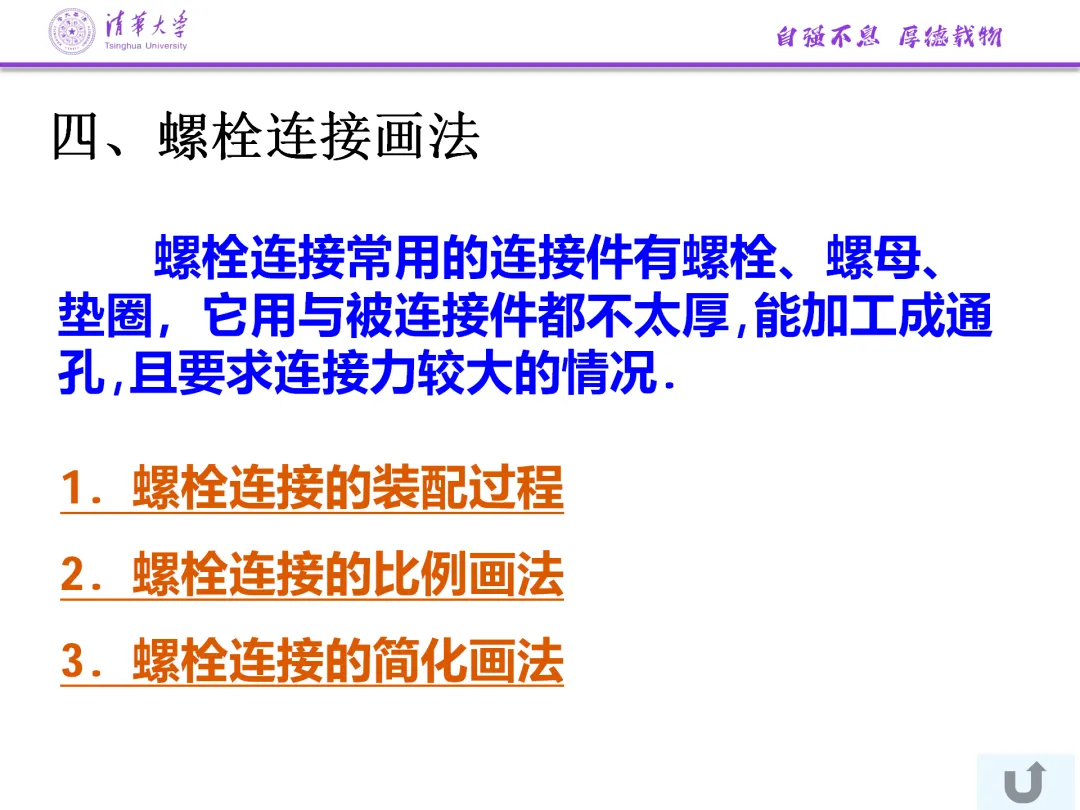

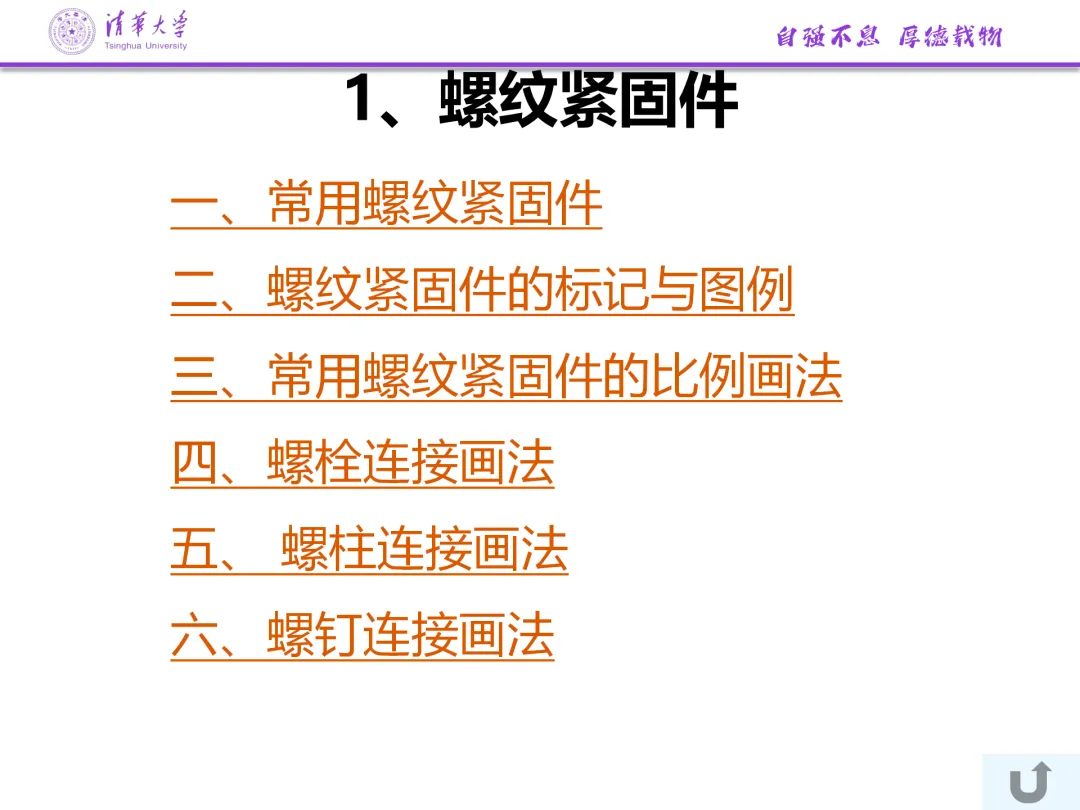

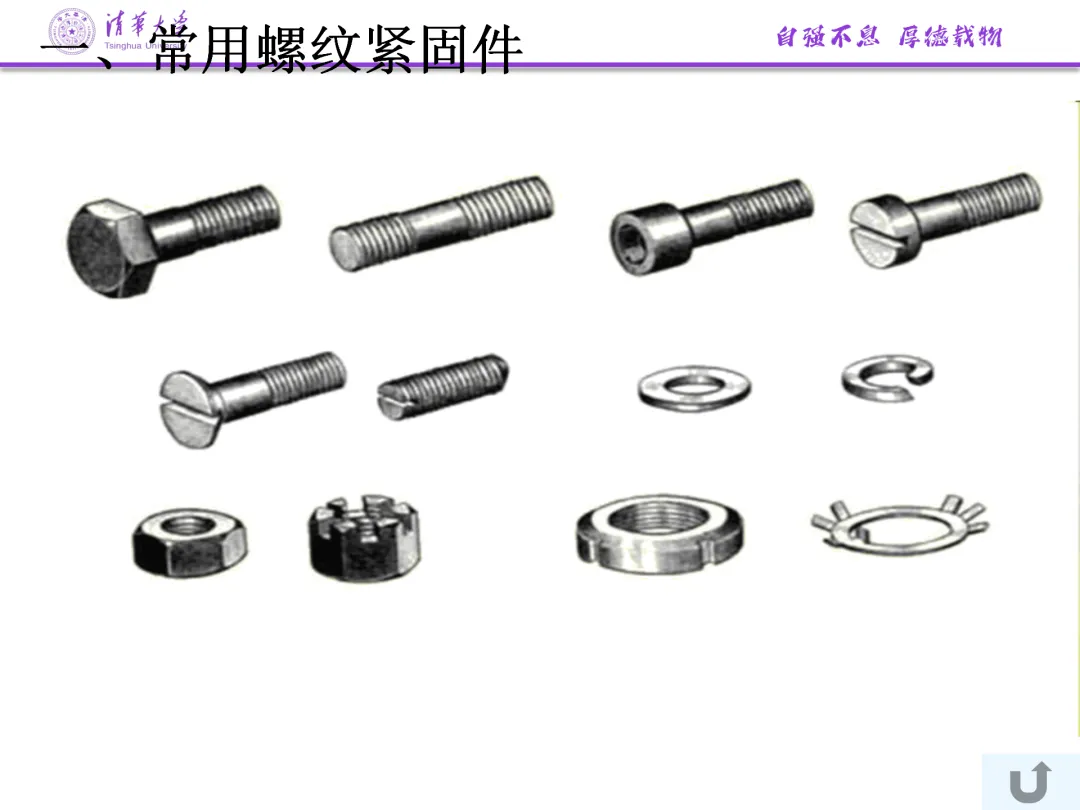

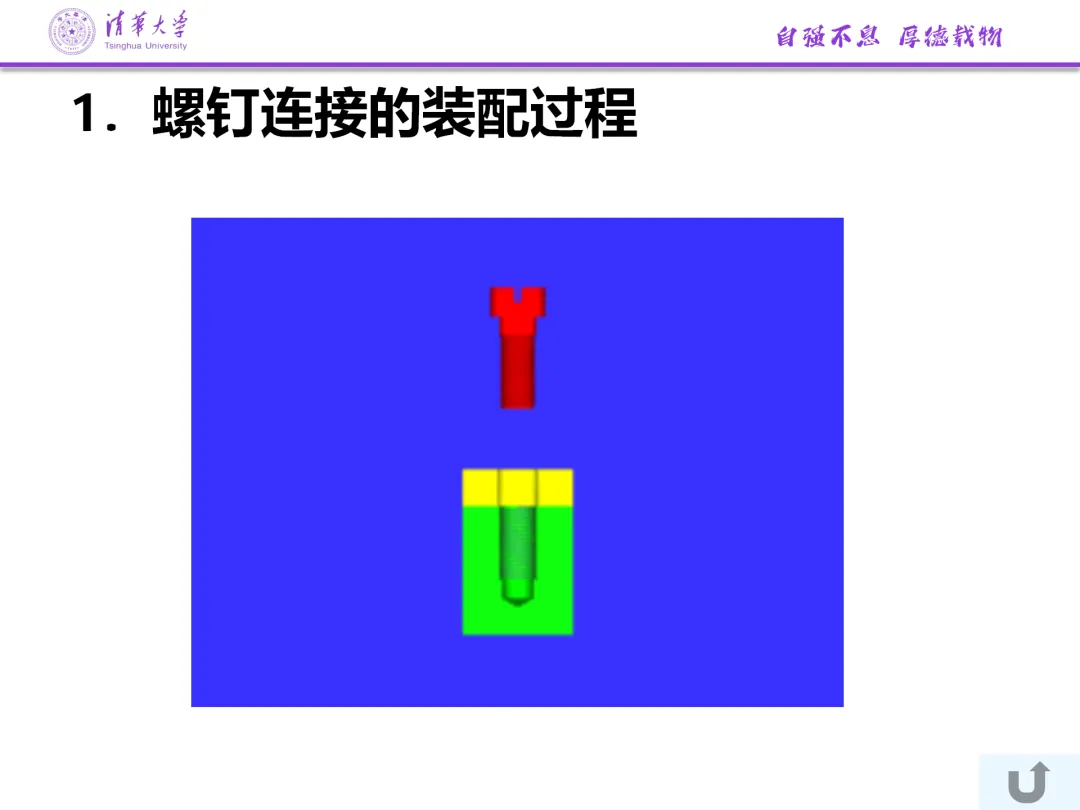

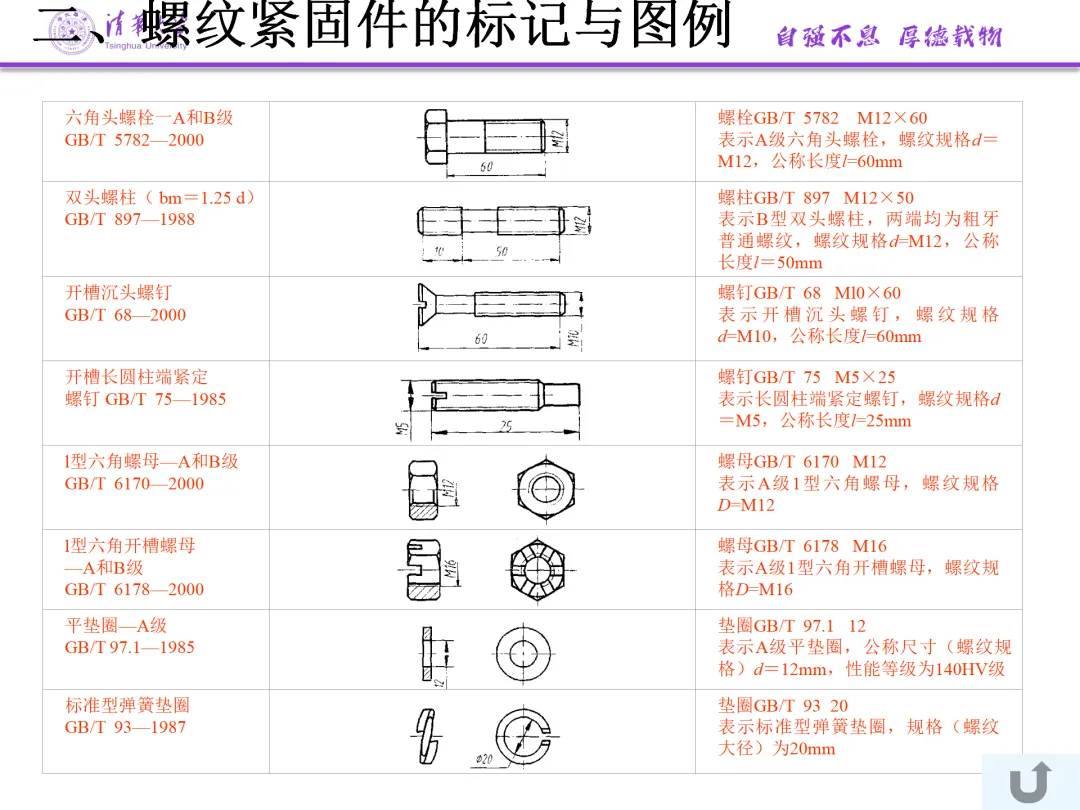

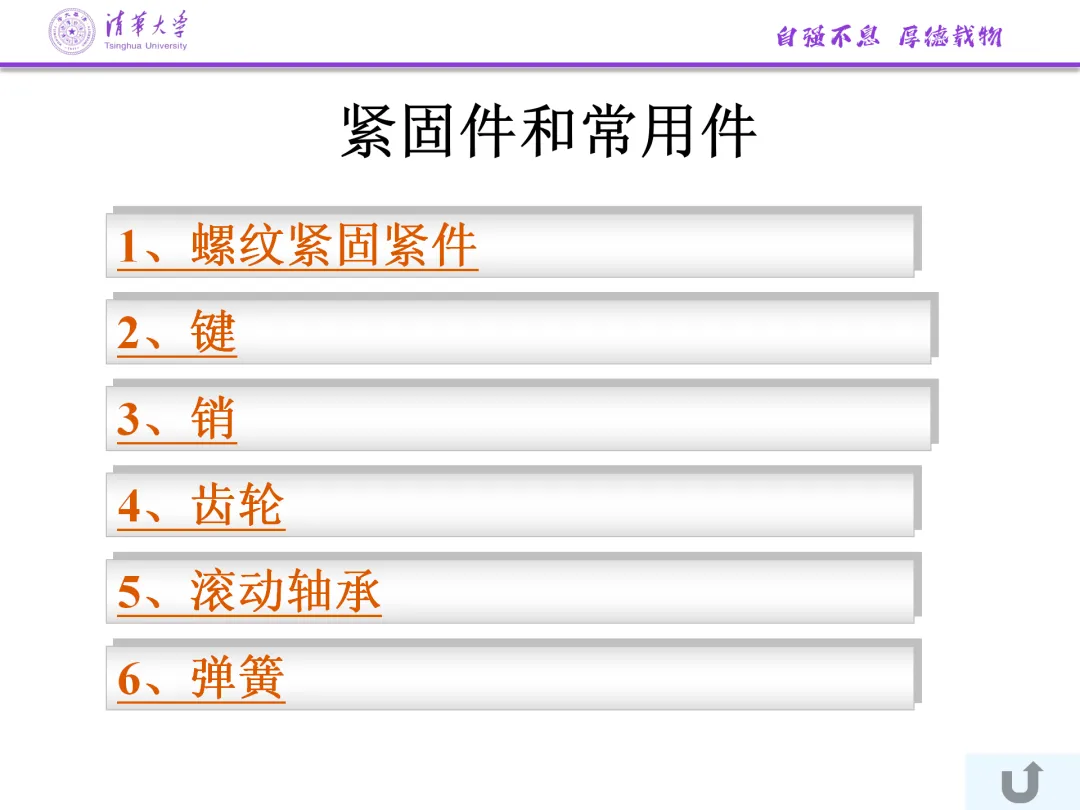

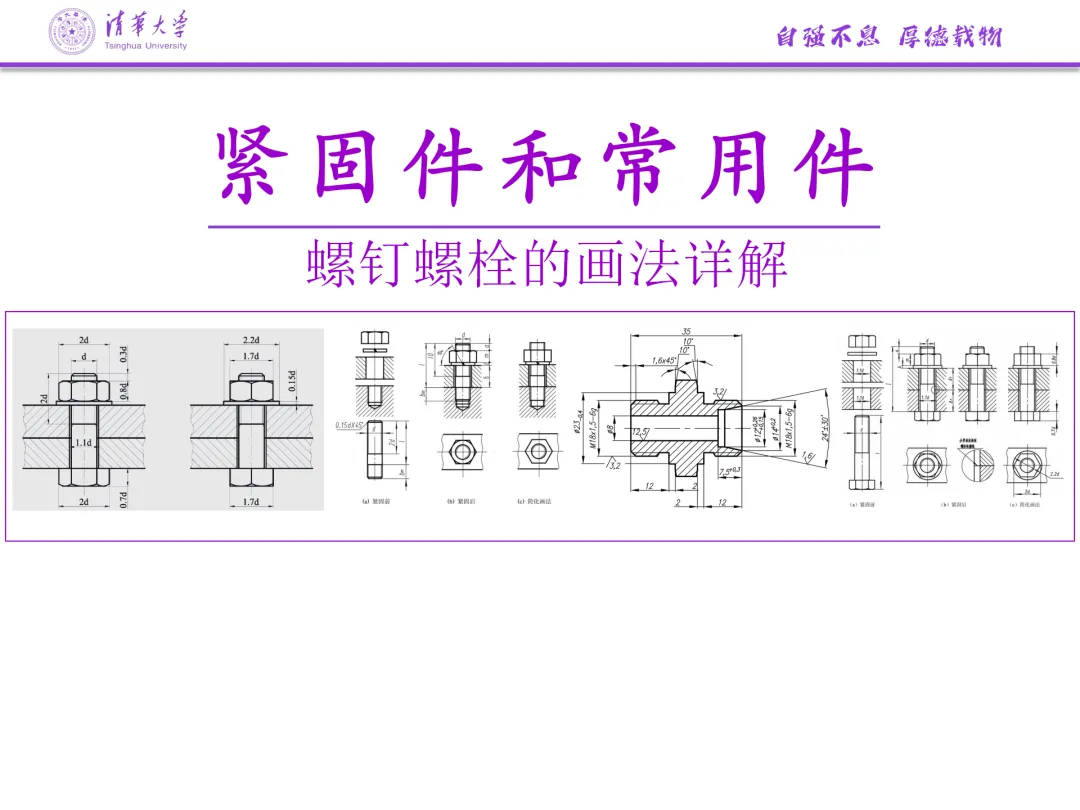

螺纹紧固件包括螺栓、螺母、垫圈、螺钉等，画法遵循国家标准。
1、螺纹
外螺纹的牙顶（大径）用粗实线表示，牙底（小径）用细实线表示，在垂直于轴线的视图中牙底细实线只画约3/4圈，倒角圆省略不画，螺纹终止线用粗实线。

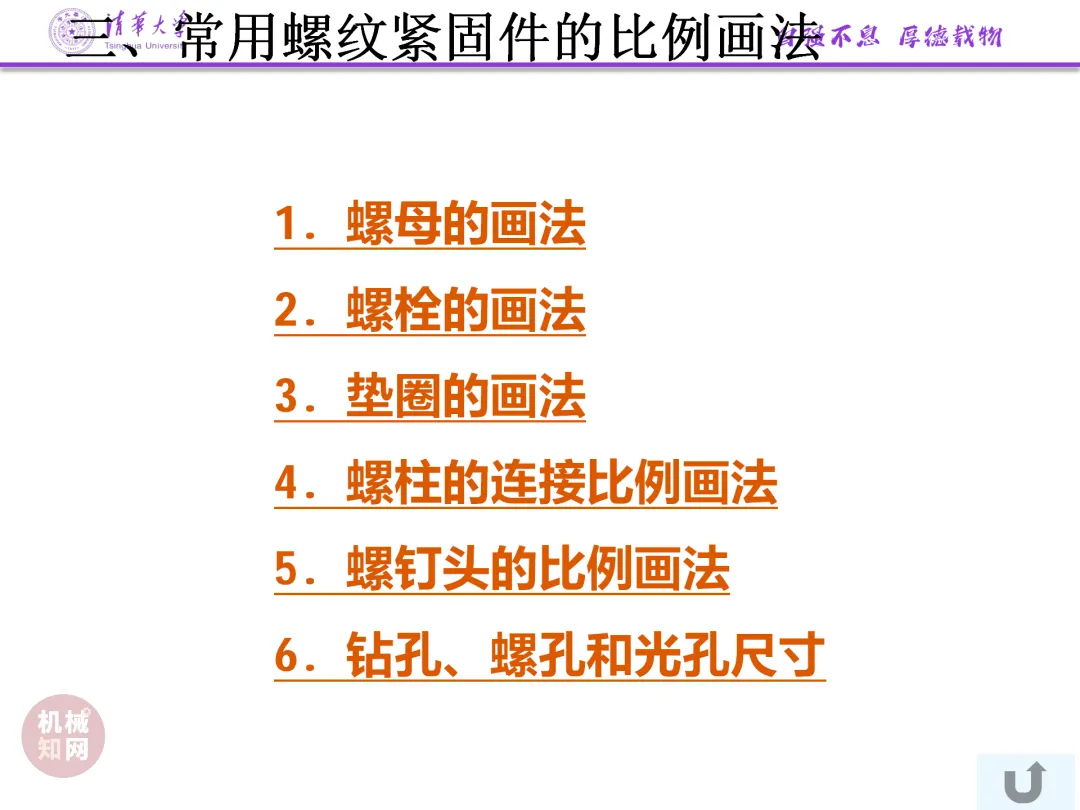

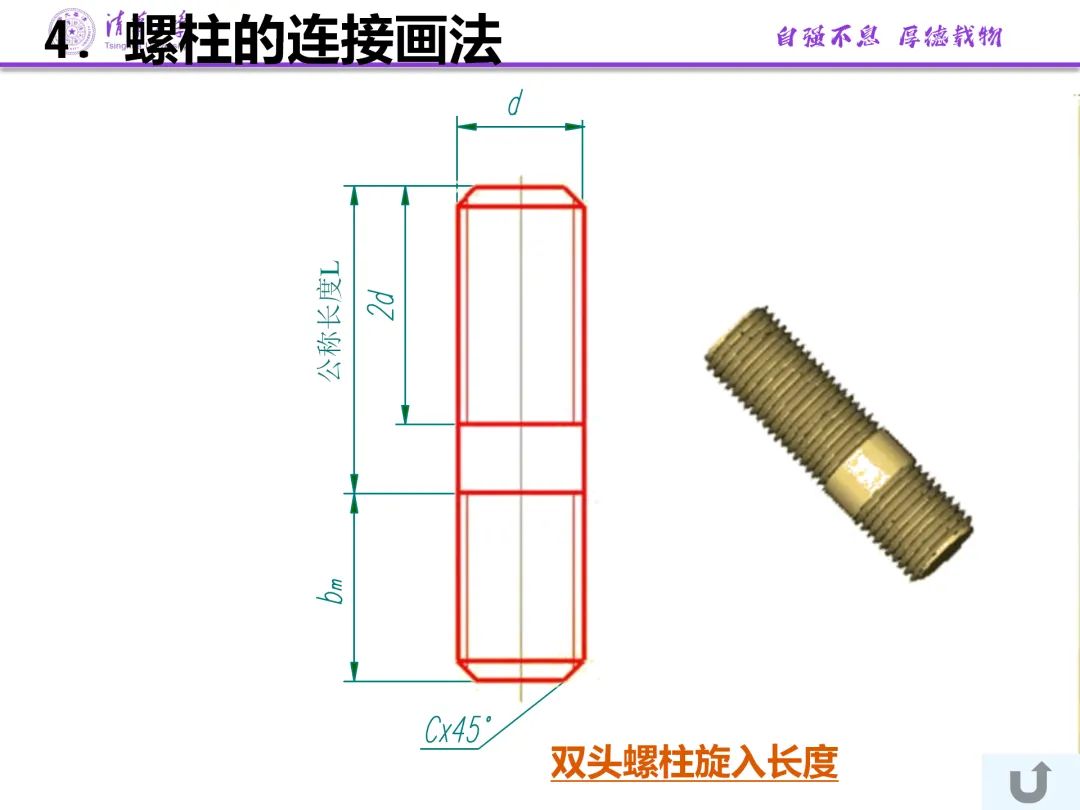

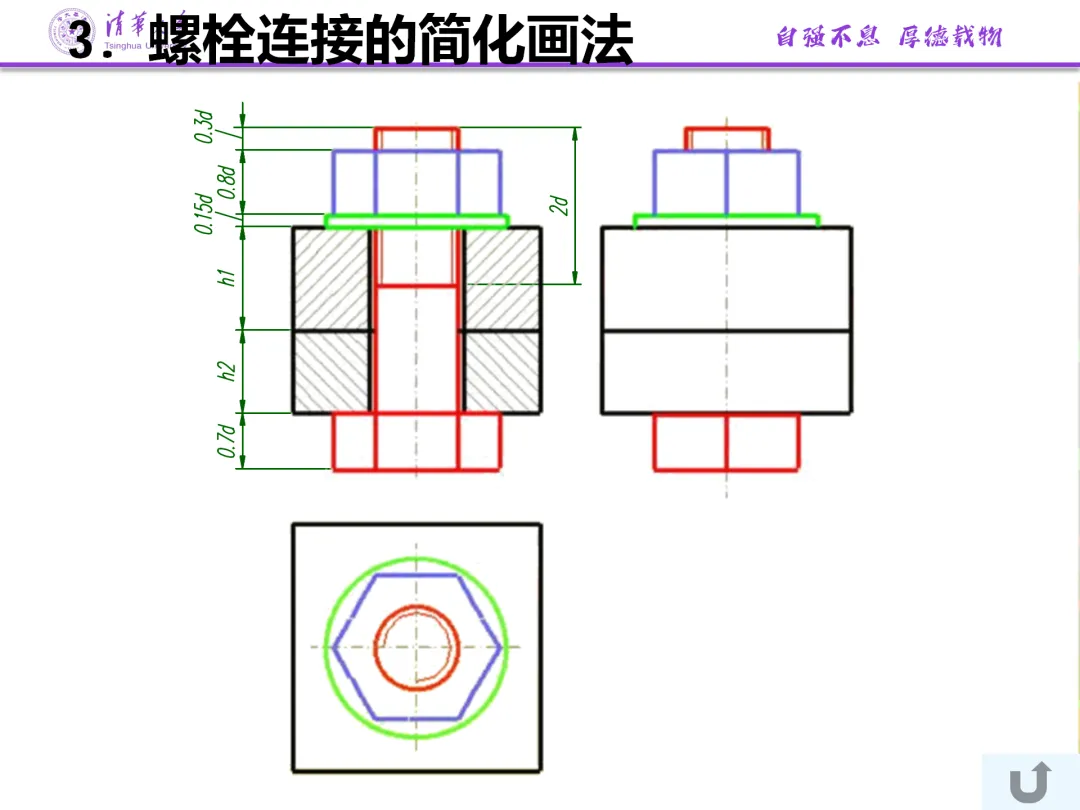

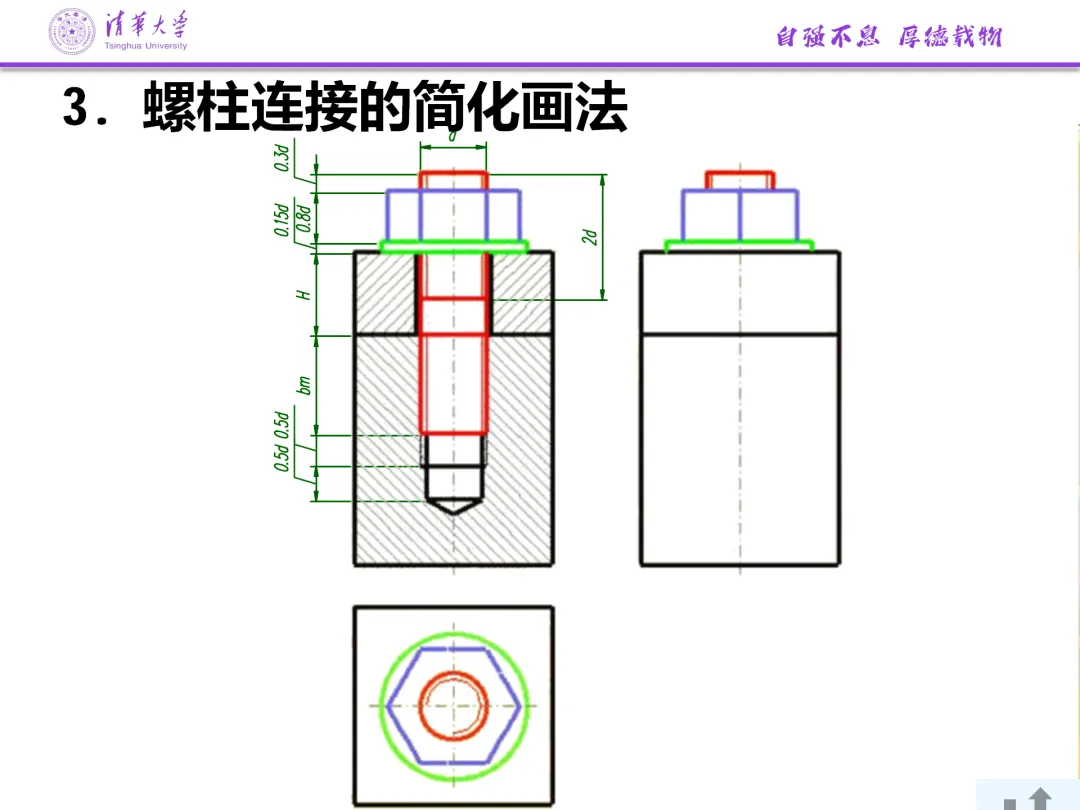

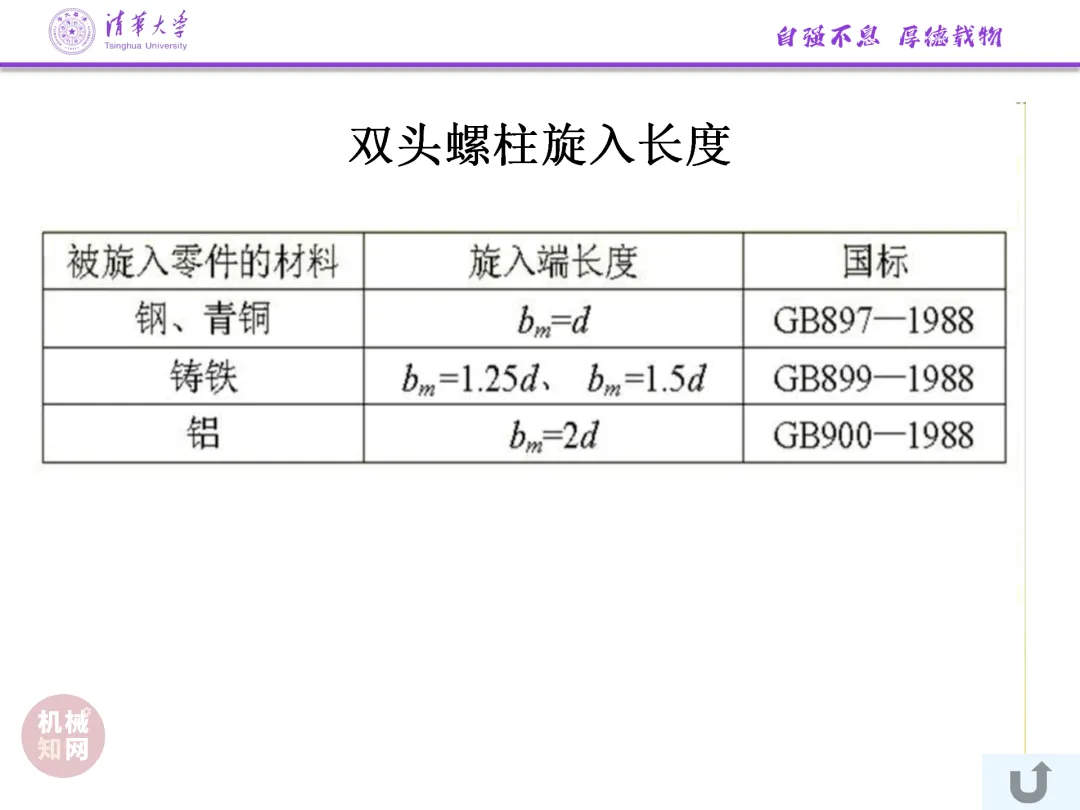

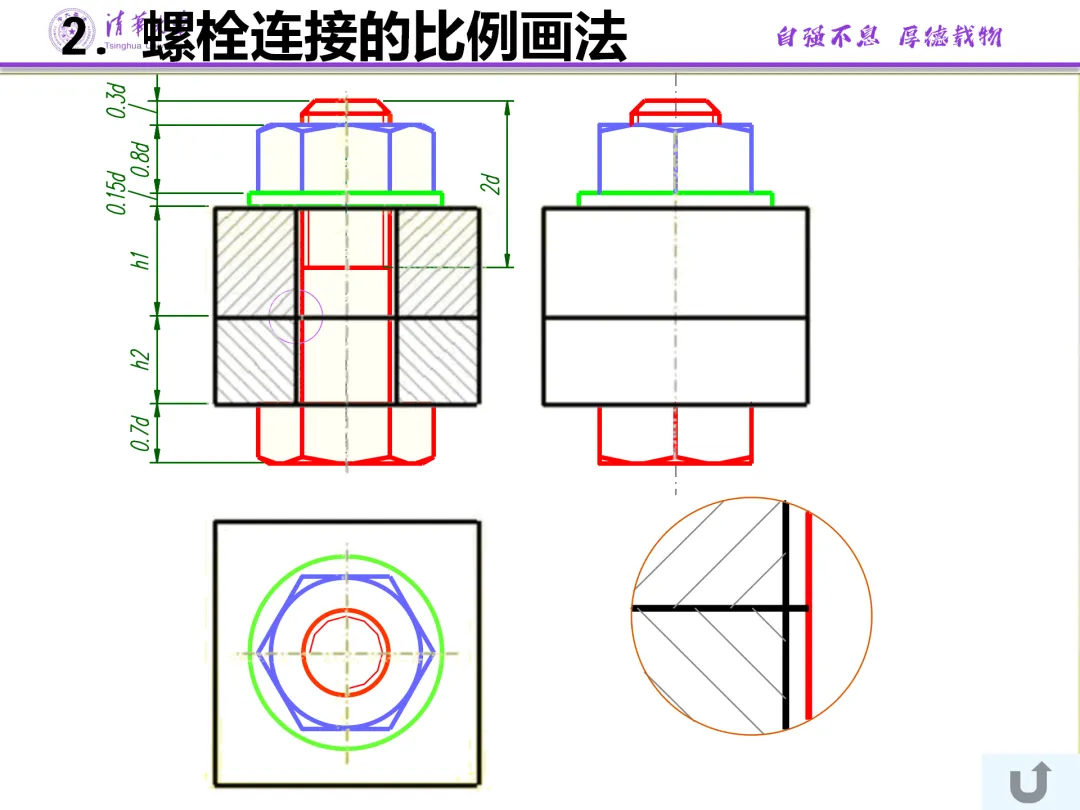

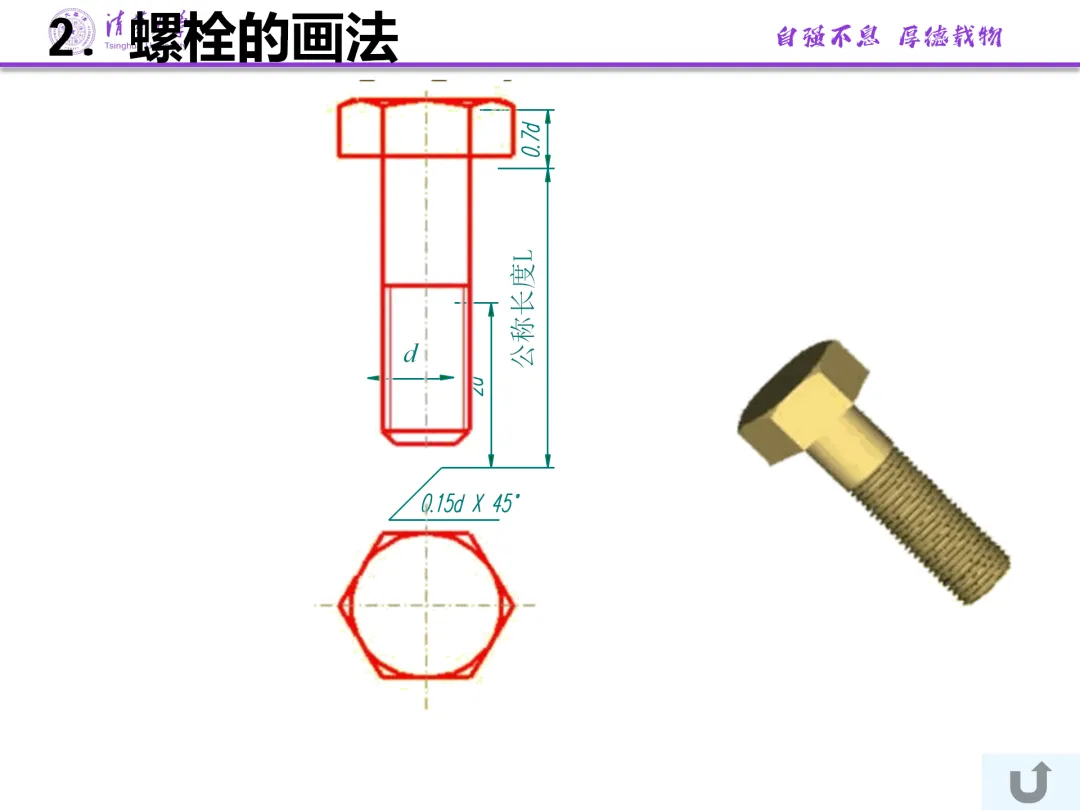

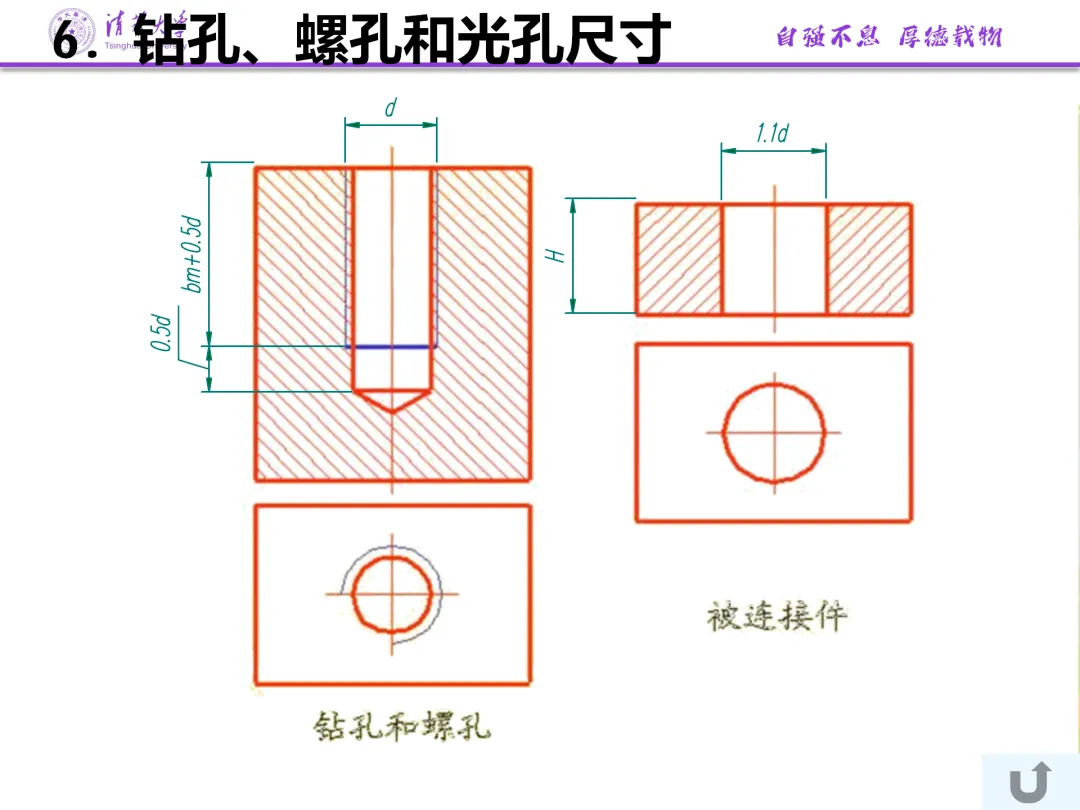

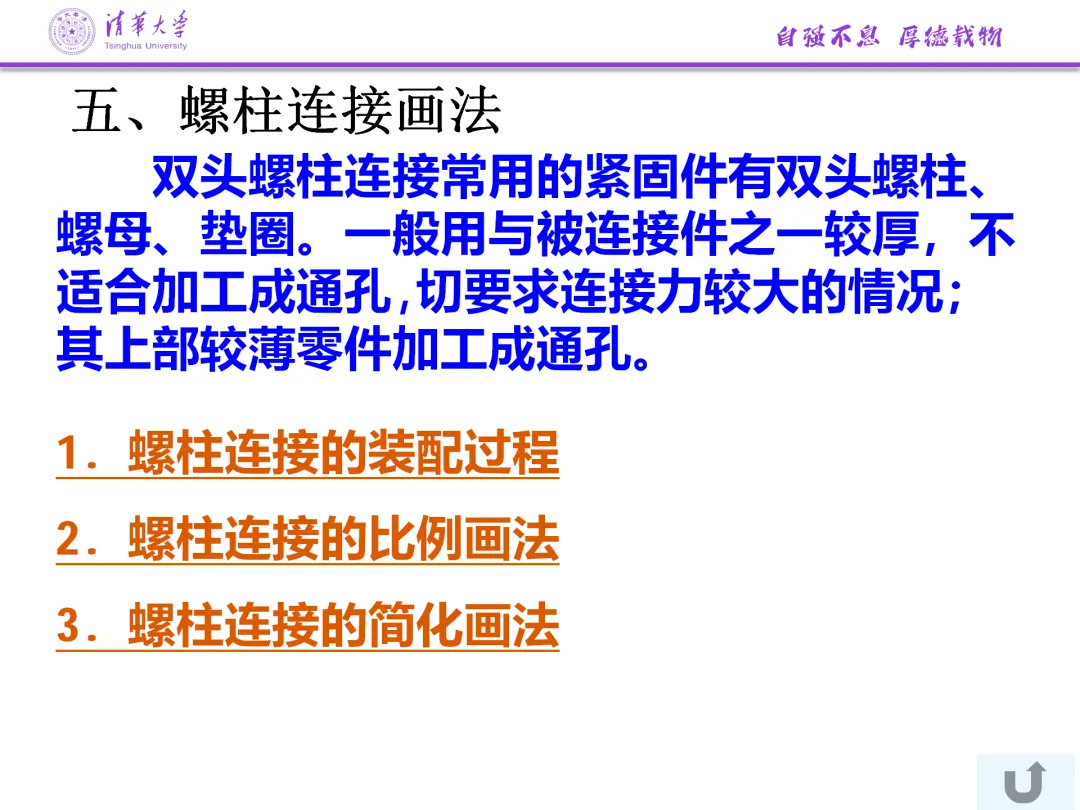

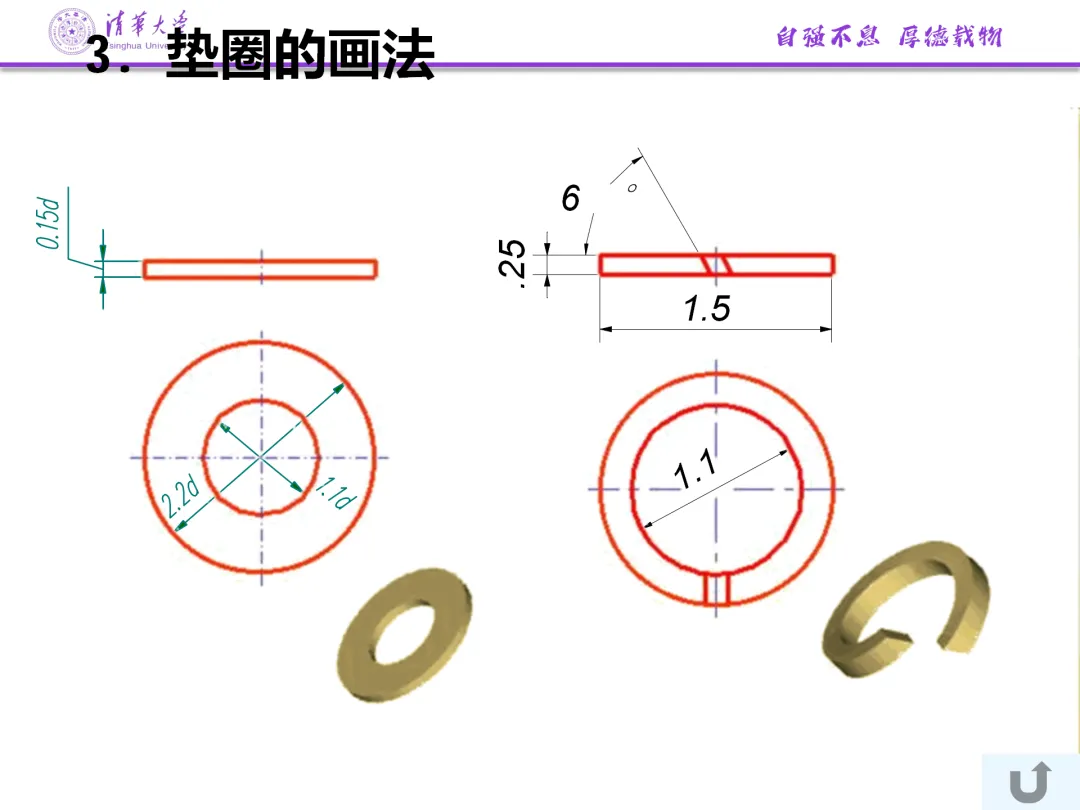

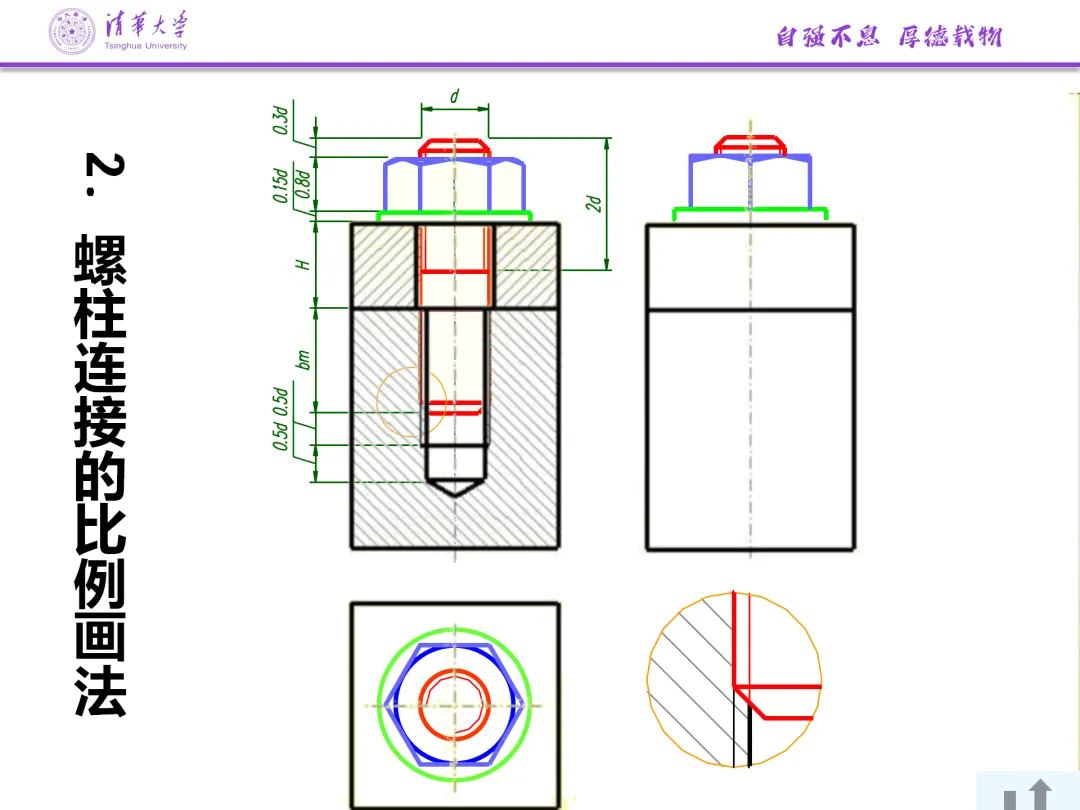

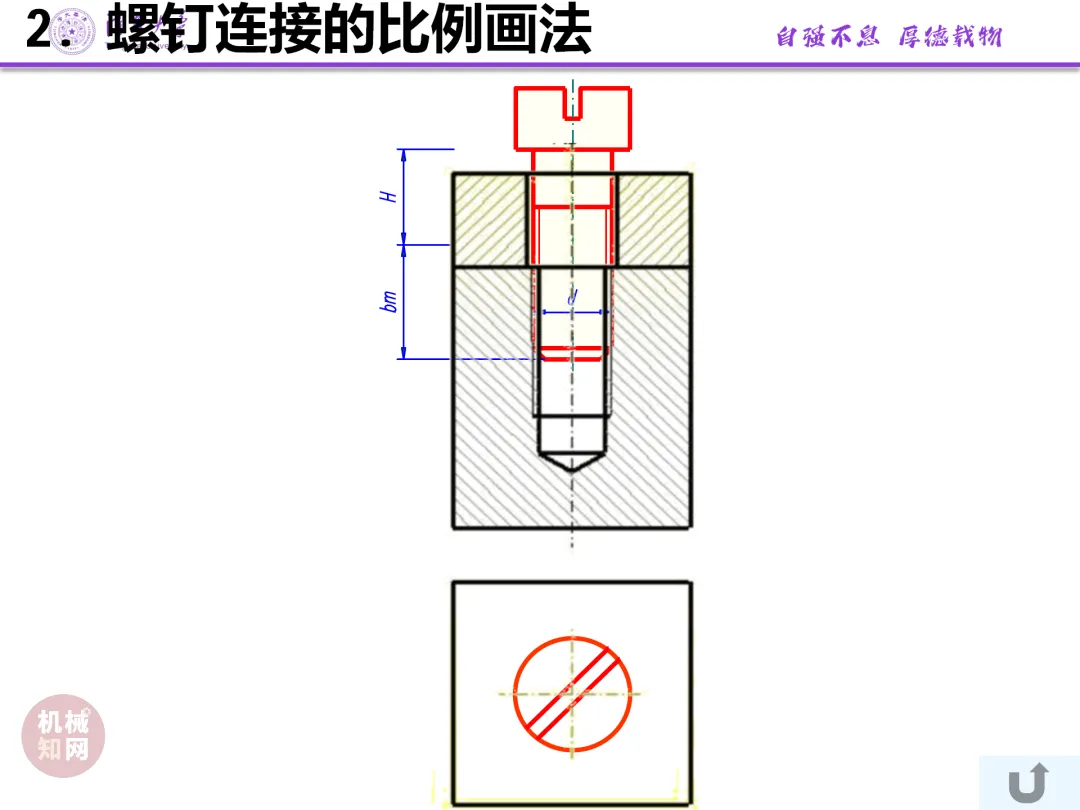

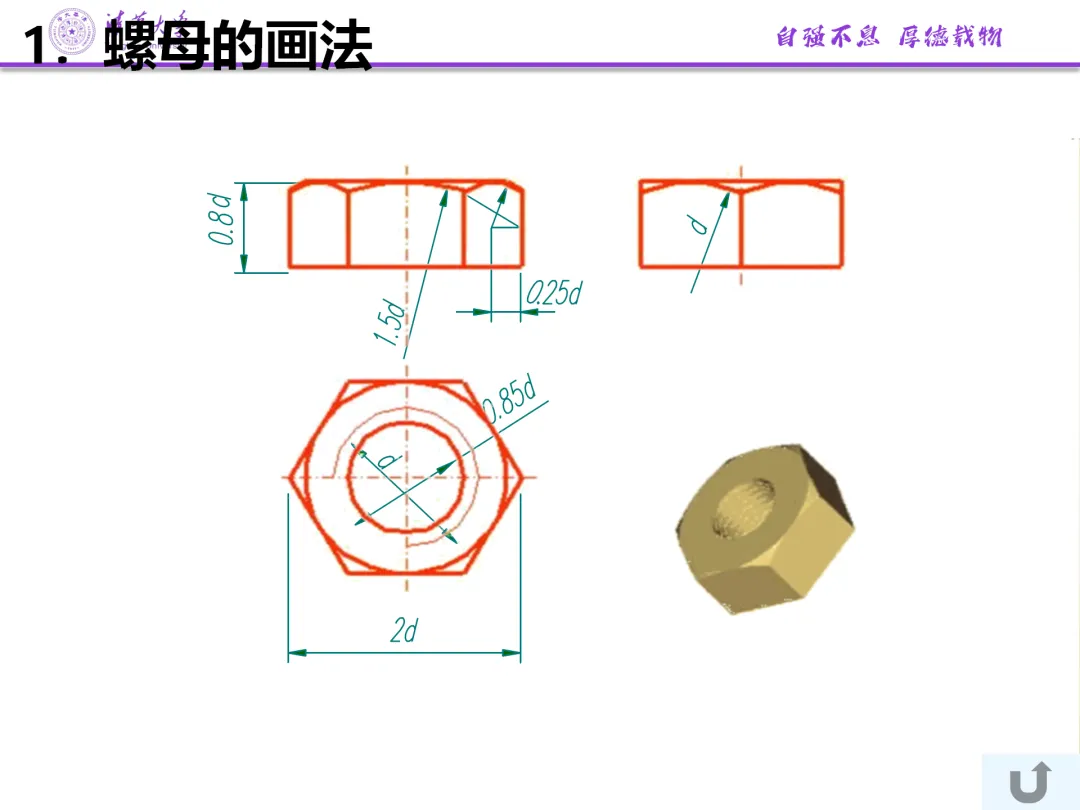

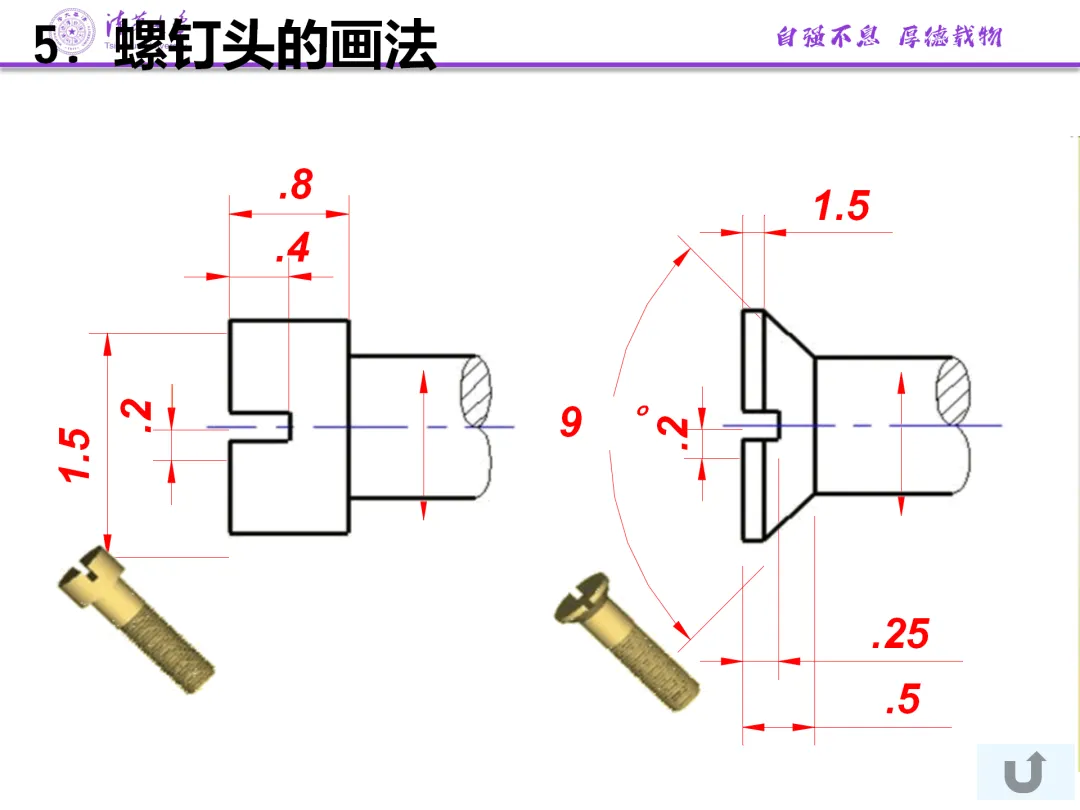

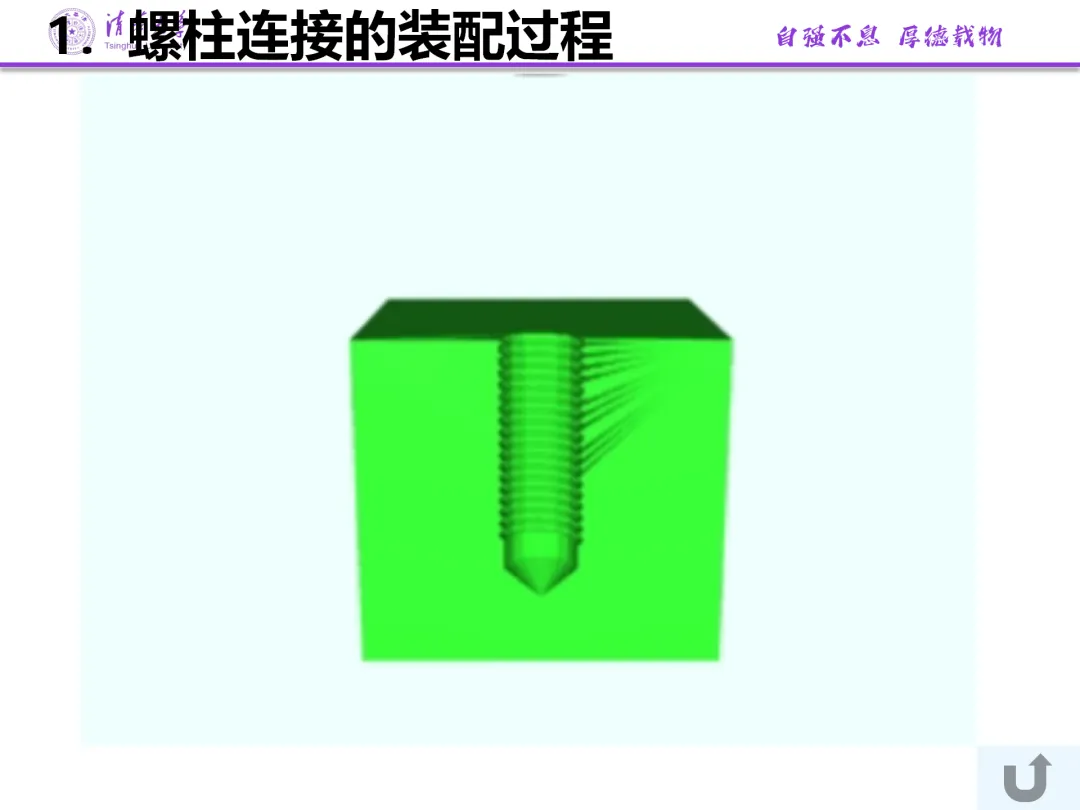

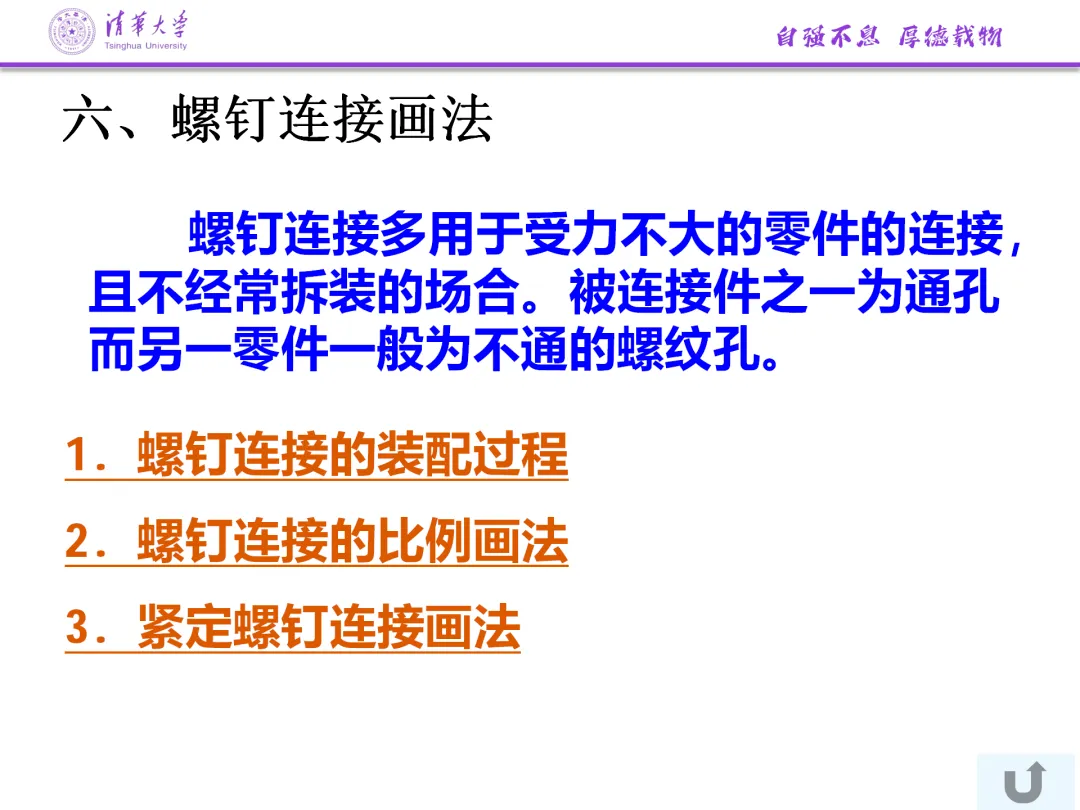

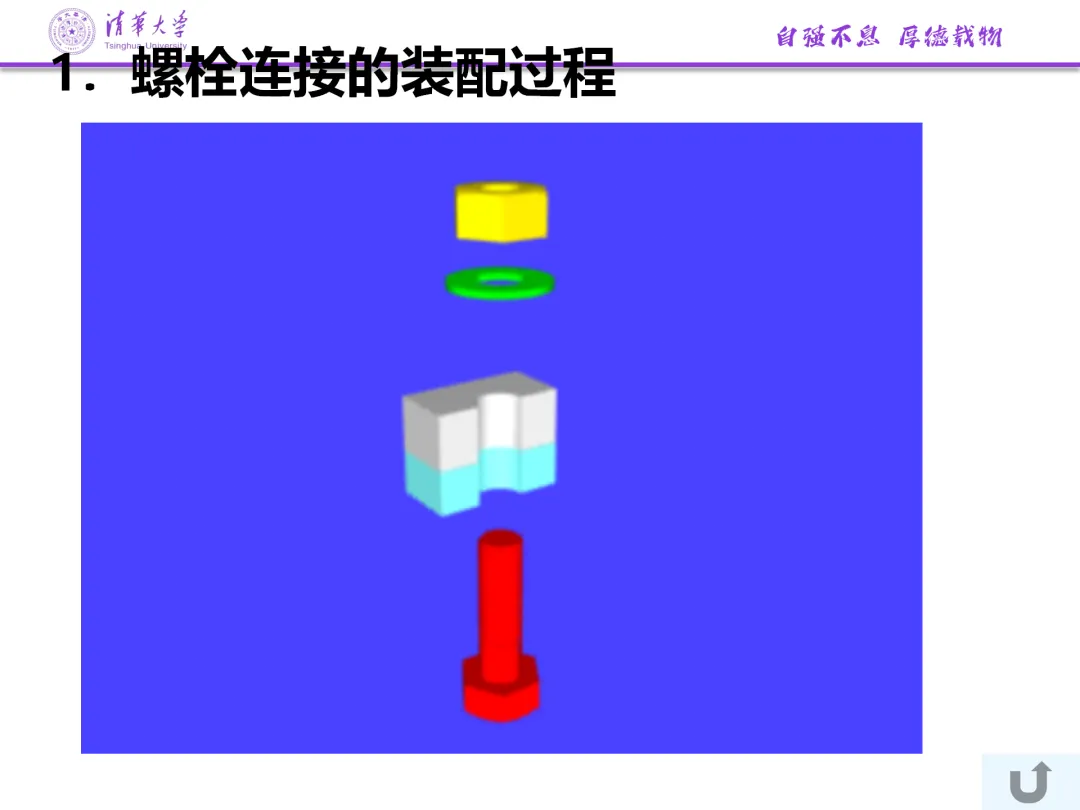

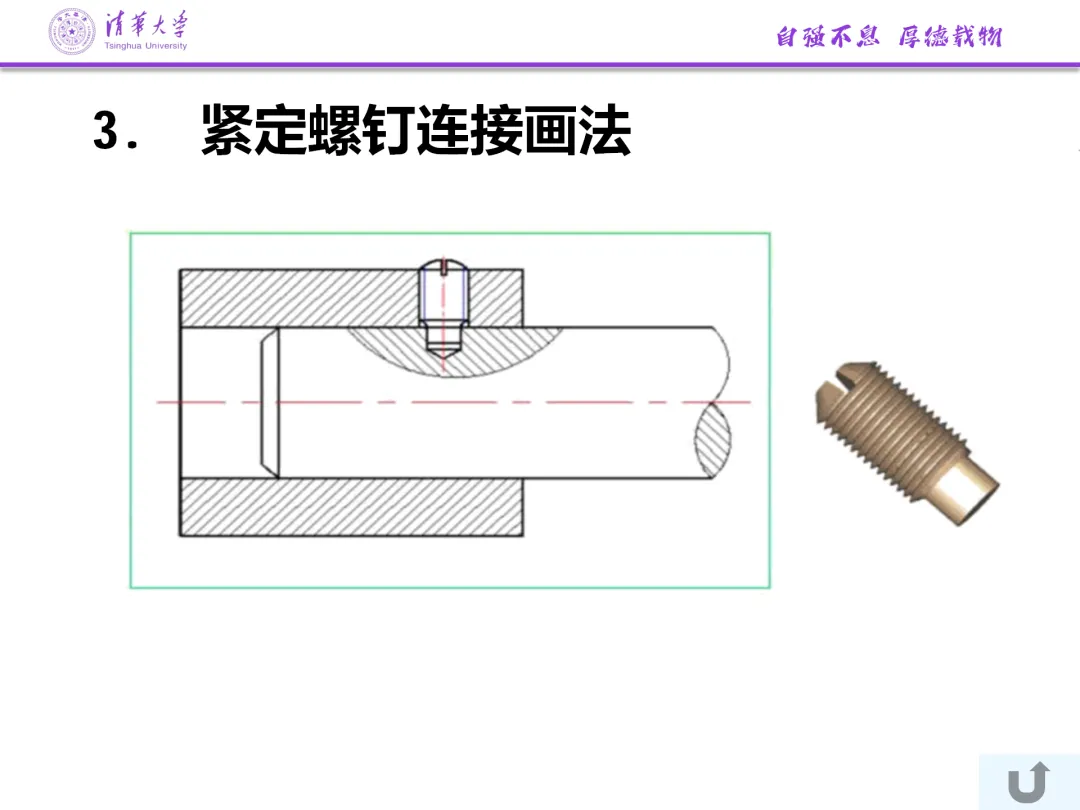

内螺纹剖视图中，牙顶（小径）用粗实线，牙底（大径）用细实线，剖面线必须画到牙顶粗实线处。连接画法时，旋合部分按外螺纹绘制，未旋合部分保留各自画法，内外螺纹的大径和小径线需对齐。为提高效率，常采用比例画法，即以公称直径d为基准，按比例确定螺栓头部、螺母、垫圈等尺寸。

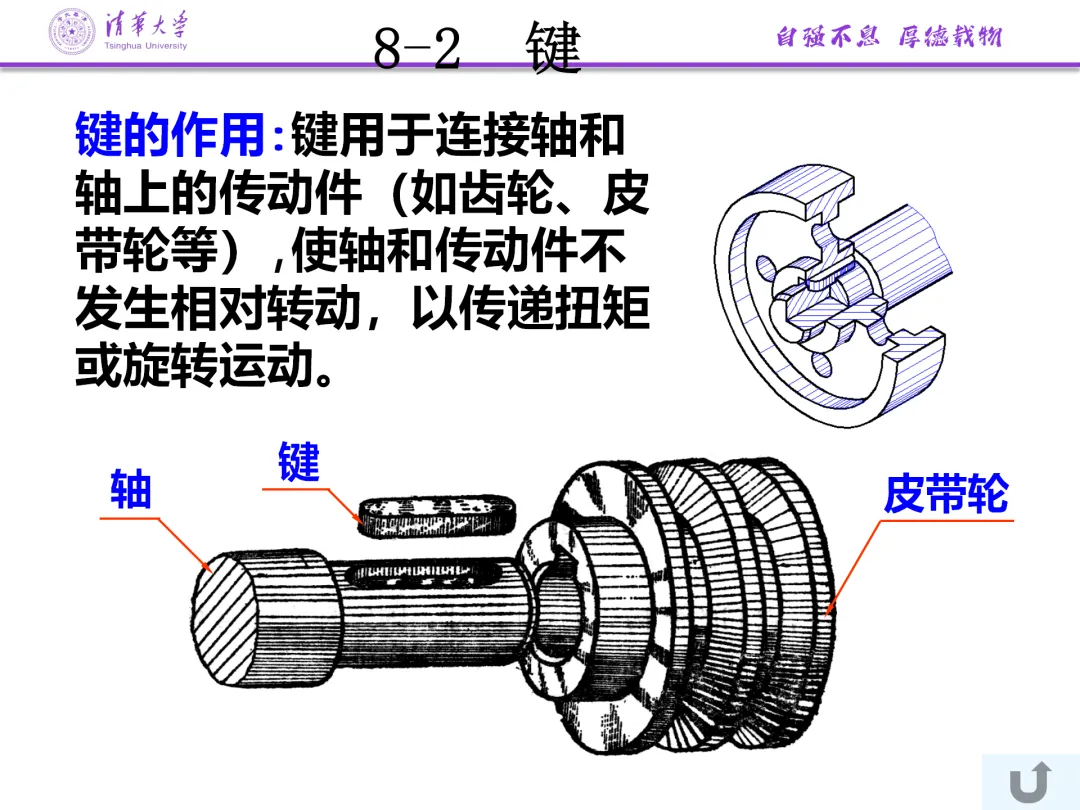

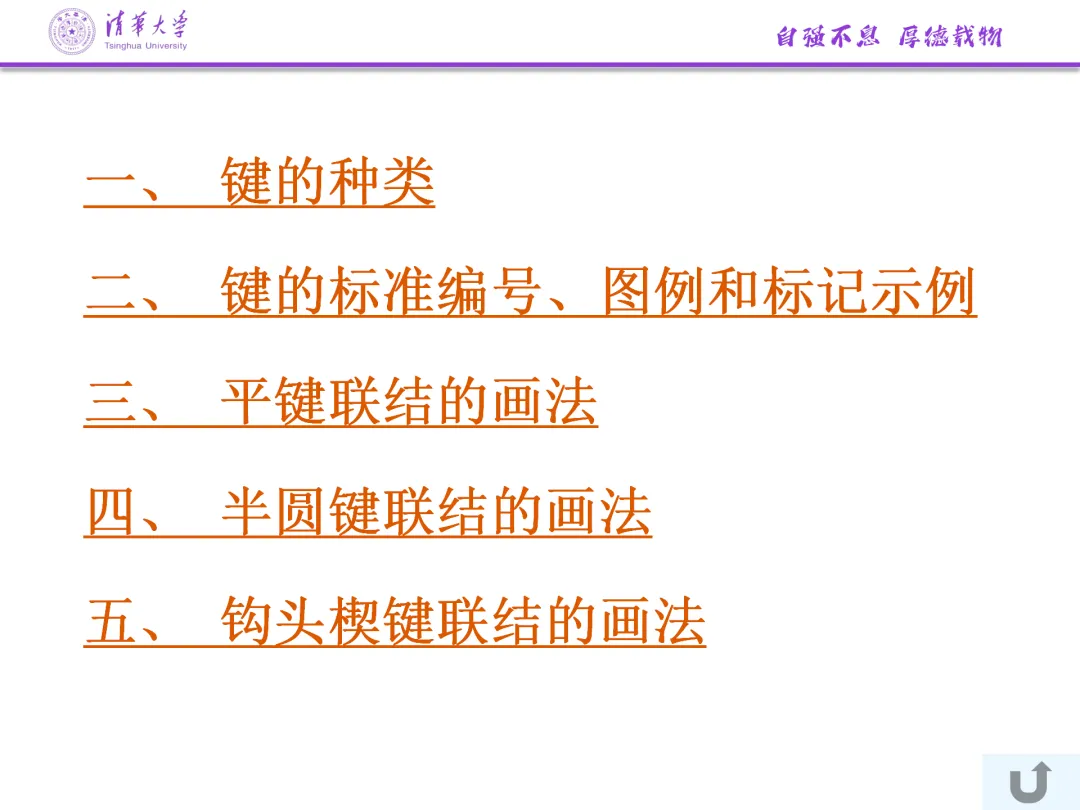

2. 键

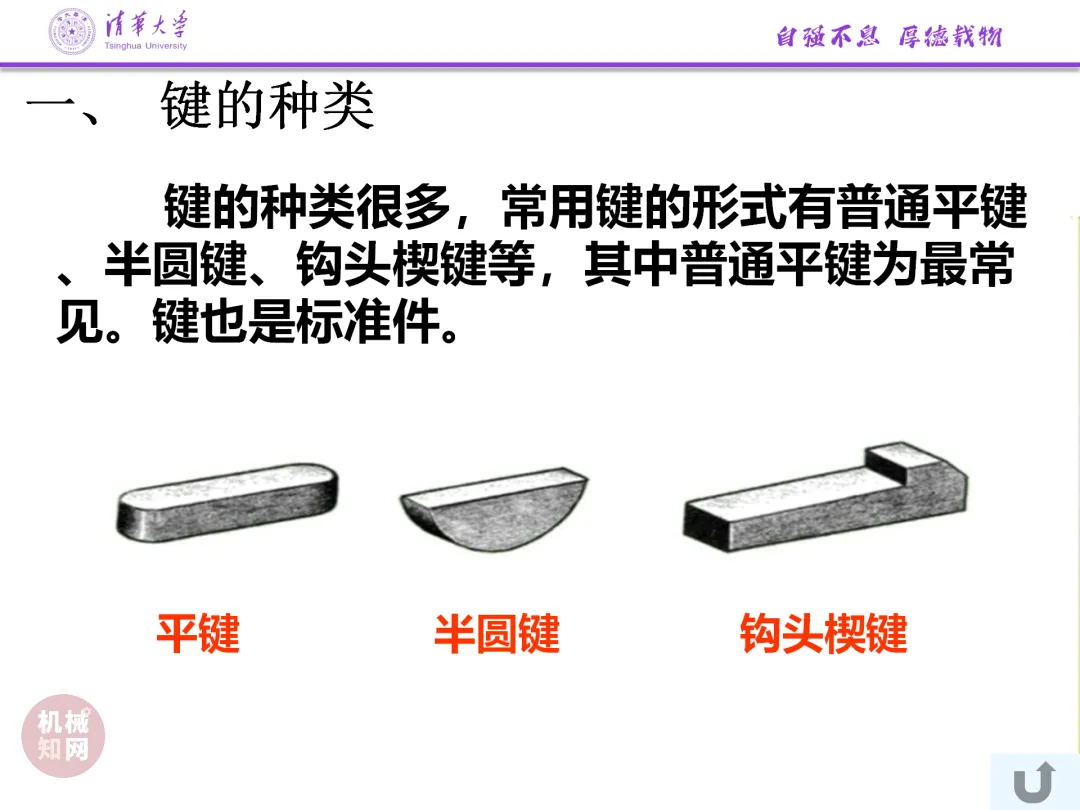

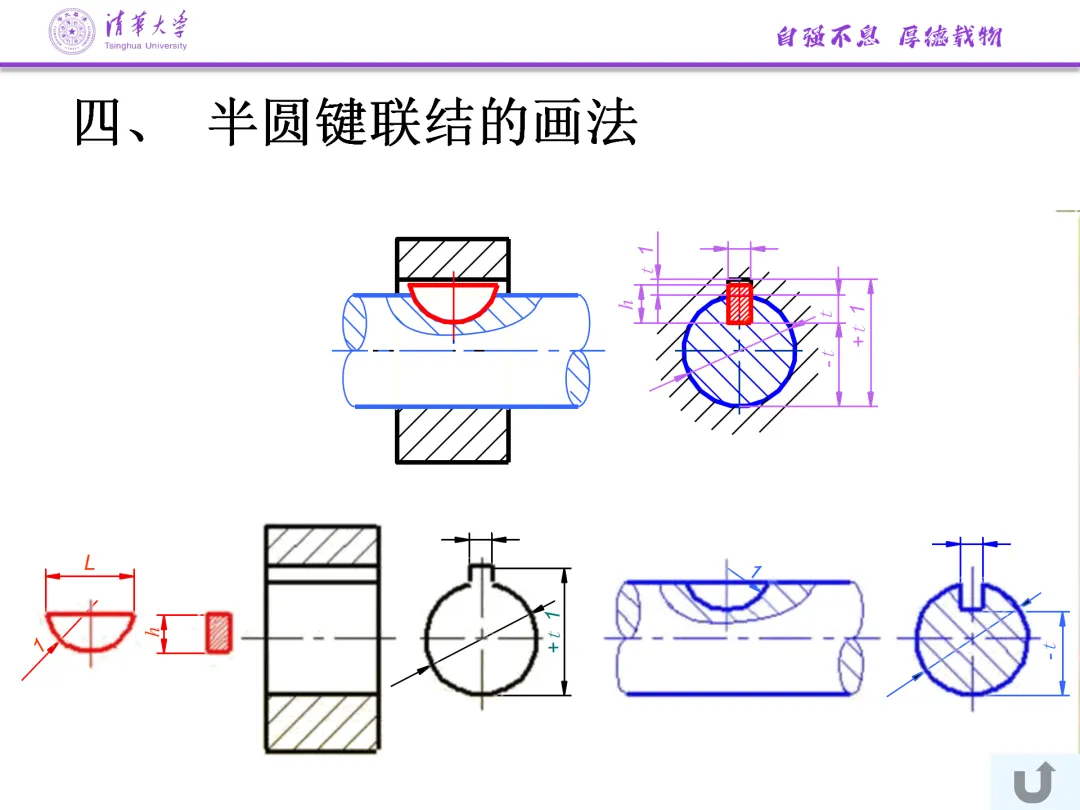

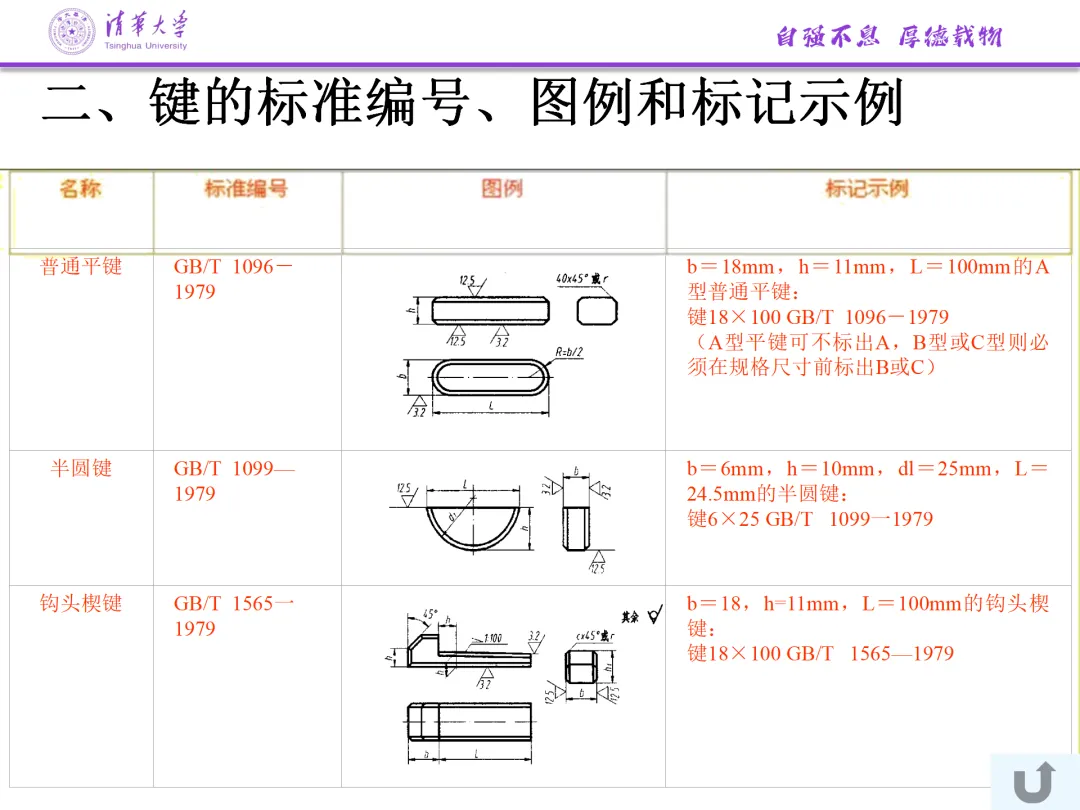

键用于连接轴和轮毂以传递扭矩，属于标准件。常用类型有普通平键（A型圆头、B型平头、C型单圆头）、半圆键和钩头楔键。

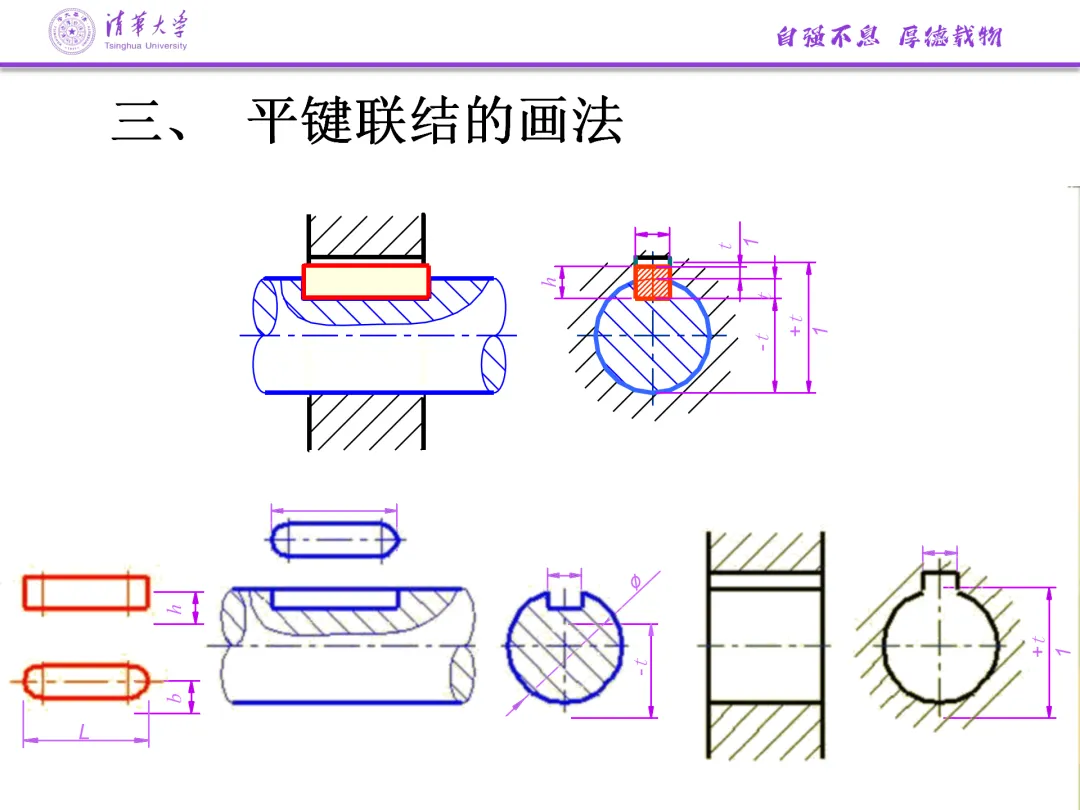

画法要点：键的两侧面为工作面，与键槽侧面接触，画一条线；键的顶面为非工作面，与轮毂键槽顶面有间隙，画两条线。

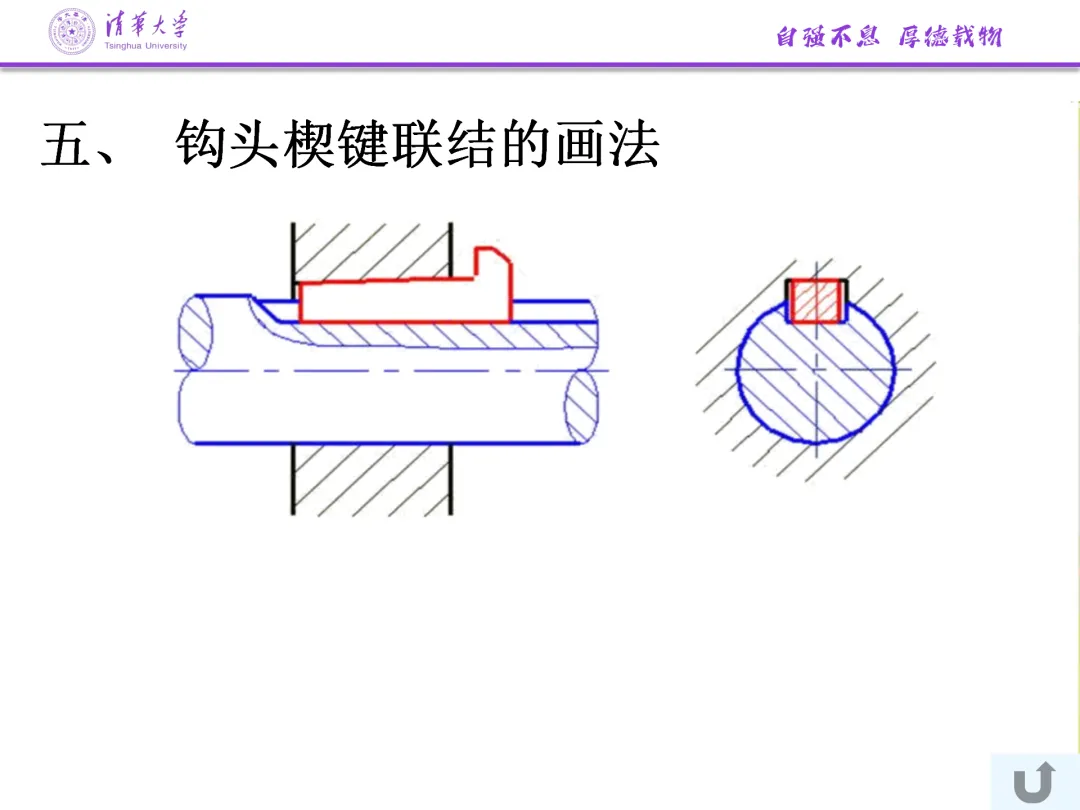

在反映键长方向的剖视图中，键按不剖处理。钩头楔键的上底面有1:100斜度，靠摩擦力连接，其上下底面为工作面，两侧面非工作面。键槽尺寸根据轴径从标准中查取，轴上键槽标注深度t，轮毂上键槽标注深度t₁。
3. 销

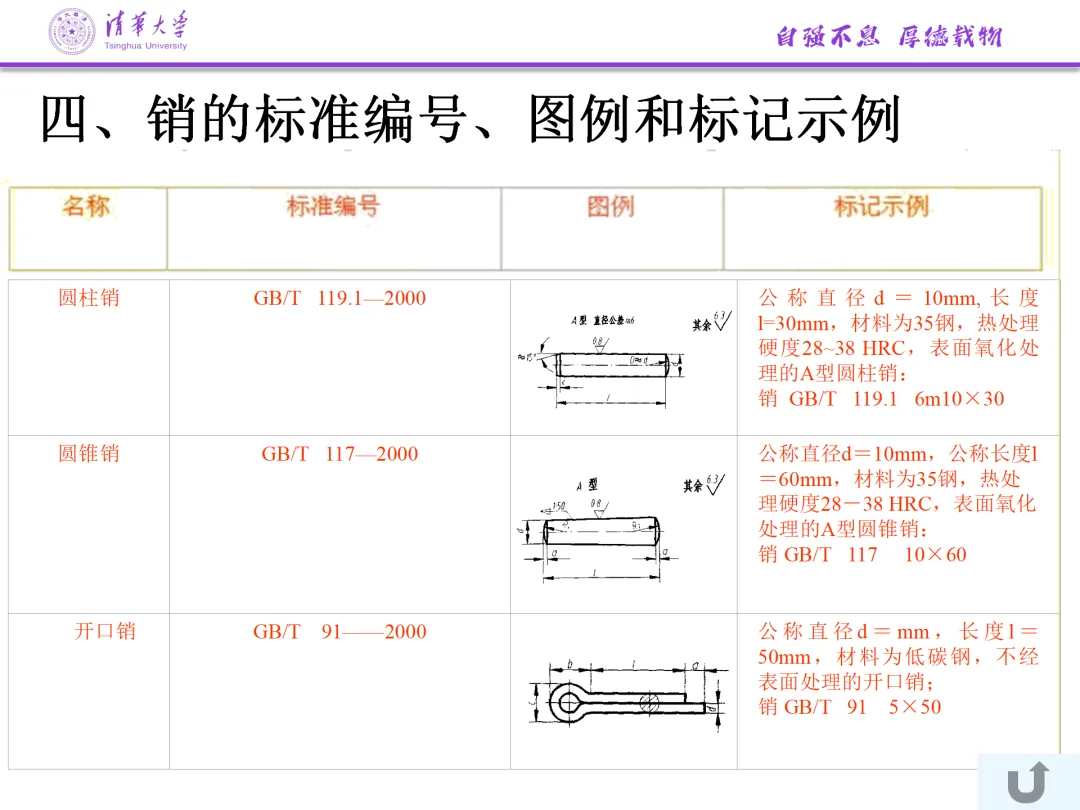

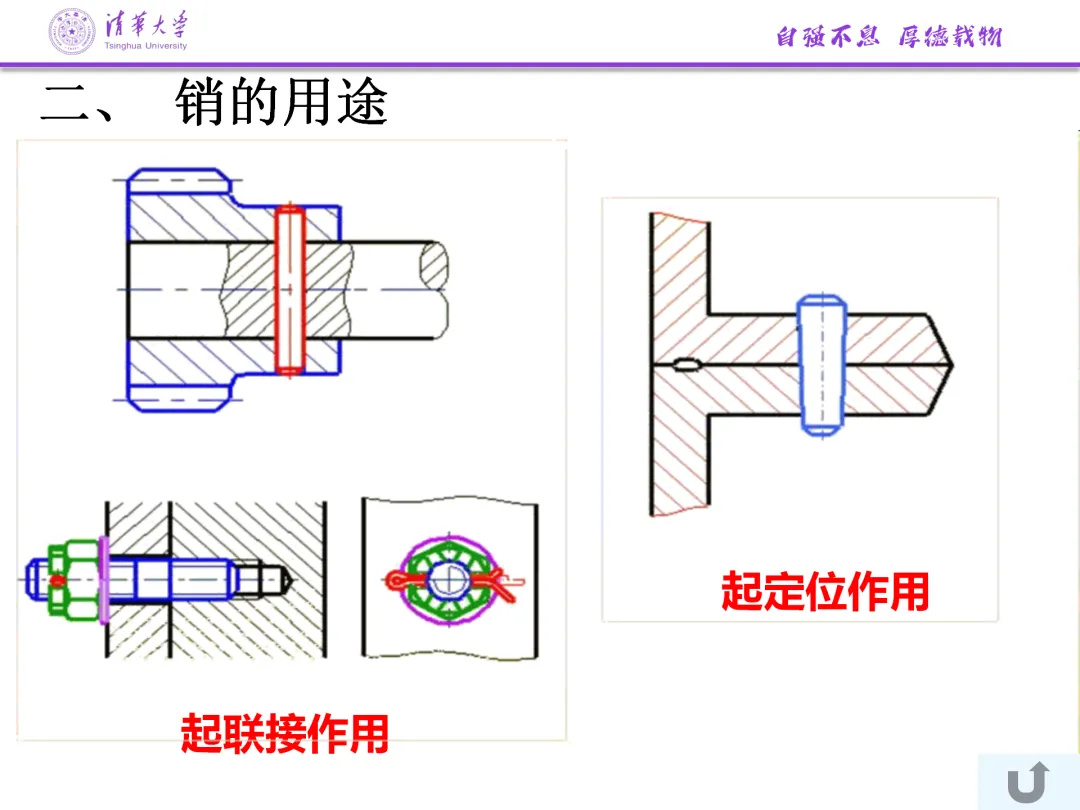

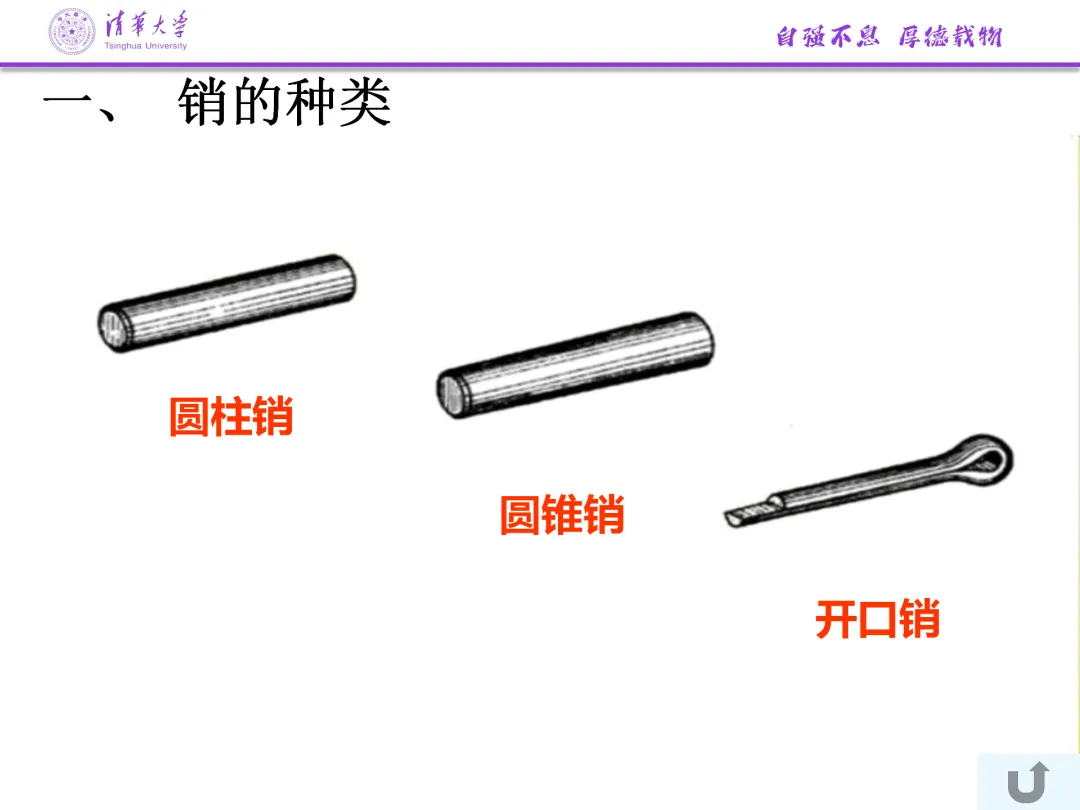

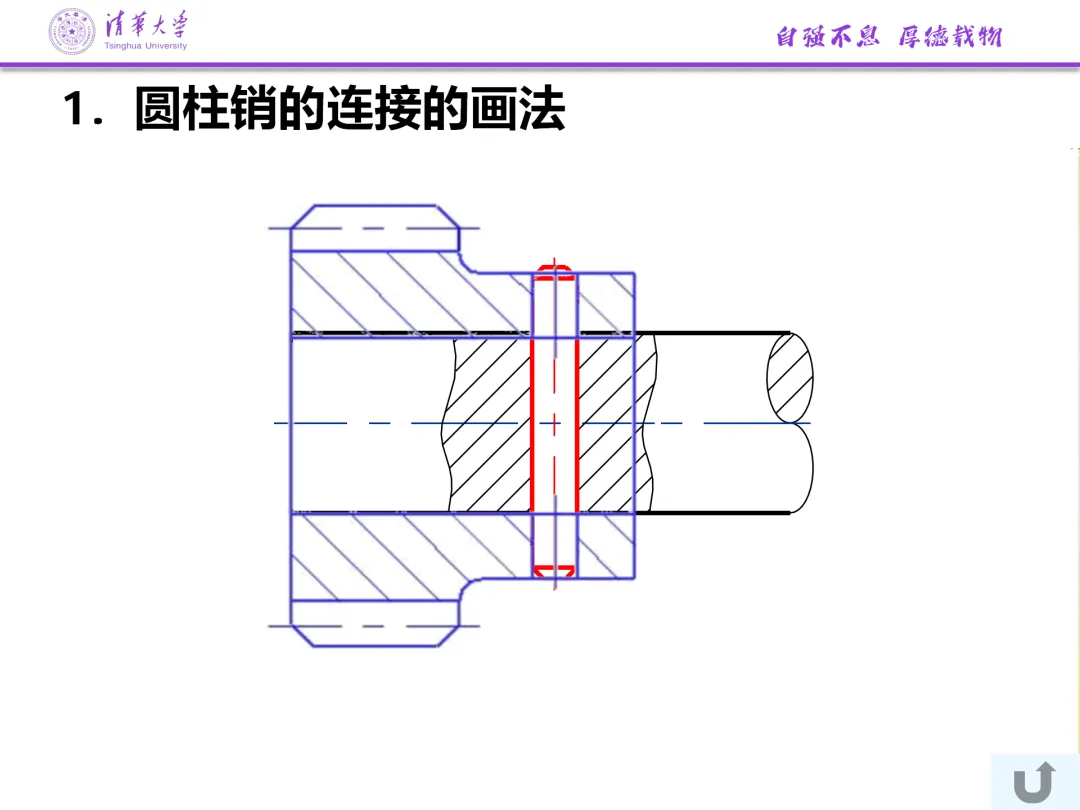

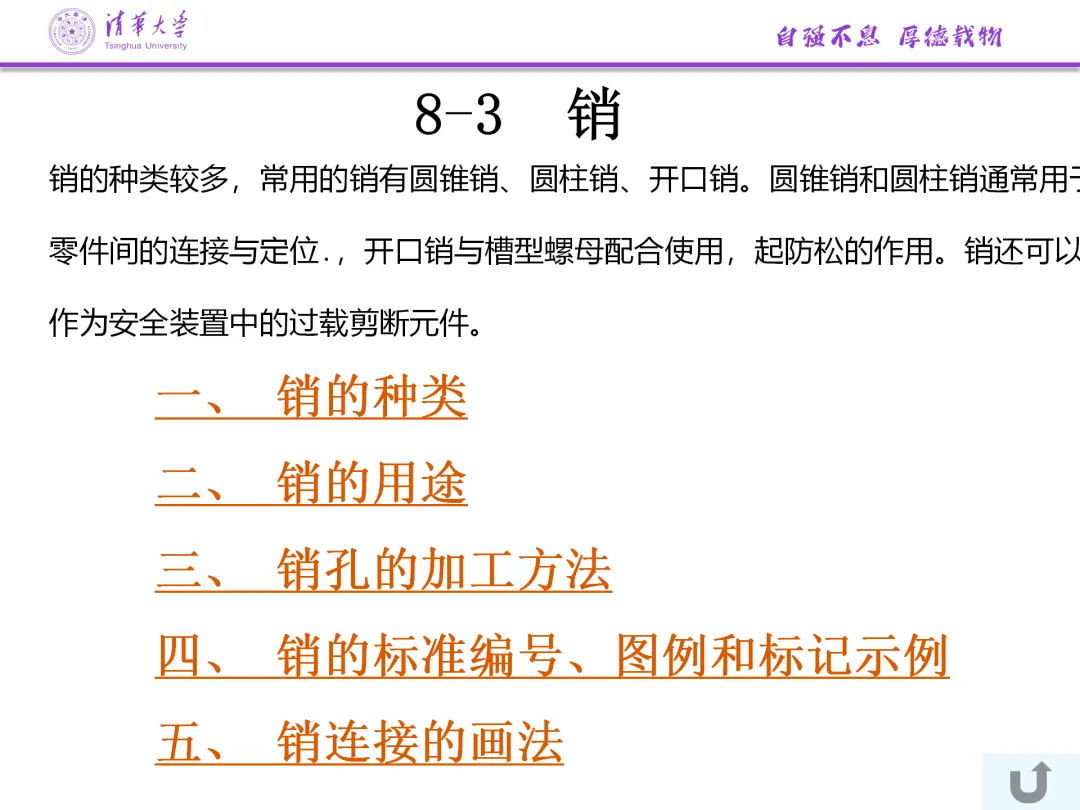

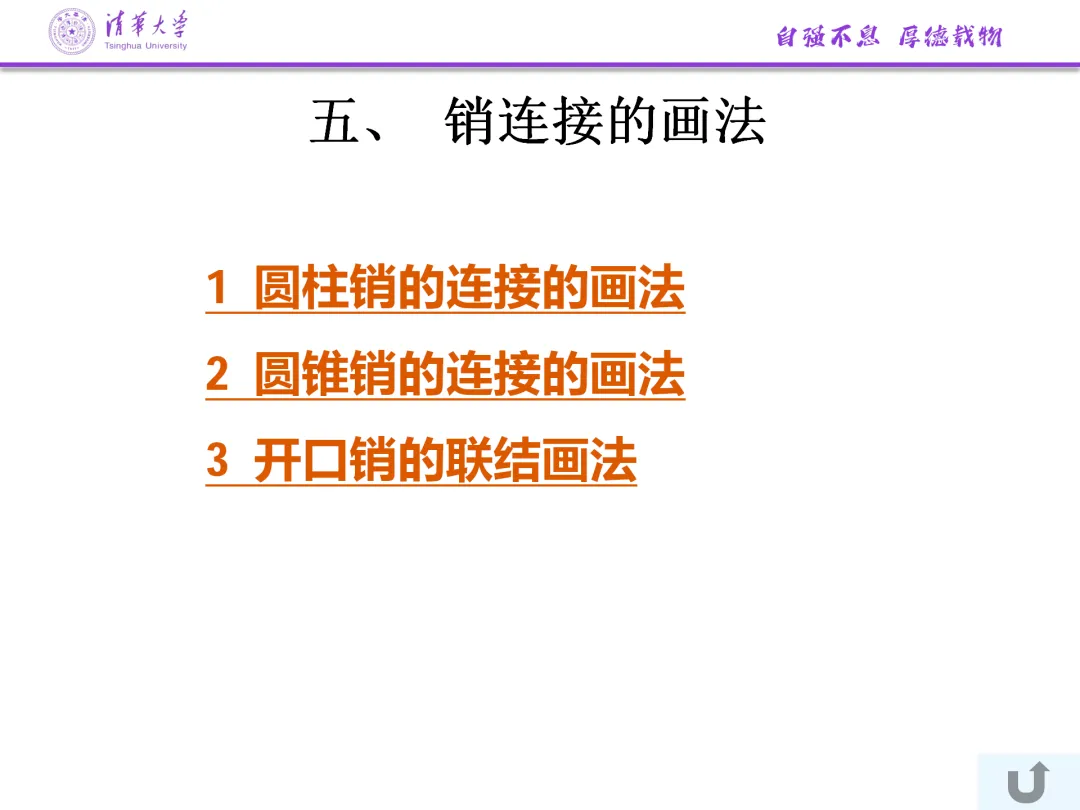

销常用于零件之间的定位或连接，也可用于防松。常用类型有圆柱销、圆锥销和开口销。画法规则：当剖切平面通过销的轴线时，销按不剖绘制；当剖切平面垂直于销轴线时，则按剖切画出。

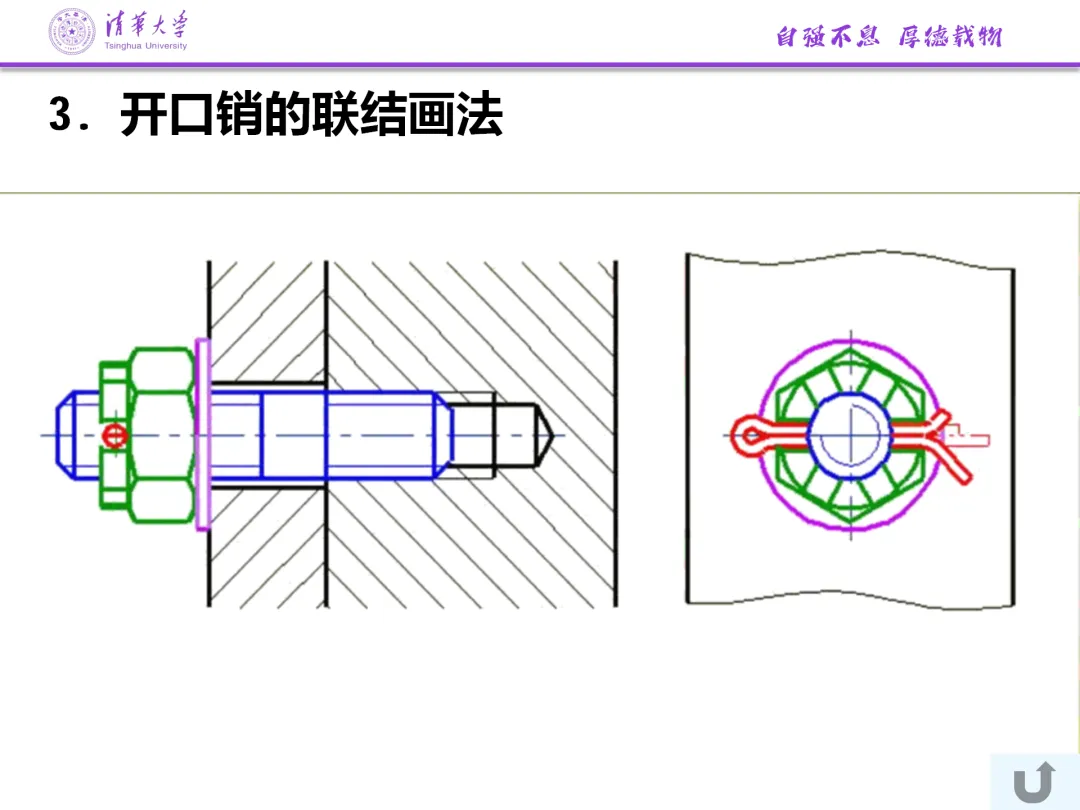

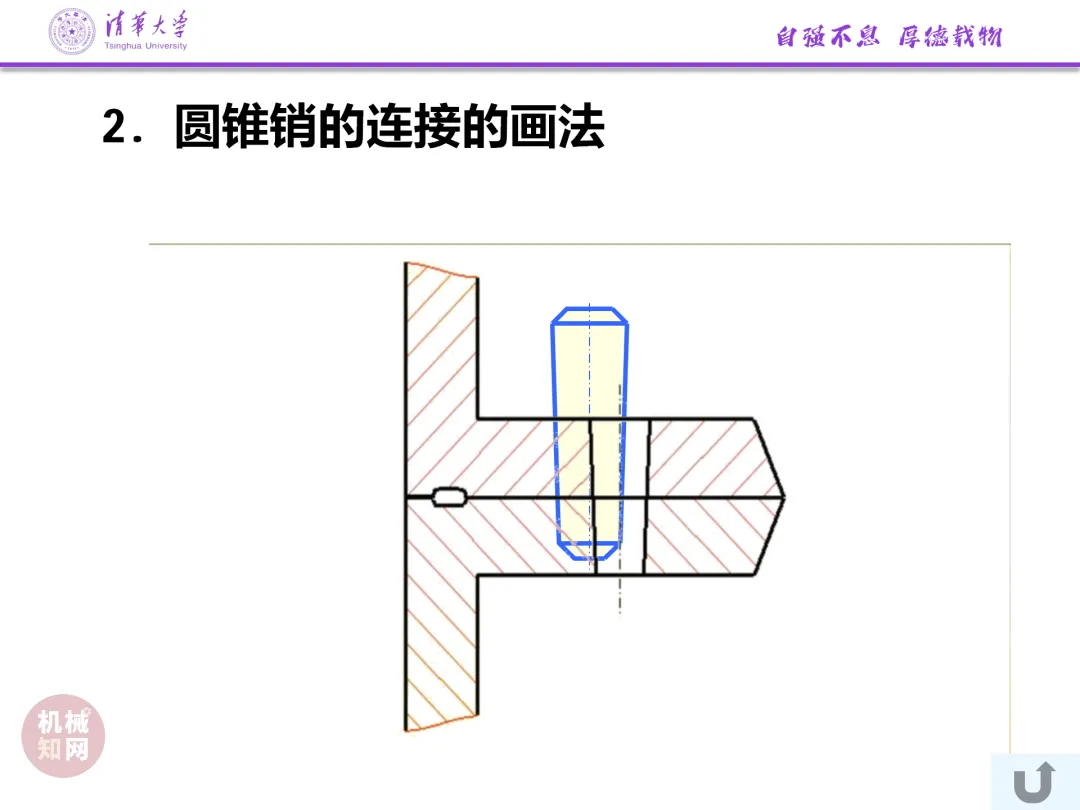

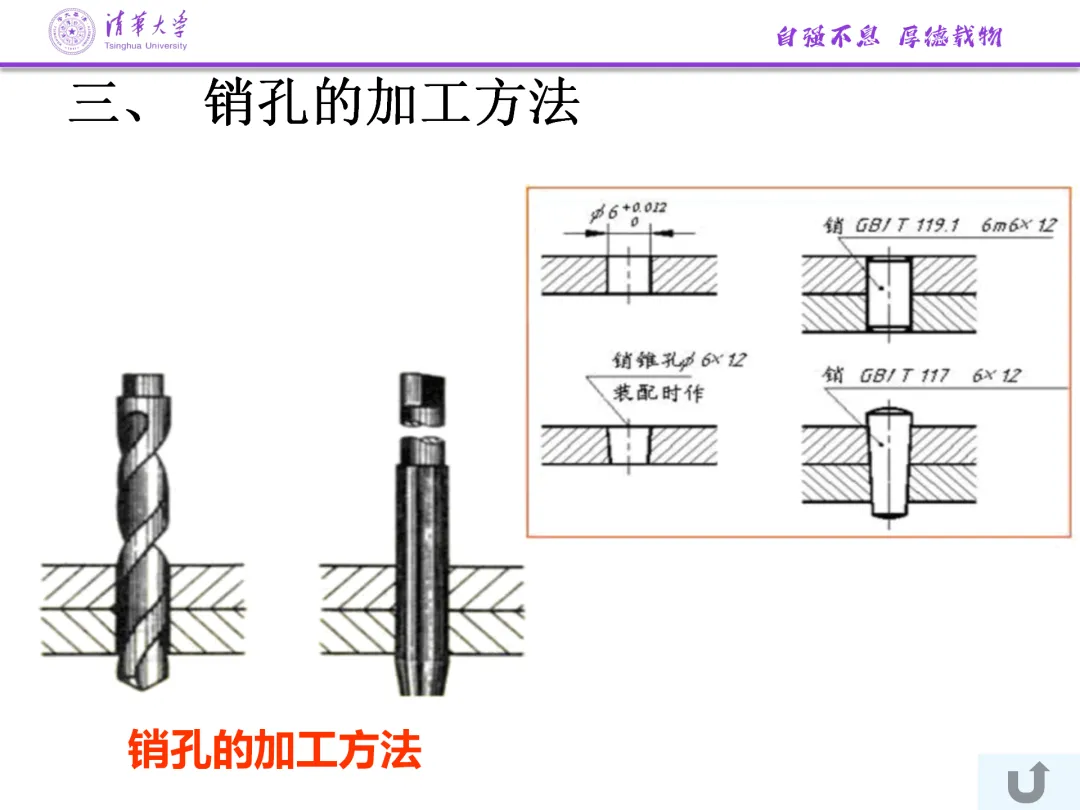

圆柱销和圆锥销的销孔通常需在装配后同时加工，图纸中应标注“配作”。圆锥销的公称直径指小端直径，标注时采用旁注法。开口销常与槽型螺母配合使用，起防松作用。

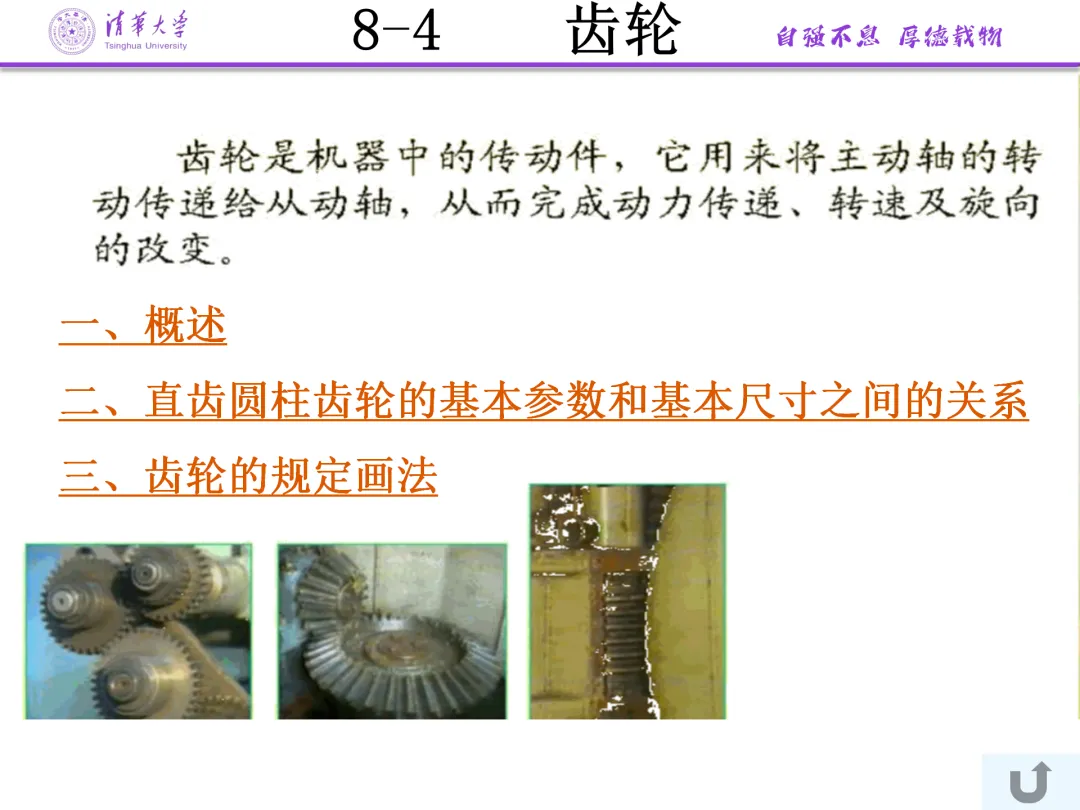

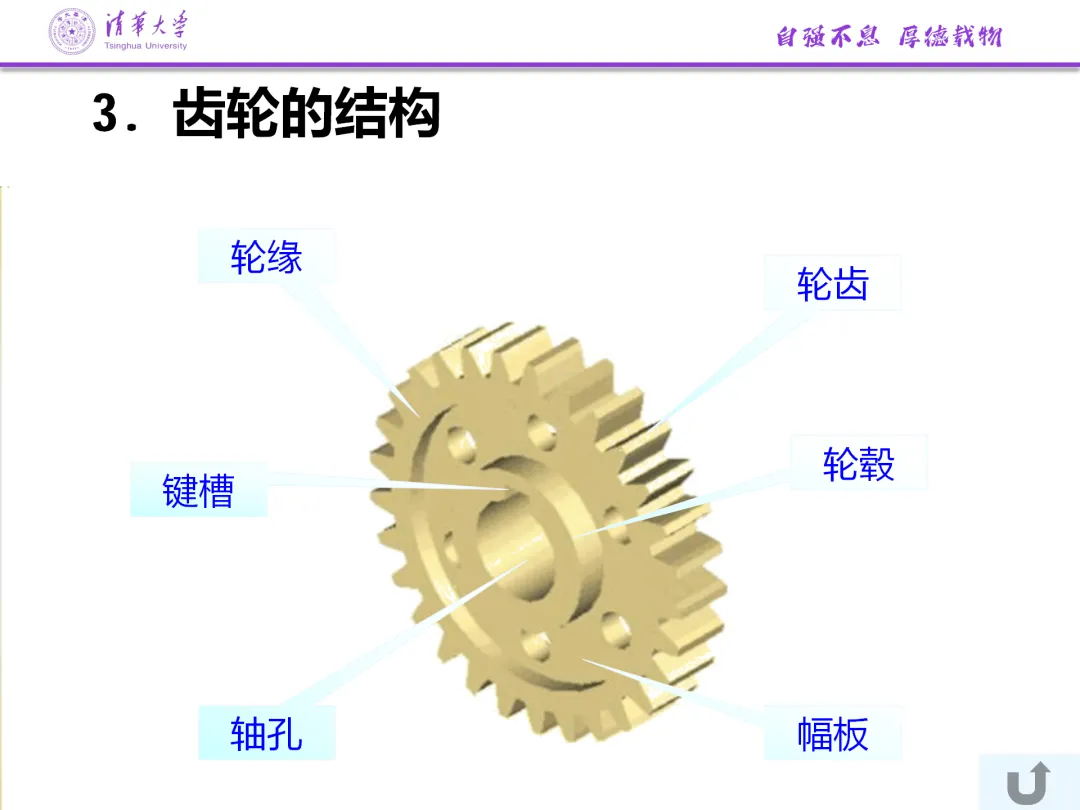

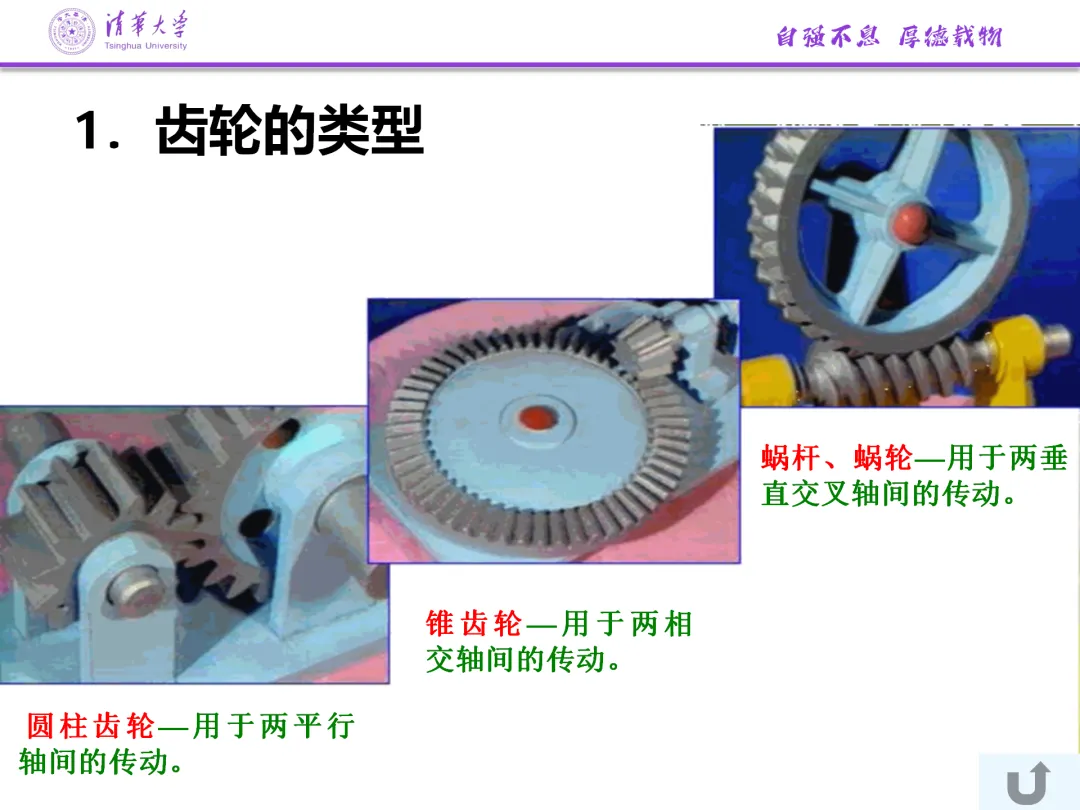

4. 齿轮

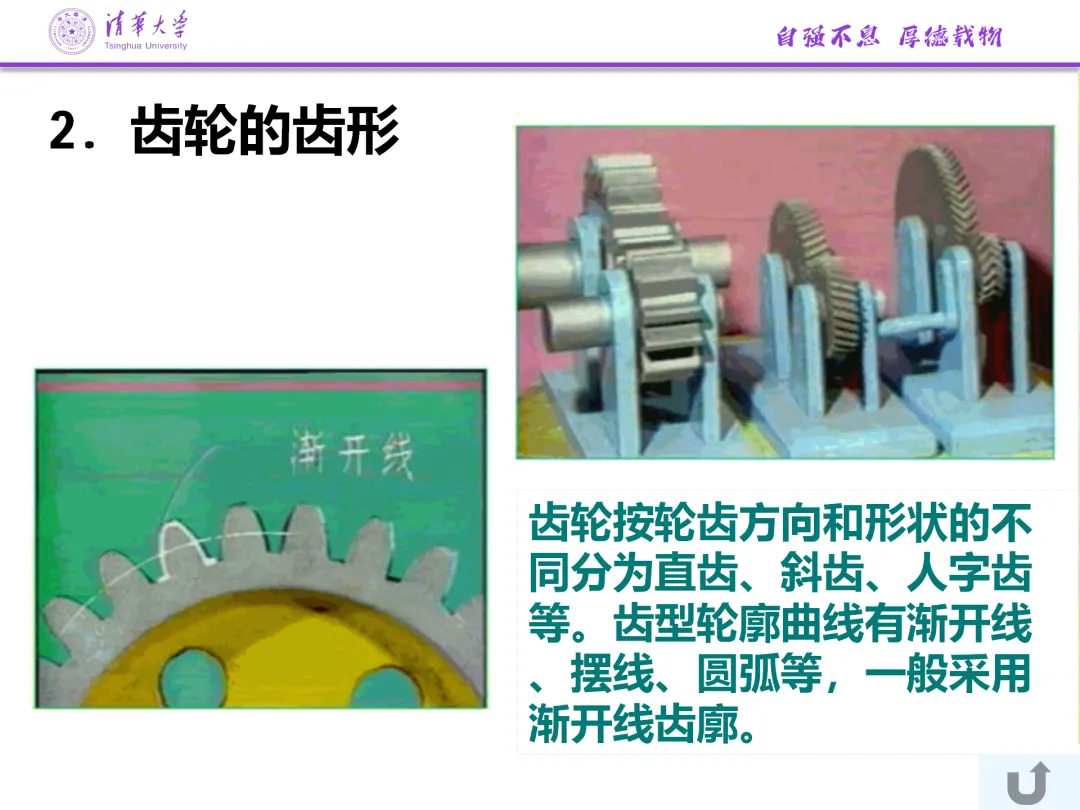

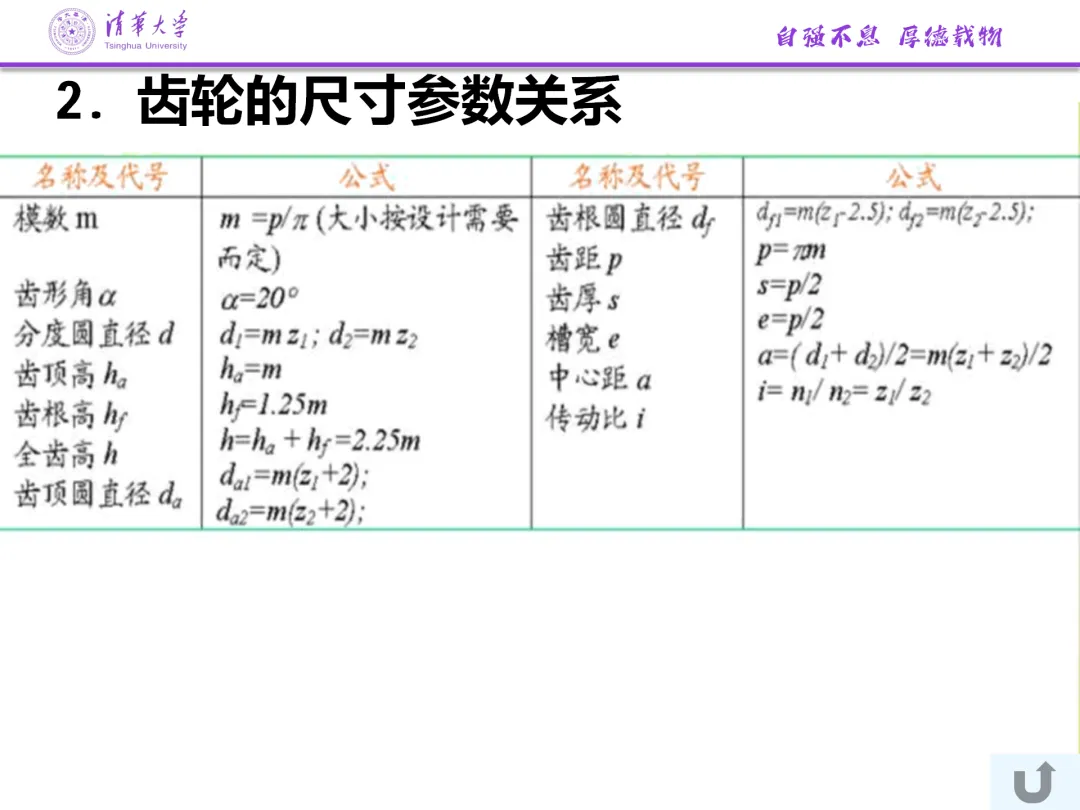

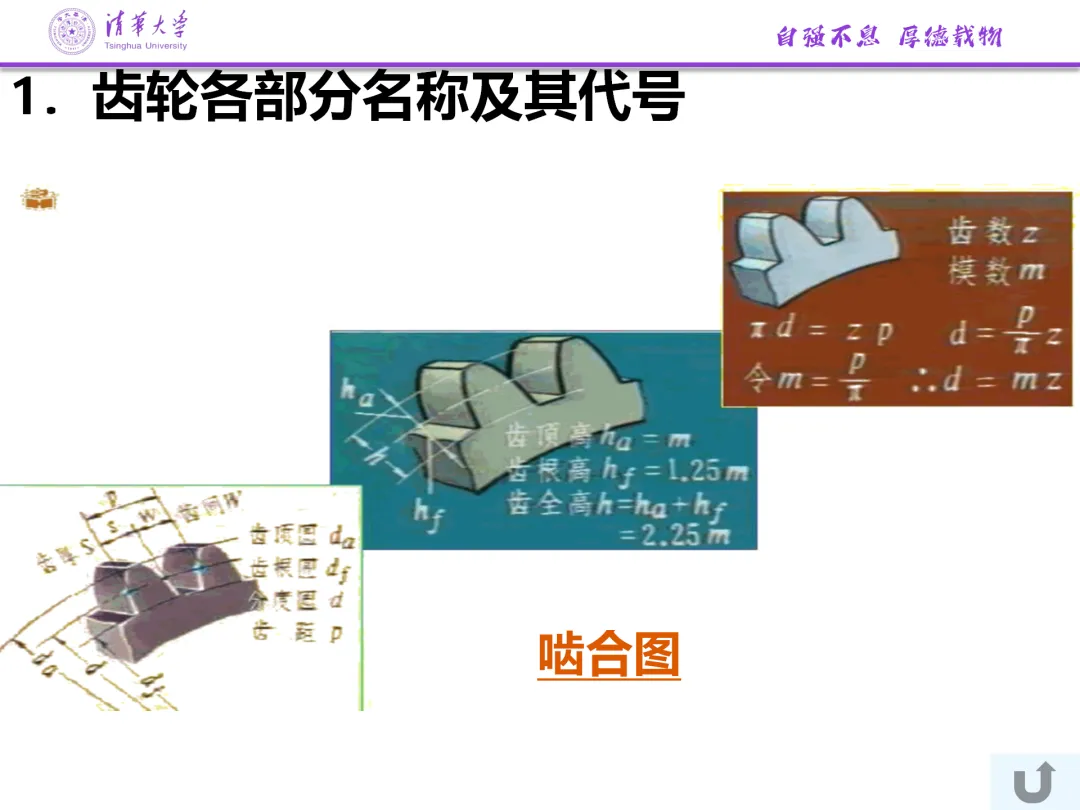

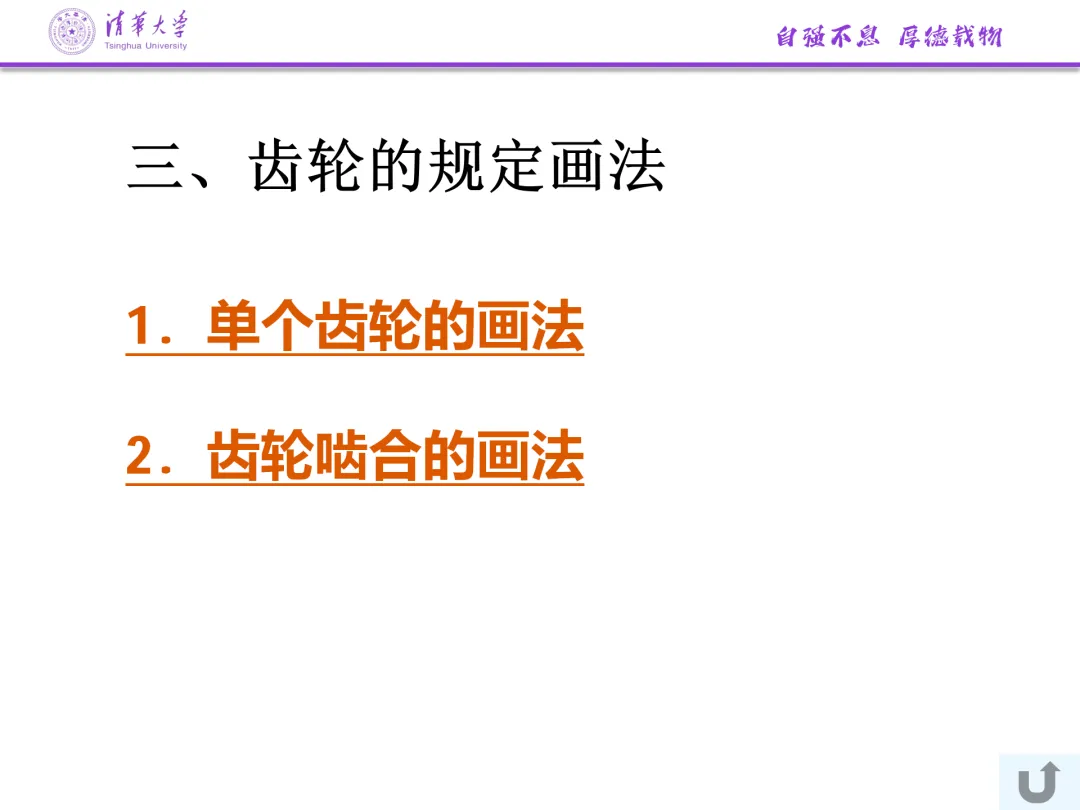

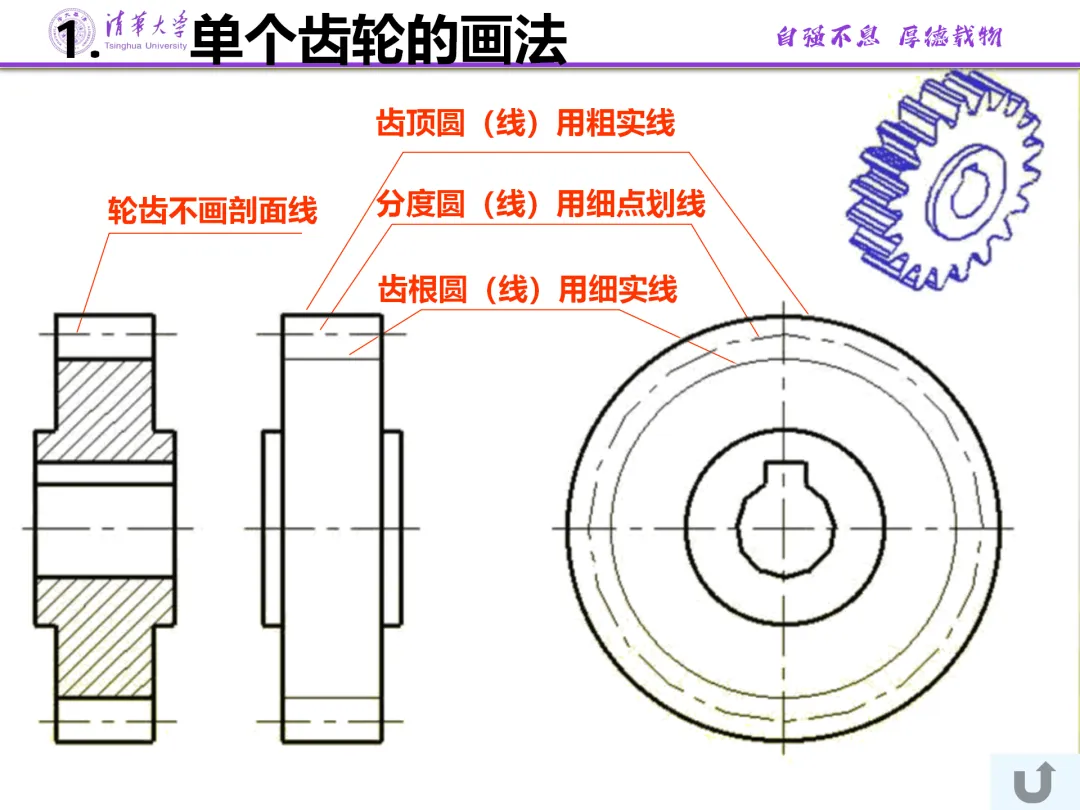

齿轮是常用的传动零件，直齿圆柱齿轮的画法最为基础。单个齿轮规定画法：齿顶圆和齿顶线用粗实线，分度圆和分度线用细点划线，齿根圆和齿根线通常省略不画，在剖视图中用细实线表示齿根线。

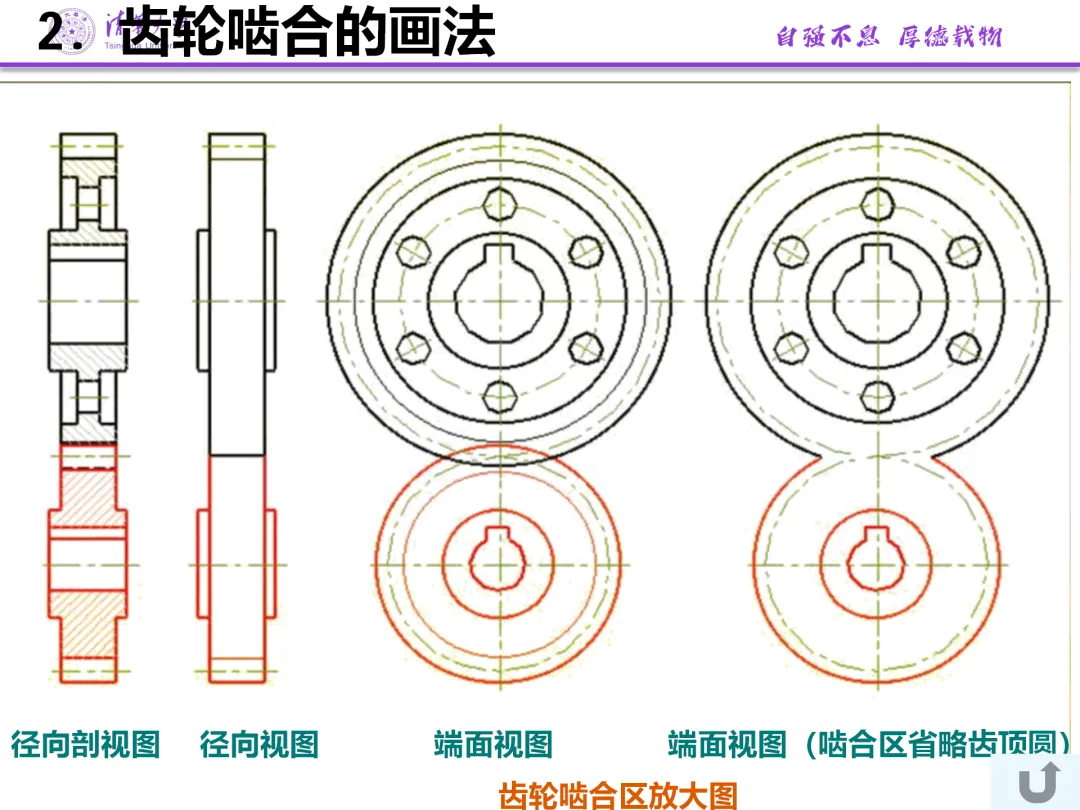

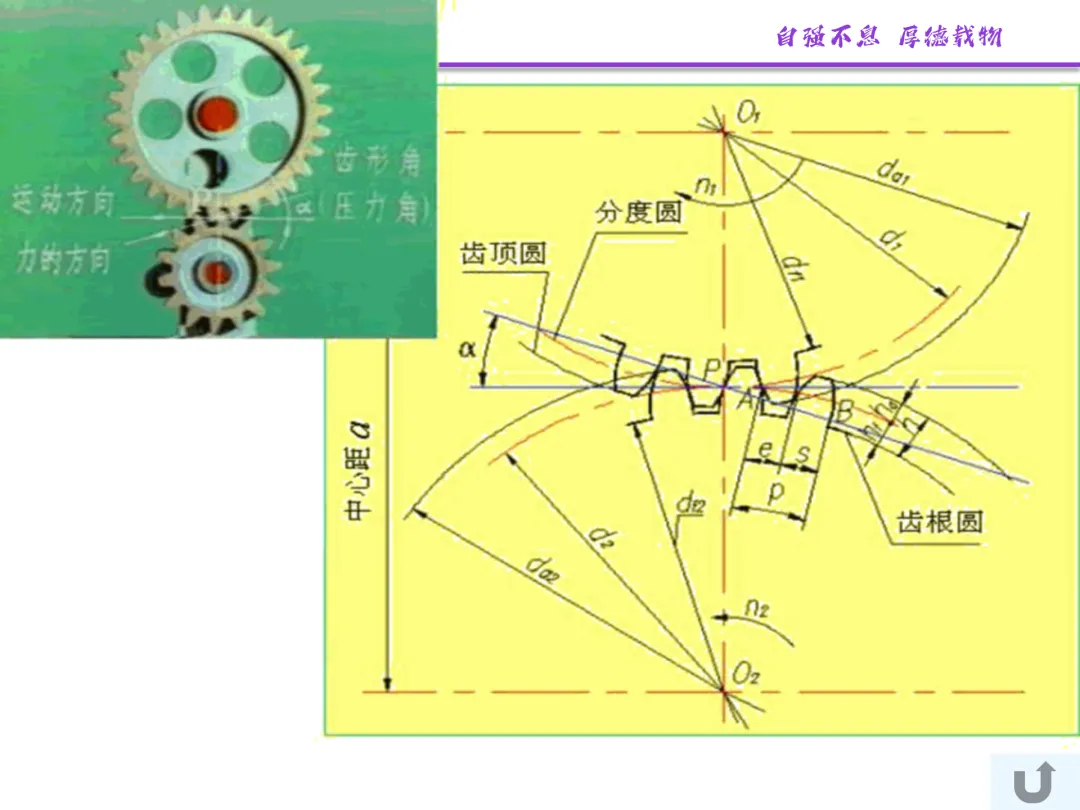

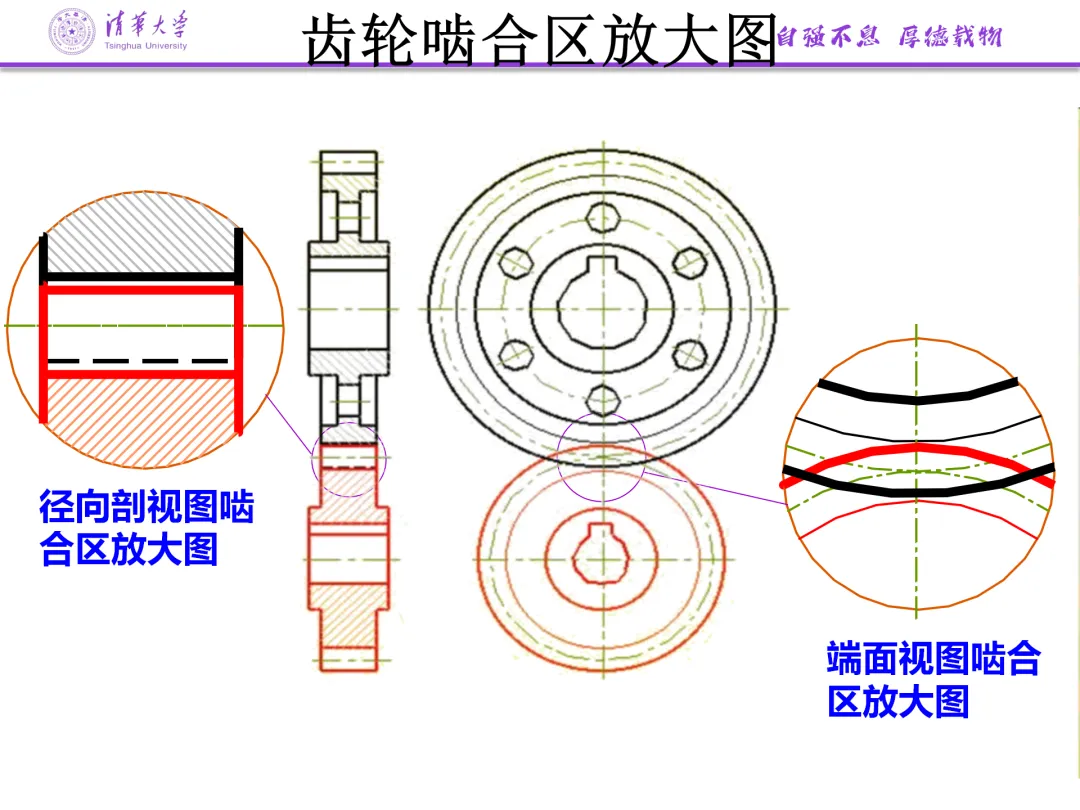

当剖切平面通过齿轮轴线时，轮齿按不剖处理。一对齿轮啮合画法：在啮合区内，两齿轮的分度圆相切，其中一个齿轮的齿顶线画成粗实线，另一个被遮挡部分画成虚线或省略；需注意齿顶高与齿根高之间留有0.25m（模数）的顶隙。

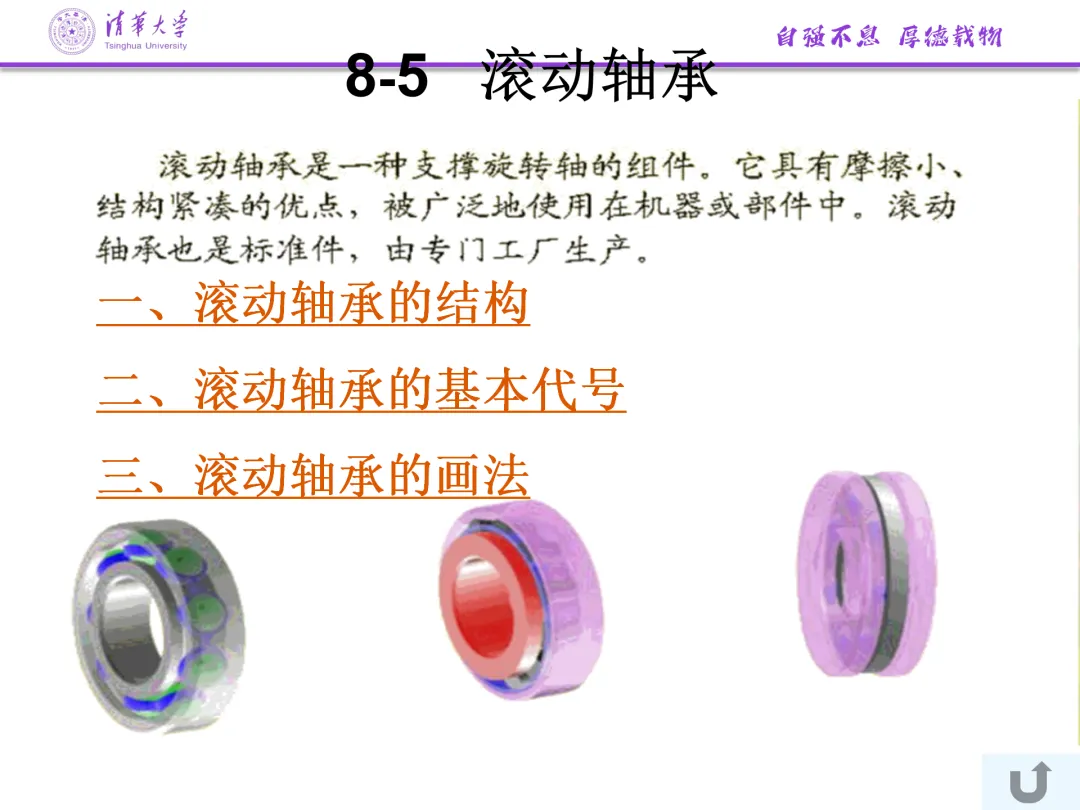

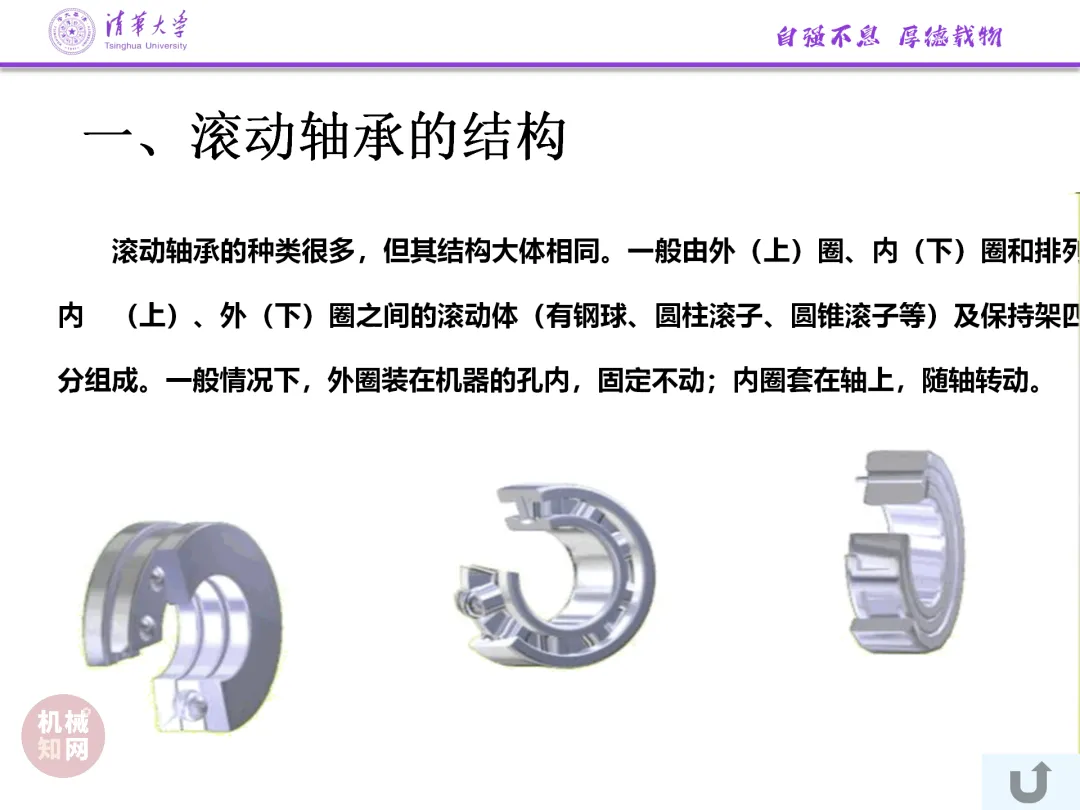

5. 滚动轴承

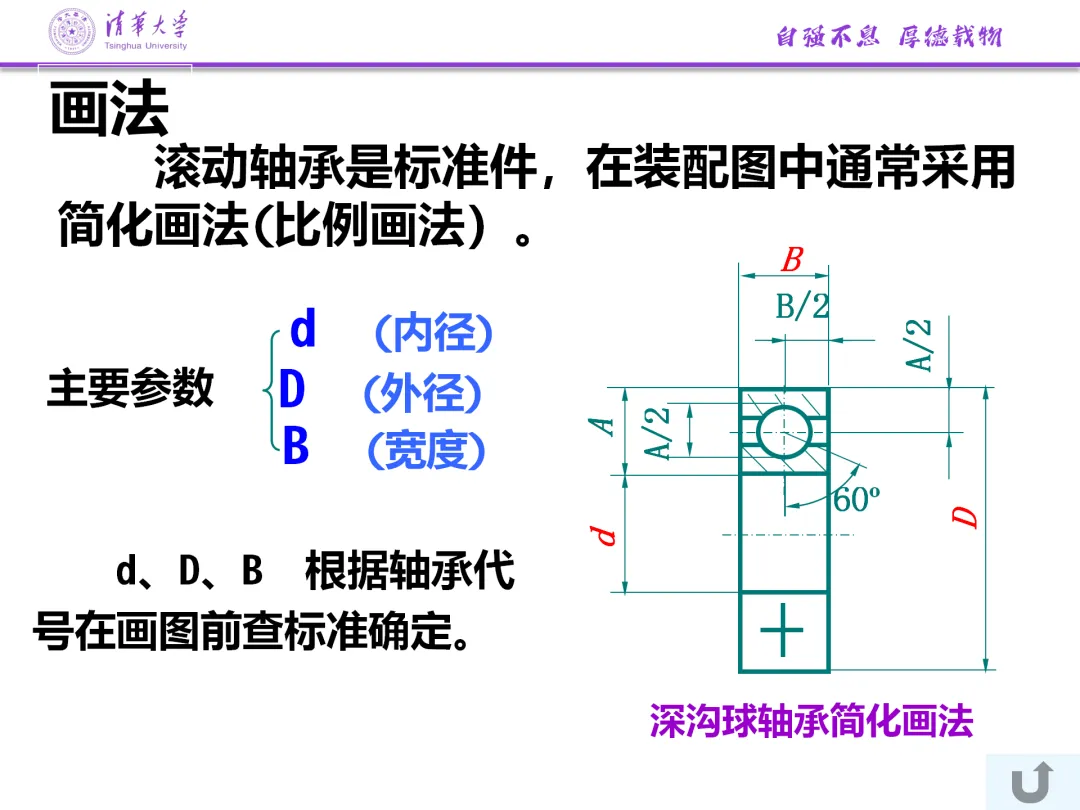

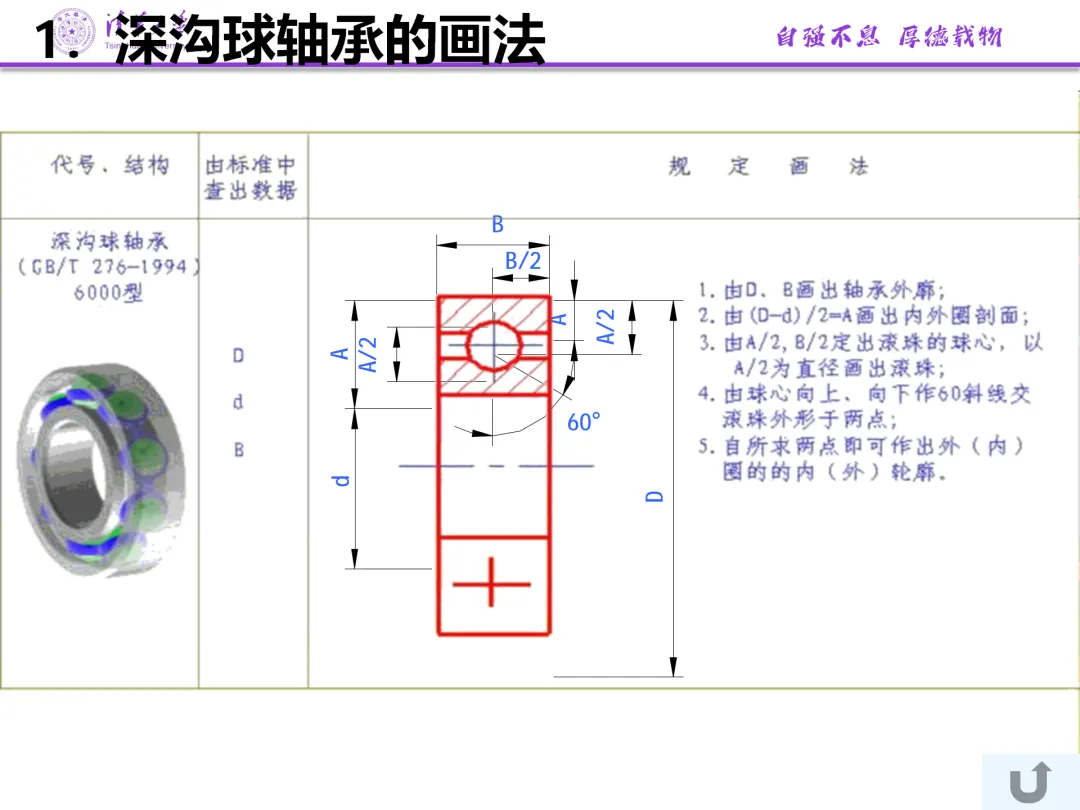

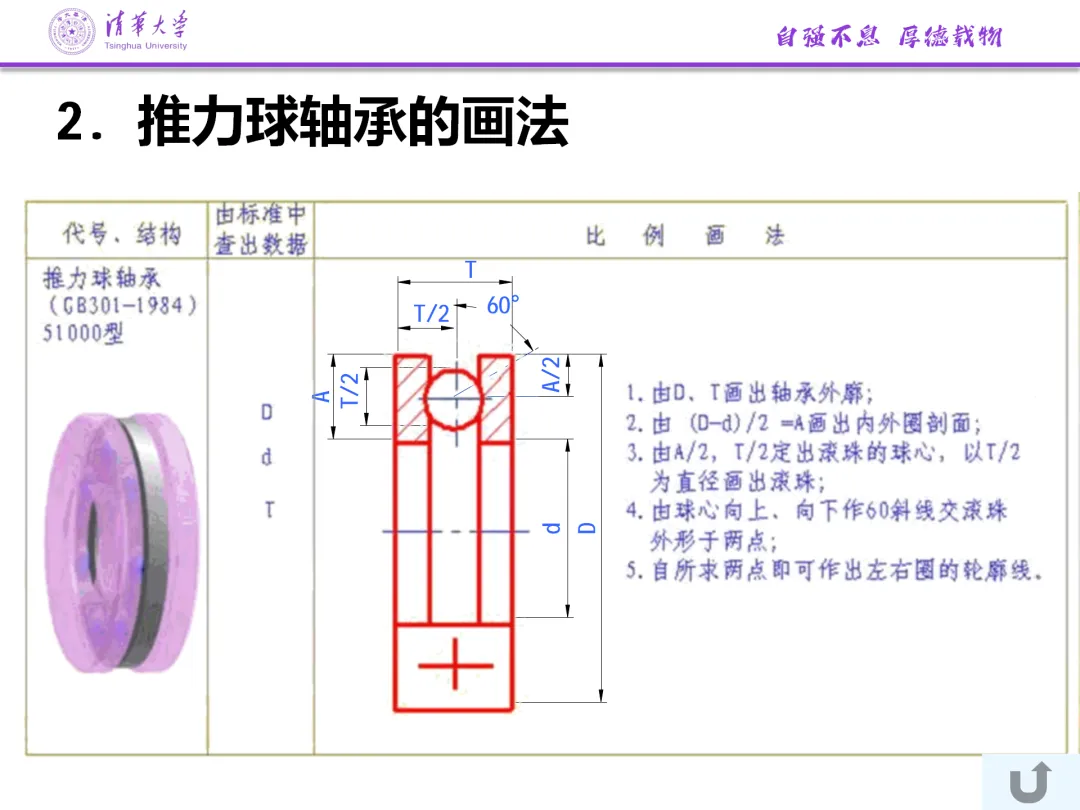

滚动轴承是标准部件，在装配图中无需画出真实形状，而采用简化画法。国家标准规定了三种画法：通用画法、特征画法和规定画法。

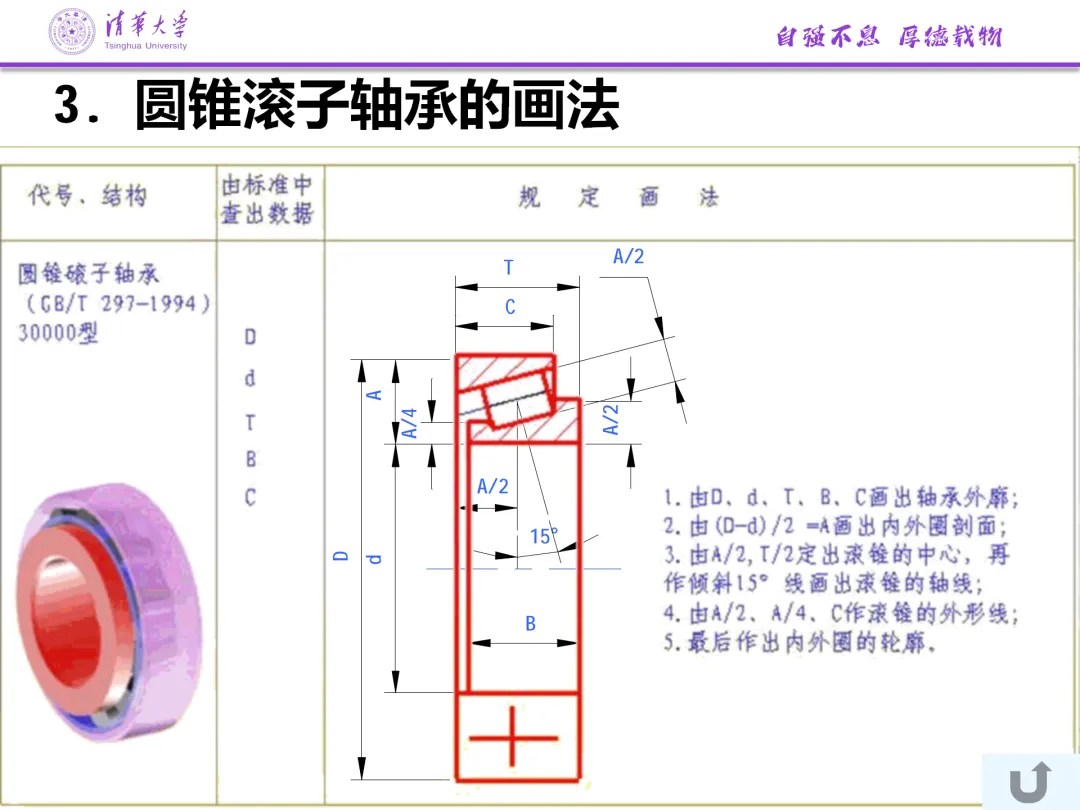

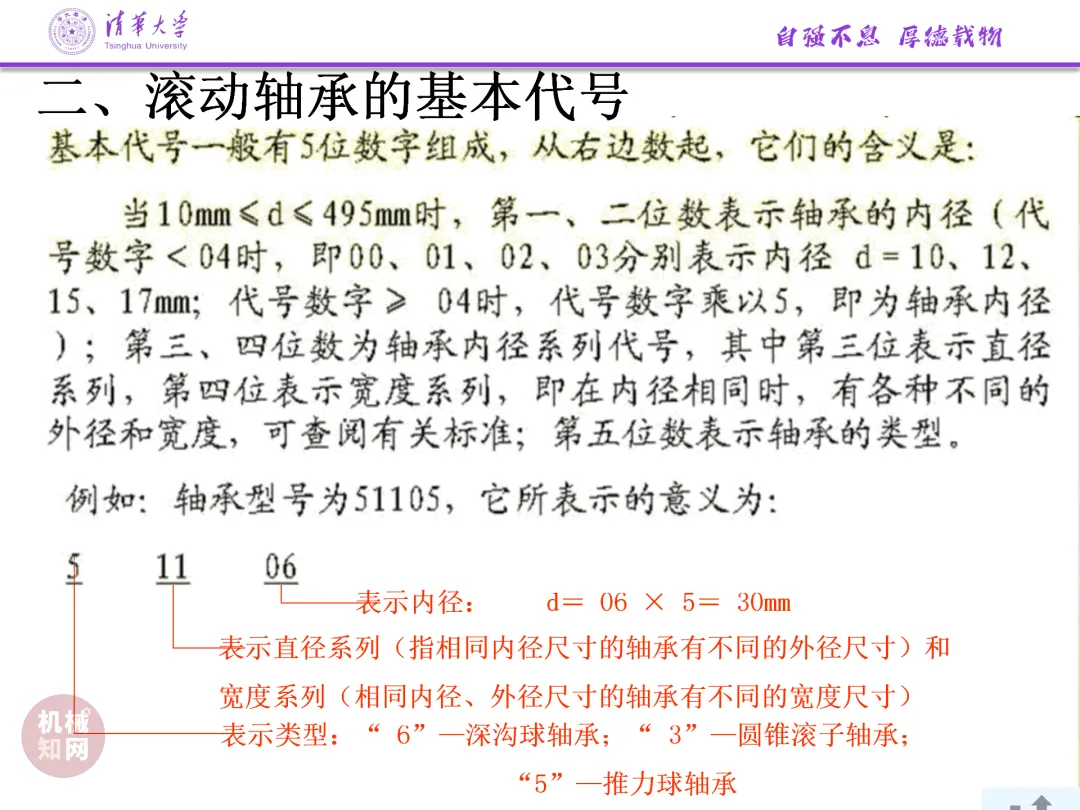

在装配图中，最常用的是特征画法：只需画出轴承的轮廓，并在内圈和外圈相应位置用粗实线画出表示滚动体特征的交叉线条或矩形，既简化了绘图，又明确了轴承的类型和安装位置。滚动轴承的标记通常包含轴承类型、尺寸系列、内径等代号，如深沟球轴承、角接触球轴承等。
6. 弹簧

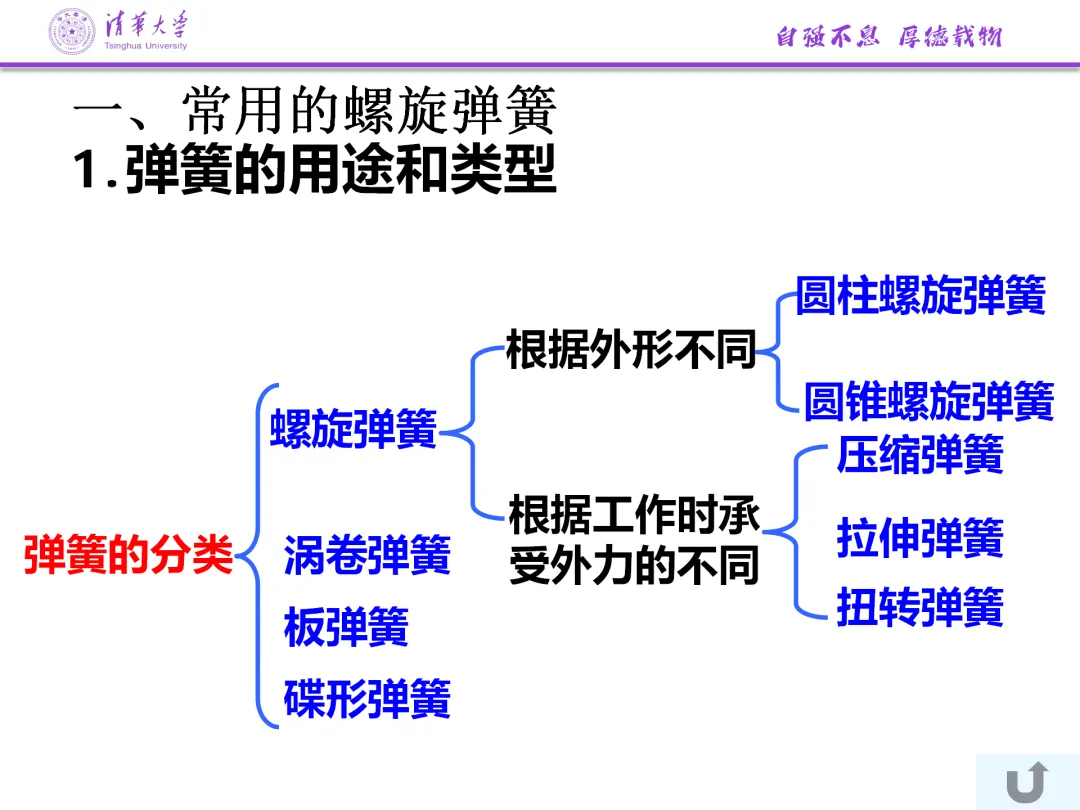

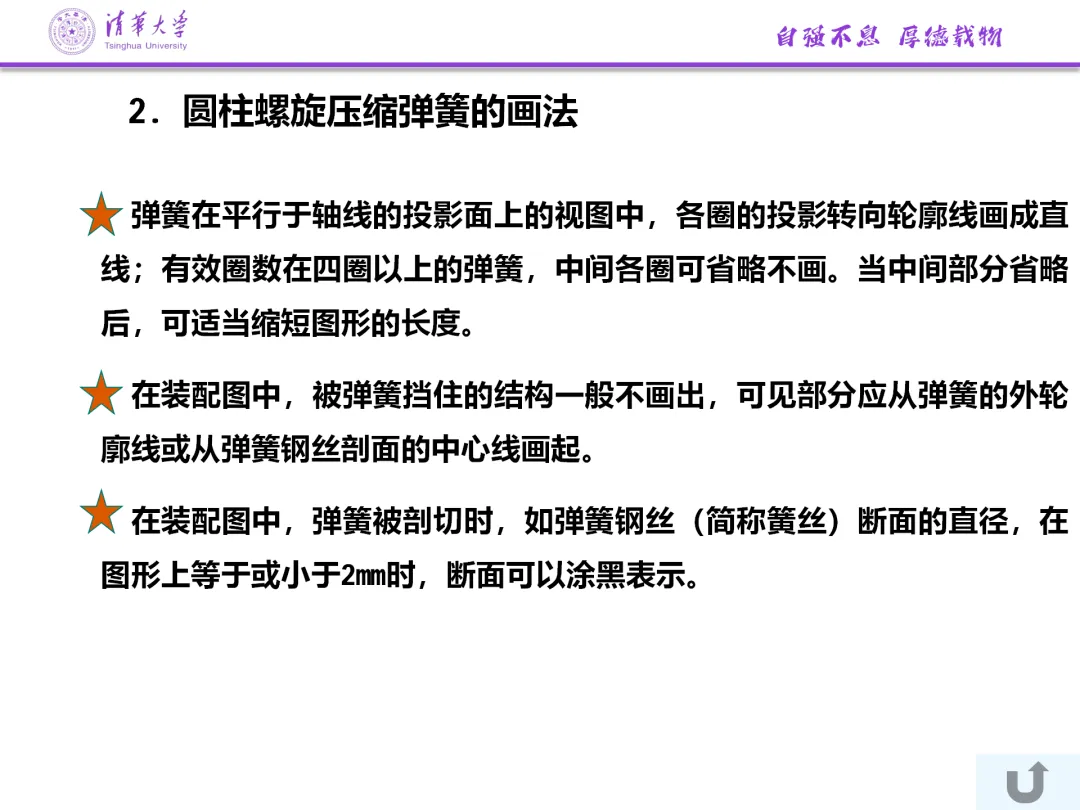

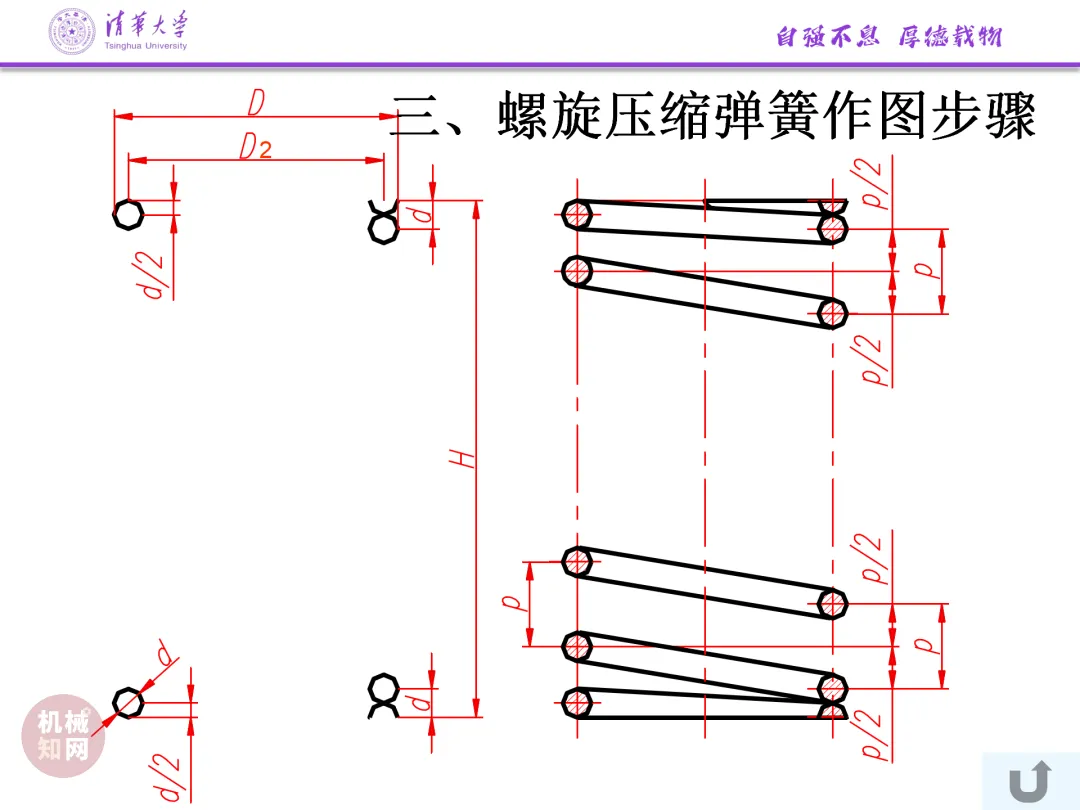

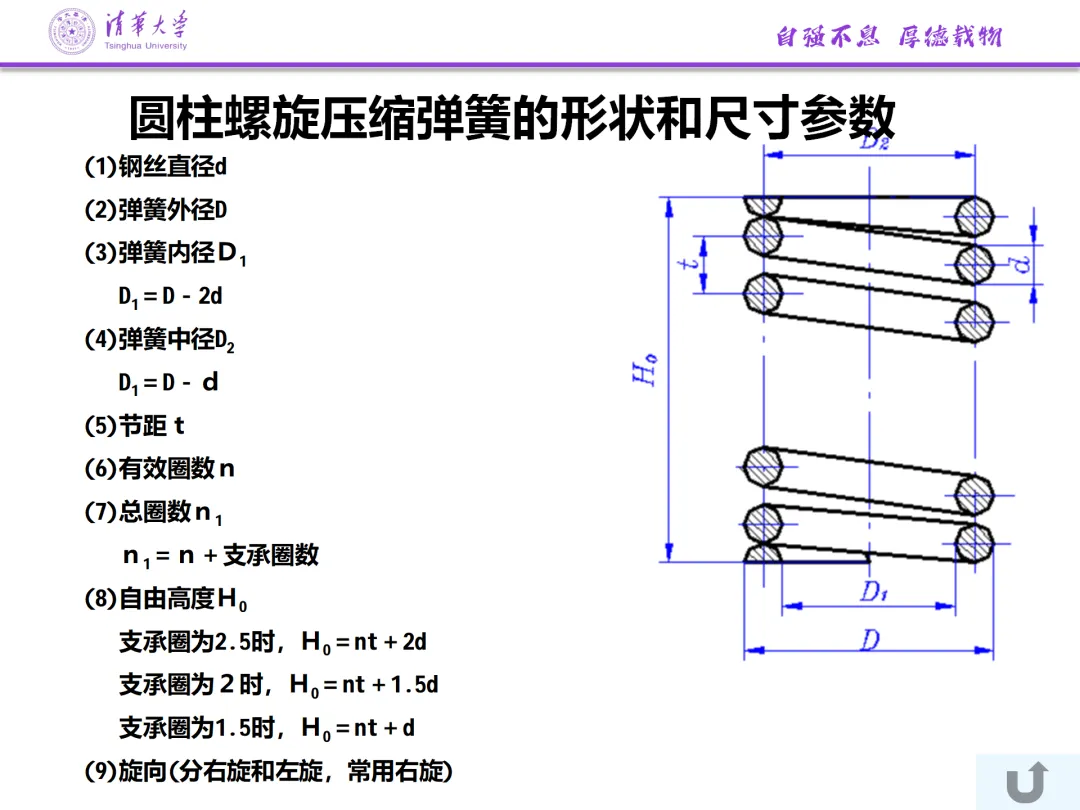

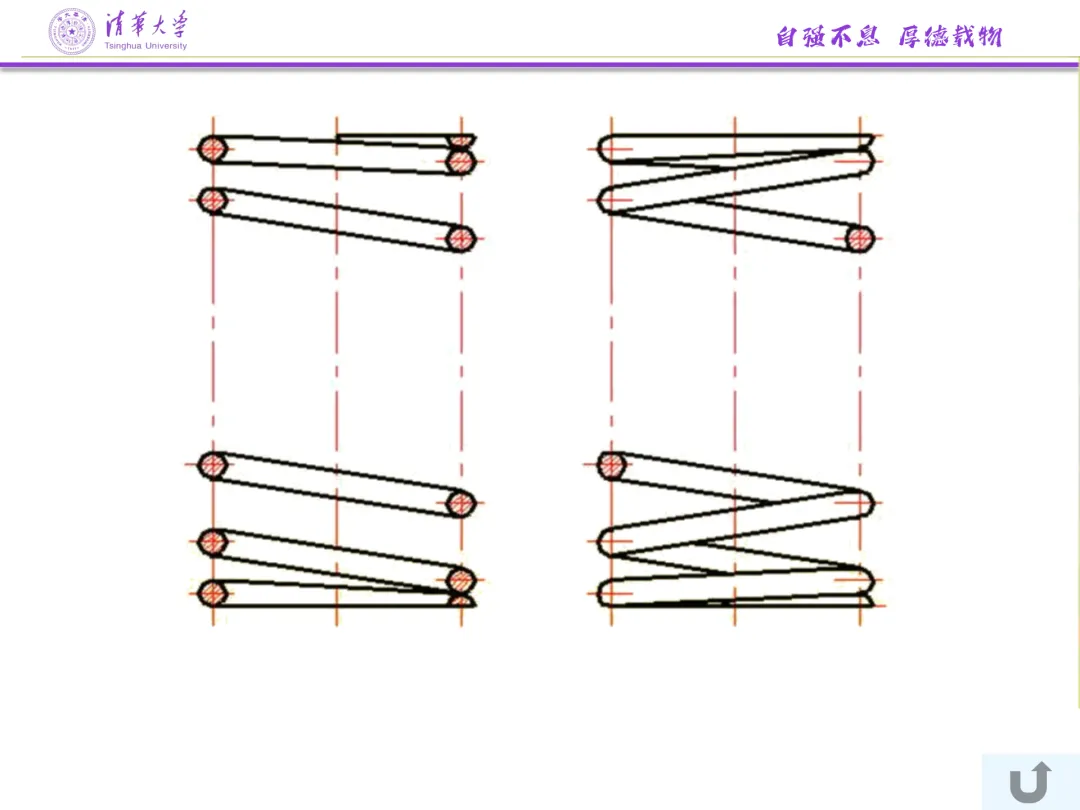

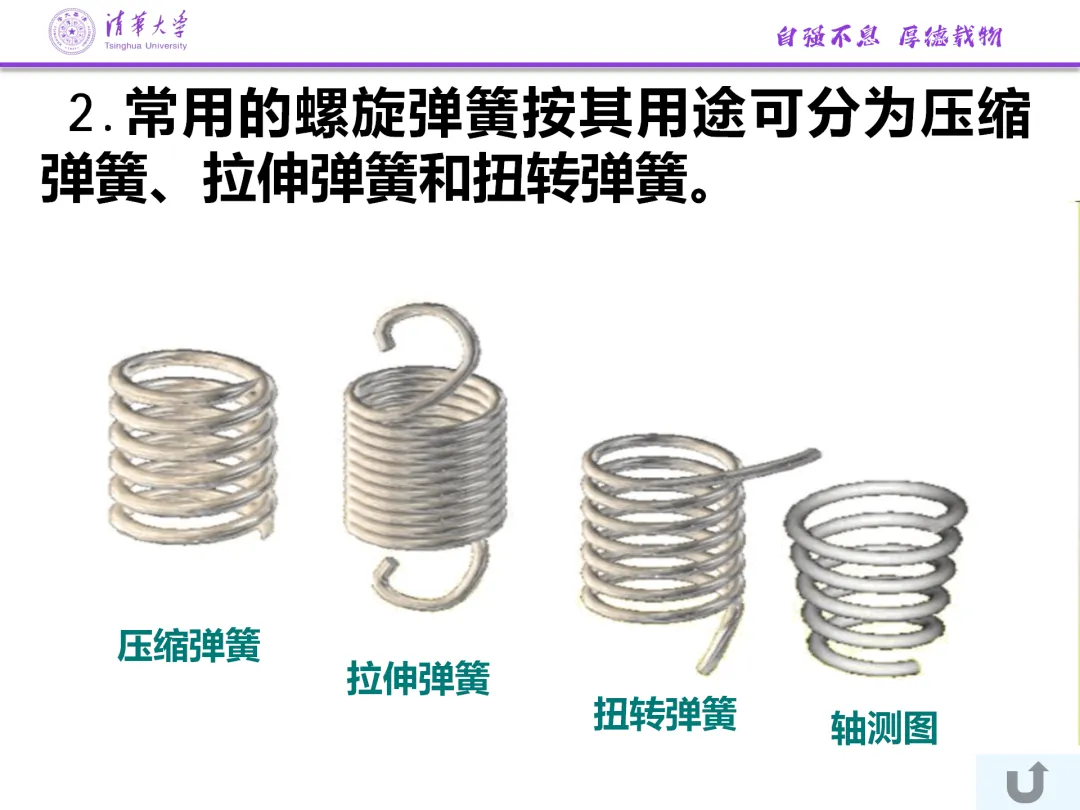

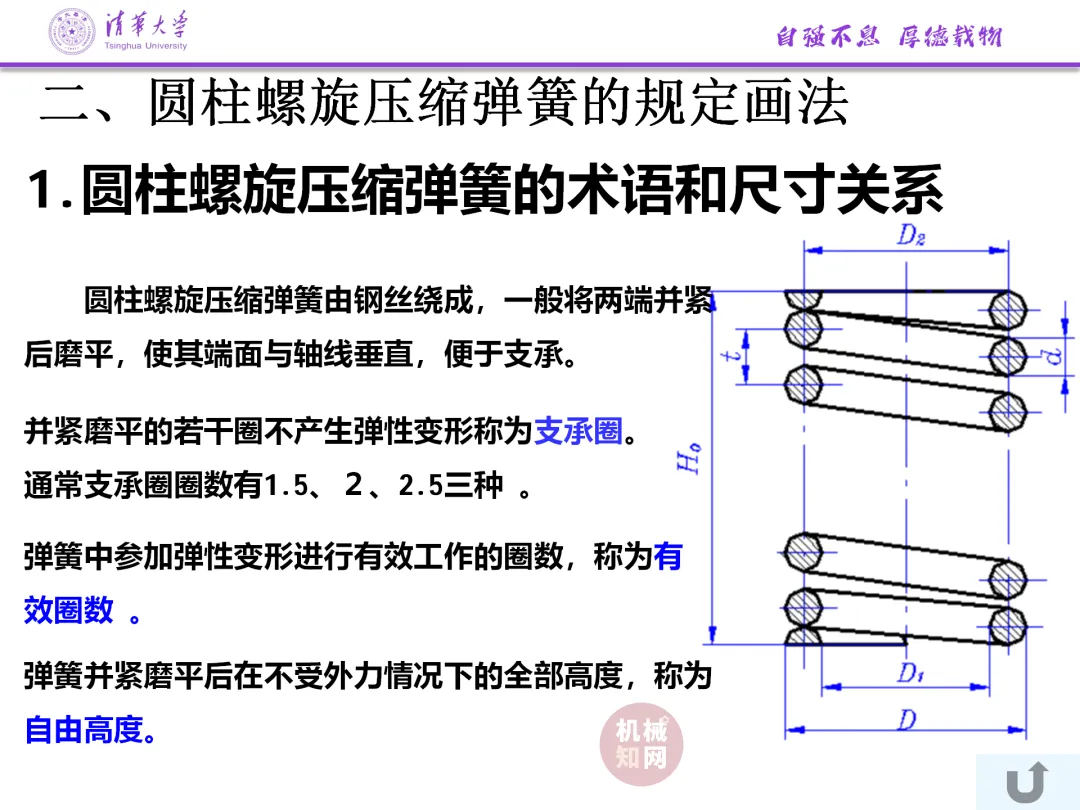

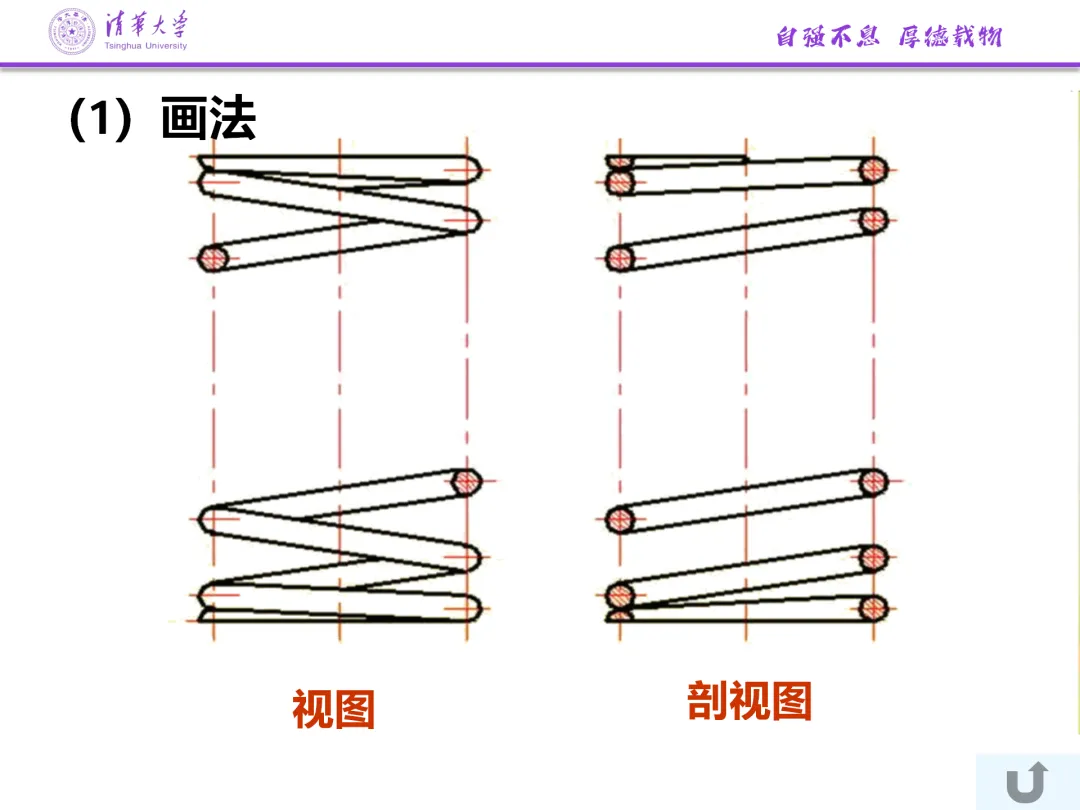

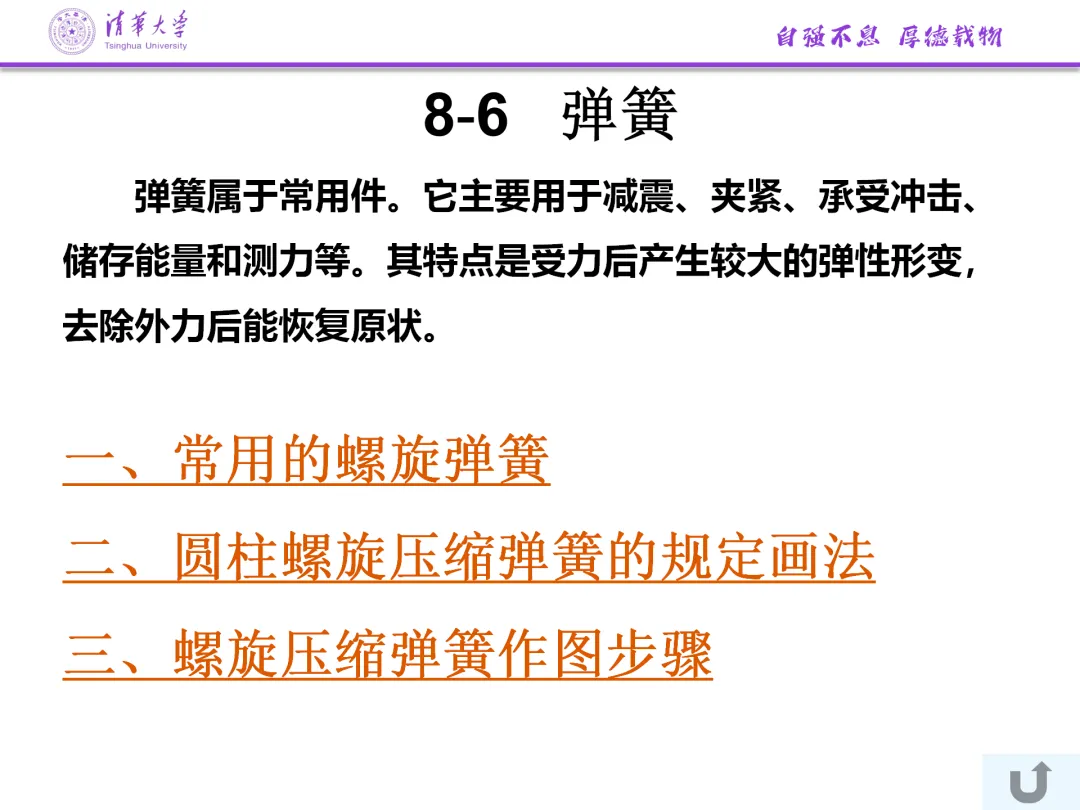

弹簧主要用于减振、储能或复位，常见类型有圆柱螺旋压缩弹簧、拉伸弹簧和扭转弹簧。画法规定：在平行于弹簧轴线的投影视图中，各圈的轮廓线画成直线（代替螺旋线）。

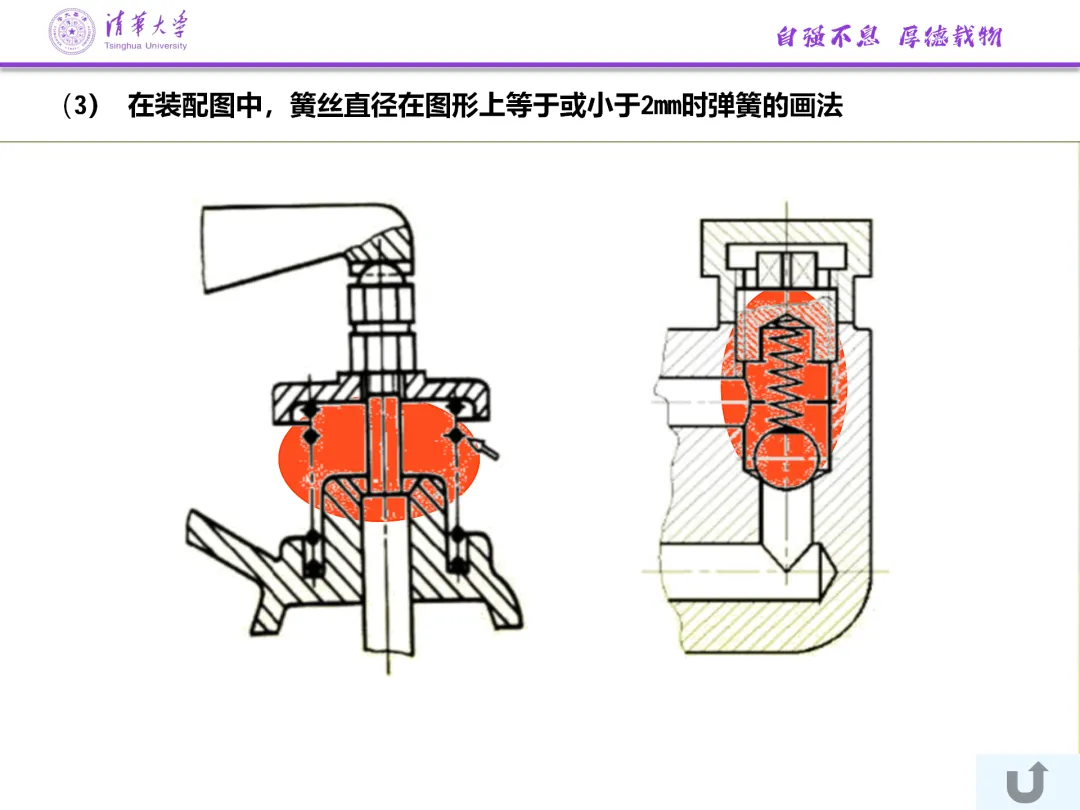

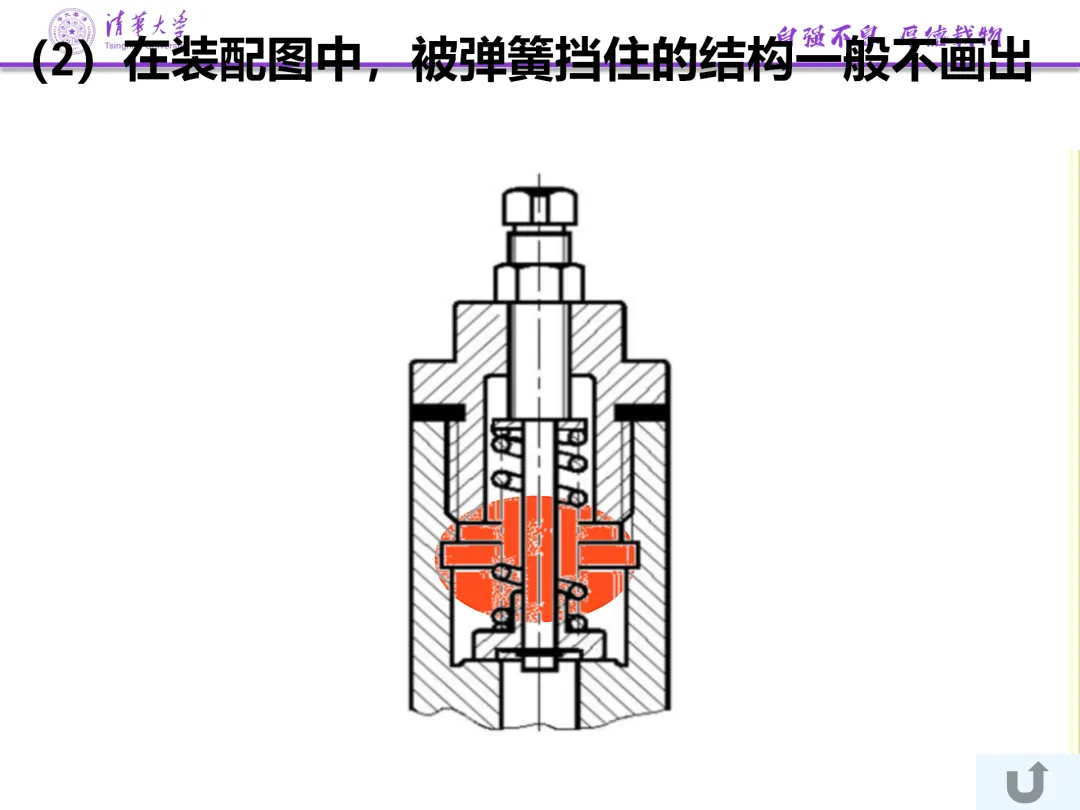

当弹簧圈数较多时，允许中间部分省略不画，只画出两端1～2圈，中间用细点划线连接，并适当缩短图形长度。在剖视图中，弹簧的剖面线方向应与相邻零件区别，且当簧丝直径小于2mm时，可涂黑表示。绘制时需注意弹簧的参数：线径、圈数、自由高度、旋向等。
