PPT分享丨智能配电网数字孪生构建和应用关键技术研究
- 2026-06-06 23:46:58

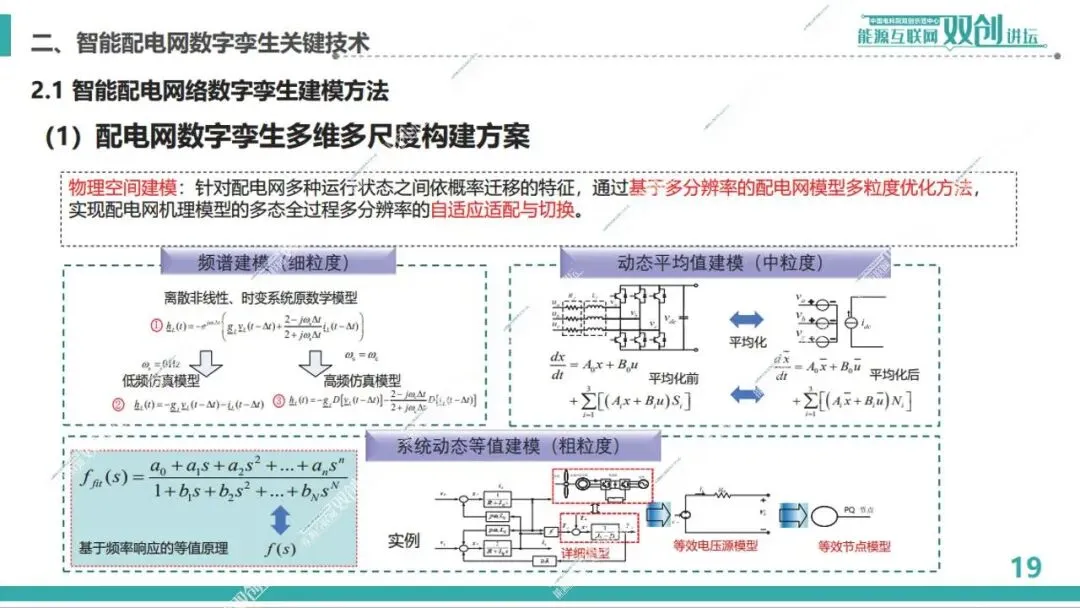

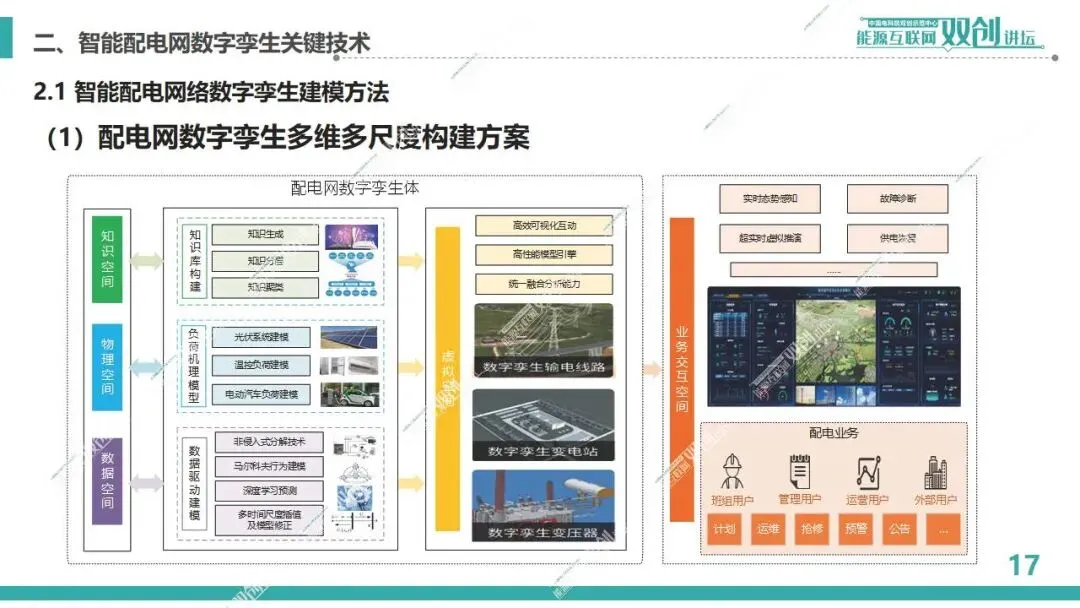

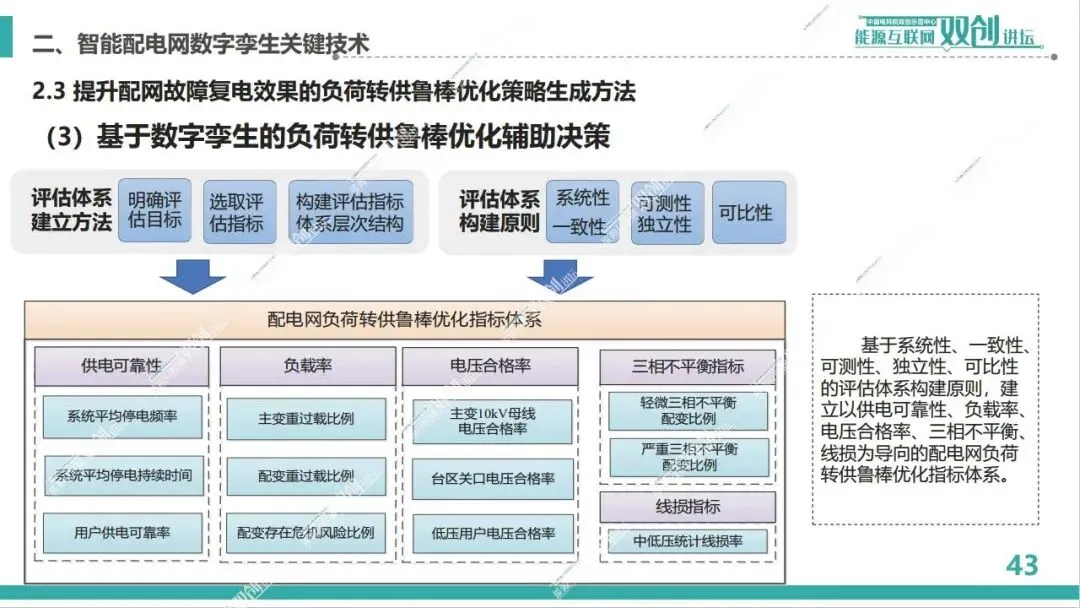

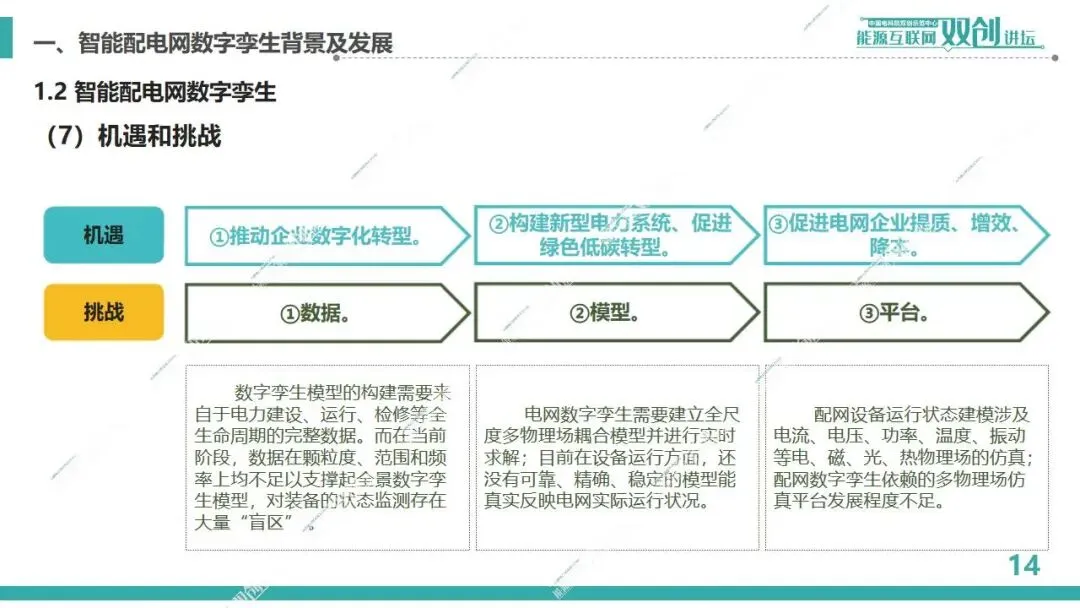

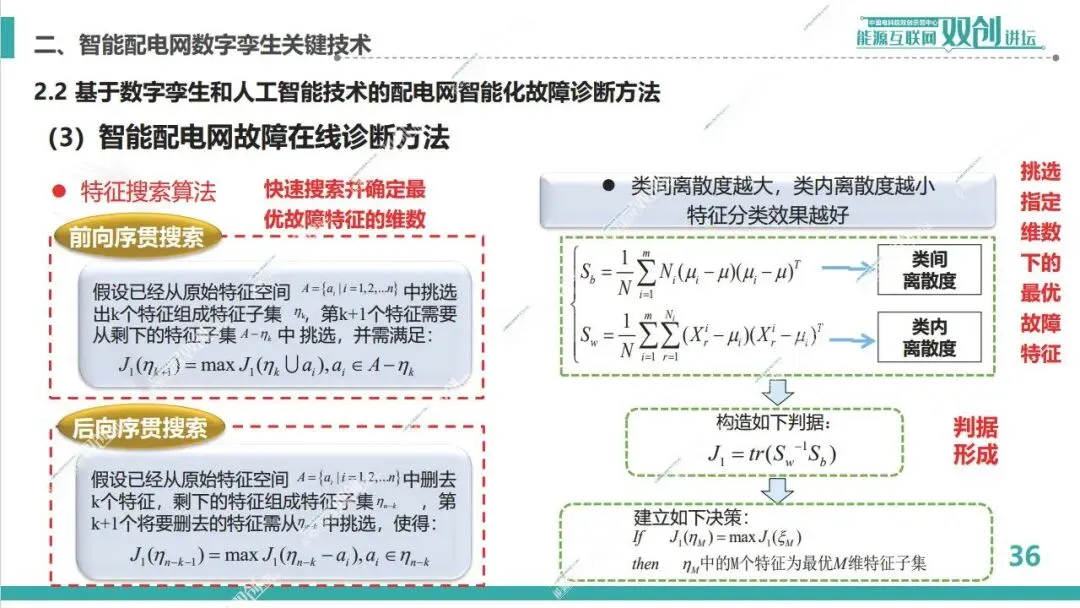

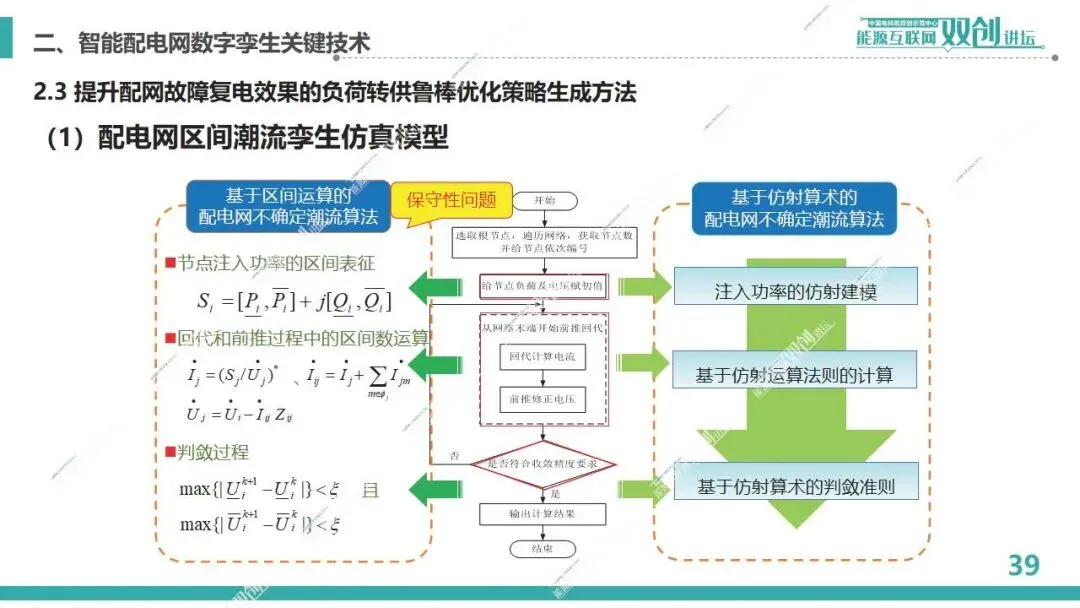

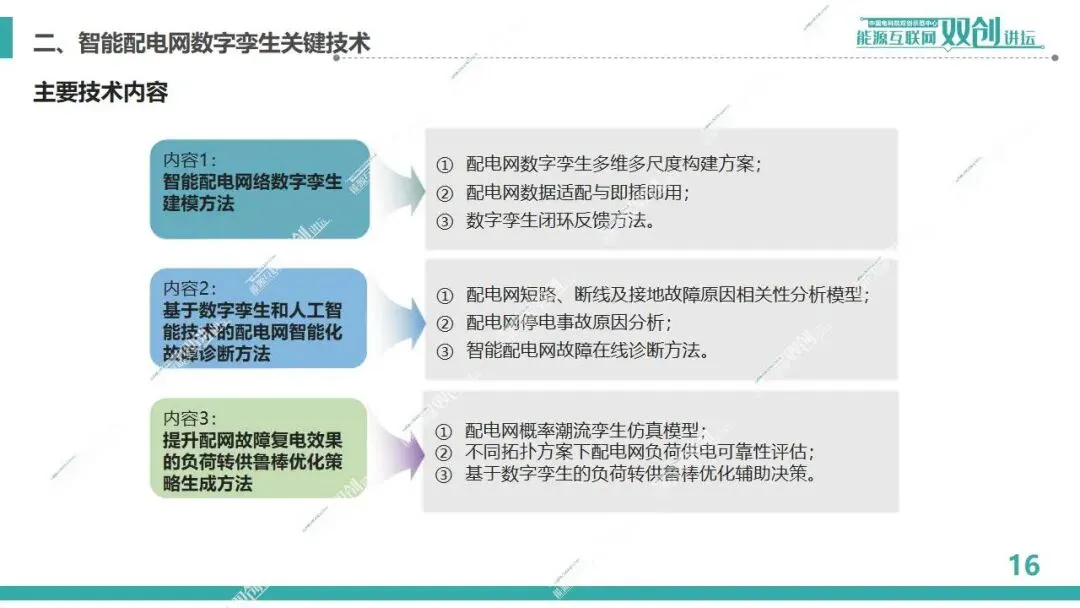

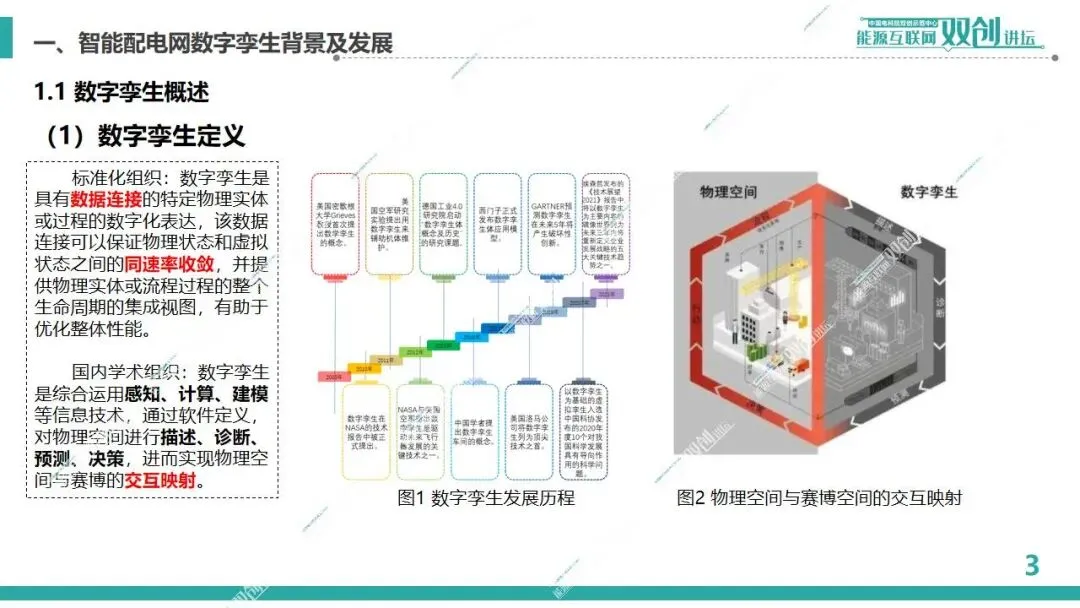

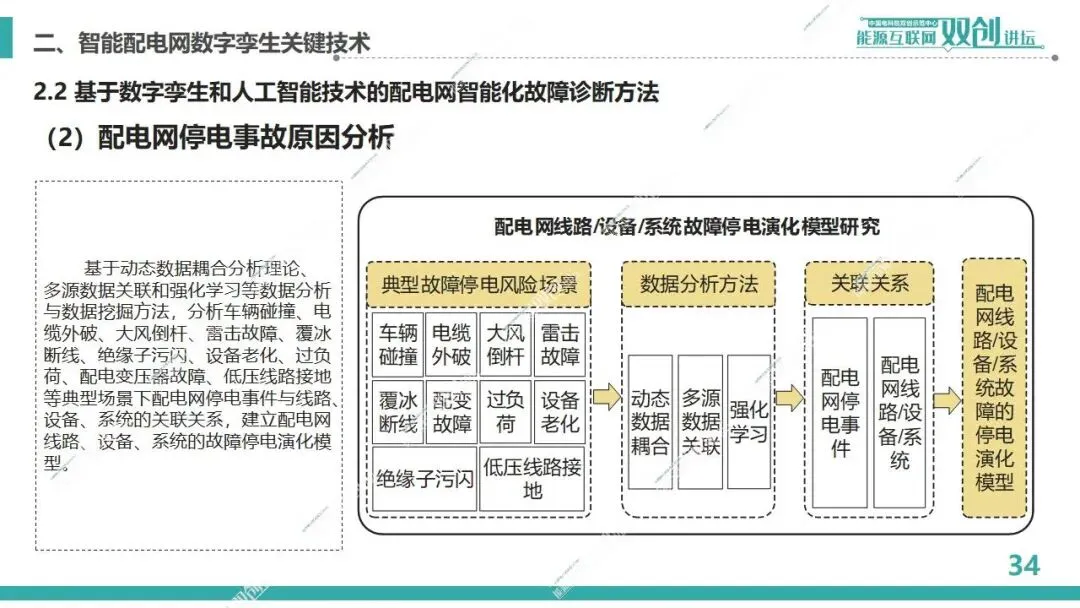

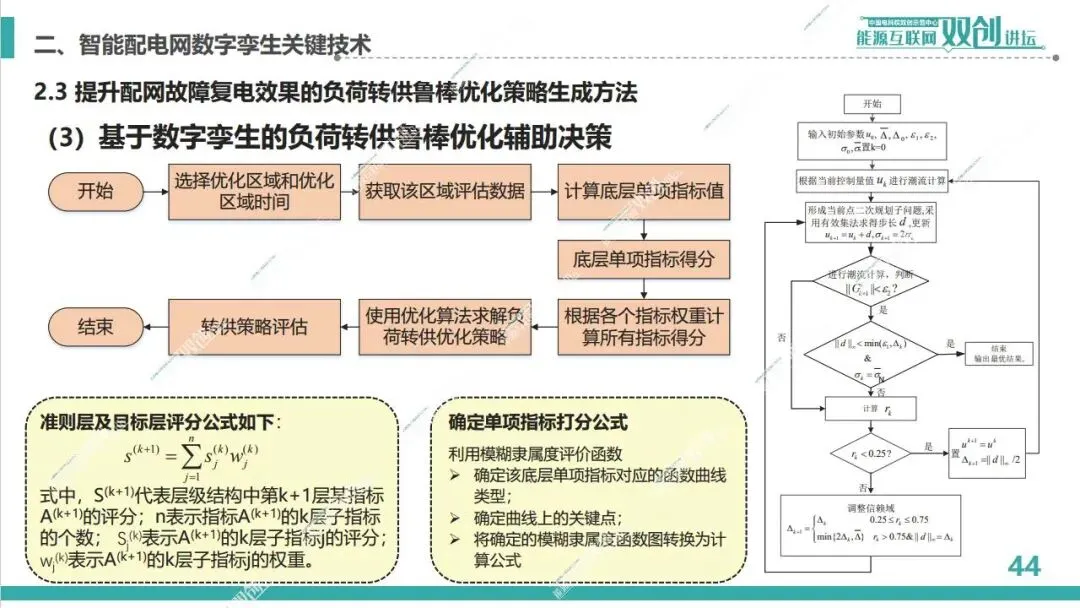

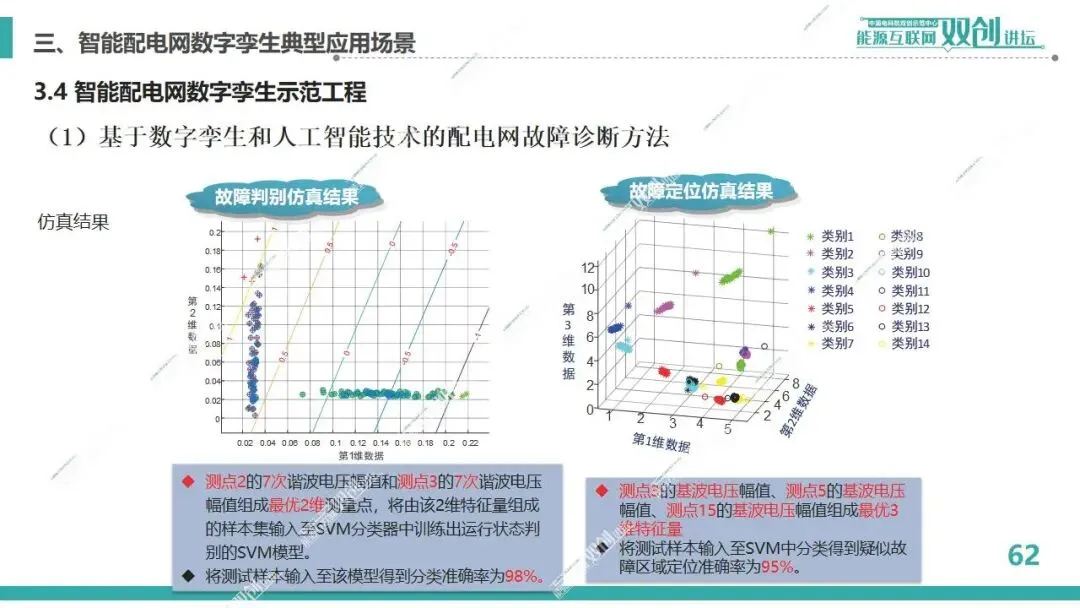

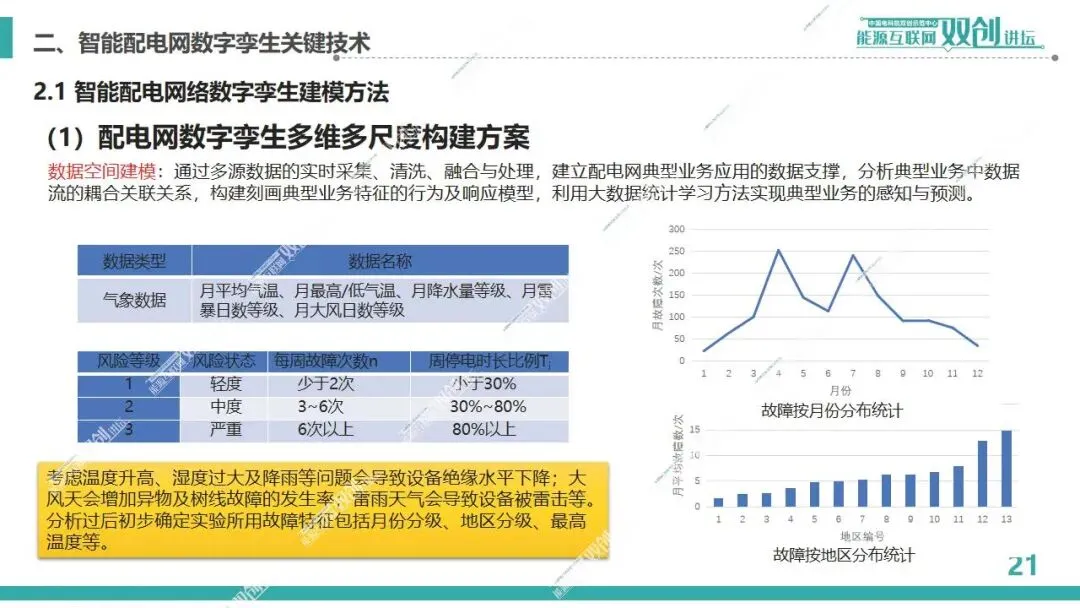

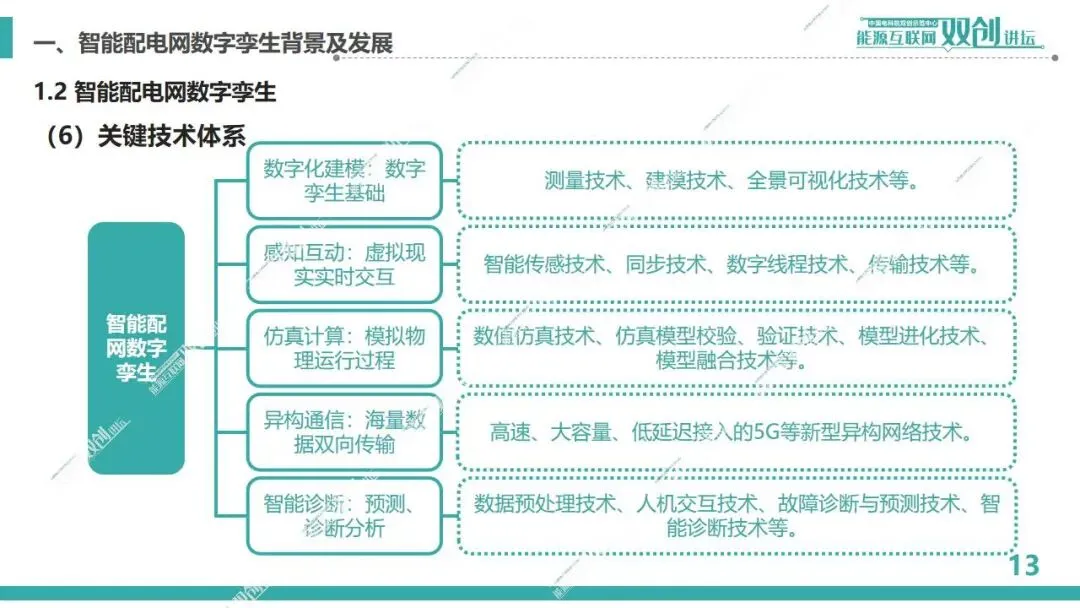

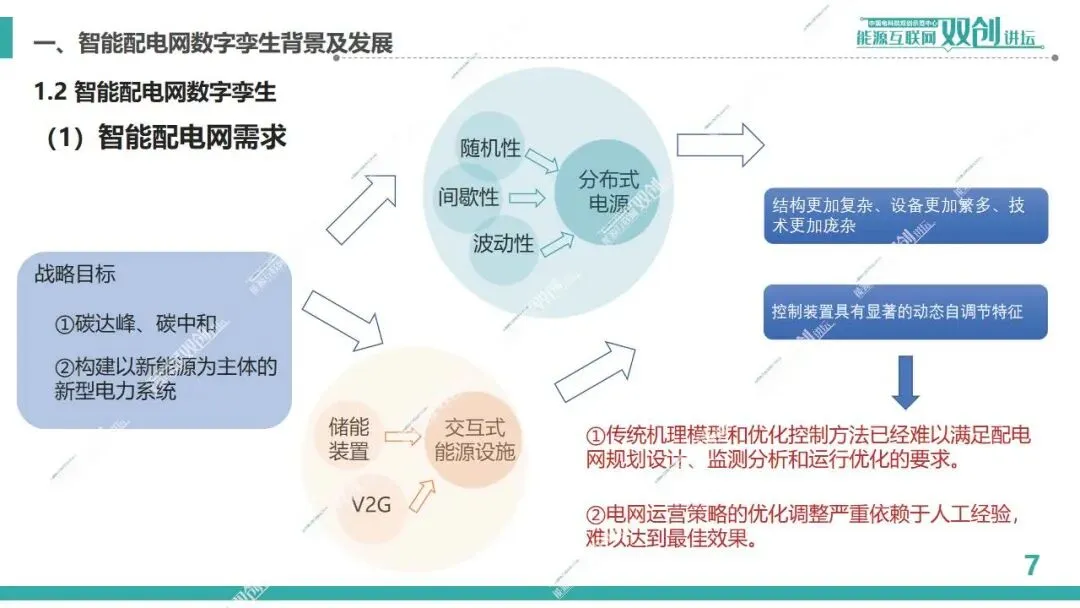

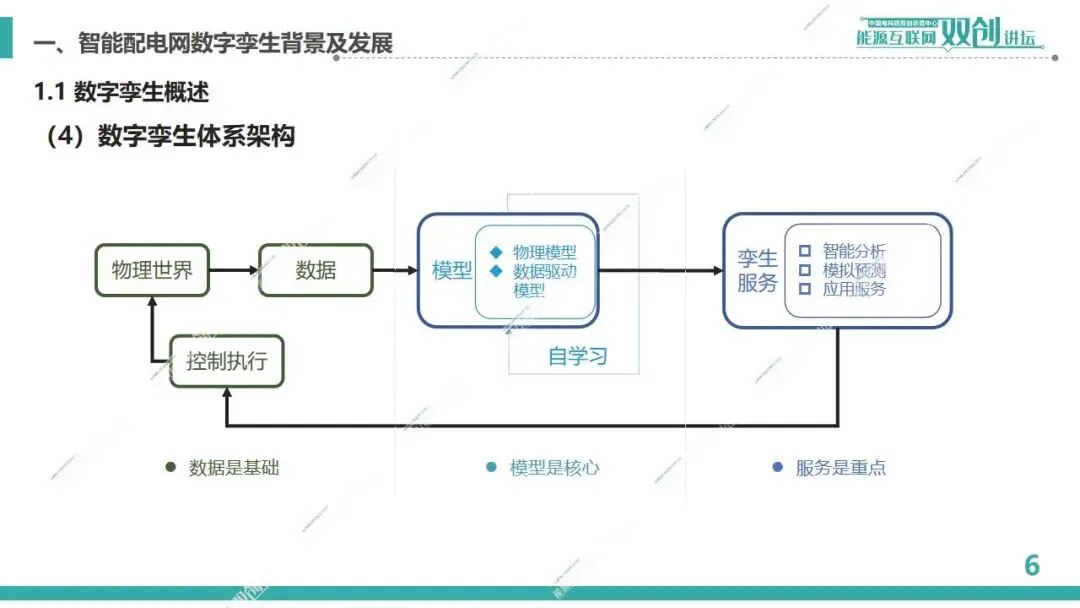

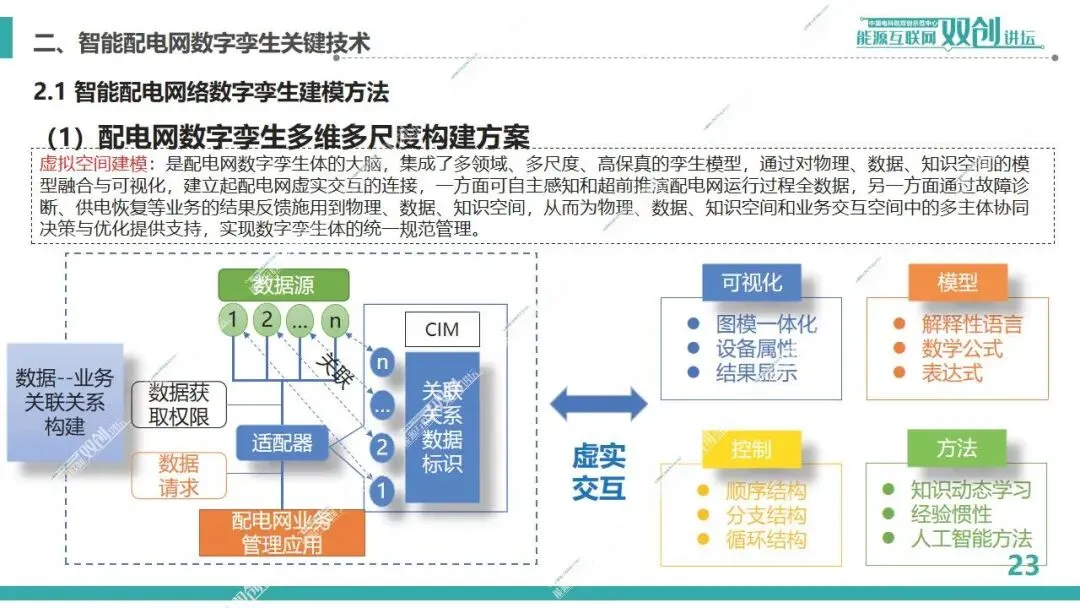

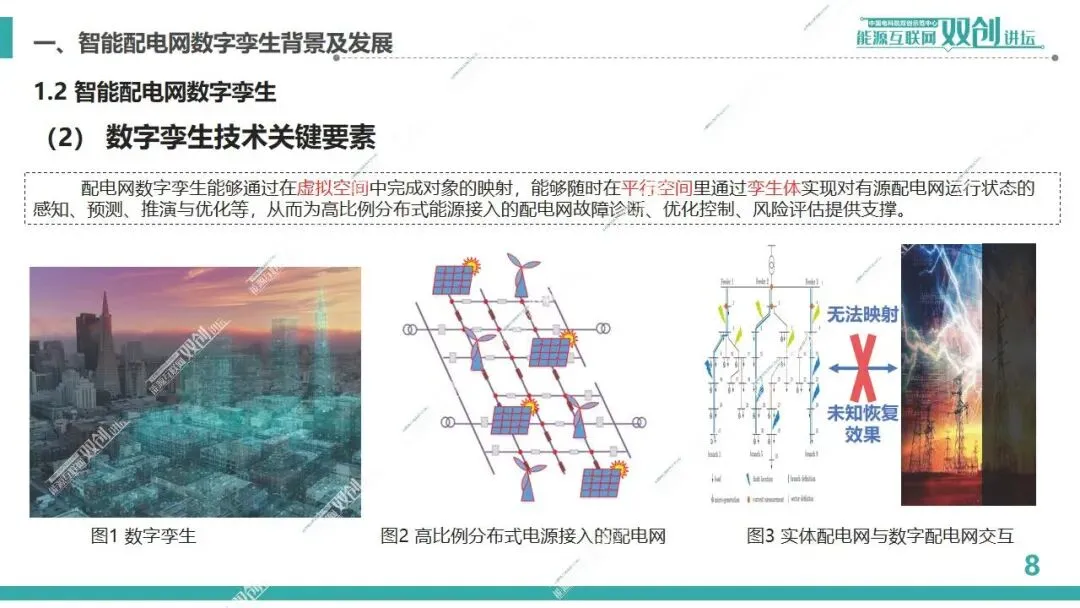

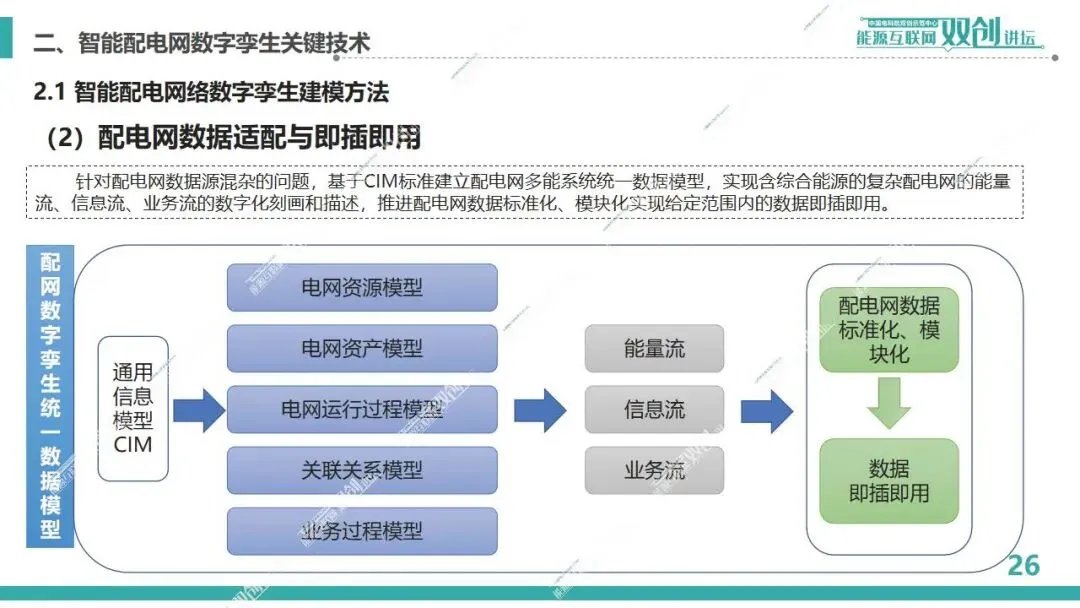

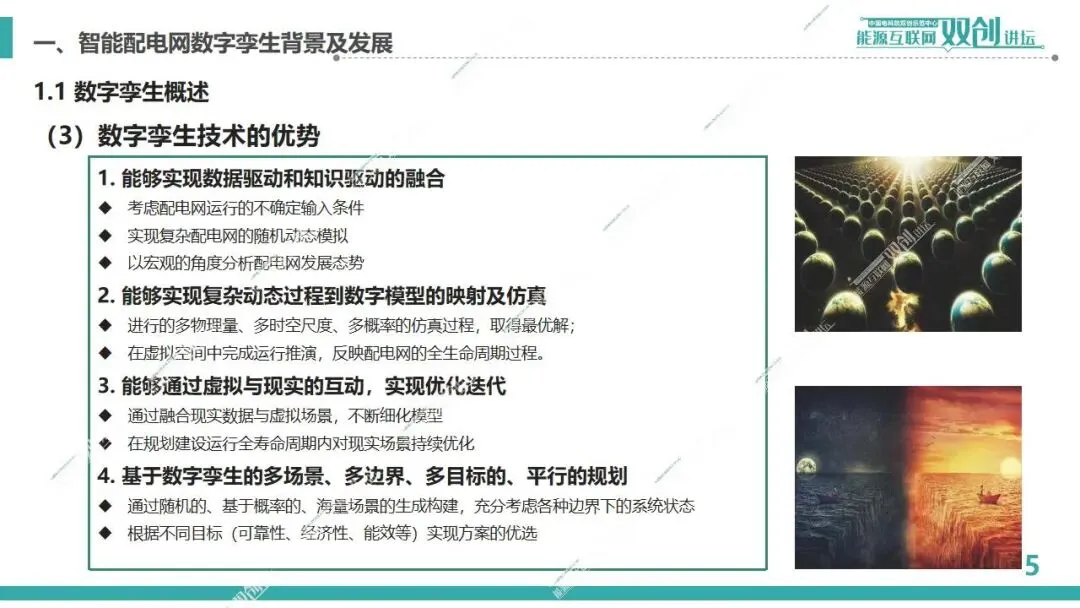

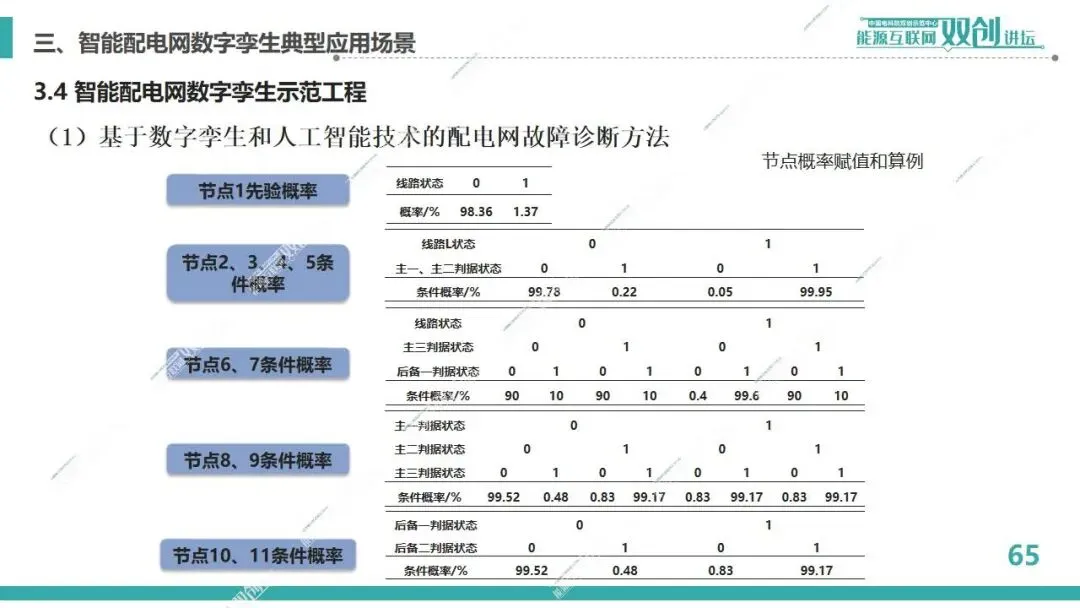

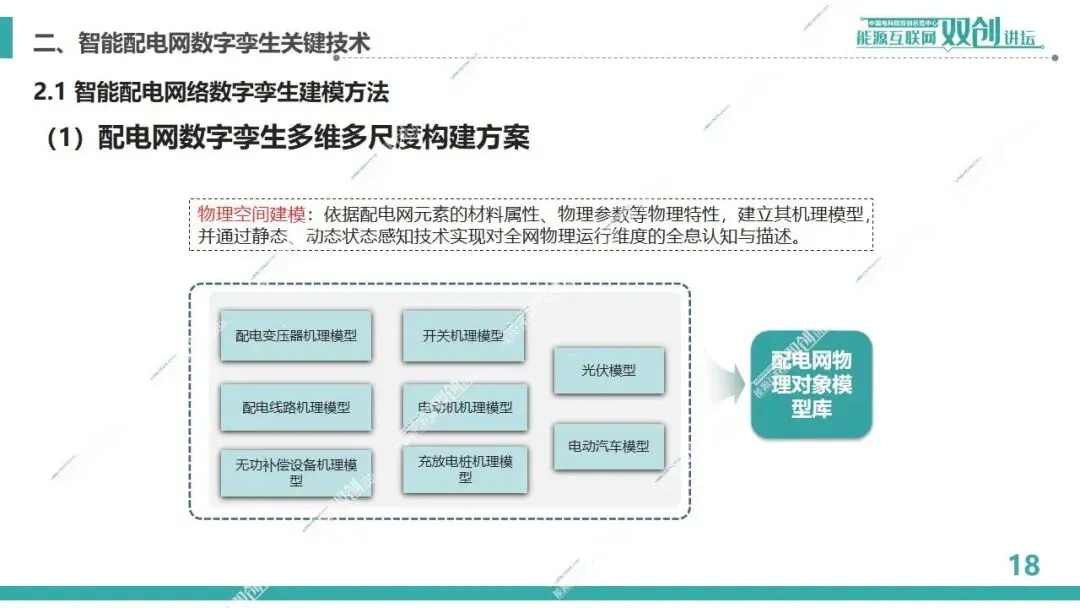

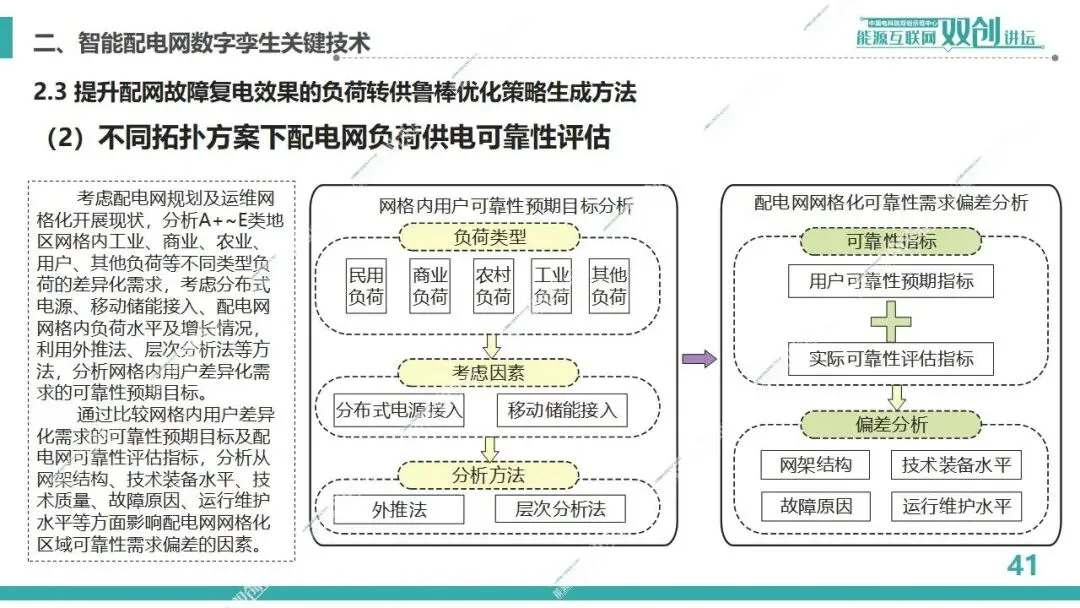

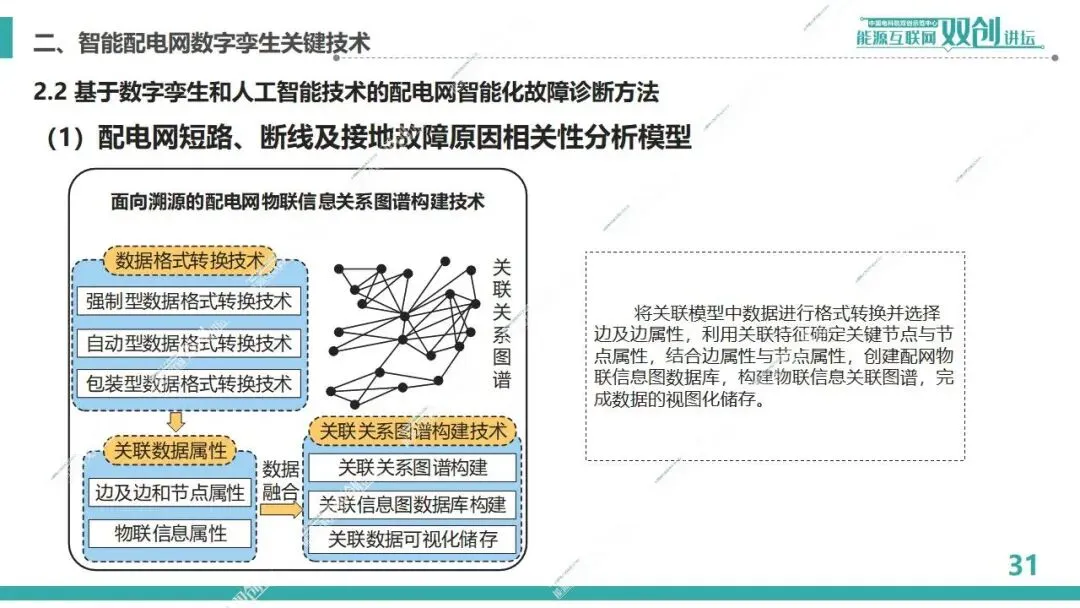

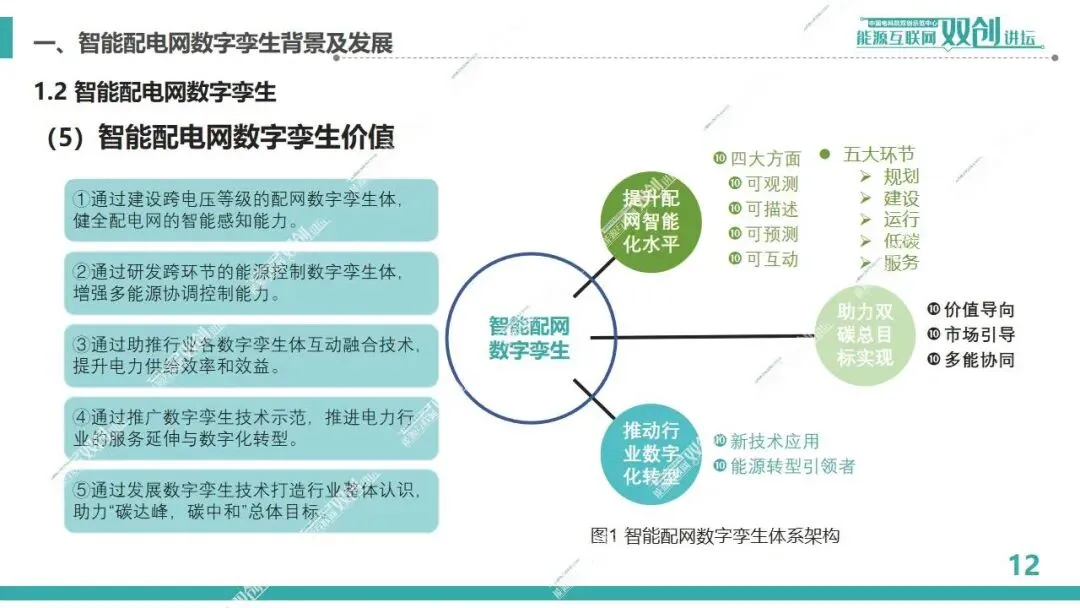

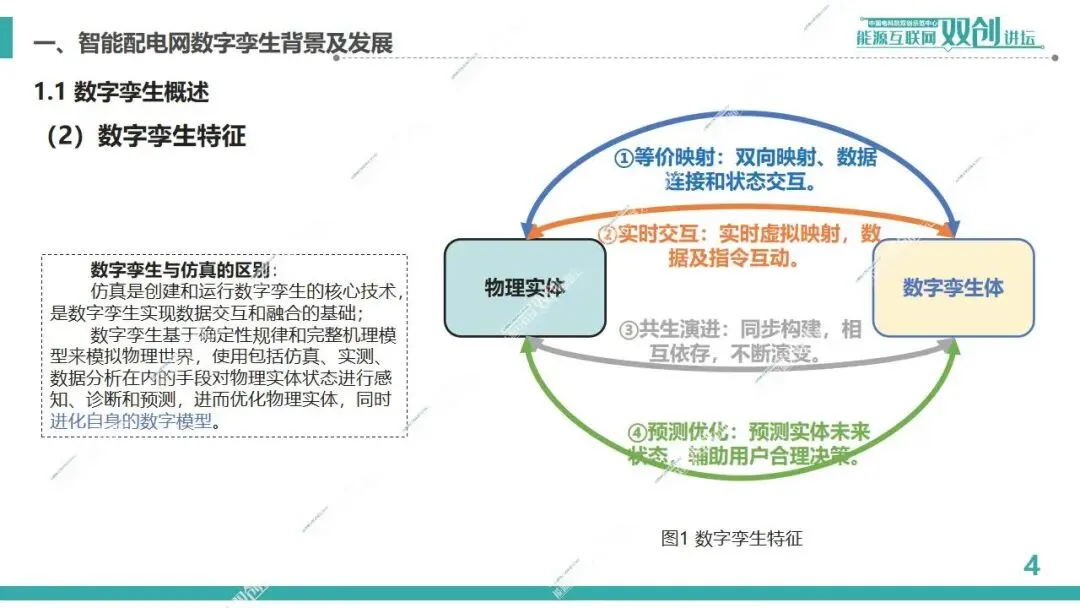

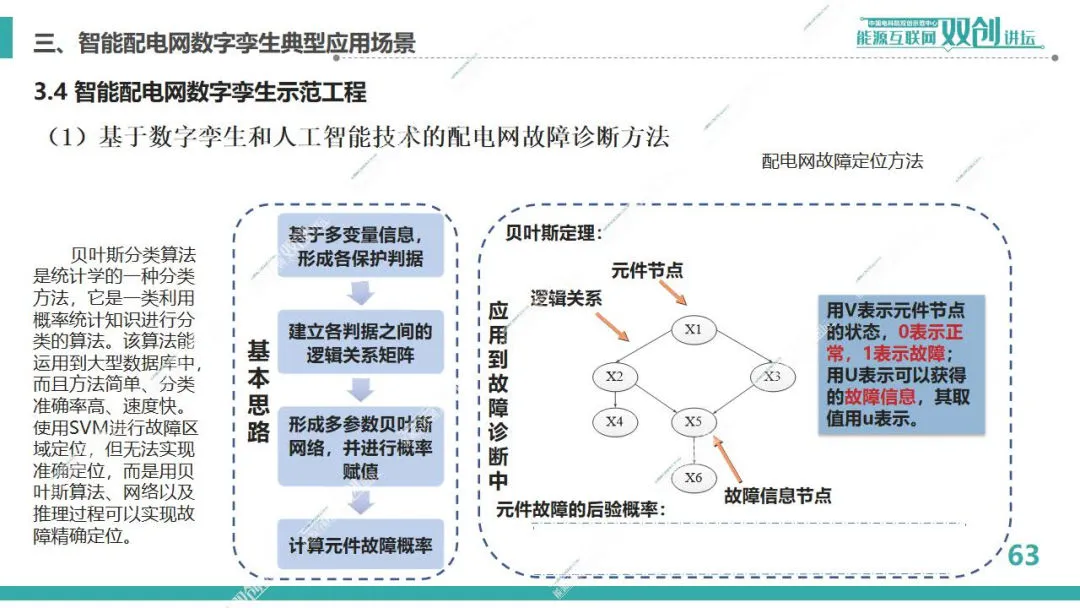

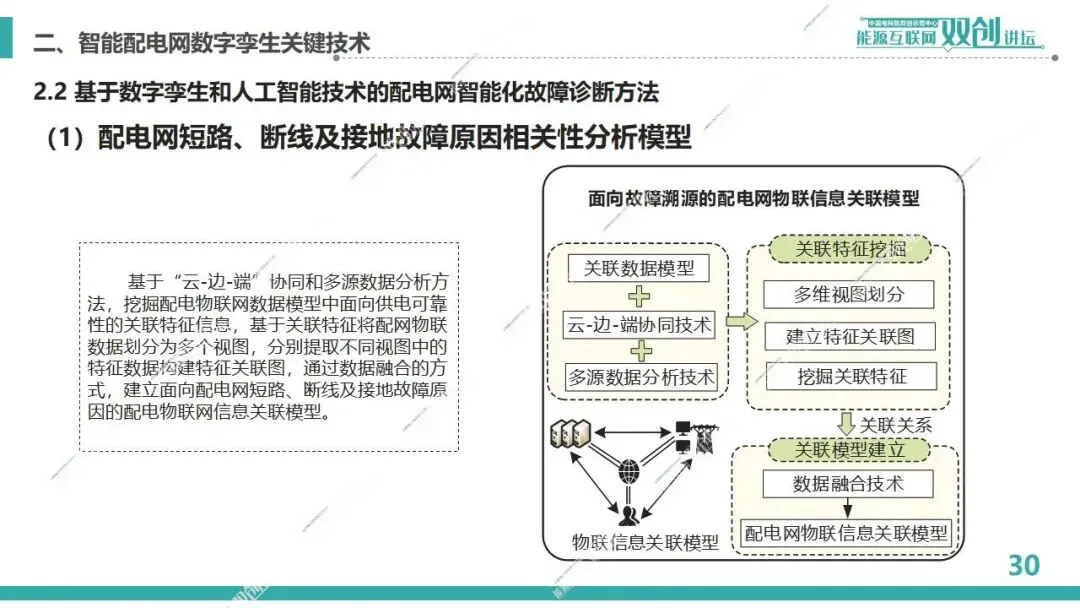

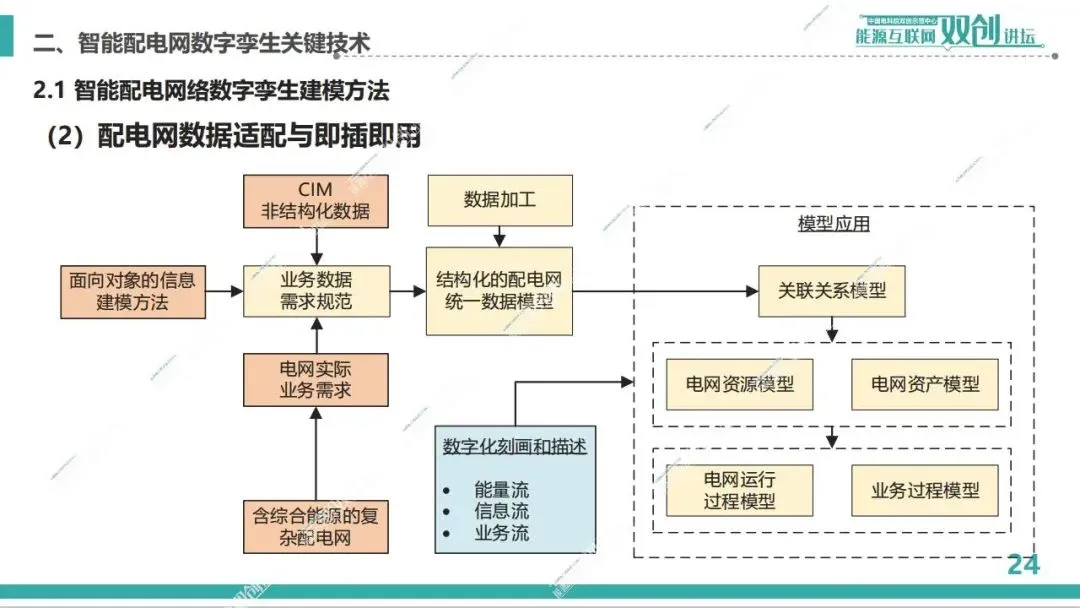

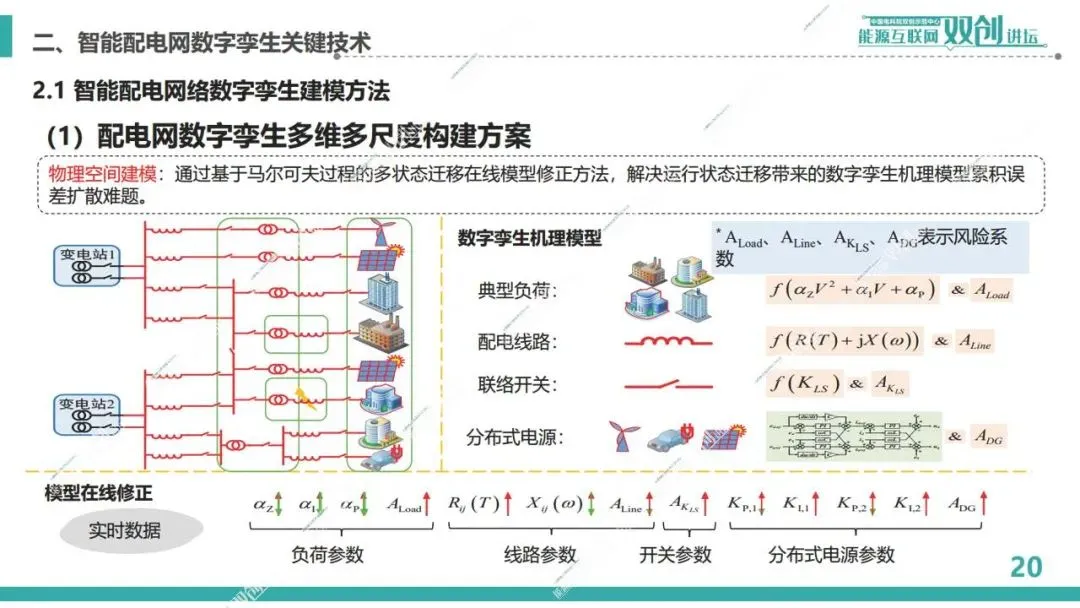

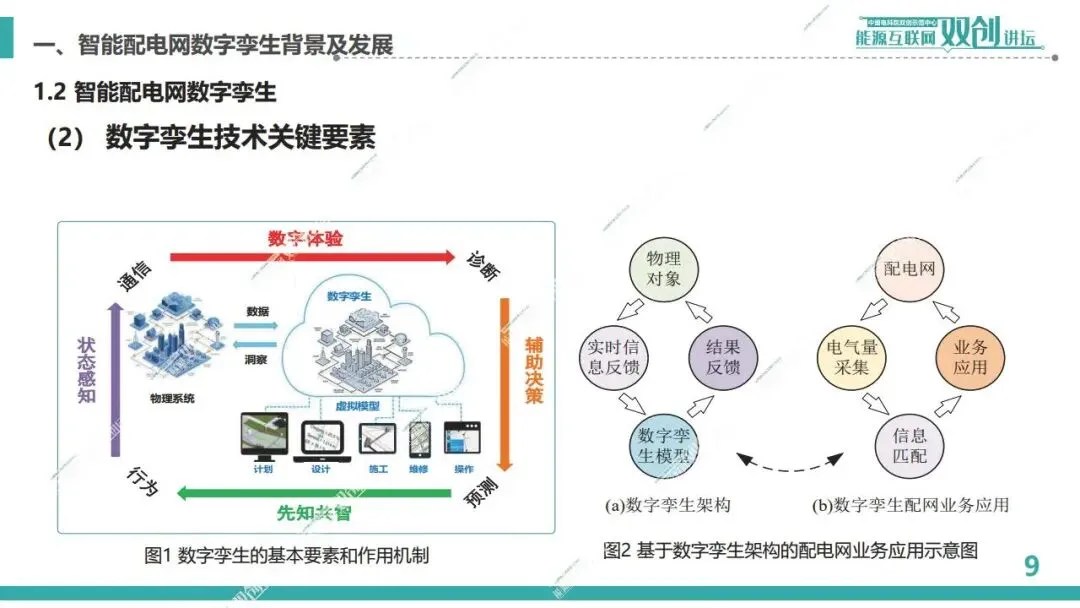

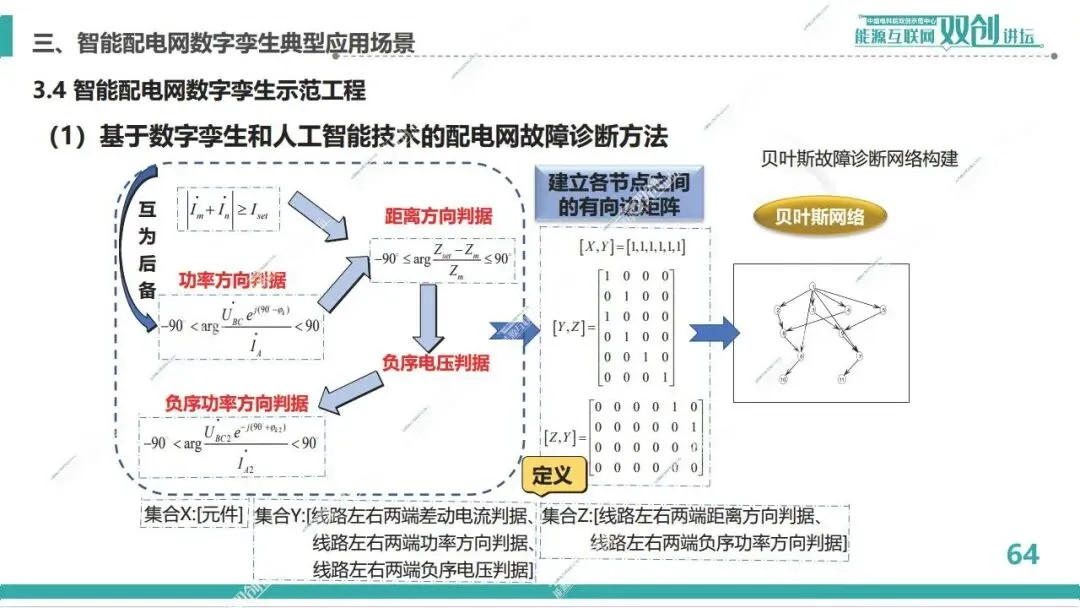

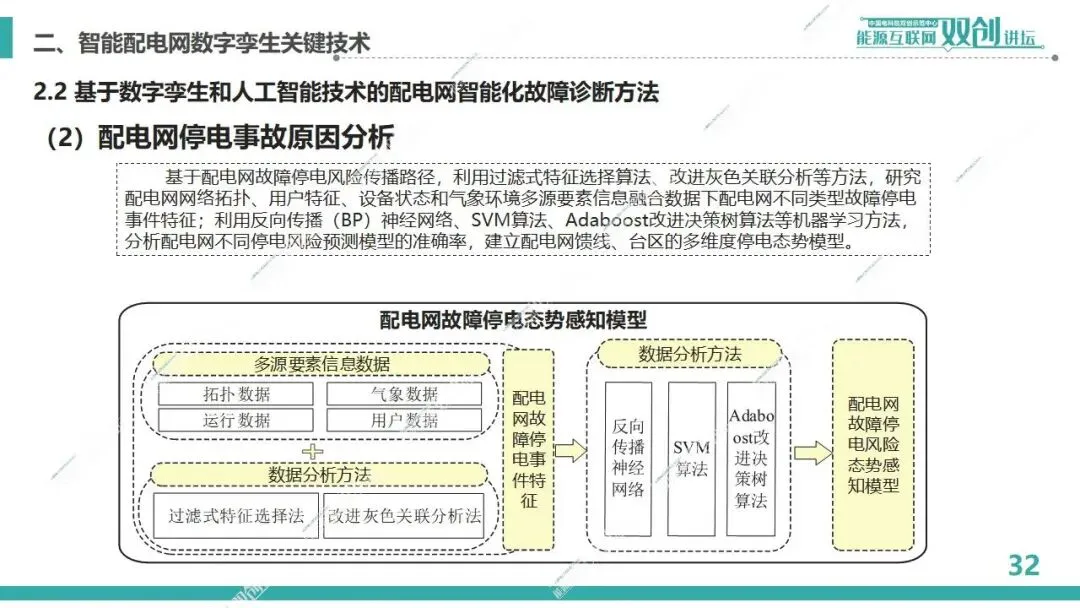

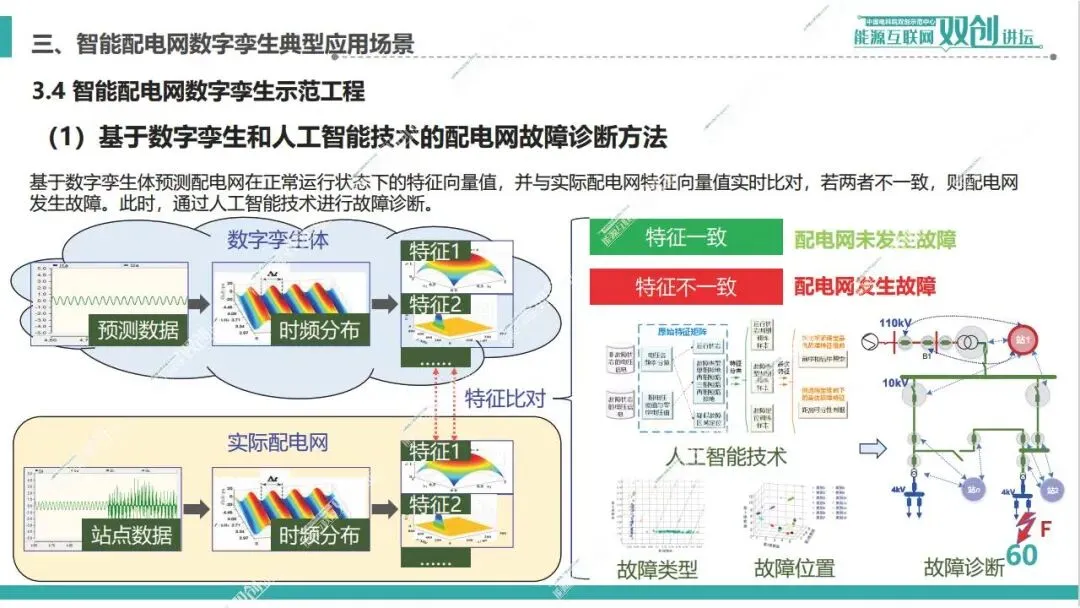

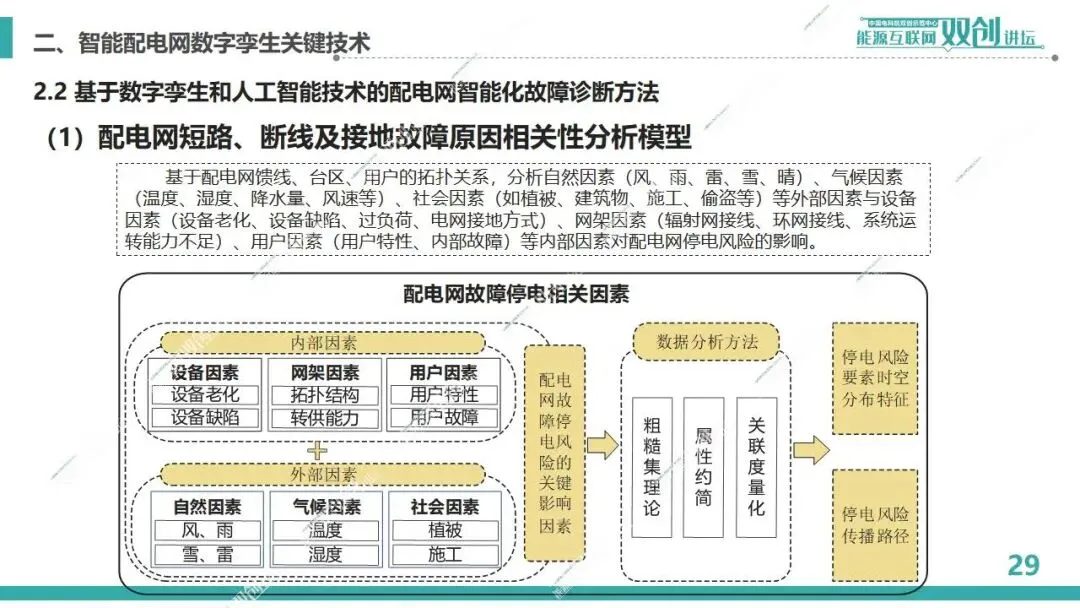

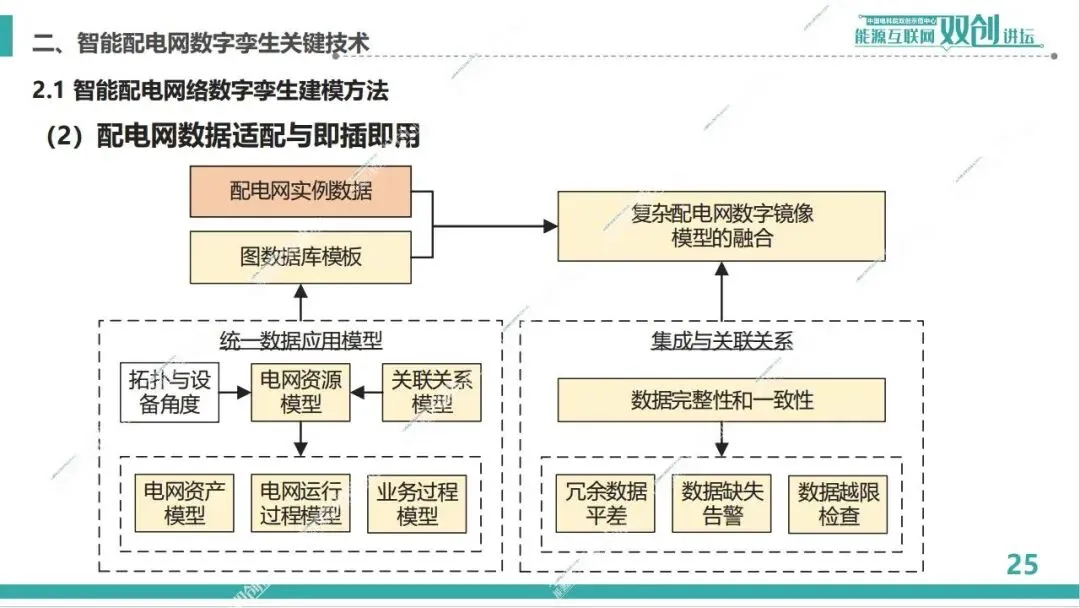

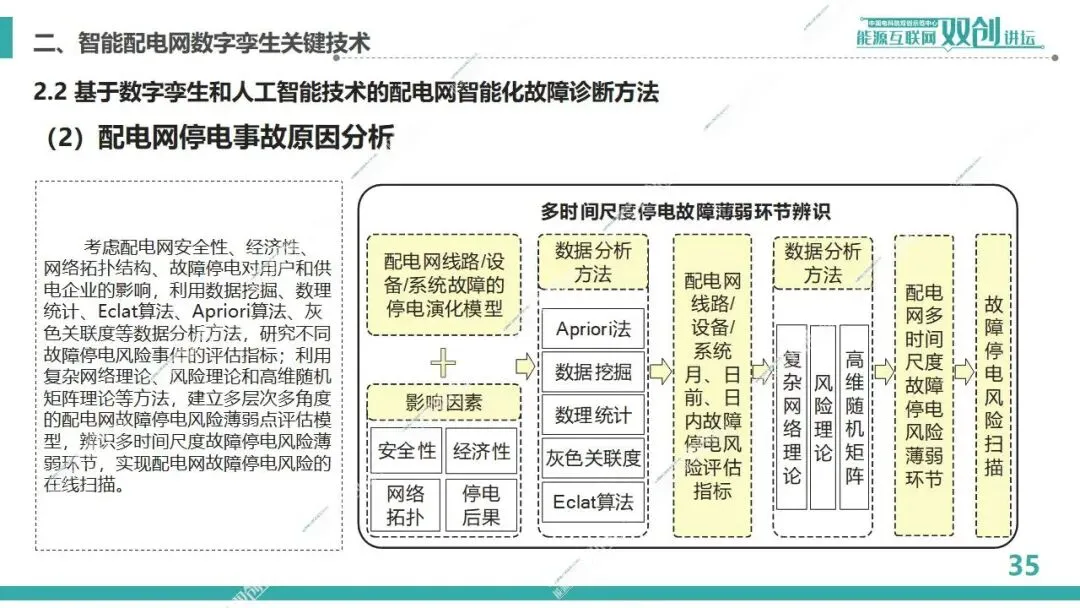

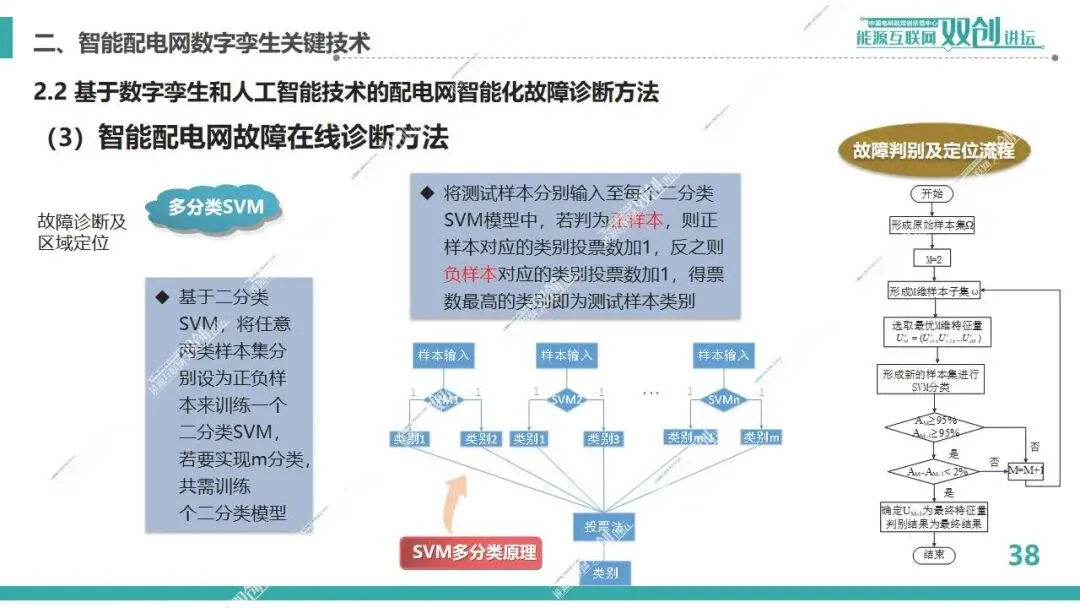

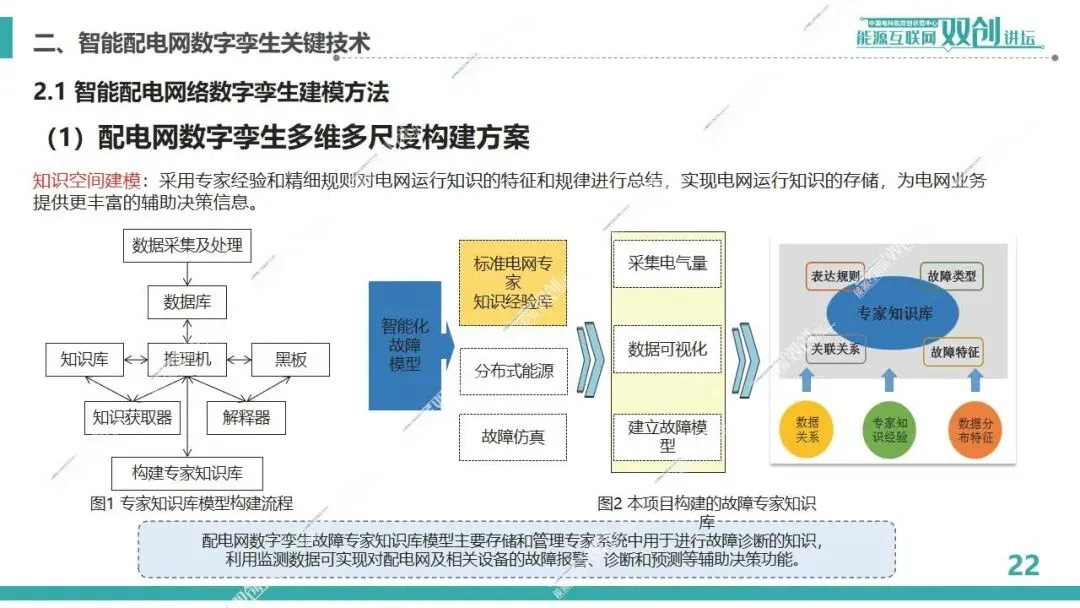

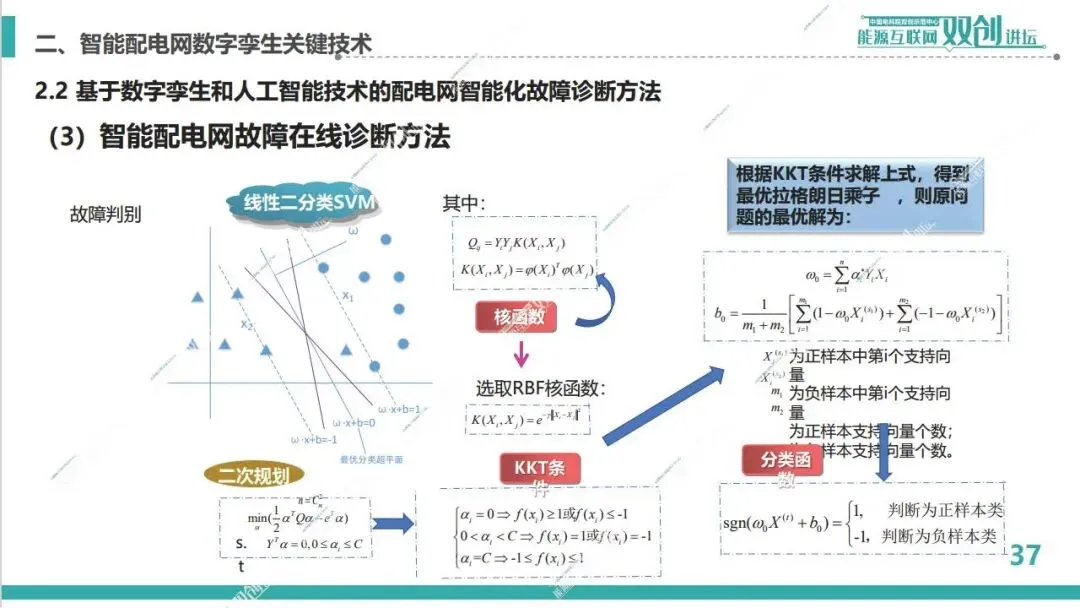

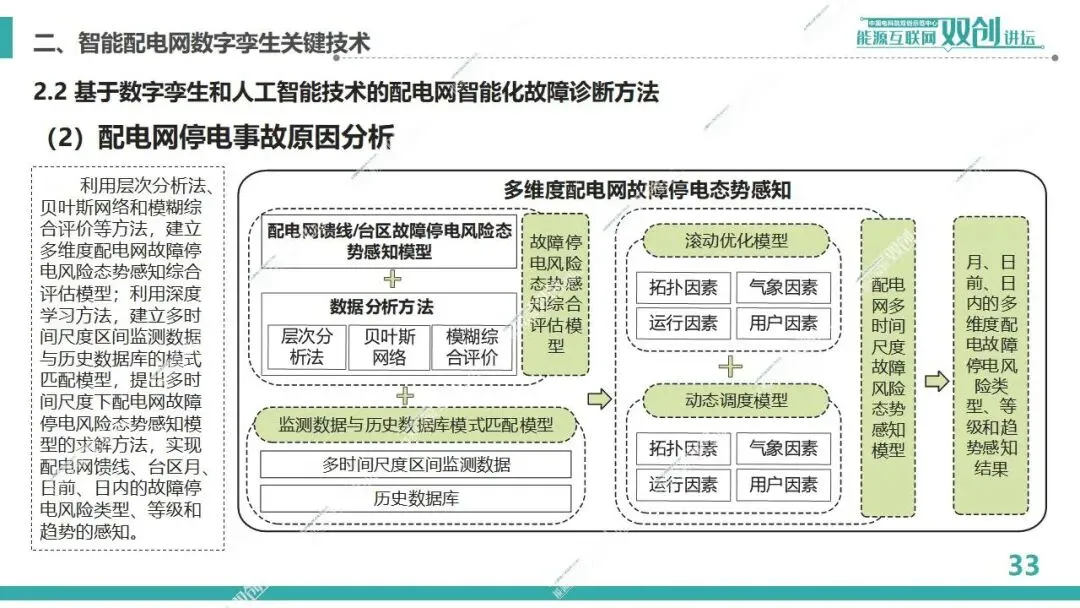

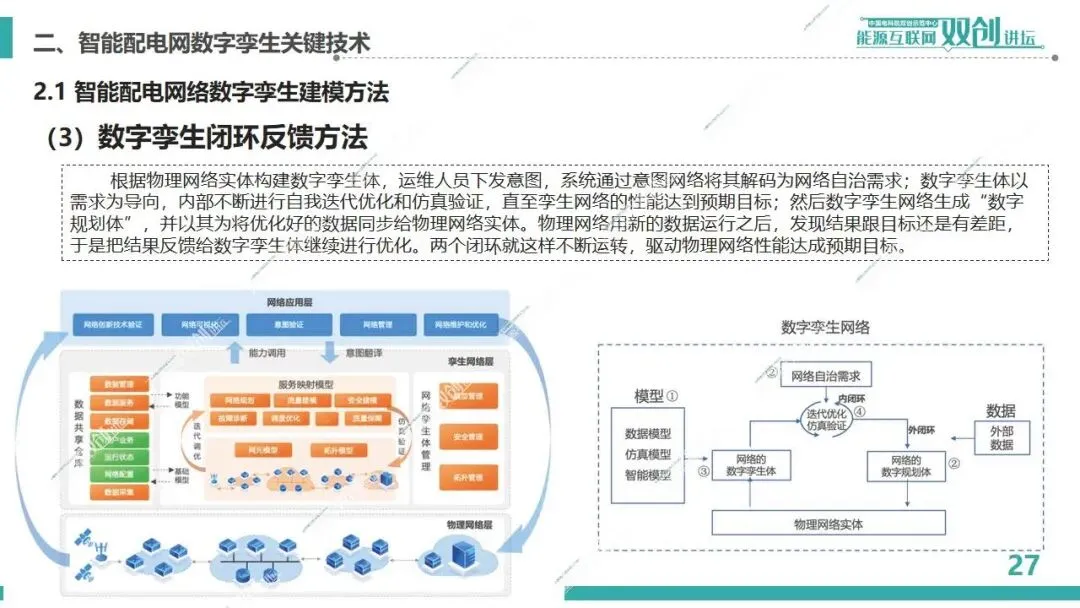

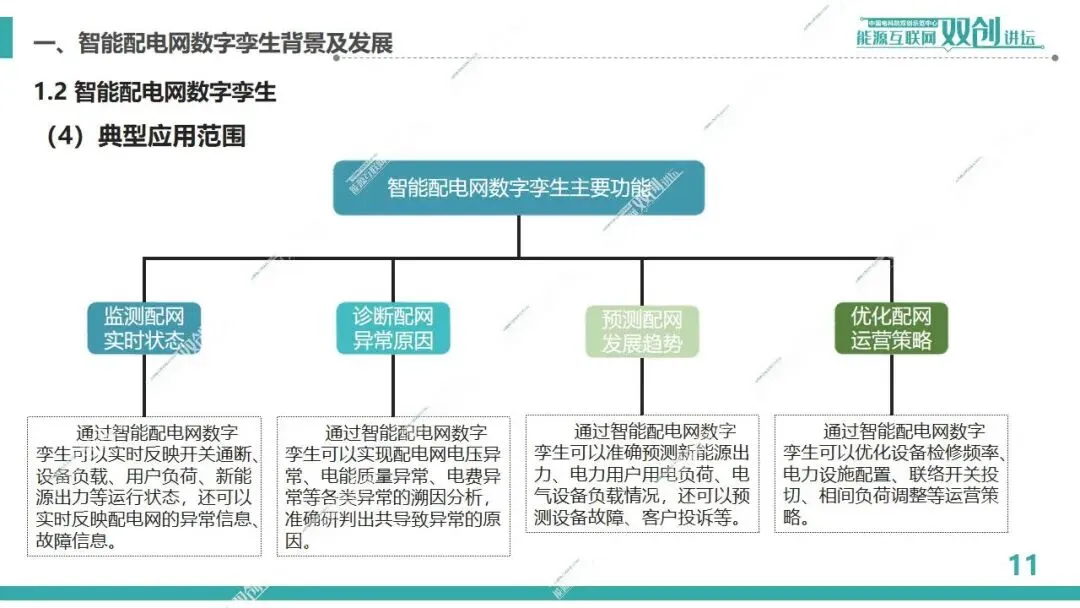

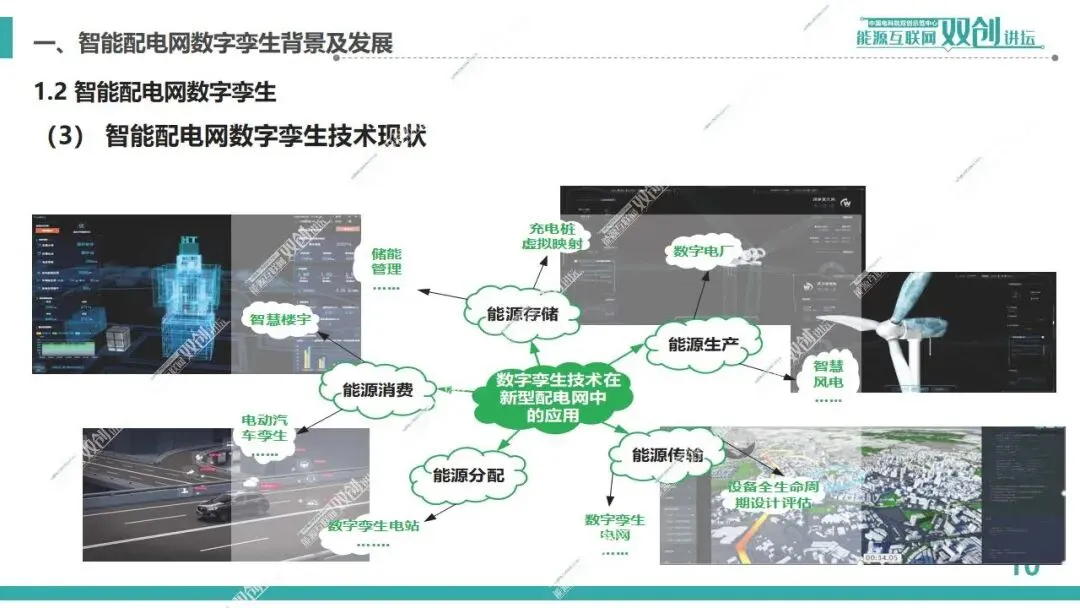

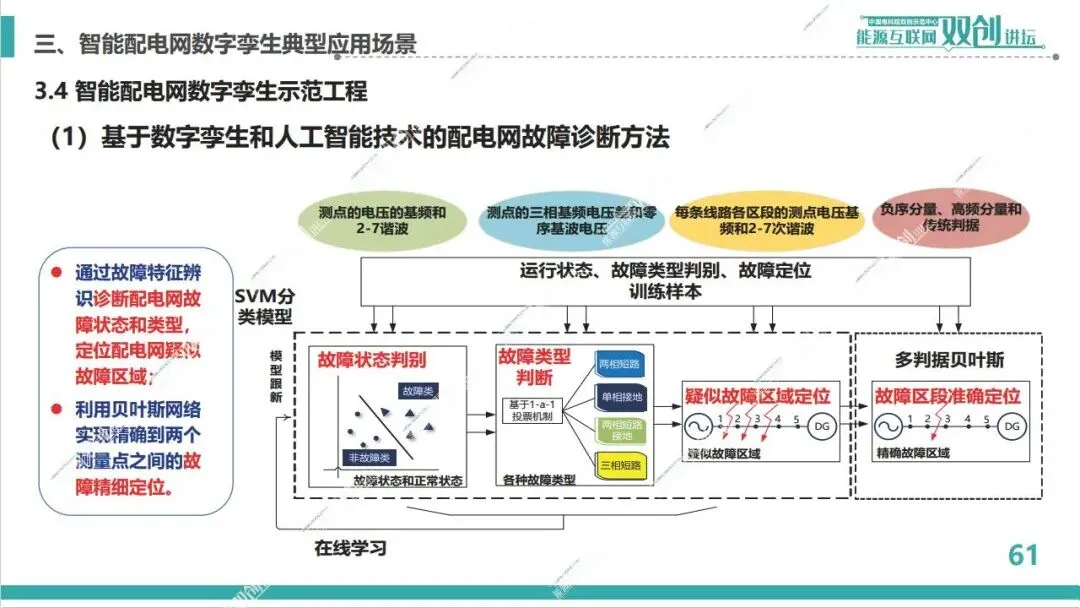

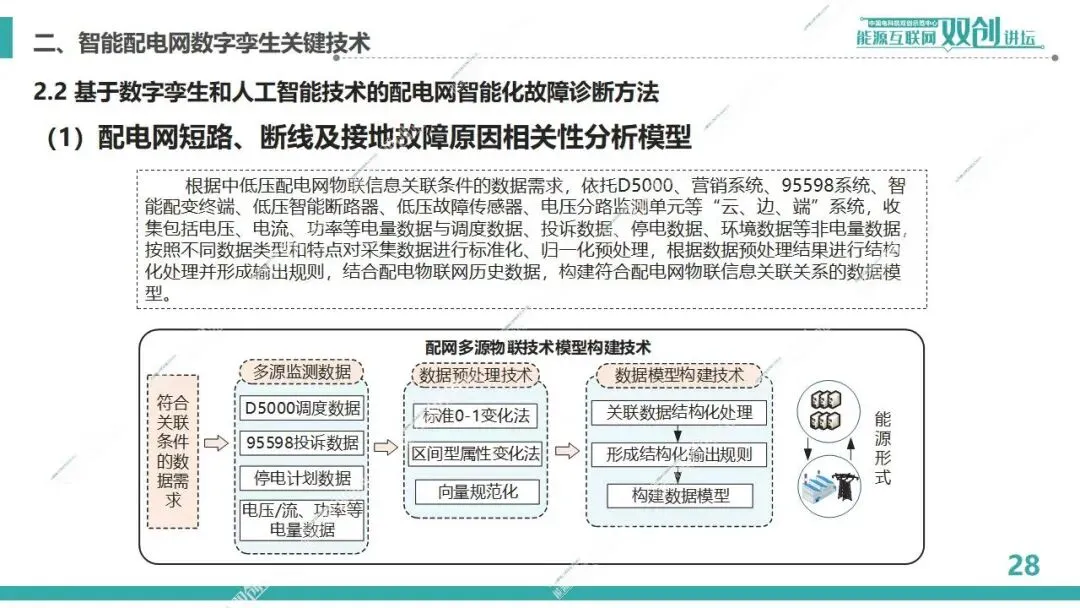

PPT分享丨智能配电网数字孪生构建和应用关键技术研究定义：数字孪生是物理实体或过程的数字化表达，通过数据连接实现物理与虚拟状态的同步，并提供全生命周期视图以优化性能。它综合运用感知、计算、建模等技术，实现对物理空间的描述、诊断、预测和决策。 特征：与仿真的核心区别在于，数字孪生强调物理实体与数字孪生体之间的双向映射、实时交互、数据驱动以及共生演进。仿真是其核心技术之一，但数字孪生更侧重于利用仿真、实测、数据分析等手段对实体进行状态感知和优化，并推动模型自身进化。 优势：包括实现数据与知识驱动融合、完成复杂动态过程到数字模型的映射与仿真、通过虚拟与现实互动实现优化迭代、支持多场景多目标的平行规划。 1.2智能配电网数字孪生的需求与价值 机遇：推动数字化转型、构建新型电力系统、促进提质增效降本。 需求：服务于“碳达峰、碳中和”战略与构建新型电力系统的目标。传统机理模型和人工经验已难以满足高比例分布式能源接入下配电网的规划、监测、运行优化需求。 关键要素：通过在虚拟空间映射物理对象，实现对有源配电网运行状态的感知、预测、推演与优化，为故障诊断、优化控制、风险评估提供支撑。 典型应用范围：涵盖监测配网实时状态、诊断配网异常原因、预测配网发展趋势、优化配网运营策略四大核心功能。 价值：提升配电网在规划、建设、运行、服务等环节的可观测、可描述、可预测、可互动能力，推动企业数字化转型和电力行业智能化升级，助力“双碳”目标。 关键技术体系：涉及测量、建模、仿真、通信（如5G）、数据处理与智能诊断等多方面技术。 主要围绕三大内容展开： 2.1智能配电网络数字孪生建模方法 多维多尺度构建方案：从物理空间（建立设备机理模型、多态多分辨率适配、在线模型修正）、数据空间（多源数据采集处理、构建业务特征与响应模型）、知识空间（构建专家知识库）、虚拟空间（模型融合、可视化、支持虚实交互与决策）四个维度构建数字孪生体。 数据适配与即插即用：基于CIM标准建立统一数据模型，实现多能系统数据流的数字化刻画，推进数据标准化和模块化。 闭环反馈方法：形成“物理实体-数字孪生体-意图下达-仿真验证-优化迭代-反馈物理实体”的持续优化闭环。 2.2基于数字孪生和人工智能的配电网智能化故障诊断方法 故障原因相关性分析模型：融合“云-边-端”多源数据（电量与非电量数据），考虑内外部因素，构建面向故障原因的配电物联网信息关联模型和图谱。 停电事故原因分析：利用特征选择、机器学习（如BP神经网络、SVM）、深度学习、数据挖掘等方法，建立多维度停电态势感知模型、故障演化模型和风险薄弱点评估模型，实现故障风险的感知、评估与扫描。 故障在线诊断方法：采用特征搜索算法（如前向/后向序贯搜索）筛选最优故障特征，并基于支持向量机（SVM）进行分类，实现故障类型的判别和区域定位。 2.3提升配网故障复电效果的负荷转供鲁棒优化策略生成方法 区间潮流孪生仿真模型：通过网络分区实现多线程分布式仿真。 供电可靠性评估：考虑差异化负荷需求与可靠性目标，建立元件及系统可靠性评估模型（如马尔科夫模型），评估不同拓扑方案的供电可靠性。 负荷转供鲁棒优化辅助决策：建立以供电可靠性、负载率等为导向的评估指标体系，利用优化算法求解最优负荷转供策略，并通过数字孪生体进行模拟验证，辅助复电决策。 3.1配电网络实体与孪生体的实时双向映射与交互 体系架构：分为设备级（如变压器）、单元级（如变电站、馈线）、系统级（如区域电网）数字孪生，上层并非下层的简单叠加，而具有特有功能。 计算架构：每级数字孪生均包含数据层、模型层、功能层、展示层。 数字化支撑：依托国网“前台+中台+后台”数字化架构（云平台、数据中台、AI平台等）提供载体。 结构图谱：构建描述数字孪生与数据、模型、功能之间关系的“目录”，支持快速查阅与自动更新演进。 模型、算法、工具的共享共用：介绍了数字孪生的五维模型（物理实体、虚拟实体、服务、孪生数据、连接）以及可用于三维建模的各种软件工具（如UE、Unity、Revit等）。 3.2示范工程 基于数字孪生和AI的故障诊断：结合SVM（用于故障类型判别和区域定位）和贝叶斯网络（用于故障点精确定位），展示了较高的诊断准确率。 基于数字孪生的配电网供电恢复：利用数字孪生体模拟复电后运行情况，构建评估指标体系，指导最优复电方案选择。 配电网数字孪生仿真平台：展示了集成地图、接线图、三维场景的一体化仿真平台，用于可视化与决策支持。
新标准速递
致力于数字孪生体技术的研究与发展
通过解决方案和工程化应用造福人类
本文来自《智能配电网数字孪生构建和应用关键技术研究》课程分享的总结。核心内容围绕智能配电网数字孪生的背景、关键技术体系、典型应用场景及示范工程展开。
智能配电网数字孪生背景及发展
1.1数字孪生概述
智能配电网数字孪生关键技术

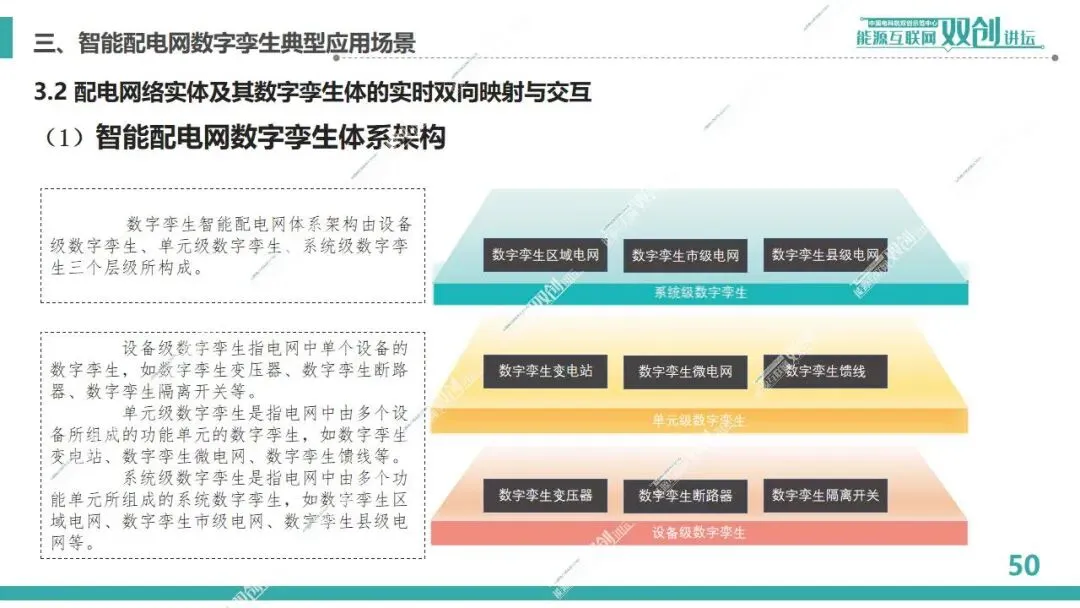

智能配电网数字孪生典型应用场景

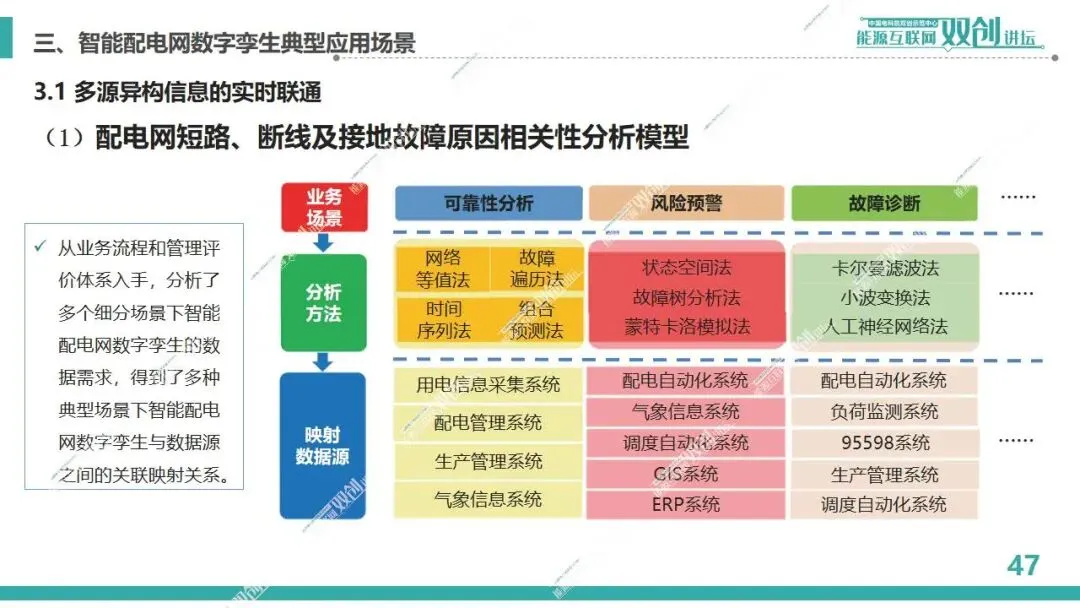

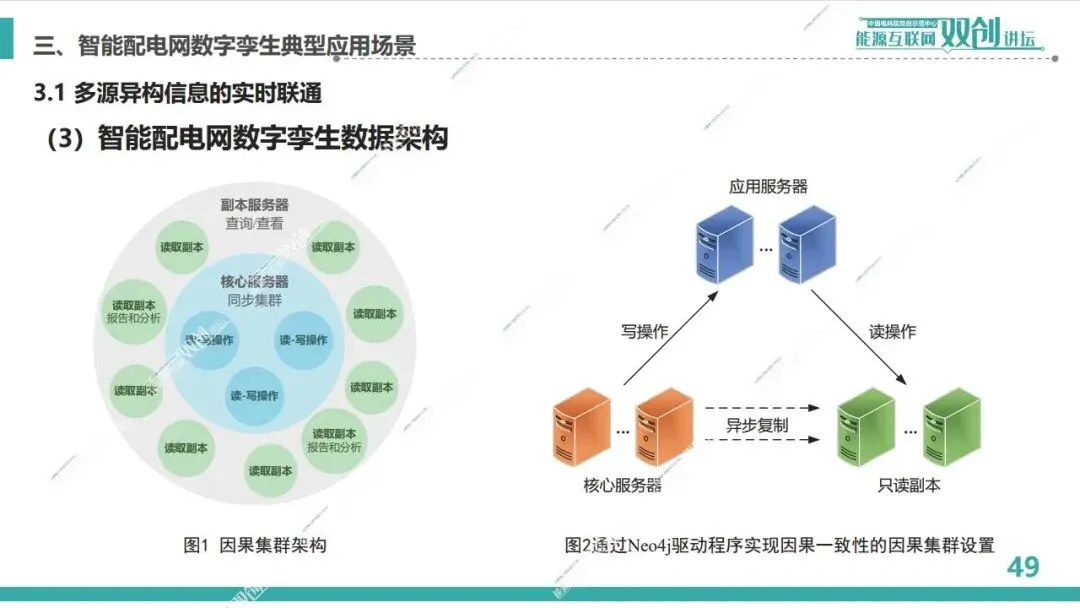

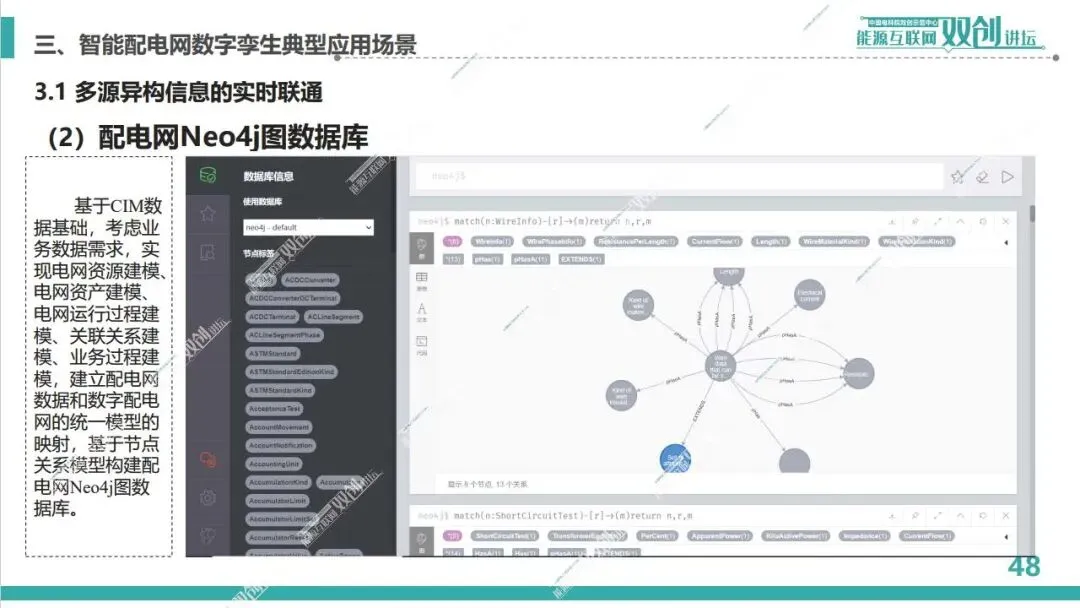

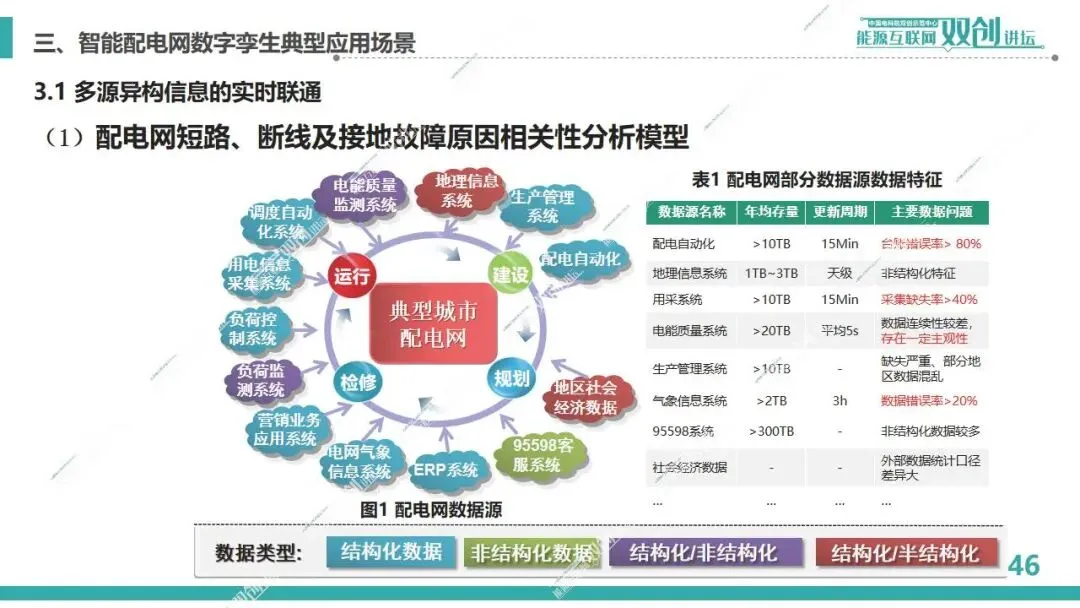

多源异构信息的实时联通：整合来自不同业务系统（如D5000、营销、气象信息系统等）的结构化与非结构化数据，基于业务场景分析数据需求，构建统一的图数据库（如Neo4j）和数据架构。

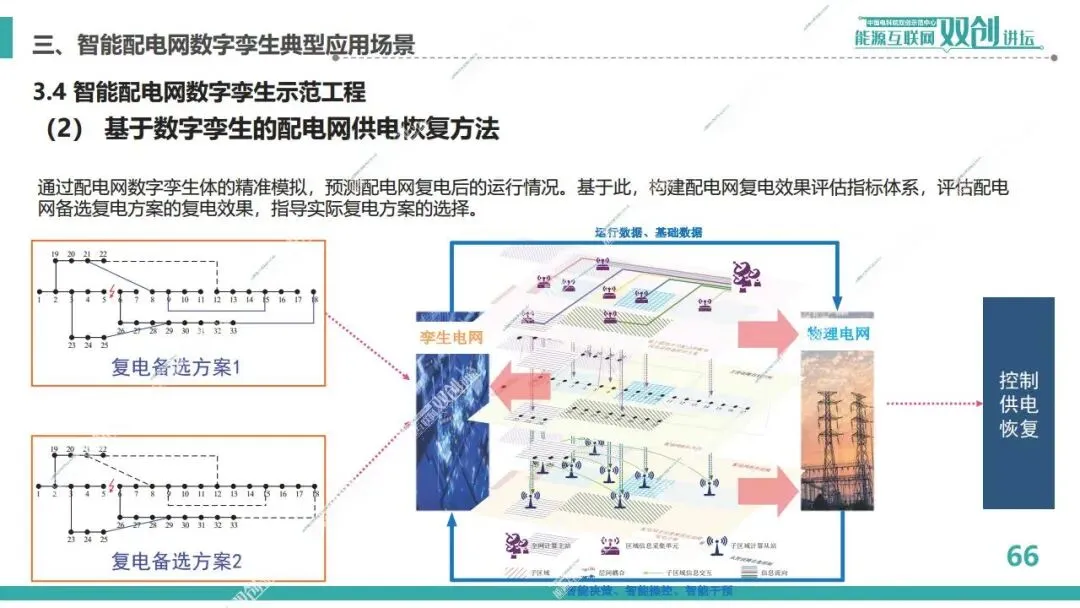

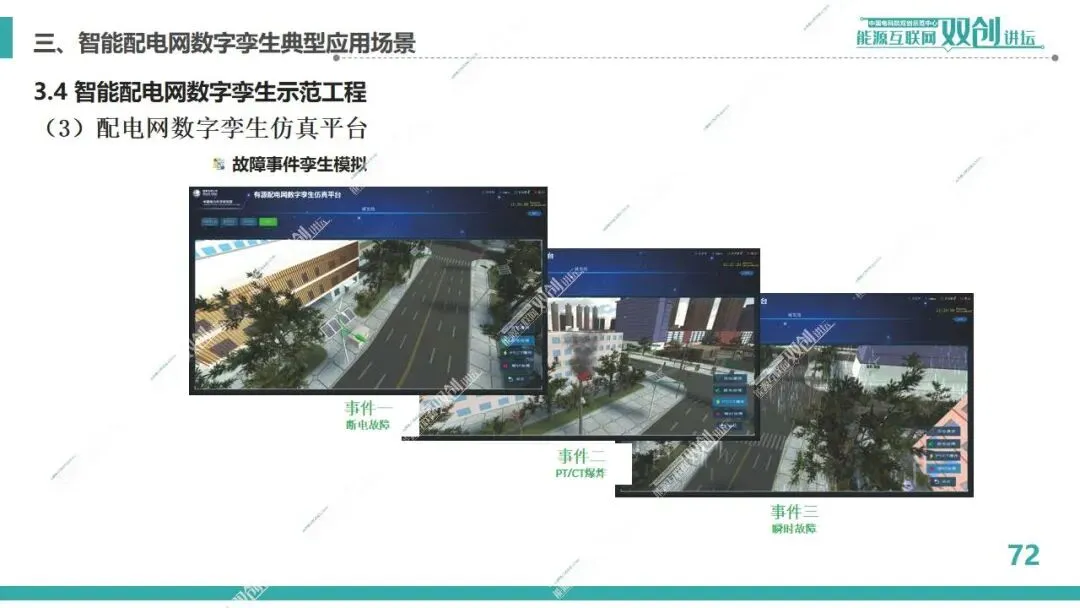

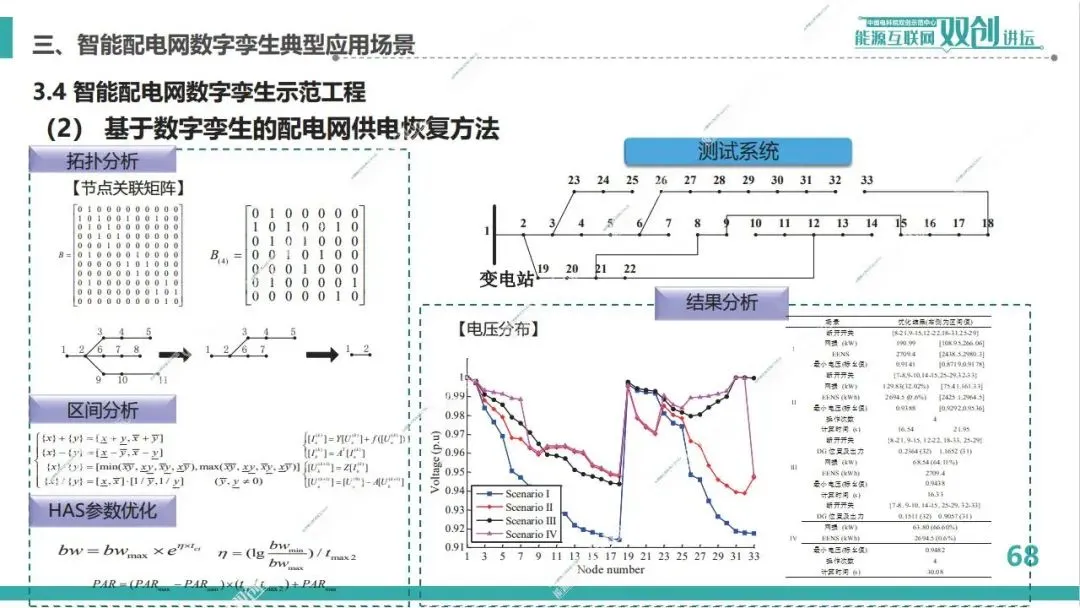

总结而言，该课程系统阐述了智能配电网数字孪生的核心价值、技术框架与实施路径。其目标是构建一个数据驱动、模型核心、服务导向的虚实交互系统，通过多维建模、多源数据融合、AI智能分析、闭环反馈优化等关键技术，最终实现配电网状态的全面感知、智能诊断、精准预测和优化决策，以应对高比例新能源接入的挑战，提升配电网的可靠性、经济性与运行效率。当前仍面临数据、模型、平台等方面的挑战，但已在故障诊断、供电恢复等场景有了具体的示范应用。
