EXCEL VBA 独家秘籍:如何根据计划日期自动生成线表或甘特图

=MATCH(C2,$A$1:$P$1,0)

可以得到任务1的开始时间对应的日期在第7列，即G列

在F2中输入公式：

=MATCH(D2,$A$1:$P$1,0)

可以得到任务1的结束时间对应的日期在第8列，即H列

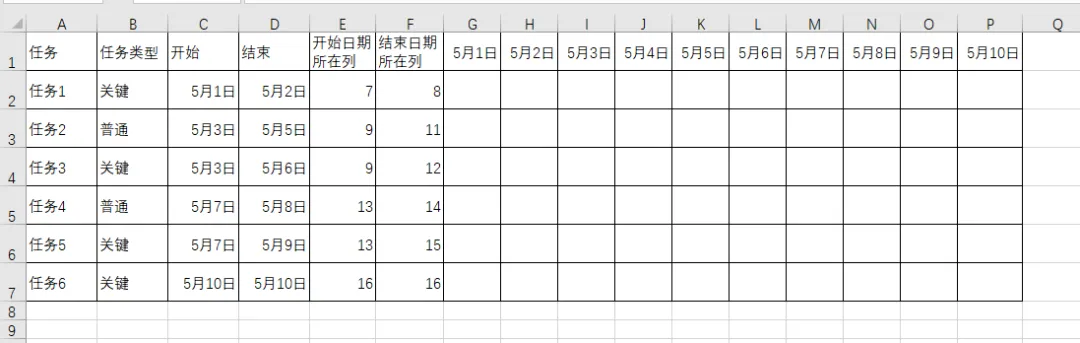

下拉E2和F2的公式，到最后一行得到如下表格;

好了，表格的准备工作已经完成，现在VBA开始出场了!

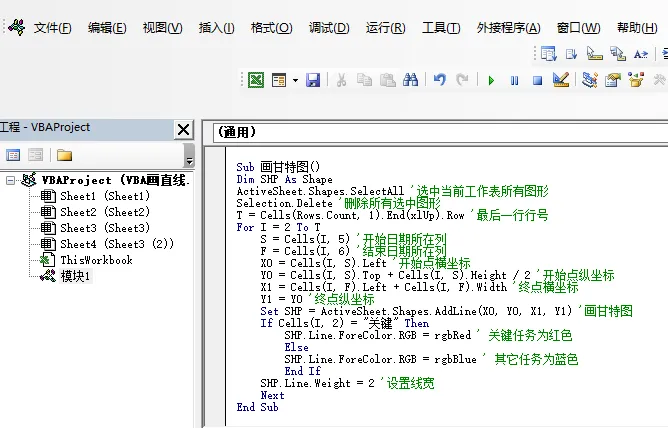

3、按ALT+F11，打开VBA编辑窗口，插入模块，将下面的VBA代码复制到窗口中

Sub 画甘特图()

Dim SHP As Shape

ActiveSheet.Shapes.SelectAll '选中当前工作表所有图形

Selection.Delete '删除所有选中图形

T = Cells(Rows.Count, 1).End(xlUp).Row '最后一行行号

For I = 2 To T

    S = Cells(I, 5) '开始日期所在列

    F = Cells(I, 6) '结束日期所在列

    X0 = Cells(I, S).Left '开始点横坐标

    Y0 = Cells(I, S).Top + Cells(I, S).Height / 2 '开始点纵坐标

    X1 = Cells(I, F).Left + Cells(I, F).Width '终点横坐标

    Y1 = Y0 '终点纵坐标

    Set SHP = ActiveSheet.Shapes.AddLine(X0, Y0, X1, Y1) '画甘特图

    If Cells(I, 2) = "关键" Then

        SHP.Line.ForeColor.RGB = rgbRed ' 关键任务为红色

        Else

        SHP.Line.ForeColor.RGB = rgbBlue ' 其它任务为蓝色

        End If

    SHP.Line.Weight = 2 '设置线宽

    Next

End Sub

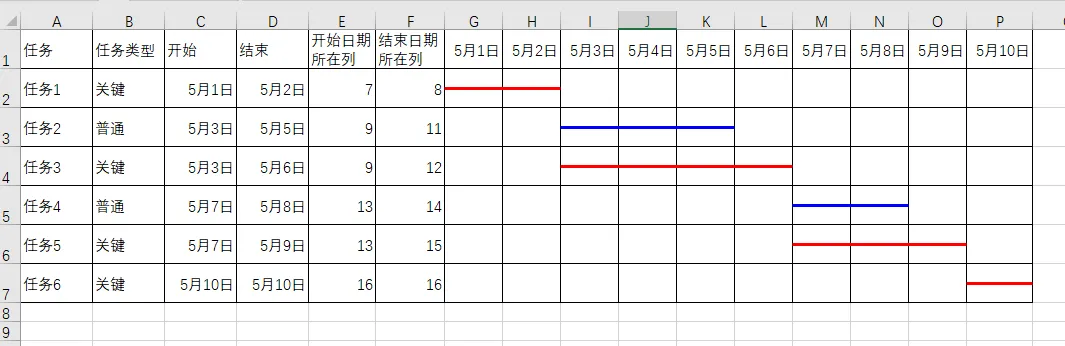

4、鼠标放在代码内，点击运行或F5,你将得到一张堪称完美的线表甘特图，如下图所示：

5、总结：原理很简单

运行前先删除所有图形，进行初始化

核心命令只有一条ActiveSheet.Shapes.AddLine(X0, Y0, X1, Y1)

坐标：根据公式，计算出开始和结束日期所在的单元格，再根据所在单元格的坐标+偏移量计算出坐标值

判断是否关键任务对甘特图颜色进行调整

注意：任务更新后，线表不会自动更新，需要重新运行VBA进行更新！

6、灵魂拷问，欢迎评论区讨论，如果后面不是按天，而是按月，阁下将如何应对？
