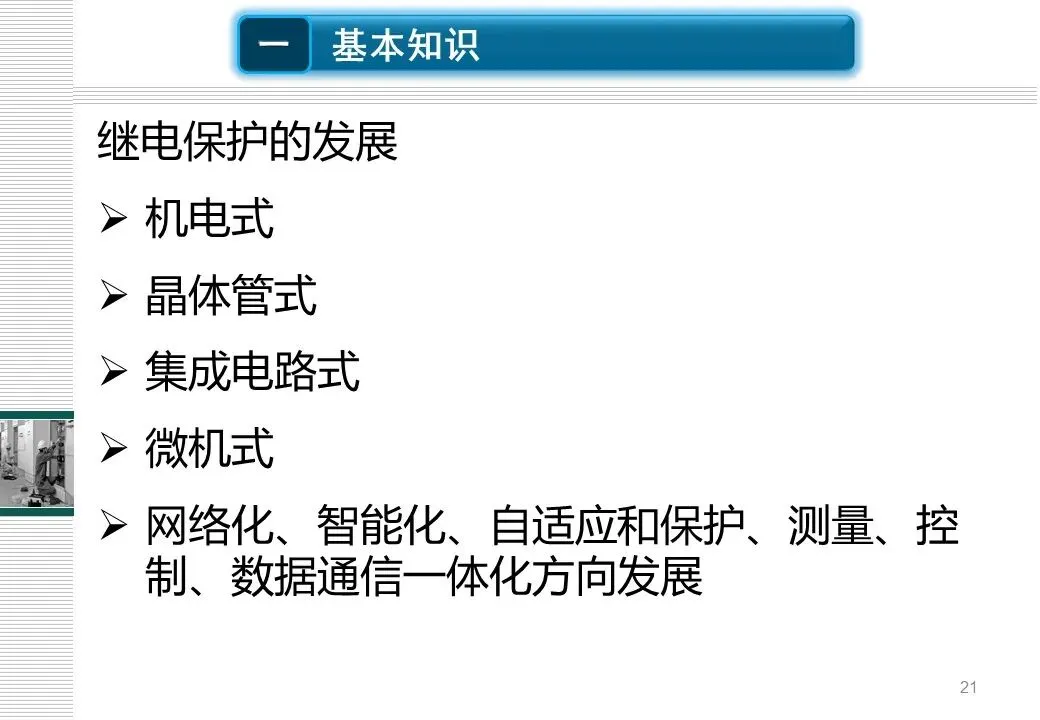

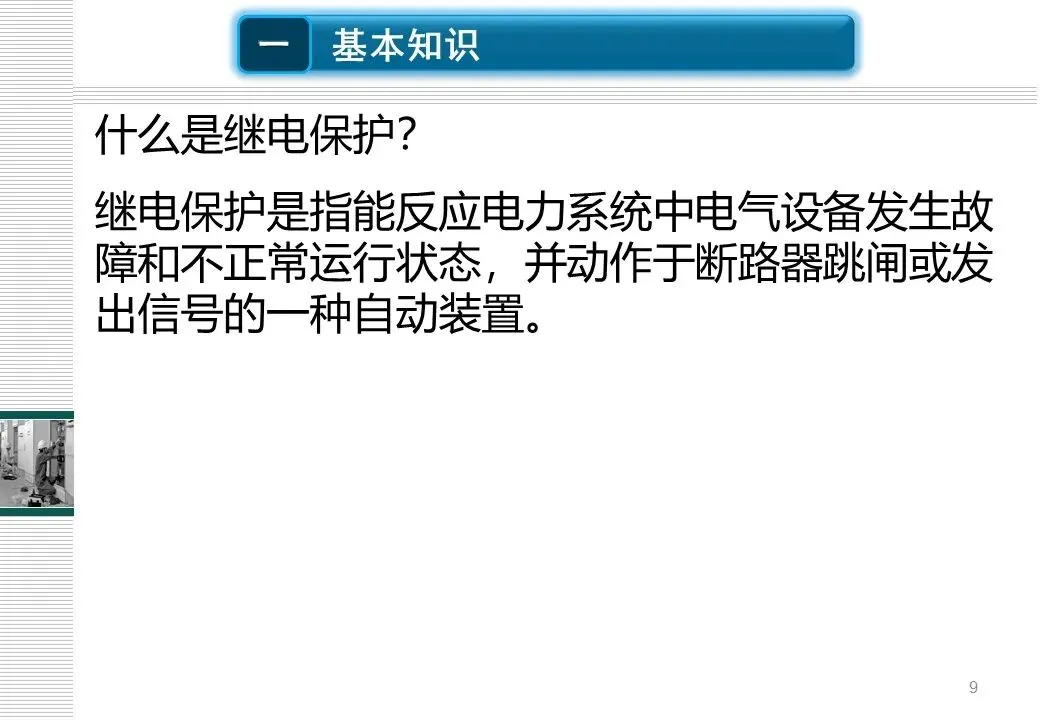

什么是继电保护？

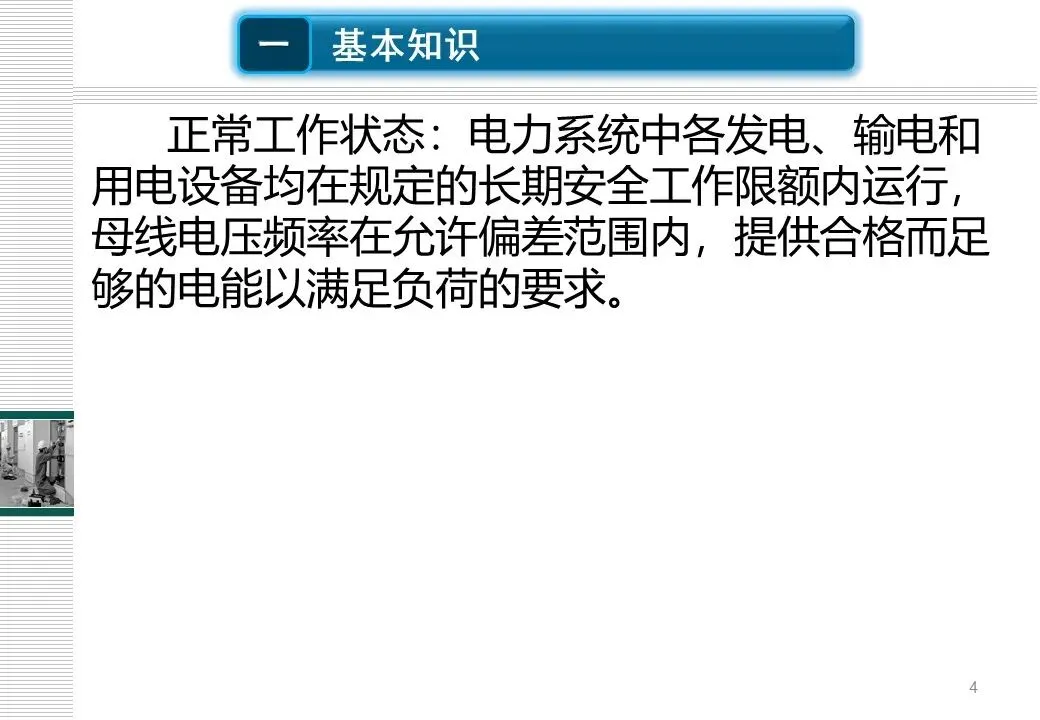

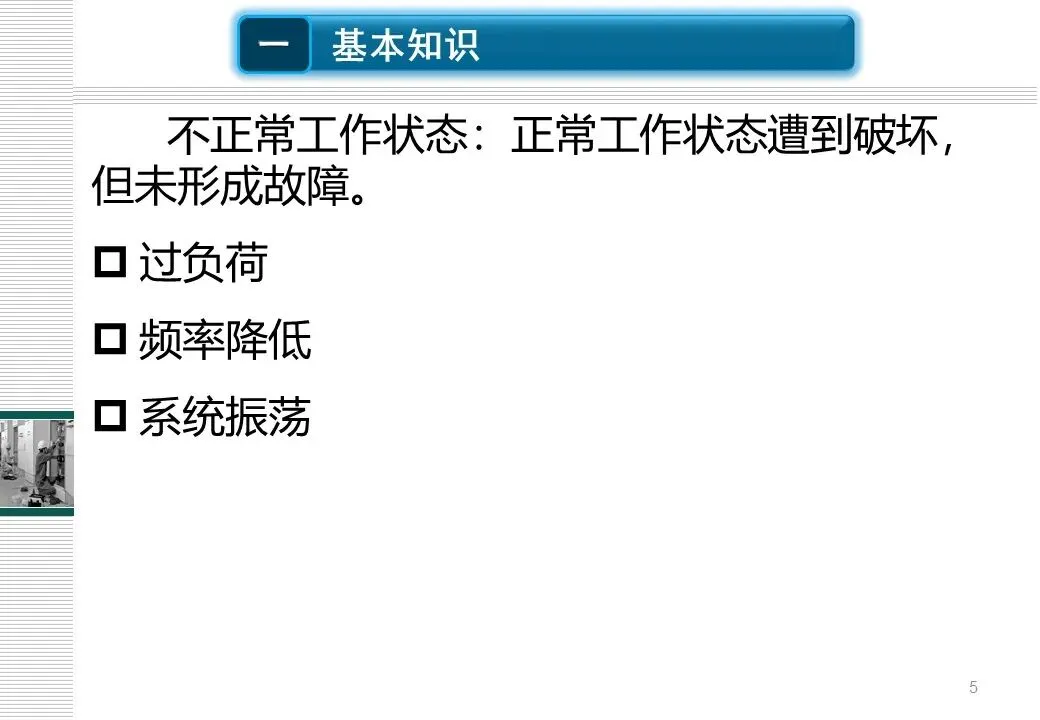

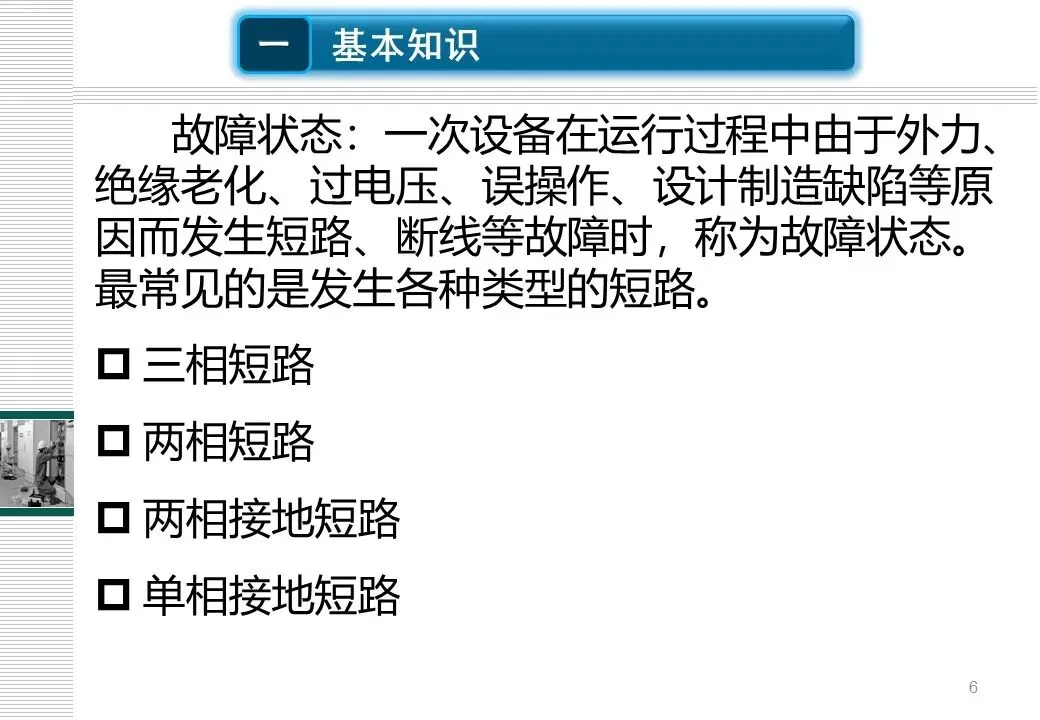

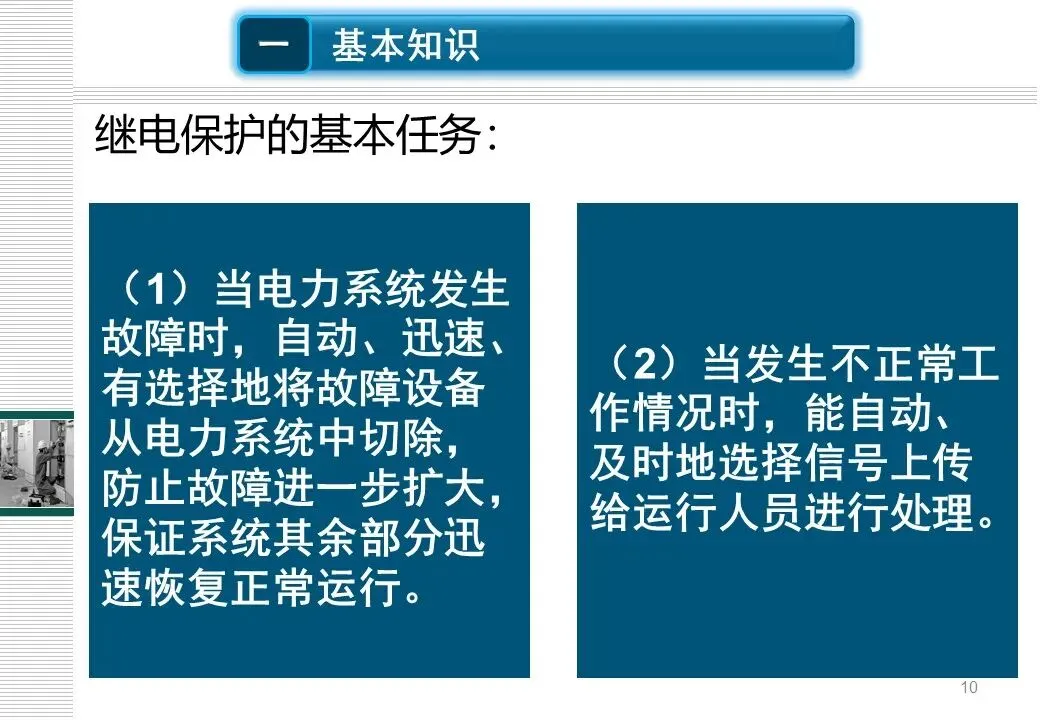

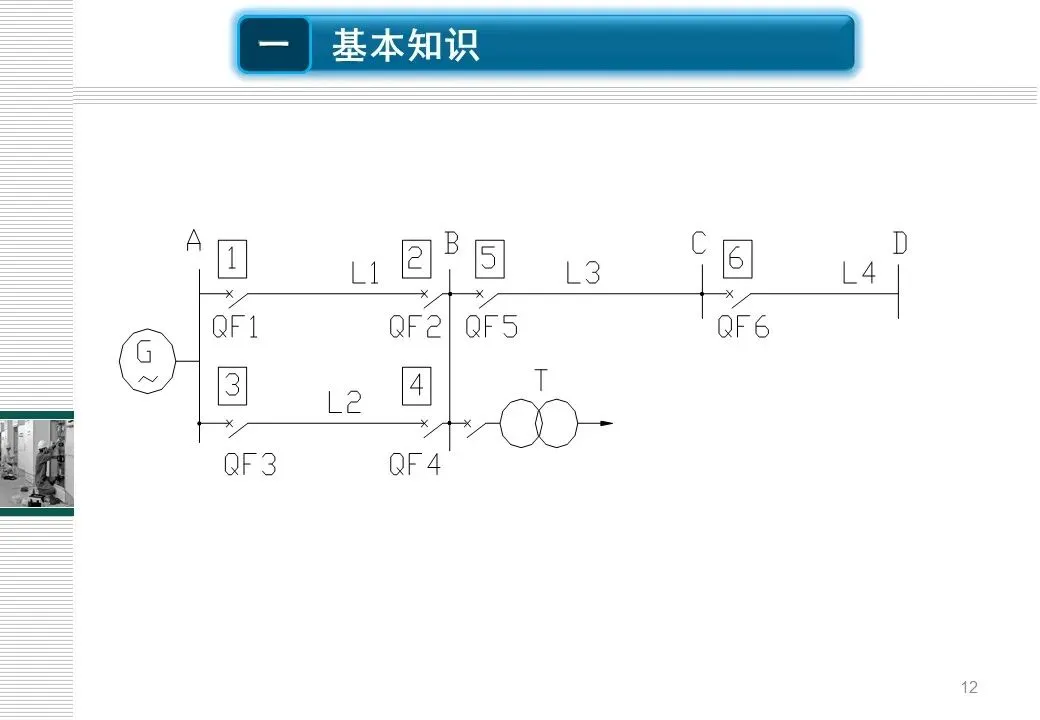

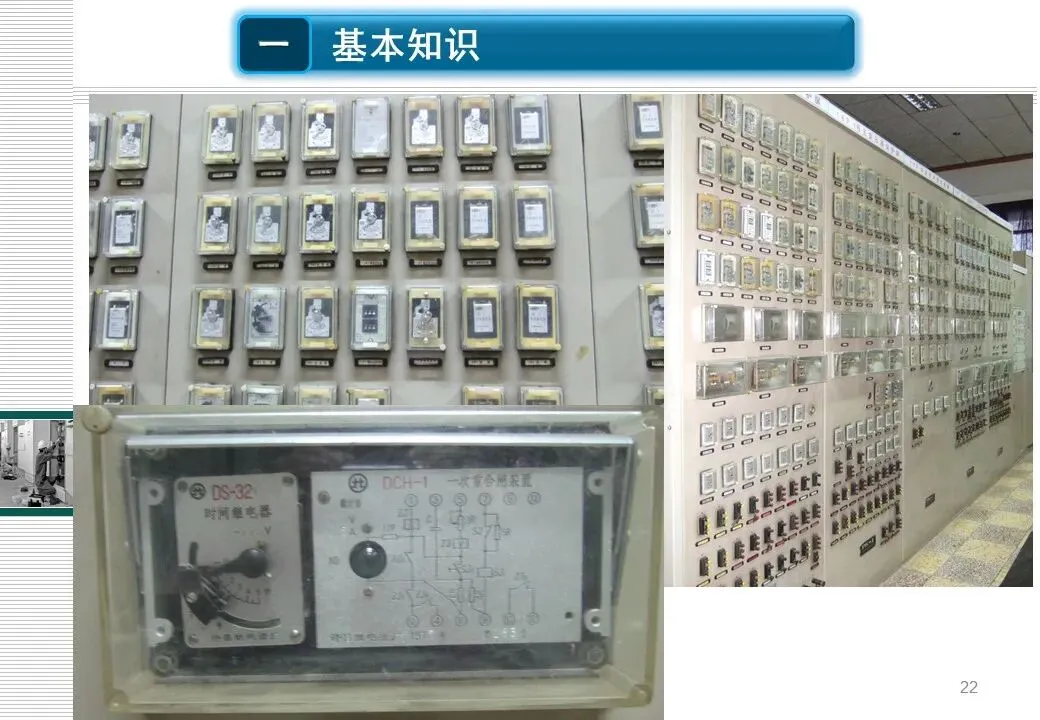

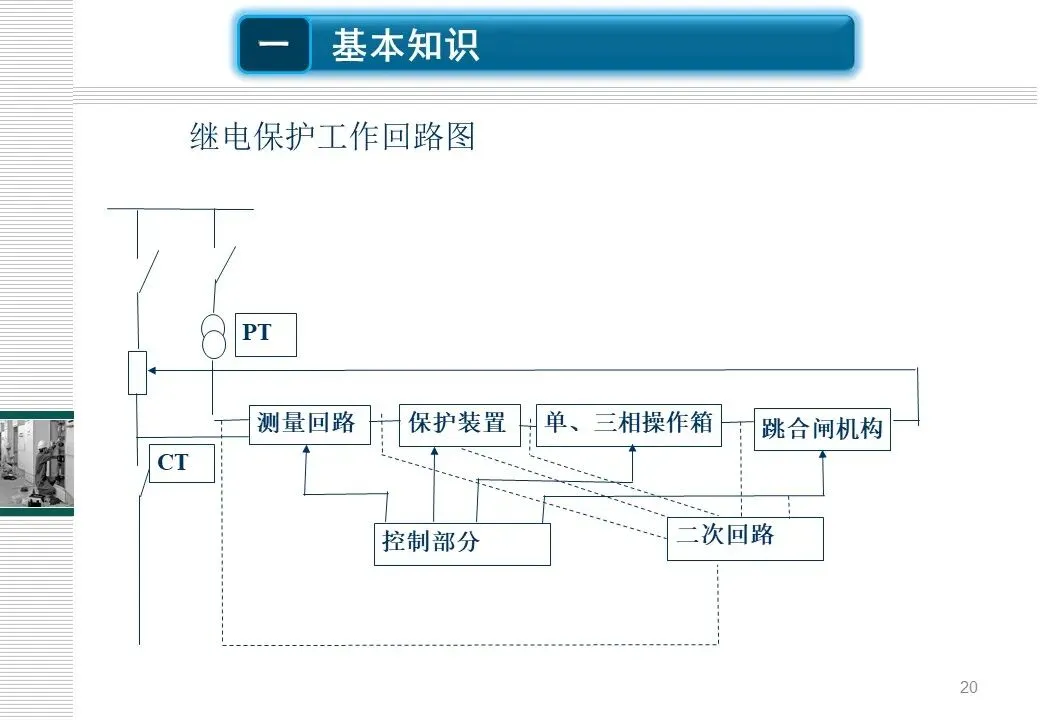

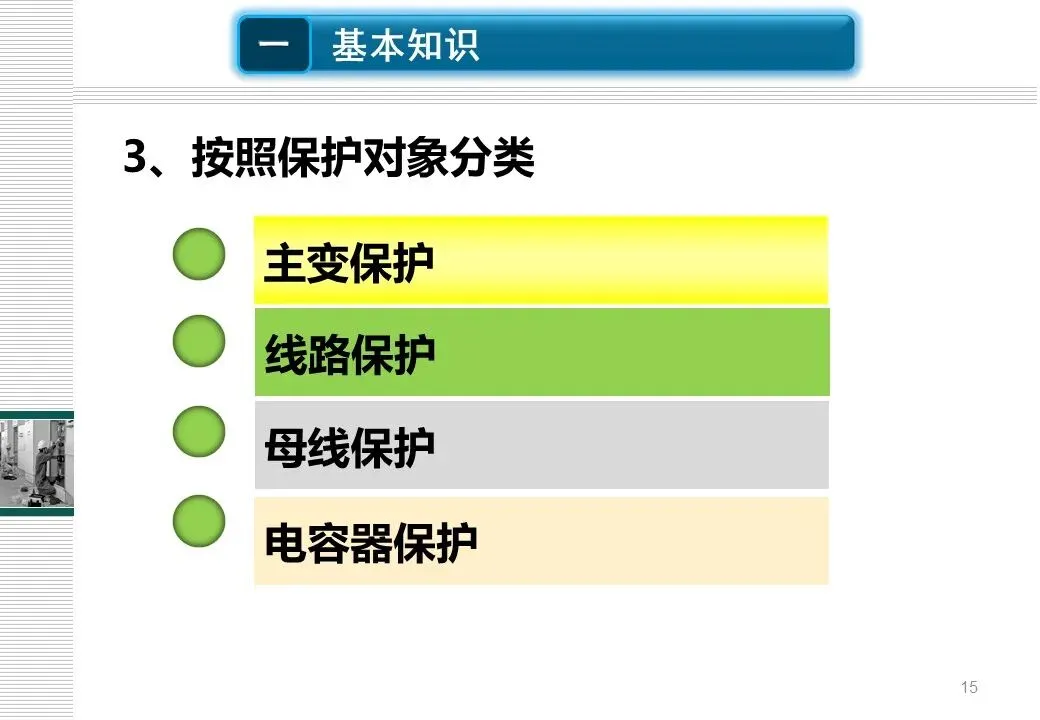

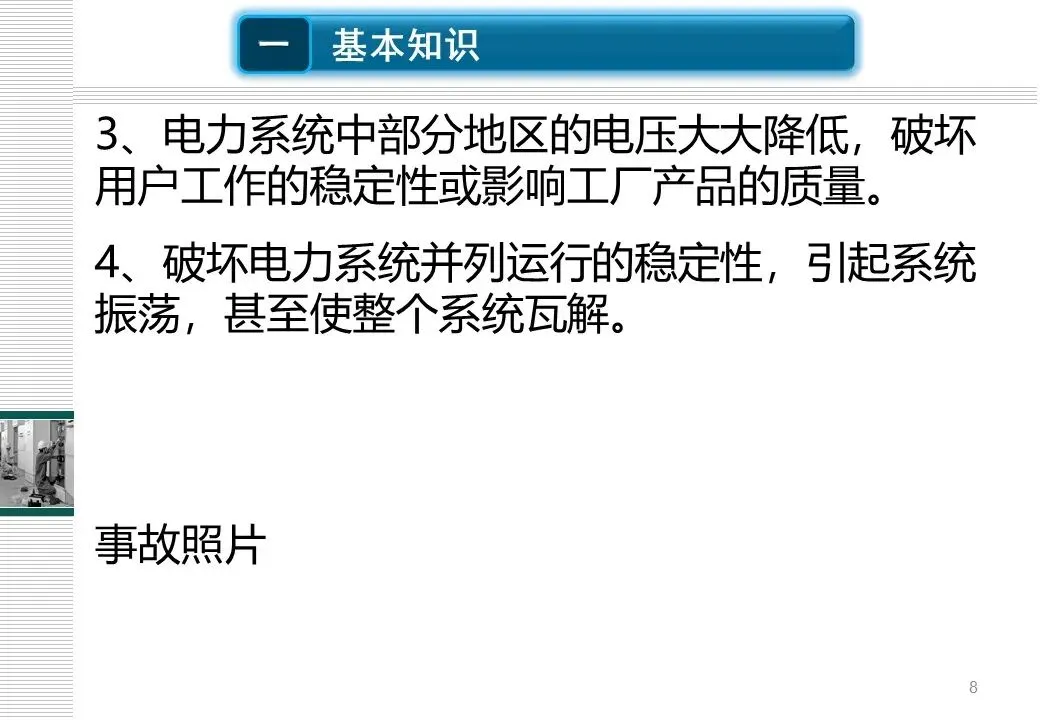

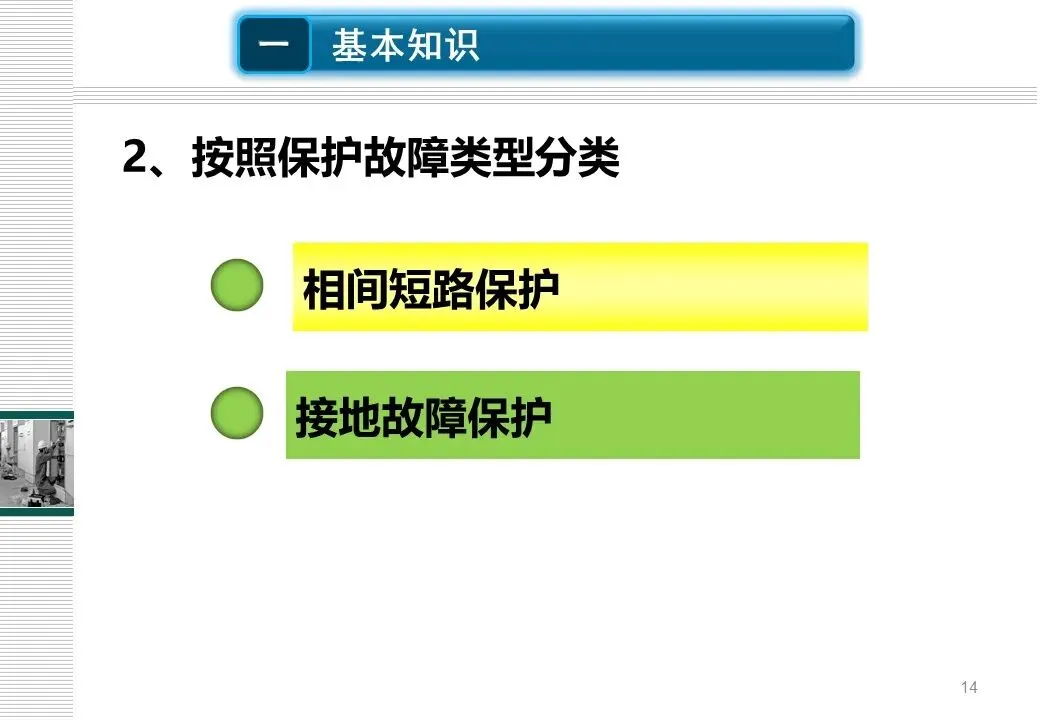

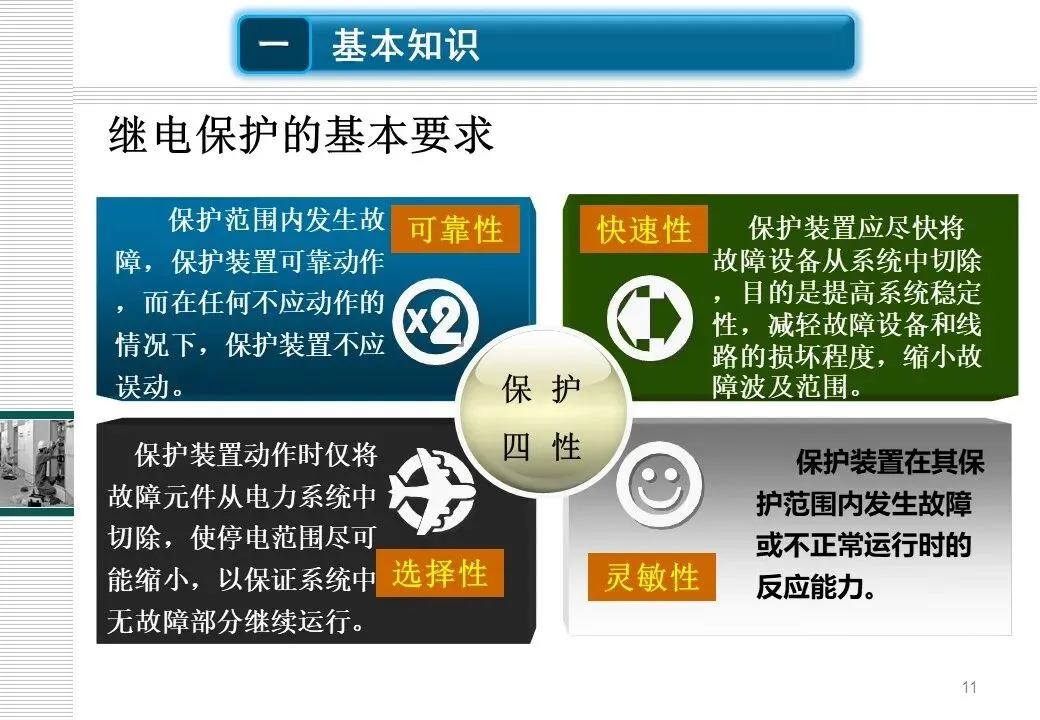

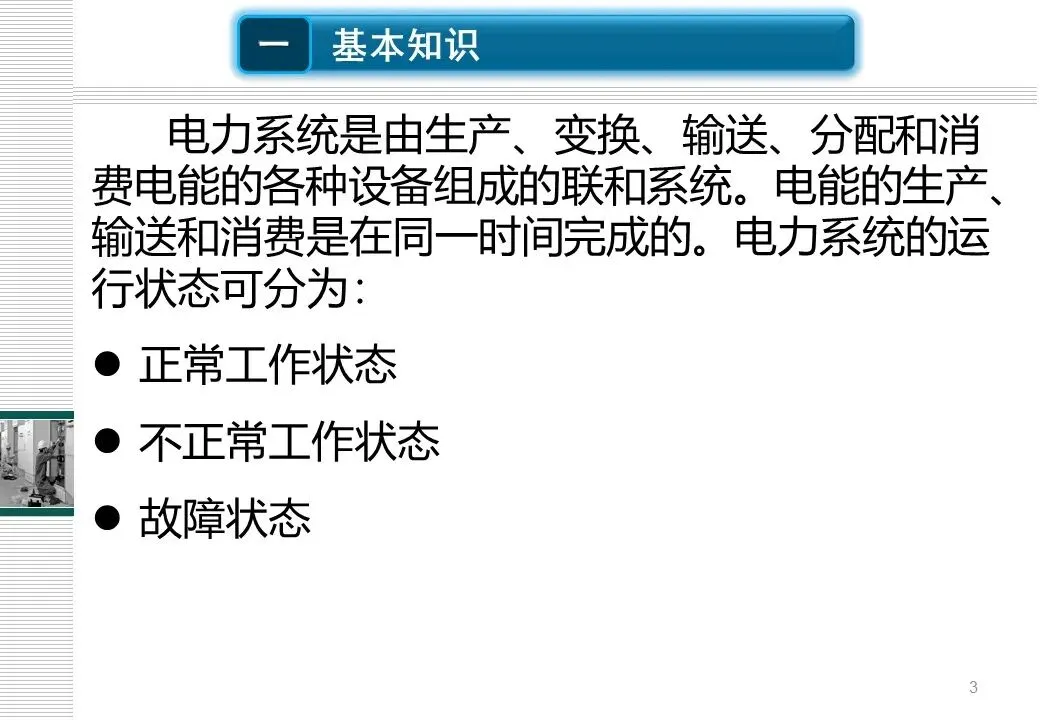

继电保护是指能反应电力系统中电气设备发生故障和不正常运行状态，并动作于断路器跳闸或发出信号的一种自动装置。

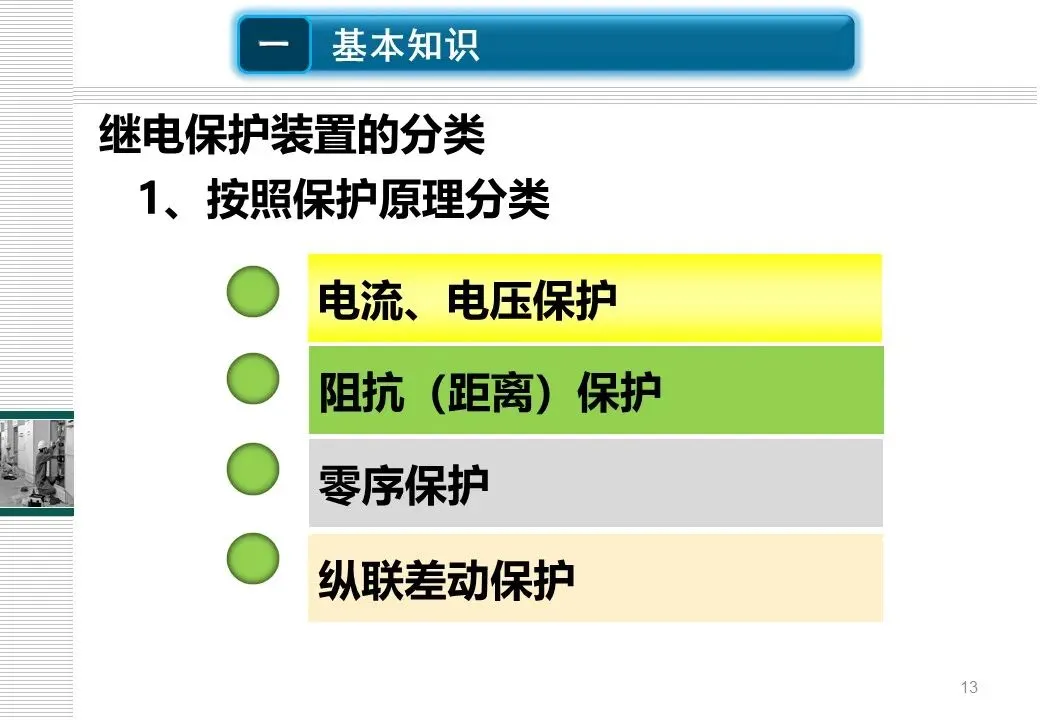

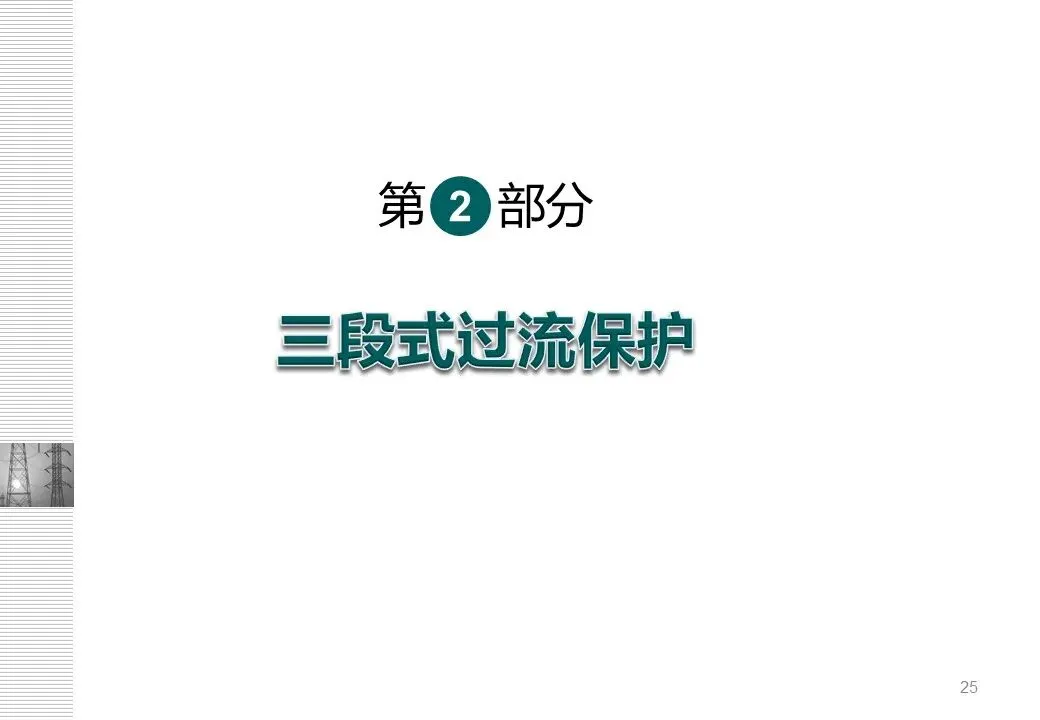

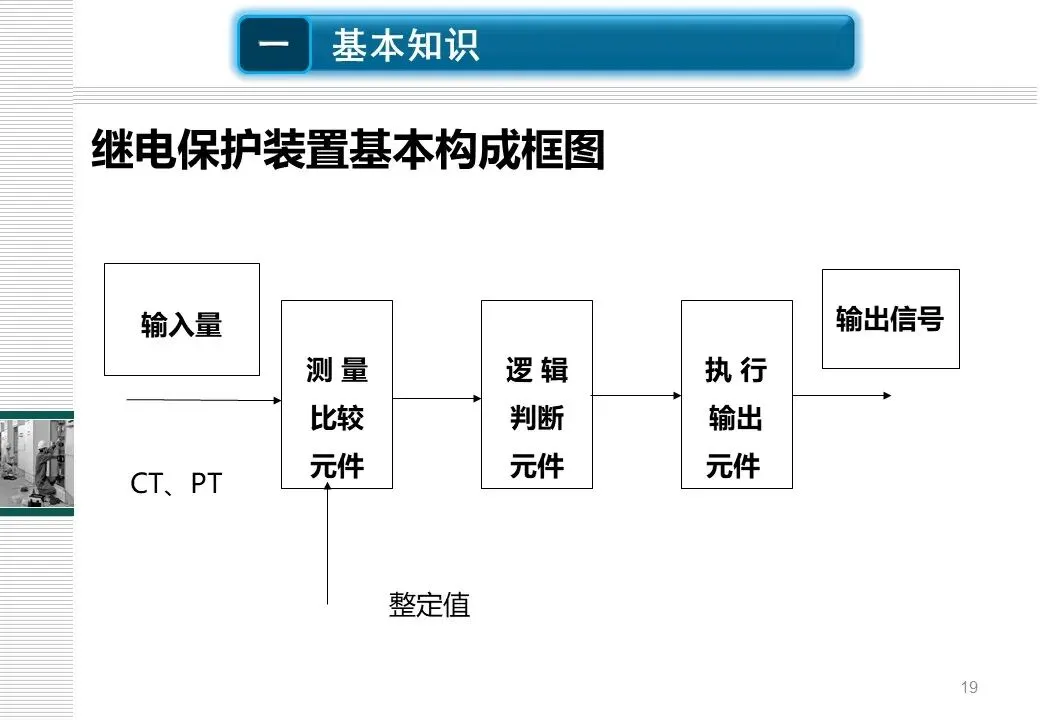

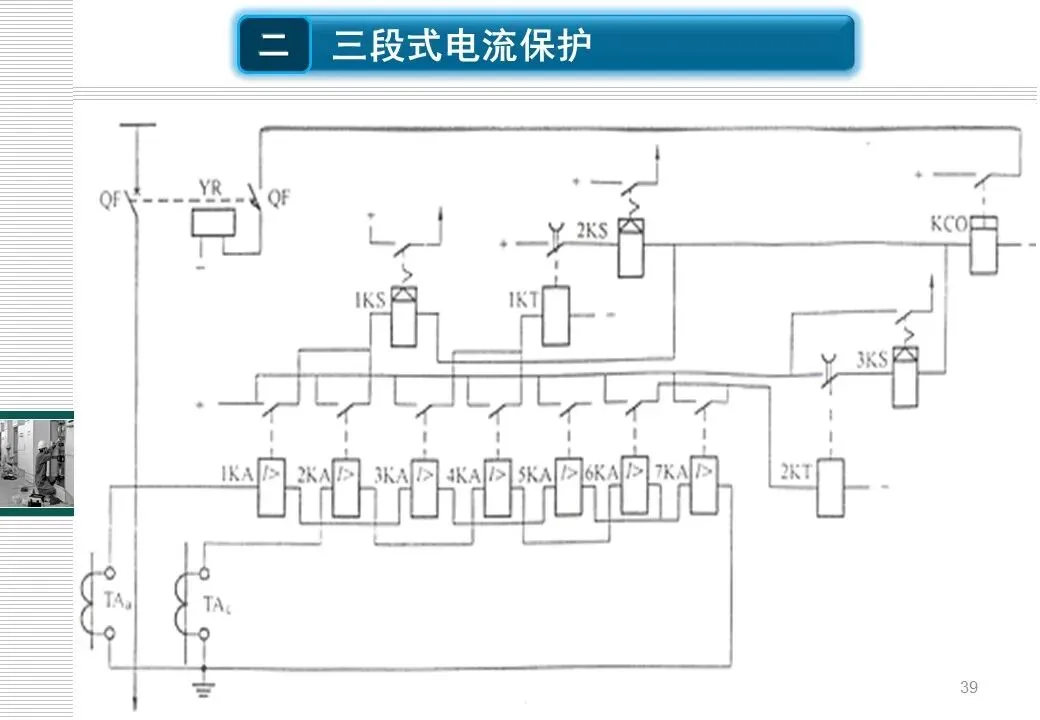

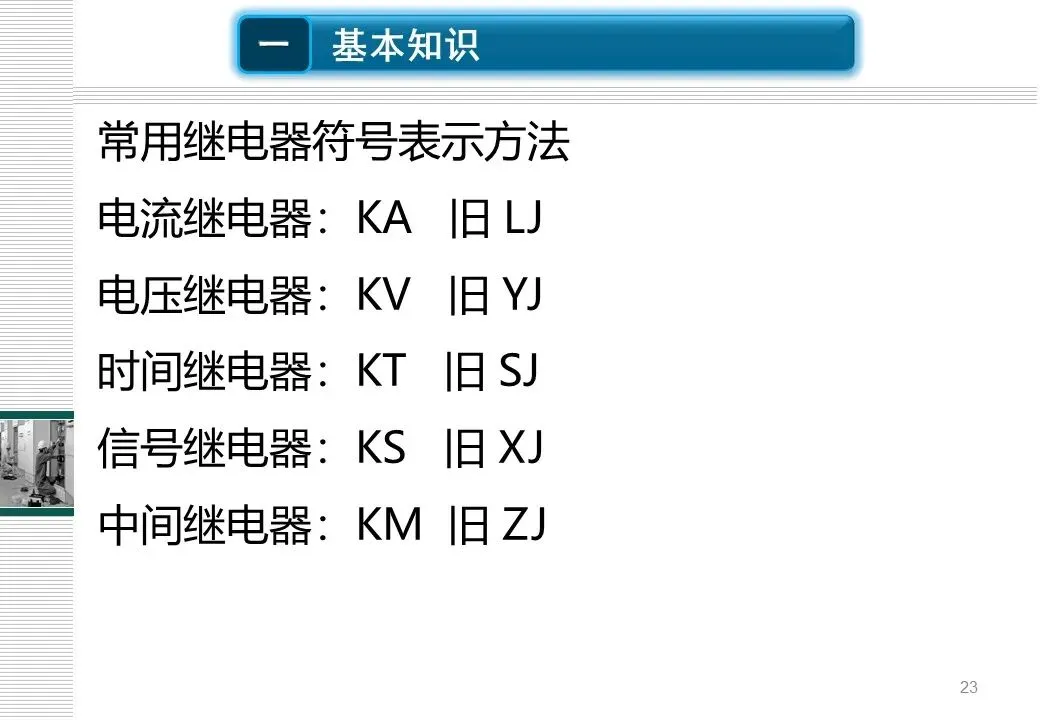

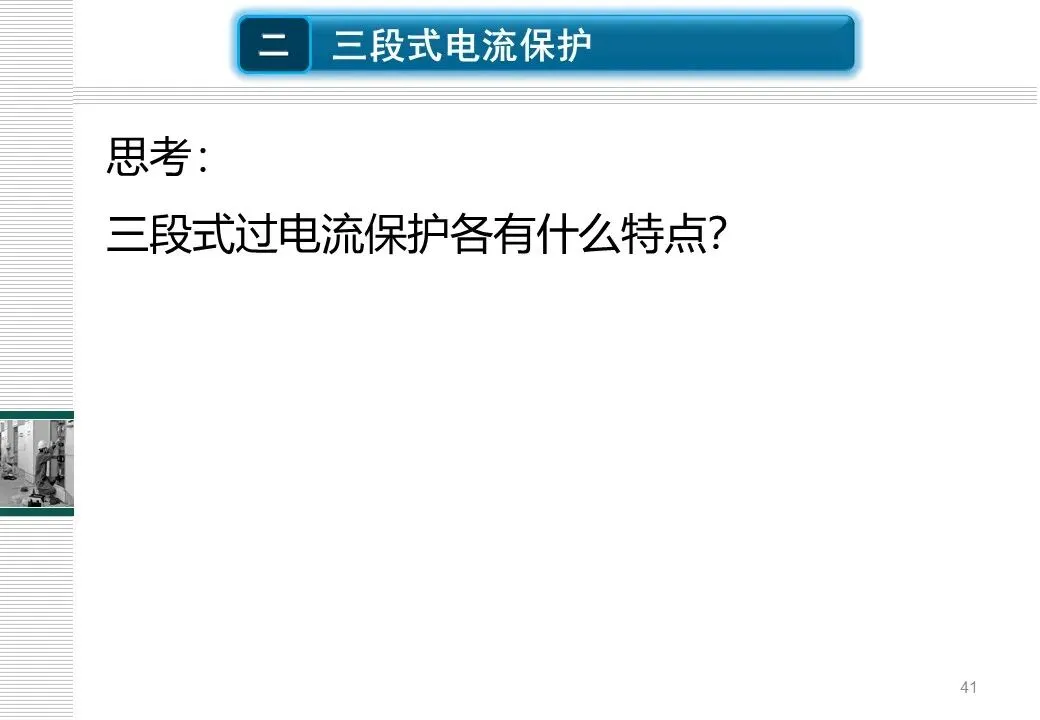

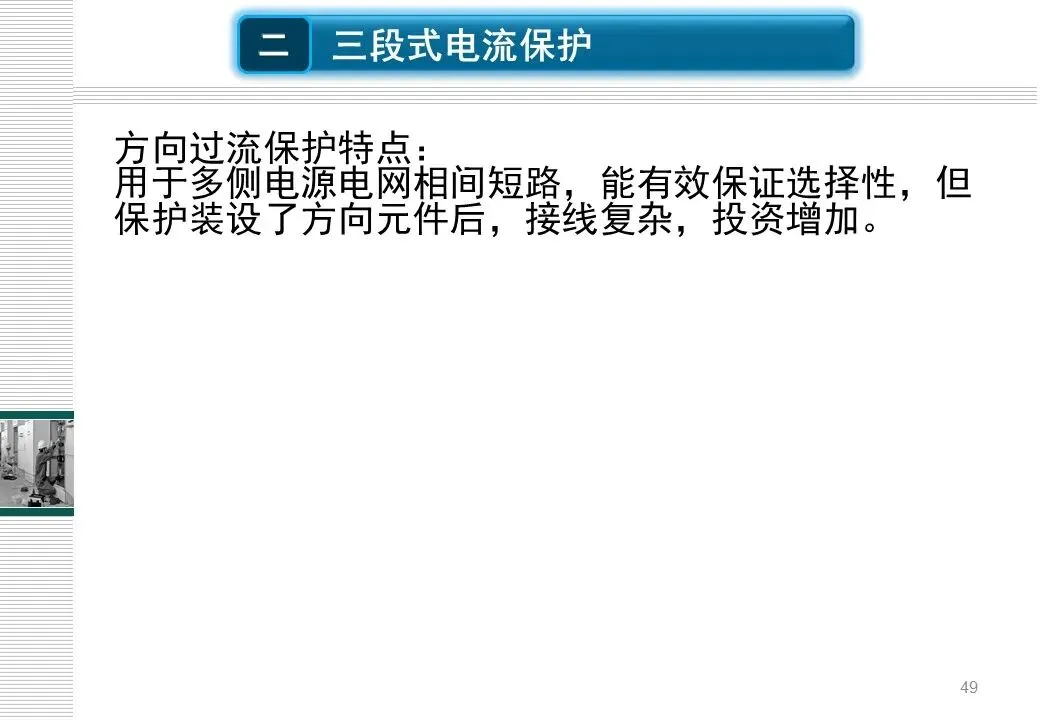

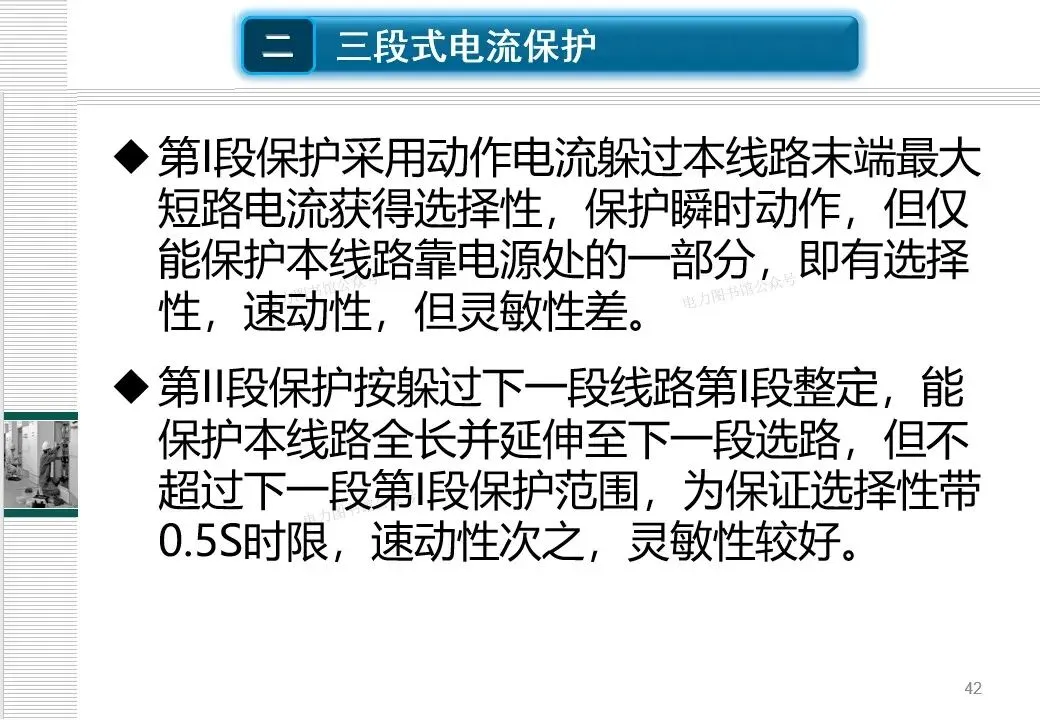

三段式电流保护

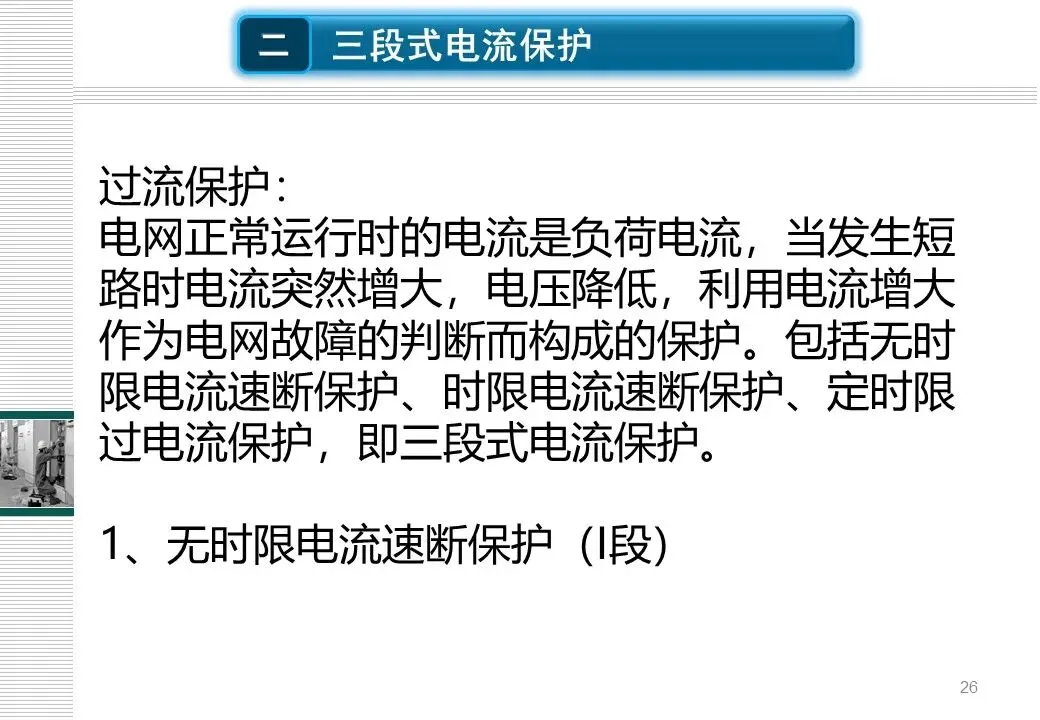

过流保护：

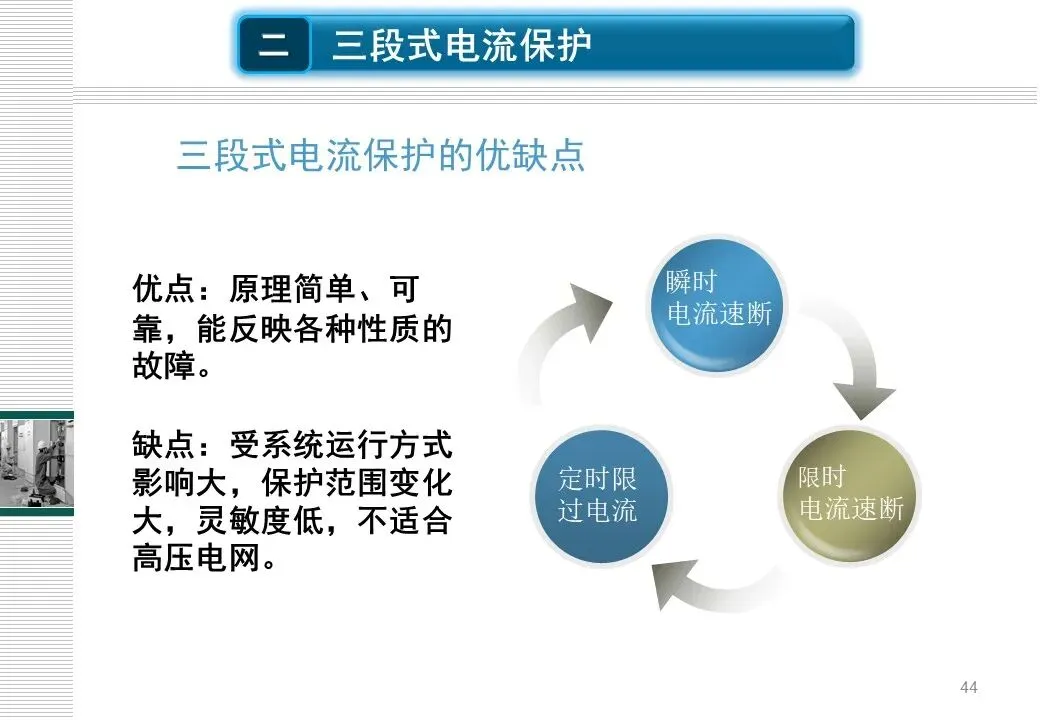

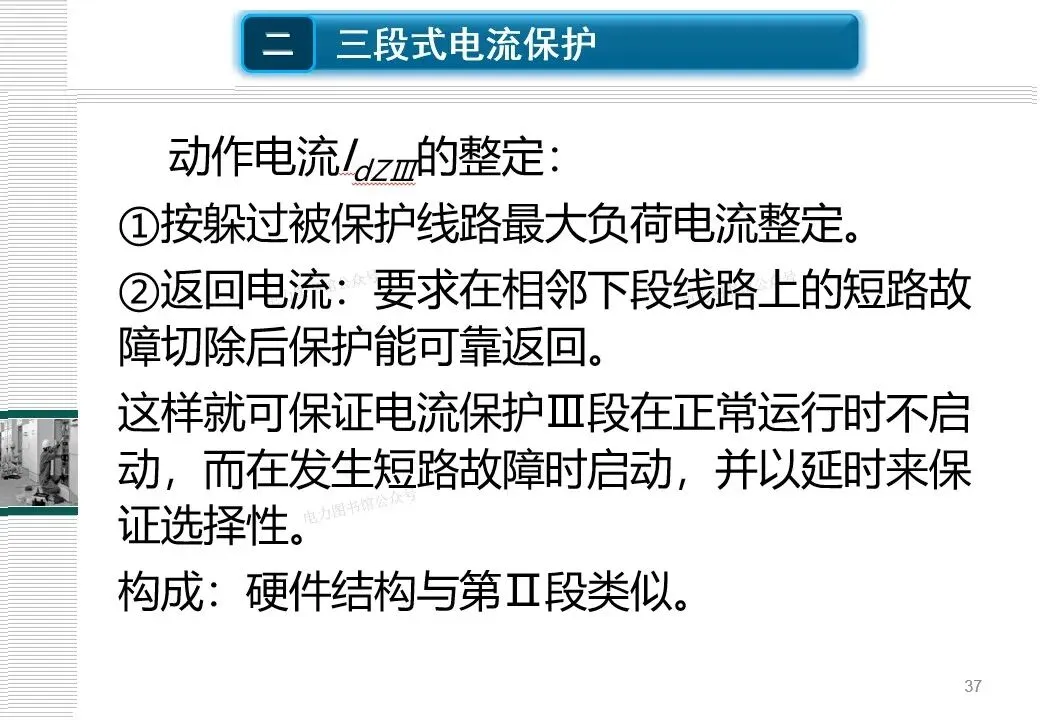

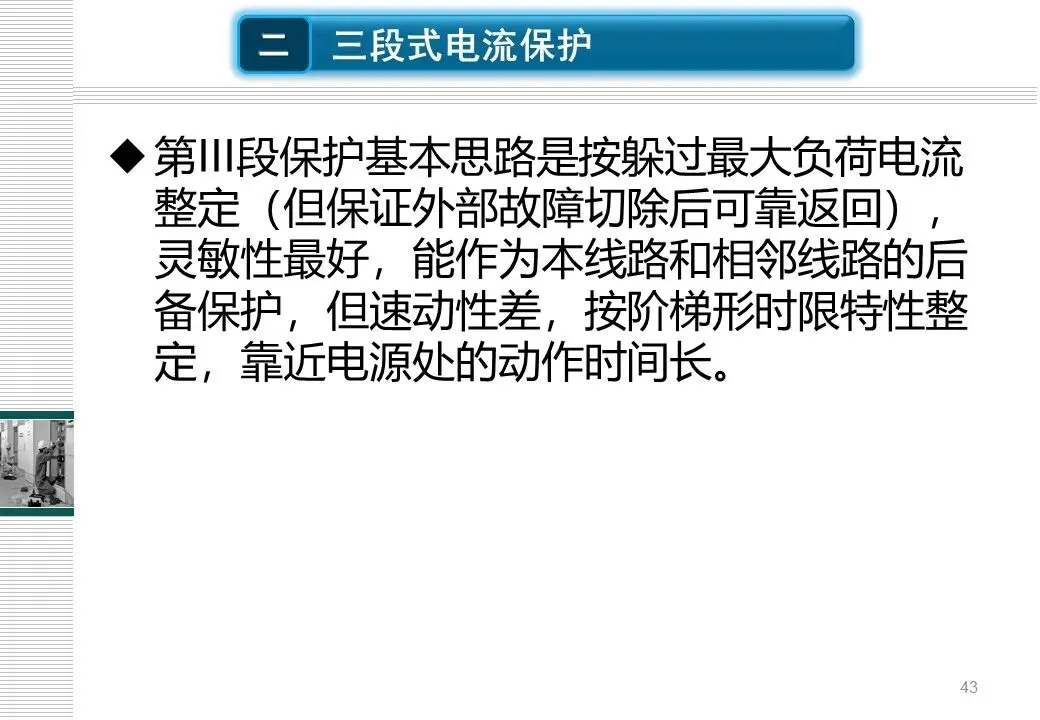

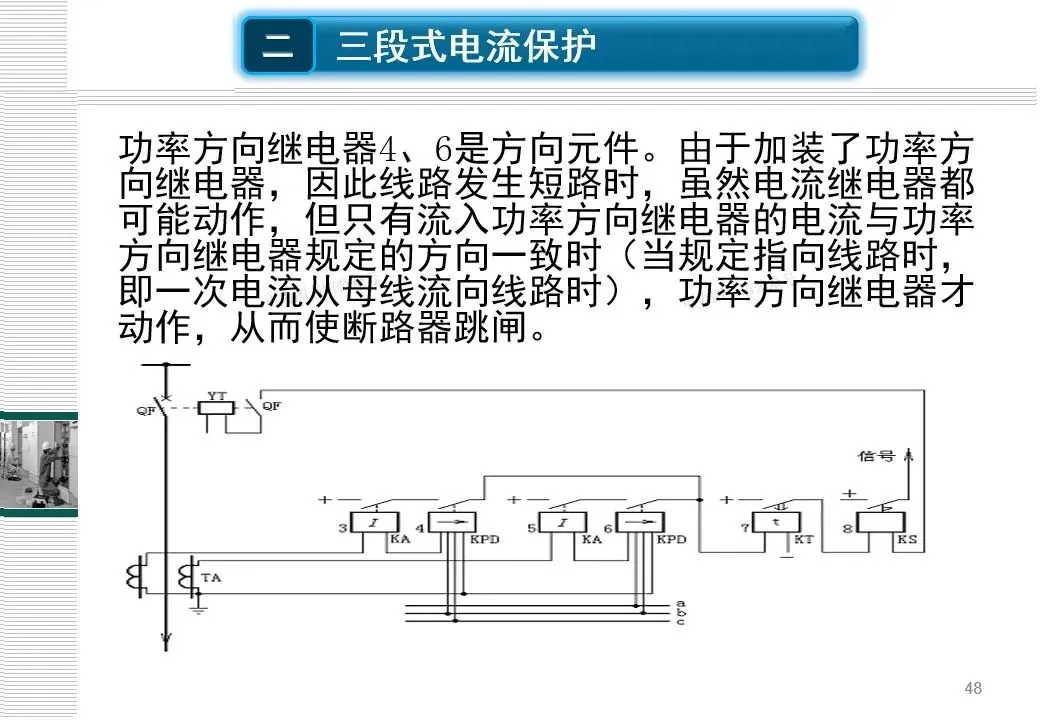

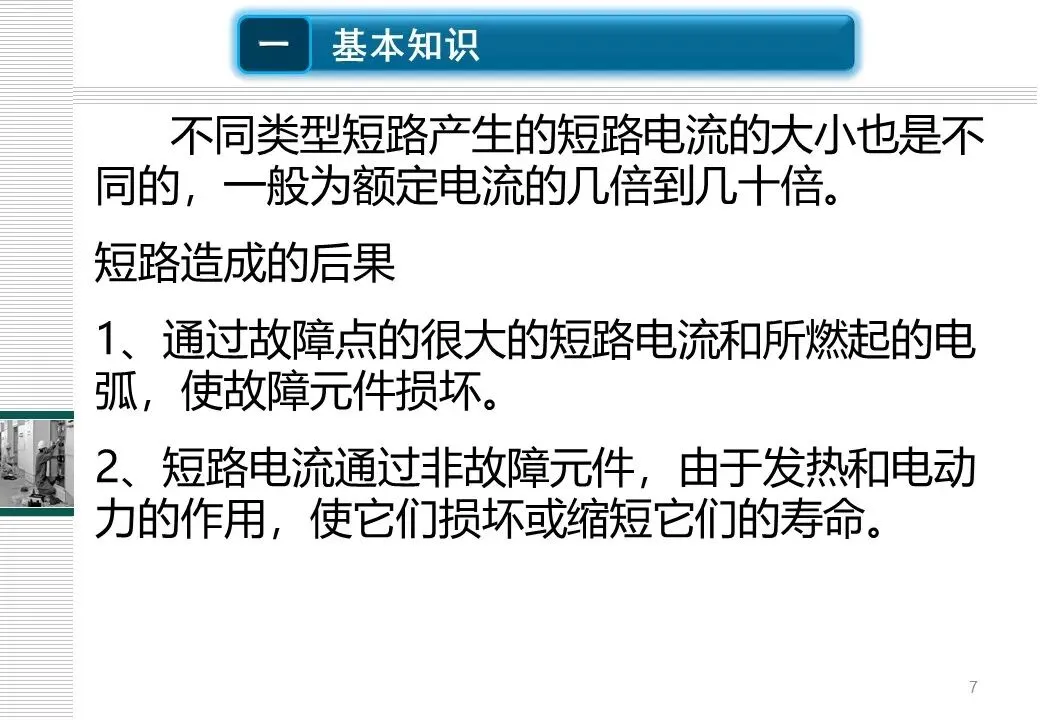

电网正常运行时的电流是负荷电流，当发生短路时电流突然增大，电压降低，利用电流增大作为电网故障的判断而构成的保护。包括无时限电流速断保护、时限电流速断保护、定时限过电流保护，即三段式电流保护。

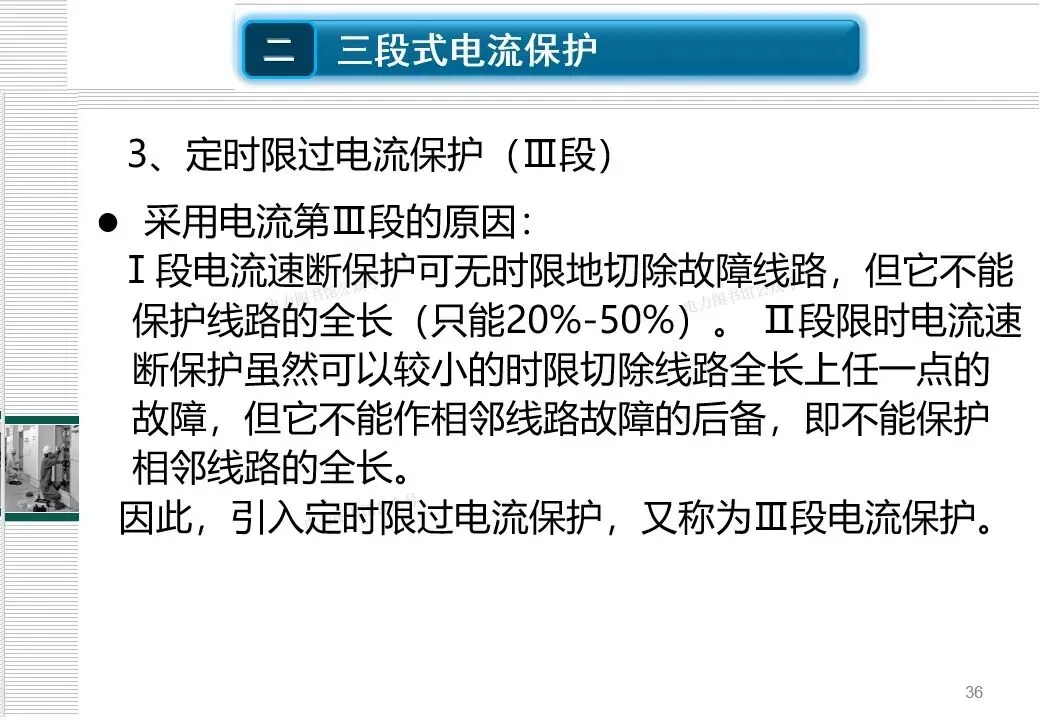

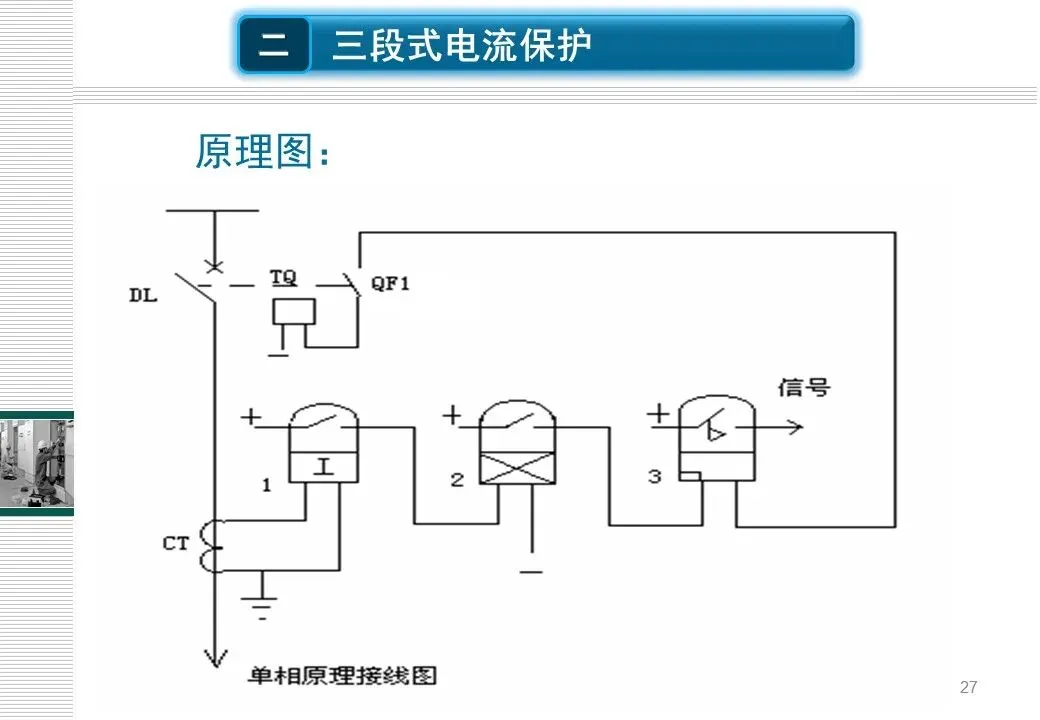

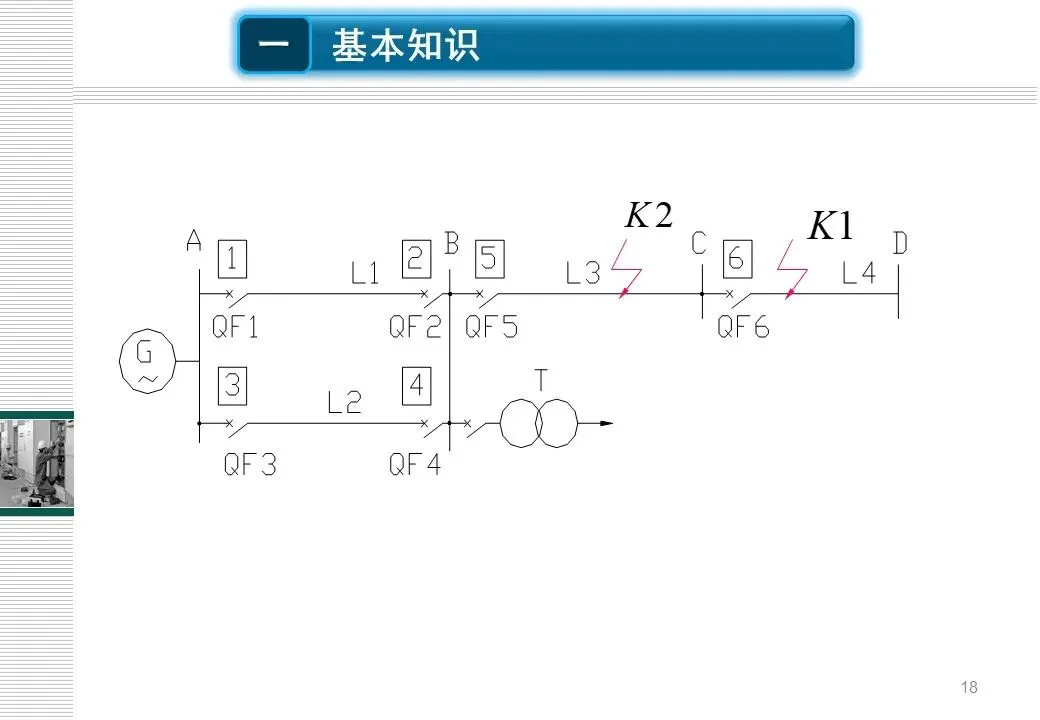

1、无时限电流速断保护（I段）

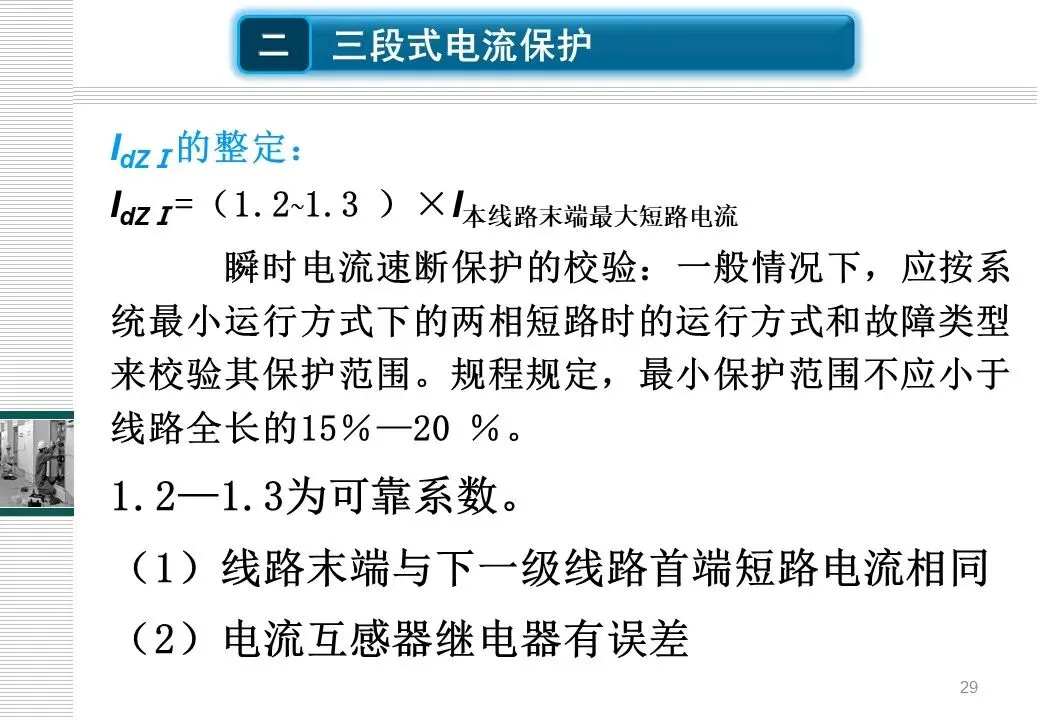

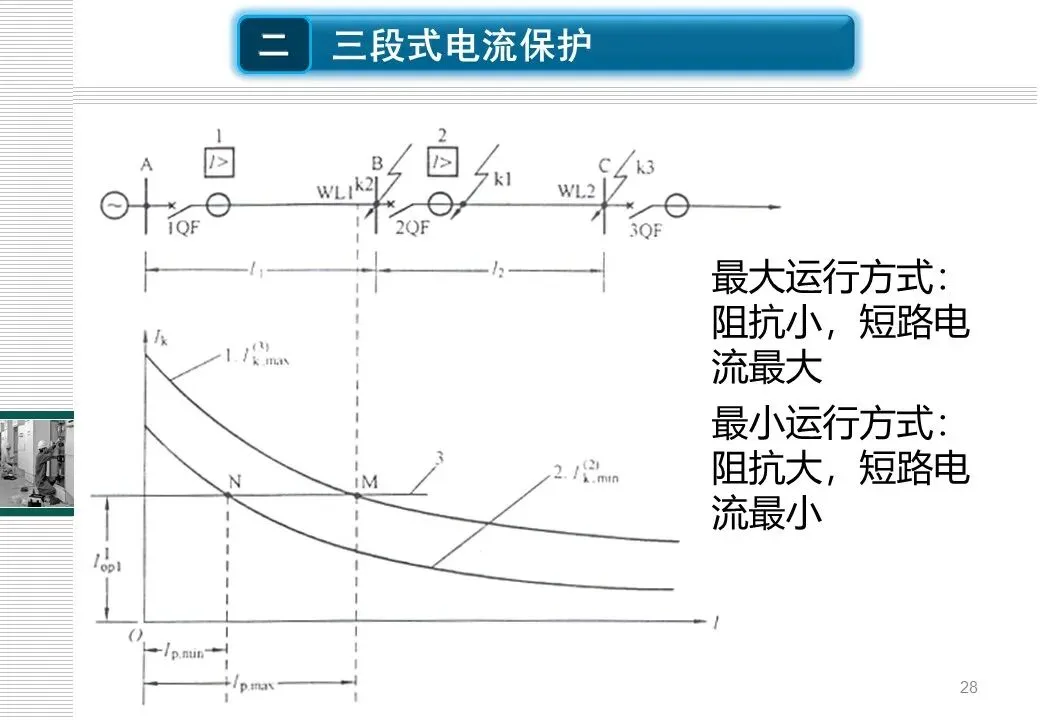

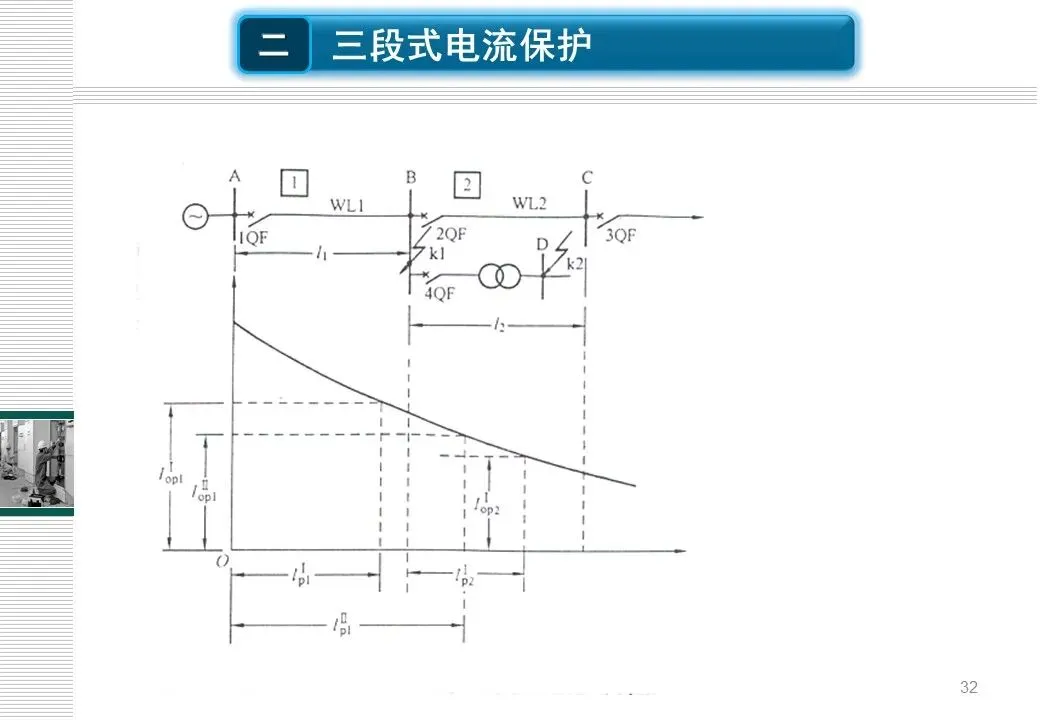

瞬时电流速断保护的校验：一般情况下，应按系统最小运行方式下的两相短路时的运行方式和故障类型来校验其保护范围。规程规定，最小保护范围不应小于线路全长的15％—20 ％。
1.2—1.3为可靠系数。
（1）线路末端与下一级线路首端短路电流相同
（2）电流互感器继电器有误差

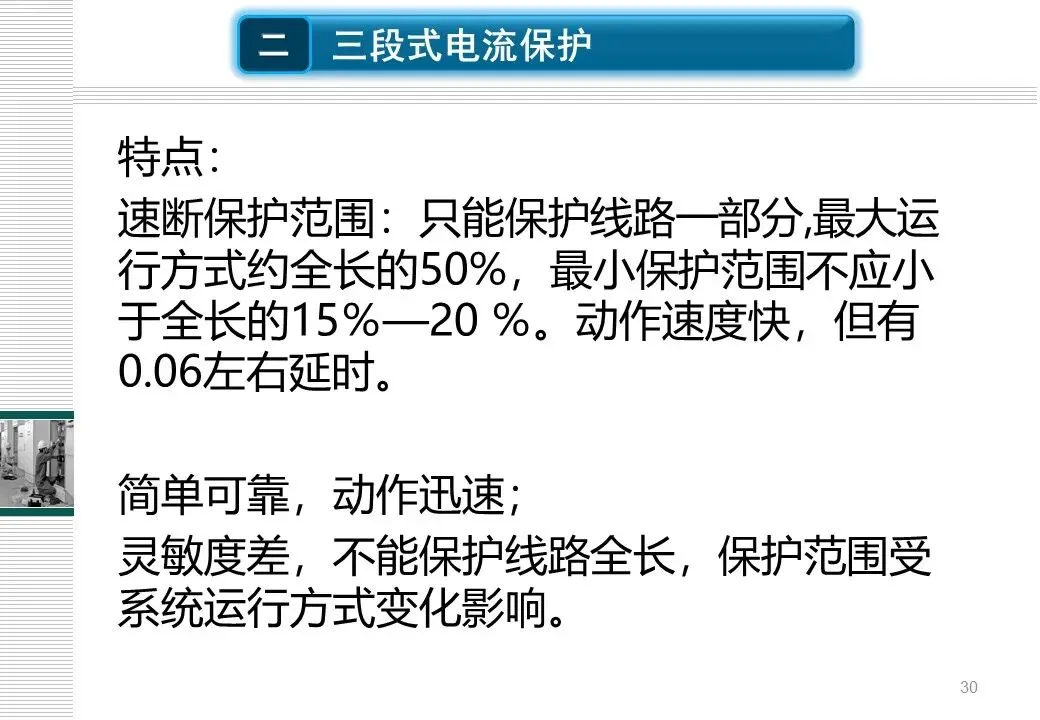

特点：
速断保护范围：只能保护线路一部分,最大运行方式约全长的50%，最小保护范围不应小于全长的15％—20 ％。动作速度快，但有0.06左右延时。
简单可靠，动作迅速；
灵敏度差，不能保护线路全长，保护范围受系统运行方式变化影响。

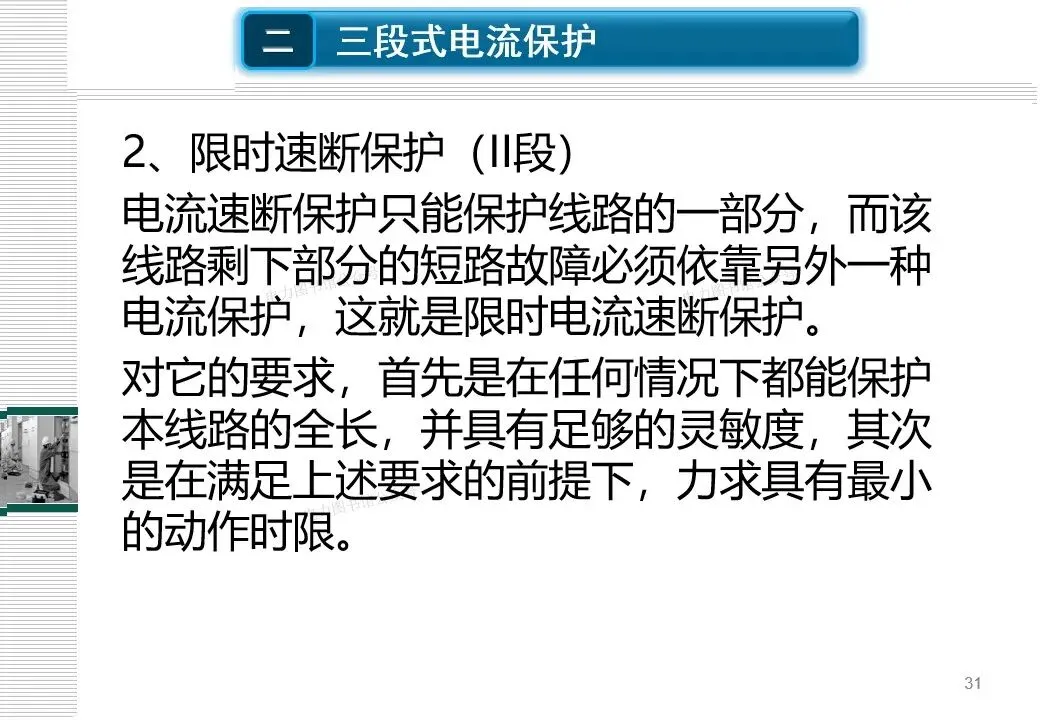

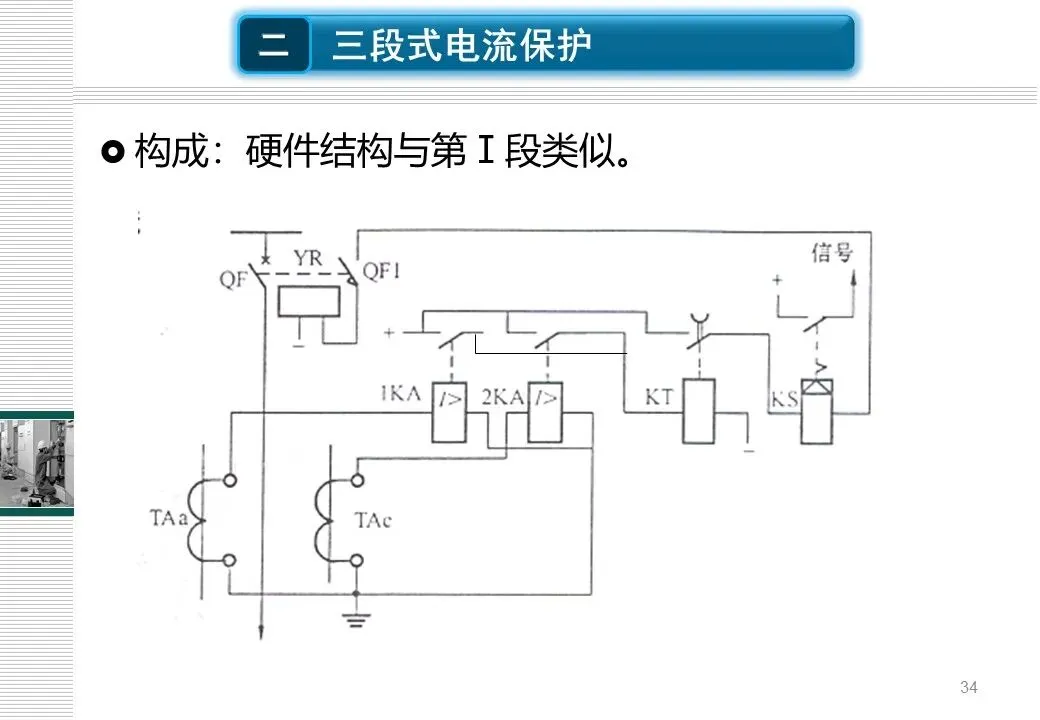

2、限时速断保护（山段）
电流速断保护只能保护线路的一部分，而该线路剩下部分的短路故障必须依靠另外一种电流保护，这就是限时电流速断保护。
对它的要求，首先是在任何情况下都能保护本线路的全长，并具有足够的灵敏度，其次是在满足上述要求的前提下，力求具有最小的动作时限。

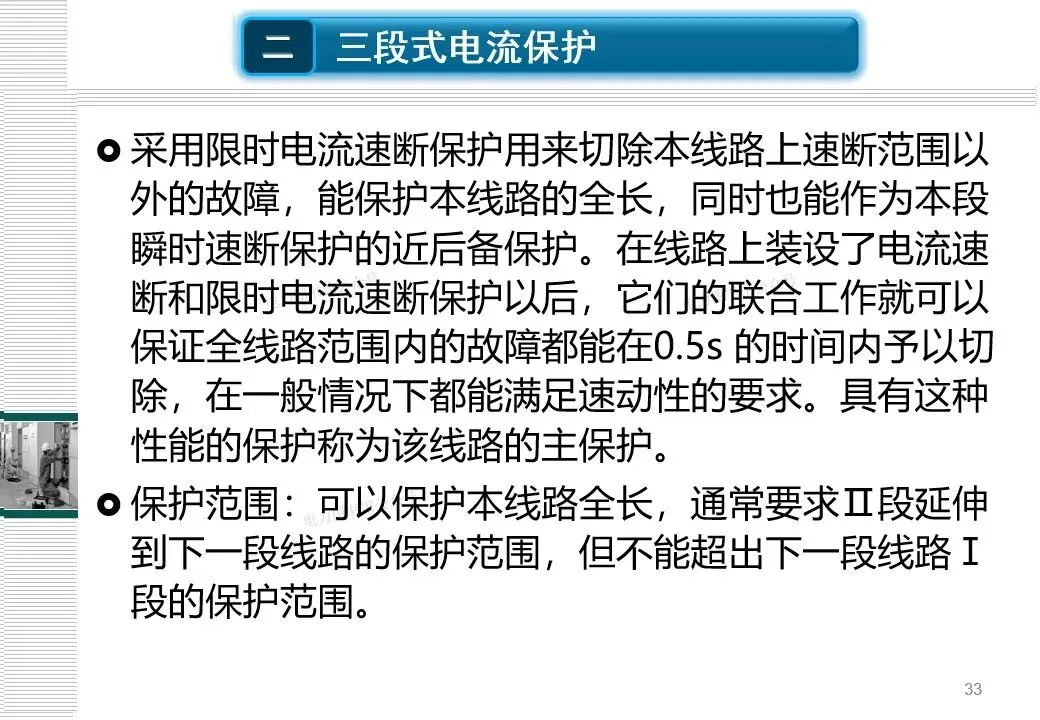

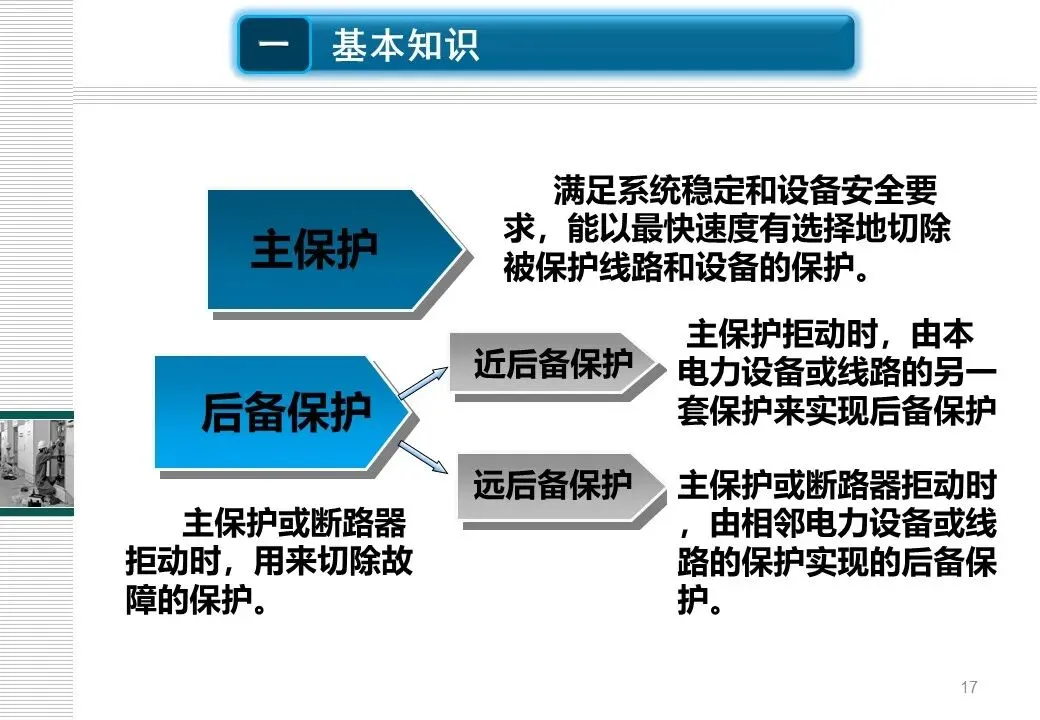

采用限时电流速断保护用来切除本线路上速断范围以外的故障，能保护本线路的全长，同时也能作为本段瞬时速断保护的近后备保护。在线路上装设了电流速断和限时电流速断保护以后，它们的联合工作就可以保证全线路范围内的故障都能在0.5s的时间内予以切除，在一般情况下都能满足速动性的要求。具有这种性能的保护称为该线路的主保护。

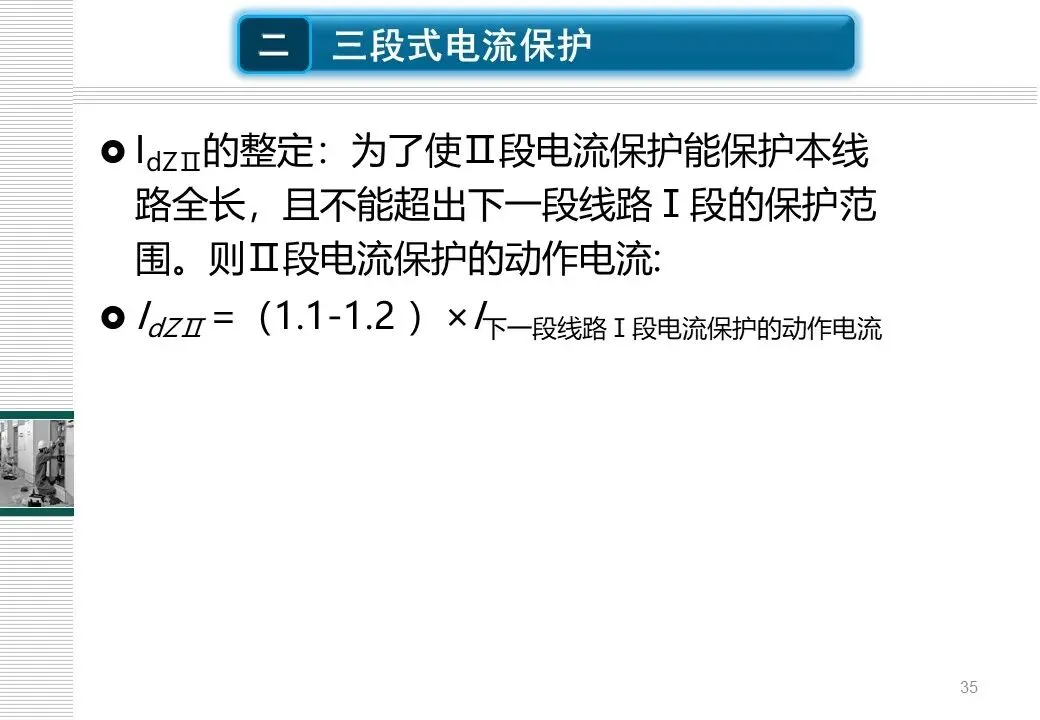

保护范围：可以保护本线路全长，通常要求立段延伸到下一段线路的保护范围，但不能超出下一段线路I段的保护范围。
