用Excel绘制 | 进度条条形图

图文撰写 | Janeey Wang

进度条，大家肯定是非常熟悉的了，当我们下载、上传文件时进场可以看到进度条，主要显示了完成部分占整体的百分比。今天我们来看看如何用条形图来制作一个显示不同时间完成率的进度条。

软件：Excel 2019

1. 打开Excel表格，新建并输入数据。

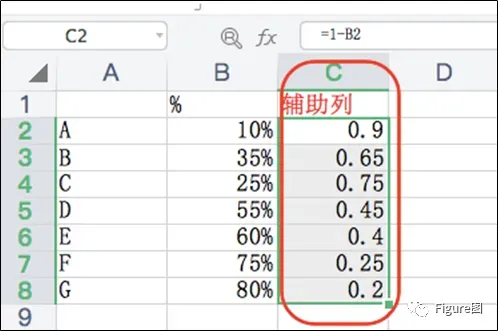

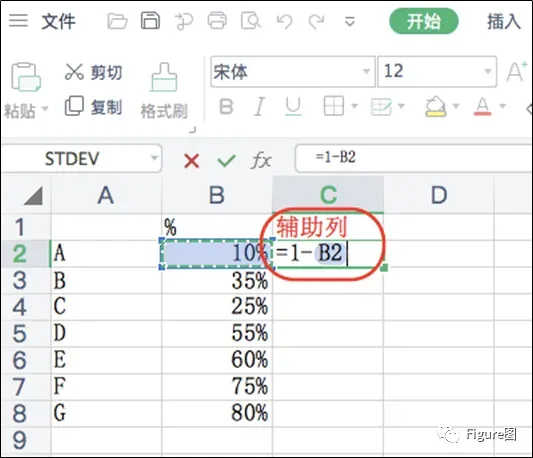

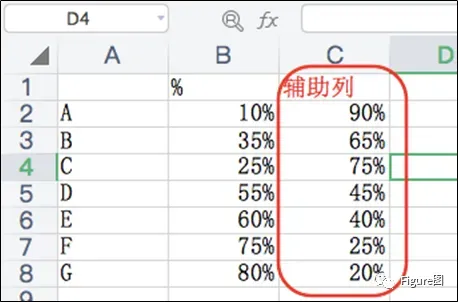

2.添加辅助列，可以借助Excel的公式，如C2中输入“=1-B2”→“Enter”便可得到相应的数据，即辅助列和B列相加为100%。

3. 得出相应数值后通过菜单栏“%”转换为百分比。

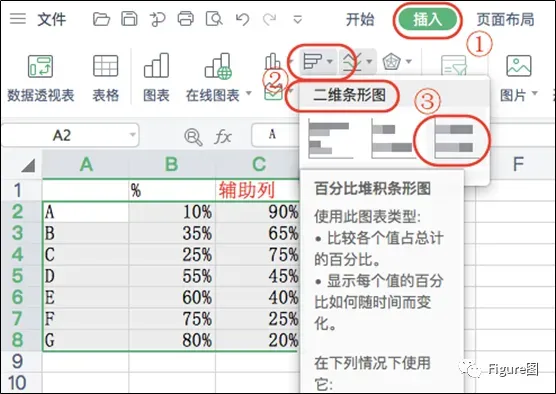

4. 选中数据，通过“插入”→“二维条形图”→“百分比堆积条形图”插入图表。

5. 插入后默认的图如下所示，靠近Y轴部分即为完成所占比例。

6. 接下来我们先通过“分类间距”调节条形图的宽度，想要宽的进度条或者细的都可以根据自己的喜好调节。

7.调整完进度条接下来调整进度条的颜色，我们将未完成部分调成灰色。

8.进度条可以显示不同类别之间的完成比例，也可以显示在不同时间段内完成的情况，所以我们也可以通过将原始数据的类别改为时间，这样对应的进度条条形图便随之显示为时间段的变化了。

9.适当调下透明度。

10. 为了进一步直观显示，我们予以添加数据标签，这里数据标签的位置可以随意。

11. 调整完后如下粗和细进度条分别如下所示。

12. 跟其他图表一样，去除网格线和横坐标轴，看起来更简洁。

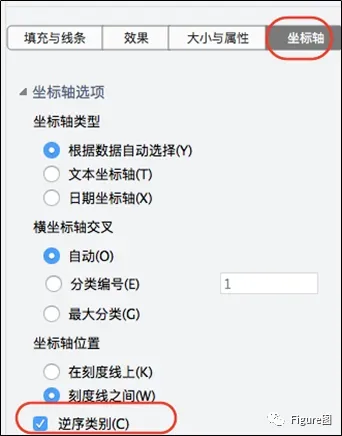

13. 通过坐标轴的“逆序类别”调整Y轴时间轴顺序。

14. 最后可以再根据自己需要调下格式，如添加背景色、改变进度条颜色等均可。

熟悉的进度条制作起来就是这么简单哦，小伙伴们下次要显示完成比例的图形均可以用这个方法来制作，赶紧试试吧。
