W275 PQR常见错误分析及规范填写PPT及文本003(P018-P22)

     包括《NB/T 47014—2023《承压设备焊接工艺评定》主要变化及分析（一）》｜2026 年 2 月修订版、《NB/T 47014—2023《承压设备焊接工艺评定》主要变化及分析（二）》｜2026 年 3 月修订版、《承压设备焊接工艺评定报告（PQR）常见错误分析及规范填写”》｜2026 年5 月完稿，共3个讲座，总时长超过300分钟，配套文本总字数9.2万字的单行本已经印制完毕，凡是购买本公众号24年，25年合集的同行免费赠送（截止期2026年5月8日），只要付10元京东快递邮费即可，详见前后逾月最终定稿｜9 万字 160 页 47014 讲解单行本正式发售！老用户免费送，仅补 10 元京东强哥快递费用。

《NB/T 47014—2023《承压设备焊接工艺评定》主要变化及分析（一）》｜2026 年 2 月修订版的完整PPT及配套文本本公众号已经上传，《主要变化及分析（二）》新修订版的PPT及配套文本等本系列上传完成后之后也会上传。

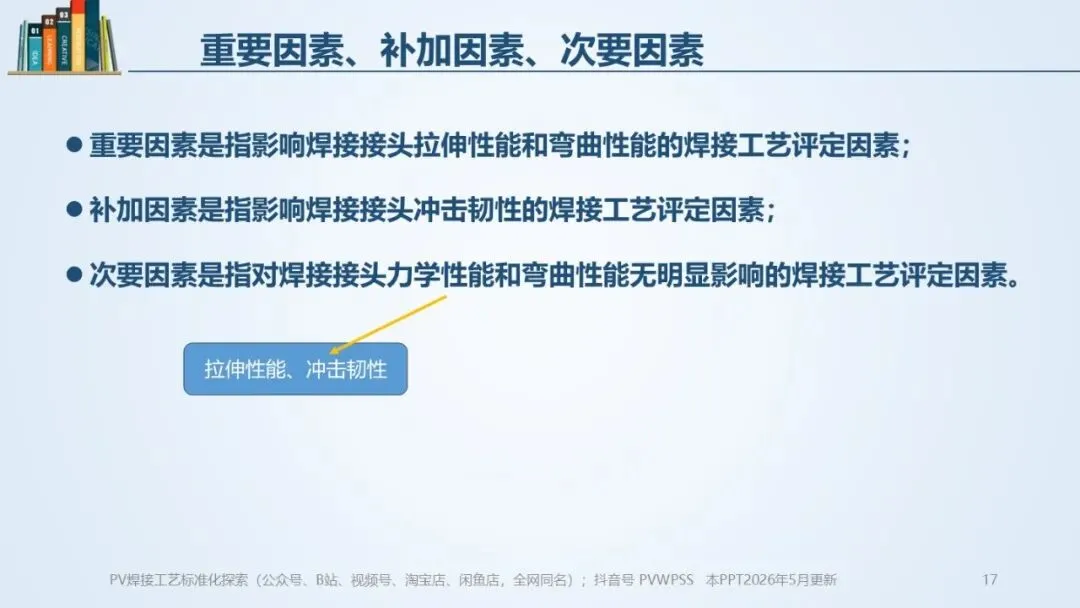

上图P17

刚才提到了重要因素、补加因素、次要因素，这里我们把这3个因素介绍下，这里直接引用了NB/T 47014中的原文。

重要因素是指影响焊接接头拉伸性能和弯曲性能的焊接工艺评定因素；

补加因素是指影响焊接接头冲击韧性的焊接工艺评定因素；

次要因素是指对焊接接头力学性能和弯曲性能无明显影响的焊接工艺评定因素。

这里的力学性能我理解包括拉伸性能和冲击韧性。

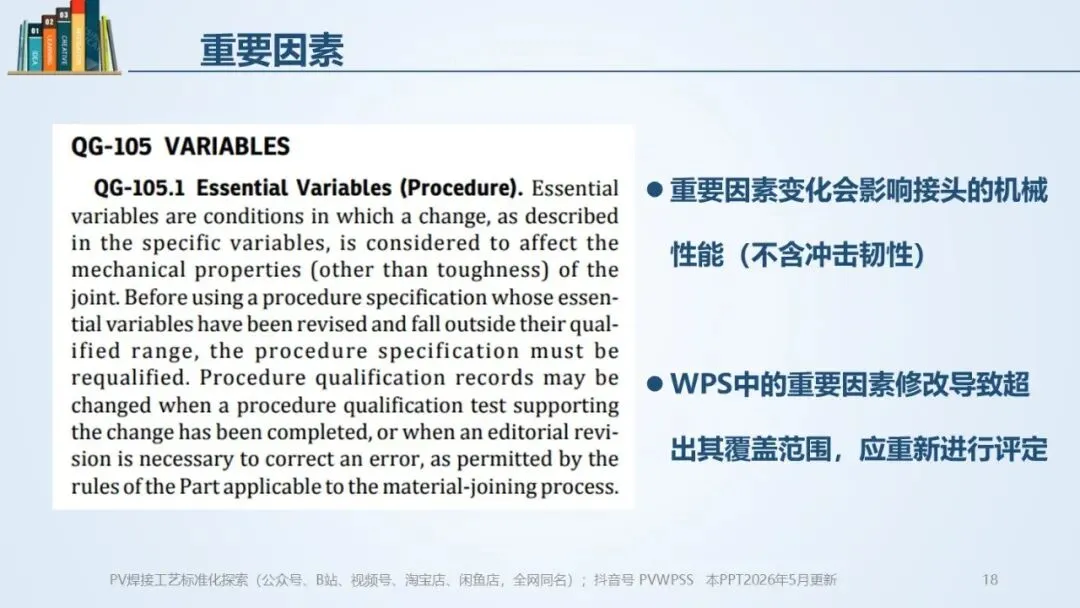

上图P18

本页显示的ASME锅炉与压力容器规范第Ⅸ卷中有关重要因素的文字描述。由于重要因素变化会影响接头的机械性能（不含冲击韧性），所以如果WPS中的重要因素修改导致超出其覆盖范围，应重新进行评定。

这句话怎么理解呢。假设我们做了个焊接工艺评定，母材厚度为10mm，编制了PQR。后来碰到产品焊件母材厚度为30mm，此时原评定的母材厚度不能覆盖焊件母材厚度（原评定母材厚度覆盖范围的上限为20mm），只能制备厚度稍大的母材重新进行焊接工艺评定。

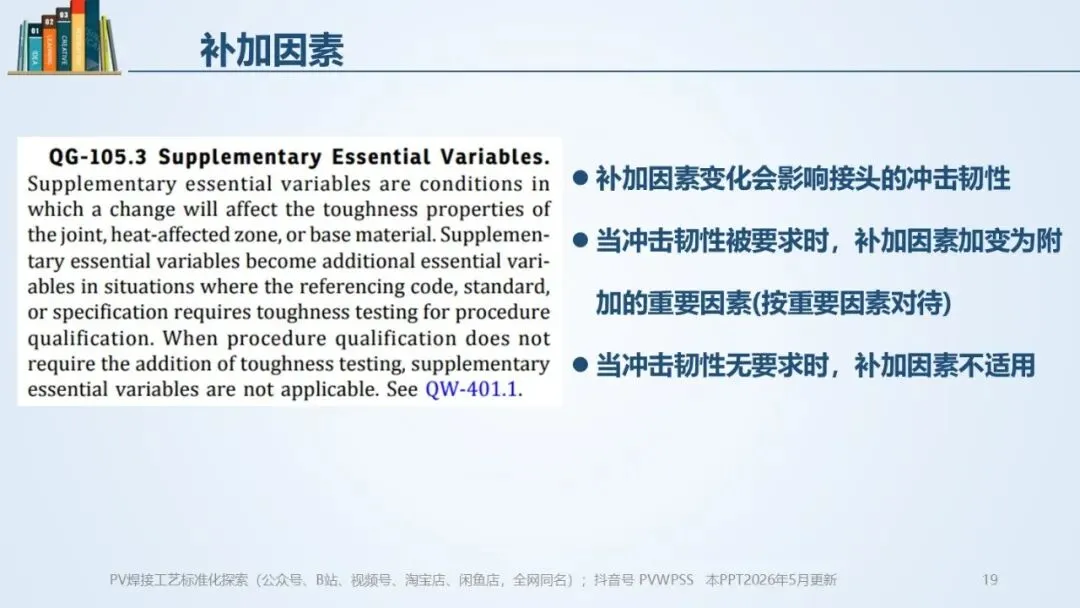

上图P19

本页显示的是ASME锅炉与压力容器规范第Ⅸ卷中有关补加因素的文字描述。文中写的很明确，当冲击韧性被要求时，补加因素加变为附加的重要因素，此时按重要因素对待。也就是说，如果有冲击要求的话，补加因素的重要性提高一档，变为重要因素。

这句话怎么理解呢。假设我们做了个低温钢材料的焊接工艺评定，编制了PQR，当时记录的最大热输入是20KJ/cm。WPS规定的热输入的上限为18KJ/cm。但是后来车间来不及干，想用5mm的焊条立焊位置焊接，那此时热输入肯定要超过评定的上限20KJ/cm了，如果要改WPS，那么原来支持这个WPS的焊接工艺评定就不能覆盖了，要么换一个当时进行评定时热输入大的焊接工艺评定，要么补做评定（可仅进行冲击试验，拉伸试验与弯曲试验不用重做）。

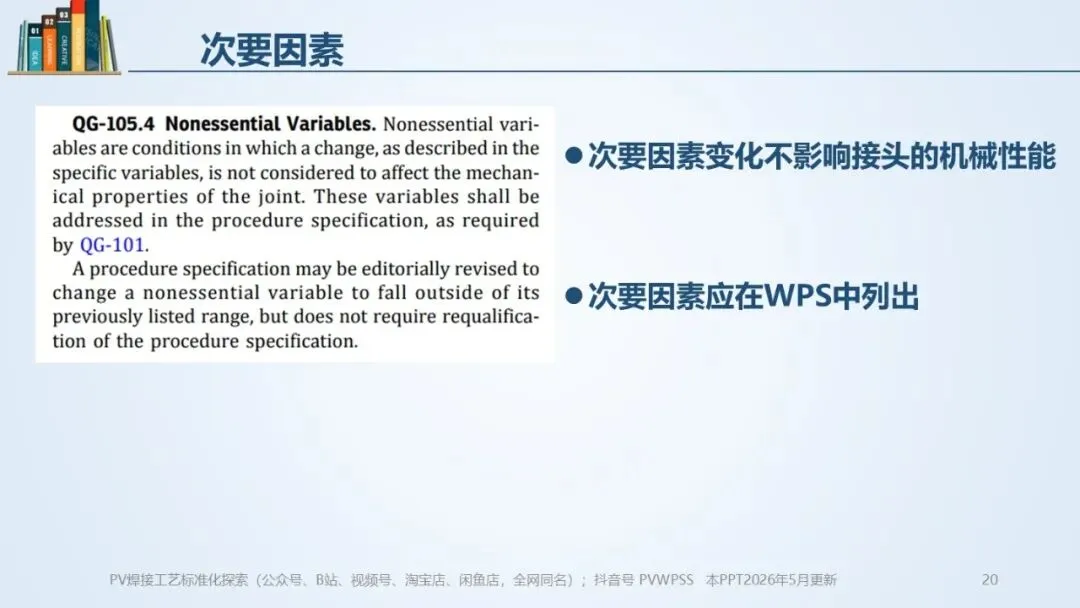

上图P20

本页显示的是ASME锅炉与压力容器规范第Ⅸ卷中有关次要因素的文字描述。次要因素不影响接头的机械性能，所以PQR中可以不记录。但是文中明确：WPS中应记录次要因素。PQR中可以不记录，但是WPS中应记录，这是不是前后矛盾呢。我个人理解并没有矛盾。

次要因素虽然理论上不影响到焊接接头的性能，但是这些次要因素，是与焊工实际施焊密切相关的，如采用钨极气体保护焊时采用什么钨级、喷嘴用什么规格。如果WPS中不规定，岂不是变成焊工自己想怎么定就怎么定。从指导焊工焊接生产的角度来说 ，WPS应包括补加因素。

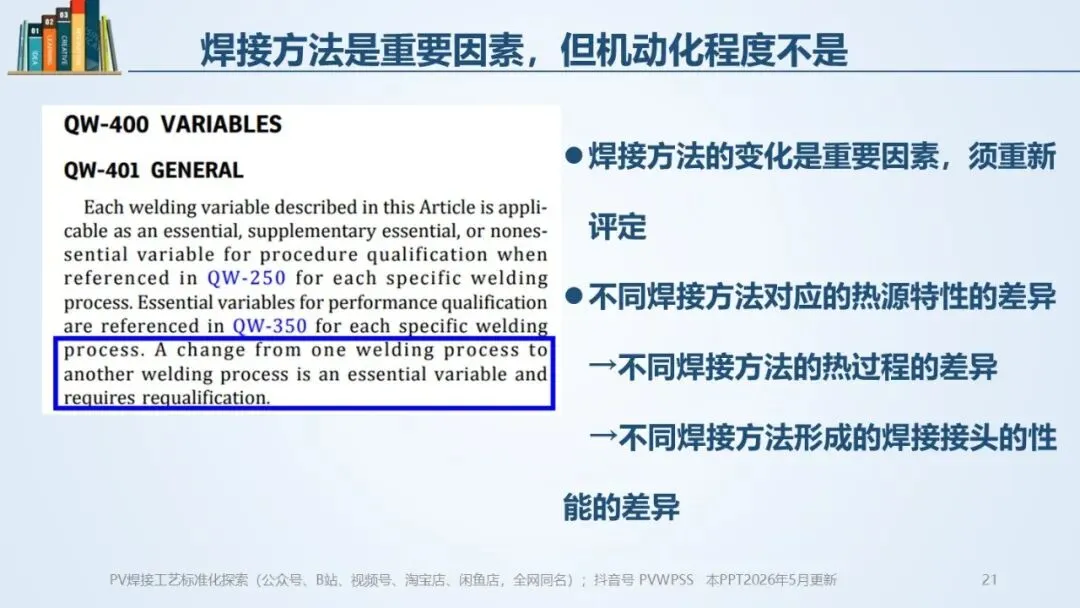

上图P21

这里讨论下焊接方法。焊接方法是不是重要因素，NB/T 47014中没有明确的文字表述，而ASME锅炉与压力容器规范第Ⅸ卷中则有明确的文字表述。由于不同焊接方法对应的热源特性的差异，造成不同焊接方法的热过程的差异，从而导致不同焊接方法形成的焊接接头的性能的差异，所以说焊接方法是重要因素，而且是最重要的焊接因素。关于焊接方法是不是焊接工艺评定的重要因素， 2024年3月我在公众号上发表过几篇文章文讨论过这个问题，有兴趣的同行可以自行访问查看。

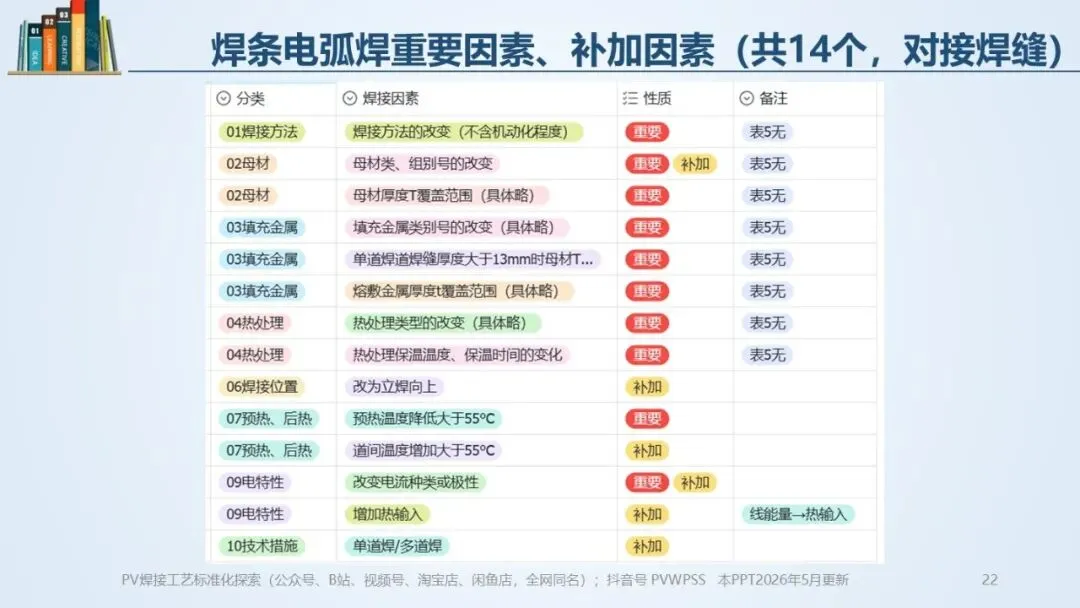

上图P22

页列出了焊条电弧焊的对接焊缝评定的所有重要因素和补加因素，共14个。大家可以看到，备注中很多我都写了表5无，表5无的这些焊接因素对应的是NB/T 47014中6.1条：各种焊接方法的通用评定规则中列出的焊接因素。

ASME锅炉与压力容器规范第Ⅸ卷中各种焊接方法的所有焊接因素都列在QW-253等表中，每种焊接方法对应一个表。从阅读习惯来说，我个人感觉NB/T 47014把所有焊接方法放在一个表中，也就是表5，看起来更方便些。

未完待续。
