一、断路器及其作用

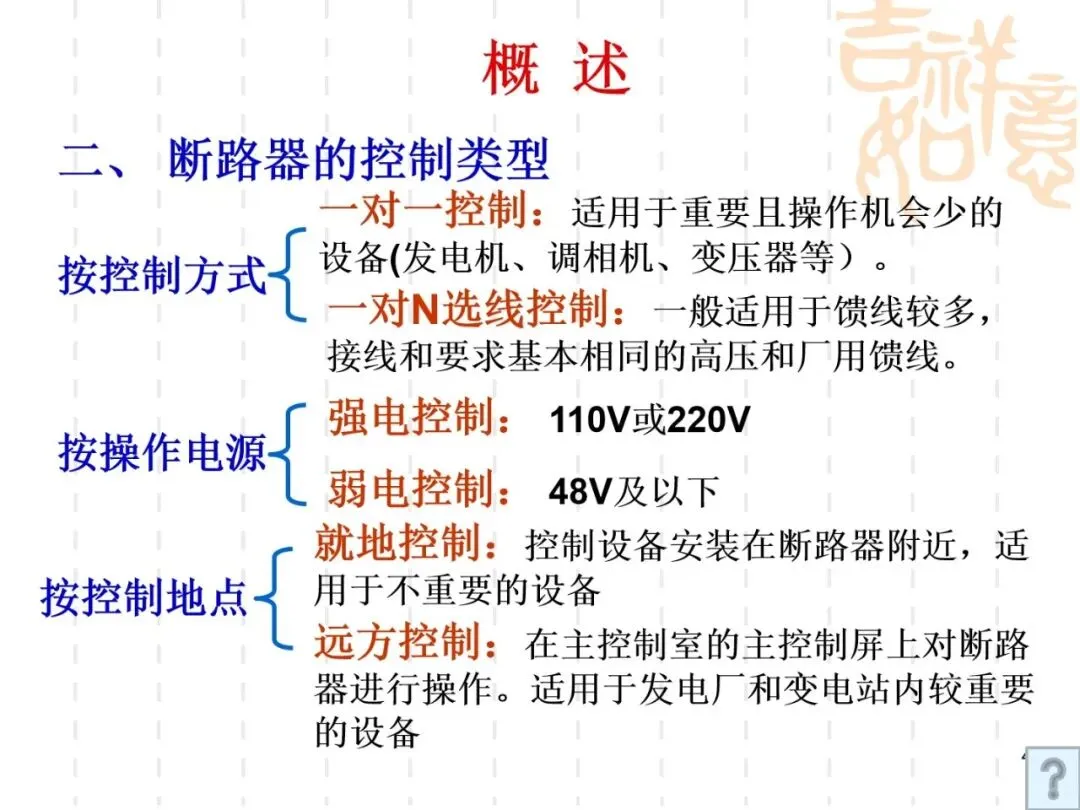

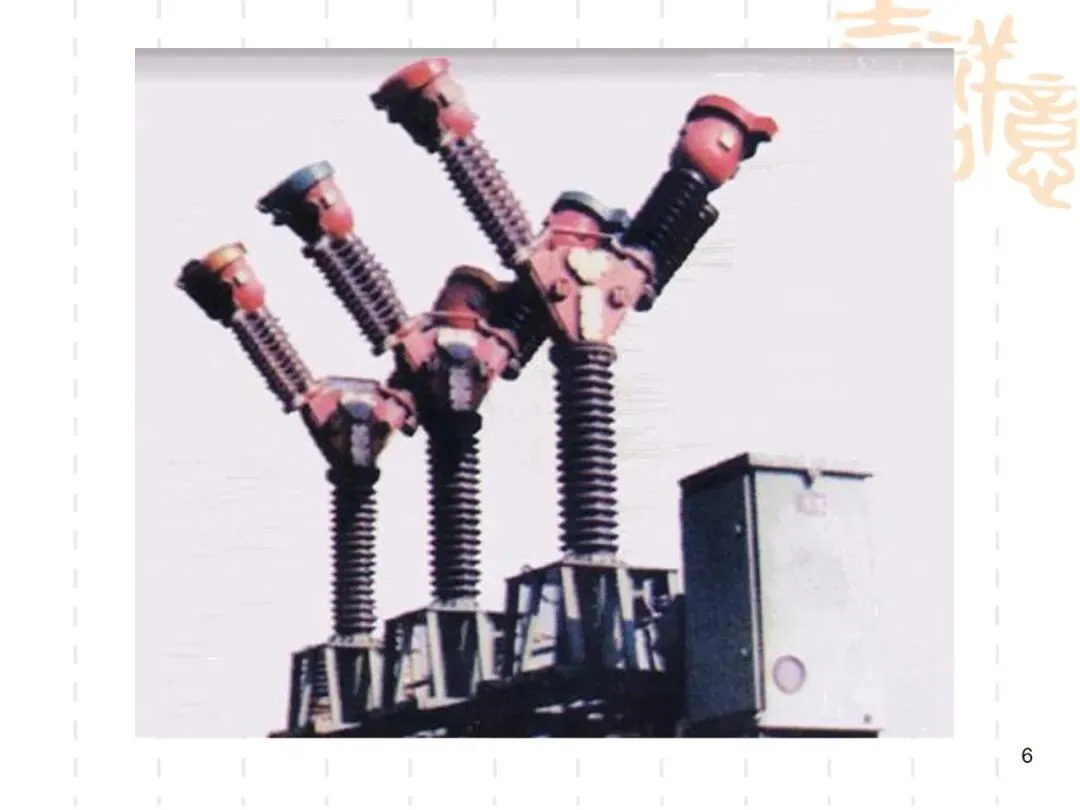

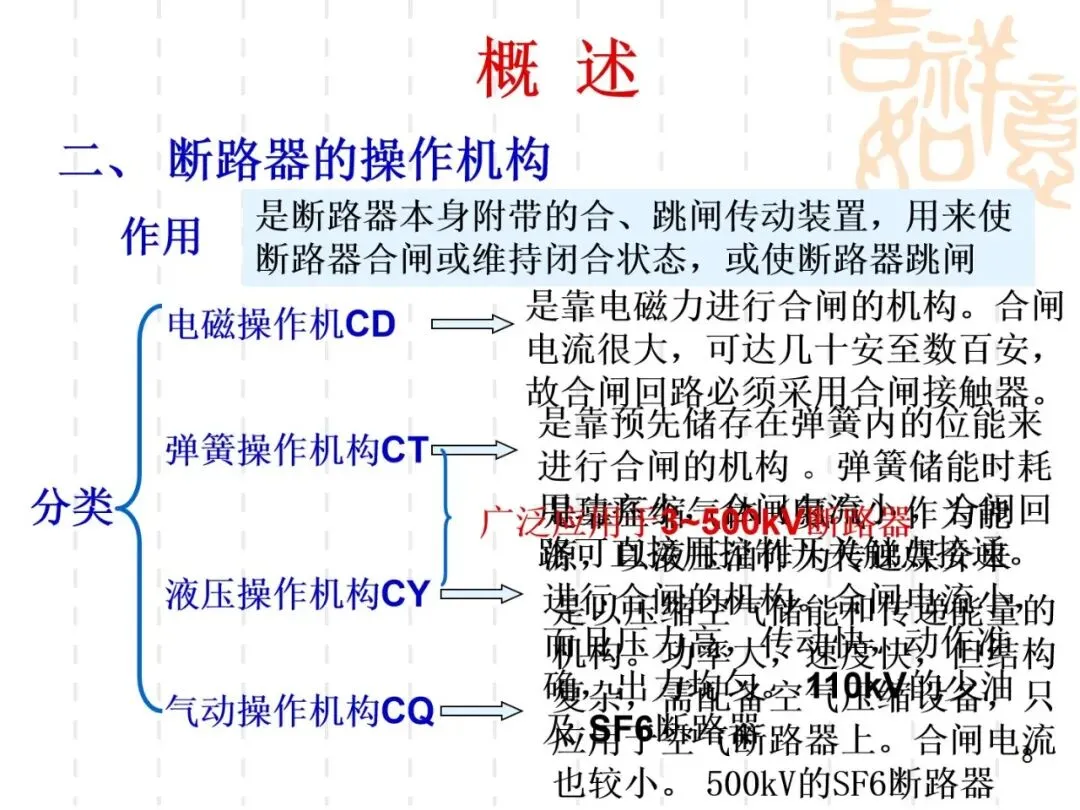

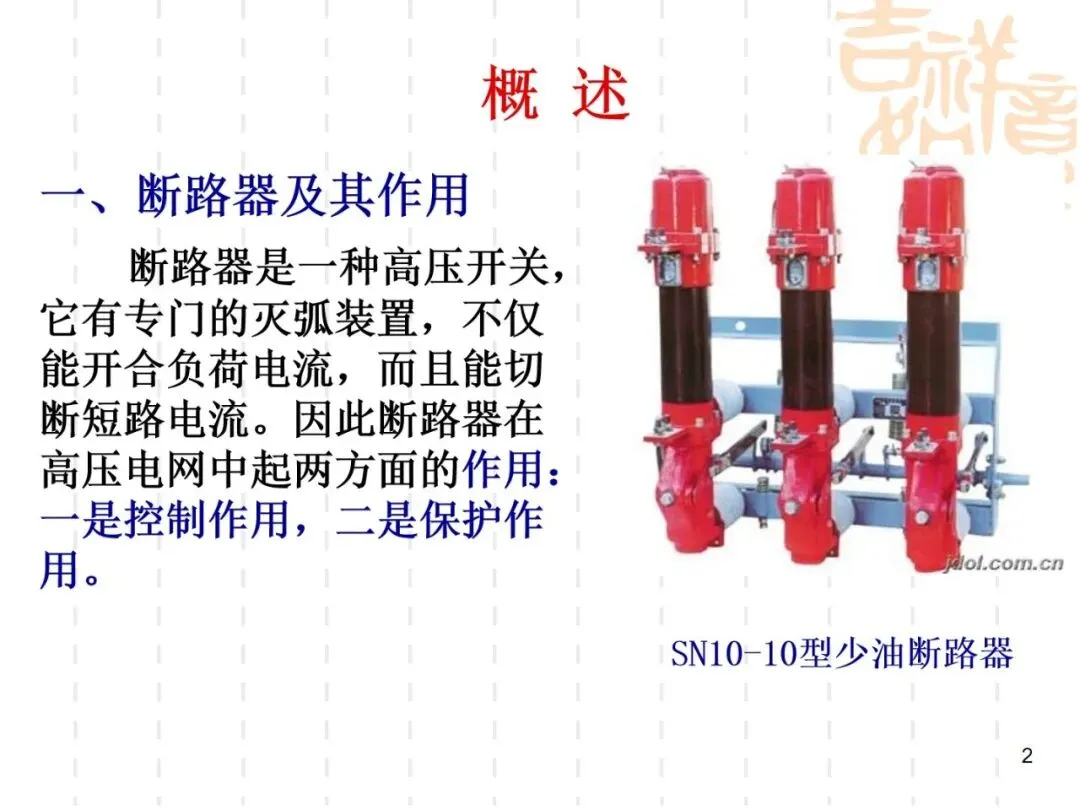

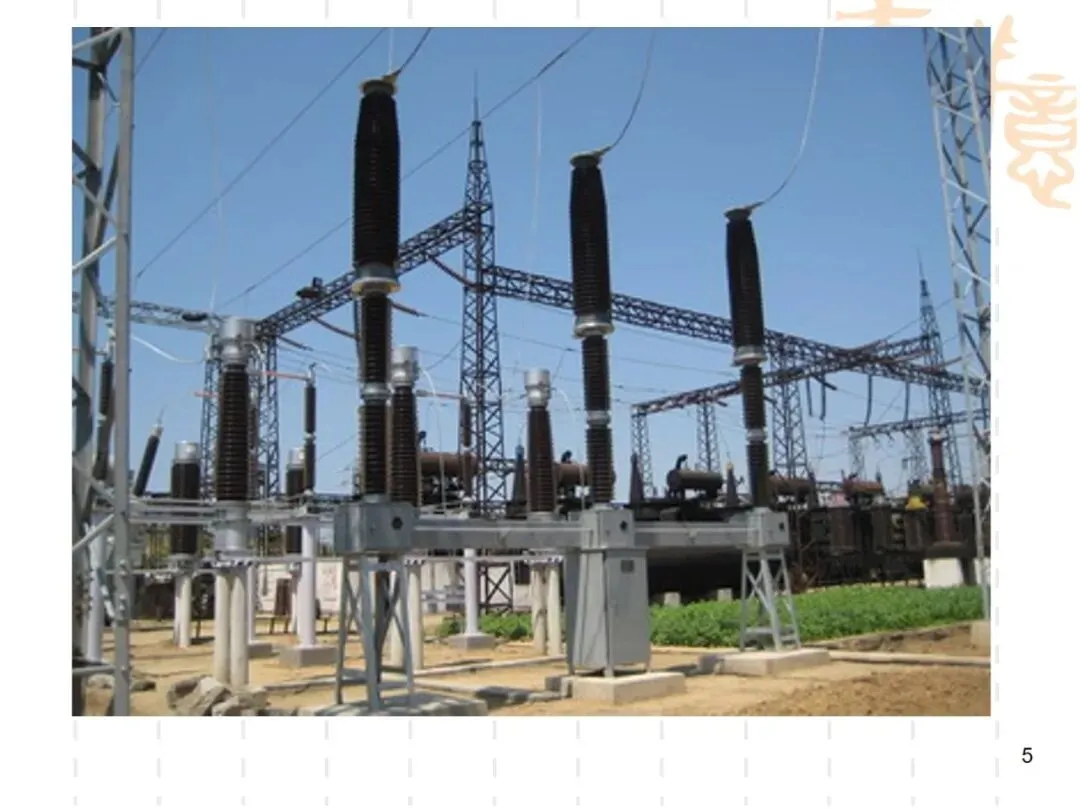

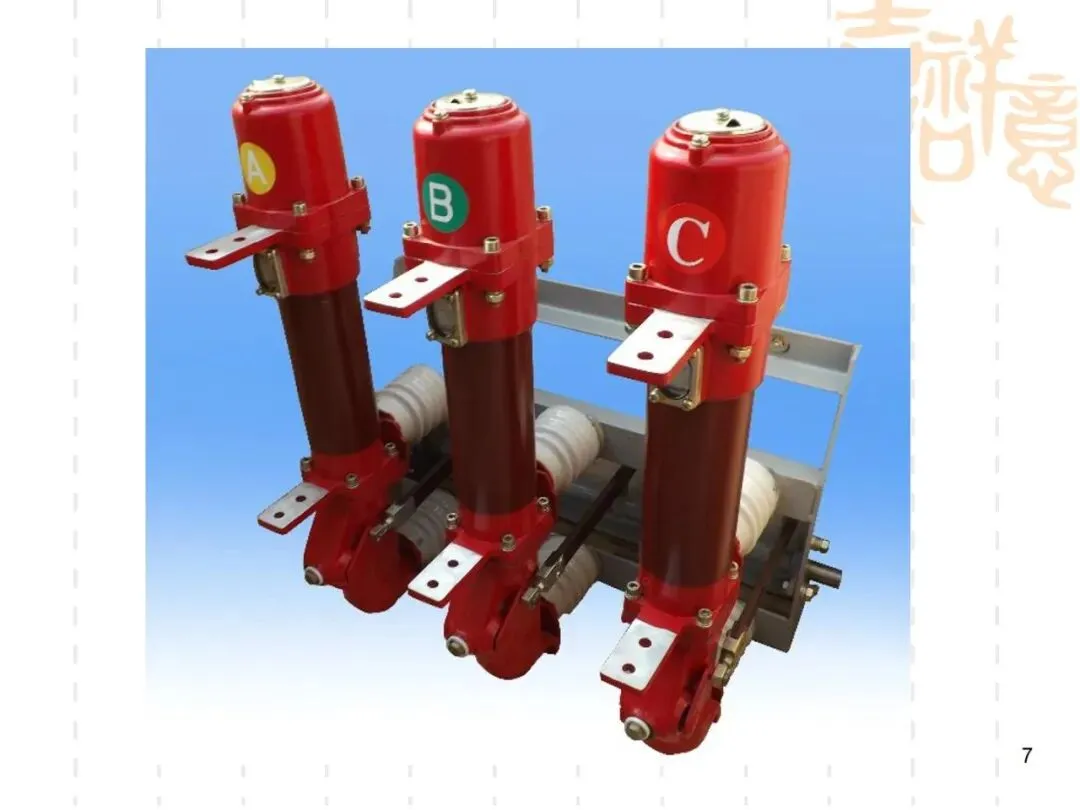

断路器是一种高压开关，它有专门的灭弧装置，不仅能开合负荷电流，而且能切断短路电流。因此断路器在高压电网中起两方面的作用：一是控制作用，二是保护作用。

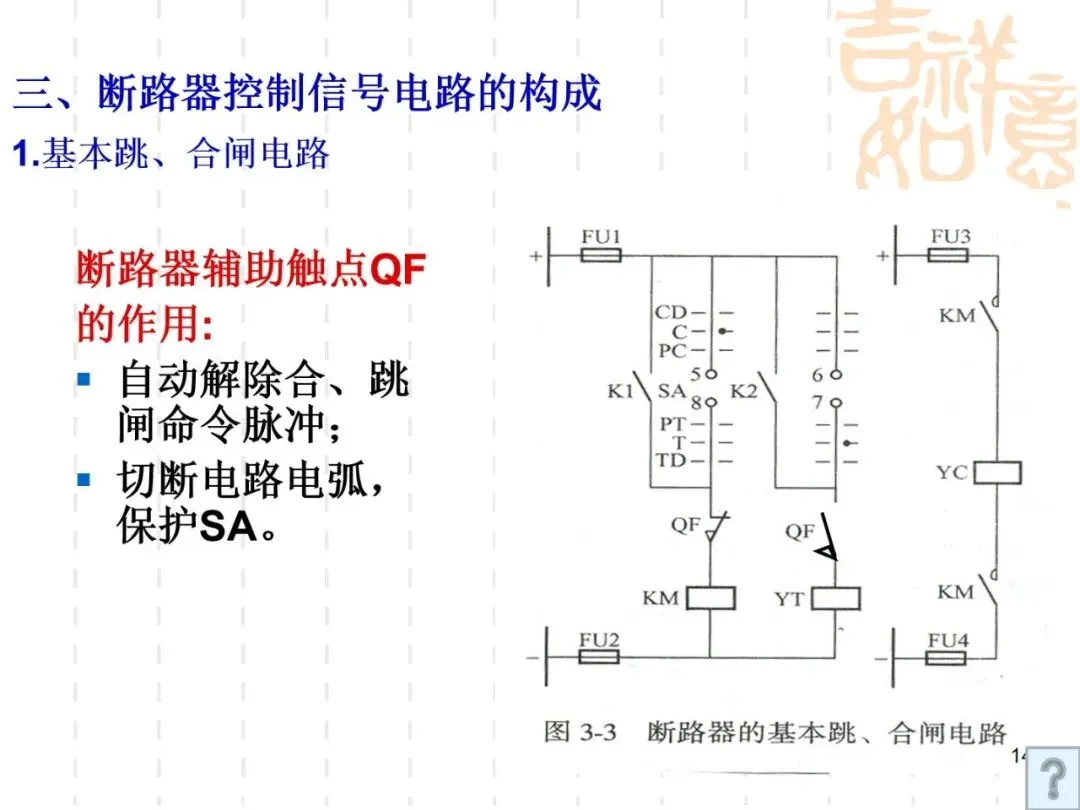

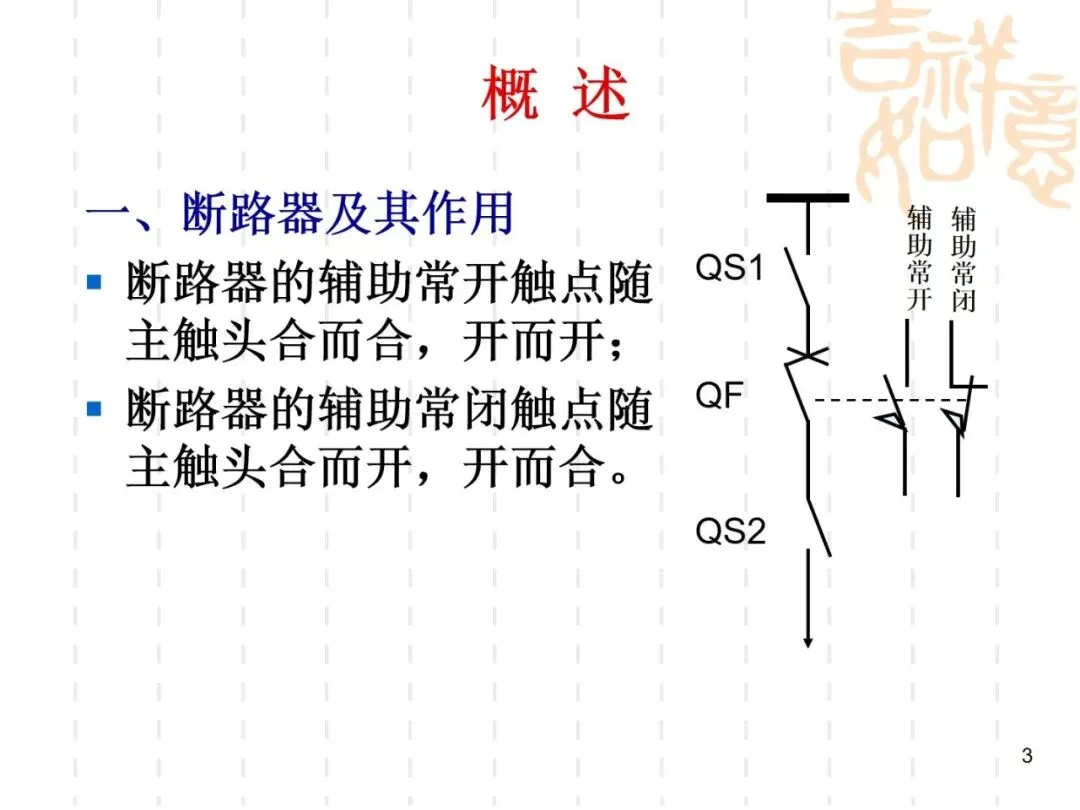

断路器的辅助常开触点随主触头合而合，开而开；
断路器的辅助常闭触点随主触头合而开，开而合。

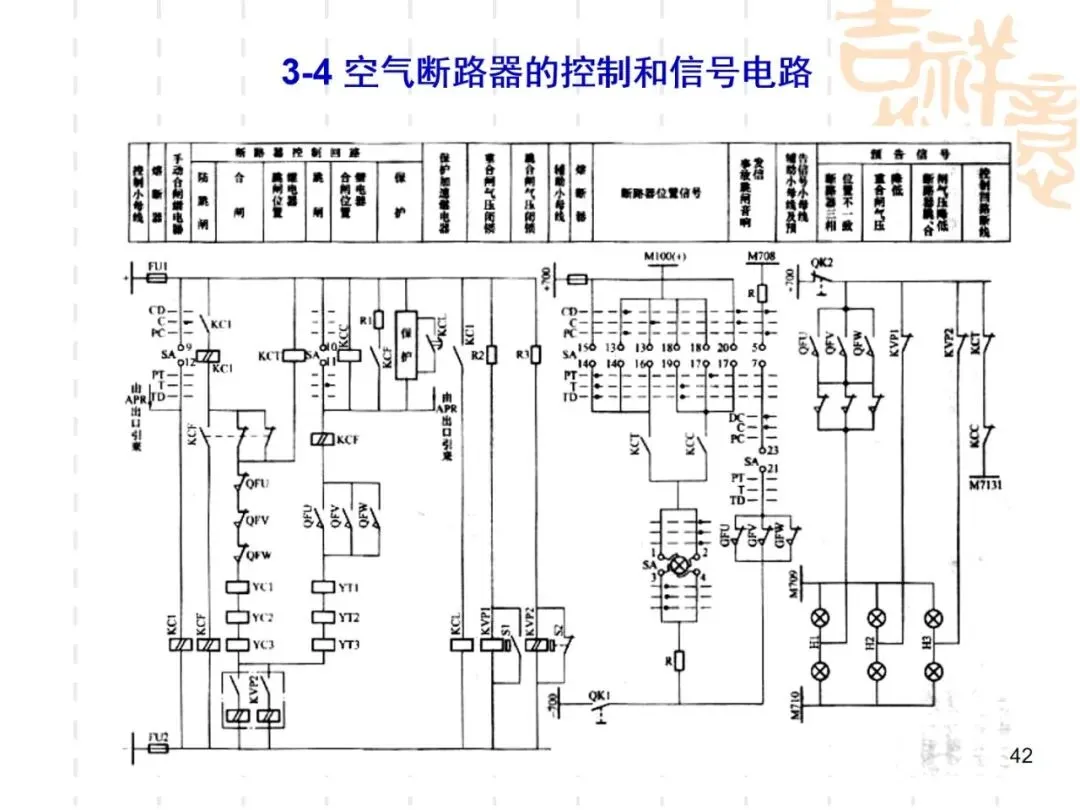

三相操作断路器的控制和信号电路
一、 断路器控制回路的基本要求
（1）断路器操作机构中的合、跳闸线圈是按短时通电设计的，故在合、跳闸完成后应自动解除命令脉冲，切断合、跳闸回路，以防合、跳闸线圈长时间通电。
（2）合、跳闸电流脉冲一般应直接作用于断路器的合、跳闸线圈，但对电磁操作机构，合闸线圈电流很大（35~250A左右），须通过合闸接触器接通合闸线圈。

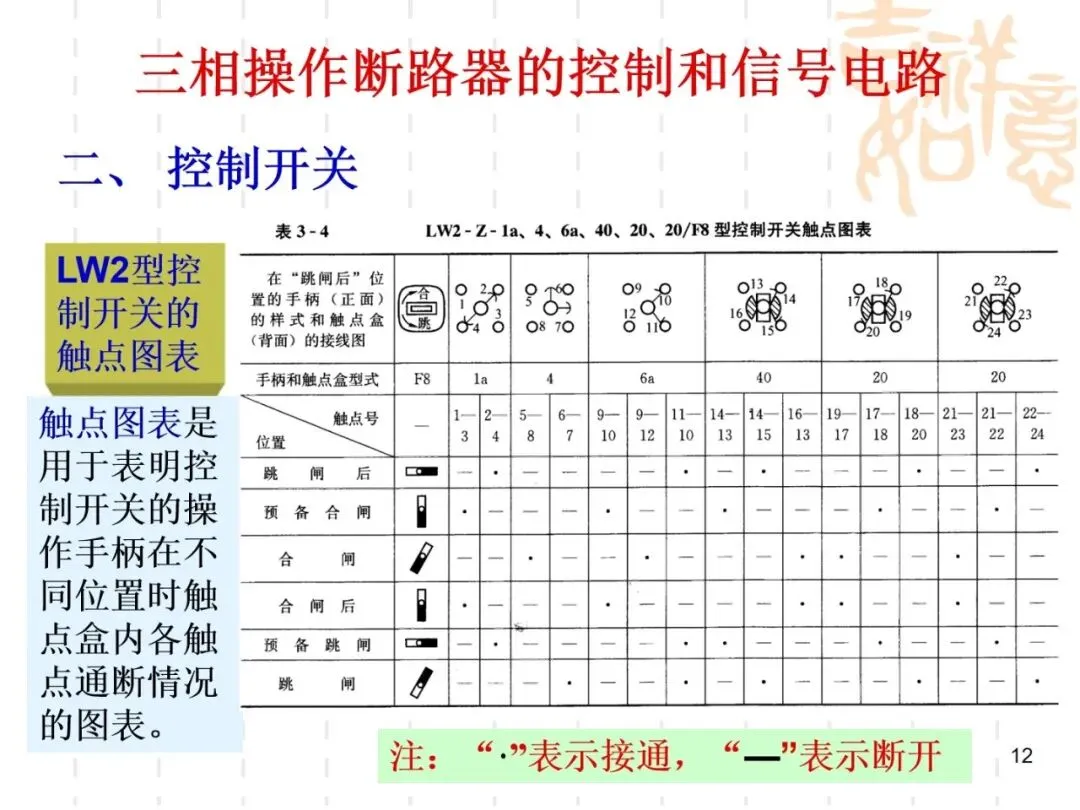

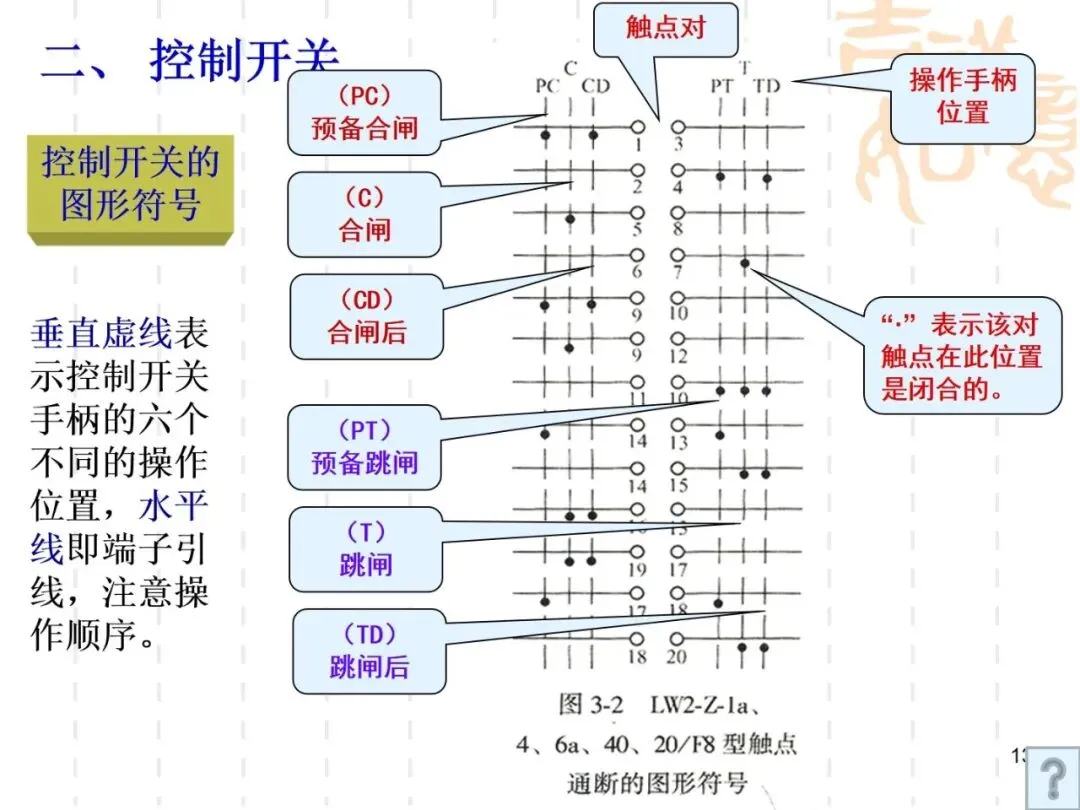

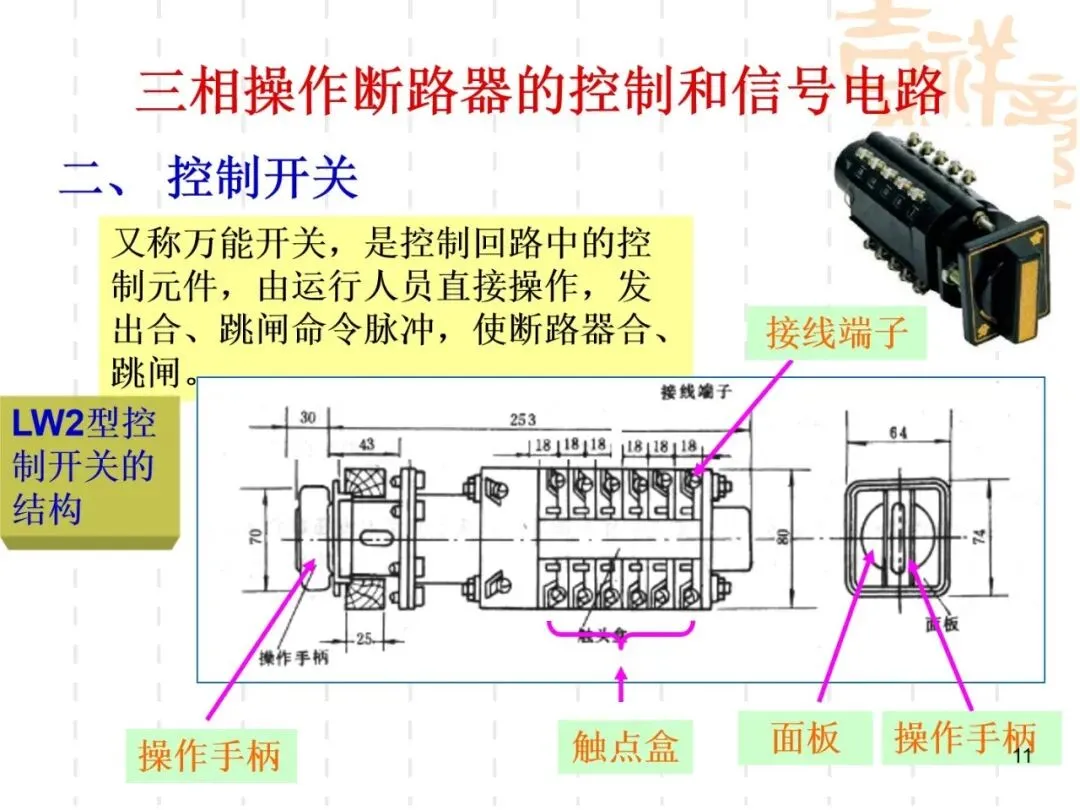

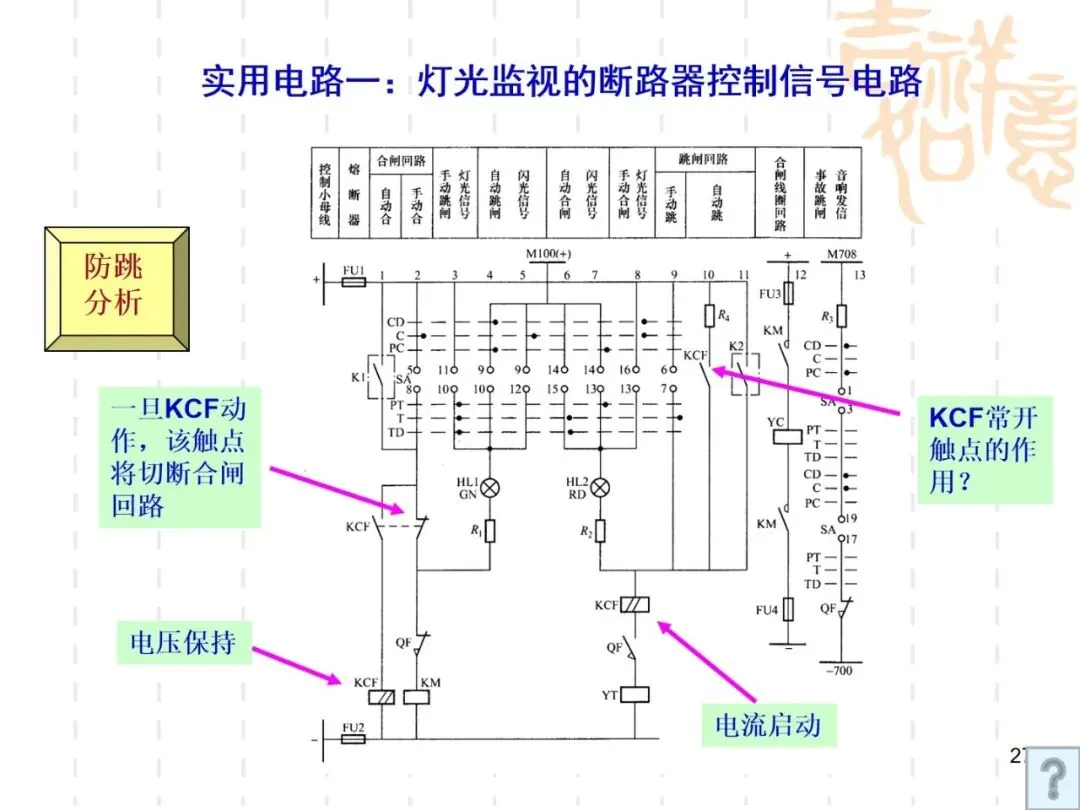

（3）无论断路器是否带有机械闭锁，都应具有防止多次合、跳闸的电气防跳措施。
（4）断路器既可利用控制开关进行手动跳闸与合闸，又可由继电保护和自动装置自动跳闸与合闸。
（5）应能监视控制电源及合、跳回路的完好性；应对二次回路短路或负荷进行保护。

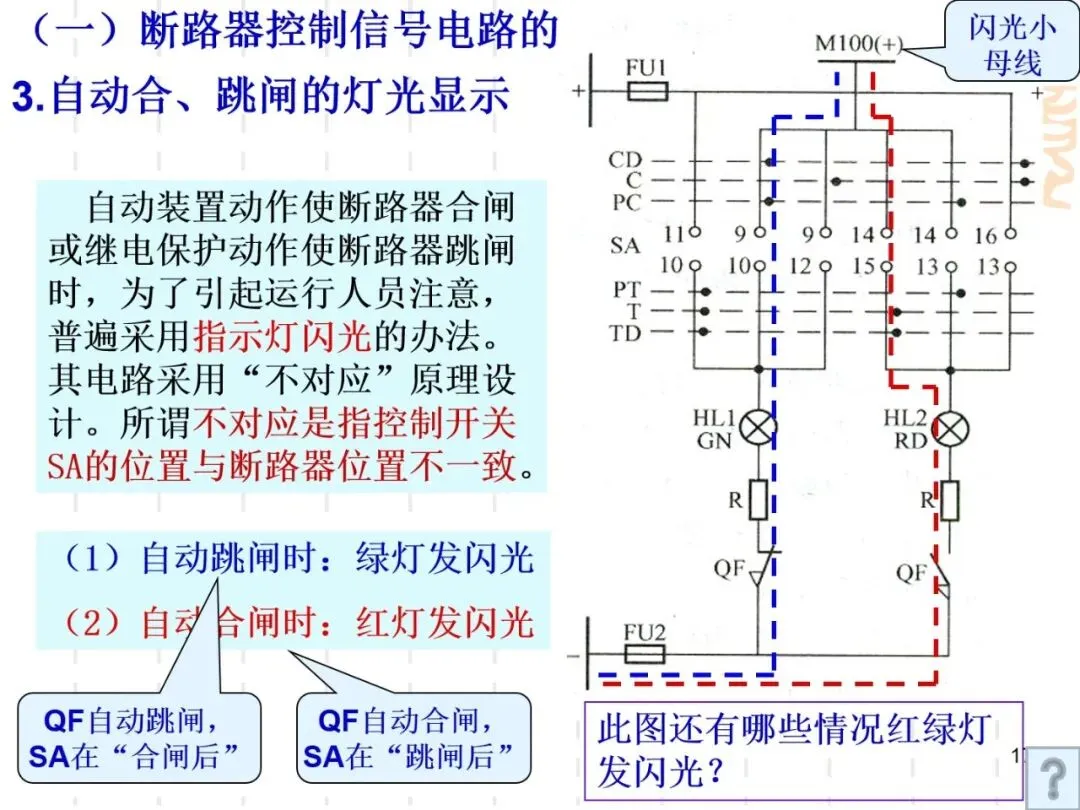

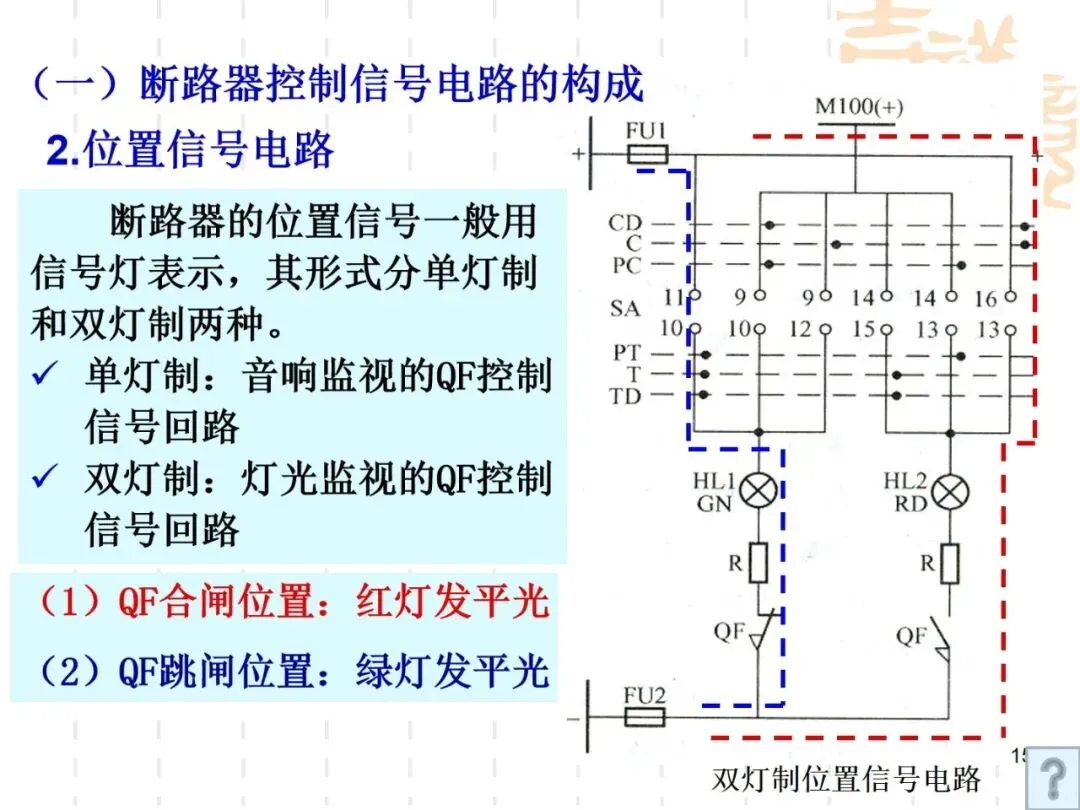

（6）应有反映断路器状态的位置信号和自动合、跳闸的不同的显示信号。

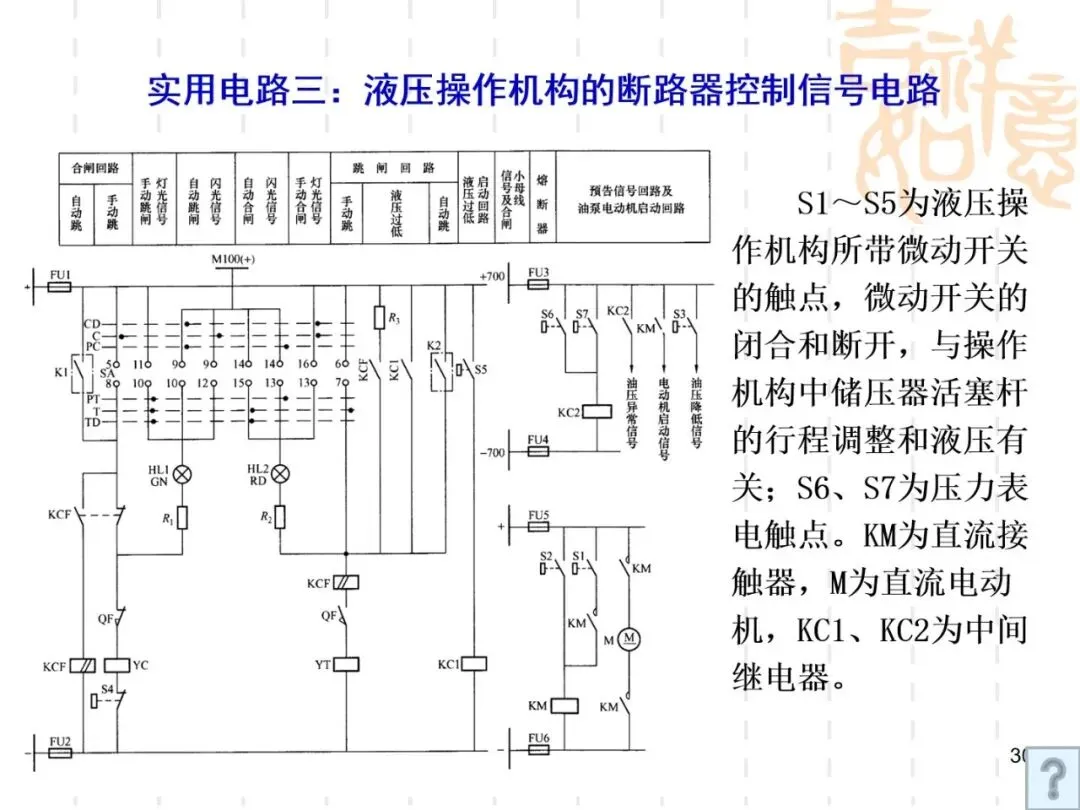

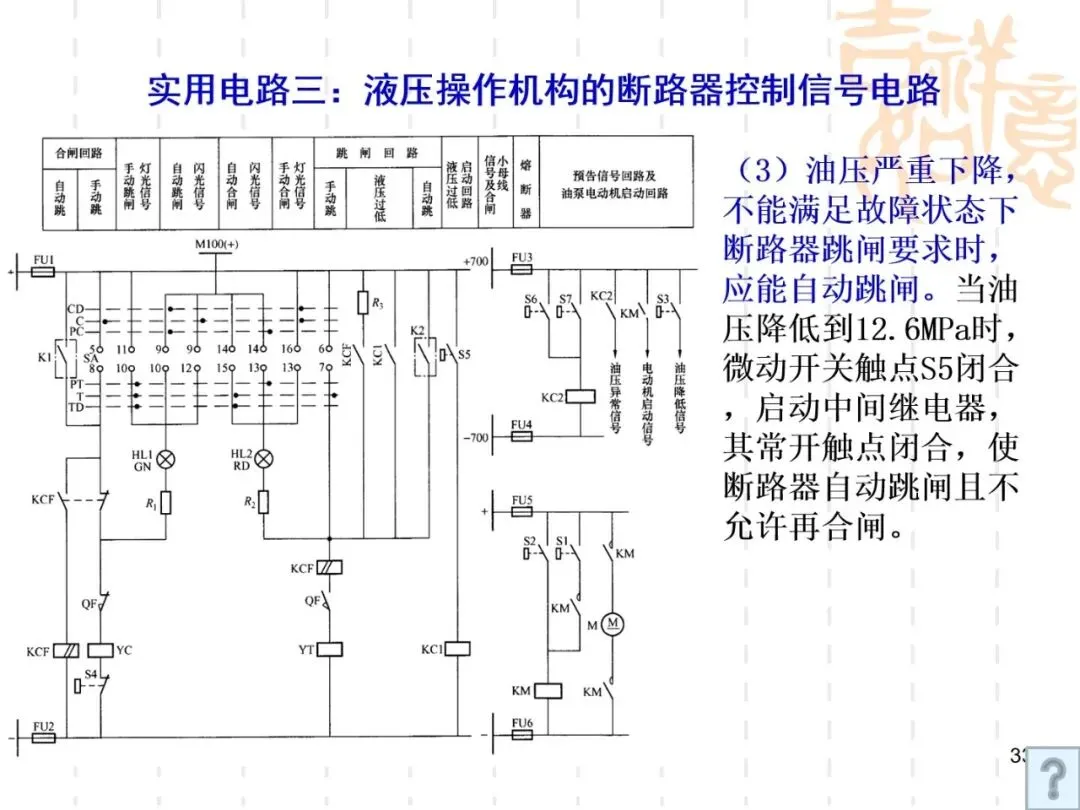

（7）对于采用气压、液压和弹簧操作机构的断路器，应有压力是否正常、弹簧是否拉紧到位的监视回路和闭锁回路。

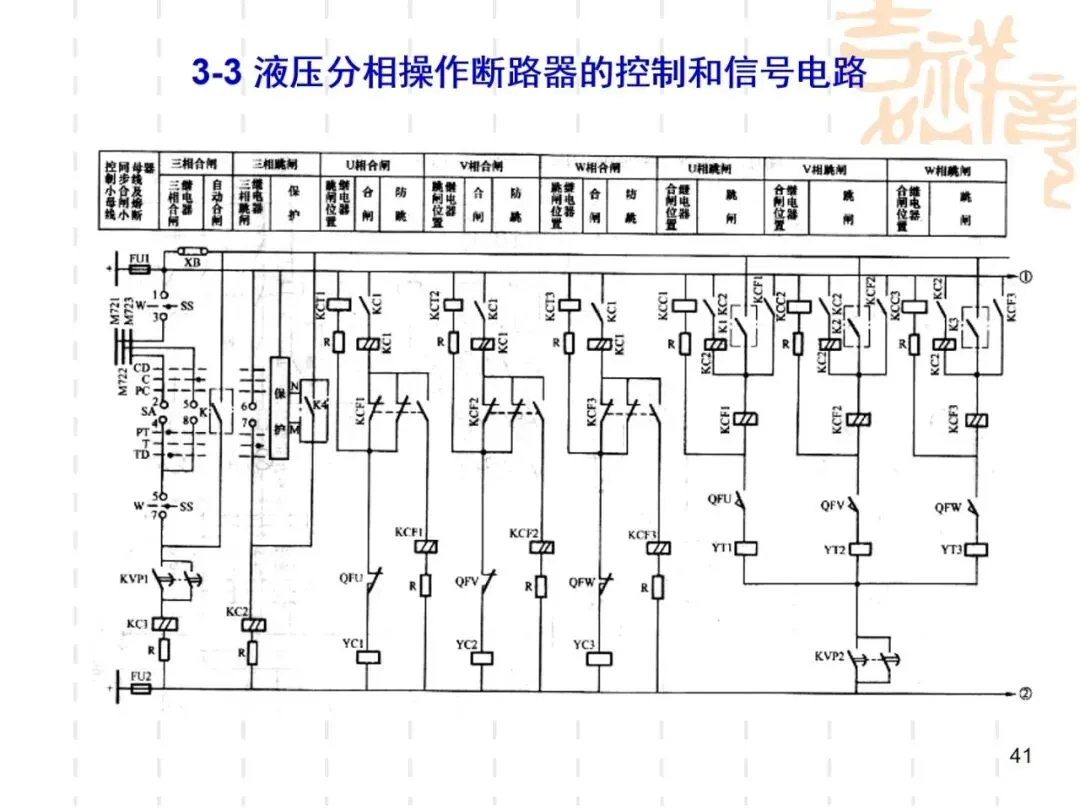

（8）对于分相操作的断路器，应有监视三相位置是否一致的措施。
（9）接线应简单可靠，使用电缆芯数应尽量少。

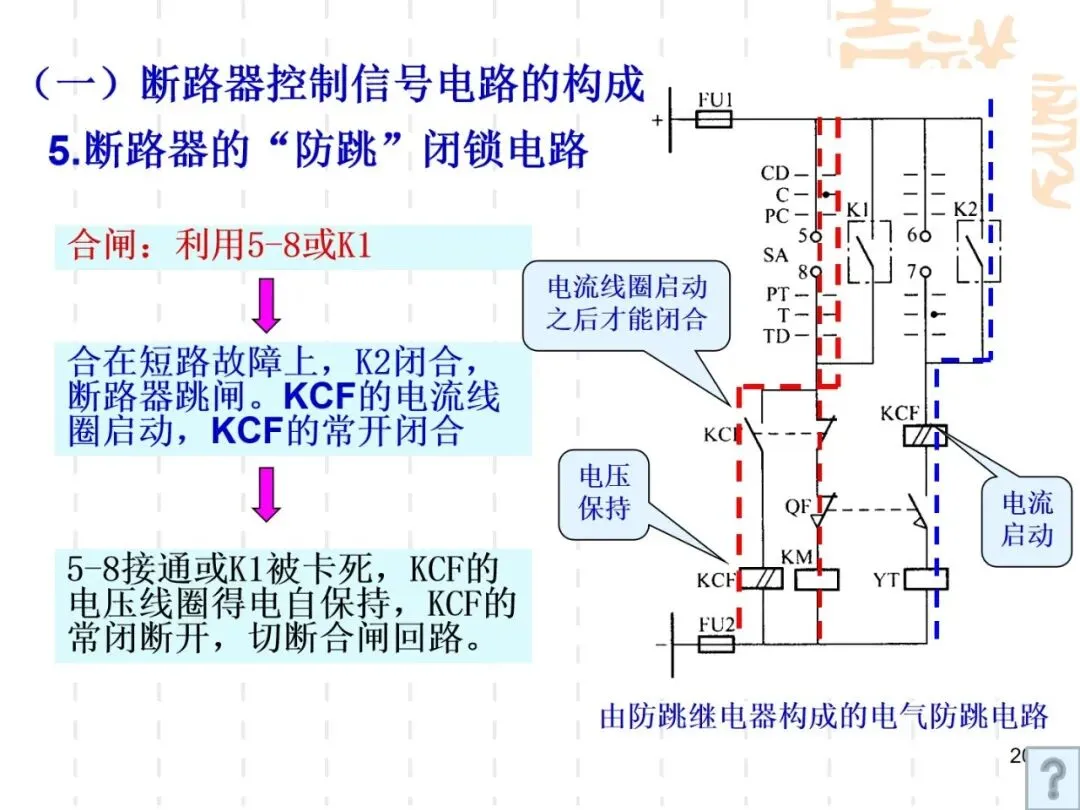

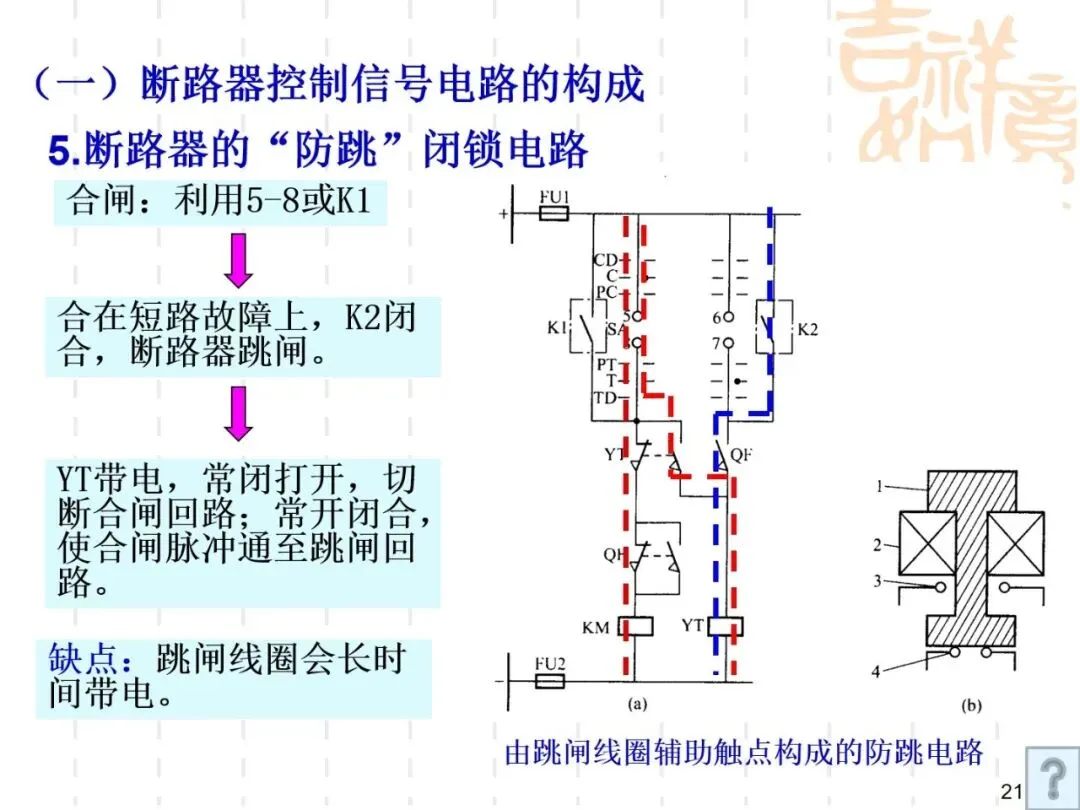

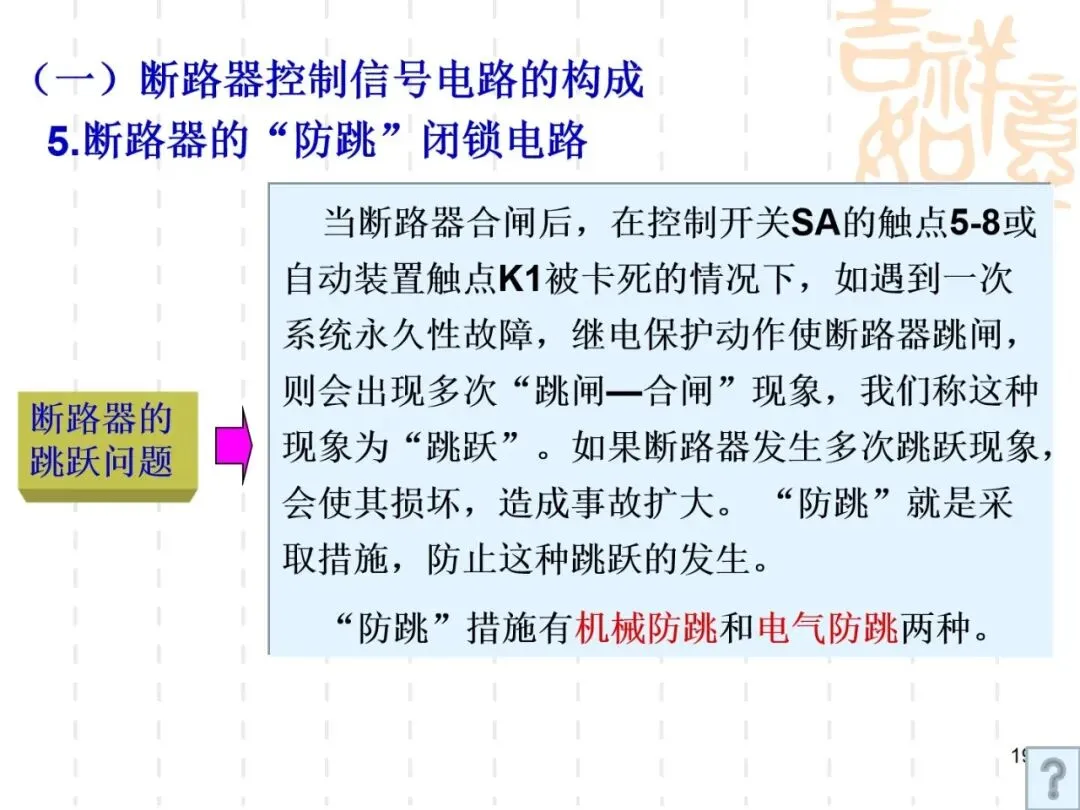

当断路器合闸后，在控制开关SA的触点5-8或自动装置触点K1被卡死的情况下，如遇到一次系统永久性故障，继电保护动作使断路器跳闸，则会出现多次“跳闸—合闸”现象，我们称这种现象为“跳跃”。如果断路器发生多次跳跃现象，会使其损坏，造成事故扩大。 “防跳”就是采取措施，防止这种跳跃的发生。
“防跳”措施有机械防跳和电气防跳两种。

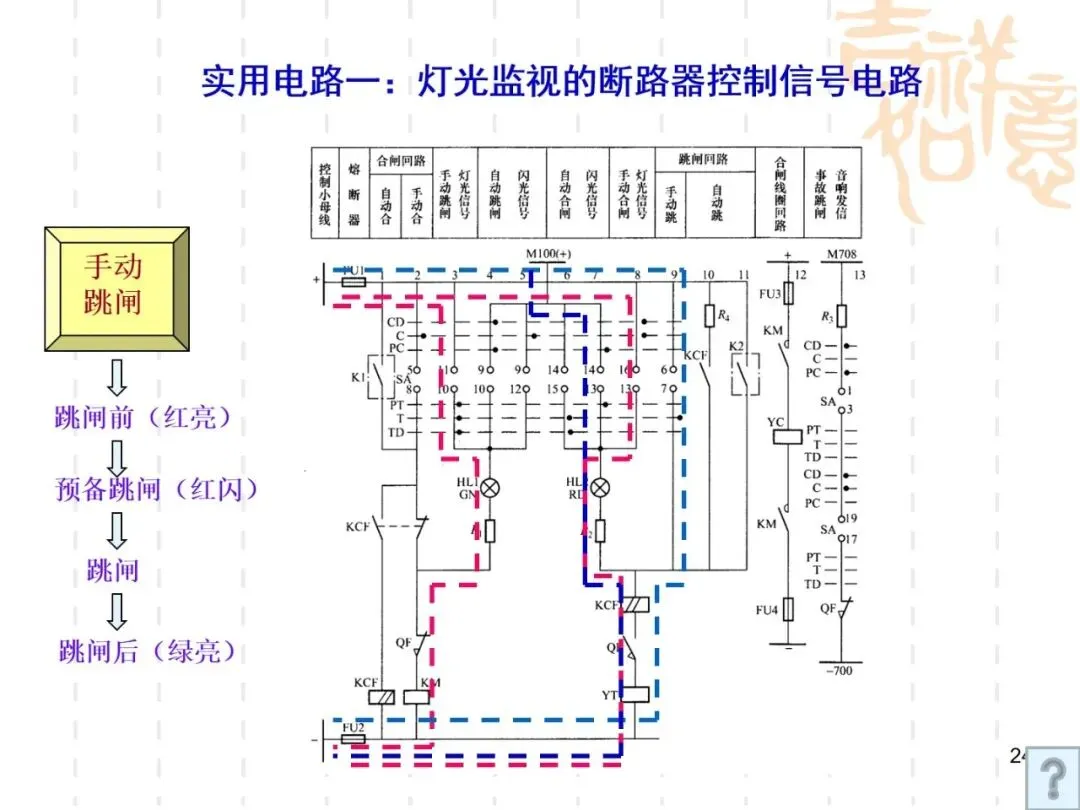

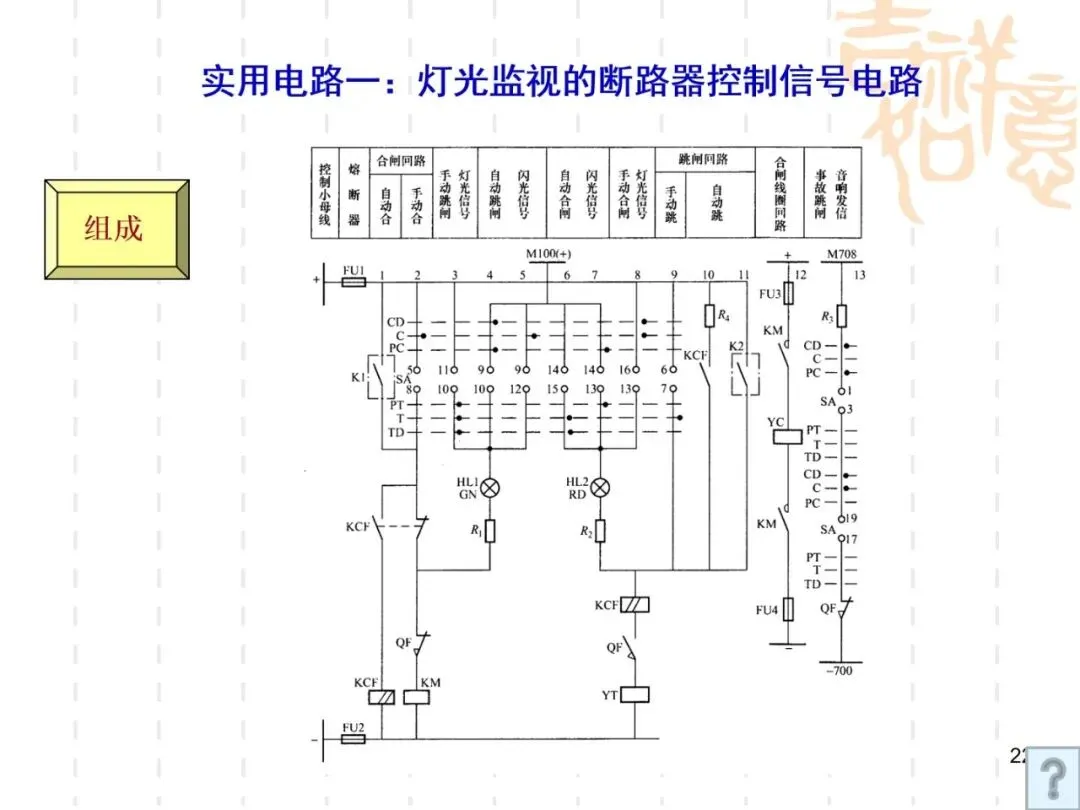

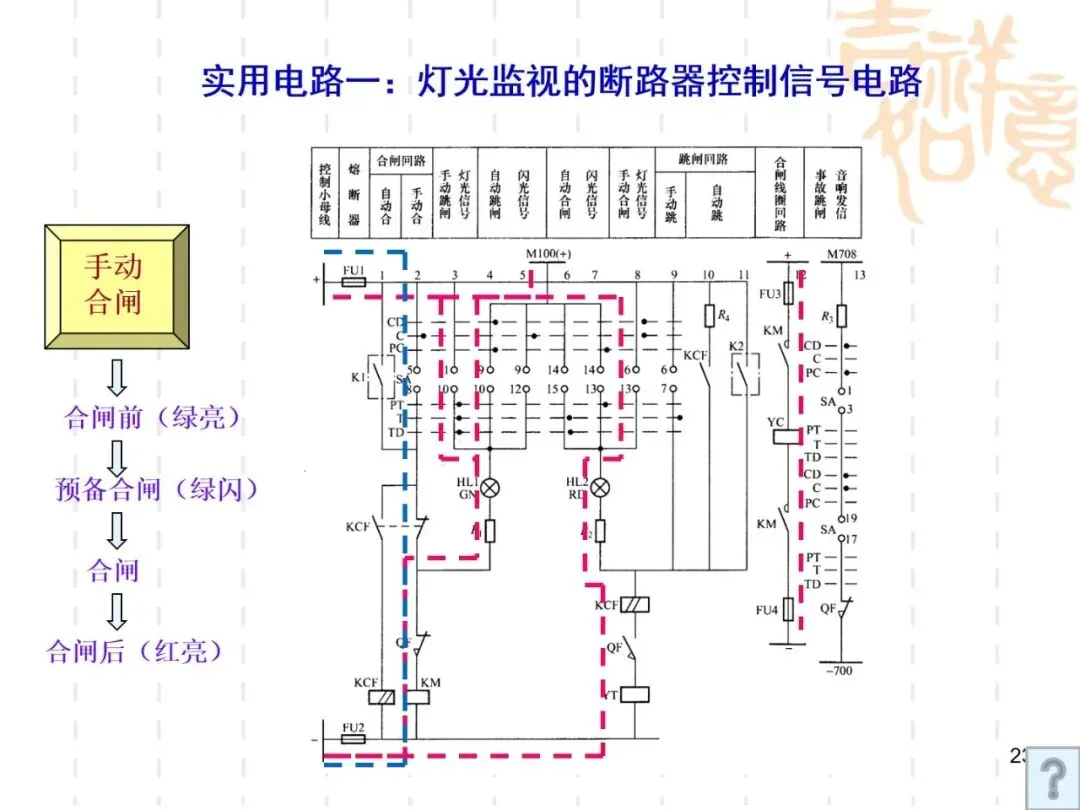

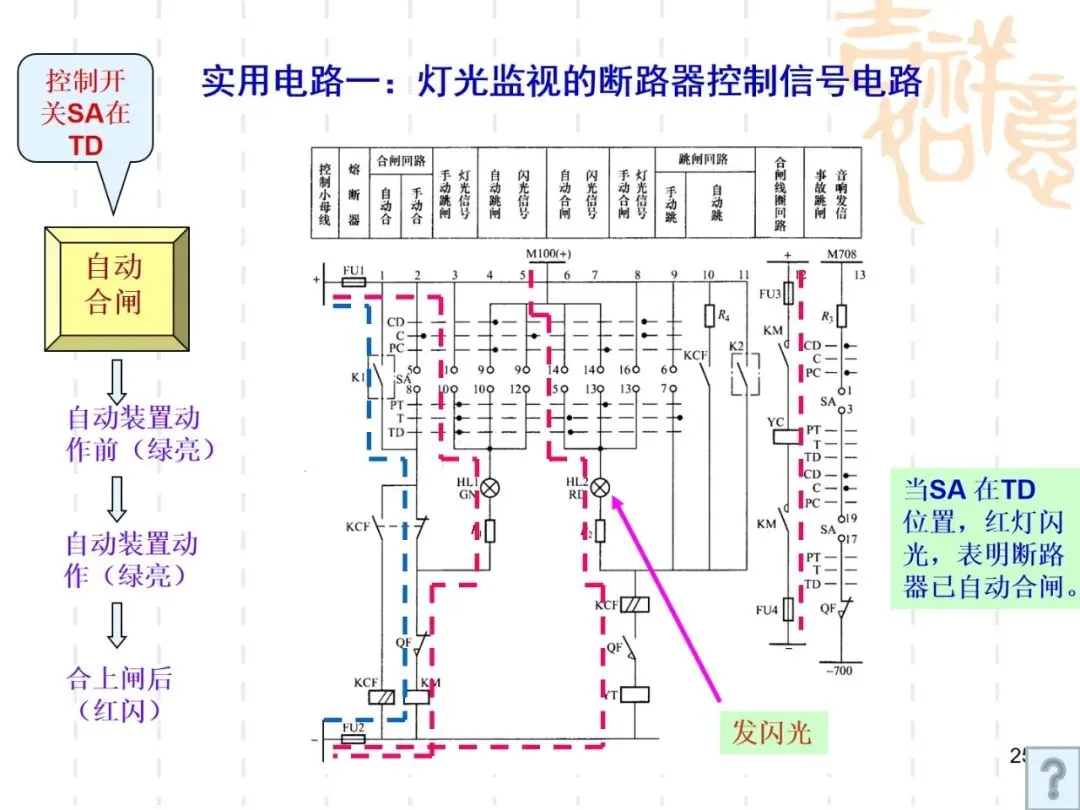

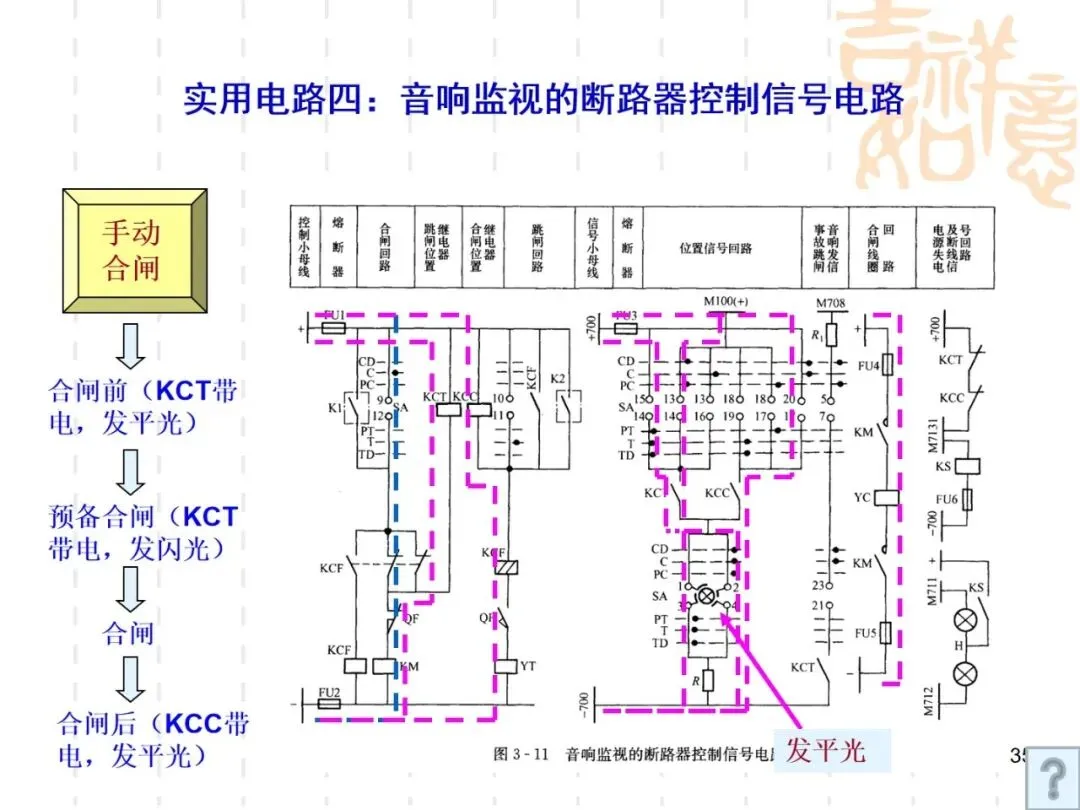

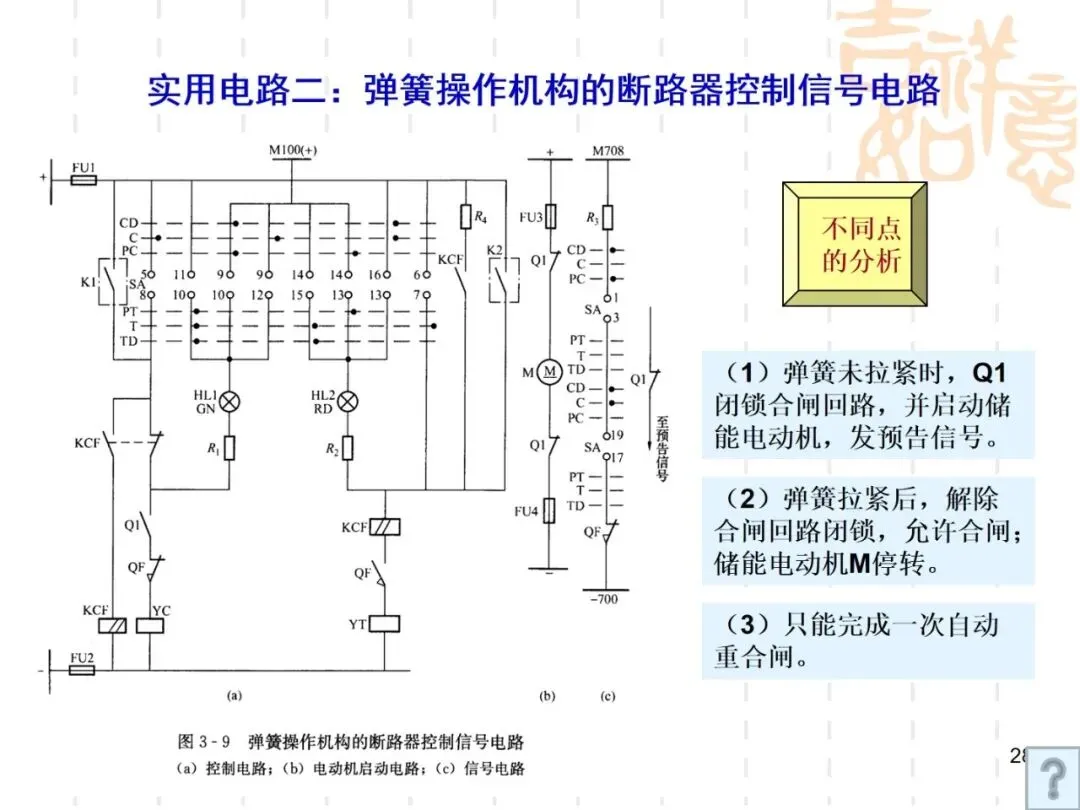

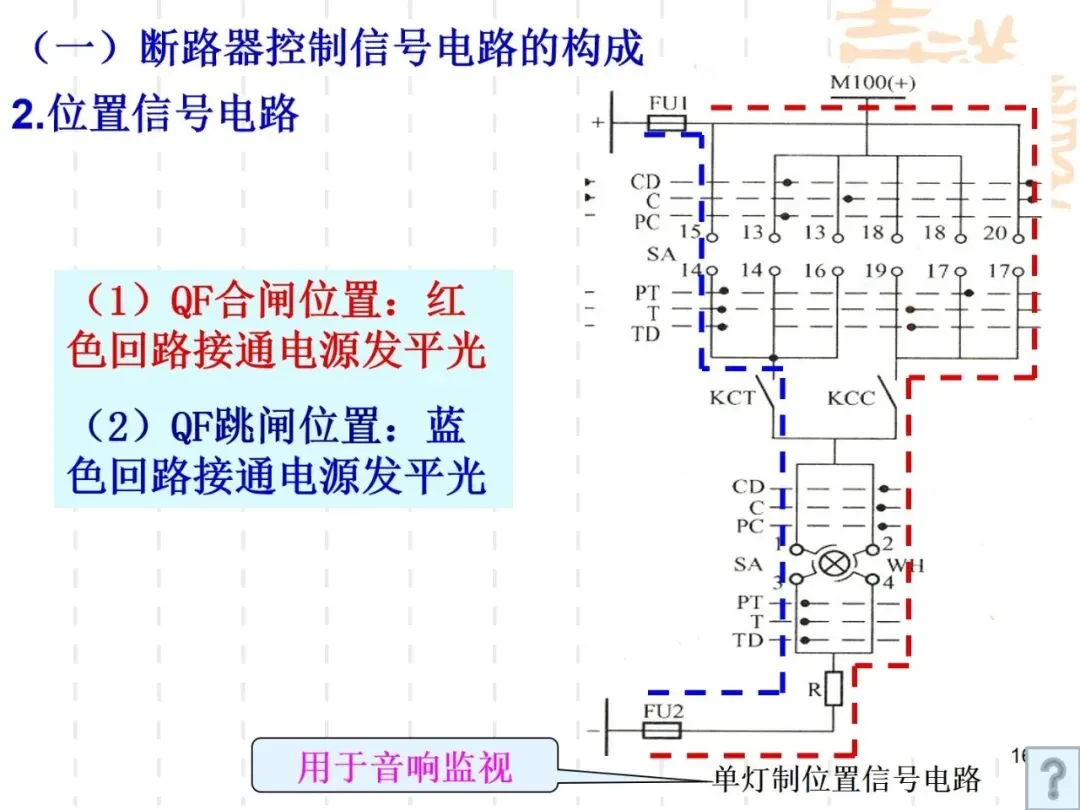

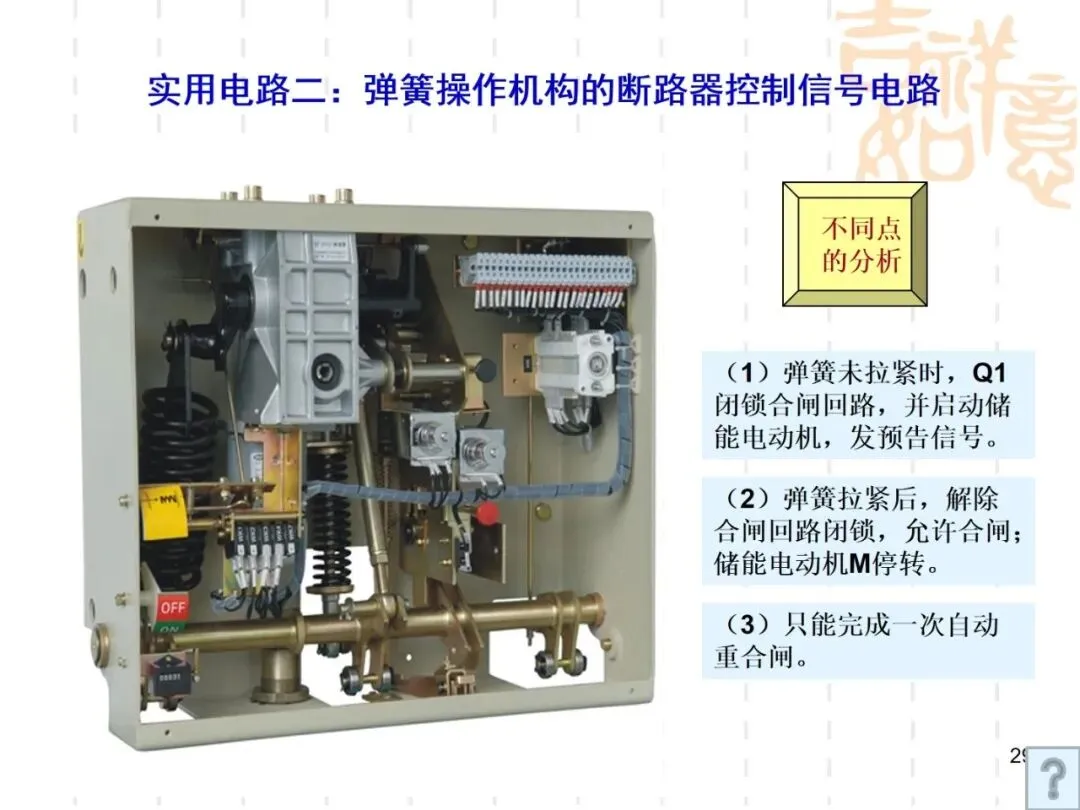

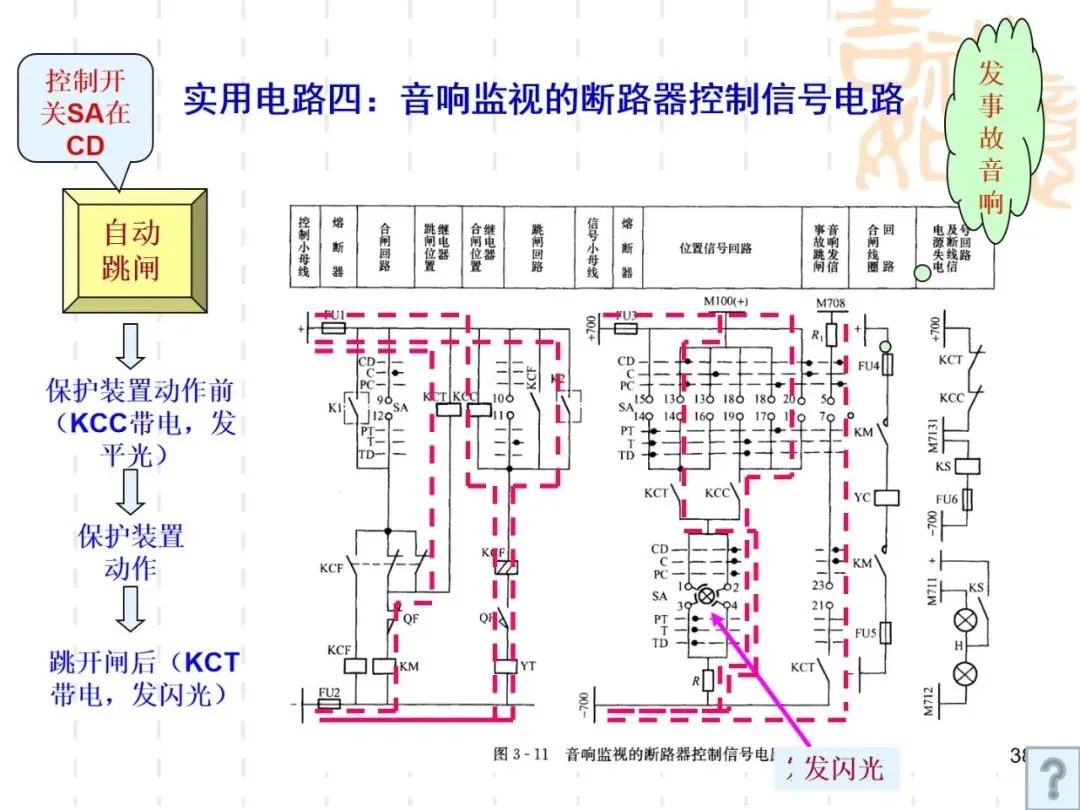

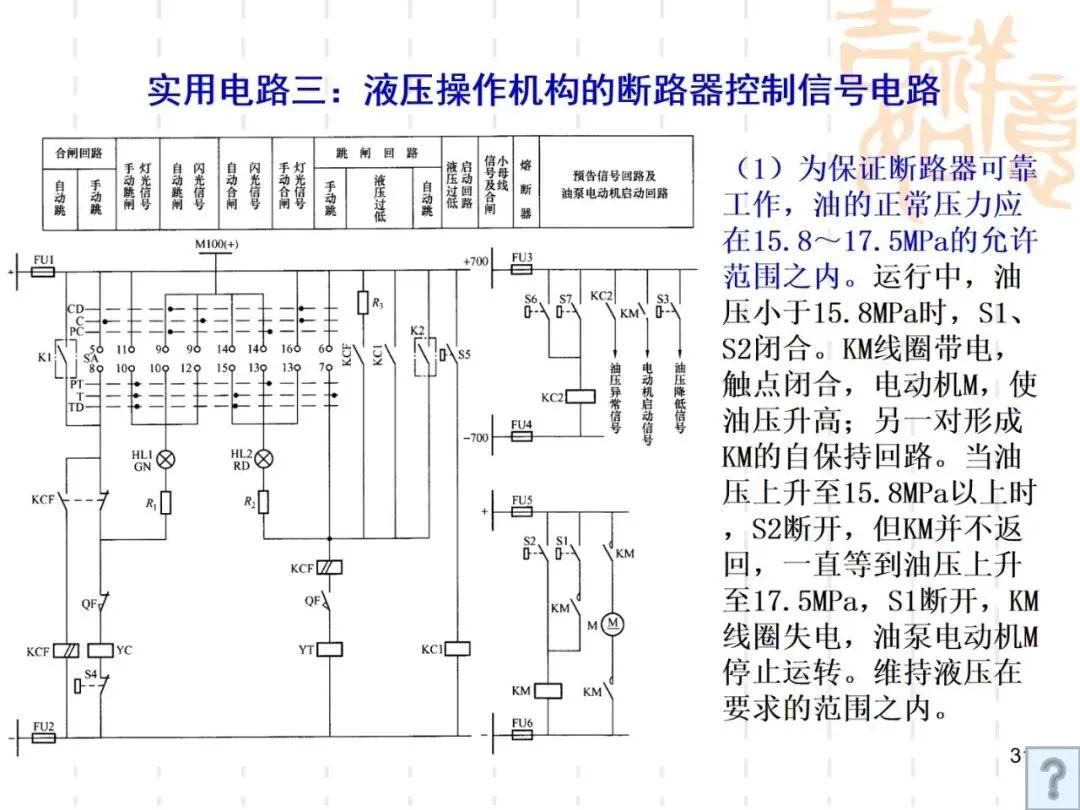

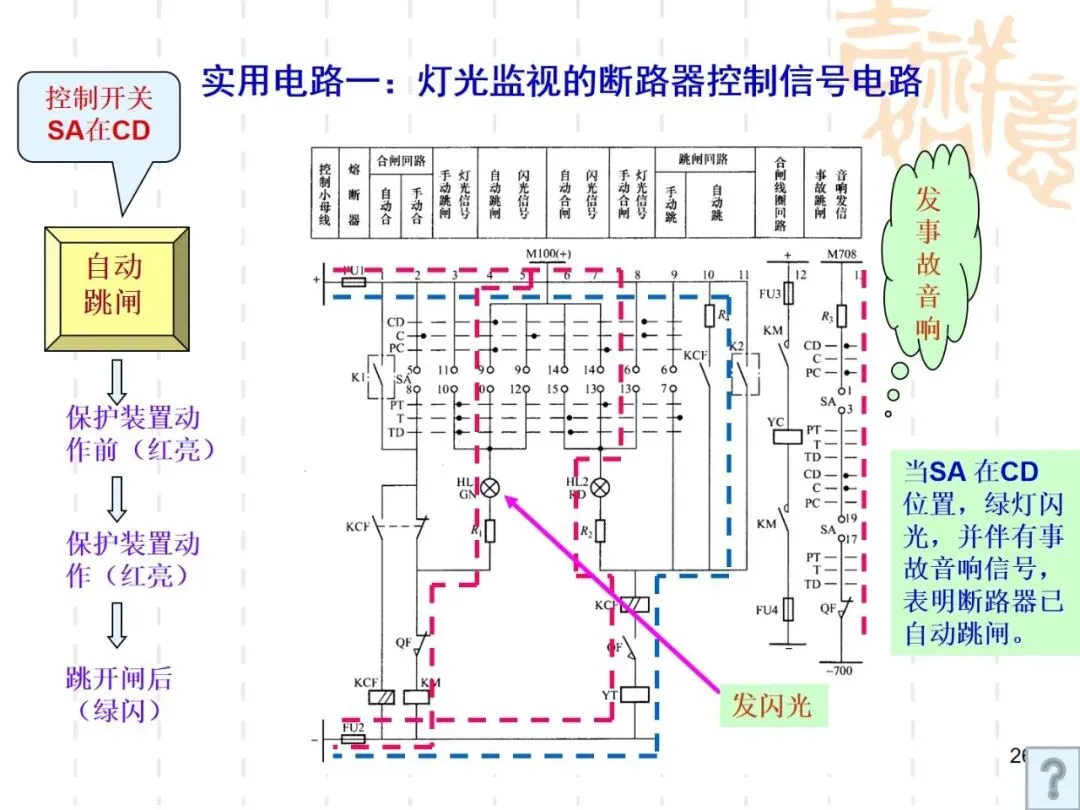

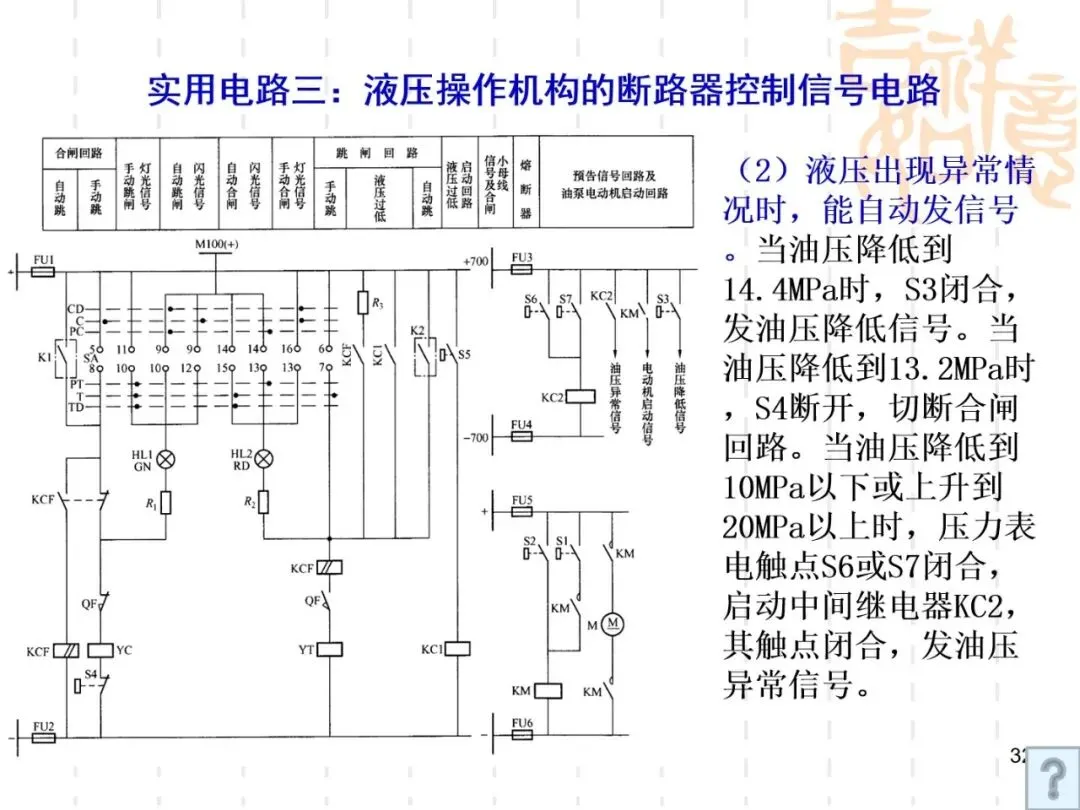

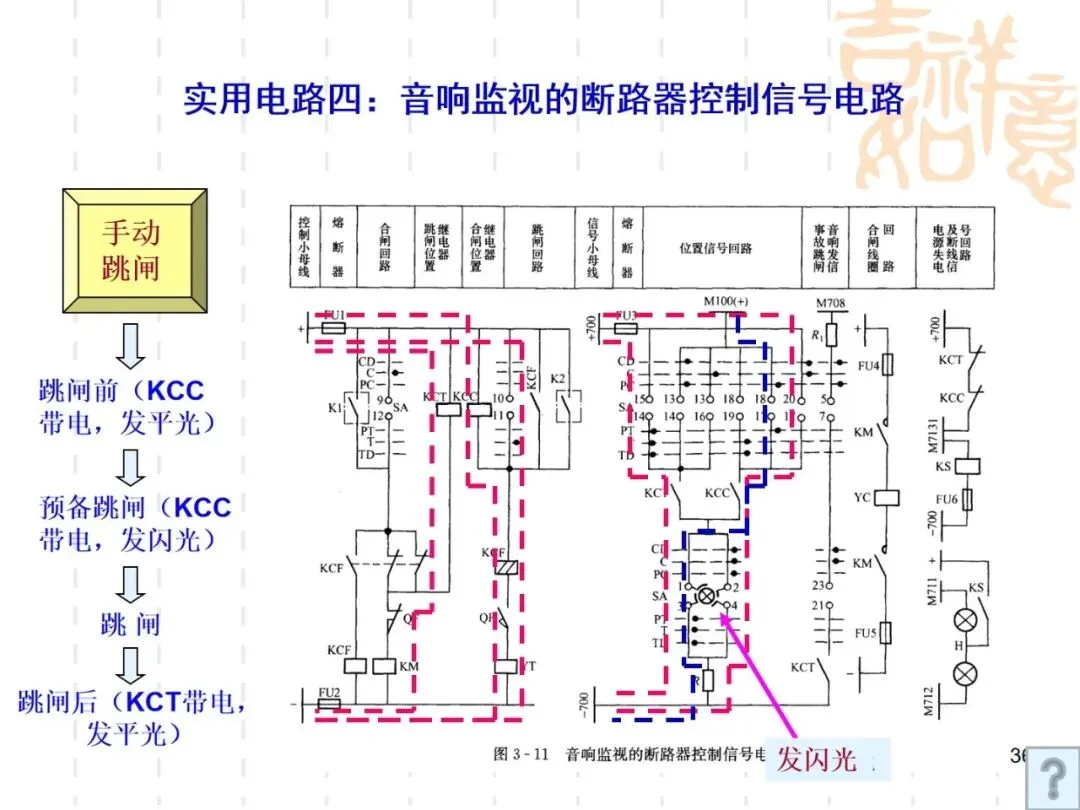

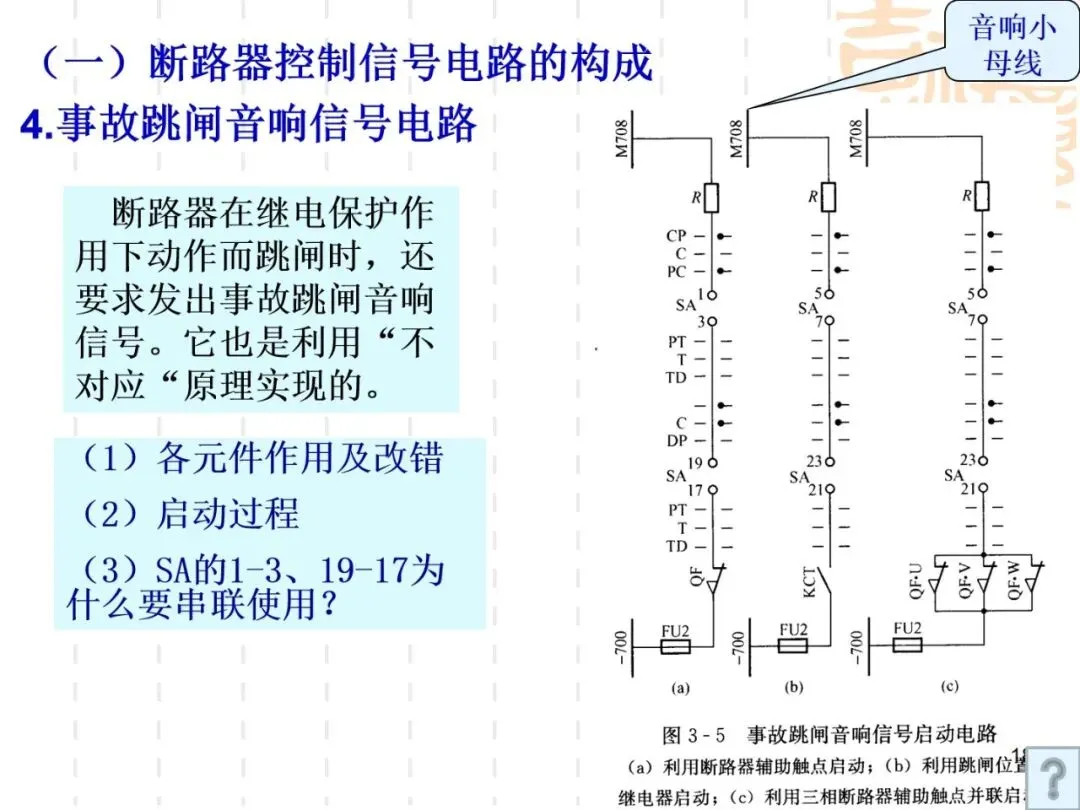

音响监视方式和灯光监视方式相比，存在以下优点：
（1）由于跳闸和合闸位置继电器的存在，使控制回路和信号回路分开，这样可以防止当回路或熔断器断开时，由于寄生回路而使保护装置误动作。

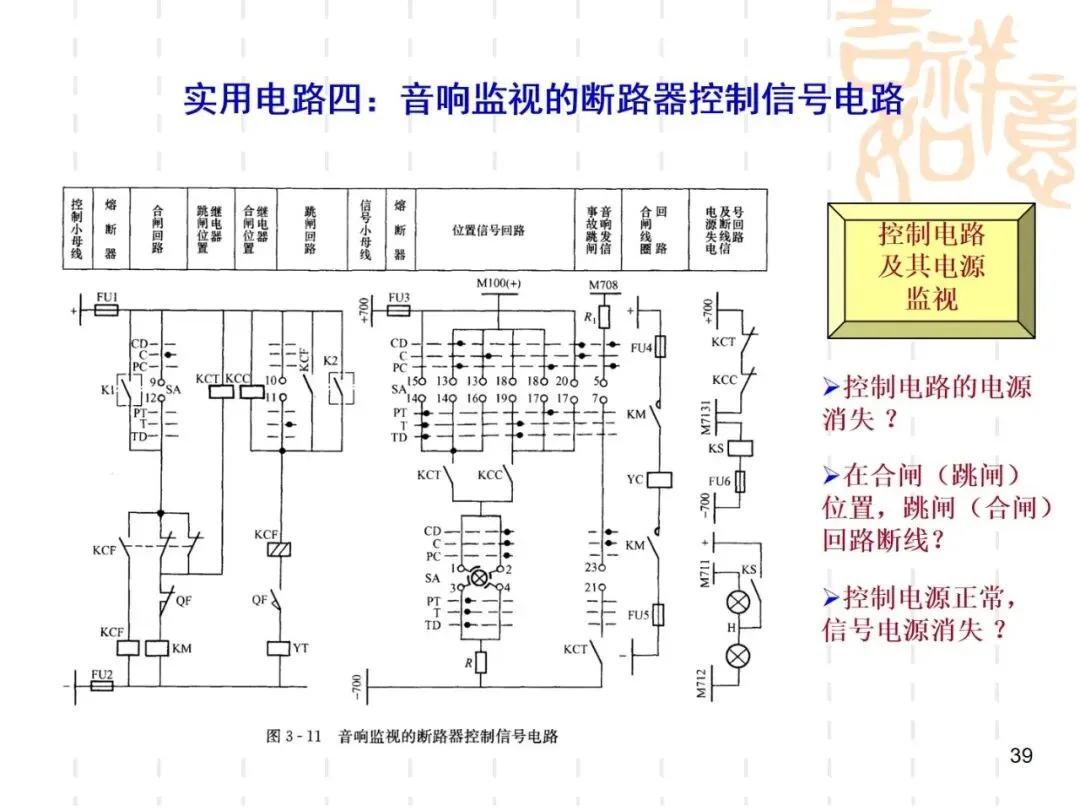

（2）利用音响监视控制回路的完好性，便于及时发现断线故障。
（3）信号灯减半，对大型发电厂和变电站不仅可以避免控制屏太拥挤，而且可以防止误操作。
（4）减少了电缆芯数（从四芯减少到三芯）。
缺点：

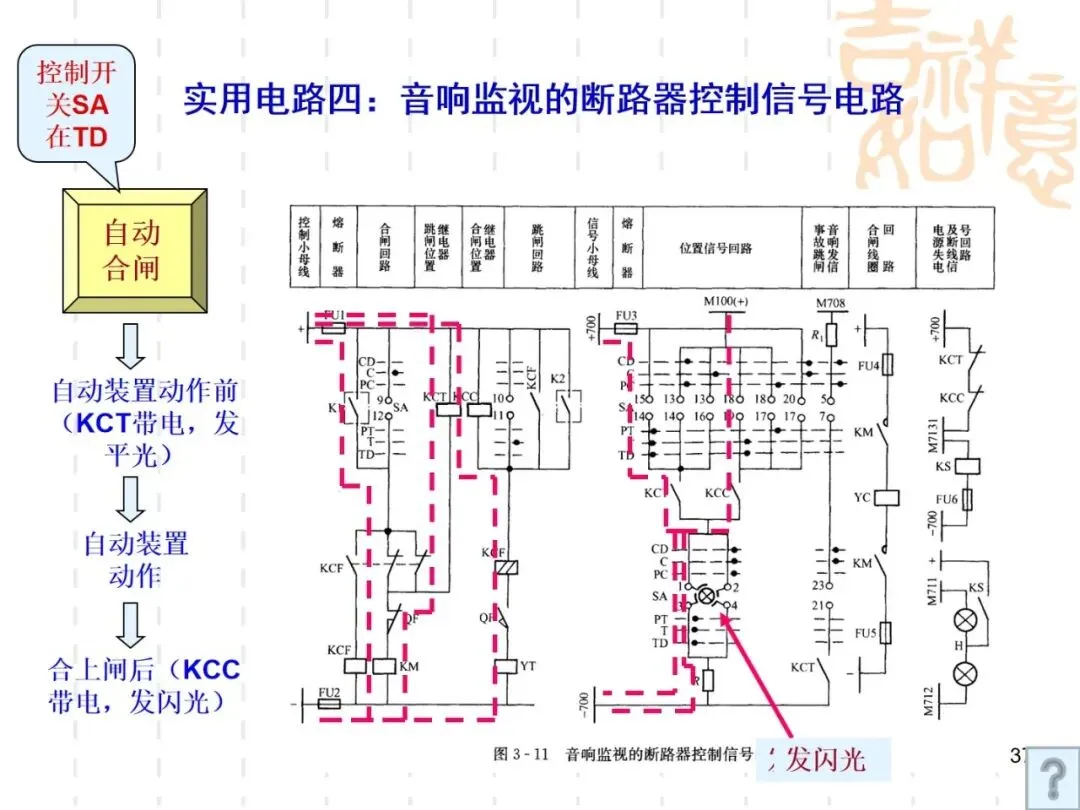

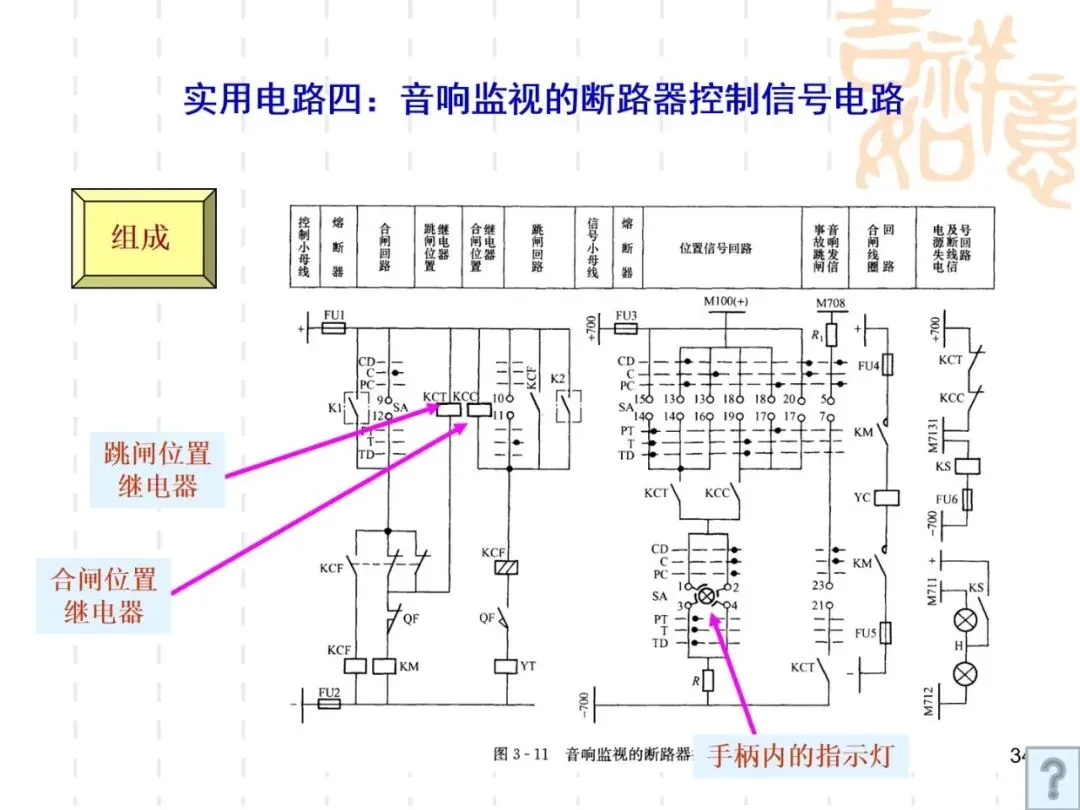

（1）音响监视采用单灯制，增加了两个继电器（即KCT和KCC）。
（2）位置指示灯采用单灯不如双灯直管。
