差异对比柱形图|猪爸爸学Excel图表本节动图中，鼠标左键为黄色，右键为红色； 这一节是猪爸爸学excel图表之差异对比柱形图 第141号图表 今天是一款比较经典的图表，仿制麦肯锡风格，重点突出显示差异对比，例如差异值或是差异百分比之类数据。

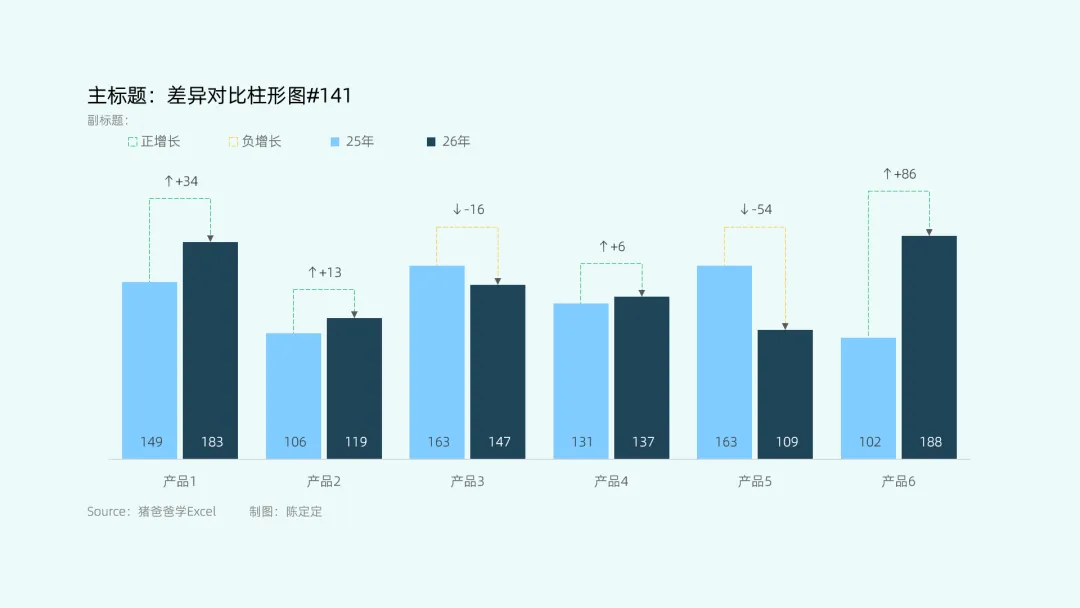

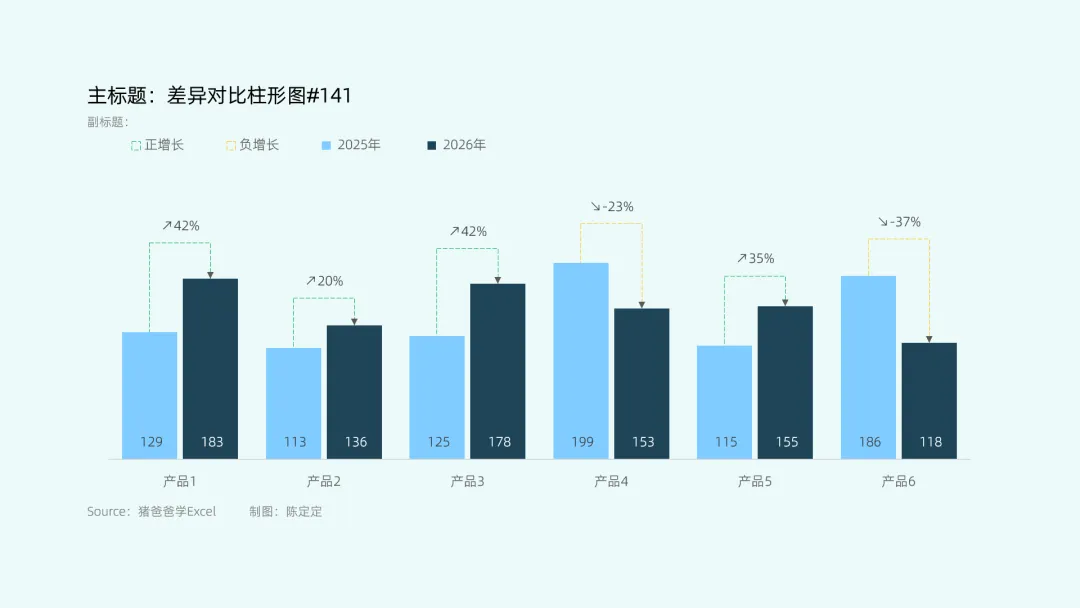

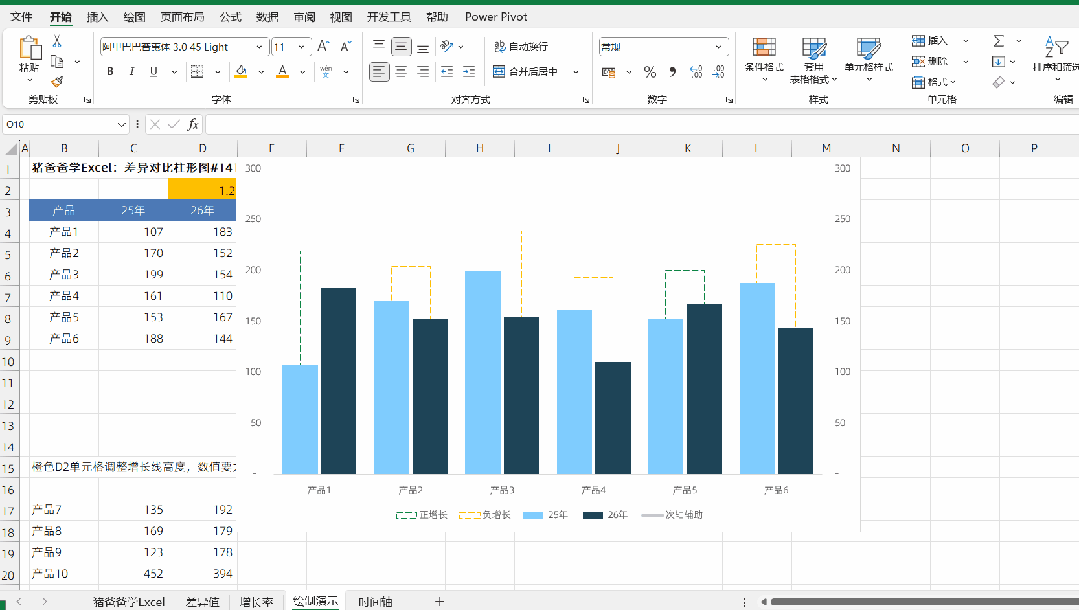

如图所示，在柱形图的基础上，添加了根据涨跌自动变化颜色的带箭头指示线条，并在线条上显示对应的差异对比值（差异值或增长率均可）。

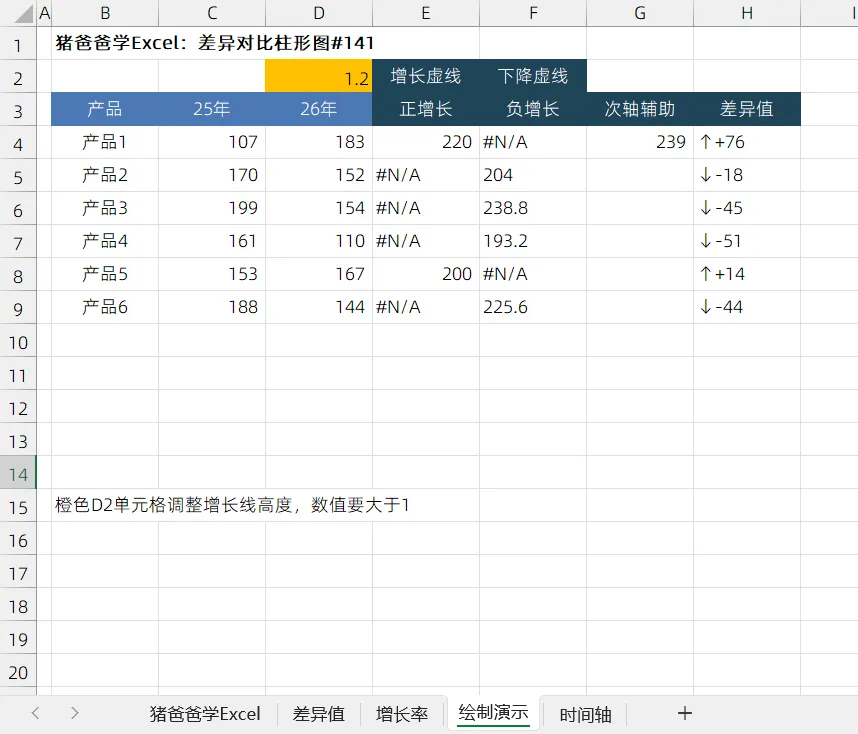

1、图表第一步，数据先整理，添加辅助数据 如图所示，B3：D9三列，为原始数据，分别是B列的产品名称(水平轴)，C列25年数据，D列26年数据，图表制作好之后，我们套用只需要将数据复制粘贴到这3列数据区域即可。

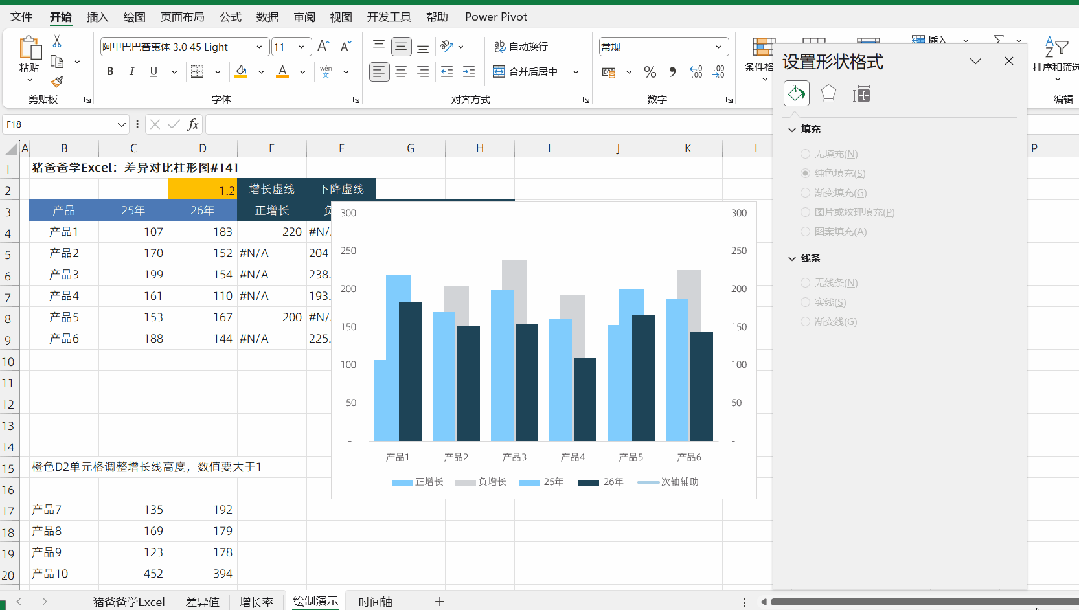

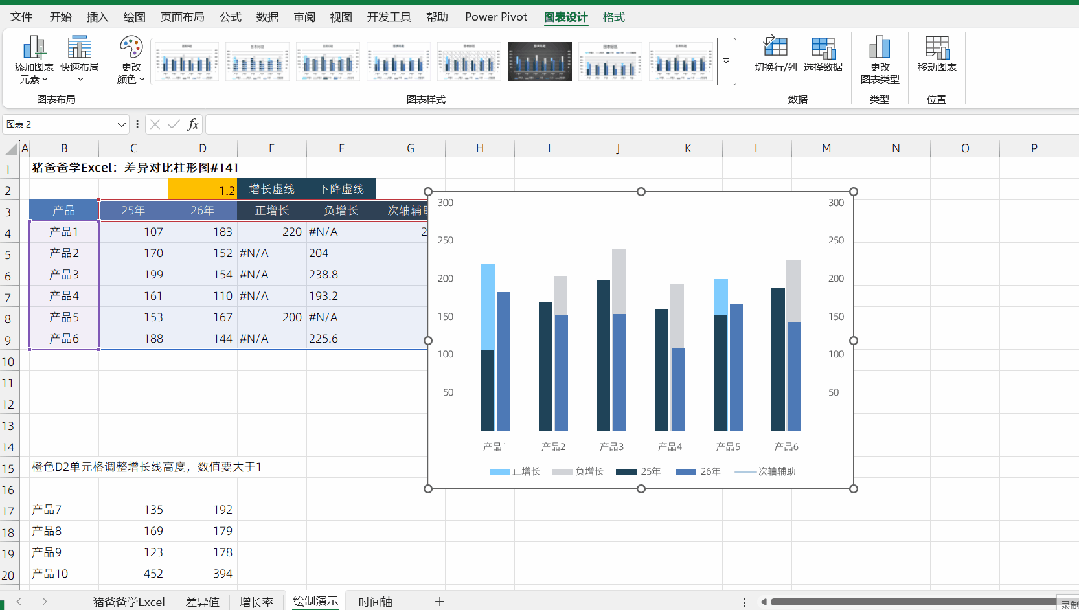

E列为正增长指示线，E4单元格公式=IF(D4>=C4,MAX(C4:D4)*$D$2,NA())，if函数判断26年数据是否大于等于25年数据（是的话就是正增长，则返回MAX(C4:D4)*$D$2的值，D2是放大系数，从而让该指示线的高度比柱子更高一些），公式下拉复制；F列为负增长指示线，F4单元格公式=IF(D4<C4,MAX(C4:D4)*$D$2,NA())，逻辑与E列公式类似，通过这2组公式，就将正增长与负增长数据自动分为了2列。 G列为主次坐标轴调整系列，让主次坐标轴能够保持大小一致。G4公式绘制过程分享。 之后就是H列的差异值，或者是增长率了，这个求法很简单，就不过多解释了，也可以利用单元格自定义格式，为数据添加小箭头符号就更出彩了。 2、插入组合柱形图 选择B3：G9数据区域，【插入】-【推荐的图表】-【所有图表】-【组合图】，在此，CD两列为【簇状柱形图】，勾选【次坐标轴】；EF两列也为【簇状柱形图】，保持在主坐标轴；最后G列“次轴辅助”系列为【折线图】，勾选【次坐标轴】，点击【确定】生成图表。
老规矩，图表快捷按钮【图表元素】，取消【图表标题】与【网格线】的勾选。 3、分别设置主次轴【系列选项】 现在，我们可以看到，因为有了G列“次轴辅助”系列，所以主次轴的边界大小是保持一致的（这个很重要）。 那么G列的公式究竟是什么？G4单元格公式=AGGREGATE(14,6,E4:F16,1)，利用该函数，可以求得EF两列中的最大值，将这个最大值（主轴）也放到次轴中去，那么主次轴的最大值就是一样的，从而它们的边界大小就可以自动保持一致了,公式范围可以适当大一些，这样子添加新的数据，也不需要去修改公式范围。 点击选中“25年”系列，Ctrl+1调出设置窗格，在设置窗格的【系列选项】处，设置【系列重叠】为-10%，而【间隙宽度】则为50%即可。 再点击选中“正增长”系列，同样在【系列选项】处，设置【系列重叠】为100%，【间隙宽度】则为135%（这2步设置会相比影响，这几个数据，可以让正负增长位于两柱子中间）。

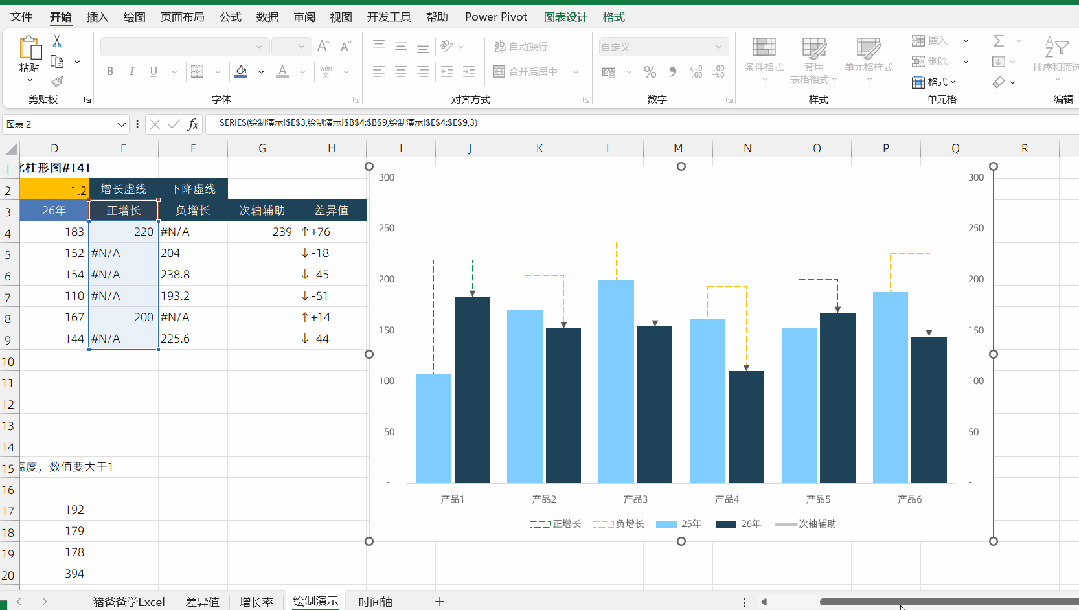

“25年”和“26年”柱子颜色等细节，可以在【填充与线条】处进行设置哈。 4、设置“正负增长”系列【填充与线条】 这个重点演示下，化柱子为线条应该如何设置？ 点击选中“正增长”系列，在设置窗格的【填充与线条】选项卡，设置【填充】为【无填充】，而【边框】为【实线】，因为是正增长，所以本例【颜色】设置为绿色，【宽度】为0.75磅左右，再设置【短划线类型】为【长划线】，这样子，虚线指示线就完成了。 “负增长”类似设置。
5、添加误差线设置箭头 现在，线条已完成，就差箭头了，选择“26年”系列柱子，在【图表元素】处勾选【误差线】，再点击刚生成的误差线，在设置窗格的【误差线选项】，设置为【正偏差】、【无线端】、【误差量】为【百分比】，数值为1%即可（我们不需要这个线条，太长会挡住原来的颜色虚线），再来到【填充与线条】选项卡，设置一款合适的【开始箭头类型】，搞定。
6、设置差异对比标签 接下来，就到添加设置差异对比标签的时候了，点击选中“正增长”系列，右键【添加数据标签】，再点击选择刚添加的这组数据标签，在设置窗格的【标签选项】选项卡，勾选【单元格中的值】，选择数据标签区域为对应H列的差异值即可。 类似操作为“负增长”系列添加并设置标签。 其他细节，就不再一一演示了。

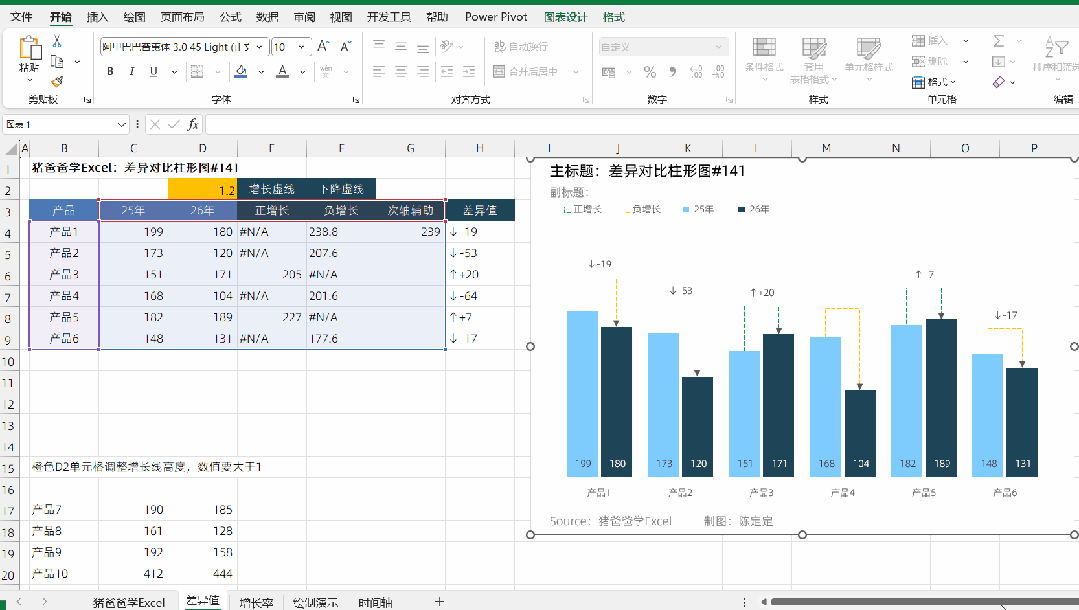

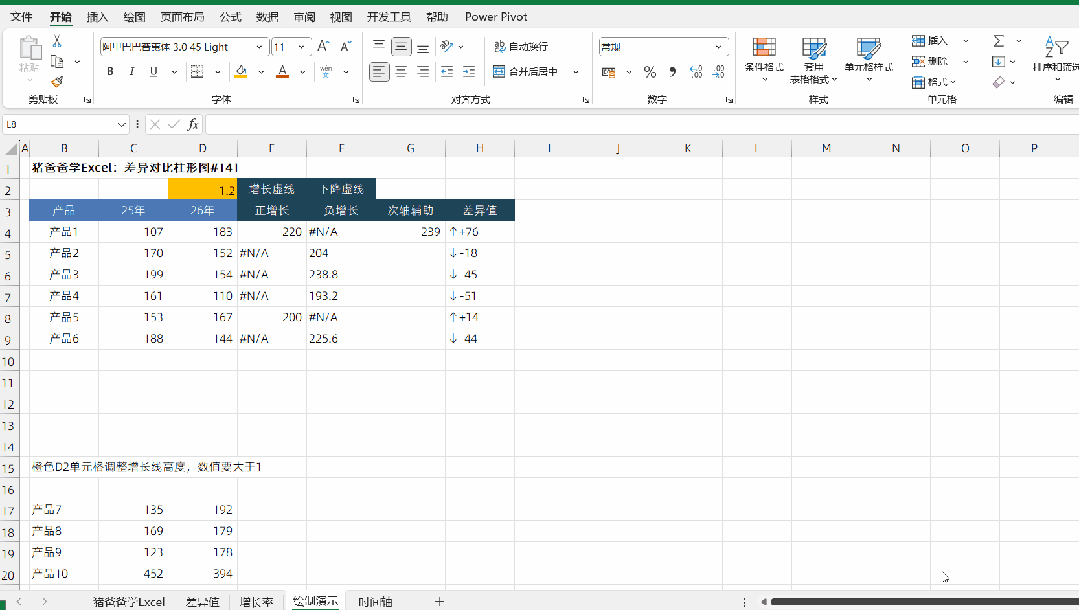

需要注意的是，如果是使用WPS的小伙伴，标签和公式需要再做修改，不然会有重复的标签显示，效果不佳，当然，放心，在模板合集中，我也已经备好了WPS专用的模板，用WPS打开编辑修改，也都能够正确显示的哈。 7、模板套用 如图所示，例如我们要增加多4组产品的数据，那么，按顺序继续复制到原数据之下，再将其他几列公式补齐，之后就是点击图表，出现对应数据源高亮框，鼠标拖动扩展，搞定了。如果标签显示不全，一般是【单元格中的值】指定范围少了，重新设置一下就好了。 而如果数据比较少，那就更简单了，复制粘贴数据之后，将多出来的行直接删除就可以了。
现在，最最重要的事情，随手点个赞，给个爱心推荐一下呗，传播爱心让更多的人知道，比心~~ 记得将我【设为星标】，我们才能不失联哦~~ 大脑：恩，看懂了~ 手：你说啥？鼠标要点哪里？要怎么点击？ 光看不练，上阵头晕，大家多多练习下，才能真正掌握哦~~ 我的财宝吗？想要的话就给你吧，去找吧！我把世界的一切都放在那里~~ 20年文章合集 今天的分享就到这里，我是热爱分享的猪爸爸陈定定，大家生活愉快~~
