Excel图表技巧之计划实际达成率分析图,三指标可视化!

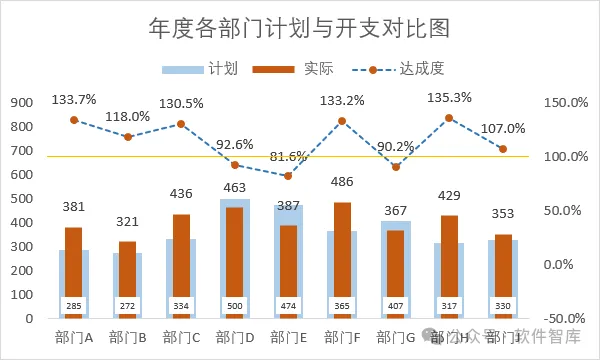

本期给大家分享Excel中绘制年度各部门计划/实际/达成率三指标分析图，图表呈现双柱形与折线的组合形式，柱形反映计划与实际两个系列，折线反映达成率分布，如下：

操作步骤：

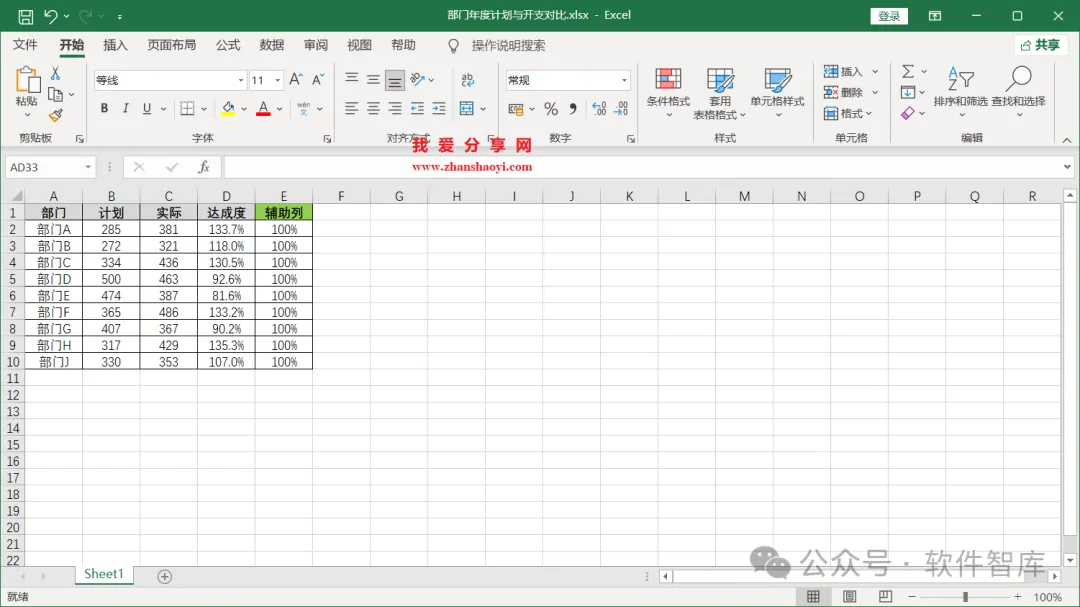

1、先打开Excel2021软件，然后在单元格中输入如下示例数据，包括计划/实际/达成度三个指标，并增加辅助列，作为百分比的参考线；

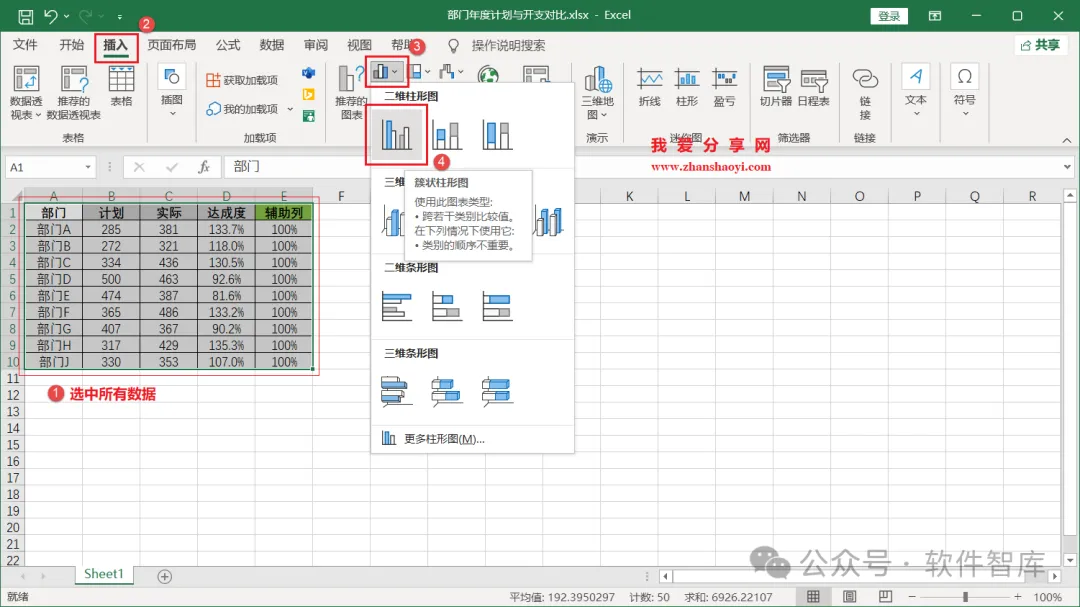

2、第一步，插入柱形折线组合图，先选中所有数据，再点击菜单栏中【插入】，点击图表栏中【柱形图】按钮，在展开列表中选择【簇状柱形图】；

▎网络版（仅个人使用）：

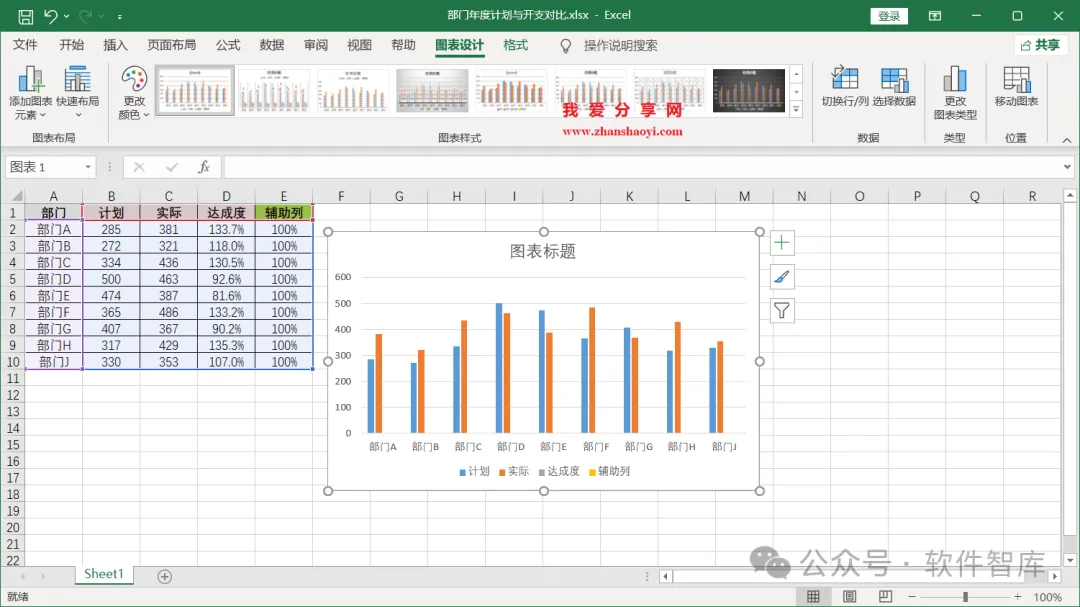

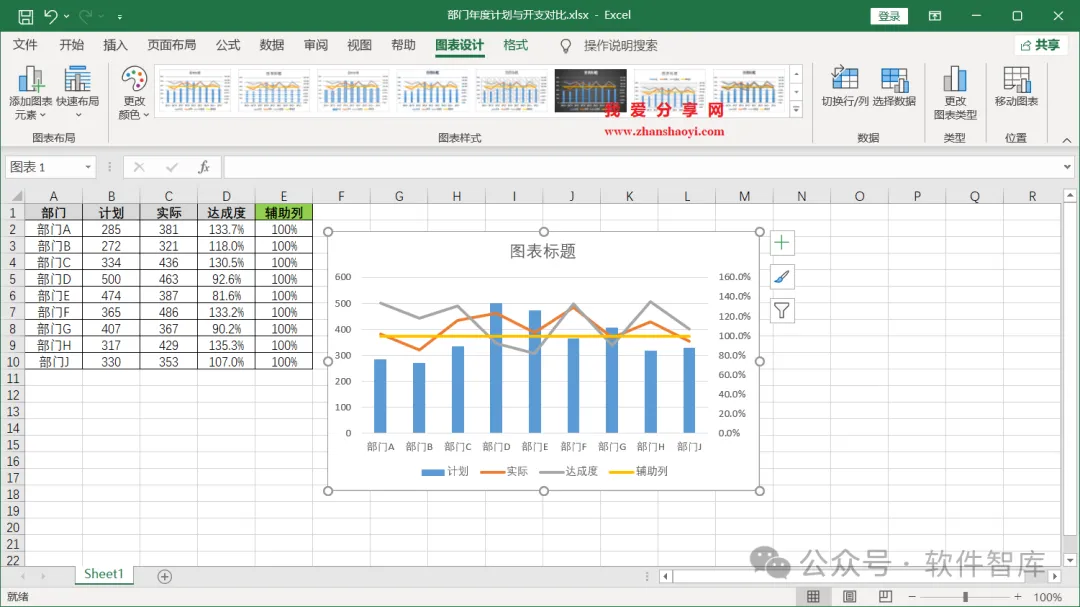

3、默认插入的簇状柱形图如下：

4、在图表空白处右击选择【更改图表类型】；

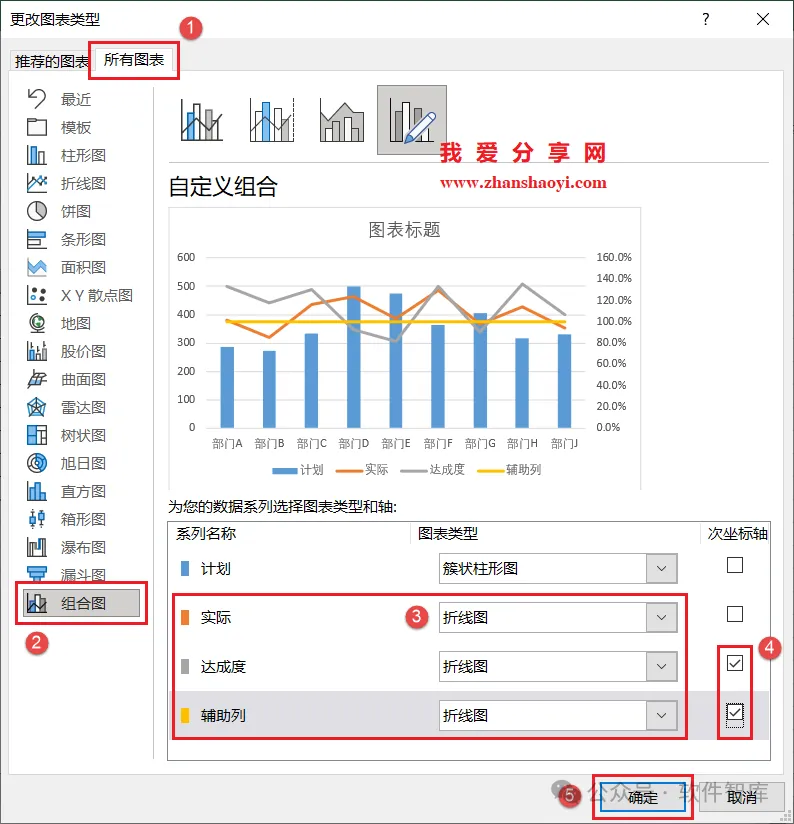

5、先点击左侧【组合图】，调整图表类型，并勾选达成度和辅助列两个系列右侧次坐标轴下的框，点击【确定】退出；

6、调整的柱形折线组合图效果如下：

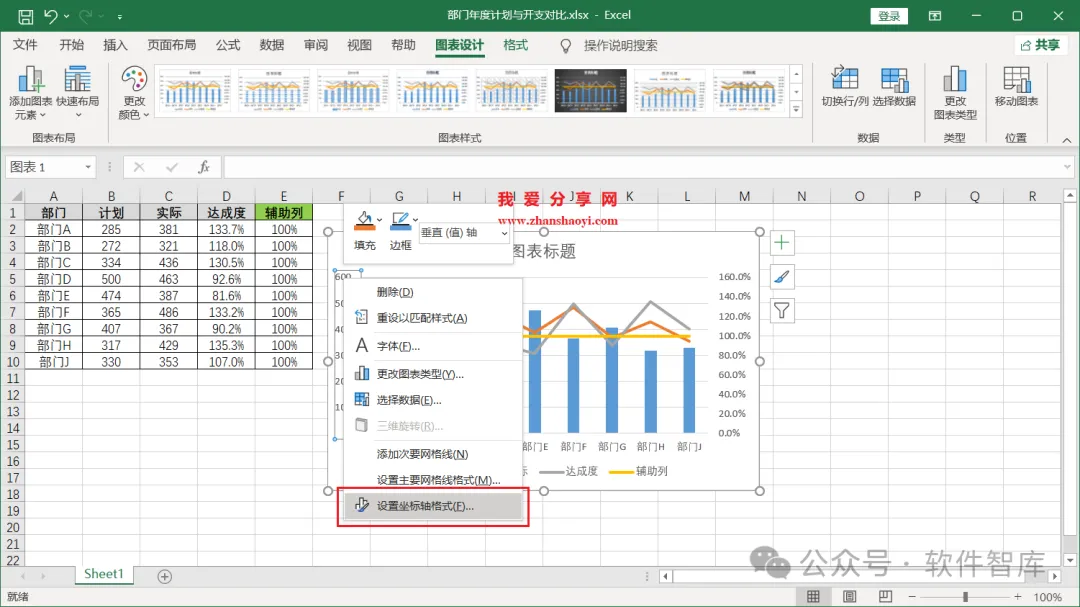

7、第二步，柱形折线分离，通过调整主次坐标轴的最大值和最小值实现柱形折线分离，鼠标右击主坐标轴选择【设置坐标轴格式】；

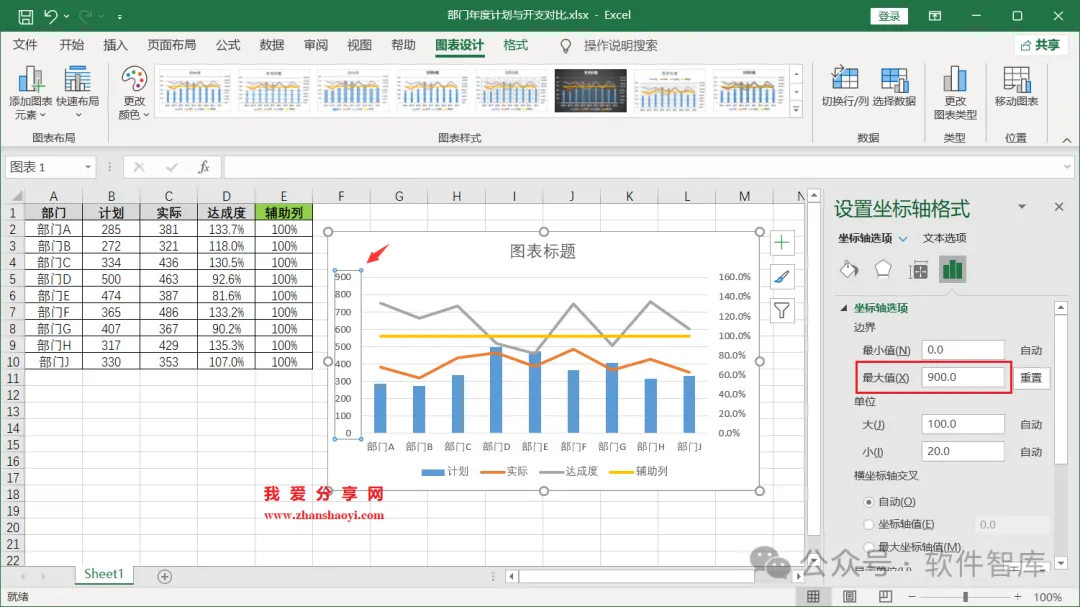

8、增大主坐标最大值设置为900使柱形下移；

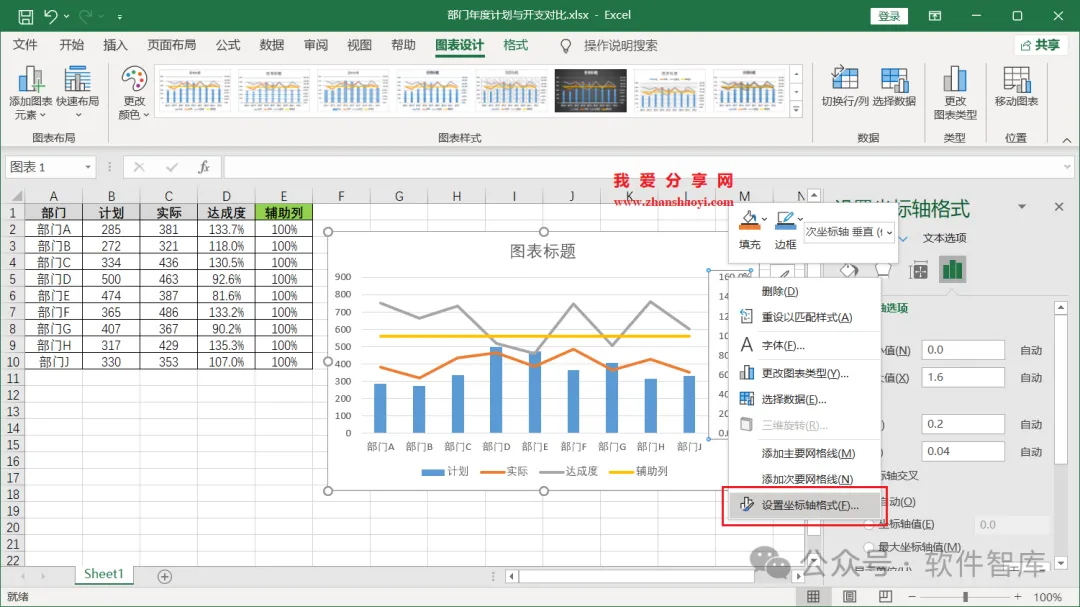

9、鼠标右击次坐标轴选择【设置坐标轴格式】；

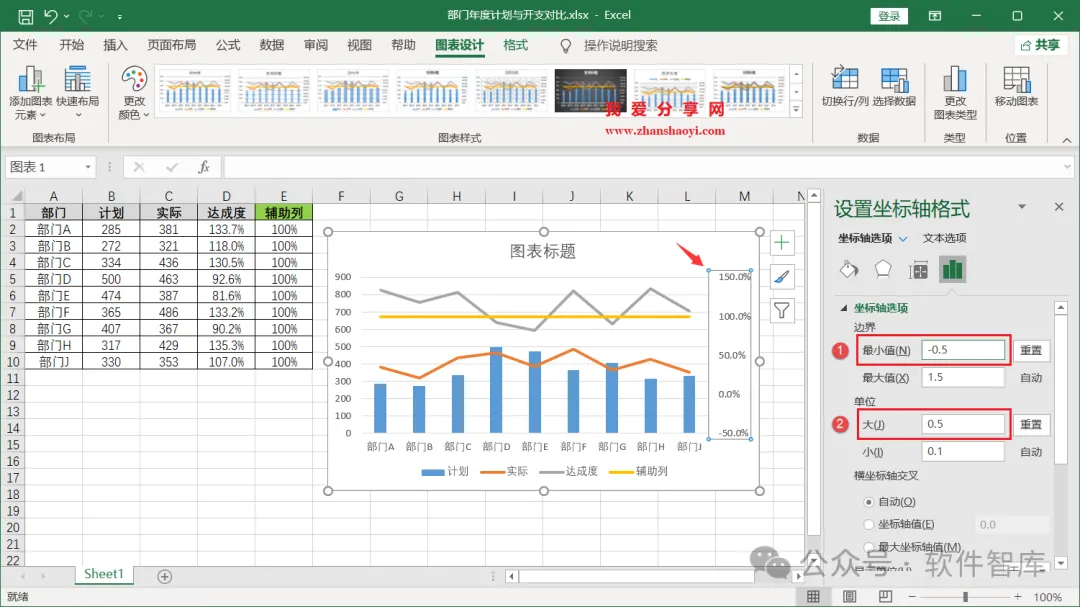

10、缩小次坐标最小值设置为-0.5使柱形上移；

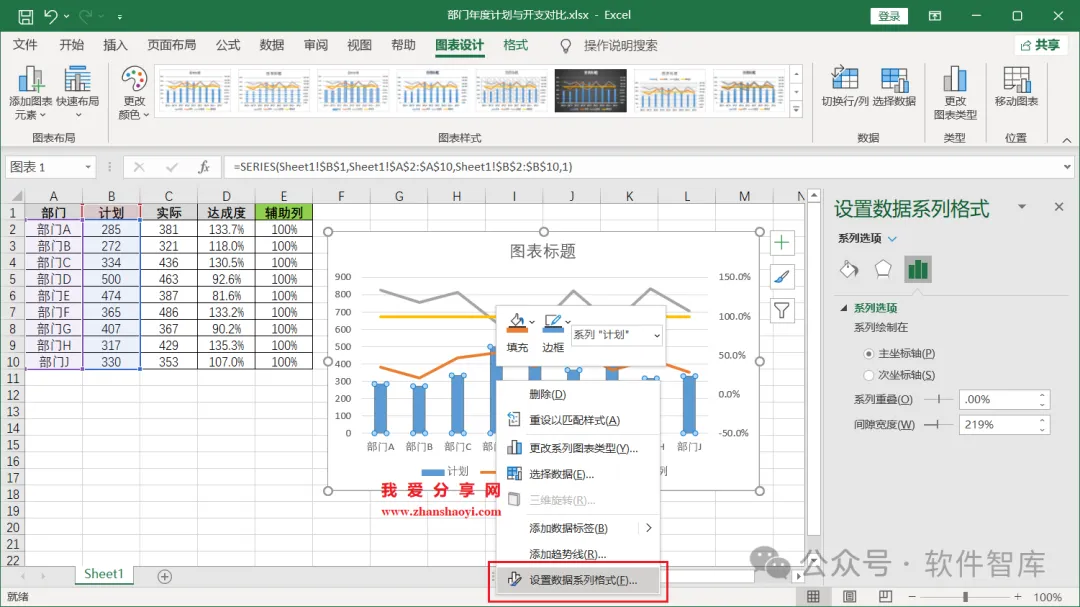

11、第三步，调整柱形宽度并通过添加垂直线显示实际值柱形图，鼠标右击柱形选择【设置数据系列格式】；

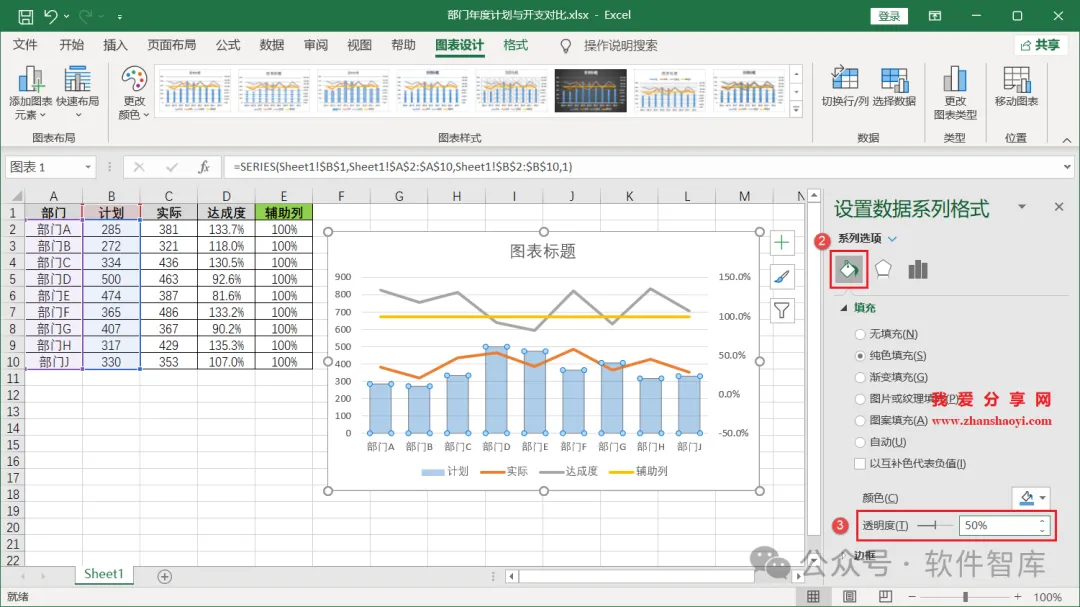

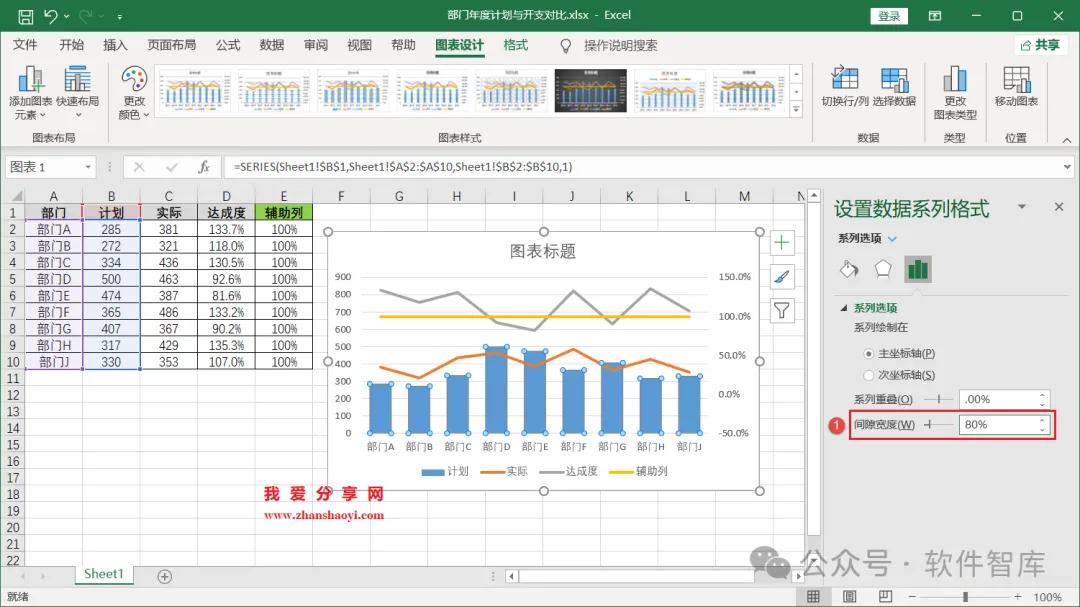

12、调整柱形间隙宽度值至80，并调整柱形透明度至50%；

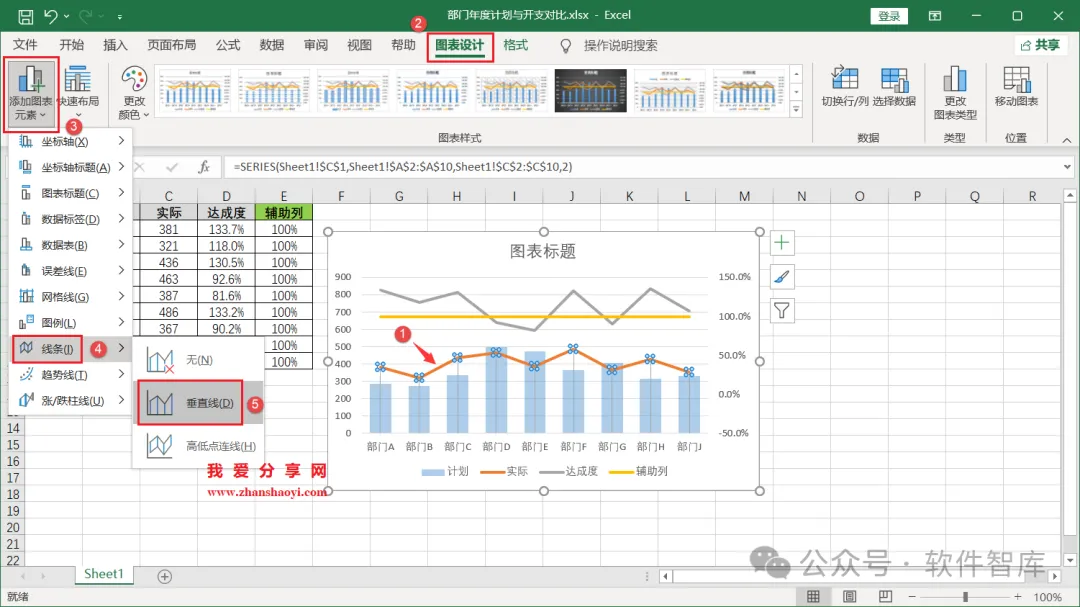

13、选中实际系列折线，添加垂直线，下面设置垂直线格式；

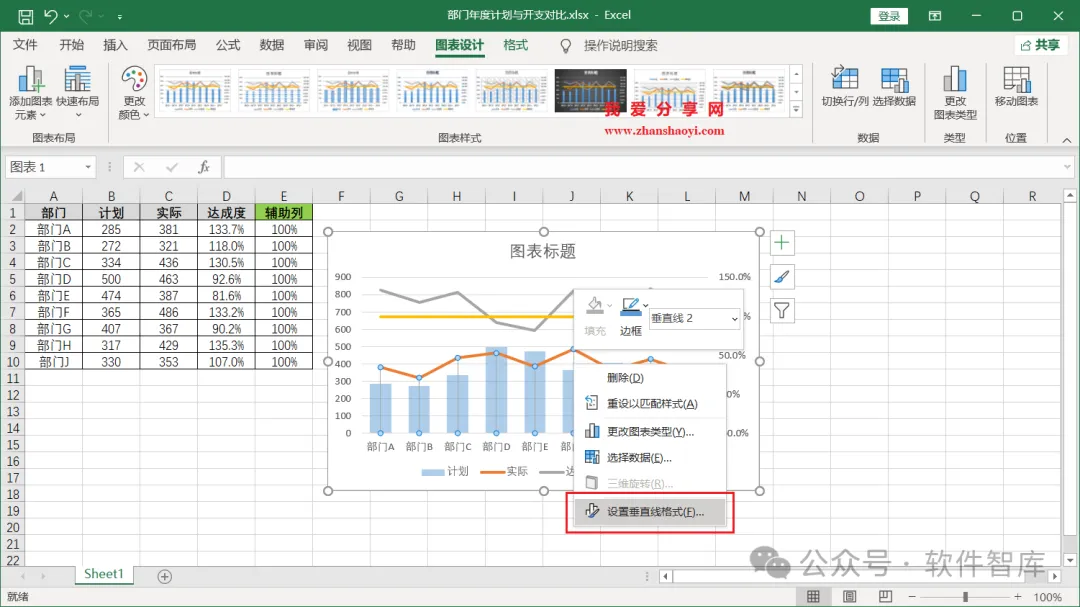

14、鼠标右击垂直线选择【设置垂直线格式】；

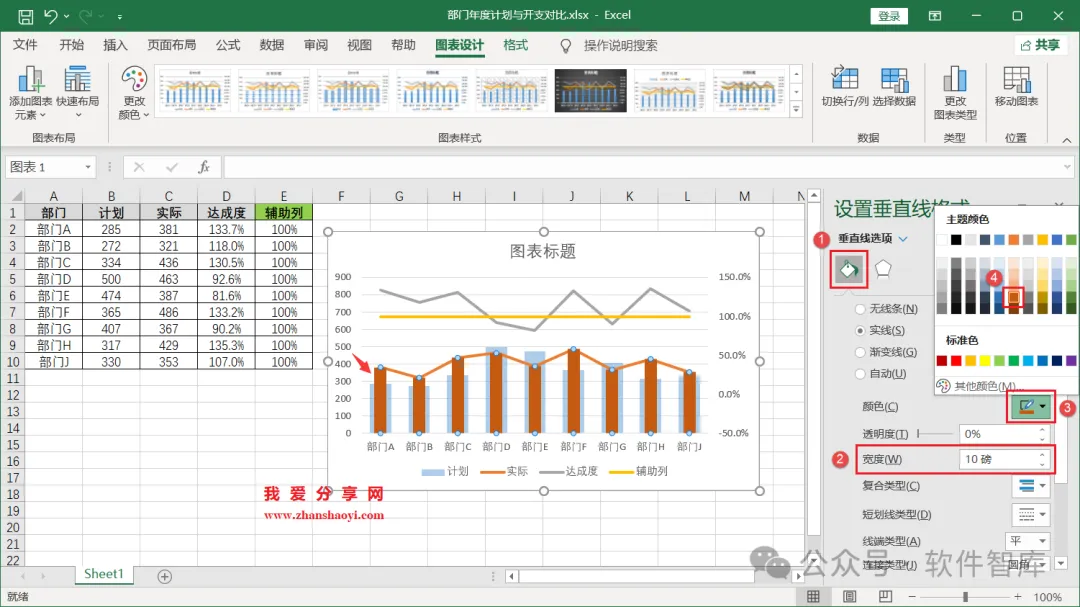

15、设置垂直线的宽度和颜色，显示出实际系列柱形，下面隐藏实际系列格式；

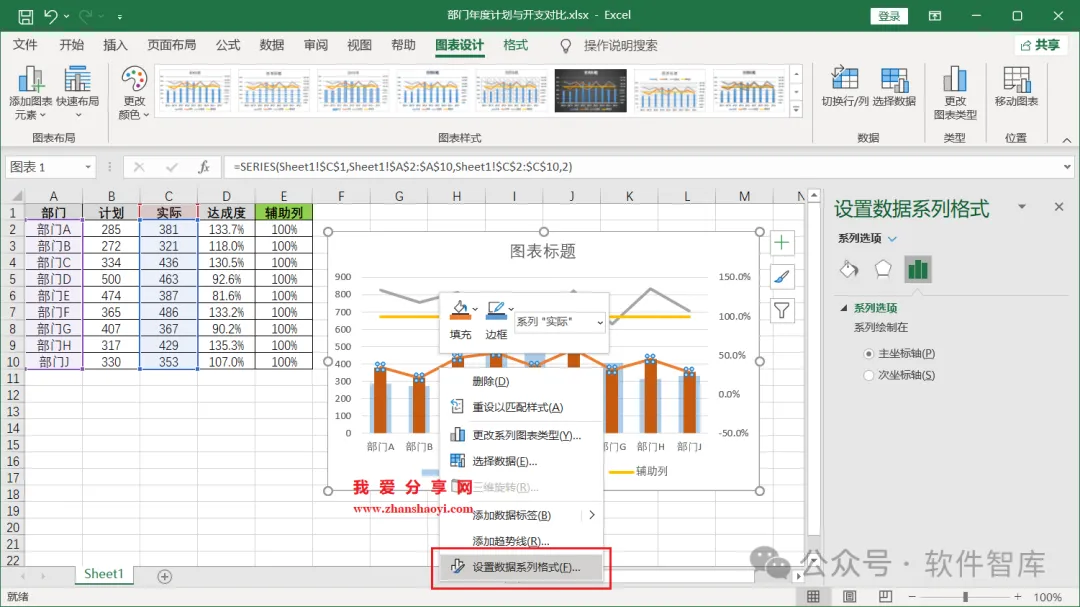

16、鼠标右击实际系列折线选择【设置数据系列格式】；

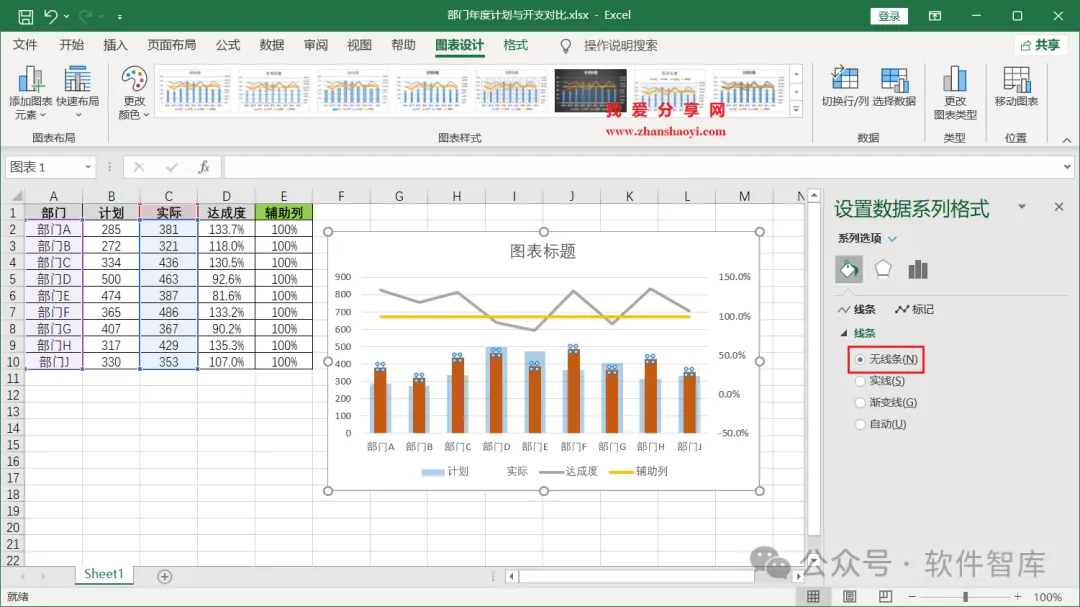

17、勾选【无线条】隐藏折线；

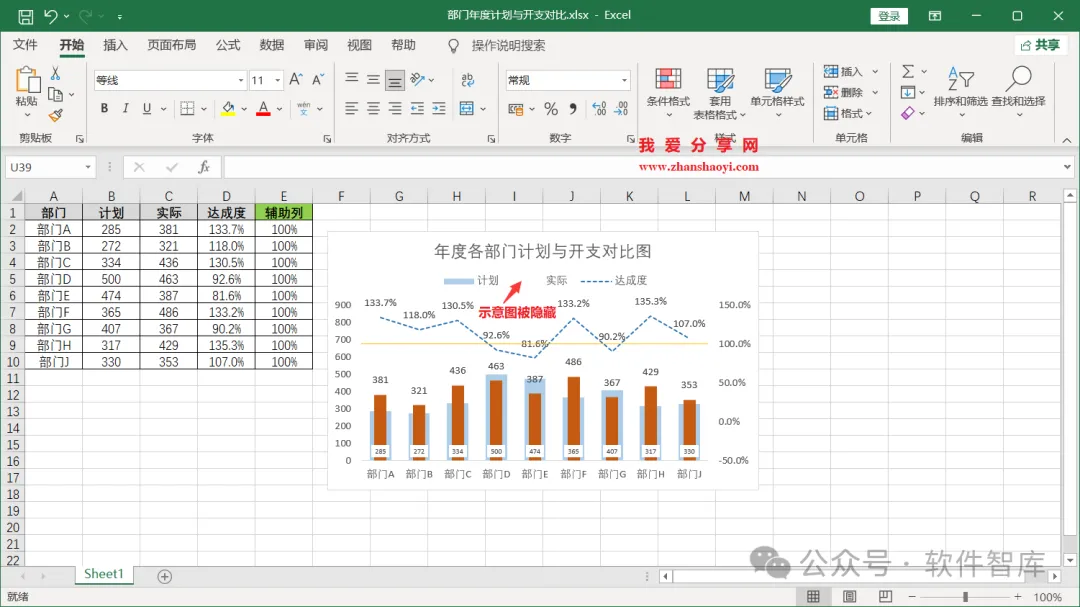

18、第四步，美化图表，添加标题、调整折线线型和宽度等，但我们可以看到图例中实际系列示意图也被隐藏了，下面通过绘制线段添加；

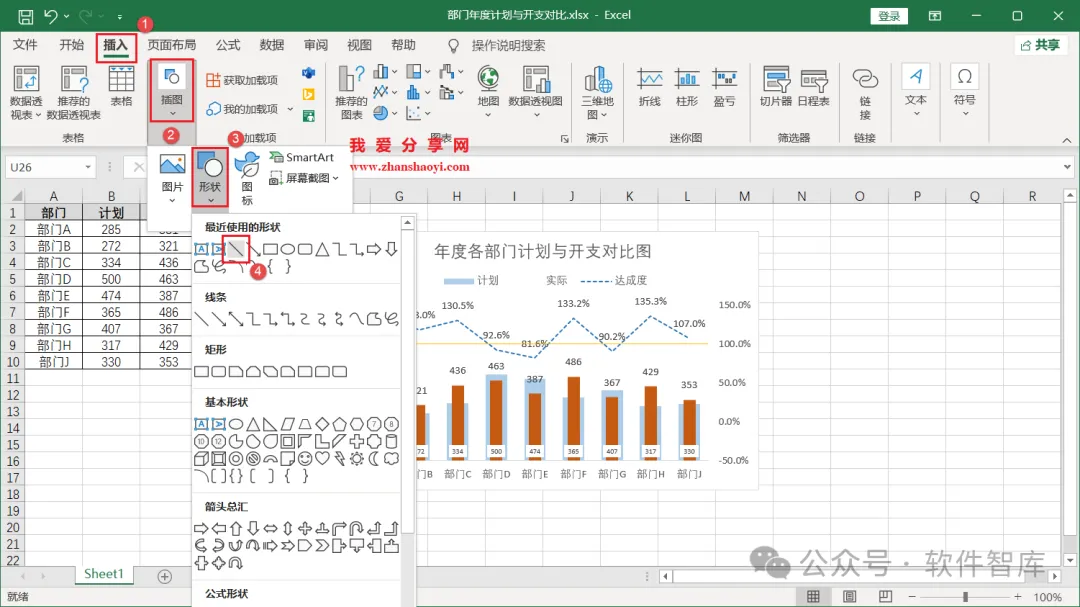

19、点击菜单栏中【插入】→【插图】→【形状】，在展开列表中选择【线段】；

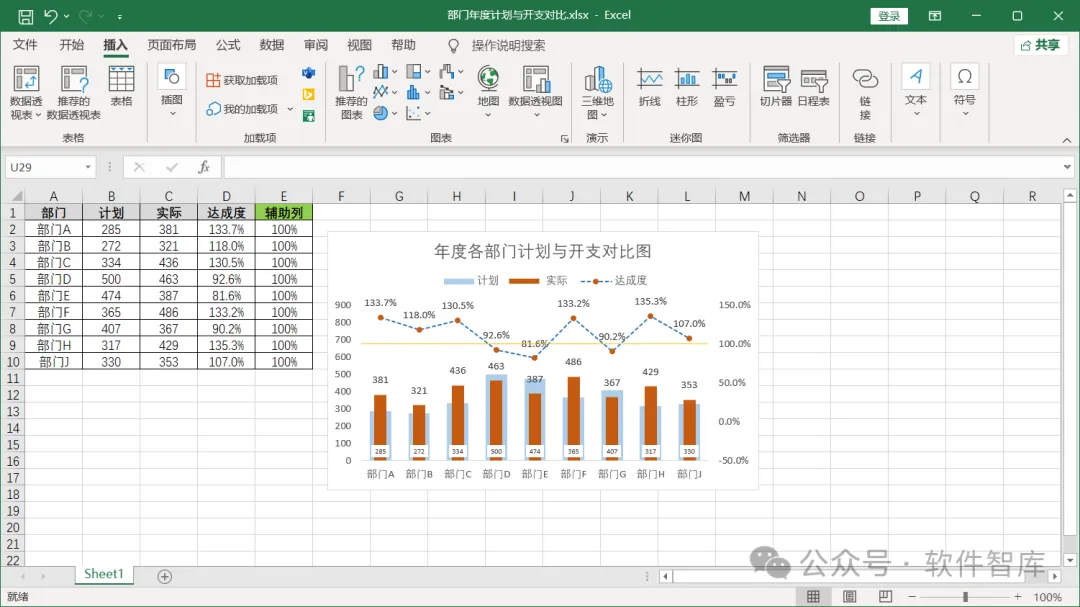

20、插入水平线段并调整颜色和宽度，添加效果如下：

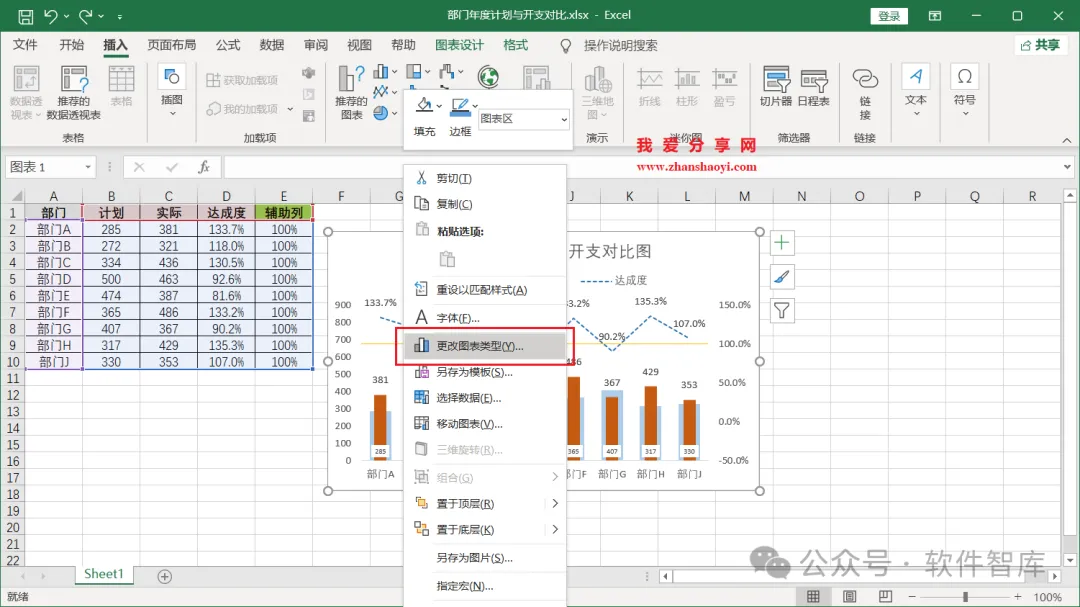

21、第五步，添加折线数据标记点，在图表空白处右击选择【更改图表类型】；

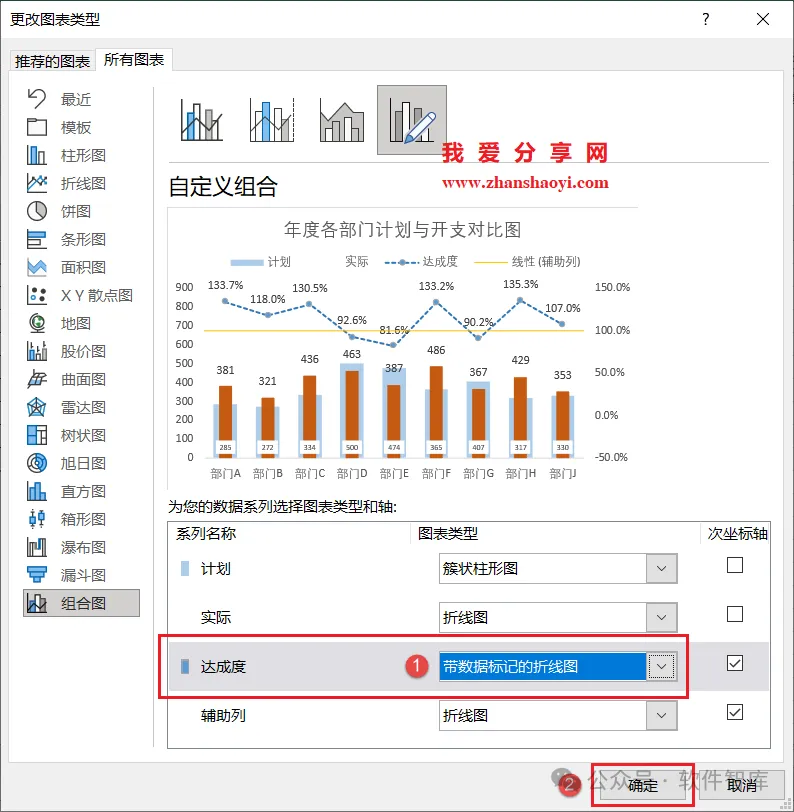

22、将达成度系列图表类型修改为【带数据标记的折线图】，然后点击【确定】退出；

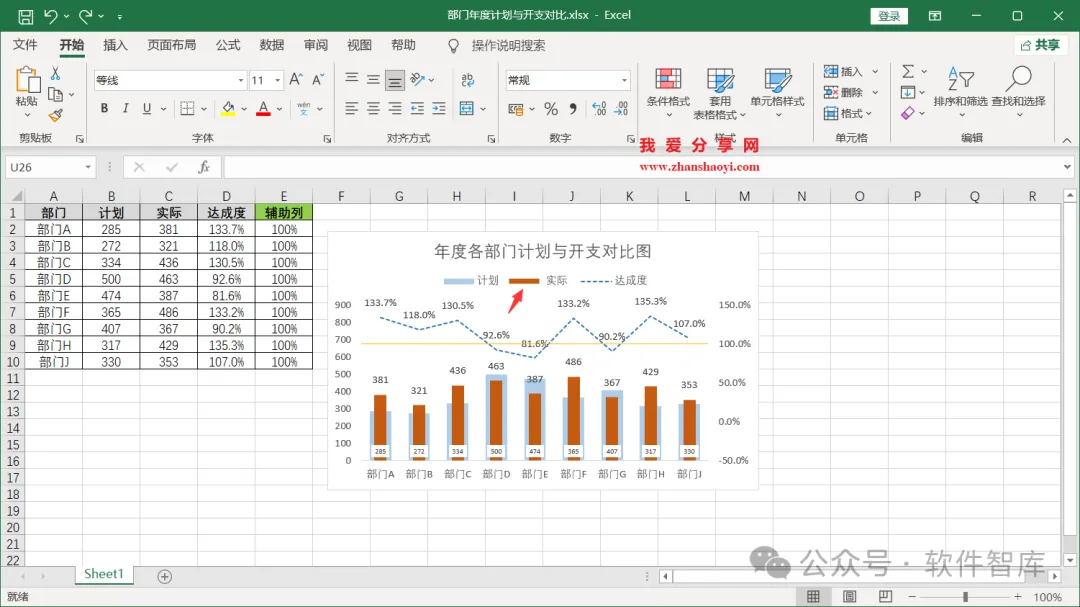

23、修改标记点颜色，与下方柱形颜色保持一致，完成计划实际达成率分析图，有需要的小伙伴赶紧试试~~
