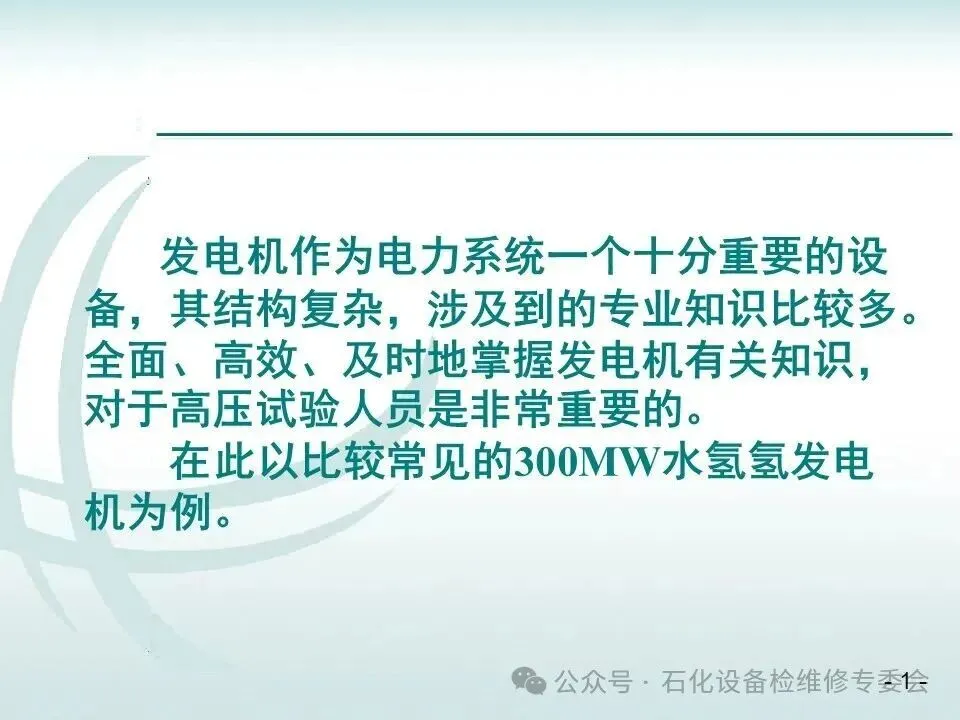

发电机作为电力系统一个十分重要的设备，其结构复杂，涉及到的专业知识比较多。全面、高效、及时地掌握发电机有关知识，对于高压试验人员是非常重要的。

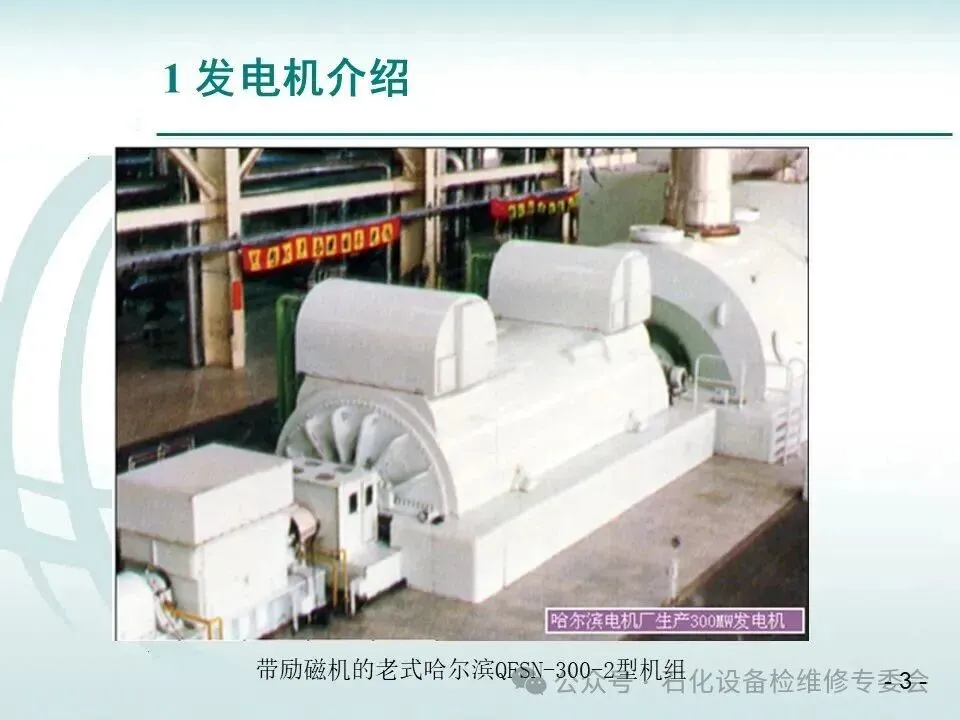

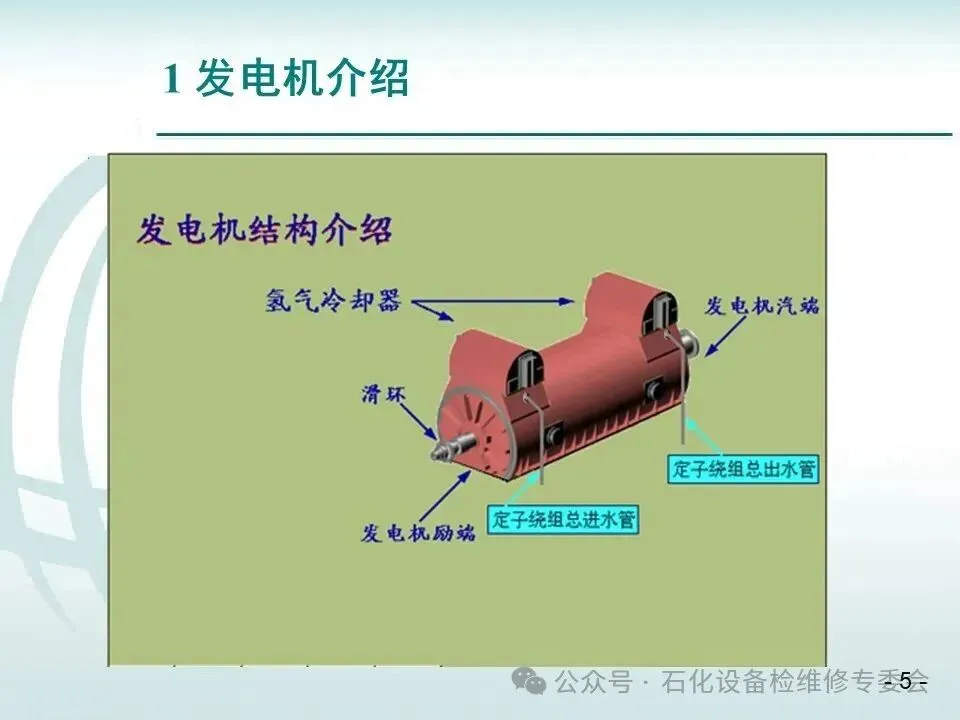

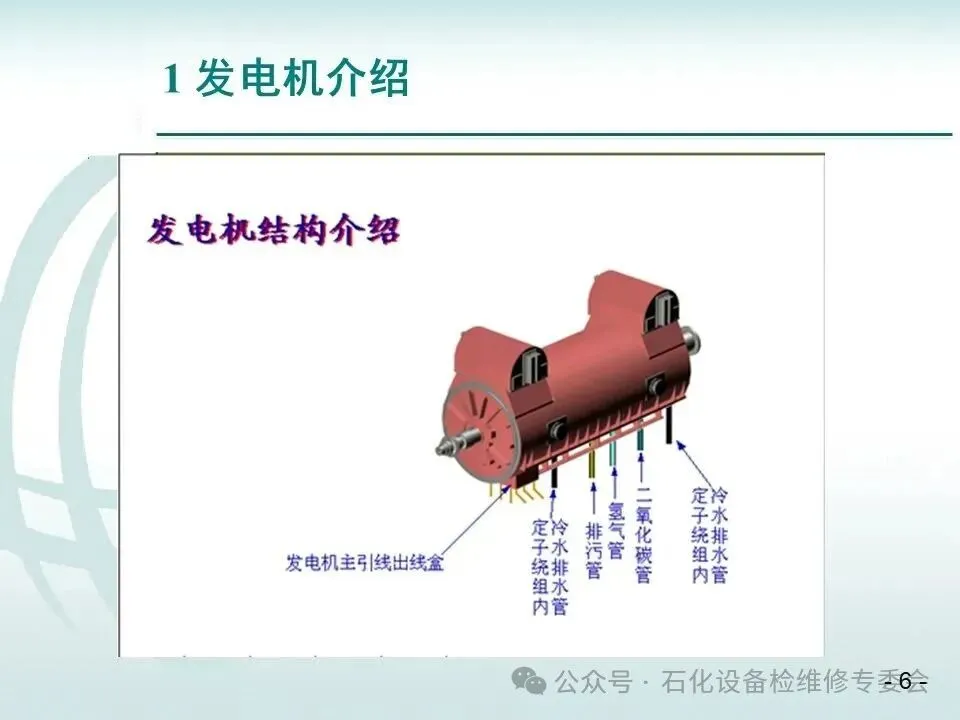

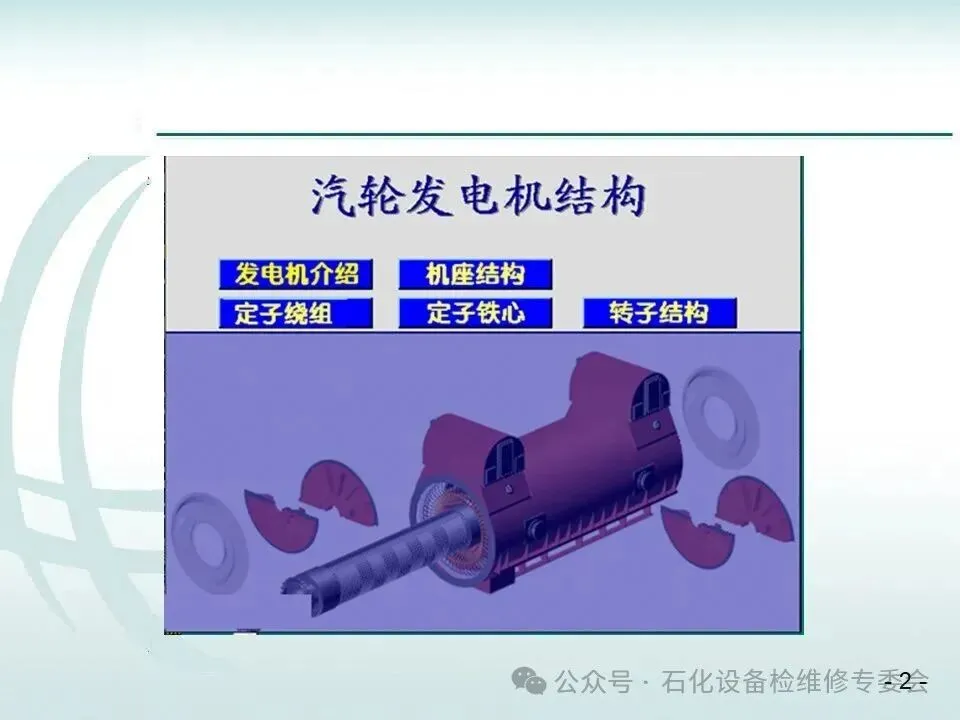

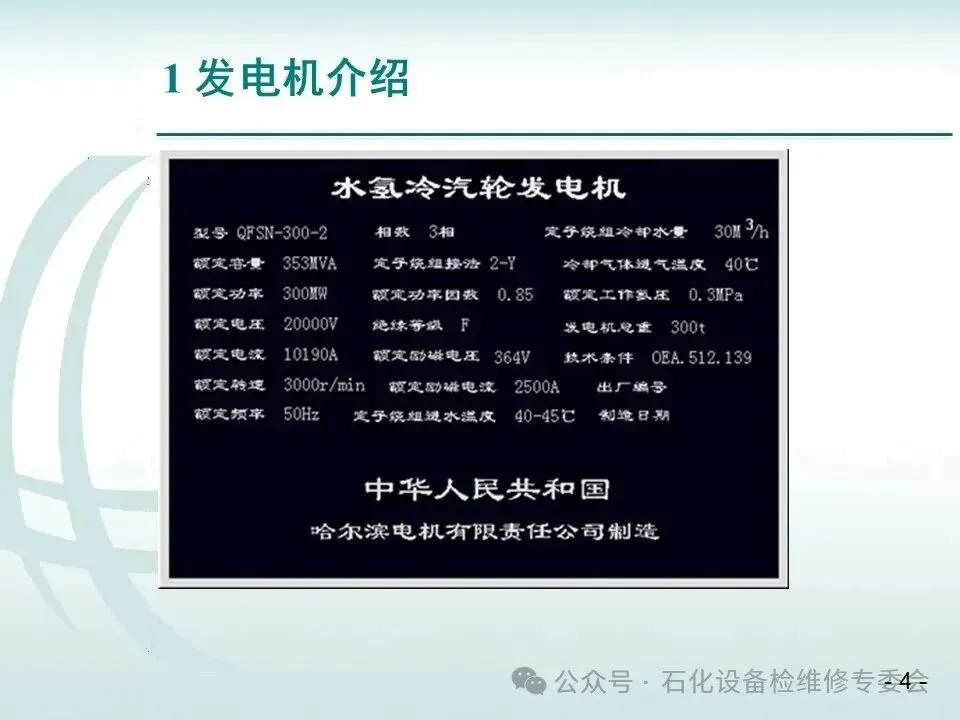

在此以比较常见的300MW水氢氢发电机为例。

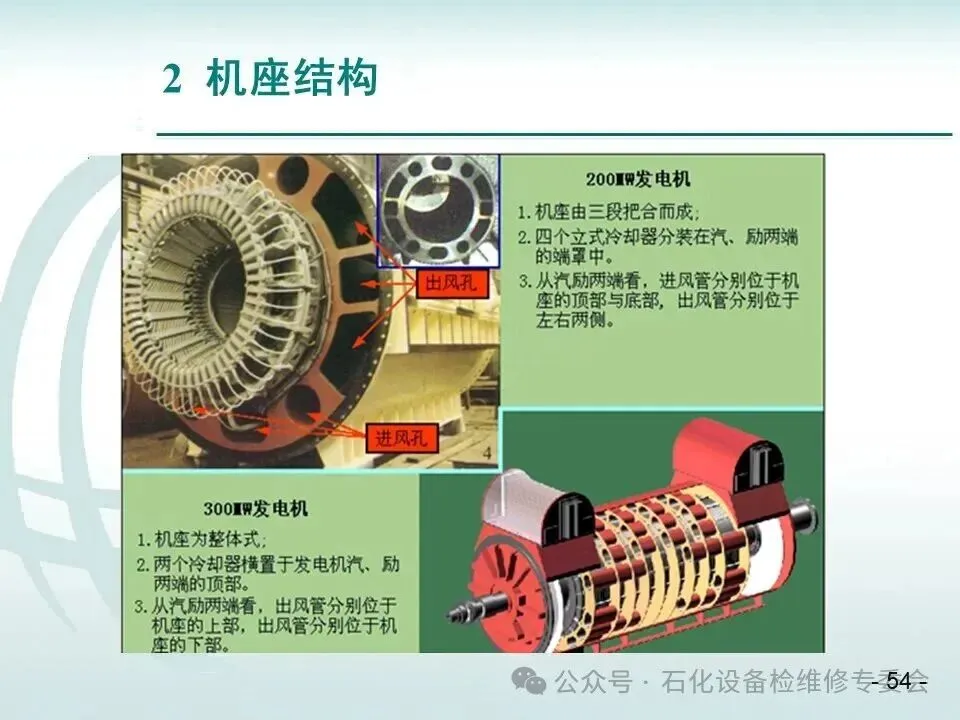

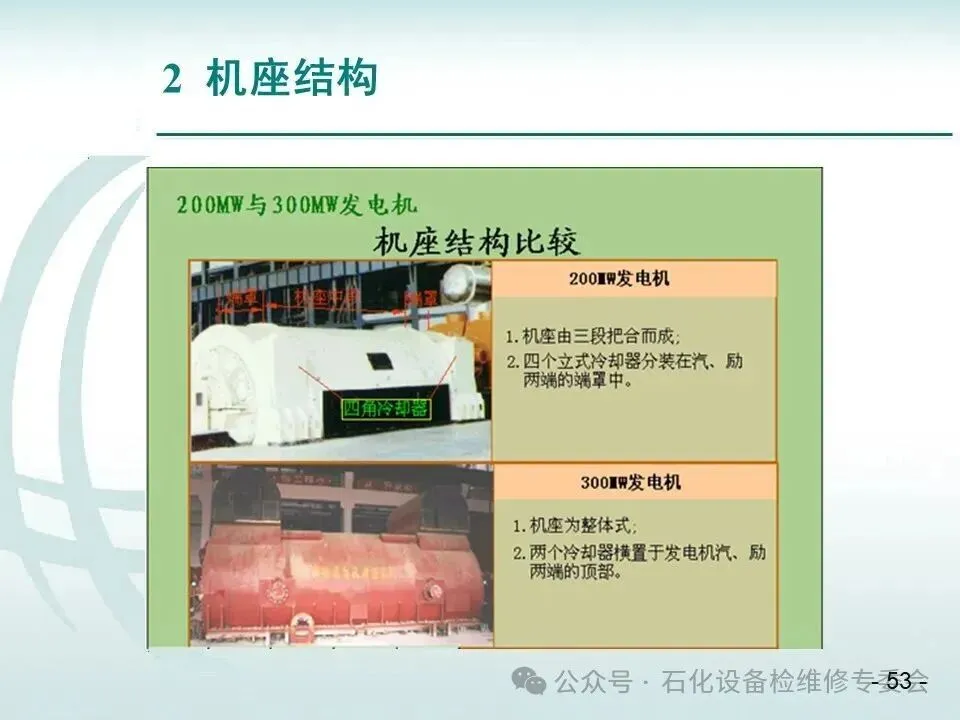

200w发电机

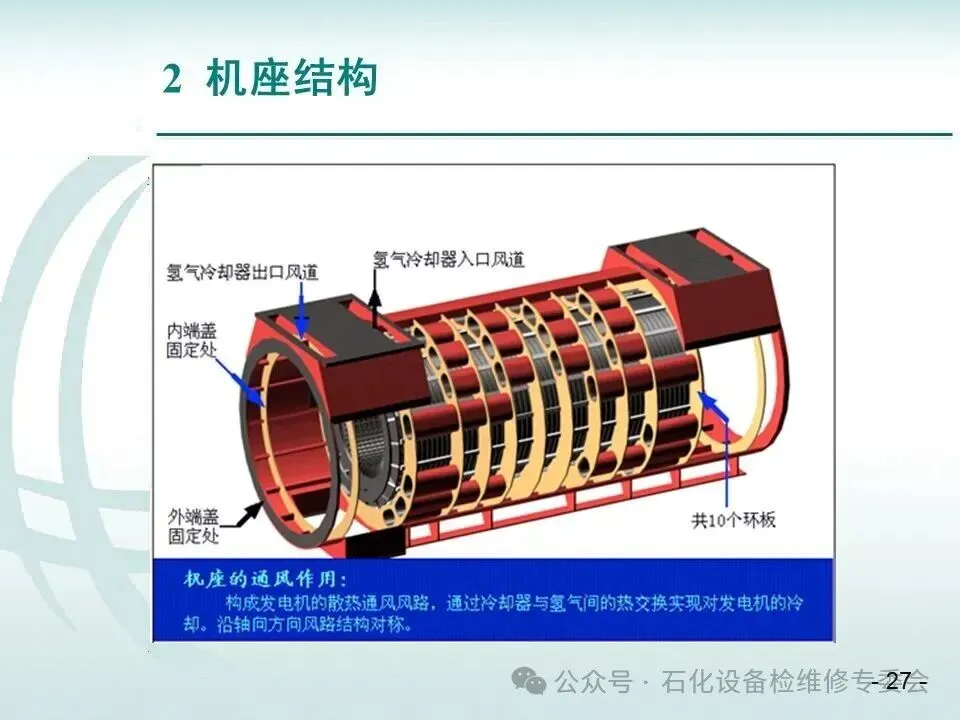

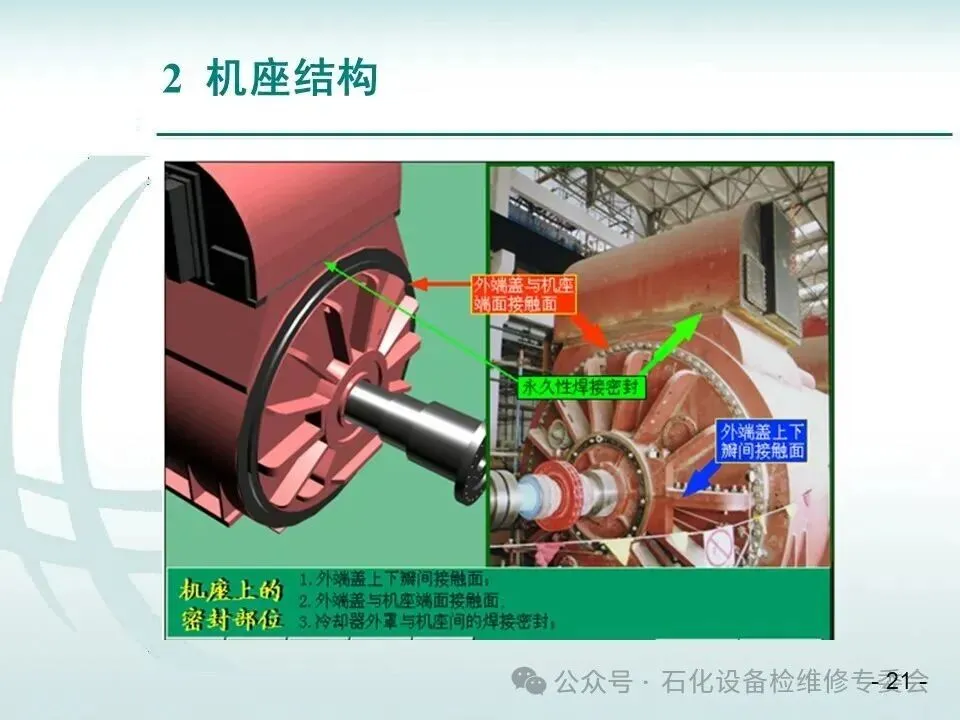

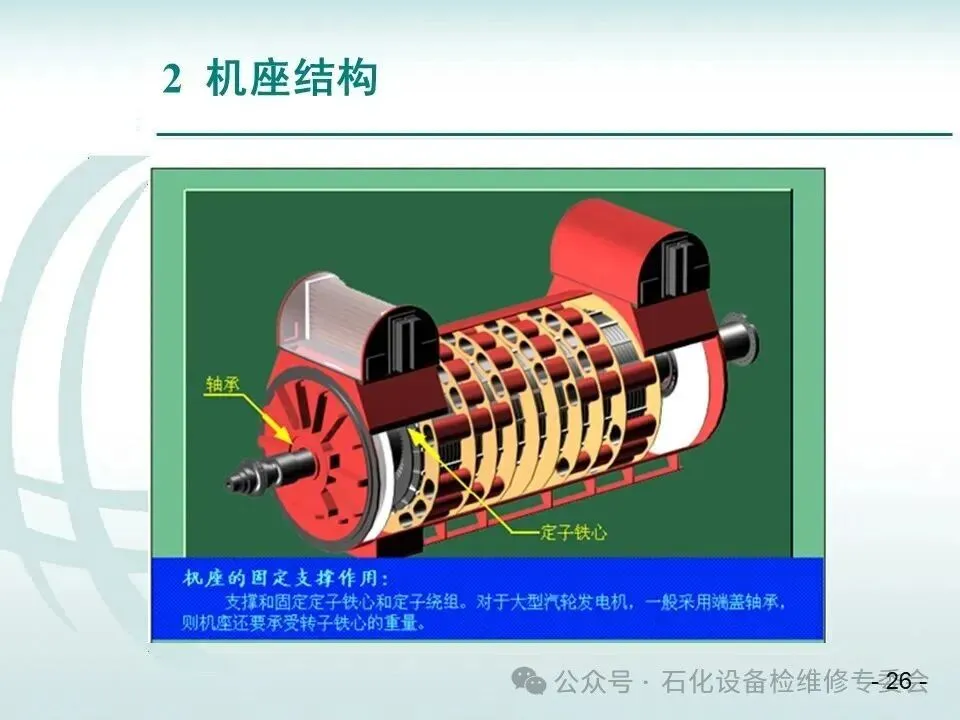

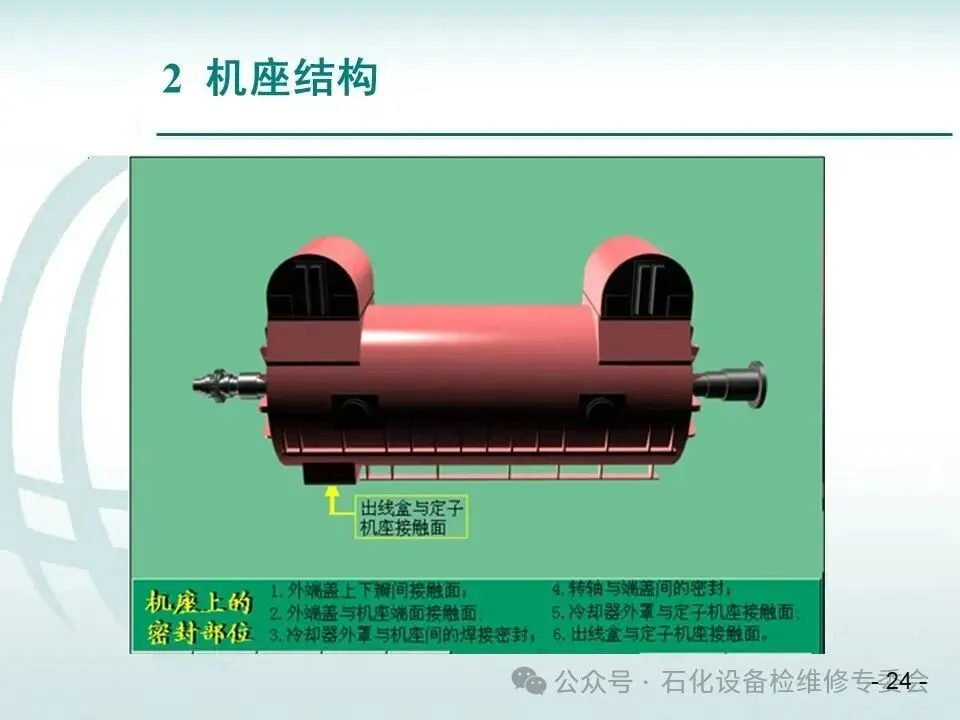

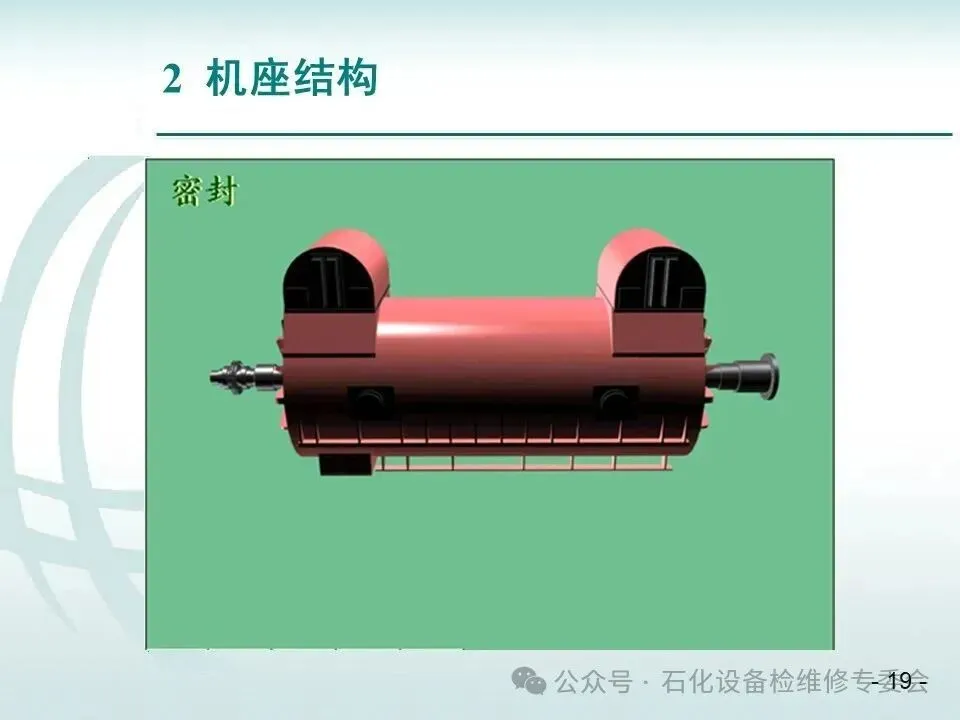

1.机座由三段把合而成；
2.四个立式冷却器分装在汽、励两端的端罩中。

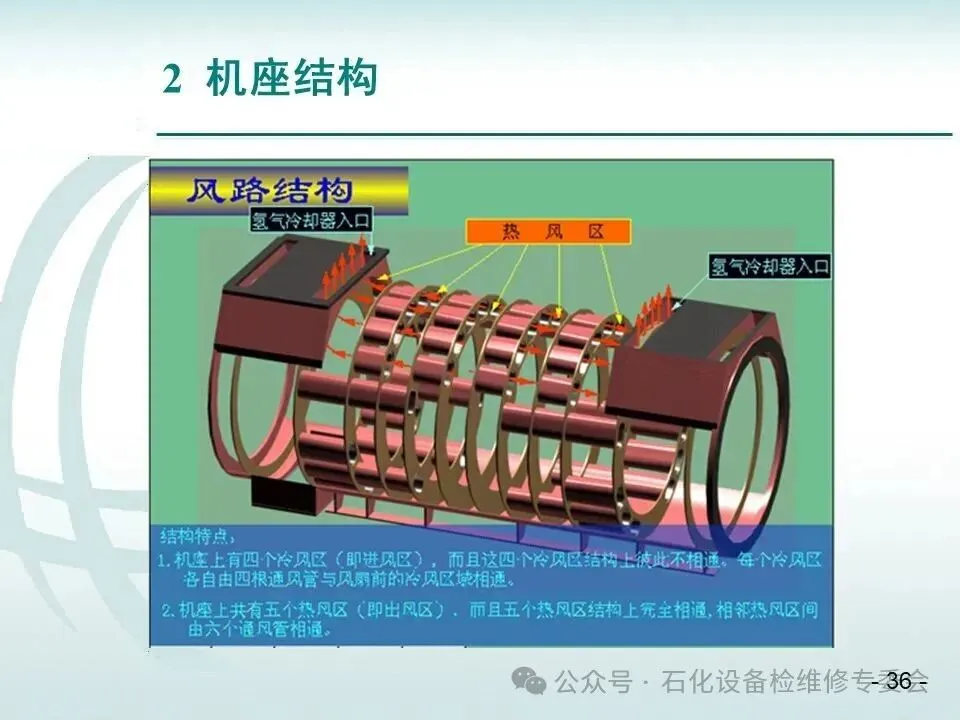

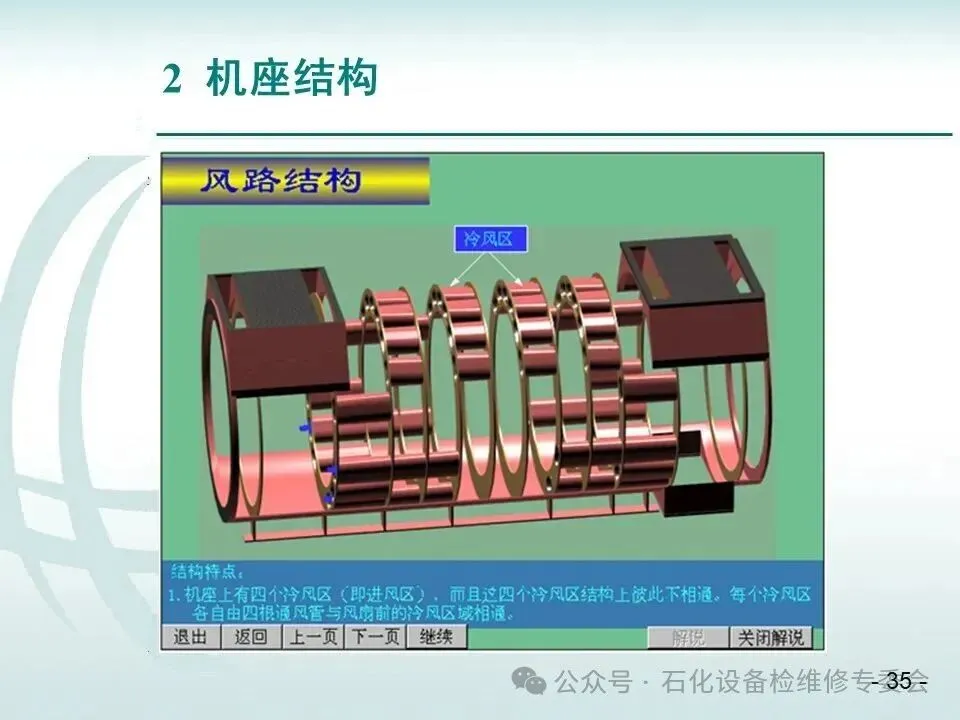

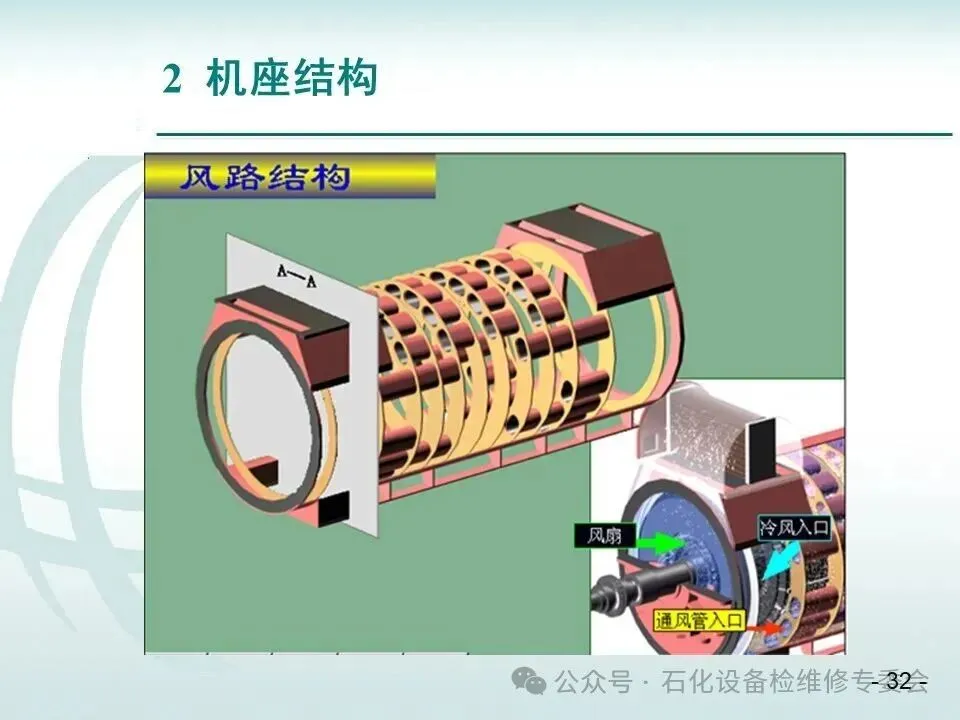

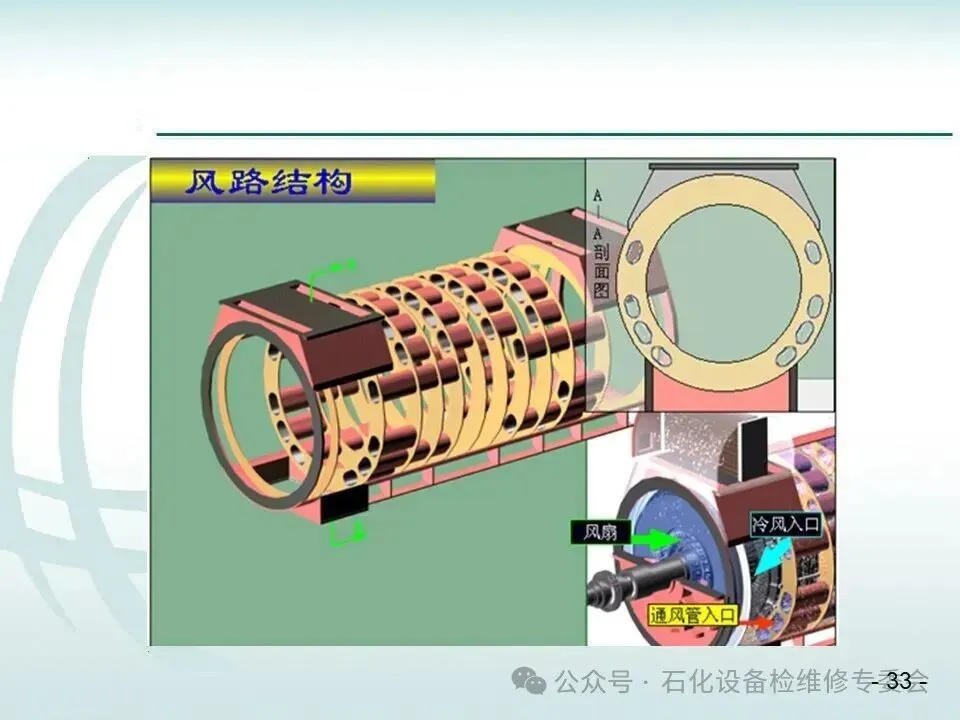

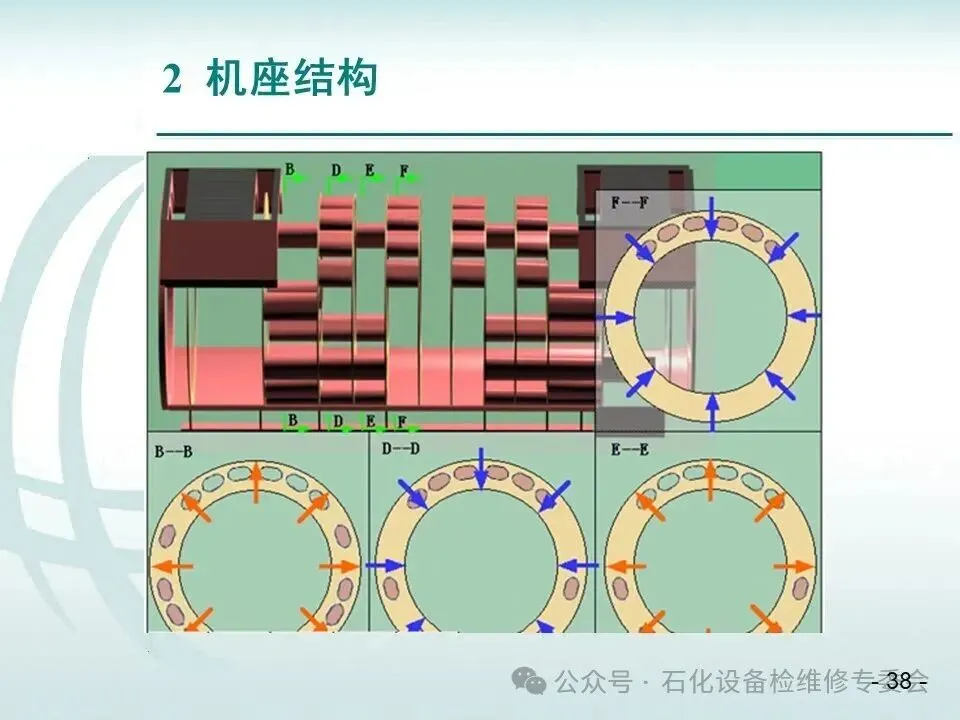

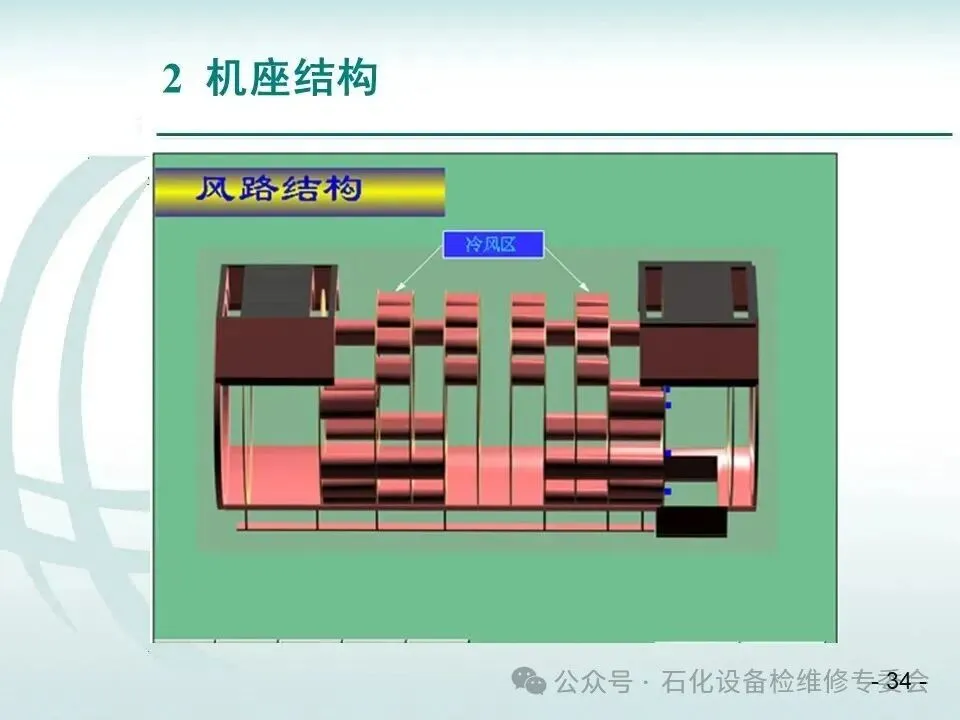

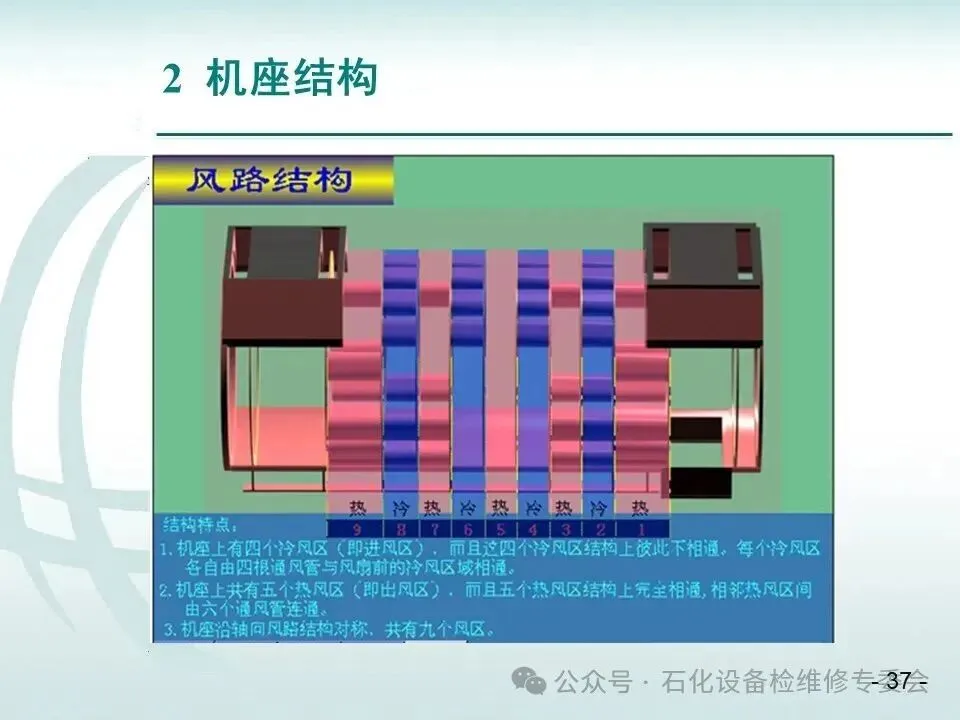

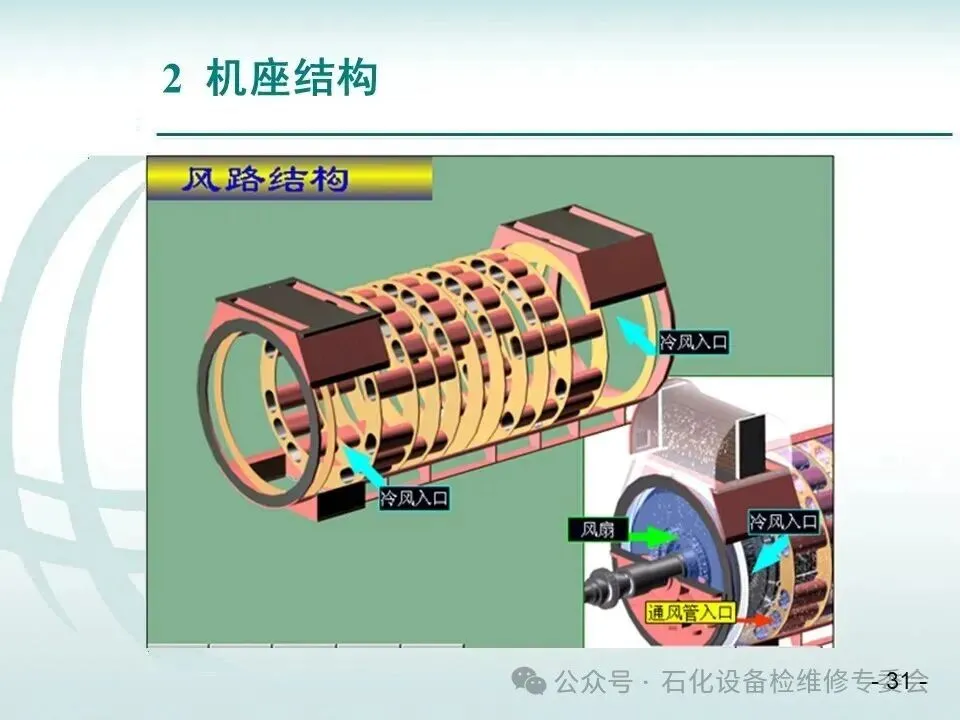

3.从汽励两端看，进风管分别位于机座的顶部与底部，出风管分别位于左右两侧。

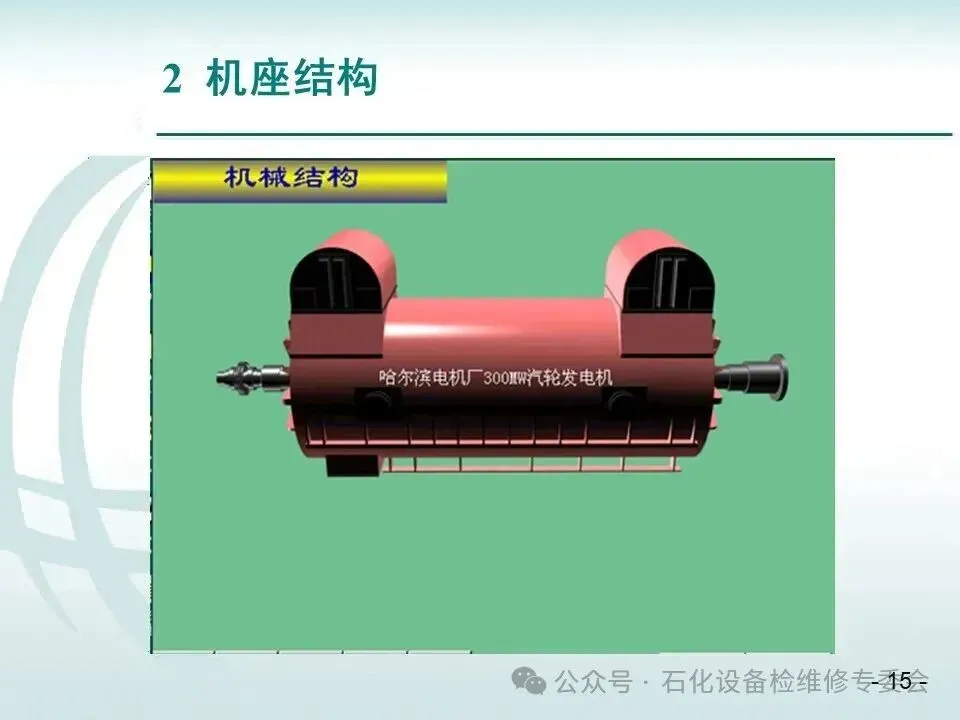

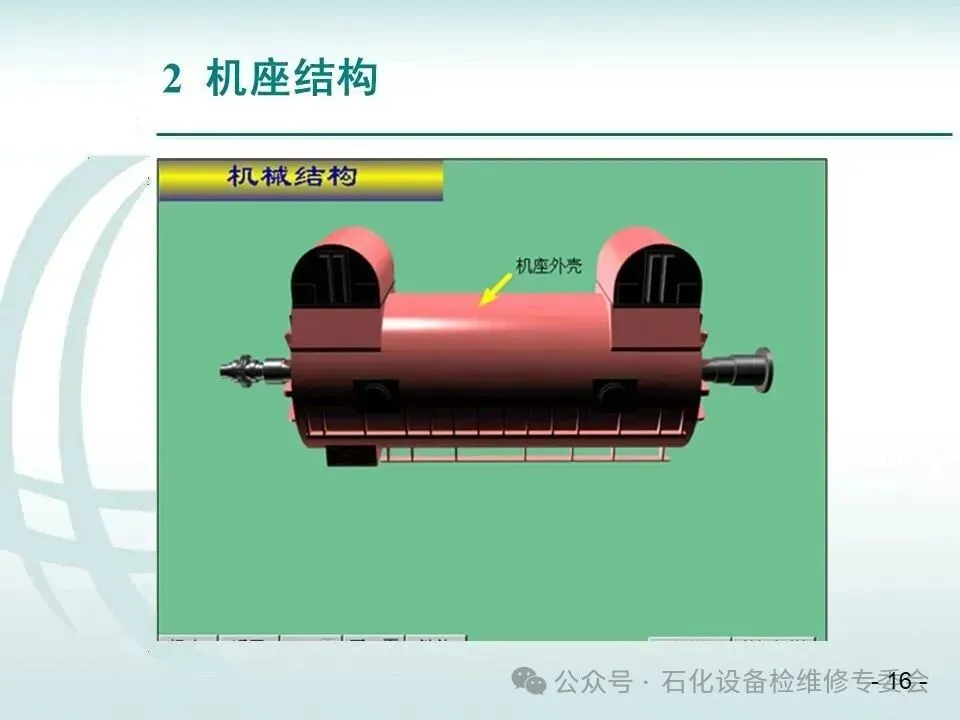

300W发电机

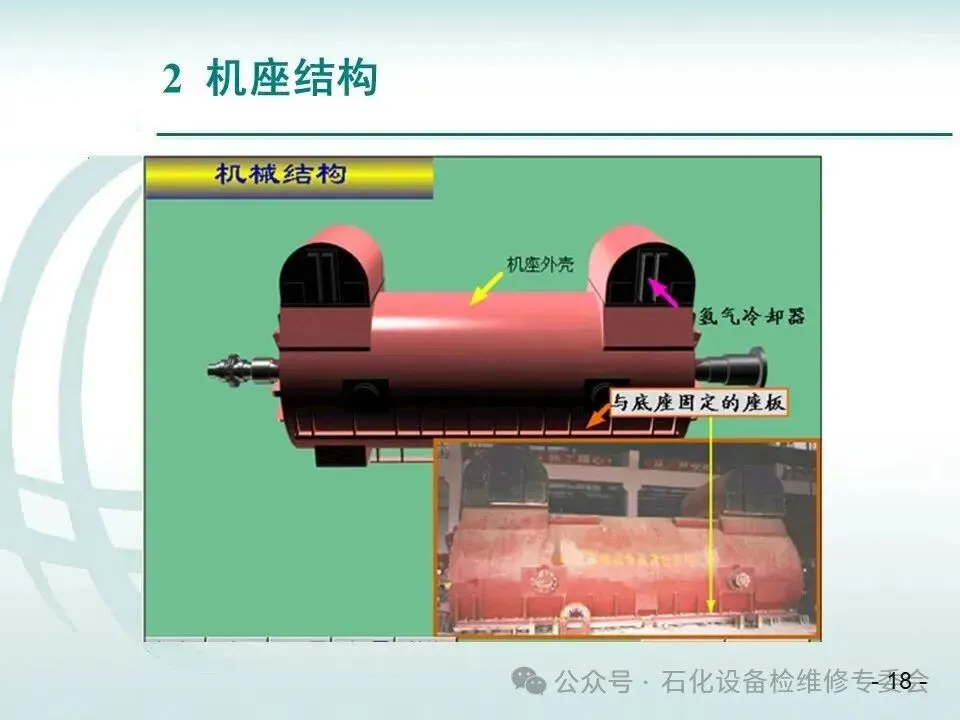

1.机座为整体式;

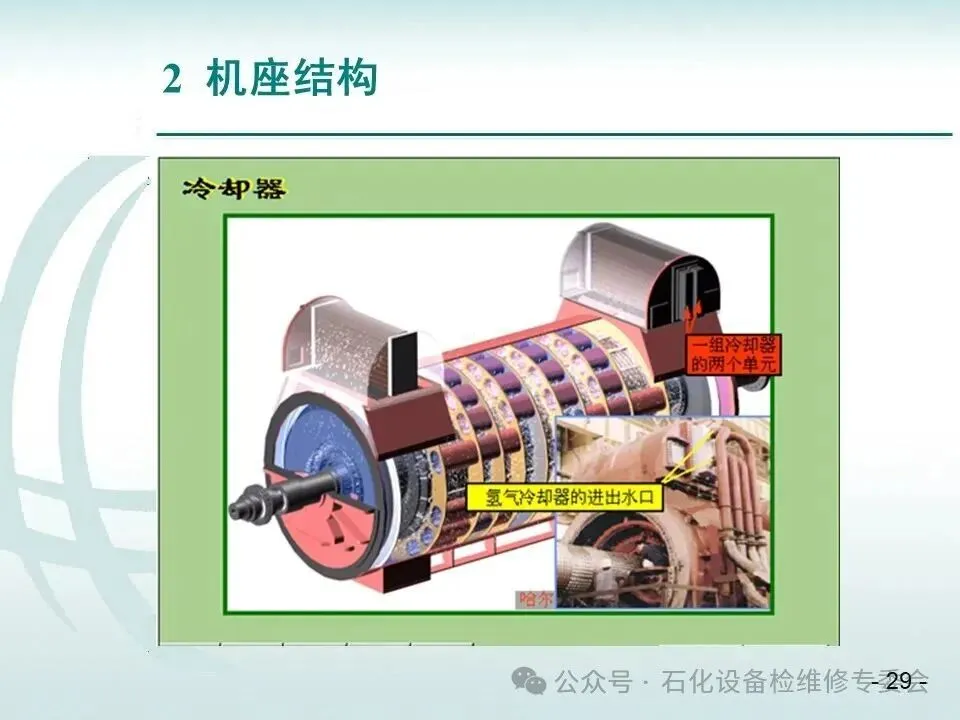

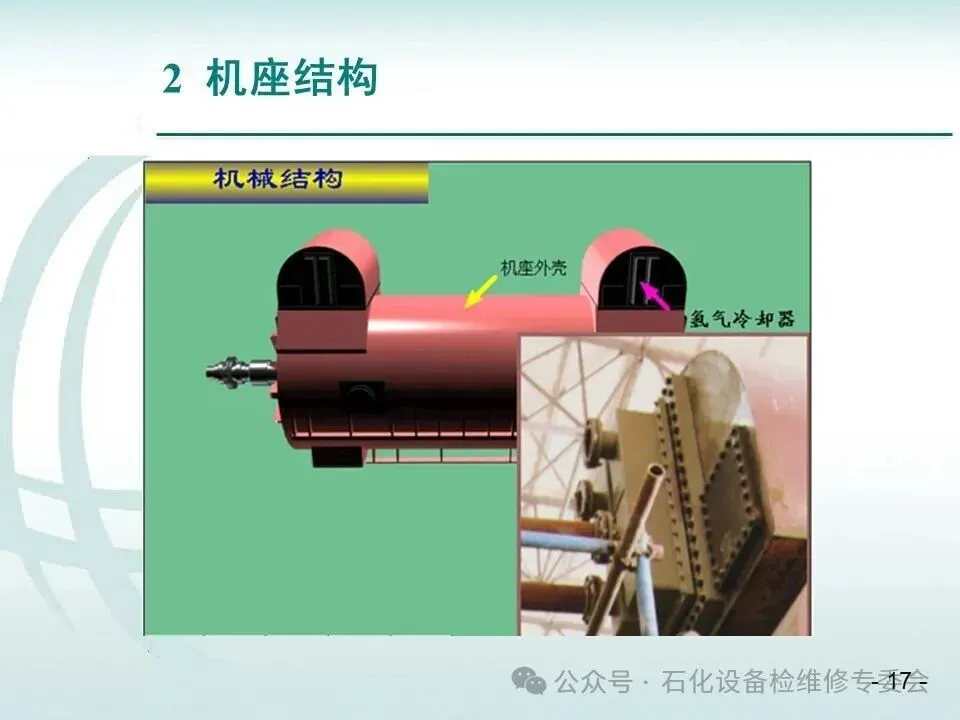

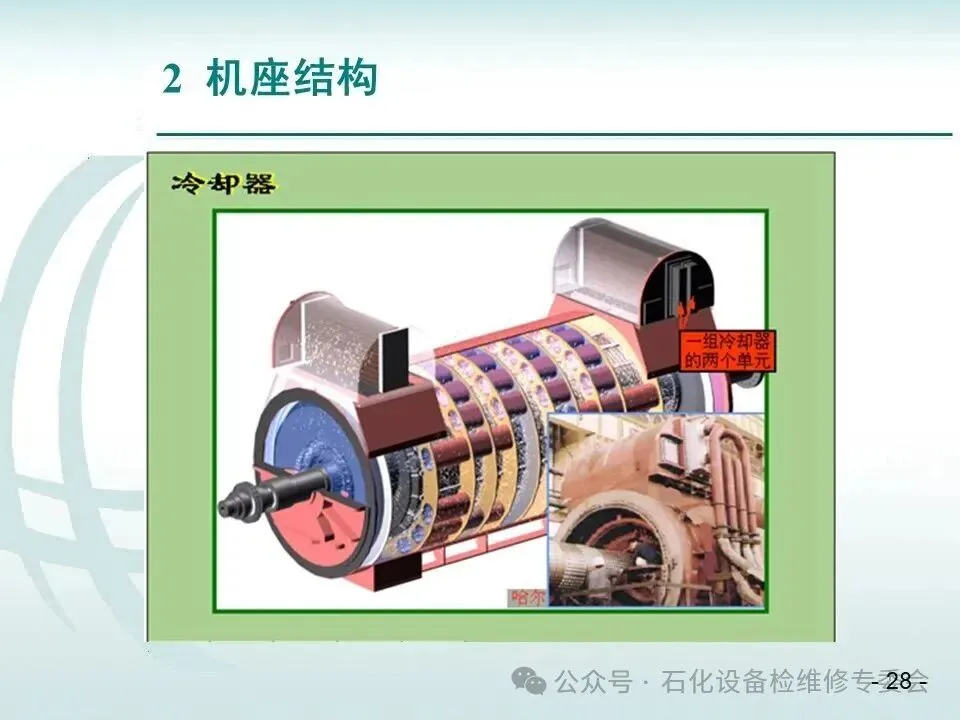

2.两个冷却器横置于发电机汽、励两端的顶部。
3.从汽励两端看，出风管分别位于机座的上部，出风管分别位于机座的下部。

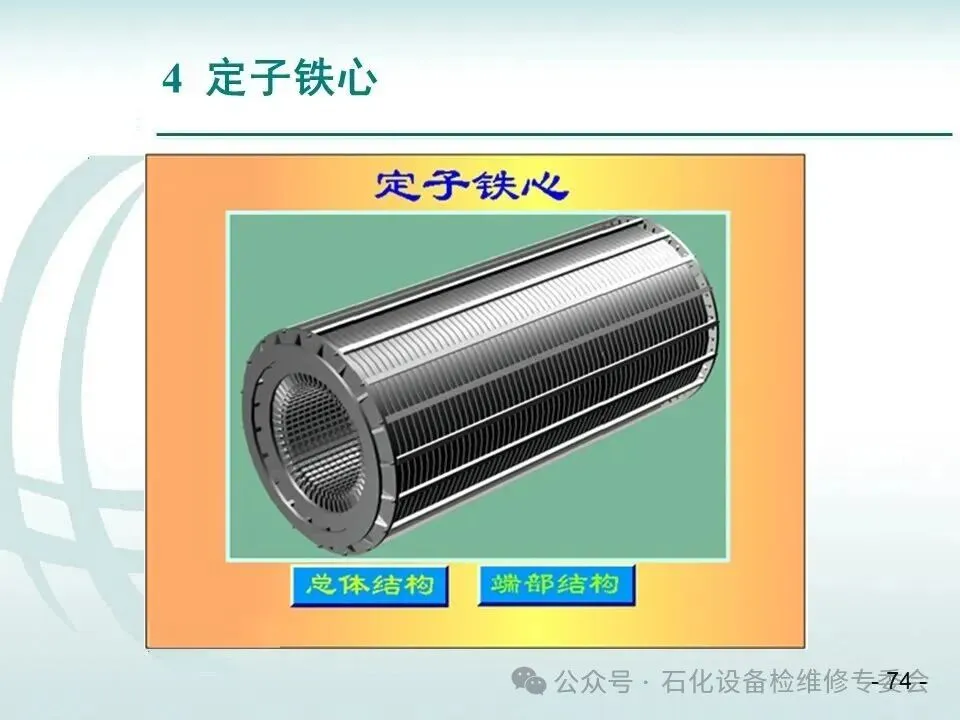

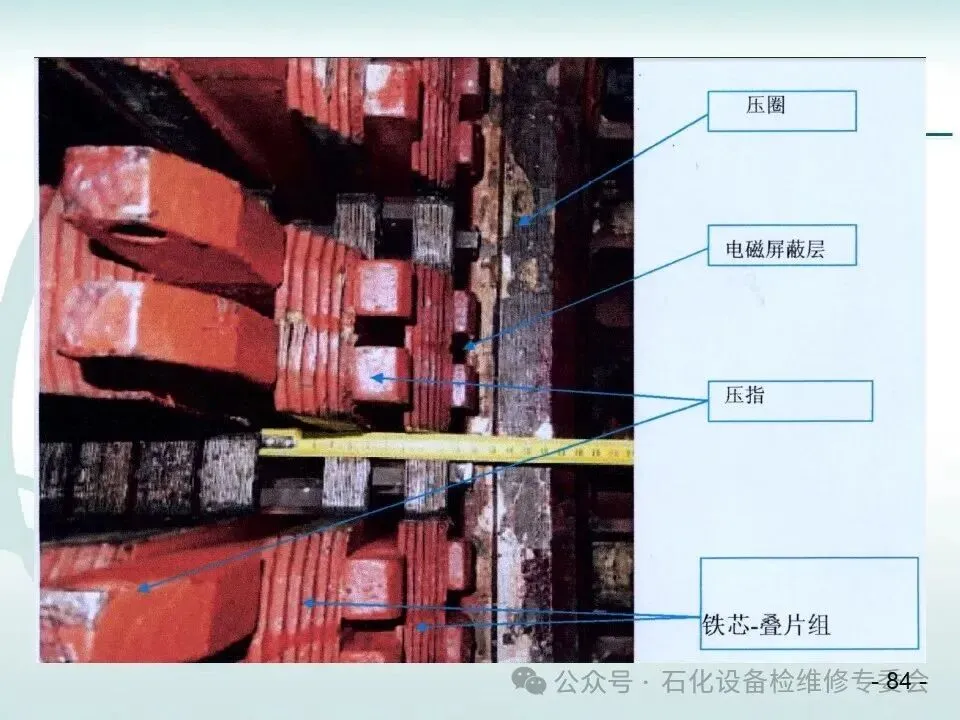

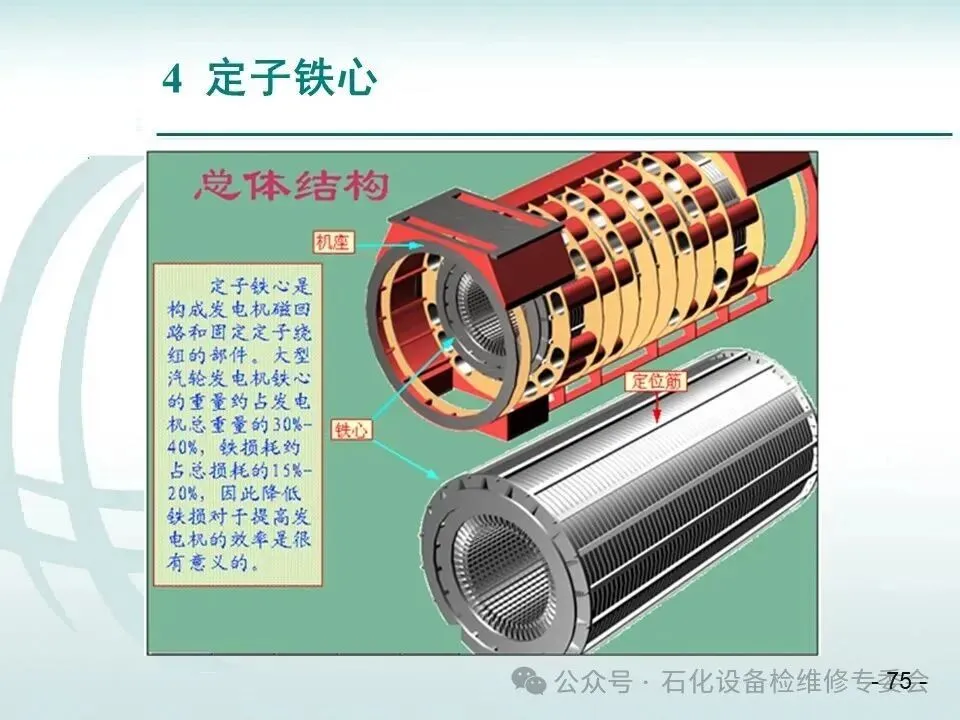

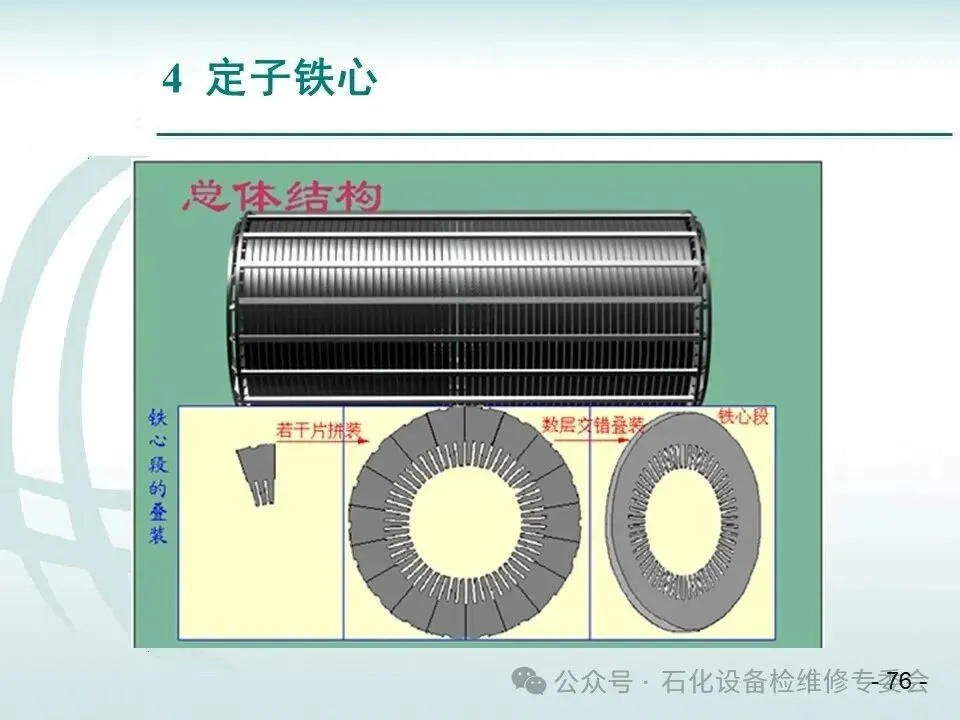

定子铁心是构成发电机磁回路和固定定子绕组的部件。大型汽轮发电机铁心的重量约占发电机总重量的30%—40%，铁损耗约占总损耗的15%—20%，因此降低铁损对于提高发电机的效率是很有意义的。

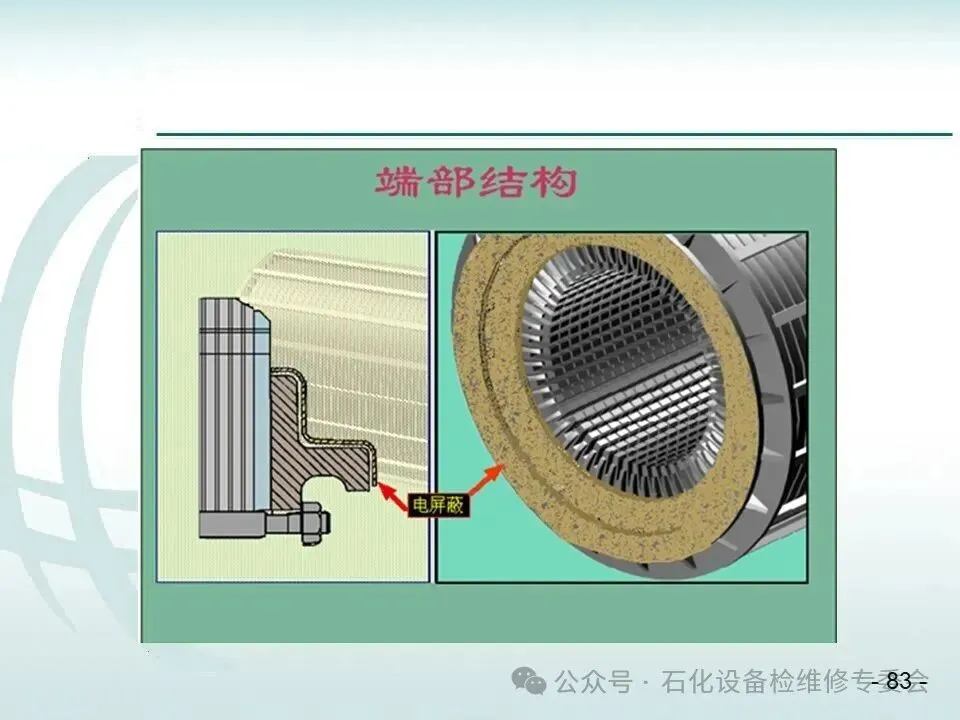

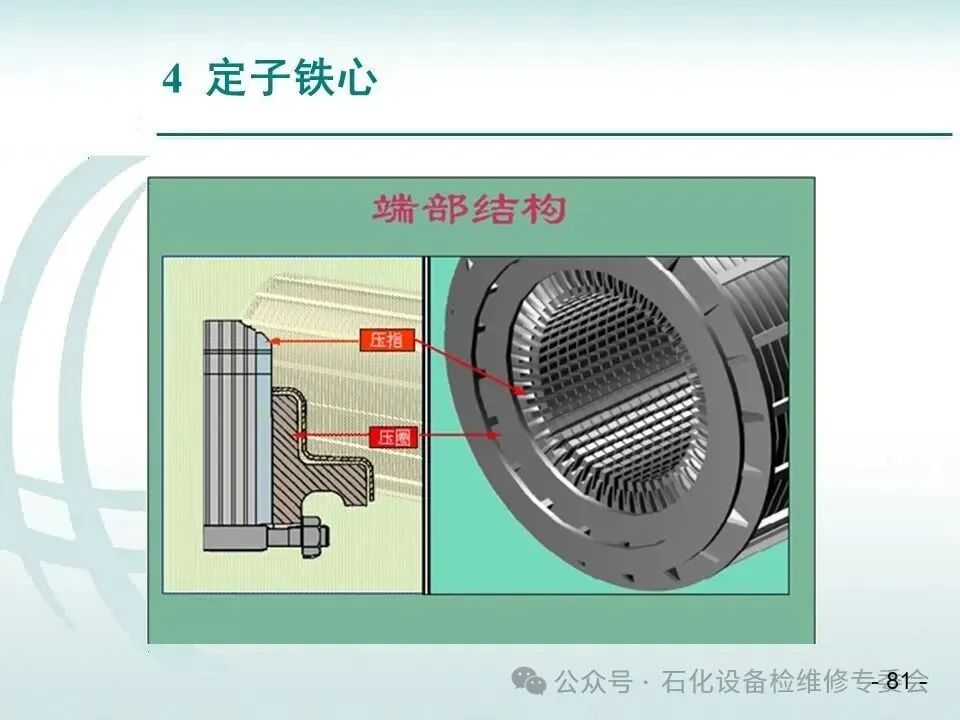

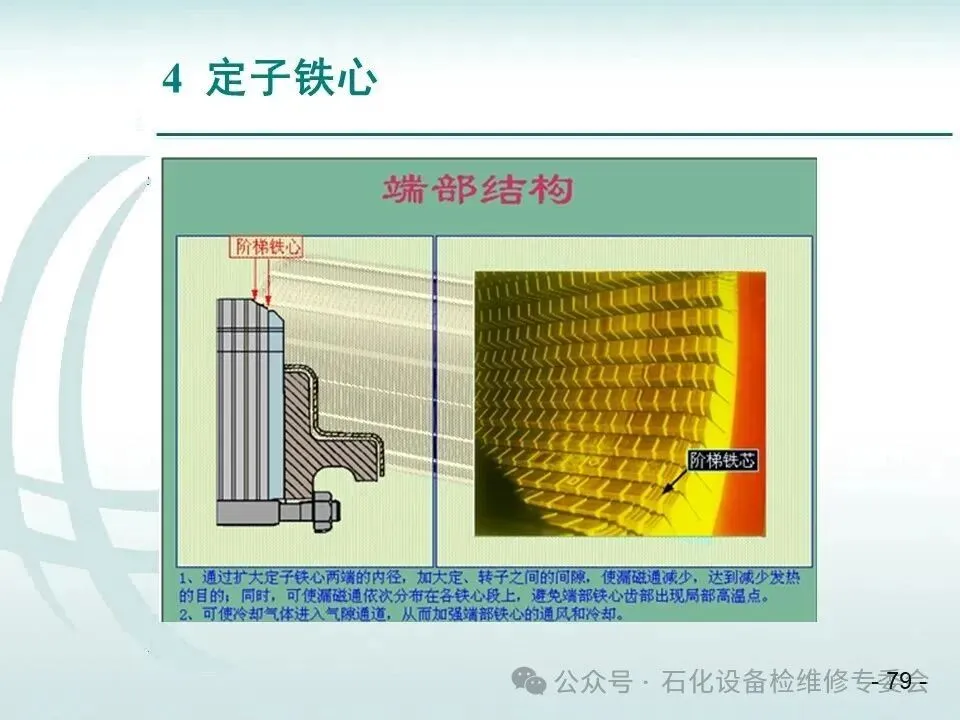

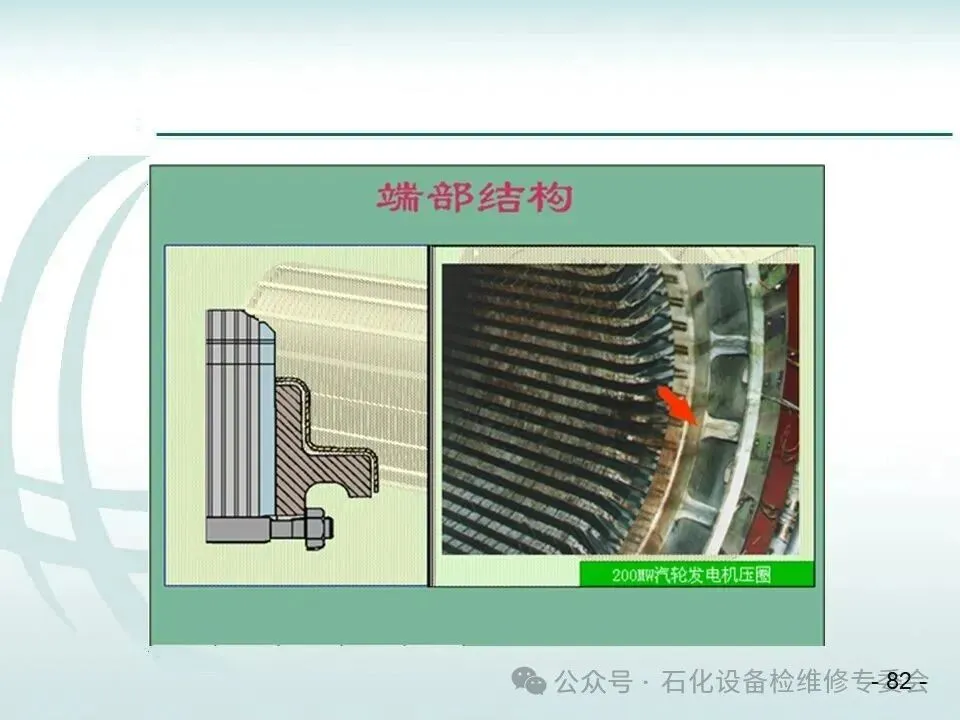

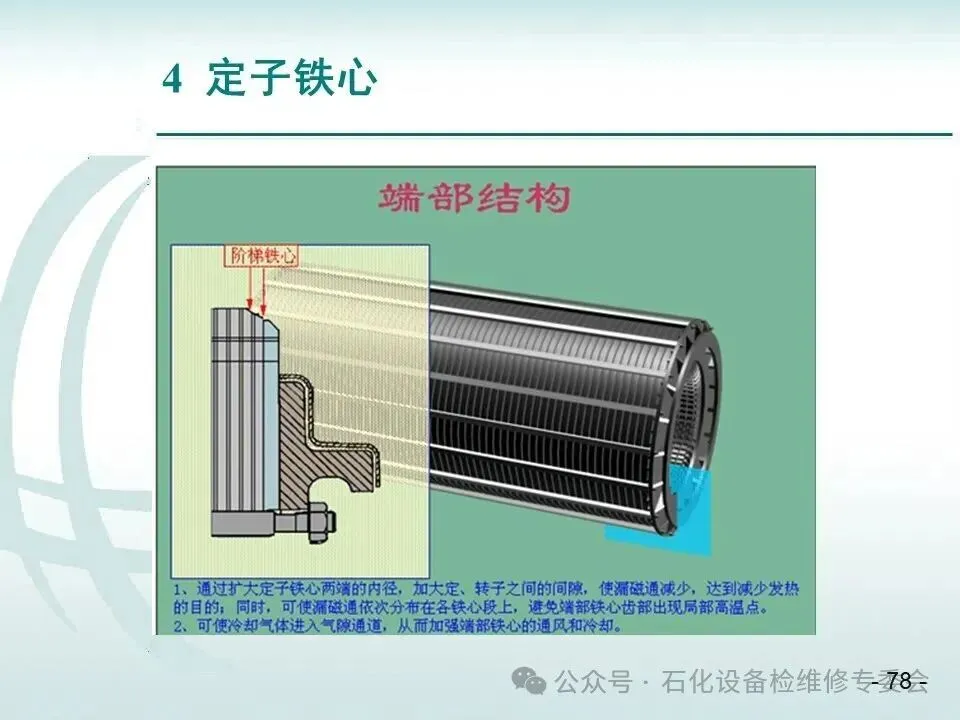

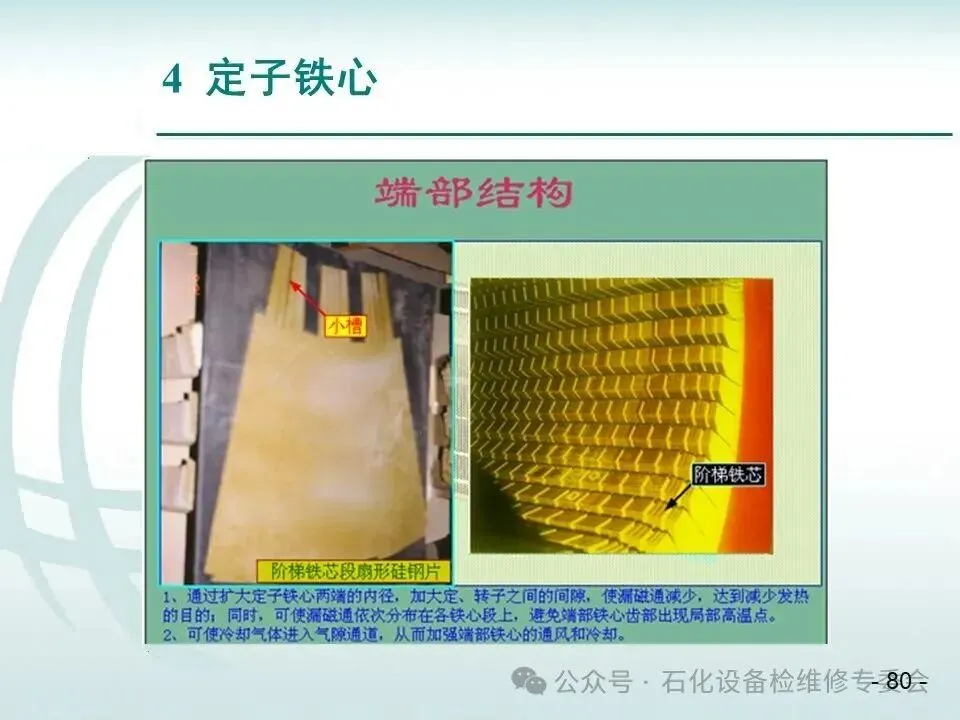

1、通过扩大定子铁心两端的内径，加大定、转子之间的间隙，使漏磁通减少，达到减少发热的目的，同时，可使漏磁通依次分布在各铁心段上，避免端部铁心齿部出现局部高温点。
2、可使冷却气体进入气隙通道，从而加强端部铁心的通风和冷却。
1、通过扩大定子铁心两端的内径，加大定、转子之间的间隙，使漏磁通减少，达到减少发热的目的；同时，可使漏磁通依次分布在各铁心段上，避免端部铁心齿部出现局部高温点。
2、可使冷却气体进入气隙通道，从而加强端部铁心的通风和冷却。

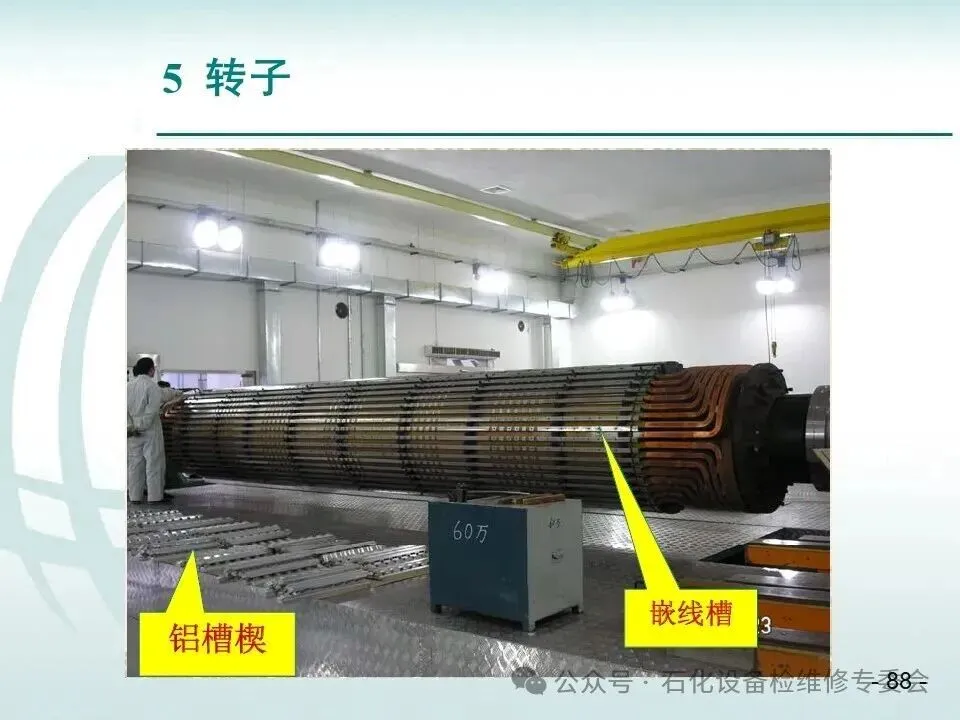

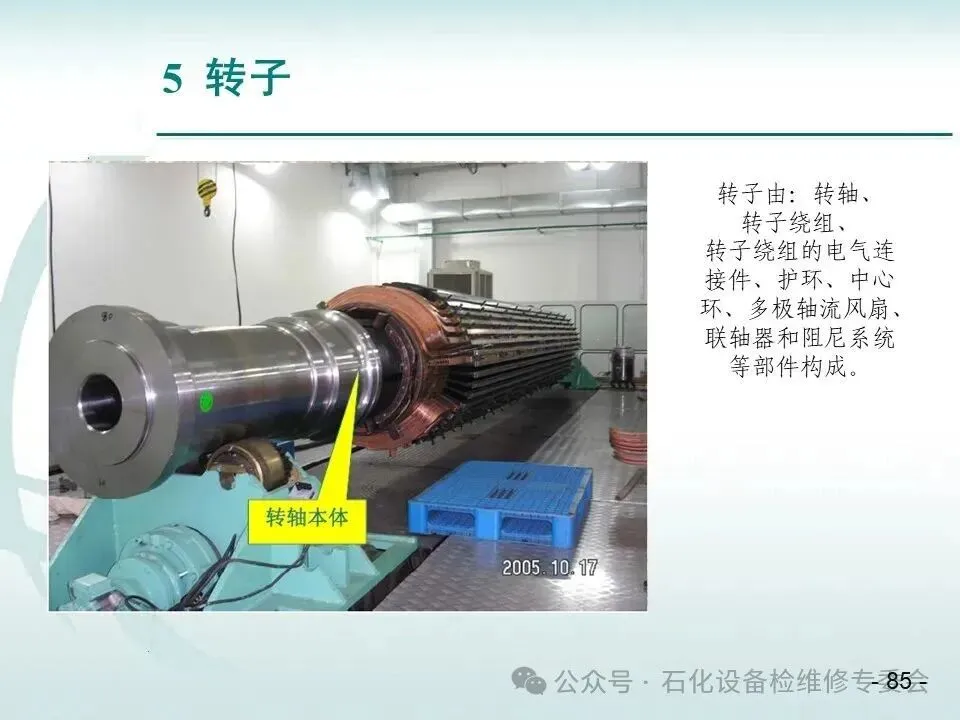

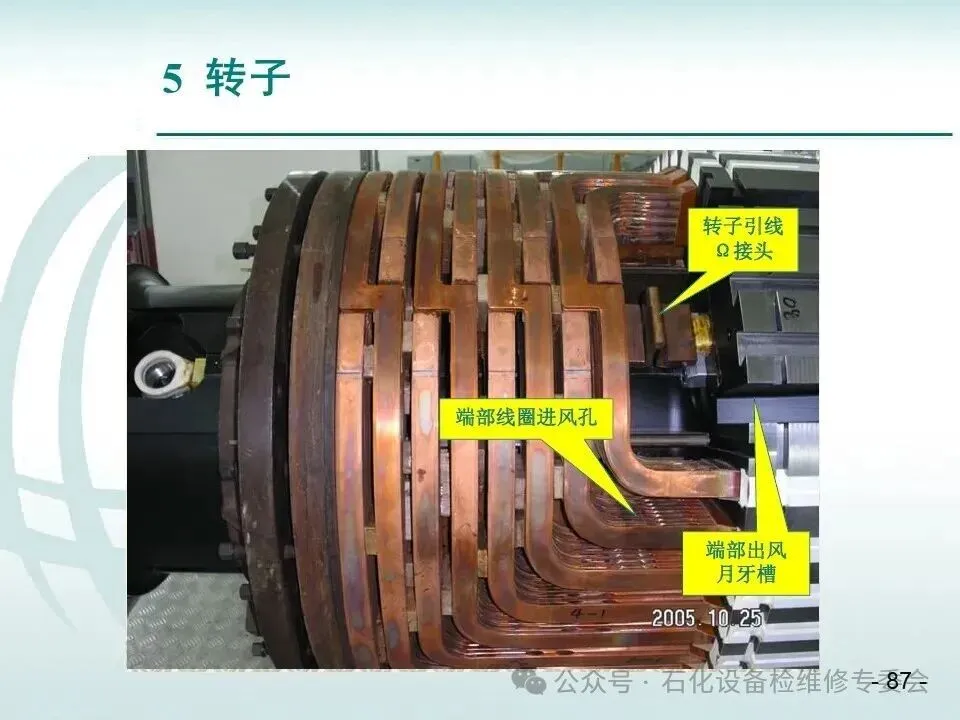

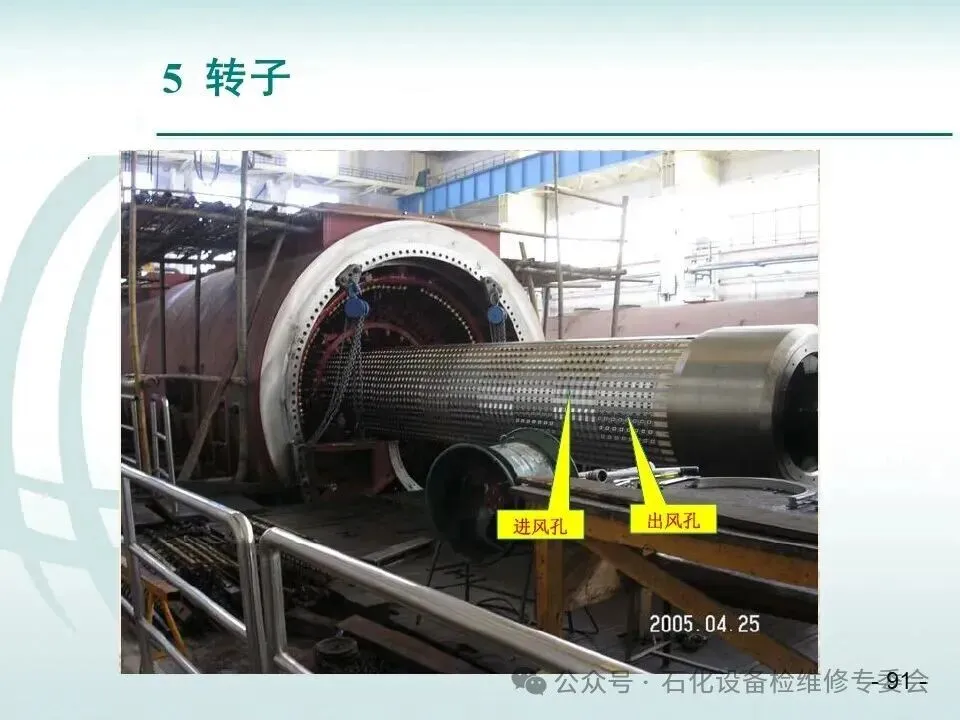

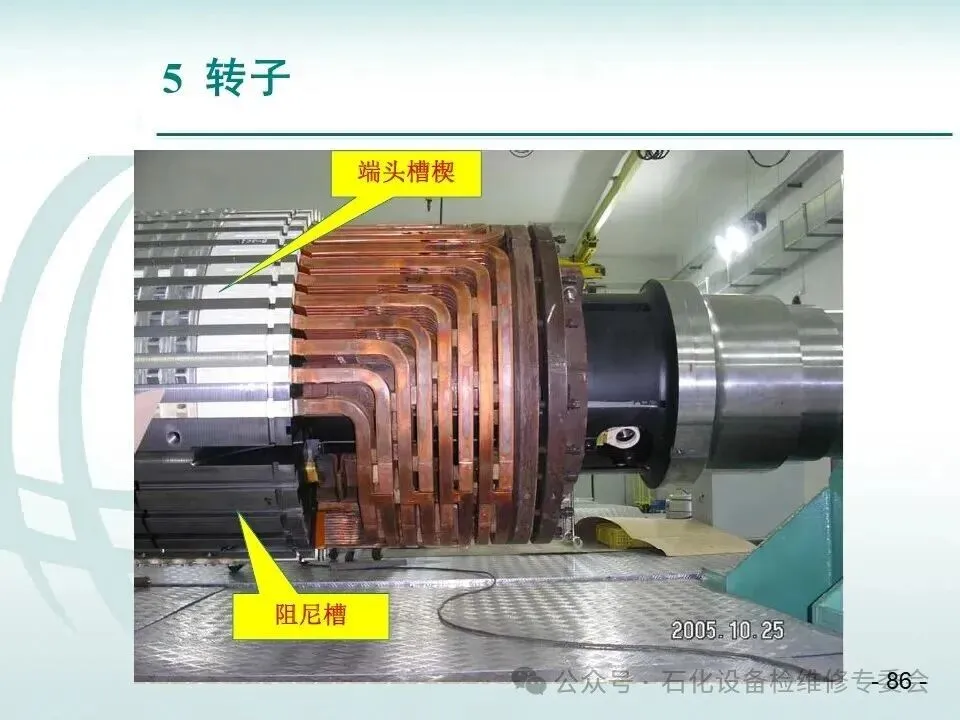

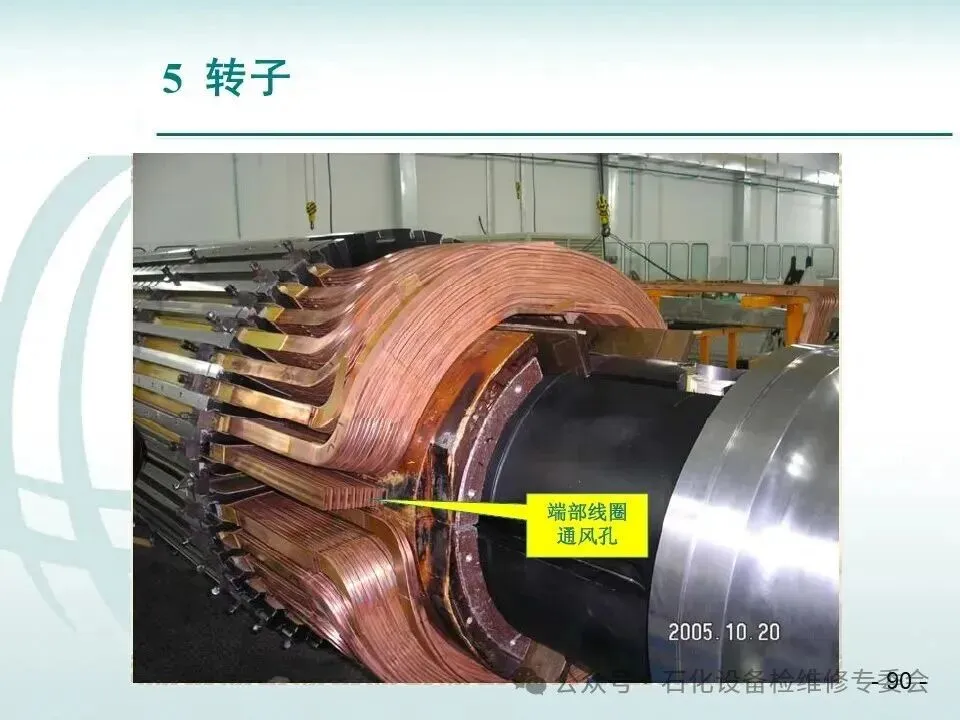

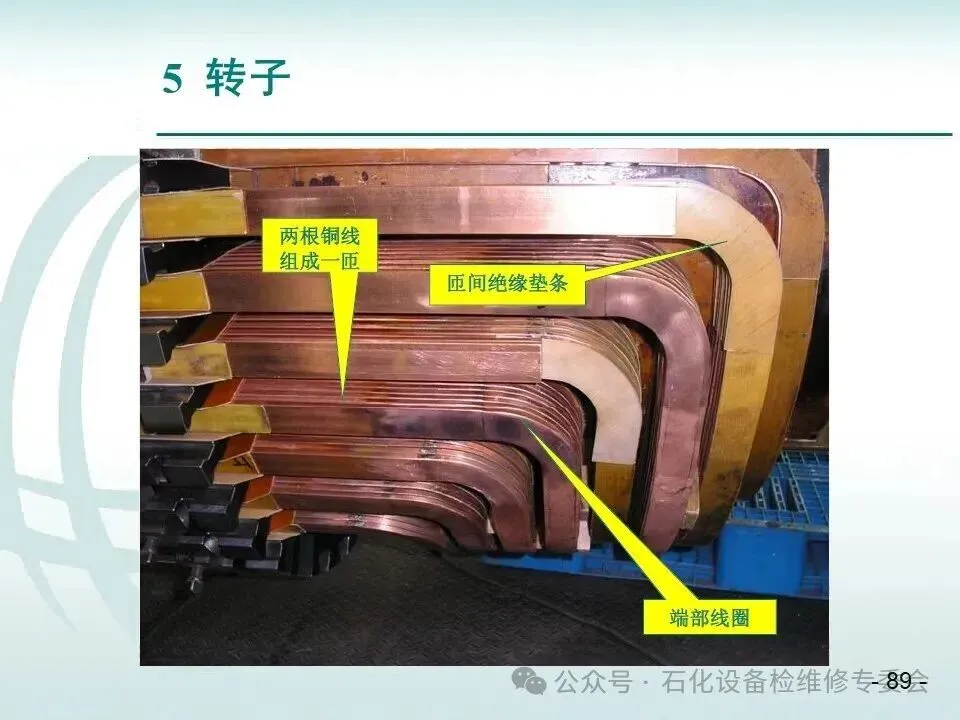

转子由：转轴、转子绕组、转子绕组的电气连接件、护环、中心环、多极轴流风扇、联轴器和阻尼系统等部件构成。
