• 信息量大，往往在Communication、Letter或Review等文章或学位论文中比较常见；

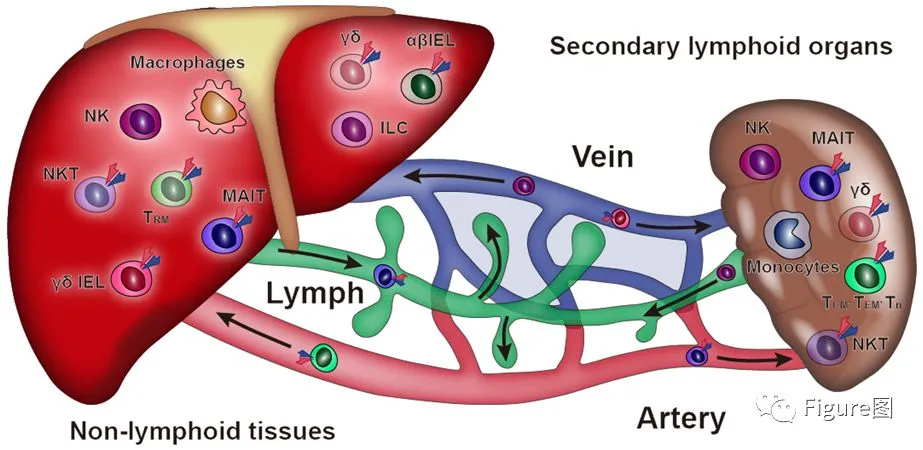

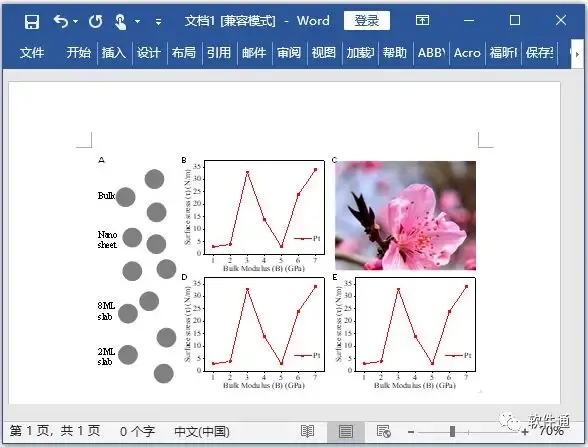

• 需要将示意图（如下图A）和数据图、照片等图片类型拼合在一起；
• 怎么排版才好看？小通建议你多看看Science、Nature、PNAS或Cell等顶级期刊的样图！
• 拼图三要素：统一、对齐、清晰

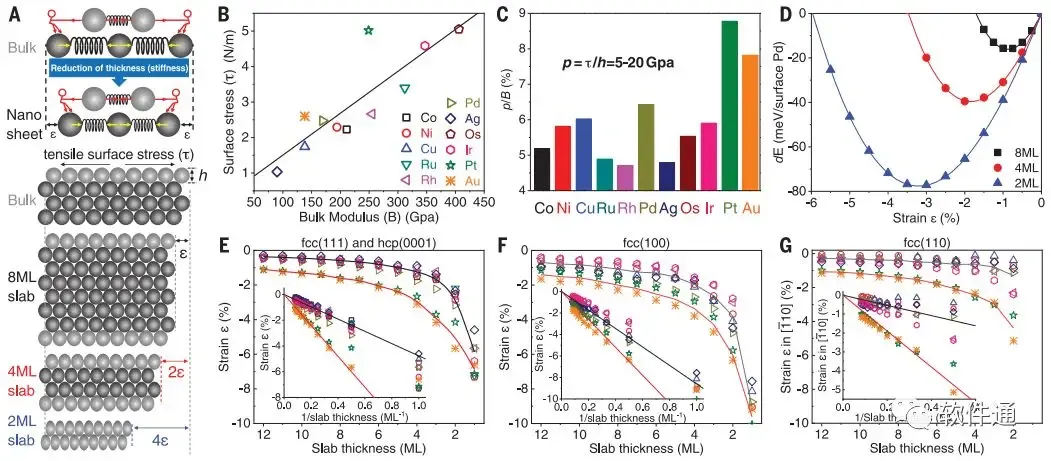

Science上的图片怎么排版的？

拼图三要素：统一！对齐！清晰！

• 一级字号：A、B、C等编号字号为16号，
• 二级字号：A图注释字号为14号，
• 三级字号：B-G坐标轴和注释字号为12号，
• 四级字号：E图插图坐标轴字号为11号。

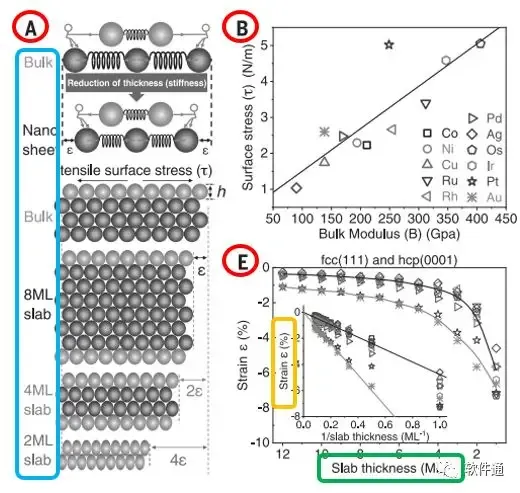

图2 拼图字号分级

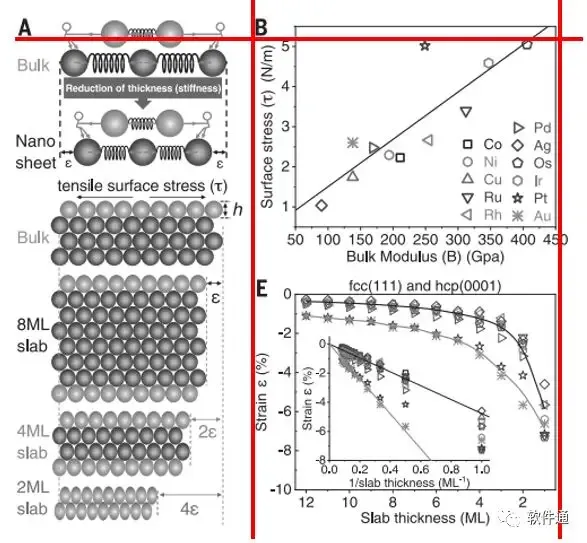

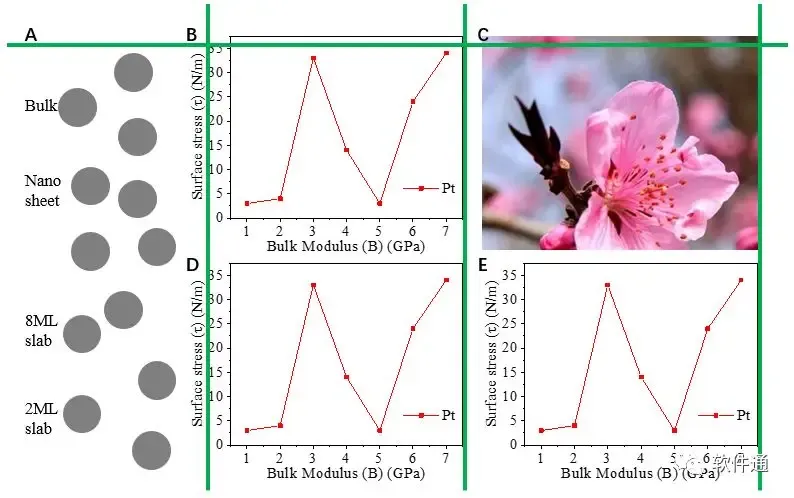

图3 拼图对齐

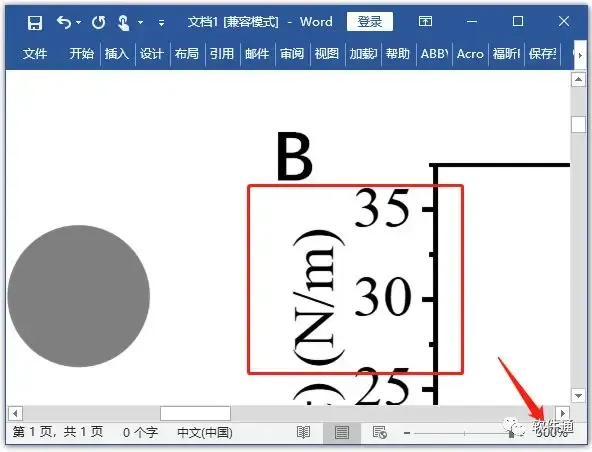

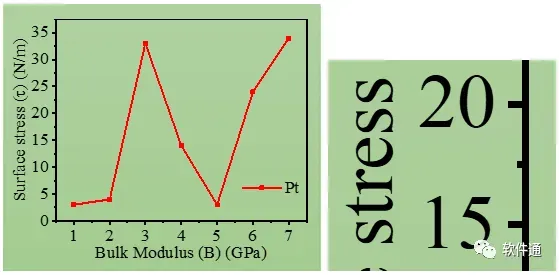

图4 图片放大6400%倍还这么清晰！

图片来源：Wang et al., Science 363, 870–874 (2019)

PPT能搞定哪些事？

排版、裁剪、对齐、出图等都能搞定

数据图：用矢量格式，粘贴到PPT中。

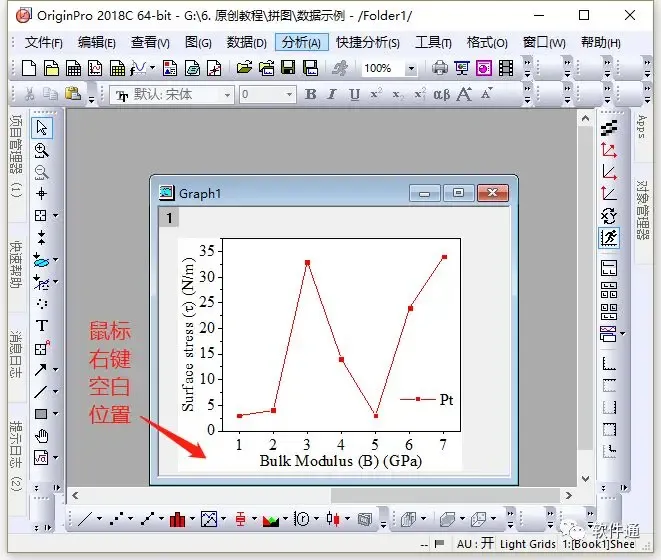

图5 步骤（1）复制Origin中的数据图

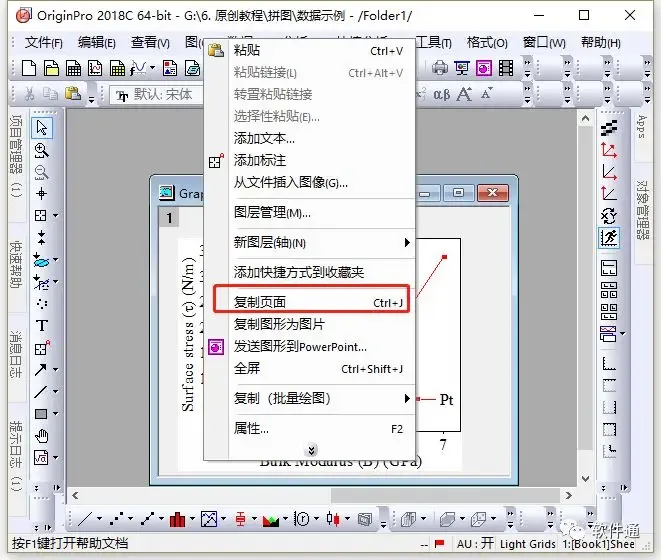

图6 步骤（2）复制页面

图7 步骤（3）粘贴到PPT中，数据图是矢量、透明的

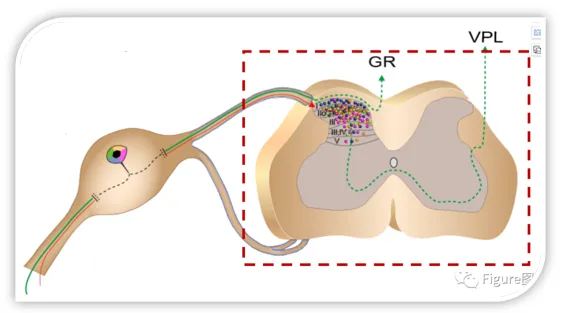

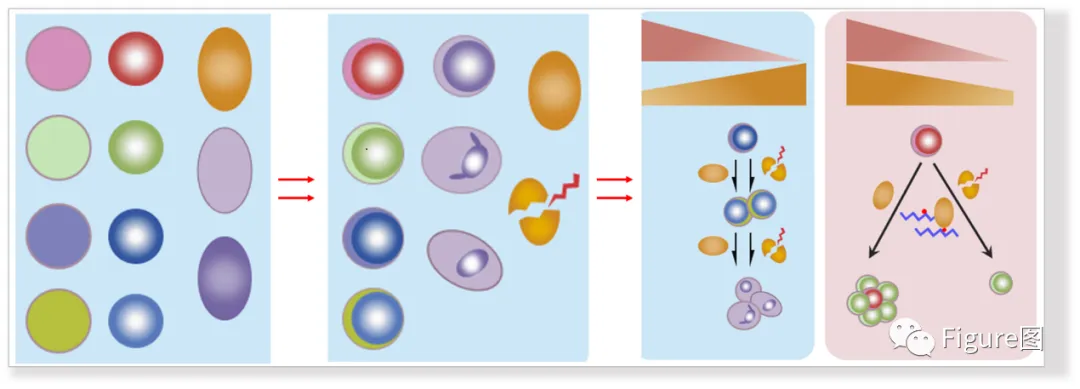

示意图：用PPT、Ai等矢量绘图软件画，粘贴到PPT中

当然，Ai、CAD等软件可以绘制更精确的示意图

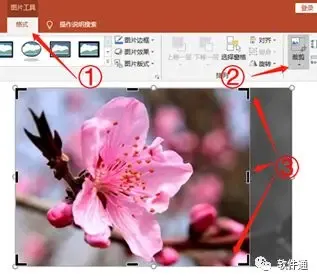

像素有限的位图：3D渲染图、电镜图或数码照片等照片，保留最大dpi，粘贴到PPT中

像素有限的位图：3D渲染图、电镜图或数码照片等照片，保留最大dpi，粘贴到PPT中

更是再方便不过了

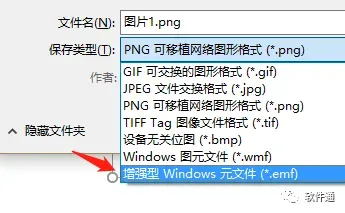

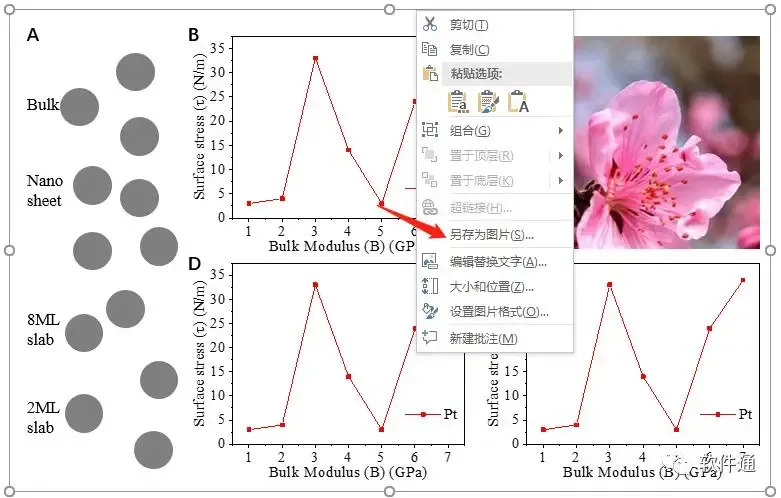

出图：将所有图片组合，另存为图片，保存格式为“增强型Windows元文件”

是不是很简单呢？你学会了吗？
