Excel实时采集神器!Data Streamer+Arduino,温湿度仪表盘一键搞定(附可直接用模板)

哈喽大家好！上一篇给大家介绍了Excel四大神器的整体定位，今天咱们正式开始实操——从最直观、最实用的「Data Streamer」入手！

不管你是做物联网监控、科学实验，还是简单的环境监测，肯定遇到过“实时数据手动录入”的麻烦：盯着传感器读数据，一个个敲进Excel，又累又容易错，还没法实时看到变化趋势。

其实不用这么麻烦！Excel自带的Data Streamer，就是专门解决“实时采集”的神器——不用写复杂代码，连接Arduino和传感器，就能自动采集温湿度、电压等数据，实时存入Excel，还能一键生成仪表盘、导出历史数据。

今天就给大家分享「完整实操步骤+可直接用的仪表盘模板+现成代码」，新手跟着点，30分钟就能搭建好自己的温湿度实时监控仪表盘，全程无难点，看完就能上手！

一、先搞懂：Data Streamer到底能干嘛？（1分钟快速了解）

很多朋友没听过这个工具，其实它是Excel自带的“实时数据采集器”，藏在加载项里，启用后就能直接用，核心功能一句话总结：

连接外部设备（Arduino、传感器等），将实时数据自动导入Excel，自动刷新、可视化，还能双向控制设备，不用手动录入一个数字！

✅ 适用场景（对号入座）：

• 物联网监控：温湿度、电压、转速等数据实时采集；

• 科学实验：记录实验过程中的实时数据，避免手动记录误差；

• 工业监测：简单设备的实时数据监控，不用复杂系统；

• STEM教学：新手入门Arduino+Excel的数据采集实操。

咱们今天重点讲最常用的「温湿度采集」，搭配Arduino和DHT11/DHT22传感器，全程实操，一步步教你做！

二、第一步：启用Data Streamer（3步到位，新手也能会）

Data Streamer默认是隐藏的，先按步骤启用，全程3步，和上一篇总起篇提到的工具启用方法一致，很简单：

1. 打开Excel，点击顶部「文件」→ 选择「选项」（最下方）；

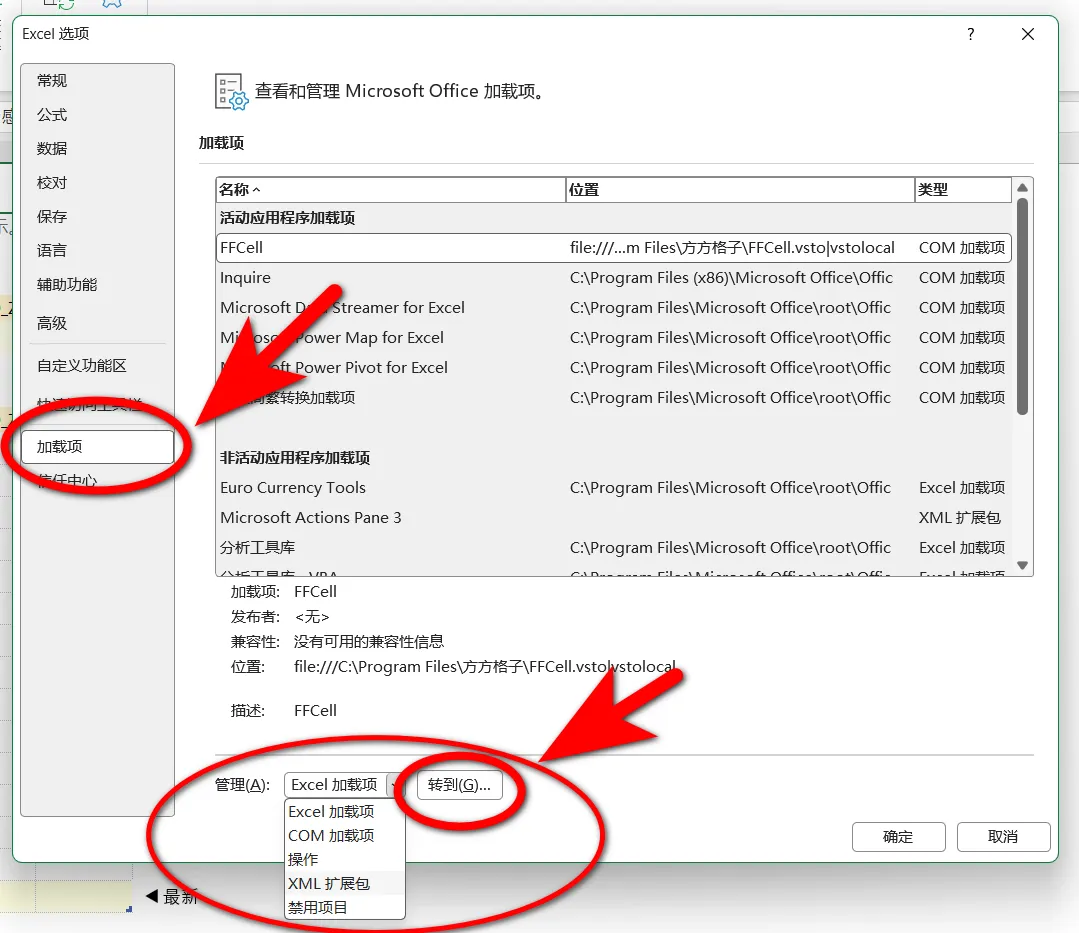

2. 在弹出的窗口中，点击左侧「加载项」→ 右侧「管理」选择「COM加载项」→ 点击「转到」；

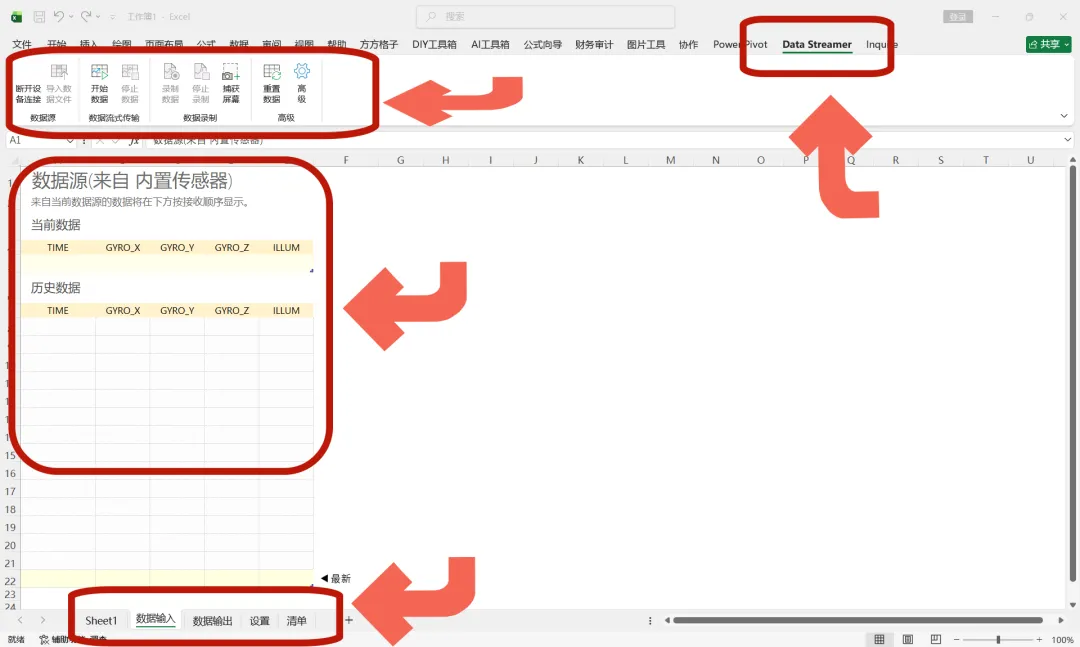

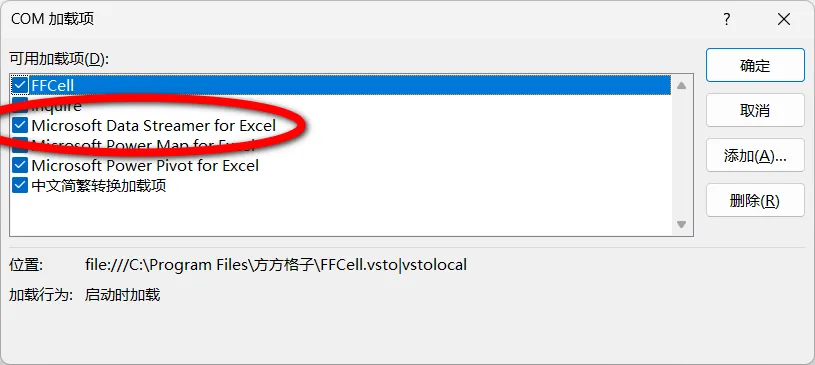

3. 在新窗口中，勾选「Microsoft Data Streamer for Excel」→ 点击「确定」，等待1-2秒，顶部就会出现「Data Streamer」选项卡，启用成功！

⚠️ 避坑提醒：如果勾选后找不到选项卡，关闭Excel重新打开，或检查Excel版本（需2016及以上版本，WPS暂不支持）。

三、第二步：搭建温湿度仪表盘（打开即用，核心干货）

不用自己从零搭建仪表盘，我给大家准备了现成的模板，新建Excel，按以下步骤操作，保存就是成品，后续采集数据直接用！

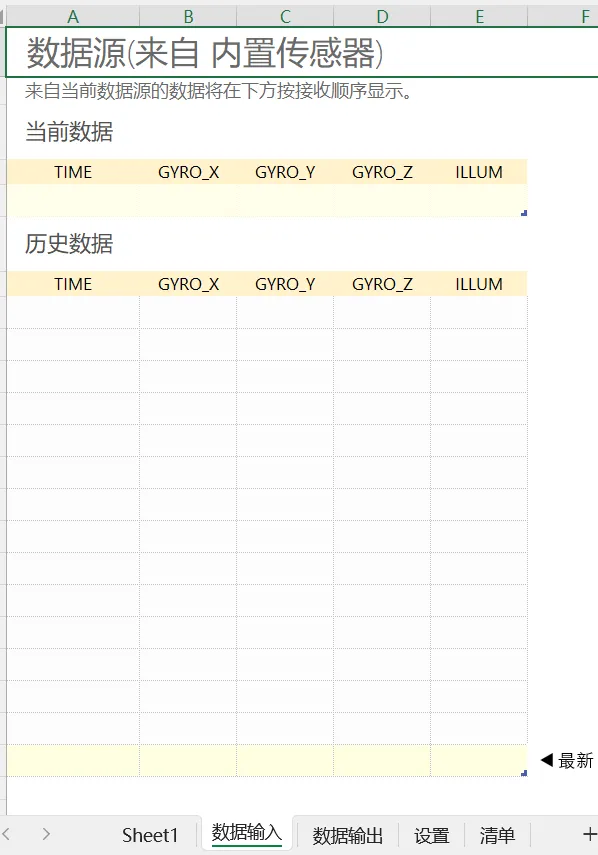

步骤1：新建工作表并命名（规范布局，避免混乱）

打开Excel，新建一个工作簿，新建4个工作表，分别命名（直接复制名称，避免出错）：

• Data In“数据输入”（用于接收实时采集的数据，自动追加）；

• Data Out“数据输出”（用于发送指令控制Arduino，今天暂用不到）；

• Dashboard“设置”（仪表盘主界面，展示实时数据、曲线、报警）；

• History“清单”（用于导出历史数据，无需手动操作）。

步骤2：设置Data In表头（数据自动追加的关键）

点击「Data In」工作表，按以下设置表头（直接复制，粘贴到对应单元格）：

• A列（A1单元格）：时间（自动记录采集时间）；

• B列（B1单元格）：温度（℃）；

• C列（C1单元格）：湿度（%RH）。

设置完成后，后续采集的数据会自动追加到A2、B2、C2及以下单元格，不用手动输入。

步骤3：搭建Dashboard主界面（核心，直接复制套用）

点击「Dashboard」工作表，这是仪表盘的核心界面，包含实时数据、曲线、报警、导出按钮，直接按以下内容搭建，不用自己设计：

1. 标题区：在A1单元格输入「温湿度实时监控仪表盘（带历史导出）」，选中A1:C1单元格合并居中，字体加粗、字号16，颜色浅蓝；

2. 实时数据卡片：

• A3单元格：当前温度（℃），A4单元格：=DataIn!B2（引用最新温度数据），选中A4单元格，字体加粗、字号14，颜色红色；

• B3单元格：当前湿度（%RH），B4单元格：=DataIn!C2（引用最新湿度数据），选中B4单元格，字体加粗、字号14，颜色蓝色；

• C3单元格：更新时间，C4单元格：=DataIn!A2（引用最新采集时间），字体常规、字号12。

3. 统计卡片：

• A6单元格：最高温度，A7单元格：=MAX(DataIn!B:B)，字体加粗；

• B6单元格：最低温度，B7单元格：=MIN(DataIn!B:B)，字体加粗；

• C6单元格：平均温度，C7单元格：=AVERAGE(DataIn!B:B)，字体加粗（保留1位小数）。

4. 状态报警：

- A9单元格：采集状态，A10单元格：=IF\(ISBLANK\(DataIn\!B2\),\&\#34;未采集\&\#34;,\&\#34;正常采集\&\#34;\)；- 选中A10单元格，设置条件格式：“正常采集”显示绿色，“未采集”显示灰色（路径：开始→条件格式→突出显示单元格规则）。

1. 历史数据导出：

• 插入按钮：开发工具→插入→按钮（表单控件），绘制在D1单元格附近，命名为「导出历史数据」；

• 绑定宏：右键按钮→指定宏，粘贴下方宏代码（直接复制，无需修改），点击确定。

2. 实时曲线：

• 插入折线图：插入→折线图→选择“带数据标记的折线图”；

• 选择数据：点击图表→选择数据，X轴选择Data In的A列（时间），Y轴选择B列（温度）、C列（湿度），生成两条曲线，分别命名“温度”“湿度”；

• 设置自动滚动：右键图表→选择数据→水平（分类）轴标签→编辑，设置轴范围为“最近30条数据”，确保曲线实时滚动更新。

宏代码（直接复制，无需修改）

Sub 导出历史数据()    Dim wsIn As Worksheet    Dim wsHistory As Worksheet    Dim lastRow As Long    Set wsIn = ThisWorkbook.Worksheets("Data In")    Set wsHistory = ThisWorkbook.Worksheets("History")    ' 复制Data In中的数据到History    lastRow = wsIn.Cells(wsIn.Rows.Count, "A").End(xlUp).Row    wsIn.Range("A1:C" & lastRow).Copy wsHistory.Cells(wsHistory.Rows.Count, "A").End(xlUp).Offset(1, 0)    ' 提示导出成功    MsgBox "历史数据导出成功！请查看History工作表", vbInformationEnd Sub

四、第三步：连接Arduino，开始采集（关键步骤）

仪表盘搭建完成后，连接Arduino和传感器，就能开始实时采集数据，这一步是核心，跟着做，别出错！

步骤1：准备设备（必看）

• 硬件：Arduino Uno（或其他型号）、DHT11/DHT22温湿度传感器、面包板、杜邦线（3根）；

• 软件：Arduino IDE（免费下载，官网可直接获取）、Excel（2016及以上版本）。

步骤2：上传Arduino代码（直接复制，适配DHT11/DHT22）

1. 打开Arduino IDE，新建项目，删除默认代码，粘贴下方代码（根据传感器型号选择，无需修改其他内容）；

2. 选择对应板型：工具→板型→选择“Arduino Uno”；

3. 选择串口号：工具→端口→选择Arduino连接电脑的串口号（设备管理器可查看）；

4. 点击右上角「上传」按钮，等待上传完成（底部显示“上传成功”即可）。

Arduino代码（DHT11传感器，直接复制）

#include <DHT.h>#define DHTPIN 4     // 传感器DATA引脚接Arduino D4#define DHTTYPE DHT11  // 传感器型号为DHT11DHTdht(DHTPIN, DHTTYPE);voidsetup() {Serial.begin(9600);  // 波特率9600，与Excel一致dht.begin();}voidloop() {delay(1000);  // 每秒采集一次数据floath=dht.readHumidity();  // 读取湿度floatt=dht.readTemperature();  // 读取温度（℃）// 打印数据到串口，格式：时间,温度,湿度（逗号分隔，Excel可识别）Serial.print(millis());Serial.print(",");Serial.print(t);Serial.print(",");Serial.println(h);}

Arduino代码（DHT22传感器，直接复制）

#include <DHT.h>#define DHTPIN 4     // 传感器DATA引脚接Arduino D4#define DHTTYPE DHT22  // 传感器型号为DHT22DHTdht(DHTPIN, DHTTYPE);voidsetup() {Serial.begin(9600);  // 波特率9600，与Excel一致dht.begin();}voidloop() {delay(1000);  // 每秒采集一次数据floath=dht.readHumidity();  // 读取湿度floatt=dht.readTemperature();  // 读取温度（℃）// 打印数据到串口，格式：时间,温度,湿度（逗号分隔，Excel可识别）Serial.print(millis());Serial.print(",");Serial.print(t);Serial.print(",");Serial.println(h);}

（代码上传配图：直接获取→ 截图Arduino IDE界面，圈出“板型选择”“串口号选择”“上传按钮”，底部显示“上传成功”提示，尺寸1080×600px，确保操作步骤清晰）

步骤3：Excel连接Arduino，开始采集

1. 打开之前搭建好的仪表盘Excel文件，点击顶部「Data Streamer」选项卡；

2. 点击「Connect」，在弹出的窗口中，选择Arduino对应的串口号（和Arduino IDE中一致），波特率选择「9600」，数据分隔符选择「逗号」；

3. 点击「Start Data」，等待1-2秒，Data In工作表会自动追加数据，Dashboard的温湿度实时跳动，曲线自动滚动，采集成功！

（采集效果配图：直接获取→ 截图Excel的Dashboard界面，展示实时跳动的温湿度数据和滚动曲线，标注“实时采集成功”，尺寸1080×800px，突出效果，让粉丝直观看到成果）

五、常见问题排查（避坑指南，必看！）

新手操作时可能会遇到一些问题，整理了3个最常见的坑，对照排查，快速解决：

• 问题1：Excel连接失败，提示“无法打开串口”

• 排查：检查串口号是否正确（设备管理器重新查看）、Arduino是否重启、USB线是否接触良好；

• 解决：关闭Arduino IDE（避免串口被占用），重新插拔USB线，选择正确串口号，重新连接。

• 问题2：Data In无数据显示，仪表盘不更新

• 排查：检查Arduino代码是否上传成功、传感器接线是否正确（VCC接5V、GND接地、DATA接D4）、波特率是否为9600；

• 解决：重新上传代码，检查接线，确保Arduino正常工作（可通过Arduino IDE串口监视器查看数据）。

• 问题3：导出历史数据失败，提示“宏被禁用”

• 排查：Excel文件未保存为启用宏的格式，宏被禁用；

• 解决：文件→另存为→选择「Excel启用宏的工作簿（.xlsm）」格式，重新打开，启用宏即可。

（避坑配图：直接获取→ 用Excel制作简易问题排查表格，包含问题、排查方法、解决方法，背景浅灰，尺寸1080×500px，方便粉丝对照查看）

六、粉丝互动+福利领取（必看！）

按照上面的步骤，你就能快速搭建好温湿度实时监控仪表盘，一键采集、一键导出，不用复杂操作，新手也能轻松搞定！

留言区互动来啦！评论区告诉我：

👉 你平时需要采集什么类型的数据？温湿度、电压，还是其他？

我会根据大家的留言，后续补充对应的数据采集教程，帮大家解决实际问题。

💡 核心福利：关注公众号，回复“仪表盘”，即可获取「完整仪表盘模板+宏代码+Arduino代码」，直接下载打开就能用，不用自己搭建、不用自己写代码，节省大量时间！

这里提醒大家：采集到的数据往往比较杂乱，有异常值、空值，直接用来分析会出错，怎么办？

下一篇，我们讲Excel数据分析黄金搭档——Power Query+Power Pivot，教你快速清洗采集到的数据、搭建分析模型，秒出分析结果，记得锁定哦！
