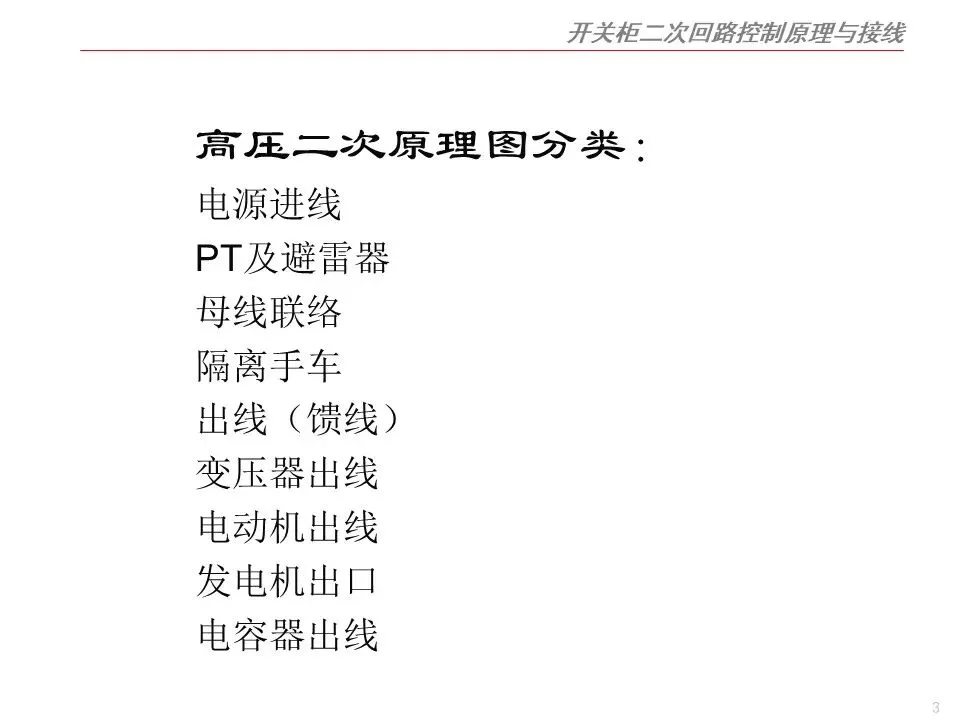

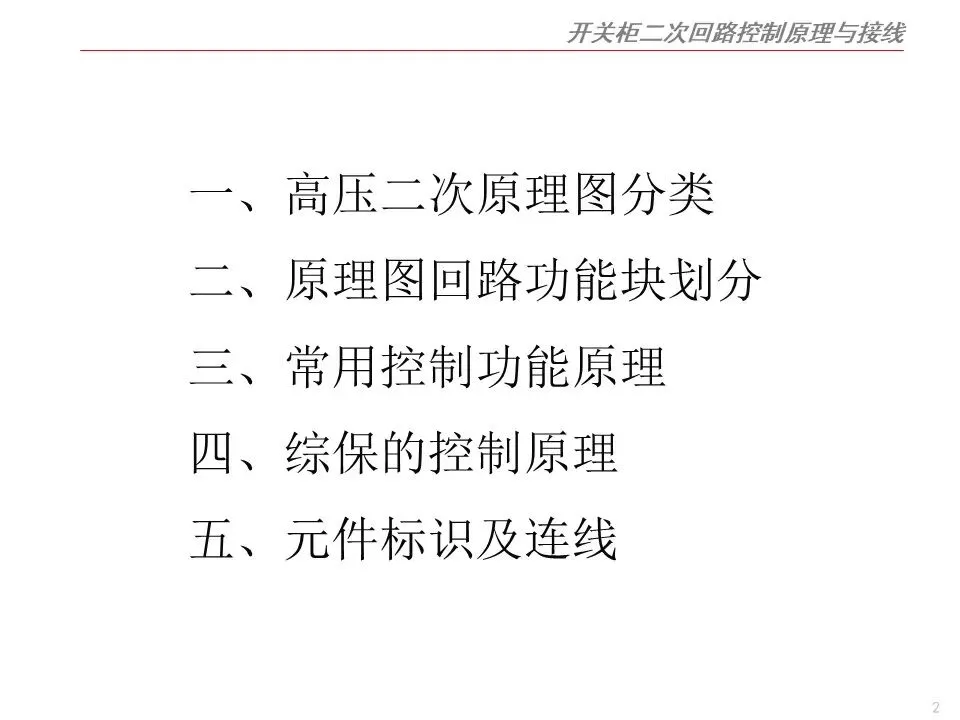

一、高压二次原理图分类
二、原理图回路功能块划分
三、常用控制功能原理

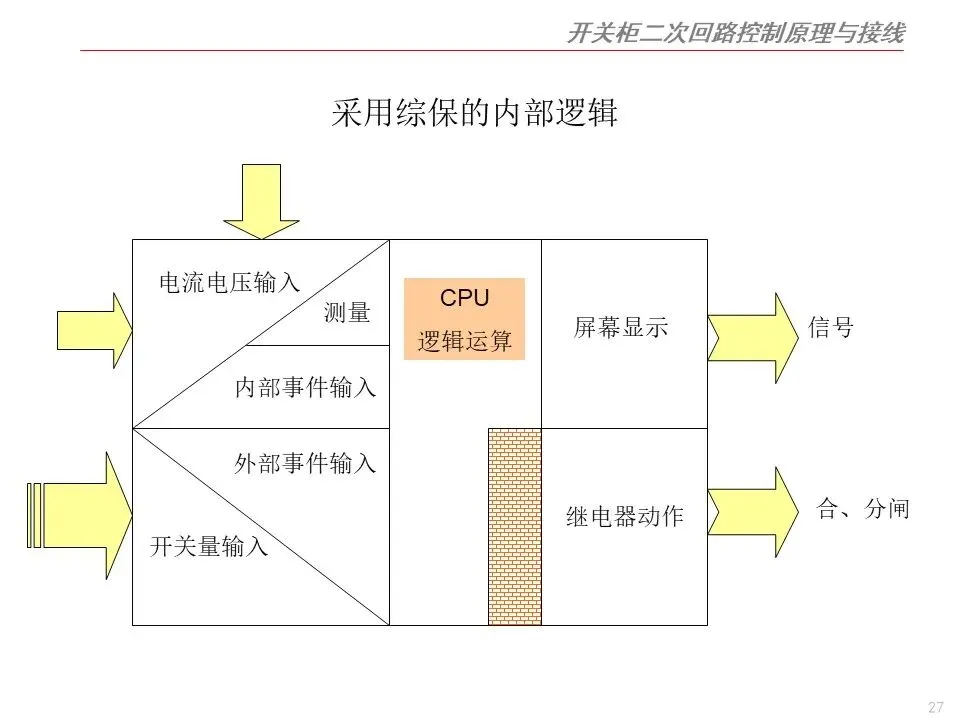

四、综保的控制原理

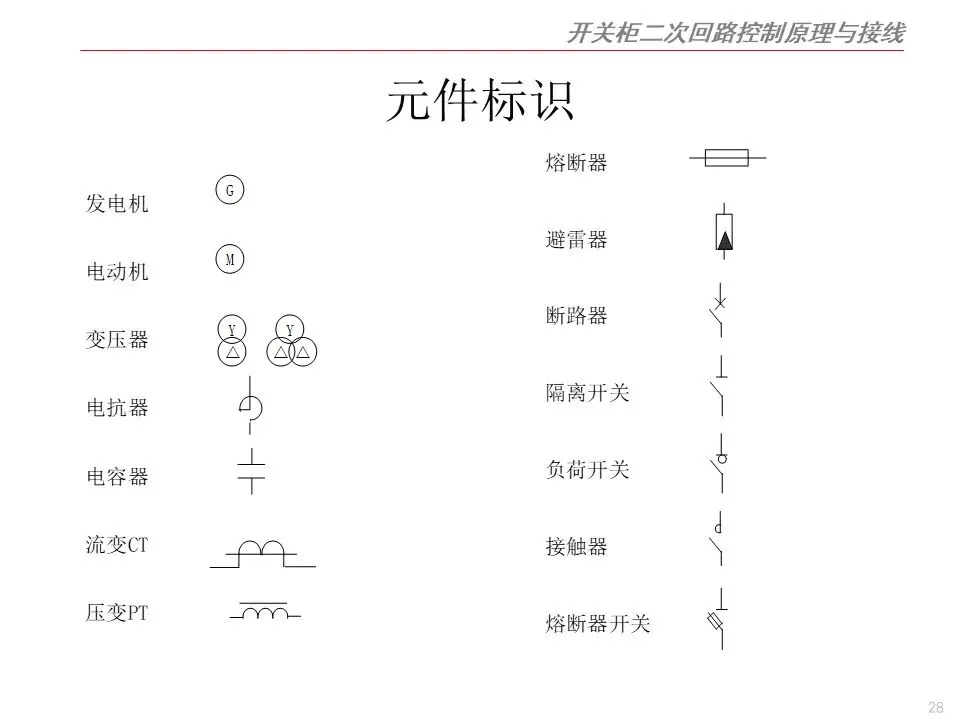

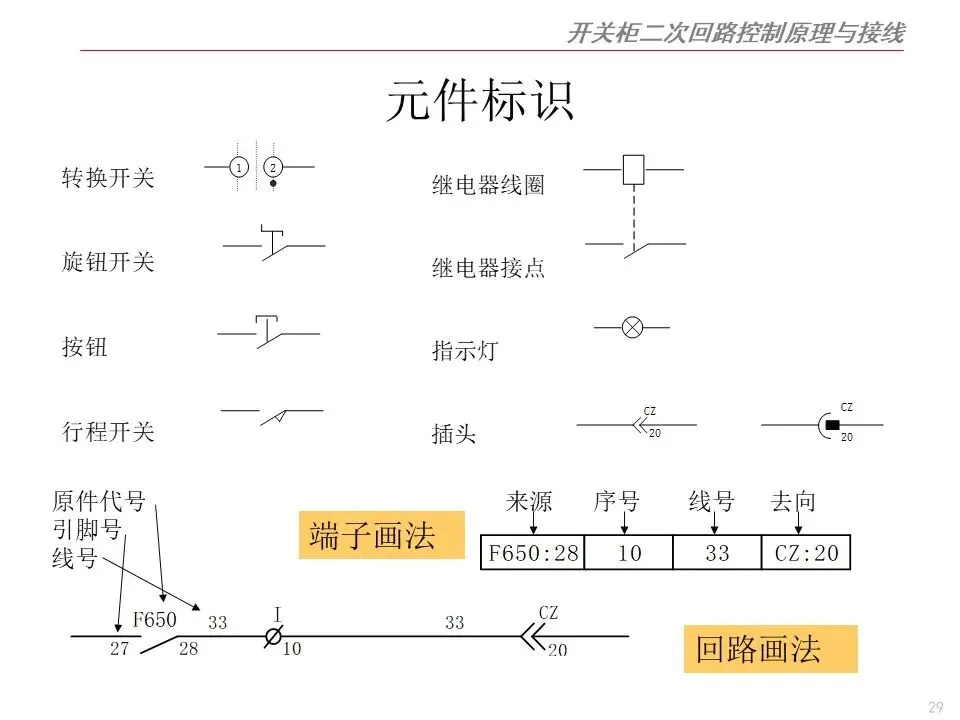

五、元件标识及连线

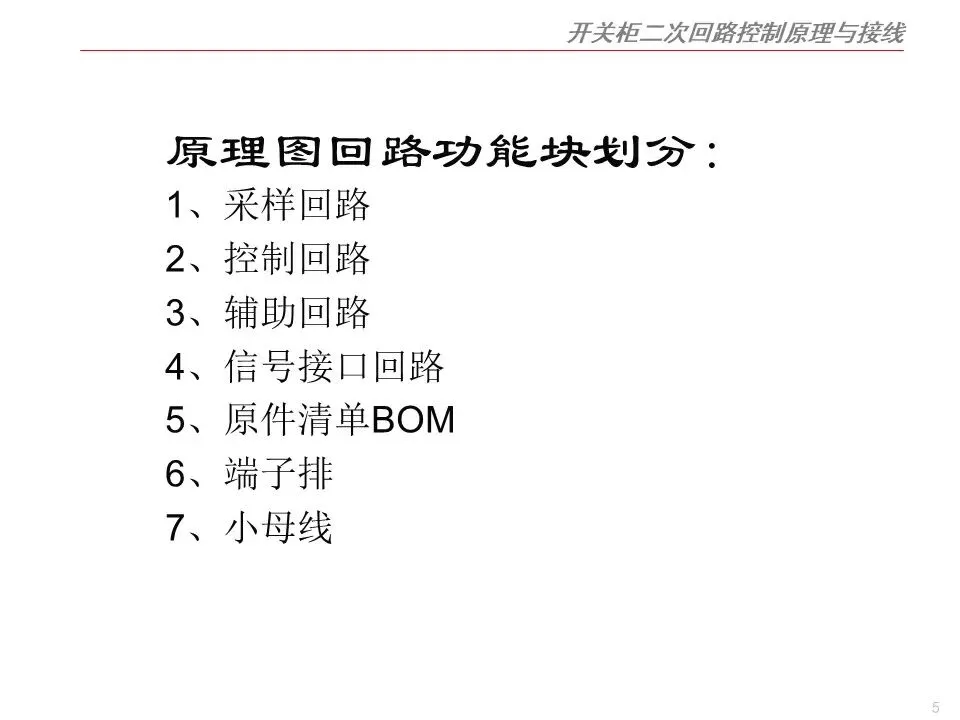

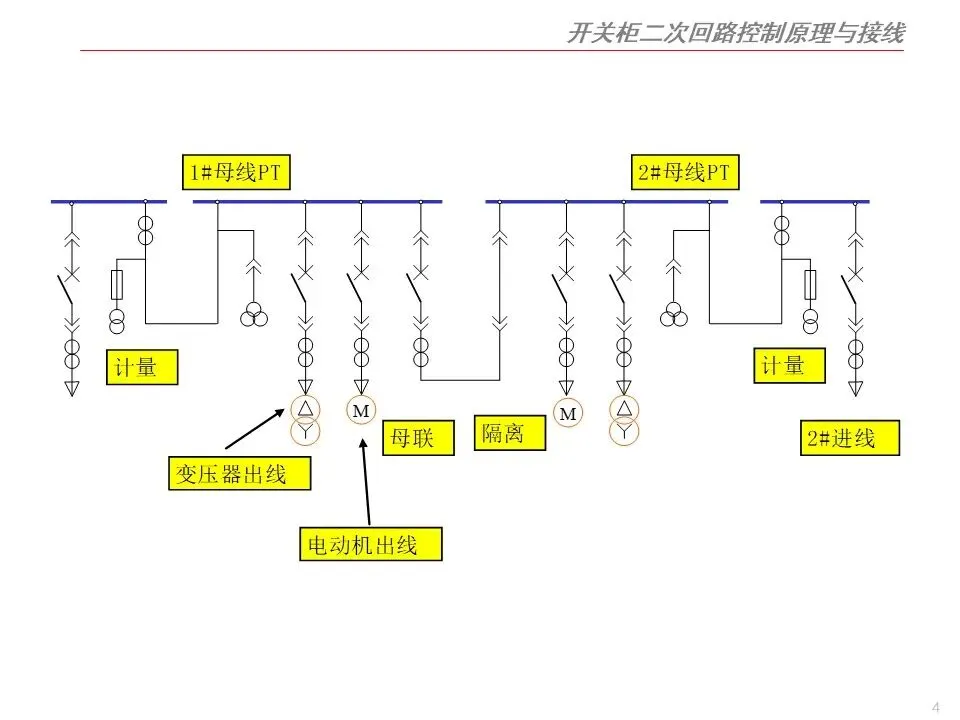

原理图回路功能块划分:

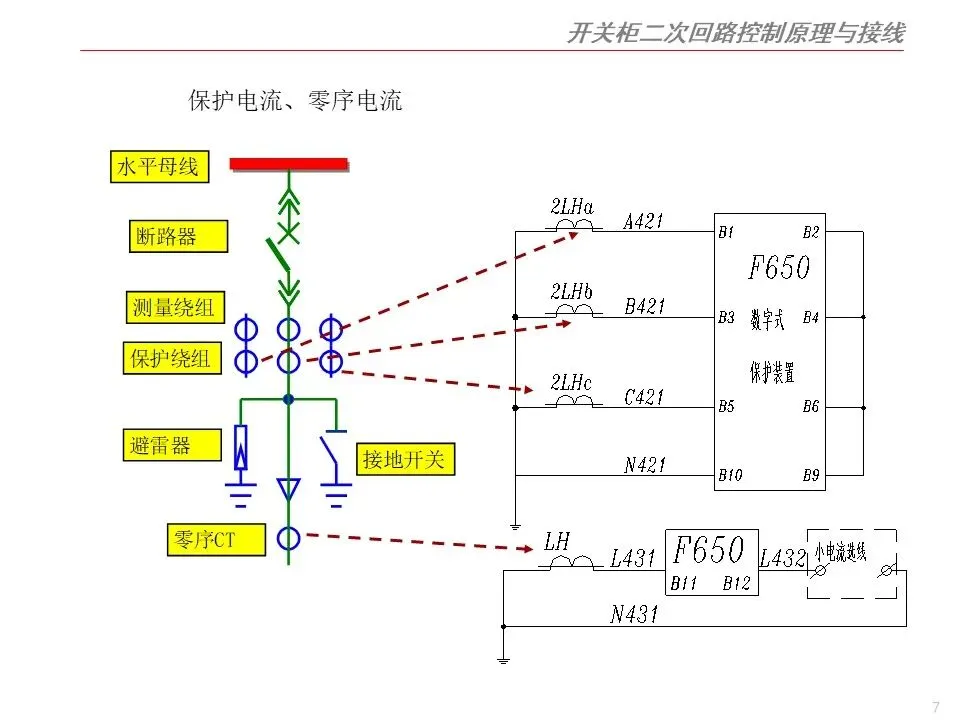

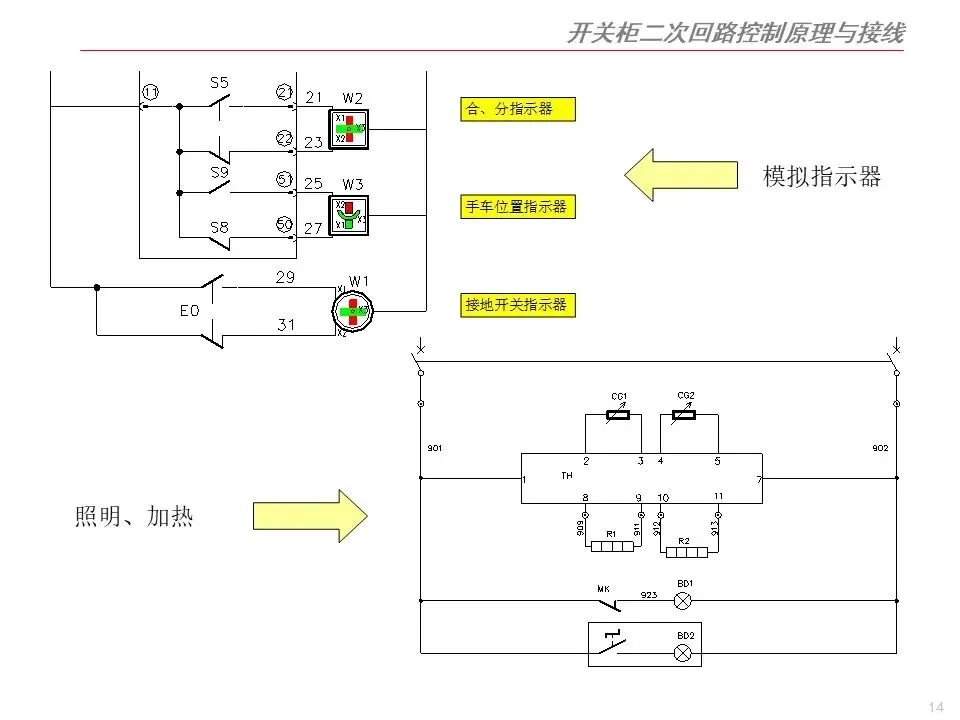

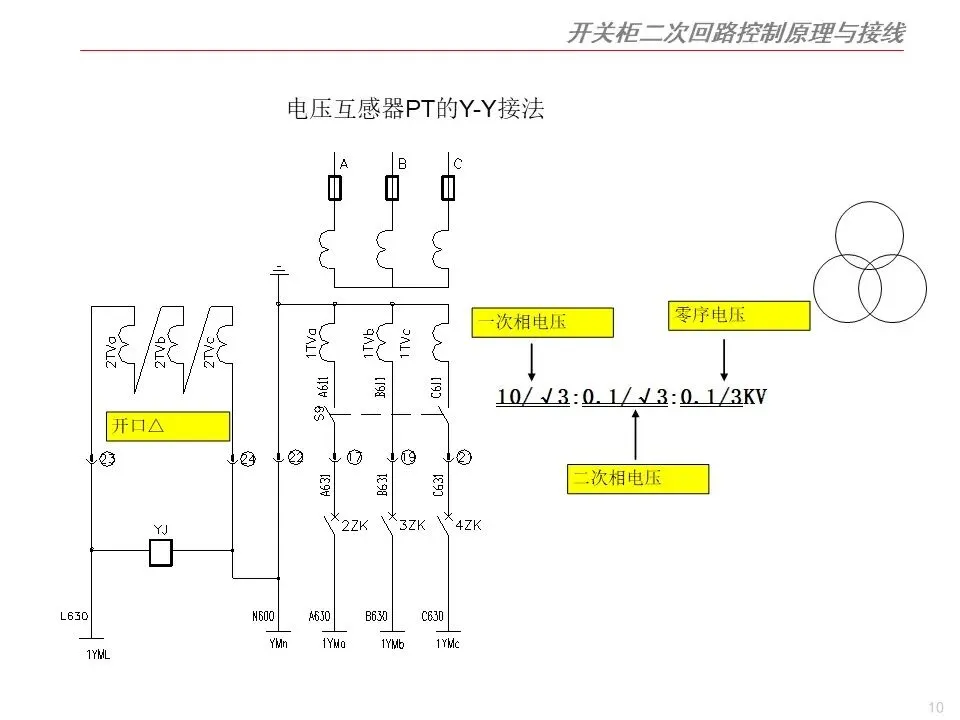

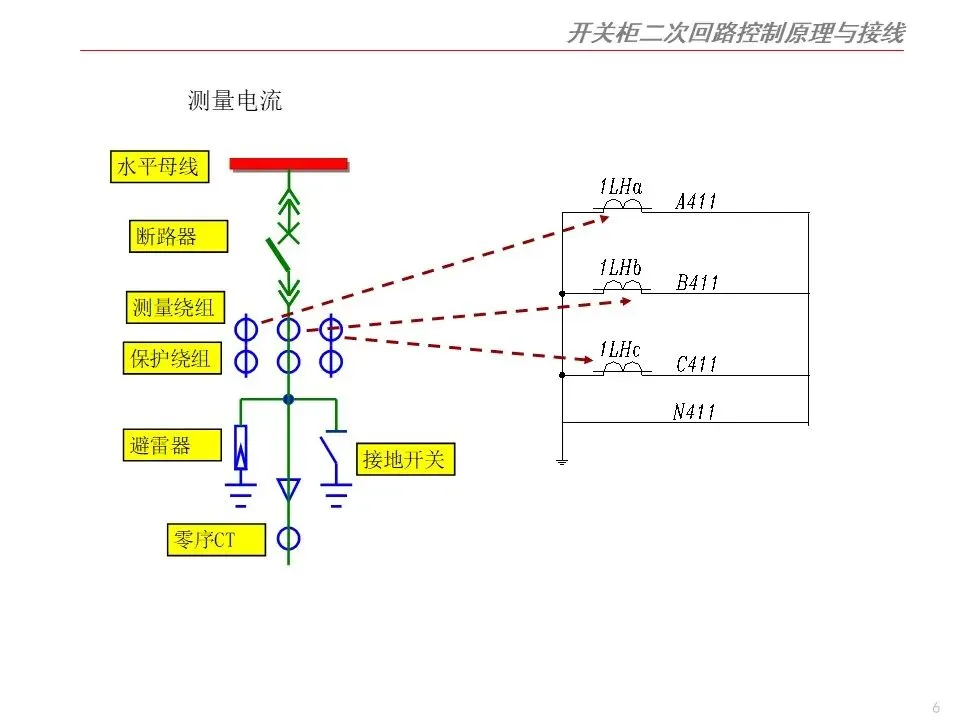

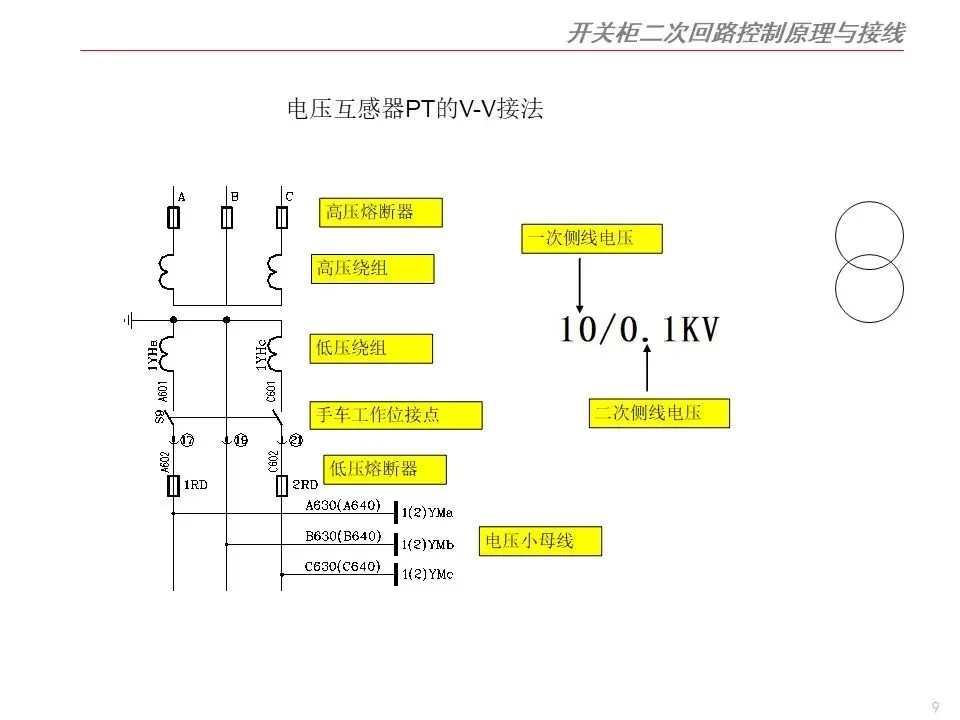

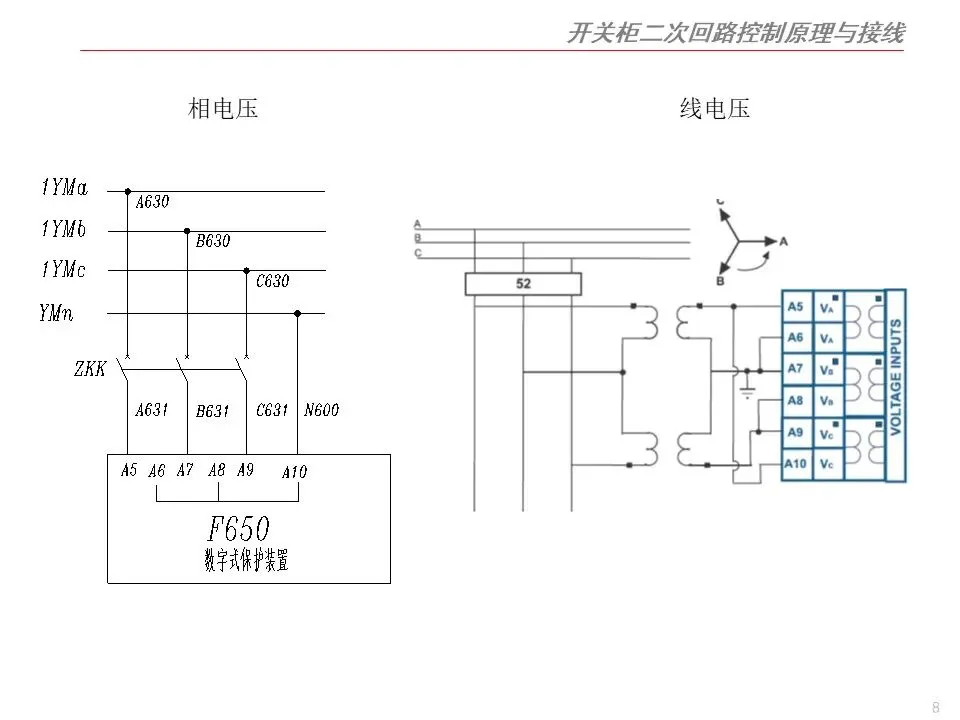

1、采样回路

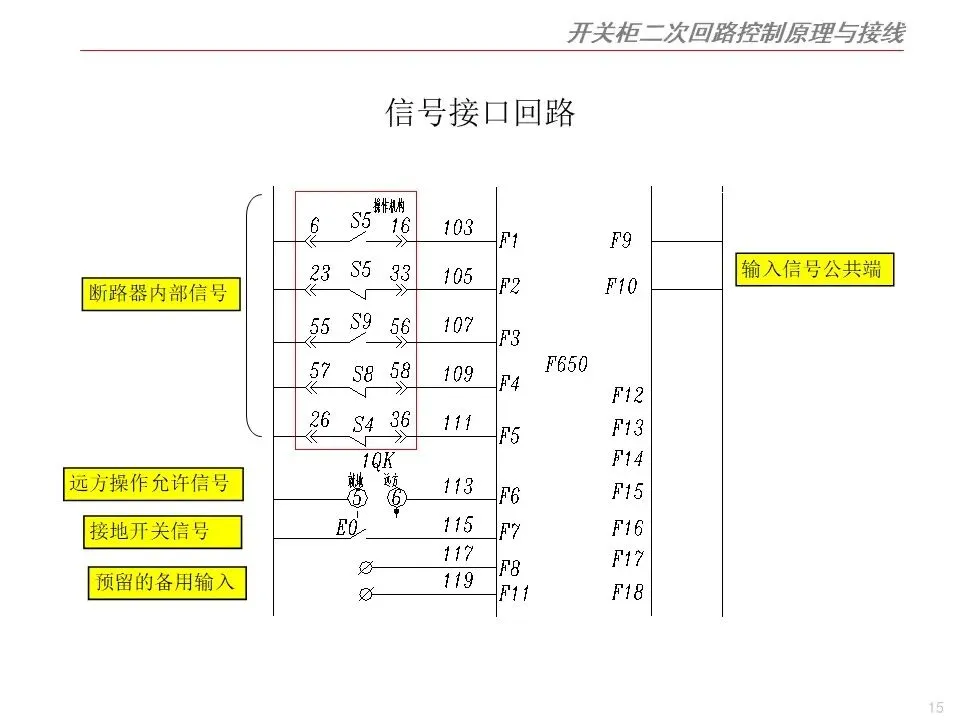

2、控制回路
3、辅助回路
4、信号接口回路

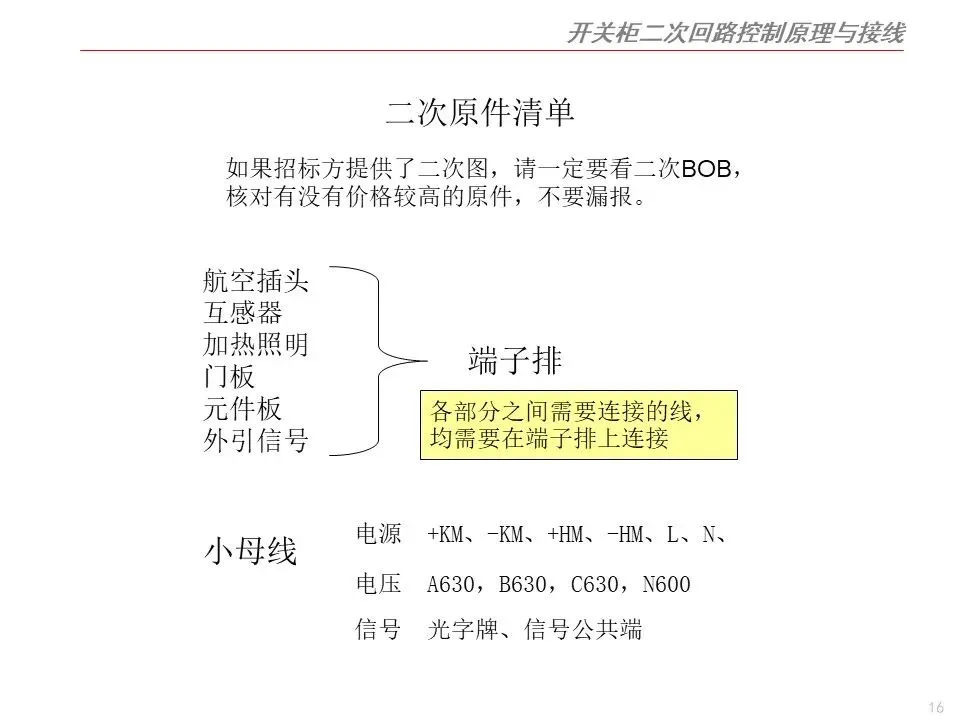

5、原件清单BOM
6、端子排
7、小母线

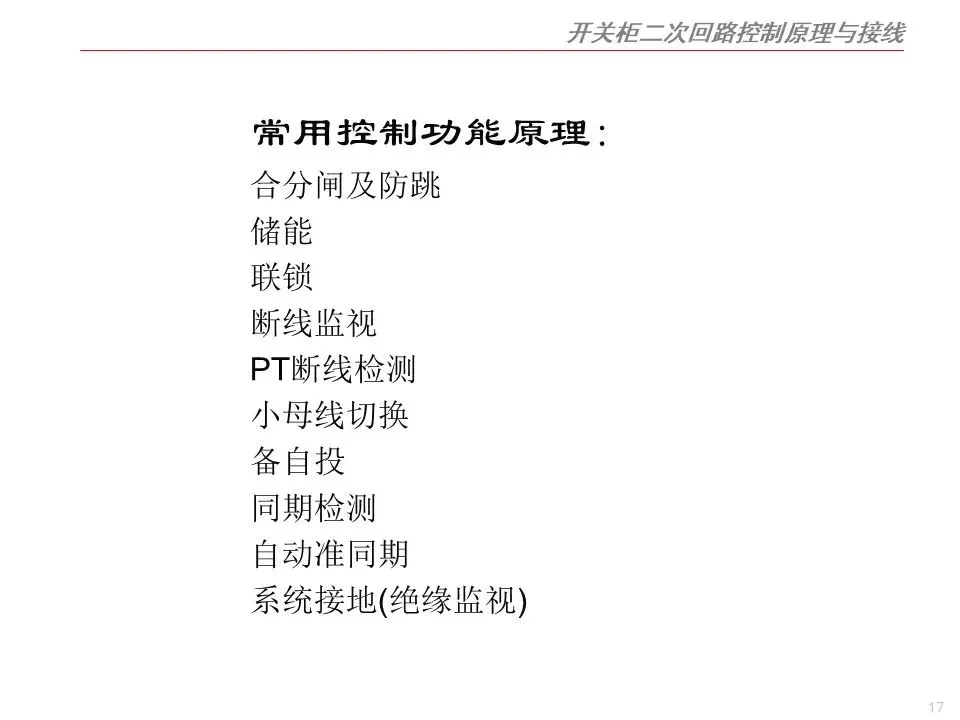

常用控制功能原理:

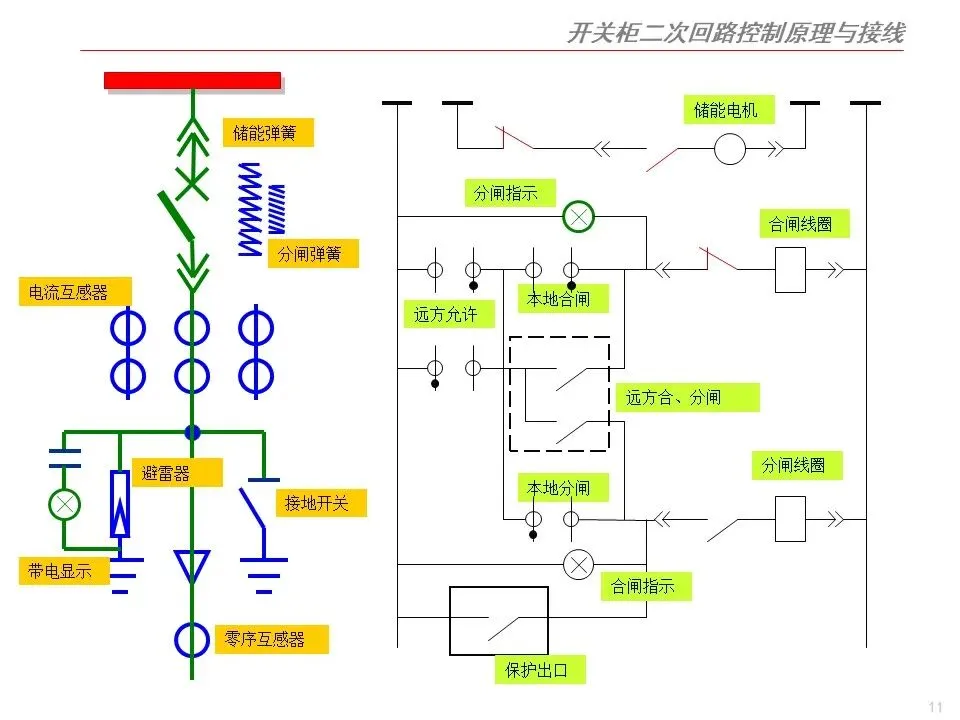

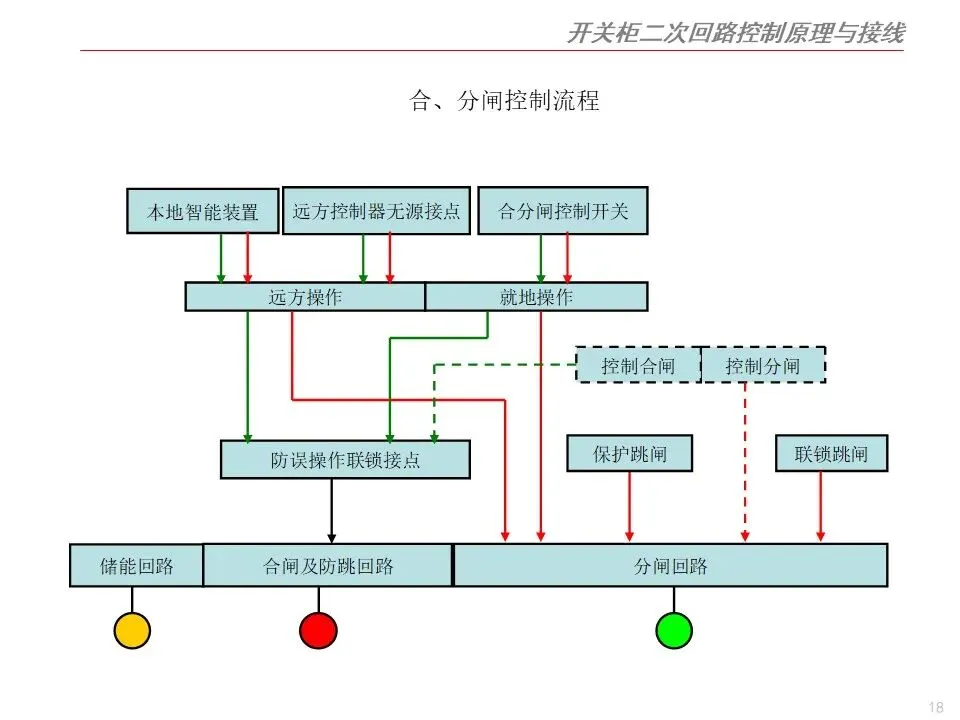

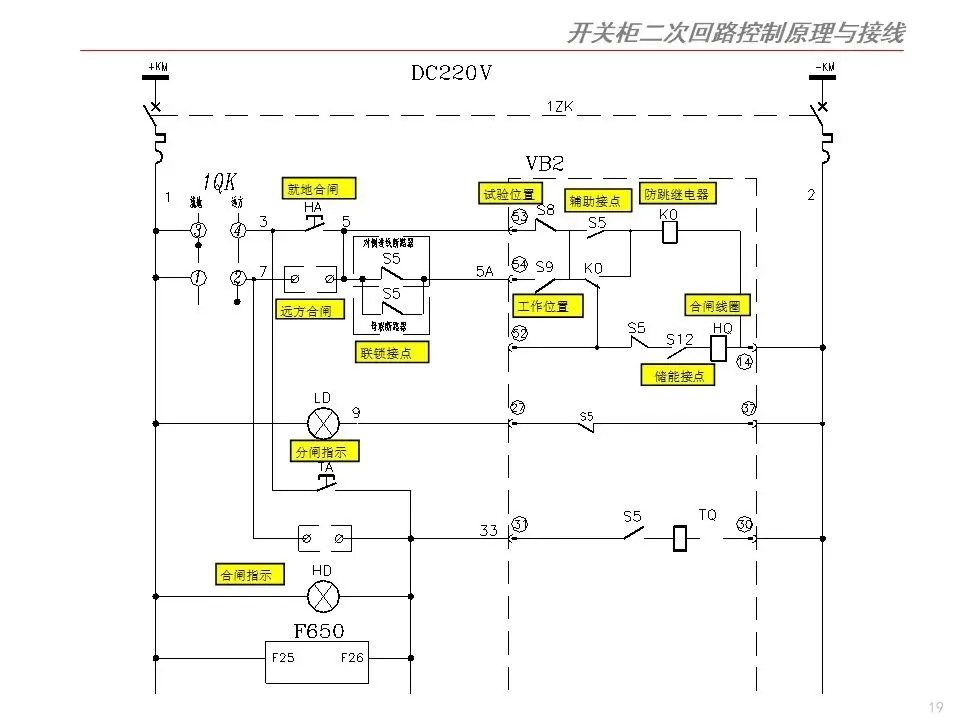

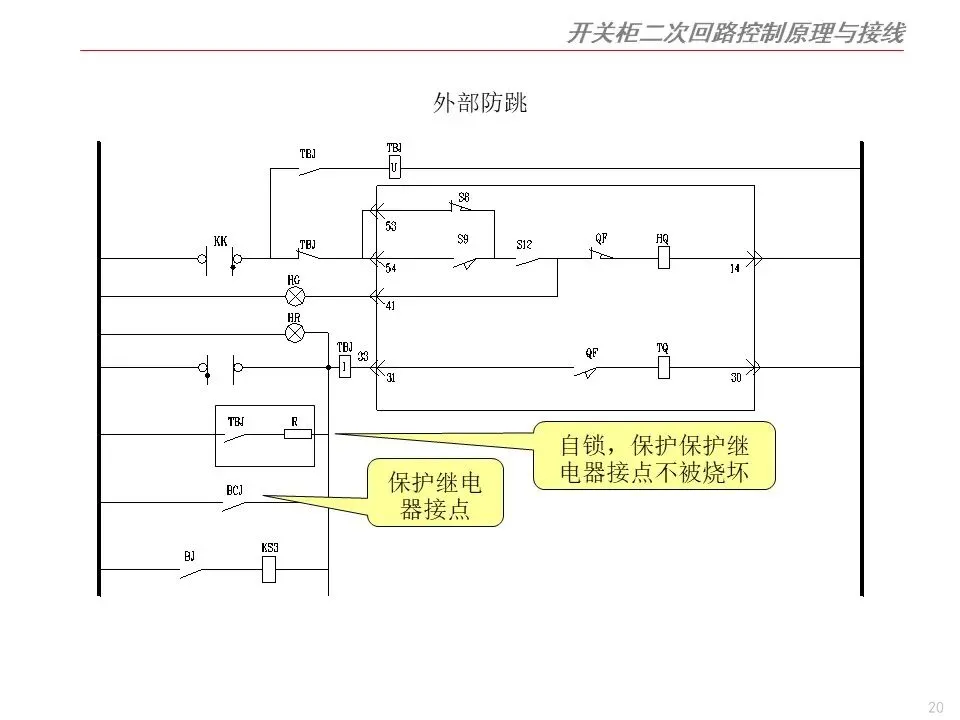

合分闸及防跳

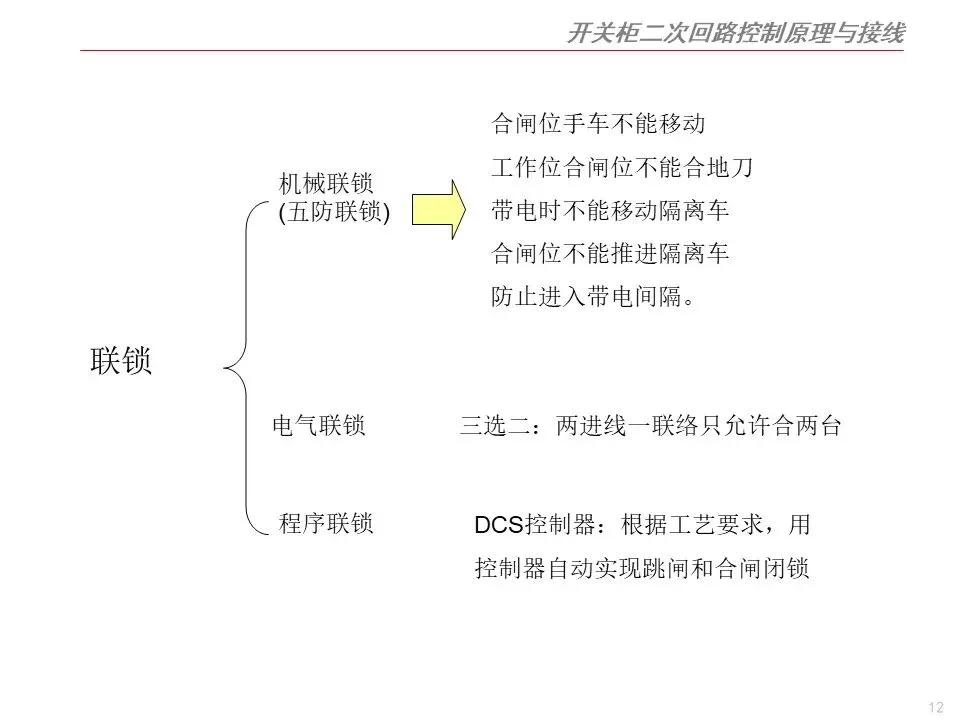

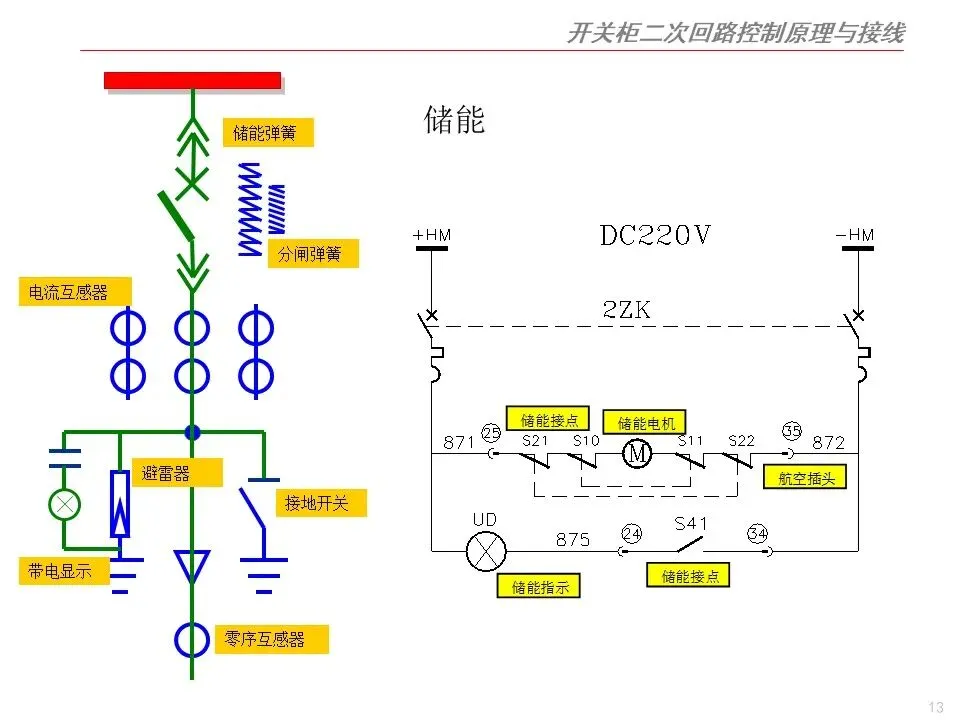

储能
联锁
断线监视

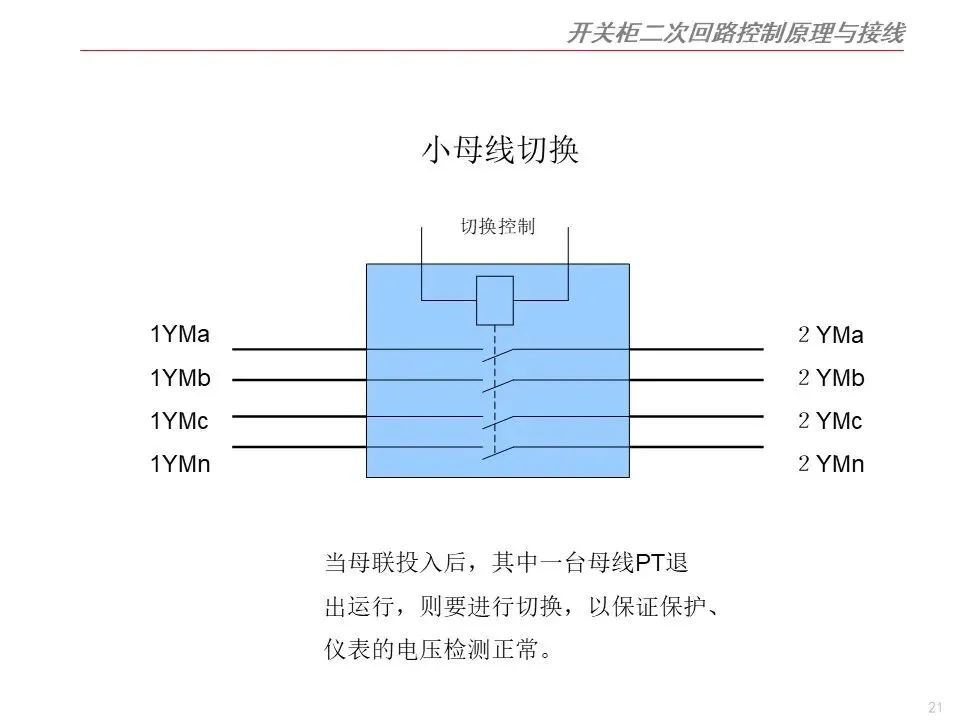

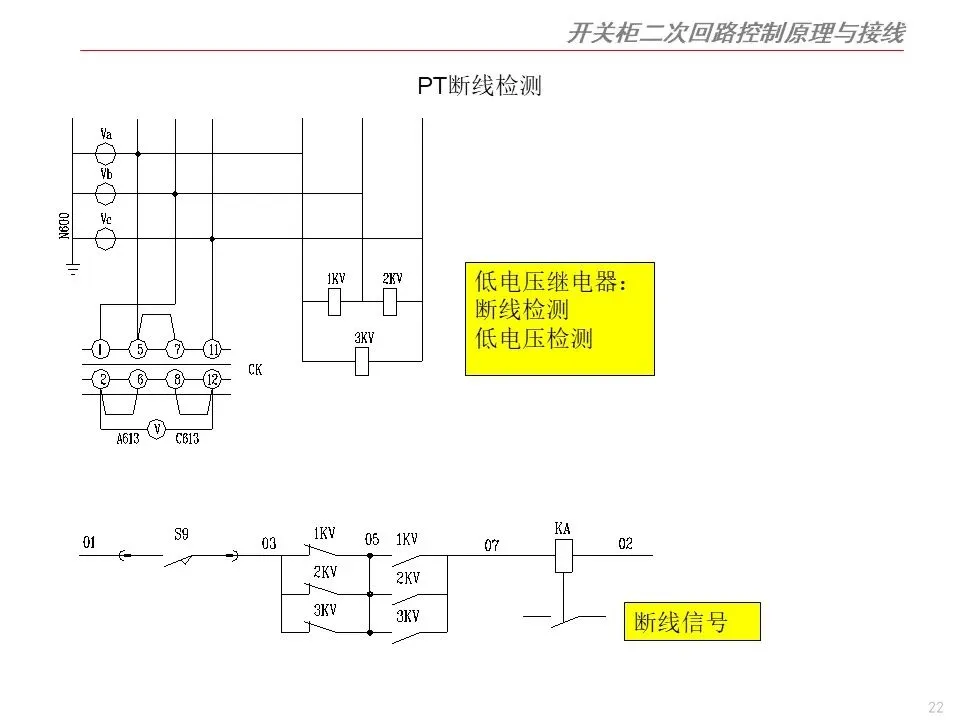

PT断线检测
小母线切换

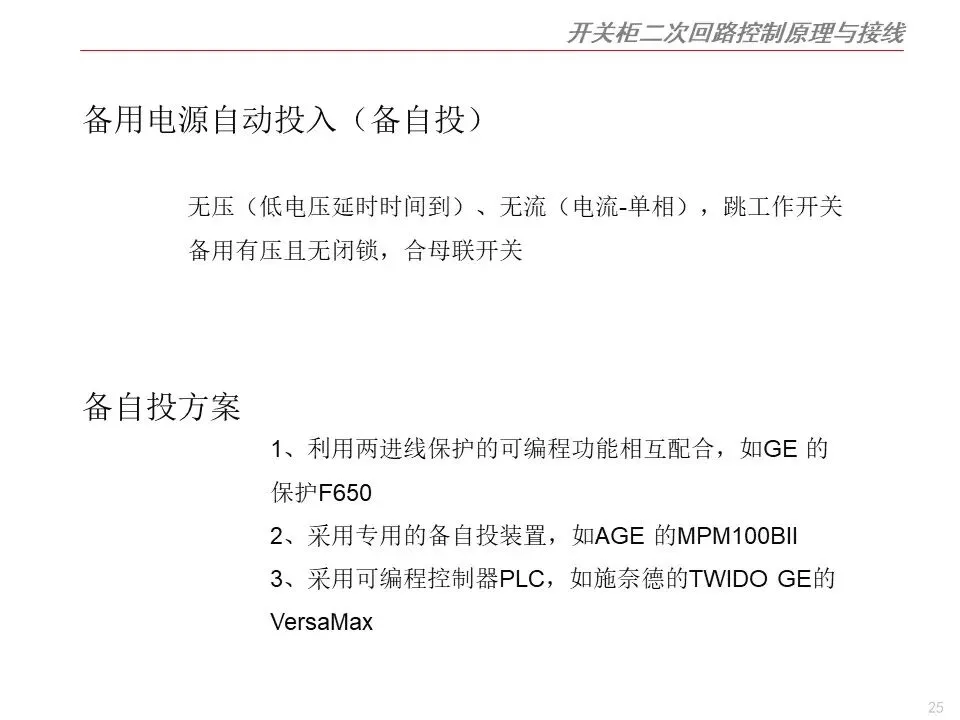

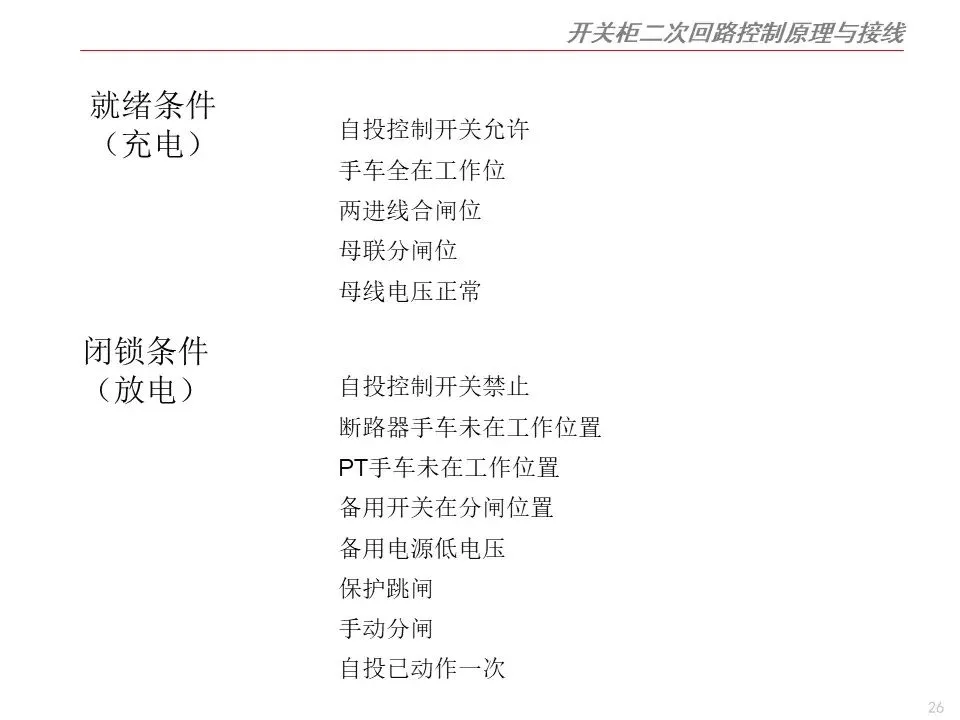

备自投
同期检测

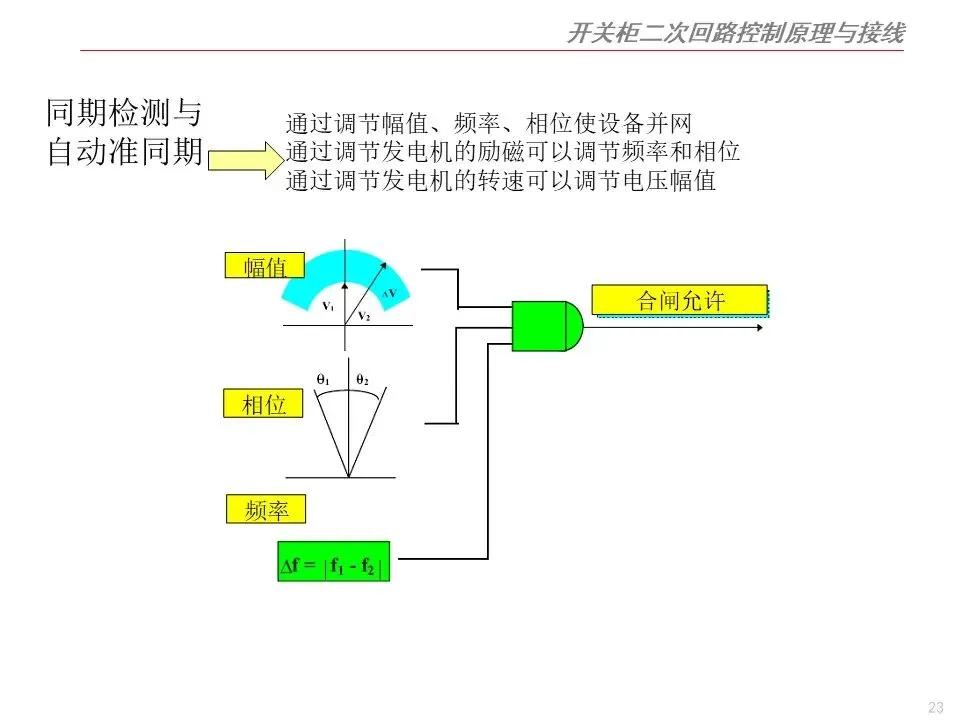

自动准同期
系统接地(绝缘监视)

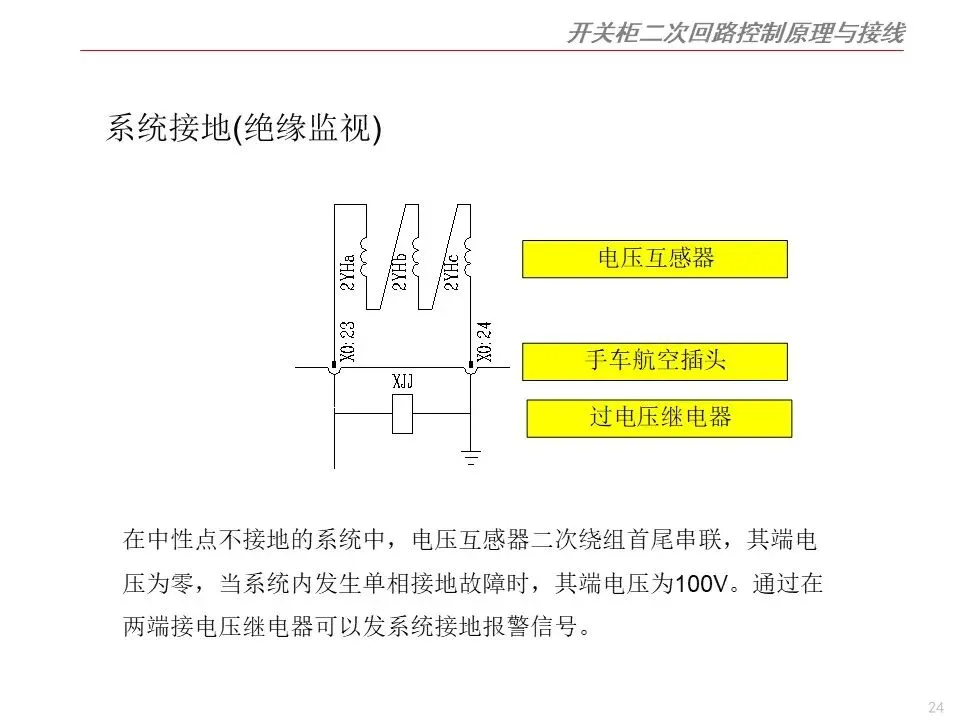

在中性点不接地的系统中，电压互感器二次绕组首尾串联，其端电压为零，当系统内发生单相接地故障时，其端电压为100V。通过在两端接电压继电器可以发系统接地报警信号。
