教你学会继电保护定值计算.ppt

一、继电保护整定计算的目的

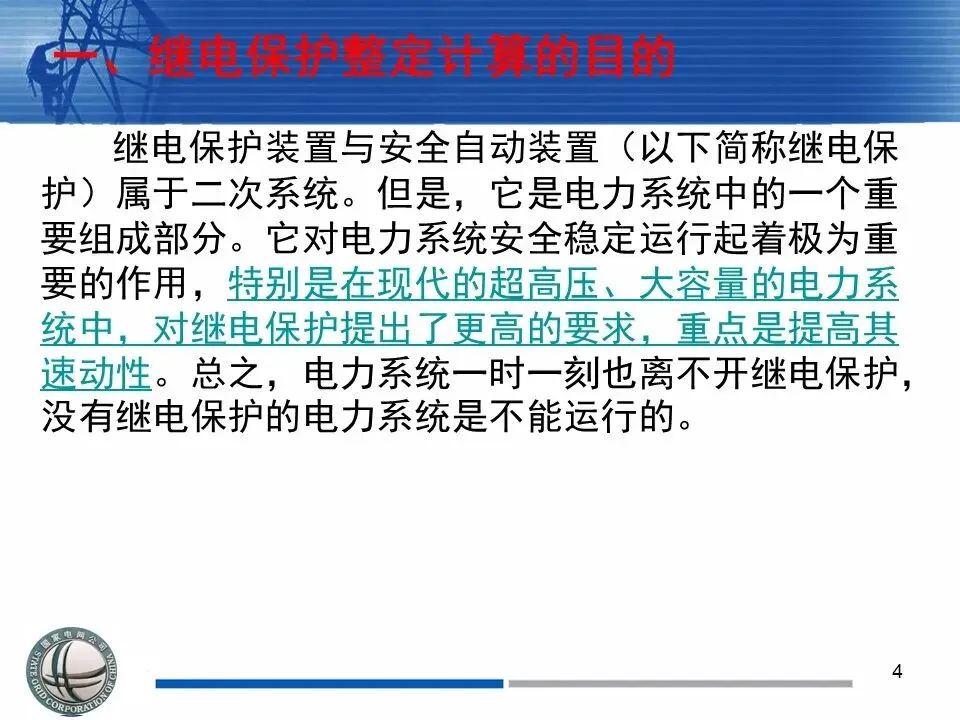

       继电保护装置与安全自动装置（以下简称继电保护）属于二次系统。但是，它是电力系统中的一个重要组成部分。它对电力系统安全稳定运行起着极为重要的作用，特别是在现代的超高压、大容量的电力系统中，对继电保护提出了更高的要求，重点是提高其速动性。总之，电力系统一时一刻也离不开继电保护，没有继电保护的电力系统是不能运行的。

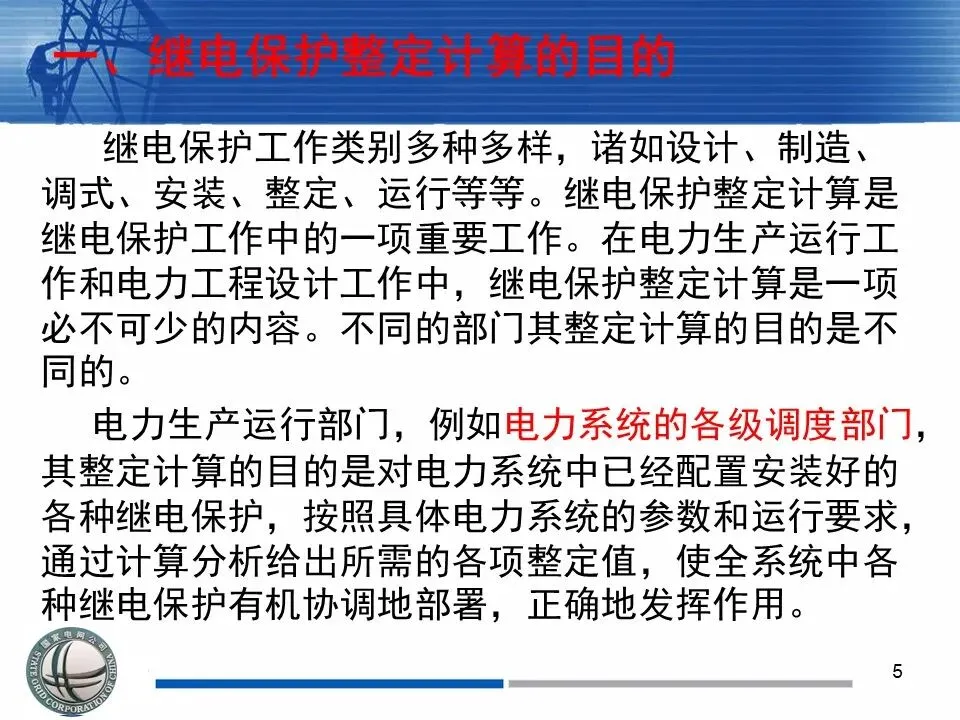

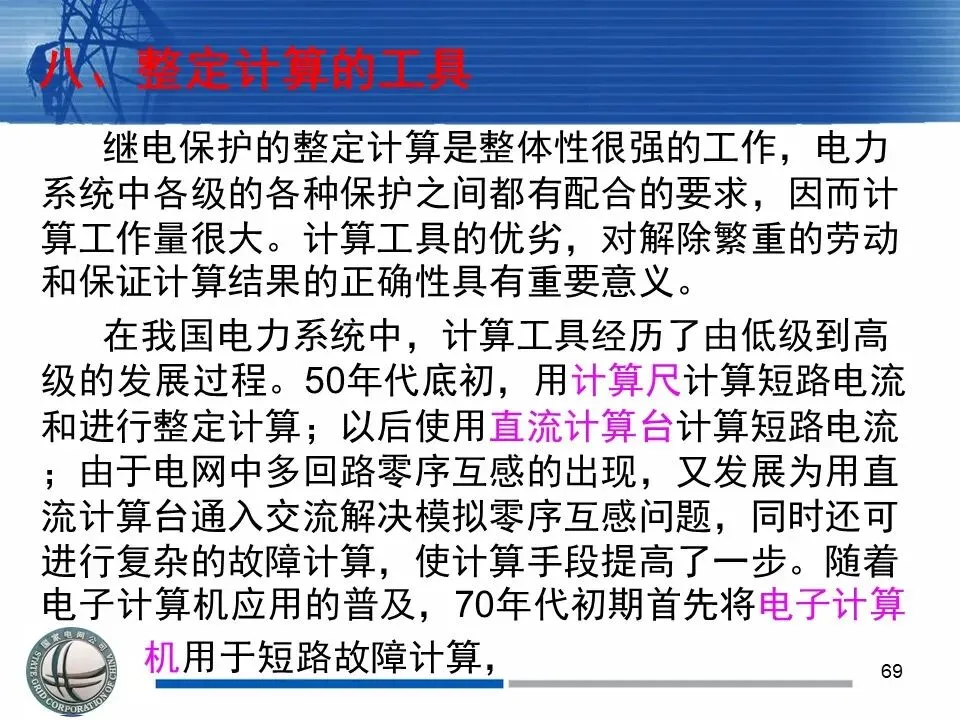

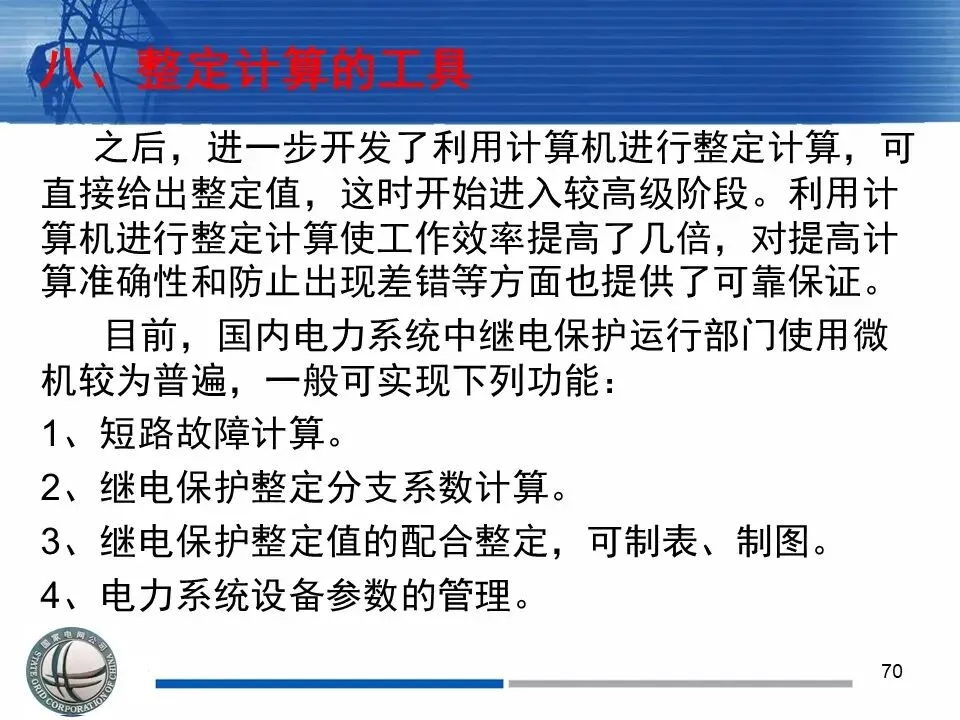

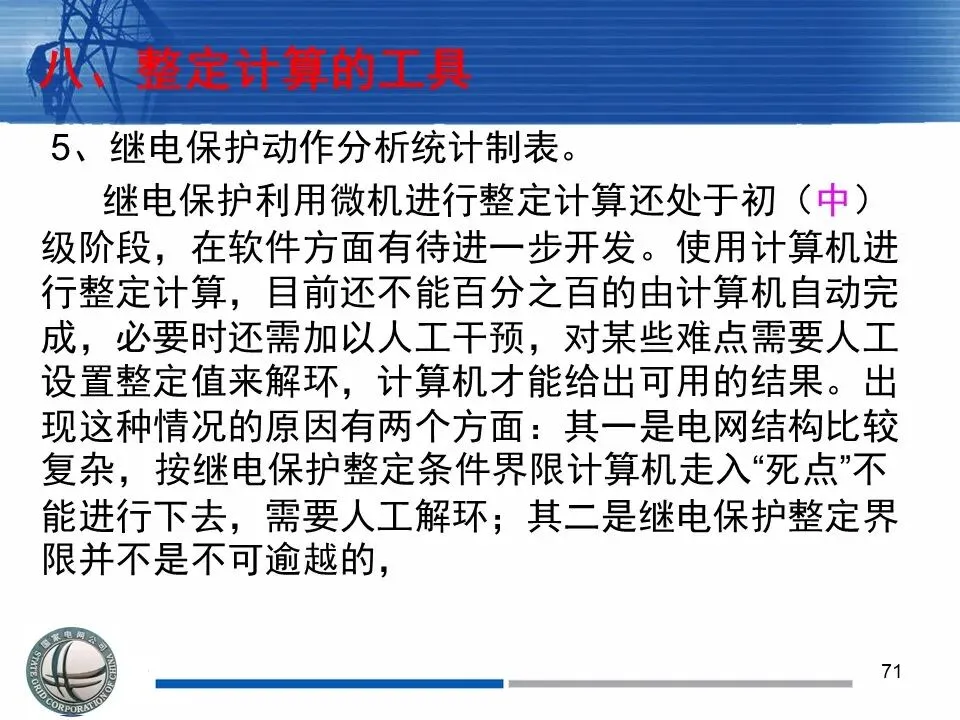

      继电保护工作类别多种多样，诸如设计、制造、调式、安装、整定、运行等等。继电保护整定计算是继电保护工作中的一项重要工作。在电力生产运行工作和电力工程设计工作中，继电保护整定计算是一项必不可少的内容。不同的部门其整定计算的目的是不同的。

     电力生产运行部门，例如电力系统的各级调度部门，其整定计算的目的是对电力系统中已经配置安装好的各种继电保护，按照具体电力系统的参数和运行要求，通过计算分析给出所需的各项整定值，使全系统中各种继电保护有机协调地部署，正确地发挥作用。

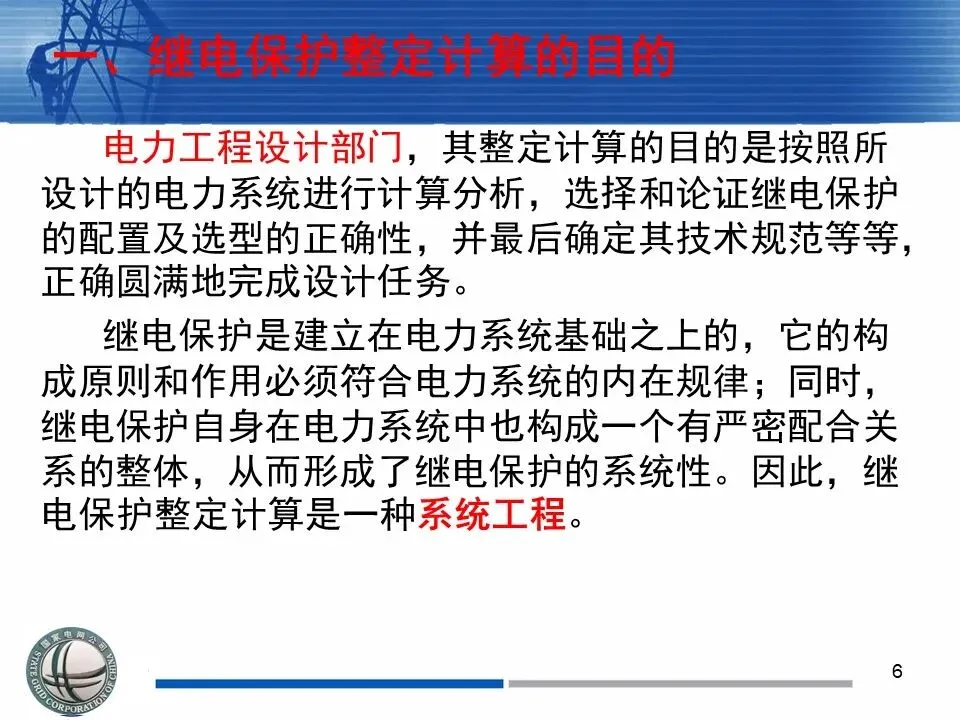

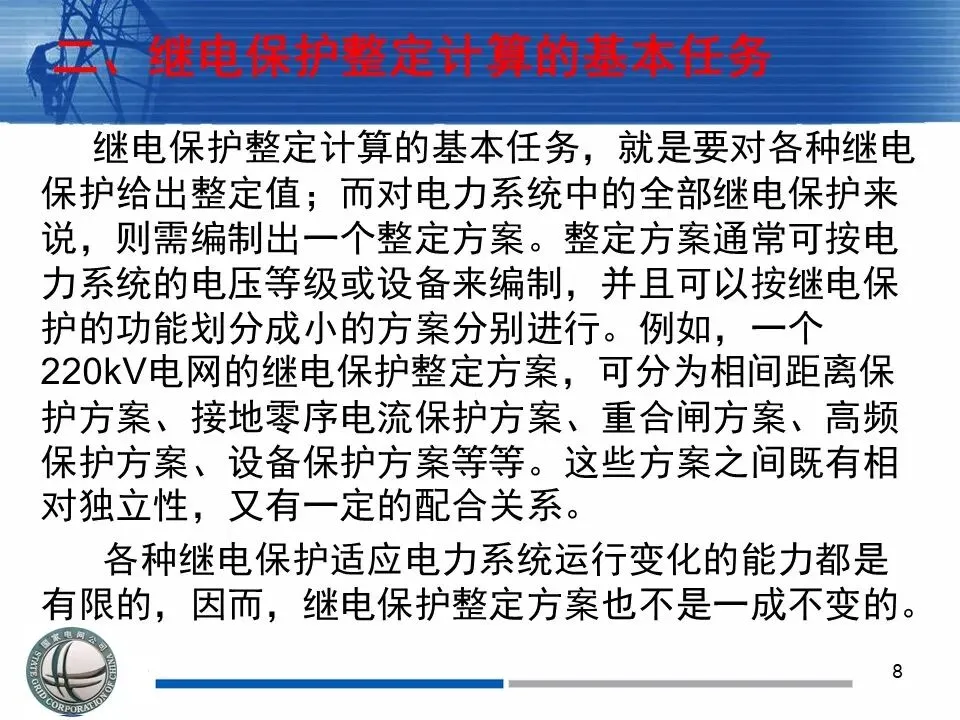

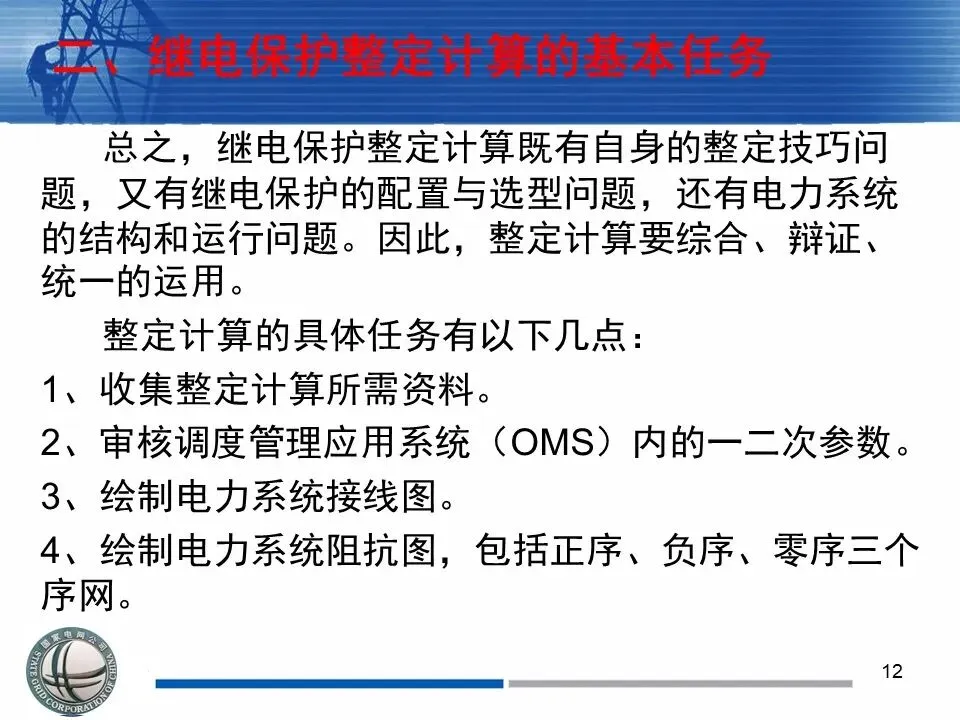

二、继电保护整定计算的基本任务

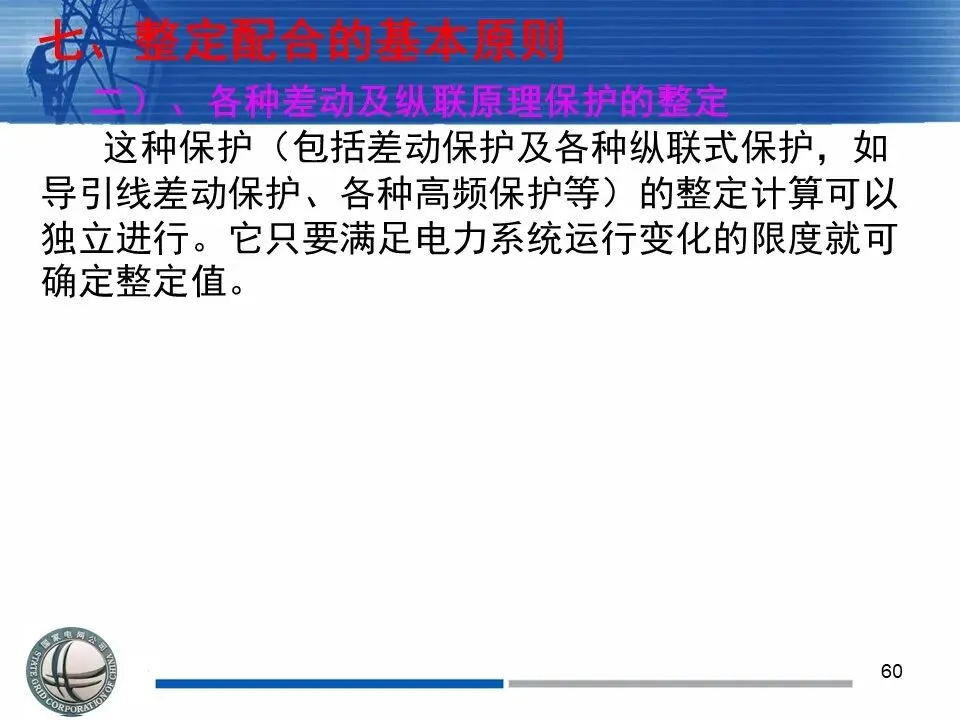

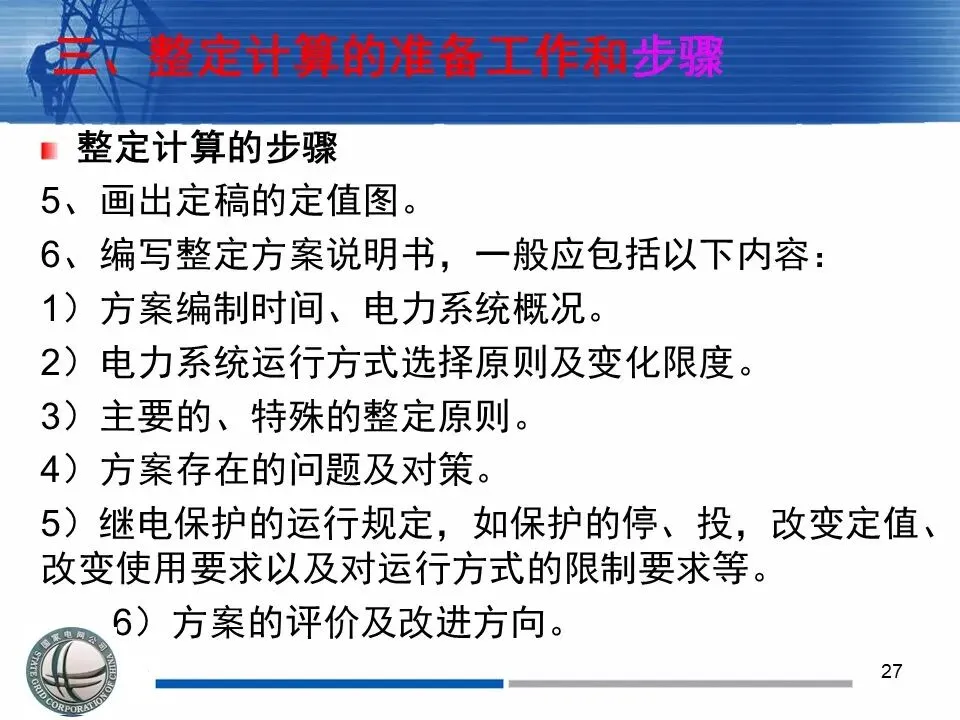

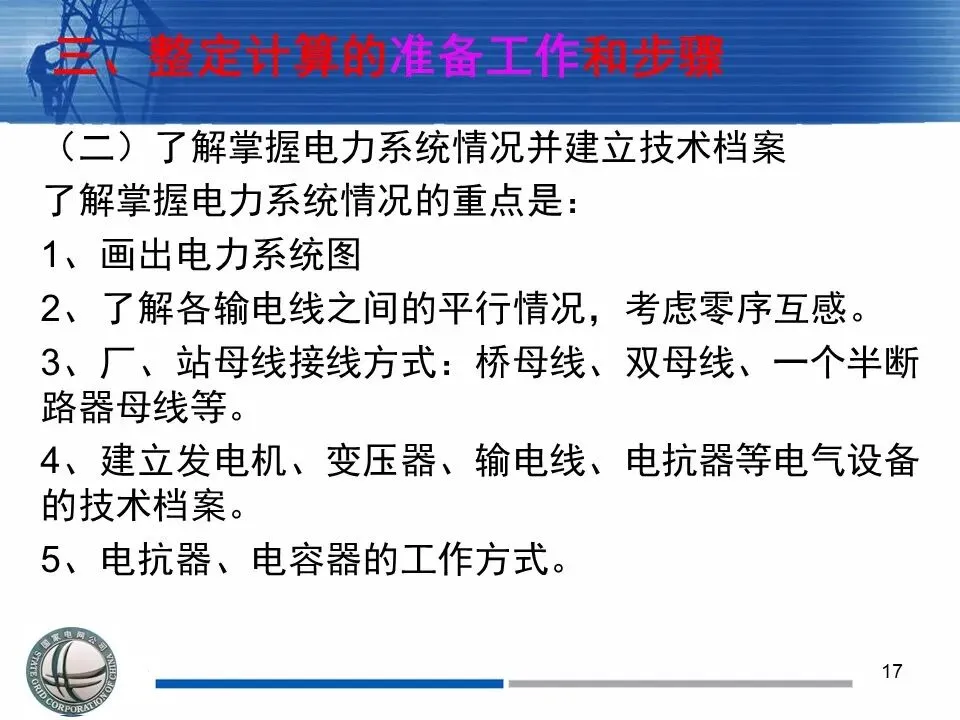

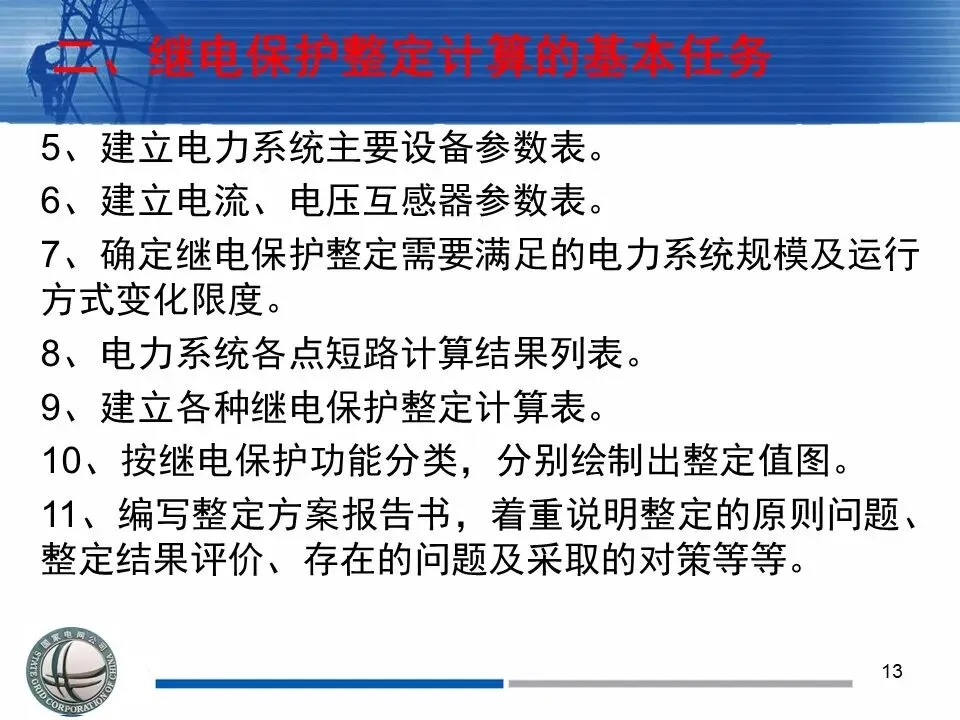

     继电保护整定计算的基本任务，就是要对各种继电保护给出整定值；而对电力系统中的全部继电保护来说，则需编制出一个整定方案。整定方案通常可按电力系统的电压等级或设备来编制，并且可以按继电保护的功能划分成小的方案分别进行。例如，一个220kV电网的继电保护整定方案，可分为相间距离保护方案、接地零序电流保护方案、重合闸方案、高频保护方案、设备保护方案等等。这些方案之间既有相对独立性，又有一定的配合关系。

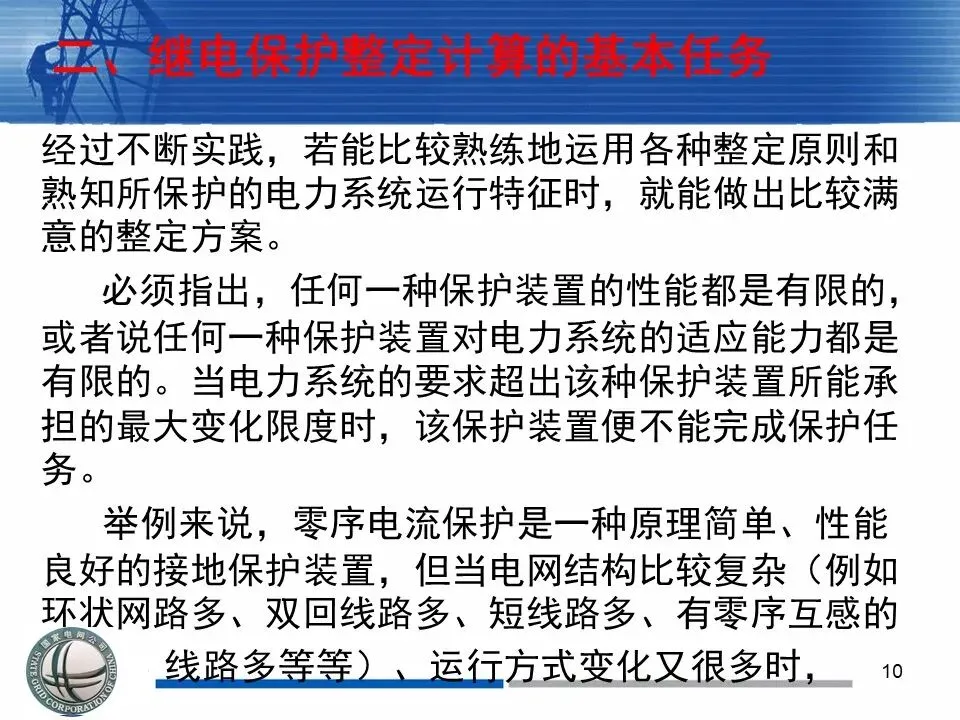

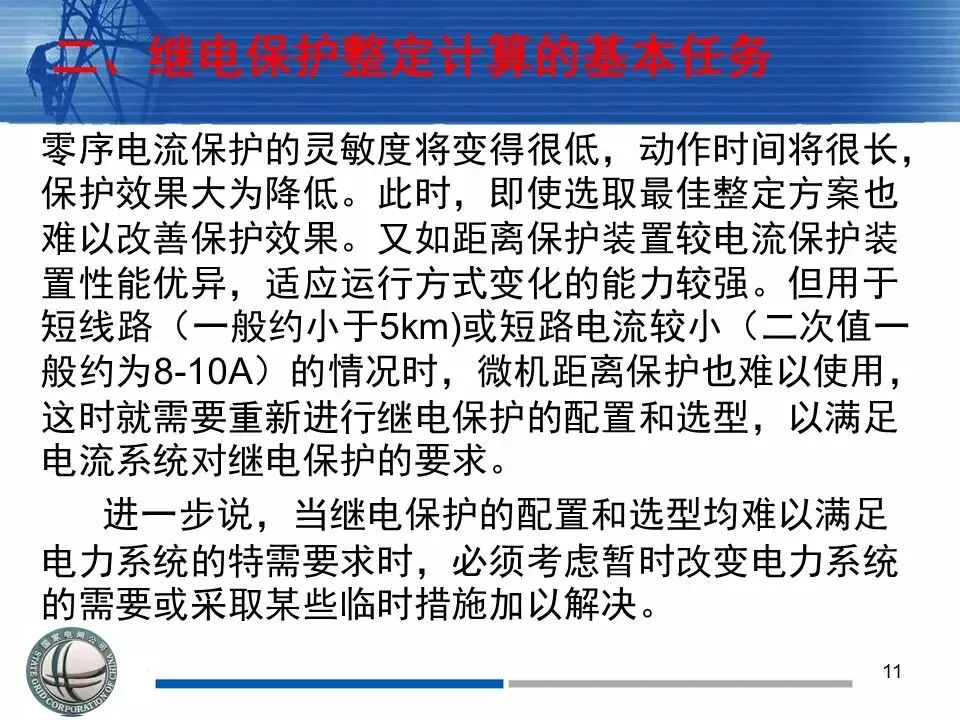

      各种继电保护适应电力系统运行变化的能力都是有限的，因而，继电保护整定方案也不是一成不变的。

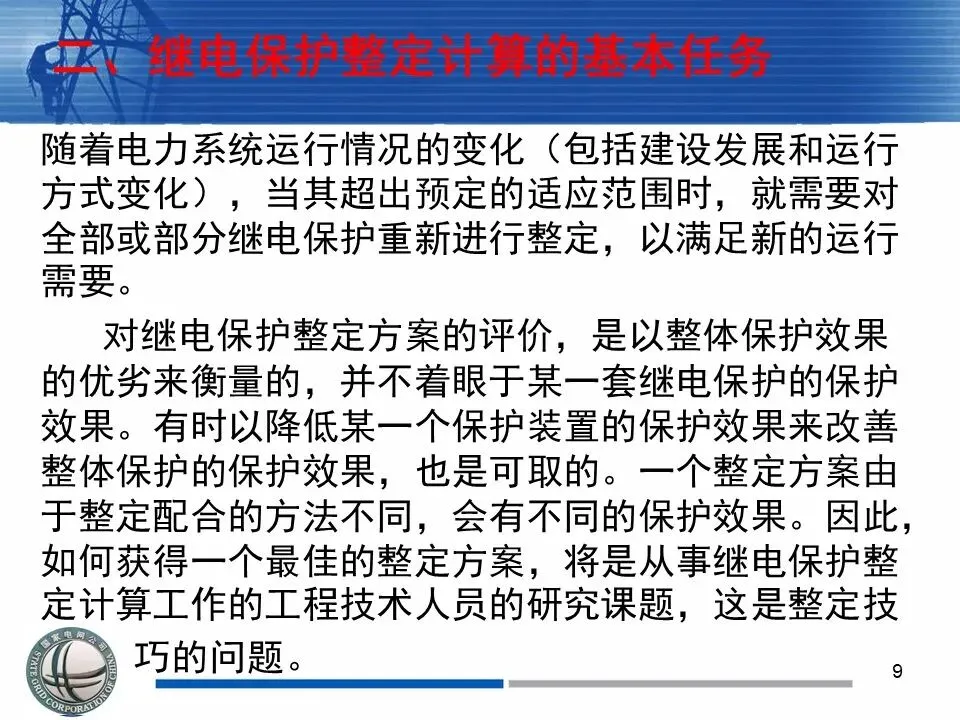

随着电力系统运行情况的变化（包括建设发展和运行方式变化），当其超出预定的适应范围时，就需要对全部或部分继电保护重新进行整定，以满足新的运行需要。

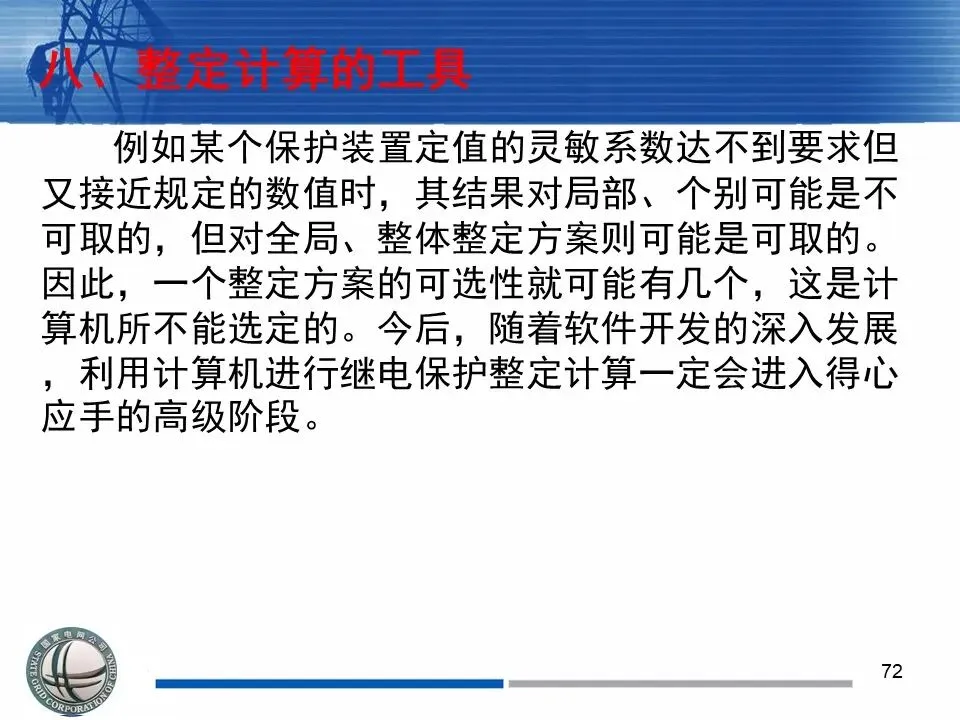

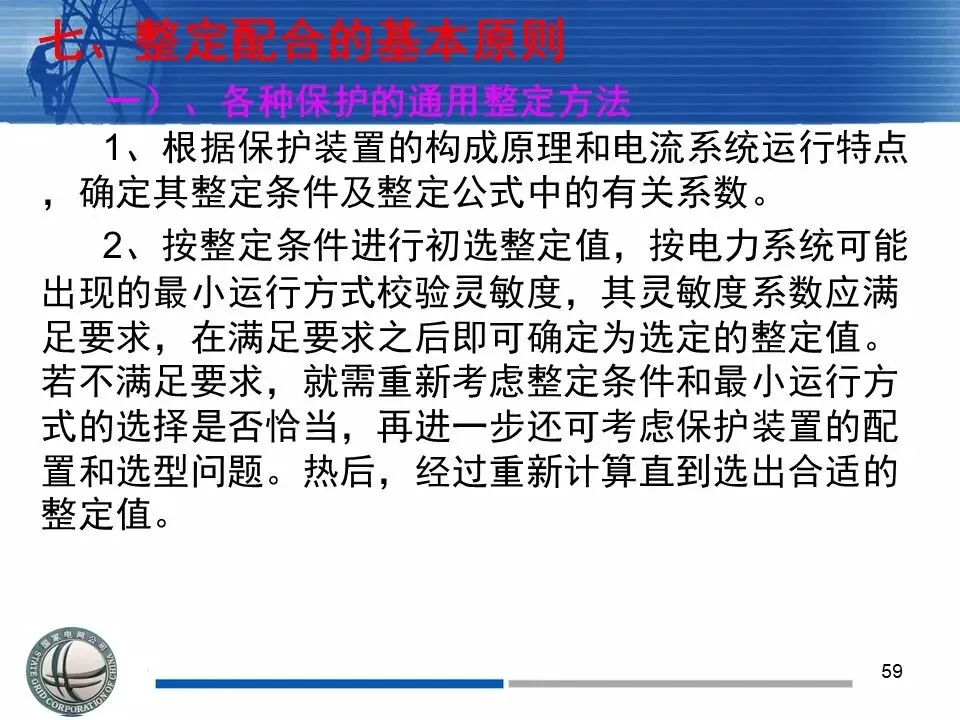

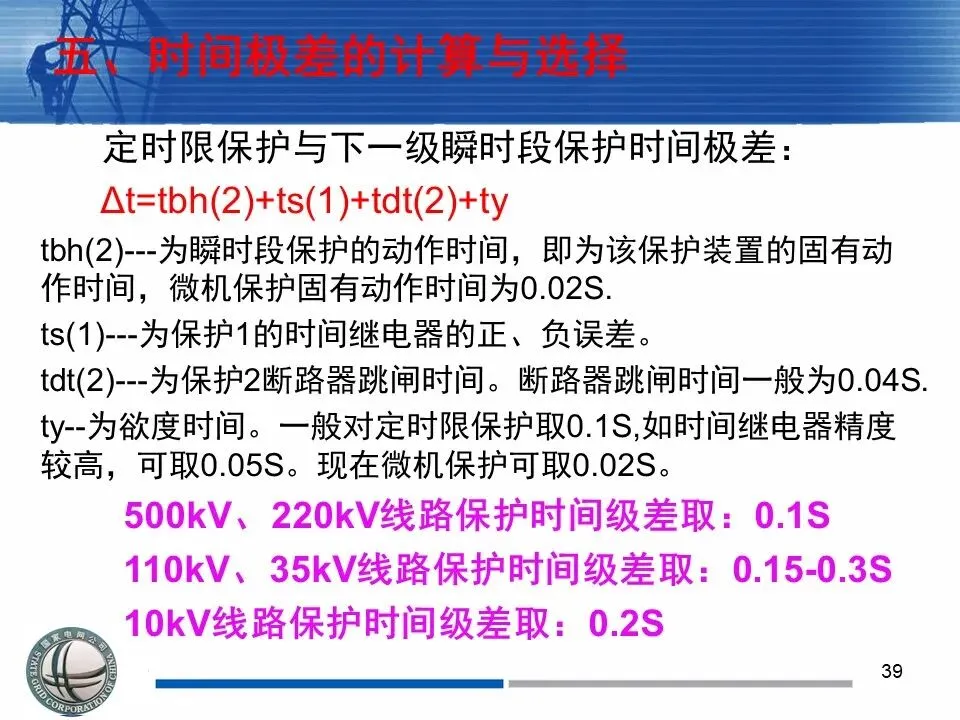

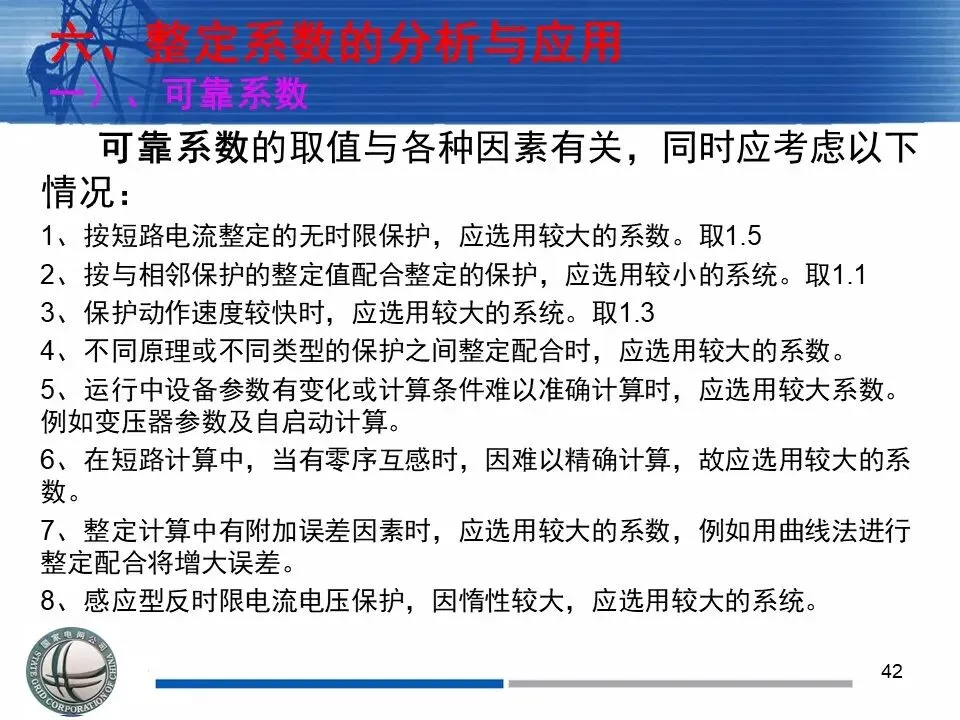

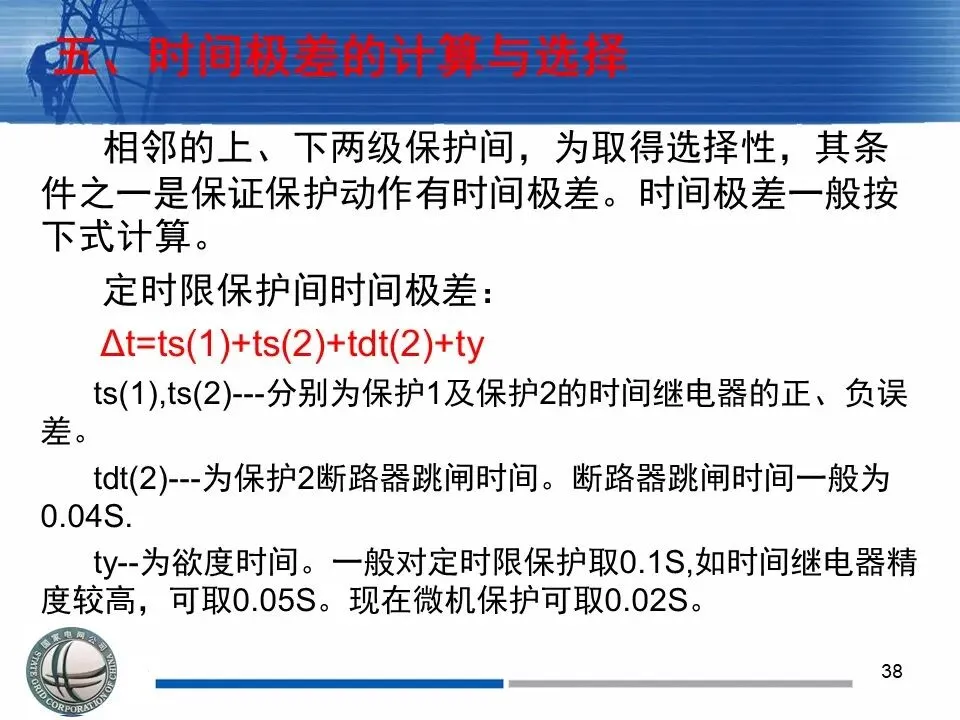

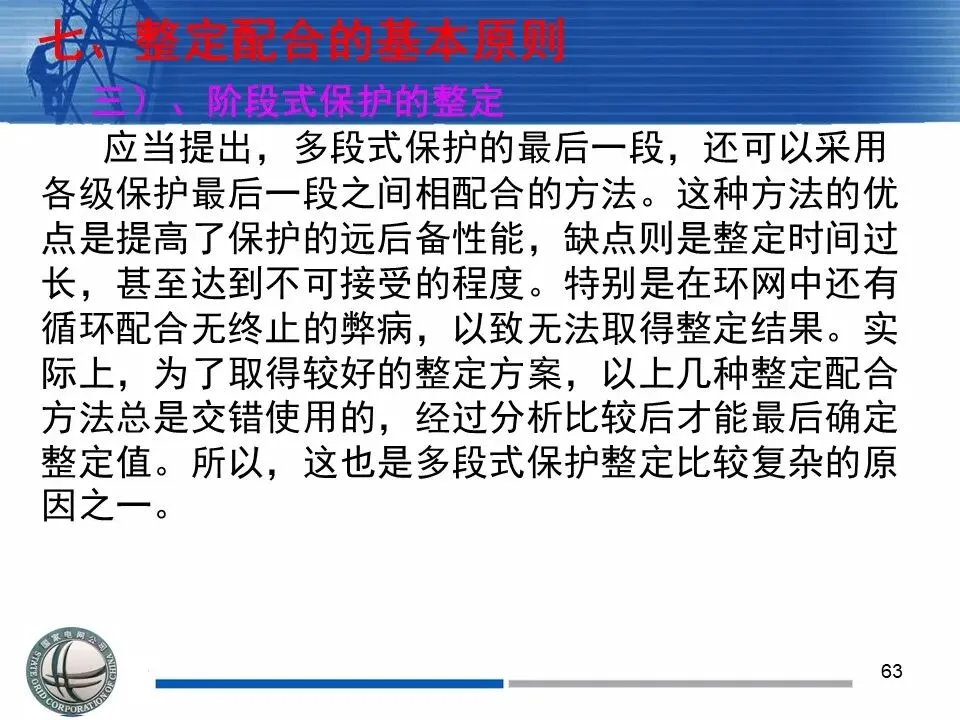

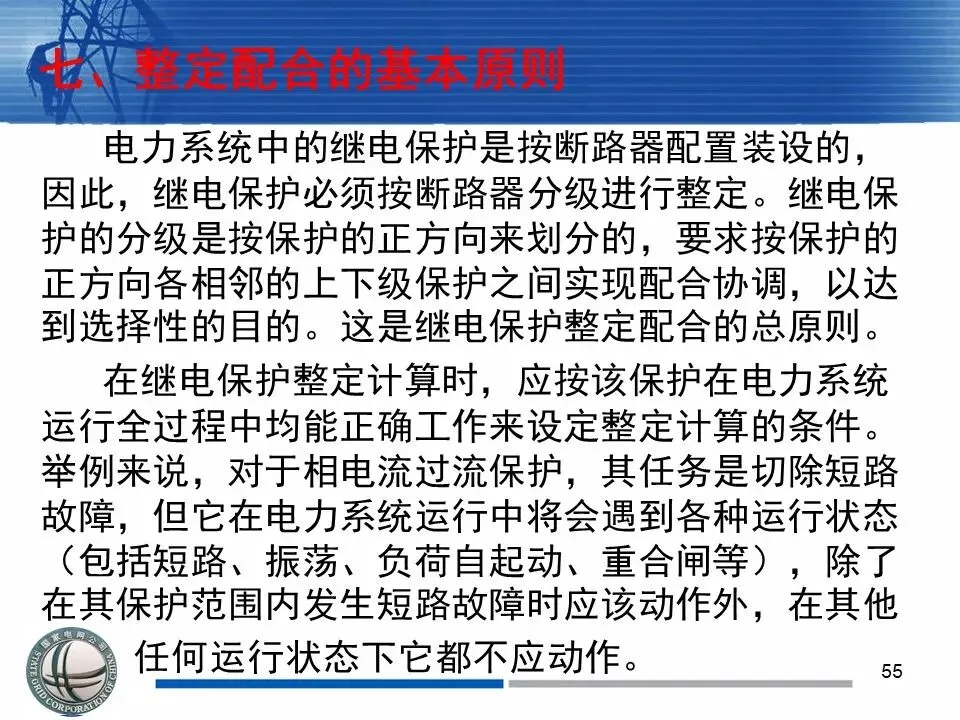

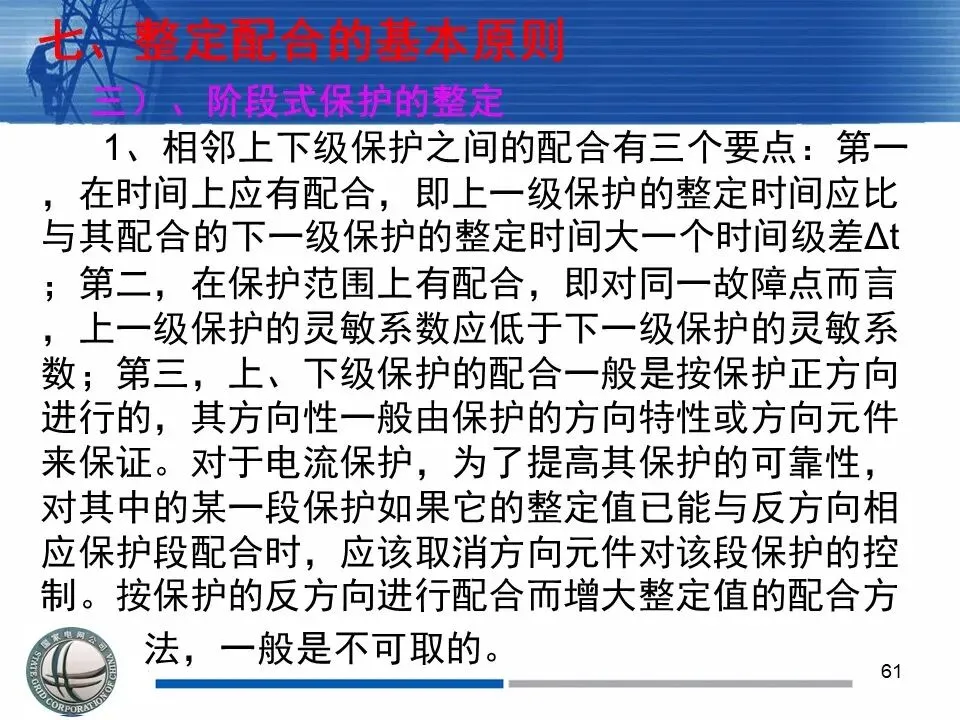

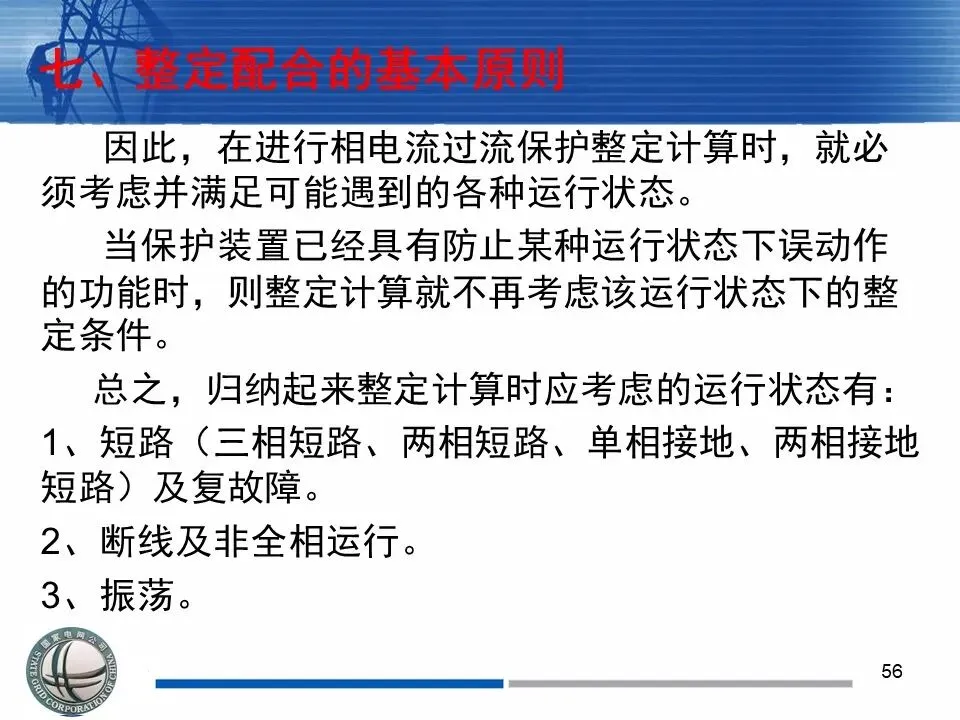

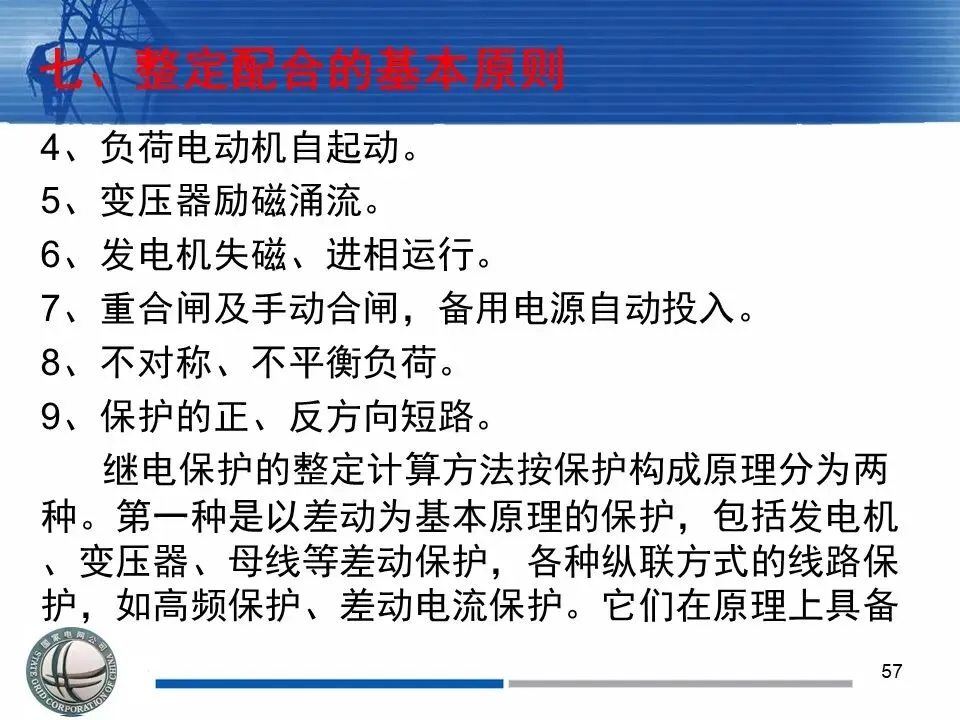

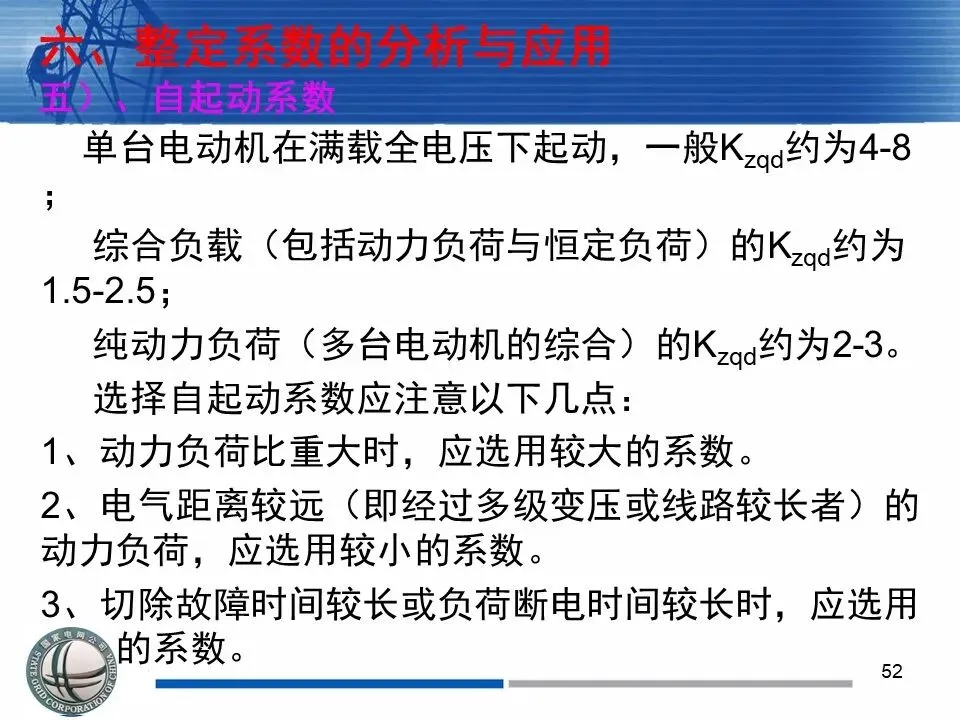

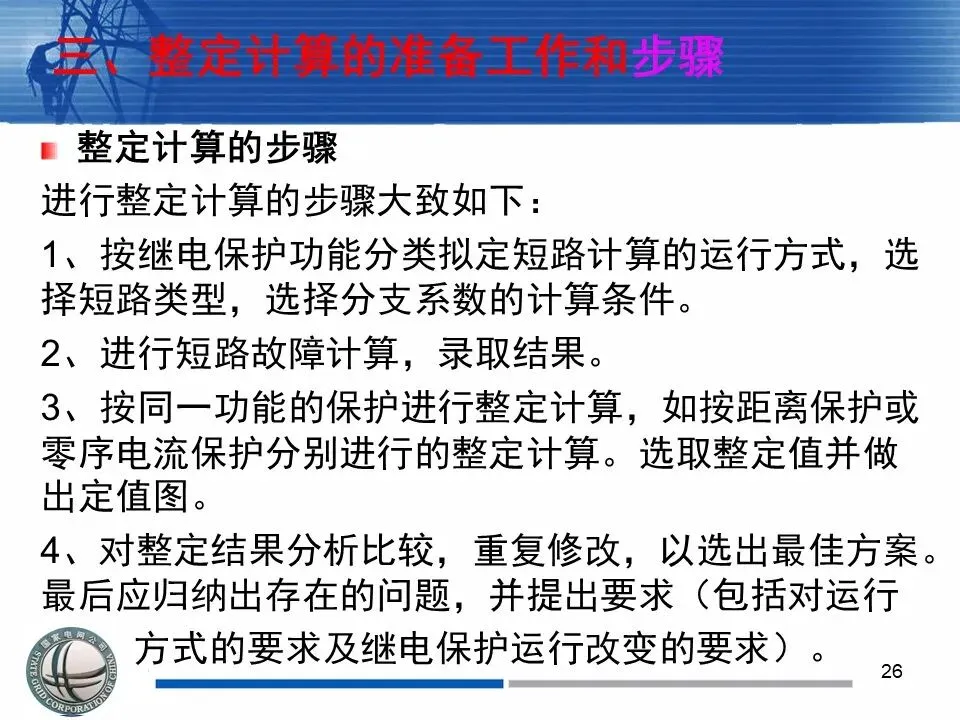

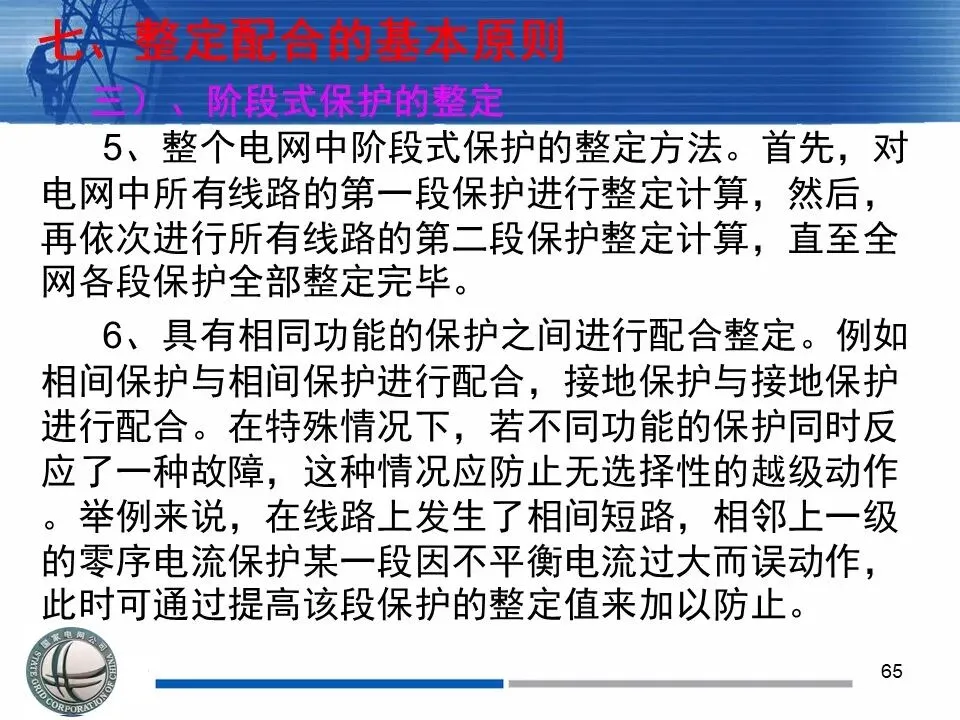

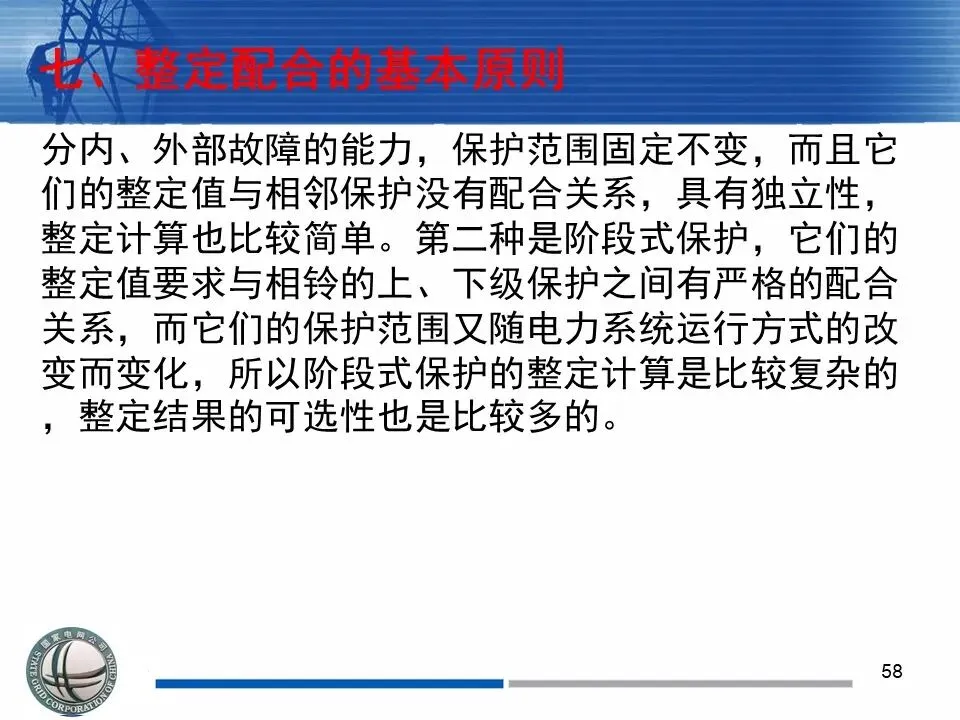

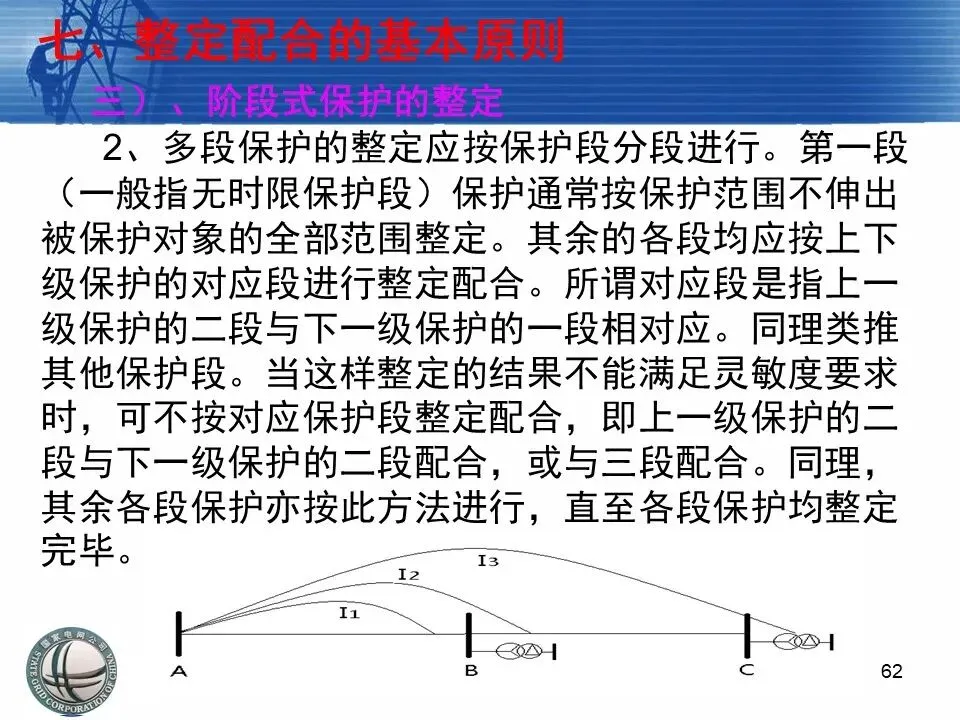

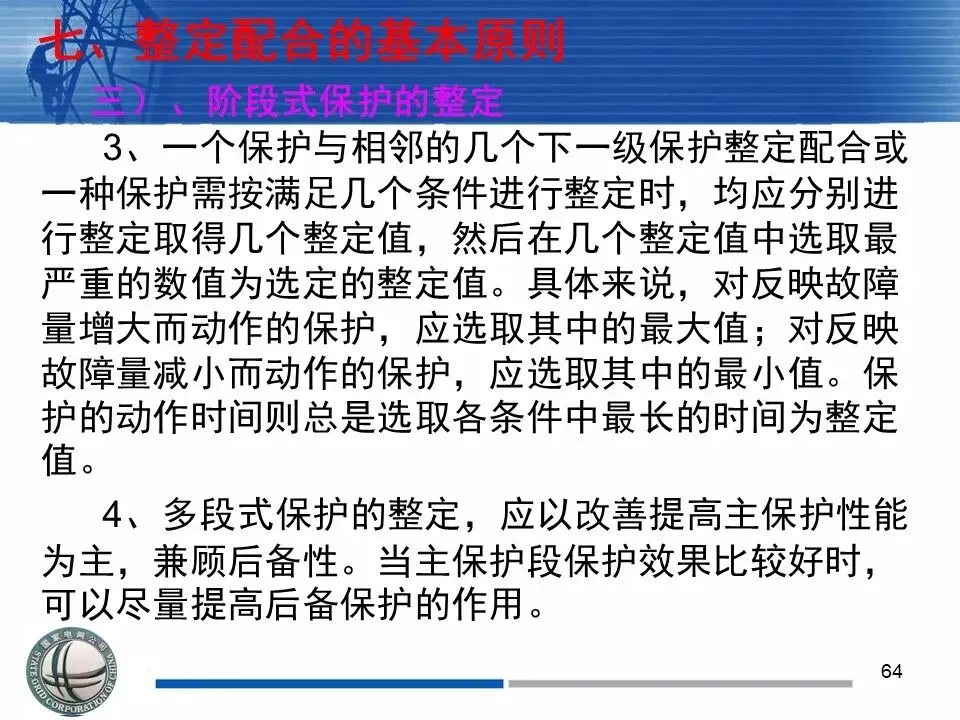

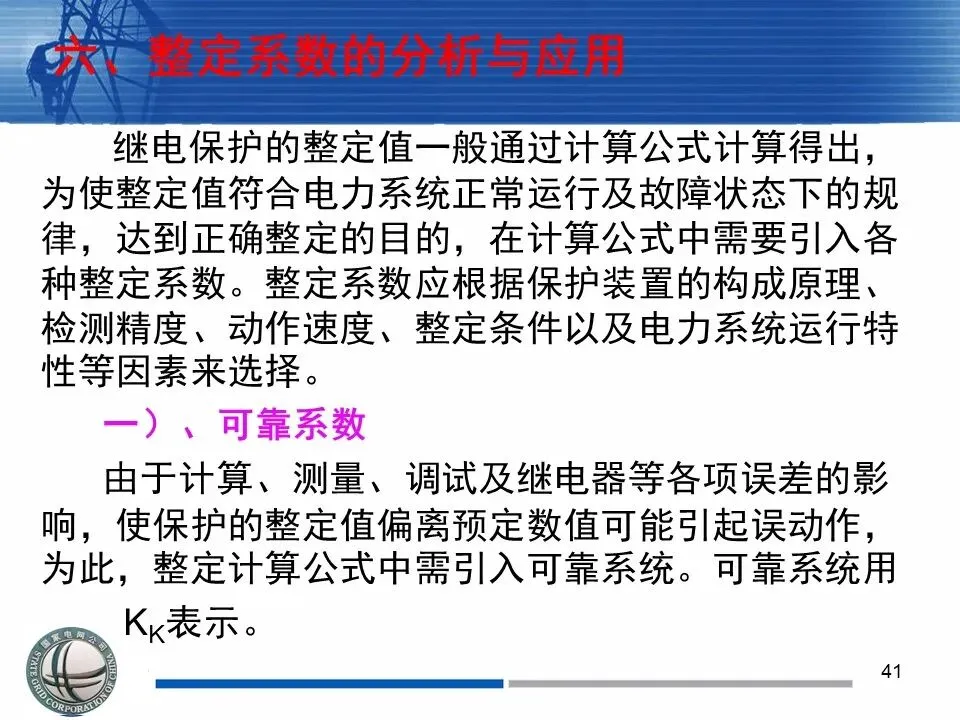

      对继电保护整定方案的评价，是以整体保护效果的优劣来衡量的，并不着眼于某一套继电保护的保护效果。有时以降低某一个保护装置的保护效果来改善整体保护的保护效果，也是可取的。一个整定方案由于整定配合的方法不同，会有不同的保护效果。因此，如何获得一个最佳的整定方案，将是从事继电保护整定计算工作的工程技术人员的研究课题，这是整定技巧的问题。

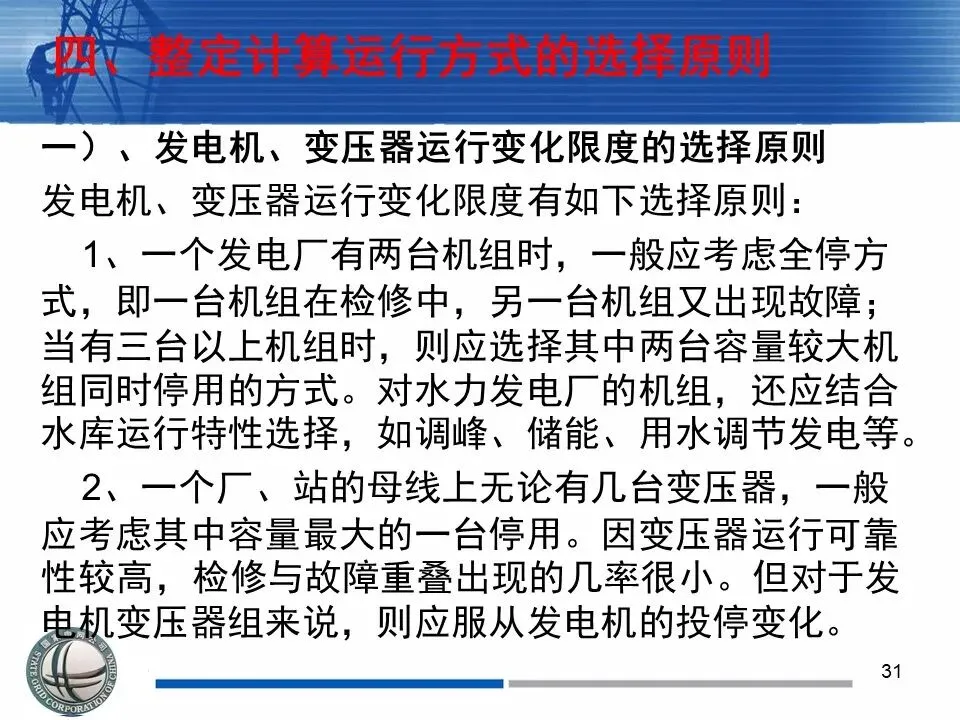

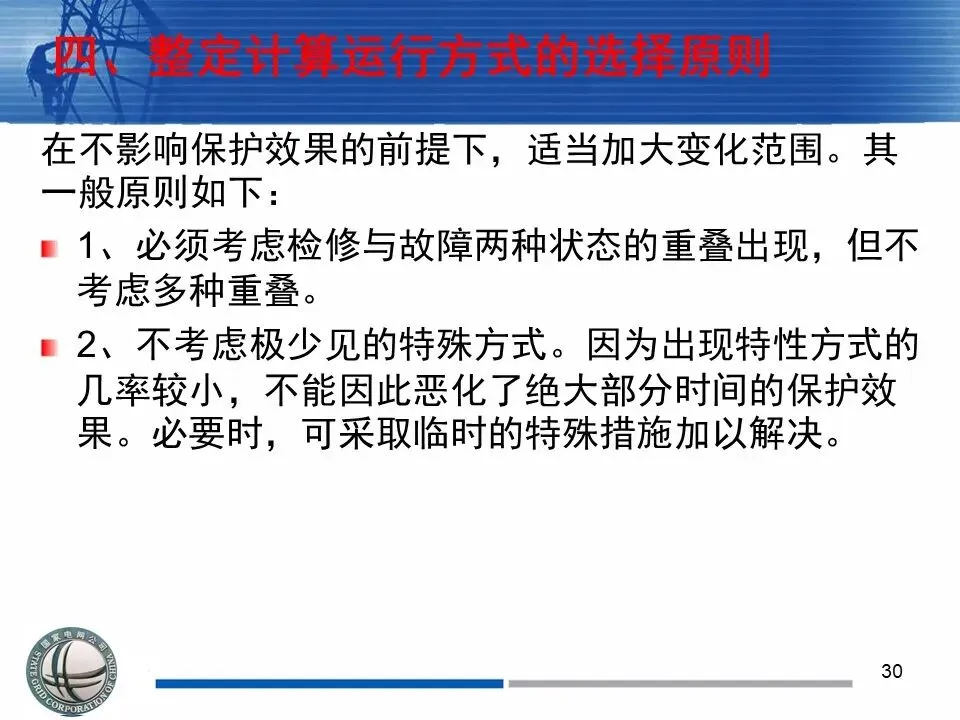

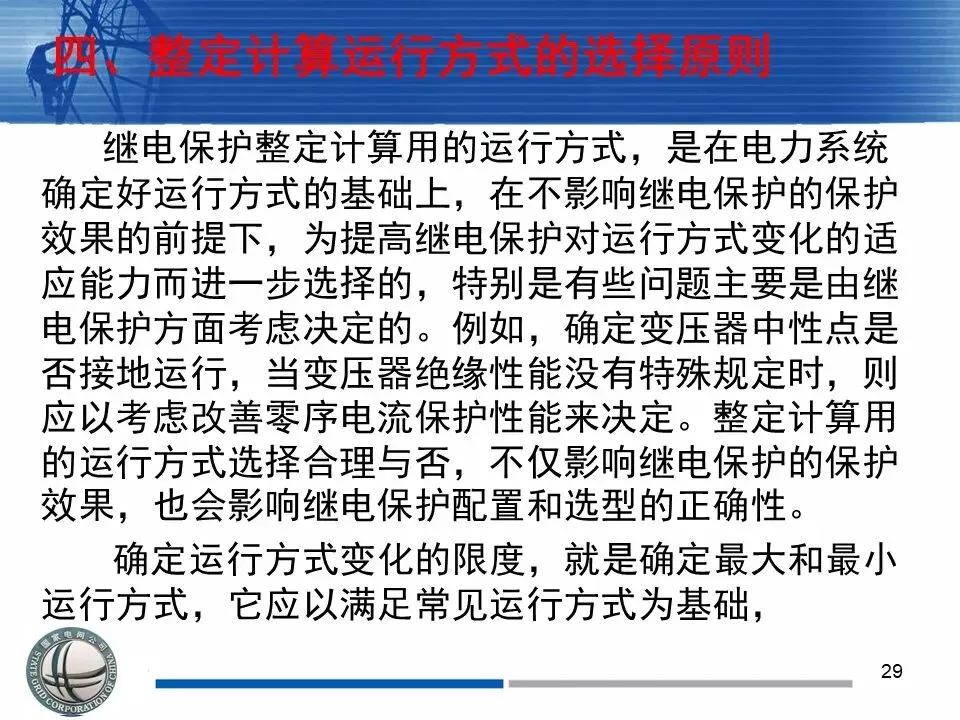

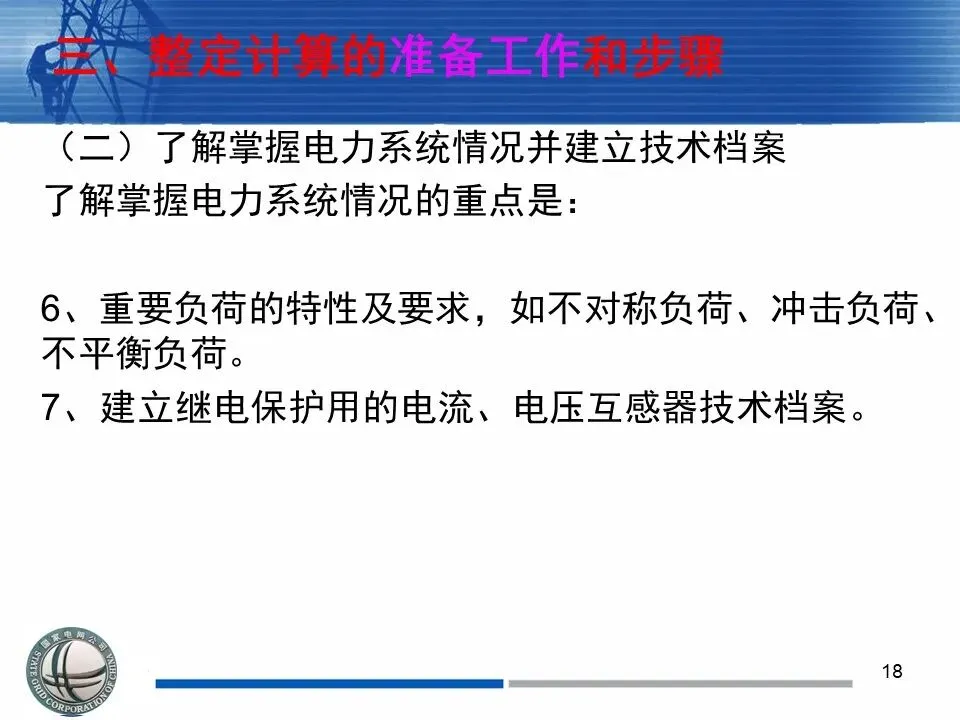

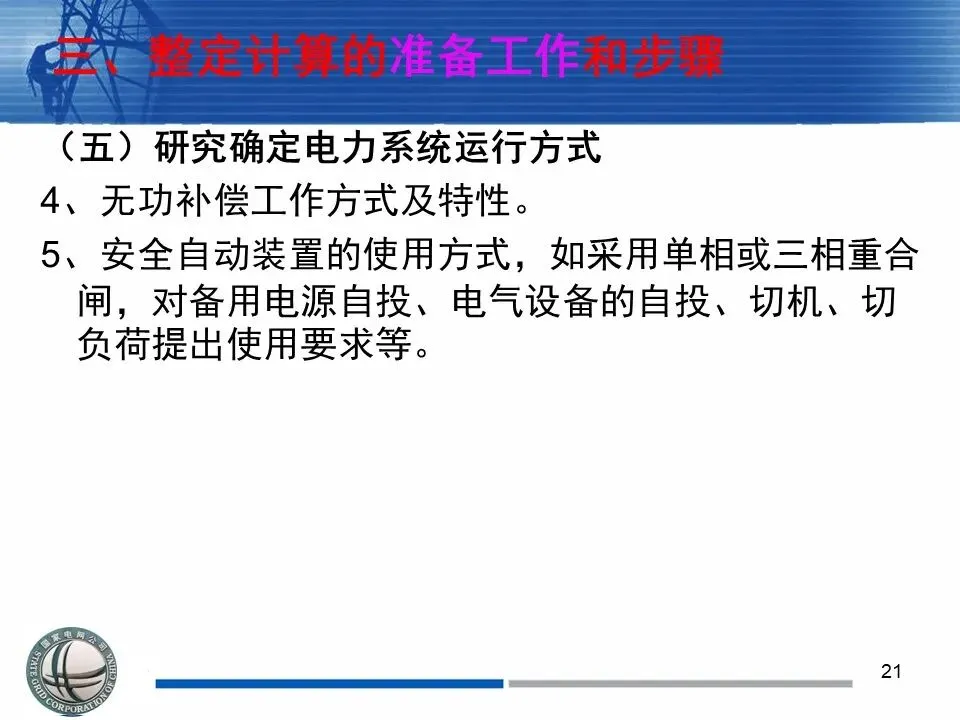

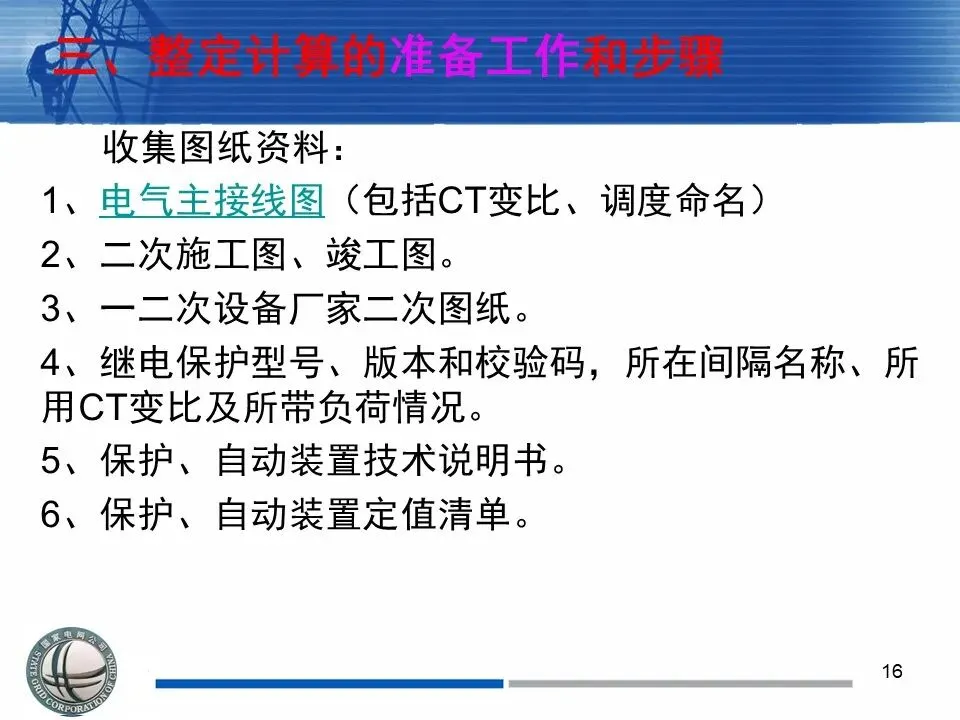

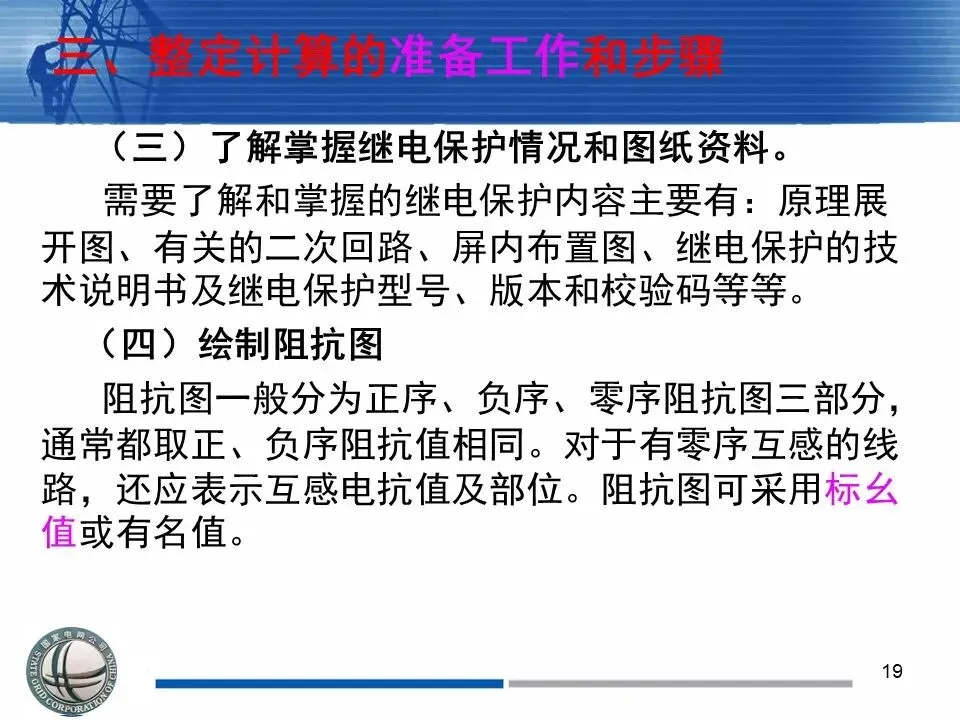

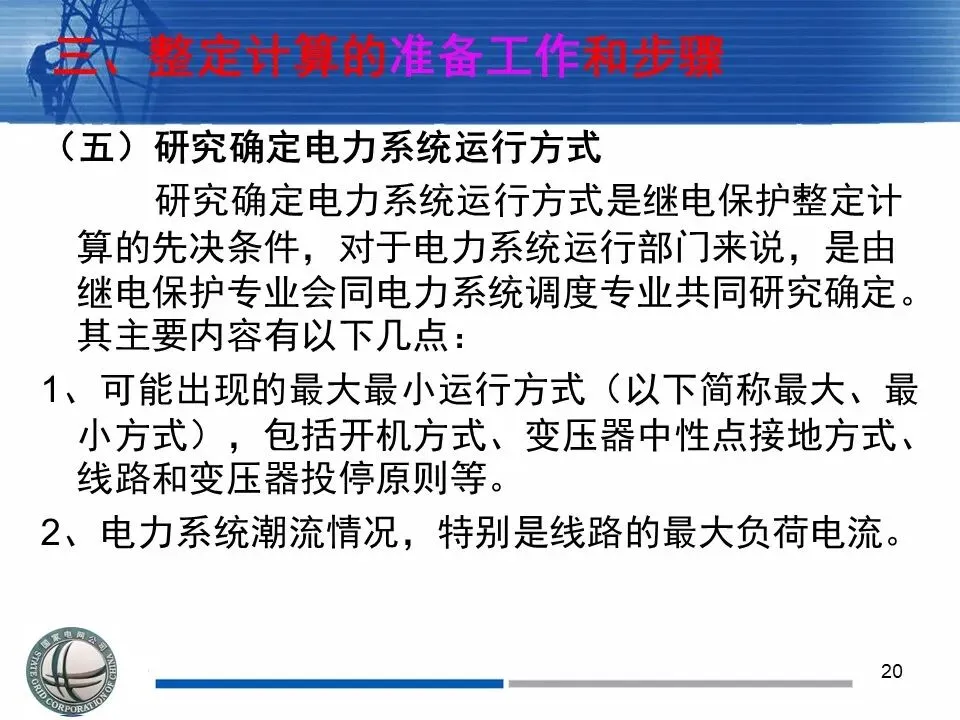

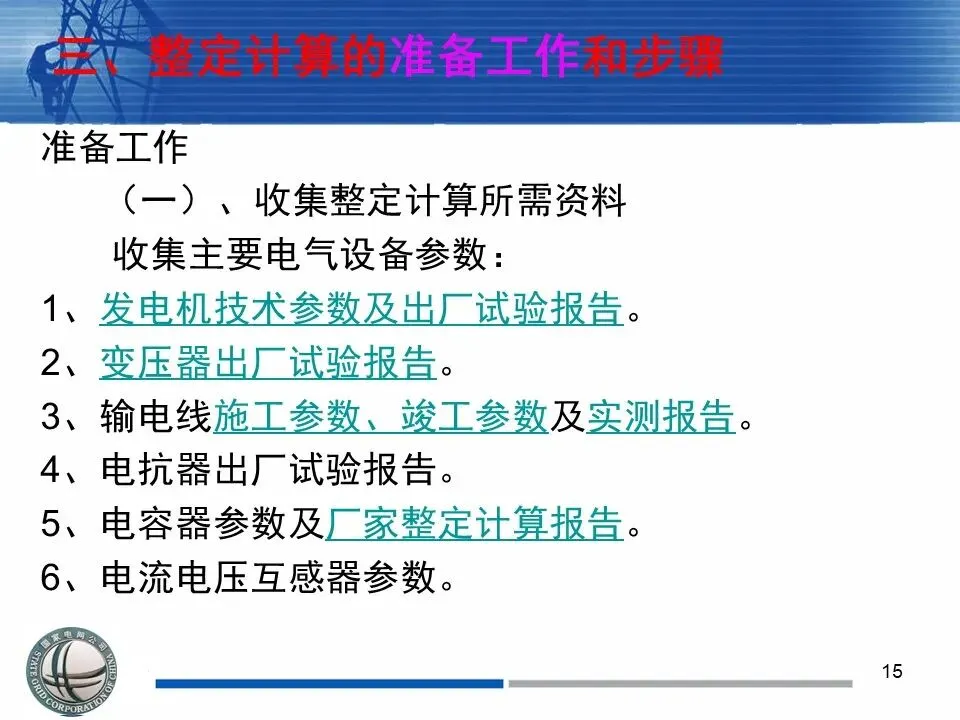

一）、发电机、变压器运行变化限度的选择原则

发电机、变压器运行变化限度有如下选择原则：

    1、一个发电厂有两台机组时，一般应考虑全停方式，即一台机组在检修中，另一台机组又出现故障；当有三台以上机组时，则应选择其中两台容量较大机组同时停用的方式。对水力发电厂的机组，还应结合水库运行特性选择，如调峰、储能、用水调节发电等。

    2、一个厂、站的母线上无论有几台变压器，一般应考虑其中容量最大的一台停用。因变压器运行可靠性较高，检修与故障重叠出现的几率很小。但对于发电机变压器组来说，则应服从发电机的投停变化。

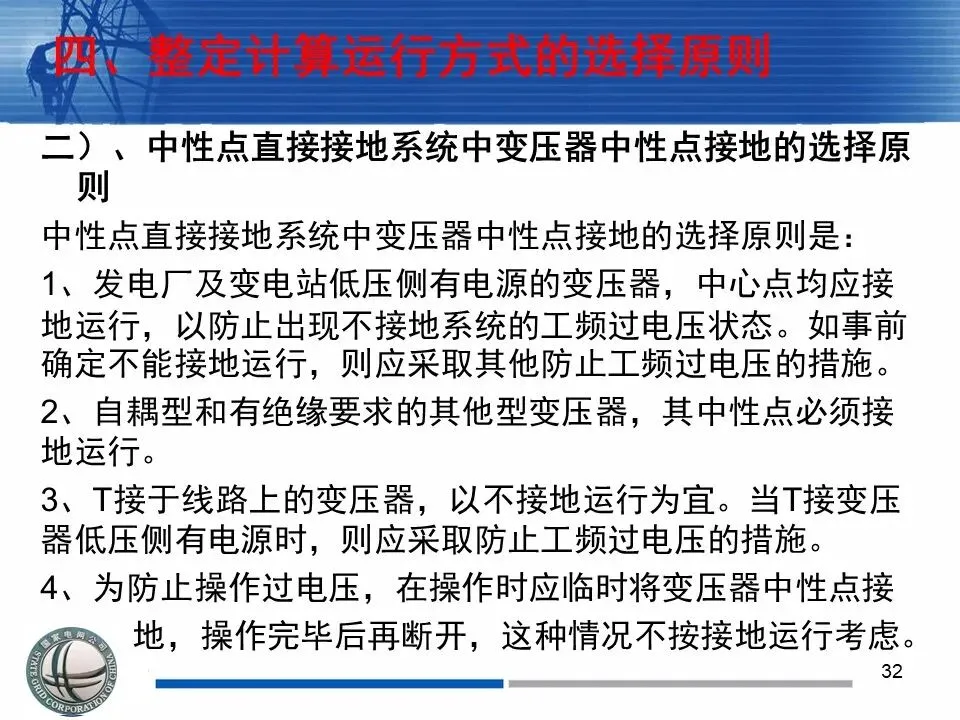

二）、中性点直接接地系统中变压器中性点接地的选择原则

中性点直接接地系统中变压器中性点接地的选择原则是：

1、发电厂及变电站低压侧有电源的变压器，中心点均应接地运行，以防止出现不接地系统的工频过电压状态。如事前确定不能接地运行，则应采取其他防止工频过电压的措施。

2、自耦型和有绝缘要求的其他型变压器，其中性点必须接地运行。

3、T接于线路上的变压器，以不接地运行为宜。当T接变压器低压侧有电源时，则应采取防止工频过电压的措施。

4、为防止操作过电压，在操作时应临时将变压器中性点接地，操作完毕后再断开，这种情况不按接地运行考虑。

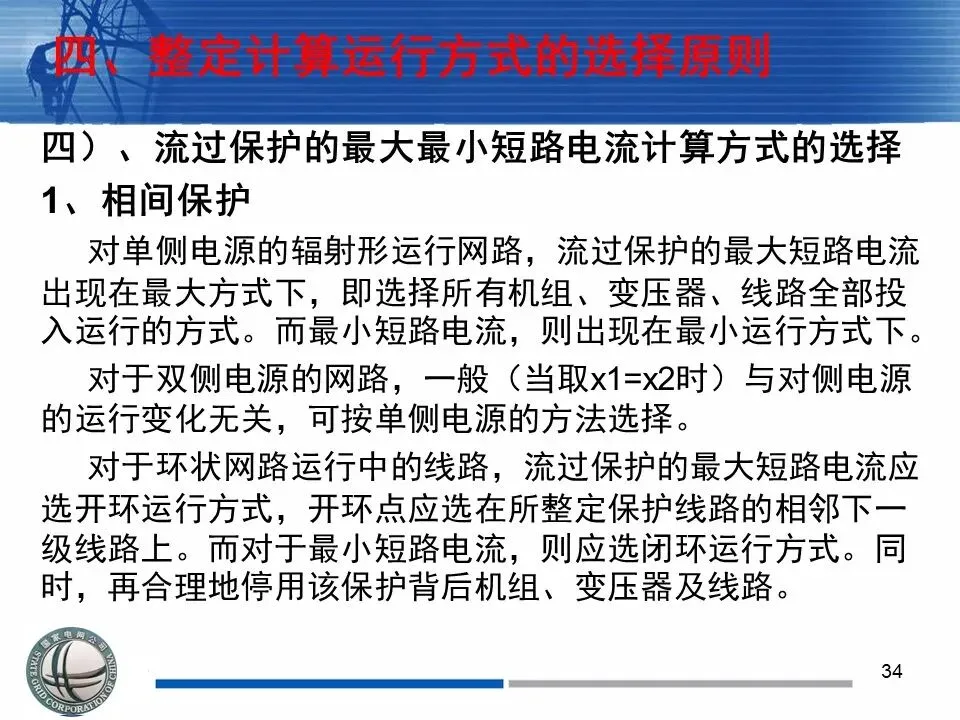

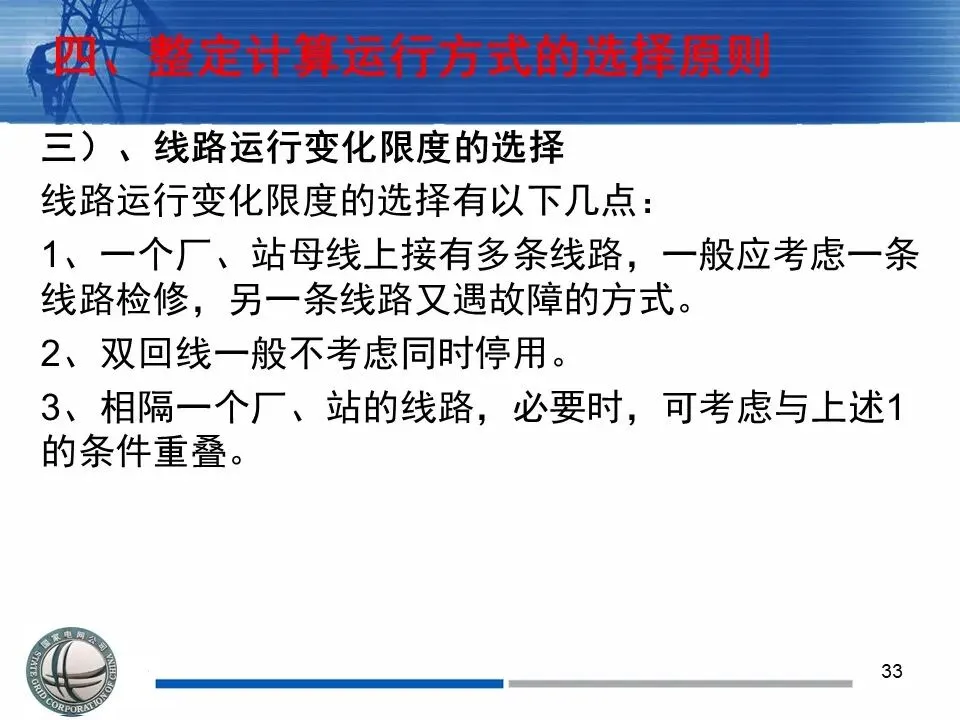

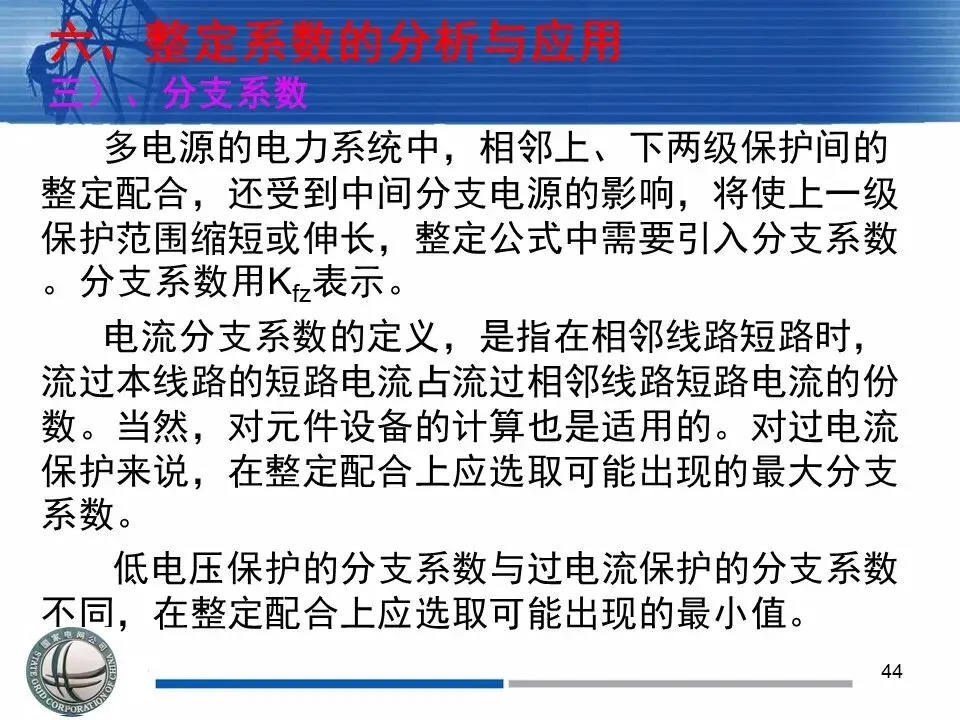

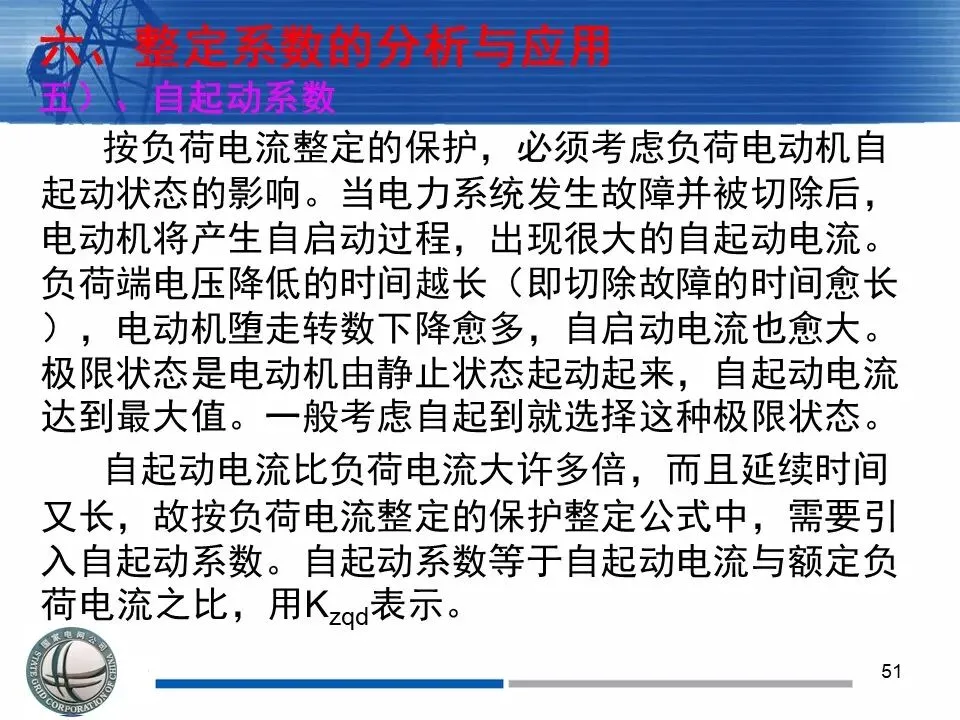

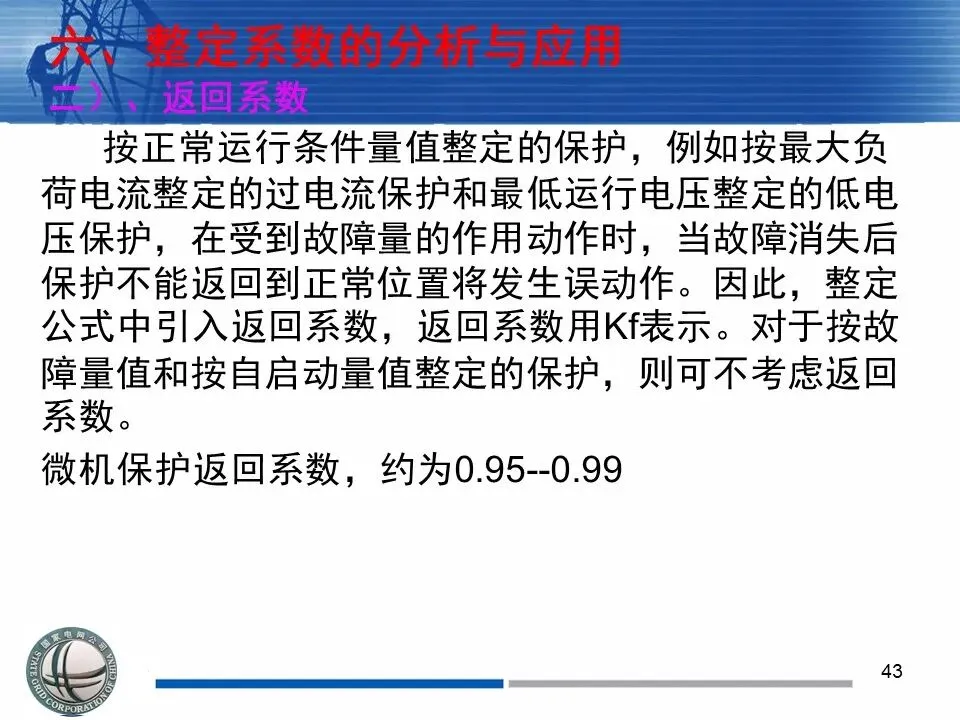

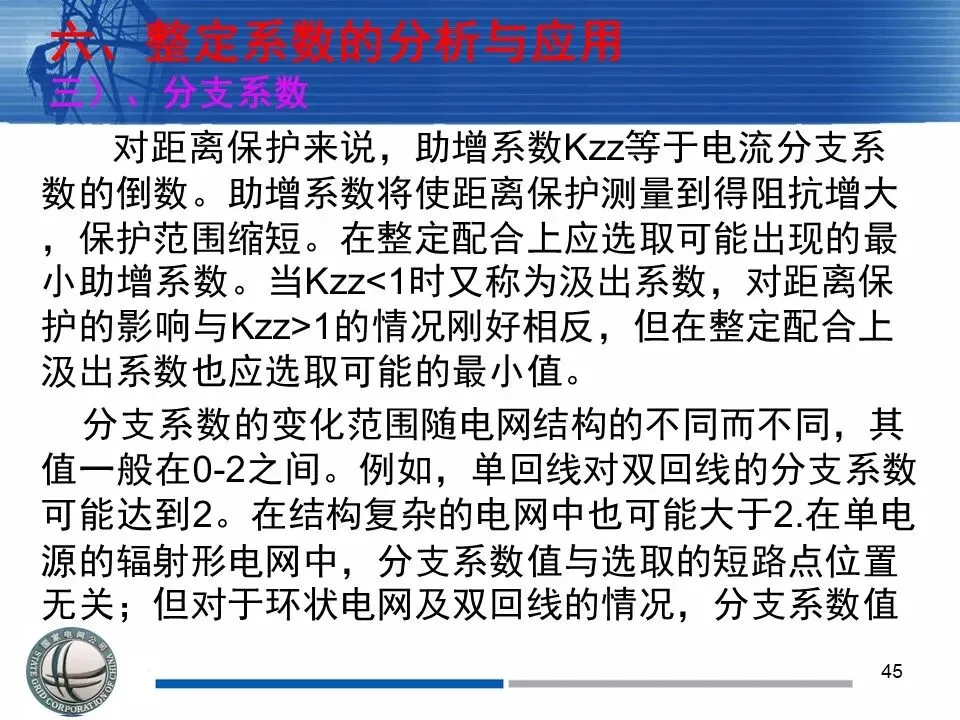

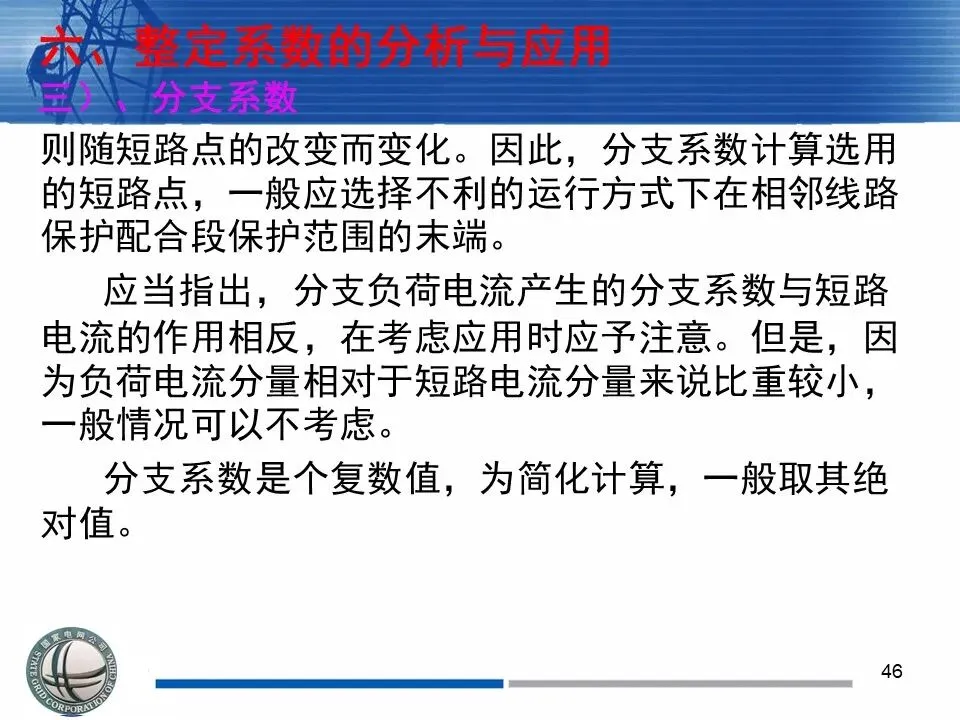

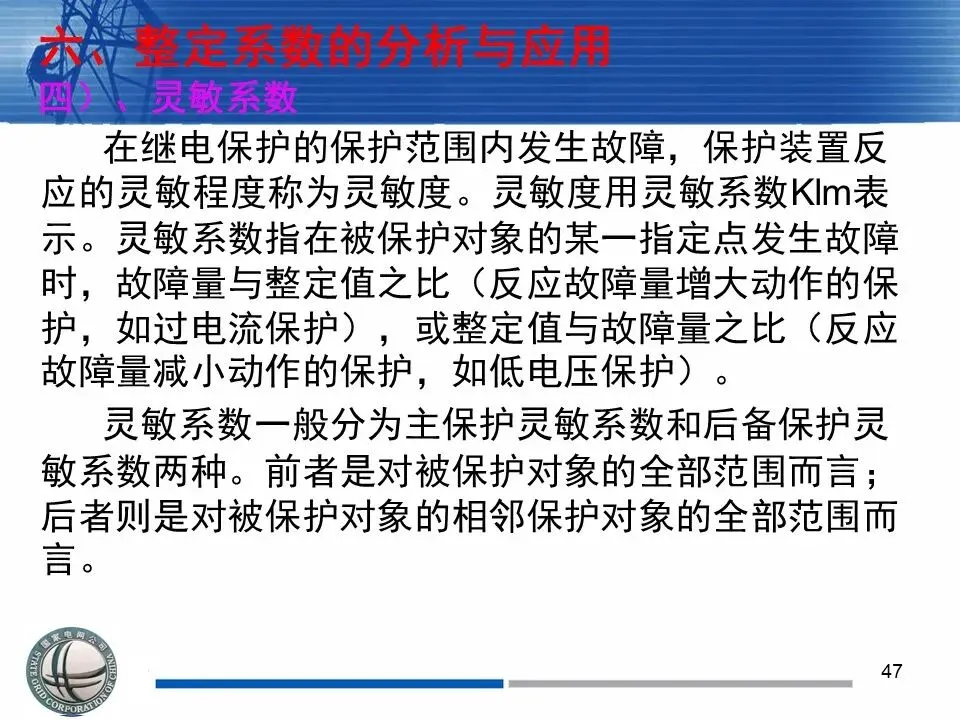

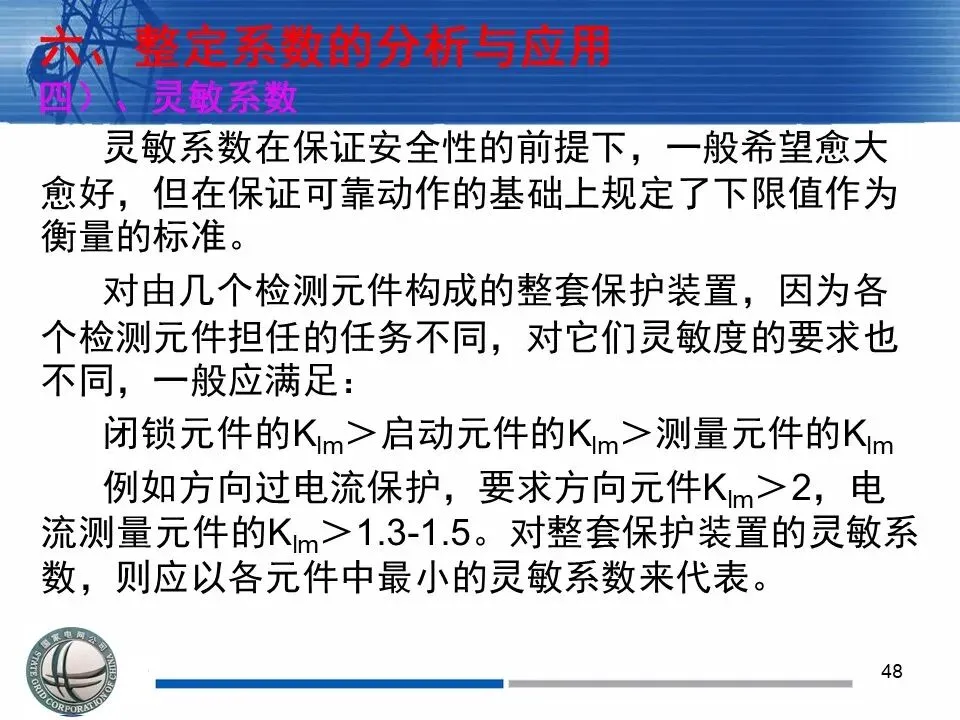

四）、流过保护的最大最小短路电流计算方式的选择

1、相间保护

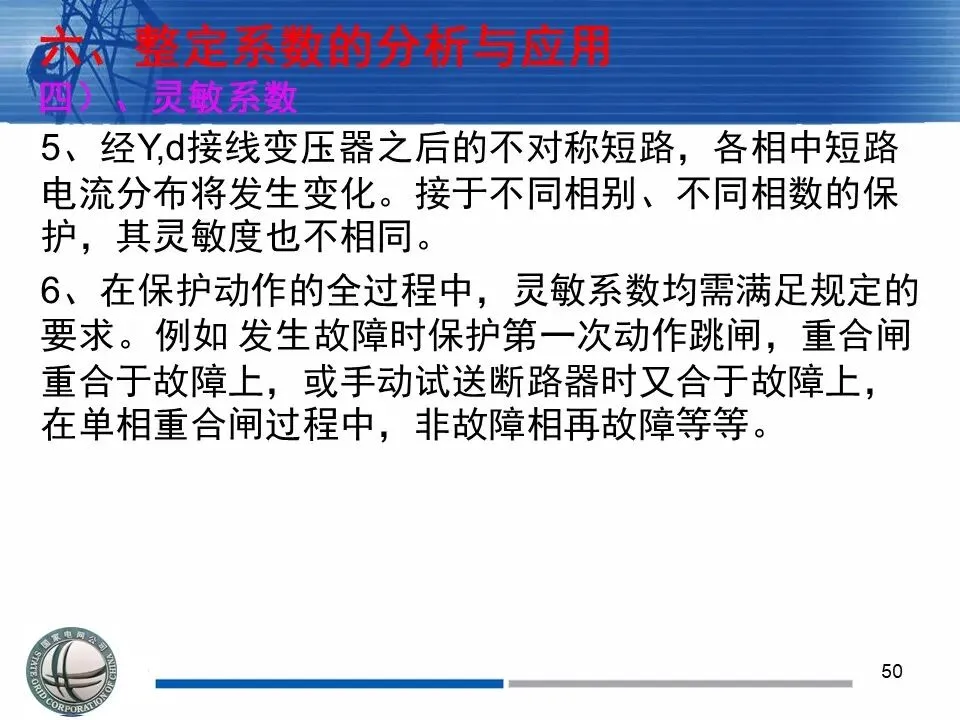

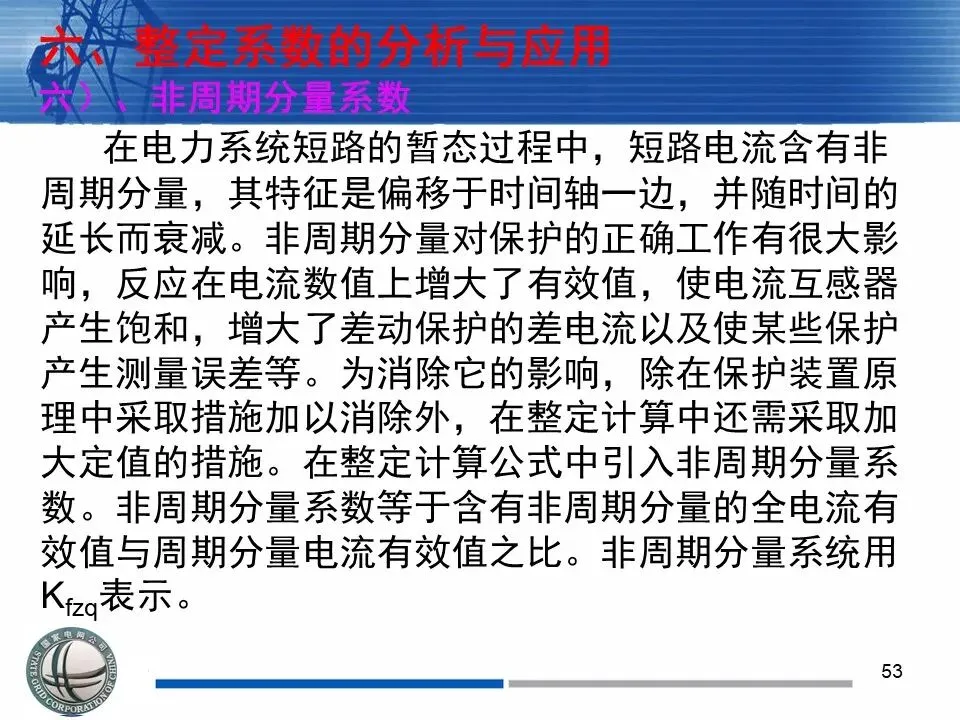

对单侧电源的辐射形运行网路，流过保护的最大短路电流出现在最大方式下，即选择所有机组、变压器、线路全部投入运行的方式。而最小短路电流，则出现在最小运行方式下。

对于双侧电源的网路，一般（当取x1=x2时）与对侧电源的运行变化无关，可按单侧电源的方法选择。

对于环状网路运行中的线路，流过保护的最大短路电流应选开环运行方式，开环点应选在所整定保护线路的相邻下一级线路上。而对于最小短路电流，则应选闭环运行方式。同时，再合理地停用该保护背后机组、变压器及线路。

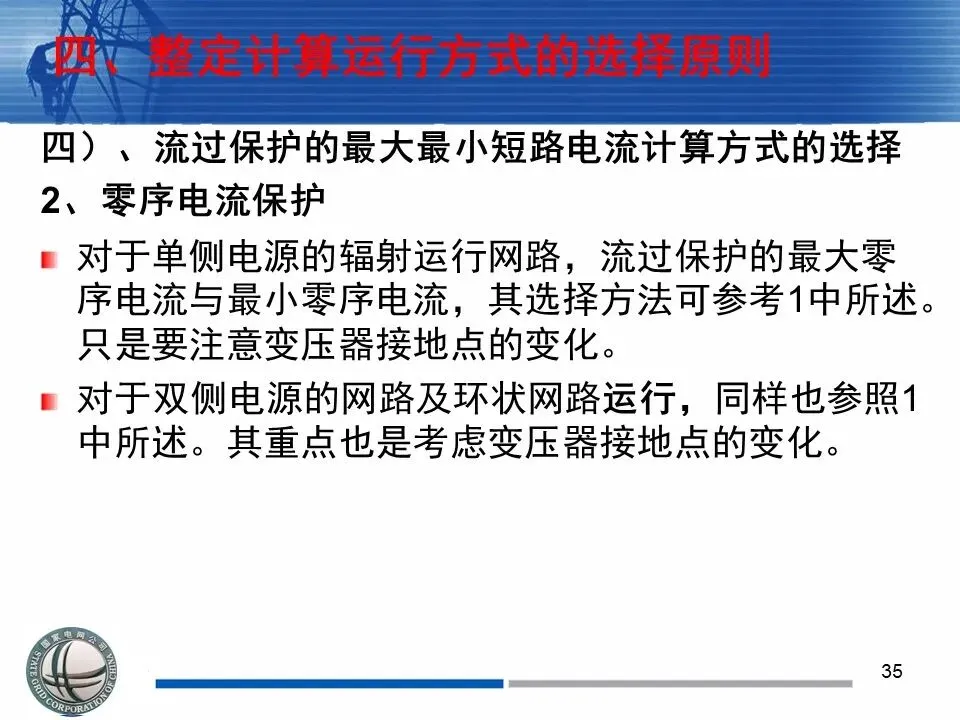

2、零序电流保护

对于单侧电源的辐射运行网路，流过保护的最大零序电流与最小零序电流，其选择方法可参考1中所述。只是要注意变压器接地点的变化。

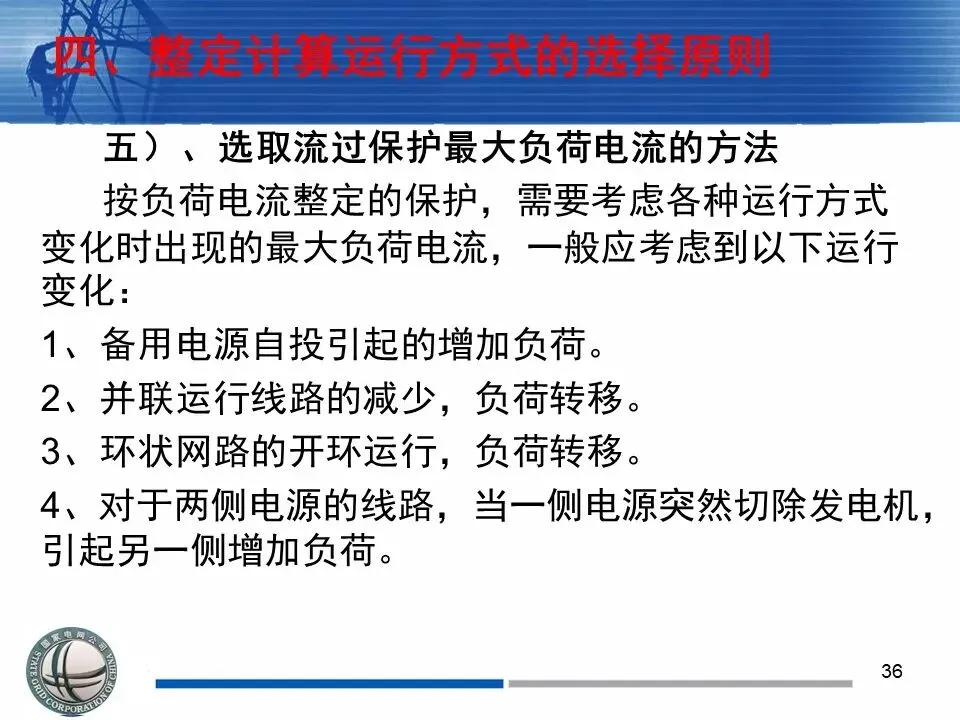

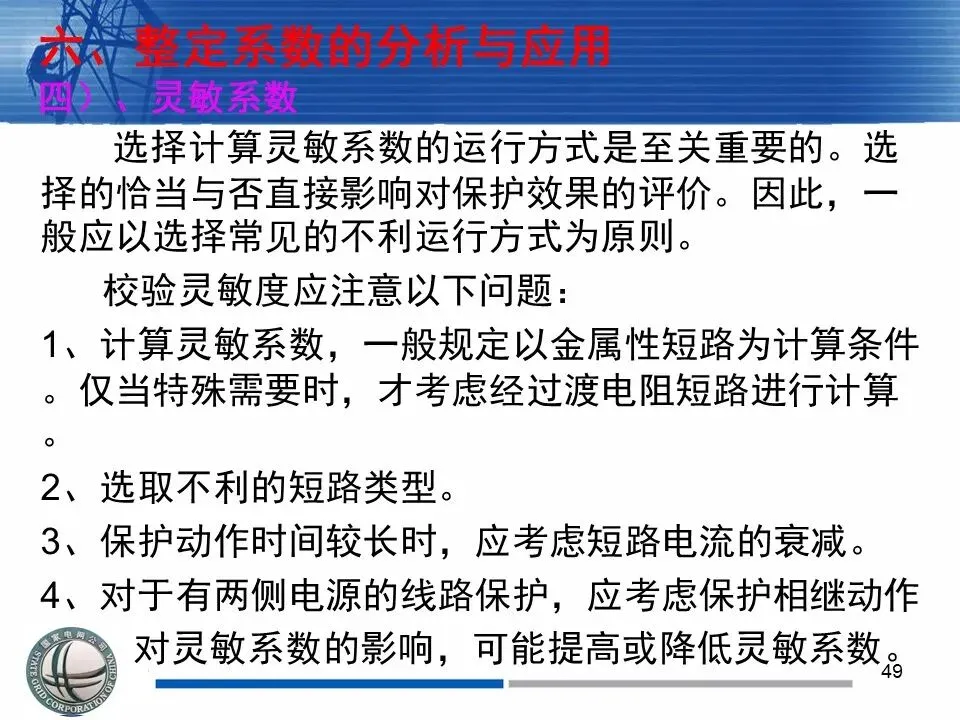

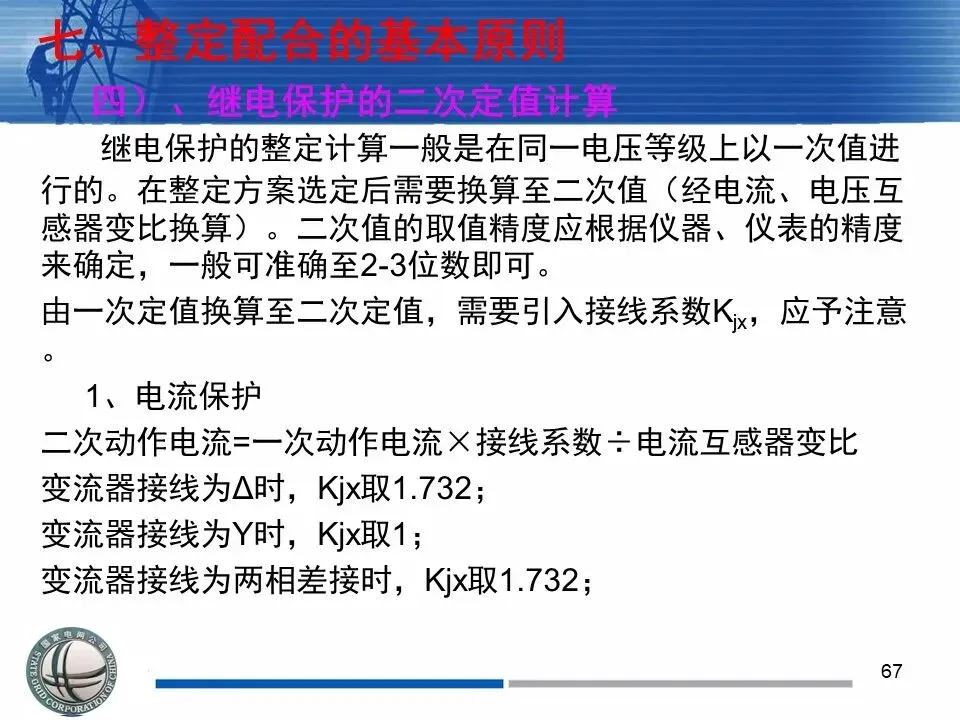

对于双侧电源的网路及环状网路运行，同样也参照1中所述。其重点也是考虑变压器接地点的变化。
