焊接坡口与焊接变形PPT

在焊接生产现场，有两个核心要点直接影响产品质量、使用寿命，甚至生产效率——焊接坡口与焊接变形。

无论是前期的坡口设计、中期的焊接操作，还是后期的变形矫正，每一步都容不得马虎。很多时候，产品出现未焊透、变形超标等问题，根源都出在这两个环节上。

今天，我们结合生产实操场景，把焊接坡口与焊接变形的核心知识点拆解得明明白白，新手能上手，老焊工能查漏补缺，建议收藏备用！

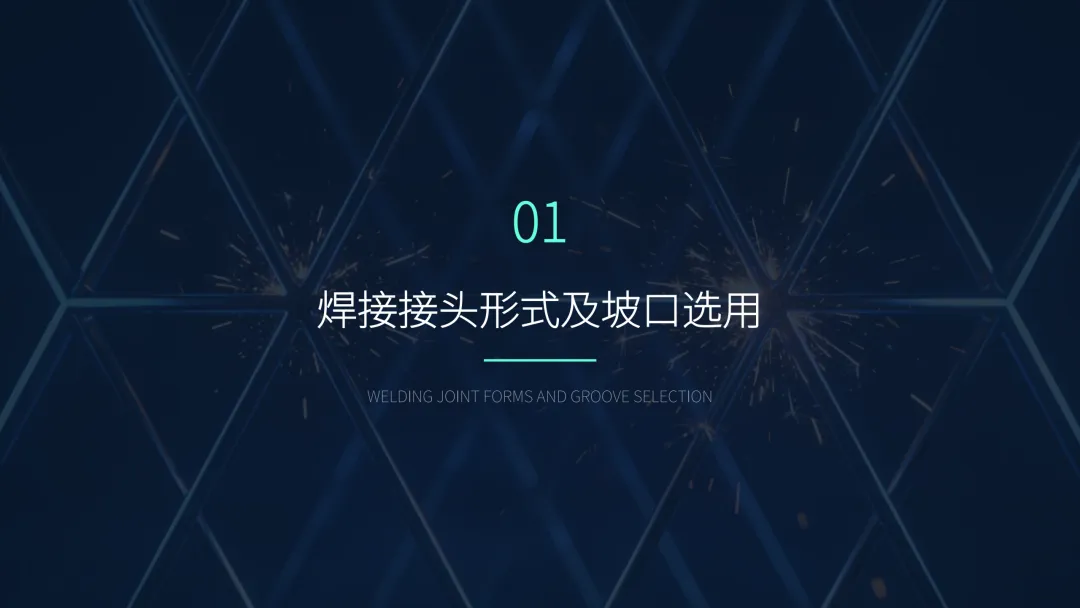

一、焊接接头形式及坡口选用（实操重点，必记！）

焊接接头是焊接结构的“连接枢纽”，接头形式选对了、坡口设计合理了，后续焊接才能少出问题。生产中最常用的接头有4种，对应不同场景和坡口形式，一次性讲清：

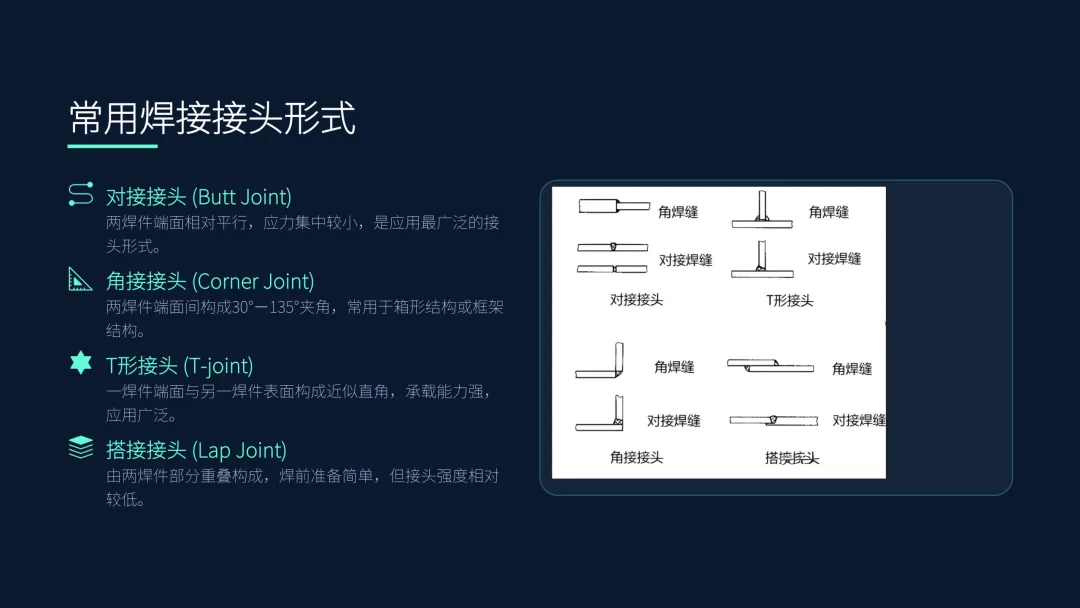

（一）4种常用焊接接头，适配场景一目了然

对接接头：应用最广，承力首选定义：两焊件端面相对平行对接，是生产中用得最多的接头形式。适用场景：承受较大载荷、要求焊透的结构，比如管道拼接、钢板对接。坡口形式：I形、V形、X形、U形、双U形（板厚越大，坡口越复杂，核心是保证根部焊透）。

角接接头：转折连接，灵活适配定义：两焊件端面间构成30°－135°夹角，多用于构件转折处。适用场景：箱体、框架转角等需要转折连接的部位。坡口形式：不开坡口、单边V形、V形、K形（薄件可不开坡口，厚件必须开坡口保证焊透）。

T形接头：仅次于对接，梁柱常用定义：一焊件端面与另一焊件表面构成近似直角，应用频率仅次于对接接头。适用场景：梁柱连接、支架焊接等。实操重点：板厚＜3mm的T形接头可不开坡口；十字接头本质是两个T形接头的组合，要注意焊缝交叉处的应力分散，避免开裂。

搭接接头：简单连接，受力有限定义：两焊件部分重叠构成，连接方式相对简单。适用场景：受力不大、要求简单连接的次要结构。实操要求：不开坡口的搭接接头，仅用于厚度12mm以下的不重要结构；若重叠面积较大，必须用塞焊或内角焊，才能保证连接强度。

（二）坡口的核心作用+选用原则，新手不踩坑

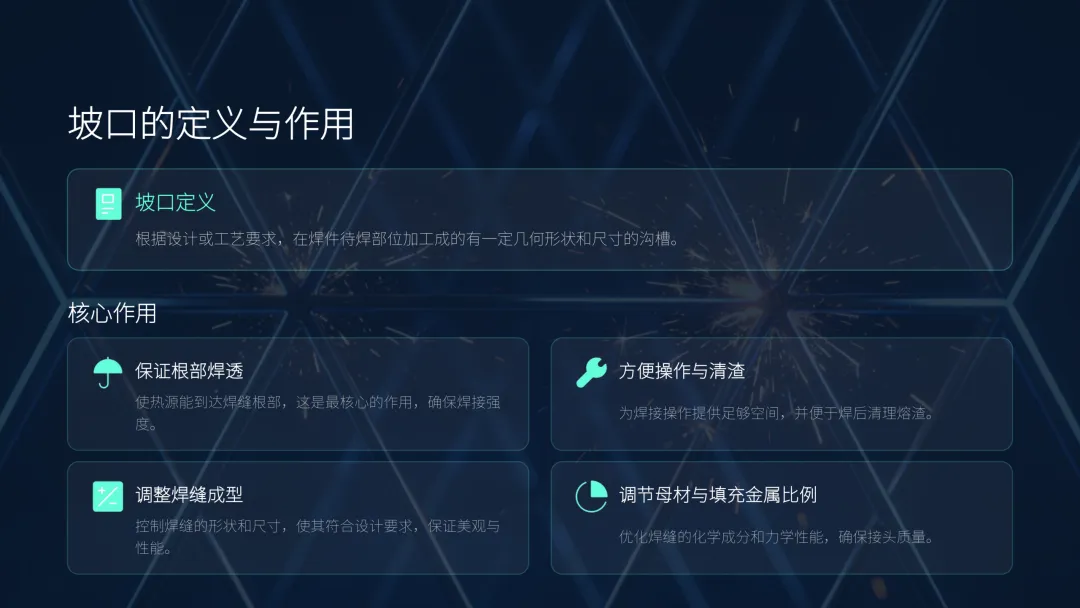

很多新手会问：为什么一定要开坡口？不开坡口不行吗？其实，坡口的核心作用的是“保证焊接质量”，具体有4点，缺一不可：

✅ 确保根部焊透：让电弧、火焰等热源直达焊缝根部，避免未焊透、夹渣等致命缺陷（最核心作用）；

✅ 便于操作清渣：给焊工留出充足操作空间，同时方便清理焊渣，减少缺陷残留；

✅ 优化焊缝成型：调整焊缝成型系数，让焊缝表面平整、过渡圆滑，既好看又能提升受力性能；

✅ 降低焊接成本：合理分配母材与填充金属用量，减少焊材消耗和焊接工时。

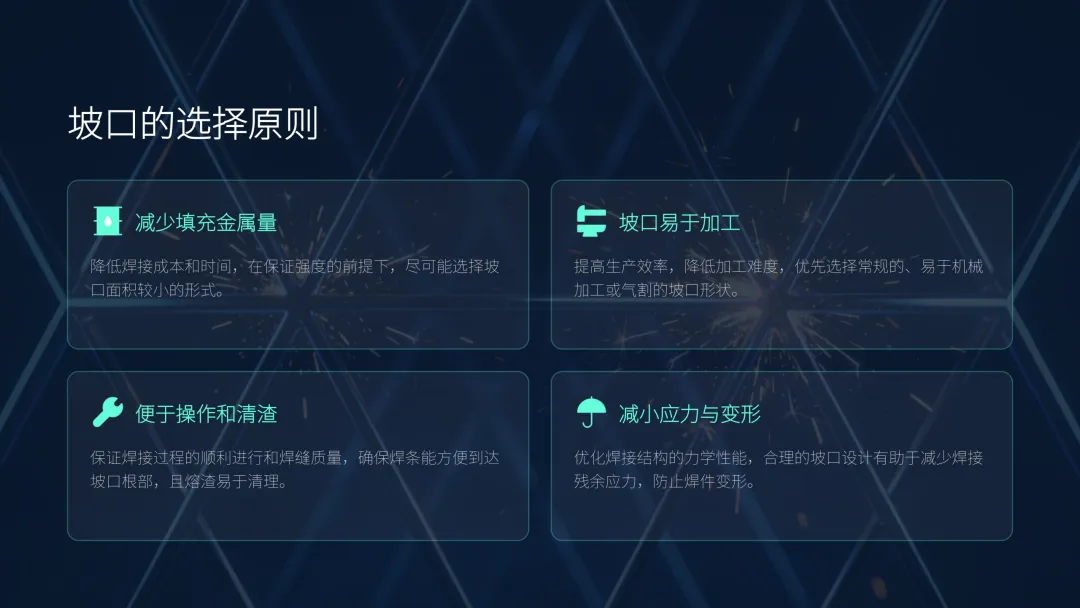

生产中选坡口，记住“降本、高效、易操作、减变形”4个核心原则，结合母材厚度、焊接方法，重点关注这4点：

减少填充金属量：保证焊透的前提下，尽量简化坡口，少用焊材、省工时；

便于加工：优先选易加工的坡口，适配车间现有设备，不增加加工难度；

便于操作：结合焊接位置（平焊、立焊等），选焊工好施焊、好清渣的坡口；

控制应力变形：避免坡口设计不合理，导致焊接应力集中、变形超标。

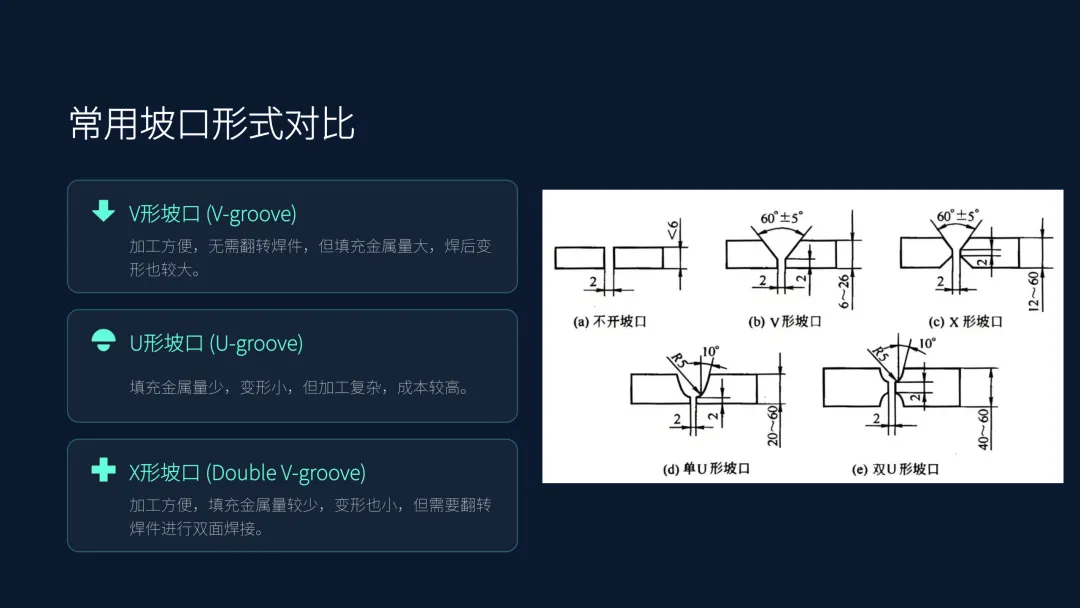

给大家整理了生产中最常用的3种坡口对比，实操时直接对照选：

📌 V形坡口：加工简单，不用翻转焊件，适配多种焊接位置；缺点是填充金属多，焊后变形较大（适合中薄板材）；

📌 U形坡口：填充金属少，变形小，焊接效率高；缺点是加工难度大、成本高（适合厚板材、对变形要求严的结构）；

📌 X形坡口：加工方便，填充少、变形小，适配厚板材；缺点是需要翻转焊件（适合有翻转条件的车间）。

（三）坡口制备方法，适配车间实操

坡口加工精度，直接影响后续焊接质量，必须严格按图纸和工艺要求来。不同制备方法适配不同场景，车间实操可直接参考：

剪边：适配I形坡口，用剪板机操作，效率高，适合厚度≤6mm的薄板材；

刨边：多用于厚板、中厚板坡口加工，精度高，适合板件对接坡口制备；

车削：专门用于管子、圆钢等圆形焊件，能保证坡口尺寸均匀，适合管道焊接；

氧-乙炔火焰切割：应用最广泛，可加工I形、V形、X形、K形坡口，适配各类板材、型材，操作简单、效率高，但需控制切割精度，避免坡口边缘毛刺、凹凸不平；

碳弧气刨：主要用于清根开槽，效率高，但劳动条件稍差，适合焊接后根部清理；

铲削/磨削：多用于焊接缺陷返修开槽，效率低，但精度高，能保证返修部位坡口质量。

二、焊接结构与坡口设计（从源头减少问题）

好的设计是减少焊接缺陷、控制变形的基础。这部分主要围绕“材料选择、接头工艺设计、坡口设计”三个核心，结合生产实操讲重点：

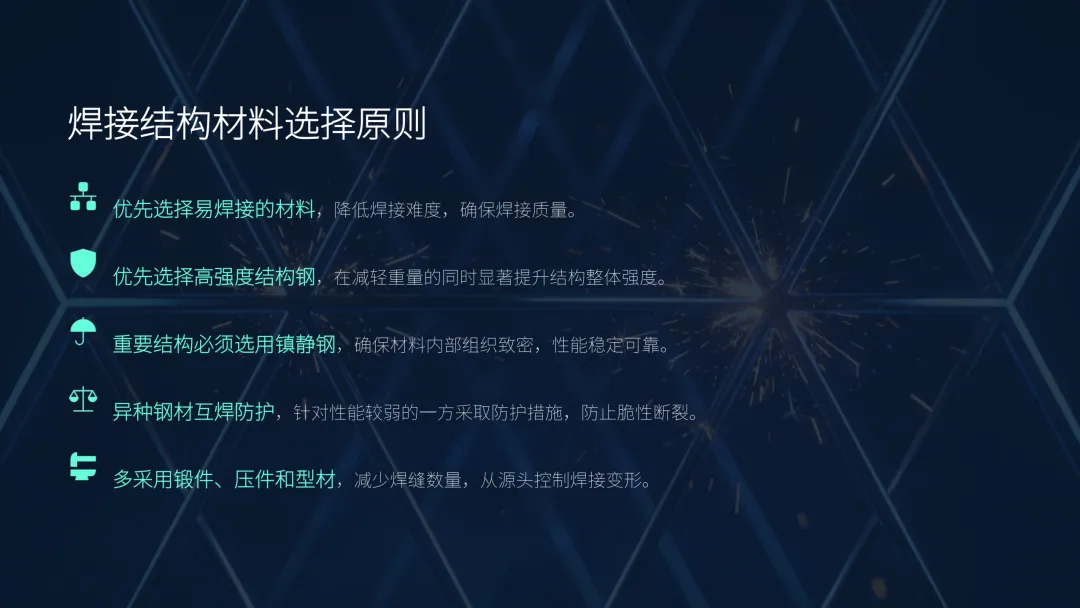

（一）焊接结构材料选择，5个原则记牢

满足使用要求的前提下，优先选易焊接的材料，降低焊接难度和缺陷率；
优先选用高强度结构钢，提升焊接结构的承载能力；
重要焊接结构（如承重构件、承压管道），必须选用镇静钢，保证材料性能稳定；
异种钢材互焊时，按性能偏弱的一侧制定焊接工艺，采取防护措施，避免出现裂纹；
多用锻件、压件、型材，减少焊缝数量，从源头降低焊接变形的可能性。

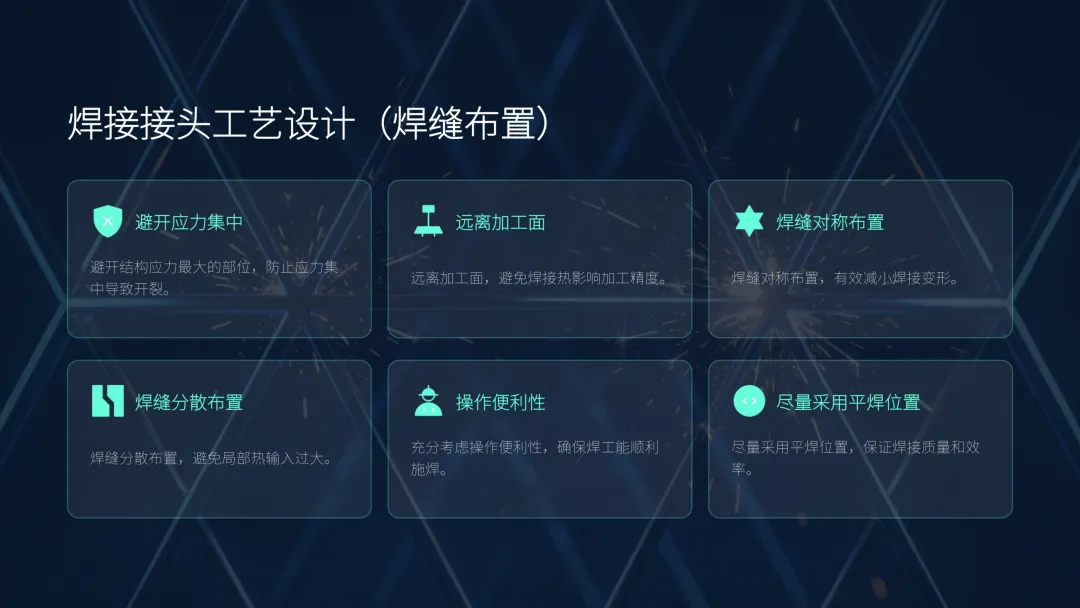

（二）焊接接头工艺设计，焊缝布置6个关键

焊缝布置不合理，很容易导致应力集中、变形超标，甚至焊缝开裂。这6个原则，生产中一定要严格遵循：

焊缝避开结构应力最大的部位，防止应力叠加导致焊缝开裂；
焊缝远离加工面，避免焊接热影响加工精度；
焊缝对称布置，能有效抵消焊接变形；
焊缝分散布置，不密集排布，避免局部热输入过大，导致板材变形；
布置焊缝时，充分考虑焊工操作空间，确保能顺利施焊；
尽量采用平焊位置，平焊效率最高、质量最稳定，能减少立焊、横焊带来的操作难度和缺陷。

（三）坡口设计重点，实操必掌握

坡口设计的核心是“增大熔深、保证强度、控制变形”，先分清两种焊缝，再掌握设计要点：

🔹 工作焊缝：与被连接元件串联，承担全部载荷，一旦断裂，结构就会失效，必须进行强度计算；

🔹 联系焊缝：与被连接件并联，只起连接作用，传递载荷小，断裂后结构不会立即失效，设计时兼顾经济性即可。

坡口设计3个核心要点，结合实操细节：

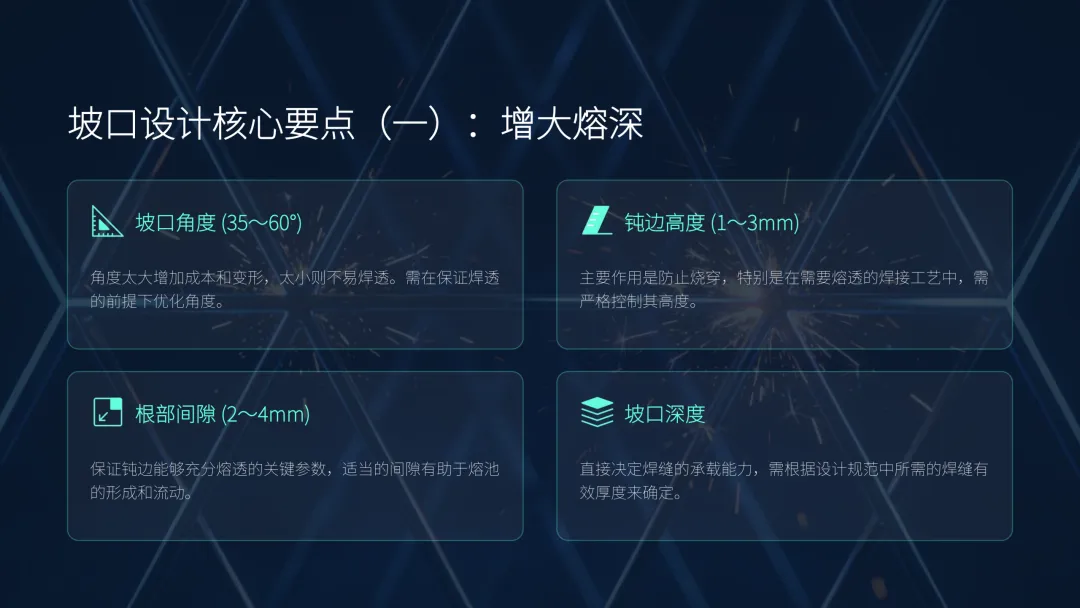

明确核心作用：增大熔深，提高焊缝截面有效厚度。以对接Y形坡口为例，坡口角度35～60°（角度太大增加加工和焊接成本，还会加大变形）；钝边高度1～3mm（需熔透时）；根部间隙2～4mm（保证钝边熔透，间隙太大易虚焊）；坡口深度根据所需焊缝厚度设定。

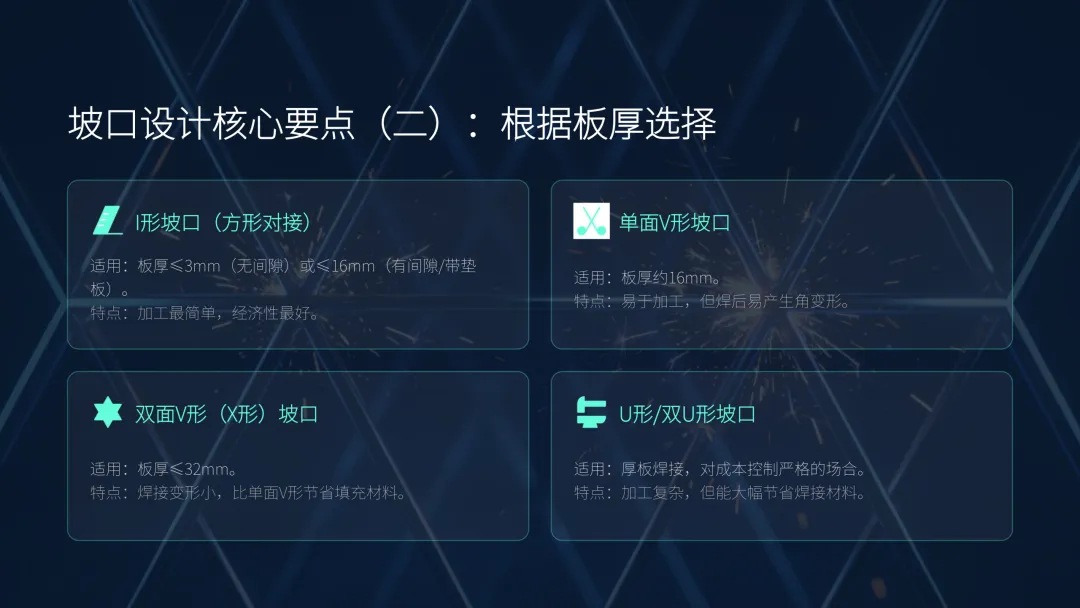

按板厚选坡口形式： - I形坡口（方形对接）：无间隙适合板厚＜3mm，有间隙/带垫板适合板厚＜16mm，经济性最好； - 单面V形坡口：适合板厚16mm左右； - 双面V形坡口：适合板厚32mm以下； - 单/双面U形坡口：加工难度大，但节省焊材，适合对焊材消耗有严格要求的场景； - 角焊缝：不开坡口经济性最好，厚板材用K形坡口更经济、疲劳强度高；要求完全焊透的丁字接头，用半V形坡口单面焊后清根焊满，比K形坡口更可靠。

遵循3大设计原则：经济性（少填焊材、提效率）、可加工性（优先选V形、X形，谨慎选U形）、防缺陷（避免角度过大、钝边过高，防止变形和未焊透）。

补充：焊缝大小设计也很关键。对接焊缝重要部位，遵循“等强原则”，有效厚度等于较薄板厚度；角焊缝最小焊脚尺寸与母材厚度相关（母材≤6mm时3mm，6～12mm时5mm），同时兼顾焊接可操作性。

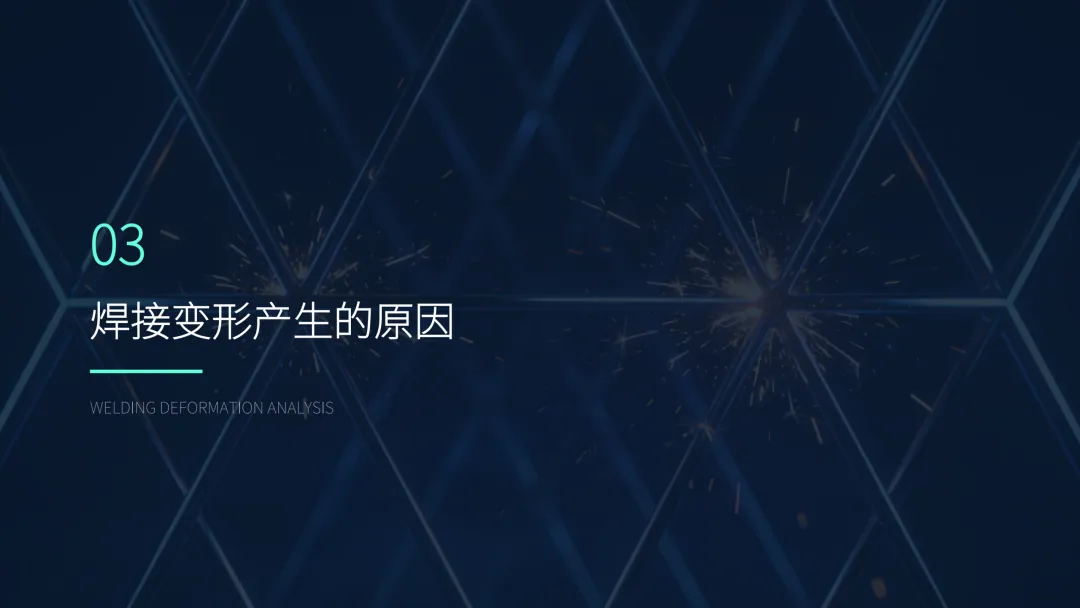

三、焊接变形产生的原因（找对根源，才能管控）

焊接变形是生产中最常见的问题之一，尤其是薄板焊接，变形超标会直接导致产品报废。先搞懂变形的类型和根源，才能针对性控制。

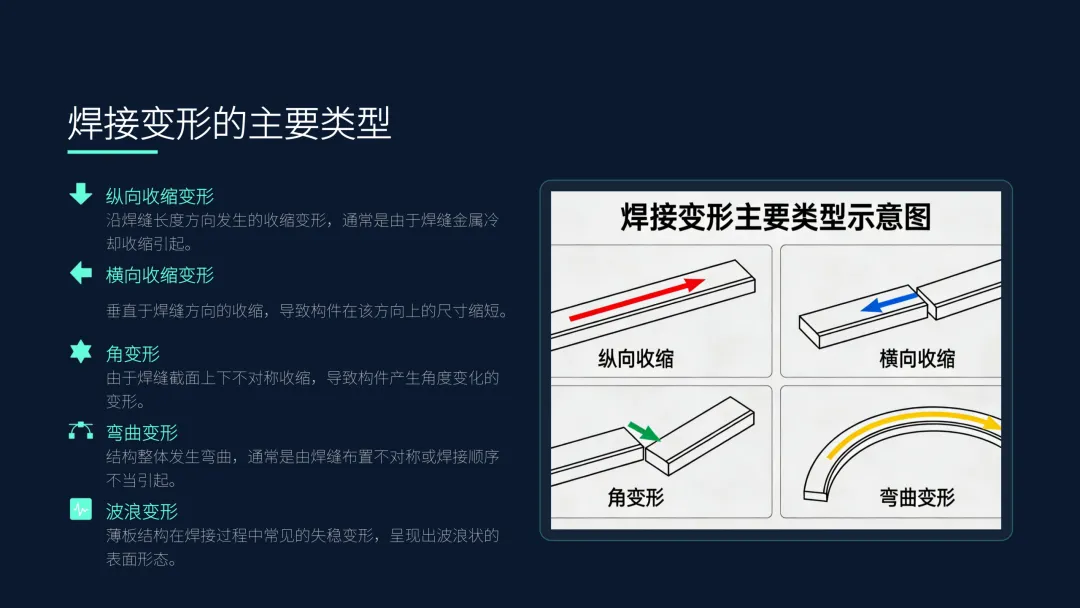

（一）常见焊接变形类型

生产中常见的变形有：纵向收缩变形、横向收缩变形、角变形、弯曲变形、波浪变形、扭曲变形。其中，复合板修补中，最常出现的是收缩变形、弯曲变形和波浪变形。

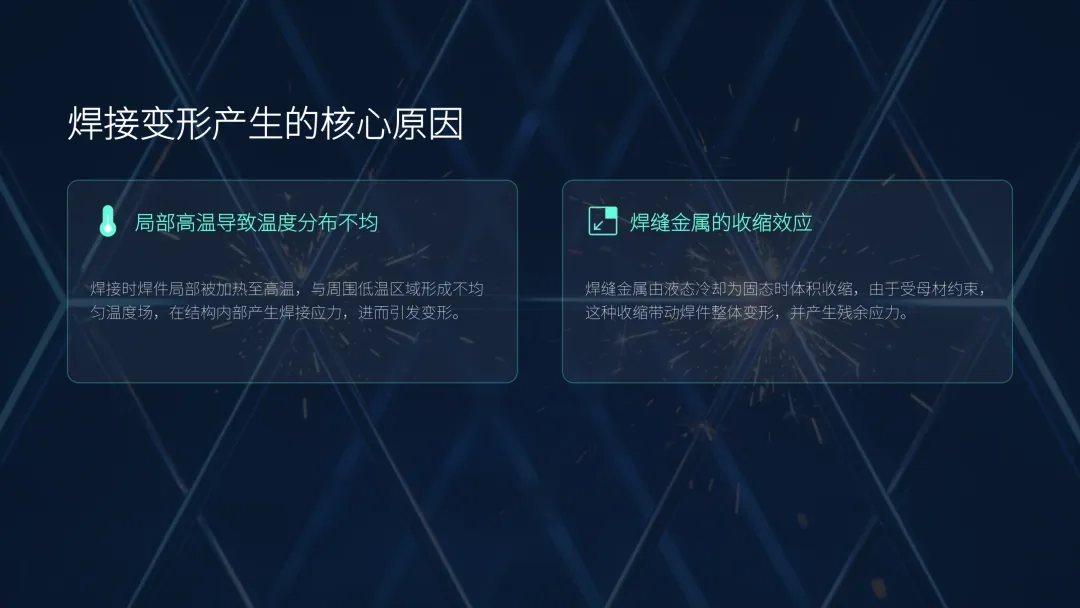

（二）变形产生的核心原因（2点讲透）

焊接变形的本质，是“应力+收缩”共同作用的结果，核心原因有两个：

局部高温加热：焊接时，热源集中在焊缝区域，导致焊件温度分布不均匀，结构内部产生焊接应力，进而引发变形（相当于“内部力量不平衡”导致的外部变形）；

焊缝金属收缩：焊缝金属从液态冷却到固态时，体积会自然收缩，但焊缝与母材紧密连接，无法自由收缩，这种收缩会带动整个焊件变形，同时产生残余应力（也就是常说的“缩边”），这是最主要的原因。

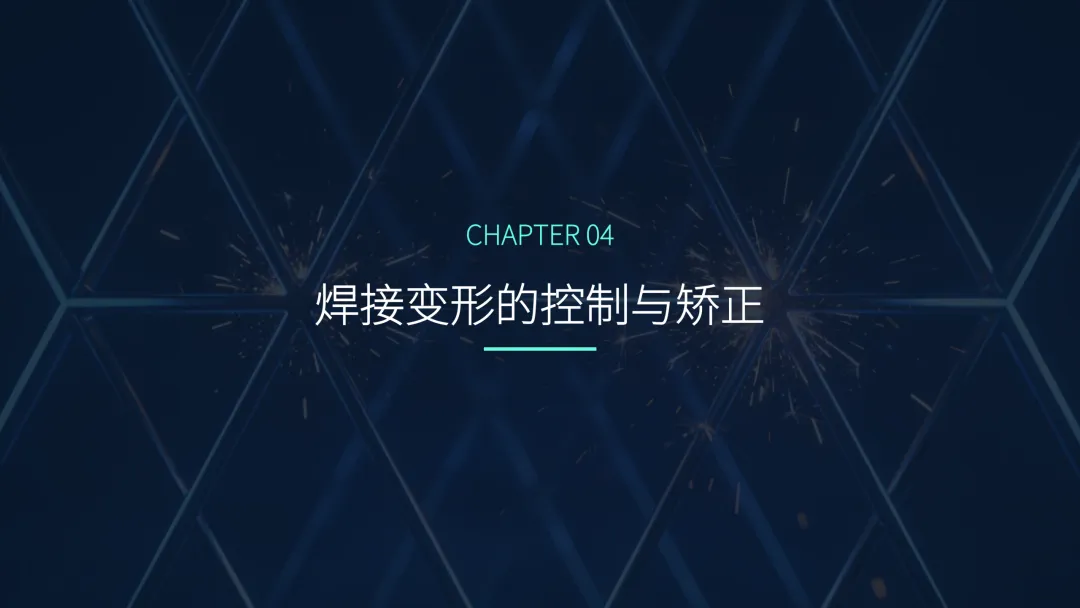

四、焊接变形的控制与矫正（实操最实用，必看！）

控制焊接变形的核心思路是：预防为主，矫正为辅。先通过设计和工艺措施减少变形，若已产生变形，再用合适的方法矫正。

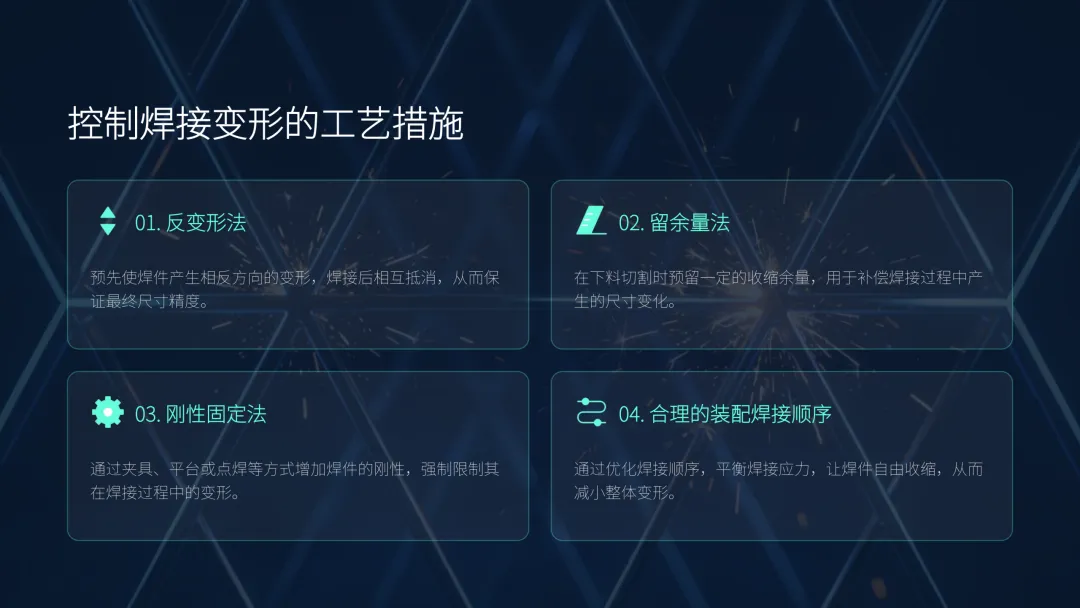

（一）控制变形：4种工艺措施，现场直接用

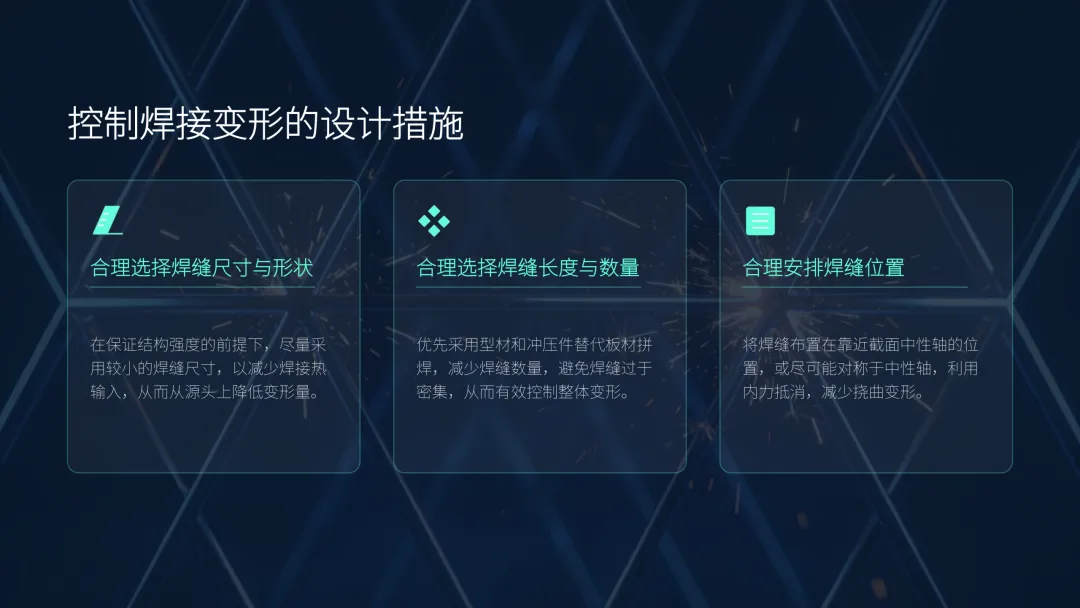

除了前期的设计措施（合理选焊缝尺寸、数量、位置），现场操作中，这4种工艺措施最实用：

反变形法（最有效）原理：焊接前，根据焊件可能产生的变形方向和大小，预先让焊件产生相反方向的变形，焊接后，两种变形相互抵消，恢复理想形状。实操举例：T形梁焊接时，预先将梁体反向弯曲，焊接后刚好恢复平直。

留余量法（操作简单）原理：下料时，将零件的长度或宽度比设计尺寸适当加大，用这部分余量补偿焊接后的收缩变形。适用场景：主要用于防止收缩变形，比如板材拼接时，预留2～3mm的收缩余量。

刚性固定法（限制变形）原理：通过各种方式增加焊件刚性，限制其焊接时的变形，常用3种形式： - 将焊件固定在刚性平台上（如薄板拼接）； - 将焊件组合成刚性更大、更对称的结构； - 用焊接夹具固定（如对接拼板、T形梁焊接），常与反变形法结合使用。

合理安排装配焊接顺序（关键环节）实操技巧： - 大型复杂结构，分成若干简单部件单独焊接，再总装（避免应力叠加）； - 施焊焊缝尽量靠近截面中性轴（减少变形力矩）； - 焊缝非对称布置，先焊焊缝少的一侧（平衡变形）； - 焊缝对称布置，由偶数焊工对称施焊（保证热输入均匀）； - 1m以上长焊缝，采用分段、反向焊接（减小收缩变形）。

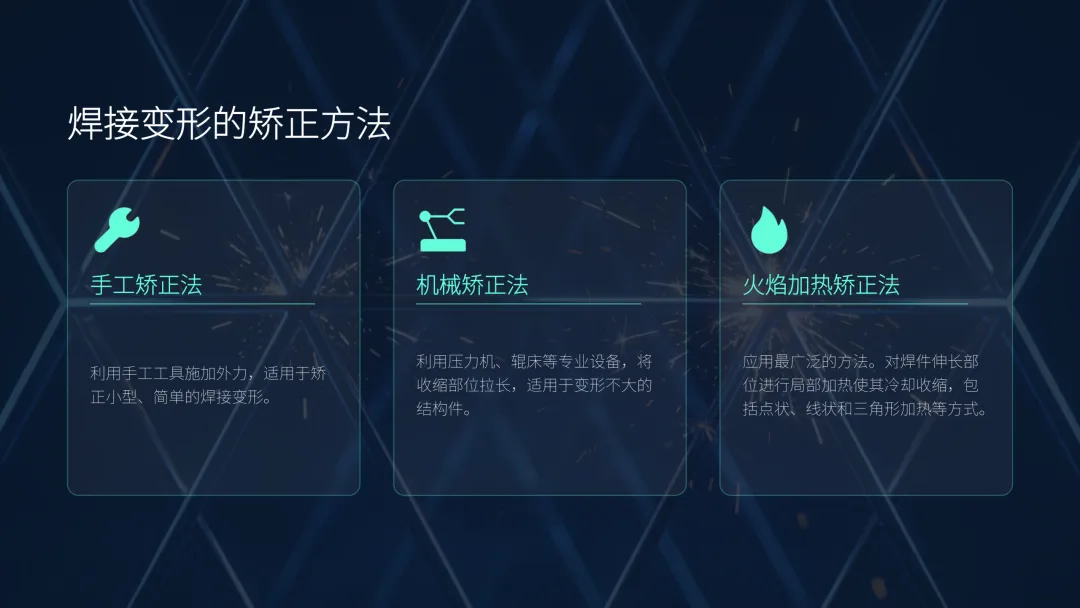

（二）变形矫正：3种常用方法，按需选用

若焊接后已产生变形，根据变形大小、焊件尺寸，选用以下3种方法矫正：

手工矫正法（现场快速处理）原理：依靠手工工具（如手锤、扳手）施加外力，矫正小型、简单的变形。适用场景：小型焊件、局部小变形，操作灵活，适合现场快速处理。

机械矫正法（变形较小适用）原理：用压力机、辊床等设备，将焊件收缩部位拉长，使其与较长部分适应，恢复原有尺寸。注意：会使金属产生冷作硬化，变脆且产生附加应力，仅适用于变形不大的小型结构件。

火焰加热矫正法（应用最广泛）原理：对焊件伸长部位局部加热，快速冷却后，加热部位收缩，从而矫正变形。加热方式及适用场景： - 点状加热：矫正局部小变形； - 线状加热：矫正板材、型材的弯曲变形； - 三角形加热：加热面积大、收缩量大，矫正工字梁、H型钢等大型构件的弯曲变形。实操重点：矫正效果取决于加热方式、位置、温度及加热区面积，需结合实操经验调整。

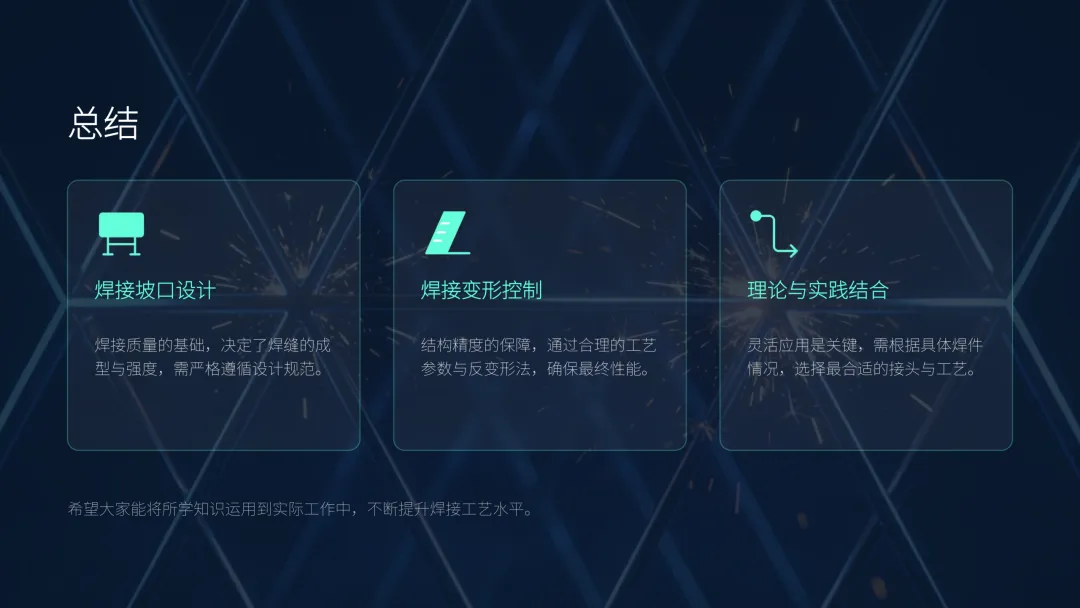

实操总结

焊接坡口与焊接变形，是焊接生产中“环环相扣”的两个核心环节——坡口设计是基础，决定焊接质量的底线；变形管控是保障，决定产品的精度和合格率。

实际生产中，大家要结合焊件的材质、厚度、结构形式，合理选接头、设计坡口，制定科学的焊接工艺，优先控制变形；若产生变形，精准选用矫正方法。

把理论知识落地到实操，把每个细节把控到位，才能既保证产品质量，又提高生产效率、降低成本。

收藏本文，焊接实操遇到问题时，直接对照查找，少走弯路！
