BIPV 光伏电气施工图，是光伏建筑一体化项目从设计到落地的核心技术文件，直接决定系统接线、设备布局、并网与防雷的合规性与安全性。这份资料完整覆盖电气图基础、制图规范、符号标准、图纸组成与识图流程，形成可直接落地的 BIPV 电气施工图全流程指南。

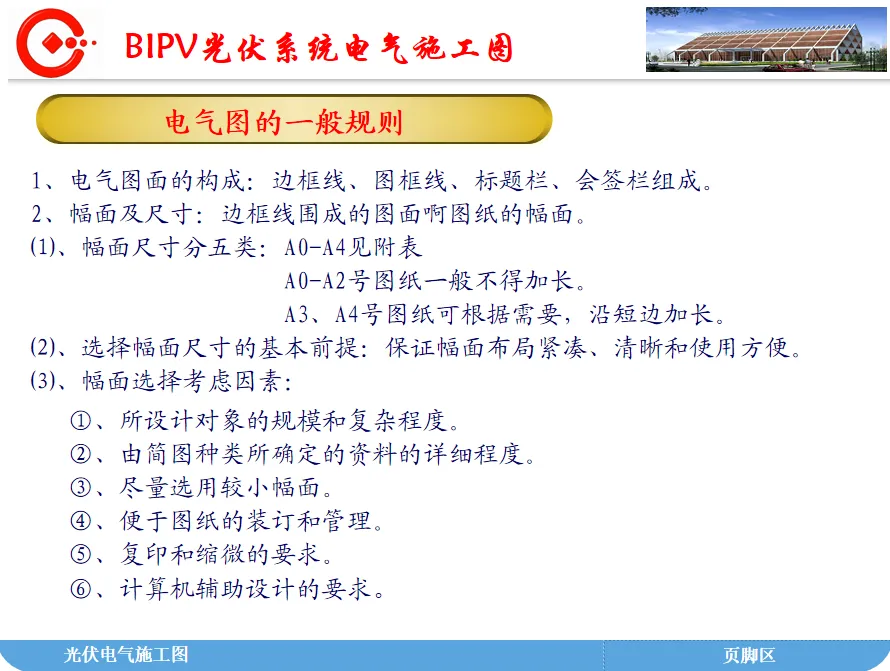

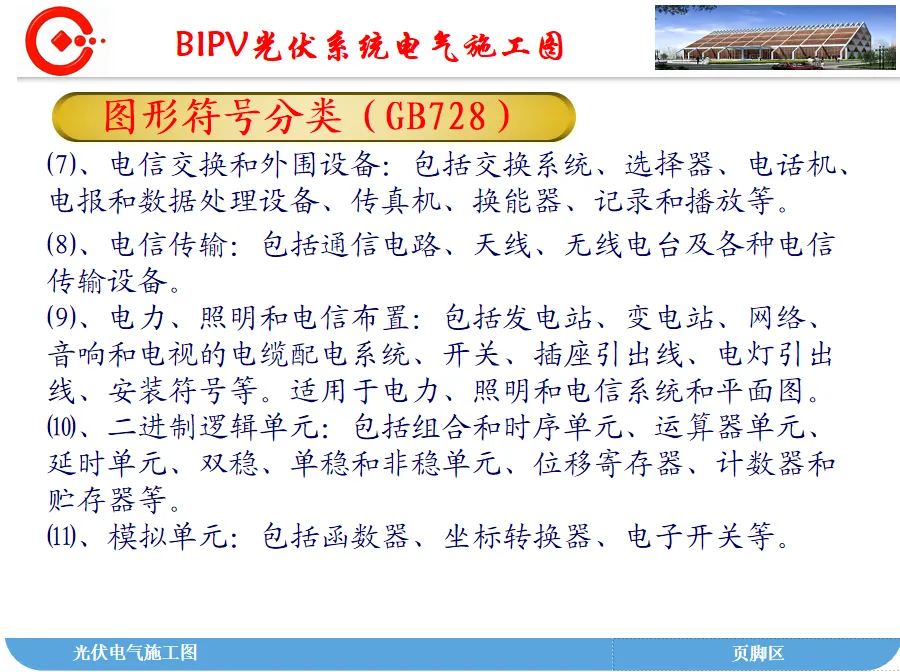

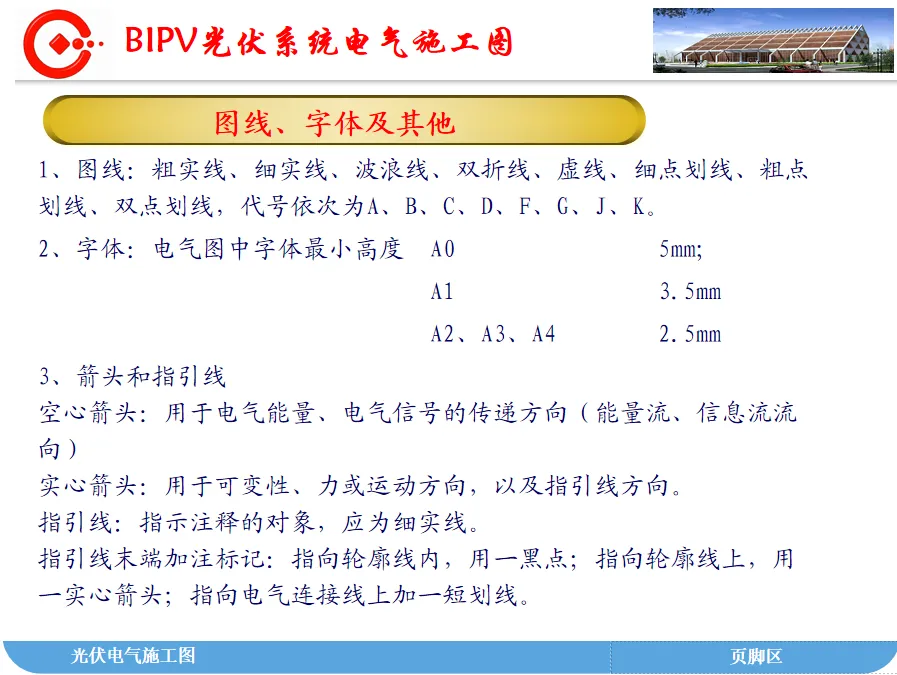

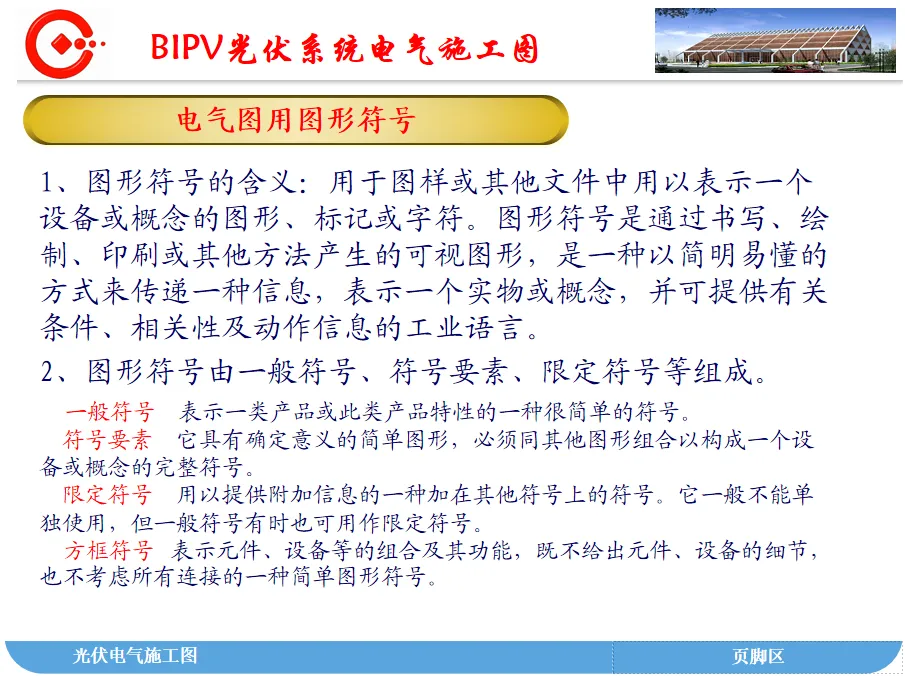

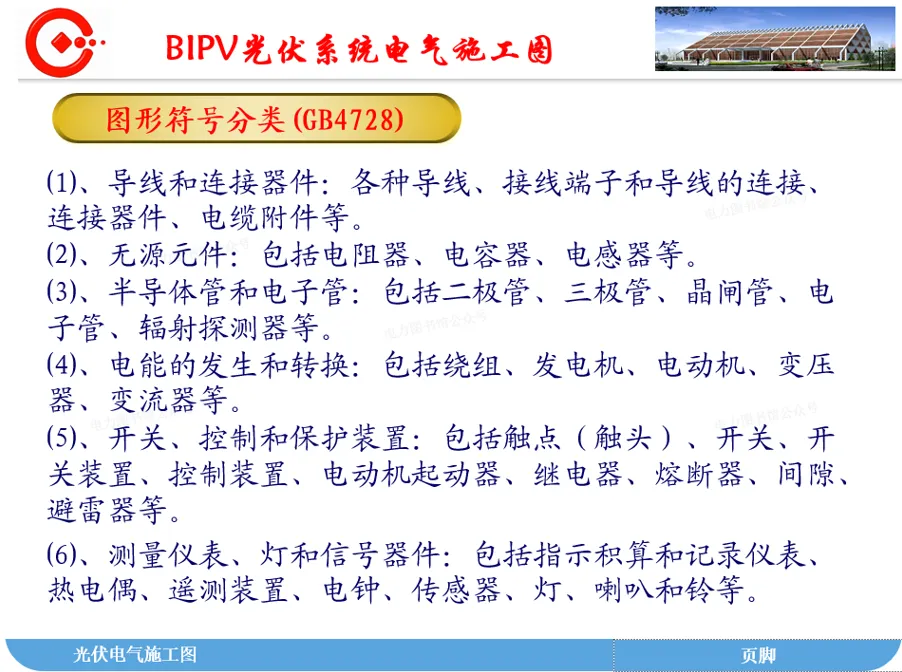

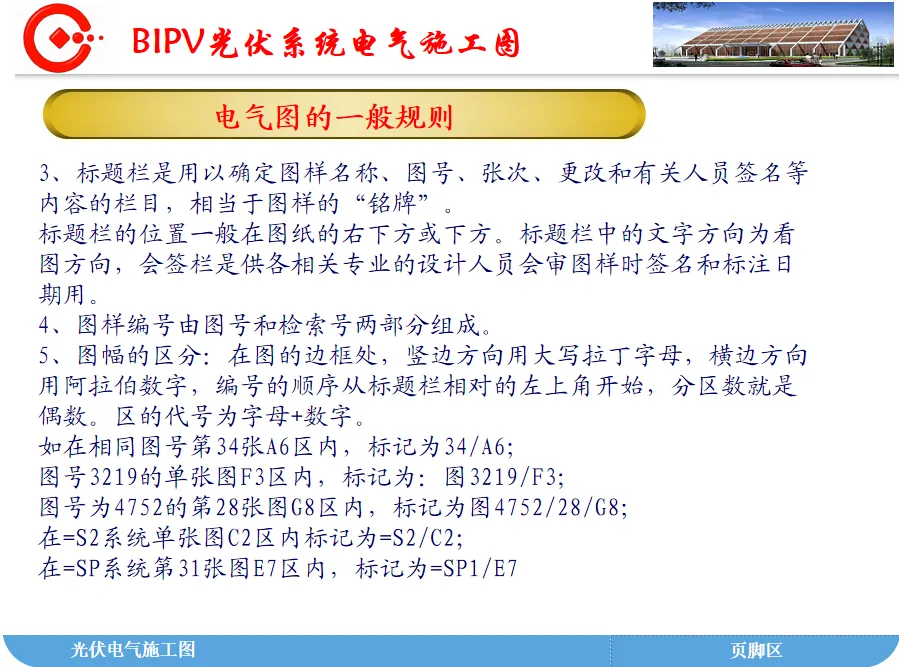

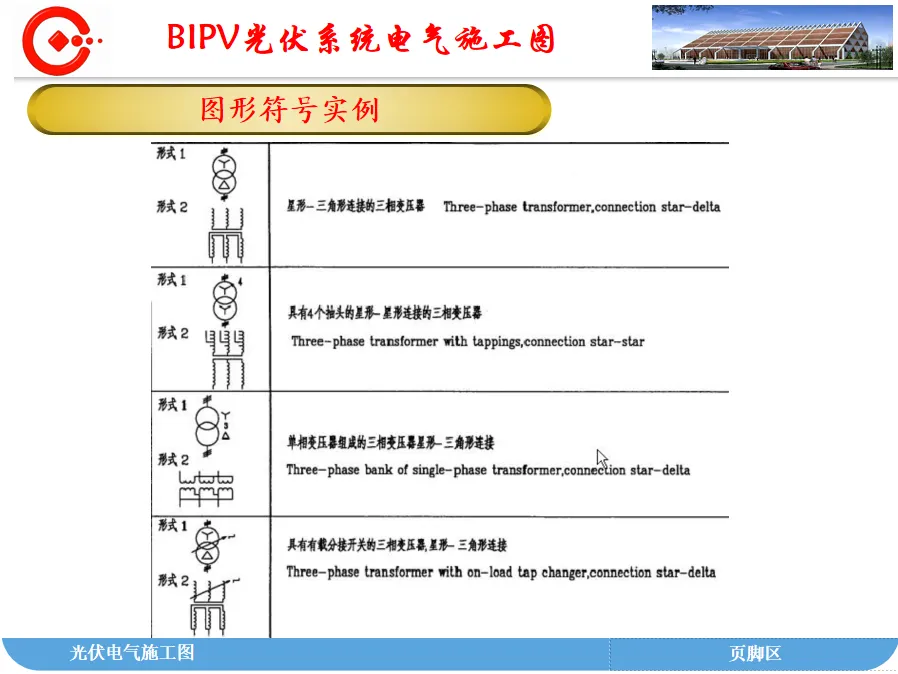

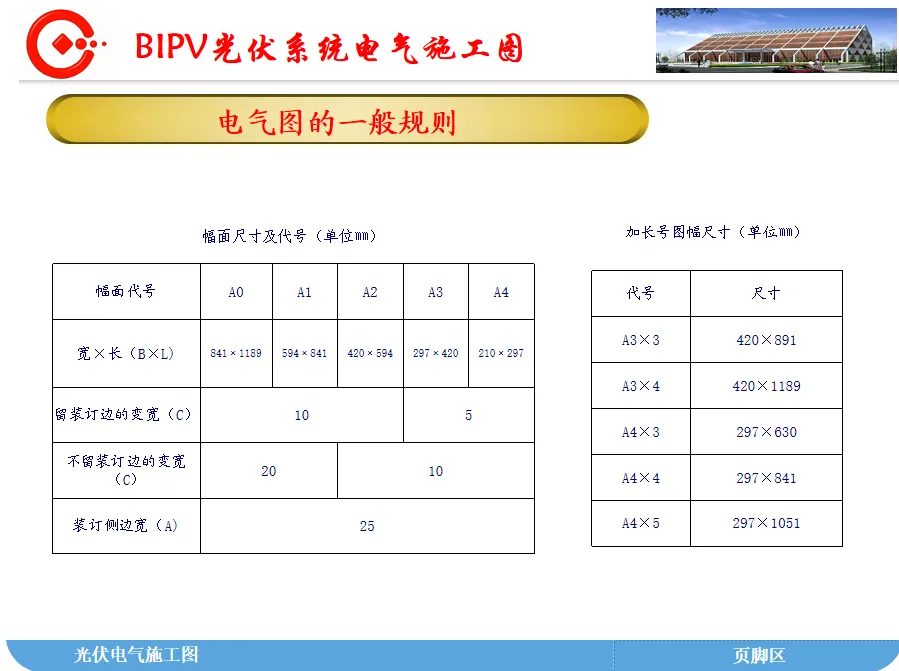

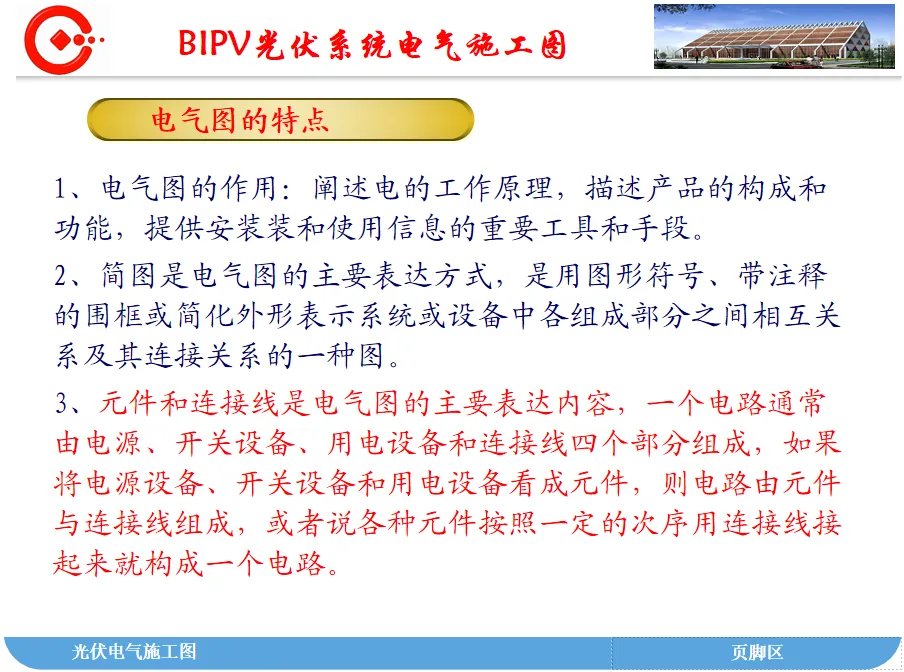

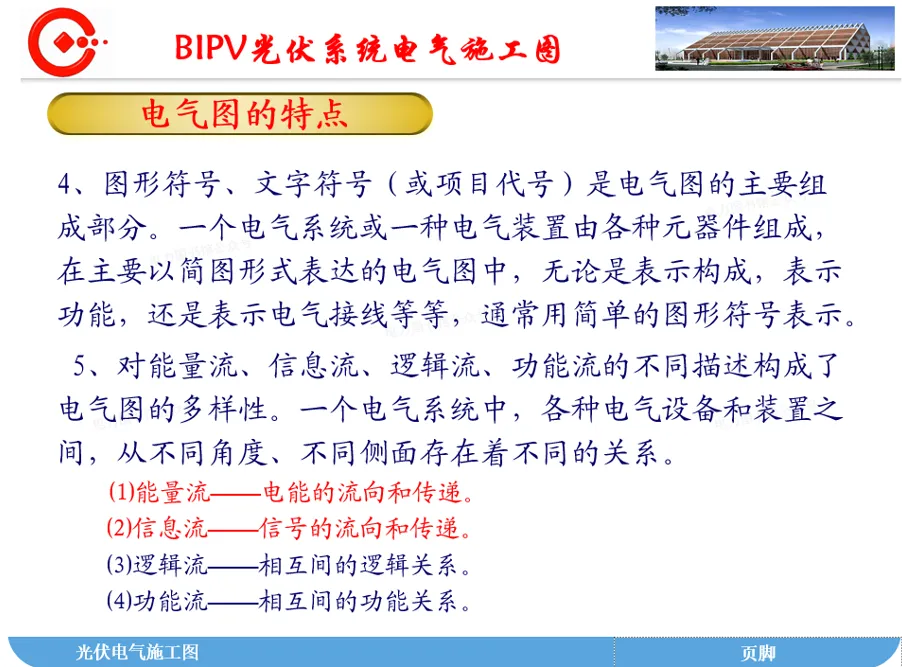

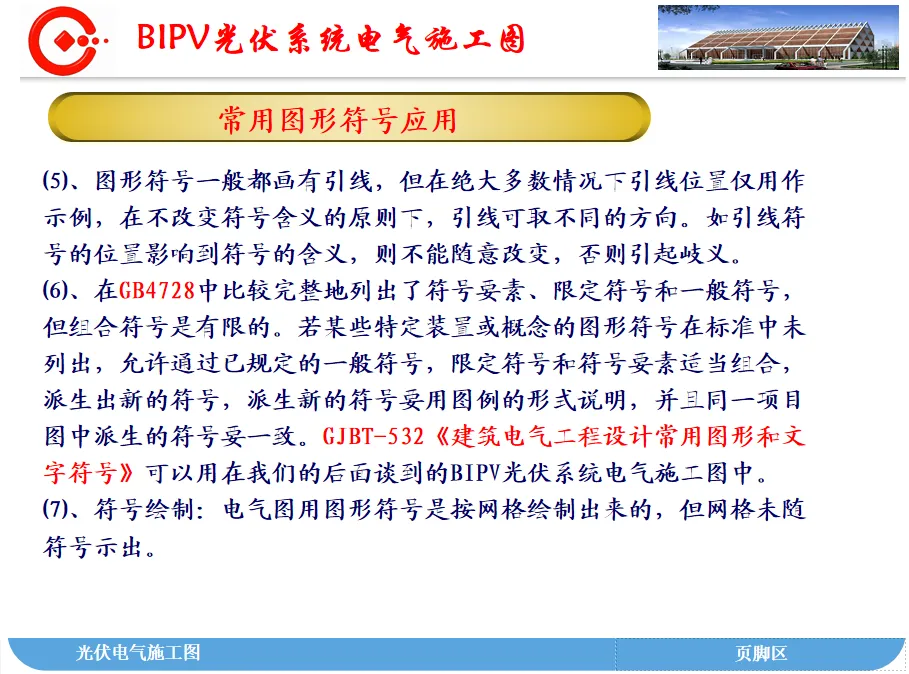

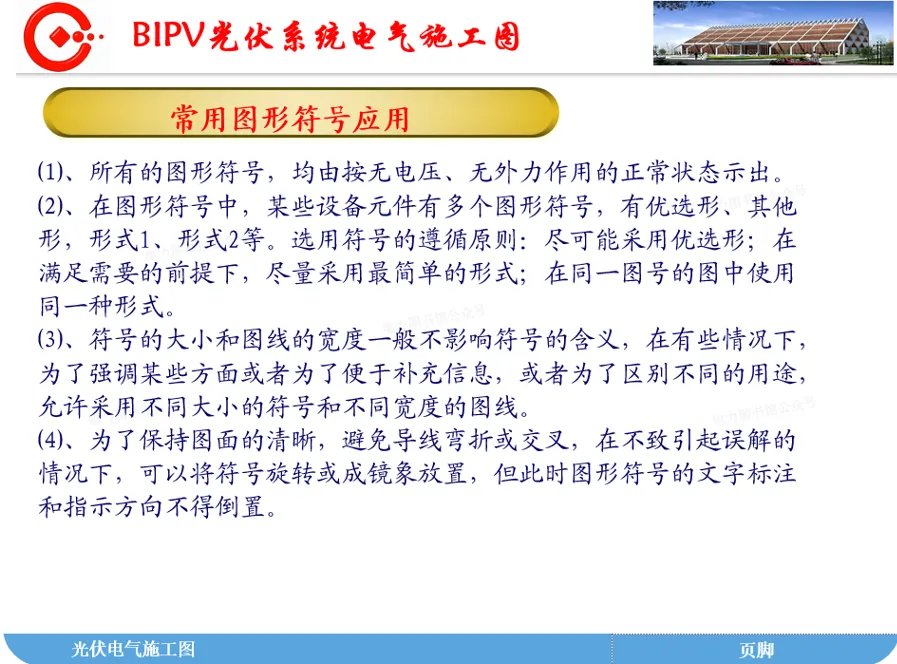

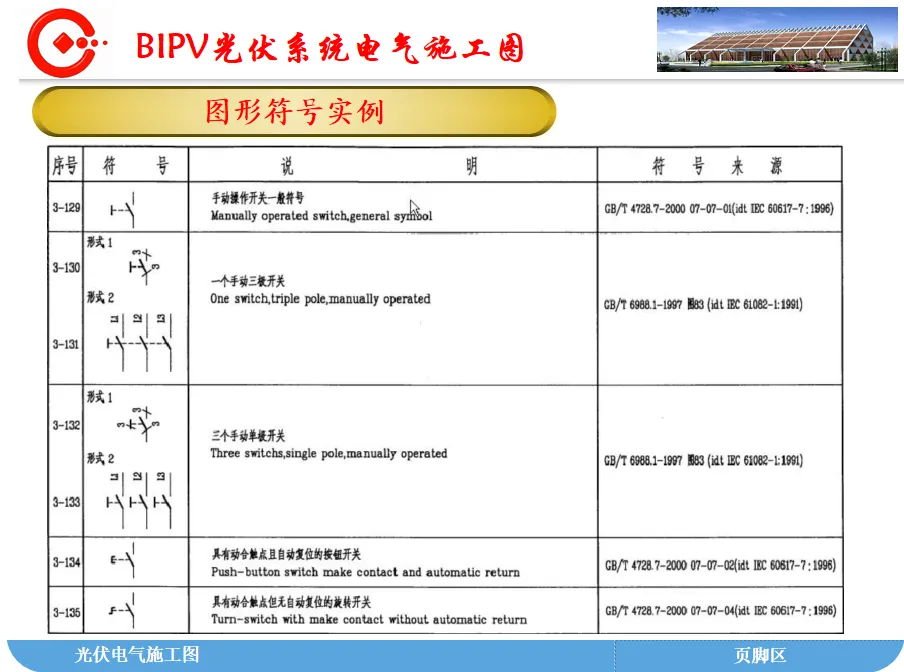

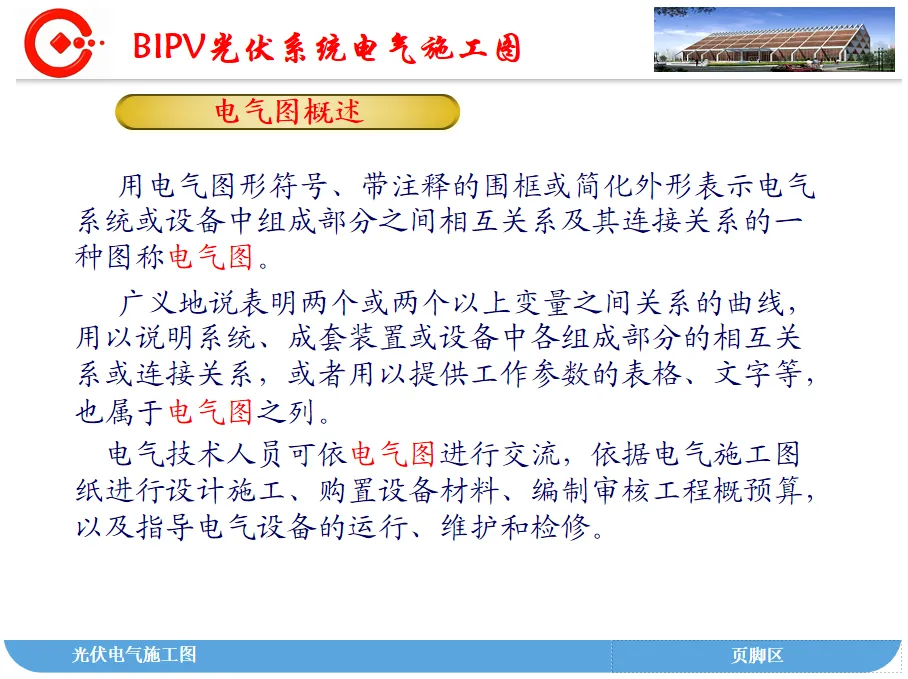

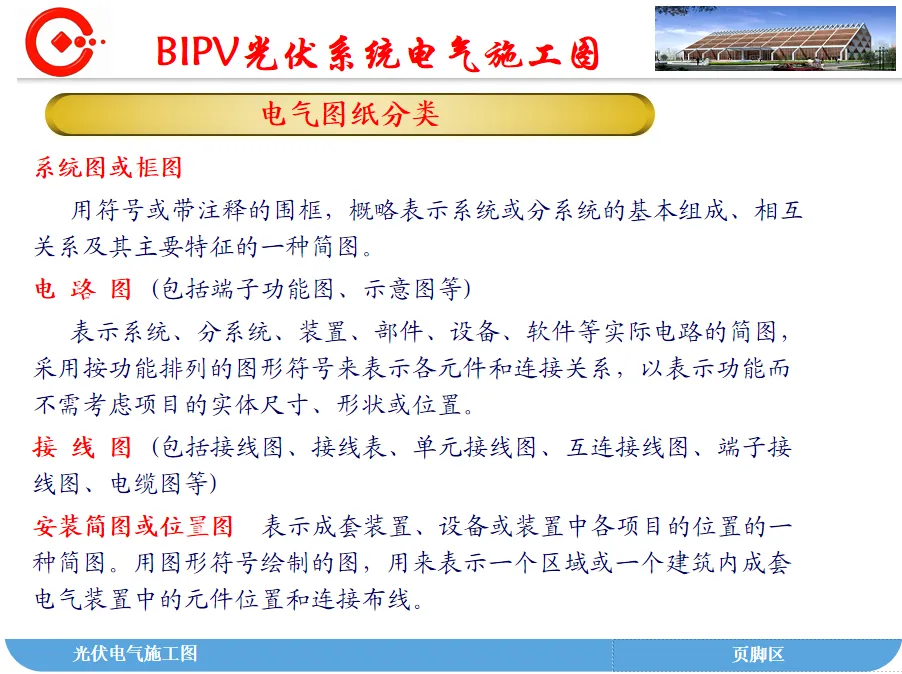

电气图以图形符号、文字符号为核心语言，按功能分为系统图、电路图、接线图、平面图等七大类，遵循 GB/T 4728、GB/T 6988 等国家规范，用简图形式清晰表达能量流、信息流与逻辑连接关系。图纸幅面、图线、字体、尺寸标注均有统一标准，导线连接、端子标记、线路敷设采用固定编码规则，避免施工歧义。

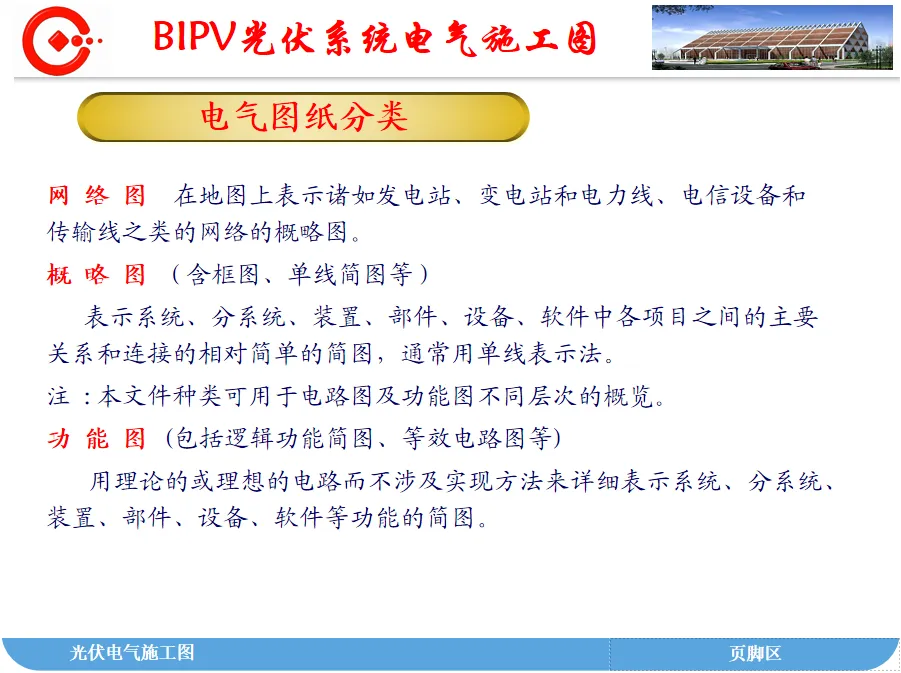

BIPV 电气施工图与建筑本体高度绑定，图纸包含目录说明、材料表、系统图、平面布置图、控制原理图、接线图、大样图七大模块。系统图明确光伏阵列、汇流箱、逆变器、并网柜的连接逻辑；平面图定位设备安装位置与线缆走向；接线图指导现场配线；大样图细化安装工艺。

识图需按 “标题栏→设计说明→材料表→系统图→平面图→原理图→接线图” 顺序推进，重点核对阵列串并联方式、交直流汇流路径、并网接口、防雷接地与线路敷设参数，同时结合土建图纸确认立体布局，确保各图纸信息一致。
