今天教大家用 Excel 本身自带的瀑布图样式制作瀑布图。

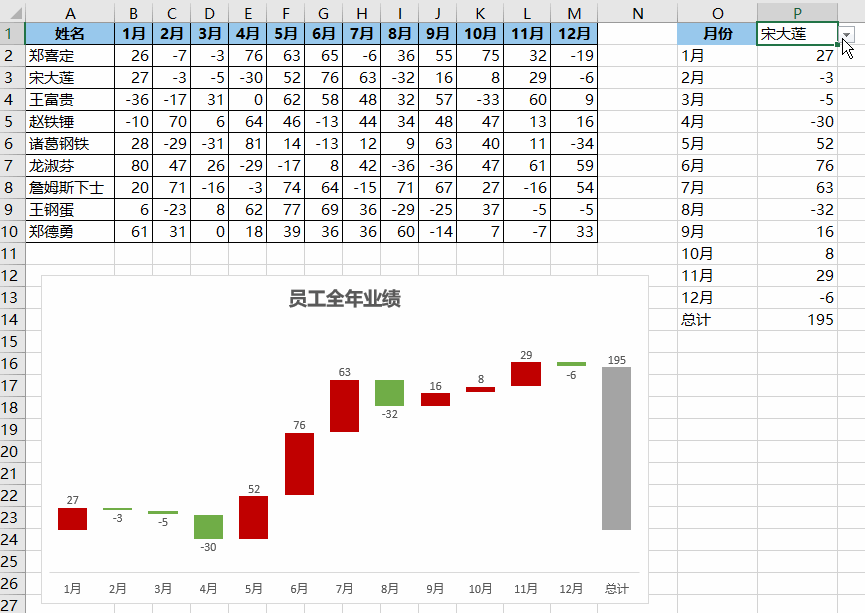

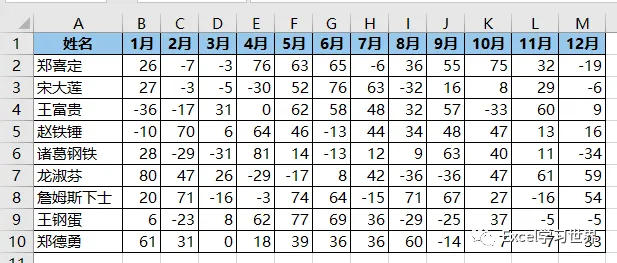

用下图 1 的数据表制作出动态的瀑布图，选择人名，图表会自动显示该员工的业绩。

效果如下图 2 所示。

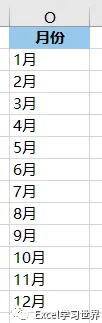

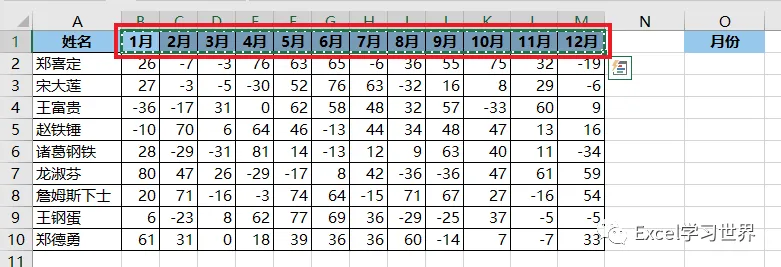

1. 在 O1 单元格输入“月份”--> 复制 B1:M1 区域

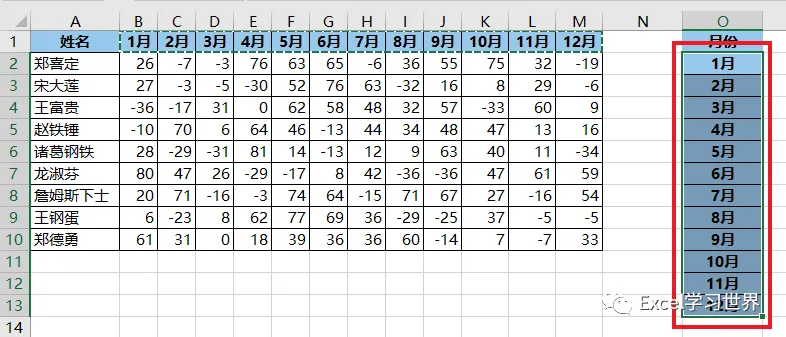

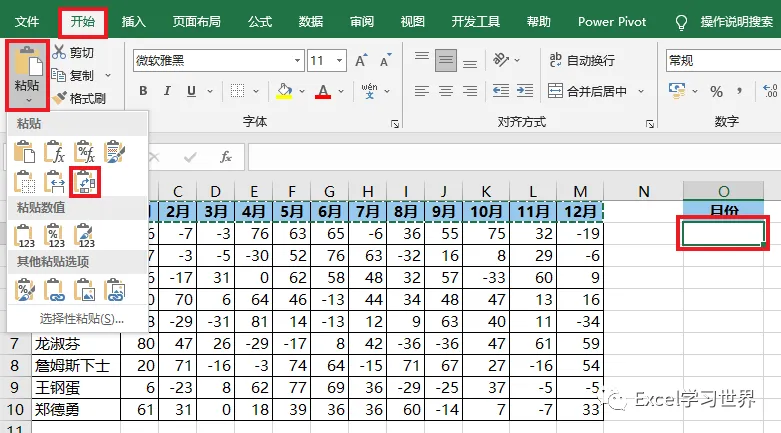

2. 选中 O2 单元格 --> 选择菜单栏的“开始”-->“粘贴”-->“转置”

3. 去除列表中的格式。

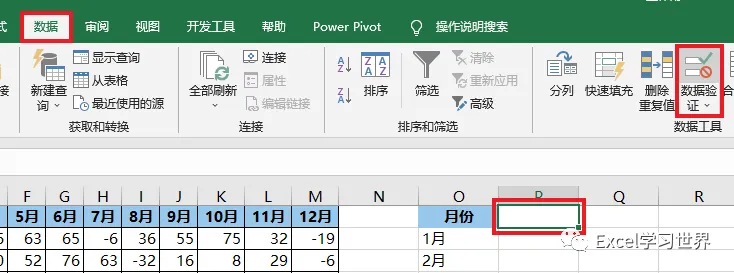

4. 选中 P1 单元格 --> 选择菜单栏的“数据”-->“数据验证”

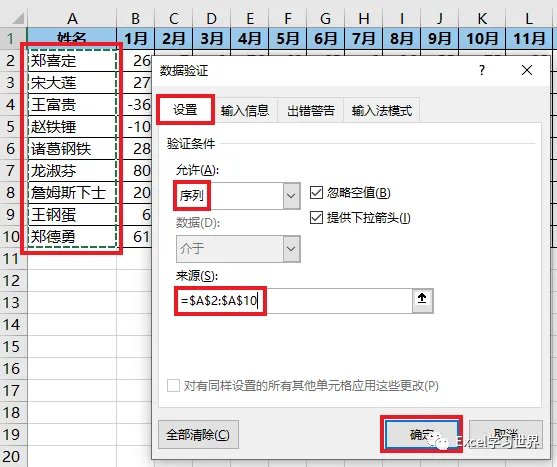

5. 在弹出的对话框中选择“设置”选项卡 --> 按以下方式设置 --> 点击“确定”：

• 允许：选择“序列”

• 来源：选择 A2:A10 区域

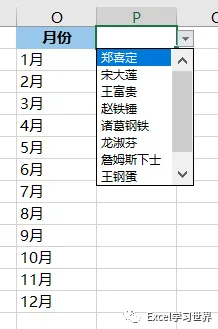

下拉菜单已设置完成。

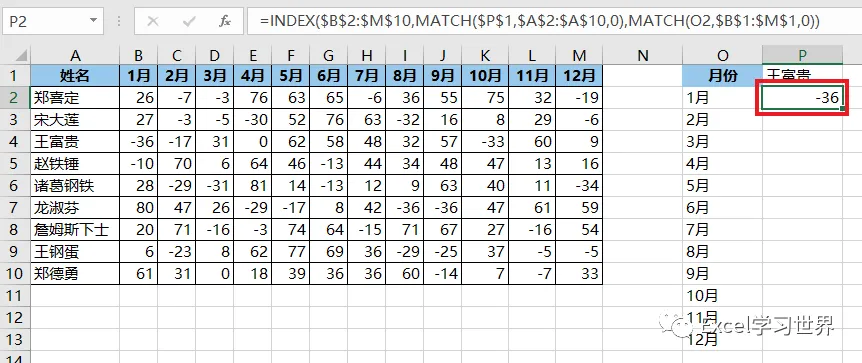

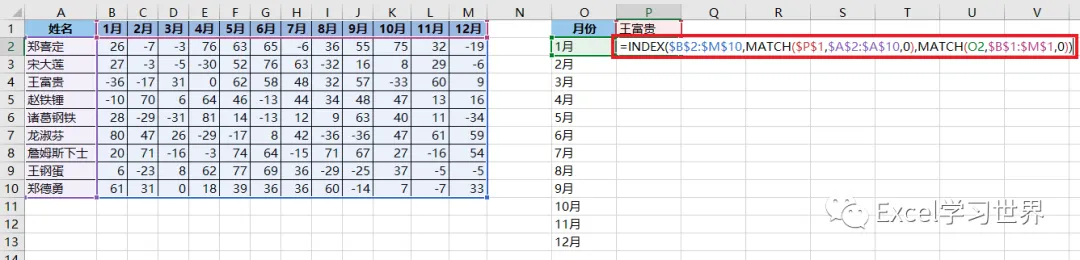

6. 在 P2 单元格中输入以下公式 --> 下拉复制公式：

=INDEX($B$2:$M$10,MATCH($P$1,$A$2:$A$10,0),MATCH(O2,$B$1:$M$1,0))

公式释义：

• index 参数含义为 (需要返回结果的区域, 区域中的行号, 区域中的列号)；

• MATCH($P$1,$A$2:$A$10,0)：计算出 P1 单元格在区域 A2:A10 中所处的位置，以此为 index 函数的行号；

• MATCH(O2,$B$1:$M$1,0)：计算 O2 单元格在区域 B1:M1 中的位置，作为 index 函数的列号

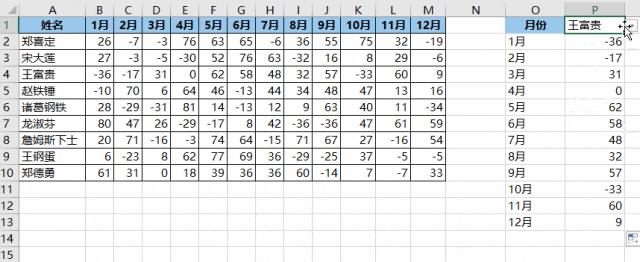

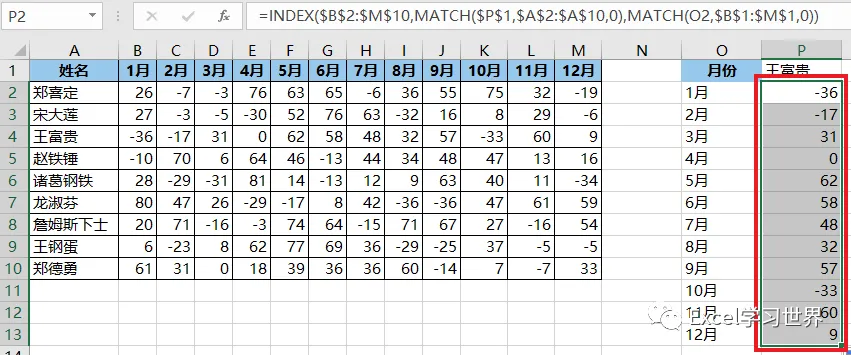

选择下拉菜单中的不同人名，下方的数据会自动读取到对应的人。

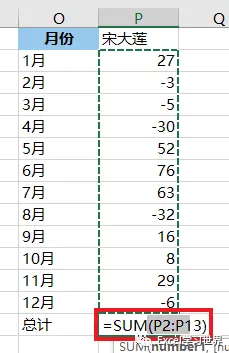

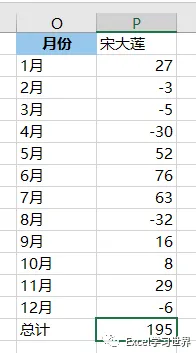

7. 在区域最下方设置求和公式。

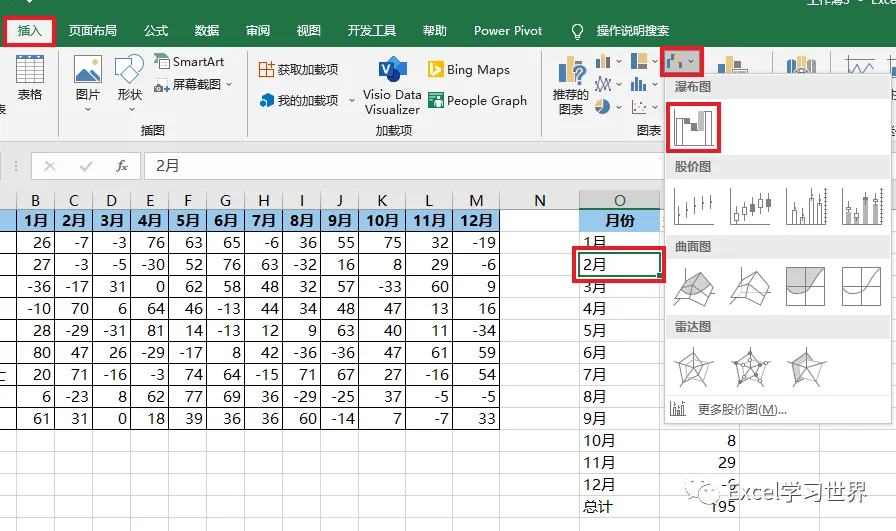

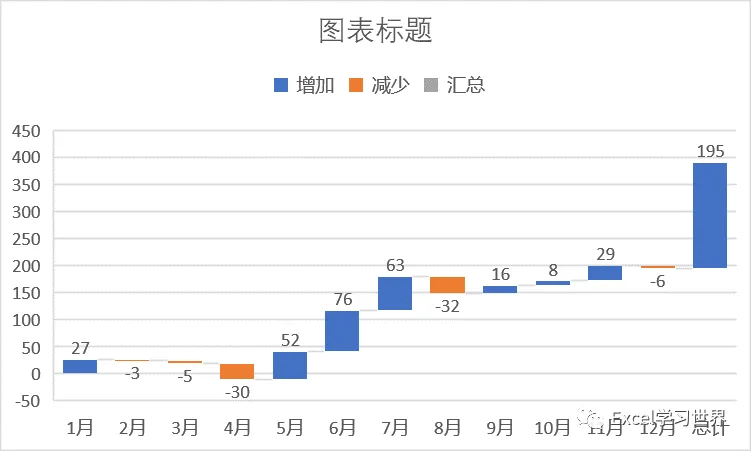

8. 选中设置好的数据表的任意单元格 --> 选中菜单栏的“插入”-->“瀑布图”

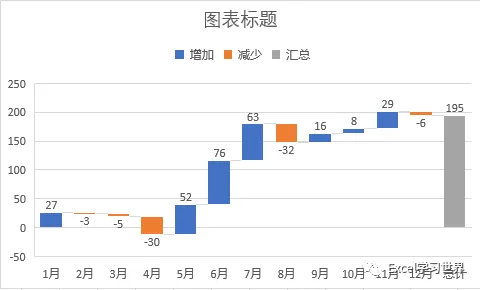

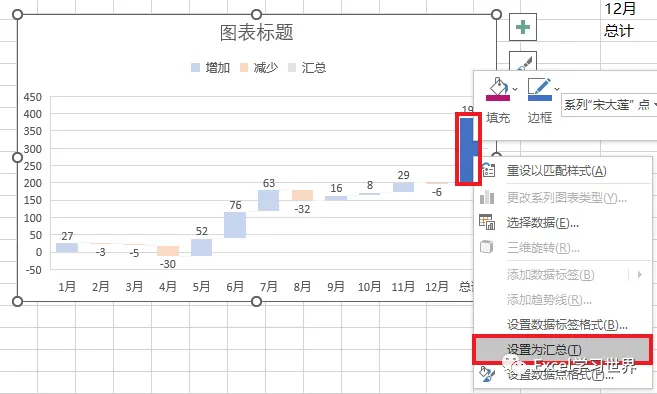

9. 选中“总计”柱形 --> 右键单击 --> 在弹出的菜单中选择“设置为汇总”

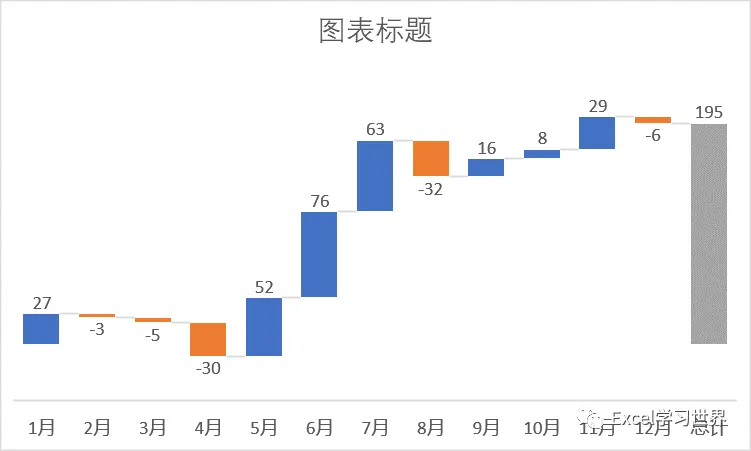

10. 删除网格线、图标、纵坐标轴。

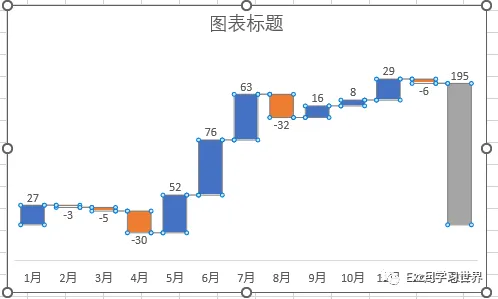

11. 双击所有图形区域

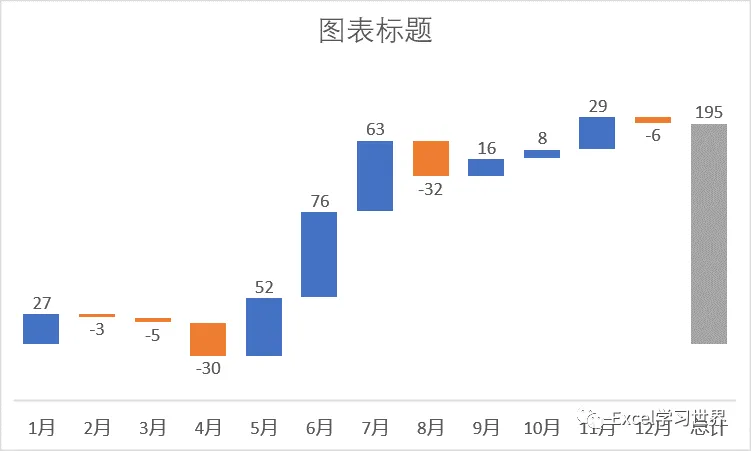

12. 在右侧的“设置数据系列格式”区域中选择“系列选项”选项卡 --> 取消勾选“显示连接符线条”

13. 有点遗憾的是瀑布图的标题无法设置为与单元格联动，所以我们只能手工输入一个标题。

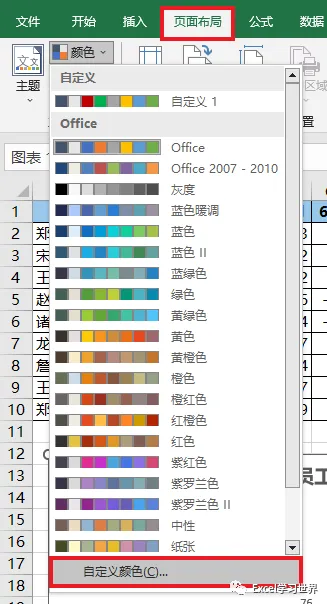

14. 选中图表 --> 选择菜单栏的“页面布局”-->“颜色”-->“自定义颜色”

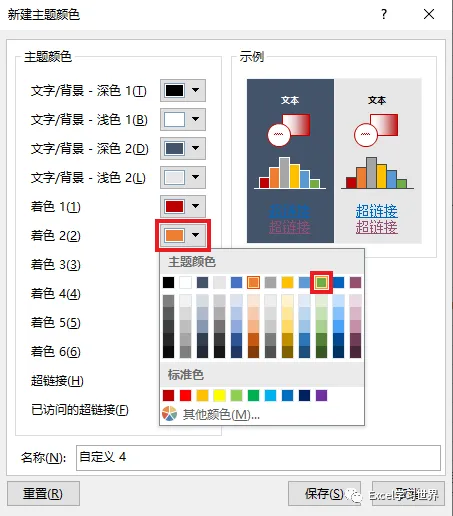

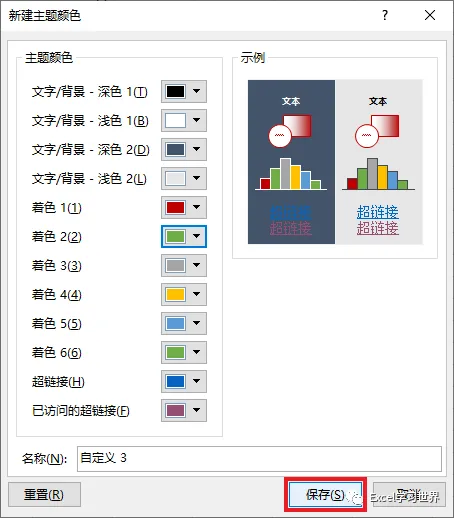

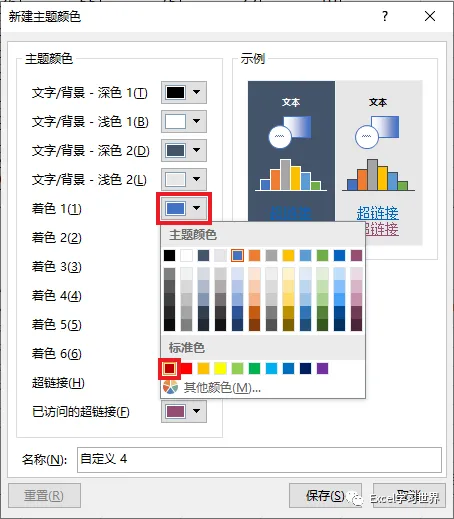

15. 在弹出的对话框中分别将“着色 1(1)”和“着色 2(2)”设置为红色和绿色 --> 点击“保存”

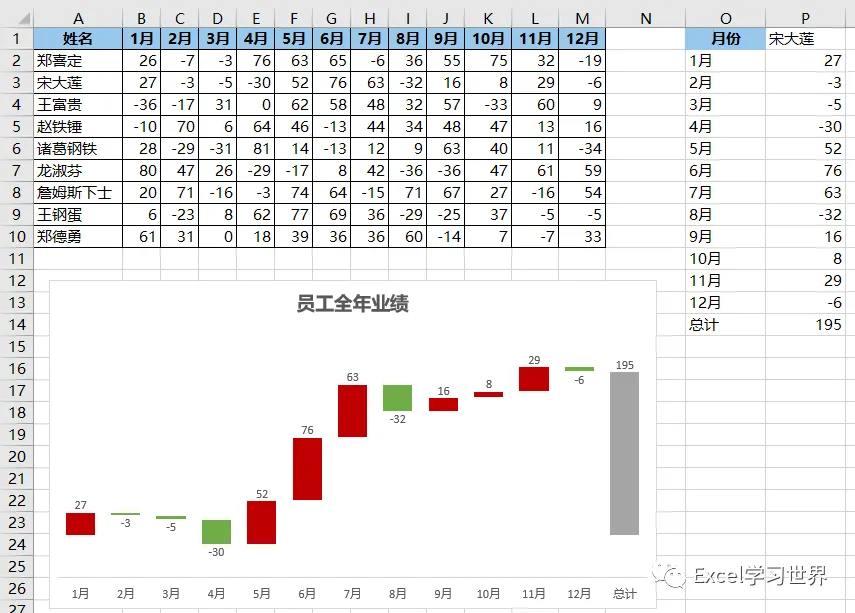

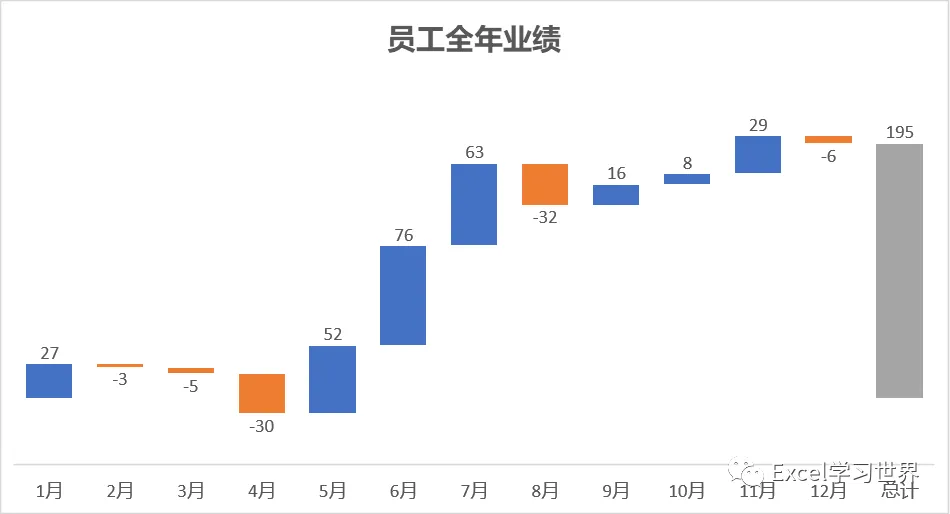

瀑布图就制作完成了。

选择菜单中的人名，数据和图表都会同步更新变化。
