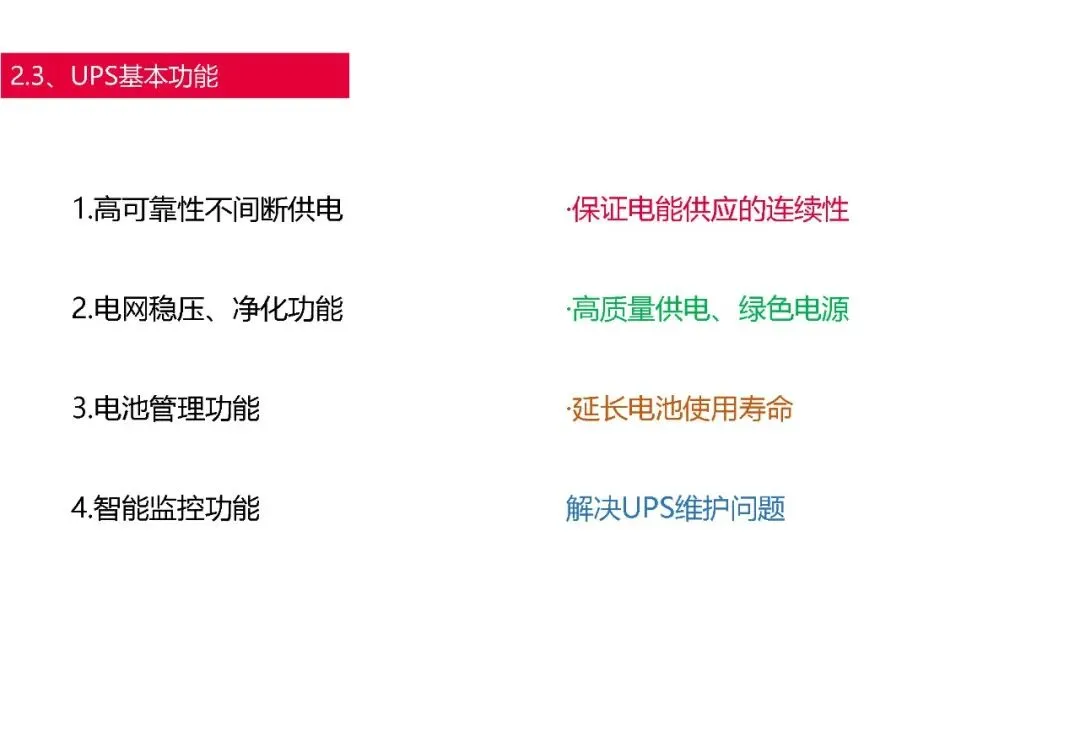

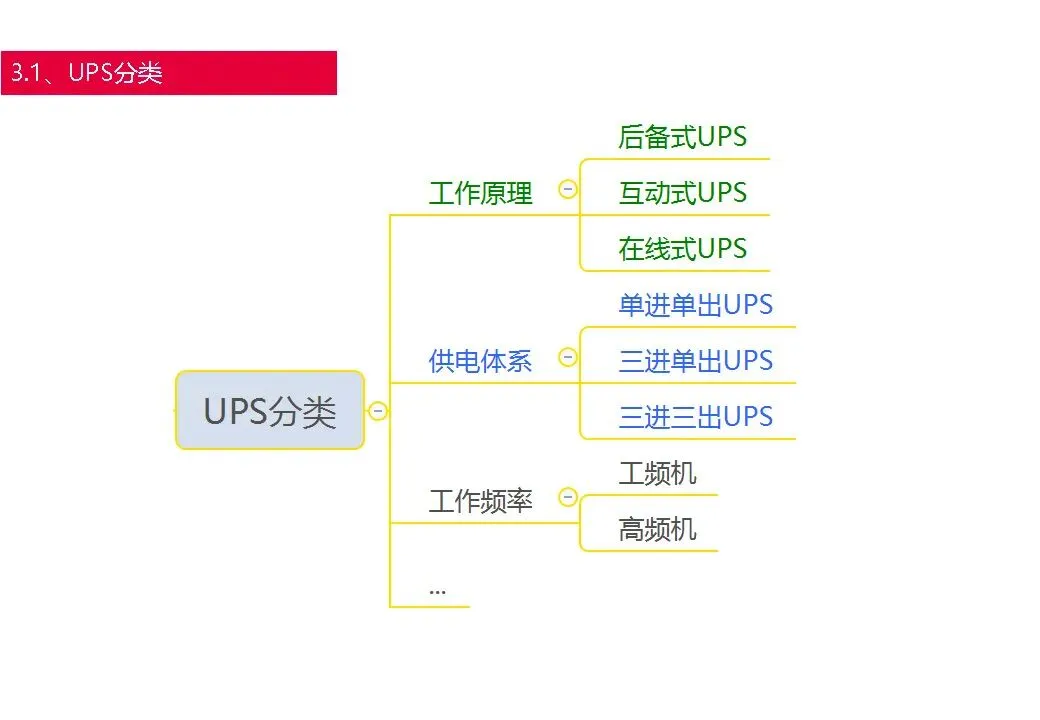

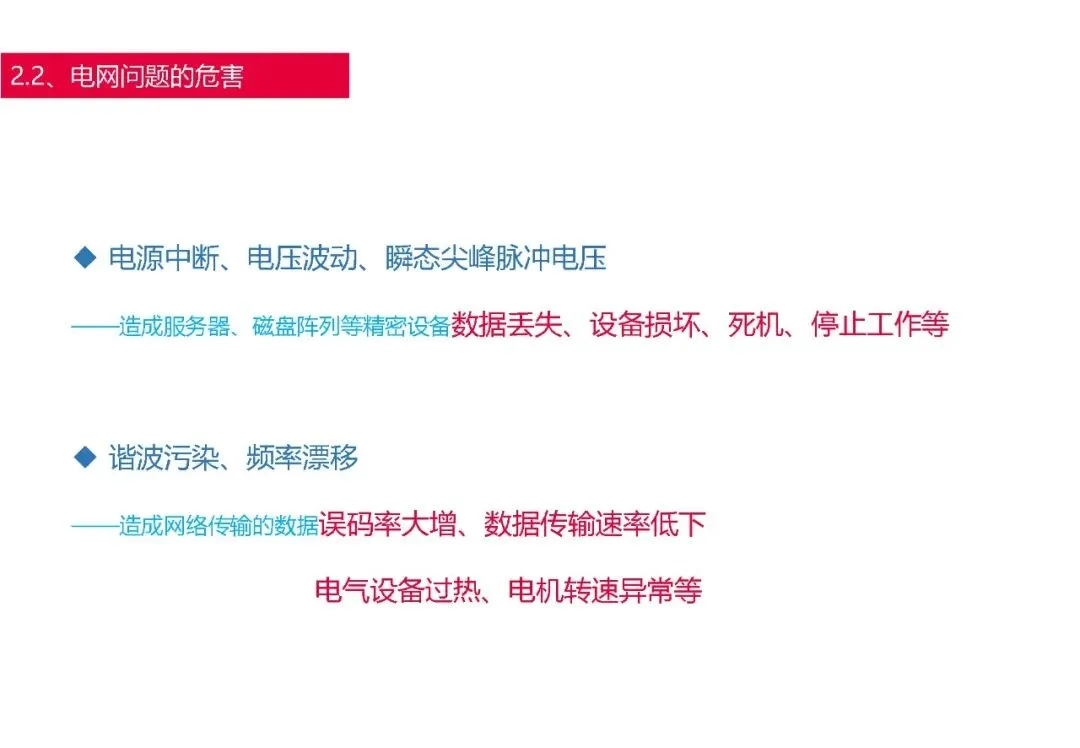

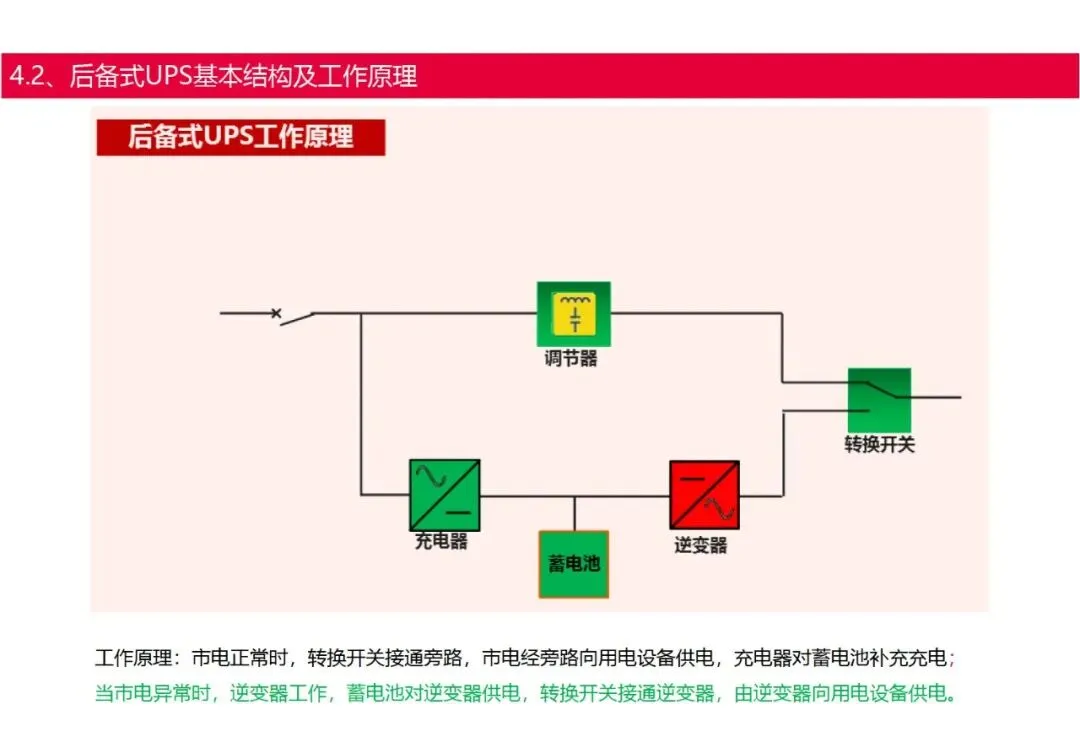

工作原理：市电正常时，转换开关接通旁路，市电经旁路向用电设备供电，充电器对蓄电池补充充电；
当市电异常时，逆变器工作，蓄电池对逆变器供电，转换开关接通逆变器，由逆变器向用电设备供电。

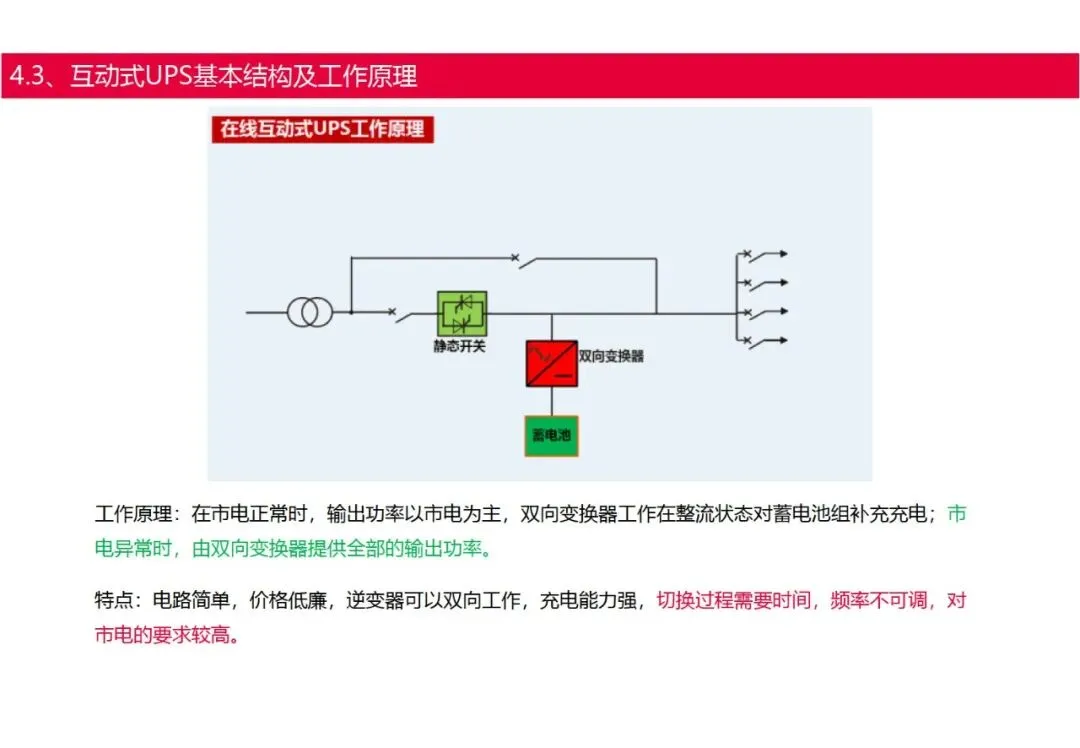

工作原理：在市电正常时，输出功率以市电为主，双向变换器工作在整流状态对蓄电池组补充充电；市电异常时，由双向变换器提供全部的输出功率。
特点：电路简单，价格低廉，逆变器可以双向工作，充电能力强，切换过程需要时间，频率不可调，对市电的要求较高。

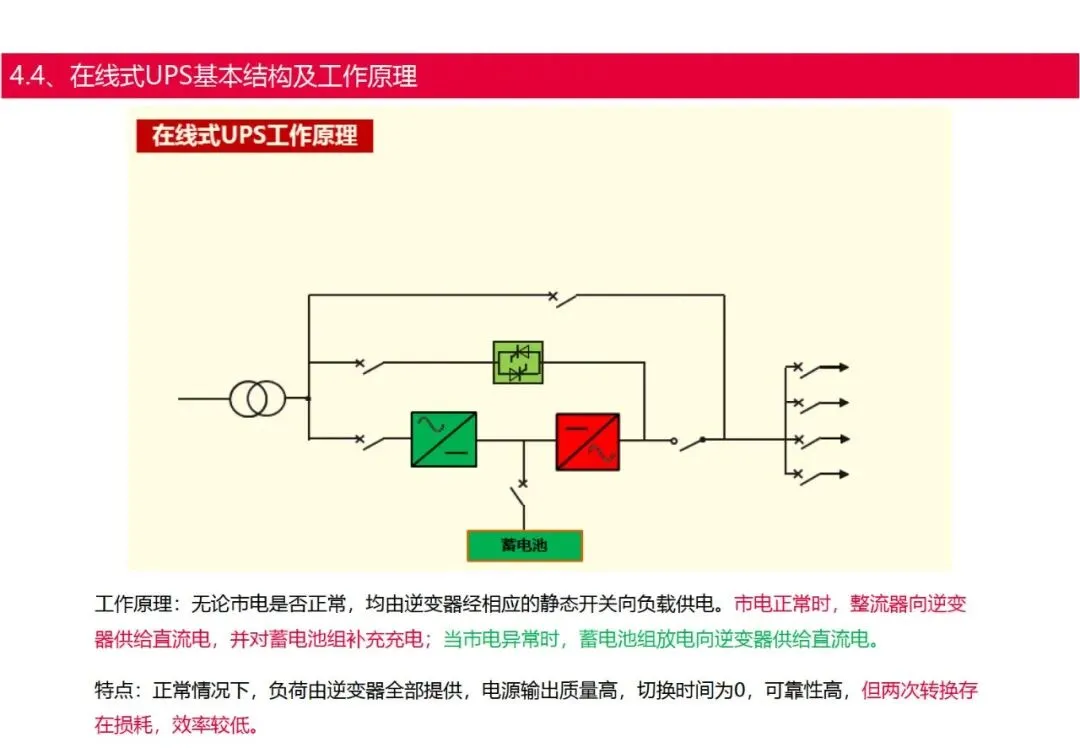

工作原理：无论市电是否正常，均由逆变器经相应的静态开关向负载供电。市电正常时，整流器向逆变器供给直流电，并对蓄电池组补充充电；当市电异常时，蓄电池组放电向逆变器供给直流电。
特点：正常情况下，负荷由逆变器全部提供，电源输出质量高，切换时间为0，可靠性高，但两次转换存在损耗，效率较低。

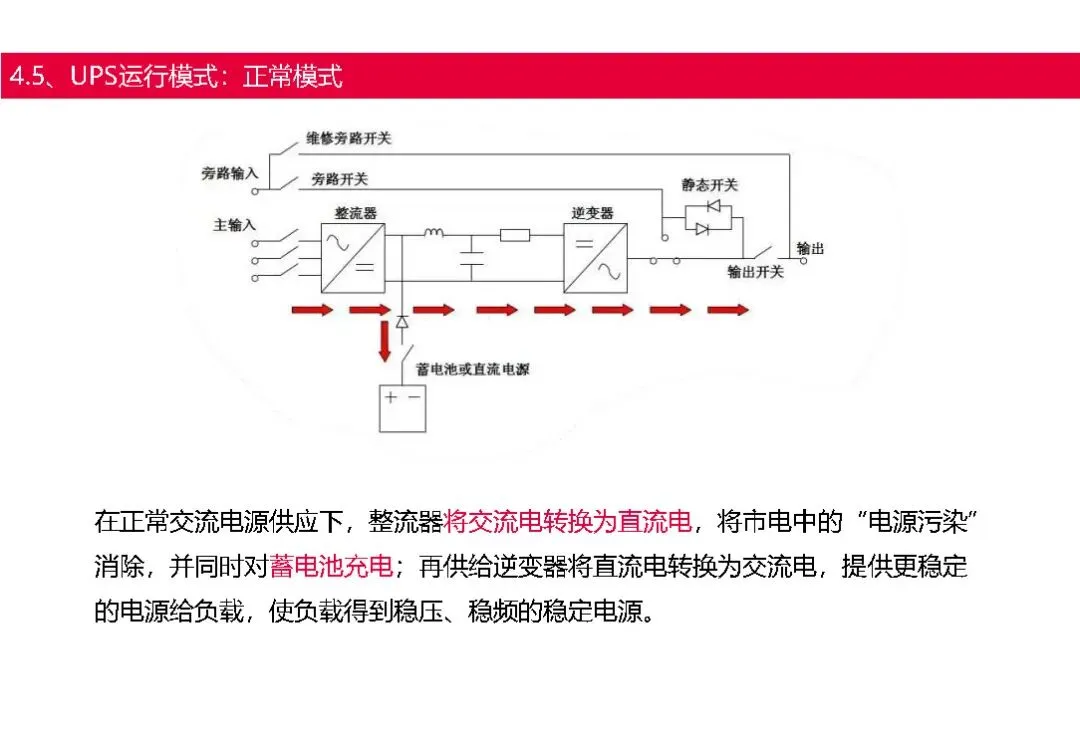

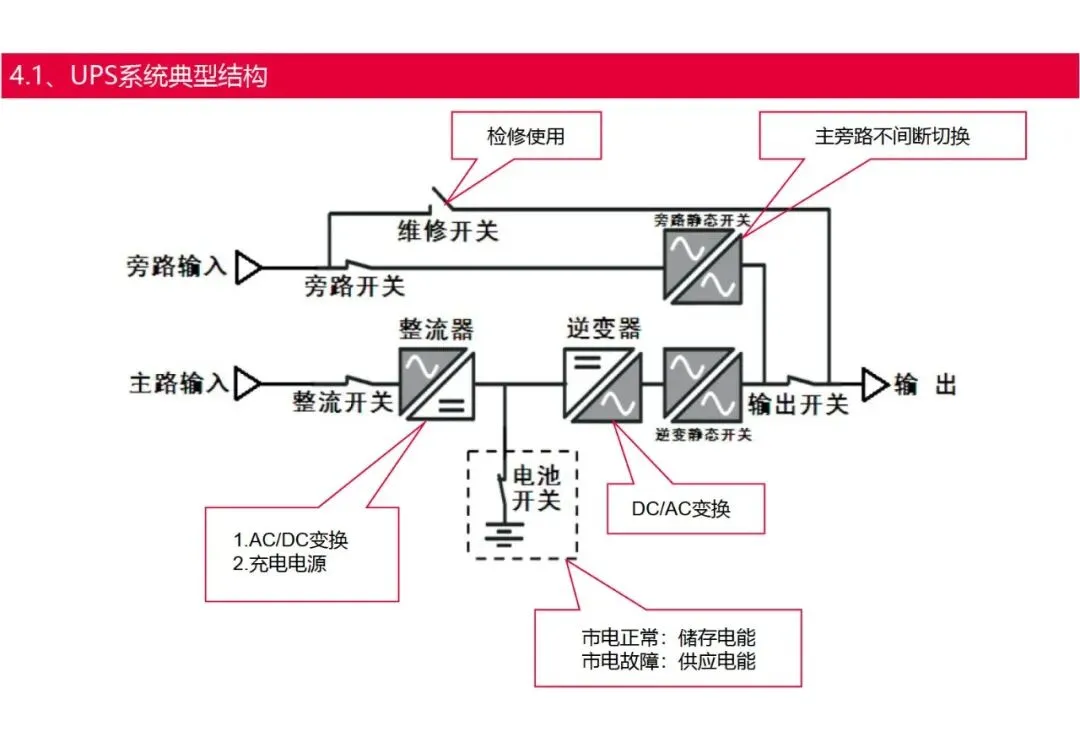

在正常交流电源供应下，整流器将交流电转换为直流电，将市电中的“电源污染消除，并同时对蓄电池充电；再供给逆变器将直流电转换为交流电，提供更稳定的电源给负载，使负载得到稳压、稳频的稳定电源。
当交流电源发生异常（电压异常、频率异常等）或整流器、电抗器故障时，蓄电池组提供直流电给逆变器，使交流输出不会有中断，进而达到保护负载的作用。
市电恢复后自动转换为市电供电，同时为已经放电的蓄电池组充电。

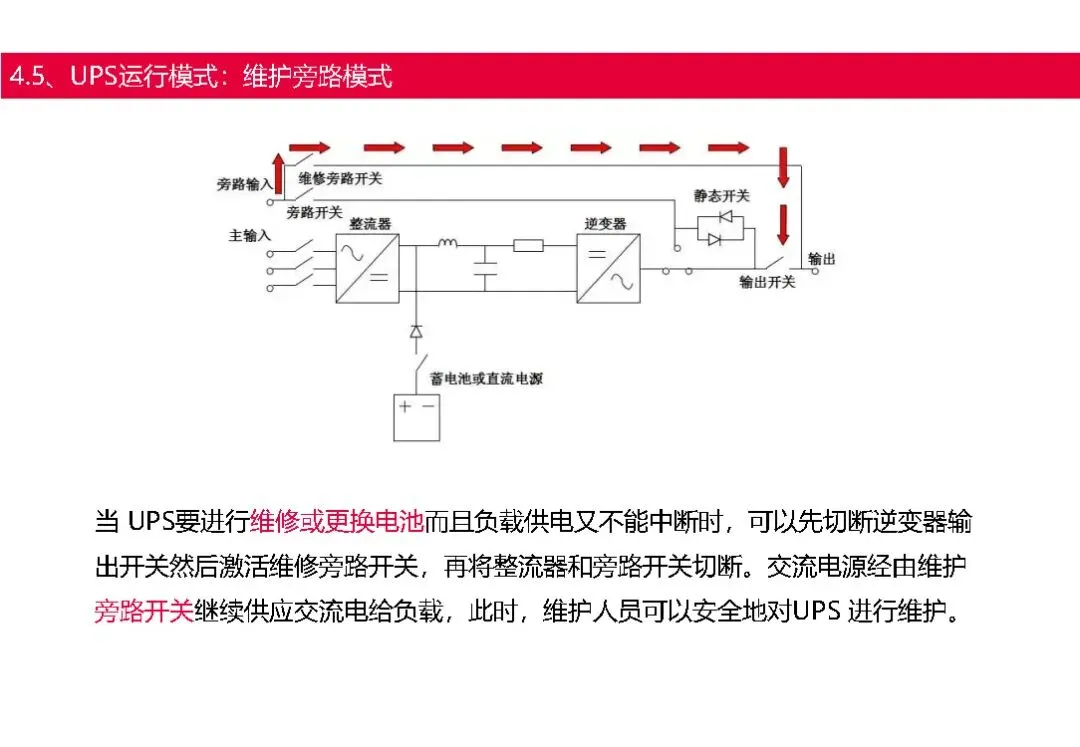

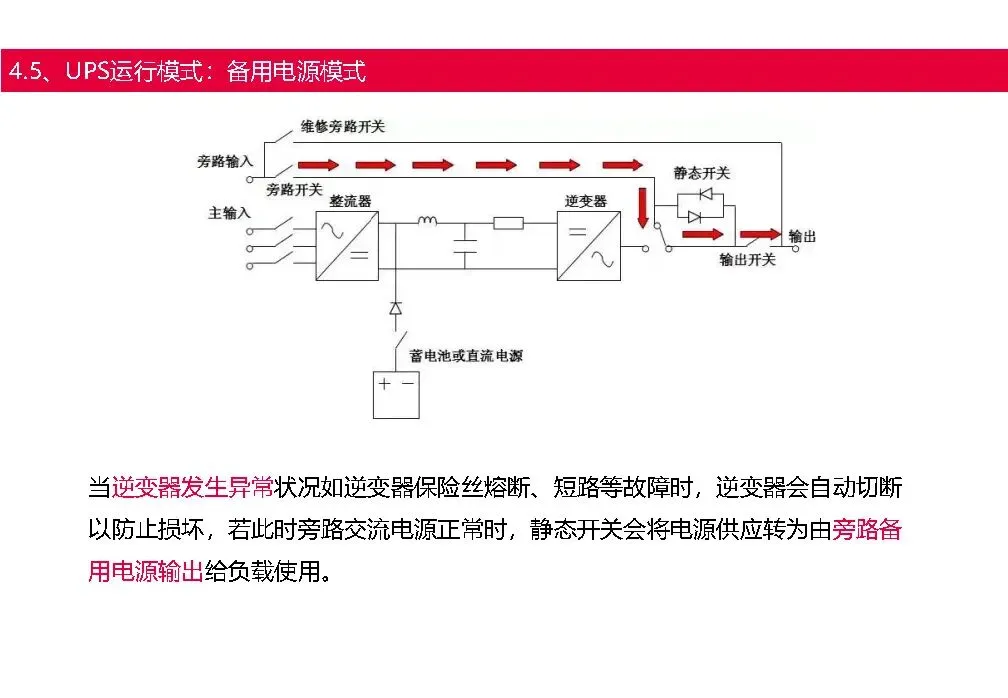

当UPS要进行维修或更换电池而且负载供电又不能中断时，可以先切断逆变器输出开关然后激活维修旁路开关，再将整流器和旁路开关切断。交流电源经由维护旁路开关继续供应交流电给负载，此时，维护人员可以安全地对UPS进行维护。
