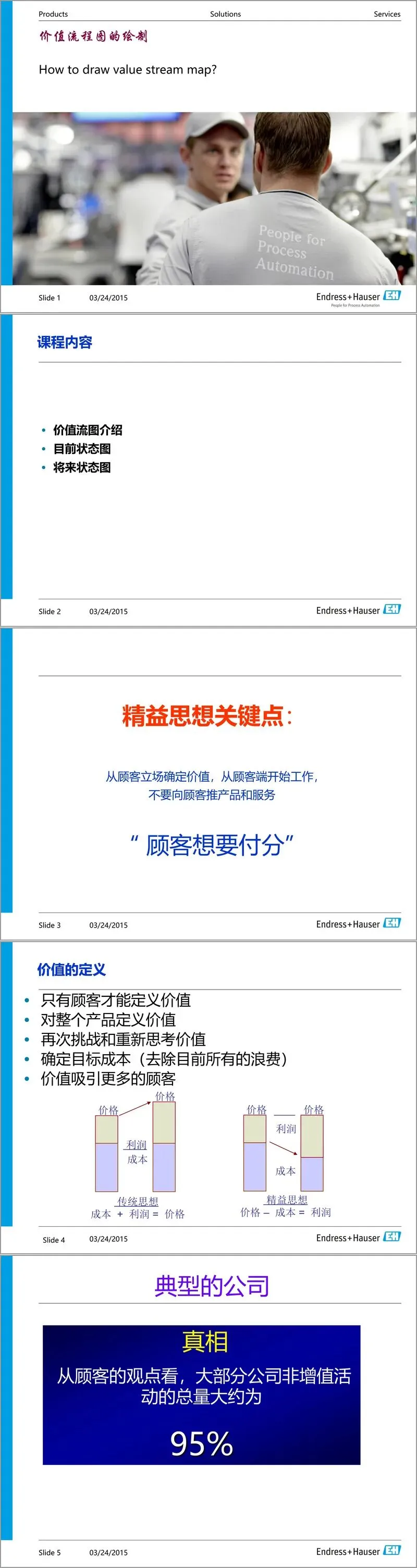

资料解读：（87 页 PPT）AD0068 价值流图分析 VSM 价值流程图的绘制
详细资料请看本解读文章的最后内容
价值流图作为精益生产的核心工具，其绘制与应用对企业优化流程、消除浪费具有关键意义。本次解读将全面拆解价值流图的核心逻辑、绘制步骤及实践要点，助力企业深度理解并落地这一高效管理工具。
精益思想的核心是从顾客立场定义价值，传统理念中 “成本 + 利润 = 价格” 的逻辑，在精益思想中被重构为 “价格 - 成本 = 利润”，这意味着企业需通过去除浪费、降低成本来提升利润，而非单纯依赖定价。值得关注的是，从顾客视角来看，多数企业的非增值活动占比高达 95%，这正是价值流图要解决的核心问题 —— 识别并消除不创造价值的行为。

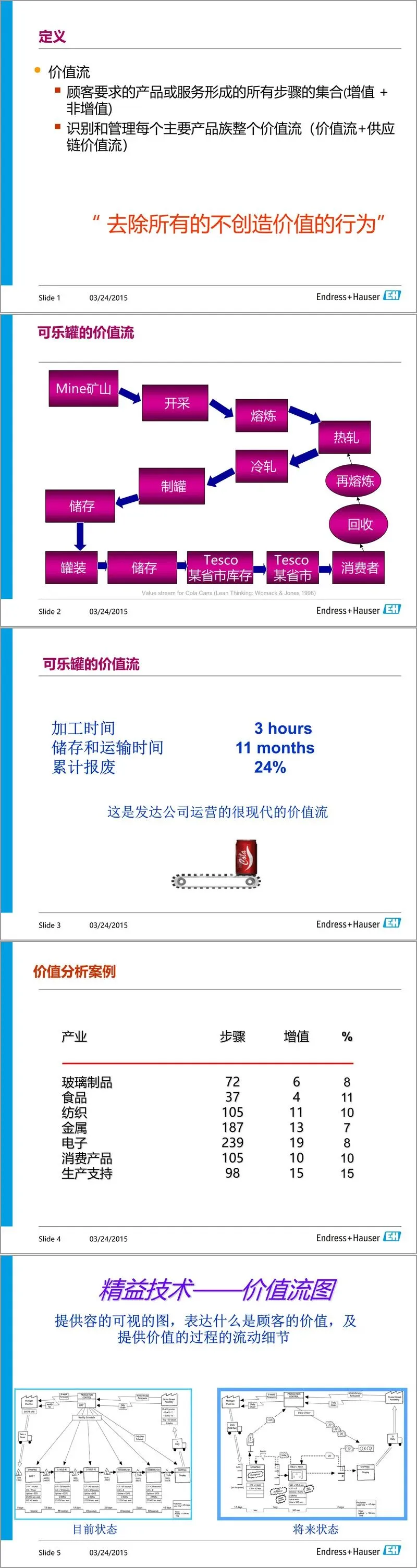

价值流是顾客所需产品或服务形成的全流程集合，涵盖增值与非增值活动，既包括企业内部流程，也延伸至供应链环节。以可乐罐的价值流为例，其加工时间仅 3 小时，而储存和运输时间长达 11 个月，累计报废率 24%，这一案例直观展现了传统价值流中严重的浪费问题。多个行业的价值分析数据也印证了这一现状，玻璃制品、电子、消费产品等行业的增值活动占比普遍在 7%-15% 之间，非增值活动的优化空间巨大。

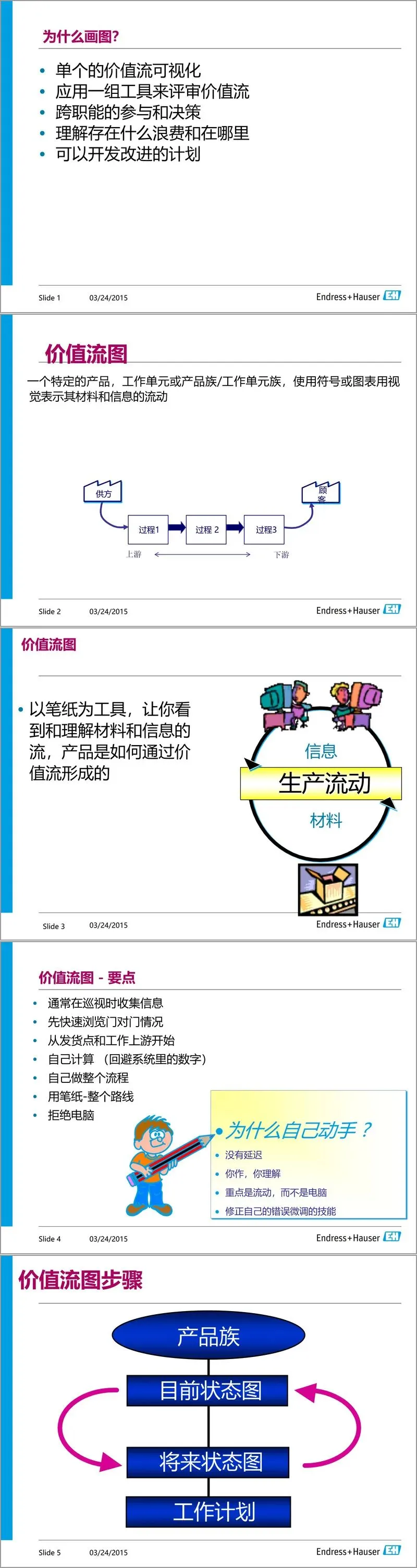

价值流图通过可视化符号，清晰呈现特定产品、工作单元或产品族的材料与信息流动，其绘制需遵循 “实地调研、手工记录” 的原则。绘制者应从发货点和上游工序出发，全程亲自观察、计算数据，拒绝依赖系统数字和电脑工具，这样才能精准把握流程细节，深入理解流动逻辑。

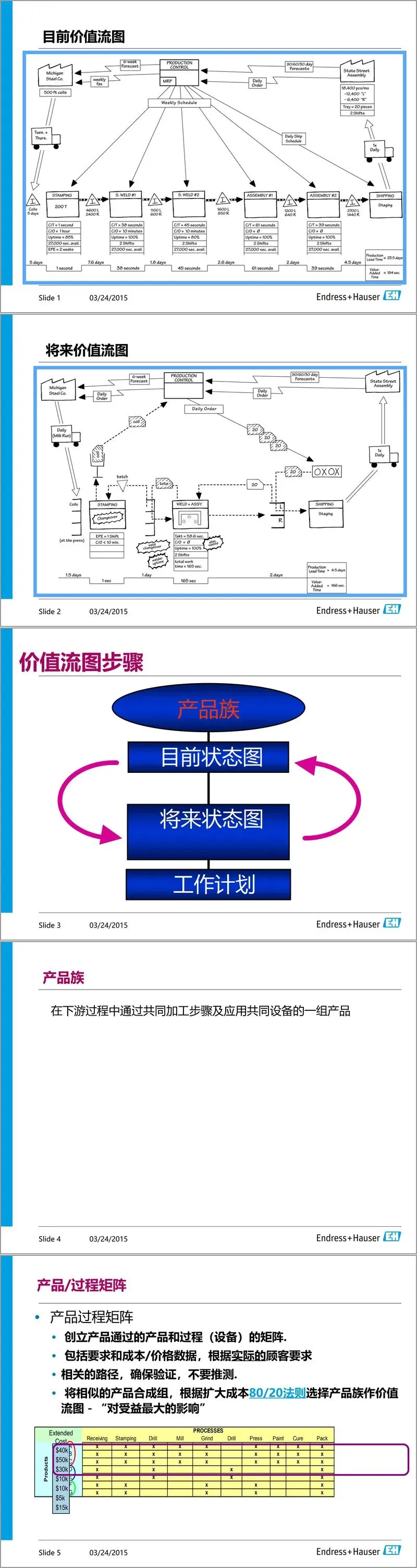

价值流图的绘制分为四大核心步骤：确定产品族、绘制目前状态图、设计将来状态图、制定工作计划。产品族是通过共同加工步骤及设备的一组产品，可借助产品过程矩阵，依据 80/20 法则筛选出受益最大的产品族作为分析对象。

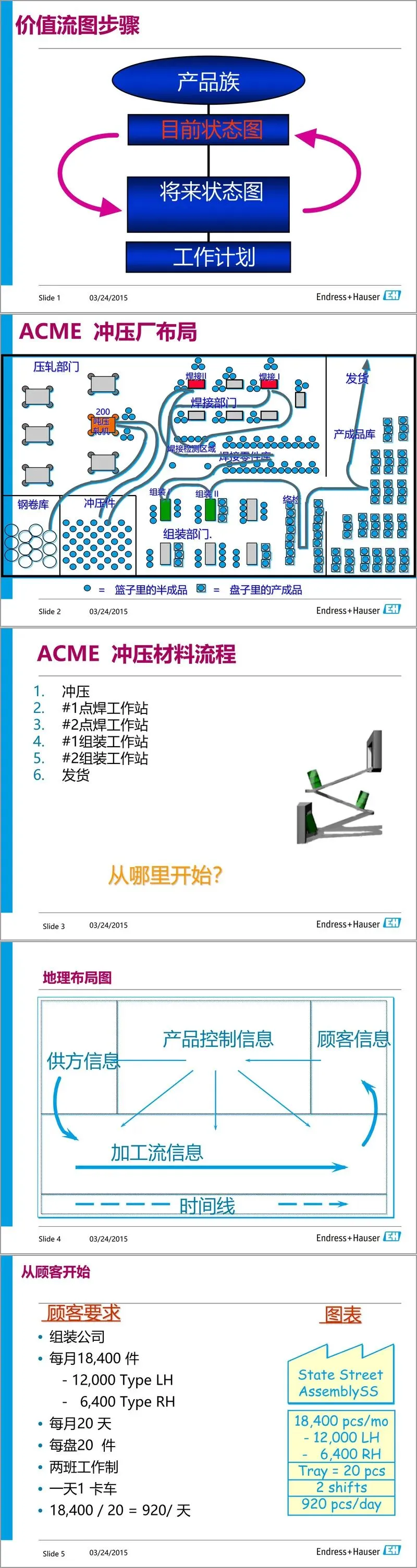

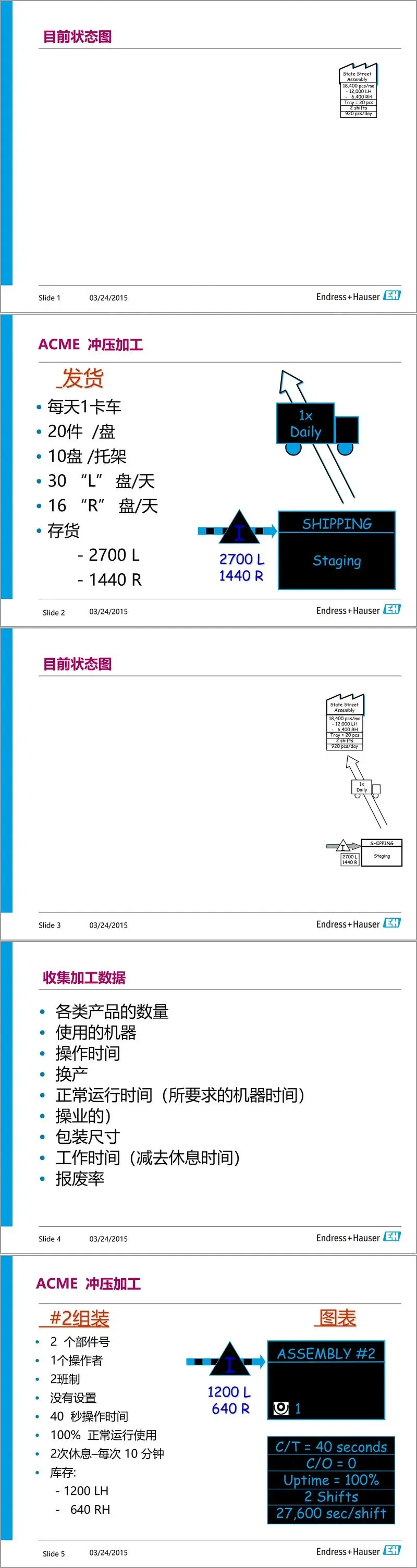

目前状态图的绘制需全面收集顾客要求、加工数据、供方信息及产品控制信息。以 ACME 冲压厂为例，需明确顾客月需求 18400 件（含 12000 件LH 型和 6400 件 RH 型），记录各工序的周期时间、换产时间、正常运行时间及库存情况，同时梳理从供方（密歇根钢铁公司）到顾客（州街组装公司）的材料流与信息流，最终计算出增值时间与生产提前期，识别出流程中的浪费与瓶颈。
将来状态图的设计需围绕八大关键问题展开：明确节拍时间（理想操作时间）、确定发货方式、规划持续流动区域、设置超市拉动系统、定位触发器过程、平衡混合生产、确定生产批量、制定过程改进措施。节拍时间的计算以顾客需求为基准，ACME 冲压厂的节拍时间经测算为 60 秒 / 件。持续流动应优先应用于可合并的增值操作，超市拉动系统则适用于设置时间长、过程不稳定或远距离供货的环节。触发器过程是价值流中唯一安排计划的环节，通过平衡混合生产和设定合理批量，实现平稳高效生产。
实现将来状态需针对性开展过程改进，ACME 冲压厂需将焊接 / 组装区的工作内容缩减至 168 秒以内，焊接换产时间缩短至 1 分钟以内，冲压机换产时间降至 10 分钟以内，并推动钢材供方实现每日供货。
价值流图的应用价值在于通过可视化呈现，促进跨职能参与决策，精准定位浪费所在，为流程优化提供明确方向。掌握其绘制逻辑与实践要点，能帮助企业系统性提升流程效率、降低成本，增强市场竞争力。
