01、学习 AutoCAD 机械设计的基础条件
首先，需掌握机械制图核心知识，包括图纸规范、尺寸基准、形位公差等基础理论，明确机械图形的表达逻辑与标准要求。
其次，熟悉 AutoCAD 2018 软件基础，了解工作空间布局（如草图与注释、三维建模空间）、界面组成（标题栏、命令行、绘图区域等）及系统环境设置方法。
此外，具备工程图识读能力，能准确理解零件图、装配图的结构要素、尺寸标注及技术要求，为软件绘图与设计奠定基础。
同时，需掌握基本操作逻辑，包括命令输入方式（菜单、工具栏、命令行）、坐标系统（绝对坐标、相对坐标）、对象选择与编辑的核心原则。
02、核心功能与操作技巧
（1）二维图形绘制
①基础图形绘制：熟练使用直线、构造线、射线等基本线类工具，以及矩形、正多边形、圆、圆弧、椭圆等封闭图形工具，掌握不同绘制方法（如三点画圆、轴端点画椭圆）。
②复杂图形绘制：运用多段线、样条曲线、圆环、多线等工具绘制复杂轮廓，通过填充图案（如剖面线 ANSI31）表达零件剖面，插入单行 / 多行文字标注技术要求。
③常用命令与快捷方式：牢记核心绘图命令及别名（如 LINE/L、CIRCLE/C、PLINE/PL），提高绘图效率。
（2）图形编辑修改
①基础编辑工具：掌握删除（ERASE）、移动（MOVE）、复制（COPY）、旋转（ROTATE）、缩放（SCALE）等基础操作，精准调整图形位置与形态。
②高级编辑功能：灵活使用阵列（矩形 / 环形 / 路径阵列）、偏移（OFFSET）、修剪（TRIM）、延伸（EXTEND）、圆角（FILLET）、倒角（CHAMFER）等命令，处理复杂图形关系；利用合并（JOIN）、分解（EXPLODE）、拉伸（STRETCH）等命令优化图形结构。
（3）尺寸标注与公差设置
①基本标注类型：掌握线性标注、对齐标注、角度标注、半径 / 直径标注、基线标注、连续标注等核心标注方式，满足机械制图尺寸表达需求。
②公差与引线标注：学会几何公差标注（形状 / 位置 / 方向 / 跳动公差），使用引线标注（QLEADER/MLEADER）标注倒角、序号等信息，支持多重引线样式自定义。
③标注编辑：通过 DIMEDIT、DIMTEDIT 等命令修改标注文字、位置与角度，根据国标要求简化尺寸注法（如均布要素 EQS、正方形结构□标注）。
（4）实用辅助工具
①查询与计算：利用距离、半径、角度、面积等查询功能获取图形数据，通过快速计算器（Ctrl+8）进行数值计算与单位转换。
②对象管理工具：使用快速选择（QSELECT）、对象选择过滤器（FILTER）精准筛选复杂图形中的目标对象；通过设计中心（Ctrl+2）共享图层、块、标注样式等资源，利用工具选项板（Ctrl+3）快速调用常用符号与块。
③绘图优化工具：运用核查（AUDIT）、修复（RECOVER）、清理（PURGE）等实用程序维护图形文件，通过特性面板（Ctrl+1）修改对象颜色、图层、线型等属性。
03、规范流程与实战应用
（1）标准绘图流程
①前期准备：设置图层（按线型 / 颜色分类）、文字样式（符合国标字体要求）、尺寸标注样式（箭头、文字高度、公差格式），绘制标准图框与标题栏。
②图形绘制：先绘制基准线、轮廓线，再添加细节特征（如孔、倒角、圆角），最后进行尺寸标注与文字注释，确保绘图逻辑清晰。
③后期处理：检查图形完整性与规范性，通过打印设置（图纸尺寸、打印比例、打印区域）输出符合要求的工程图，支持模型空间与布局空间两种输出方式。
（2）典型实战场景
①零件图设计：针对轴类、齿轮、带轮、弹簧等典型机械零件，运用二维绘图与编辑功能完成结构绘制、尺寸标注与技术要求注写。
②装配图设计：基于零件图通过插入块、外部参照等功能组合装配体，标注装配尺寸、编排零件序号与明细栏。
③辅助工具应用：利用符号库加载标准件（如紧固件），通过块定义创建常用符号（表面结构符号），提高设计复用性。
（3）安全与规范要点
①遵循机械制图国标（GB/T 4458.4），确保尺寸标注、公差标注、线型使用符合行业规范。
②操作中注意文件保存（自动保存设置、备份副本创建），避免数据丢失；合理设置图层属性，确保打印输出时线型、颜色正确显示。
③复杂图形绘制前先进行草图规划，使用对象捕捉（端点、中点、圆心等）保证绘图精度，避免后期频繁修改。

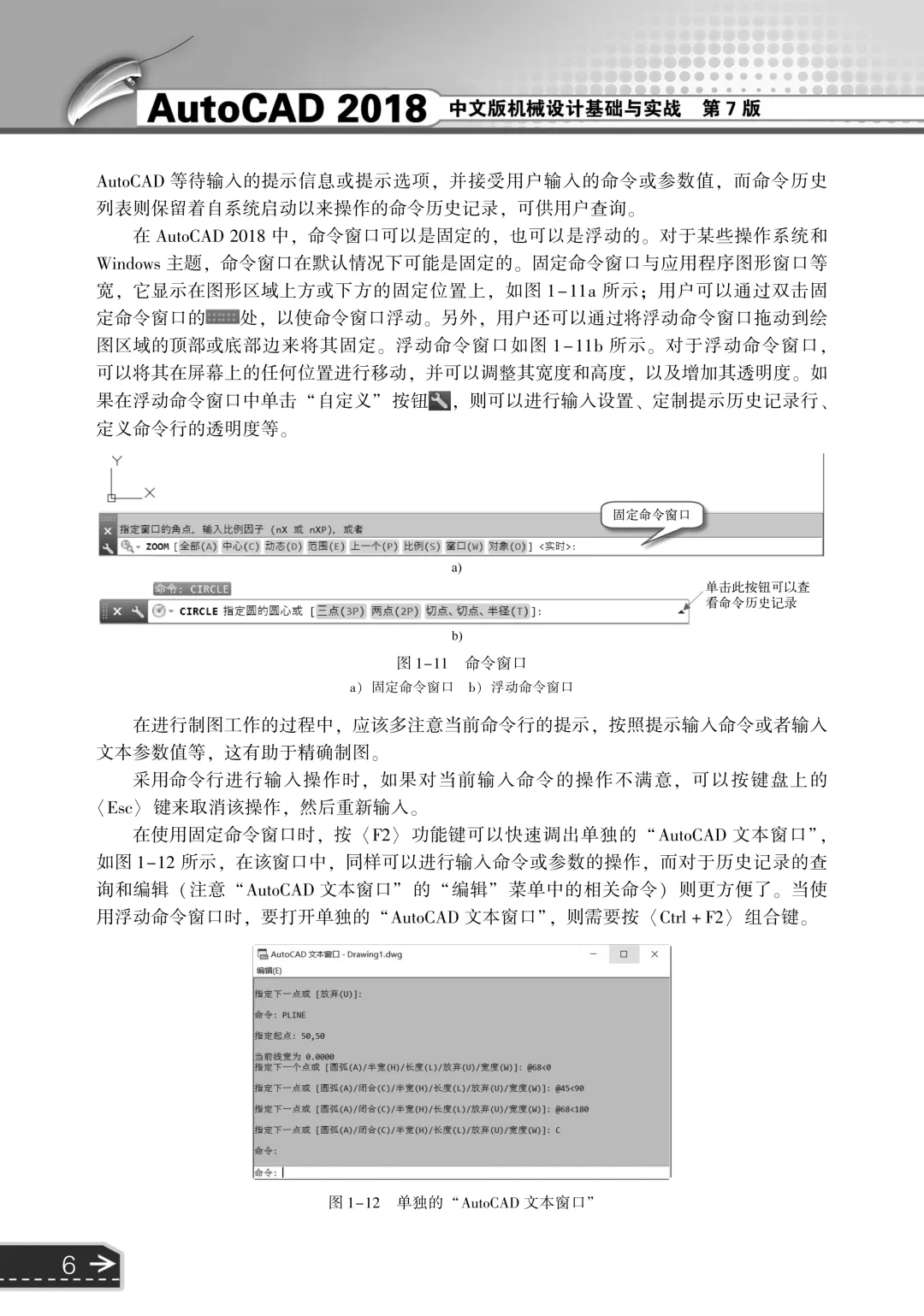

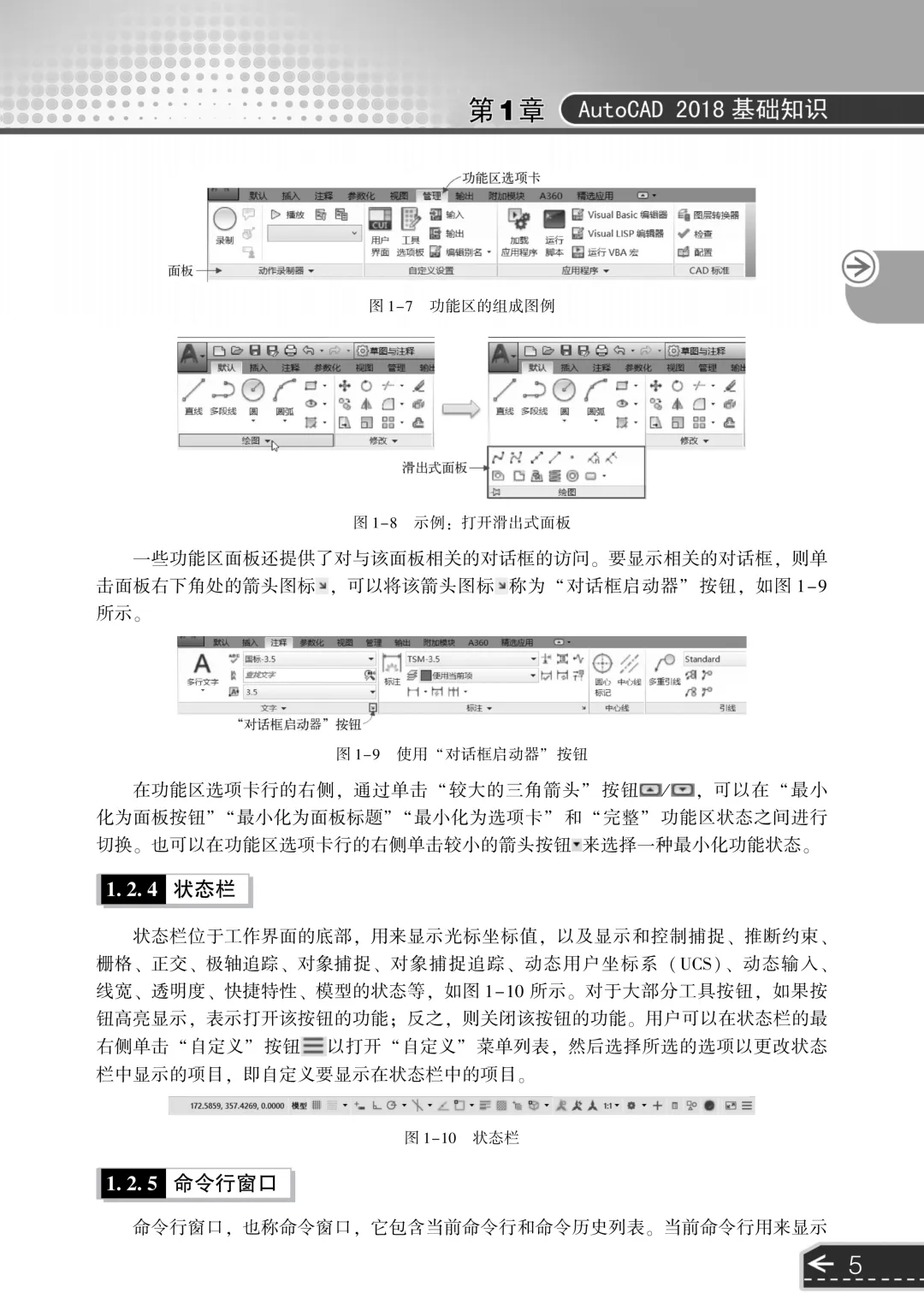

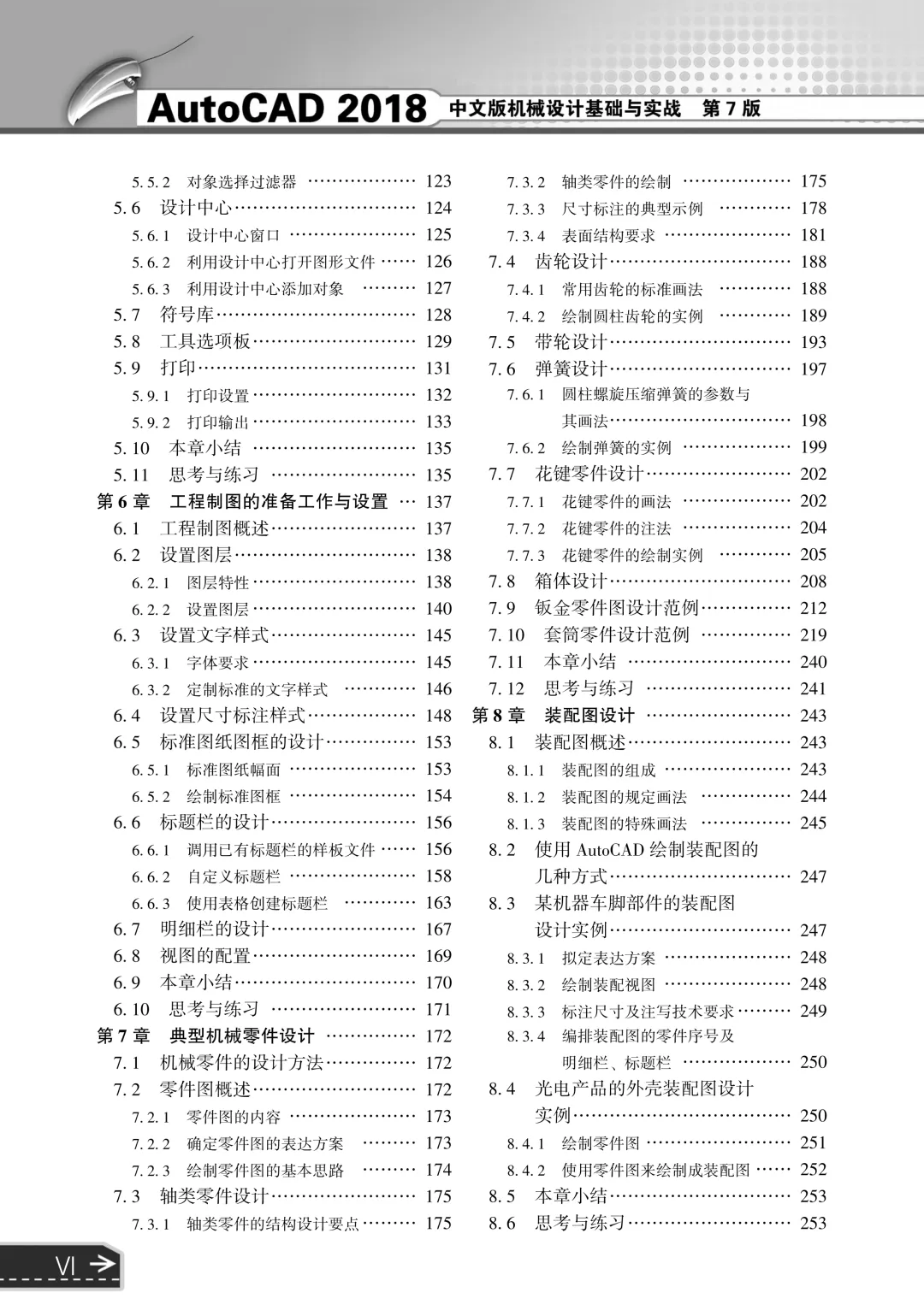

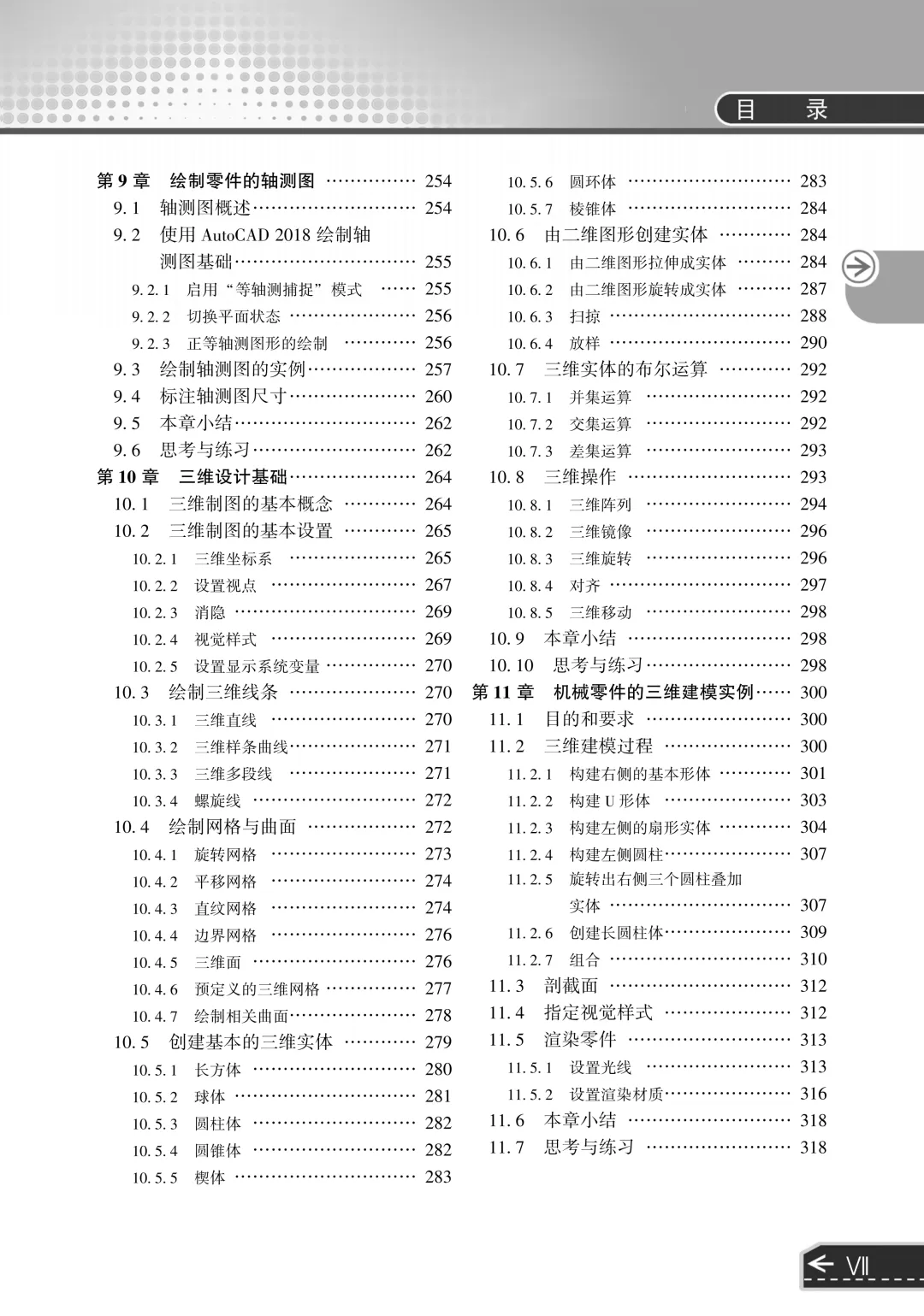

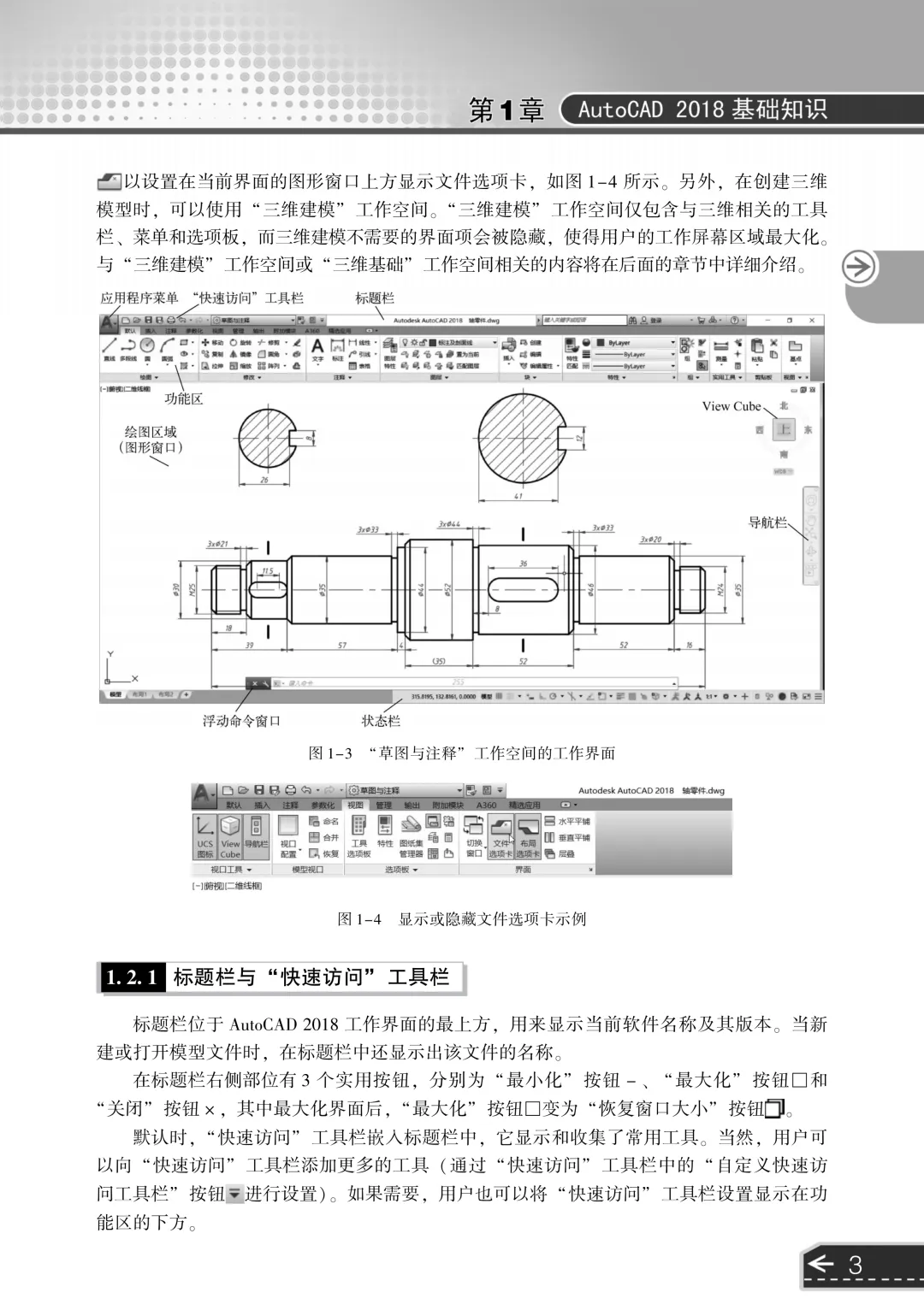

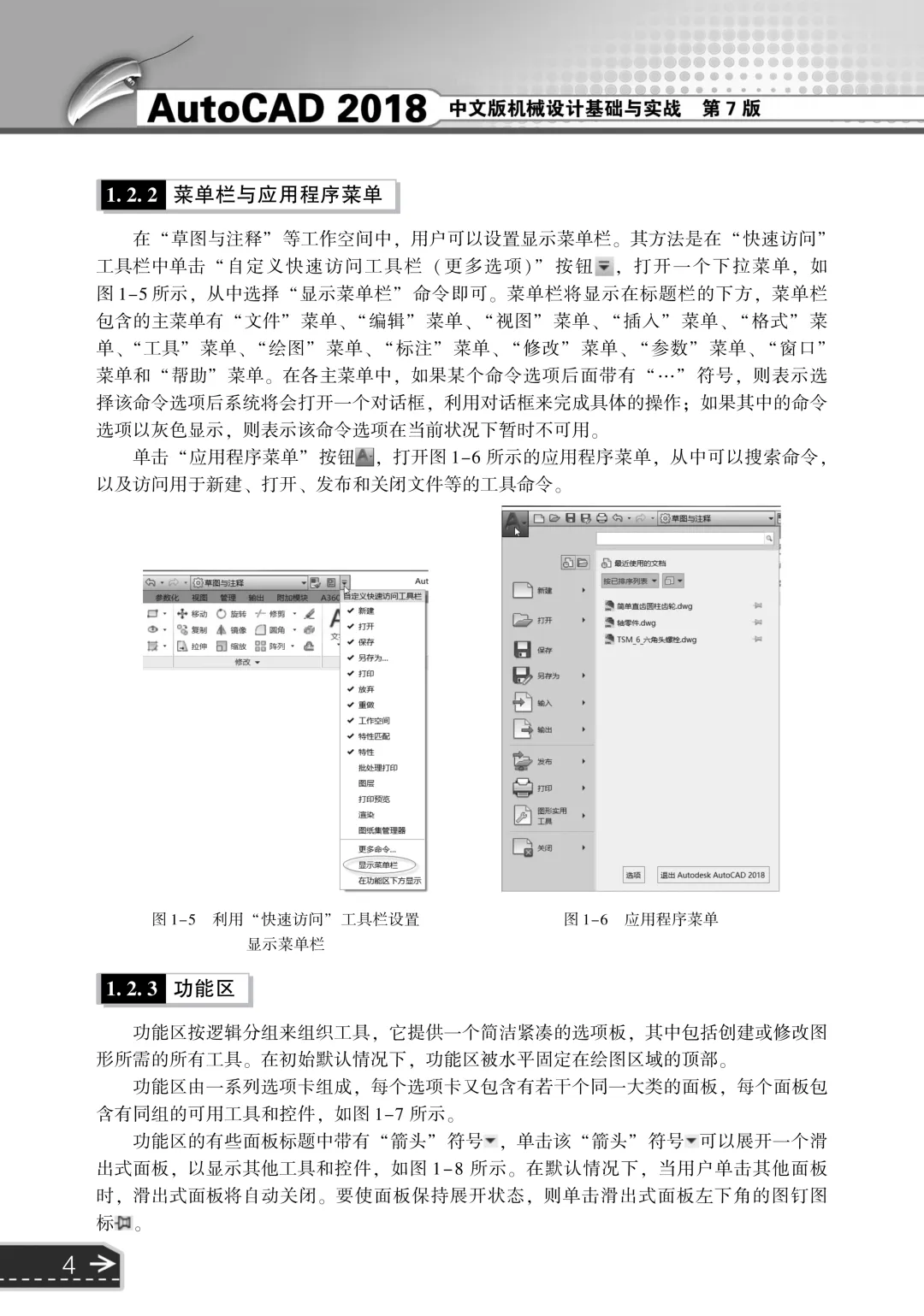

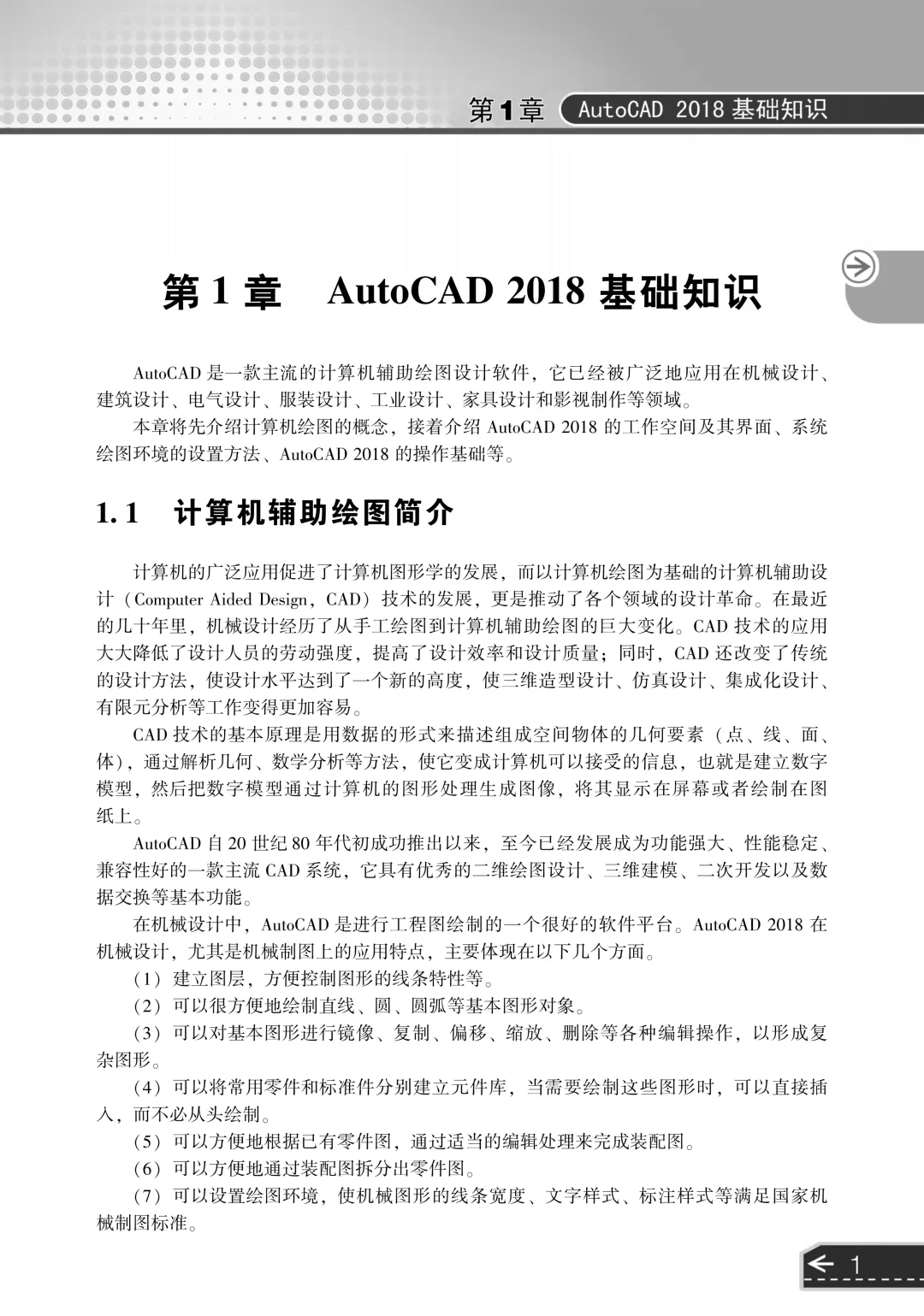

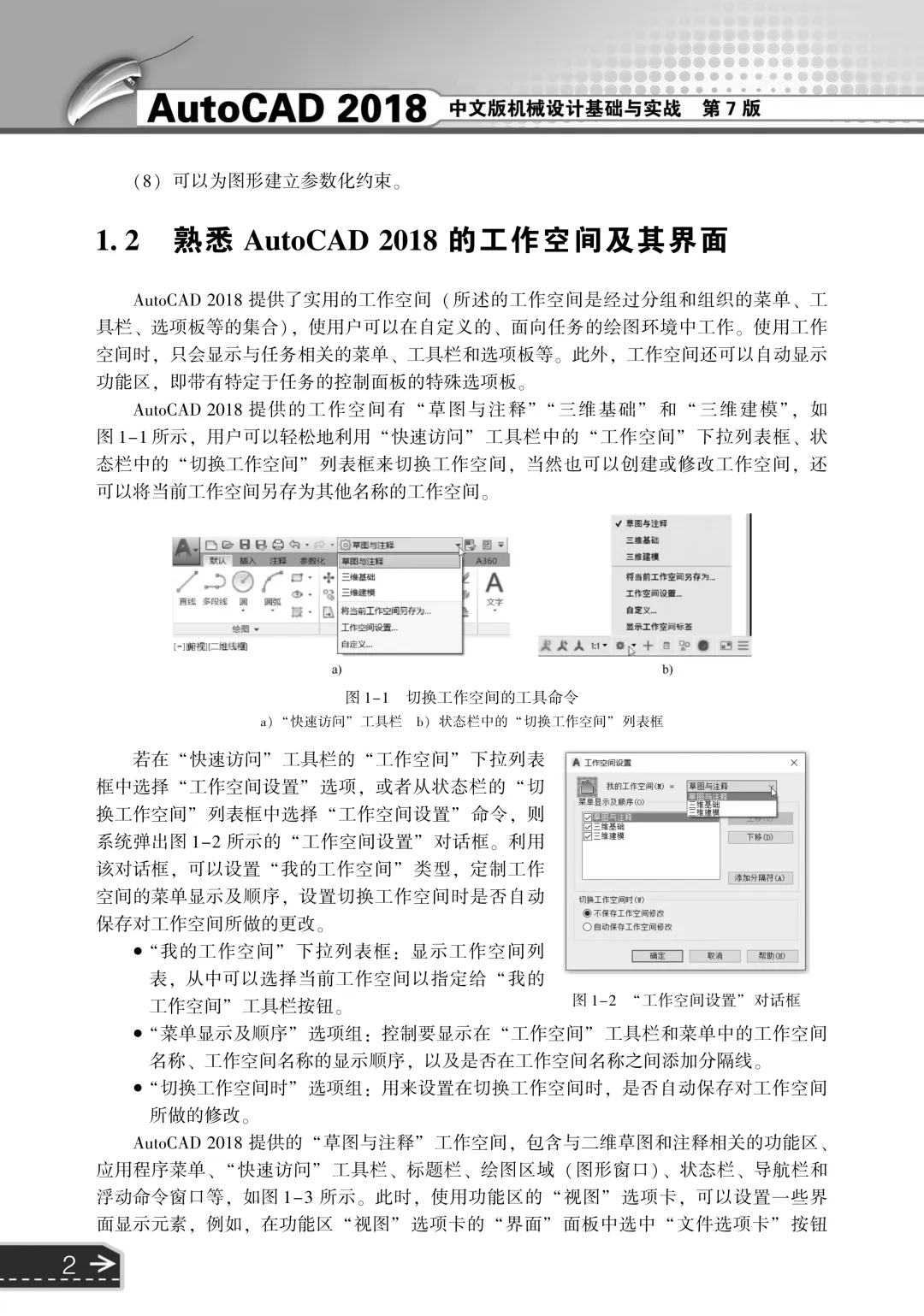

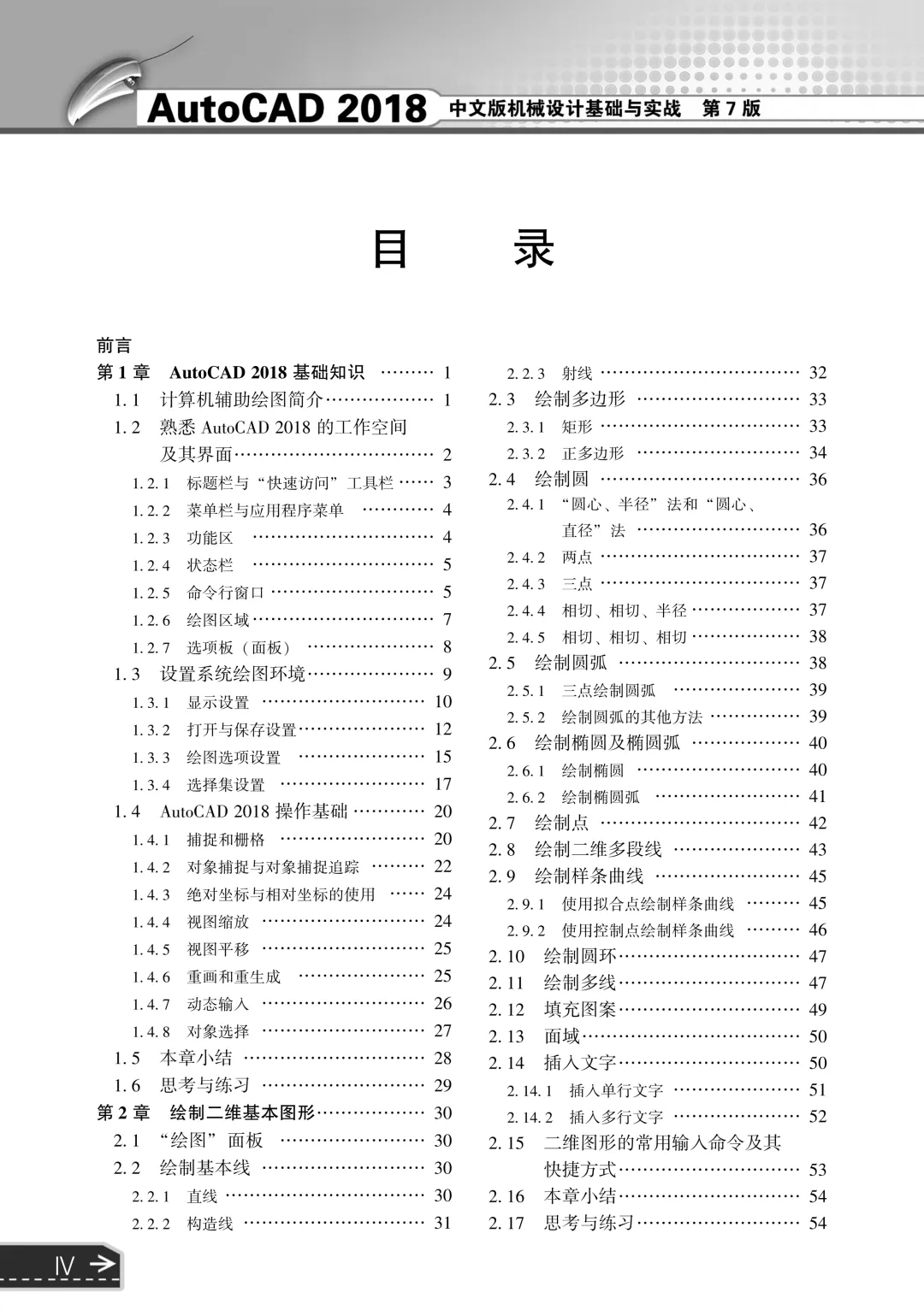

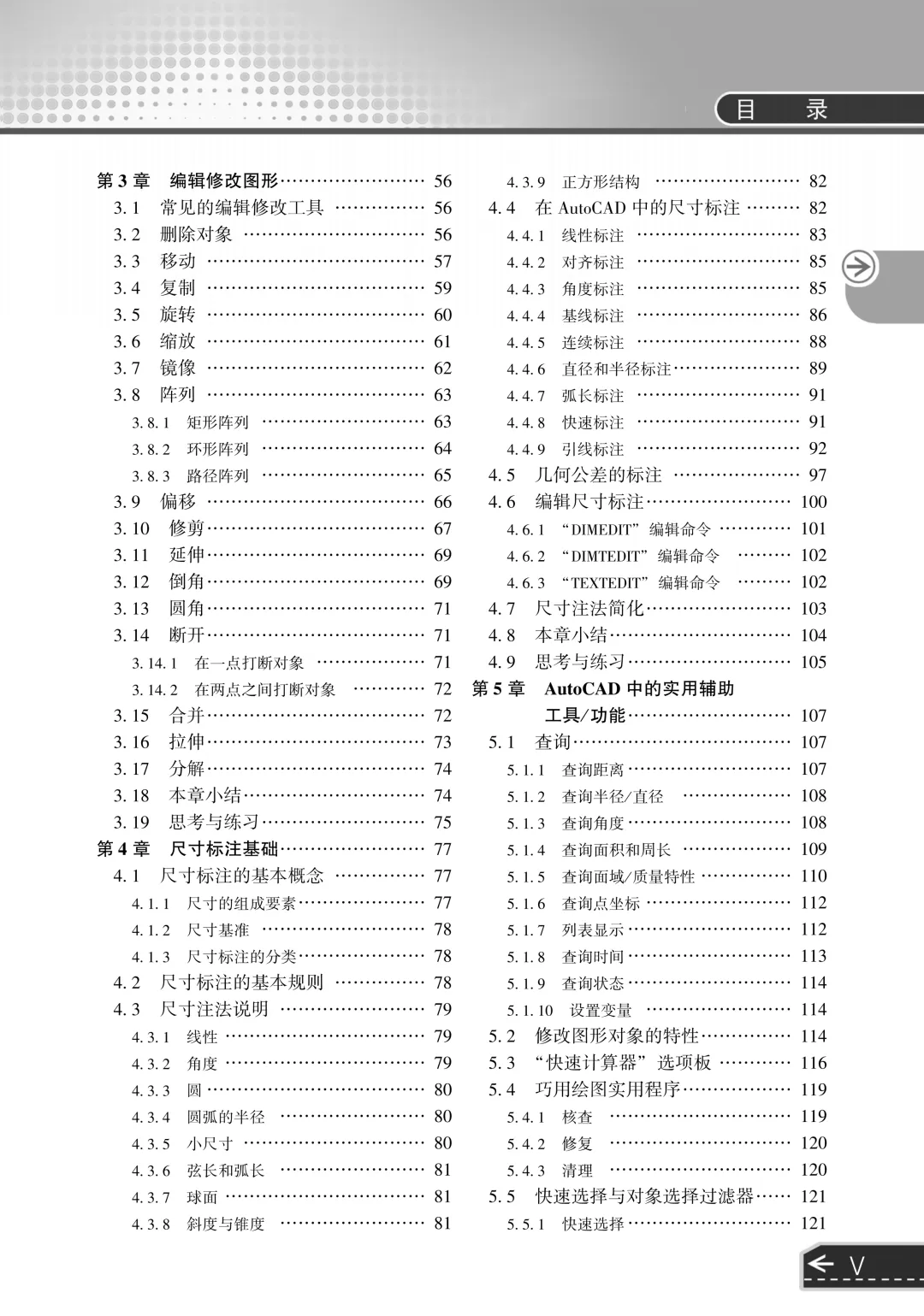

以下为200多页的《AutoCAD 2018 中文版机械设计基础与实战》，高清PDF，篇幅较长，这里仅截图部分供读者参考，完整文档请看文末进行下载！
