【开源】告别画流程图靠PPT:这款开源BPMN设计器,让业务和开发一起“拖拽”搞定工作流
在多数企业里，业务流程的设计与管理都存在类似的痛点：- 业务人员：脑中有流程，但画出来的是“示意图”，无法被系统直接执行。
- 技术人员：拿到手的是零散的流程图，需要重新“翻译”成BPMN XML，再配置到工作流引擎。
- 协作困难：流程版本靠命名（v1、v2、最终版2）管理，出了问题无法追溯，也难以多人协同编辑。
有没有一种工具，既能让业务人员轻松上手，又能无缝对接技术实现？Workflow BPMN Modeler正是为解决这些问题而生。
🎯 它是什么？

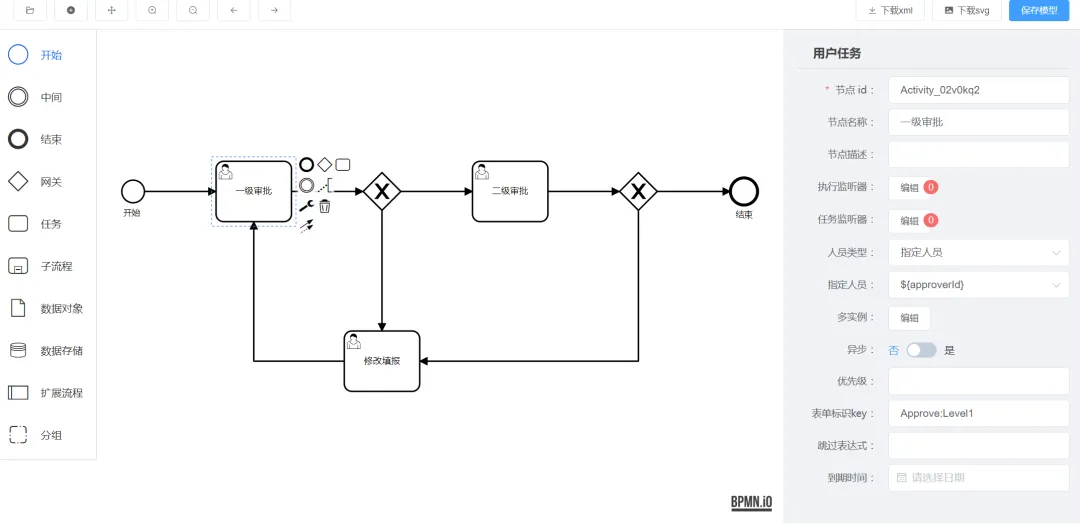

Workflow BPMN Modeler是一个基于Web的BPMN 2.0可视化建模工具，旨在让业务人员和技术团队能在同一个画布上协作，共同设计、优化并落地业务流程。- 直观易用：通过拖拽方式构建流程图，每个元素（如任务、网关、事件）都对应流程中的具体活动。
- 标准兼容：支持导出符合BPMN 2.0规范的XML文件，可与Flowable、Camunda、Activiti等主流工作流引擎无缝集成。
- 协作友好：支持多人实时协作和版本控制，流程变更清晰可追溯。
简单来说，它既是一张“人人看得懂的业务流程图”，也是一份“开发能直接用的流程说明书”。
⚙️ 技术架构解析
该项目采用现代Web技术栈，保证了良好的性能、可扩展性和跨平台兼容性。利用组件化开发模式，将工具栏、画布、属性面板等拆分为独立组件，便于维护和复用，同时保证了复杂交互下的性能。借助GitCode的存储和协作能力，实现流程模型的版本管理、历史记录追踪和团队协作，让流程变更不再混乱。作为一个轻量级JavaScript图形库，它负责将BPMN元素渲染成流畅的矢量图，并支持缩放、拖拽、连线等交互操作。这是业界广泛认可的BPMN 2.0实现库。它负责解析和生成BPMN XML，确保设计出的流程模型规范、准确，并能与后端引擎顺畅对接。整体架构：前端负责可视化交互，后端负责存储与协作，bpmn-js和diagram-js则作为“翻译官”和“画笔”，共同将业务意图转化为标准、可执行的流程模型。
✨ 核心功能一览
内置完整的BPMN元素库（开始/结束事件、用户任务、服务任务、网关等），通过简单的拖拽和连线即可完成复杂流程的建模，所见即所得。团队成员可以同时编辑同一流程，实时看到彼此的修改，并支持评论与讨论，有效避免“信息不对称”和“版本错乱”的问题。依托GitCode，每一次保存都会生成一个新版本。你可以随时回溯到任意历史版本，查看变更差异，确保流程迭代的可控性。支持将流程模型导出为标准BPMN 2.0 XML文件，一键部署到Flowable、Camunda等引擎。同时，也能导入已有的BPMN文件进行二次编辑，保护历史资产。
🚀 典型应用场景
企业内部审批流：如请假、报销、合同审批等。业务人员设计流程，技术人员导入引擎配置表单和权限，快速上线。跨系统业务流程编排：如订单履约、售后处理等。通过BPMN清晰定义各系统间的调用关系，降低集成复杂度。流程优化与合规审计：利用版本对比功能，直观展示流程优化点，为流程改造和合规审计提供有力支持。
💡 如何快速上手？
访问与体验：在GitCode等平台搜索“Workflow BPMN Modeler”，通常能找到在线Demo，可直接体验。集成与开发：根据官方文档，通过npm或yarn安装依赖，然后在React项目中引入组件，即可将设计器嵌入到你的业务系统中。导入与部署：将设计好的BPMN XML文件部署到你的工作流引擎，并根据业务需求配置表单、监听器、任务分配等细节。
结语
Workflow BPMN Modeler的价值在于，它弥合了业务与技术之间的鸿沟。它让业务人员能够用“流程图”的语言表达需求，也让技术人员能够基于标准化的模型进行高效开发。如果你正在寻找一款轻量、易用且能落地的BPMN建模工具，不妨从Workflow BPMN Modeler开始，让流程设计真正“所见即所得”。开源地址
https://github.com/Nayacco/workflow-bpmn-modeler/tree/master
