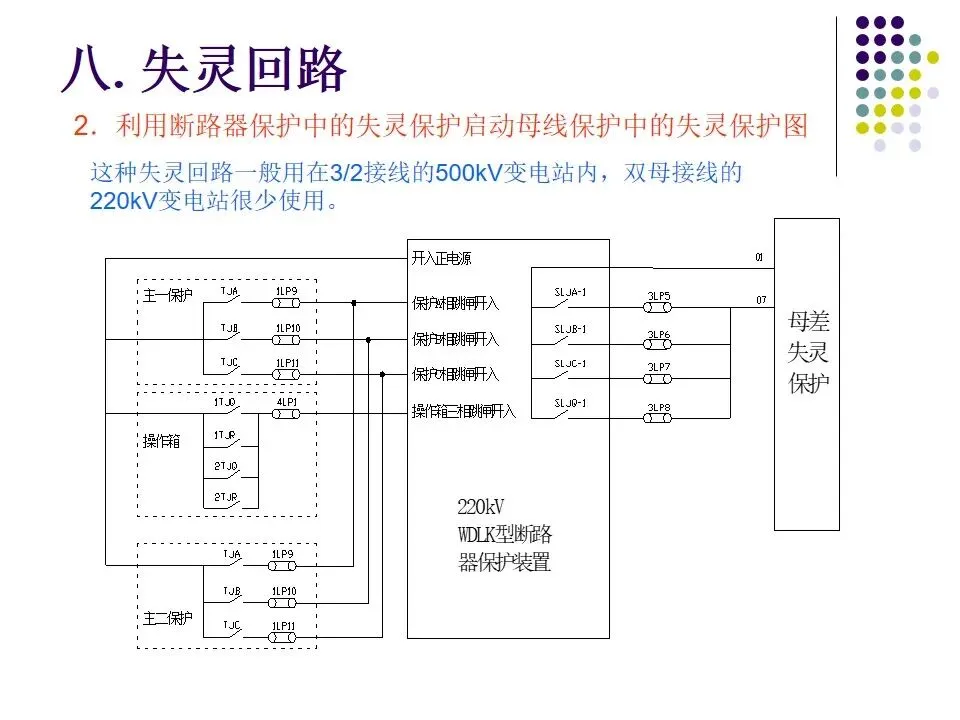

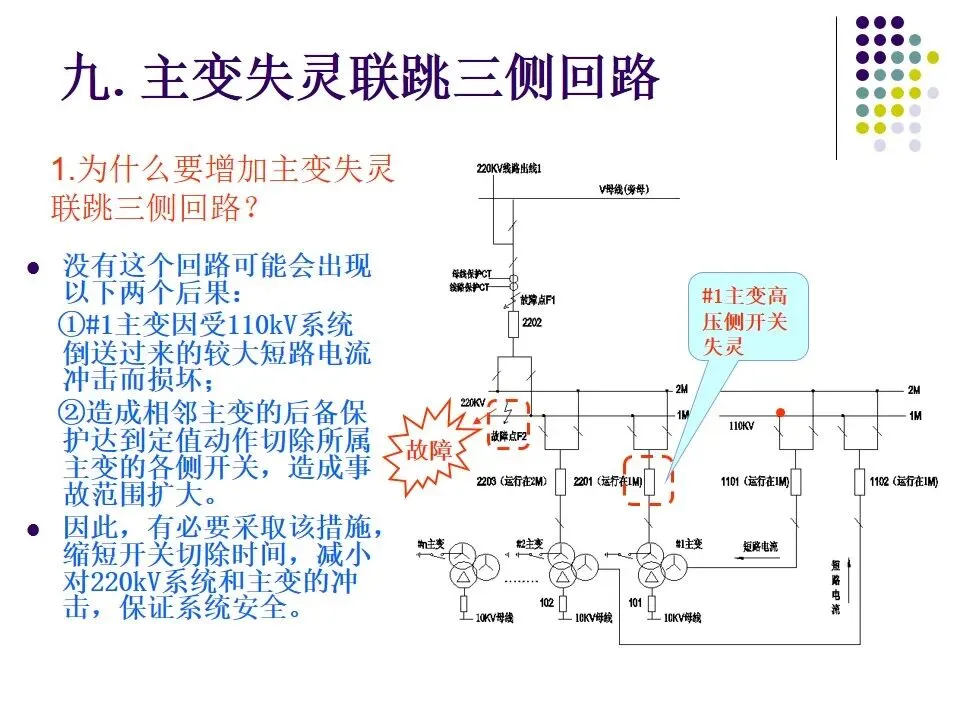

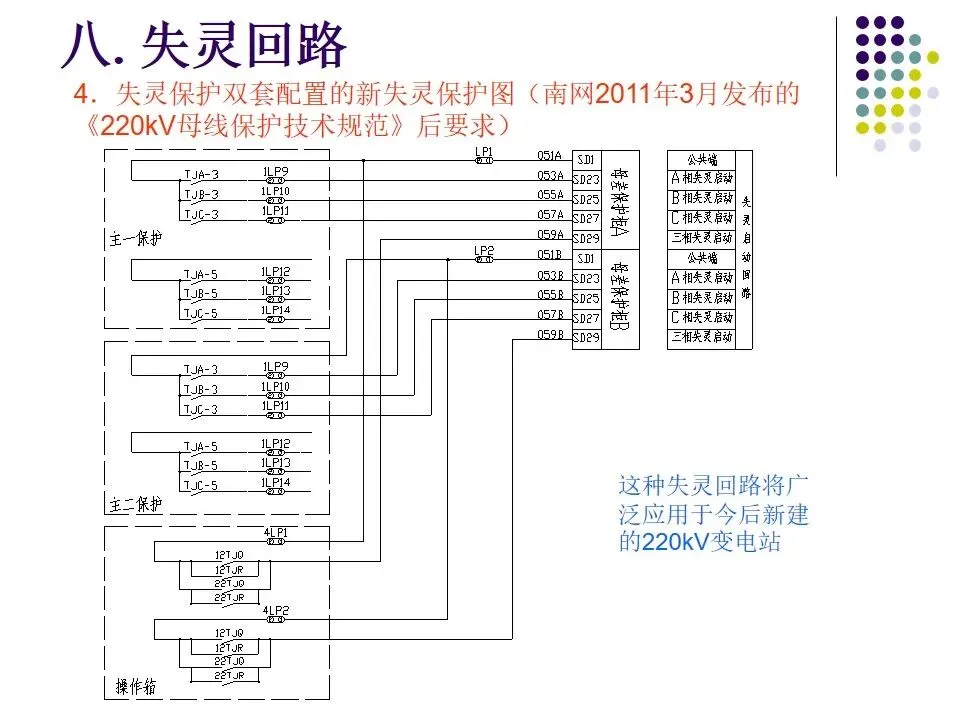

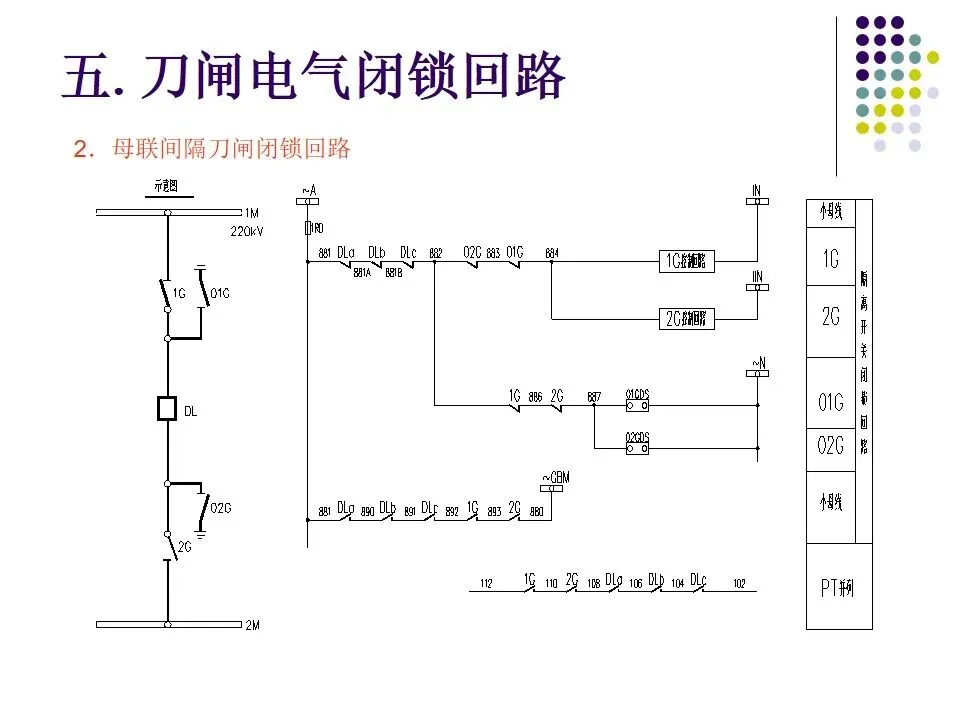

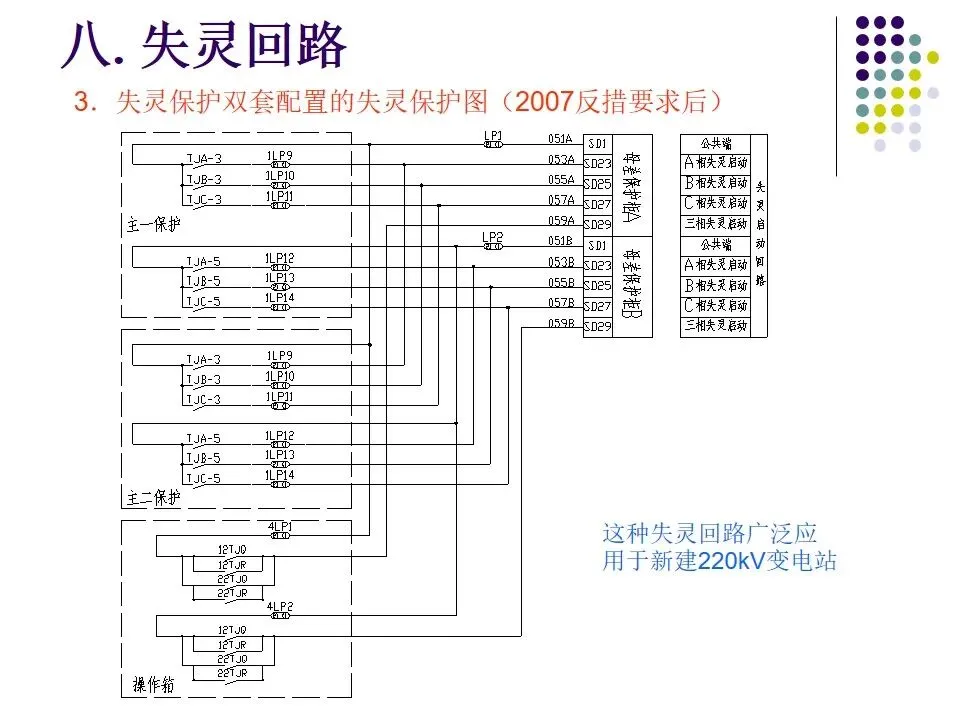

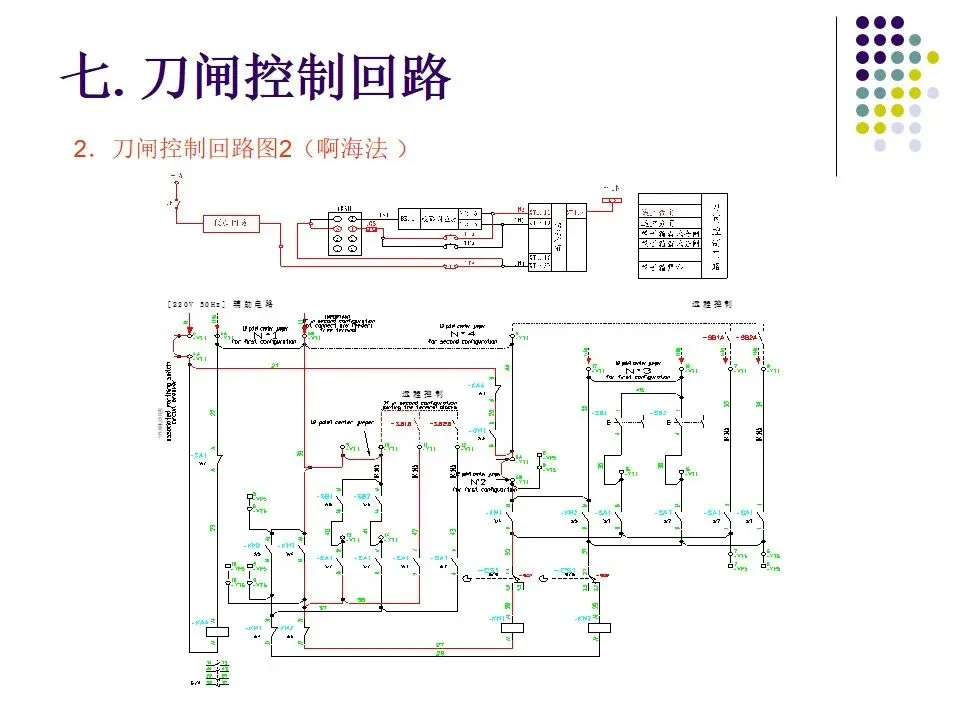

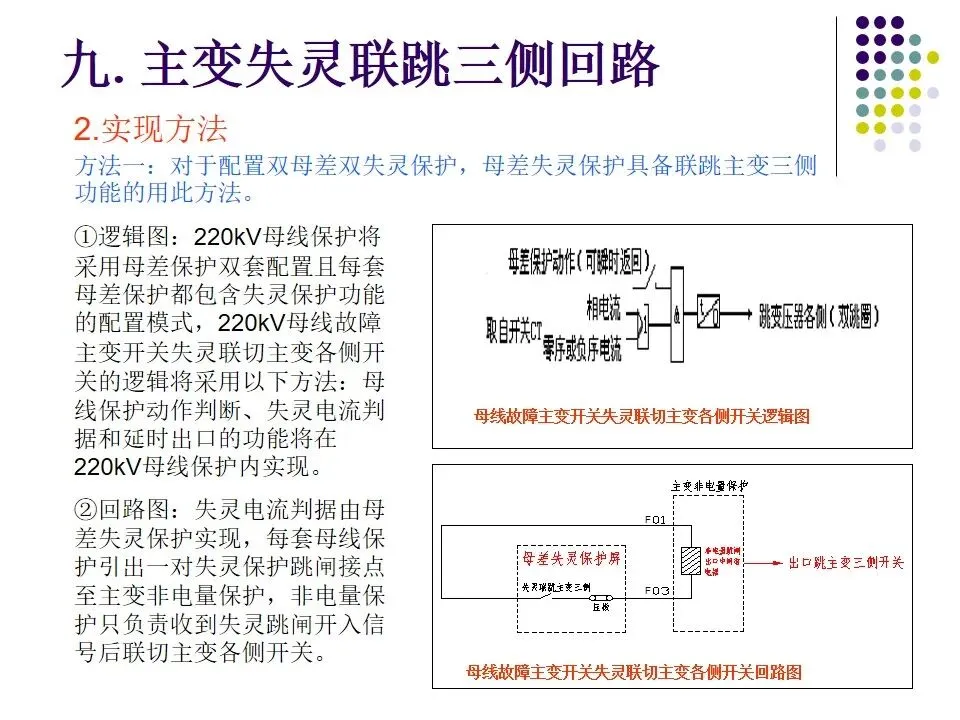

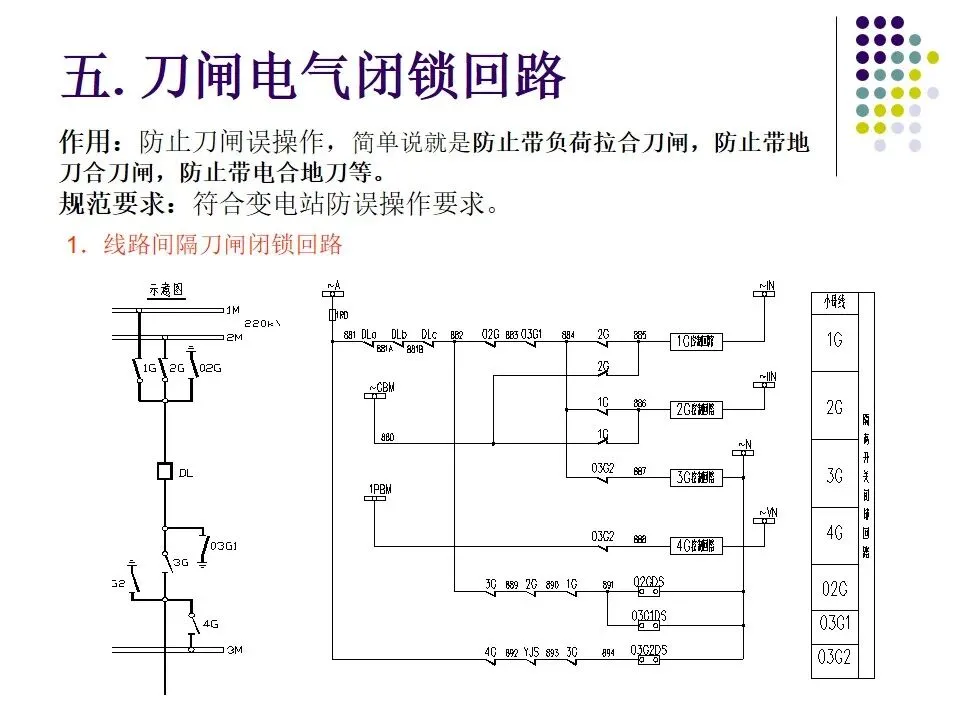

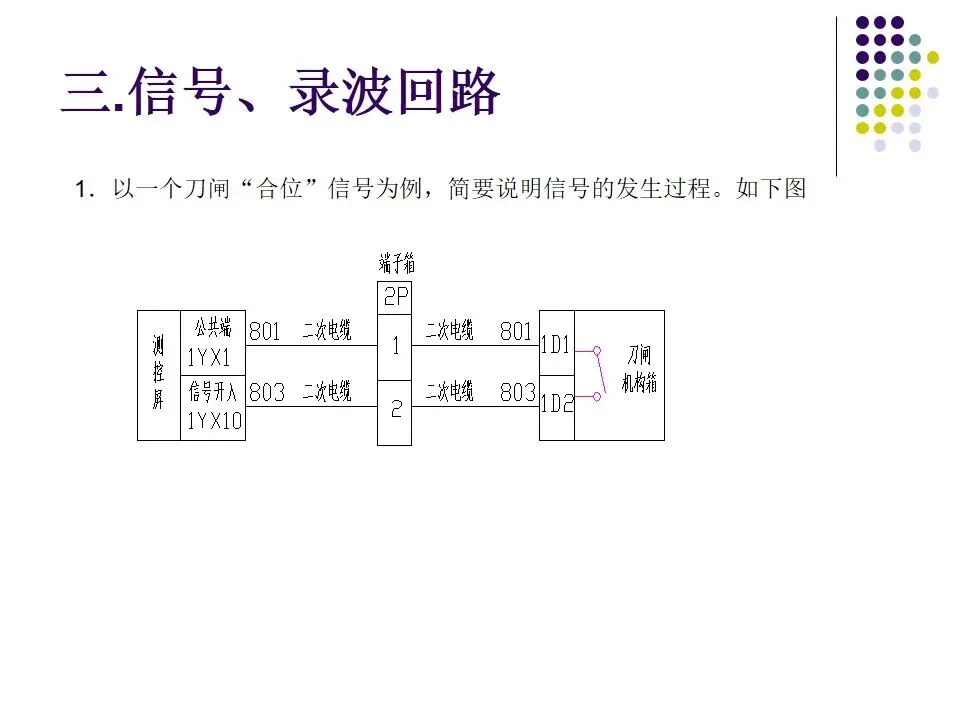

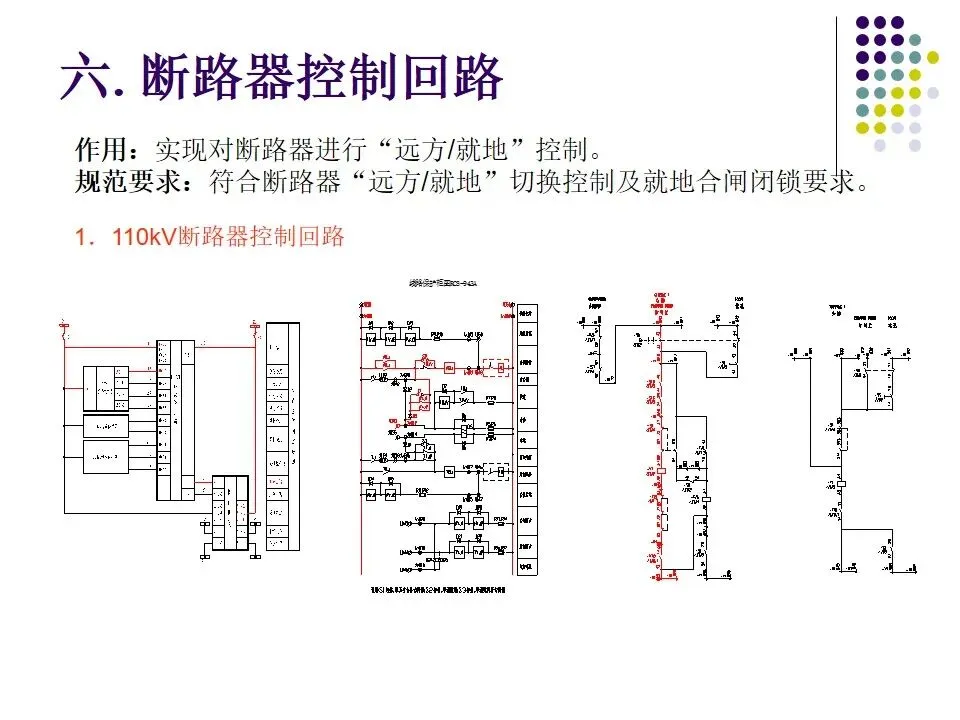

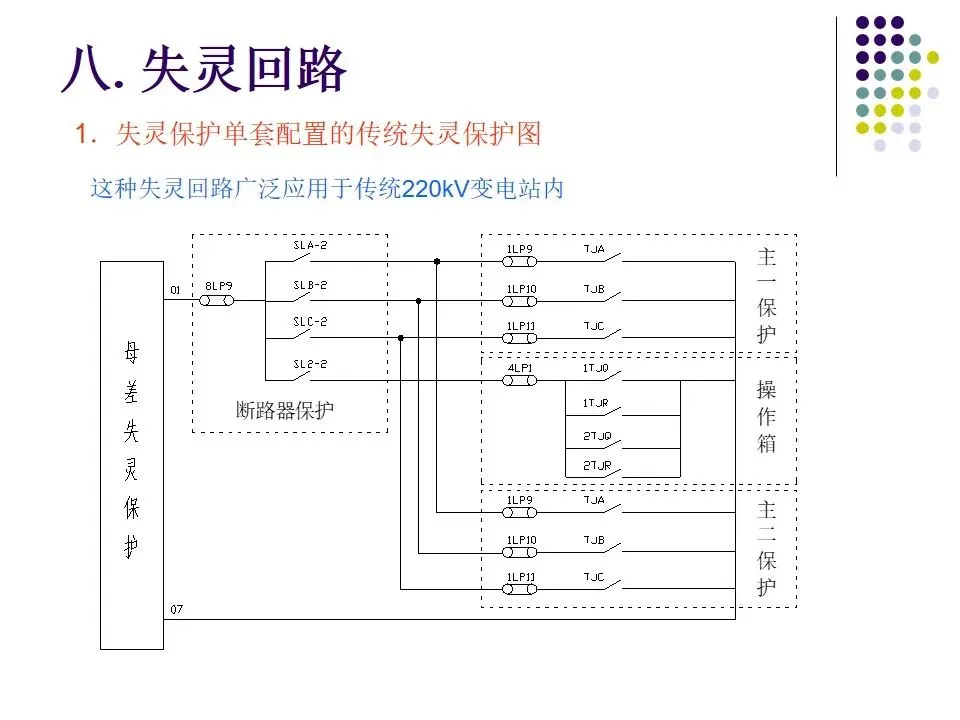

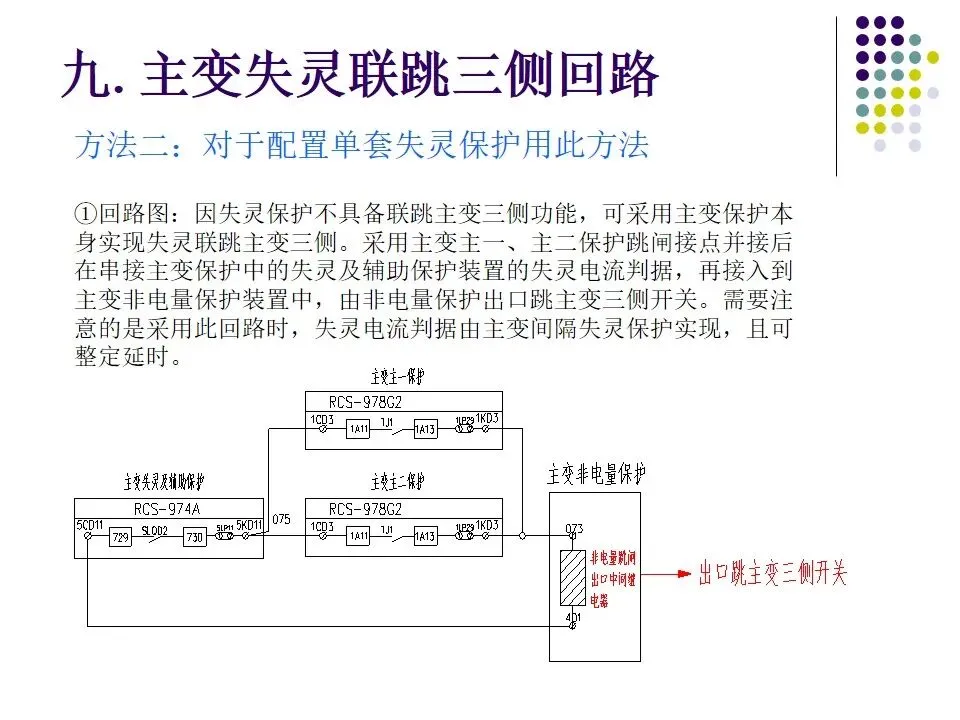

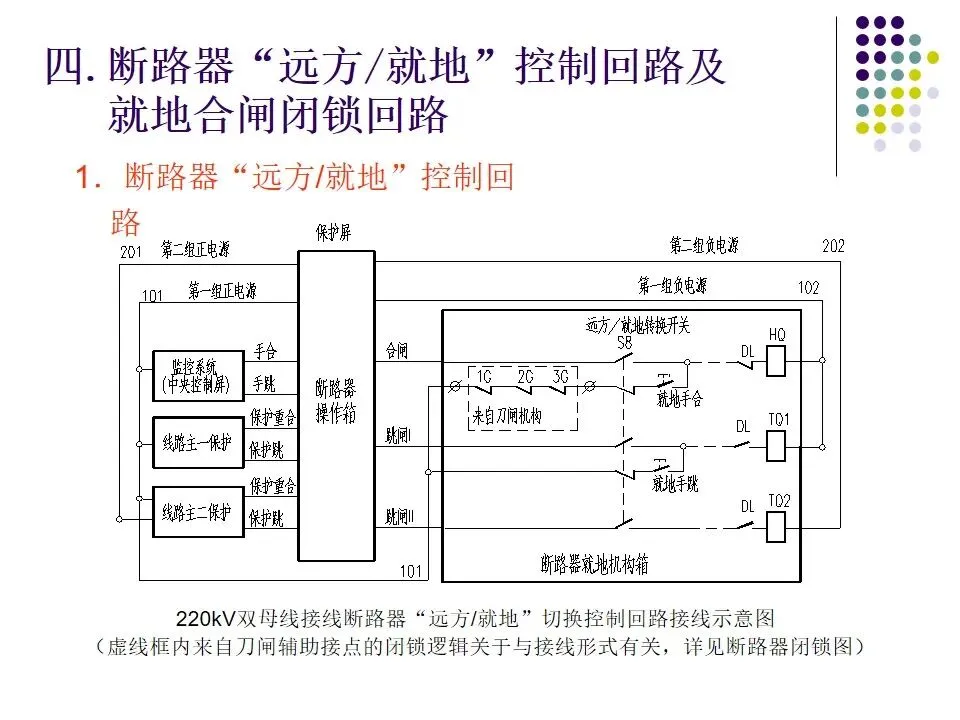

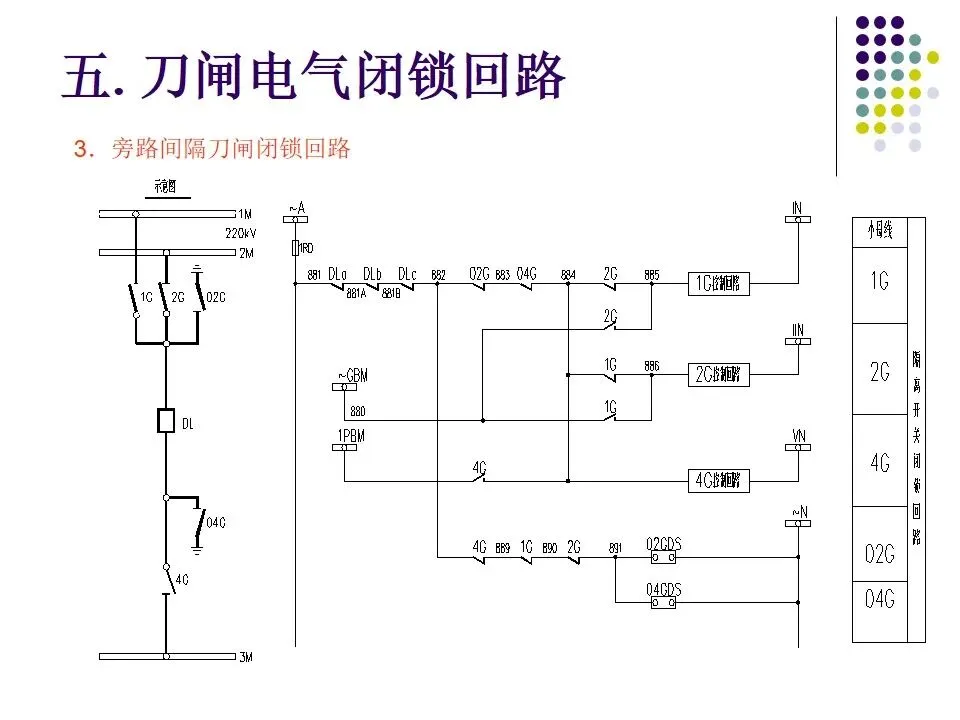

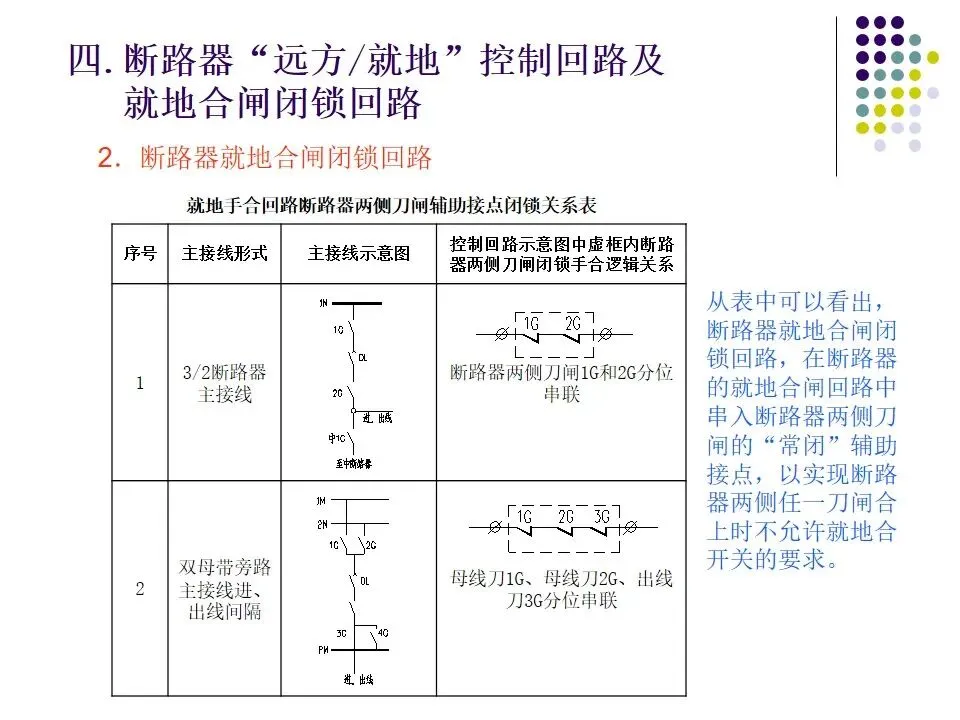

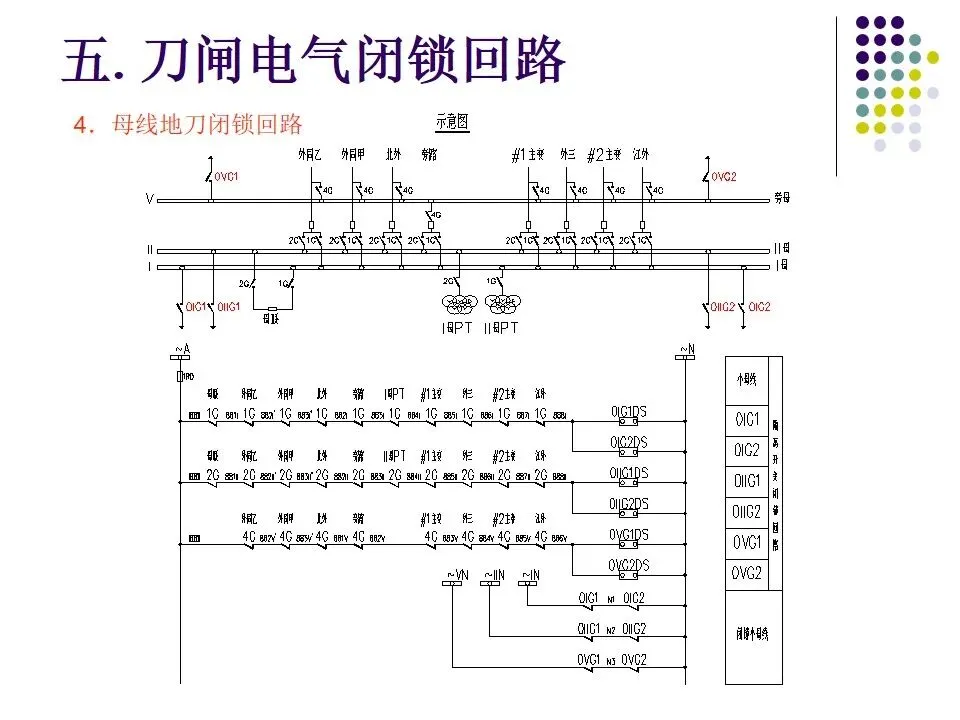

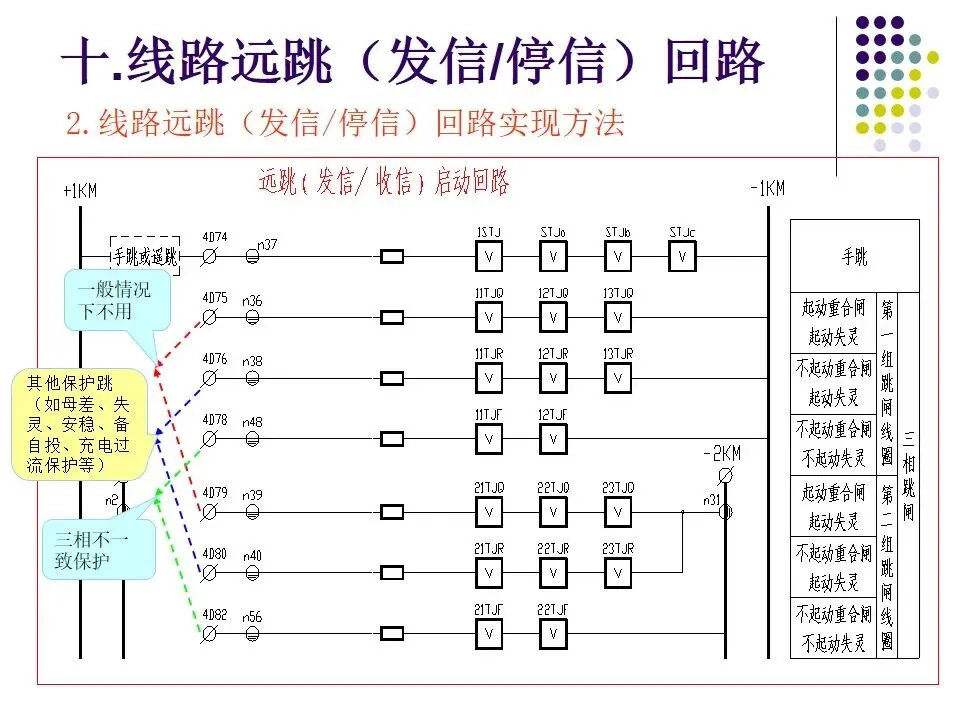

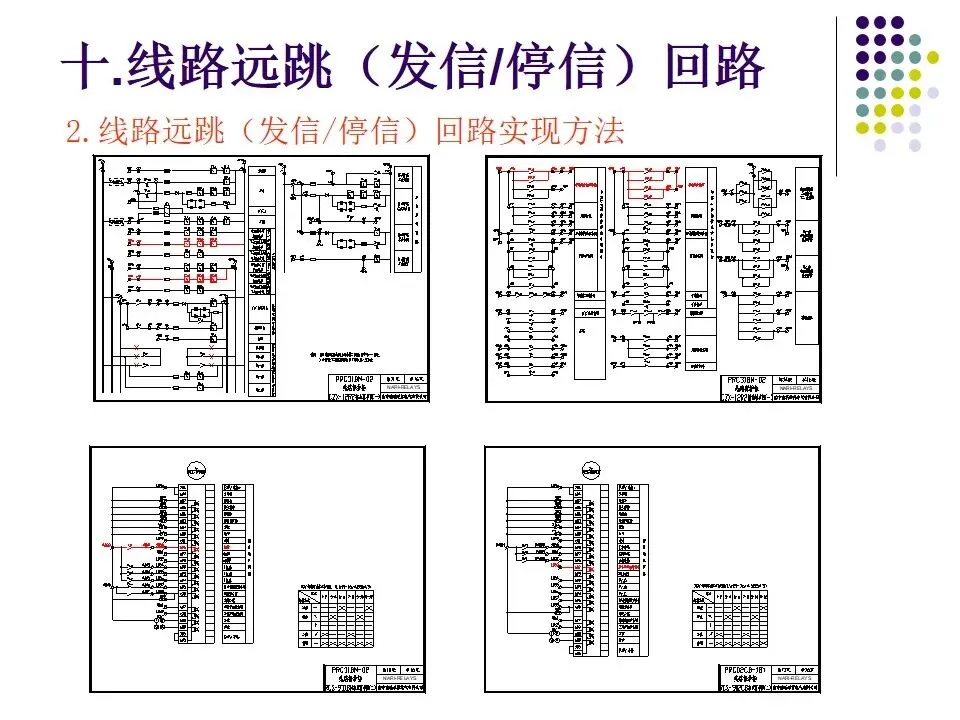

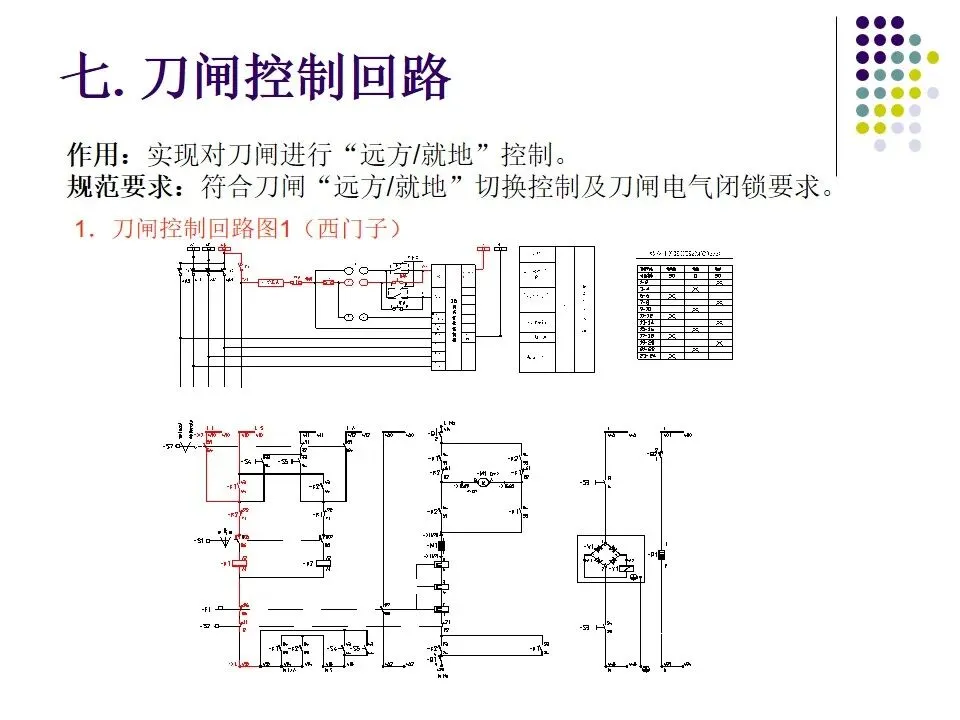

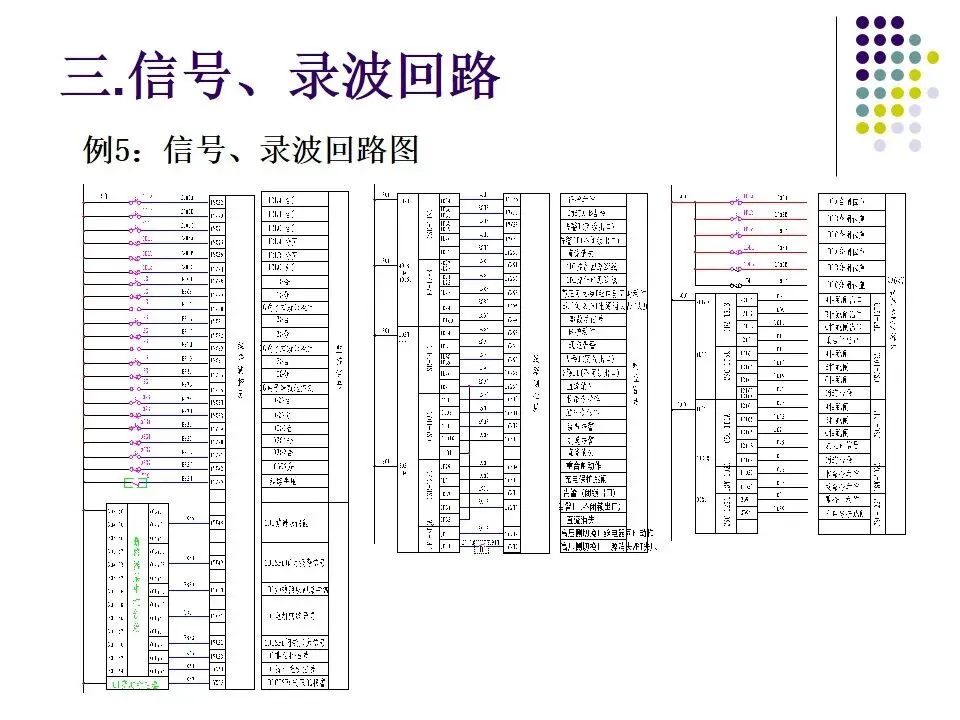

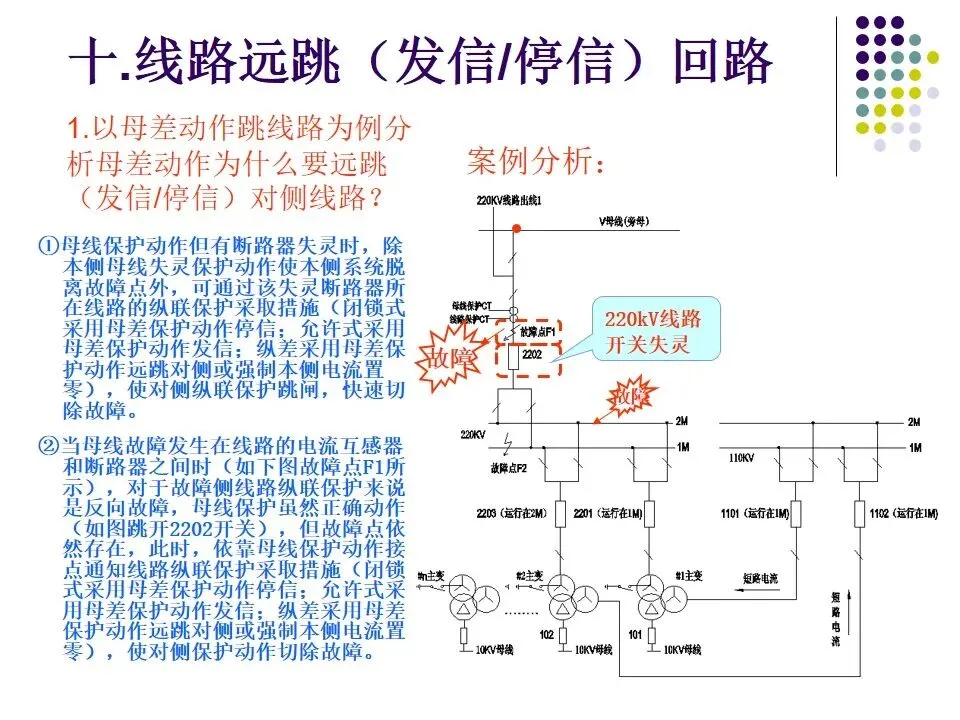

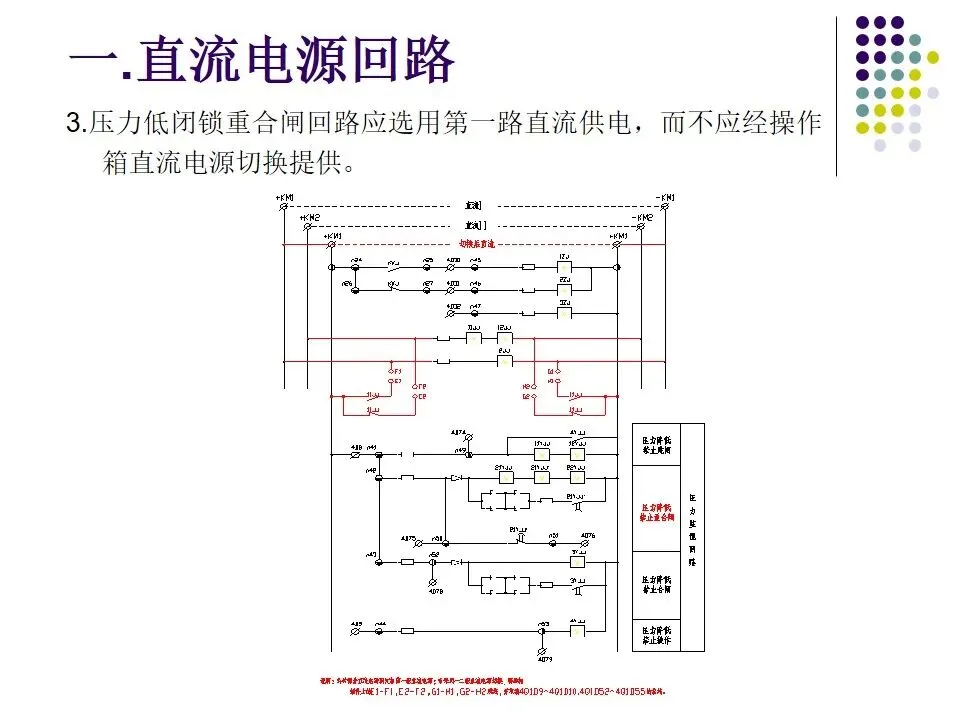

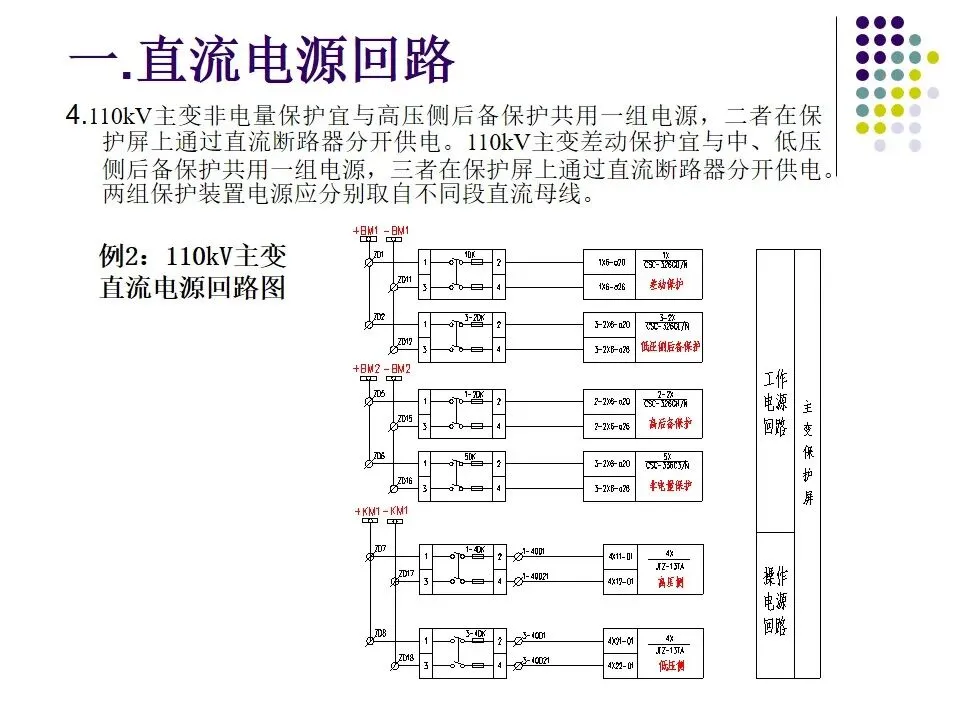

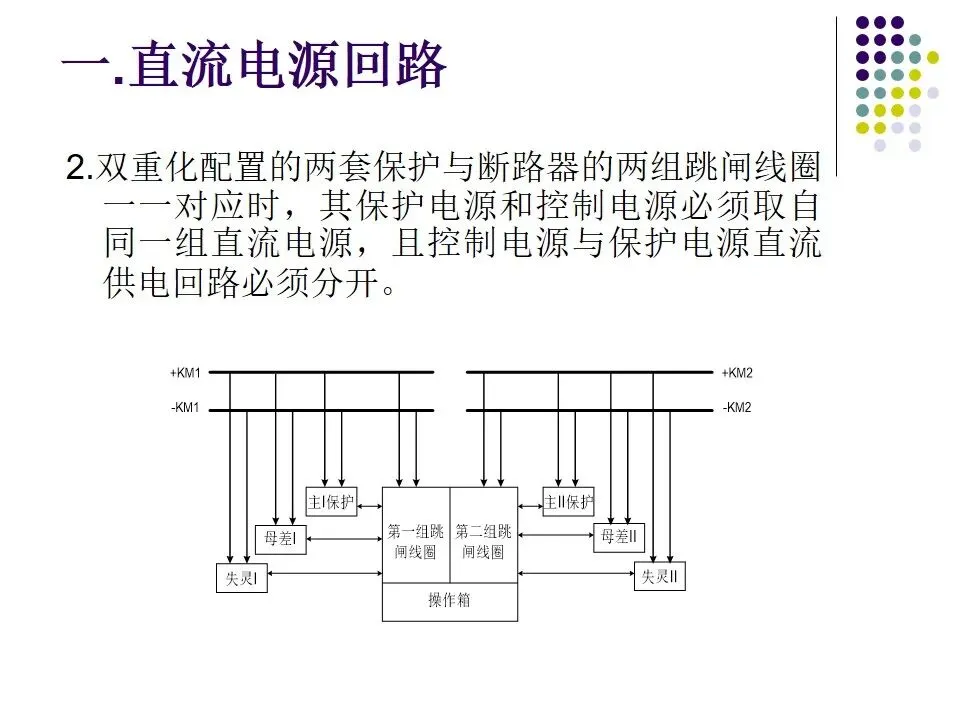

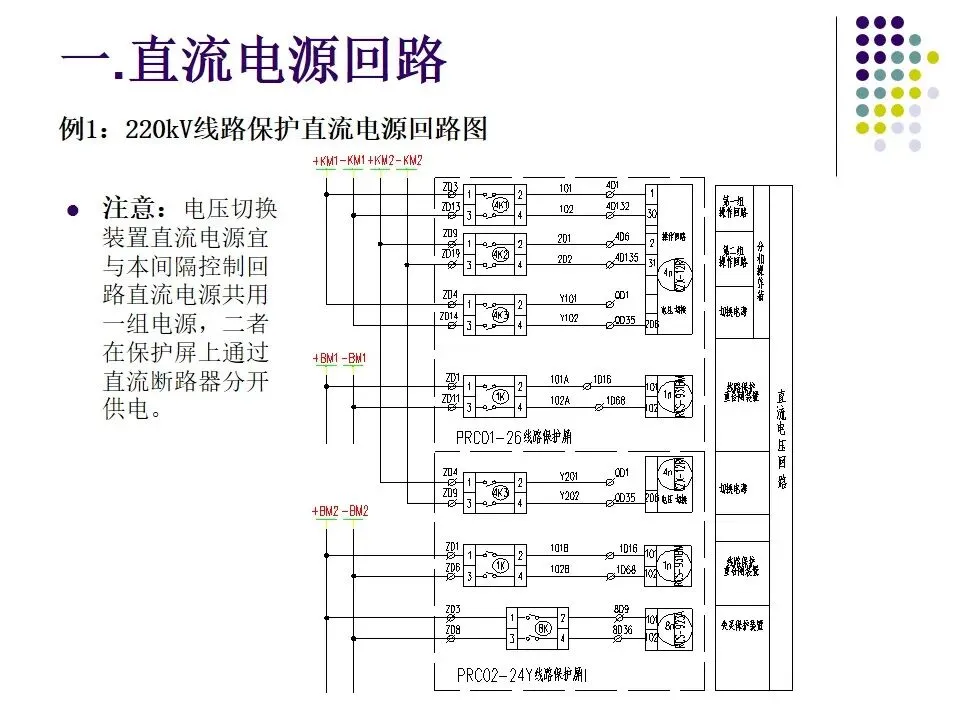

直流电源回路
作用：直流电源是为变电站内设备提供工作电源的装置，主要为各种保护装置、测量仪表、测控装置、通信装置、录波装置等提供工作电源，及为开关、刀闸等提供控制电源、储能电源、电机电源等。
规范要求：
1.互为冗余配置的两套主保护、两套安稳装 置、两组跳闸回路、两套通道设备等的直流供电电源必须取自不同段直流母线，两组直流之间不允许直流回路采用自动切换（不包括通讯专业提供的带ATS自动切换的直流电源）。

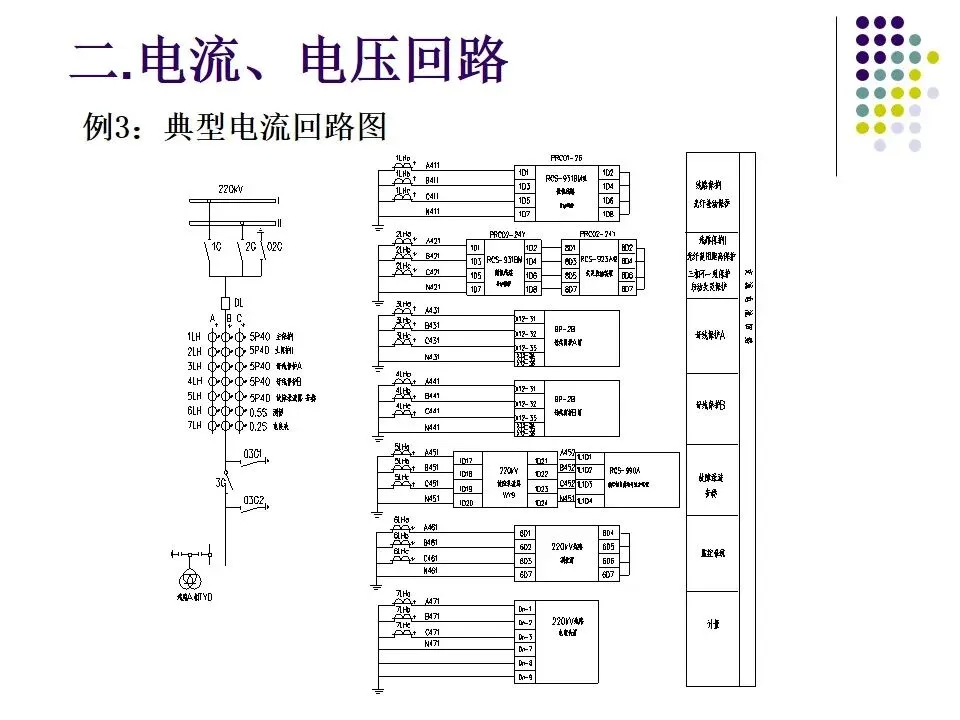

电压回路检查项目及要求：
1).检查项目：
①检查电压互感器二次绕组的用途、接线方式、级别、容量、实际使用变比、绝缘、一点接地。

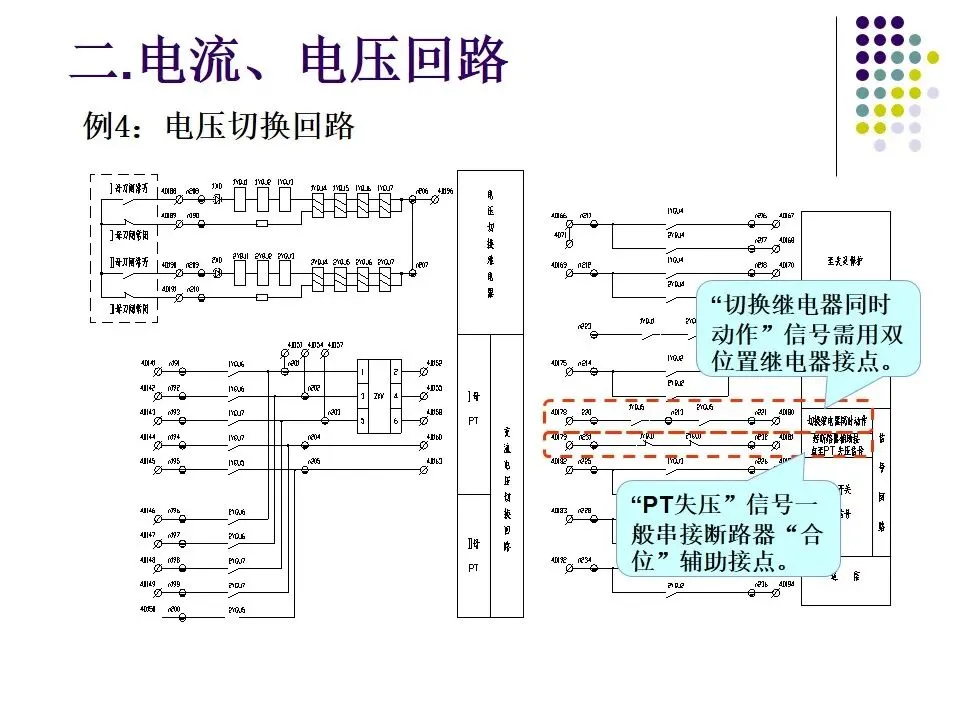

②电压切换回路检查
2).要求：
①保护屏电压回路配置三相快速联动空气开关，电缆截面满足误差要求。
②检查重合闸同期电压回路正确。
③对于电压互感器安装在母线，线路侧安装单相TYD 接线方式，线路TYD 电压回路宜在端子箱配置单相空气开关或熔断器，保护同期电压宜采用60V绕组，线路电压继电器和验电闭锁电压宜采用100V绕组。
④经控制室零相小母线（N600）连通的几组电压互感器二次回路，只应在控制室将N600一点接地（要求统一在该站最高电压等级的PT并列柜接地），各电压互感器（包括线路PT及10kV电容器的放电线圈）二次中性点在开关场地接地点应断开。为保证接地可靠，各电压互感器的中性线不得接有可能断开的断路器或接触器等。
⑤已在控制室一点接地的电压互感器二次绕组，如有必要，可以在开关场将二次绕组中性点经氧化锌阀片接地，其击穿电压峰值大于30ImaxV(220kV及以上系统中击穿电压峰值应大于800V)。其中Imax为电网接地故障时通过变电所地可能最大接地电流有效值，单位为kA，不允许采用标称电压380V以下（不含380V）的避雷器。不允许经放电间隙接地
