油浸式电力变压器现场交接试验(实用).ppt

该资料已在星球更新，会员可扫码直接下载

本文下载方式见文末

以下是内容介绍

点击领取>>供电系统的保护培训(76页 实用)

内容介绍：

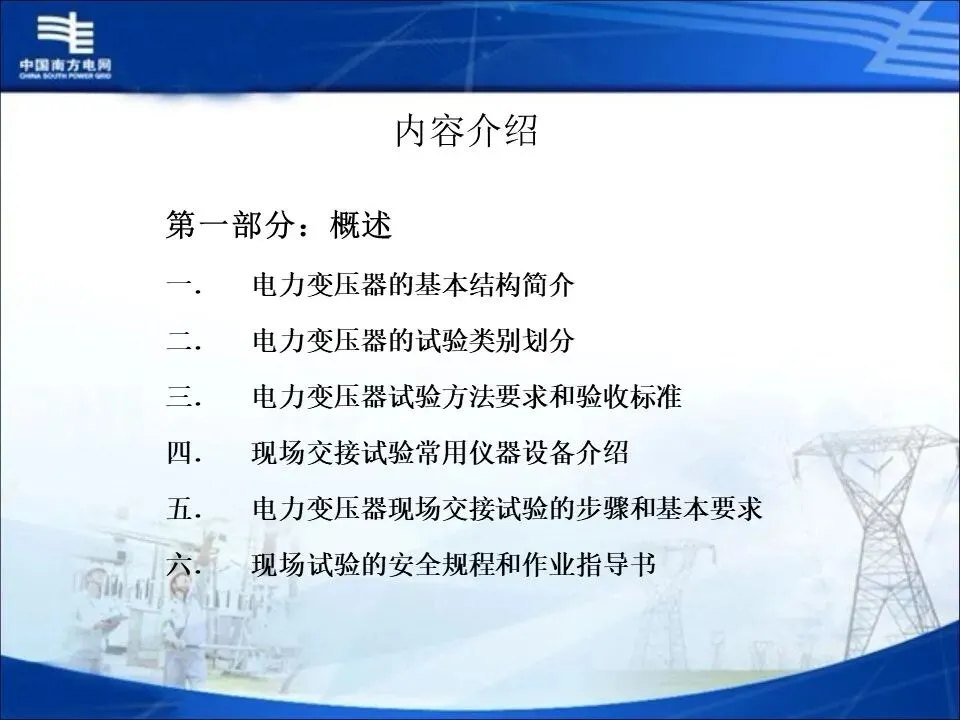

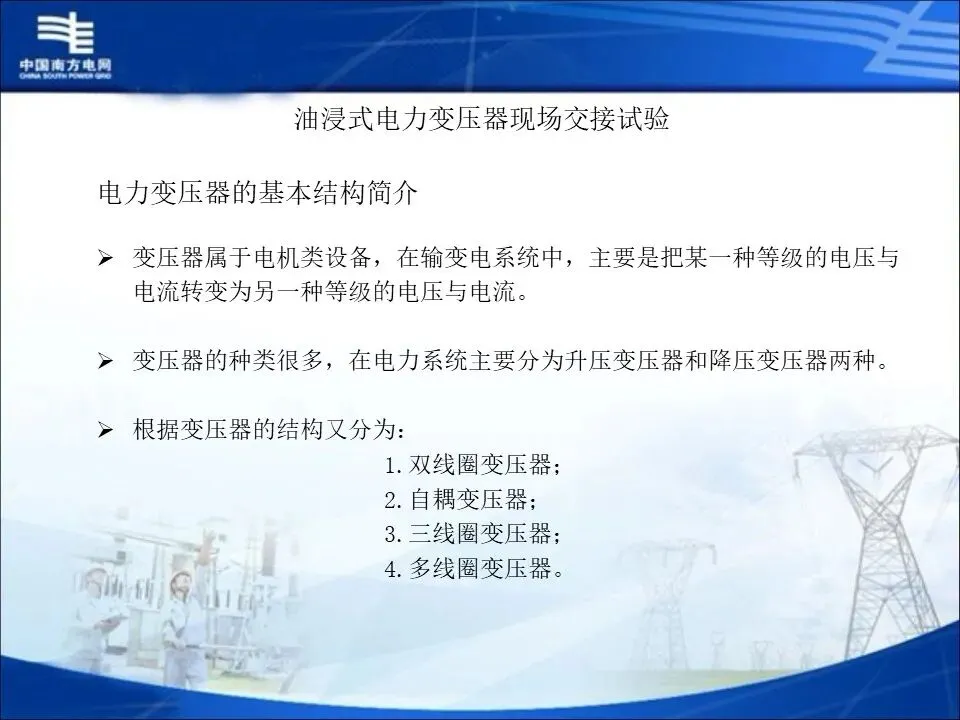

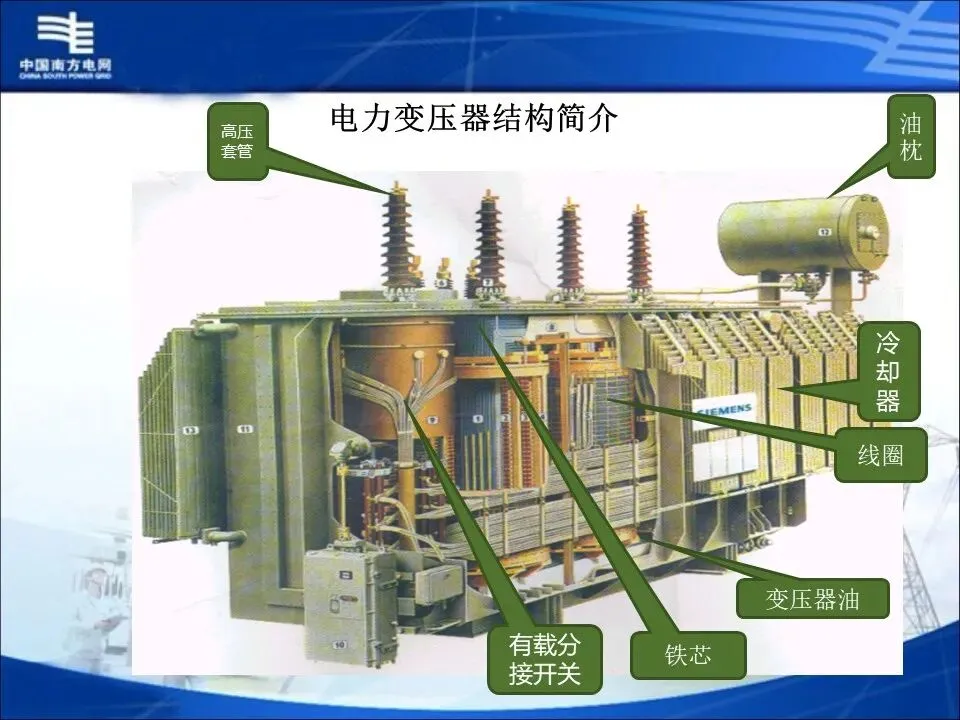

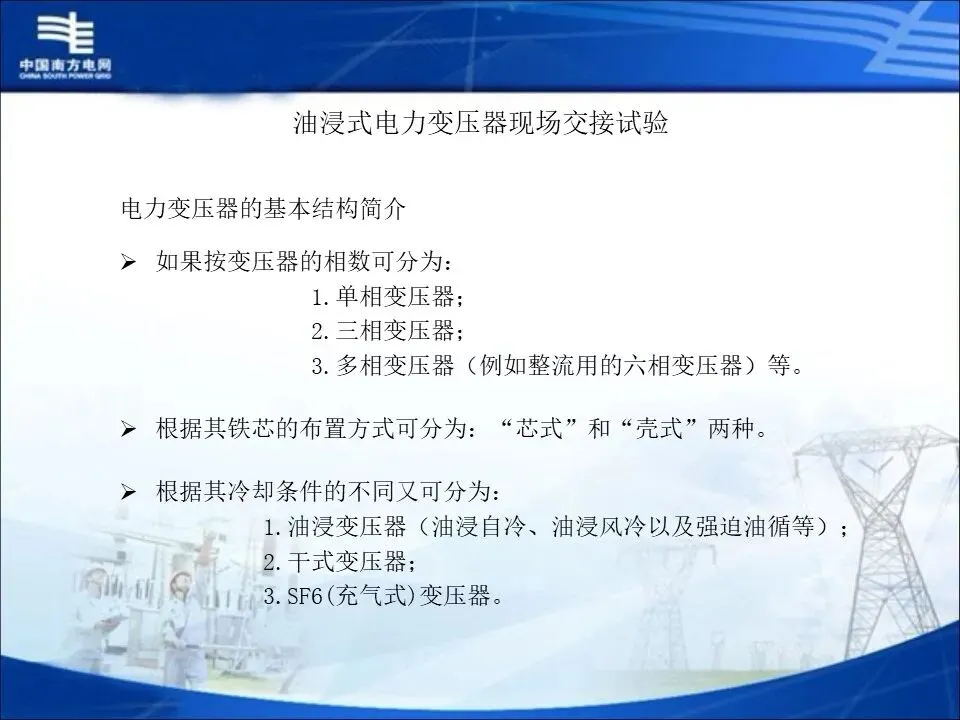

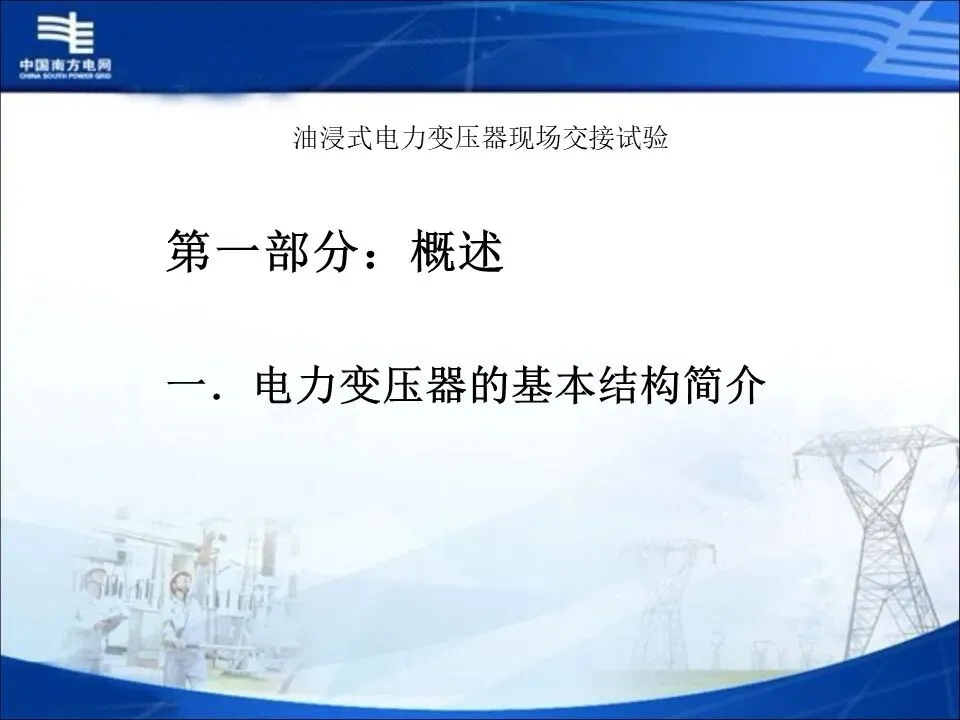

第一部分：概述、电力变压器的基本结构简介、电力变压器的试验类别划分、电力变压器试验方法要求和验收标准、现场交接试验常用仪器设备介绍、电力变压器现场交接试验的步骤和基本要求、现场试验的安全规程和作业指导书

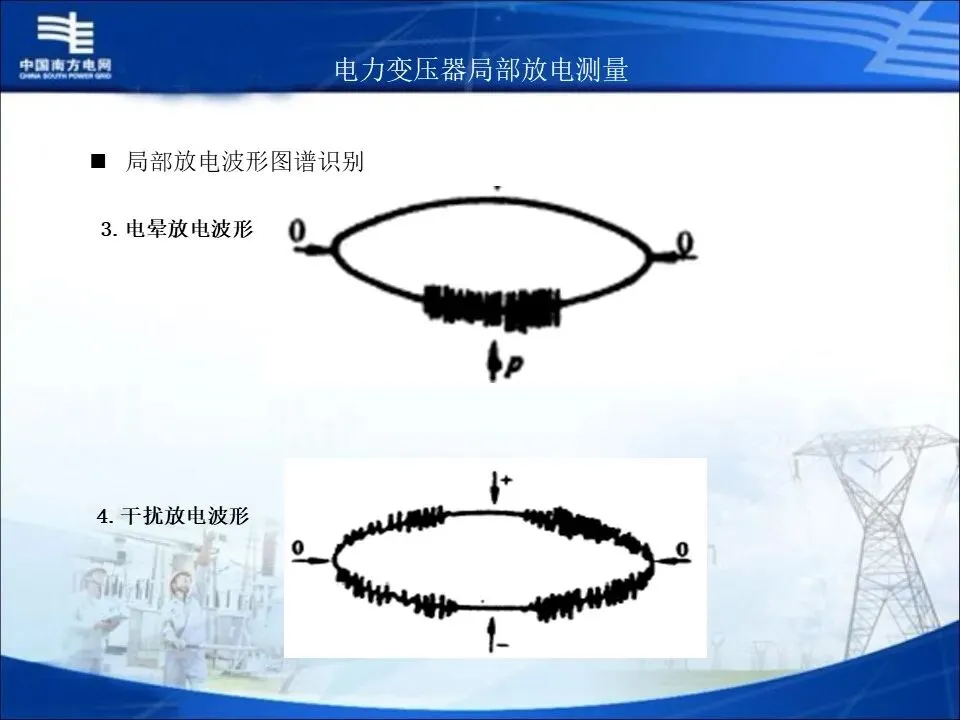

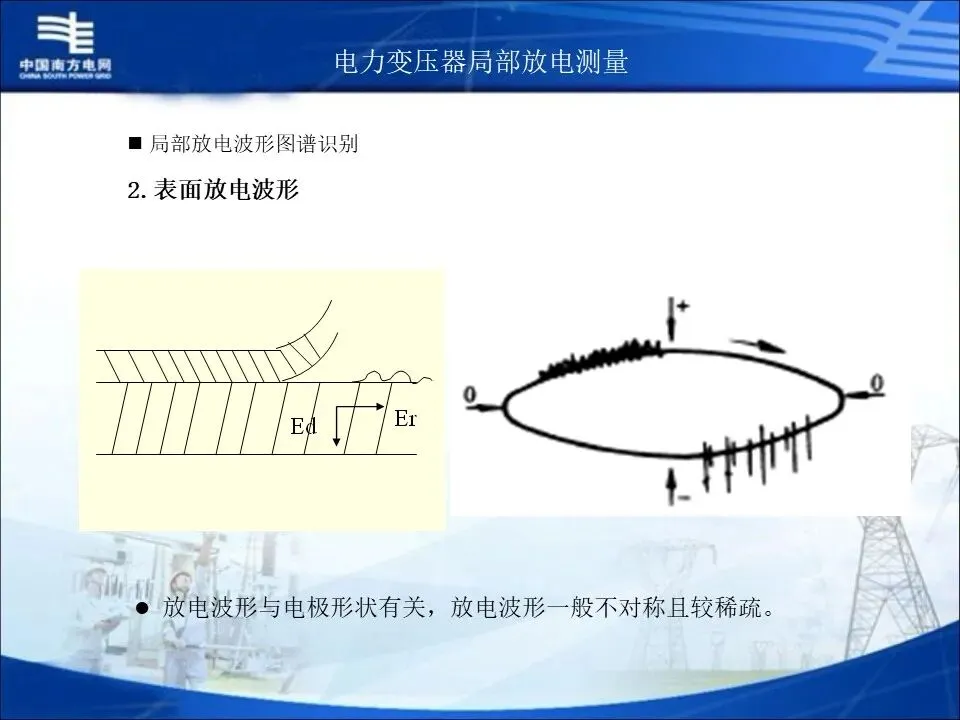

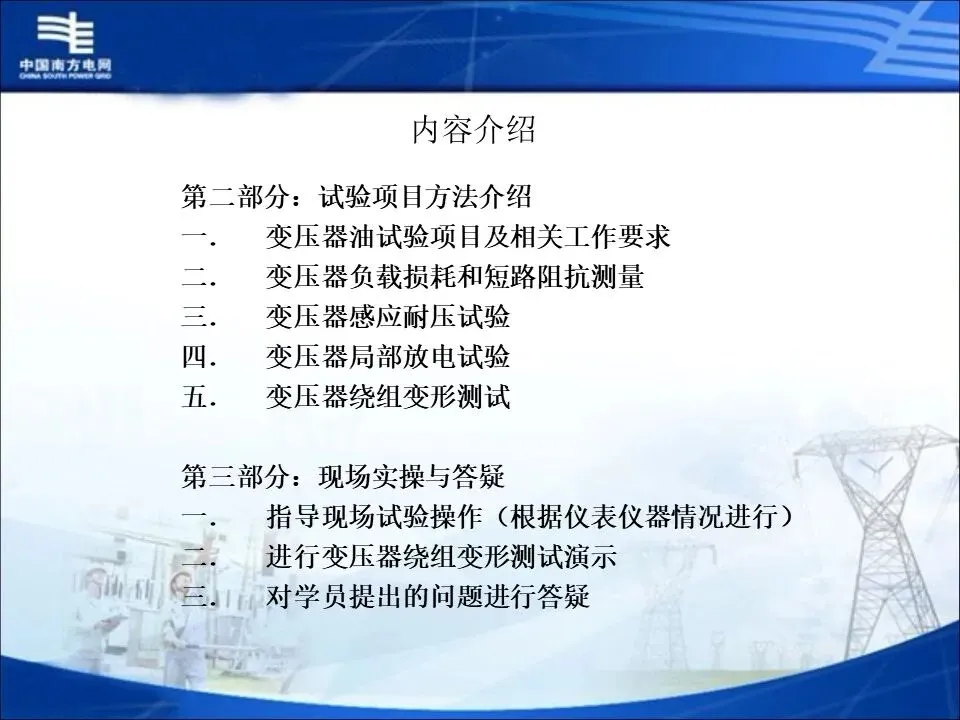

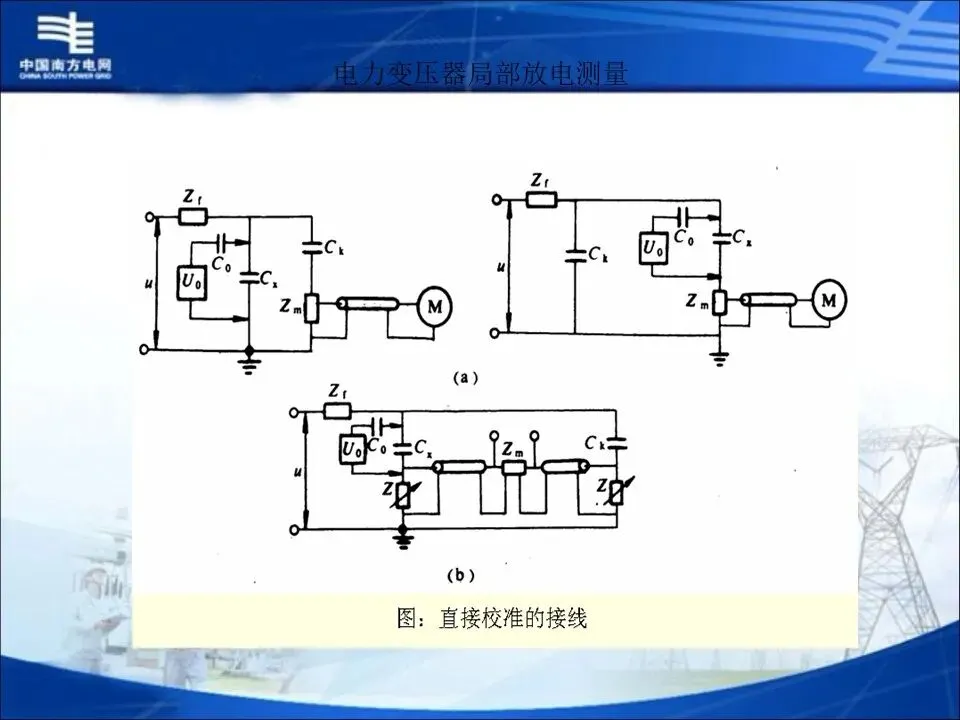

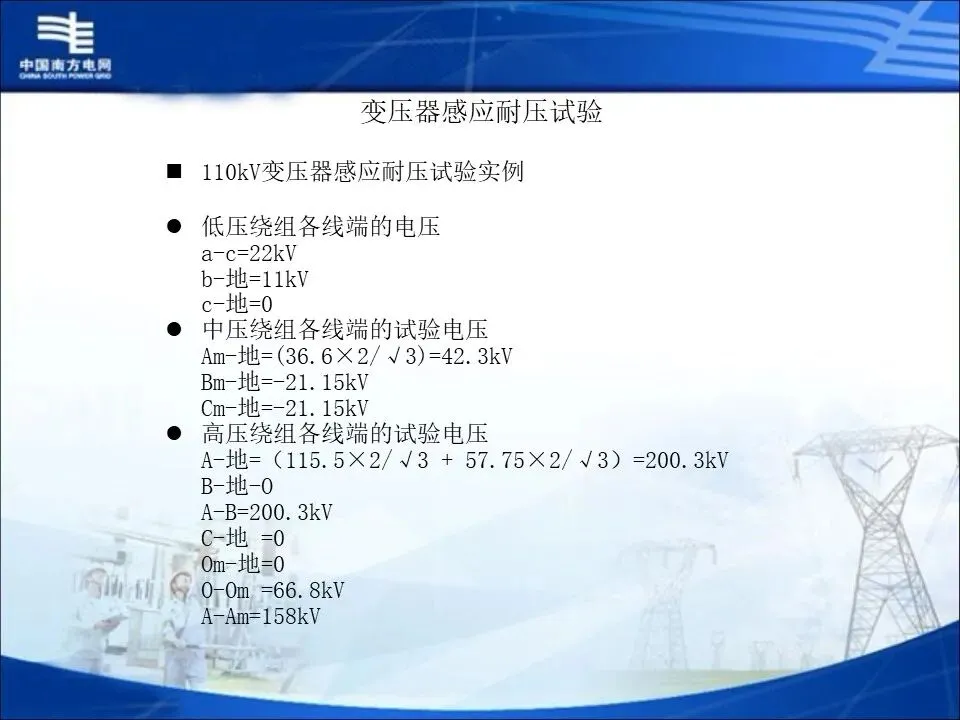

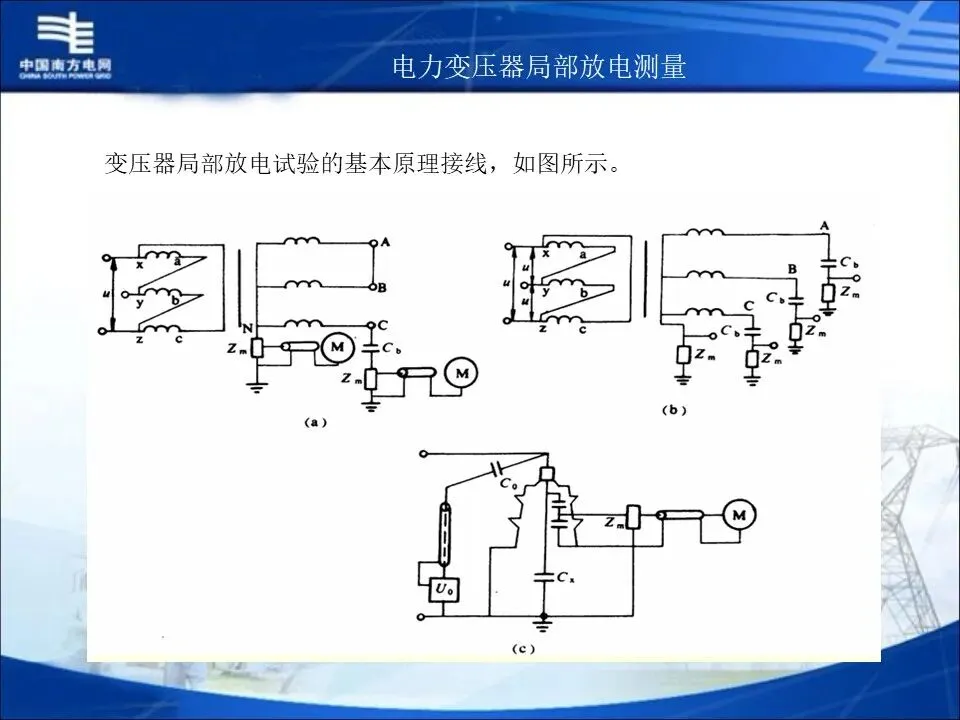

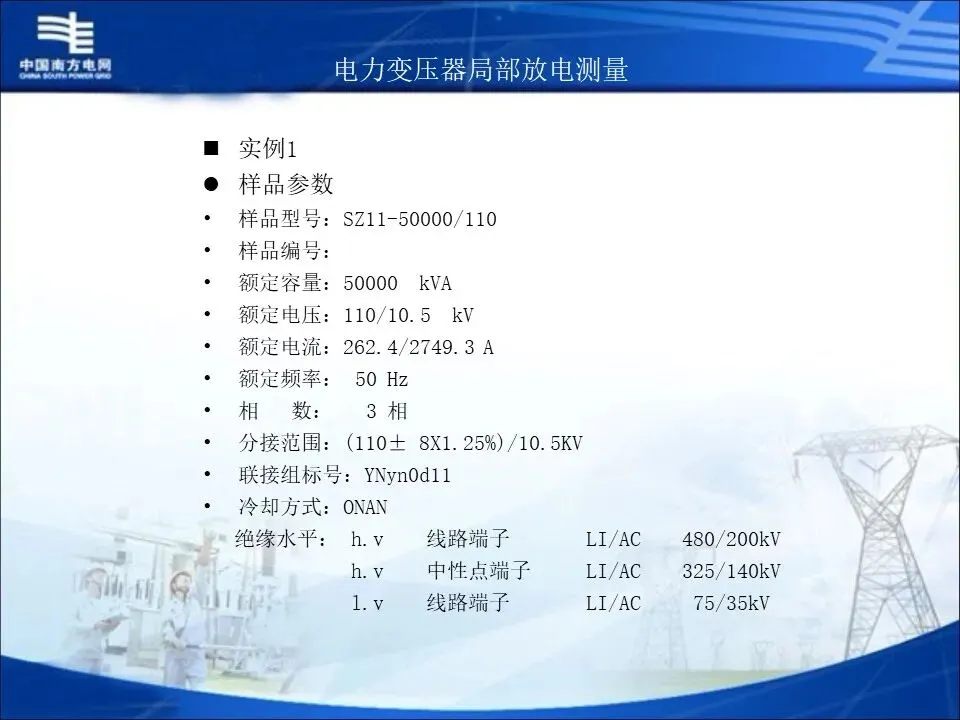

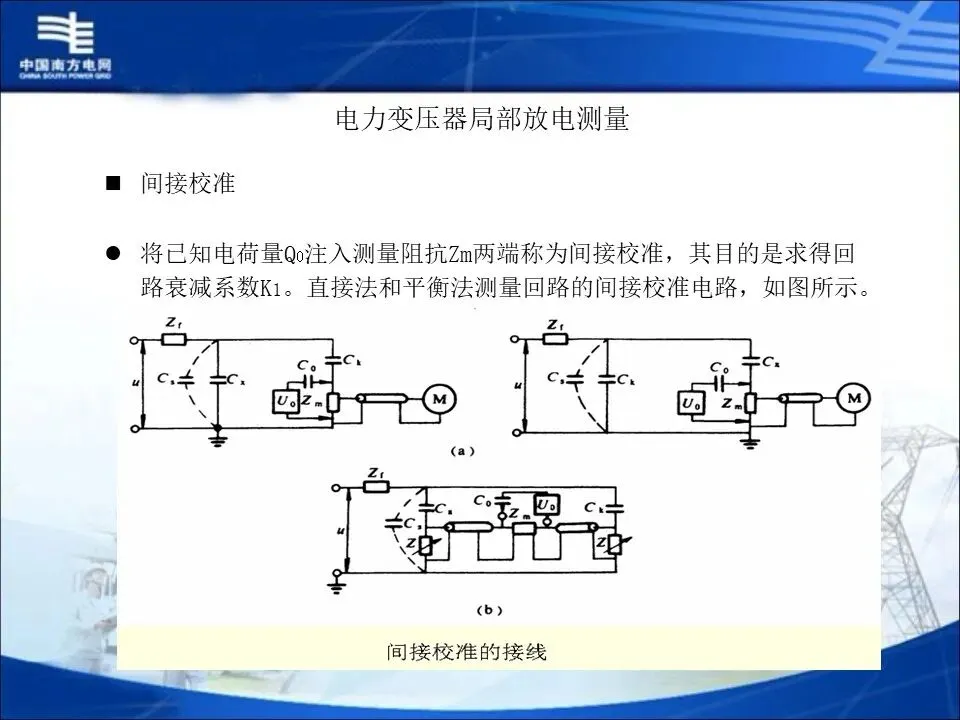

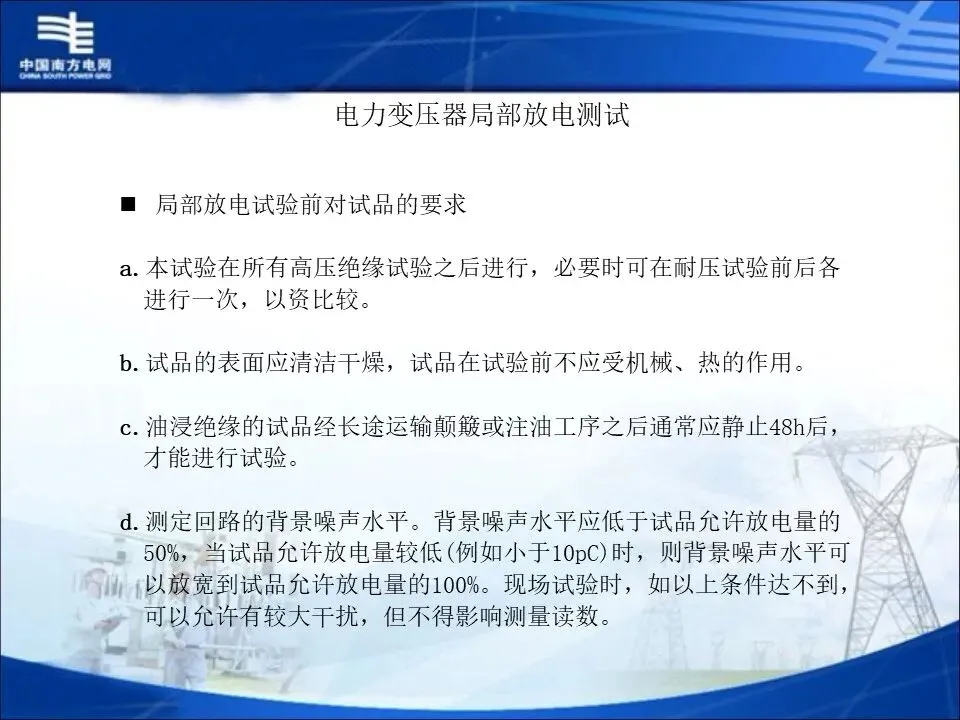

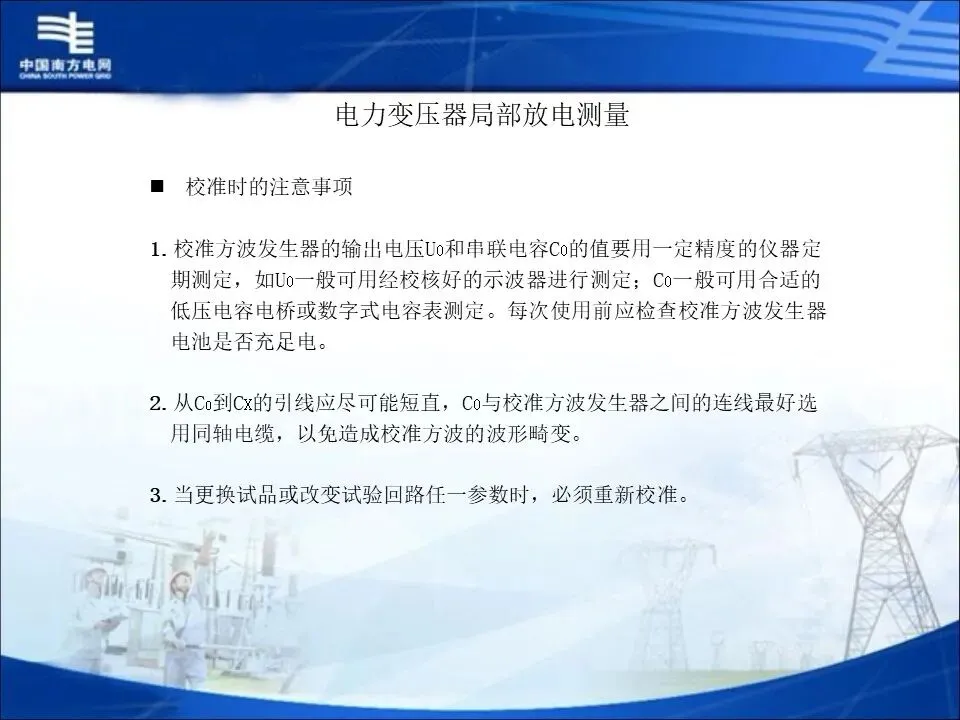

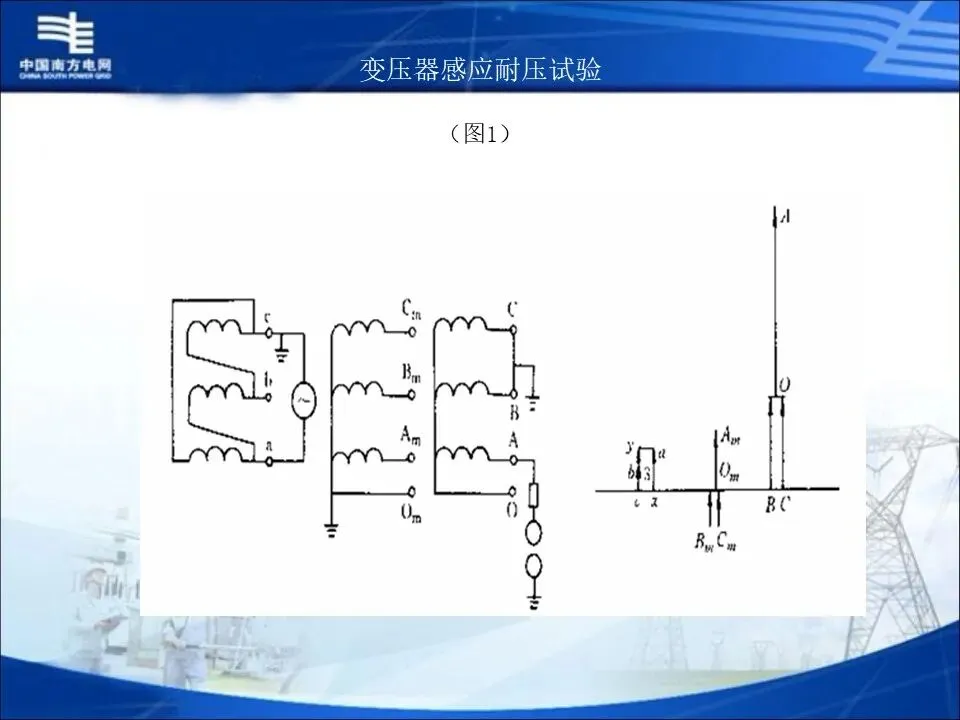

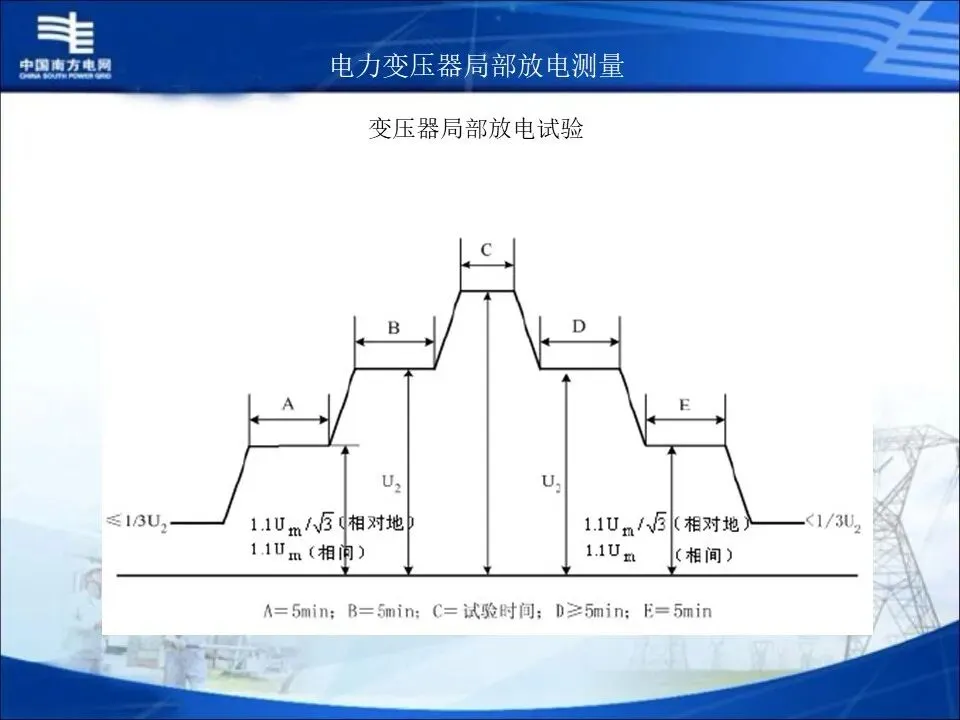

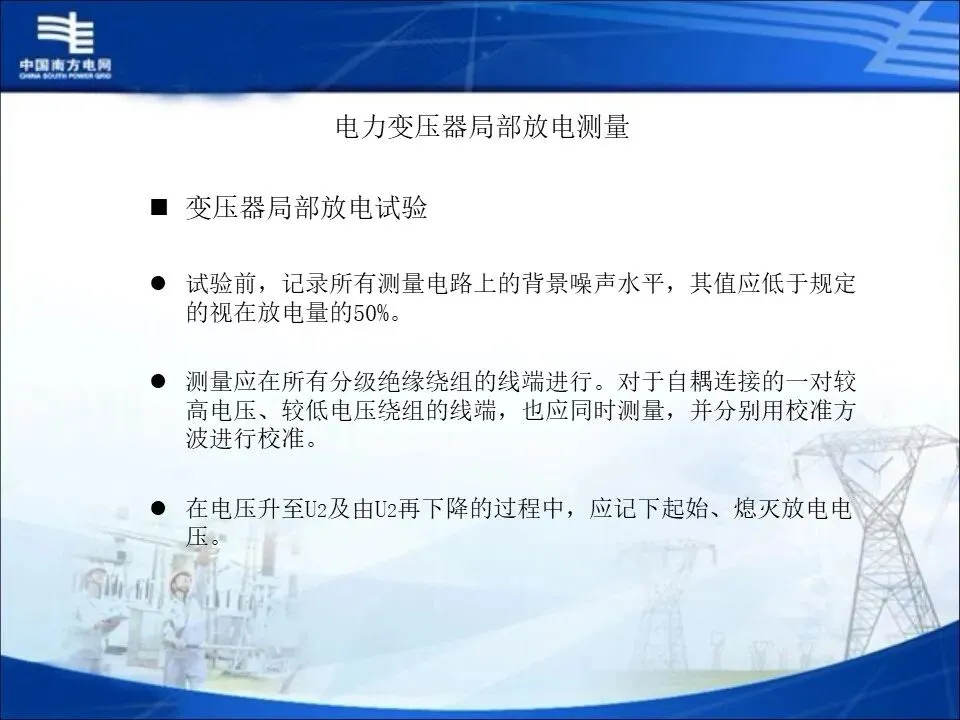

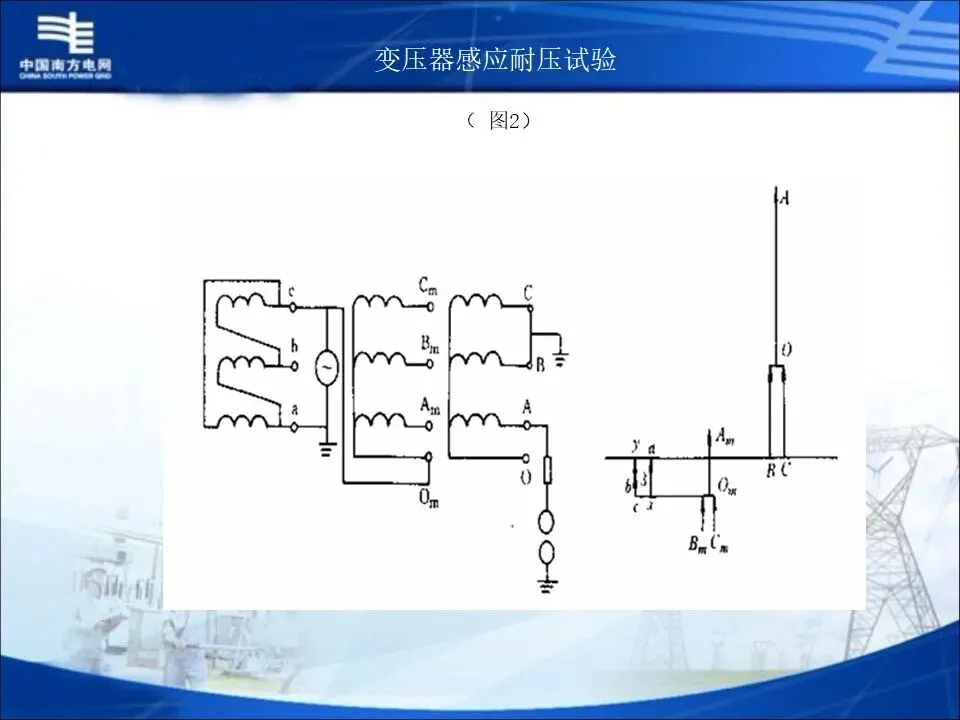

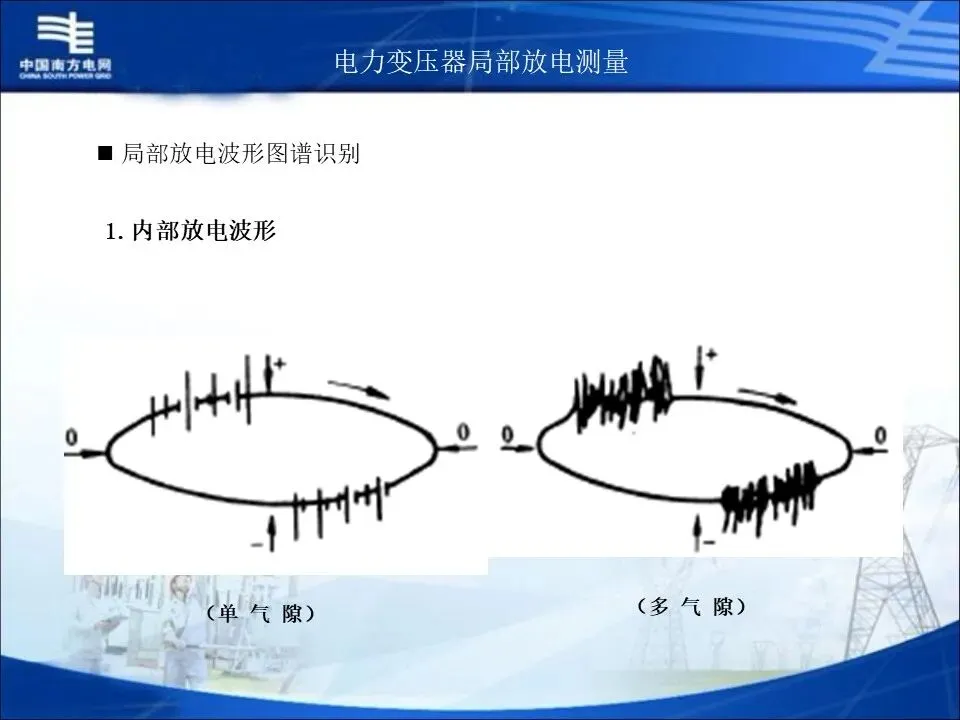

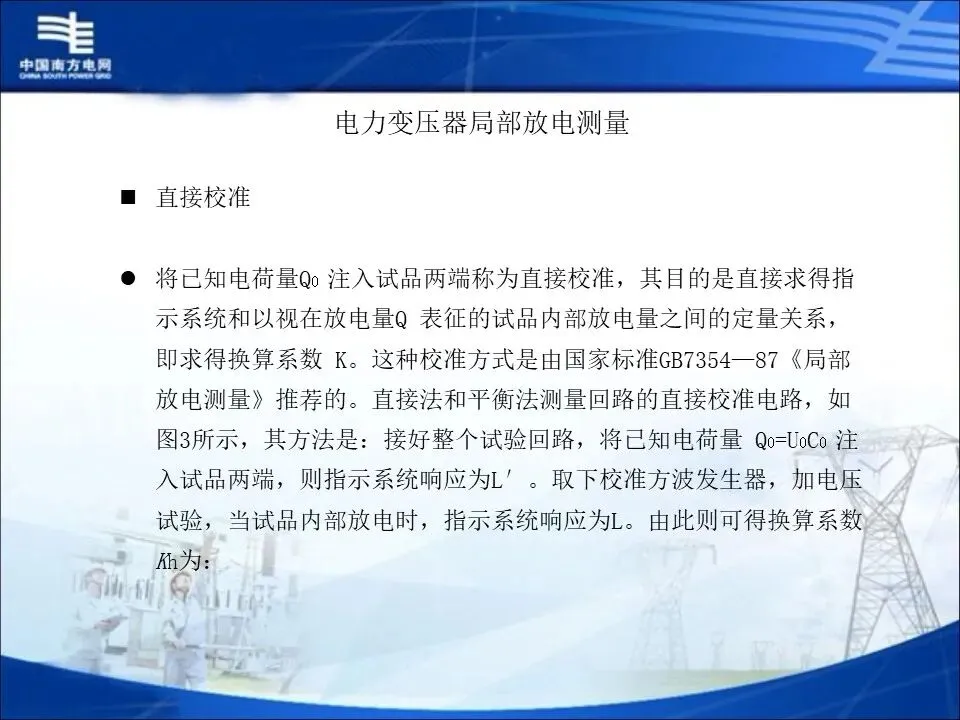

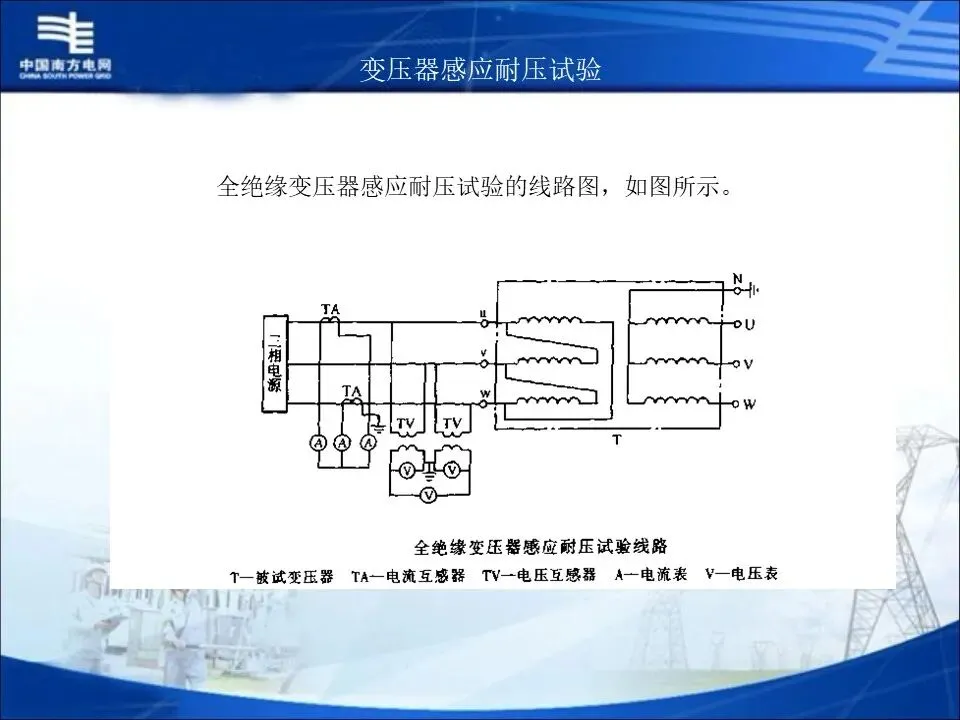

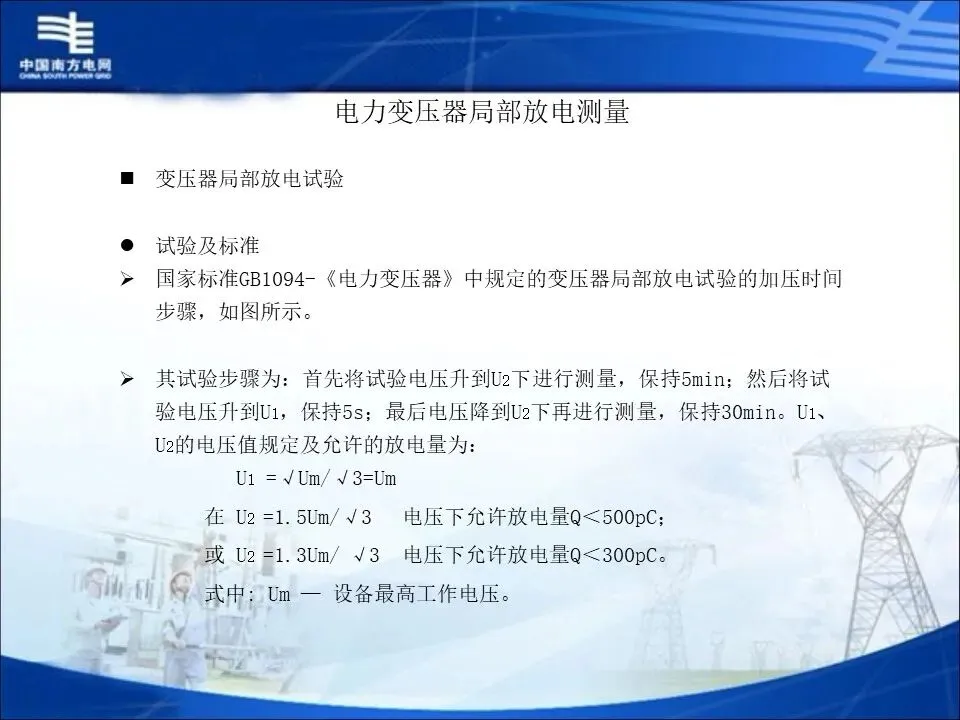

第二部分：试验项目方法介绍、变压器油试验项目及相关工作要求、变压器负载损耗和短路阻抗测量、变压器感应耐压试验、变压器局部放电试验、变压器绕组变形测试

第三部分：现场实操与答疑、指导现场试验操作（根据仪表仪器情况进行）、进行变压器绕组变形测试演示、对学员提出的问题进行答疑

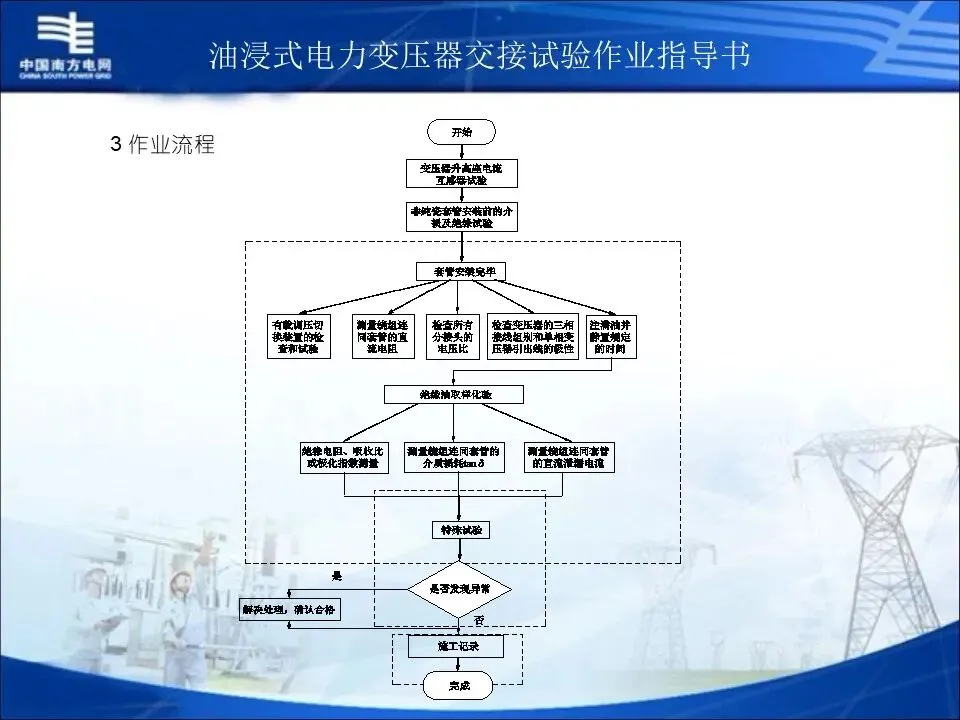

电力变压器现场交接试验的步骤和基本要求

试验项目、方法和标准

额定电压下的冲击合闸试验

冲击合闸宜在变压器高压侧进行。第1次合闸后，带电时间最好不少于30min，以便听听变压器内部有无异常声音，并观察有否其他不正常现象。为了听声音，在油温不超过75 ℃ 的条件下，允许不开冷却器的风扇和油泵。

第1次合闸成功以后，再依次合闸4次。每次间隔时间可缩短为5～10min。如在某次合闸时发现要调正继电保护的整定值，可在调正后继续进行下一次，但一般不因此而增加冲击合闸的总次数。

变压器油试验项目及相关工作要求

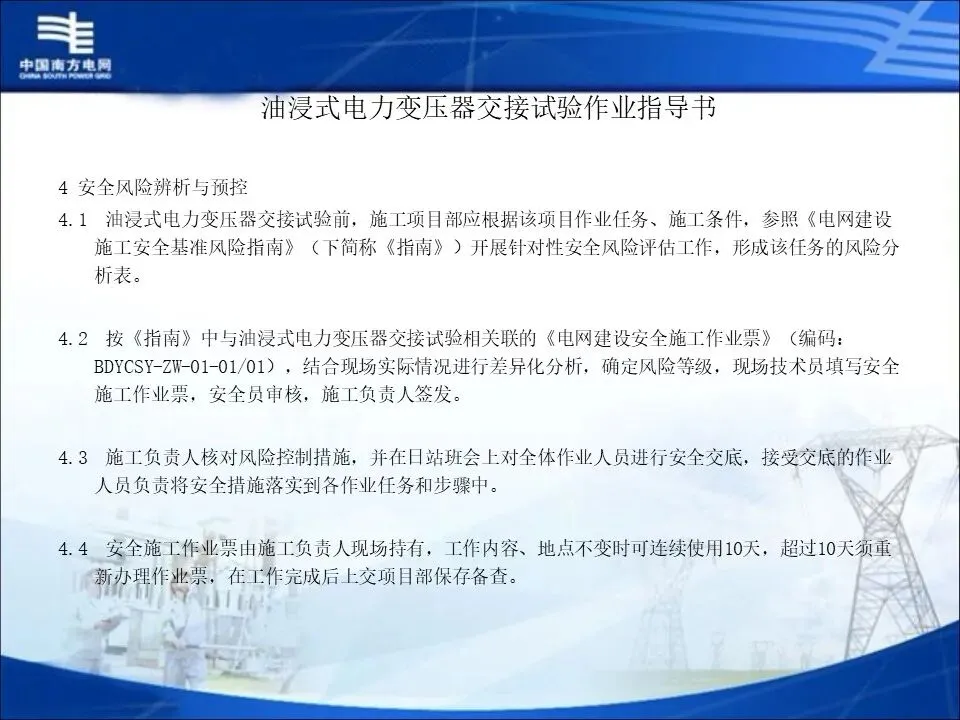

安全措施

停电取样填写变电第一种工作票，不停电取样应填写变电第二种工作票。

每项取样工作不得少于两人。工作负责人应由有资质的人员担任，开始取样前，工作负责人要向全体取样人员详细交待停电、带电范围、工作任务及取样中的安全注意事项。

进入现场必须戴安全帽。工作负责人应做好取样全过程的监护，取样人员互相监护和提醒。

停电取样现场应装设围栏。

取样现场悬挂“在此工作！”的标示牌。

登高作业时，必须系安全带，作业前应检查绝缘梯完好，必要时应有专人扶梯。

工作时所需工具应使用手（绳）传递，严禁上下抛掷。

取样完毕后取样阀恢复原状，必须确保取样阀密封完好，防止漏油。同时把现场地面油污清理干净方可离开。
