资料解读：【47 页 PPT】GD&T 培训

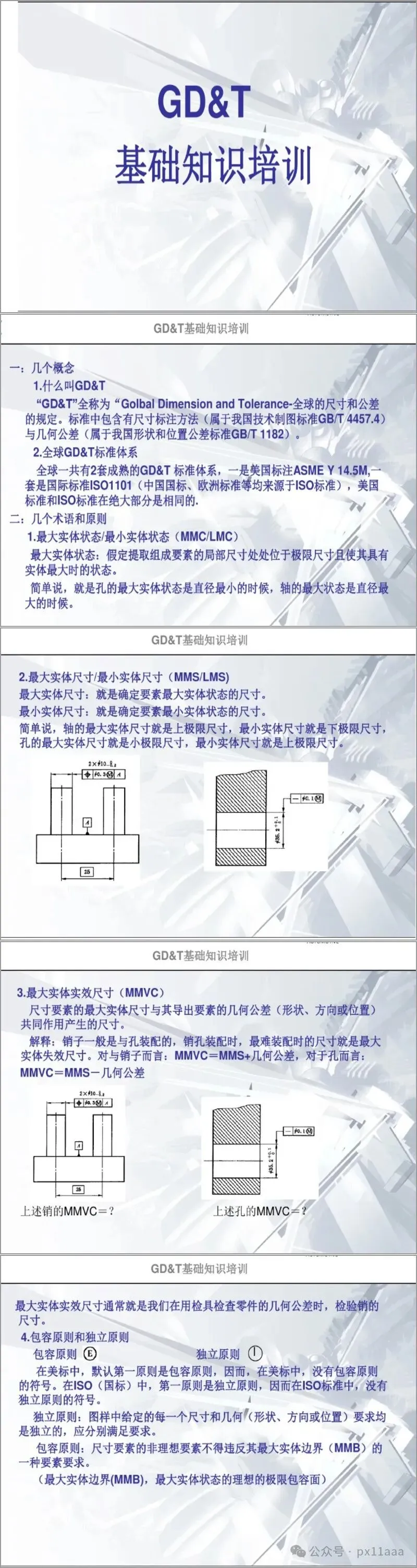

详细资料请看本解读文章的最后内容。GD&T，即 “Global Dimension and Tolerance”，意为全球的尺寸和公差规定，其标准涵盖了尺寸标注方法（对应我国技术制图标准 GB/T 4457.4）与几何公差（对应我国形状和位置公差标准 GB/T 1182）。目前，全球有两套成熟的 GD&T 标准体系，分别是美国标注 ASME Y 14.5M 和国际标准 ISO1101 ，我国国标及欧洲标准等均源于 ISO 标准，这两套标准在绝大部分内容上是相同的。

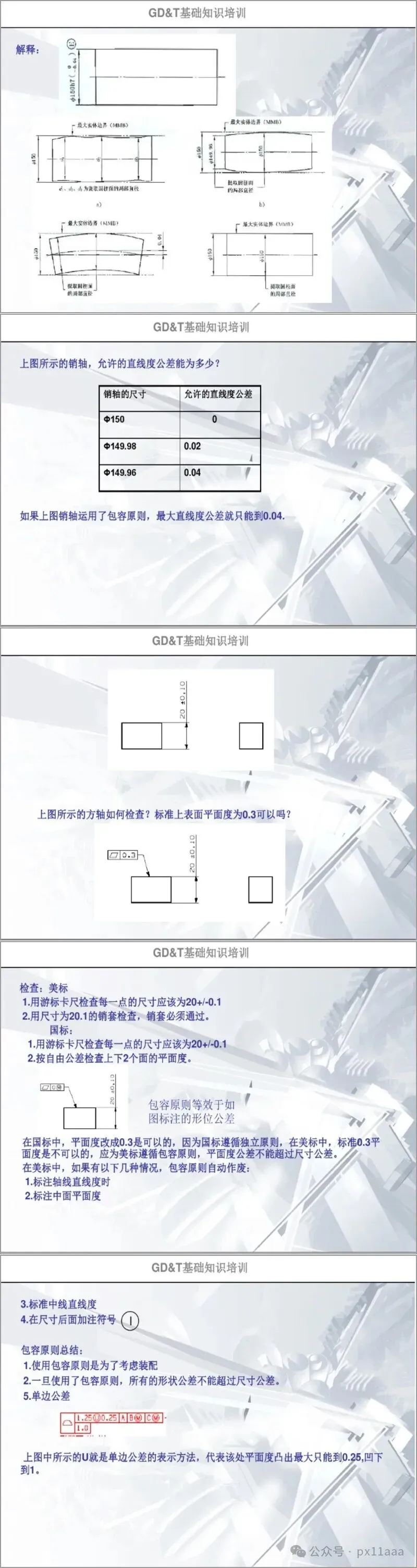

在 GD&T 的术语体系里，最大实体状态（MMC）和最小实体状态（LMC）是重要概念。最大实体状态指提取组成要素的局部尺寸处处位于极限尺寸且实体最大时的状态，例如孔的最大实体状态是直径最小时，轴则是直径最大时。与之相关的最大实体尺寸（MMS）和最小实体尺寸（LMS），分别是确定要素最大、最小实体状态的尺寸，轴的最大实体尺寸是上极限尺寸，最小实体尺寸是下极限尺寸；孔的最大实体尺寸是小极限尺寸，最小实体尺寸是上极限尺寸 。还有最大实体实效尺寸（MMVC），它是尺寸要素的最大实体尺寸与其导出要素的几何公差共同作用产生的尺寸，销子的 MMVC 等于 MMS 加上几何公差，孔的 MMVC 等于 MMS 减去几何公差。

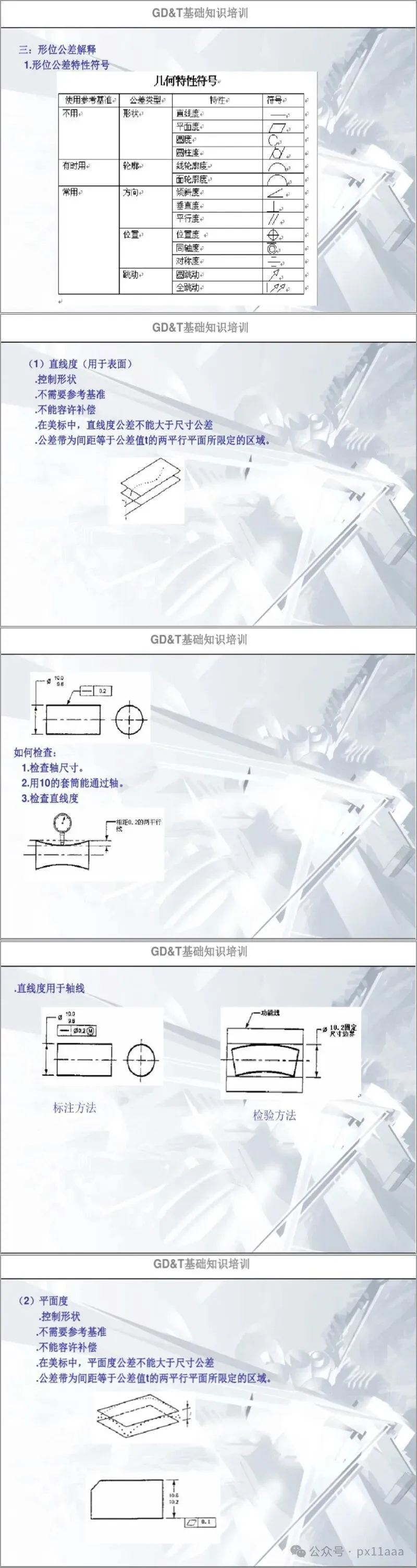

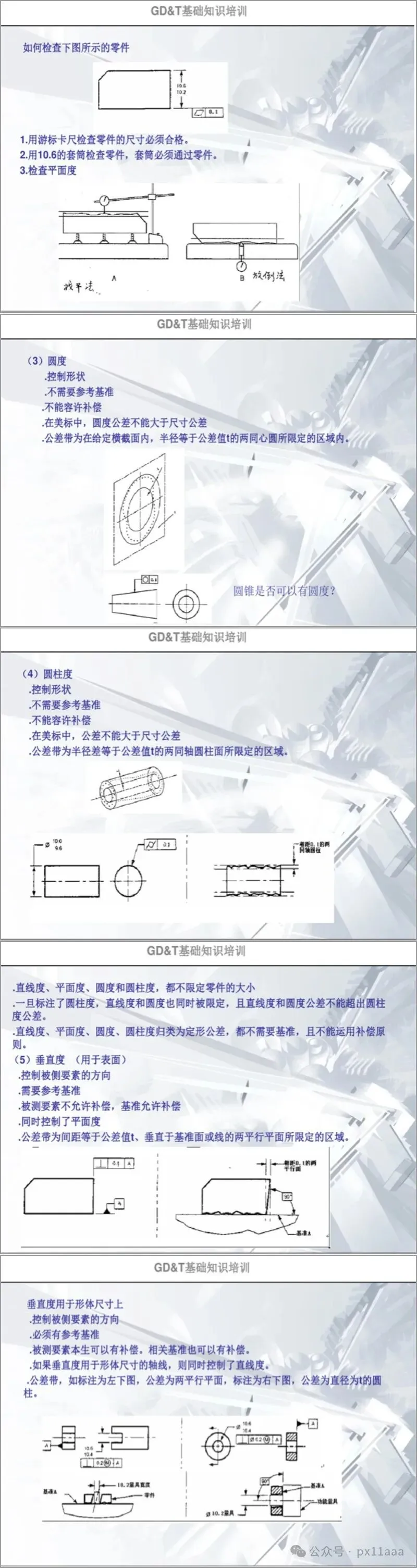

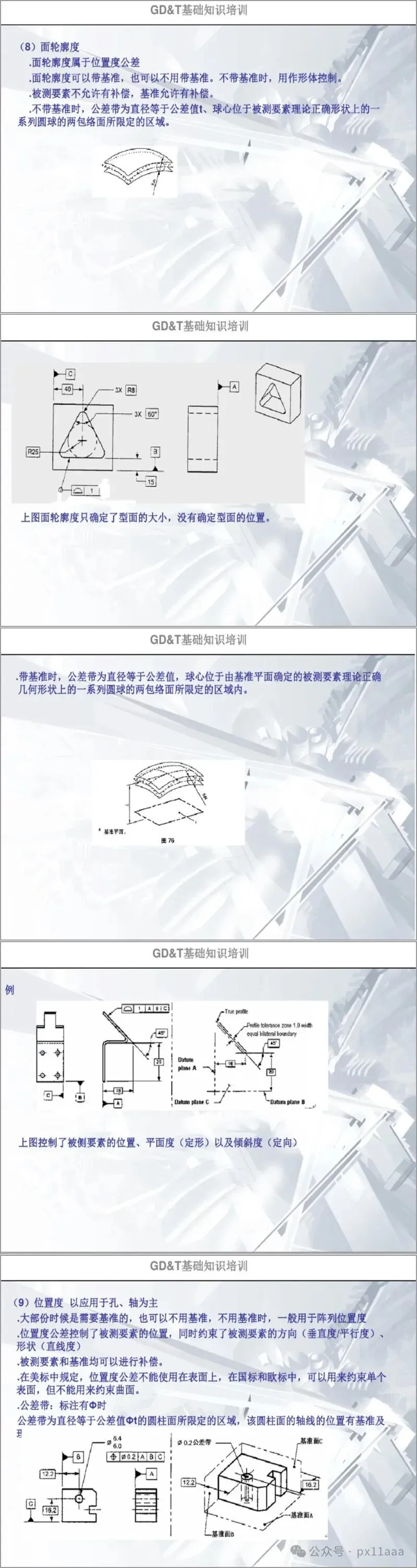

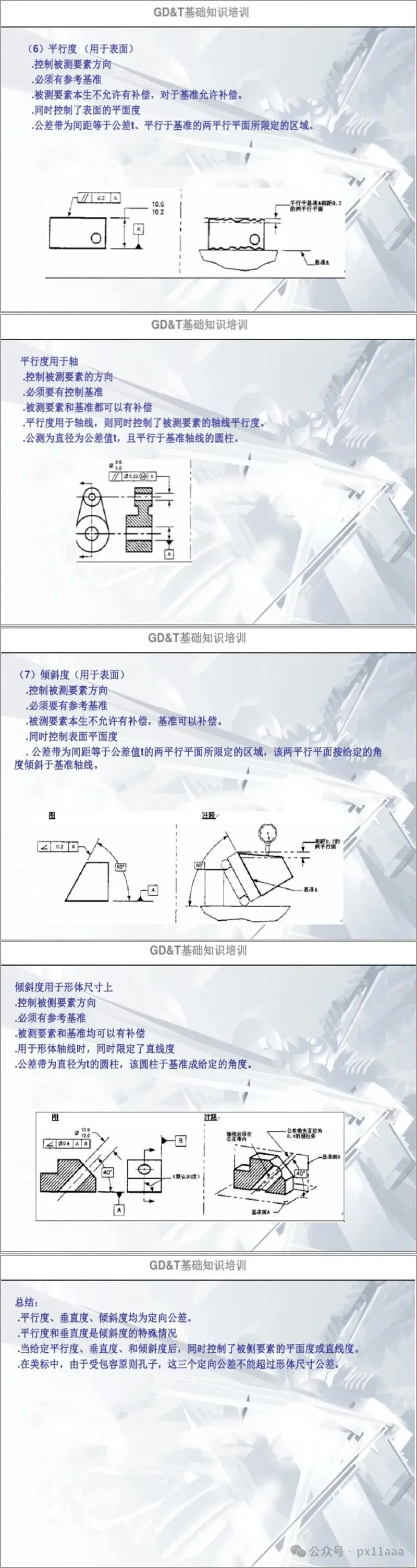

形位公差在 GD&T 中占据关键地位，包含多种特性符号。像直线度、平面度、圆度和圆柱度属于定形公差，用于控制零件形状，它们不需要基准，也不能运用补偿原则，并且不限定零件大小。标注圆柱度时，直线度和圆度也会同时被限定，且这二者的公差不能超出圆柱度公差。垂直度、平行度和倾斜度属于定向公差，用于控制被测要素方向，需要参考基准，被测要素和基准在不同情况下允许补偿 。位置度应用广泛，主要用于孔、轴，多数时候需要基准，也可用于阵列位置度而无需基准，它能控制被测要素的位置、方向和形状，在美标、国标和欧标中的应用规则有所差异。此外，同轴度是位置度的特殊形式，在国标和美标中的概念不同，GM 标准不推荐使用。

最大实体原则在 GD&T 中应用广泛。对被测要素应用时，当要素尺寸偏离最大实体状态，尺寸公差可补偿到形位公差中，其应用需遵循相应规则。在基准上运用时，同样有特定规则，标注方式和基准要素的状态决定了最大实体实效尺寸的计算方法。

复合公差中的阵列公差较为常见。不同的标注方式，对孔的位置度要求不同，有的规定每个孔以自身理论圆心为中心在一定范围内变化，同时控制孔间距；有的则规定多个孔相对于基准的位置度，以及加严部分孔对基准的定向偏差等。美标对复合公差有明确的定义，下面的位置度公差只加严对重复基准的定向偏差，不加严定位。

GD&T 作为制造业中尺寸和公差控制的重要标准体系，在保证产品质量、实现零部件互换性和优化产品设计制造流程等方面意义重大。深入理解并合理运用 GD&T 知识，有助于提升产品质量，增强企业在国际市场的竞争力。接下来请您阅读下面的详细资料吧。
