用Excel轻松绘制复合饼图
- 2026-04-02 19:43:27
图文撰写 |Janeey Wang
介 绍
基础饼图的第二个类型是：复合饼图。顾名思义，复合饼图就是由多个饼图组合而成。
如果整体的部分里面又有包含关系，我们便可以选择复合饼图将以展现，这样各部分之间的从属关系就会非常直观。
软件：Excel 2019
图文教程
1. 打开Excel表格，新建并输入数据，如下所示。

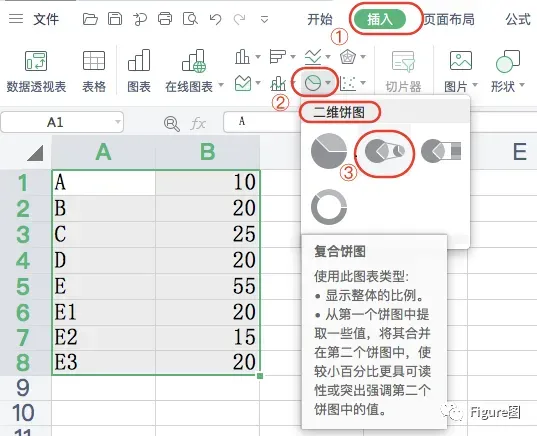

2.选中数据，依次点击“插入”→“饼图”→“二维饼图”→“复合饼图”，插入图表。

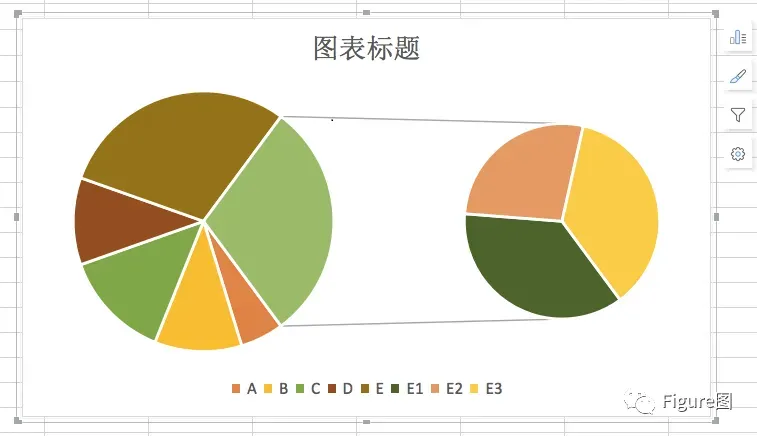

3. 插入后，默认的图如下所示。

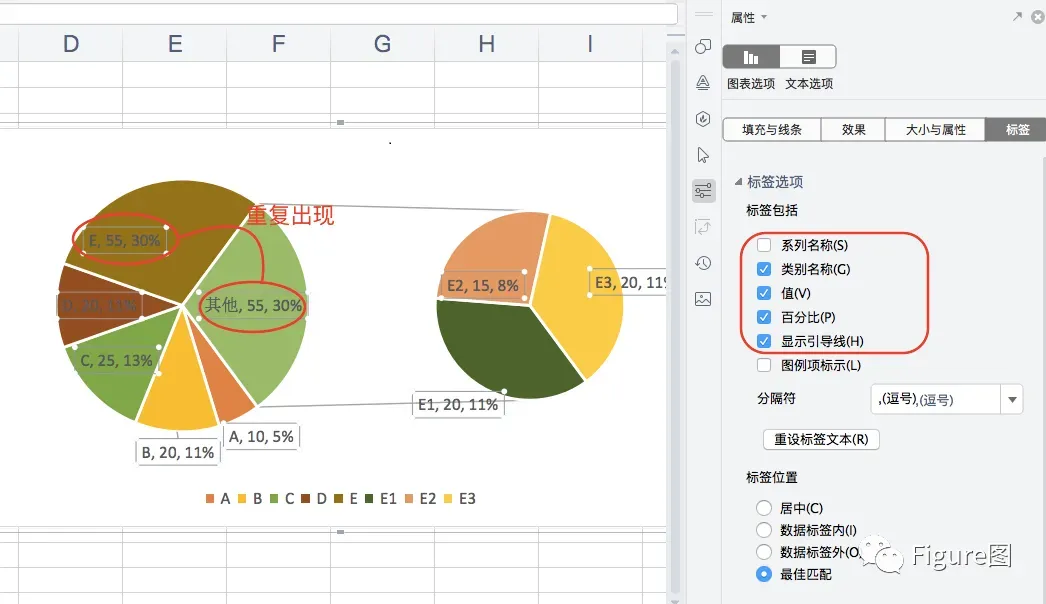

4. 而当我们添加数据标签后可以看出E和其他部分的数据出现重复，即若当数据中包含了E的部分，这样图中就会出现重复。

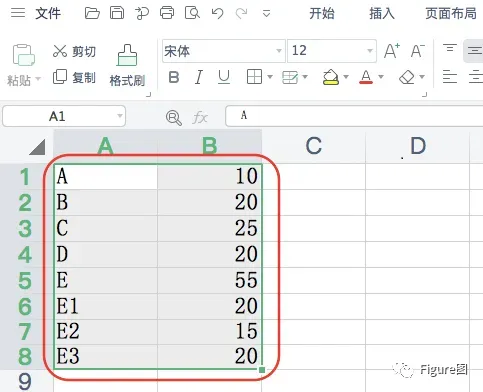

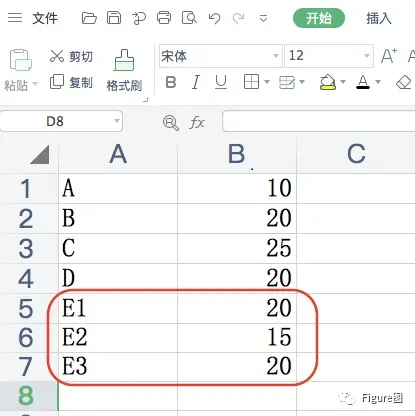

5. 因此，我们重新调整下数据表，将E部分的数据隐藏。

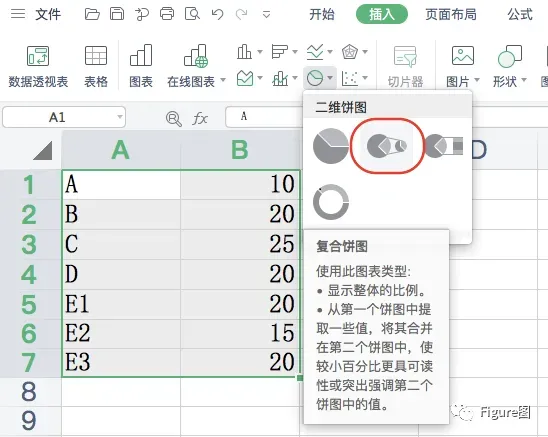

6. 重新选中数据后插入“复合饼图”。

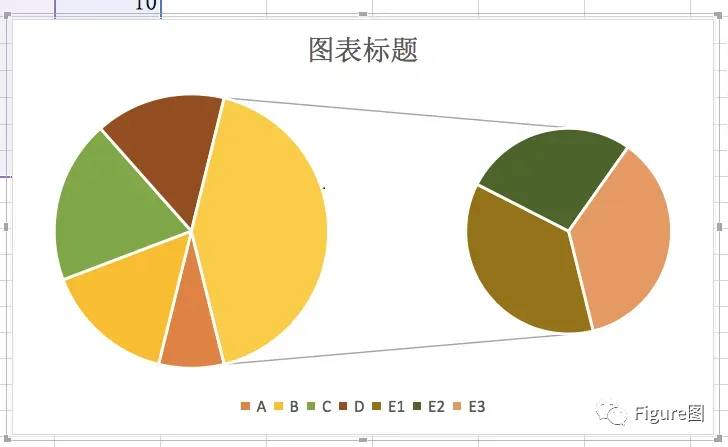

7. 这样出来的符合饼图便没有出现重复的系列。

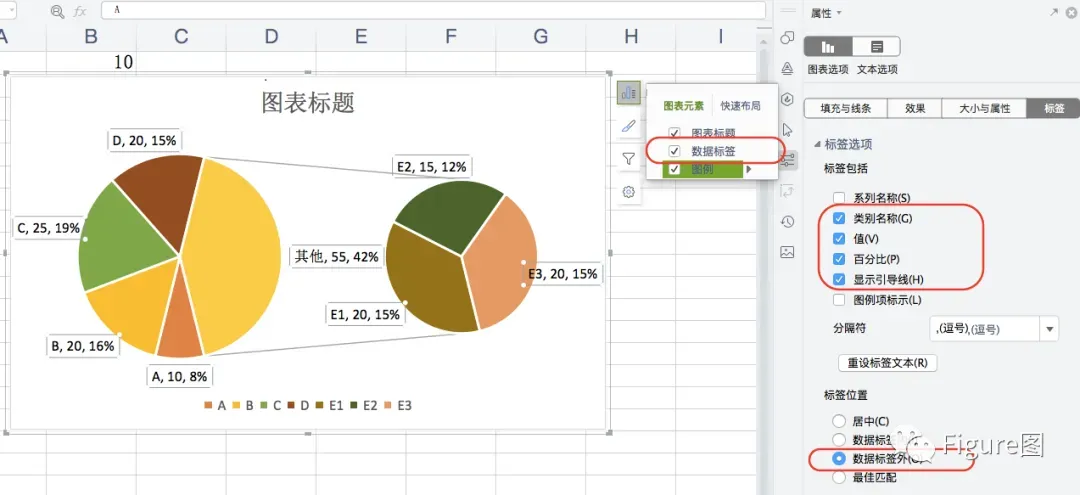

8. 进一步添加数据标签后可见第二饼图的总和系列显示为“其他”。

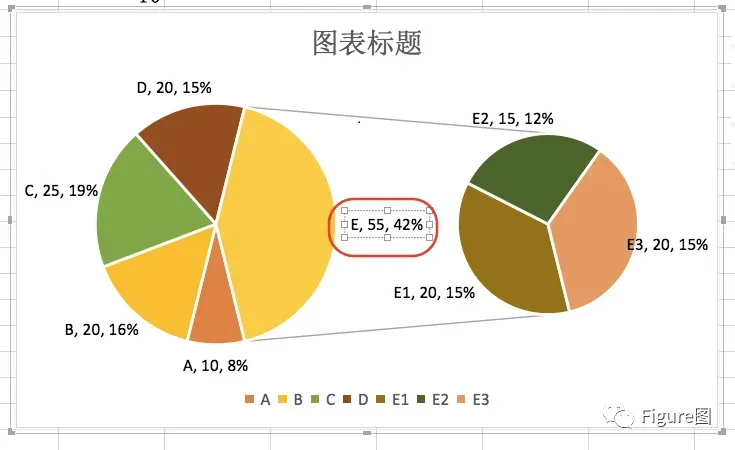

9.单独选中“其他”数据标签，将其修改为“E”。

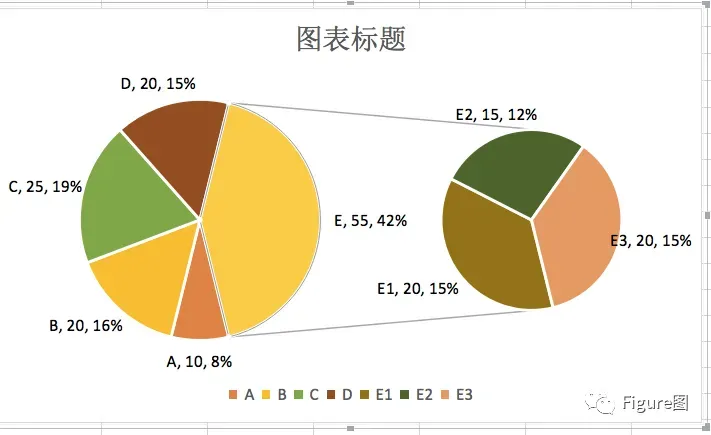

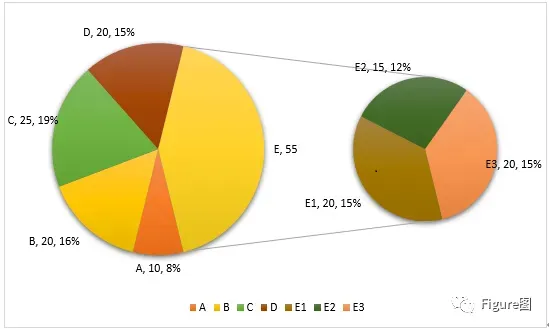

10.这样基本的复合饼图便已经完成了：

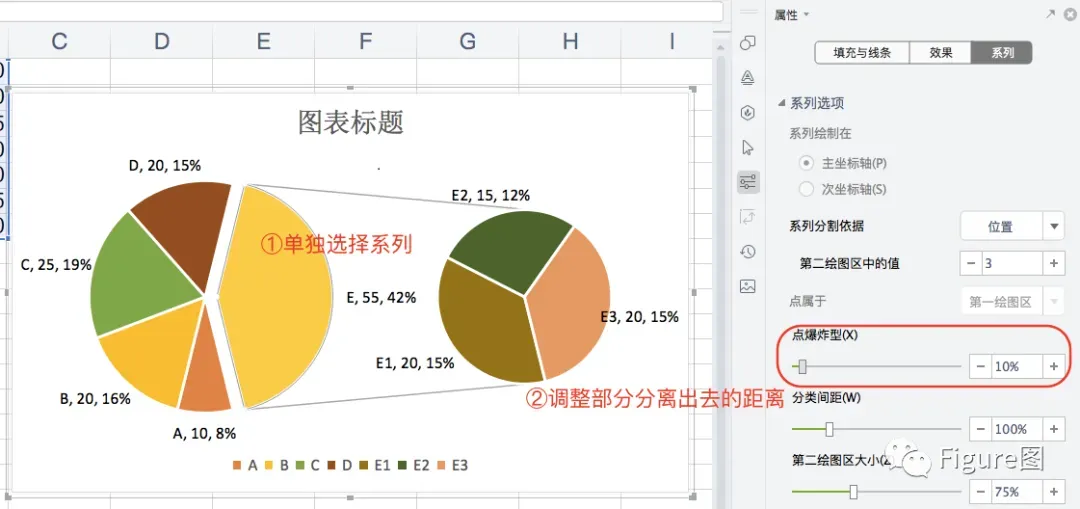

11.如果我们想要更加凸显第二饼图在第一饼图中的关系，我们先单独选中相应系列，通过“属性”→“系列”→“系列选择项”→“点爆炸型”调整其分离出去的程度，如图所示。

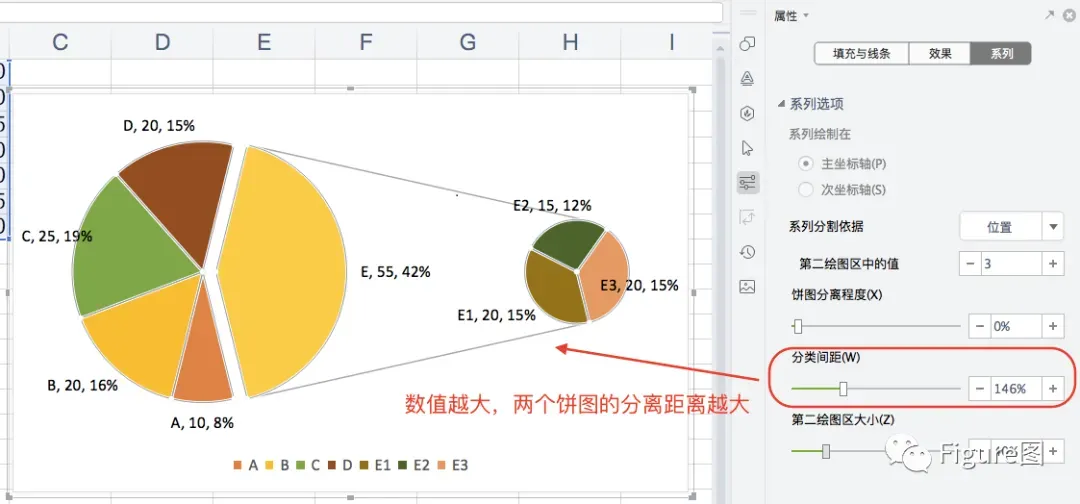

12.当我们选中整个系列后，其中“属性”→“系列”→“系列选择项”→“分离间距”可以调整两个饼图之间的距离，其中数值越大，分离间距越大，第二饼图的形状也越小。
13.在此基础上，“属性”→“系列”→“系列选择项”→“第二绘图区大小”可以进一步调整第二饼图的大小，随着数值越大，第二饼图面积就越大，同时两个图之间的大小关系便发生变化（如图所示）。

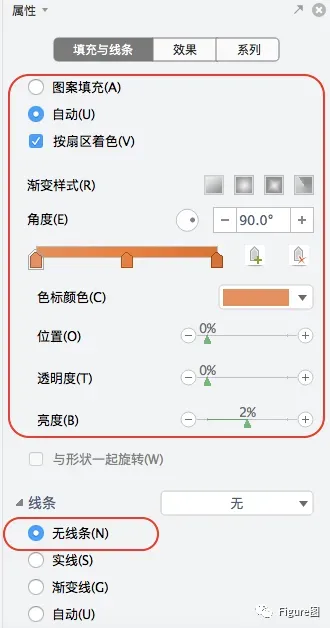

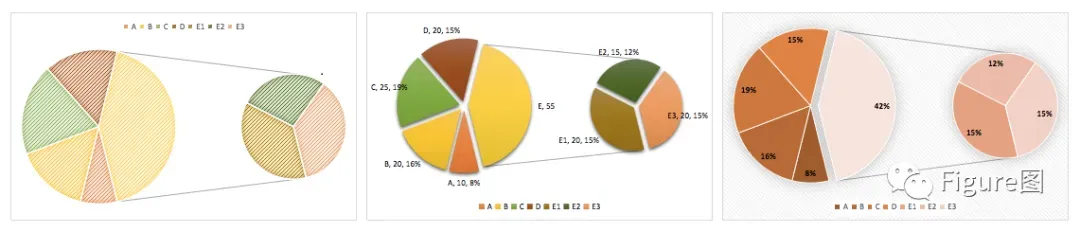

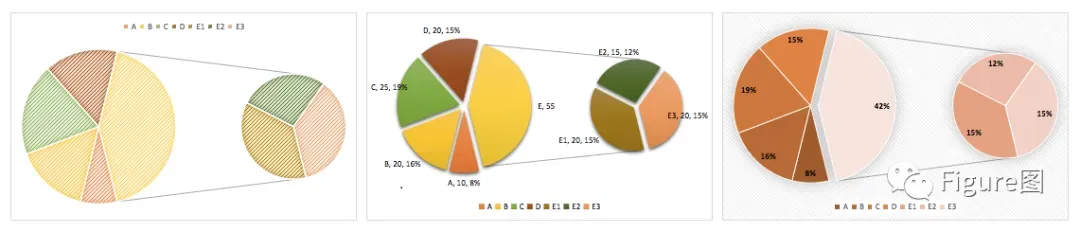

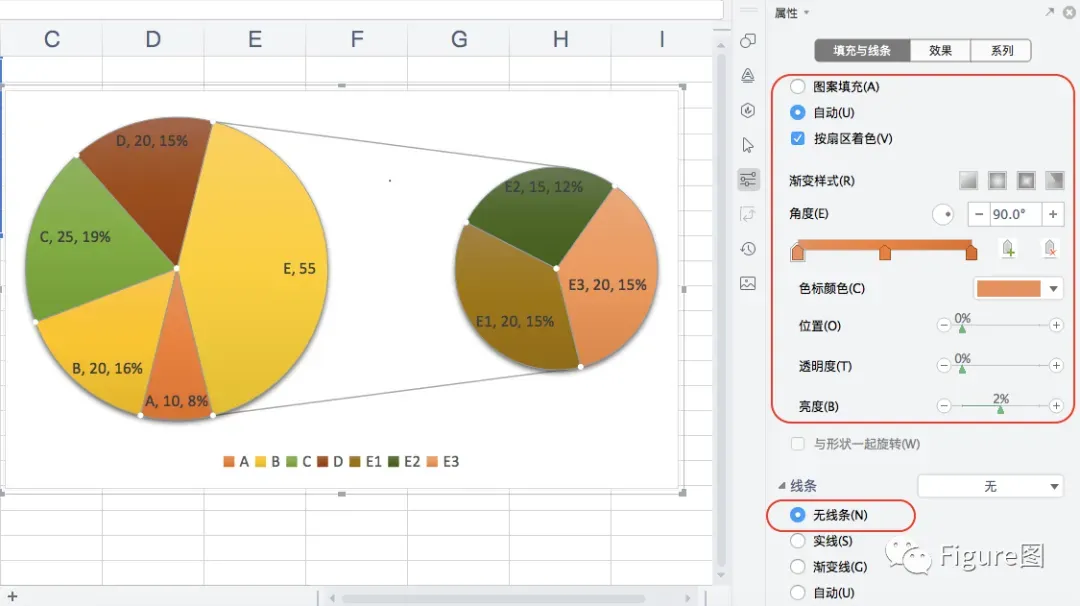

14. 可以进一步调整饼图的着色、系列之间的线条使其美观。

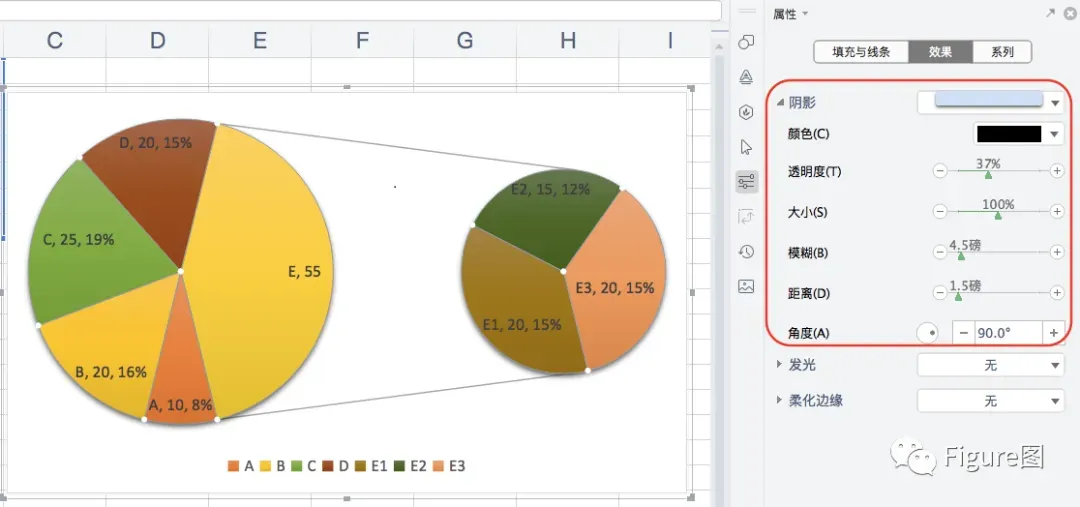

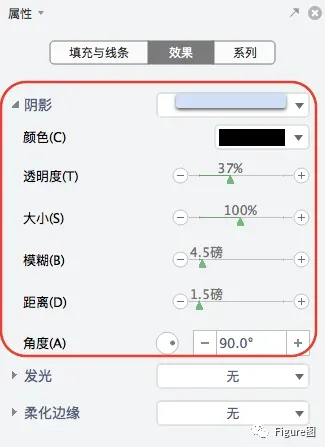

15. 将两个饼图添加阴影，增加立体感。
复合饼图更直观现实了整体与部分的关系，大家碰到有此类型的数据就赶紧动手做起来吧。
怎么样？学会了吧？
不难吧！赶紧来试试吧！
