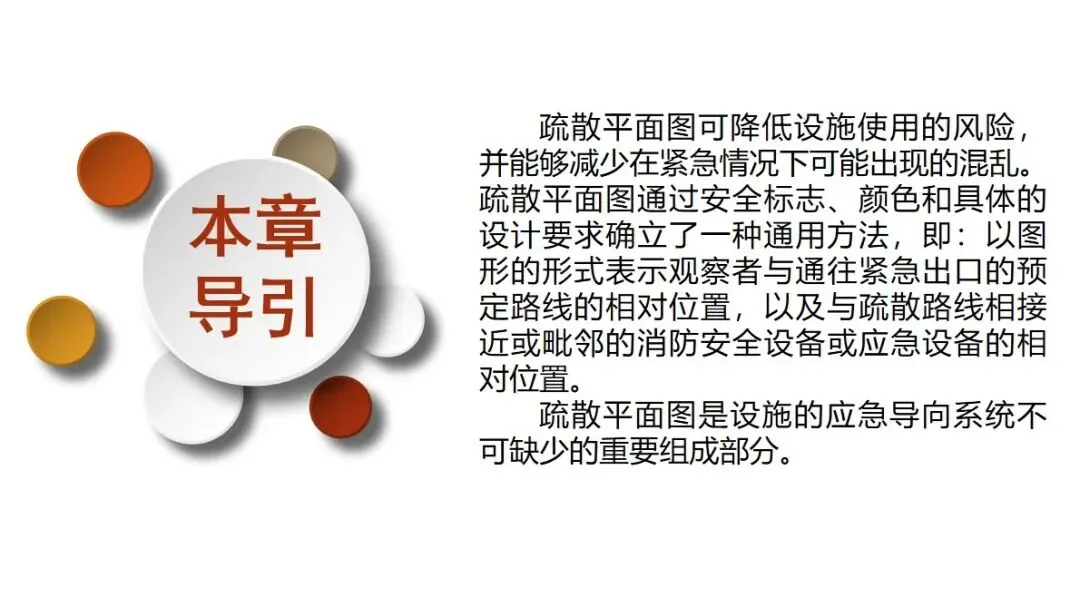

安全疏散图是指导人员在突发事件中安全疏散、减少混乱、降低风险的重要依据，在编制过程中要严格按照有关标准，做到实用、明确、准确。

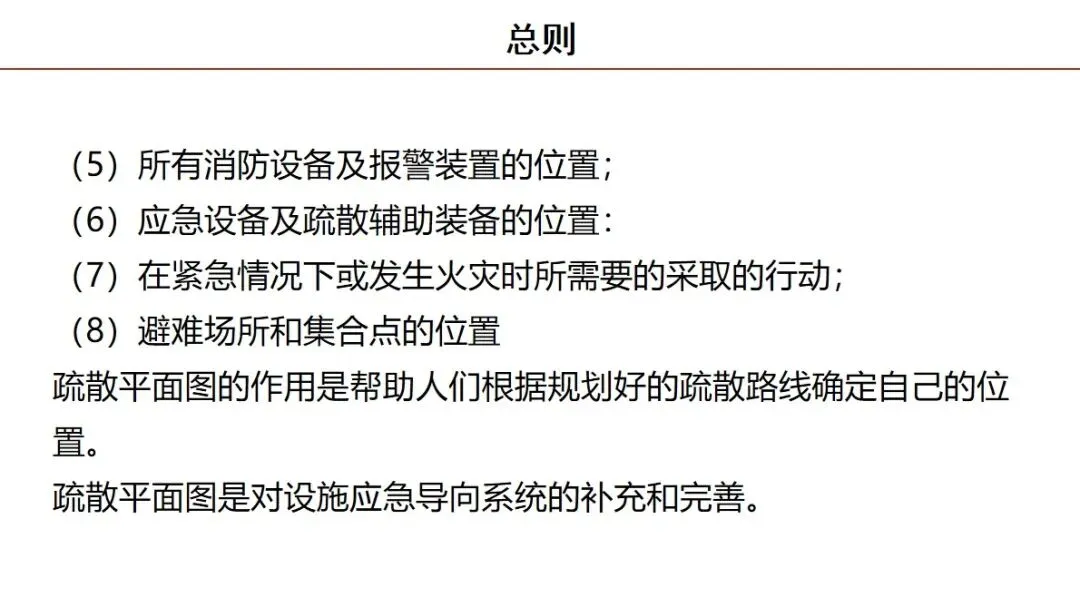

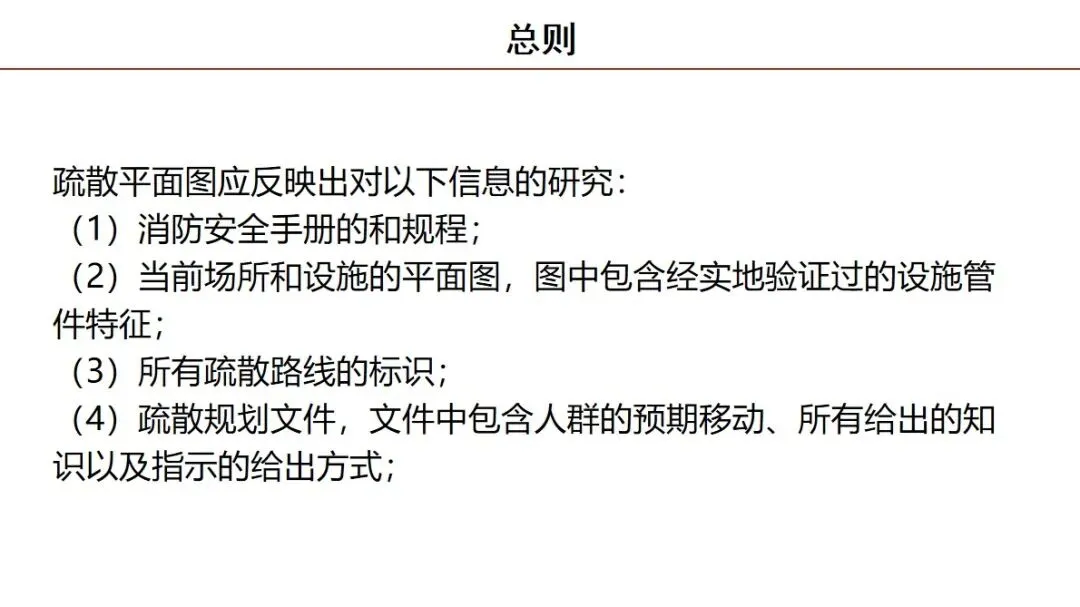

制作过程中，要做好前期准备工作，对《消防安全手册》、现场确认的平面布置图、人员疏散计划书等核心数据进行认真梳理，对疏散路线标识、消防设施和应急设备配置、避难场所和集合地点等重点内容进行详细标注，保证与现场实际高度一致。

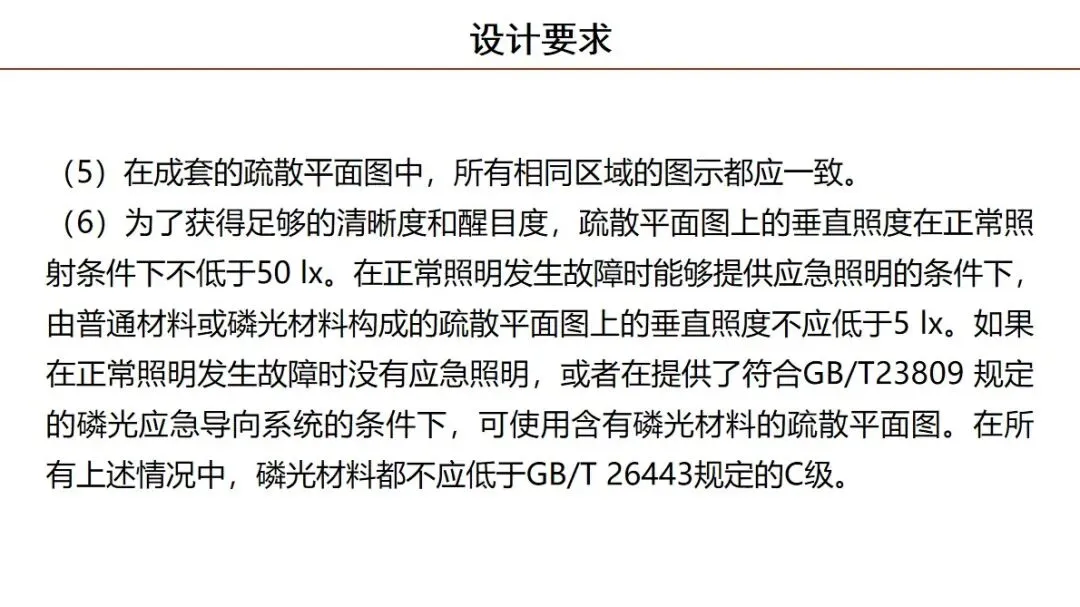

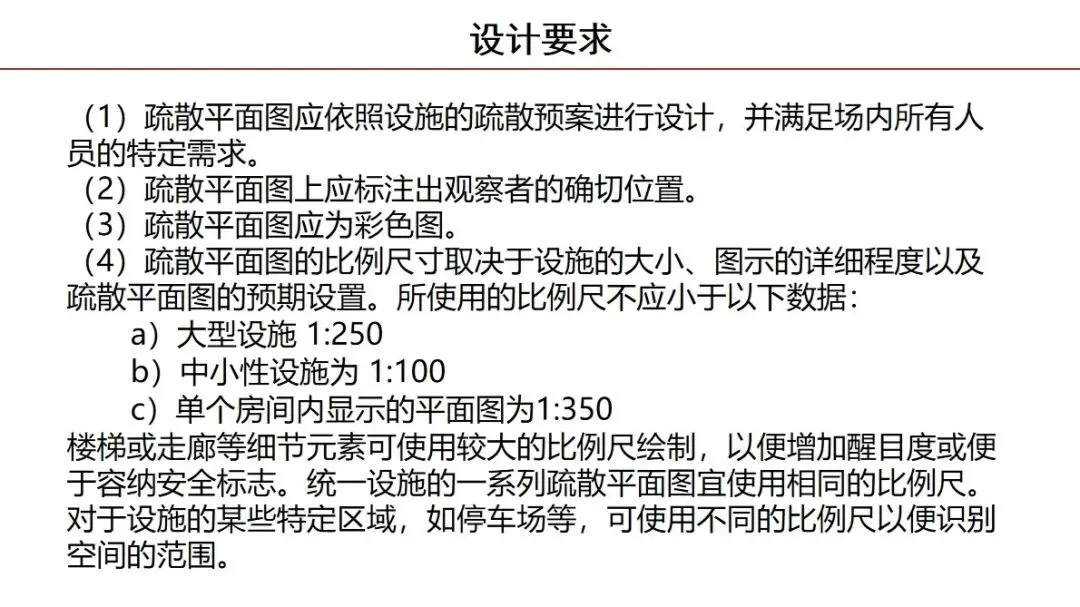

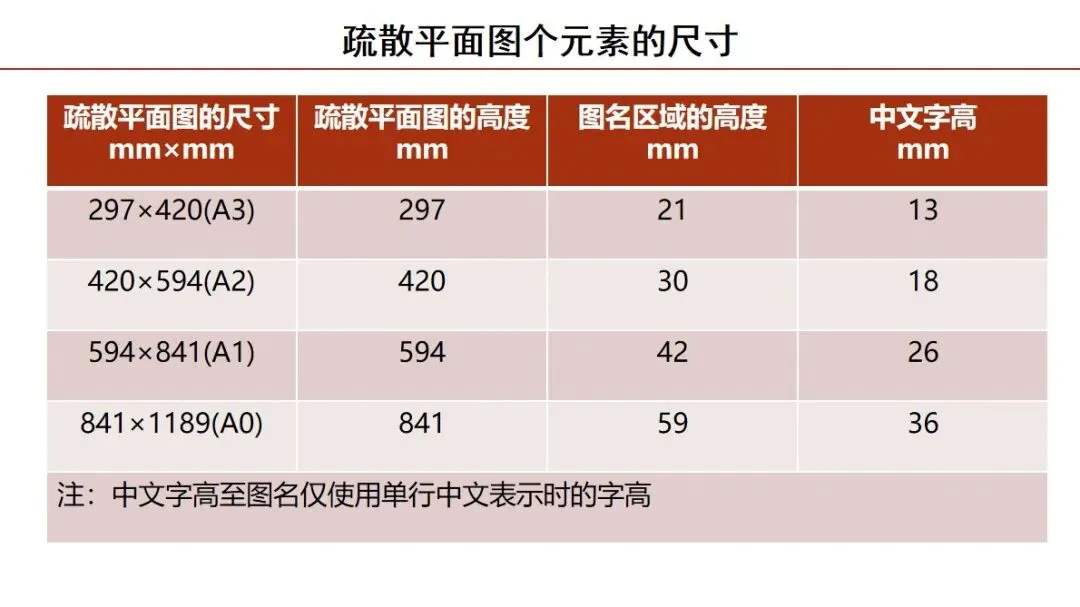

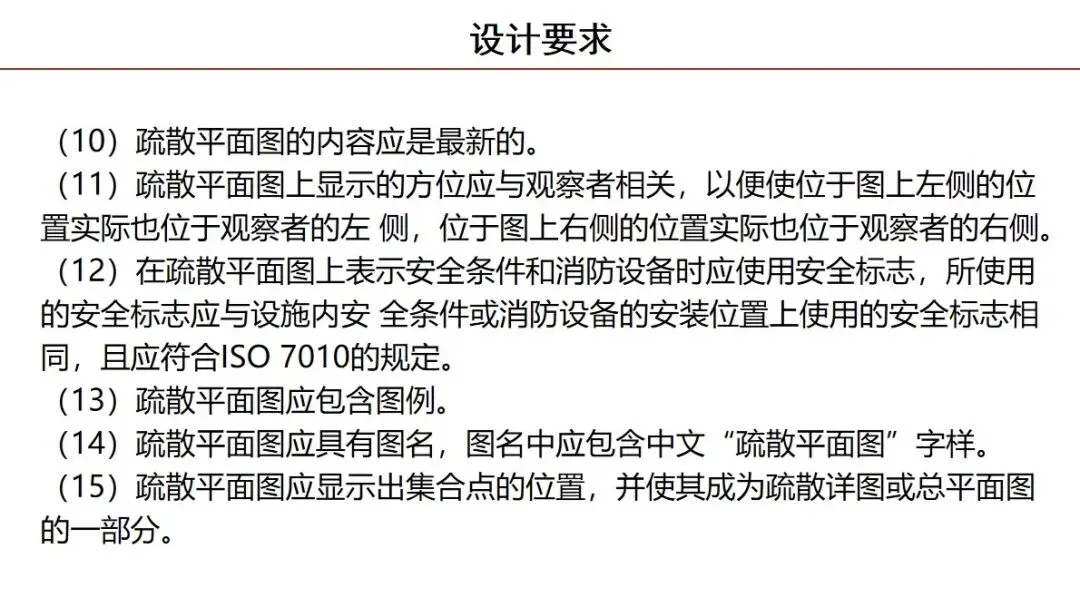

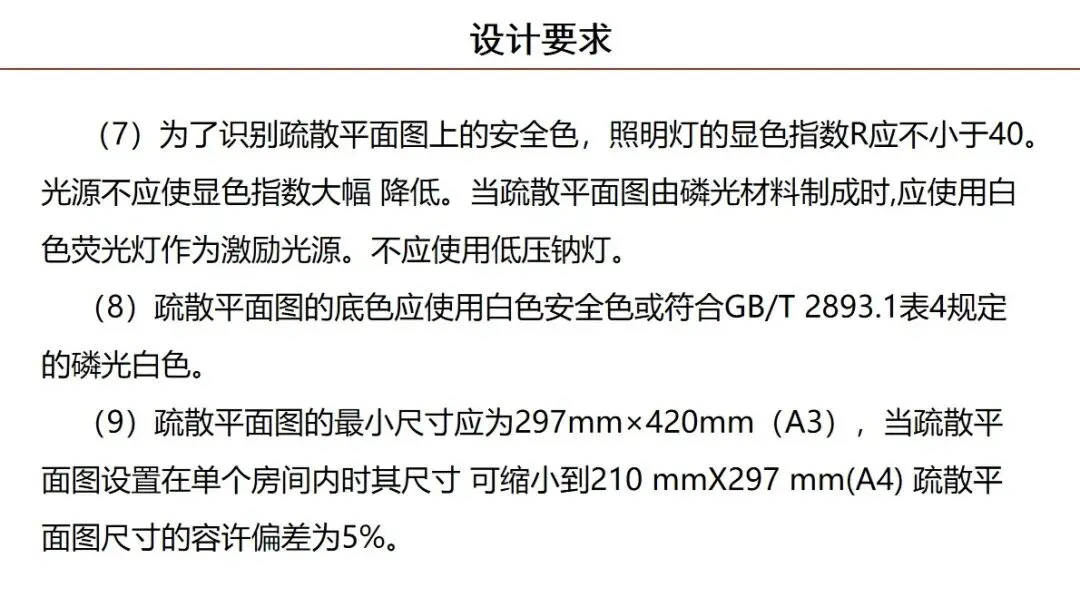

在设计过程中，需要满足多种核心需求。疏散平面布置图必须是彩色的，其绘制比例应与设施规模相适应：大型设施的绘制比例不应低于1:250，中小型设施的绘制比例不应低于1:100，个别房间的绘制比例不应低于1:350，同一地点的多张疏散平面布置图的绘制比例应一致。在尺寸上，A3规格（297mm×420mm）为标准规格，室内安装可以改为A4规格，允许偏差在5%以内。照明条件：一般环境垂直照度50 lx以上，紧急情况5 lx以上，光源的色彩表现系数 R>40，荧光粉的材质应达到有关标准。

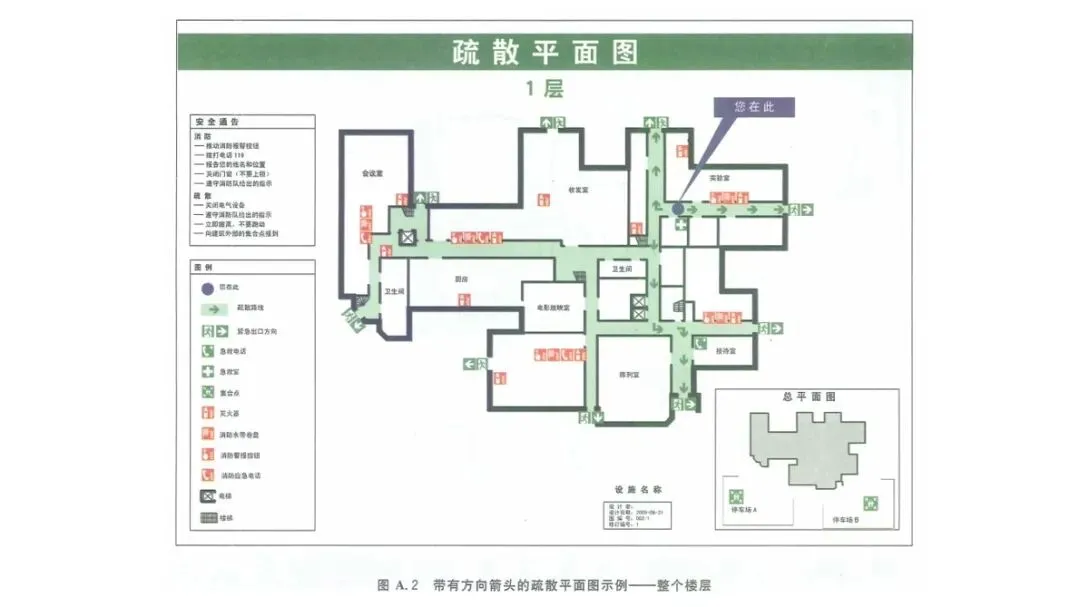

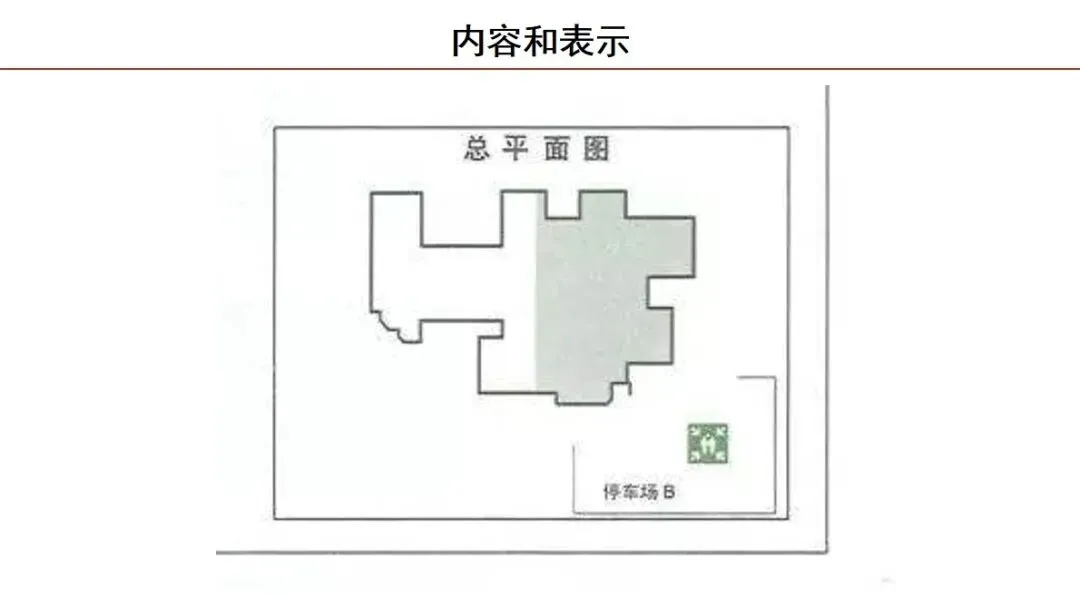

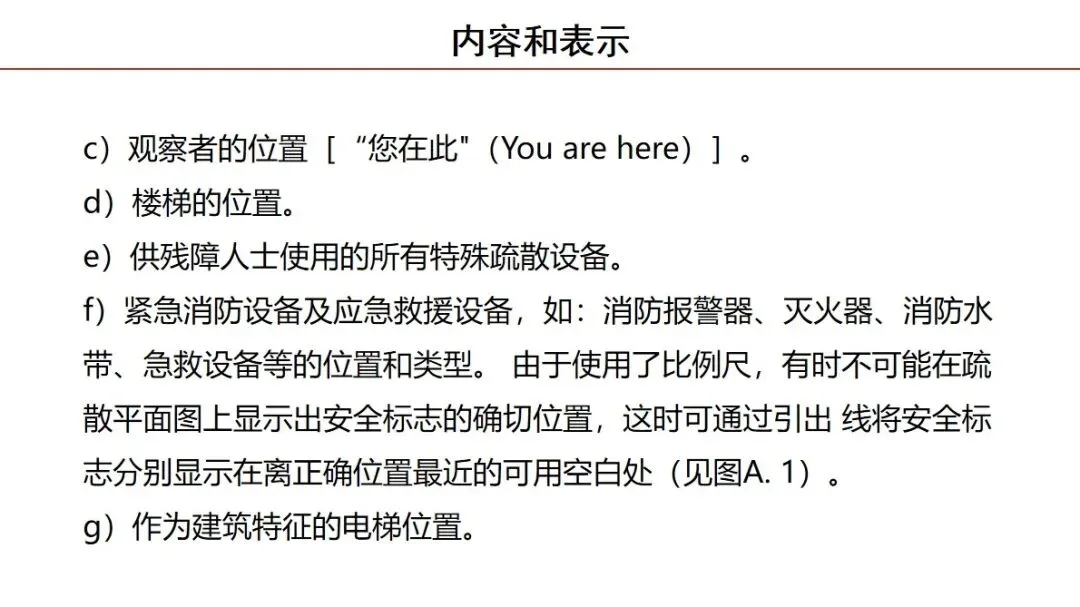

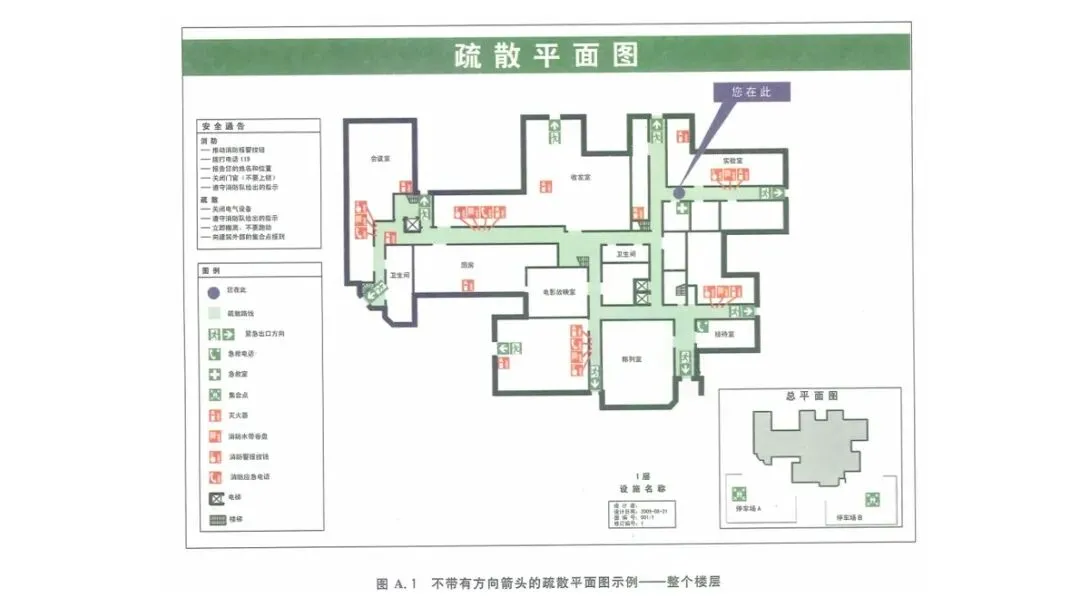

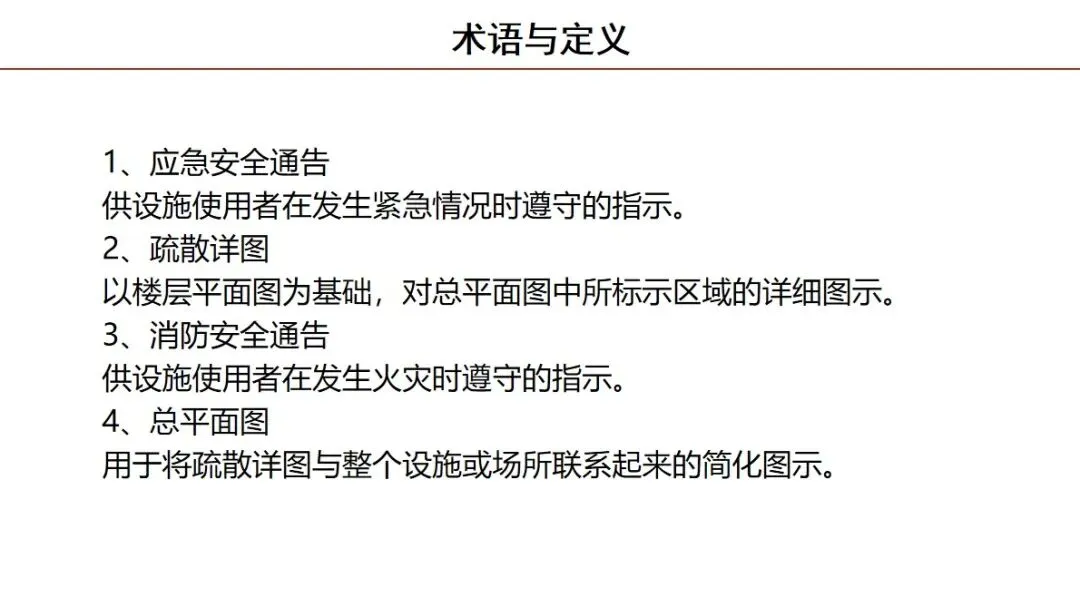

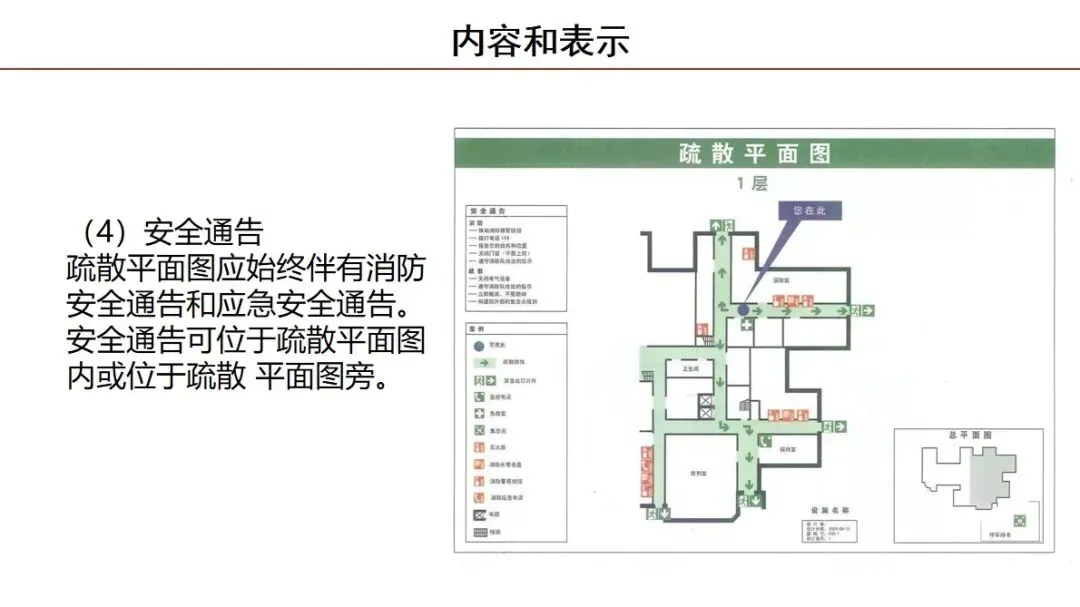

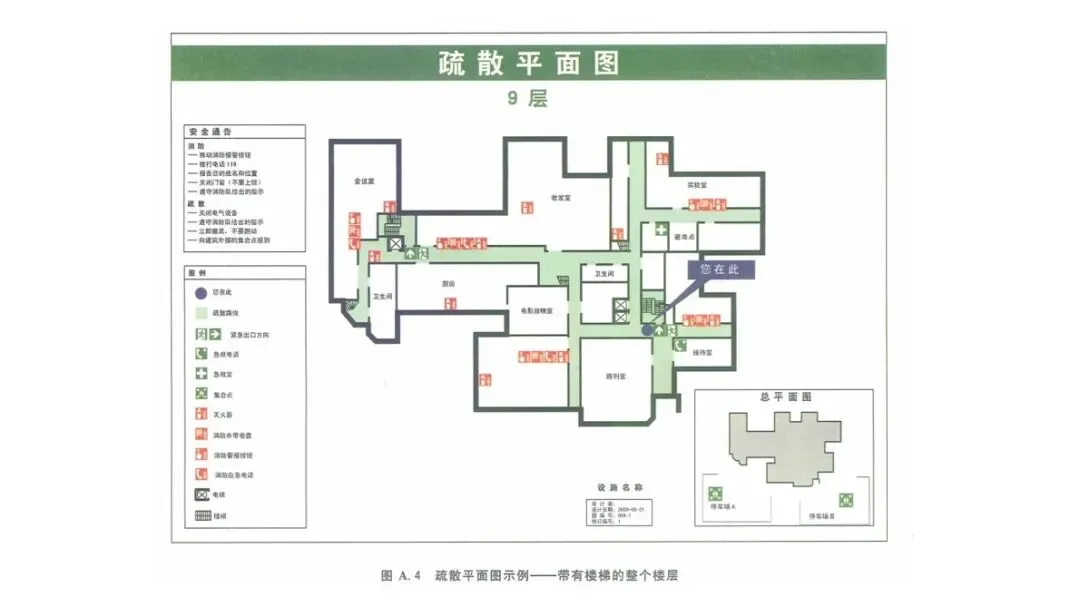

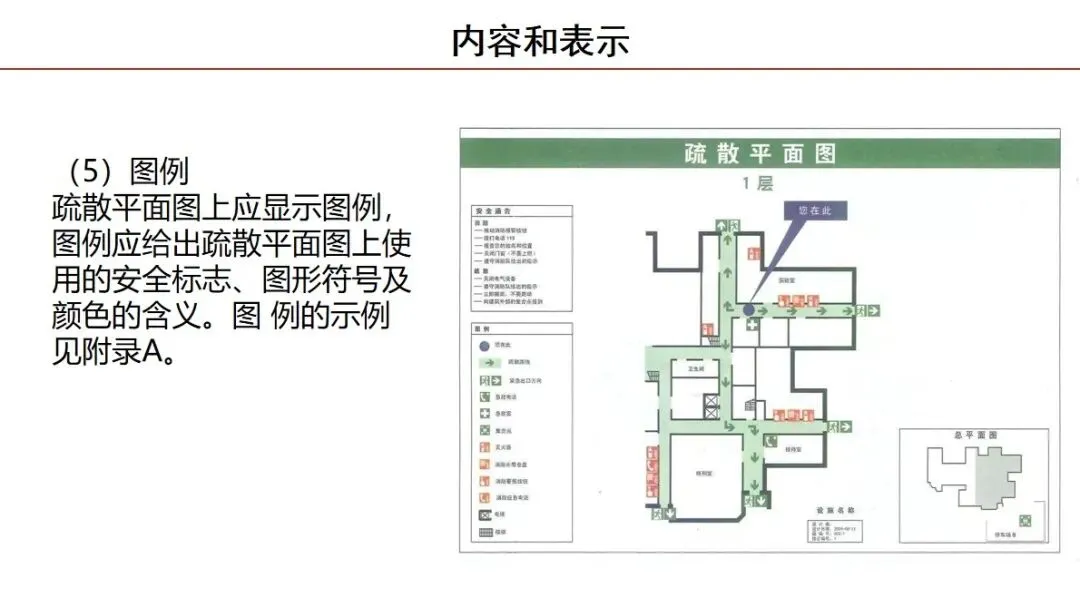

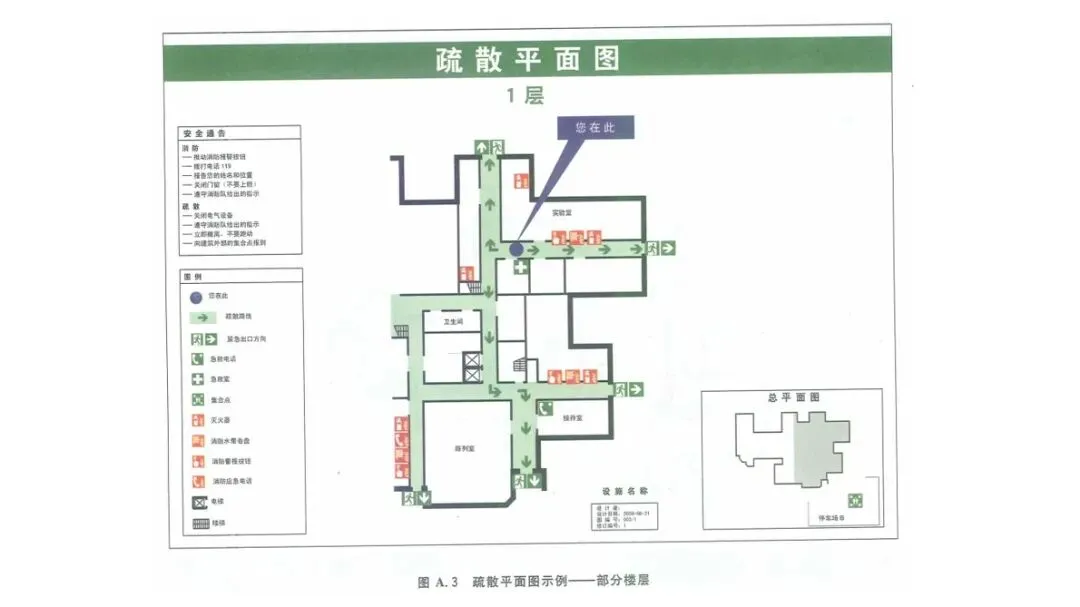

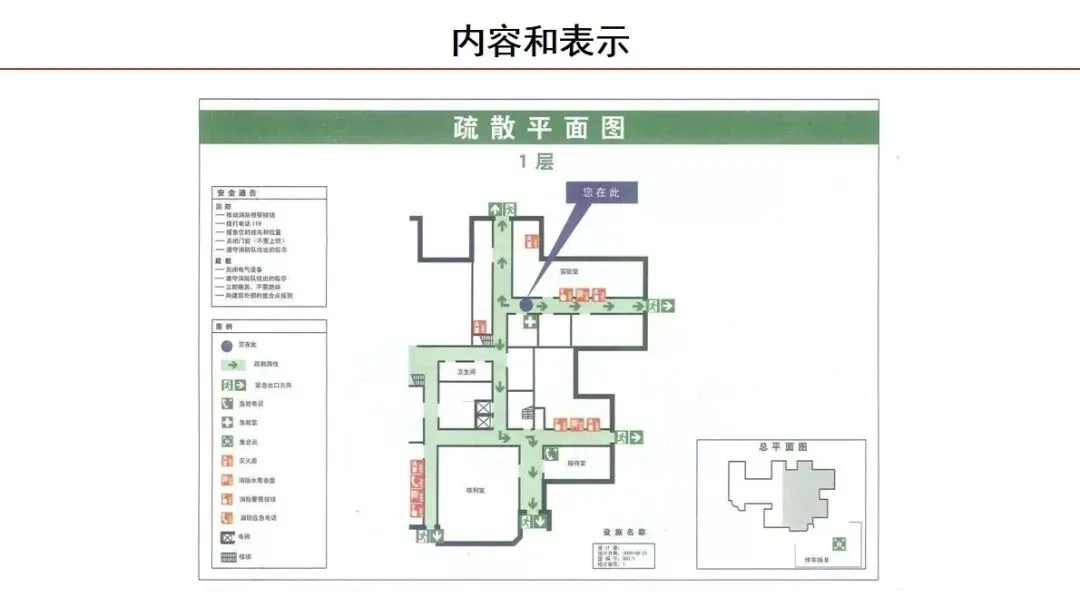

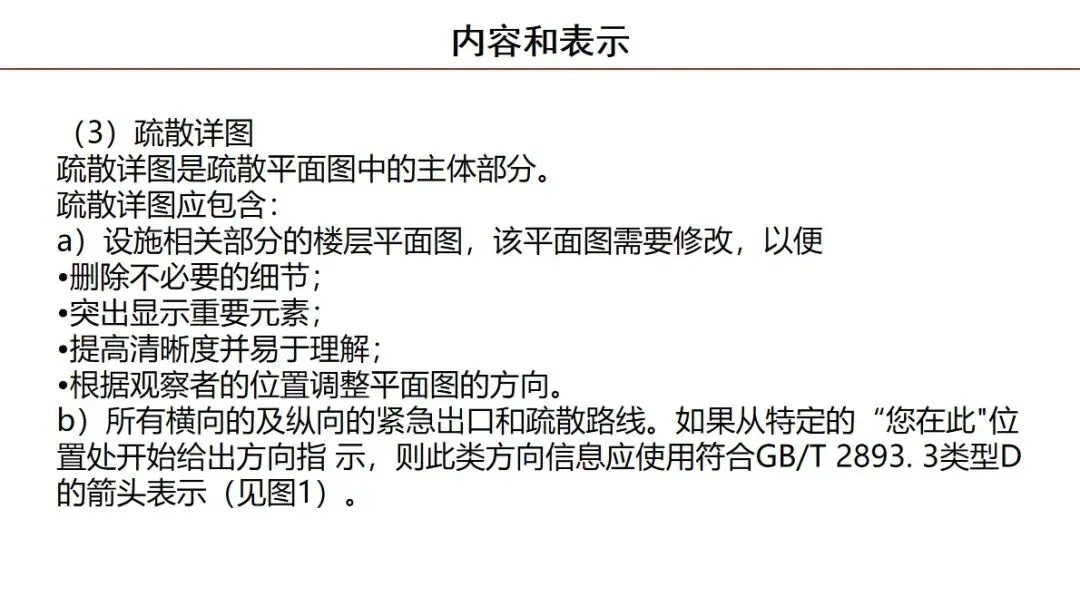

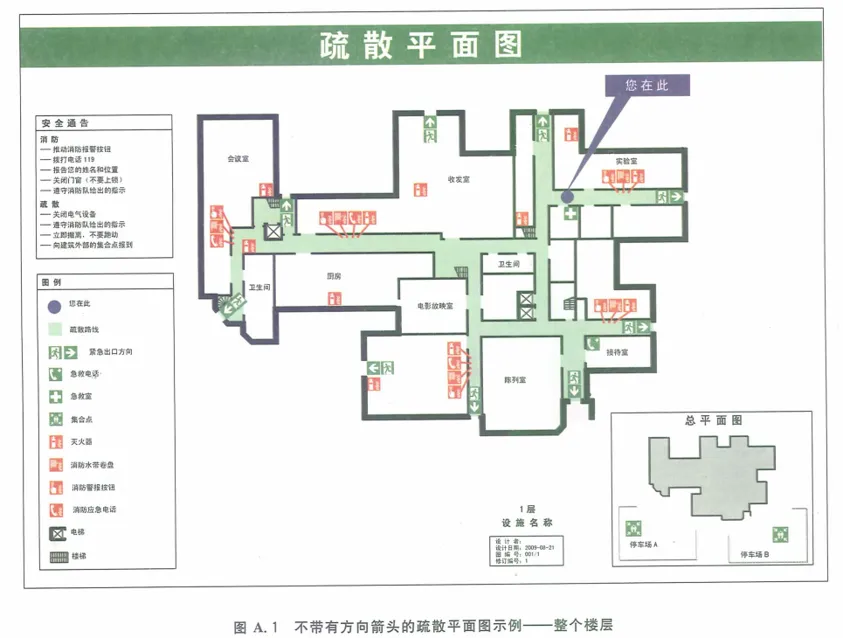

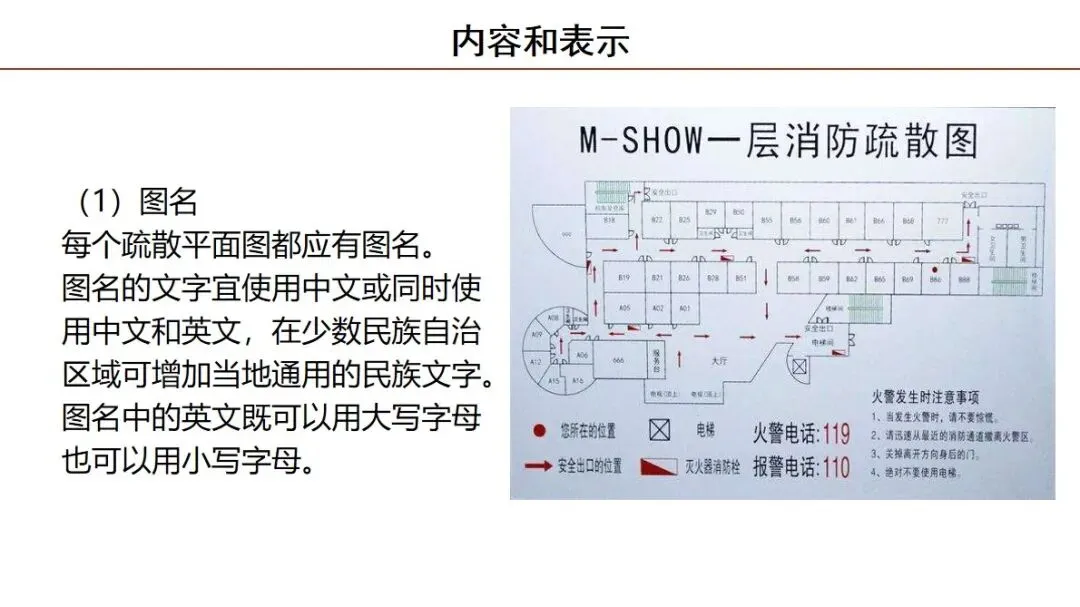

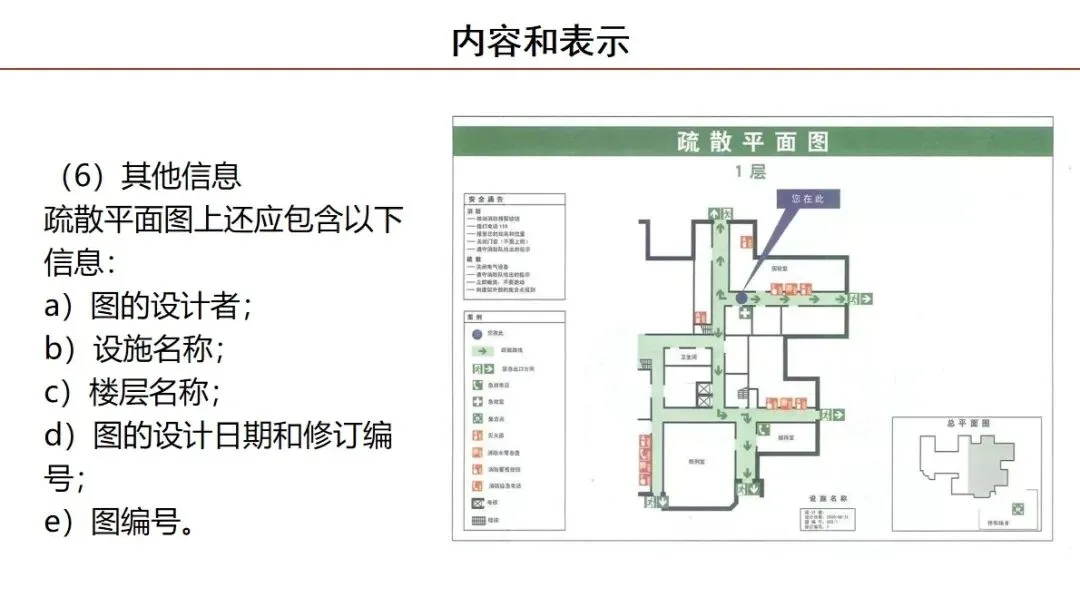

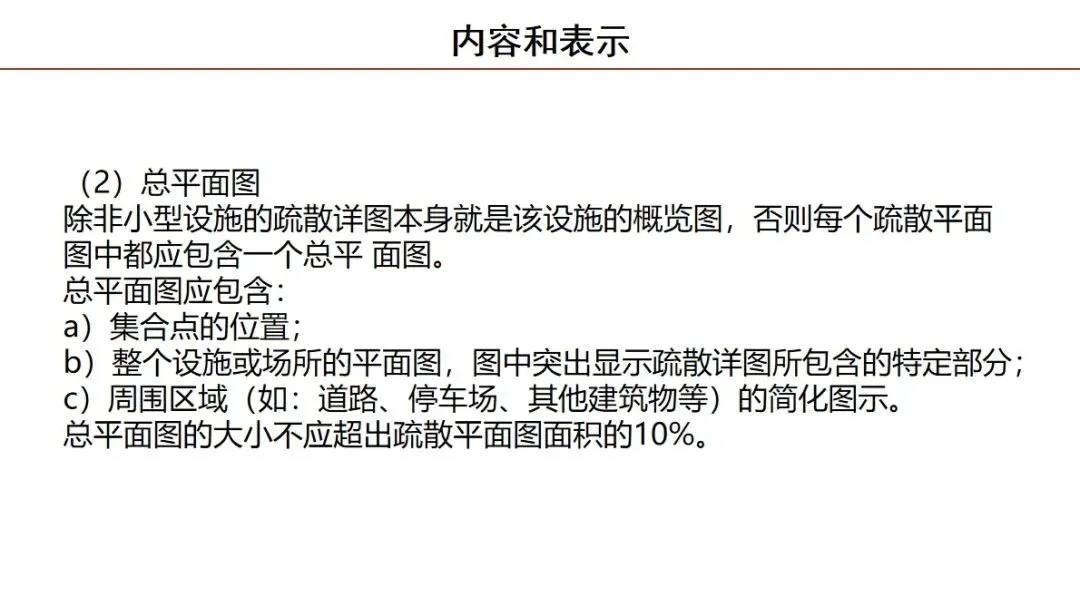

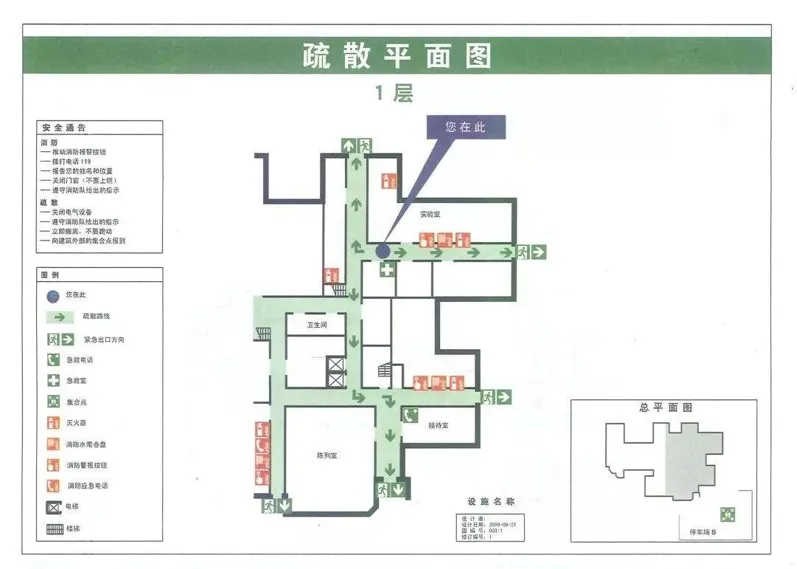

图的内容需要包括重要的元素。图名应包含“疏散方案”的中文说明，可以用英文或者民族语言表述；总平面布置图（不超过10%）应标注集合地点、设施概况、周边简图；疏散平面布置图以疏散平面布置图为主体，重点突出紧急出口，疏散路线，“您在此”标识，疏散楼梯，专用疏散设施和消防设备的位置。同时还需要配有安全告示（防火、应急说明）、说明（标识、符号的含义说明）、设计单位、设备名称、设计楼层、设计时间等。

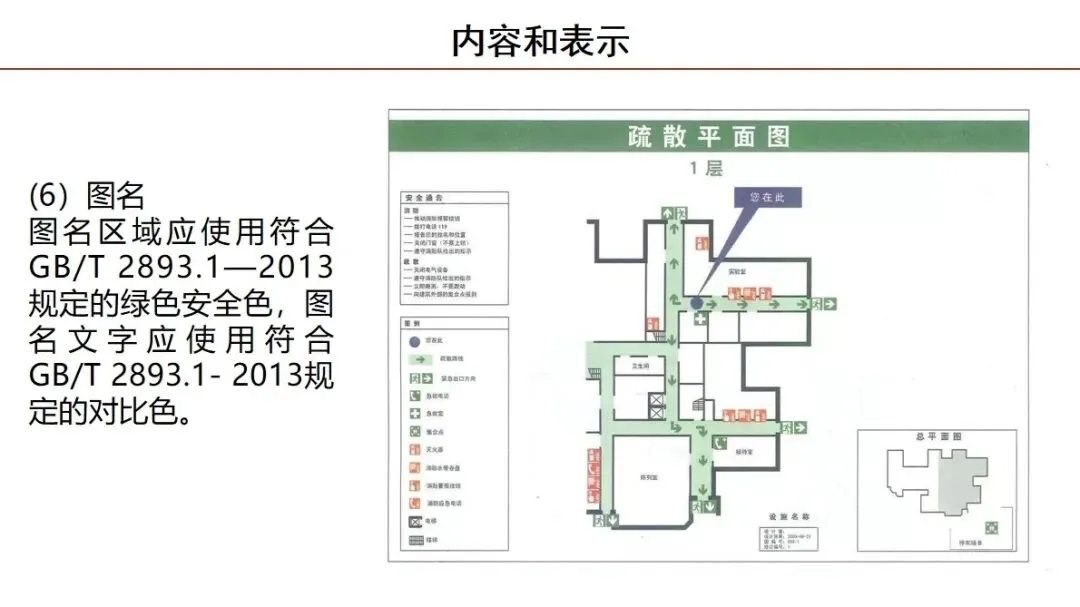

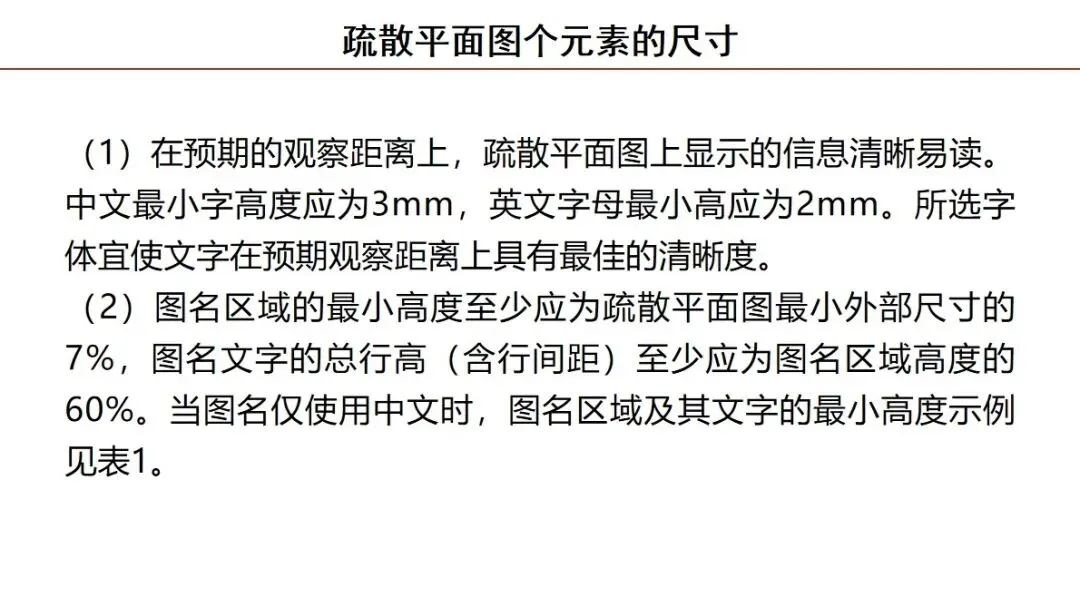

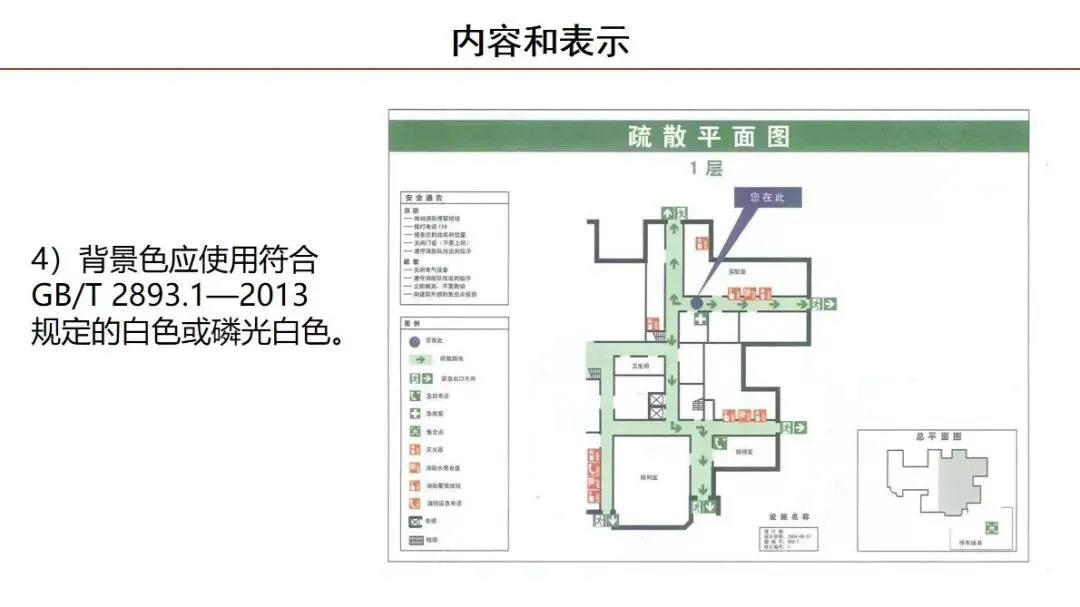

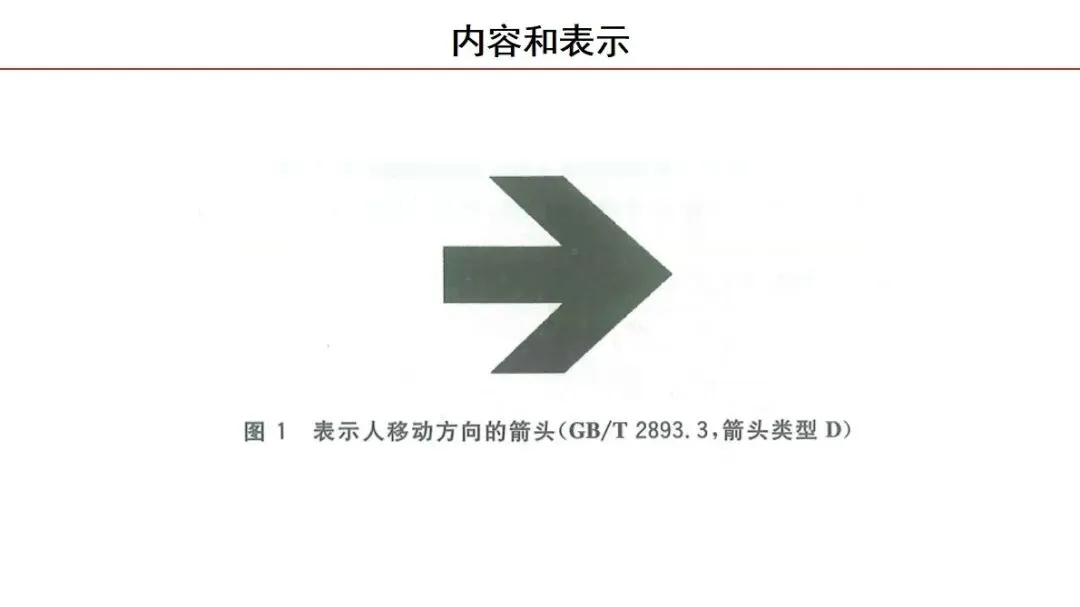

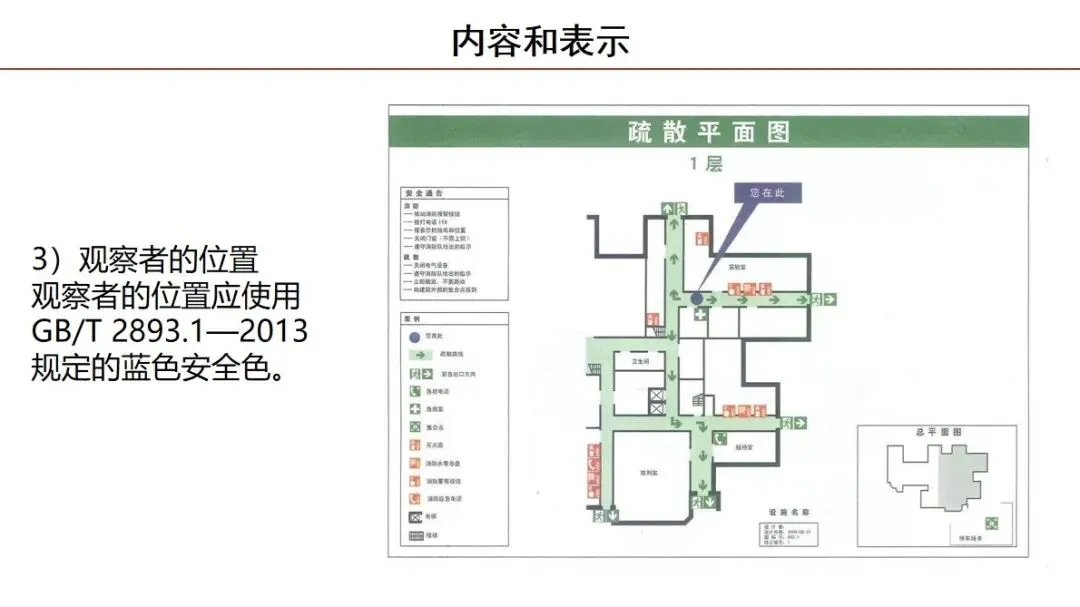

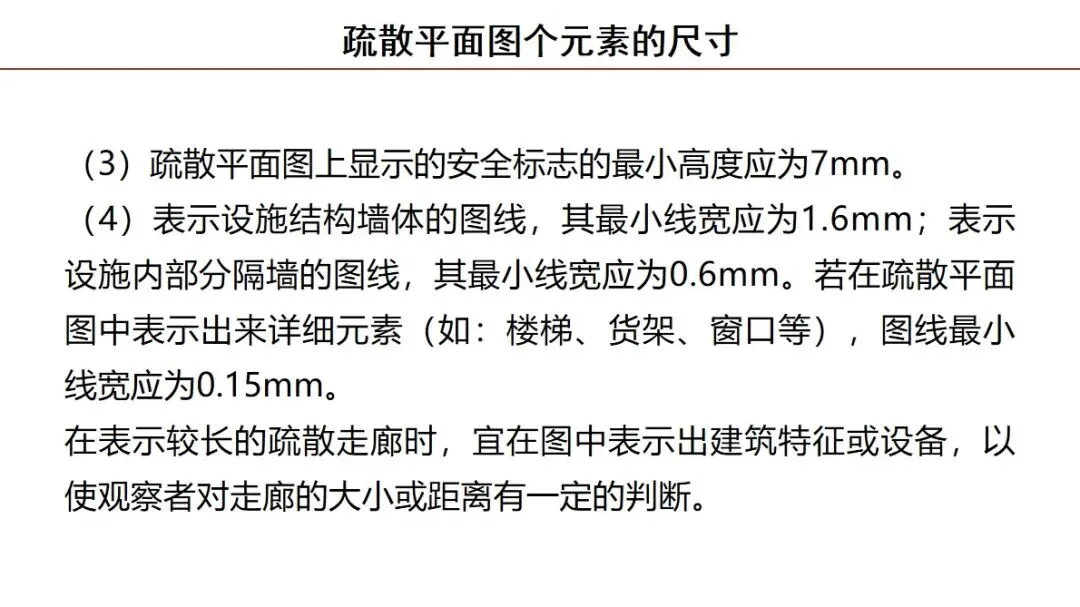

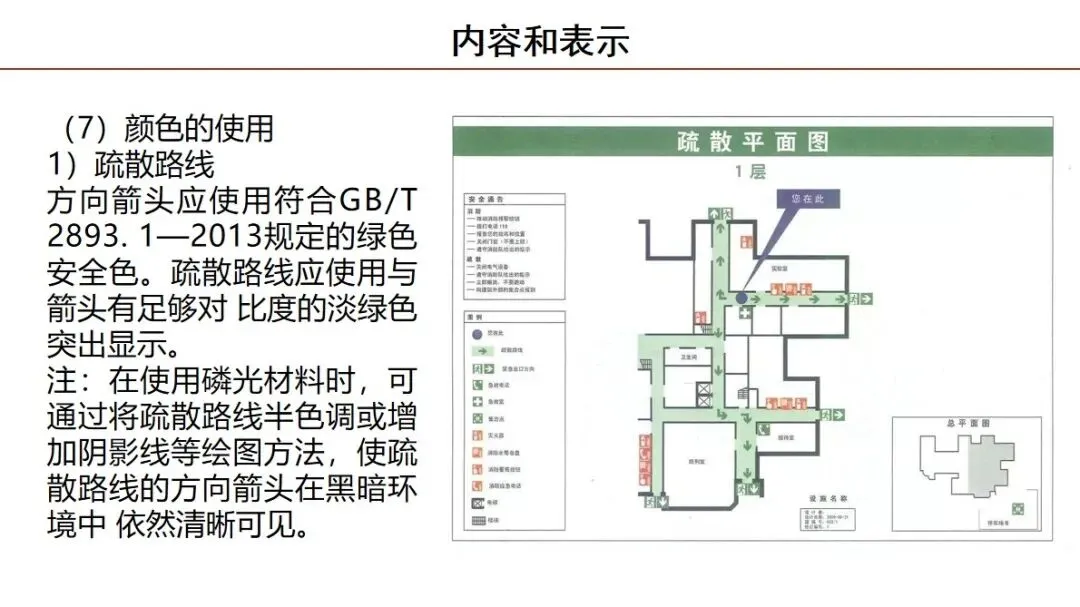

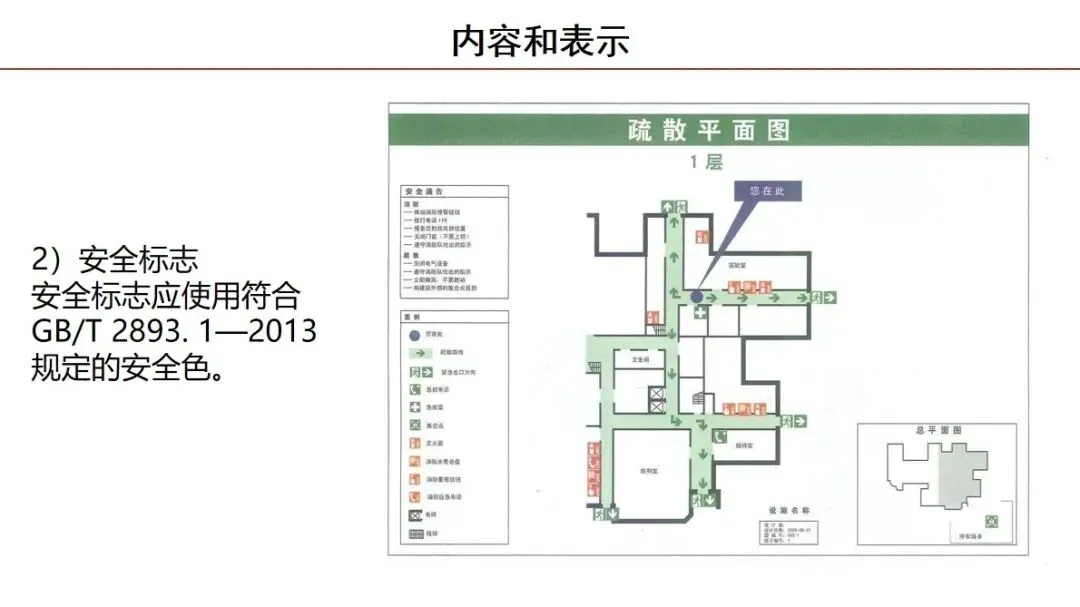

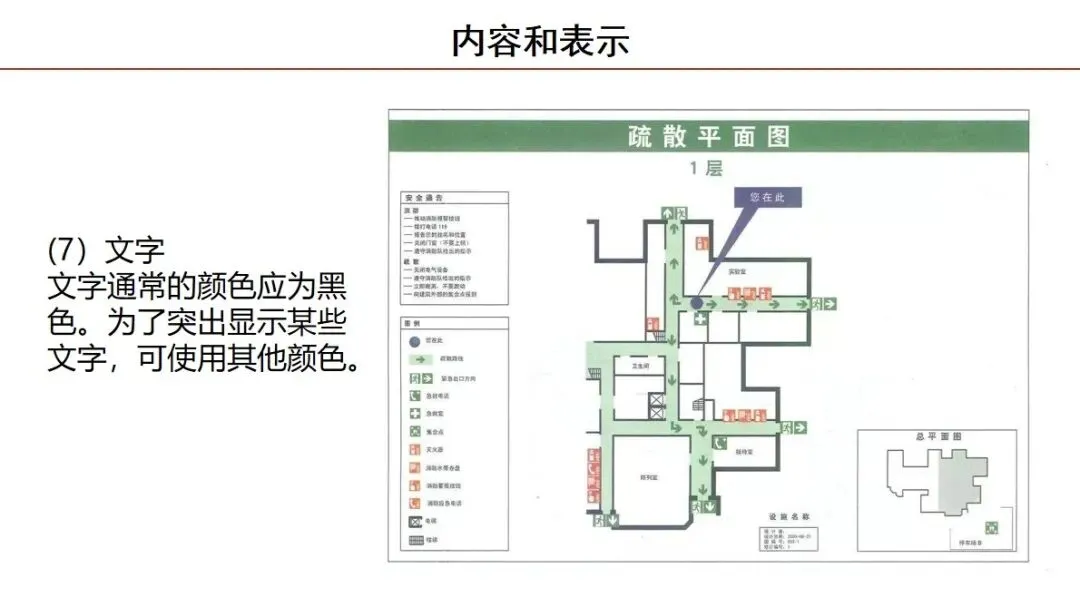

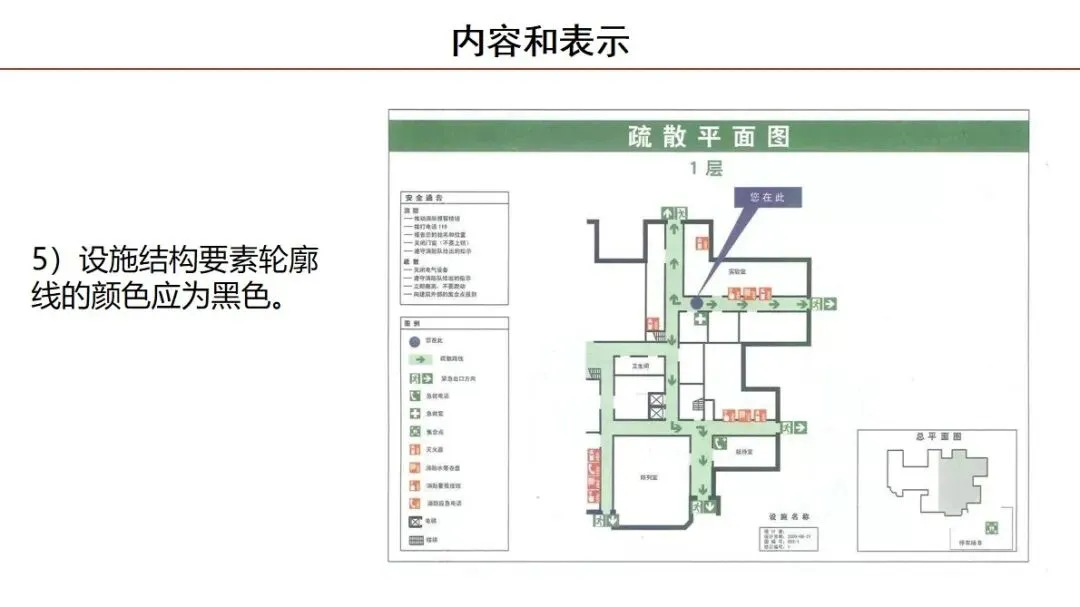

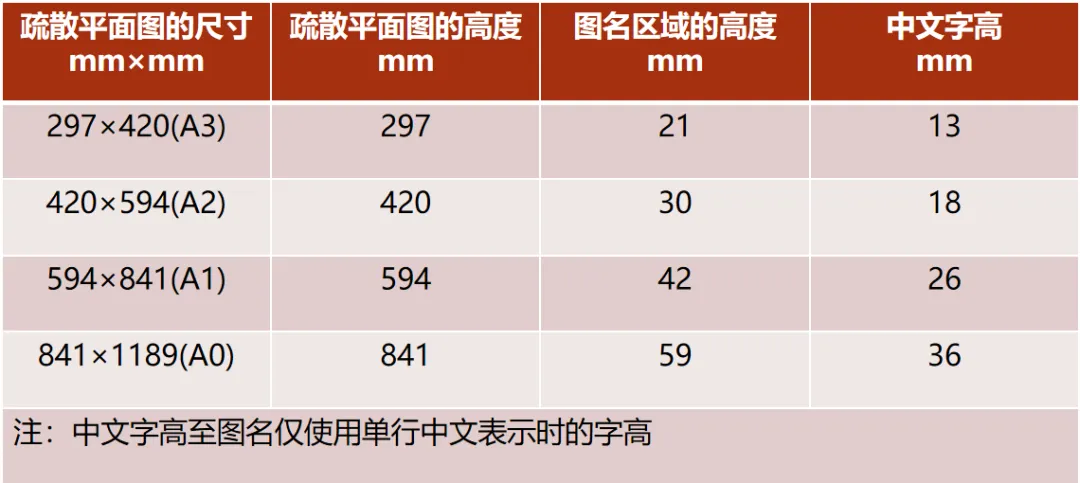

颜色和尺寸必须满足规格要求。疏散路线和方向箭头以绿色表示，观众位置以蓝色表示，背景以白色或荧光白表示，设施的结构轮廓以黑色表示，图名区域以绿色表示，文字以对比色表示。就元素大小而言，中文字符的最低高度为3毫米，英文字符的最低高度为2毫米，而安全标识的最低高度为7毫米；壁图线的宽度为1.6毫米，分隔壁的宽度为0.6毫米，细节元件的图线的宽度为0.15毫米。

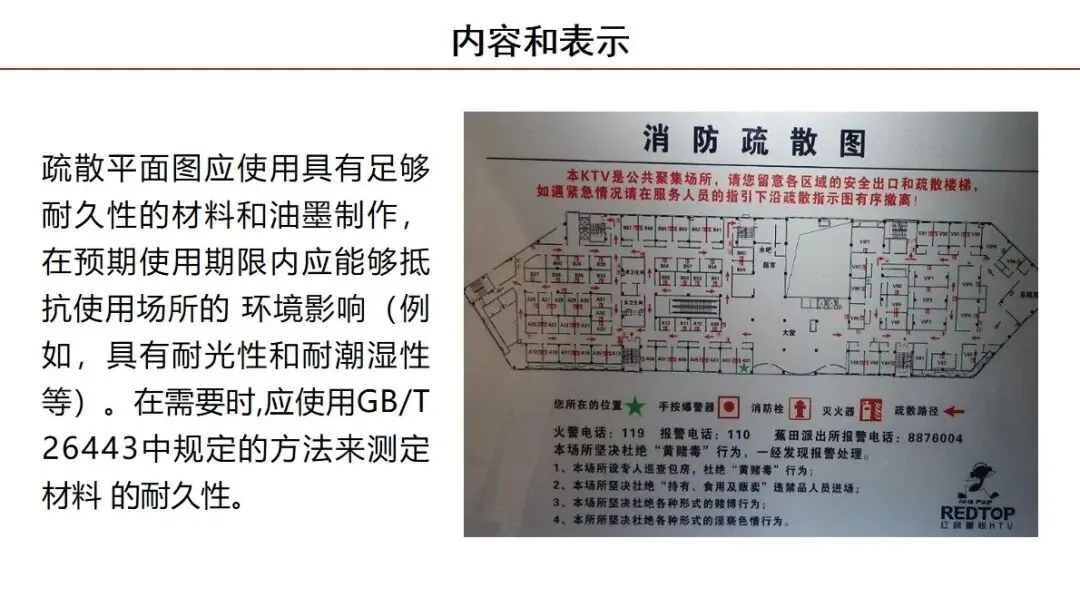

材料的选择应采用耐光、耐湿、耐久的材料及油墨，以保证在规定的使用年限内不受外界环境的影响。

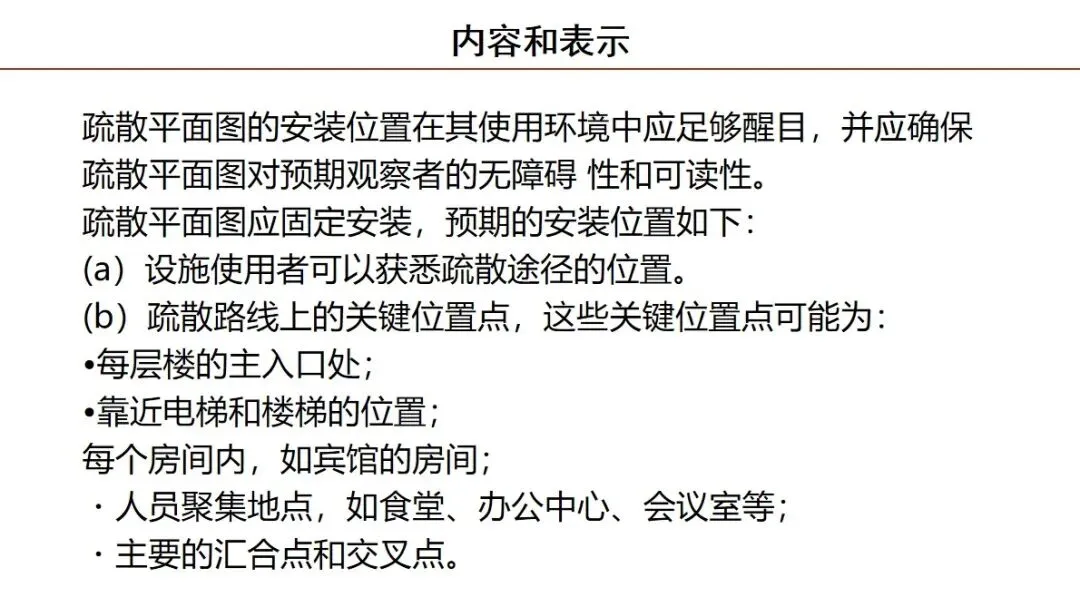

就安装地点而言，必须安装在显眼的、无遮挡的地方，最好是楼层的主要入口，电梯和楼梯的旁边，房间里，人群聚集的地方，以及路径的交叉处，以确保用户能够随时看到并且容易阅读。

按照上述要求编制的安全疏散路线图，在发生突发事件时，能够为人员的安全疏散提供明确的指导，有效地保证了人员的生命安全。
