CAD 和 Excel 表格互转完美支持双向同步 在CAD绘图过程中，表格是不可或缺的部分——材料清单、工程量统计、设备参数表等。这些表格常常需要在CAD图纸、Excel和Word之间流转。随着设计修改，表格内容频繁变化，手动同步不仅费时，还容易出错。传统方法（如CAD自带数据链接或源泉插件）在简单表格上还能应付，但遇到内容多、合并单元格复杂的情况，就力不从心了。今天，为大家推荐一款高效、精准的专用插件——TableTransformer（表格变换器），它完美解决CAD表格与Excel的双向转换与自动同步问题！（文章中一些视频是之前的视频，现在可能略有不同，为了省事儿未上传新的请谅解）。 Excel导入CAD真表格 特点： 命令：TRTT_ExcelToTable（E2T） 特点： 命令：TRTT_TableToExcel（T2E）
特点： 命令：TRTT_CustomToTable（C2T）
特点： 命令：TRTT_CustomToExcel（C2E）
神级功能：双向自动更新
命令汇总
资源下载
插件核心亮点
TableTransformer由专业开发者打造，支持AutoCAD 2014~2026多个版本（包括最新2026），不仅转化效率极高，而且最新版支持双向智能同步和手绘表格识别，实用性远超其他插件。
支持单个/多个.xlsx或.xls文件，一键导入所有工作表。 自动生成标准AcDbTable（真表格，非OLE）。 完美保留合并单元格、文字对齐方式、格式。 表格自动关联Excel，便于后续同步。 指定插入点，表格横向自动排列。CAD 表格尺寸调整
已关注
关注
重播 分享 赞
CAD 转 Excel 表格
选中多个表格，一键导出为单个Excel（每个表对应一个Sheet）。 精准保留合并、对齐等格式。 导出后自动建立关联，支持反向更新。
已关注 关注 重播 分享 赞
已关注
关注
重播 分享 赞
手绘表格（线+文字）转CAD真表格
智能识别由直线/多段线+文字组成的“假表格”。 自动划分多表格区域、提取文字、合并单元格。 在指定位置重绘标准真表格（表间距20，便于校对）。 保留原文字位置，大小以及文字样式。
已关注 关注 重播 分享 赞
已关注
关注
重播 分享 赞
CAD 手工表格 Excel
无需中间步骤，直接导出为Excel（Sheet自动编号）。
已关注 关注 重播 分享 赞
已关注
关注
重播 分享 赞
- 正常更新（命令：NUT(TRTT_NormalUpdateTable)）
：选中关联表格，自动检测Excel是否修改，只更新变化部分。
已关注
关注
重播 分享 赞
- 强制更新（命令：FUT(TRTT_ForceUpdateTable)）
：强制从Excel重新读取更新CAD表格。
已关注
关注
重播 分享 赞
- 更新Excel（命令：FUE(TRTT_ForceUpdateExcel)）
：从CAD表格反向更新Excel（Excel需关闭）。
已关注
关注
重播 分享 赞

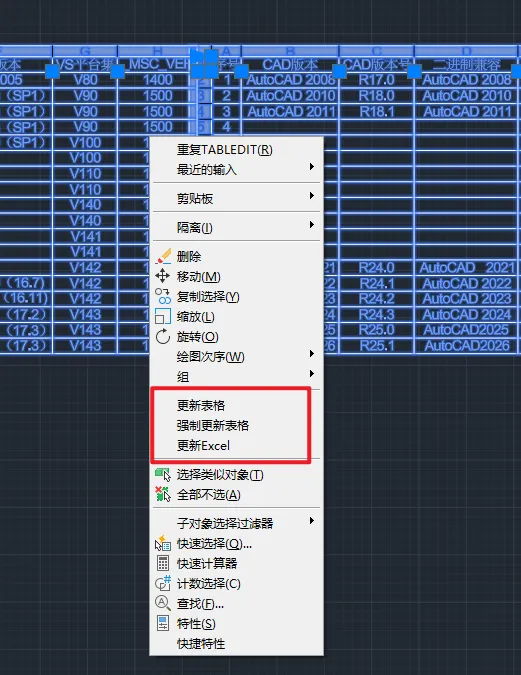

- 右键快捷菜单
：选中表格右键，直接选择“更新表格/强制更新表格/更新Excel”，操作超便捷！原理请查看文章CAD 二次开发之动态创建右键快捷菜单
功能描述 | 命令行指令 | 快捷功能 |
|---|---|---|
Excel转CAD表格 | E2T | 批量导入，自动关联 |
CAD表格转Excel | T2E | 批量导出，自动重命名 |
自绘表格转CAD表格 | C2T | 精度可调，自动排版 |
自绘表格转Excel | C2E | 一键转化，无缝衔接 |
正常更新表格 | NUT | 检测文件修改时间 |
强制更新表格 | FUT | 忽略时间，直接同步 |
更新Excel | FUE | CAD→Excel同步 |
公众号后台回复【表格转换】获取下载链接；
版本说明
ExcelToTableLite2026.arx 适配 ACAD 2025-2026;
ExcelToTableLite2024.arx 适配 ACAD 2021-2024；
ExcelToTableLite2020.arx 适配 ACAD 2019-2020；
ExcelToTableLite2018.arx 适配 ACAD 2018；
ExcelToTableLite2016.arx 适配 ACAD 2015-2016；
ExcelToTableZWLite2026.arx 适配 ZWCAD 2025-2026；
TableTransformerHCLite2026.grx 适配 HCCAD 2026；
TableTransformerHCLite2024.grx 适配 HCCAD 2023-2025；
