数据中心机房建设设计方案(87页 PPT)

2026-09-23 10:12:18

导读

数据中心机房建设全流程实践：规划、隐患防控与系统落地

数字化时代，机房作为政务、工业、金融业务的物理载体，其建设质量直接决定业务连续性。很多单位建设机房时重设备采购、轻前期规划，施工阶段简化工艺、压缩配套预算，投运后暴露出制冷不足、线路混乱、电气起火、监控失效等各类问题，轻则频繁告警，重则引发重大安全事故。本文结合国企信息物流业务中心机房建设项目资料，依据 GB50174‑2017《数据中心设计规范》，结合多个正反工程案例，从前期规划、典型安全隐患、核心子系统建设、全流程管控、运维保障五大维度，系统拆解机房从立项到后期维保完整落地路径，为企事业单位机房建设提供实操参考。

方案解读

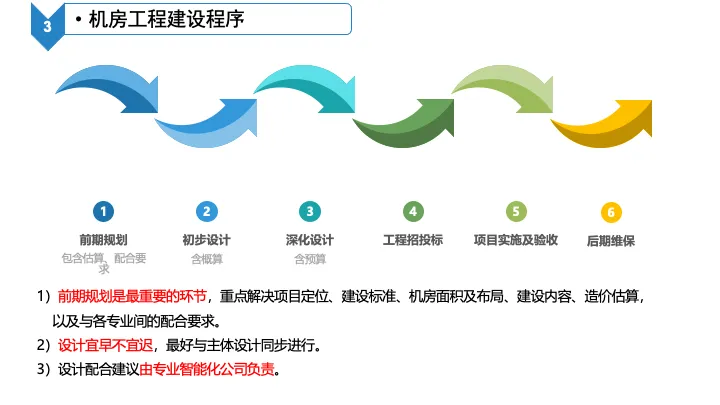

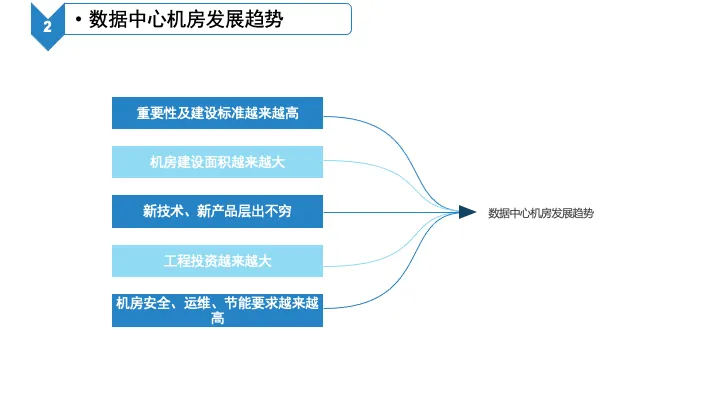

机房建设是一项跨建筑、电气、暖通、消防、智能化的综合性工程，行业呈现建设面积扩大、新技术迭代快、工程投资增加，安全运维与节能指标持续拔高的发展趋势。完整项目周期分为六大环节：前期规划、初步设计（含概算）、深化设计（含预算）、工程招投标、项目实施及验收、后期维保。前期规划是整个项目成败最关键的一环，需要明确项目定位、建设等级、机房面积布局、造价估算，同步向建筑、结构、电气等各专业提配合条件，机房设计应当与主体建筑设计同步开展，优先选择具备智能化机房专项经验的单位承接设计工作，避免后期改造返工。

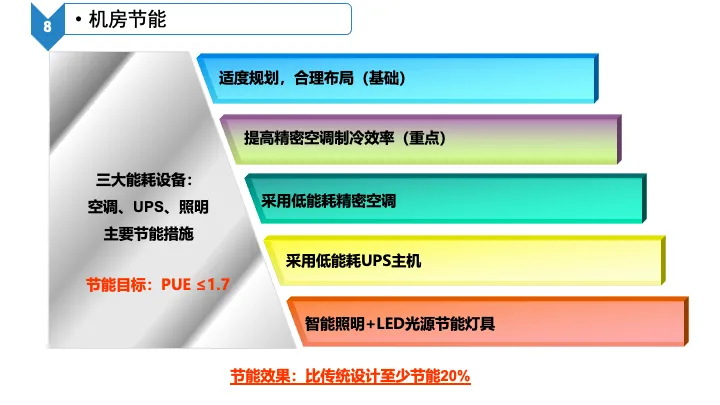

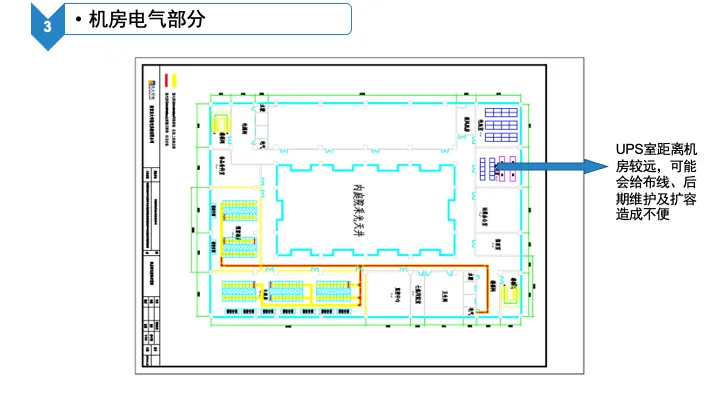

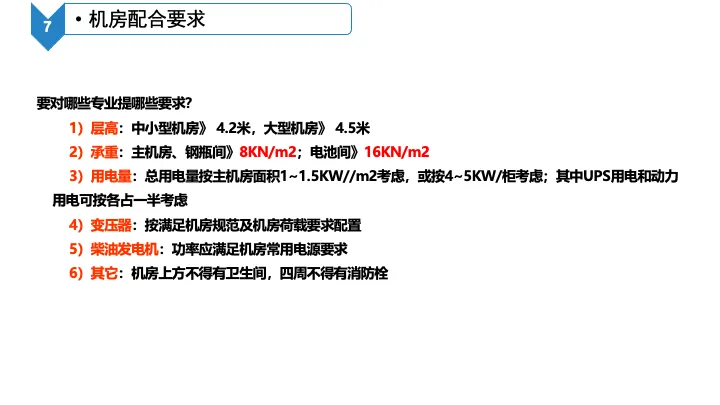

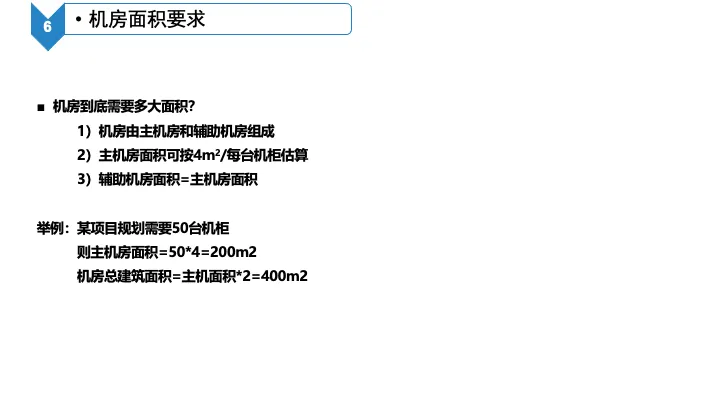

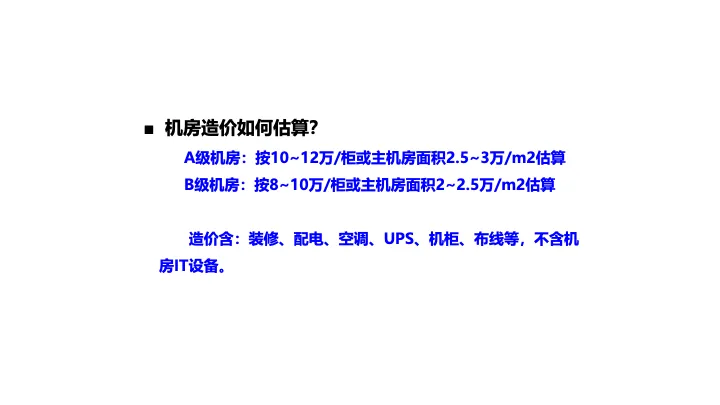

机房面积测算有成熟实操公式：主机房按照每台机柜 4㎡估算，辅助机房面积约等于主机房面积。举例，规划部署 50 台机柜，主机房面积 = 50×4=200㎡，机房整体建筑面积约 400㎡。在建筑条件提资环节，中小型机房层高不宜低于 4.2 米，大型机房层高大于 4.5 米；主机房、钢瓶间楼板承重≥8kN/m²，电池间荷载要求达到 16kN/m²；用电量按照主机房面积 1‑1.5kW/㎡，或者单机柜 4‑5kW 进行测算，UPS 用电与动力用电各占一半；同时明确变压器、柴油发电机配置要求。选址硬性要求：机房正上方严禁设置卫生间，机房四周避免布置室内消防栓，杜绝漏水浸泡设备的先天风险。在节能设计上，重点围绕空调、UPS、照明三大高能耗设备，选用低能耗精密空调、模块化节能 UPS，搭配 LED 智能照明，合理布局机房空间，目标 PUE 控制在 1.7 以内，相比传统方案综合节能 20% 以上。

正视机房典型安全隐患，复盘真实事故教训

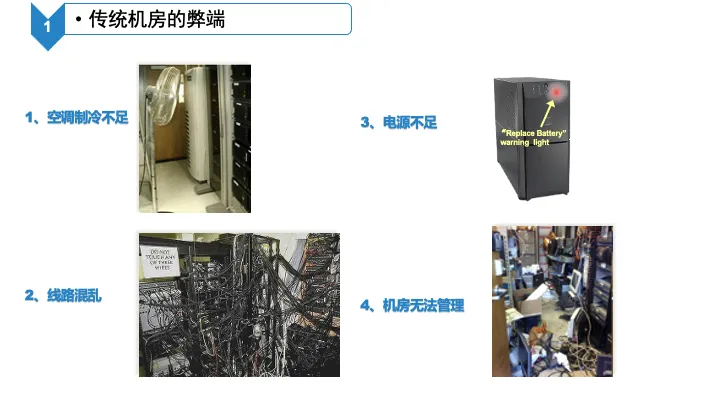

现实中大量机房故障并非设备质量问题，而是规划疏漏、施工工艺不规范、细节管控缺失造成。常见显性隐患包含空调制冷不足、线缆布线杂乱、电源容量不足、运维管控缺失四大类。很多老旧改造机房临时使用普通风扇辅助散热，线缆无序堆砌，设备随意堆放，埋下多重风险。

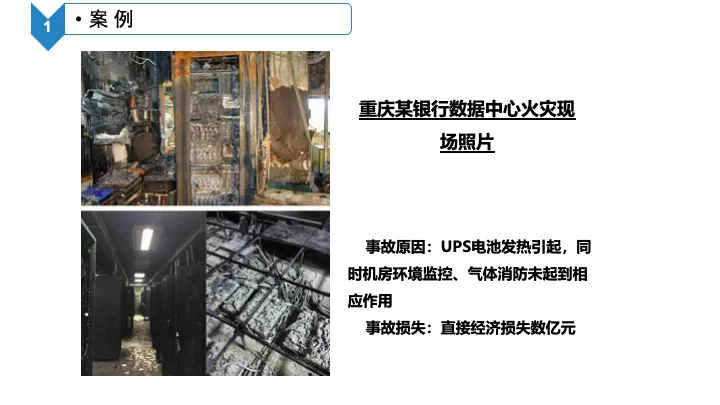

事故案例一：重庆某银行数据中心火灾，事故源头为 UPS 蓄电池发热起火，同时机房环境监控、气体消防系统未能有效发挥预警处置作用，事故造成数亿元直接经济损失。事后复盘发现，电池室没有独立隔离，电池温度监测点位不足，消防联动逻辑没有完整调试，小隐患演变为重大灾难。

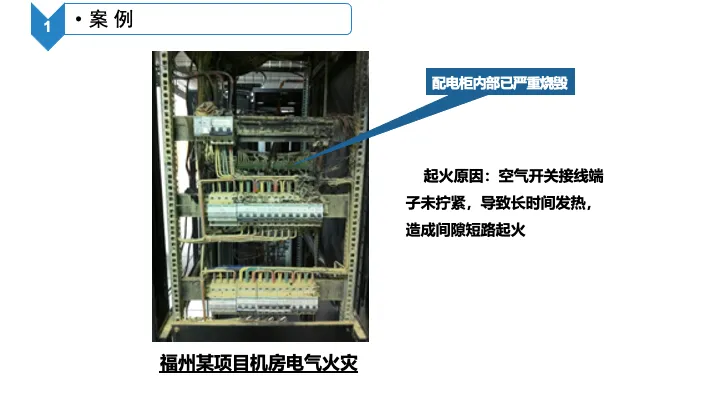

事故案例二：福州某项目机房电气火灾，起火原因为配电柜内部空气开关接线端子没有紧固，长期运行接触电阻过大持续发热，最终引发间隙短路起火。现场照片可见配电柜内部线缆、绝缘件大面积烧蚀。

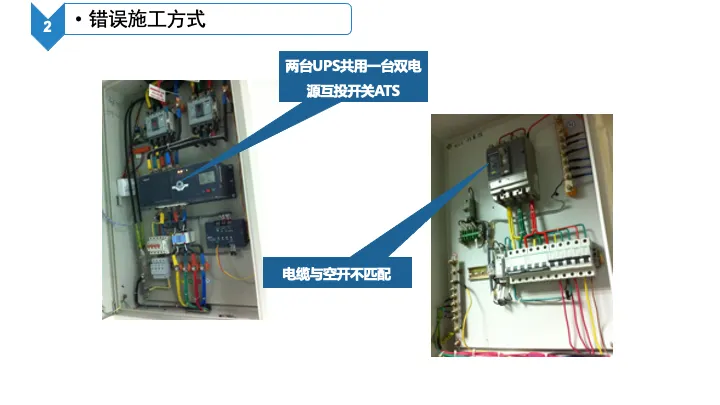

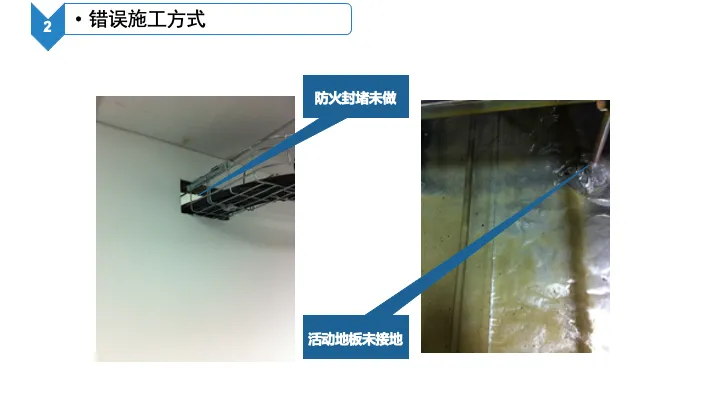

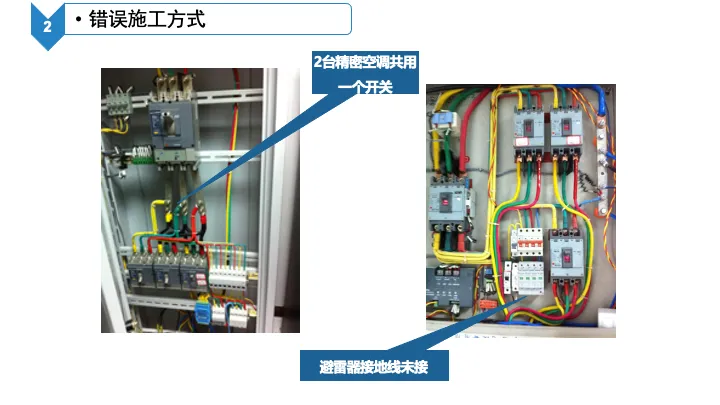

从大量故障现场可以总结高频施工缺陷：两台 UPS 共用一套 ATS 双电源切换开关、电缆线径与空开规格不匹配、多台精密空调共用单一输出开关、避雷器接地线虚接甚至未接线、穿墙孔洞未做防火封堵、防静电活动地板未做接地处理。这类问题隐蔽性强，竣工验收如果只做通电测试，很容易被遗漏，长期带电运行极易酿成短路、起火事故。这也说明，机房建设不能只关注服务器、UPS 等主设备，配电柜接线、接地、防火封堵这类细节，恰恰是安全底线。

机房分级定位：按需选择 A/B/C 建设等级

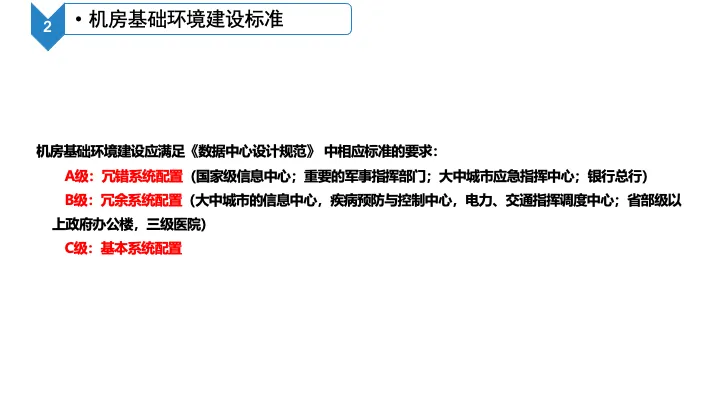

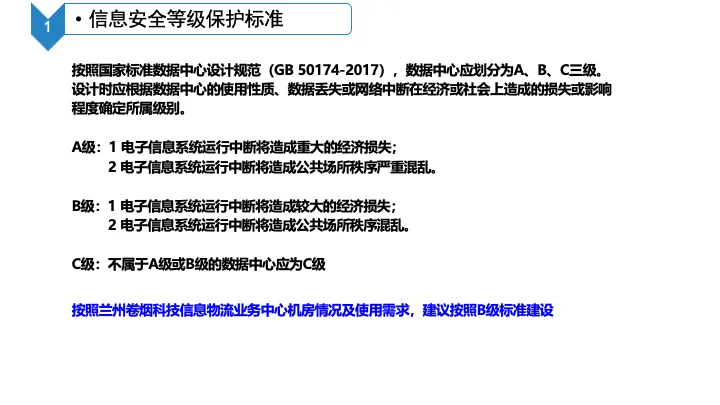

依据 GB50174‑2017 规范，机房按照故障中断造成的经济、社会损失，划分为 A、B、C 三个等级。A 级属于容错系统，适用于银行总行、国家级信息中心、应急指挥中心，单点故障不允许业务中断；B 级为冗余配置，适用于省级政务、交通调度、疾控中心、三甲医院，局部故障可实现切换，本次兰州卷烟科技信息物流业务中心机房，结合业务规模与中断影响，最终确定按照B 级冗余标准实施；C 级为基础配置，面向普通办公测试机房。等级选择不是盲目追求最高标准，而是结合业务中断损失、预算投入综合权衡，高等级代表更高的建设与运维成本。

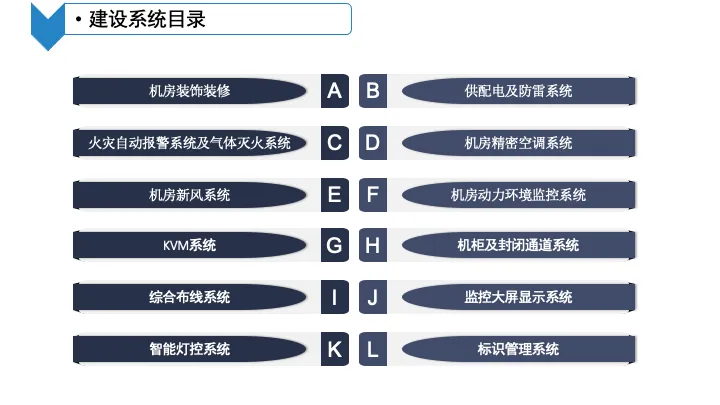

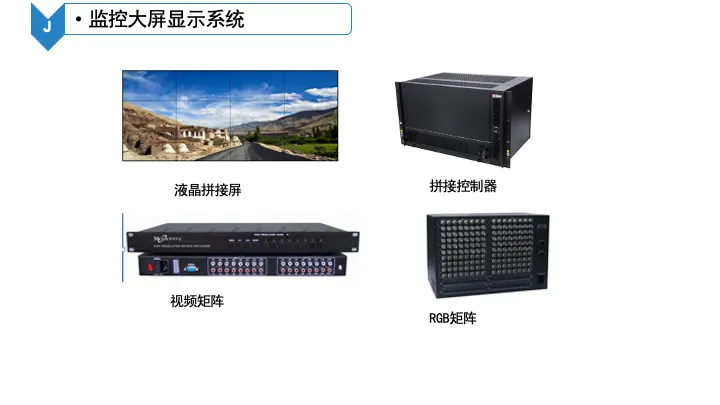

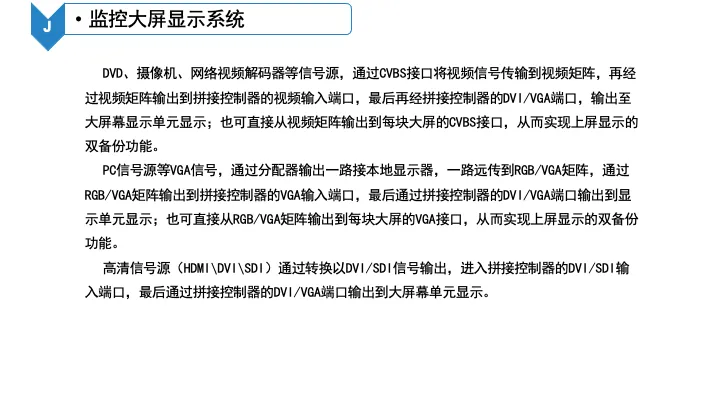

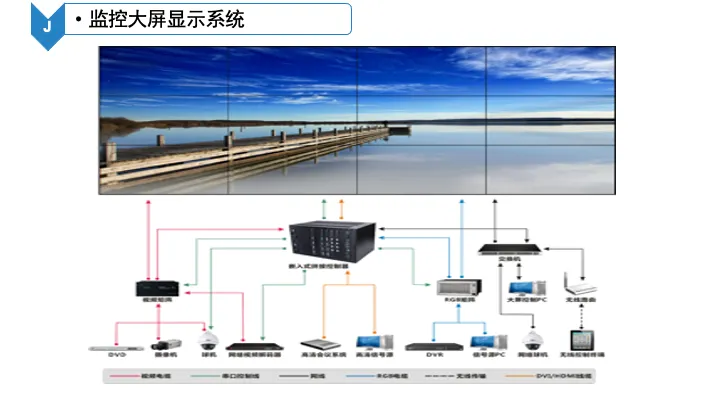

一套完整 B 级机房建设，包含 12 大子系统：机房装饰装修、供配电及防雷接地、火灾报警与气体灭火、精密空调、新风系统、动力环境监控、KVM 管理系统、机柜及封闭冷热通道、综合布线、大屏显示、智能灯控、标识管理系统，各子系统环环相扣，缺一不可。

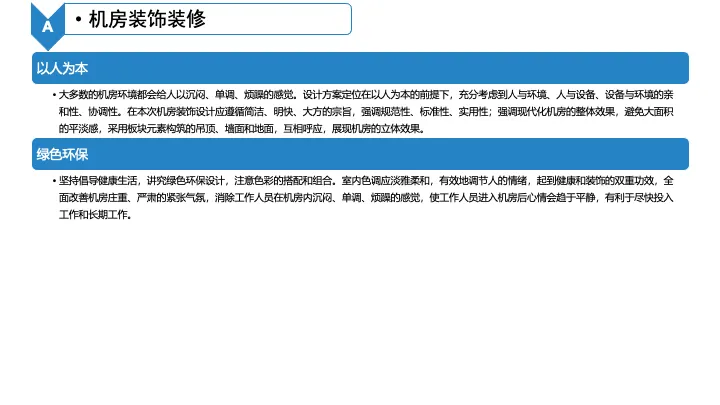

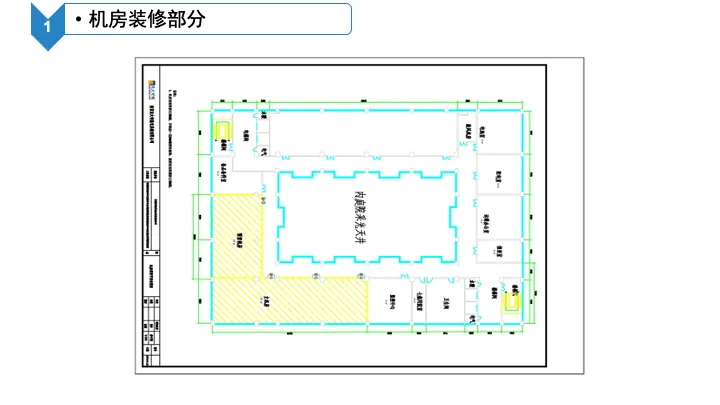

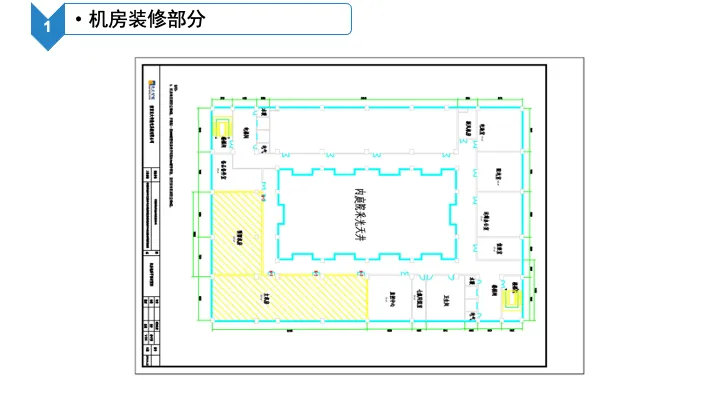

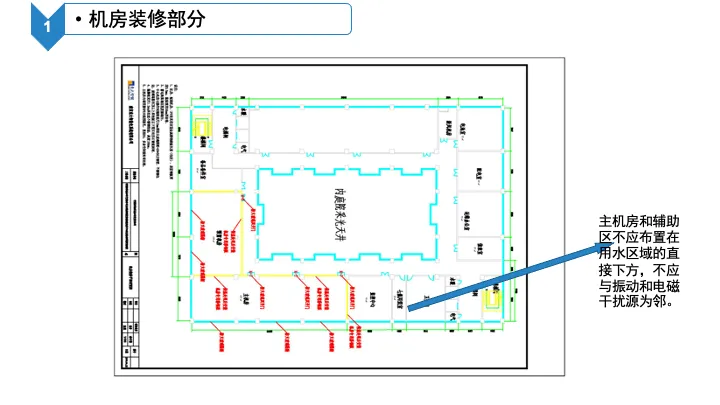

机房装饰装修，筑牢物理防护基础

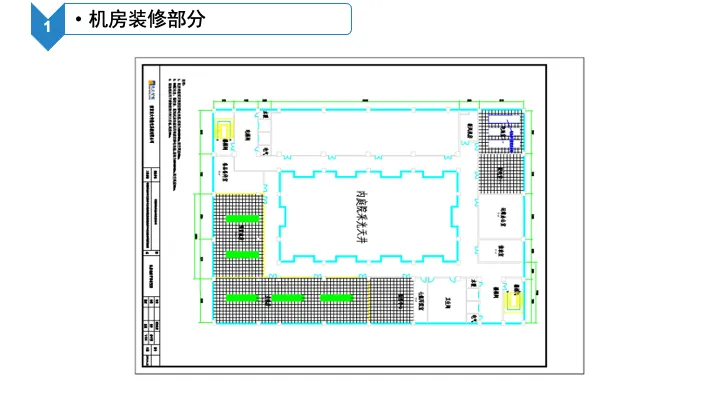

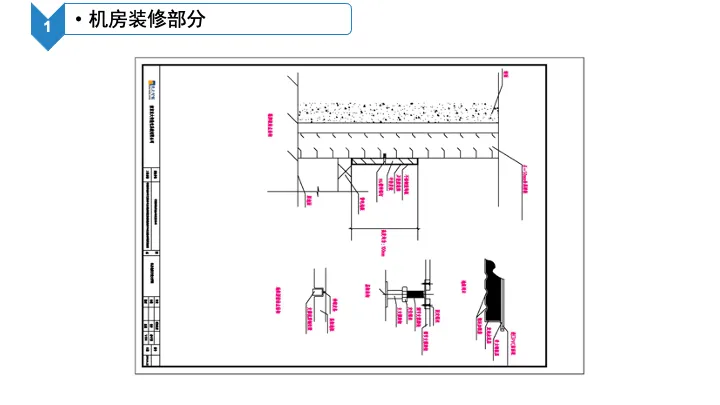

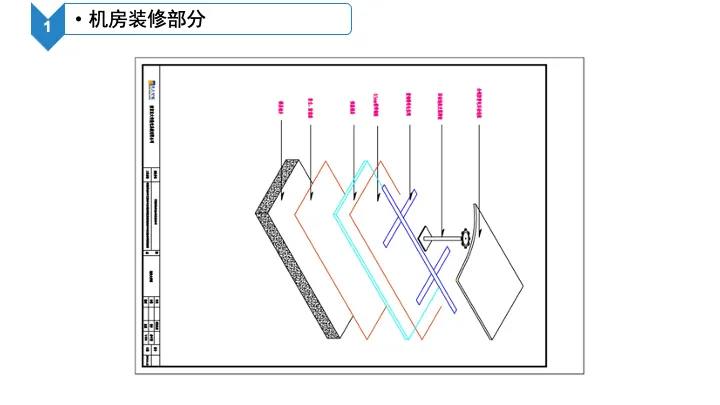

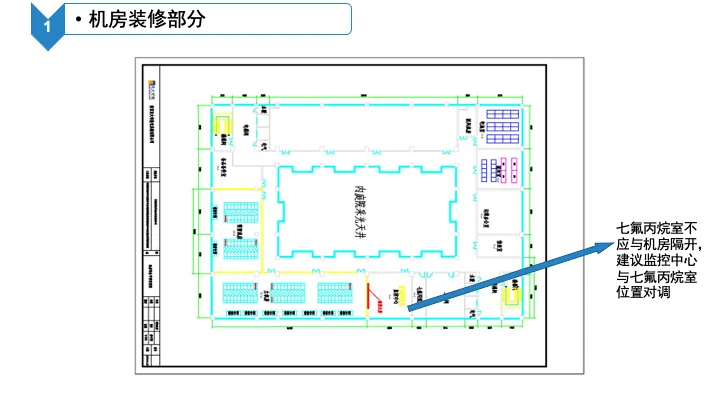

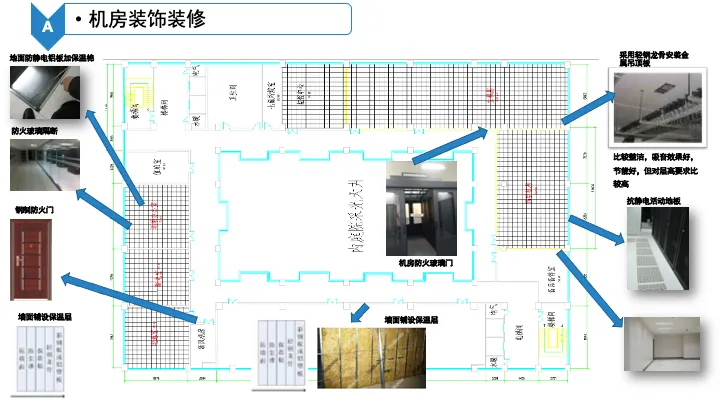

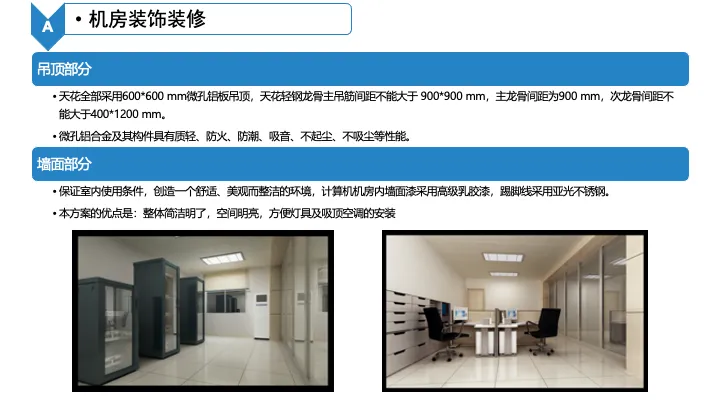

装修绝非简单的美观修饰，核心目标实现防火、防静电、防尘、保温降噪。吊顶采用轻钢龙骨金属微孔吊顶板，吸音、防火，同时预留管线检修空间；地面铺设抗静电高架地板，地板底部做保温防潮处理；墙体采用防火彩钢板，内部填充保温岩棉；功能分区使用防火玻璃隔断与钢制防火门，实现区域隔离。所有材料必须达到 A 级防火标准。隐蔽工程重点把控：所有穿墙、穿楼板桥架孔洞必须使用防火堵料严密封堵；防静电地板支架、金属隔断、吊顶龙骨全部接入等电位接地网格；主机房窗户全部做封堵，避免阳光直射、灰尘、雨水侵入。

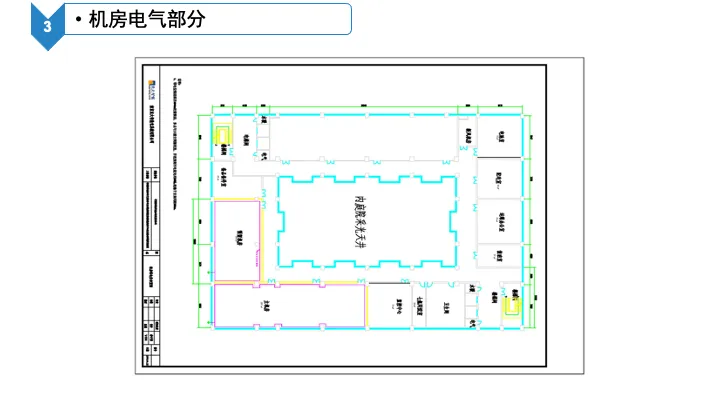

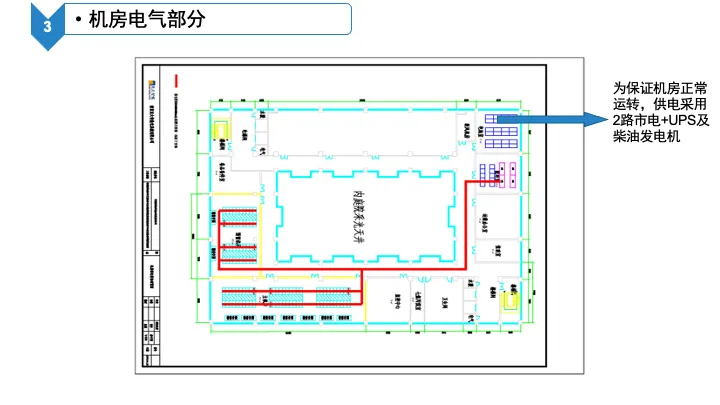

供配电与防雷接地，机房的能量动脉

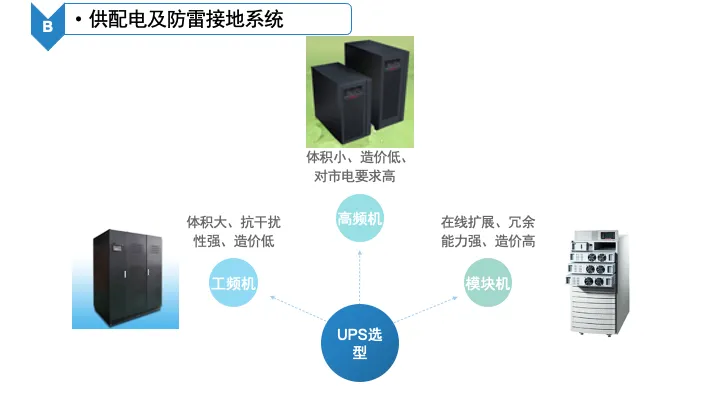

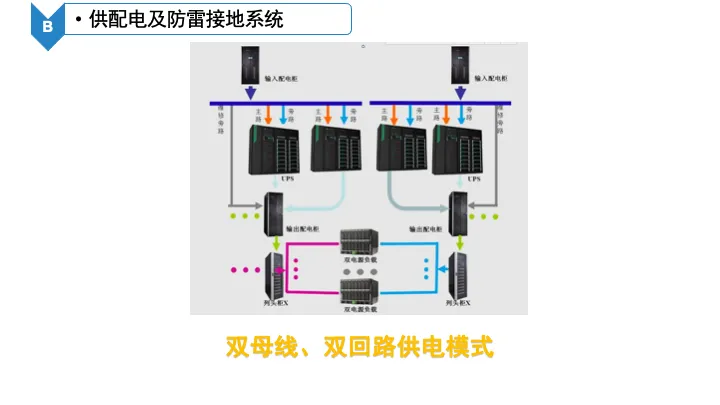

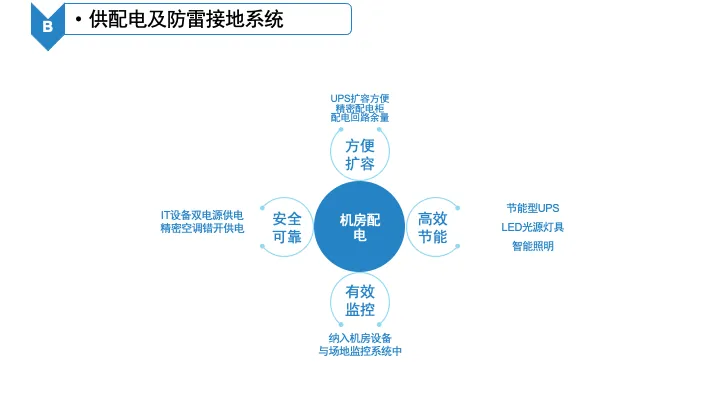

供电系统追求安全可靠、方便扩容、运行可监控。B 级机房优先采用双母线、双回路供电架构，保障 IT 设备双电源输入。UPS 分为工频机、高频机、模块化 UPS 三类：工频机抗干扰强，造价低但体积庞大；高频机体积小巧，对市电质量要求高；模块化 UPS 支持在线扩容，冗余能力强，适合分期建设项目。

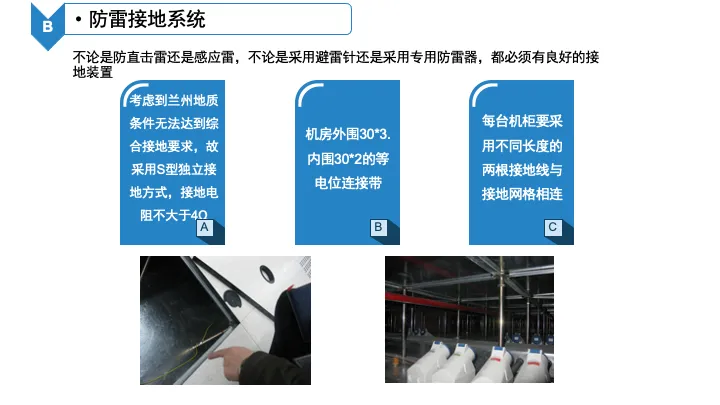

接地是防雷防静电的根本，本项目结合当地地质条件，采用 S 型独立接地方式，接地电阻不大于 4Ω；机房外围设置 30×3mm 等电位连接带，内围布置 30×2mm 铜带网格；每台机柜使用两根不同长度接地线分别接入接地网格。无论直击雷还是感应雷，防雷器只有可靠接地才能发挥保护效果，现实项目中经常出现防雷器安装到位但地线虚接，防雷功能完全失效的情况。配电回路预留充足余量，空调负载分开回路设置，避免多台大功率设备共用一个开关。

消防系统：电子机房专属防护体系

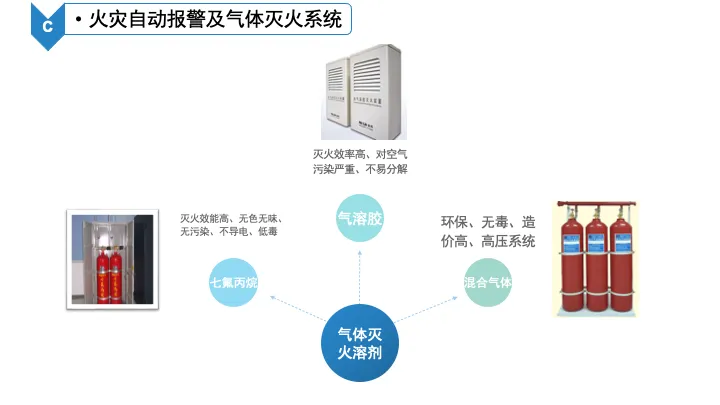

机房属于高价值电子设备场所，严禁用水喷淋灭火，主流采用七氟丙烷、IG‑541 混合气体、热气溶胶三类灭火剂。七氟丙烷灭火效率高、对设备无污染，是政企机房首选；热气溶胶造价低，但会产生大量粉尘，容易污染电路板；IG‑541 混合气体环保无毒，但设备造价高，气瓶占地面积大。

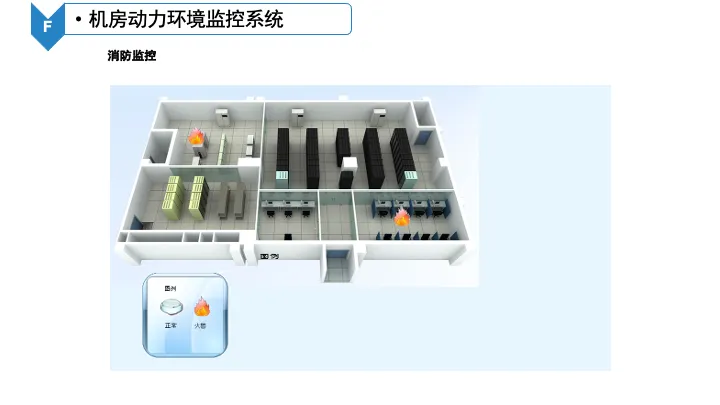

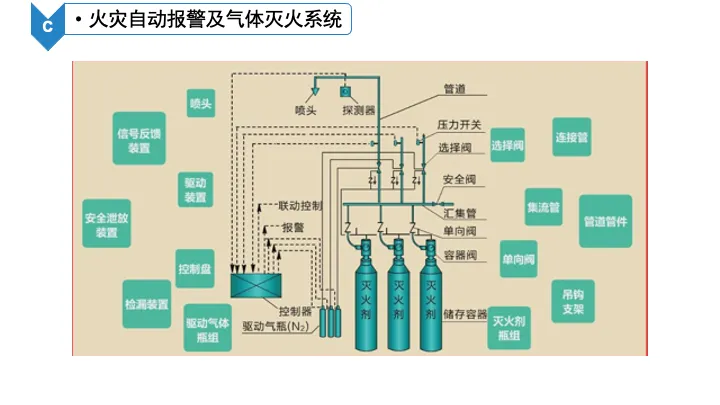

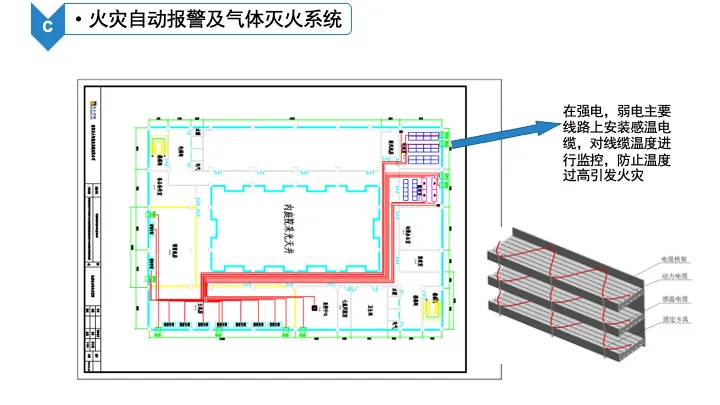

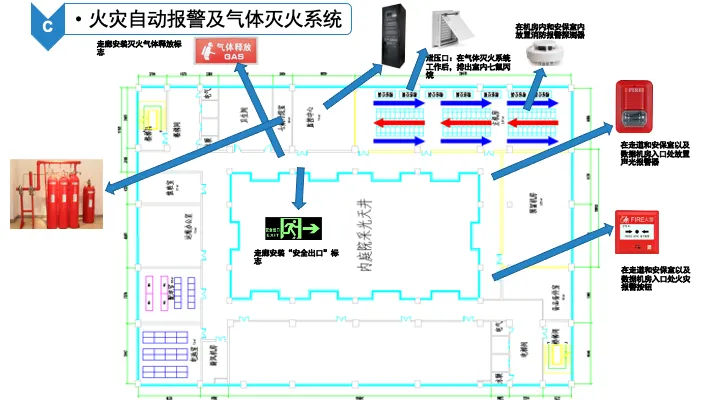

完整消防体系由烟温复合探测器、手动报警按钮、声光报警器、气体钢瓶组、泄压口组成。主机房、电缆桥架部署感温电缆，实时监测电缆温升；气体灭火具备自动、手动、机械应急三重控制模式。火警触发后联动动作逻辑：切断机房非消防电源、关闭新风与排风，释放灭火剂；灭火完成之后，启动事故排风系统把有毒废气排出，人员方可进入机房。消防信号需要接入动力环境监控平台，实现告警统一推送。

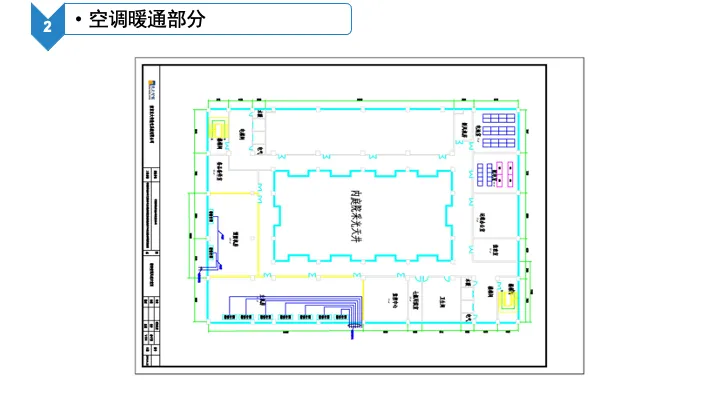

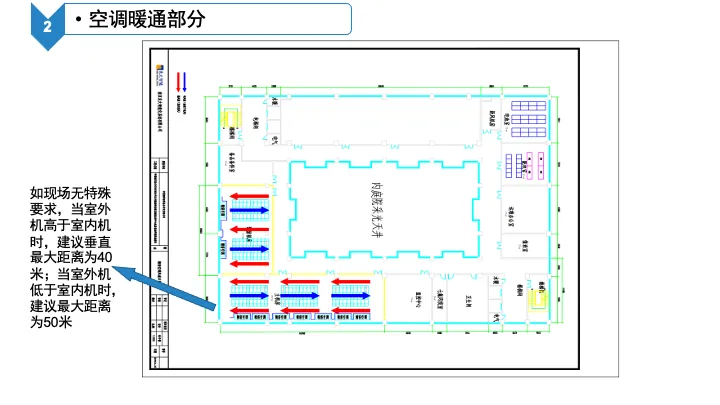

精密空调与新风排风，维持稳定微环境

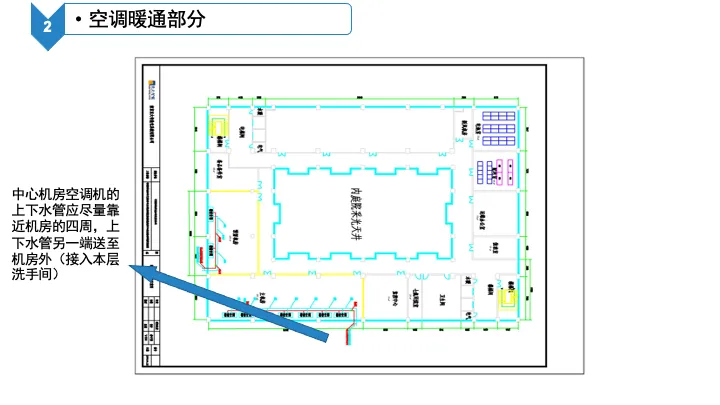

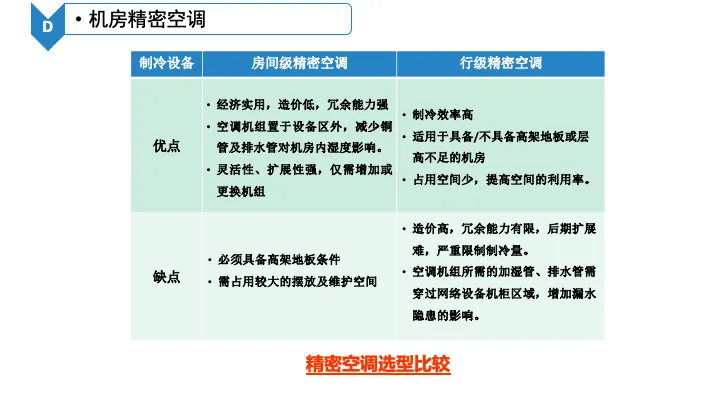

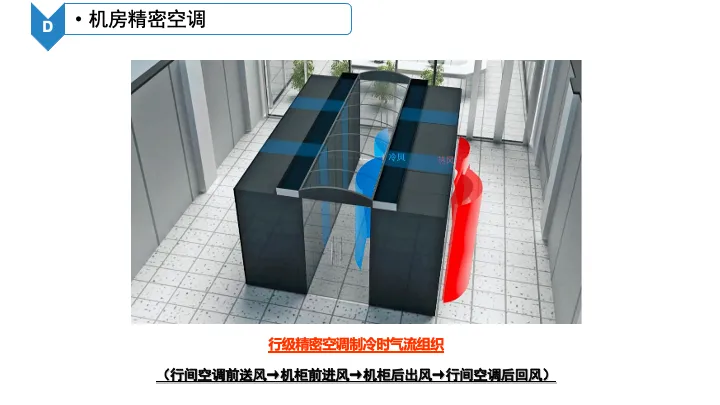

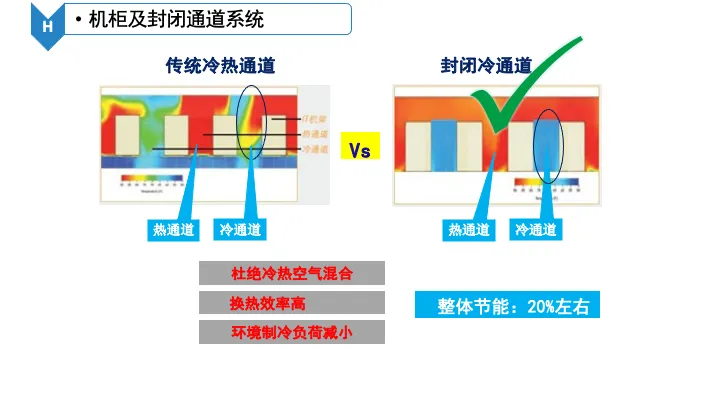

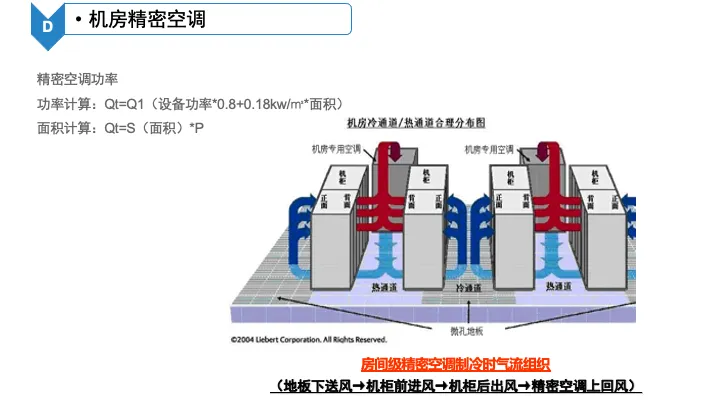

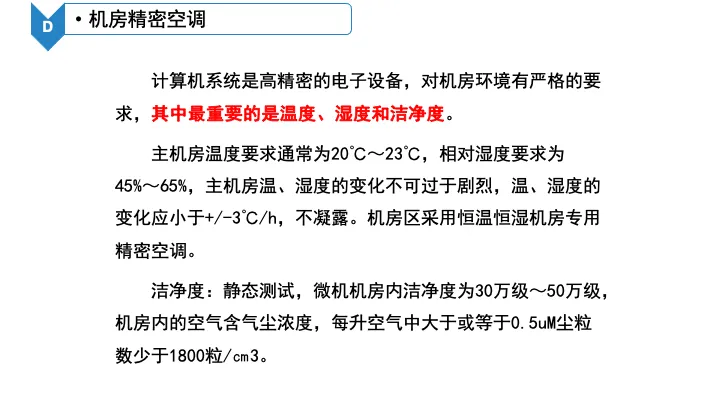

主机房标准环境指标：温度 20‑23℃，相对湿度 45%‑65%，温度变化速率≤±3℃/h，禁止结露，静态洁净度 30 万‑50 万级。制冷分为房间级精密空调与行级行间空调两种路线。房间级空调配合高架地板下送风，造价低、冗余灵活，但依赖高架地板条件；行级空调贴近机柜送风，制冷效率高，适配高密度机柜，但是造价更高，管路穿行主机房，漏水风险有所提升。项目需要结合机柜功率、层高、机柜密度选型。冷热通道隔离是节能关键，通过冷通道封闭，避免冷热空气混合，降低空调负载。

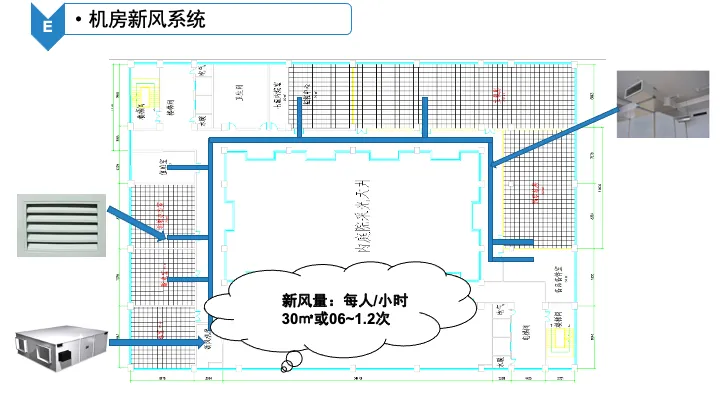

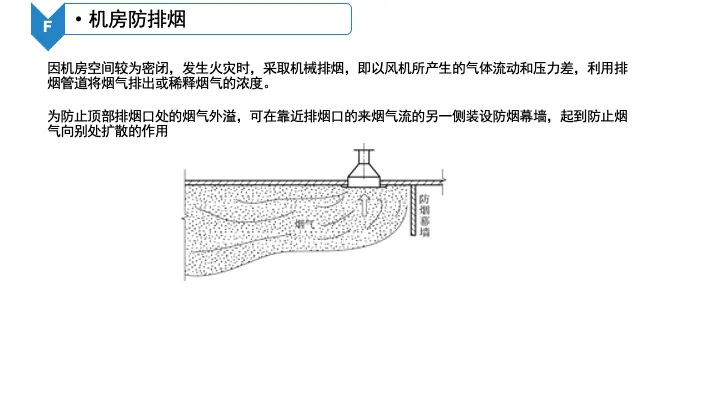

新风系统维持机房 10Pa 微正压，阻挡外界灰尘进入，配置多级空气过滤；事故排风系统承担火灾后废气排放，按照每小时不少于 5 次换气量设计。

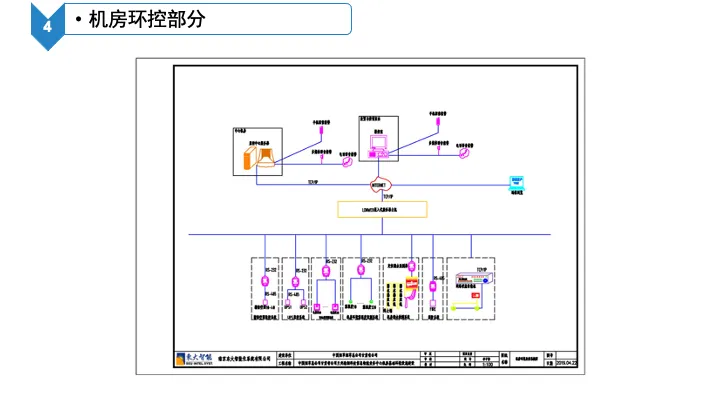

动力环境监控系统，无人值守的核心保障

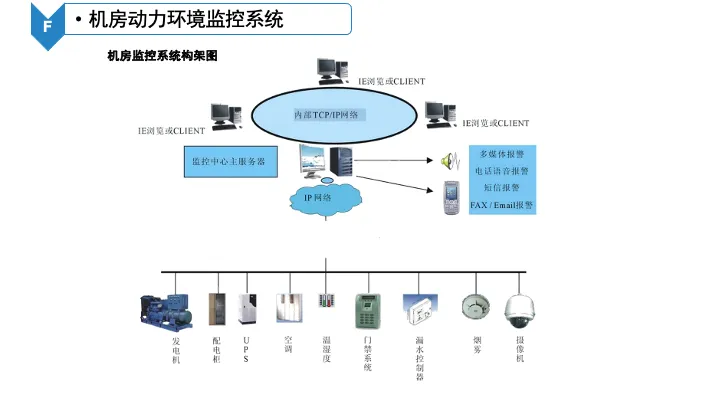

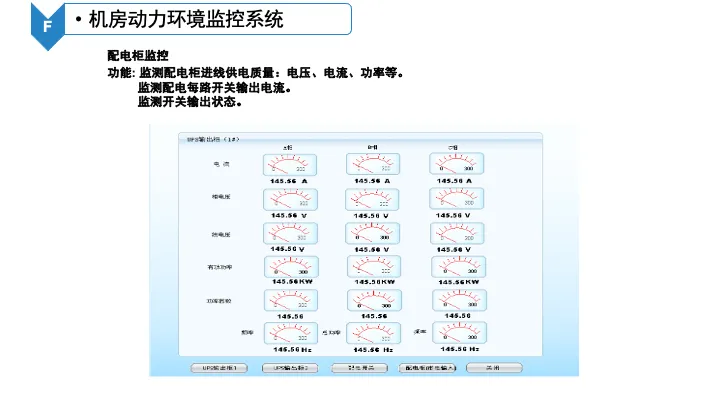

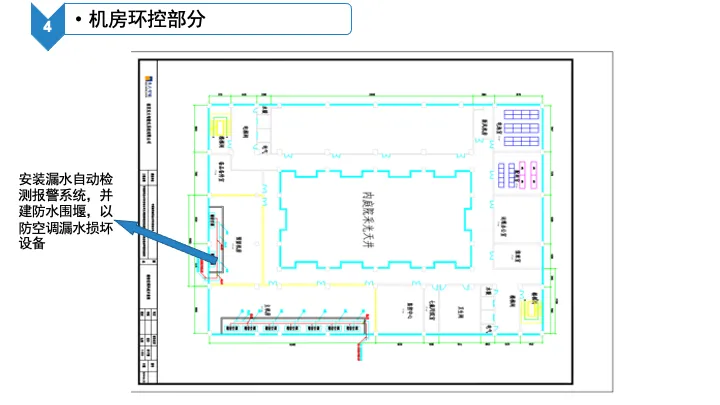

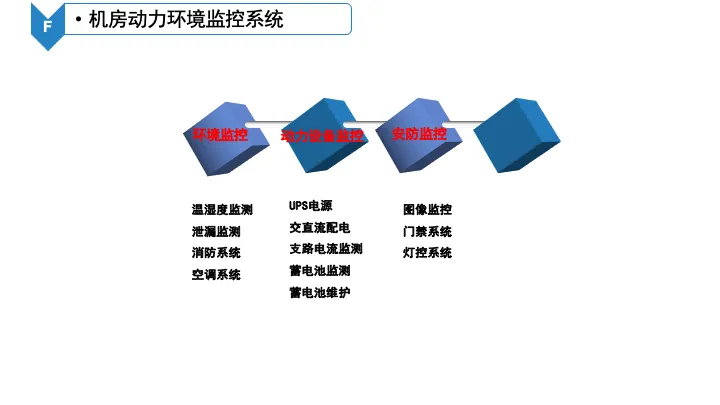

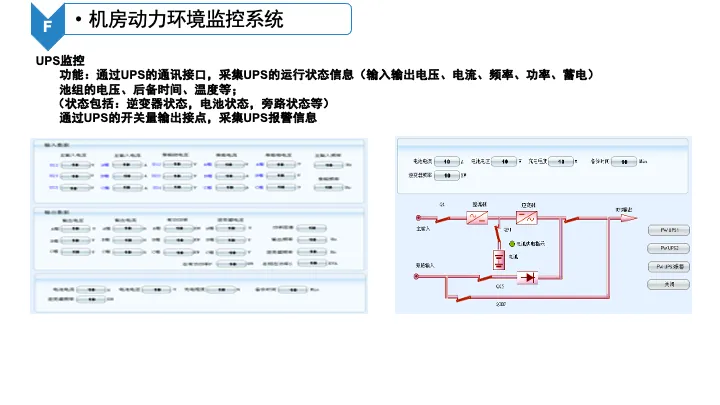

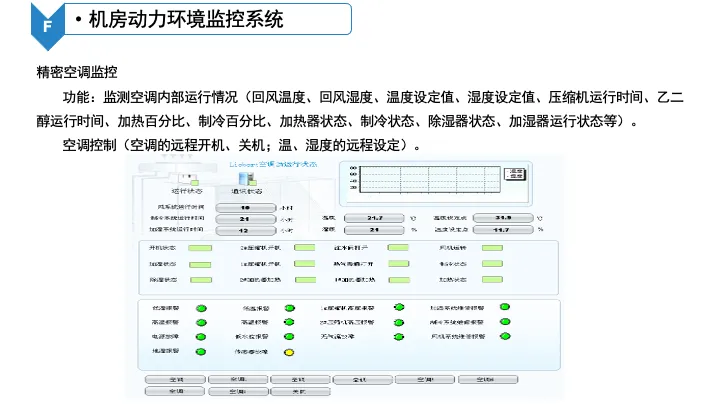

B 级机房大多无法实现 7×24 小时人员现场值守，动力环境监控（DCIM）就是机房的 “数字眼睛”，分为动力监控、环境监控、安防监控三大板块。动力部分采集 UPS、蓄电池、配电柜、ATS 状态，蓄电池支持内阻监测，提前预判电池老化失效；环境部分监测温湿度、定位式漏水检测、空调机组全部运行参数；安防集成门禁、视频监控。

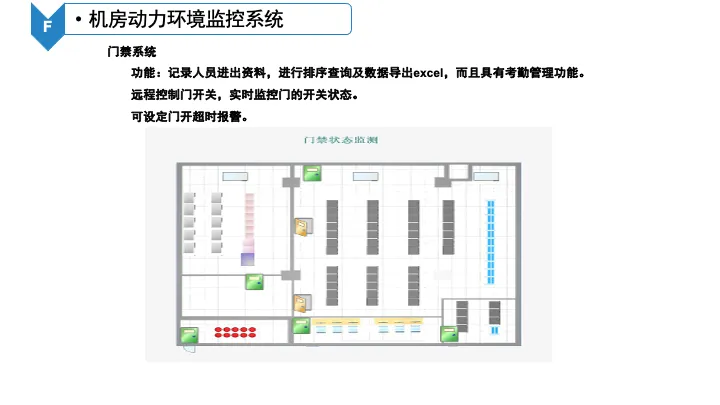

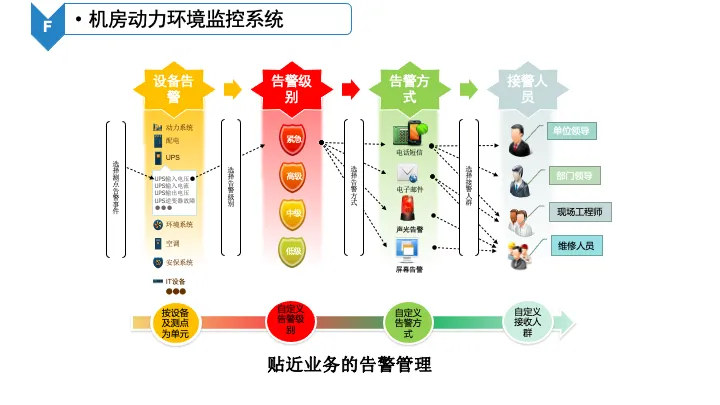

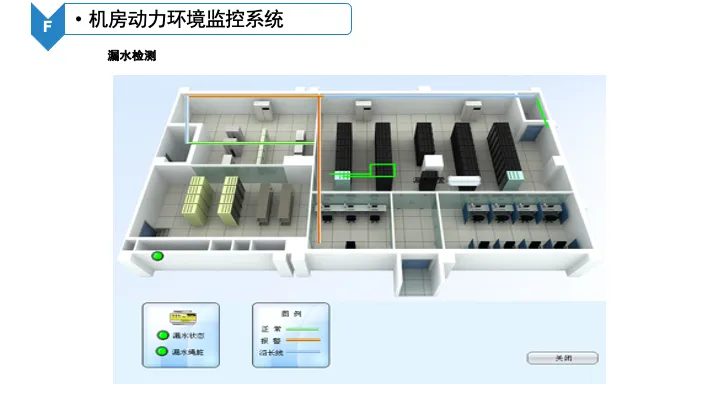

平台支持多级别告警策略，按照故障严重等级，分别启用弹窗、声光、电话、短信、邮件告警，区分单位领导、运维负责人、现场工程师不同接收人群。门禁系统记录全部人员进出日志，支持门开超时报警；漏水监测可以精准上报漏水坐标。很多项目监控系统只做到 “看得见数据”，却忽略告警联动，漏水、高温发生后无法联动视频、门禁，监控沦为单纯显示器，失去风险预警价值。

机柜封闭通道、综合布线、智能辅助系统

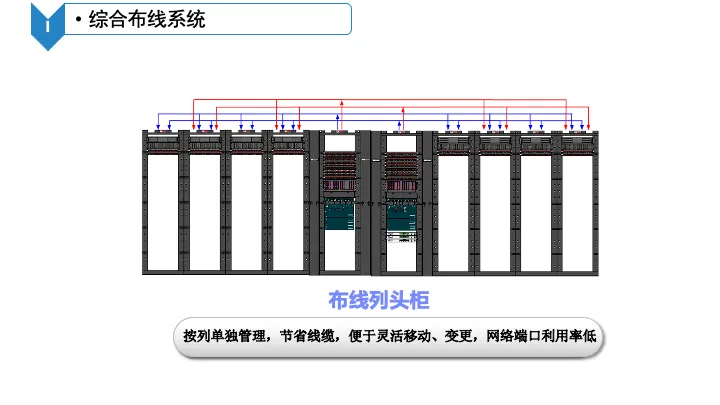

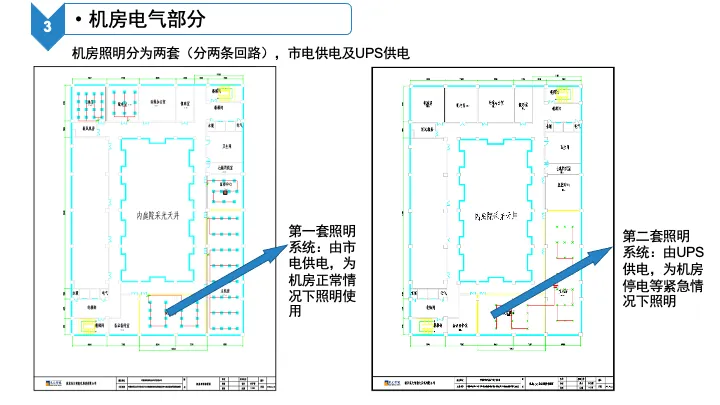

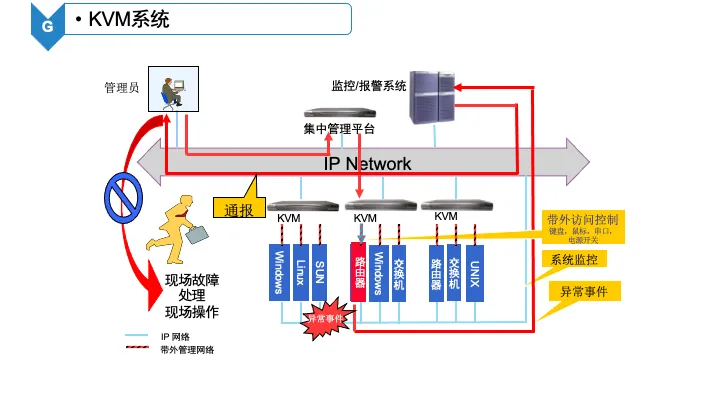

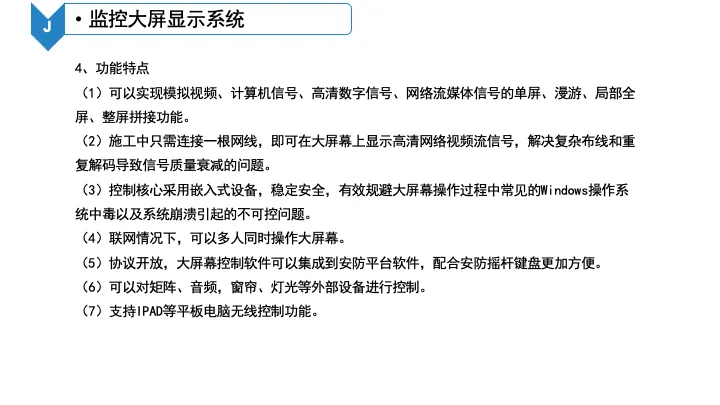

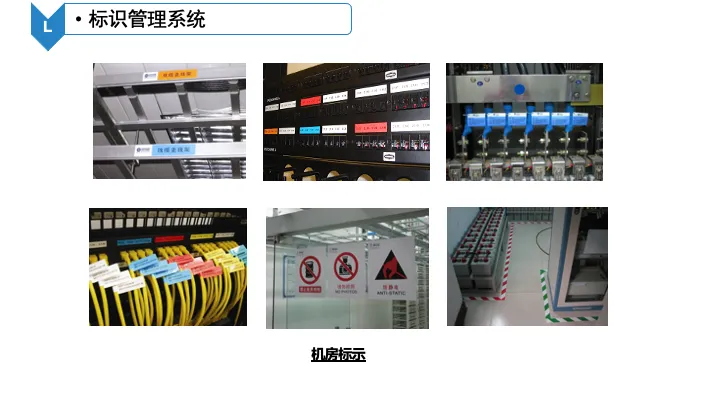

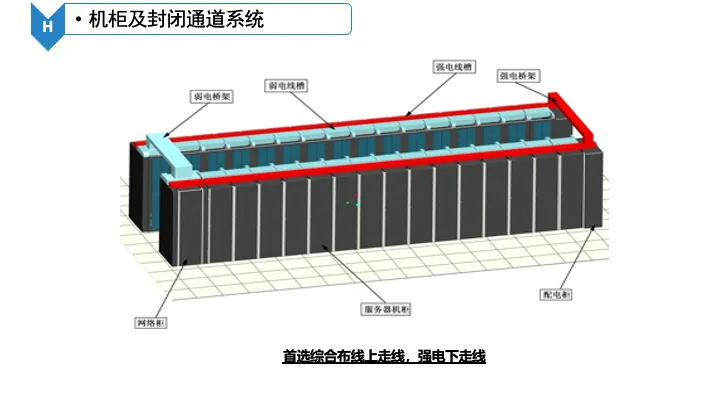

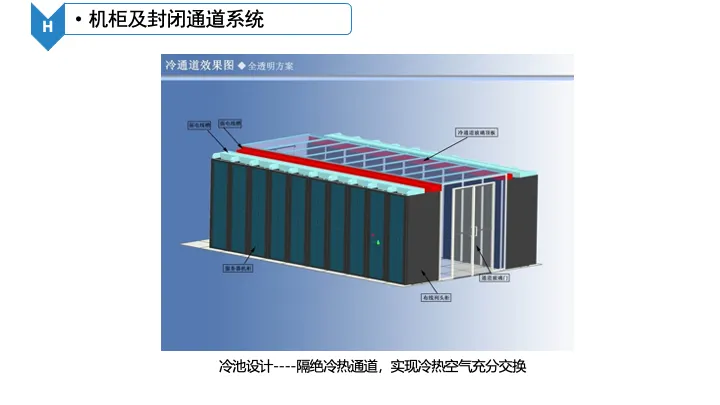

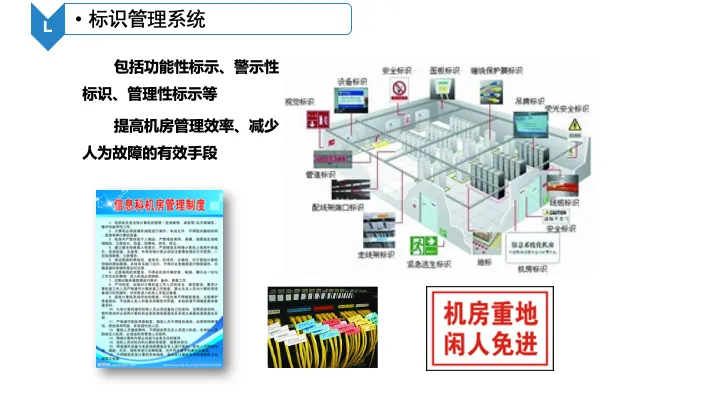

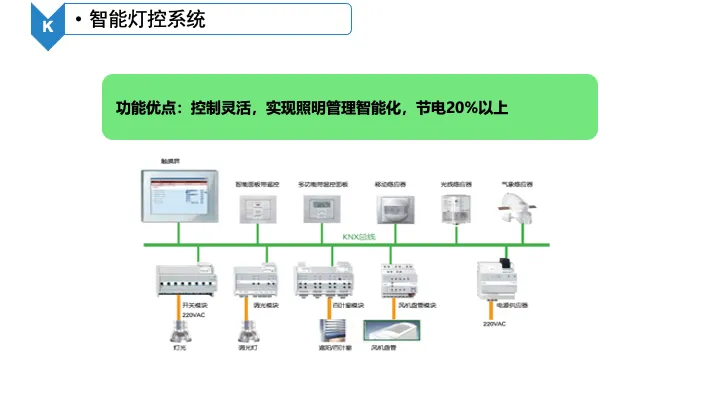

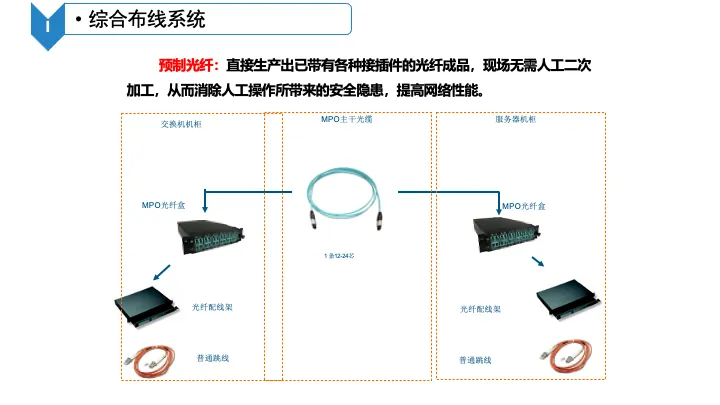

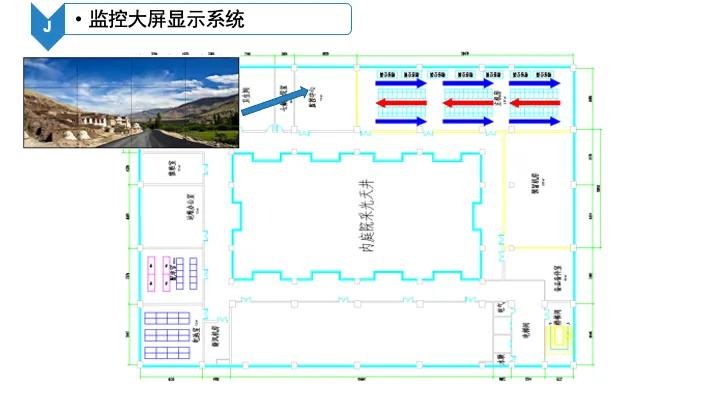

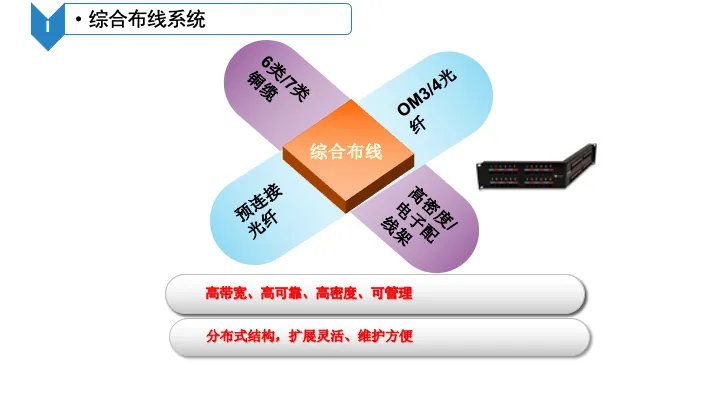

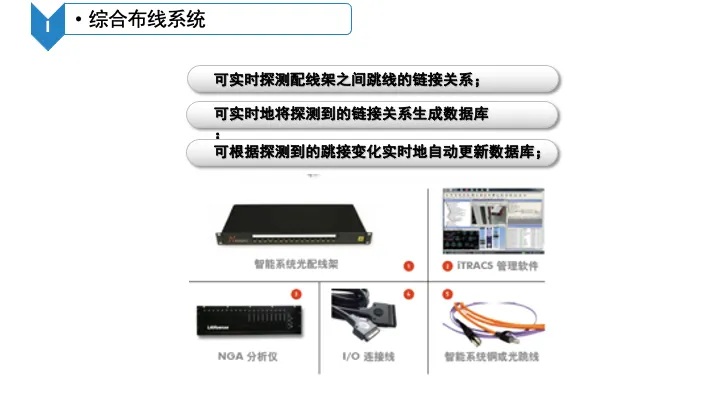

机柜采用标准 42U 服务器机柜，配套完整盲板、理线构件；冷通道天窗配置电磁释放装置，火灾信号触发自动开启，保障气体灭火剂渗透机柜内部。综合布线严格落实强弱电桥架分离，控制桥架填充率，做好线缆标识。配套 KVM 实现服务器远程带外管理，智能照明根据人员感应自动开关，完善全机房标识标牌，方便运维人员识别回路、设备。

全流程项目管控与后期运维

机房工程的质量隐患，很多来源于重采购、轻设计，重设备、轻施工，重建设、轻运维。项目实施严格遵循流程：前期规划确定等级与场地条件，初步设计输出概算，深化设计输出施工图纸与预算，完成招投标之后进场施工。施工顺序遵循：装修→接地桥架管线→机电设备安装→布线→系统调试→竣工验收。隐蔽工程如接地、防火封堵、桥架穿墙，必须留存影像与验收记录，隐蔽部分被封闭之后再发现缺陷，改造代价极大。

竣工验收不能仅看设备通电，必须开展大量模拟测试：市电断电切换测试、UPS 电池放电测试、空调冗余切换、模拟漏水告警、模拟火警联动测试，检验整套系统协同逻辑，而不是单台设备单独测试。

机房交付不等于项目结束，常态化运维必不可少。建立设备台账、巡检台账、故障处置台账；定期紧固配电柜接线端子，测试蓄电池内阻，校验温湿度、漏水传感器；定期演练停电、漏水、火灾应急预案。很多项目事故发生，并非设备先天缺陷，而是投运后长期不巡检，接线松动、电池老化没有被及时发现。

总结

当前数字化业务高速扩张，机房建设需求持续增长，但大量建设单位容易陷入认知误区：一味追求高端硬件，忽视前期规划；只关注看得见的设备，轻视接地、防火封堵、接线工艺等隐蔽工程；建设完成后缺少常态化运维体系。

B 级机房作为政务、国企、医疗单位主流建设等级，需要把安全可靠性放在第一位，兼顾扩展性与 TCO 总拥有成本。从前期规划阶段明确建筑层高、承重、电力等基础条件，施工阶段严控配电柜接线、接地、防火封堵细节，完整部署消防、制冷、动环监控全套子系统，竣工验收做足联动模拟测试，投运之后落实定期巡检与应急演练。只有覆盖规划‑设计‑施工‑验收‑运维全生命周期管控，才能真正规避火灾、断电、漏水等重大风险，为上层政务、业务系统打造稳固、安全、可持续运行的算力物理底座。
