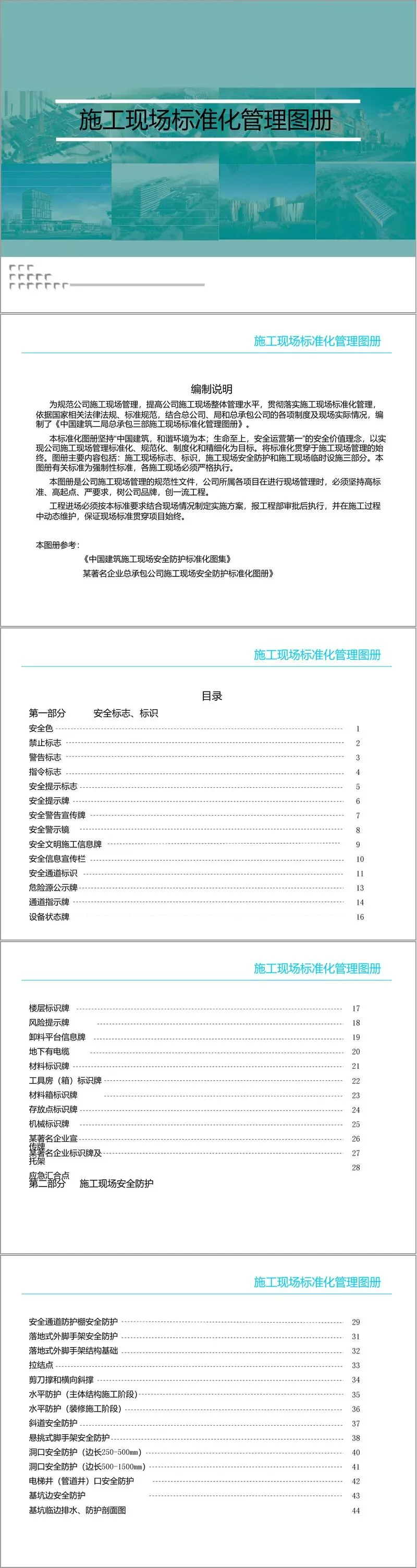

本解读针对《施工现场标准化管理图册》（中国建筑二局总承包三部编制）展开。该图册以"生命至上，安全运营第一"为核心理念，通过三大板块——安全标志标识、现场安全防护、临时设施标准化，系统规范施工现场可视化与管理要求。以下按图册逻辑逐层剖析关键条款：

一、安全标志与标识（第一部分）

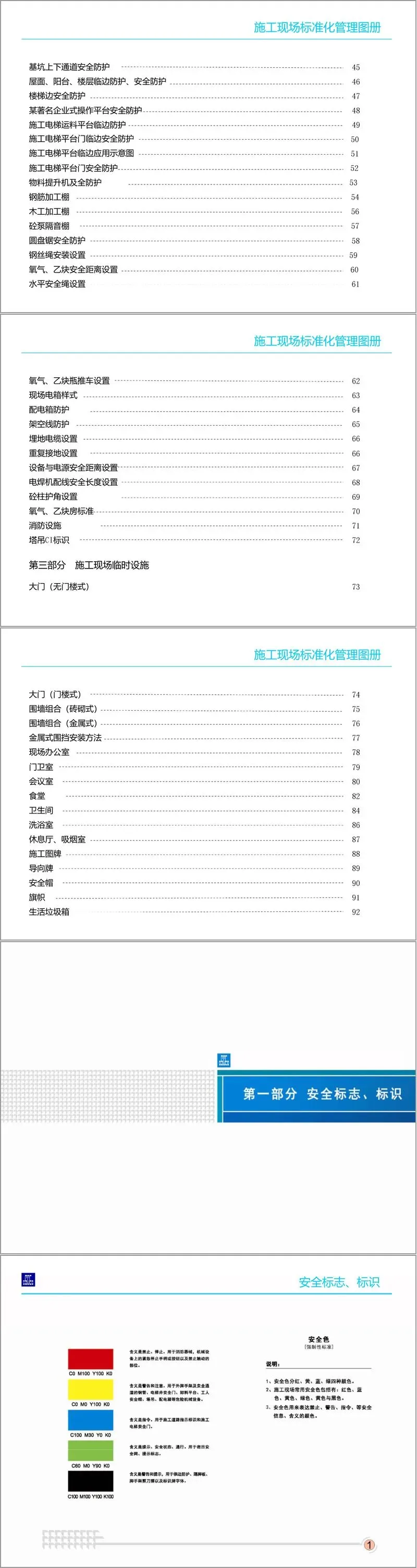

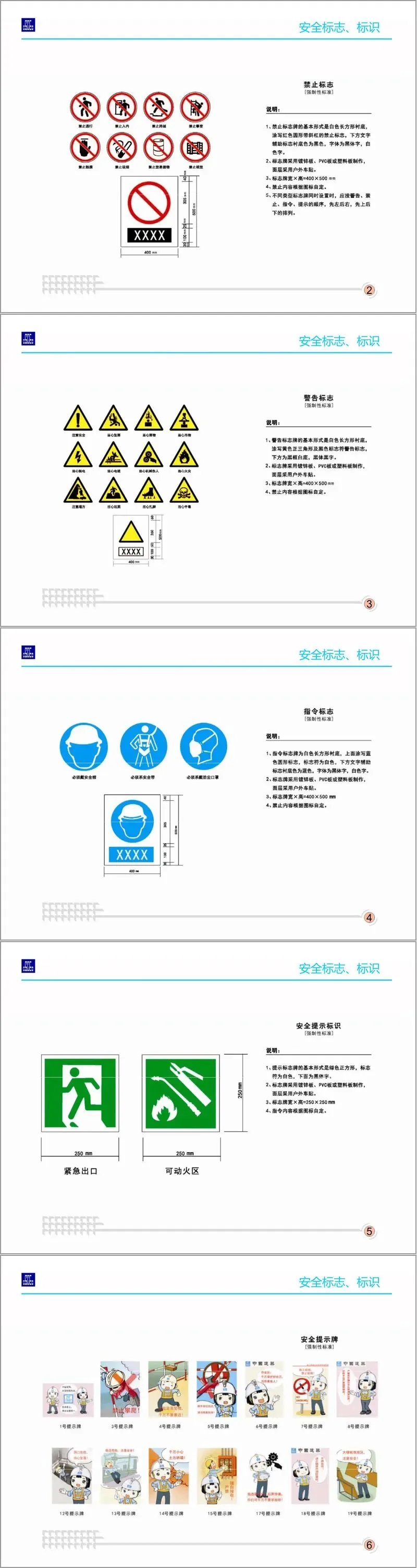

图册明确安全色采用红（禁止/停止）、黄（警告）、蓝（指令）、绿（提示）四色，辅以黄黑警示条纹。禁止标志为白底红圈斜杠+黑体白字辅助说明，规格400×500mm；警告标志为黄三角黑符+黑框白底文字，同尺寸；指令标志为白底蓝圆白符+蓝底白字，同尺寸；安全提示标志为绿正方形白符黑字，250×250mm。所有标志采用镀锌板/PVC板+户外车贴制作。

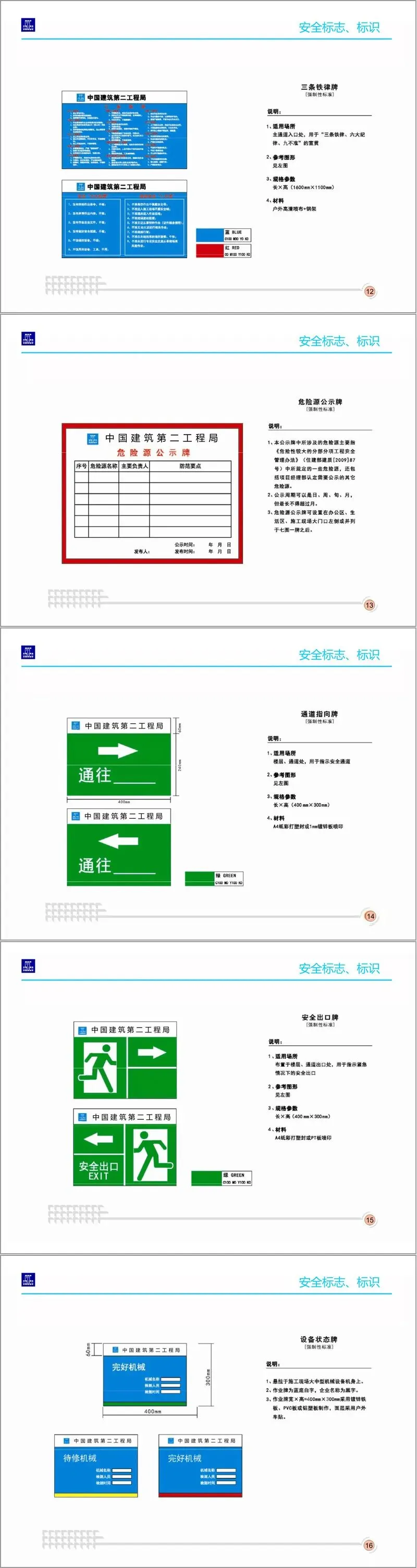

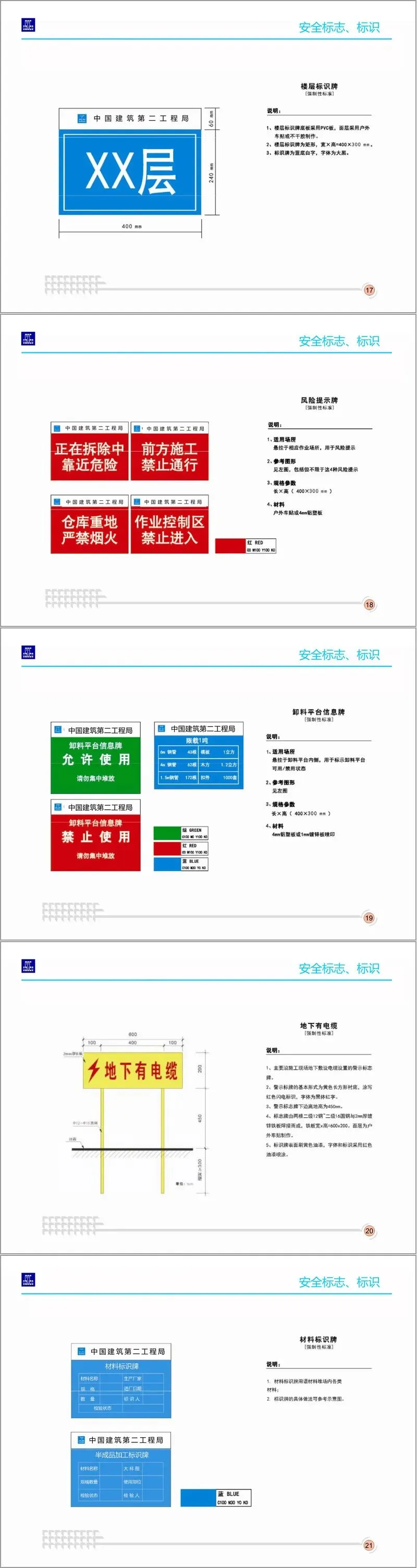

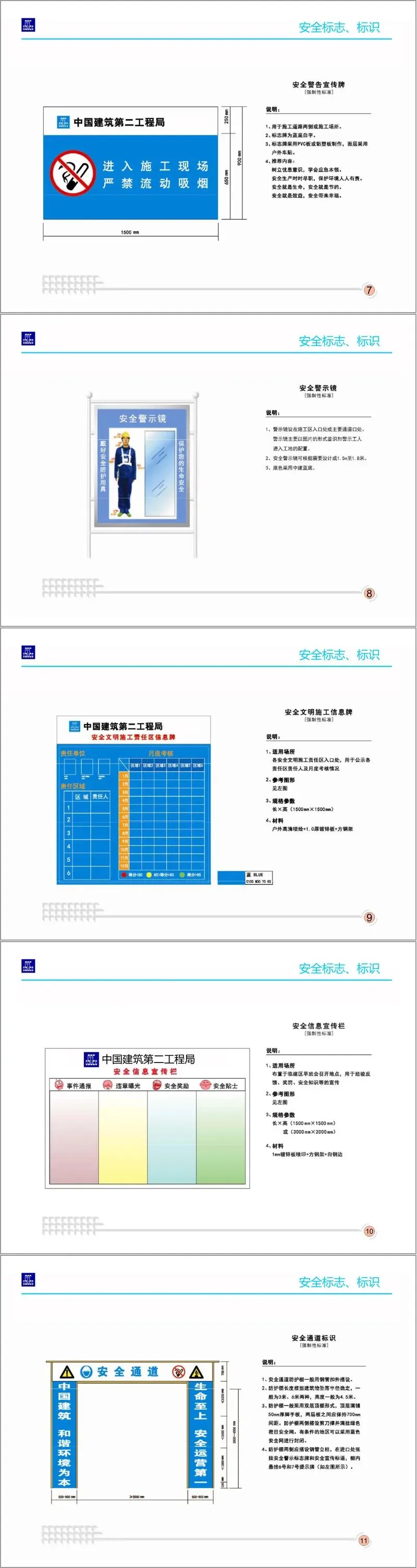

具体标识牌包括：安全警告宣传牌（蓝底白字PVC/铝塑板，设于道路或作业场所）、安全警示镜（施工中入口1.5–1.8m高，中建蓝底）、安全文明施工信息牌（责任区责任人公示，1500×1500mm，户外喷绘+镀锌板方钢架）、安全信息宣传栏（早班会点，1500×1500mm或3000×2000mm）、安全通道标识（防护棚长3m/6m、高4.5m，双层50mm脚手板间距700mm，满挂密目网，悬挂警示及宣传牌）、危险源公示牌（按住建部87号文公示，可设办公区或七图一牌后）、通道指示牌与安全出口牌（400×300mm，镀锌板或塑封）、设备状态牌（蓝底白字400×300mm）、楼层标识牌（PVC蓝底白字400×300mm）、风险提示牌（400×300mm铝塑板）、卸料平台信息牌（含限载吨位与材料换算表，400×300mm铝塑板）、地下有电缆警示牌（黄底红闪电图标600×200mm，离地450mm）、材料/工具房/材料箱/存放点/机械标识牌（规格从400×300mm至700×500mm不等，按用途选用镀锌板、铝塑板或彩打塑封），以及中建宣传牌、移动标识托架和应急汇合点标识（1200×800mm不锈钢板）。

二、施工现场安全防护（第二部分）

安全通道防护棚：钢管扣件搭设，长度按坠落半径取3m或6m，高4.5m，双层硬防护中间距700mm，两侧剪刀撑+密目安全网，入口挂警示标语与宣传牌。

落地式外脚手架：基础平整硬化高出自然地面50mm，垫50mm脚手板或槽钢，设排水；纵横向扫地杆距底座上皮≤200mm。连墙件：24m以下可刚性或柔性（3步2跨），24m以上必须刚性（2步3跨）；转角1m内垂直≤4m设一道，顶部800mm内水平≤7m设一道；一字型、开口型两端必须设连墙件。剪刀撑：24m以下两端各设一道并由底至顶连续，中间间距≤15m，每道宽≥4跨且≥6m，倾角45–60°；24m以上全高全长连续设置；开口型架断口及24m以上每6跨设横向斜撑。剪刀撑搭接≥1m且不少于两扣件。

水平防护：主体阶段施工层、拆模层、第二层必须满铺脚手板；从第二层起每12m设一道硬质隔断+水平安全网；装修阶段作业层满铺，竖向每12m满铺一层脚手板+中间兜安全网。拉结点杆件及扣件刷红色警戒色，旁挂提示牌（每30m一处，每层每面≥2处）。

斜道安全防护：宽≥1m（运料≥1.5m），坡度1:3（运料1:6），满铺脚手板设防滑条，两侧设踢脚板（200mm高）及双道栏杆（上1200mm、中600mm），刷红白警示色，挂密目网，内侧挂提示牌。

悬挑式脚手架：采用工字钢悬挑，按方案设型号与位置；底部设扫地杆、木枋并满铺模板；立杆内侧设300mm高踢脚板。

洞口防护：边长250–500mm洞口用木板盖板均衡固定，刷黄黑警示并贴风险提示；500–1500mm洞口用φ48钢管扣结网格上铺≥50mm脚手板，刷红白警示并贴标识，不便盖板处用防护栏杆+踢脚板。电梯井（管道井）口装1.5m高工具式防护门，底部200mm木质踢脚板，刷红白警示，井内每隔≤10m（两层）设钢管防护平台满铺跳板（主体）或水平安全网（装修）。

基坑防护：临边两道栏杆（上1200mm、下600mm），立杆间距≤2m，距坑边≥500mm；内侧挂密目网，外侧200mm高踢脚板，刷红白警示；外侧设排水沟有组织排水，夜间警示灯，挂提示牌。基坑上下通道坡度1:3.5，设防滑条及1.2m高围栏。

楼层/阳台/屋面及楼梯边防护：均采用三道栏杆（1200/600/150mm）+200mm踢脚板+密目网，刷红白警示，每面临边≥2块提示牌；楼梯独立双向无遮挡时需双侧防护。

移动式操作平台：面积≤10㎡、高≤5m，轮与平台接合牢固，立柱离地≤80mm，四周设防护栏杆并配登高扶梯。

施工电梯运料平台：自成体系与结构可靠连接，首层2.5m范围内设防护栏（刷红白警示）及安全通道棚；平台两侧双道栏杆（1200/600mm）+密目网+200mm踢脚板，底部满挂水平网；出口设1.85m高立开式工具式防护门（方管焊骨架，下部钢板上部钢板网，蓝色漆，外开插销），挂楼层标识牌。

物料提升机围护：结构与围护架分离并分别与结构连接加固；围护架横平竖直，两侧剪刀撑（黄黑警示），内侧挂安全网。

加工棚（钢筋/木工）：地面硬化，塔吊回转范围内必须双层硬防护；钢筋棚顶及侧沿蓝色，两端喷中建标识，一侧檐下挂"当心机械伤害"提示牌（800×1700mm），另一侧挂操作规程图牌（3000×1500mm）；木工棚彩钢板，内设降噪、消防、警示及操作规程。砼泵隔音棚同理采用岩棉夹芯板并设双层防砸。

机具与气瓶：圆盘锯上方设锯片防护罩，传动部位设传动防护罩；钢丝绳绳卡数量依直径取3–6个，间距≥6倍绳径，滑鞍在受力侧，U型扣在尾端，尾部增设安全绳卡；氧、乙炔瓶距明火≥10m，两瓶间距≥5m，禁平放暴晒，分库存放；水平安全绳设在距作业面1–1.2m，支点间距≤5m，采用钢丝绳。

临时用电：电箱购成品，配电箱设防护棚（方钢/圆钢，双层硬防护带5%排水坡，外立面蓝底白字标语，正面挂提示牌，栏杆刷红白警示）；外电线路上方遇塔吊超越时设双层防护，不满足安全距离时做可靠隔离并挂警告标志；重复接地体用角钢/钢管/圆钢（禁用螺纹钢），保护零线必须用绿黄双色线；设备开关箱中心距地1.5m，设备距开关箱水平≤3m，负荷线PVC管埋地（管径为线径1.5倍）；电焊机一次线≤5m、二次焊把线≤30m，配二次侧触电保护器，雨天禁焊。

成品保护与危化品库：砼柱阳角设3cm厚旧木模板护角高1.5m，刷黄黑警示；氧气乙炔库房分存且间距>5m，内设满/空瓶隔间（温度≤40℃），配消防器材与警示标牌；消防设施旁设消防砂箱（650×430×230mm）及消防架（桶、锹、灭火器箱）。

塔吊CI：平衡臂双面安装中建标识+"中国建築"字样组合（蓝标黑字），严禁其他广告。

三、施工现场临时设施（第三部分）

大门：无门楼式为对开或四开，总宽6–8m、高2m，白色门体或原色不锈钢，腰线为中建蓝薄板/宝丽板白隶书"中国建筑"；门柱0.8×0.8m，高2.2m（含0.2m柱帽），通体蓝色。门楼式大门门柱截面上建议1×1m、总高6.5m（门楣高1.5m，净高5m），地面起2m蓝、2–5m白，门楣蓝底白字（上排工程局全称、下排承建××工程）。

围墙：砖砌式高2m，上下端蓝带（上0.2m、下0.3m），白墙设中建标识+"中国建築"繁体手书组合（标识0.8×0.8m，组合距地0.64m），组间距7.2m。金属式（彩钢板/栅栏）高2m，白板上下蓝带，自大门边第二块起每5–8块设蓝标黑字组合（0.5×0.6m）；或蓝白板间隔布置，白板上制标识组合，蓝板上螺钉固定白底蓝标黑字（0.7×0.7m）。

现场办公：彩钢板/集装箱等，墙体白，檐口与踢脚线蓝，楼梯护栏蓝；内部墙顶白、地面水泥，浅蓝窗帘；项目经理室摆国旗+司旗，书记室摆党旗+司旗。门卫室在大门内右侧，外缘及角部刷5cm蓝带。

会议室：≥60㎡，白墙白顶浅色地砖，主墙挂企业宗旨与质量方针（红标题蓝内容）+A式组合及落地旗，对面挂效果图与进度计划，窗侧挂代表工程照；会议桌覆厚质蓝台布，配40把网布带扶手椅（桌旁16把、两侧各12把），2匹柜机空调、电视、DVD及台面塑料花三盆、台旗两幅。

食堂：操作间≥30㎡、餐厅≥40㎡，扣板吊顶、浅色地砖、生熟分开炊具、≥4水池、蒸饭车冰柜等；操作人员持健康证与培训证，纱窗门帘灭蝇消毒，排水经隔油池，气瓶存单独砌砖防爆棚外接软管；冬季给水管伴热保温，配密闭厨余桶。

卫生间与盥洗/淋浴间：厕所≥30㎡，蹲位隔断带钩、男4蹲位1小便斗女2蹲位，冲洗阀，4水池1拖布池不锈钢，纱窗灭蝇定期保洁；淋浴间内设热水器、洗衣机、防爆灯具防水开关，外为洗衣盥洗区，下水管接入污水系统。

休息亭、施工图牌、导向牌：休息亭远离吊装与交通危险区，钢制刷漆配桌椅饮水与垃圾桶；施工图牌竖式组合白底，侧设CI图牌（白底蓝标蓝字，灰辅助线），其余标题红内容蓝；导向牌不锈钢/白板，蓝标黑字，箭头红（仅左右向），建议557×570mm。

个人安全防护用品：安全帽前正中贴/喷中建标识（3–4cm），颜色区分——红帽（两侧印"中国建築"）为上级领导及来宾，红帽（两侧印"安全+编号"）为安全员，白帽（编号）为项目管理人员，黄帽（编号）为普工，蓝帽（编号）为特种作业人员。

旗帜：采用中建标识+"中国建筑工程总公司/中国建筑股份有限公司"组合，用于办公区入口、正式会议室、开工竣工仪式及有条件施工现场。

垃圾箱与垃圾站：现场主通道等处设成品分类垃圾箱（可回收/不可回收），严禁印企业标志；建筑垃圾设砖砌固定堆放场并明显标识。

安全宣传标语统一采用蓝底白字黑体，典型如"安全第一，预防为主，综合治理""安全生产，人人有责""事故源于瞬间麻痹，安全来自长期警惕"等，置于显要且安全位置。

综上，该图册以强制性条文形式对施工现场可视化标识、实体防护构造、临建CI形象作出细致量化规定，各项目进场须据此编制实施方案报批，并在全过程动态维护，以确保现场管理标准化、精细化落地。
