虚拟电厂建设解决方案与工程落地实践

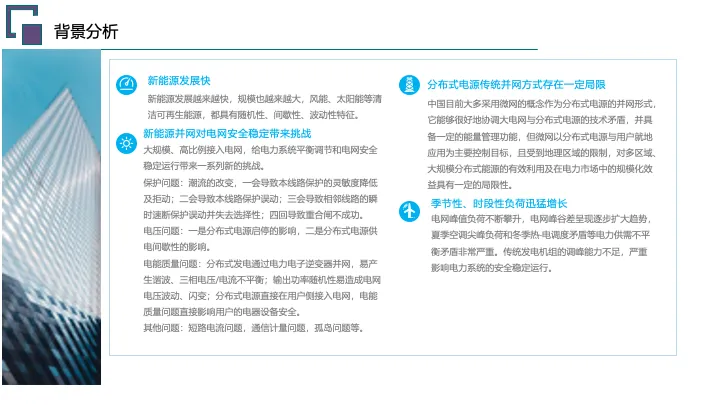

随着风电、光伏等新能源大规模并网，电源侧间歇性、波动性问题凸显，同时夏季空调、冬季采暖带来尖峰负荷持续走高，电网峰谷差不断扩大。传统发电机组调峰能力有限，海量分布式光伏、储能、充电桩、柔性负荷分散在用户侧，单体规模小，无法直接参与电力市场交易。虚拟电厂（VPP）依托通信、智能计量与聚合调控技术，将海量分散的分布式能源聚合起来，形成统一协调调度的 “虚拟电源”，成为支撑新型电力系统建设的重要技术路径。

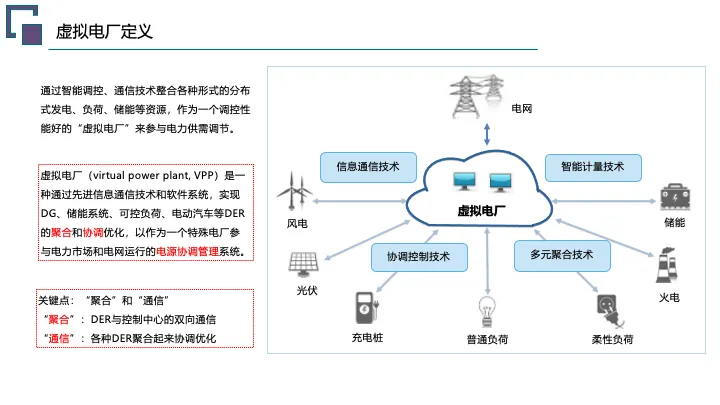

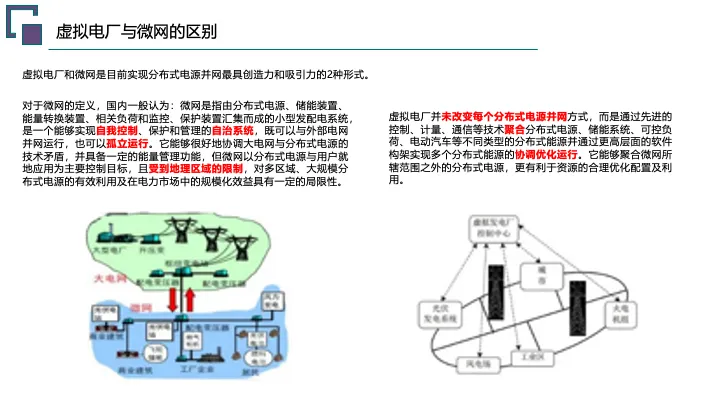

虚拟电厂并非实体发电厂，而是一套电源协调管理系统，核心在于聚合与双向通信，对分布式电源、储能系统、电动汽车充电桩、工商业柔性可控负荷进行统一管控。它和微网存在本质区别：微网受地理边界约束，以区域就地发用电平衡为目标，可孤岛独立运行；而虚拟电厂不改变各分布式设备原有并网方式，可以跨地域聚合资源，站在电网与电力市场视角开展全局优化调度。

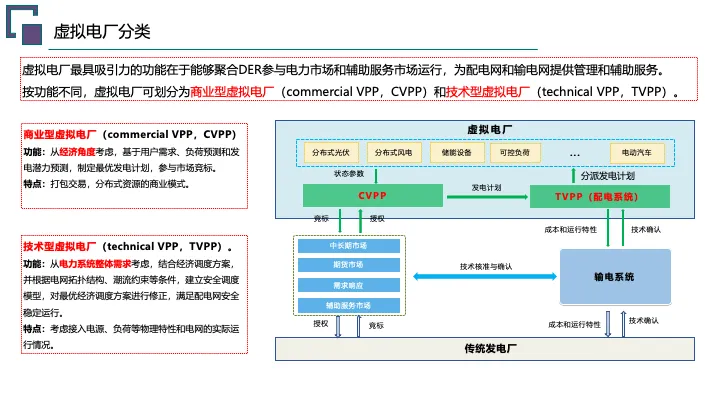

按照功能定位划分，虚拟电厂分为商业型（CVPP）与技术型（TVPP）两类。商业型虚拟电厂侧重市场经营，基于发电潜力、负荷预测制定发电计划，打包聚合资源参与中长期市场、辅助服务市场竞标，解决分散资源市场准入难题；技术型虚拟电厂立足电网安全运行，结合电网拓扑、潮流约束，修正调度方案，保障配电网电压、潮流稳定，规避分布式电源带来的谐波、电压波动、保护误动等风险。
虚拟电厂整体系统架构

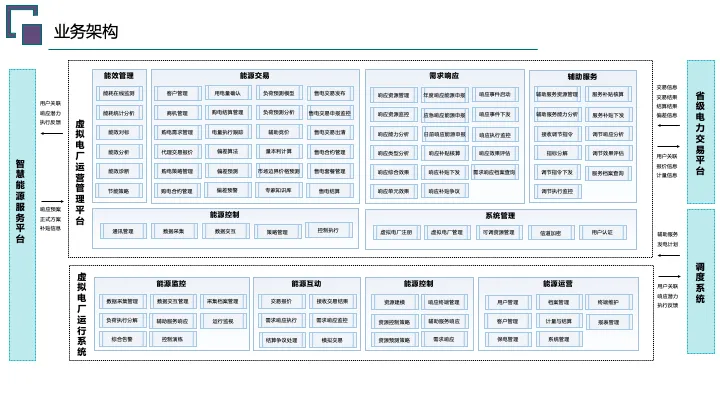

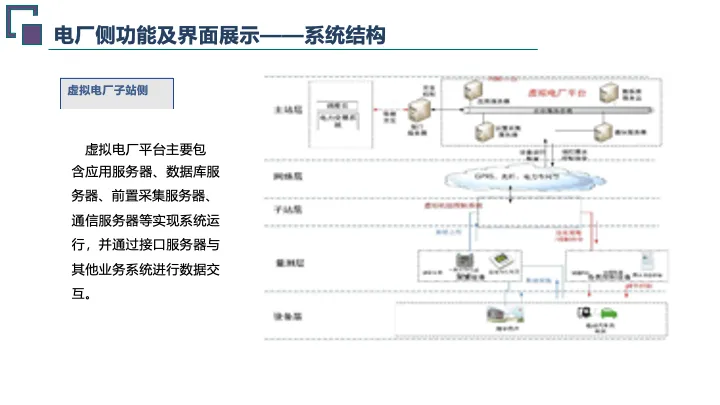

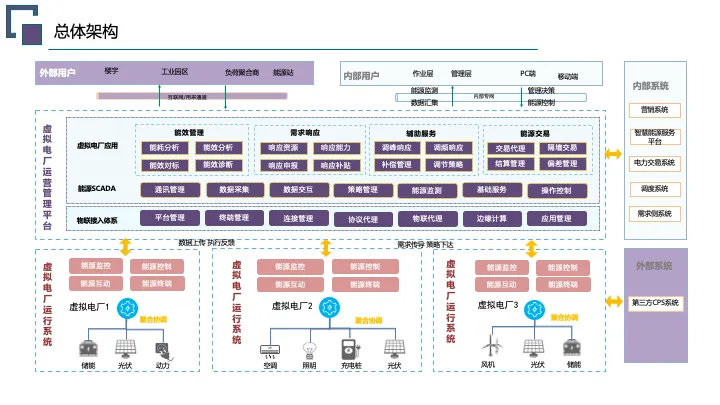

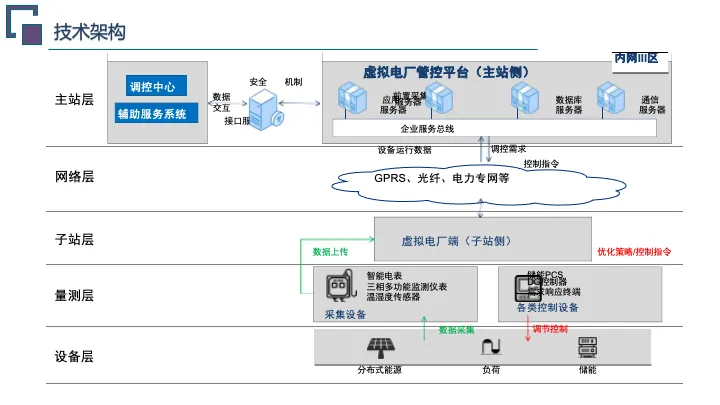

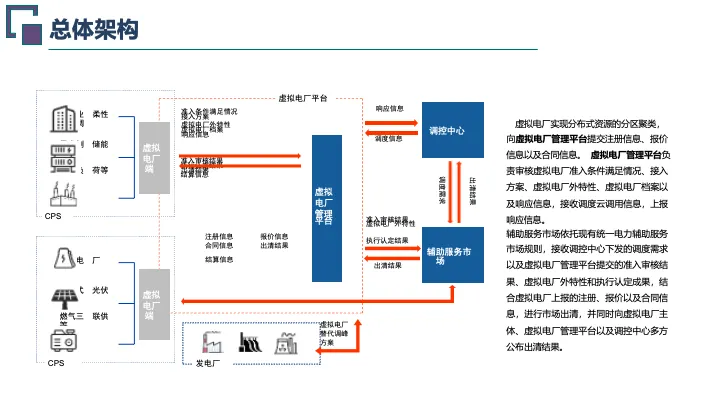

虚拟电厂整体平台分为物联终端层、物联接入体系、虚拟电厂运营管理层、外部交互系统，同时配套完整电力二次安全防护体系。

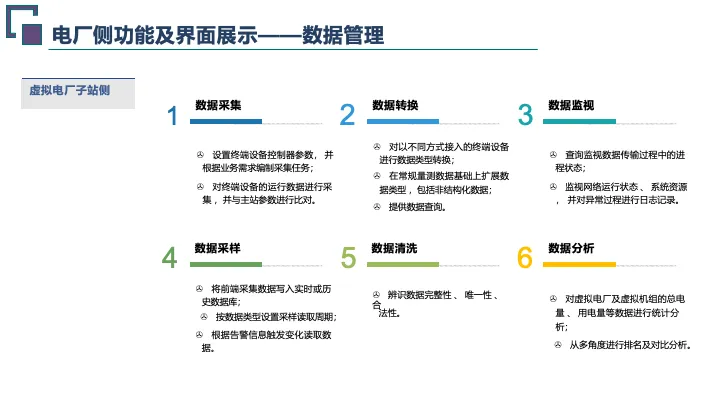

物联终端层包含分布式光伏、风机、用户侧储能、充电桩、空调、工业可中断负荷等各类分布式能源资源。通过边缘网关实现现场数据采集、本地策略执行，保障网络中断场景下基础调控能力。物联接入体系完成协议适配、边缘计算，实现海量终端设备接入、状态采集与控制指令下发。

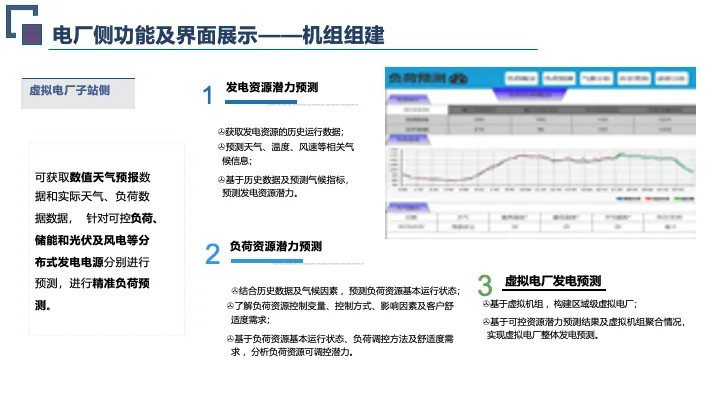

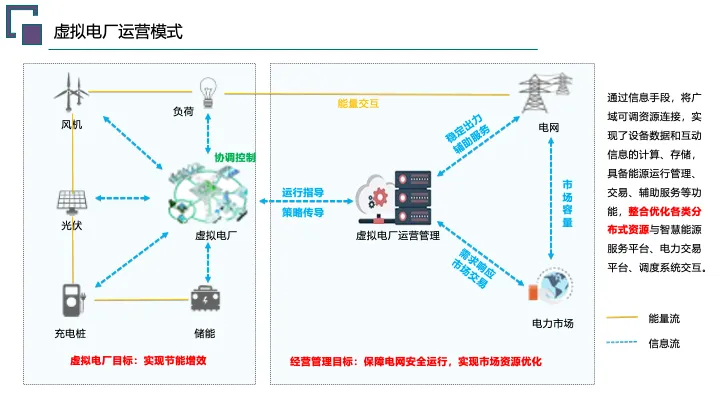

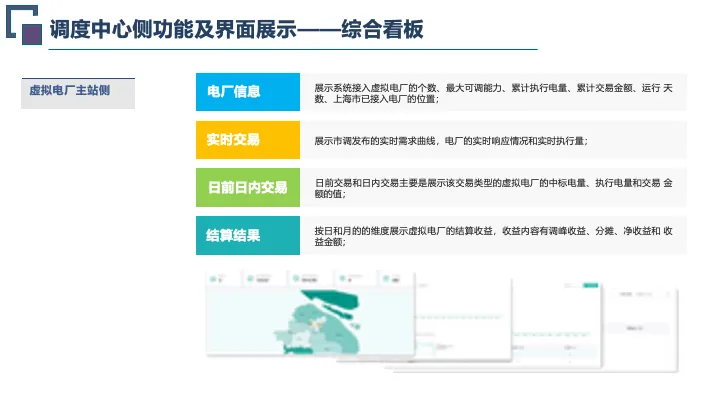

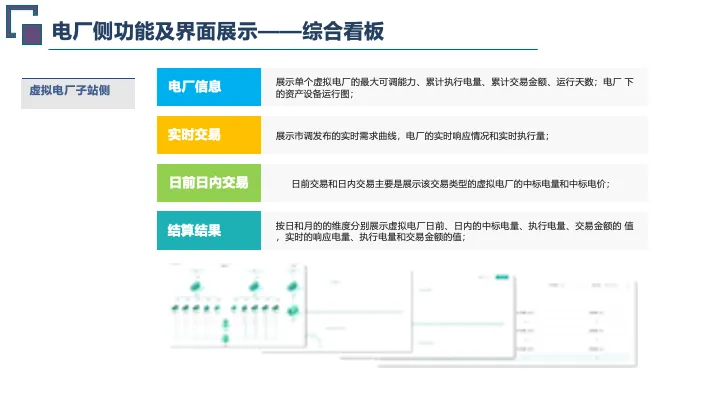

运营管理平台是整个系统的核心，主要包含四大业务模块：需求响应、辅助服务、能源交易、能效管理。平台实现资源注册管理、负荷预测、指令分解下发、执行效果评估、补贴与结算管理，支持 PC 端与移动端多终端访问。

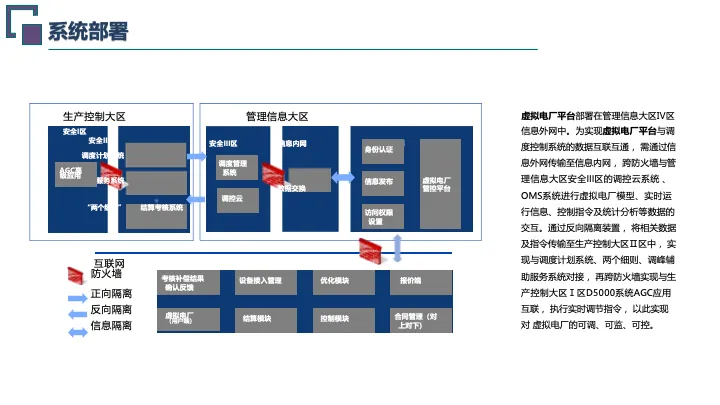

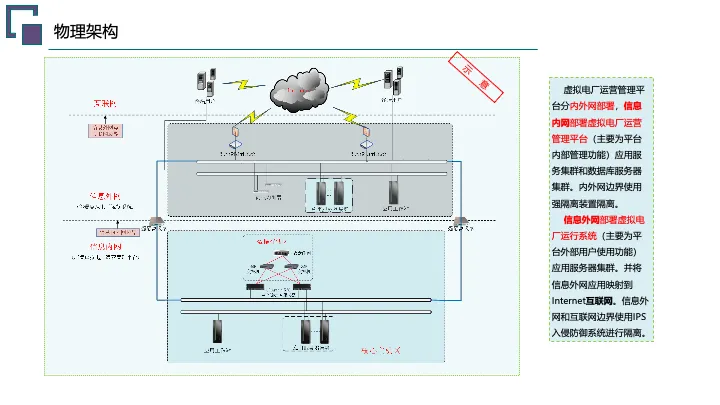

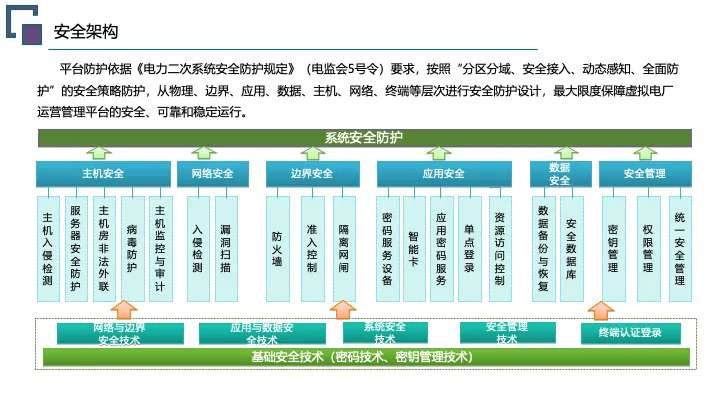

外部对接系统包含电力交易平台、调度系统、营销系统、智慧能源服务平台，完成市场报价、调度指令接收、电量结算数据交互。安全架构严格遵循电力二次系统防护规范，落实分区分域、边界隔离、主机防护、数据加密备份、权限审计，抵御网络入侵，保障调控指令、计量数据安全可信。
核心业务模式与商业模式设计

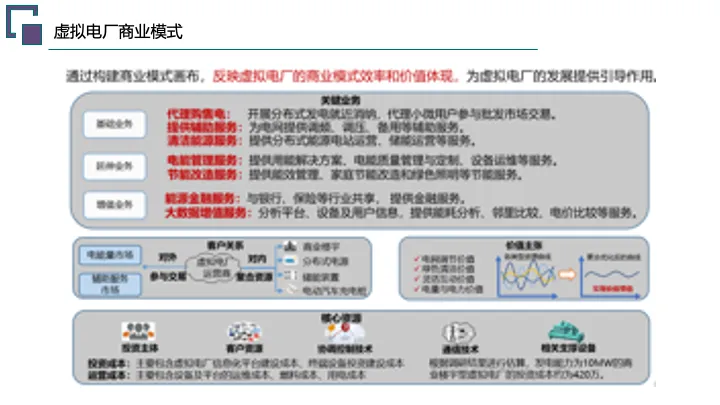

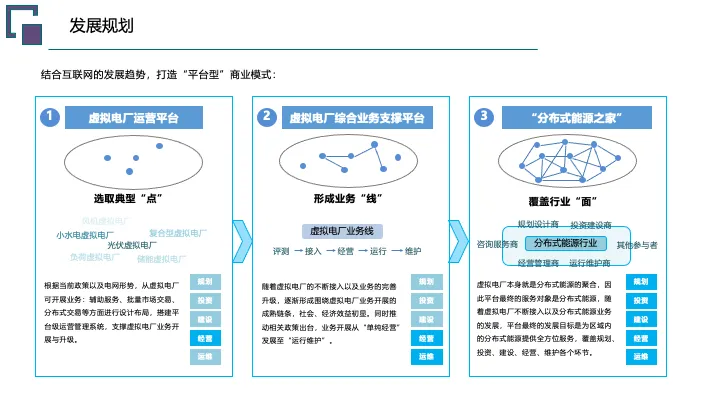

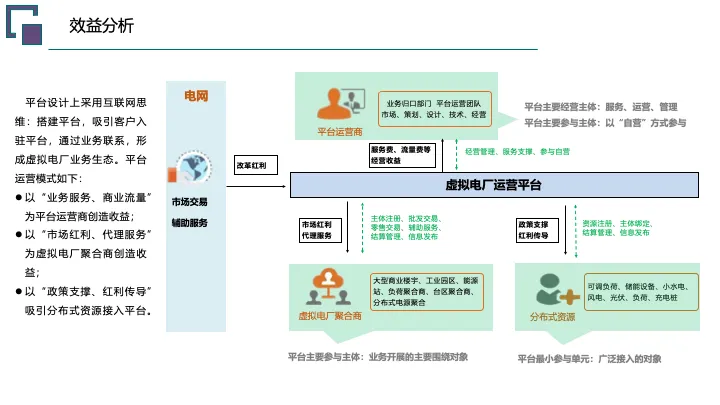

虚拟电厂打通基础业务、延伸业务、增值业务多层商业模式。基础业务包含代理购售电、电网调频调压备用等辅助服务；延伸业务包含源站运营托管、综合能源管理、节能改造；增值业务涵盖能源金融、大数据能耗分析服务。

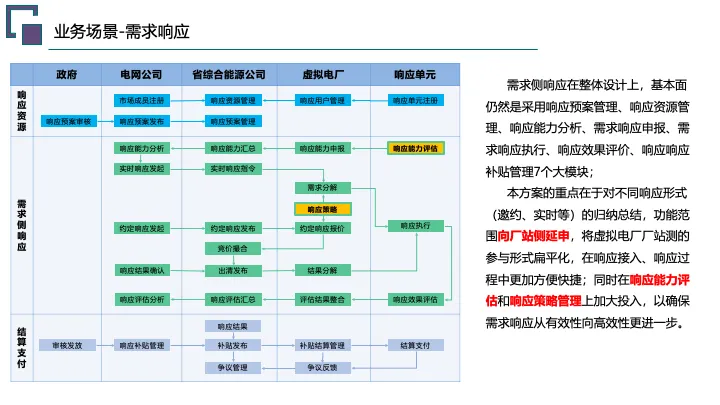

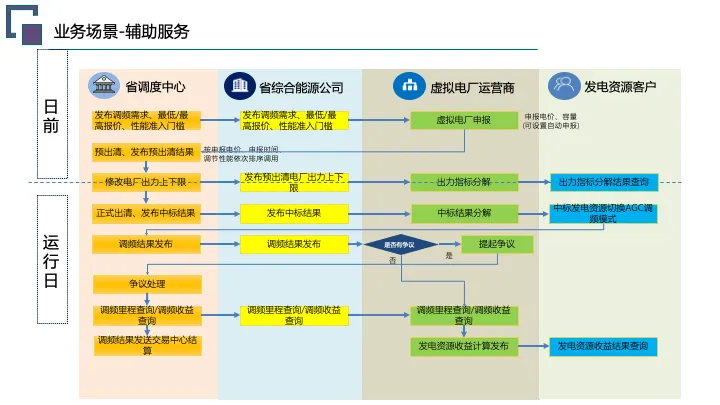

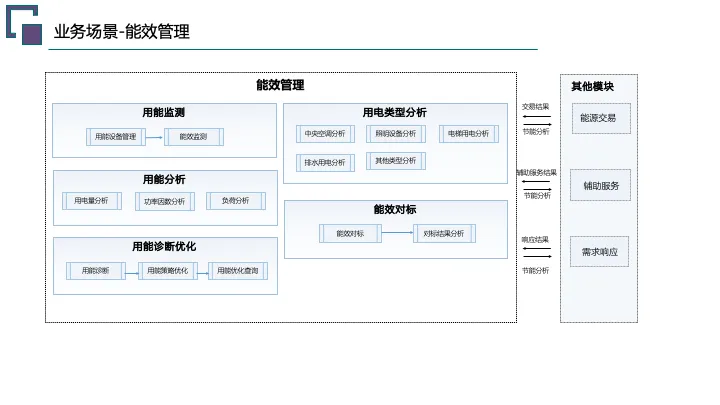

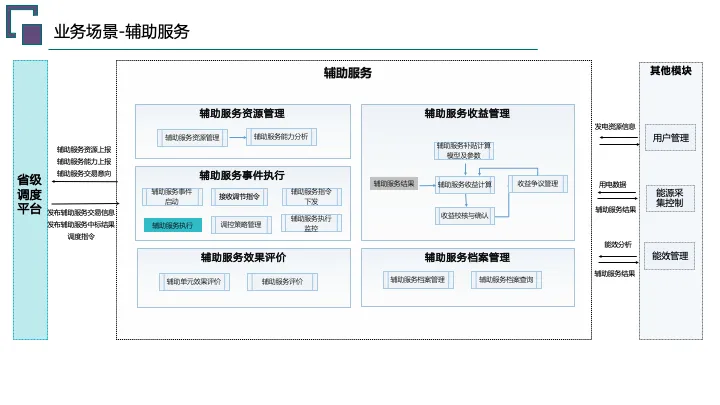

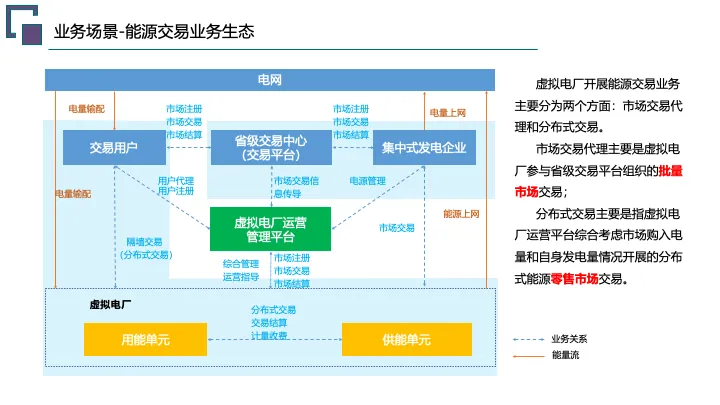

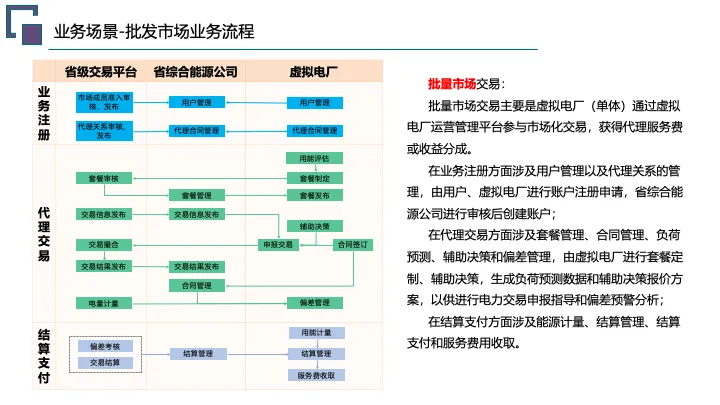

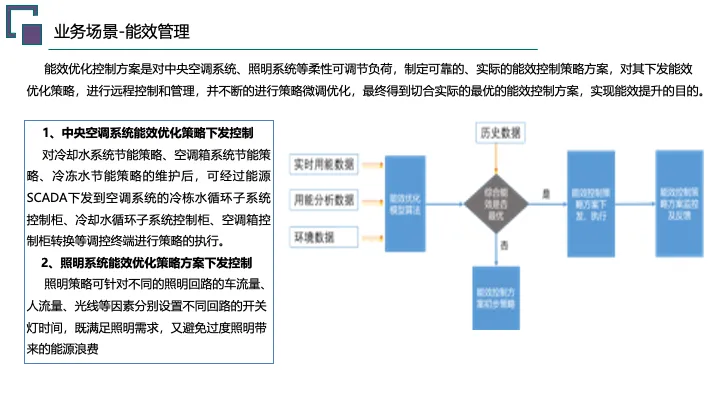

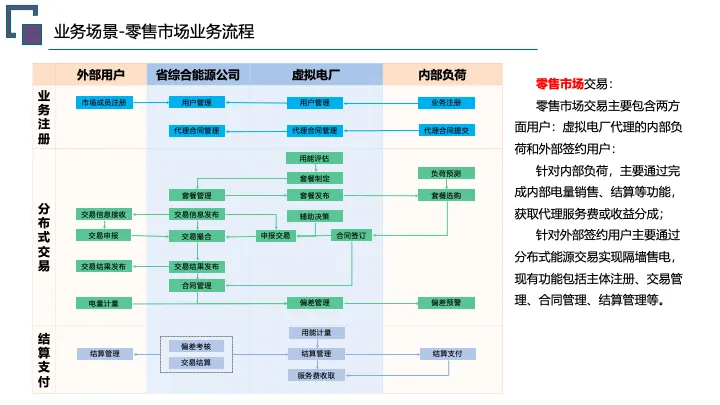

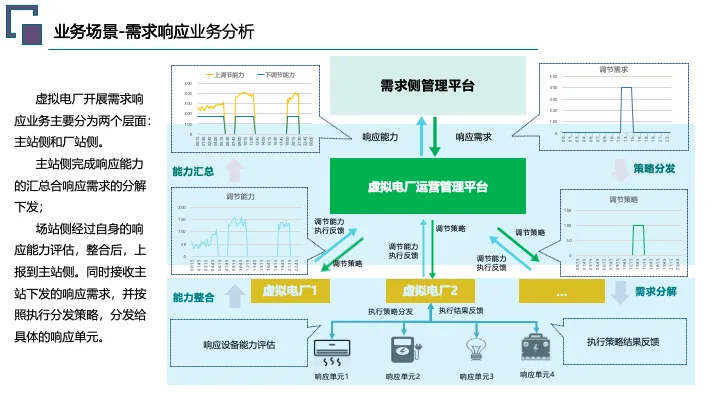

核心业务主要分为四项：第一是需求响应，在电网尖峰负荷时段，聚合工商业空调、可中断工业负荷、储能，开展削峰；在电力低谷时段，引导储能充电、负荷抬升开展填谷，聚合用户获取需求响应补贴。第二是辅助服务业务，聚合可调资源参与电网调频、调峰、备用辅助服务市场，获取辅助服务收益。第三是市场化电力交易，将大量不具备市场准入资格的中小分布式资源打包，以整体主体参与电力中长期、现货交易，提升议价能力。第四是能效管理业务，采集用户侧用能数据，开展能耗统计、对标、诊断，为企业提供节能优化方案，提升整体能源利用效率。

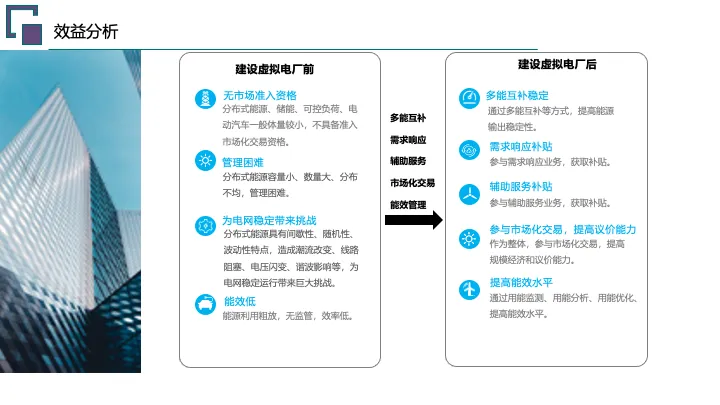

建设虚拟电厂之前，分散分布式资源普遍面临无市场准入资格、设备分散管理难度大、新能源波动冲击电网、能源利用效率偏低等痛点。通过虚拟电厂聚合之后，可以实现多能互补平抑新能源波动，通过需求响应、辅助服务获取补贴收益，通过打包交易提升议价能力，同时完成用能数字化管理，提升能效水平。

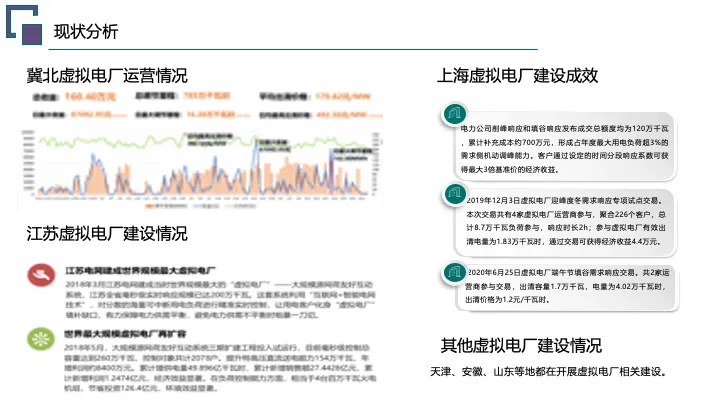

国内落地实践案例参考
国内多地已经开展虚拟电厂试点建设，形成可借鉴的实战经验。冀北虚拟电厂试点中，削峰、填谷响应能力可达 120 万千瓦，形成占最大用电负荷 3% 以上的需求侧调峰资源；迎峰度冬专项交易中 4 家运营商聚合 226 家客户，8.7 万千瓦负荷参与响应，验证了商业运营可行性。
江苏建成大规模源网荷友好互动系统，属于国内规模领先的虚拟电厂实践，毫秒级实时响应规模达到 260 万千瓦，控制对象超 2 万户，调控能力等效于 4 台百万千瓦火电机组，节约巨额火电投资，兼顾经济效益与环境效益。上海、天津、安徽、山东也陆续开展试点，不断完善市场规则、技术平台、用户资源的建设。
关键技术与建设实施启示

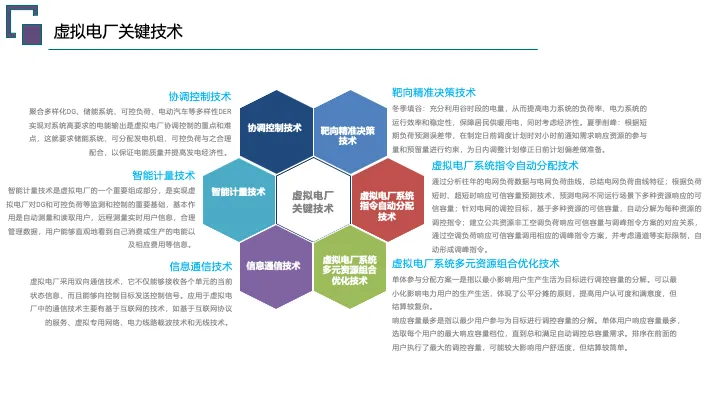

虚拟电厂落地离不开五大关键技术：协调控制技术实现多类型异构资源协同输出；靶向精准决策技术，针对夏季削峰、冬季填谷不同场景做调度策略优化；多元资源组合优化技术，按照 “最小影响用户” 或 “最少用户参与” 两种模式，实现调控容量合理分解；指令自动分配技术，基于负荷预测、可信容量自动拆分下发调控指令；智能计量与双向通信技术，完成设备状态采集、计量、远程控制。
虚拟电厂项目建设不能只看重平台软件开发，更要重视终端资源聚合。不少项目出现平台功能完备，但可调资源体量不足，导致无法参与市场交易。项目推进应当遵循统一规划、分步实施，第一步完成平台底座建设，对接调度、交易系统；第二步开展用户资源摸排，接入储能、柔性负荷、分布式光伏；第三步逐步拓展辅助服务、现货交易业务。
同时需要完善配套制度，理清资源注册、效果认定、补贴结算全流程，兼顾电网安全、运营商收益与用户权益。
面向新型电力系统发展，虚拟电厂是激活海量用户侧资源的重要抓手，通过数字化聚合调控，把分散的海量负荷与新能源转化为可调度的电网资源，既能够缓解电网峰谷压力，提升新能源消纳水平，也可以为用户创造市场化收益，实现电网、运营商、用户多方共赢。
PPT内容展示如下
面向虚拟电厂独立运行的配电网安全空间理论与工程实践
随着新型电力系统建设推进，温控负荷、分布式光伏、储能等海量分散资源通过虚拟电厂实现聚合调控。大量虚拟电厂接入配电网之后，带来功率交互频繁、主体利益多元、电网拓扑隐私保护等现实矛盾。传统集中调度、双层交互模式存在通信开销大、电网拓扑敏感数据难以对外开放、计算负担重等短板。配电网安全空间理论，为虚拟电厂独立自主运行提供全新解决思路，在保障配电网电压、潮流安全约束前提下，让虚拟电厂在给定边界内自主开展资源聚合与市场交易，兼顾电网安全、数据隐私与市场主体经济效益。

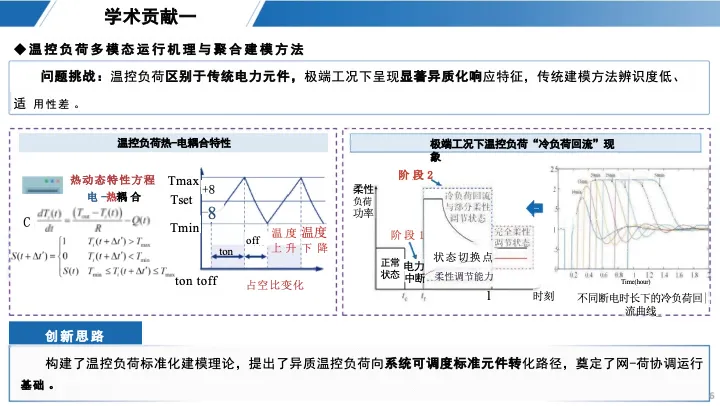

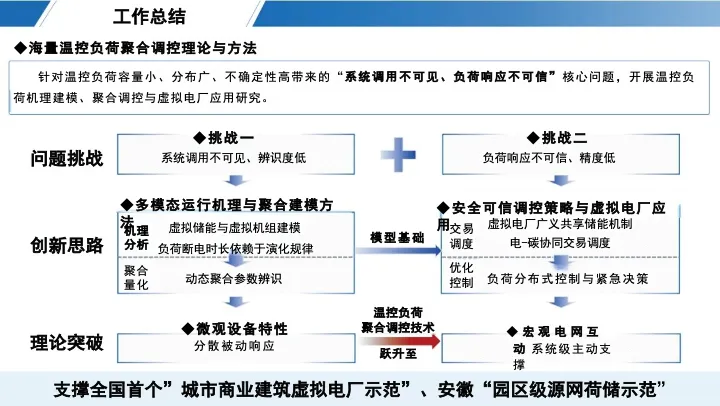

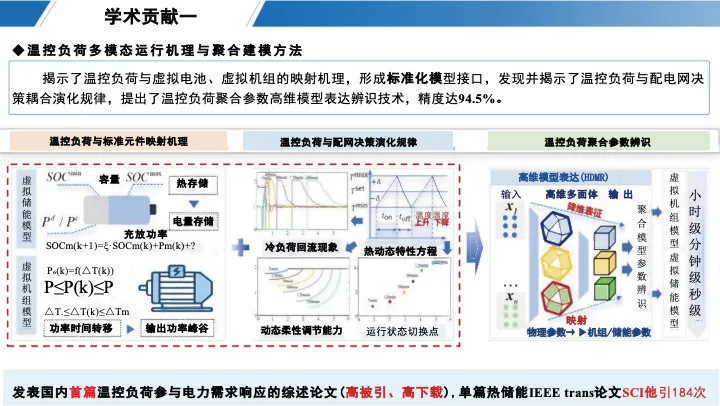

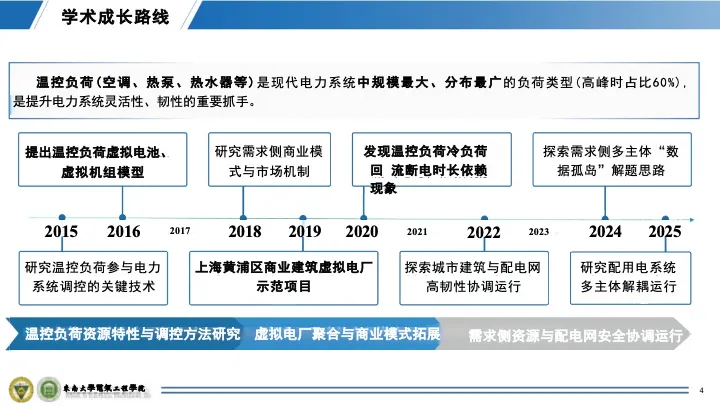

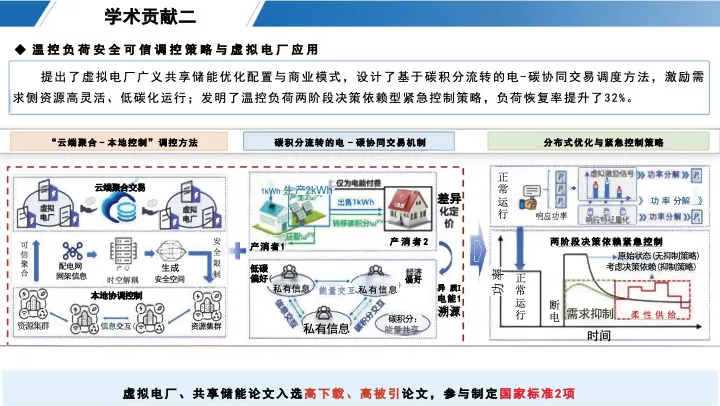

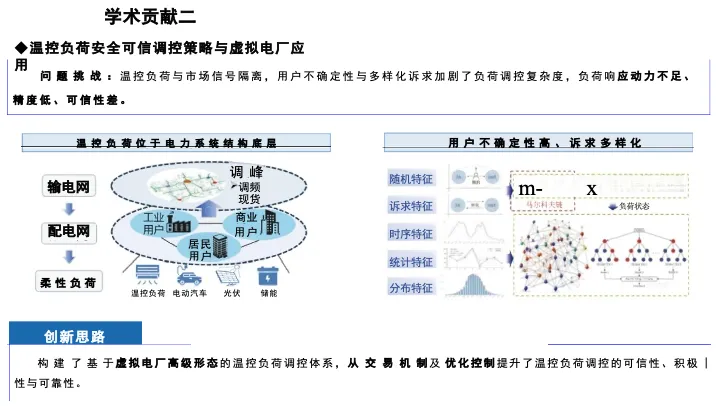

虚拟电厂聚合资源当中，空调、热泵、热水器这类温控负荷占用电高峰负荷最高可达 60%，是需求侧灵活性资源的核心。早期研究针对温控负荷开展机理建模，揭示温控负荷热‑电耦合特性与冷负荷回流现象，建立虚拟电池、虚拟机组等效模型，把海量异质分散温控负荷转化为电网可调度标准元件，为安全空间理论打下底层模型基础。基于该理论成果，国内落地上海黄浦区商业建筑虚拟电厂、安徽园区源网荷储等示范项目，验证温控负荷聚合调控工程可行性。

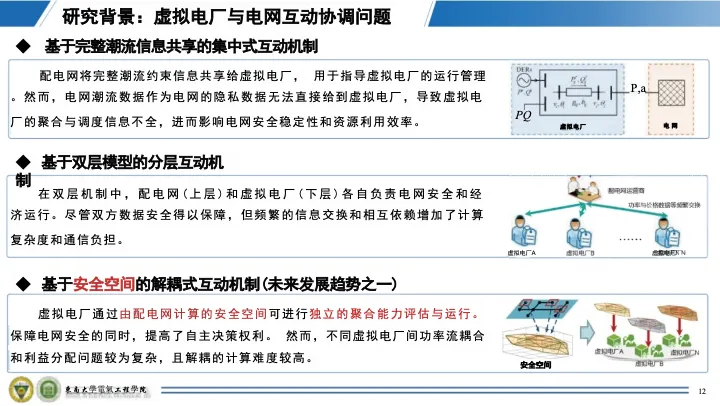

配电网与虚拟电厂传统互动模式痛点
当前配电网与虚拟电厂主要存在两类主流互动机制。第一种为集中式交互，配电网直接把完整潮流、拓扑数据下发虚拟电厂，但配电网网架属于敏感隐私数据，不能直接对外开放，造成虚拟电厂调度信息不全。第二种是双层优化互动，配电网上层把控安全约束，虚拟电厂下层完成经济优化。该模式数据不对外泄露，但主客体之间信息交互频繁，迭代计算量大，多虚拟电厂并存场景下计算压力会急剧上升。
为破解上述矛盾，配电网安全空间这一技术路径应运而生。配电网不再输出完整潮流参数，而是提炼生成一组仅以虚拟电厂内部功率作为决策变量的约束集合，也就是安全空间边界。配电网把安全空间下发给虚拟电厂，虚拟电厂即可在边界范围内独立完成聚合评估、出力优化、市场报价，无需反复与配电网进行信息交互，实现 “数据不出网，边界给出去”。

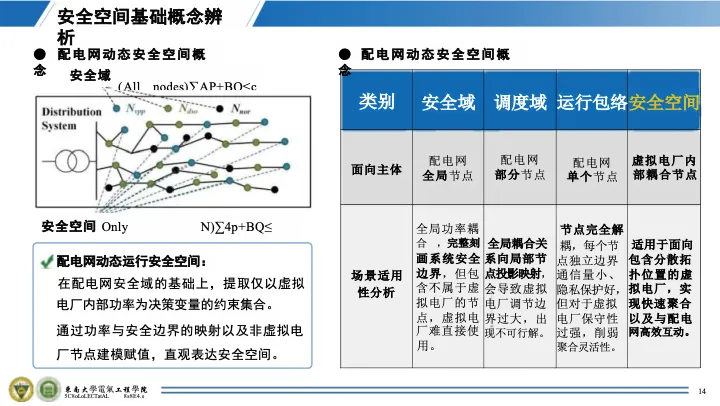

安全空间与传统安全域、运行包络存在明显区别：安全域面向配电网全部节点，包含大量虚拟电厂不涉及的设备节点，虚拟电厂无法直接使用；运行包络把各个节点完全解耦，保守性过高，压缩虚拟电厂可调容量；而配电网安全空间专门针对虚拟电厂耦合节点，保留节点之间功率转移能力，在保护电网隐私的同时降低结果保守度。
面向单一虚拟电厂的配电网安全空间构建

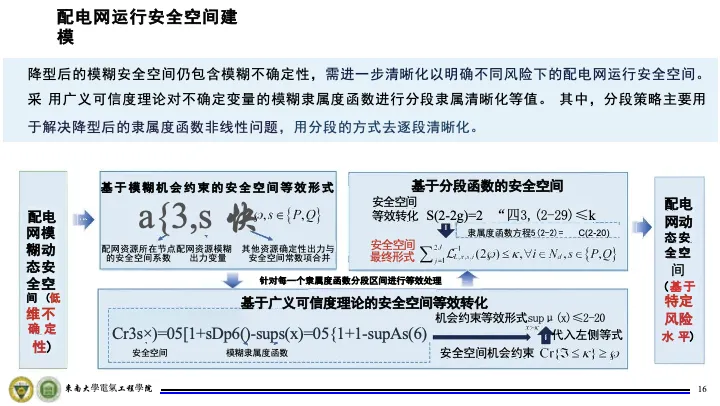

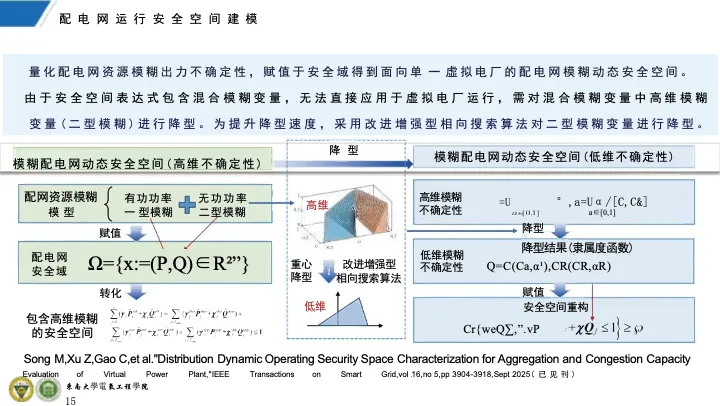

在实际配电网运行中，光伏、负荷具有强不确定性，需要构建模糊动态安全空间。首先结合配网资源的出力随机性建立高维模糊模型，再采用改进增强型相向搜索算法完成高维模糊变量降型；之后依托广义可信度理论，对隶属度函数分段清晰化处理，转化为不同风险置信水平下确定的安全空间约束。

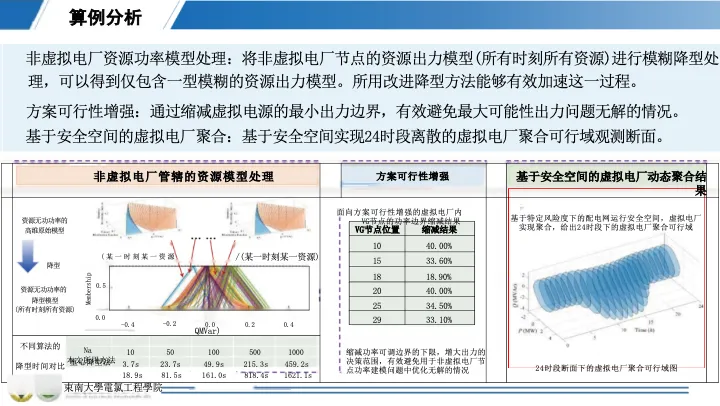

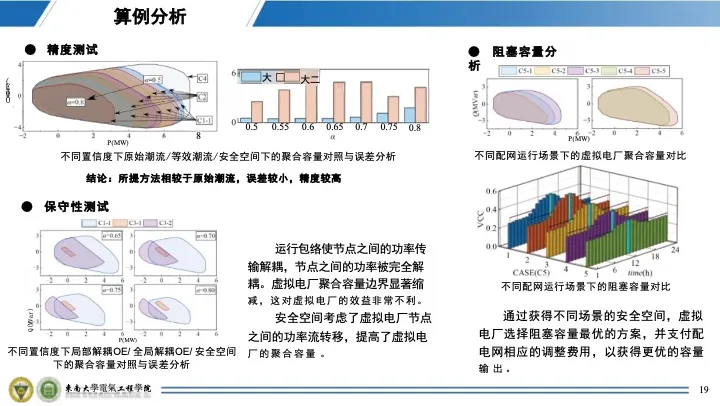

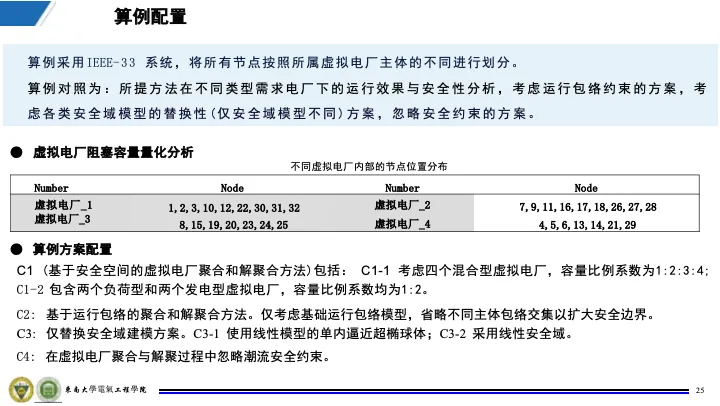

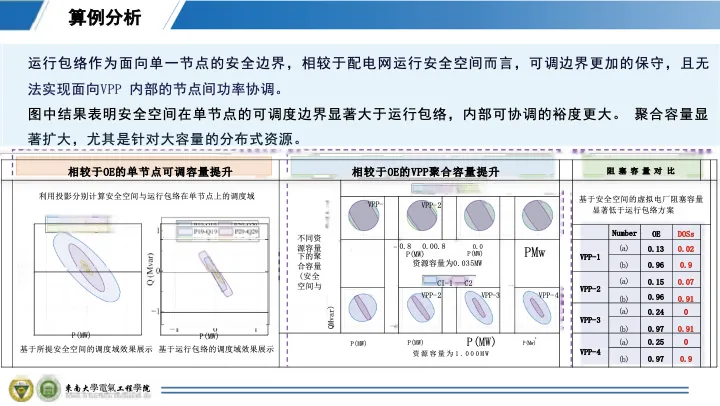

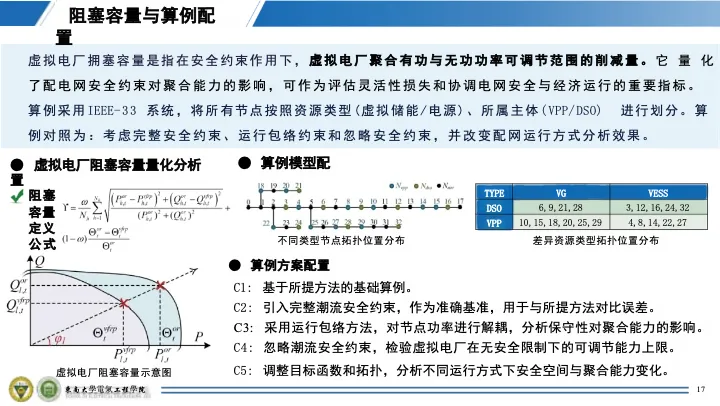

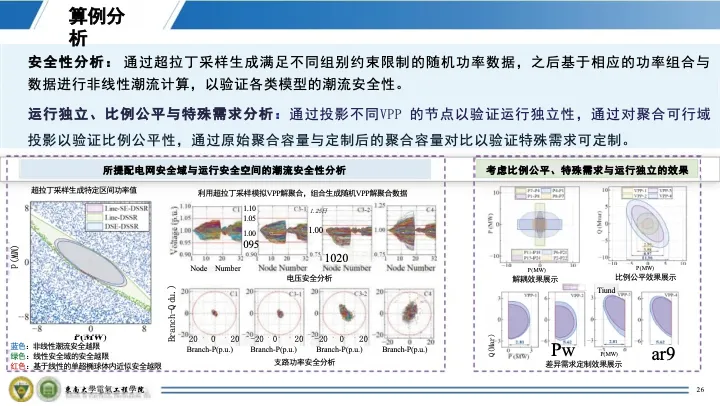

引入阻塞容量指标量化配电网约束对虚拟电厂聚合能力带来的削减，直观衡量灵活性损失程度。以 IEEE‑33 节点配电网作为仿真算例，设置多组对照方案，分别对比完整潮流约束、运行包络约束、安全空间约束下的聚合容量。算例结果表明，传统运行包络方法过度保守，会大幅压缩可调出力；安全空间方案保留节点之间功率互济，聚合容量显著提升，计算误差保持在较低水平，兼顾计算效率与结果精度。
工程应用层面，配电网提前计算不同运行工况、不同风险置信等级的安全空间，下发至虚拟电厂运营平台。虚拟电厂在安全包络之内自主开展温控负荷、储能聚合，计算可上调、可下调容量，参与调峰、需求响应市场。一旦虚拟电厂出力触及安全边界，则自动限制出力，保障配电网电压、线路潮流不越限。
面向多虚拟电厂耦合的安全空间关键挑战与解决思路

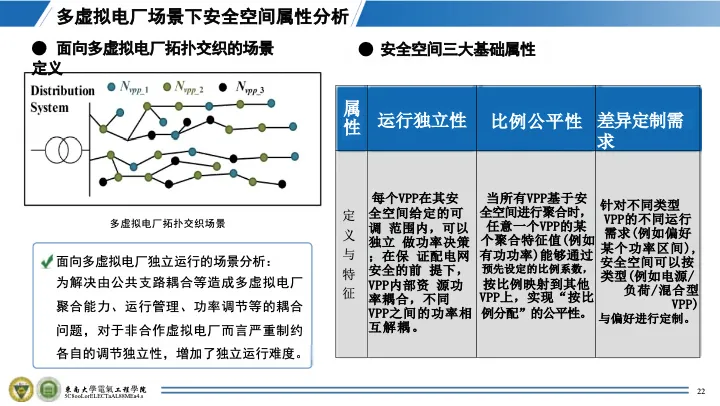

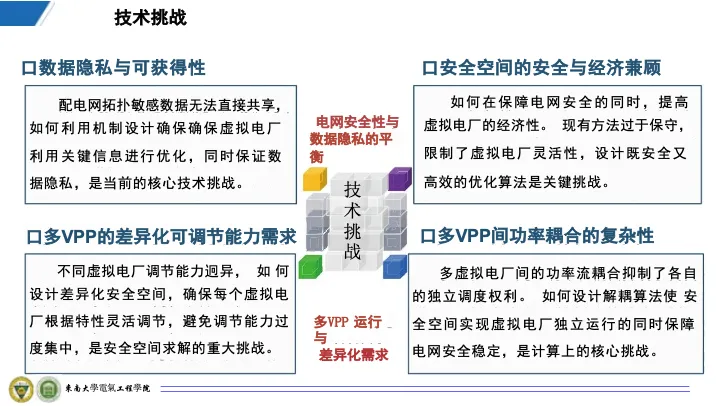

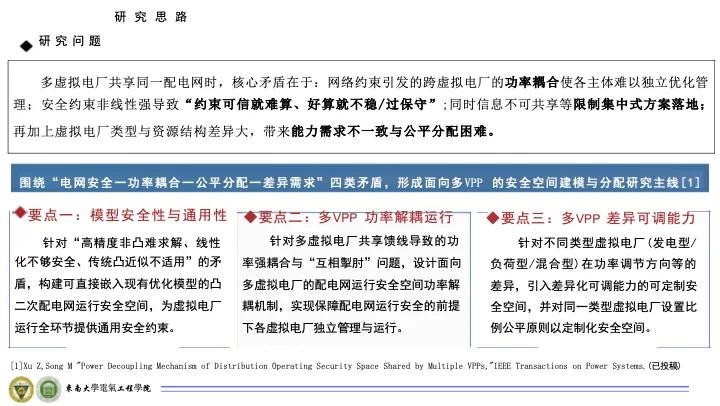

当多个虚拟电厂共享同一套配电网网架，不同主体功率互相耦合，带来三大核心难题：一是多主体功率互相牵制，难以实现各自独立优化；二是配电网非凸安全域求解复杂，高精度模型计算代价巨大；三是不同虚拟电厂资源禀赋不同，需要兼顾运行独立性与利益分配公平。

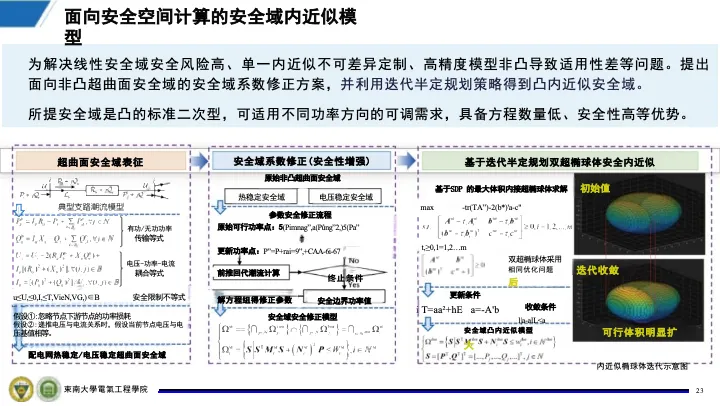

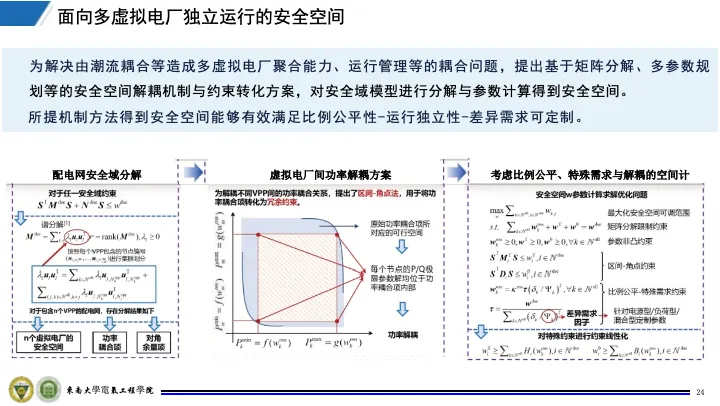

研究提出凸二次型安全空间建模方案，采用迭代半定规划求取最大体积内接超椭球体近似，将原始非凸安全域转化凸约束，能够直接嵌入各虚拟电厂优化程序。同时设计功率解耦机制，在保障配电网整体安全前提下，解除不同虚拟电厂之间的功率耦合约束，各个虚拟电厂依据分配得到的安全空间，独立开展内部资源调度。
针对发电型、负荷型、混合型虚拟电厂调节能力差异，实现安全空间差异化定制，引入比例公平原则，按照各虚拟电厂资源体量分配可调区间，兼顾差异化运行诉求与主体间公平性。
技术落地启示与展望

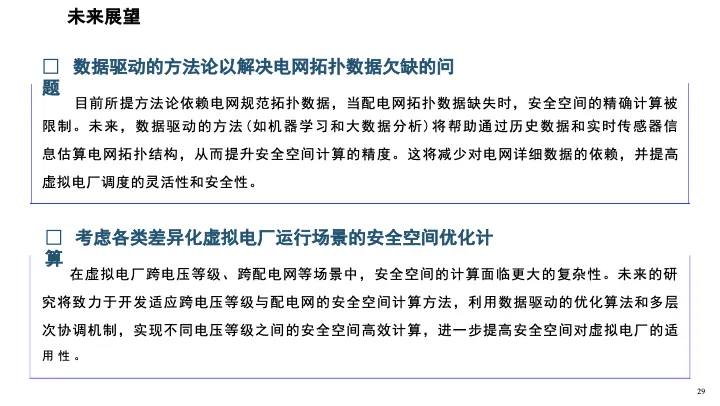

配电网安全空间为虚拟电厂 “独立运行” 提供理论工具，但落地过程仍存在现实挑战。第一，配电网运行方式随负荷、新能源出力实时变化，安全空间需要动态更新，对配网侧算力提出一定要求；第二，风险置信等级需要结合电力市场规则进一步明确，协调安全风险与市场收益；第三，多虚拟电厂场景下公平分配机制还需要配套市场规则支撑。
面向工程推广，可优先在园区级、城市商业建筑虚拟电厂示范项目开展试点。配电网侧完成安全空间离线与在线计算，虚拟电厂侧改造优化调度模块，接收安全空间约束边界，开展独立聚合与报价。
总体而言，配电网安全空间理论打通隐私保护、电网安全、市场独立运行三者之间的矛盾。随着海量需求侧资源持续接入配电网，该理论可以支撑虚拟电厂规模化商业运营，助力充分释放需求侧灵活性资源，服务新型电力系统高质量建设。
