本章围绕机械制造过程中"加工精度"这一核心质量指标展开，系统阐述了加工精度的概念、影响加工精度的各类原始误差、工艺系统几何误差、受力与受热变形、残余应力，以及误差的统计分析与控制途径。学习本章的目的在于弄清原始误差如何转化为加工误差，从而掌握限制和降低加工误差的方法。

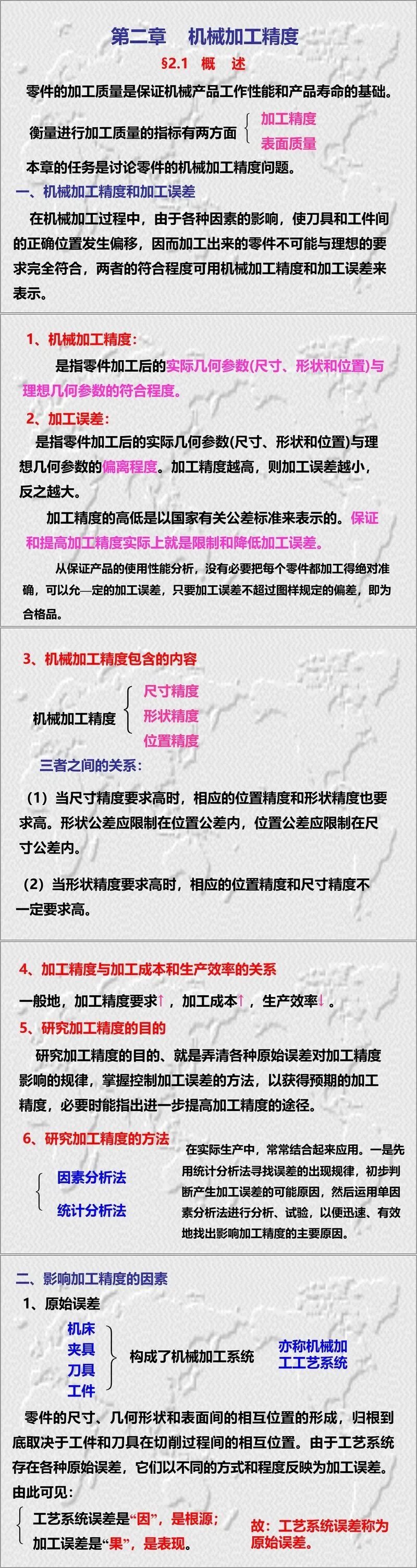

一、加工精度与加工误差的基本概念
零件加工质量主要体现在加工精度和表面质量两方面。加工精度是指零件加工后实际几何参数（尺寸、形状和位置）与理想几何参数相符合的程度；加工误差则是二者之间的偏离程度。加工精度越高，加工误差越小。工程中不必追求绝对准确，只要加工误差不超过图样规定的公差即为合格品。
机械加工精度包含尺寸精度、形状精度和位置精度三项内容。一般情况下，尺寸精度要求高时，相应的形状和位置精度也要求高，形状公差应限制在位置公差之内，位置公差限制在尺寸公差之内；但形状精度要求特别高时，尺寸和位置精度未必同步提高。

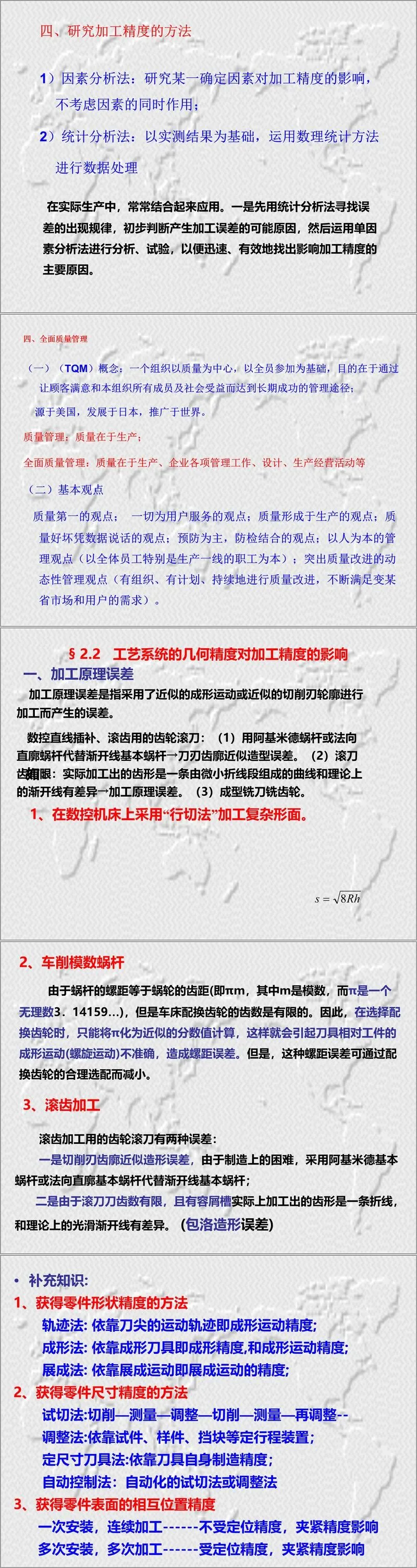

研究加工精度的常用方法有单因素分析法（因素分析法）和统计分析法，实际生产中常两者结合使用——先通过统计数据判断误差规律，再用单因素法锁定主要原因。
二、原始误差与误差敏感方向

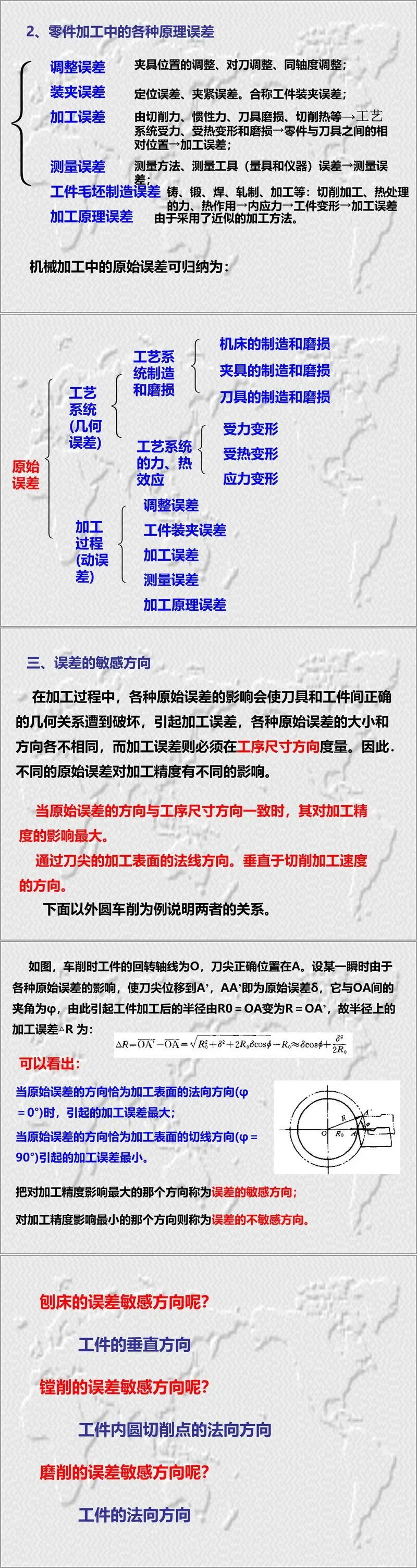

工艺系统由机床、夹具、刀具和工件构成。系统中存在的各种误差（制造误差、磨损、调整误差、装夹误差、受力/受热/内应力变形、测量误差、原理误差等）统称为原始误差，它们是产生加工误差的根源。
不同方向的原始误差对加工精度的影响不同。对加工精度影响最大的方向——通常是被加工表面法线方向——称为误差的敏感方向；切线方向则为不敏感方向。例如外圆车削中，刀尖沿工件径向（法向）的位移直接影响半径误差，而沿切向的位移影响极小。刨床、磨削、镗削也各有对应的敏感方向，分析时必须先明确工序尺寸方向及表面法线方向。
三、工艺系统几何（静态）误差对加工精度的影响
1.加工原理误差：采用近似的成形运动或近似的切削刃轮廓进行加工所带来的误差，如数控行切法加工曲面、用车床配换齿轮近似π值车蜗杆、滚刀用阿基米德蜗杆代替渐开线基本蜗杆以及滚刀有限刀齿造成的包络折线误差等。此类误差在允许范围内可换取机床结构简化和效率提升。

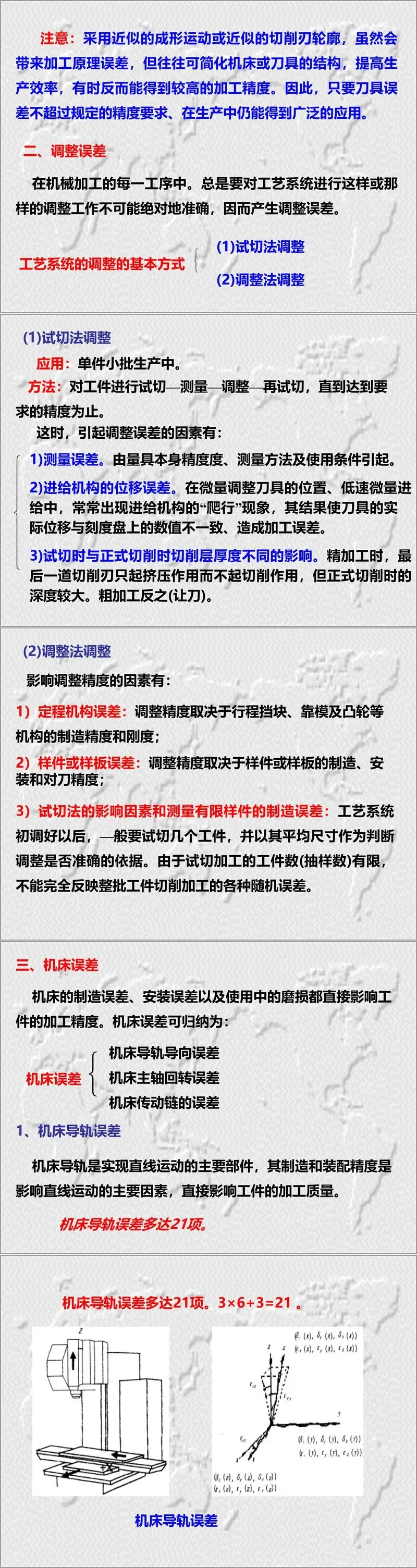

2.调整误差：无论是试切法还是调整法（定程机构、样板对刀等），均存在测量误差、进给机构爬行、试切与批量切削层厚不同、有限样本均值波动等因素引起的调整不准。
3.机床误差：

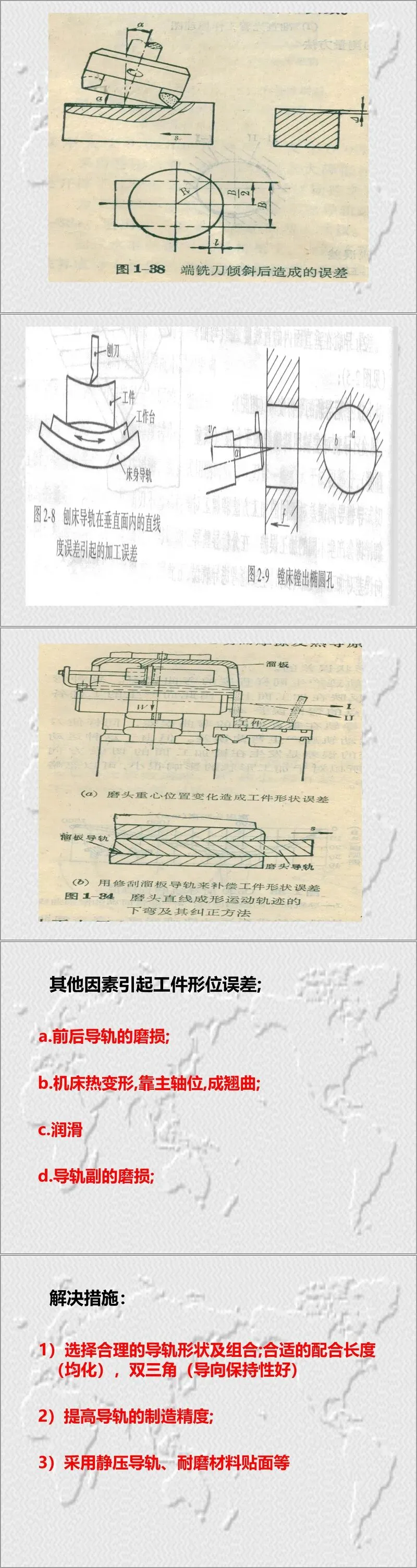

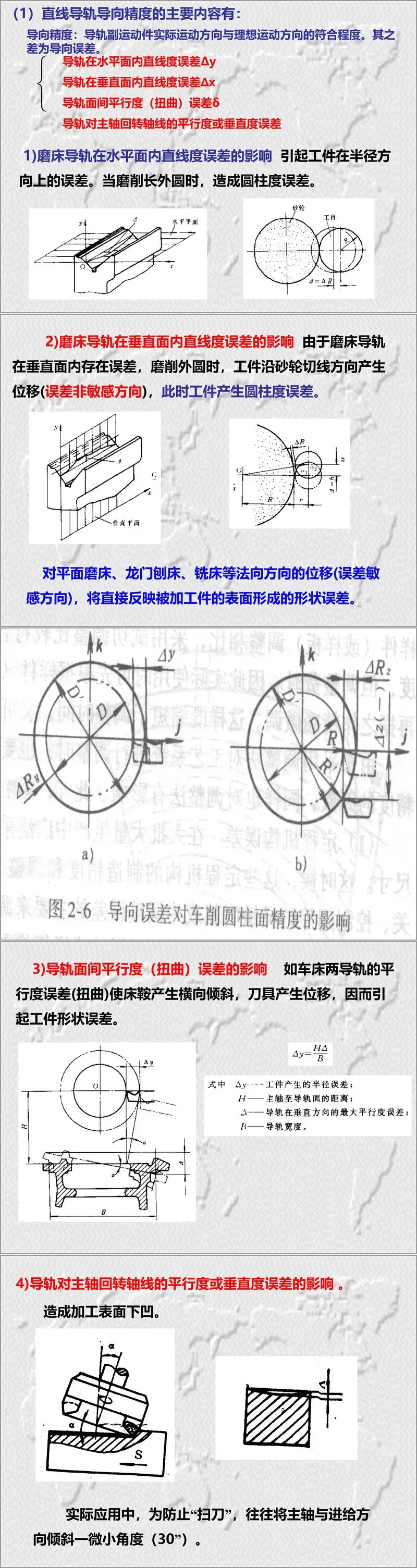

o导轨导向误差：包括水平面内直线度、垂直面内直线度、导轨平行度（扭曲）及导轨与主轴轴线的平行/垂直度。水平面直线度误差在外圆/内圆磨削时对半径误差影响显著；垂直面直线度对圆柱面影响小（非敏感方向），但对平面磨等法向敏感工序直接造成形状误差；导轨扭曲通过使刀架横向倾斜引起工件形状误差。
o主轴回转误差：分为径向圆跳动、端面圆跳动和倾角摆动。径向跳动在车削中使工件产生圆度误差（但车削时若误差为简谐运动，理想圆度仍可保持一定条件下接近），在镗削时常使孔呈椭圆形；端面跳动主要影响端面形状及螺纹螺距；倾角摆动会造成圆柱度或孔形误差。提高主轴回转精度主要靠提高轴承及配合件精度、预紧滚动轴承、采用固定顶尖加工或浮动联接镗模等。
o传动链误差：内联系传动链（如车螺纹、滚齿）首末两端相对运动误差影响螺距或齿距精度。各传动元件误差按传递系数折算至末端，降速传动可减小前级影响，末端元件误差影响最大。减少措施包括缩短传动链、提高末端元件精度、按降速比递增分配传动比、采用校正装置等。
4.夹具与刀具误差：夹具的定位、导向、分度元件制造与磨损误差通过定位误差影响工件位置精度；定尺寸刀具（钻头、铰刀等）尺寸误差直接影响加工尺寸，成形及展成刀具形状误差影响被加工表面形状精度。
四、工艺系统受力变形对加工精度的影响
工艺系统在切削力、夹紧力、重力、惯性力作用下产生变形，其法向位移造成加工误差。工艺系统刚度定义为法向切削分力与法向位移之比，系统刚度由各组成部分（机床、夹具、刀具、工件）刚度串联决定：1/k系＝1/k机＋1/k夹＋1/k刀＋1/k工。
·车削短粗轴时，工件和刀具变形小，机床头尾架及刀架变形随切削点位置变化，使工件产生鞍形或锥形误差。
·车削细长轴时，工件弯曲变形主导，加工后呈腰鼓形。
·误差复映：毛坯圆度或余量不均匀导致切削力大小变化→系统变形量不同→工件保留与毛坯相似但缩小的形状误差，复映系数ε与系统刚度成反比。可通过多次走刀逐次减小，或提高系统刚度、减小径向切削力系数来控制。
·夹紧力可致薄壁件变形；重力使大件（横梁、镗杆）下垂；不平衡旋转件产生周期性离心力。
提高刚度的措施包括合理结构设计、提高接触刚度（刮研配合面）、增设辅助支承（中心架、跟刀架）、合理装夹减小夹紧变形、粗精加工分开以消除残余应力影响。
五、残余应力与热变形
残余应力（内应力）是去除外力后仍存留于工件内部的应力，会随时间或切削去除表层后重新分布引起变形。来源于铸造/锻造/焊接热处理不均匀冷却、冷校直及切削热作用。消除或减小方法包括时效处理、退火、粗精加工分开、合理设计零件结构。
热变形方面，切削热、摩擦热及外部热源使工艺系统升温，达到热平衡前变形不稳定。工件均匀受热主要引起尺寸变化（如丝杠热伸长造成螺距累积误差），单面受热引起弯曲变形（如床身导轨磨削）。刀具体积小、热容量小，连续切削时热伸长明显。机床主轴箱发热常使主轴抬高（车床主轴垂直方向热位移大于水平方向），长床身上下温差产生弯曲。控制措施包括分离或隔离热源、强制冷却、采用热对称结构、预热达到热平衡、恒温环境及热误差补偿。
六、加工误差性质与控制途径
加工误差分为系统误差（常值系统误差和变值系统误差）与随机误差，可通过分布图法等统计分析加以辨识。提高和保证加工精度的主要途径包括：直接减少原始误差（针对主要误差源采取措施）、误差转移法（将误差转移到非敏感方向）、误差均分法（分组调整）、误差补偿法（人为引入反向误差抵消原有误差）、误差均化法（互检互研如标准平板制作）及主动控制与在线检测补偿。
综上所述，机械加工精度控制是一项系统工程，必须从原理误差、机床—夹具—刀具几何误差、工艺系统刚度与受力变形、热变形、残余应力等多维度识别原始误差，结合误差性质进行定性分析和定量控制，方能在经济合理的条件下获得所需加工质量。
