预应力混凝土连续梁悬臂浇筑挂篮施工PPT(学习收藏版)
- 2026-08-12 00:54:24

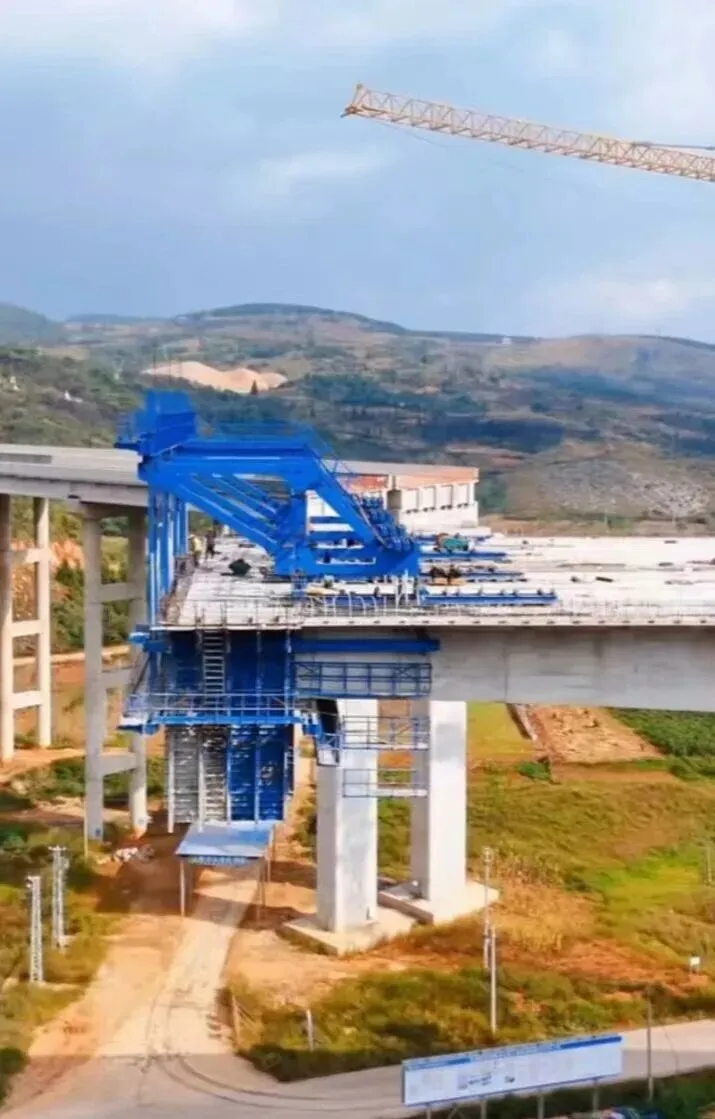

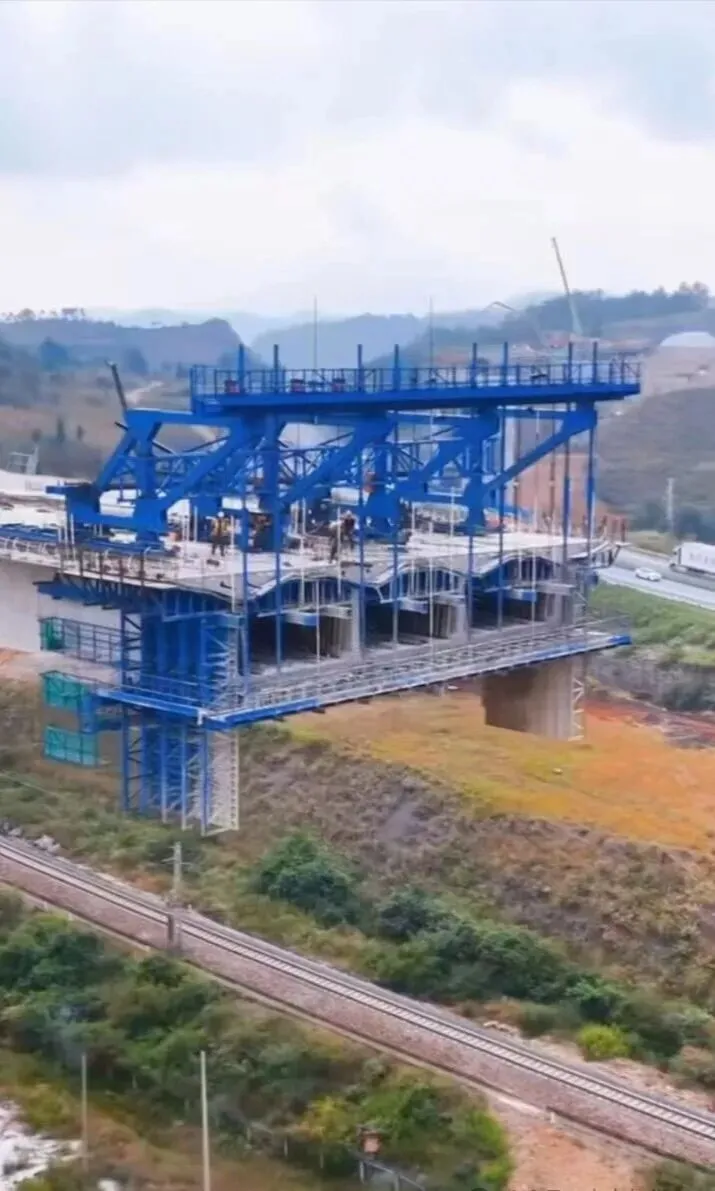

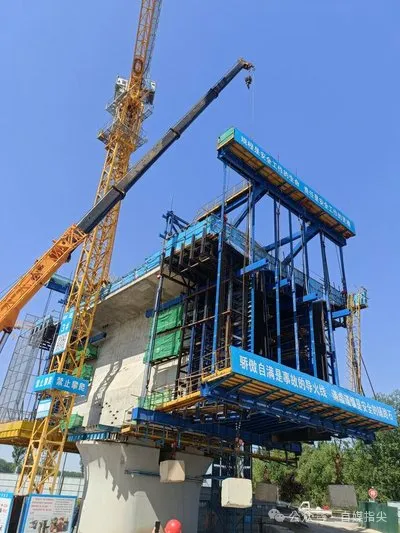

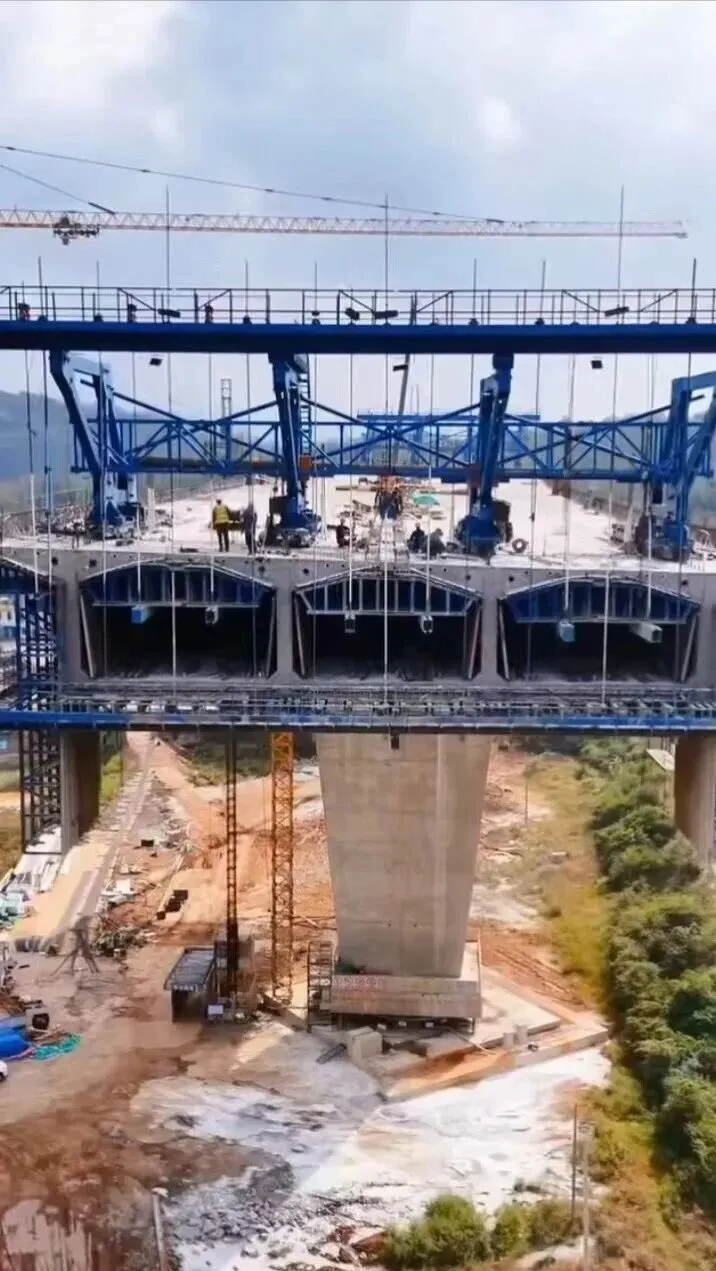

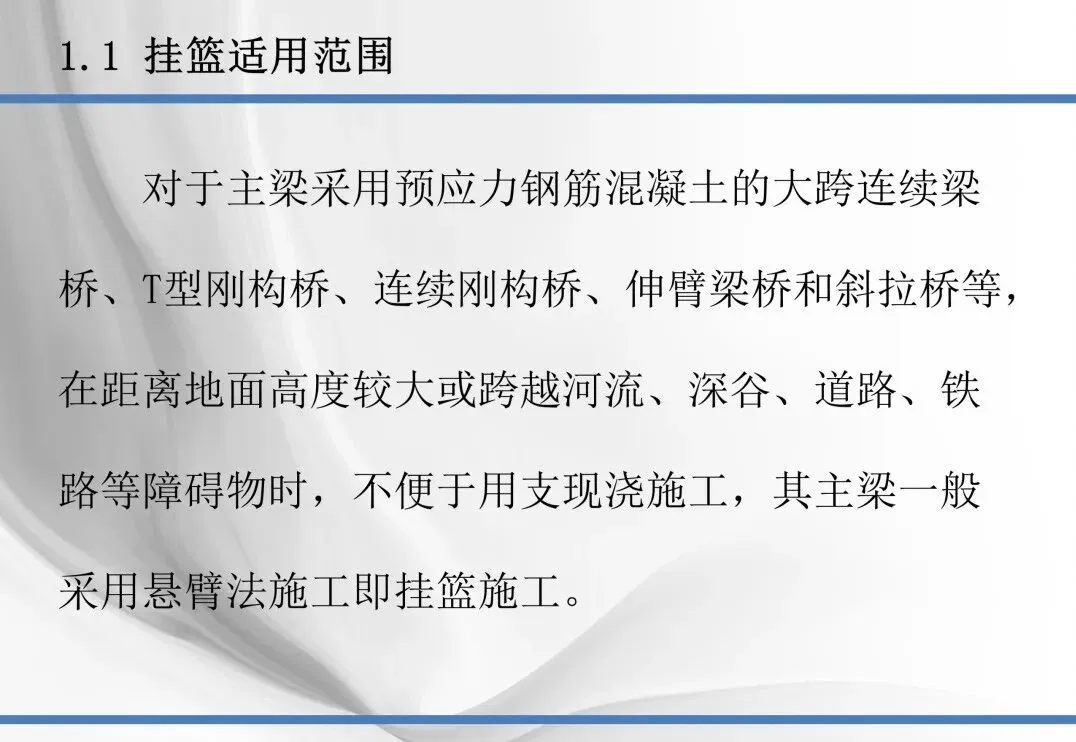

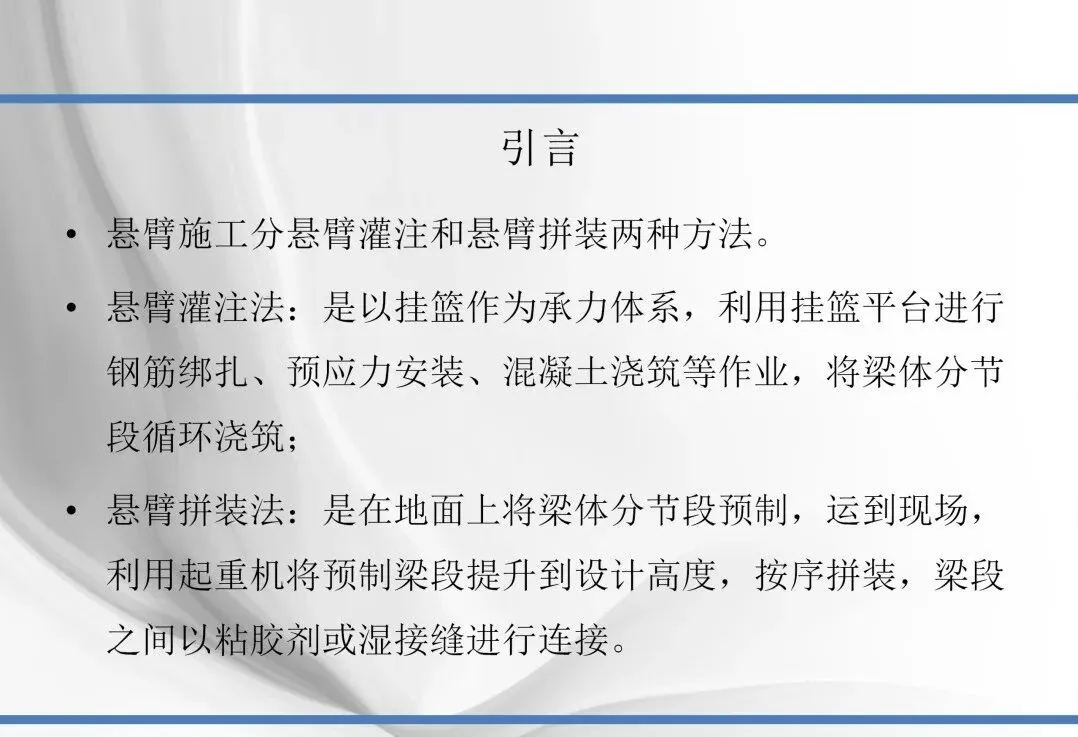

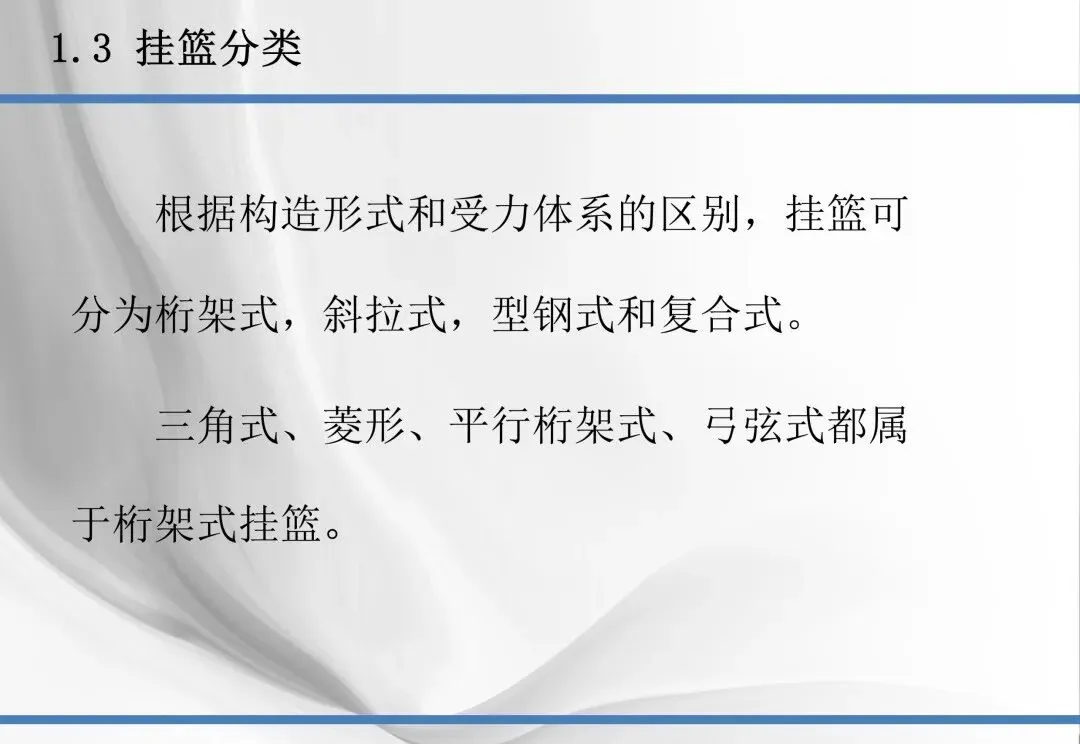

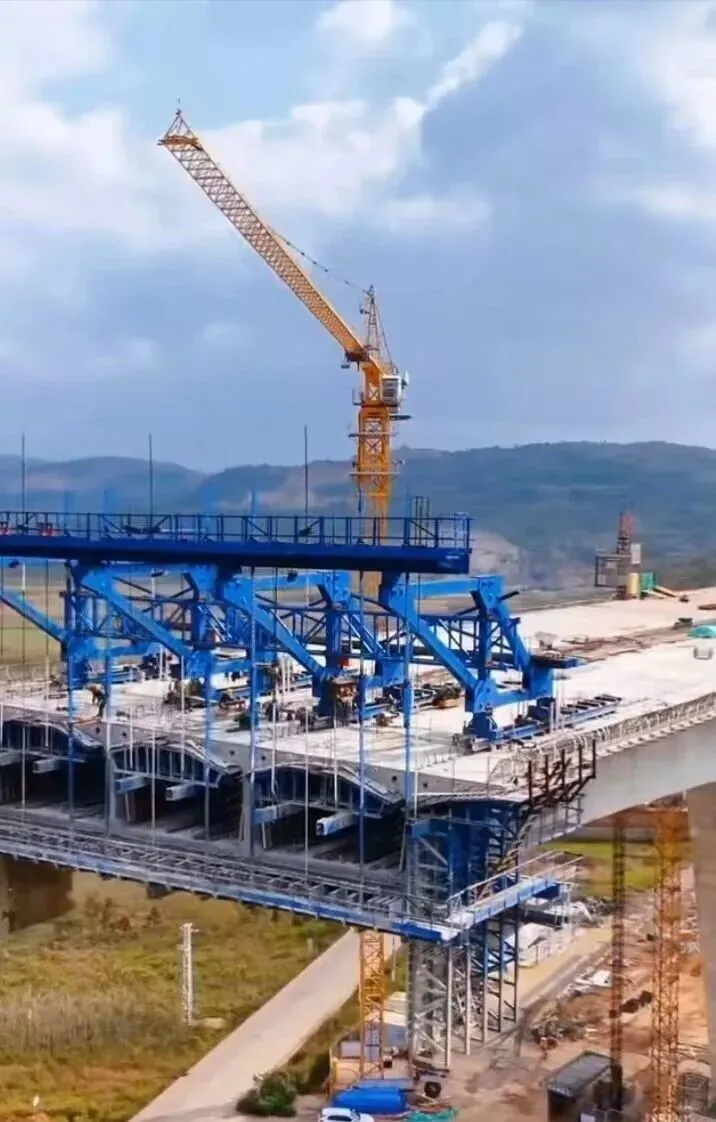

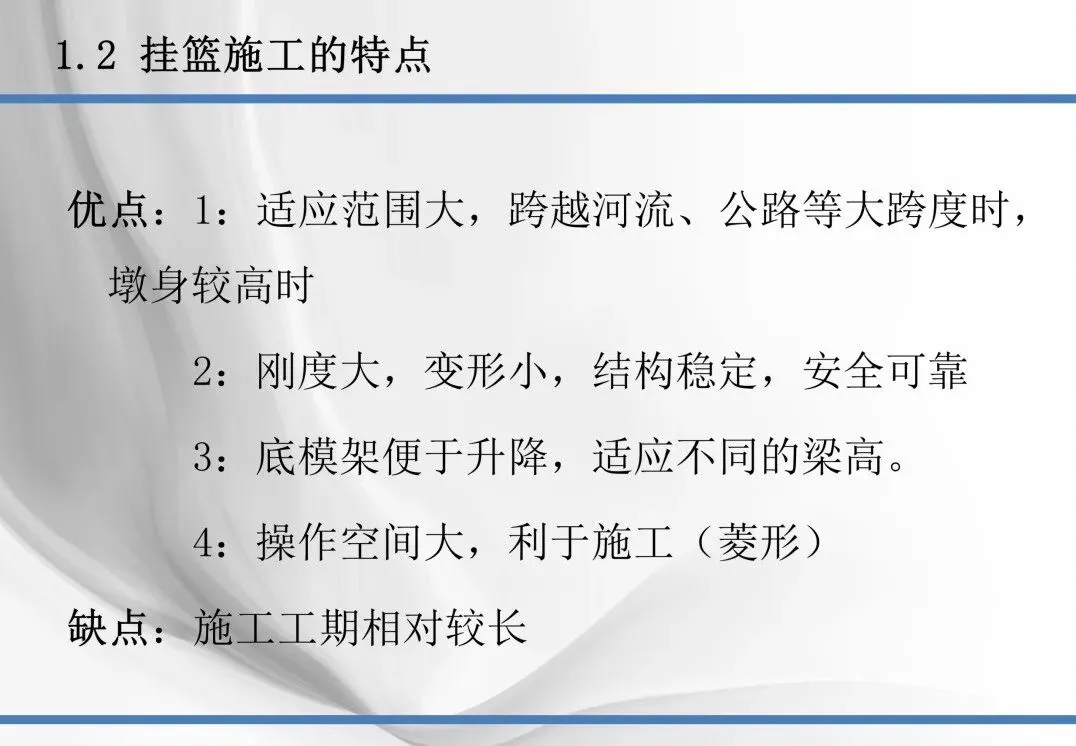

挂篮施工是桥梁悬臂浇筑法（如连续梁桥、刚构桥）的核心工艺，其安全控制直接关系到施工人员生命安全和工程质量。以下从设计制造、安装调试、使用监控、移动调整、拆除退场全流程梳理关键安全控制要点：
一、设计与制造阶段安全控制
1. 设计合规性

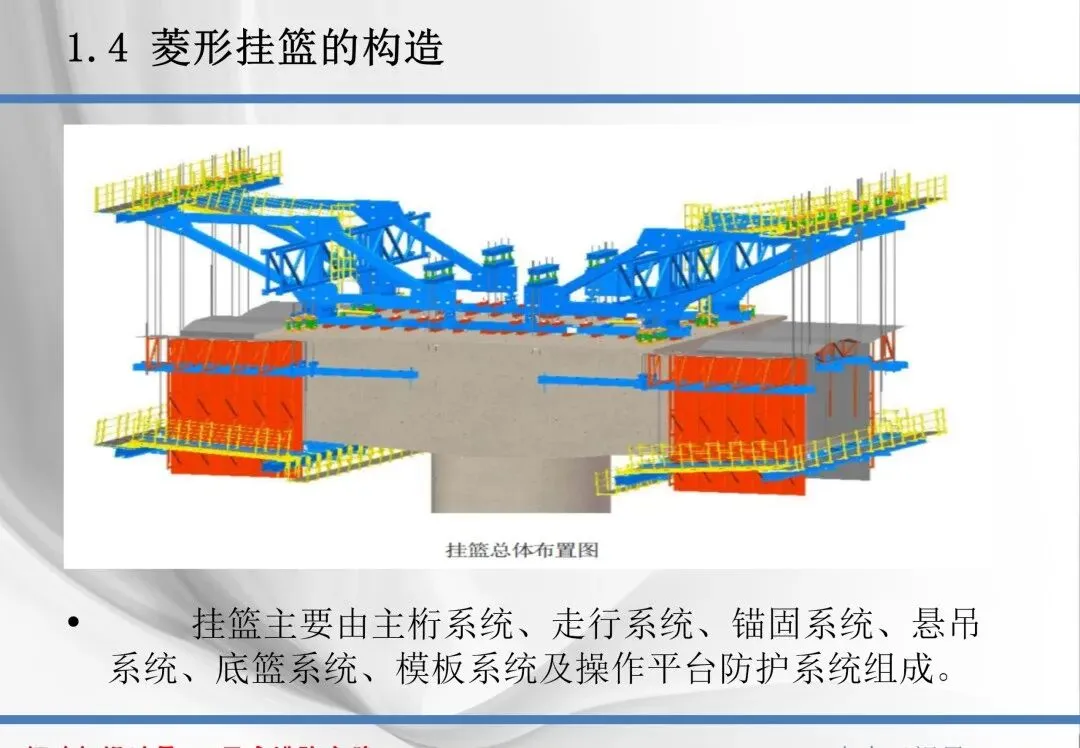

挂篮结构设计需严格遵循《公路桥涵施工技术规范》（JTG/T F50-2011）及《铁路桥涵施工规范》（TB 10203-2002），满足施工荷载（混凝土自重、施工机具、人员荷载）、风荷载、温度应力等最不利工况要求。
重点验算：主桁架强度、刚度（变形≤跨径1/400）、稳定性（抗倾覆安全系数≥2.0），吊带、销轴等关键部件的疲劳寿命。
2. 材料与加工质量
钢材需采用Q345B及以上牌号，严禁使用锈蚀、裂纹或不合格钢材；焊接工艺需符合《钢结构工程施工质量验收标准》（GB 50205-2020），焊缝需探伤检测（一级焊缝100%超声波探伤）。
关键部件（如滑道、锚固系统）需进行荷载试验验证，确保实际承载能力≥设计值的1.2倍。
二、安装与调试阶段安全控制
1. 安装前准备

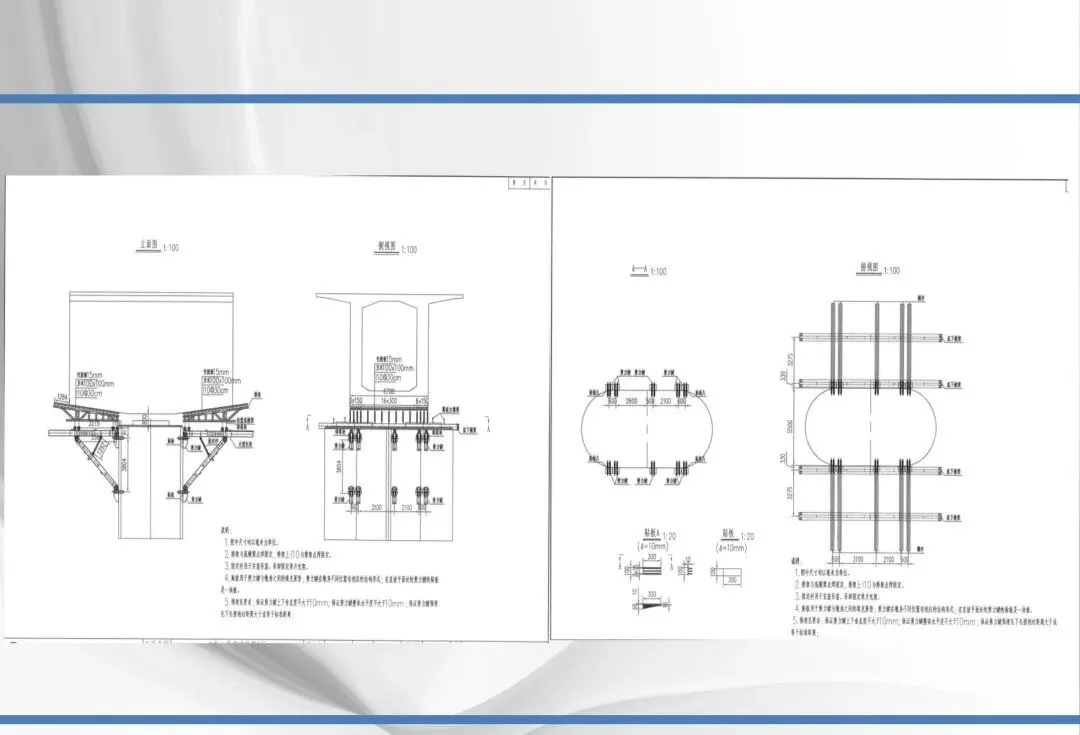

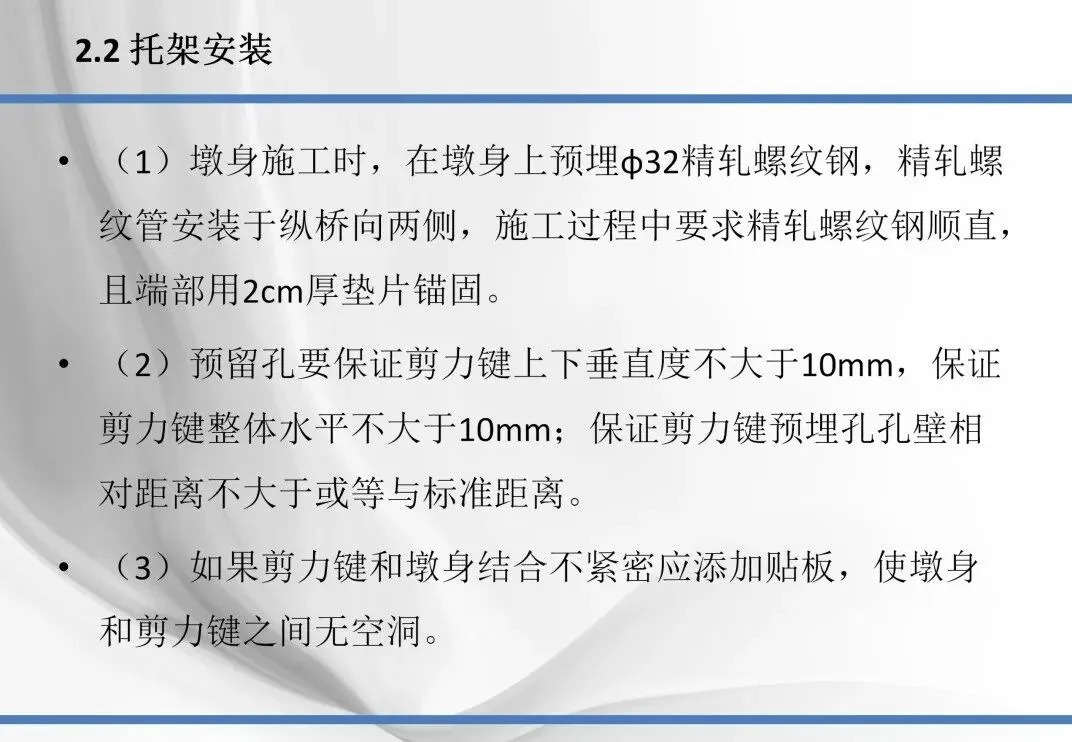

墩身混凝土强度需≥设计值的90%（或按规范要求），预埋件（如锚固螺栓、滑道预埋筋）位置偏差≤5mm，标高偏差≤10mm。
施工区域设置警戒区，高空作业人员需佩戴双钩安全带，配备防坠器；吊装设备（如汽车吊、塔吊）需验收合格，吊具索具检查无损伤。
2. 安装过程控制
主桁架安装：采用“对称拼装、逐步固定”原则，每安装一段需检查节点连接（高强度螺栓扭矩达标）、临时支撑稳定性，禁止超载堆载。

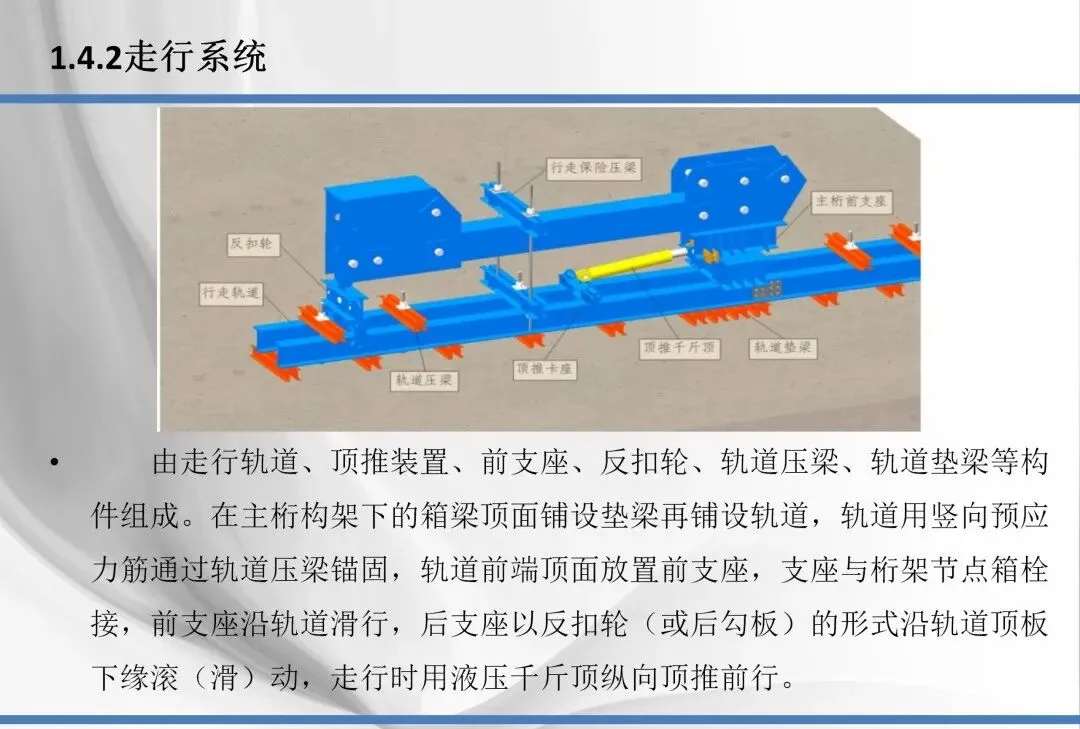

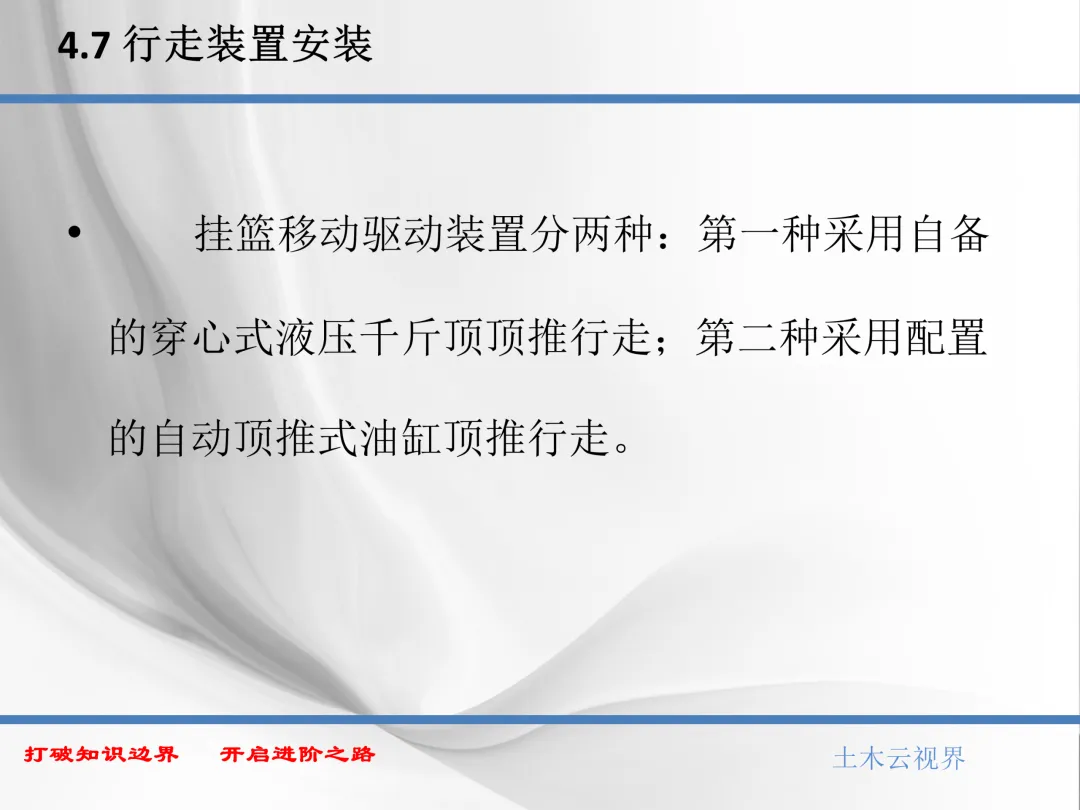

行走系统安装：滑道需调平（水平误差≤2mm），反力装置（如预埋精轧螺纹钢）与滑道接触紧密，限位装置（防止挂篮倾覆）齐全有效。

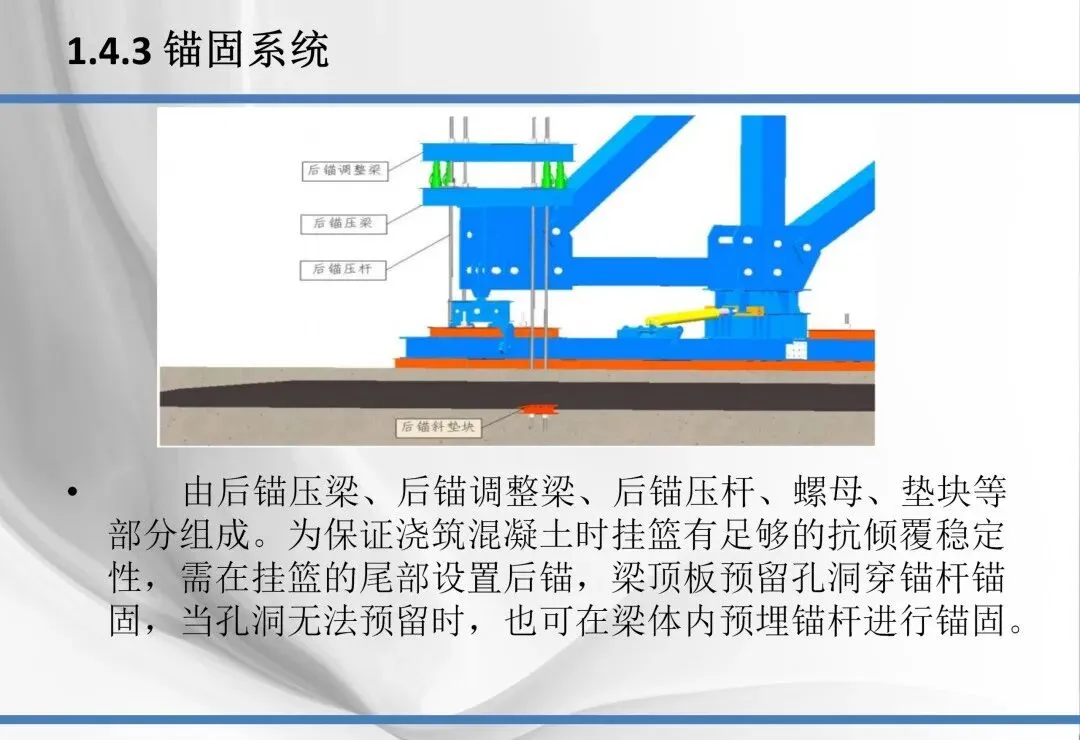

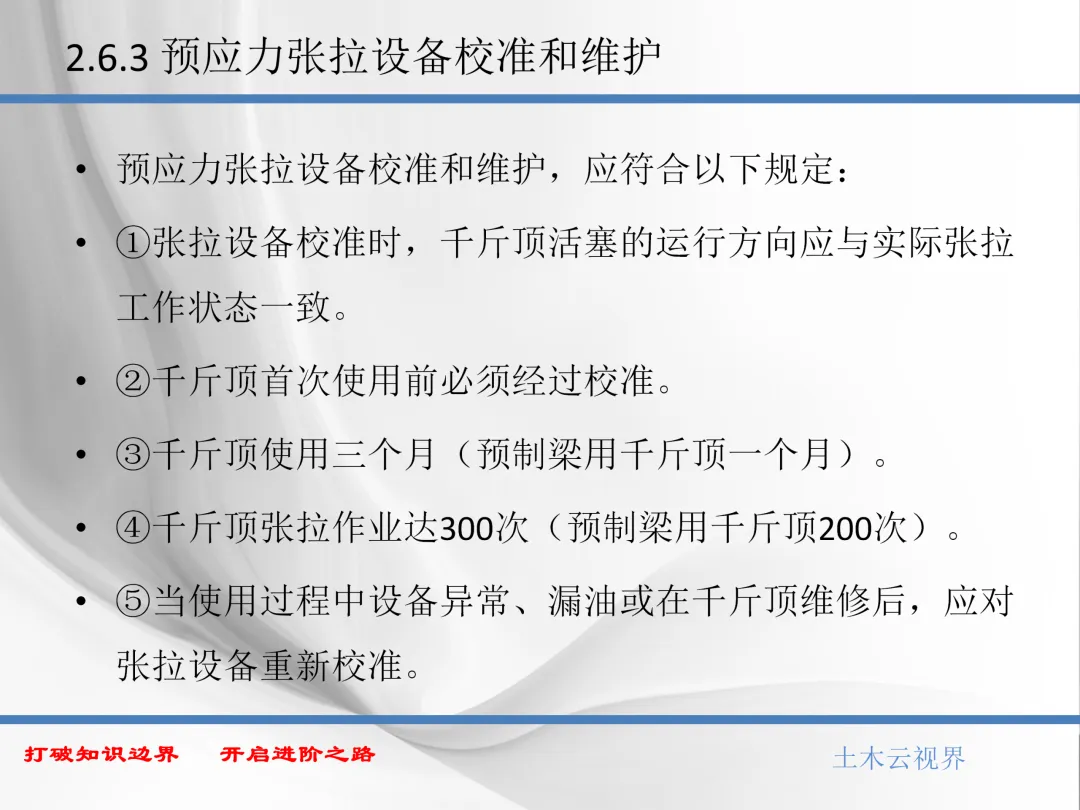

锚固系统安装：后锚吊带（或精轧螺纹钢）需与梁体预埋件垂直，张拉锁定后检查伸长量是否符合设计（误差±5%），严禁单侧超载锚固。
3. 安装后验收
全面检查：结构无变形、焊缝无开裂、螺栓无松动；行走系统空载试运行平稳（无卡阻），液压系统（若有）无泄漏。
荷载试验：按设计荷载的1.2倍进行静载试验，测量挂篮变形值，确认符合设计要求后方可投入使用。

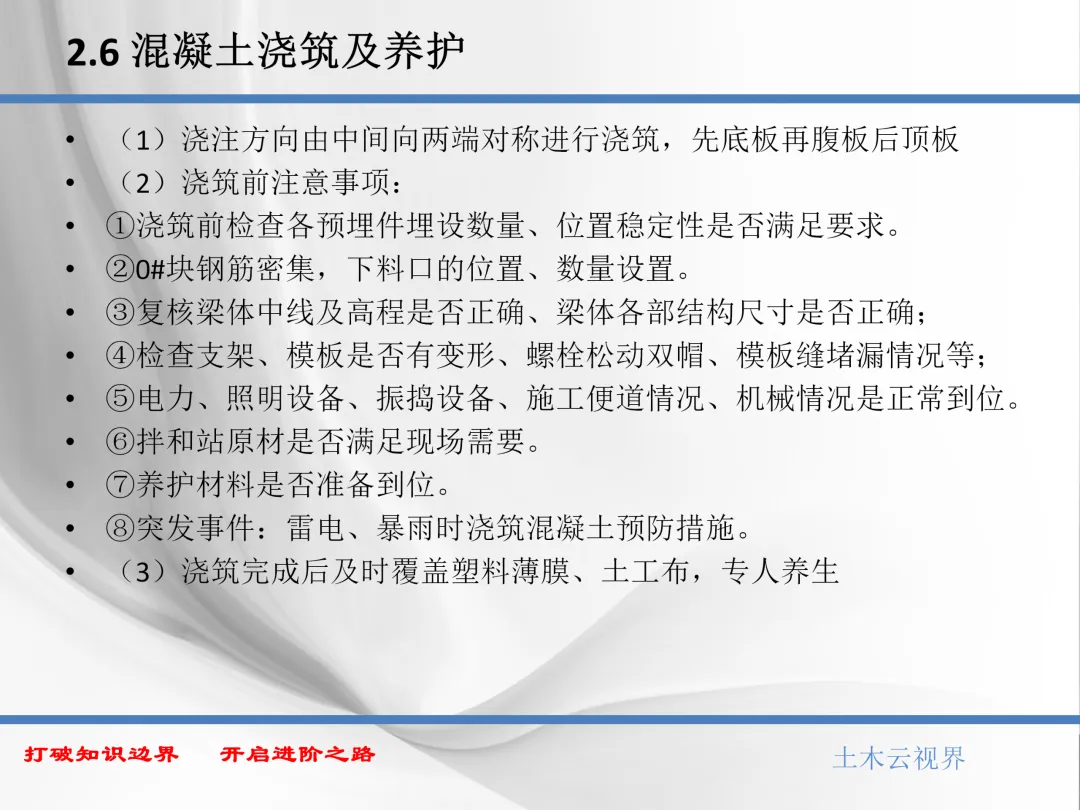

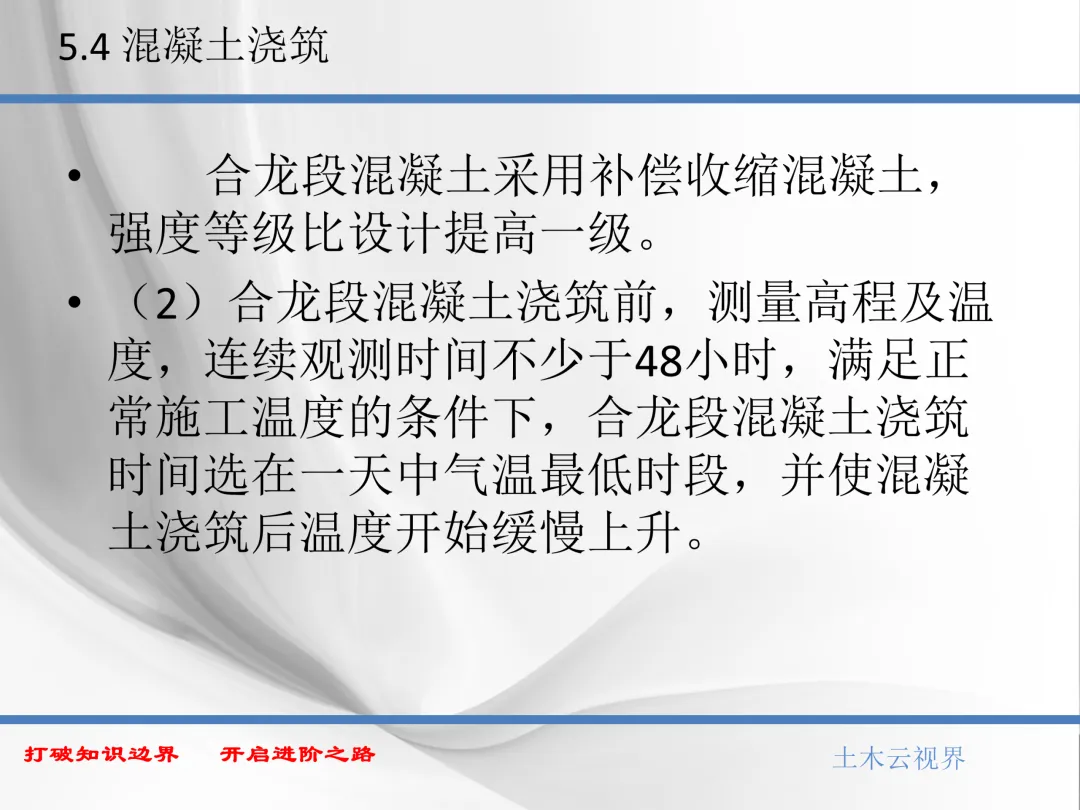

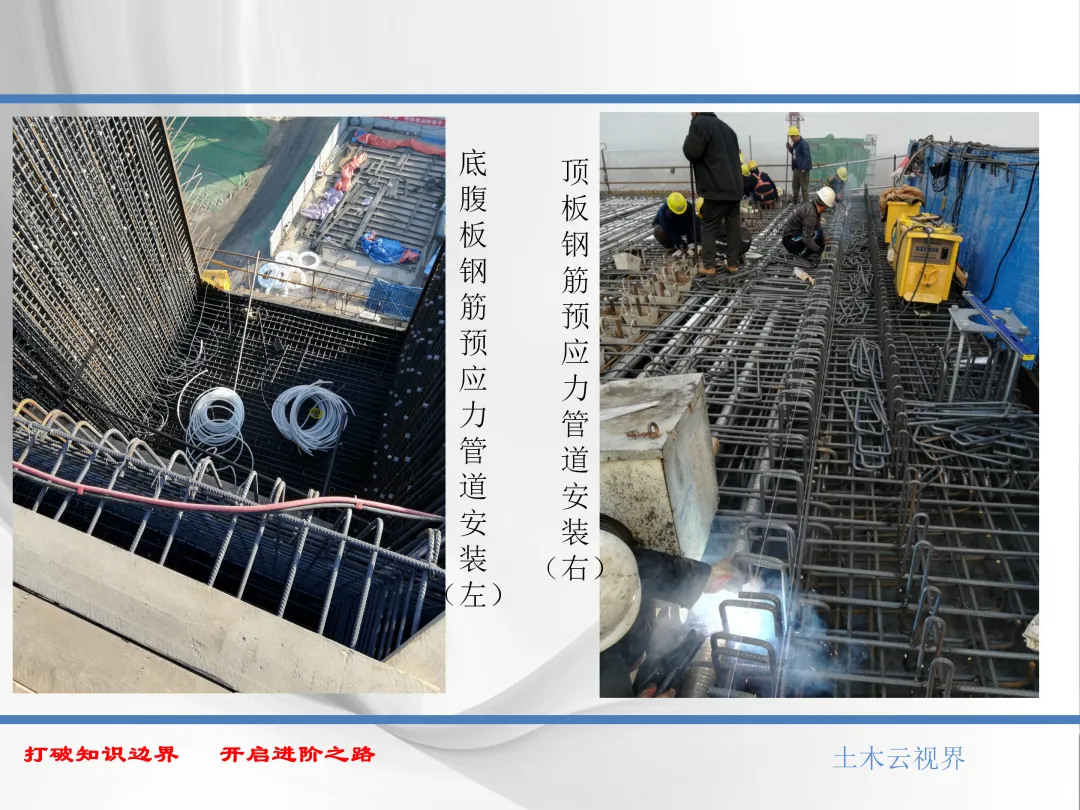

三、使用与混凝土浇筑阶段安全控制

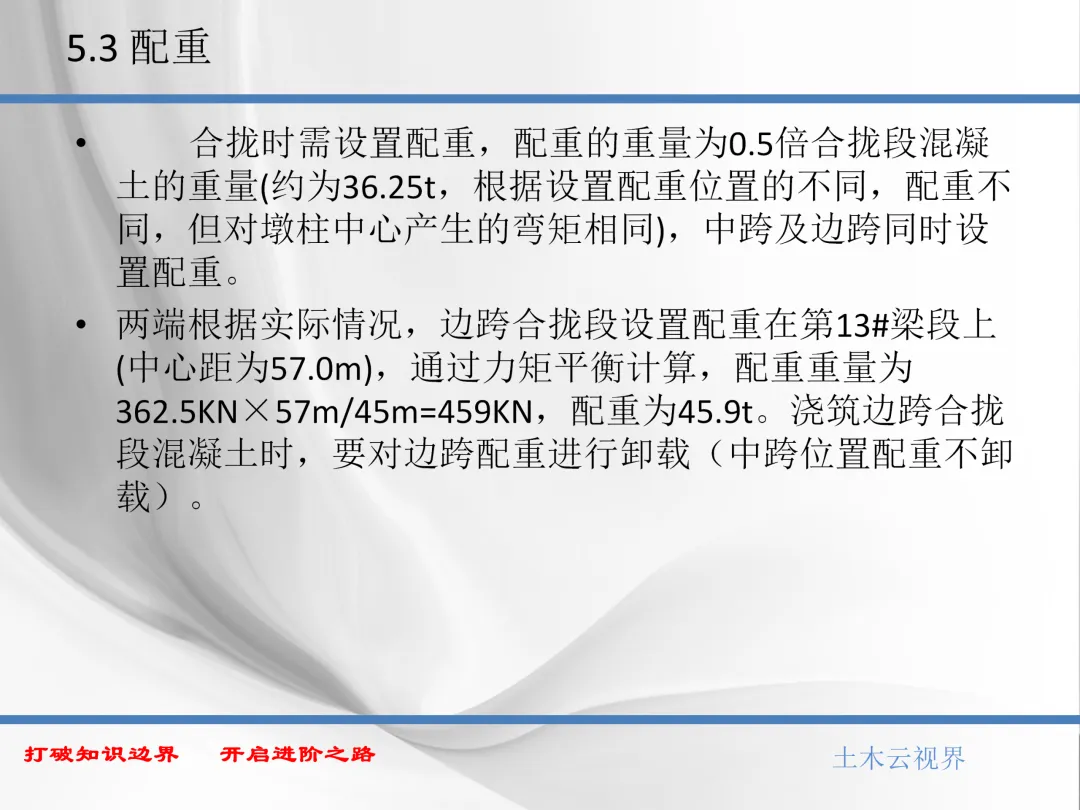

1. 荷载与工况控制
严格限制挂篮内材料堆放（如钢筋、模板），禁止超载（实际荷载≤设计值的90%）；混凝土浇筑时分层对称进行（单侧浇筑高度差≤30cm），避免偏心荷载。
遇大风（≥6级）、暴雨、大雾等恶劣天气，停止浇筑并固定挂篮（锁定行走轮、增设抗风缆）。

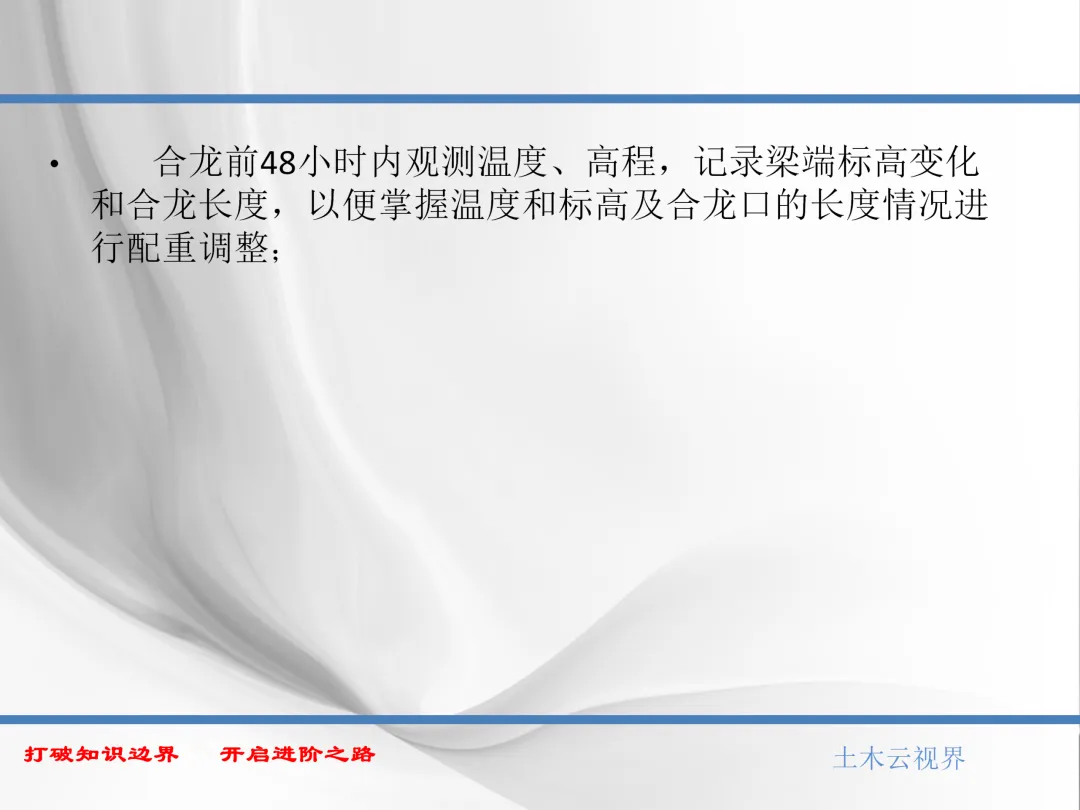

2. 实时监测与调整
监测内容：挂篮前端标高（偏差≤±10mm）、中线偏位（≤±5mm）、梁体混凝土应力（不超过设计值的80%）、挂篮变形（主桁架下挠≤设计值）。
若发现异常（如变形速率突然增大、应力超预警），立即停止浇筑，分析原因并加固（如增加临时支撑），严禁冒险施工。

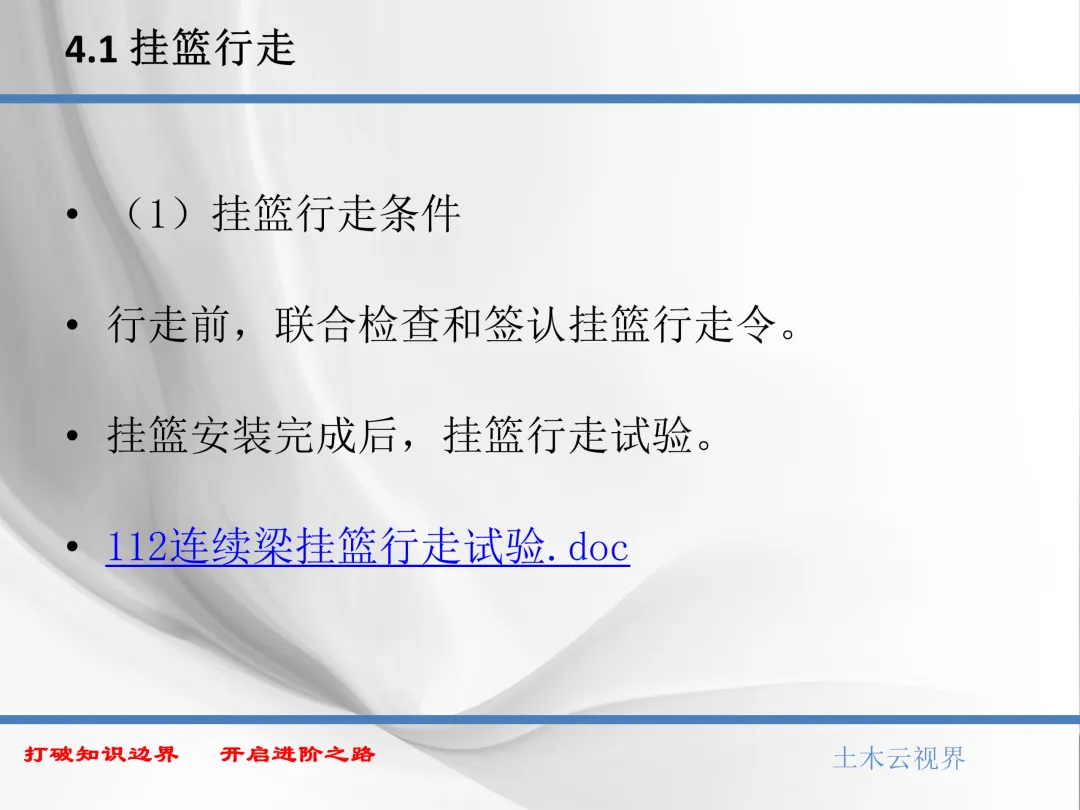

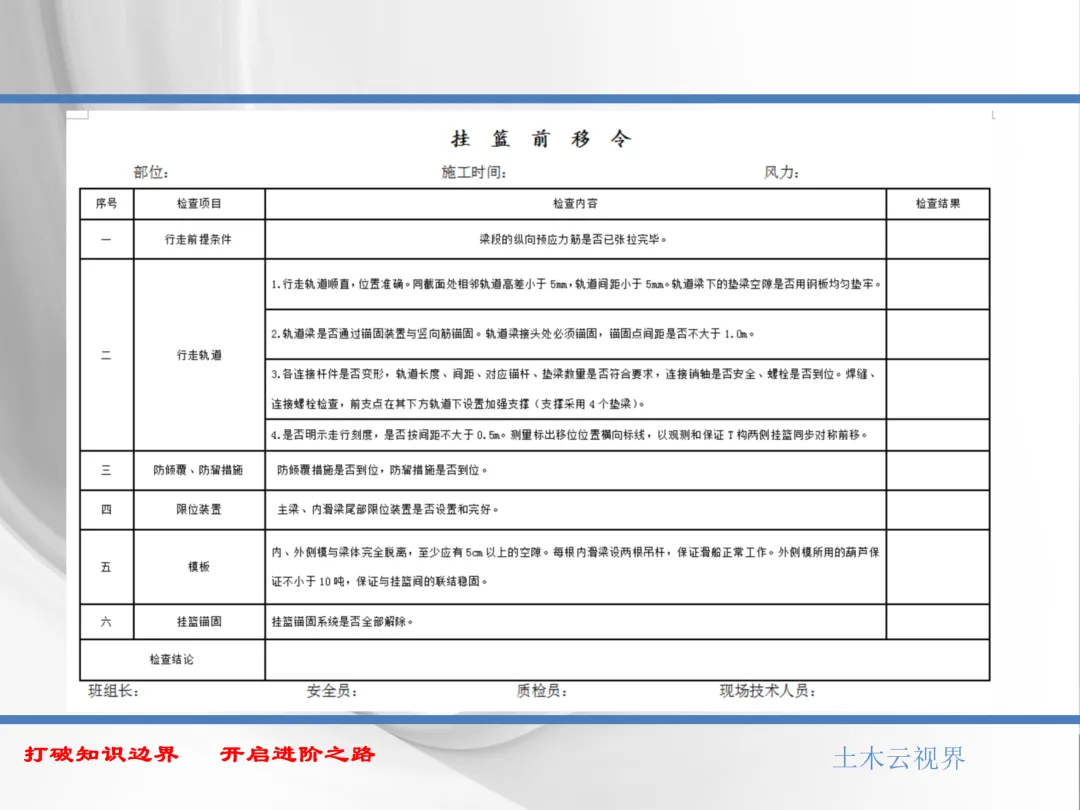

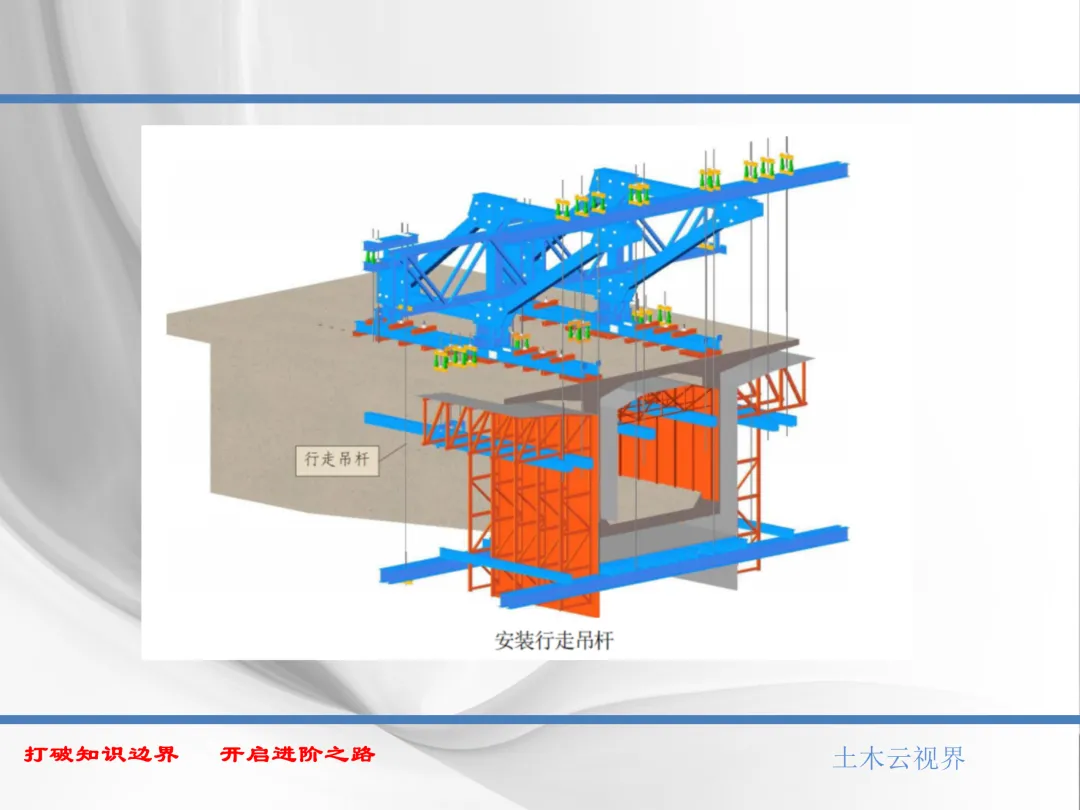

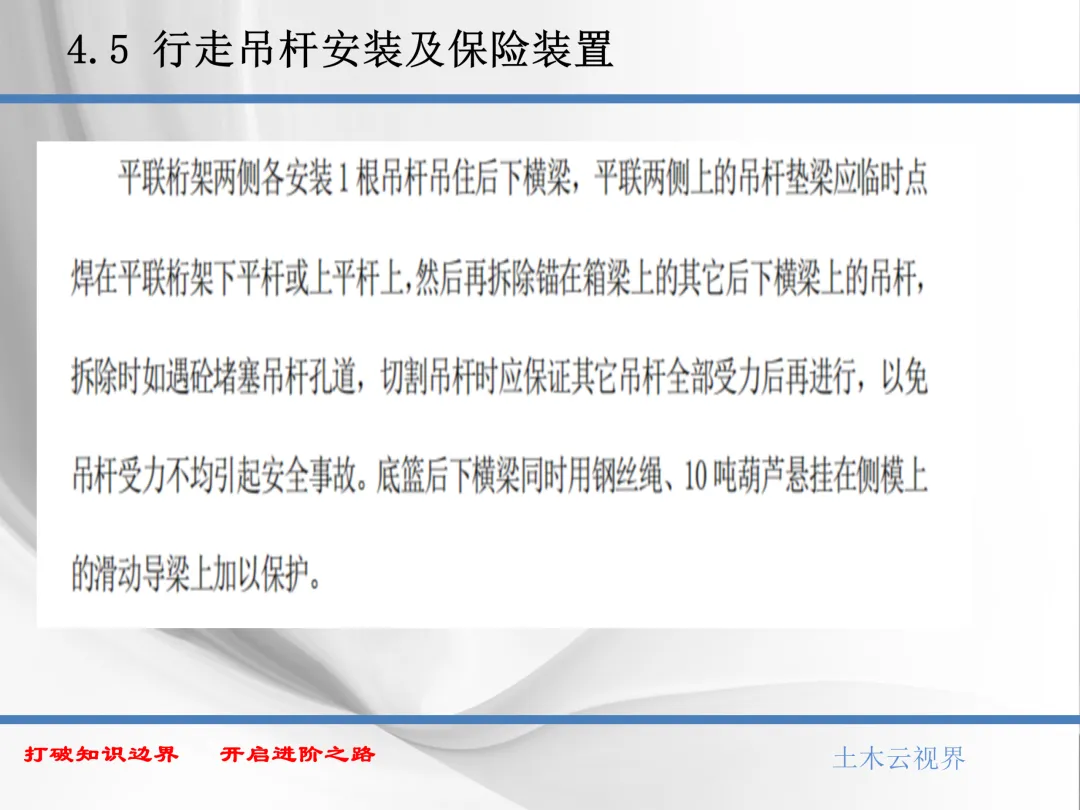

四、挂篮移动与调整阶段安全控制

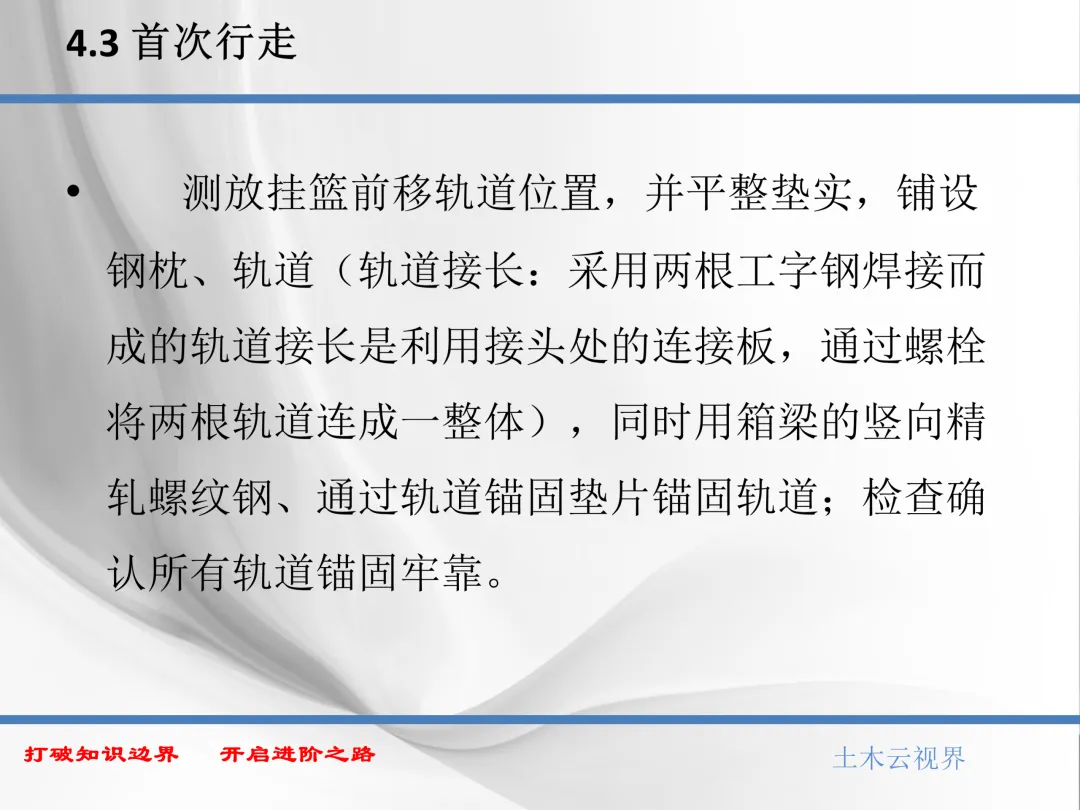

1. 移动前准备

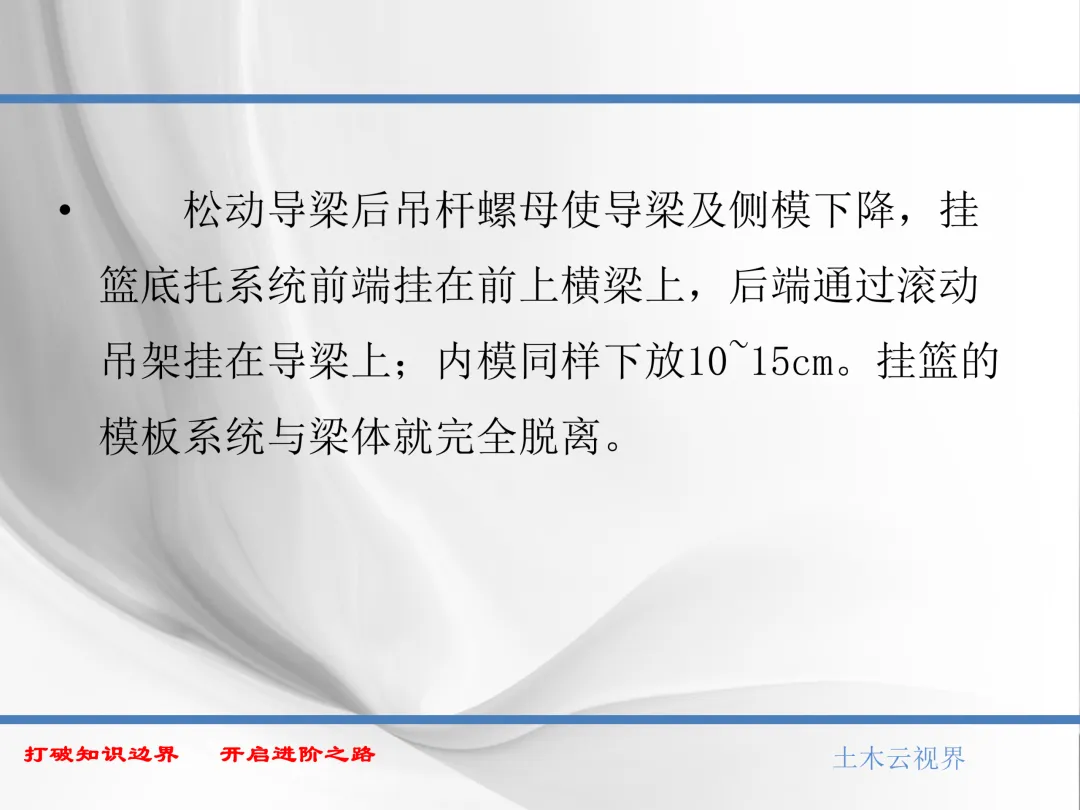

确认梁体混凝土强度≥设计值的80%（或按规范要求），已浇筑段预留孔封锚完成；解除挂篮与梁体的临时连接（如底模架拉杆）。
清理滑道表面杂物，涂抹润滑脂（如二硫化钼），检查牵引设备（如倒链、千斤顶）性能，设置反拉装置（防止挂篮前冲）。

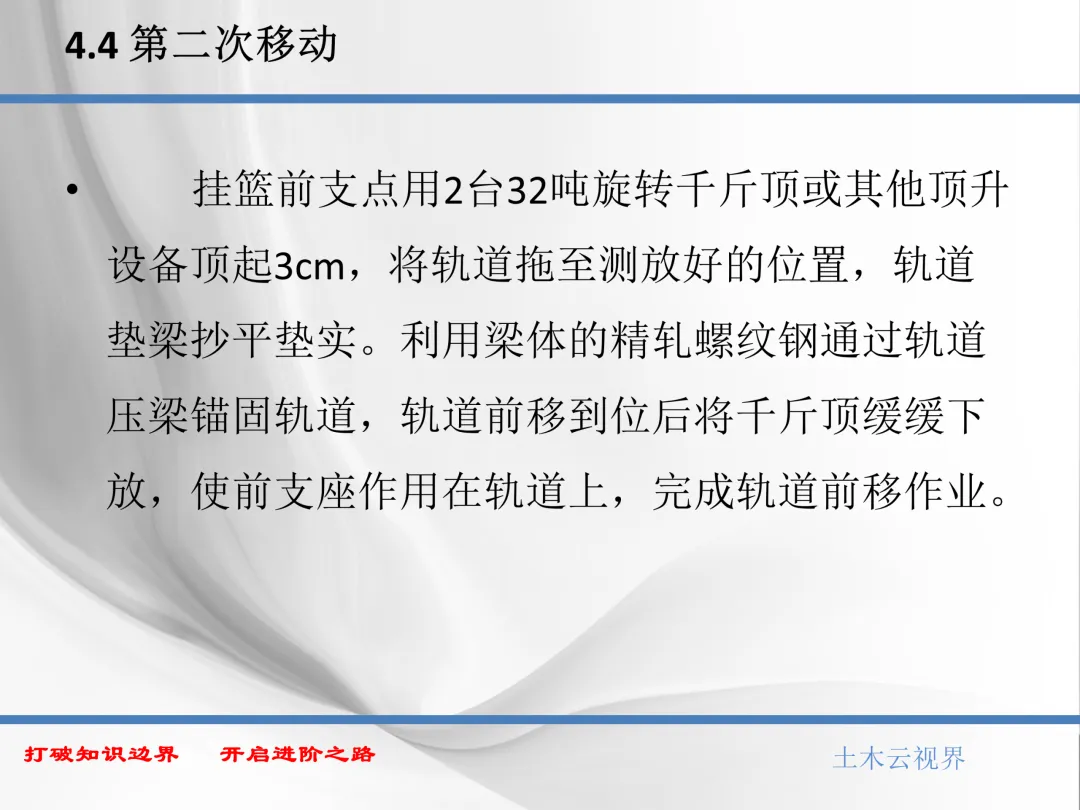

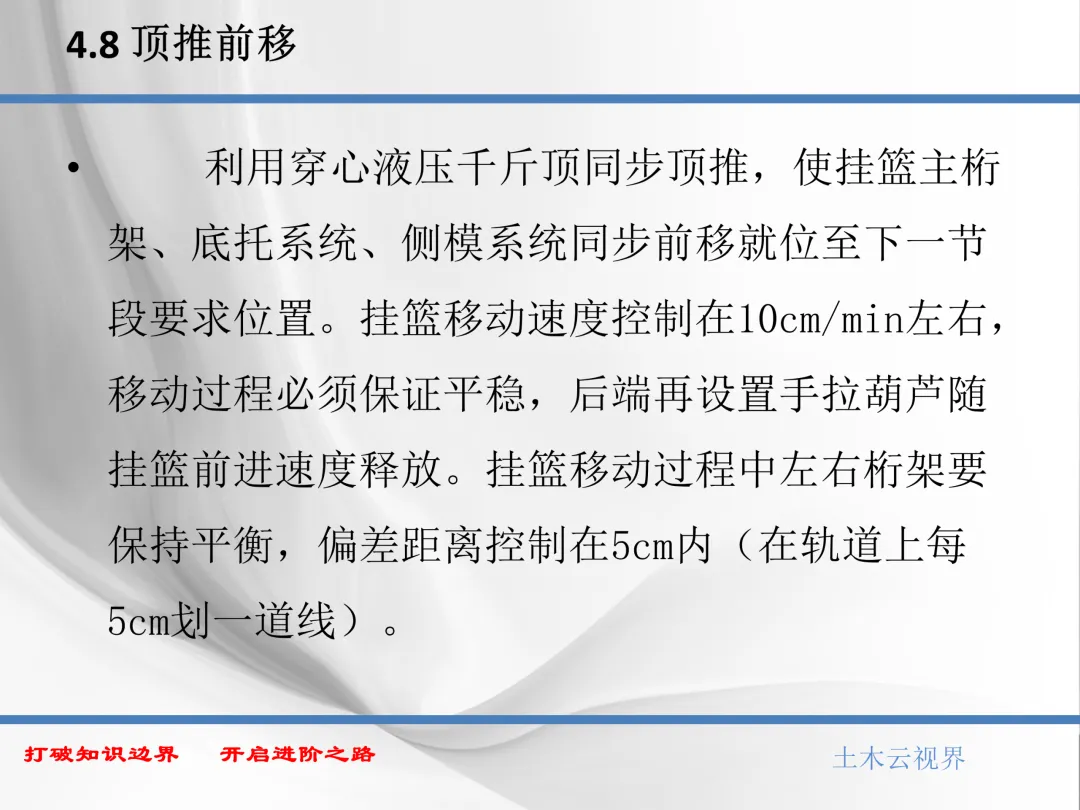

2. 移动过程控制
采用“慢速、对称、同步”原则，单侧移动速度≤5cm/min，两侧位移差≤2cm；设专人指挥，随时监测挂篮姿态（倾斜度≤0.5%）。

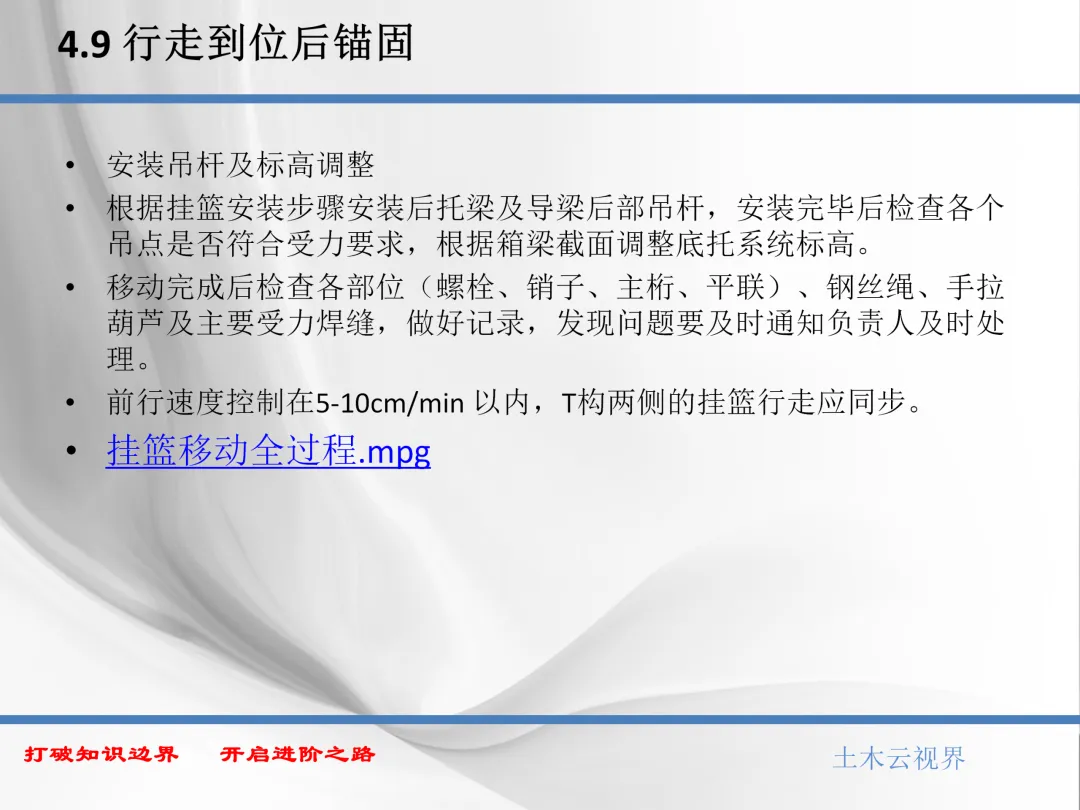

移动至新位后，立即锁定后锚（吊带张拉力达标）、调整底模标高（按监控指令），并检查行走系统是否脱空（禁止未锁定状态下作业）。
五、拆除与退场阶段安全控制
1. 拆除条件

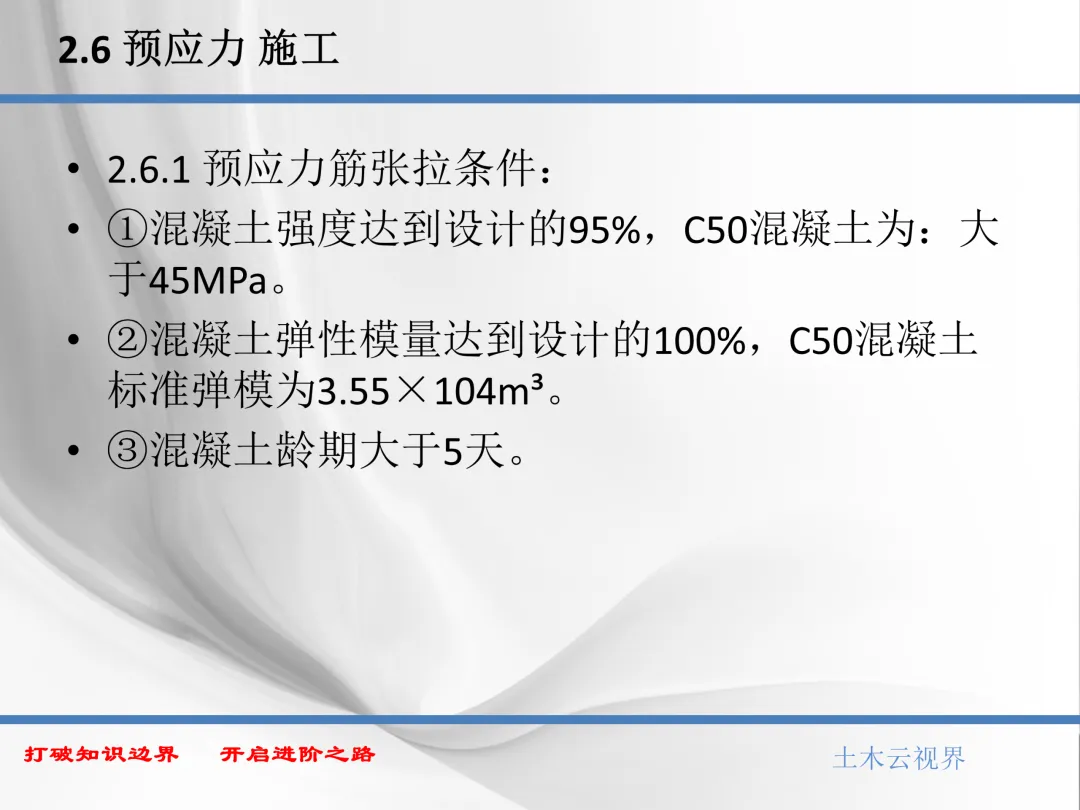

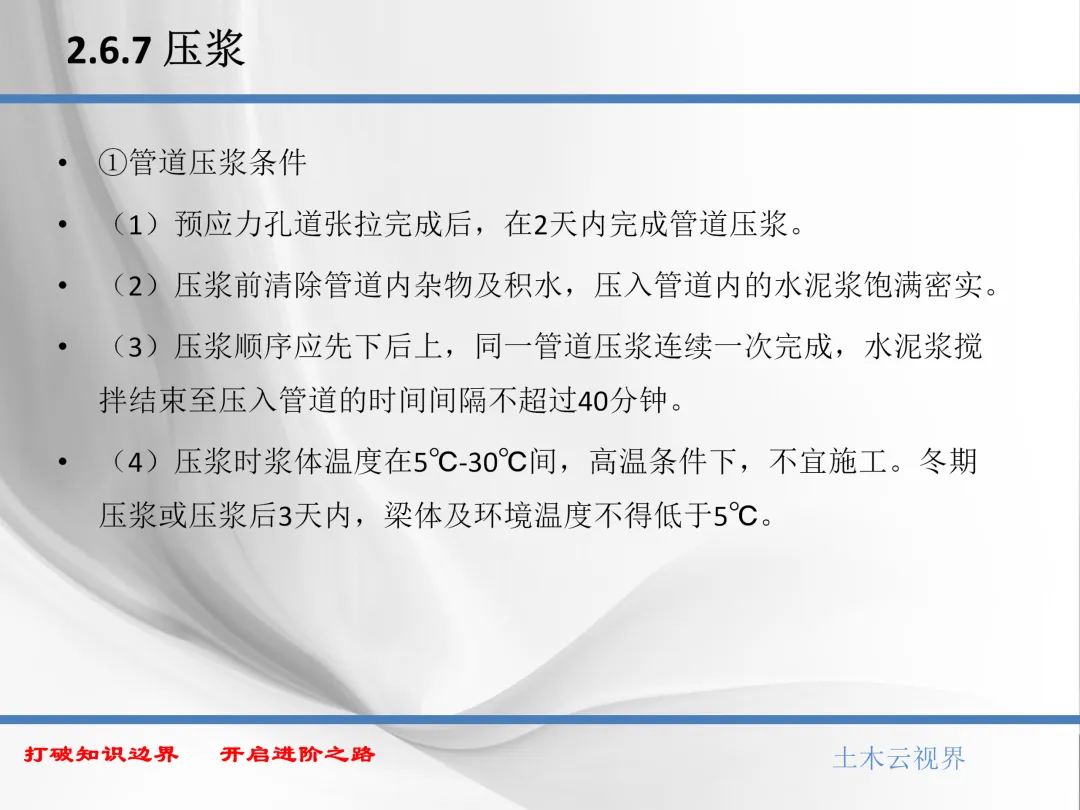

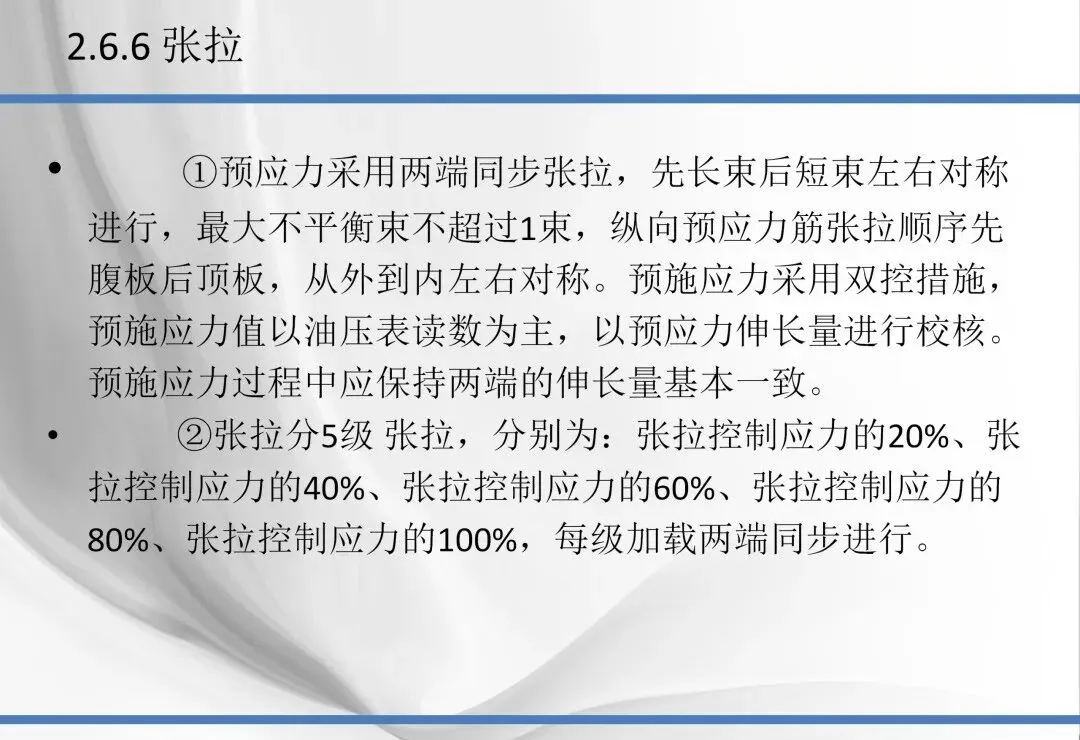

梁体混凝土强度≥设计值的100%，且完成预应力张拉、压浆；挂篮内无残留材料、设备。
2. 拆除流程

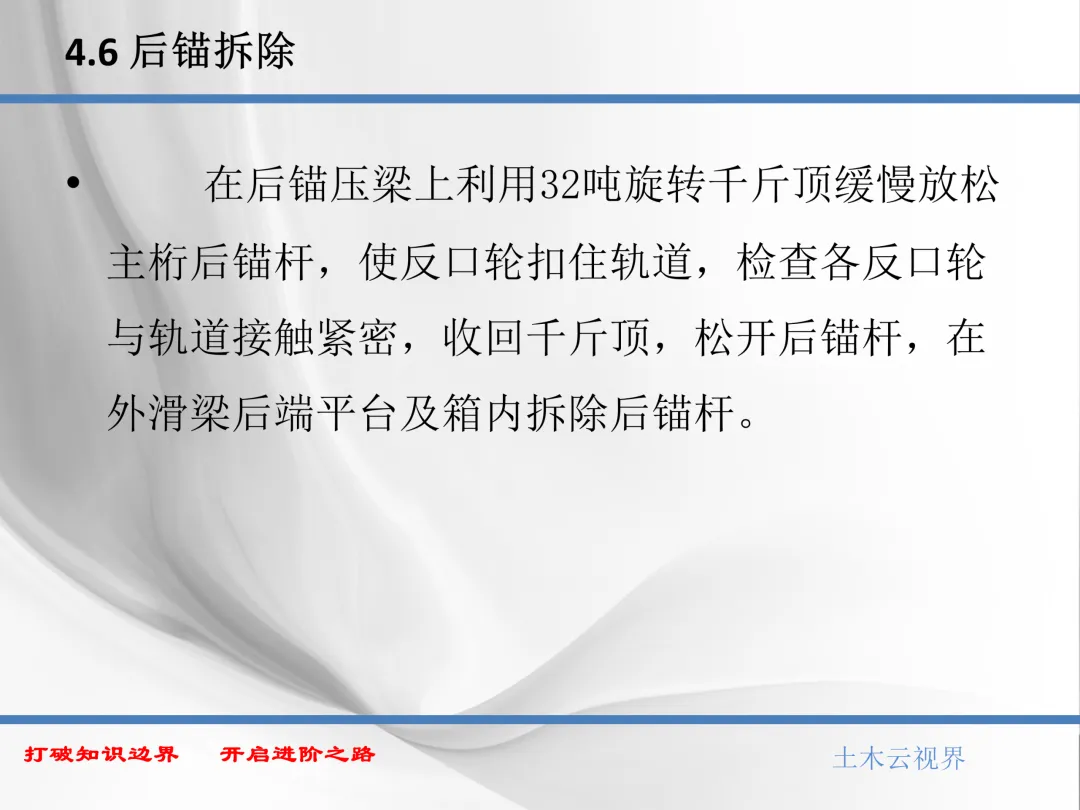

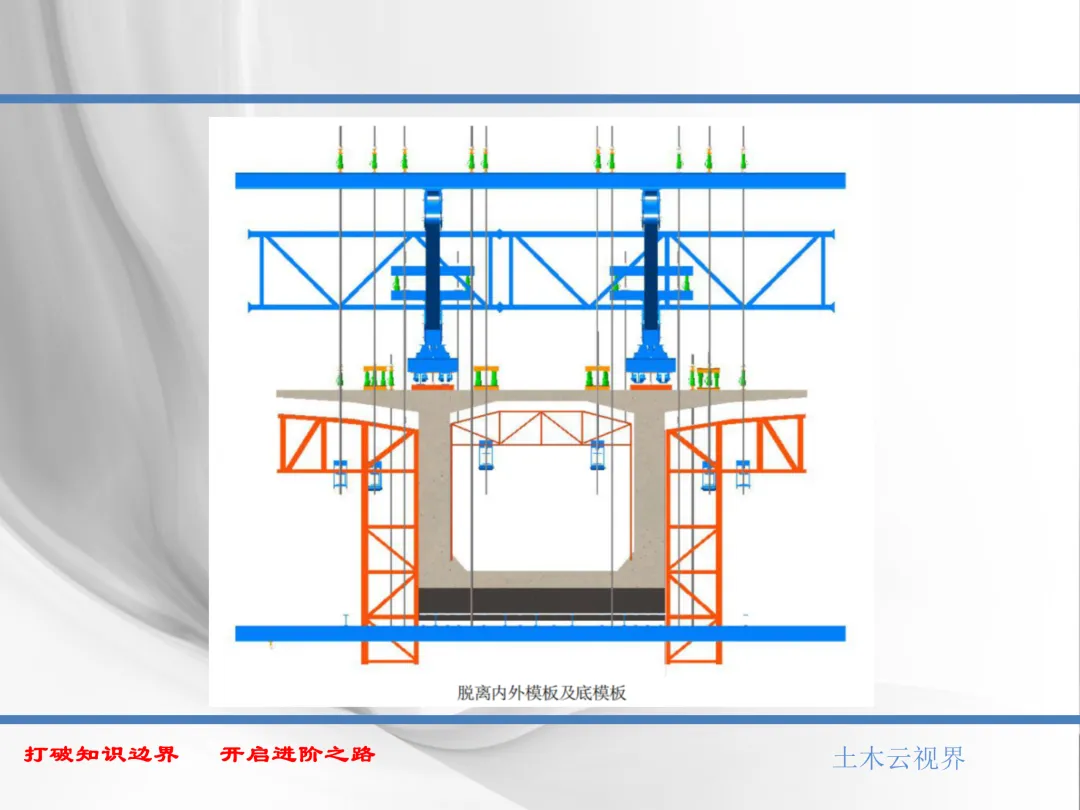

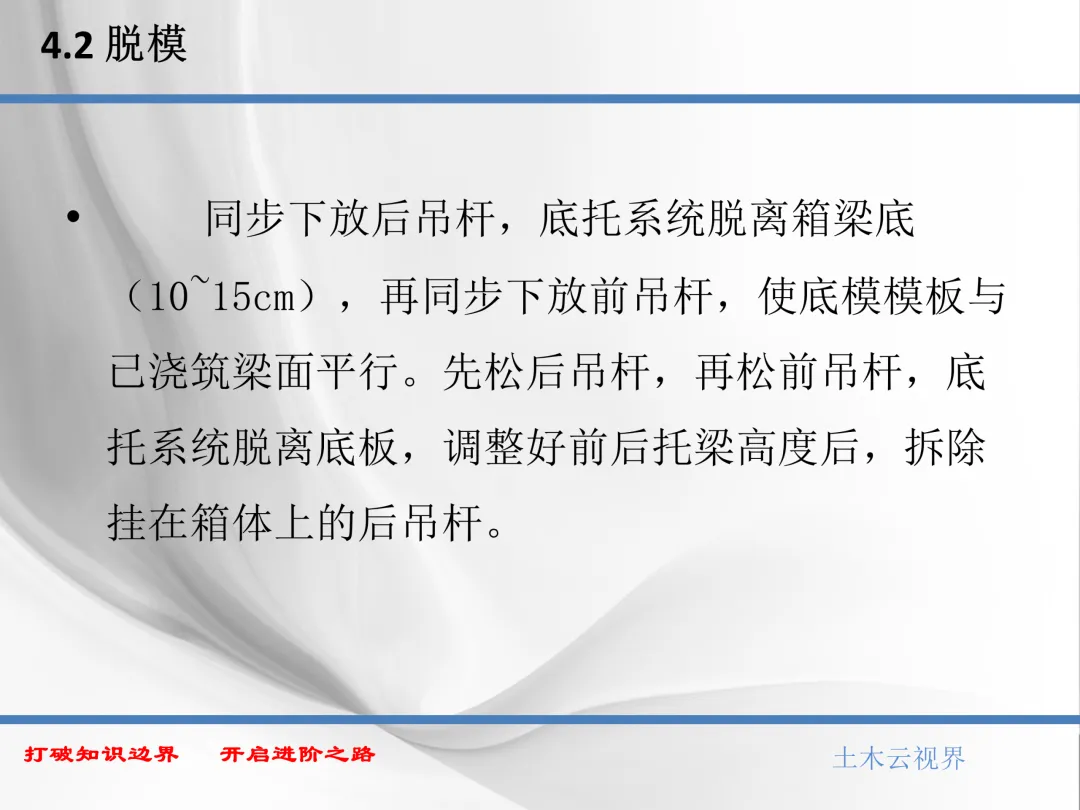

按“先装后拆、对称拆除”原则，先拆除底模、侧模，再拆除主桁架；液压挂篮需先回收油缸压力，人工配合拆卸螺栓。
大件吊装（如主桁架）需使用专用吊具，吊点需验算（钢丝绳夹角≤60°），下方严禁站人；拆除的材料分类堆放，及时清运。
六、其他关键安全措施
人员管理：操作人员需经培训考核（持证上岗），明确岗位职责；每日班前会交底（风险点、应急措施）。
应急管理：制定挂篮失稳、构件断裂、人员坠落等专项预案，配备急救物资（如担架、止血带），定期演练。
技术档案：建立挂篮设计图纸、验收记录、监测数据、维修台账等档案，确保可追溯性。
挂篮施工安全需贯穿“设计-安装-使用-拆除”全周期，重点控制结构稳定性、荷载均衡性、关键部件可靠性，通过严格的过程监控和应急准备，最大限度降低安全风险。

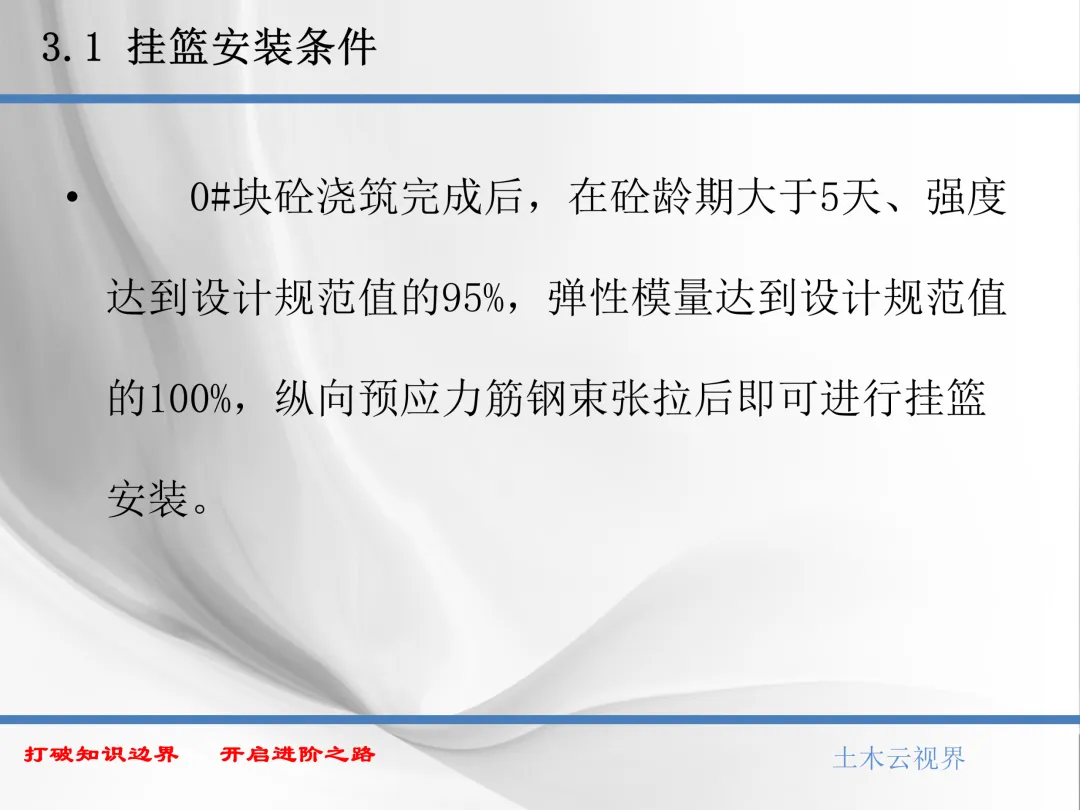

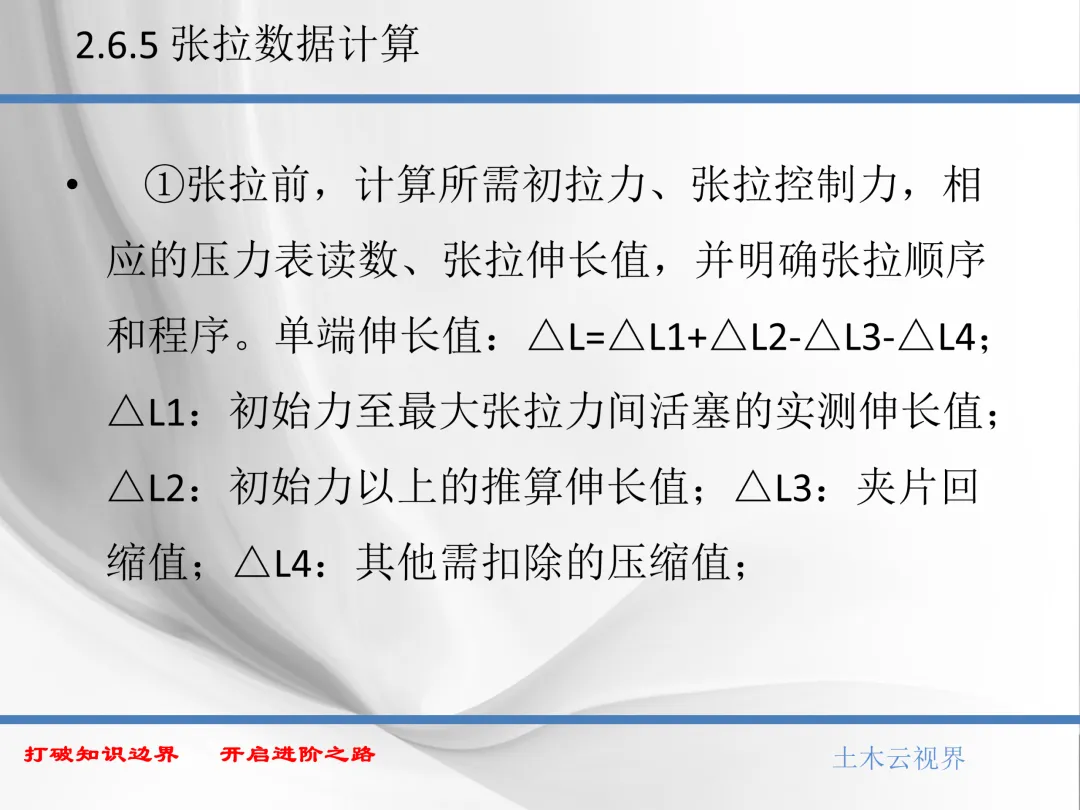

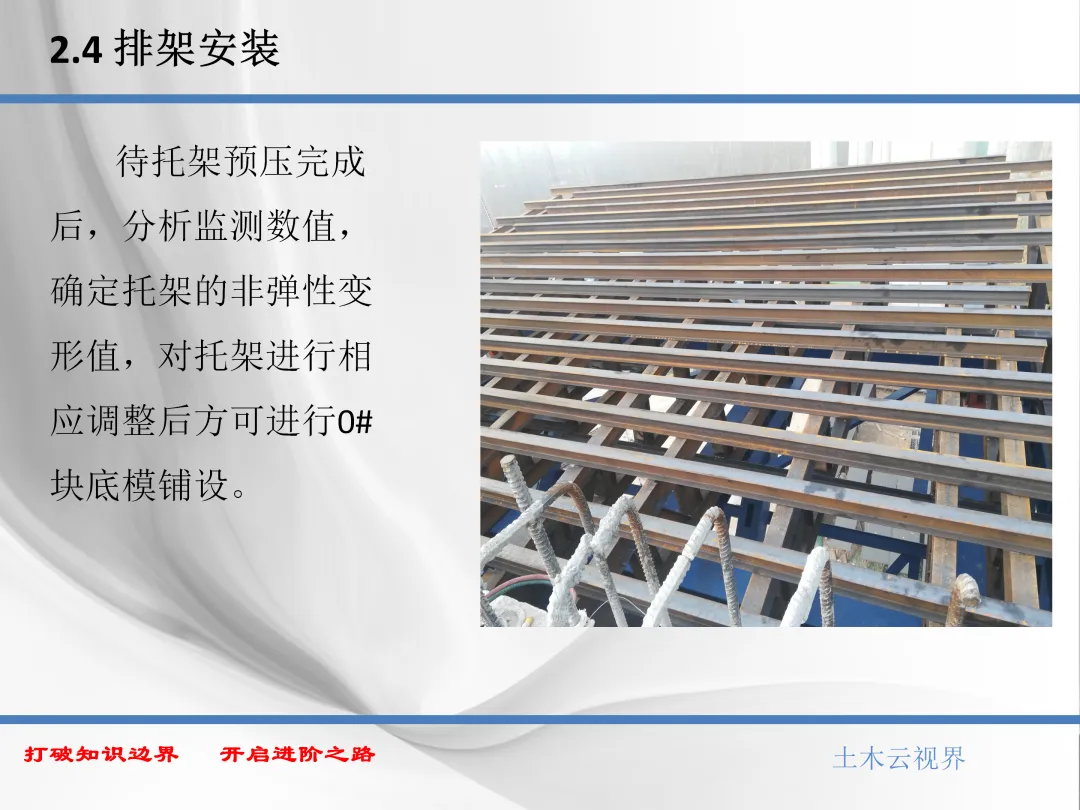

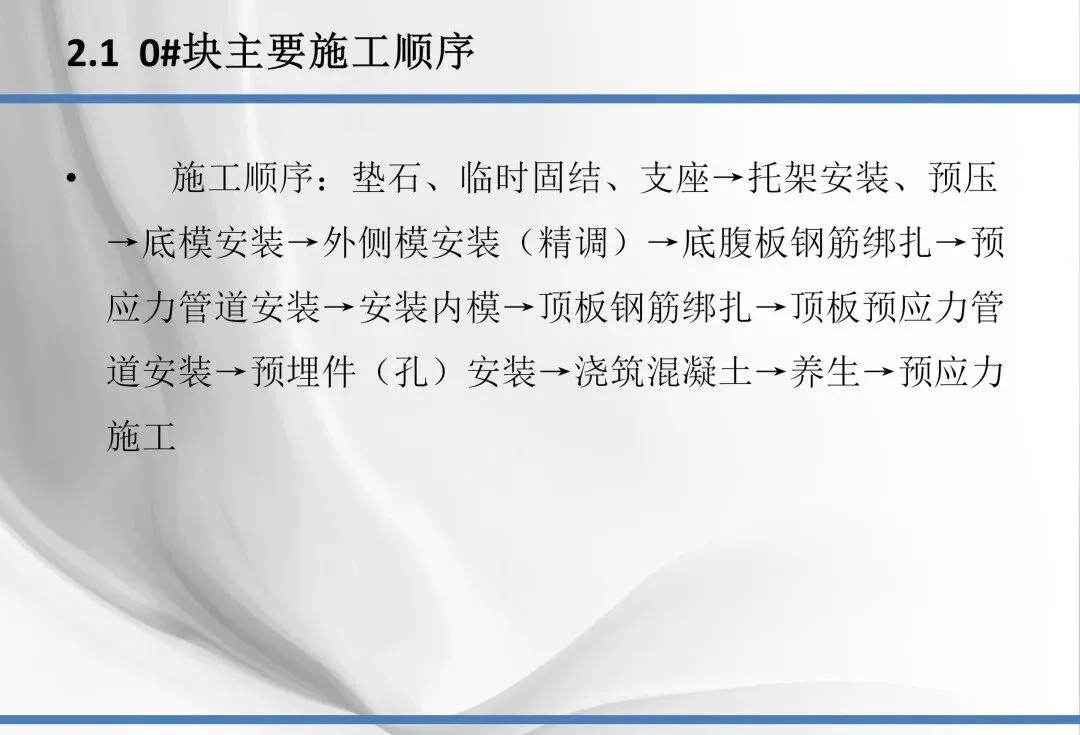

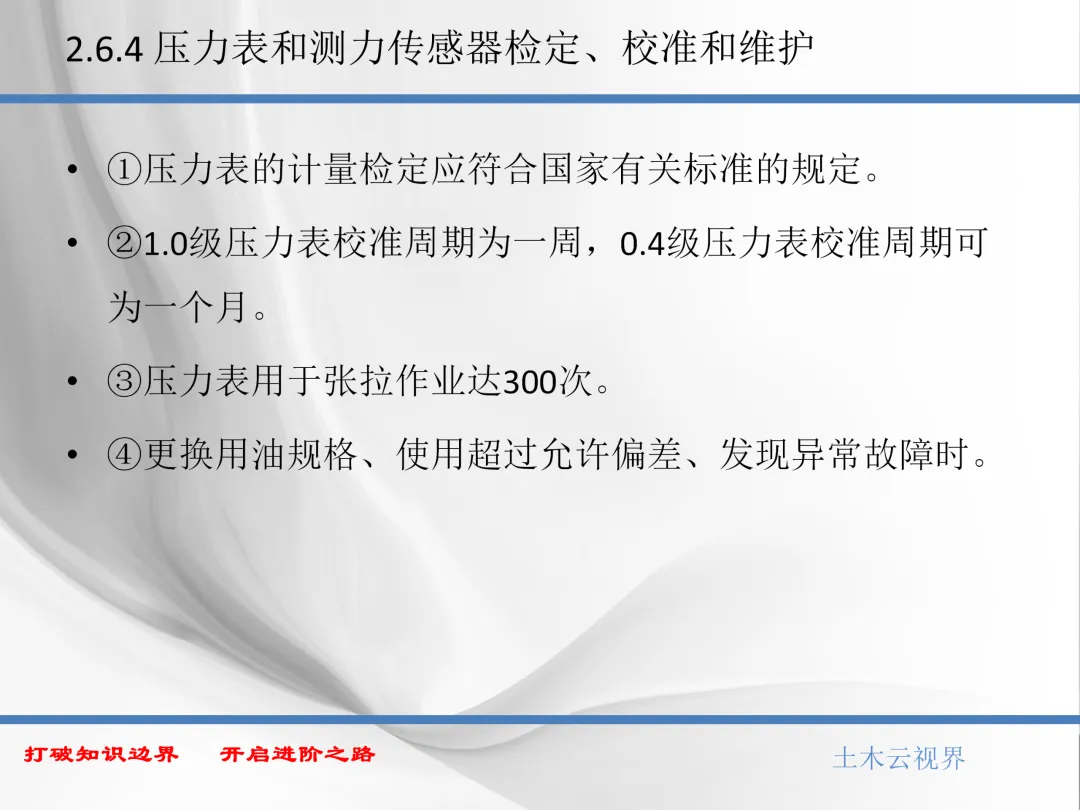

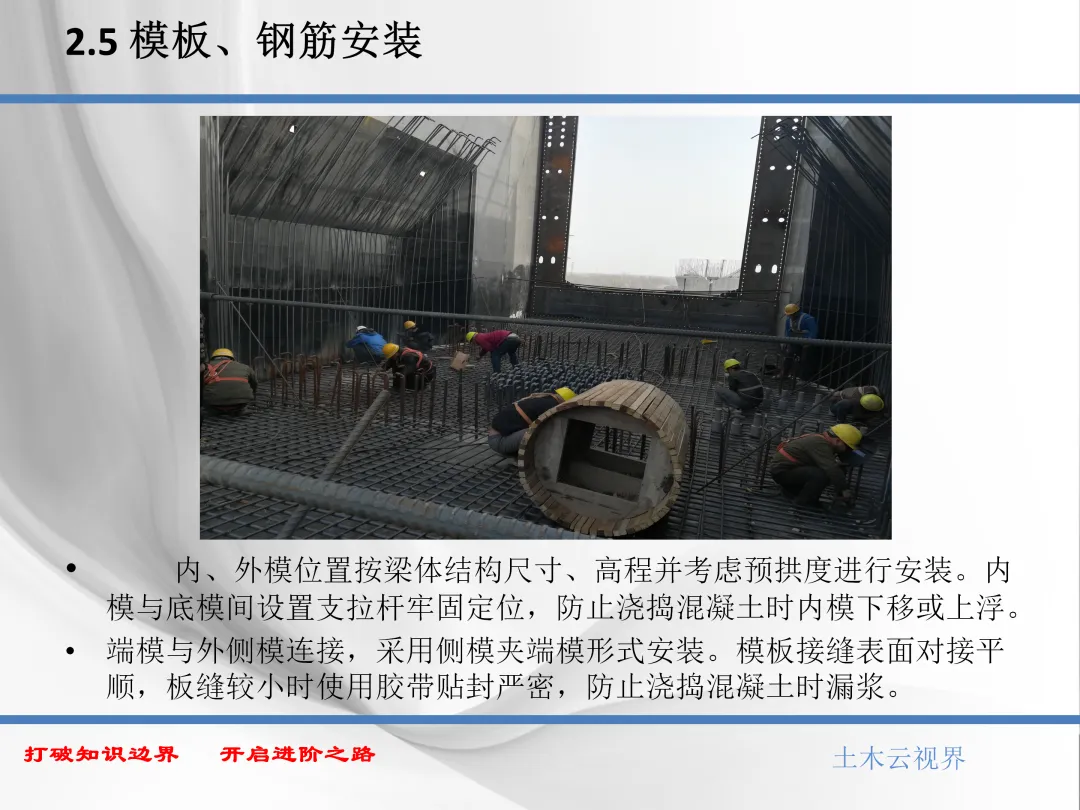

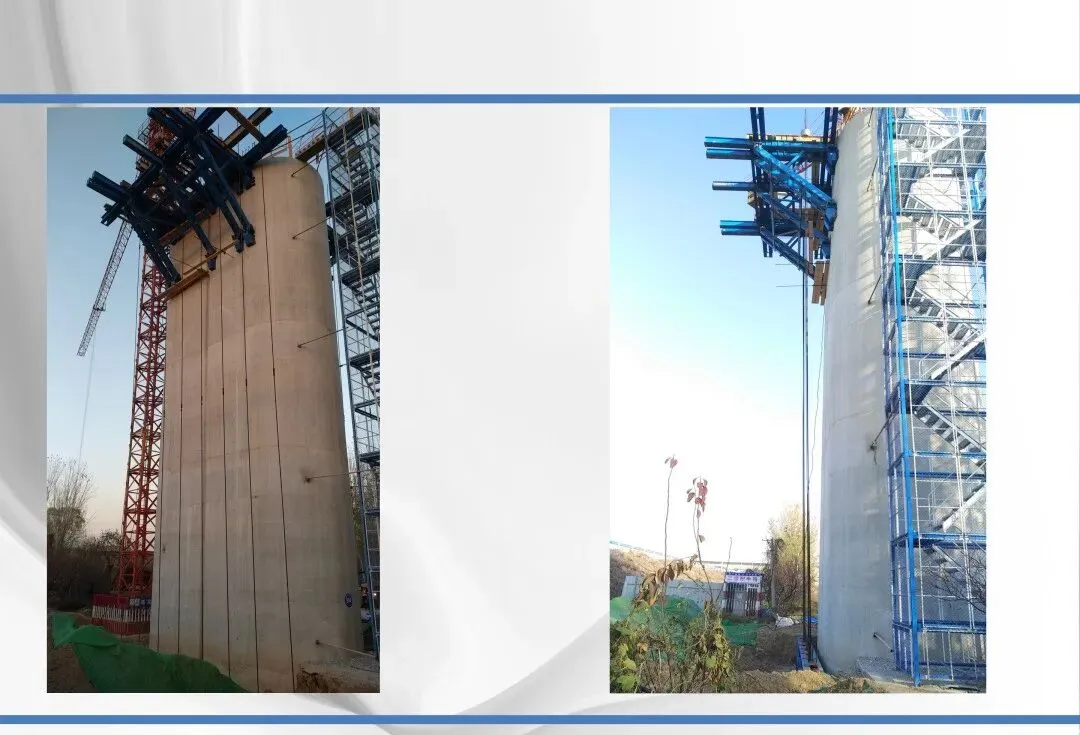

3.1 挂篮安装条件

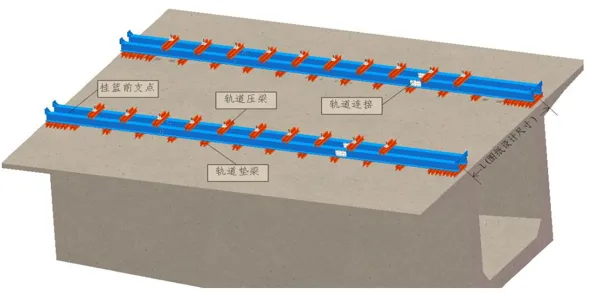

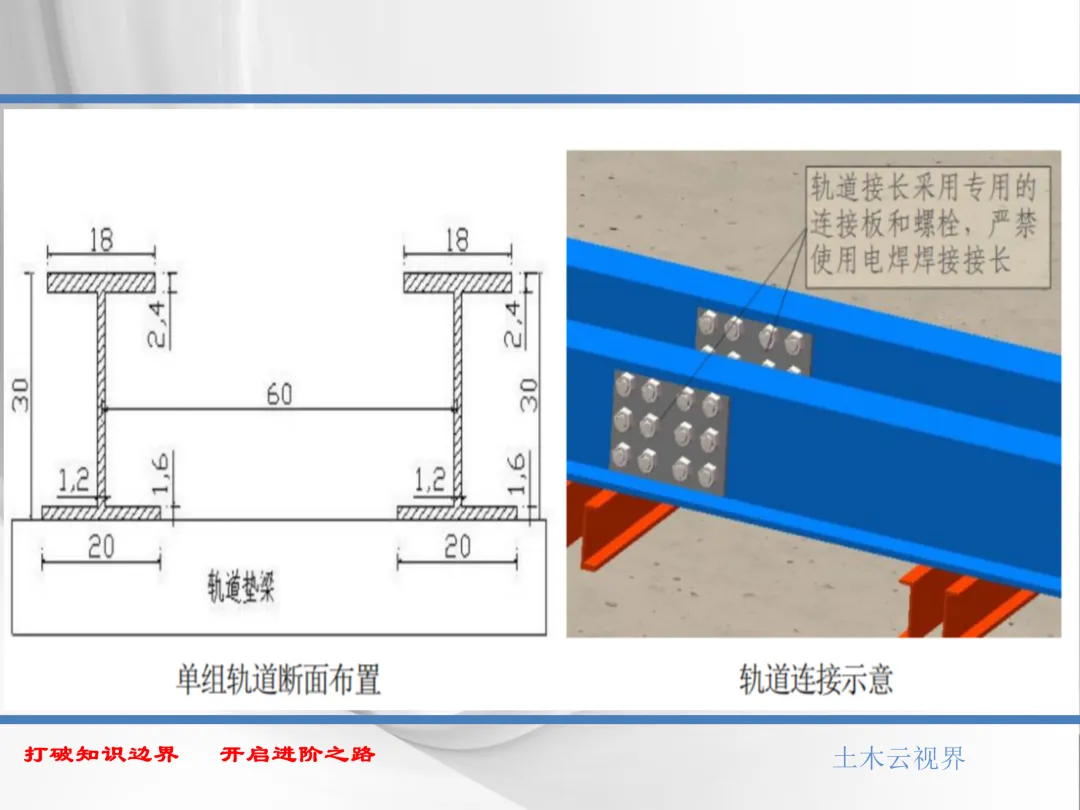

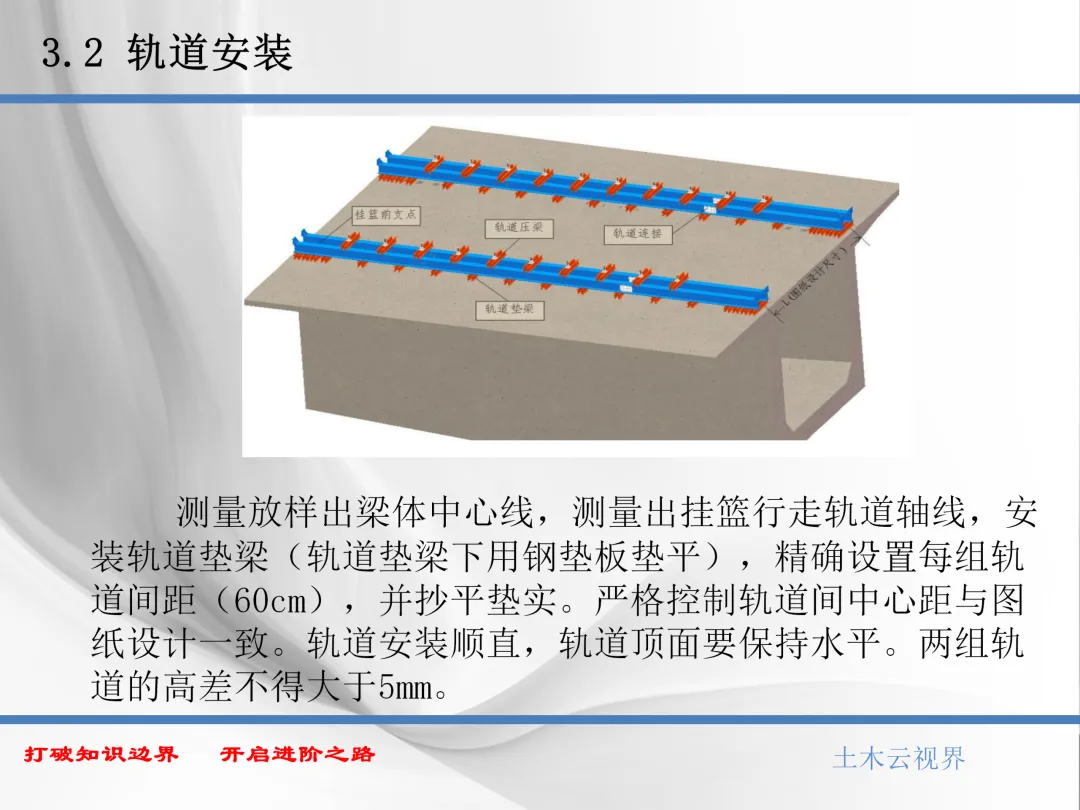

3.2 轨道安装

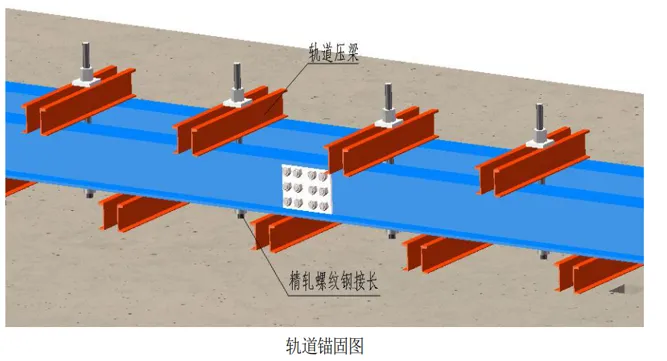

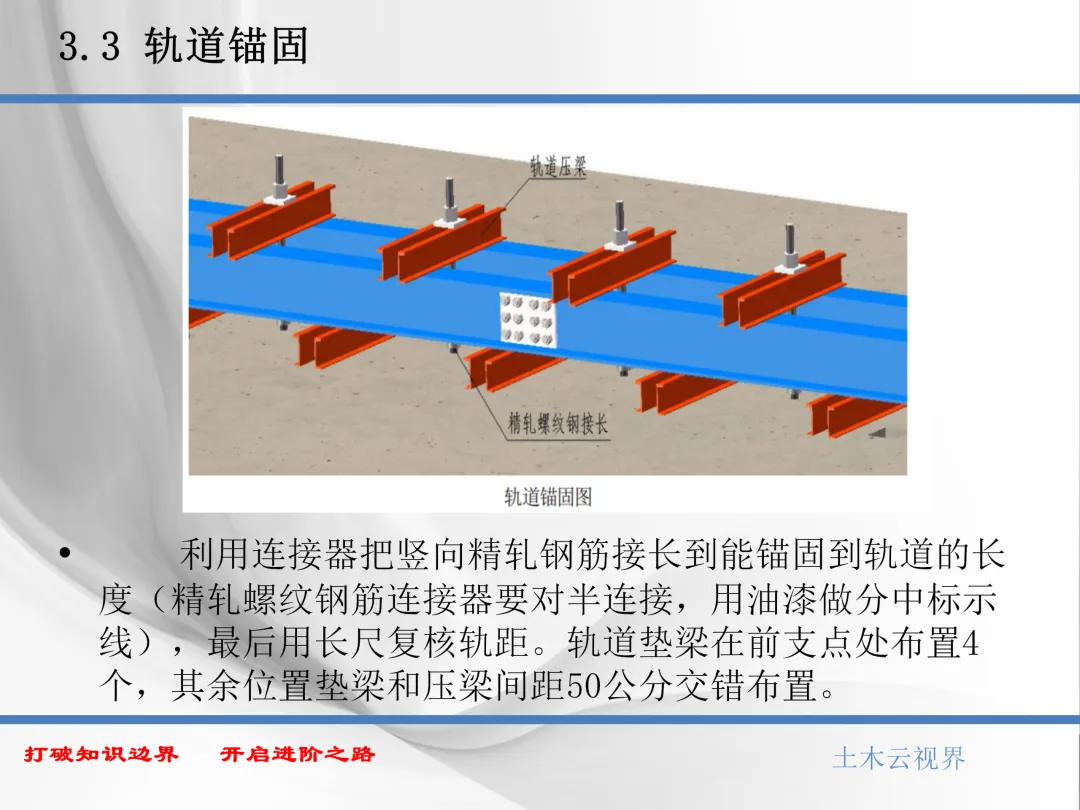

3.3 轨道锚固

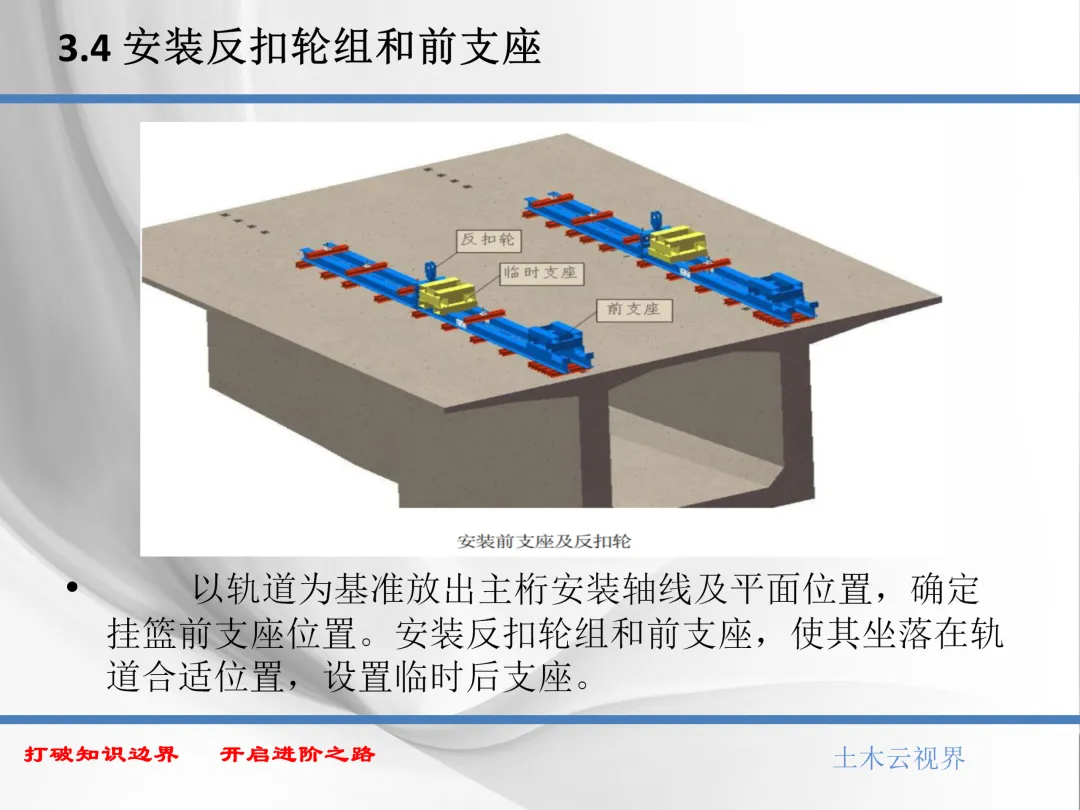

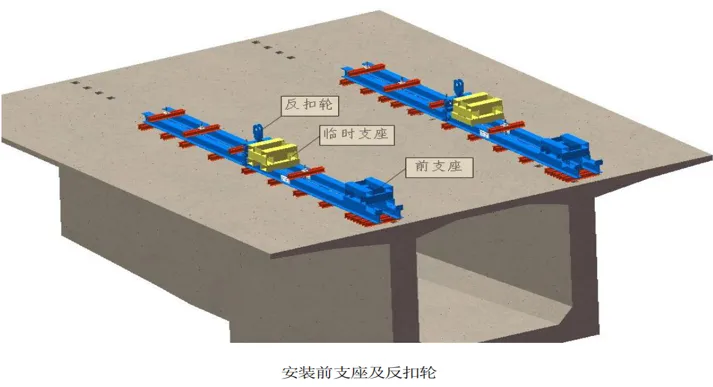

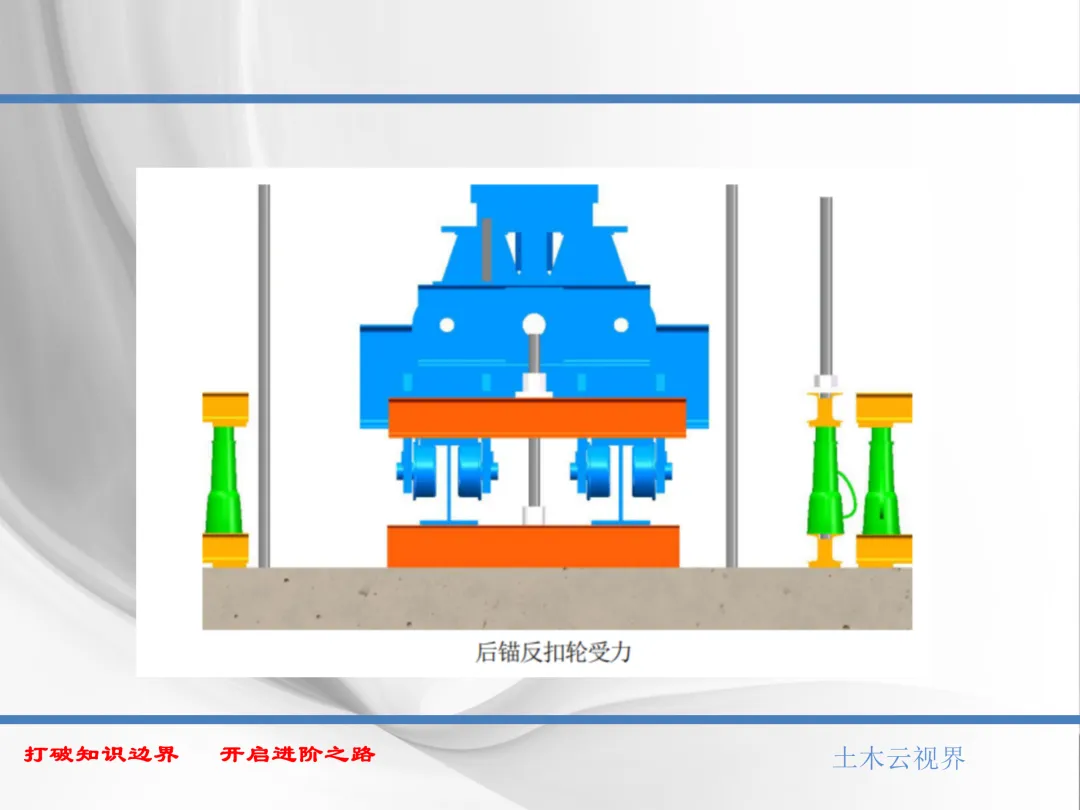

3.4 安装反扣轮组和前支座

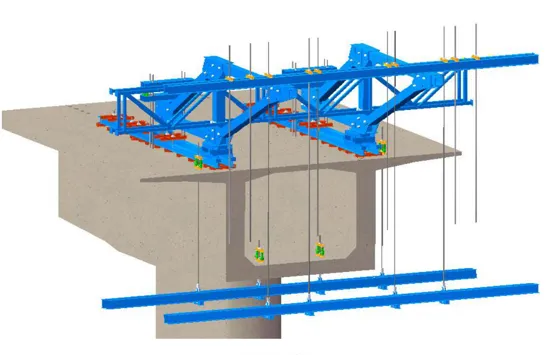

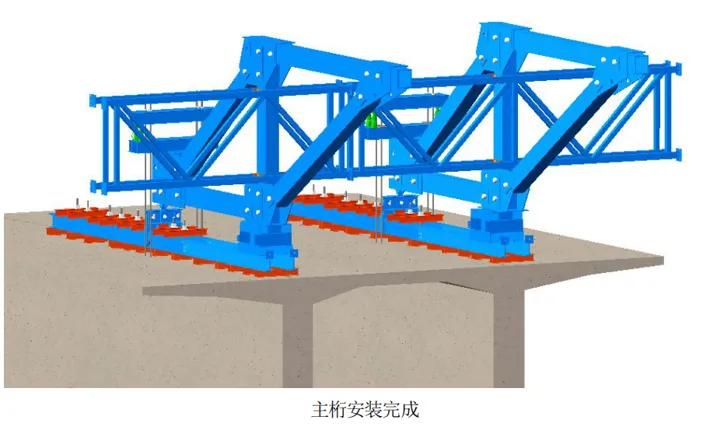

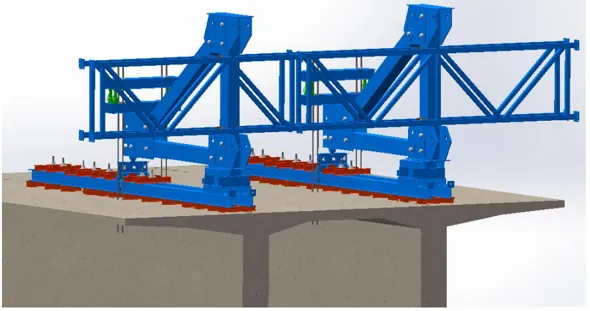

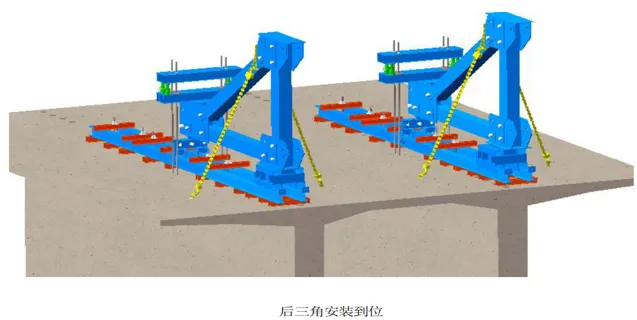

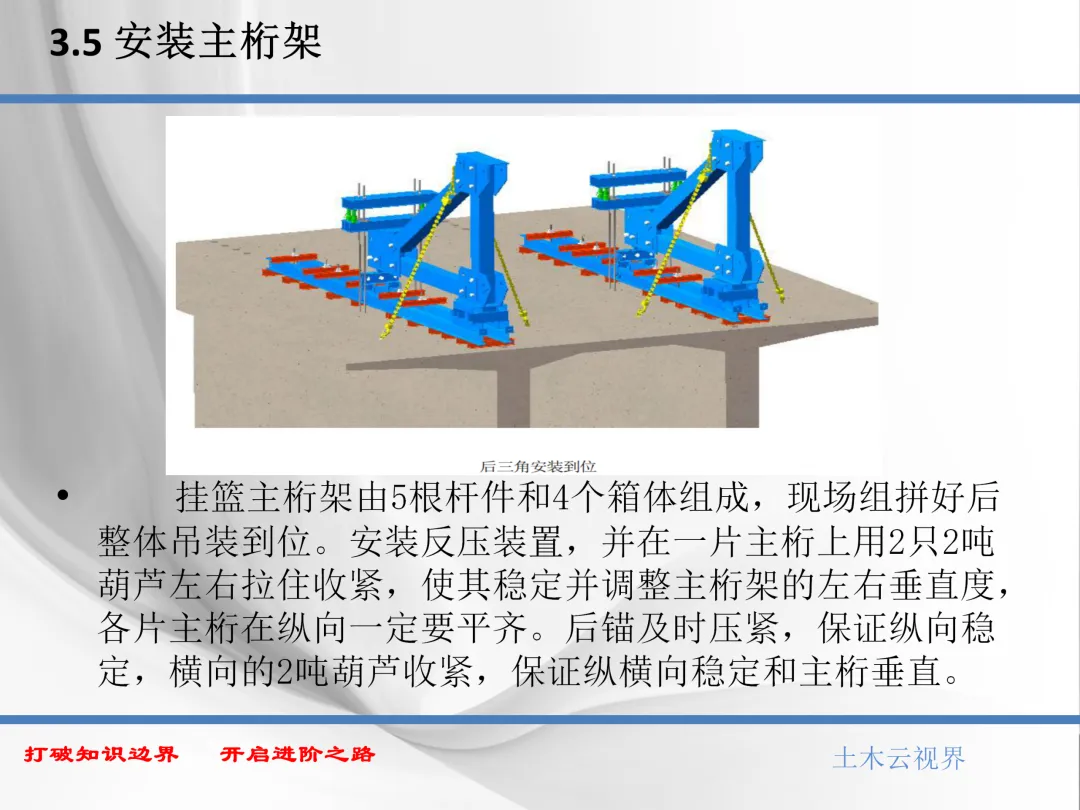

3.5 安装主桁架

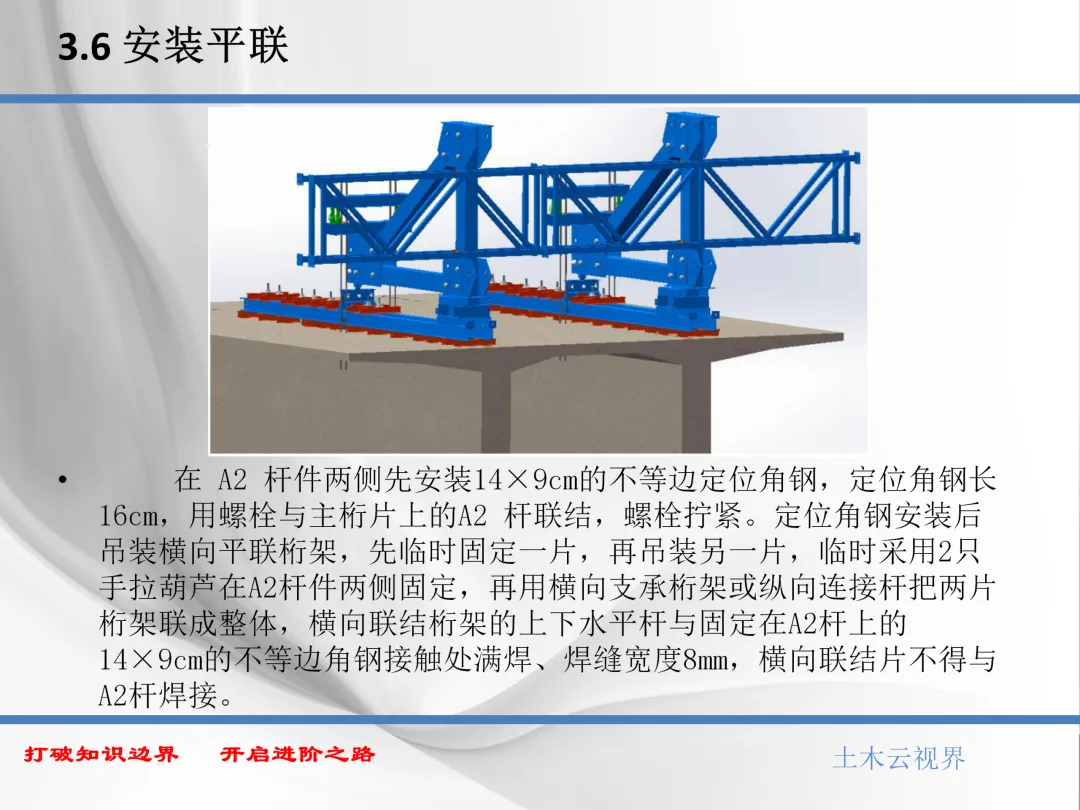

3.6 安装平联

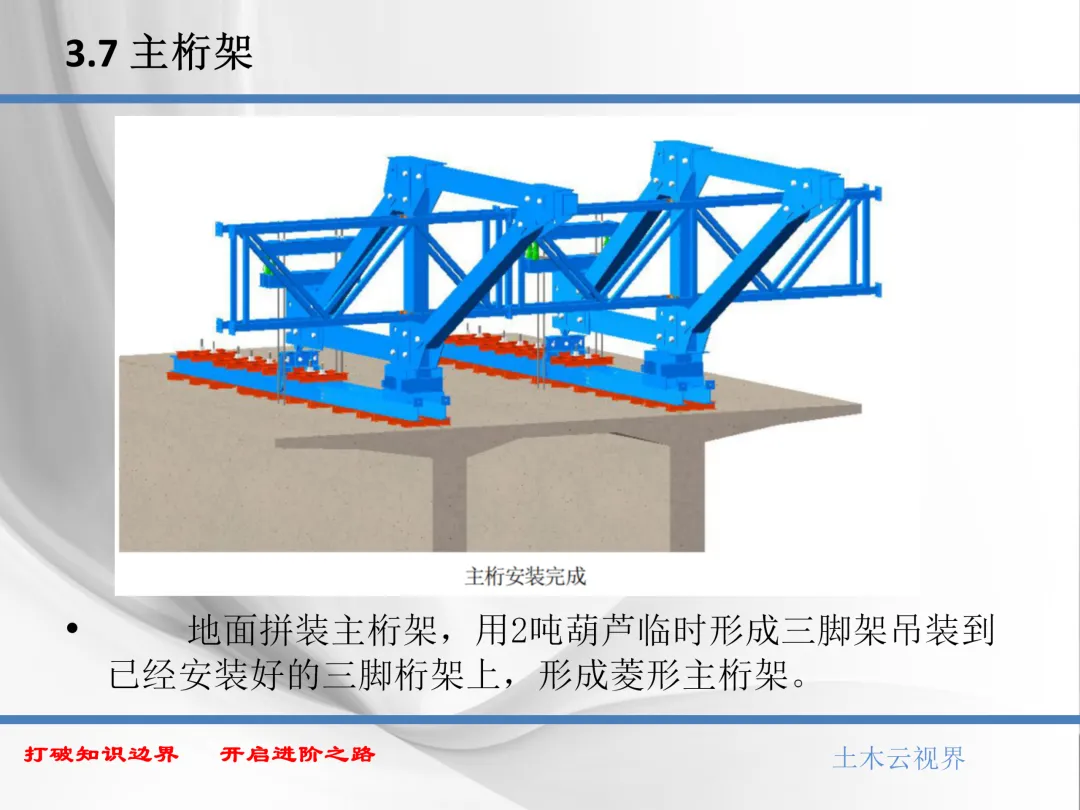

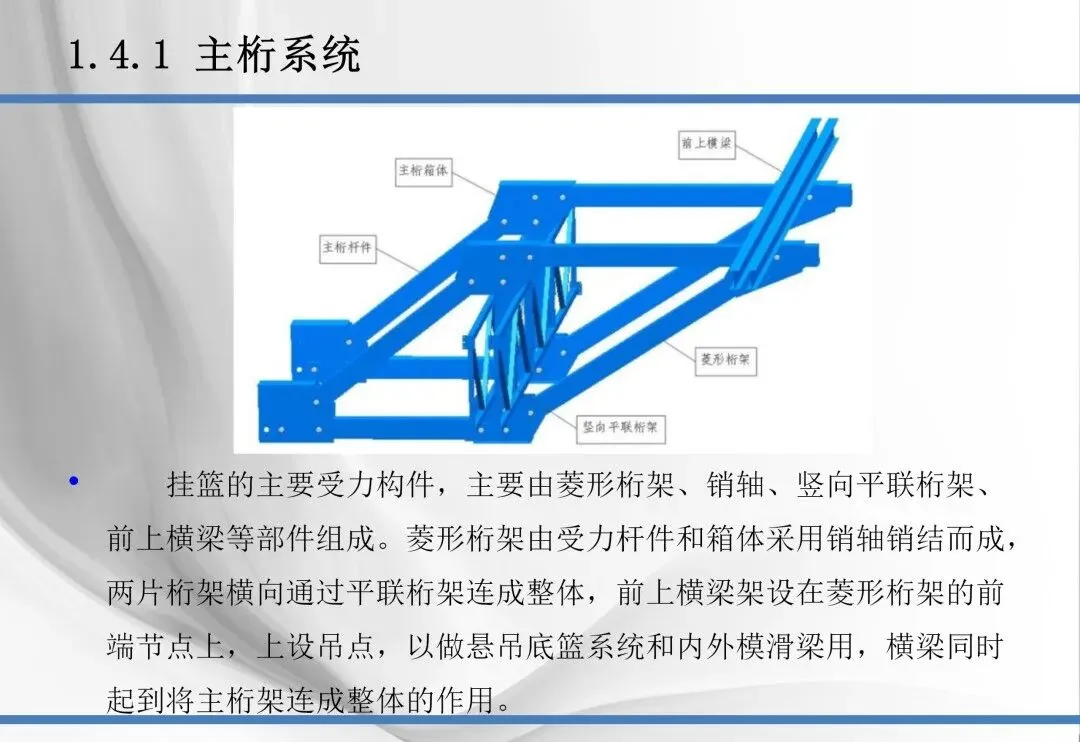

3.7 主桁架

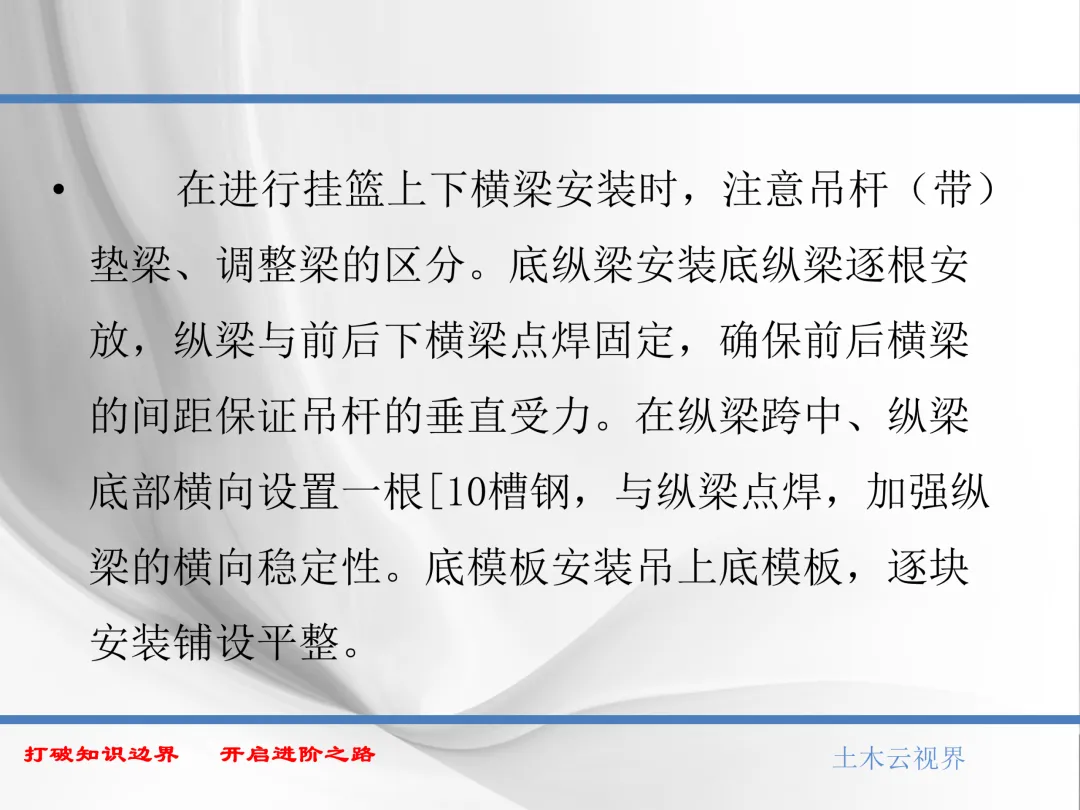

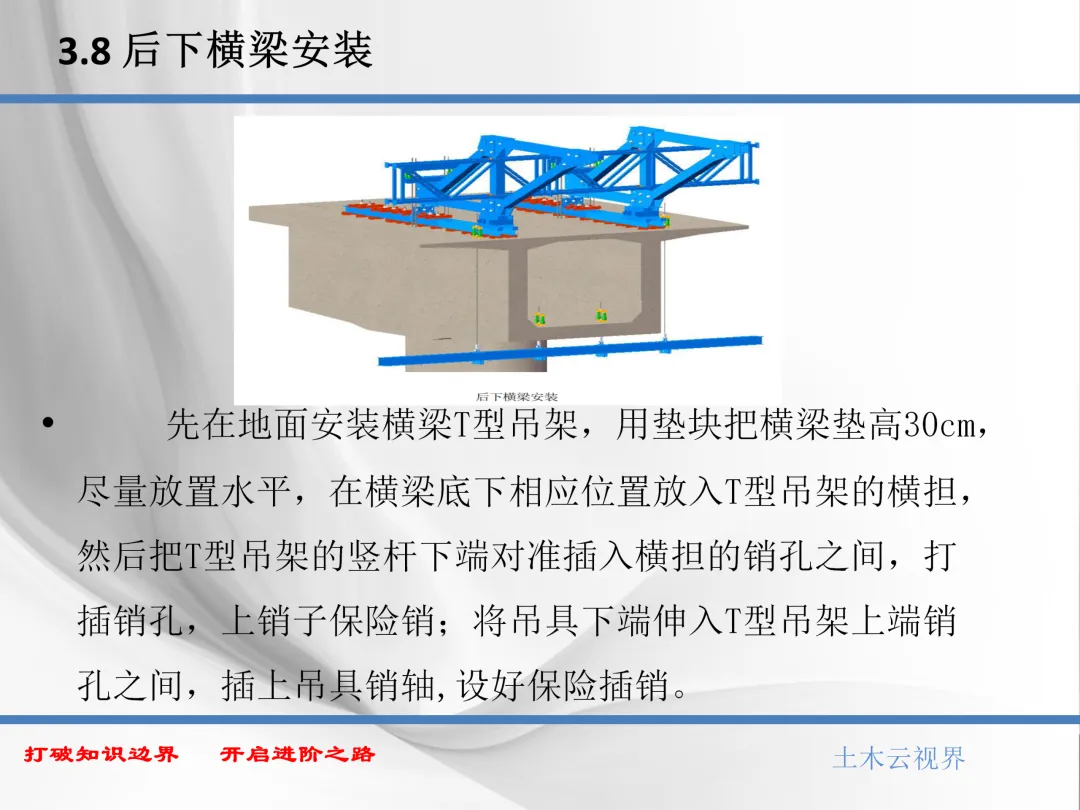

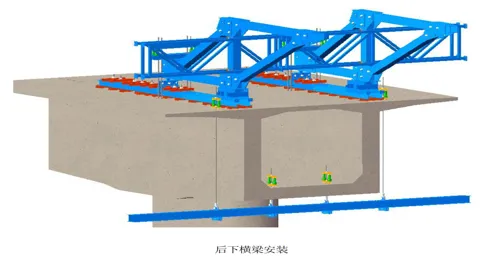

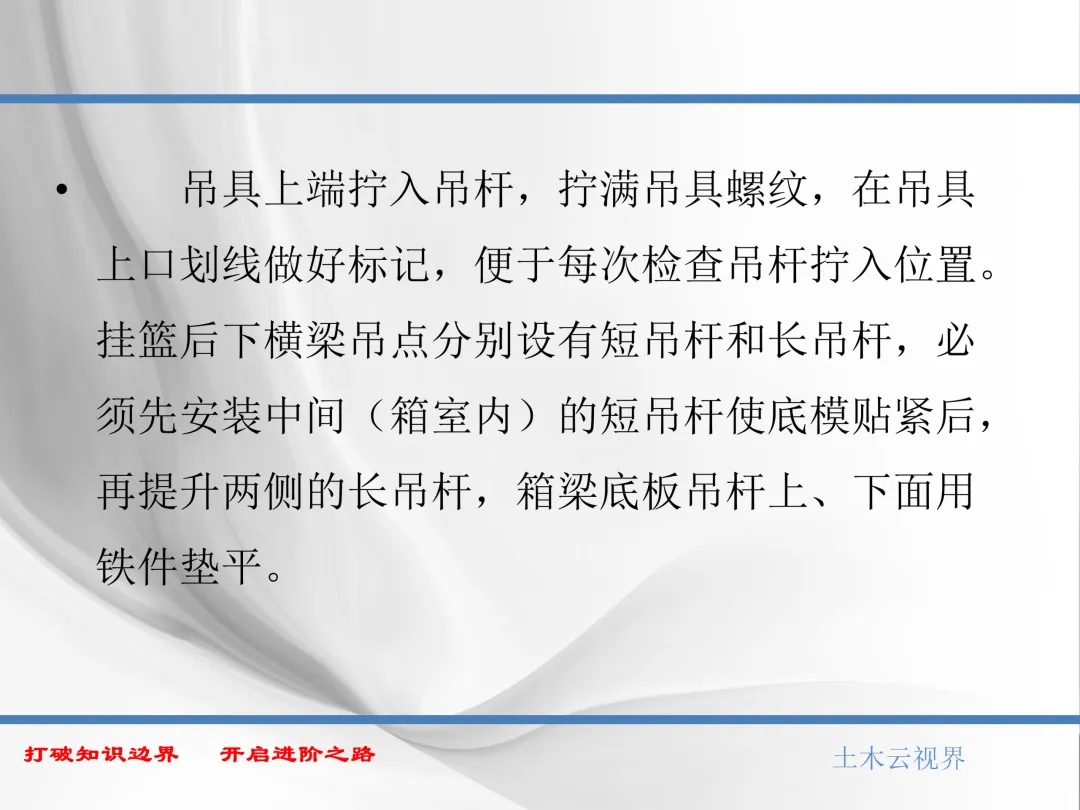

3.8 后下横梁安装

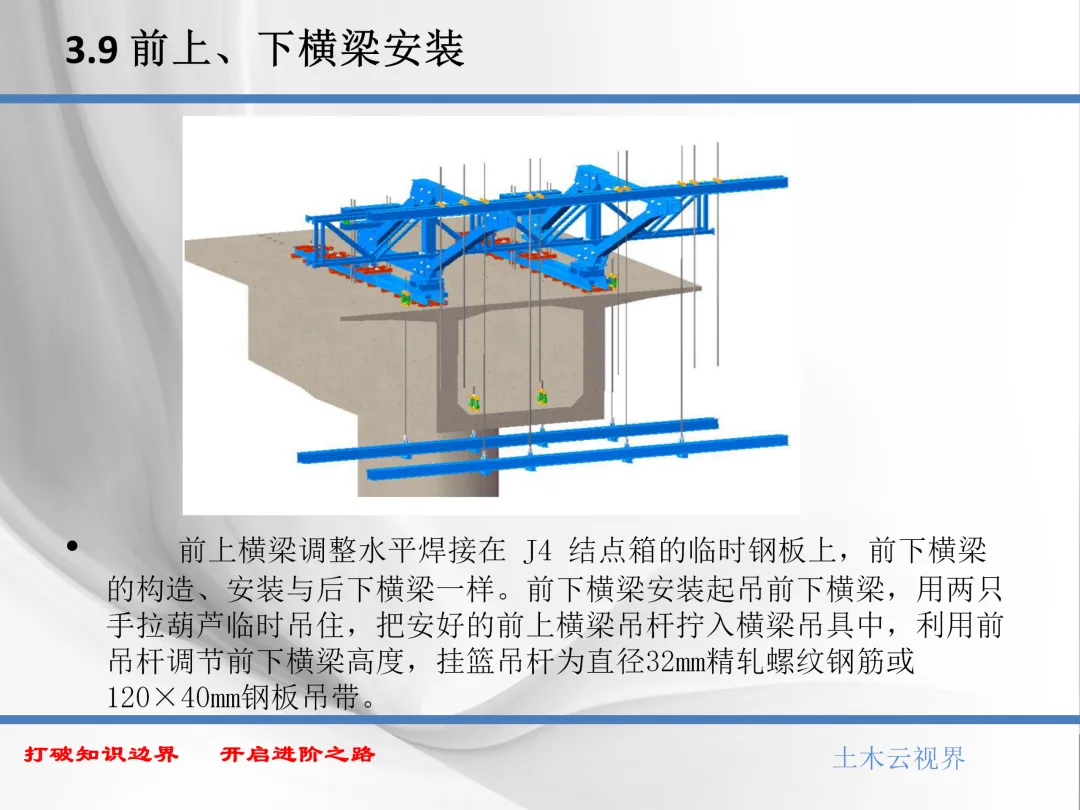

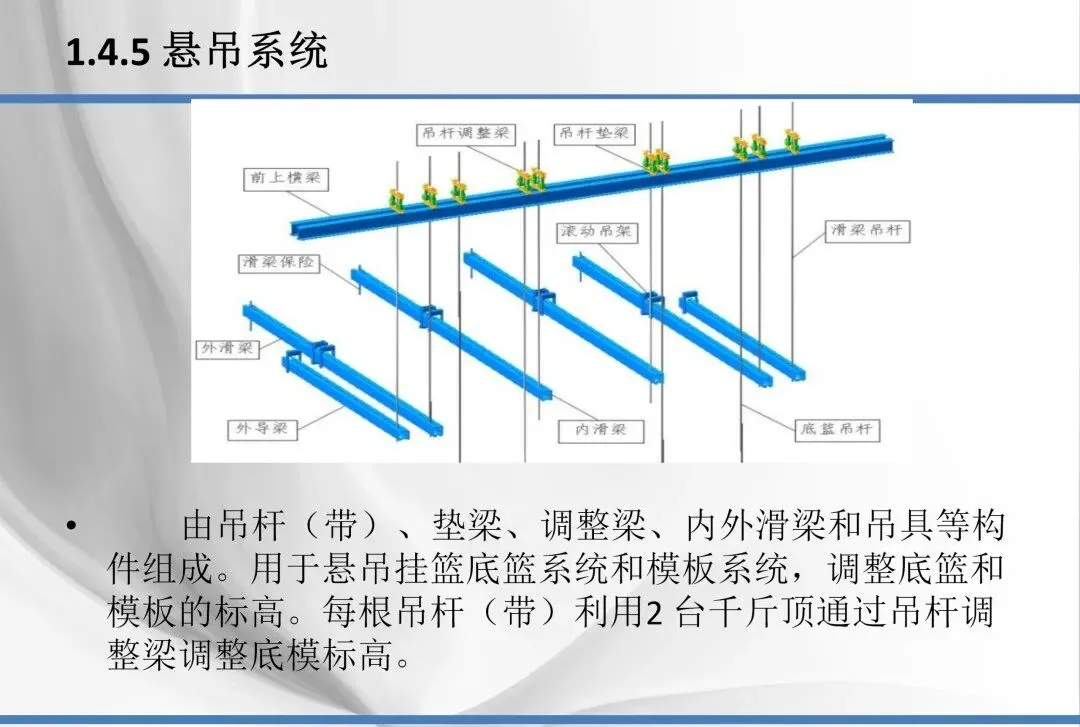

3.9 前上、下横梁安装

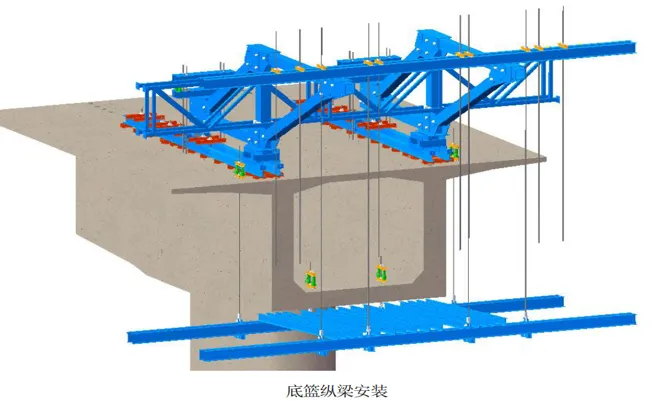

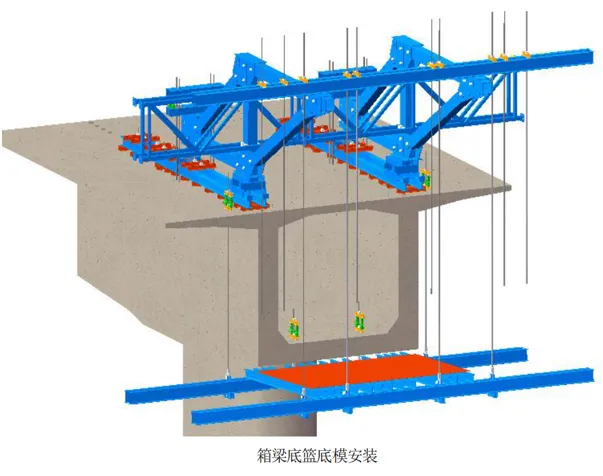

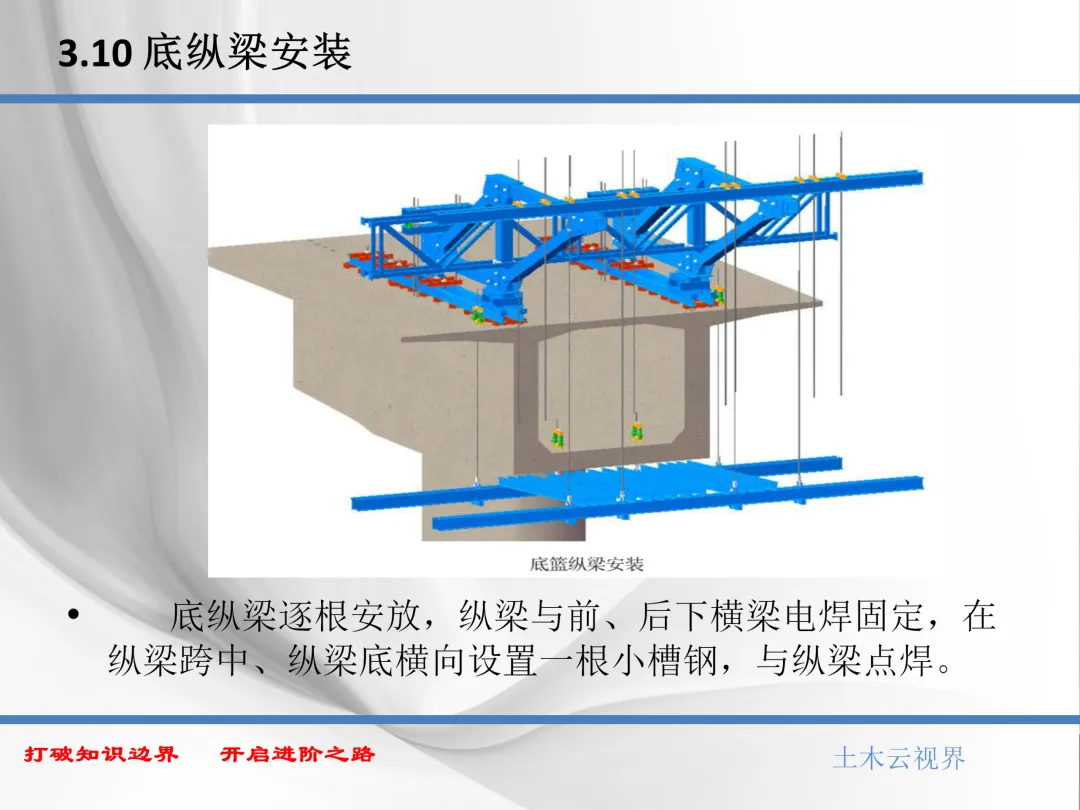

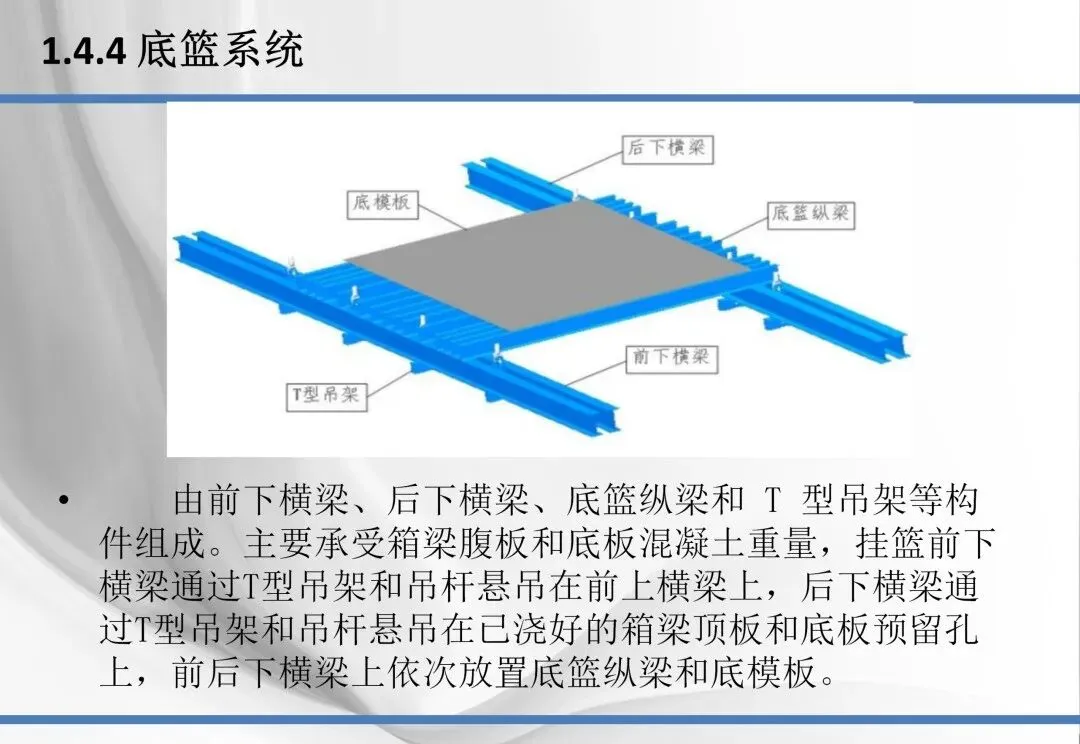

3.10 底纵梁安装

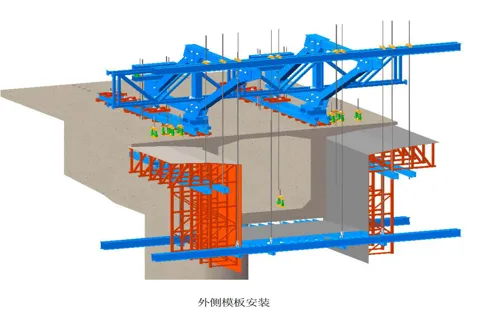

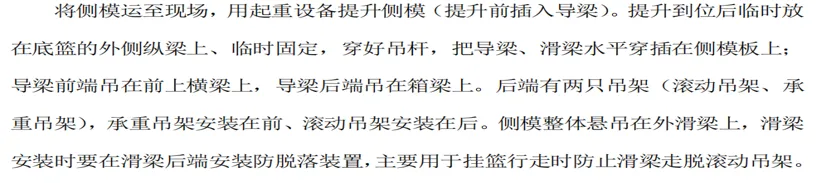

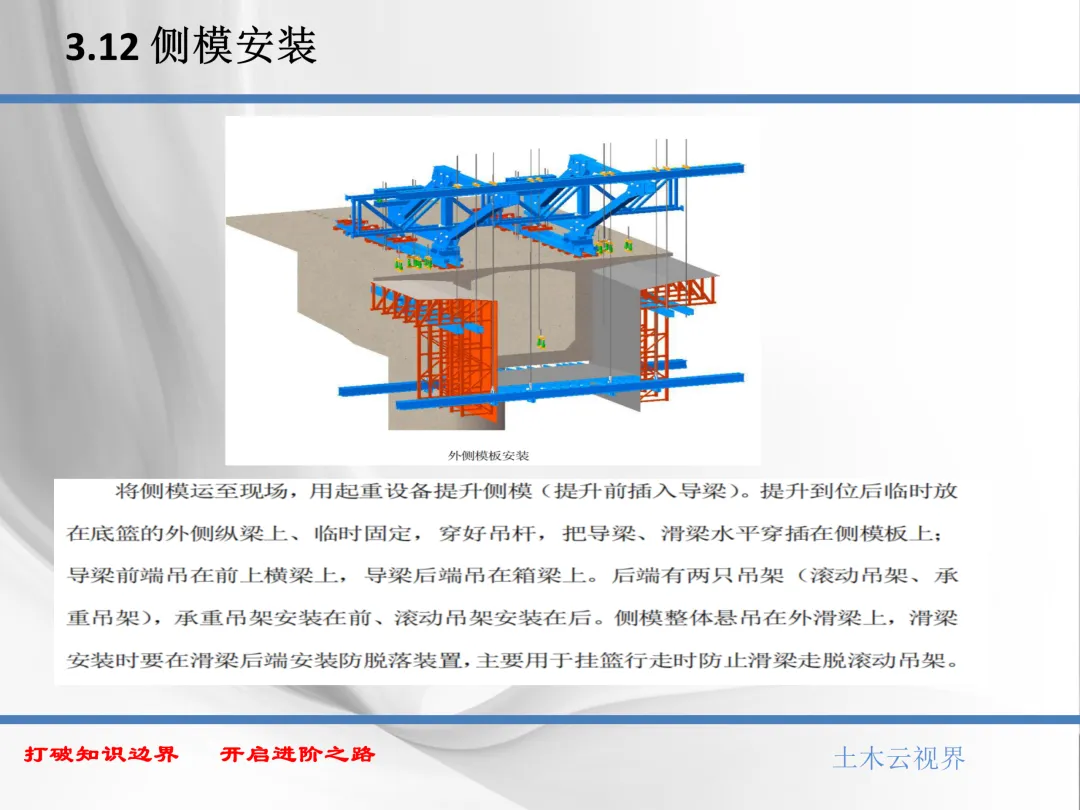

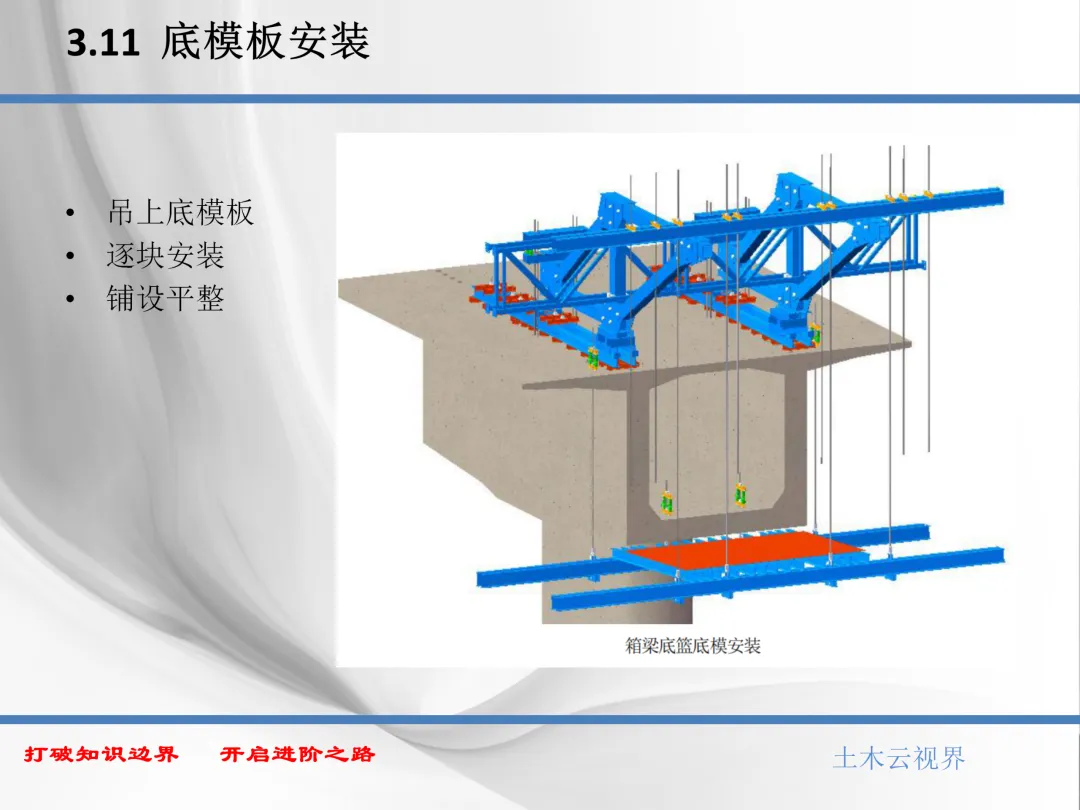

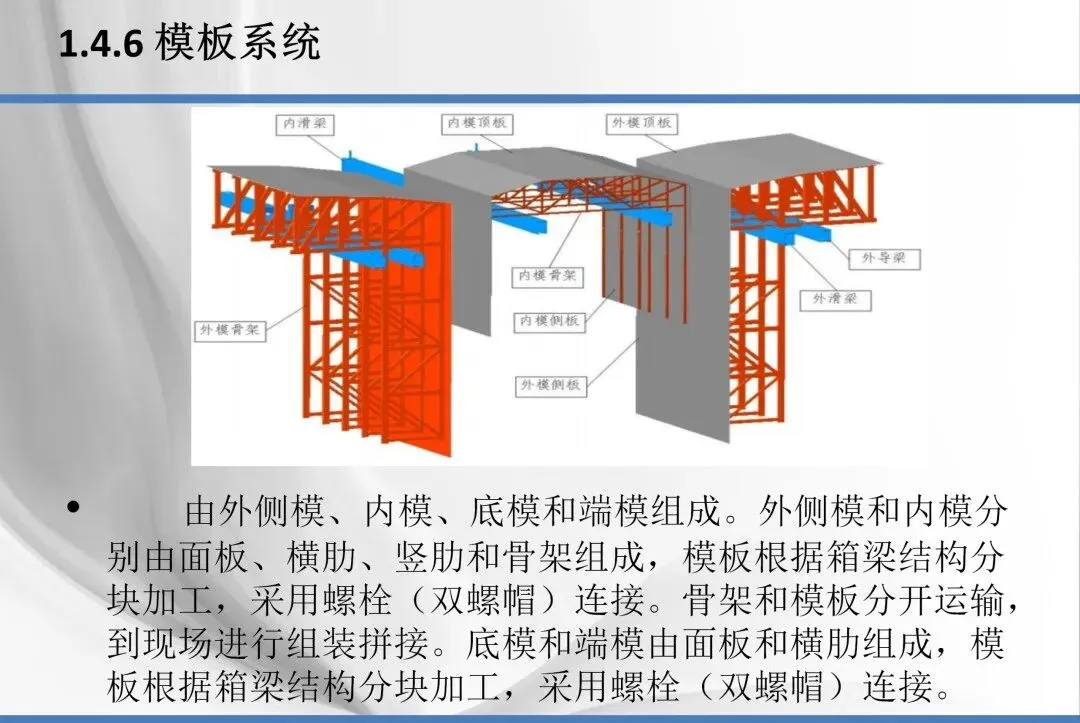

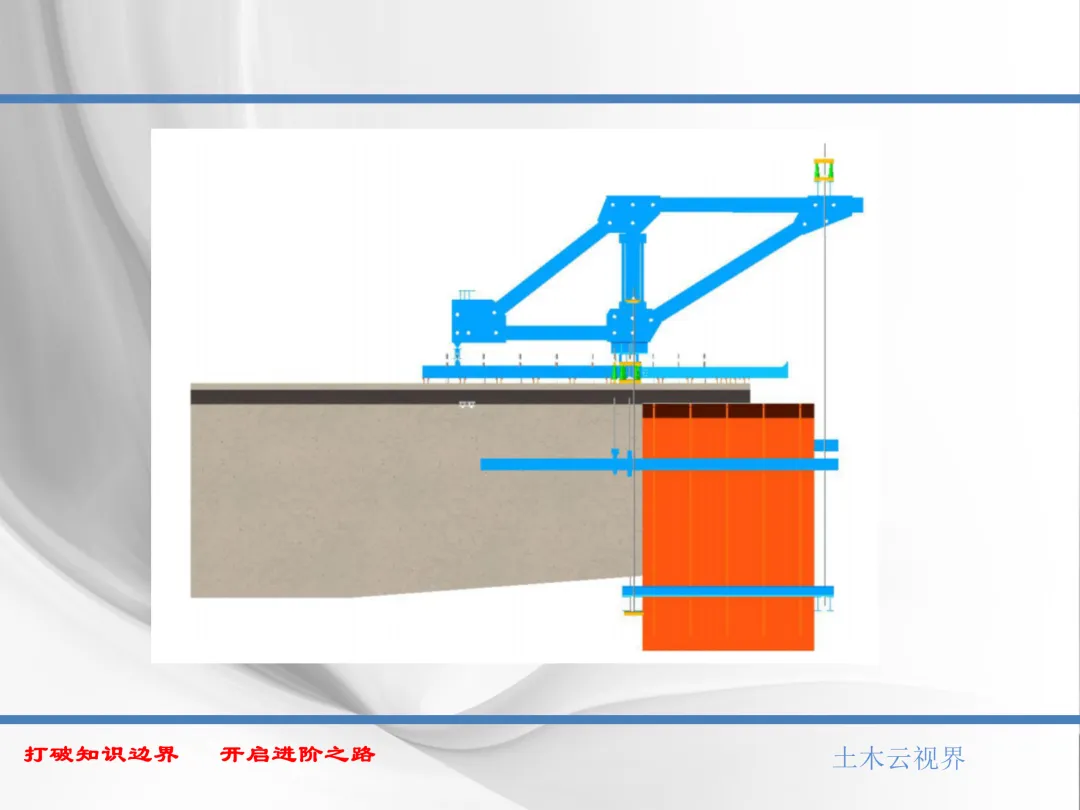

3.12 侧模安装

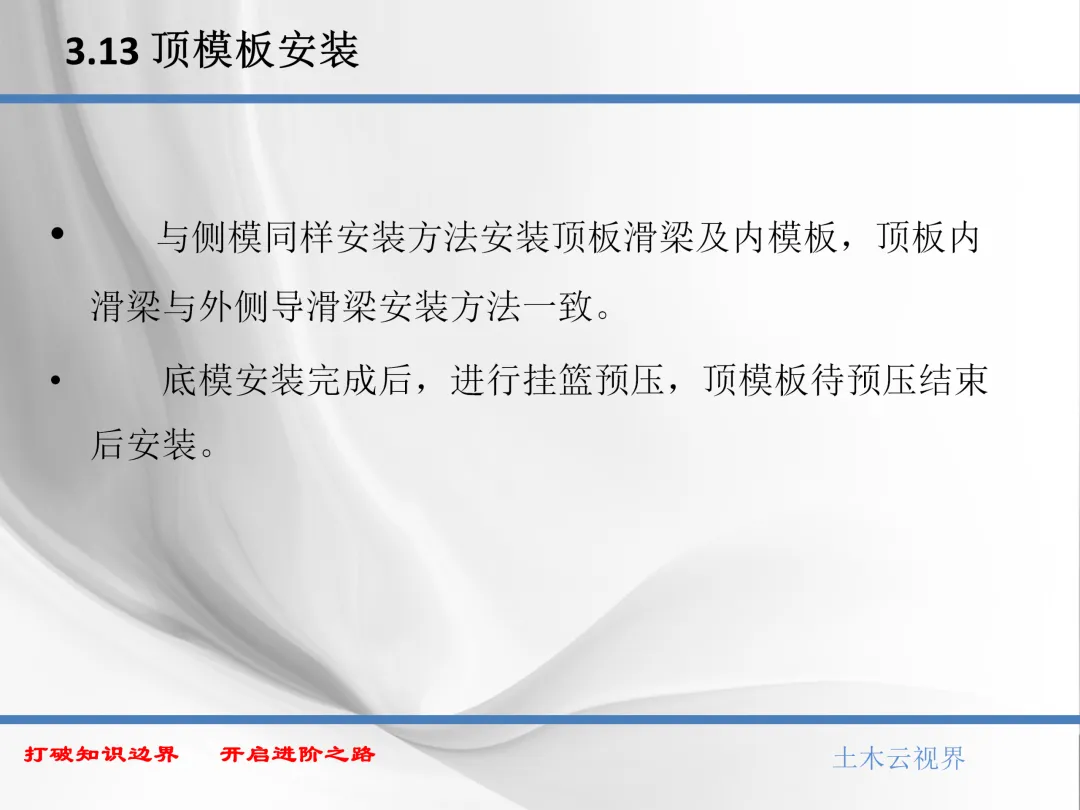

3.13 顶模板安装

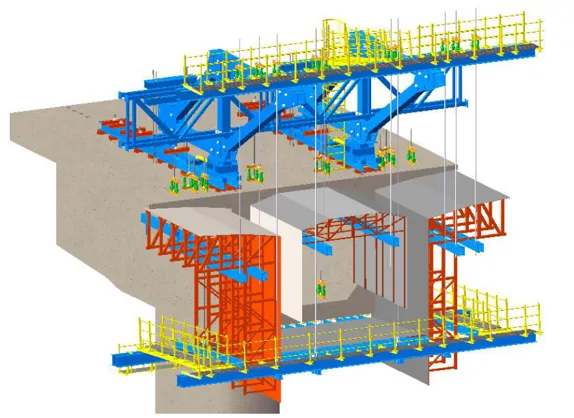

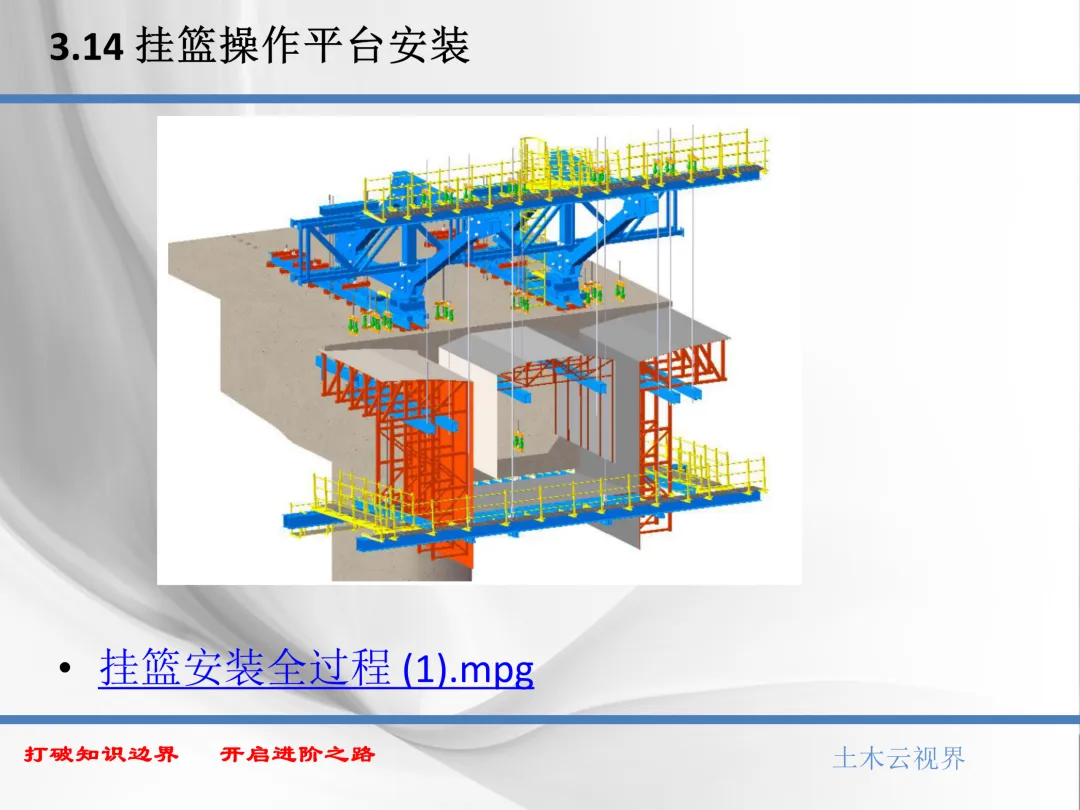

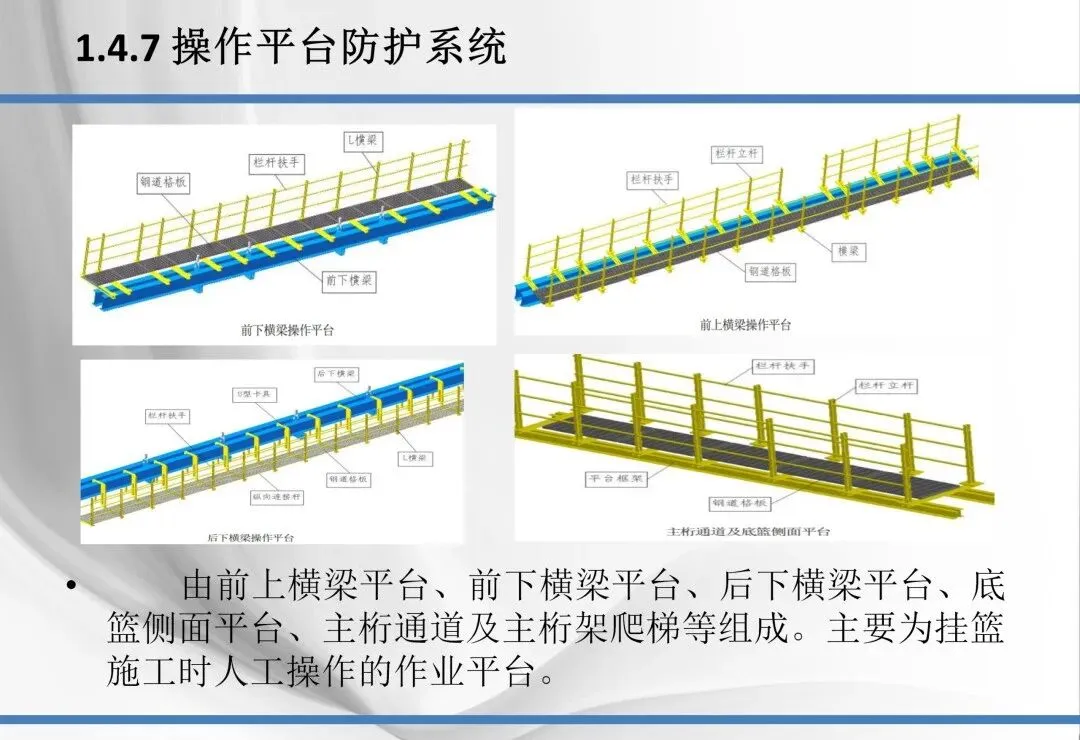

3.14 挂篮操作平台安装

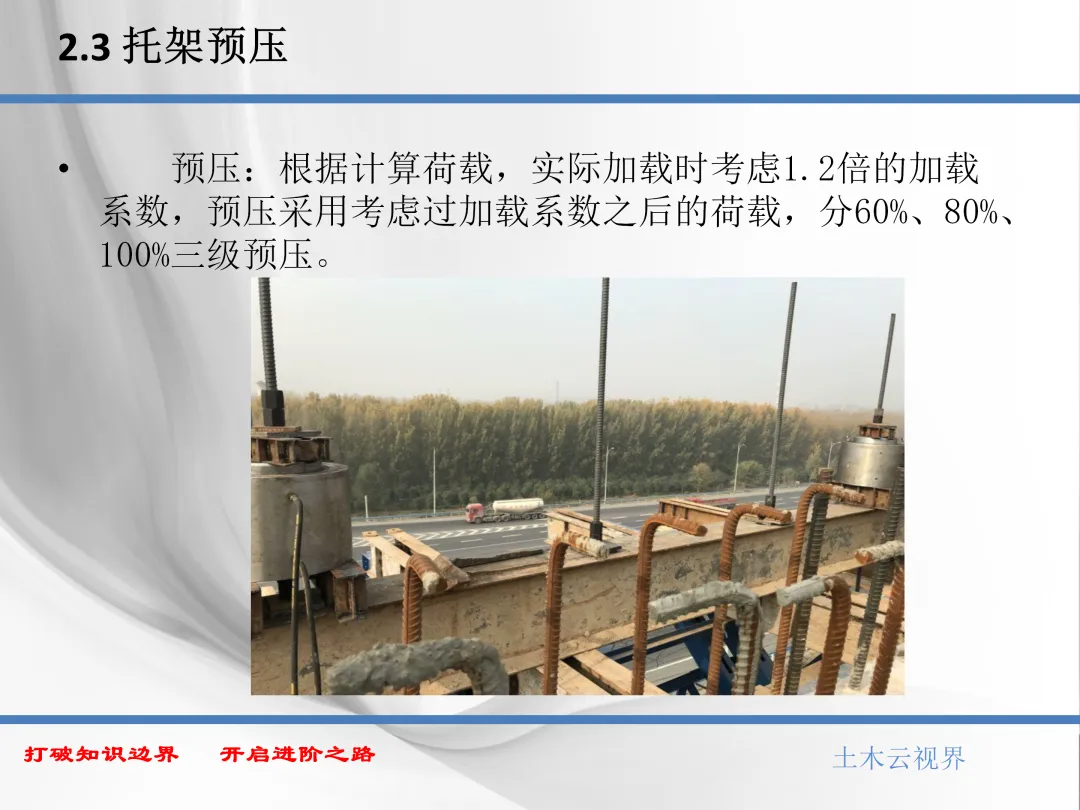

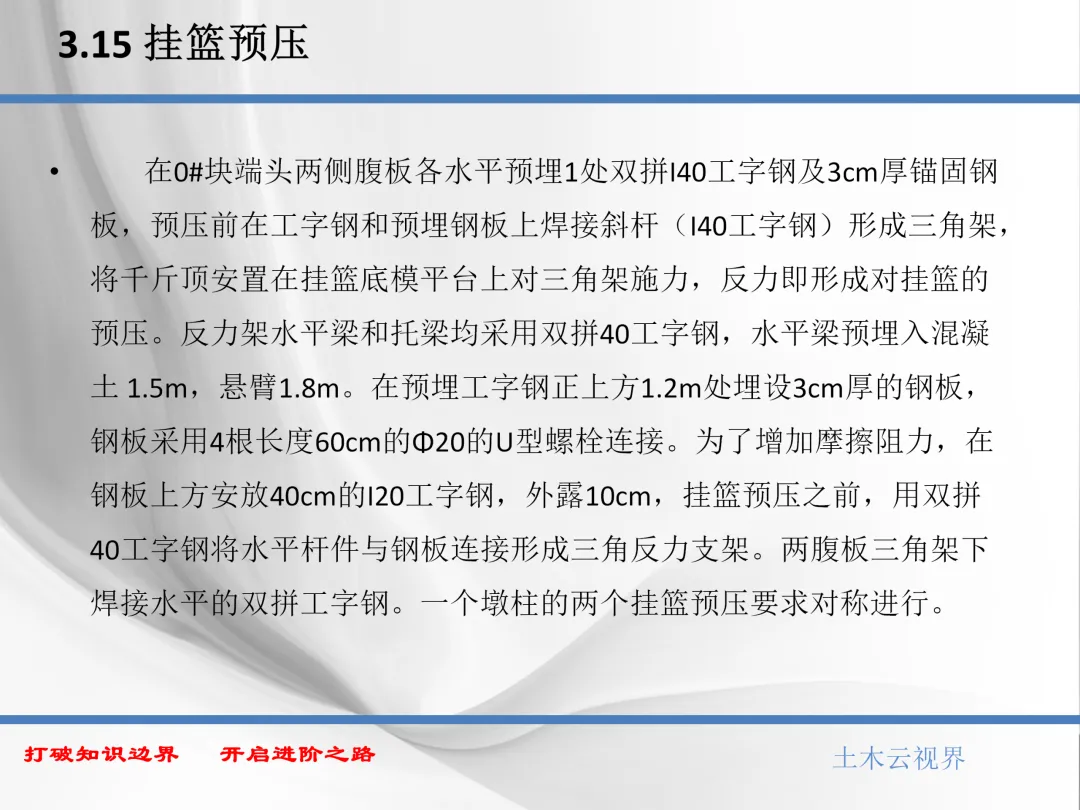

3.15 挂篮预压

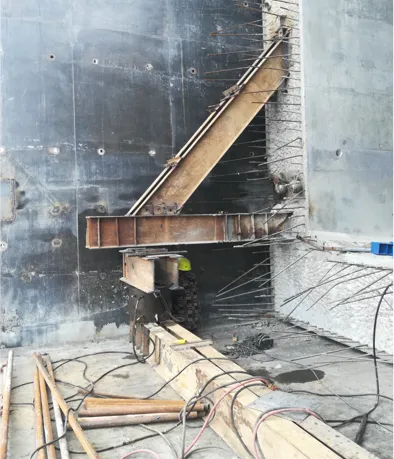

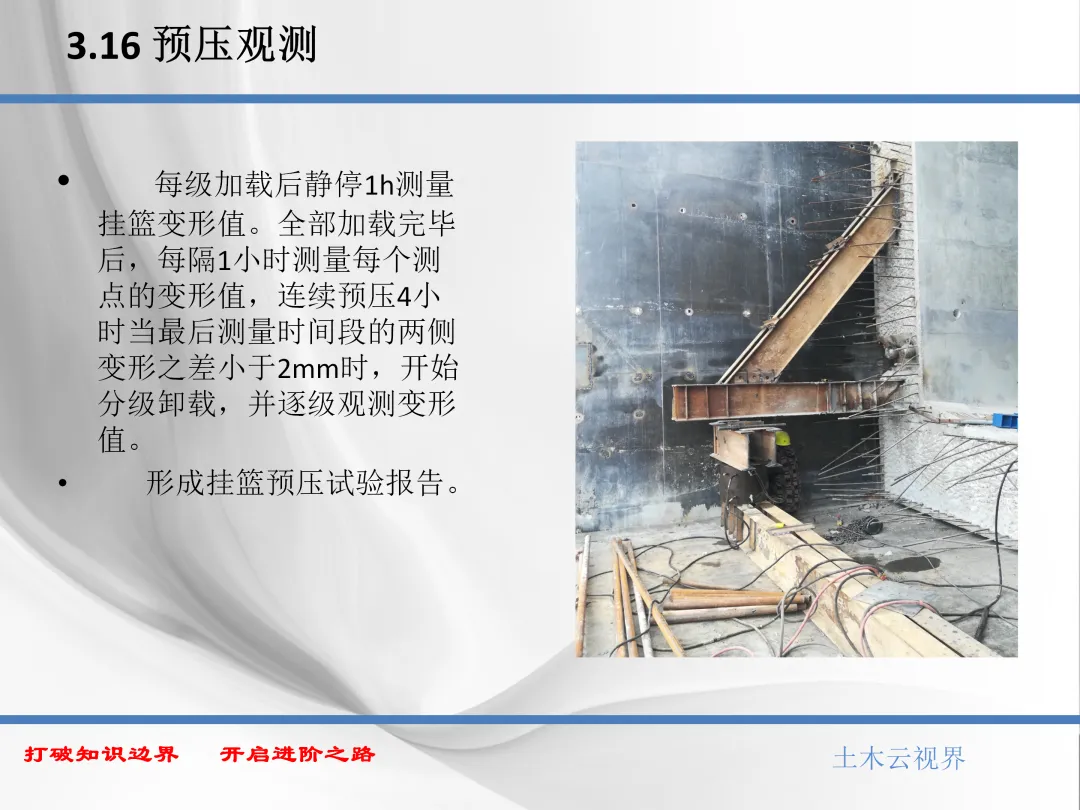

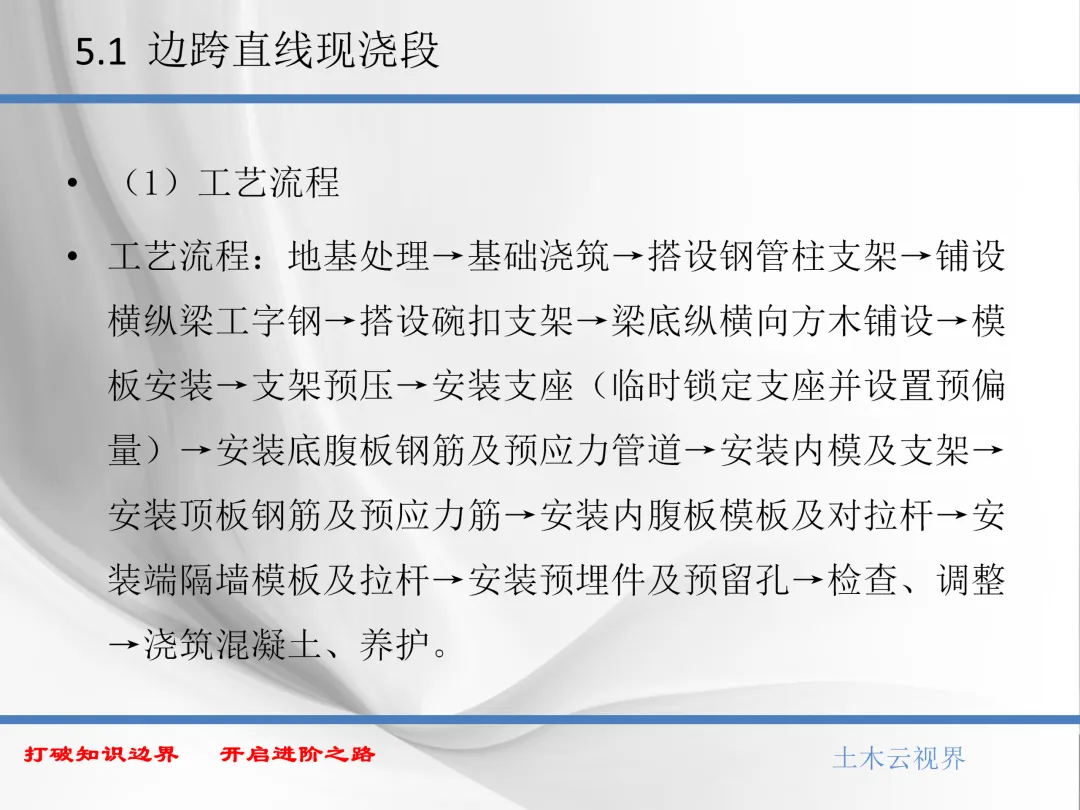

3.16 预压观测
