1 范围
本标准规定电子组件外观质量验收要求，不含截面评估、X射线检测标准（X射线相关指南见J-STD-001）。本标准仅用于成品验收判定，不定义组装工艺、不授权产品返修、改造操作，标准内工艺描述不代表强制或批准对应施工方式。
使用本标准需配套参考IPC相关系列文件辅助理解，各配套文件分工明确：设计标准（IPC-222X、IPC-7351、IPC-CM-770）、印制板基板要求（IPC-601X、IPC-A-600）、焊接工艺标准（J-STD-001）、返工维修规范（IPC-7711/7721）、标准释义手册（IPC-AJ-820，非合同强制引用）。如有进一步培训及认证需求，请参阅咨询公众号：IPC亚洲
2 目的
本标准为电子组件目视验收依据，成品需同时满足IPC配套设计、基板、工艺相关规范；若成品不满足通用IPC标准，验收要求由供需双方协商确定。标准插图仅作示意，图文冲突时以文字及表格为准，标准版本更新不强制自动沿用。
3 产品分级
产品验收等级优先由用户定义，无明确等级时由制造商确定，共分三级：
1级 普通类电子产品：以成品基础功能达标为核心要求。
2级 专用服务类电子产品：要求持续工作、使用寿命更长，常规使用环境下不易故障，不强制不间断运行。
3级 高性能电子产品：适用于关键、严苛工况产品，禁止工作中断，多用于救生、核心精密系统，对性能稳定性要求极高。
4 单位与尺寸判定规则
本标准采用国际单位制，标注对应英制等效值：尺寸/公差（mm/in）、温度（℃/°F）、重量（g/oz）、照度（lux），支持合规单位简化换算。
尺寸检测除仲裁场景外无需实测；数据判定遵循ASTM E29舍入规则，按标准精度位数四舍五入后比对判定。
5 通用验收要求
本标准为电子组件成品验收依据，无明确分级判定的要求以“应当/不应当”约束，适用于全等级产品，不满足即判定不合格。标准图例多为夸大示意，使用时需结合章节标题精准解读。
5.1 三级验收判定条件
可接受：存在轻微不完美，但不影响产品使用完整性与可靠性。
缺陷：无法满足外形、装配、功能（3F）要求，需制造商处置；低级缺陷默认适用于高级产品（1级缺陷适配2、3级，2级缺陷适配3级），产品无分级时该规则失效。缺陷处置方式含返工、维修、报废、照常使用，后两者需客户确认。
制程警示：非缺陷问题，不影响产品3F性能，由材料、设备、操作等因素导致；无需单独处置，但需纳入制程监控，出现趋势异常时需优化工艺。
未涉及情形：无明确缺陷/制程警示定义，且不影响3F性能的情况，均判定为可接受。
特殊非标设计、新型元器件无对应标准时，可参照本标准类比验收，特殊要求需经用户同意，可提交IPC委员会纳入标准更新。“应该”类表述仅为行业指导建议。制程控制相关要求统一参照J-STD-001。
6 标准优先级规则
合同单独引用IPC-A-610时，J-STD-001要求自动失效（特殊注明除外）。多文件冲突时，优先级从高到低：供需双方采购文件→产品总装图纸→合同引用的IPC-A-610条款。
引用条款时其子条款同步生效；标准附录无强制约束力，仅合同、工程文件单独注明时有效。
7 核心术语定义
1. 板面区分：主面为元器件最多、结构最复杂的板面；辅面为其对侧面；焊接起始面为施焊面，焊接终止面为焊料通孔渗透面，随焊接工艺变化。

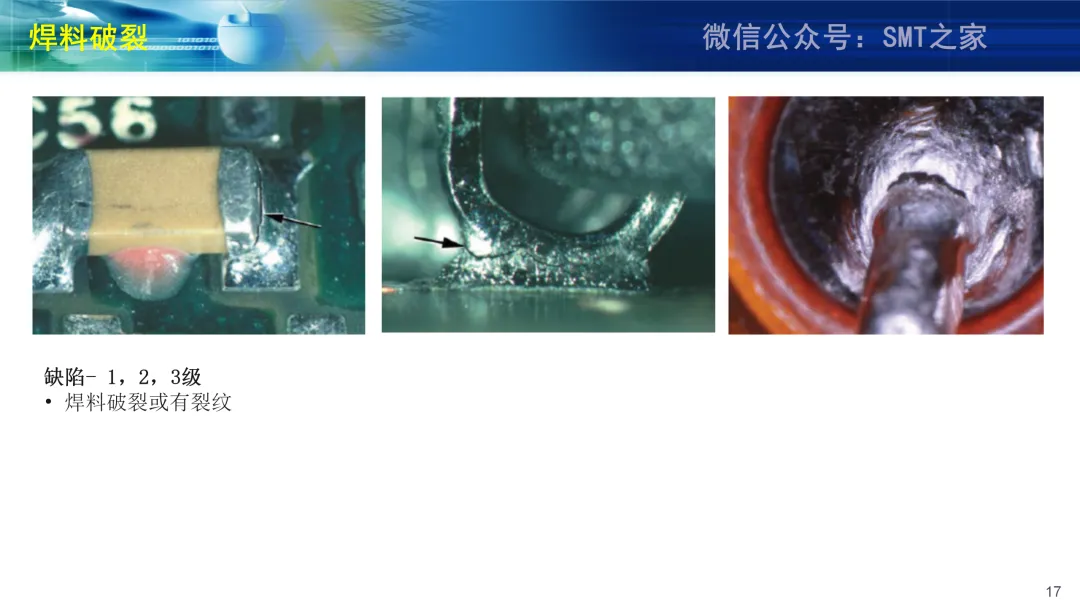

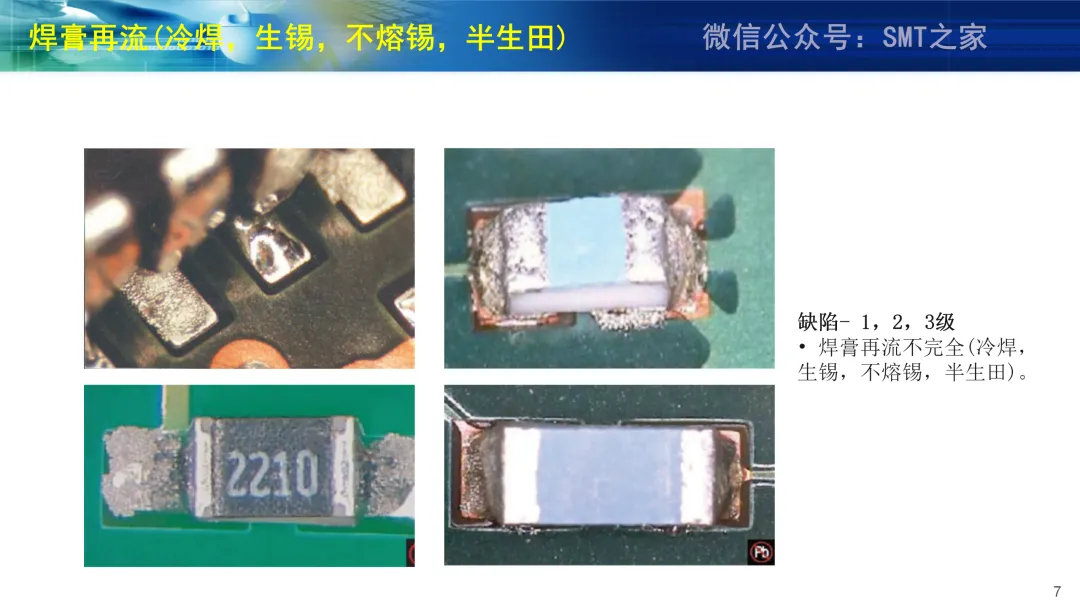

2. 焊接缺陷：冷焊接指润湿差、灰多孔的不良焊点，多由杂质、清洁不到位、热量不足导致。

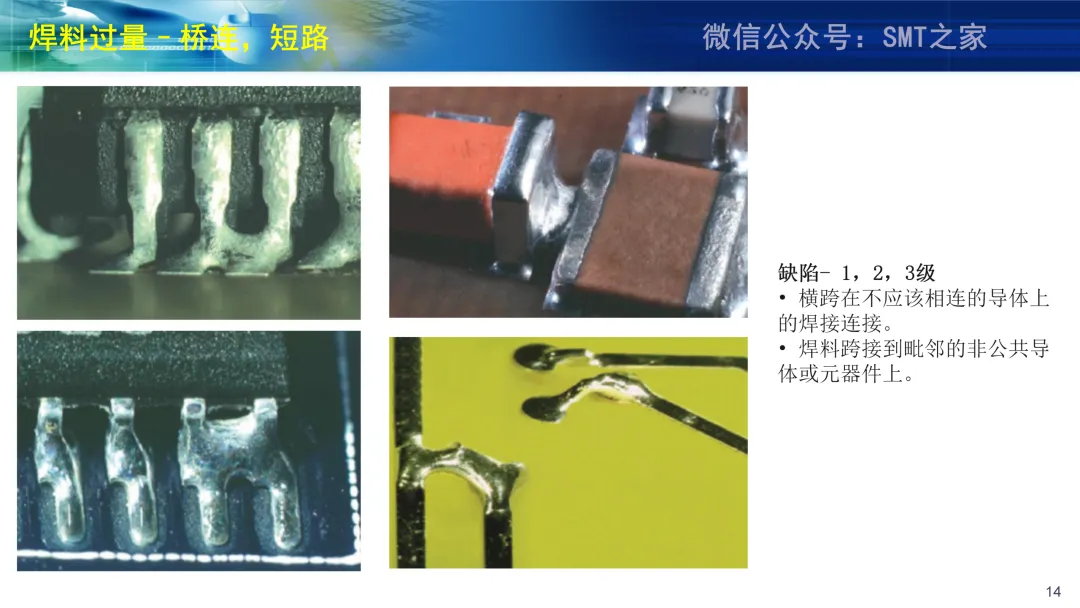

3. 导体相关：公共导体为同电气参数、同功能导体；非公共导体为电气参数/功能不同的导体，无图纸明确标注时，相邻导体默认非公共导体。另区分导体重叠（360°缠绕后脱离端子）、导体过缠绕（360°以上缠绕且贴合端子）。
4. 尺寸定义：区分导体直径（不含绝缘）、导线直径（含绝缘）、股线直径（单根金属丝外径）。

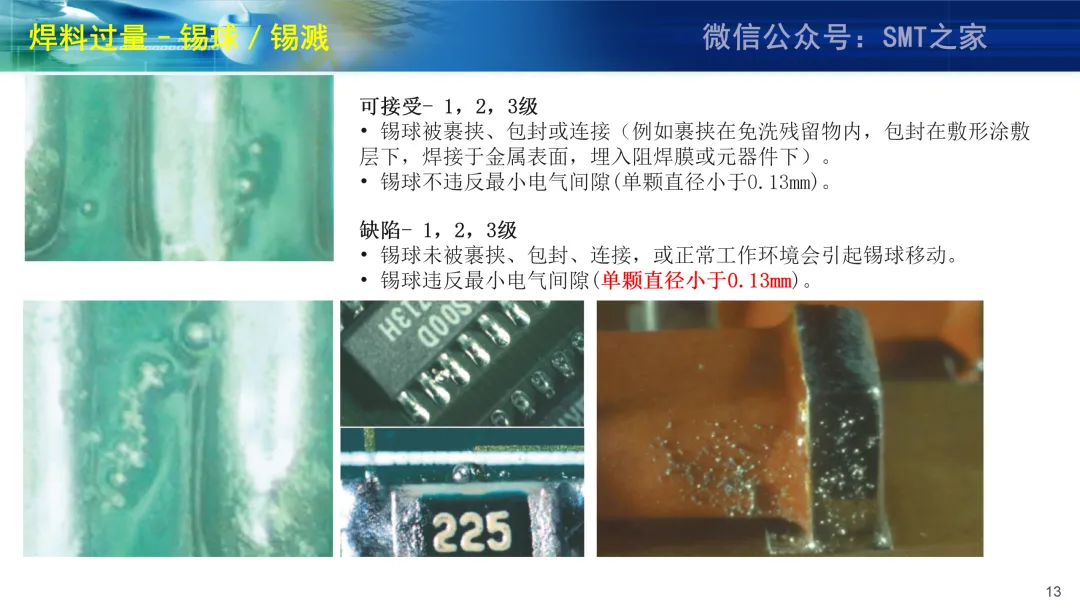

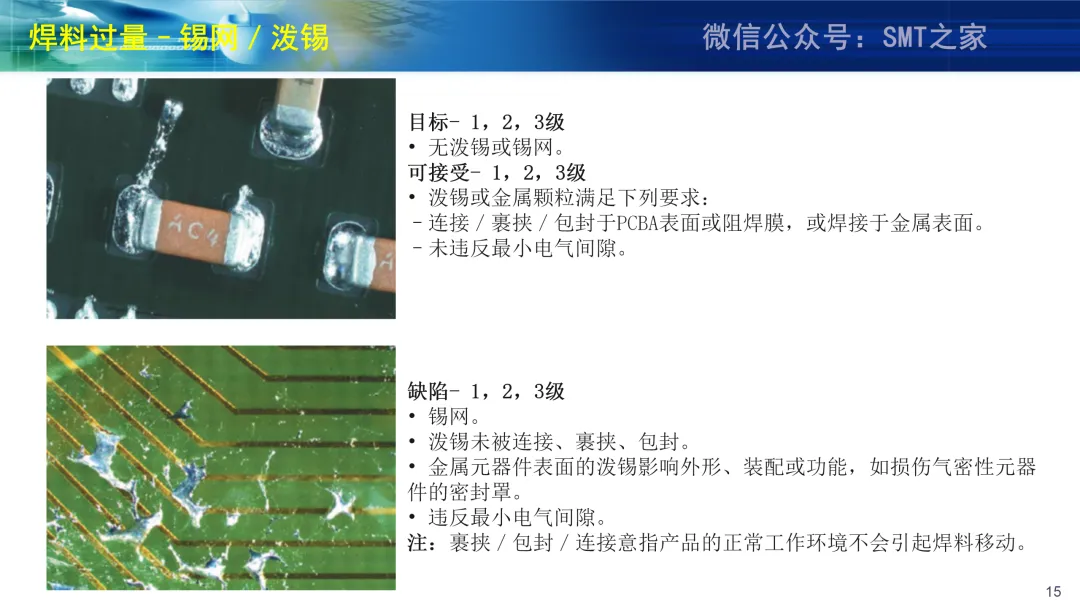

5. 工艺/缺陷术语：通孔再流焊（针插锡膏）为通孔端子点/印焊膏与贴片同步回流工艺；扭结为导线无法拉直的永久性弯折；焊料球为焊接后残留的球形焊料飞溅物。
6. 其他关键定义：FOD为外来杂物；3F（外形、装配、功能）为产品核心判定依据；高压大电流导线禁止股线断裂损伤；非功能连接盘为无电气导通的孤立焊盘；制造商为负责组装与检验的责任主体。
7.检验条件：
7.1 检验人员视力要求：裸视或矫正视力1.0以上，无色盲现象。
7.2 检验距离：眼睛与待检样品垂直，直线距离为30CM-40CM
7.3 检验角度：水平方位45°,上下左右转动15°,扫描整个检测面约5秒钟。注意做好静电防护
7.4 照明亮度温湿度要求：
温度：22℃-28℃，湿度：40%-70%，亮度：1000Lux，色温3000~5000K。
7.5 检验方式：目视检查，卡尺/塞规测量；必要时使用放大镜、显微镜等相关工具
7.6 ESD防护：凡接触PCBA裸板必须配带静电手环或戴防静电手(指)套。
7.7 检验台面要求：要求桌面干净，桌面无刀片等锋利的工具
