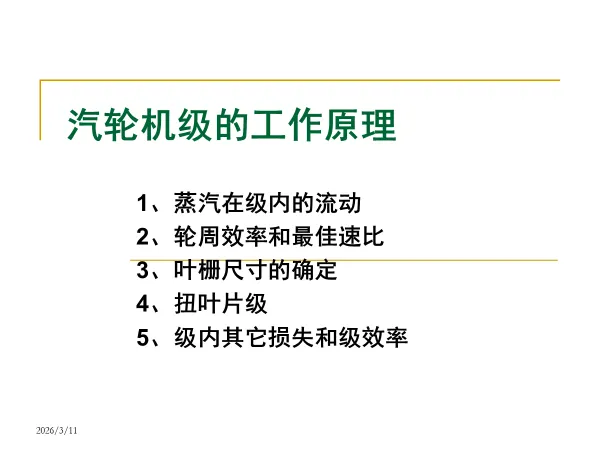

汽轮机级的工作原理

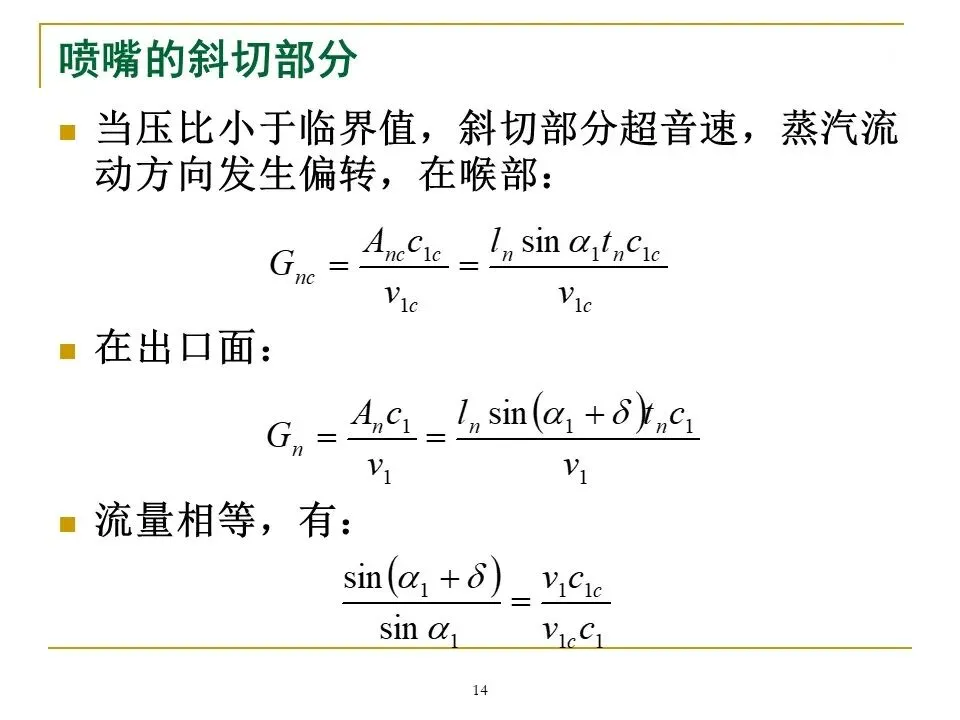

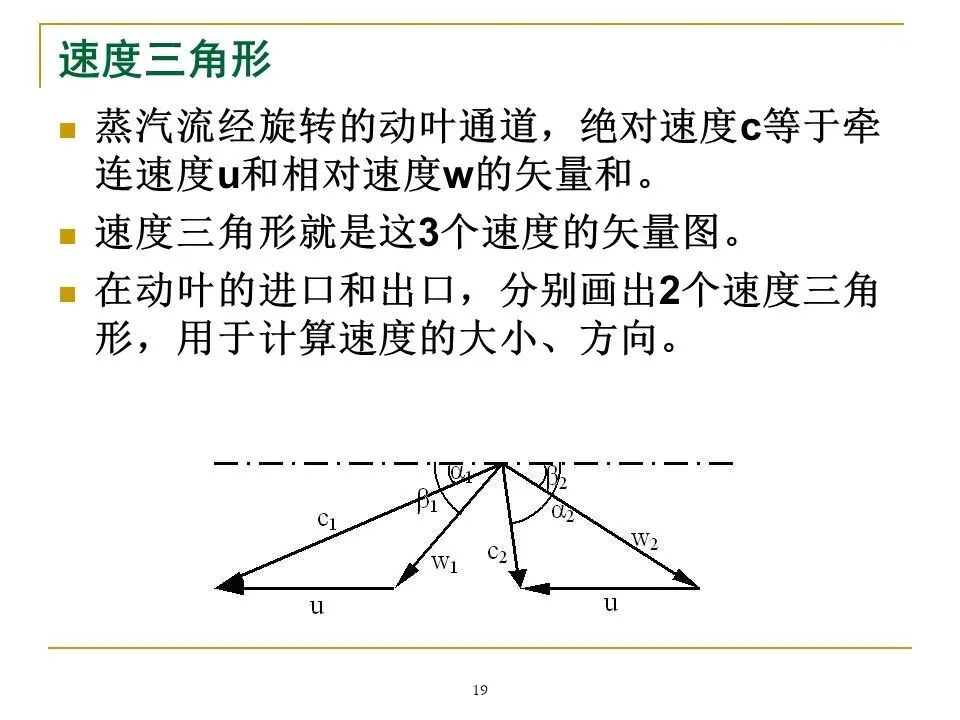

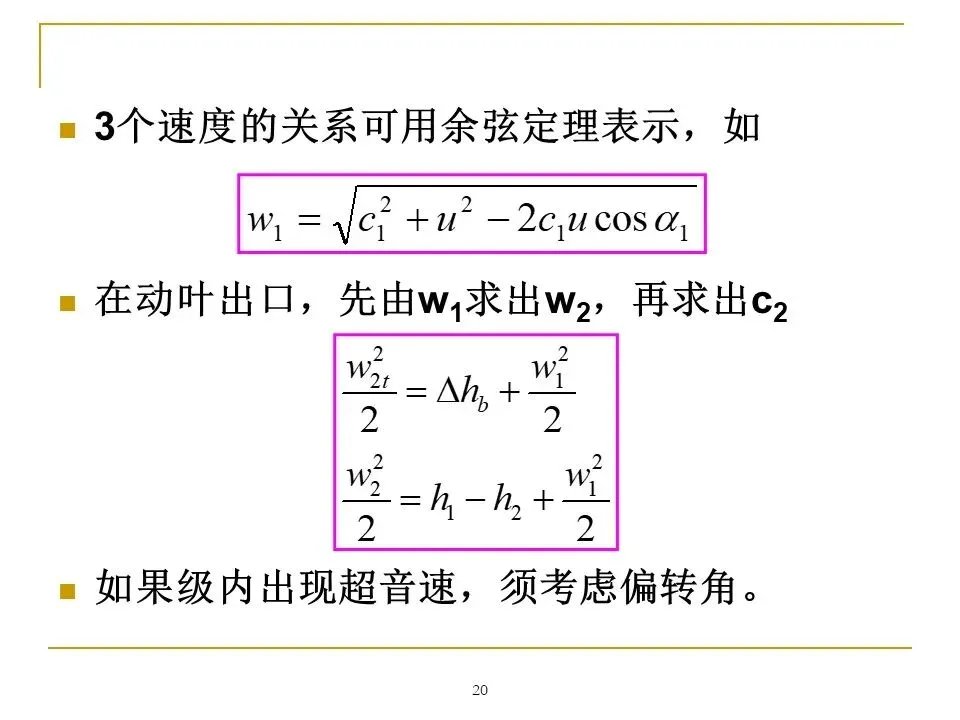

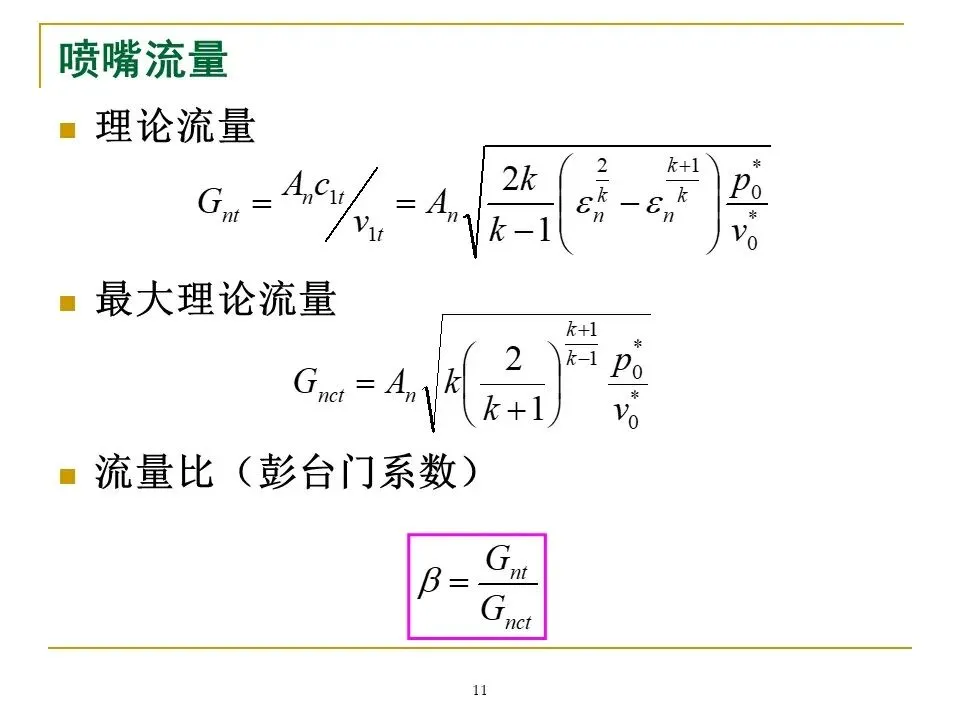

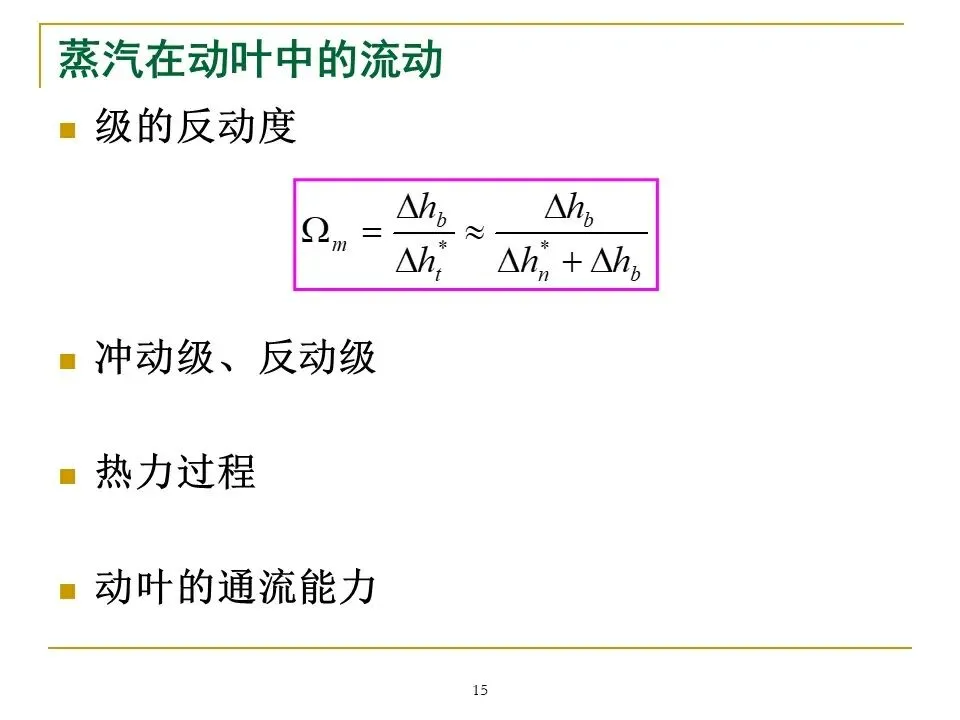

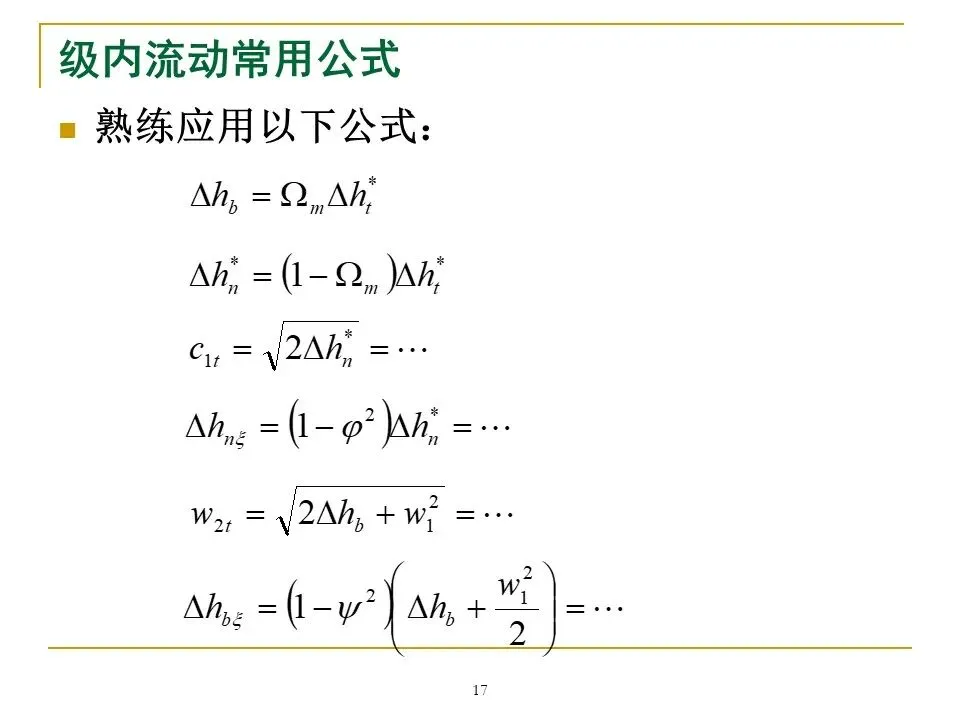

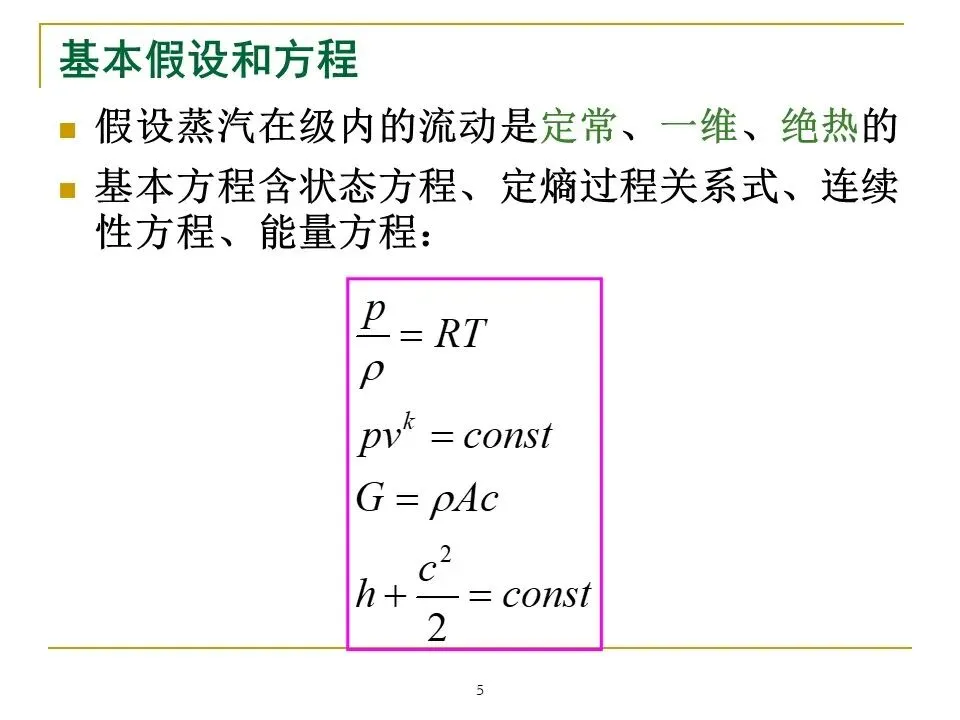

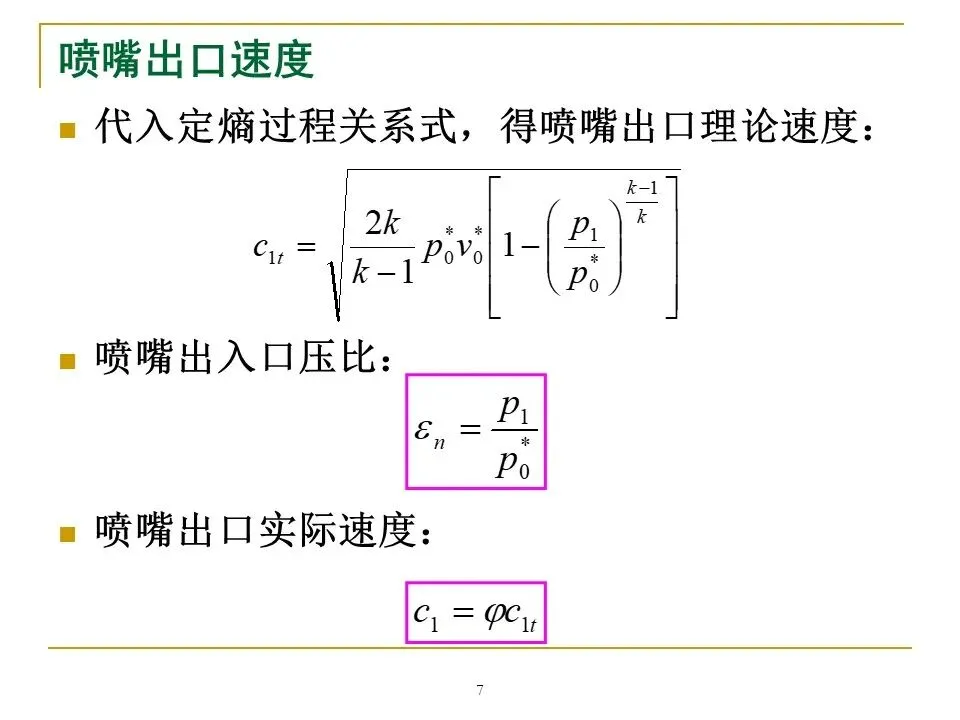

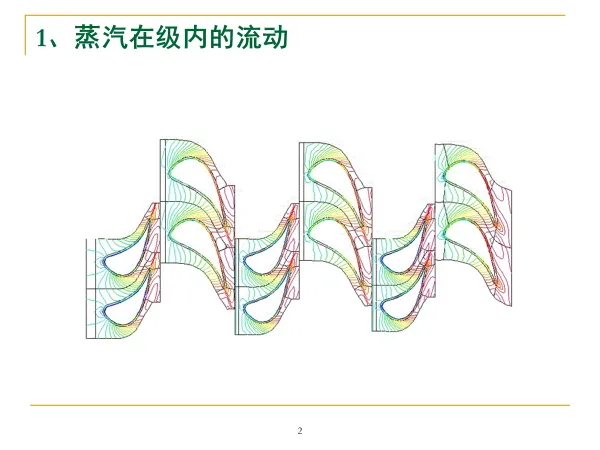

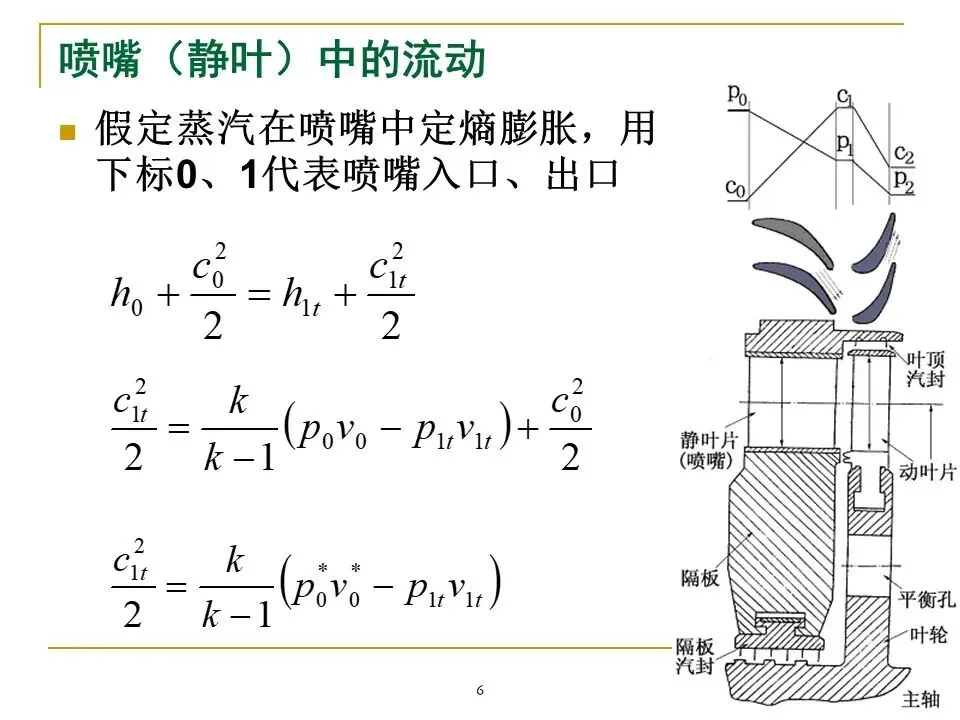

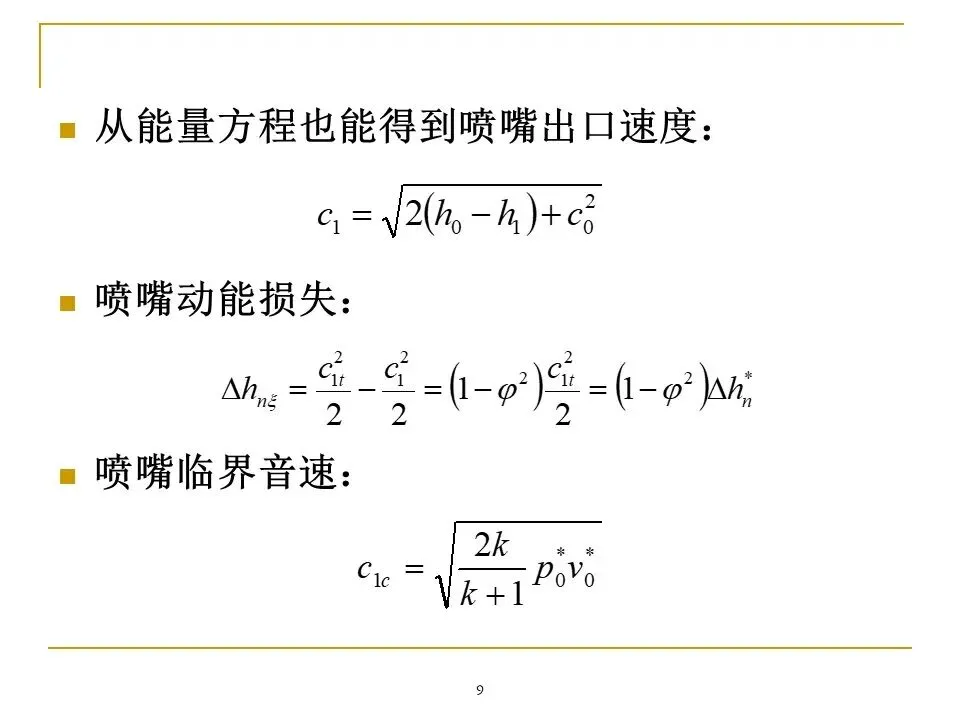

1、蒸汽在级内的流动

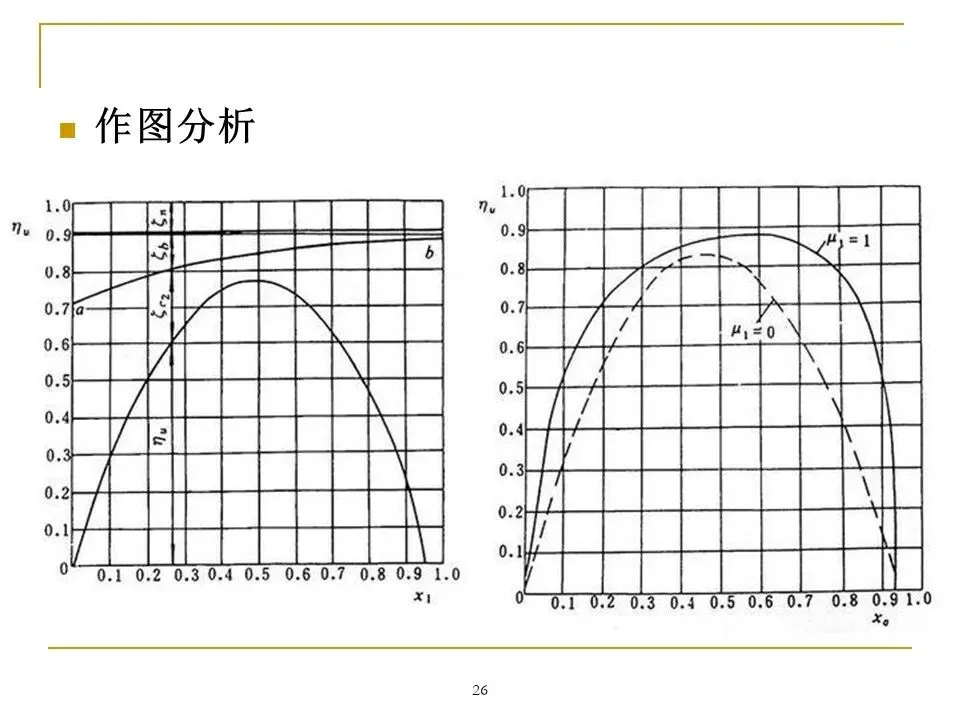

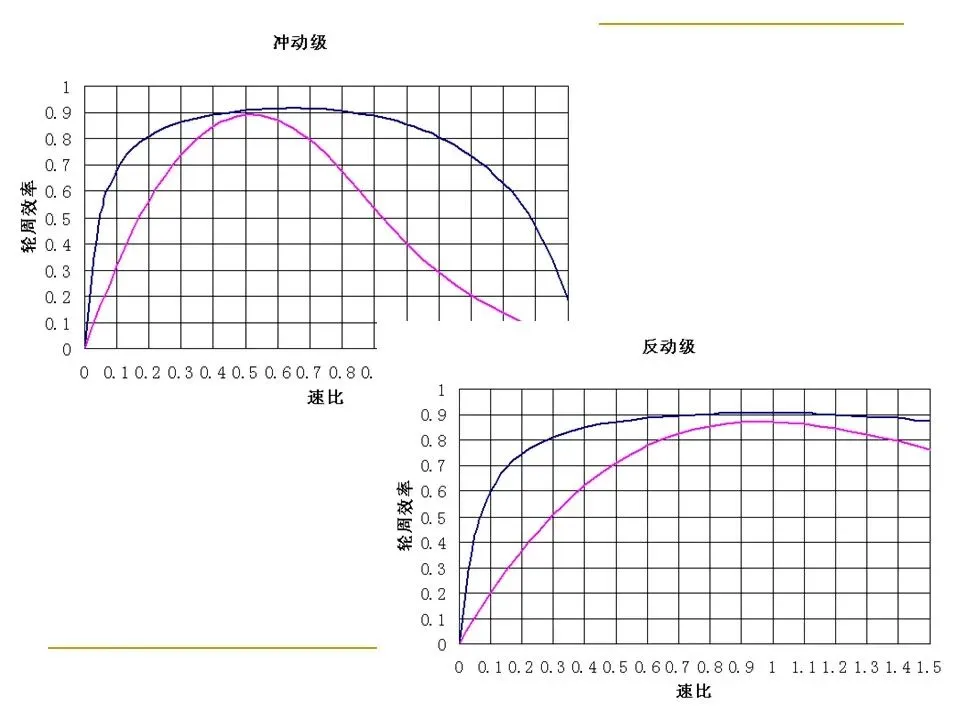

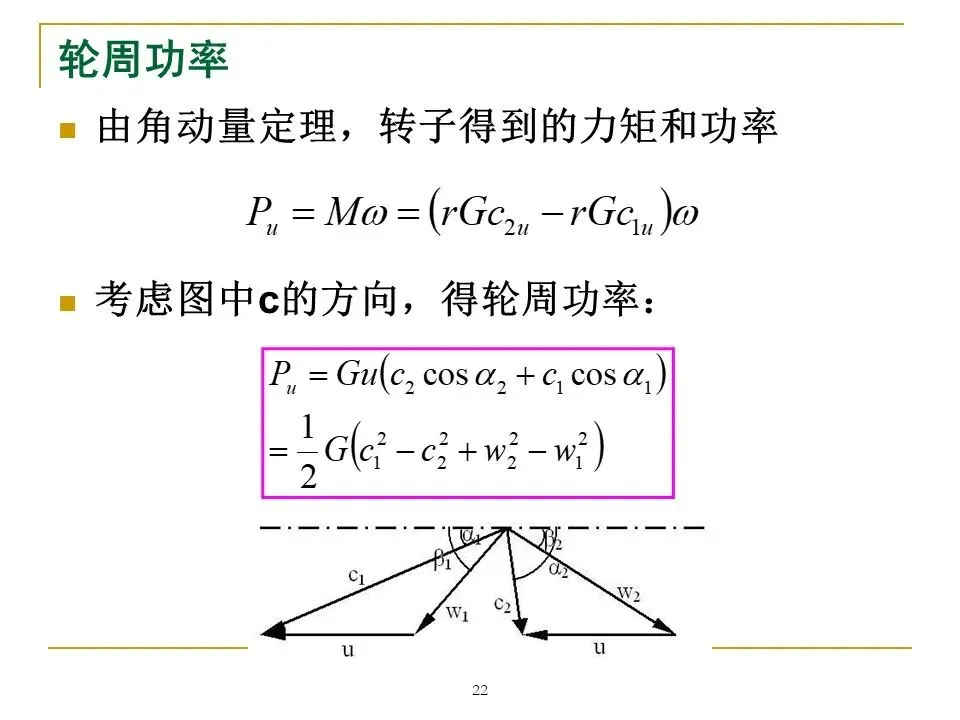

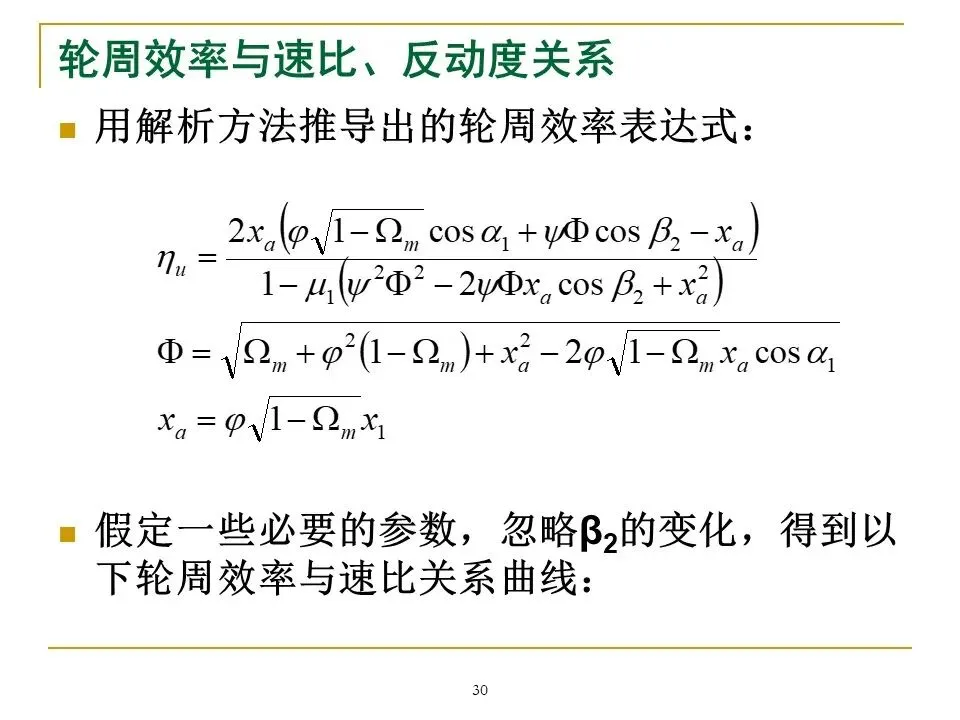

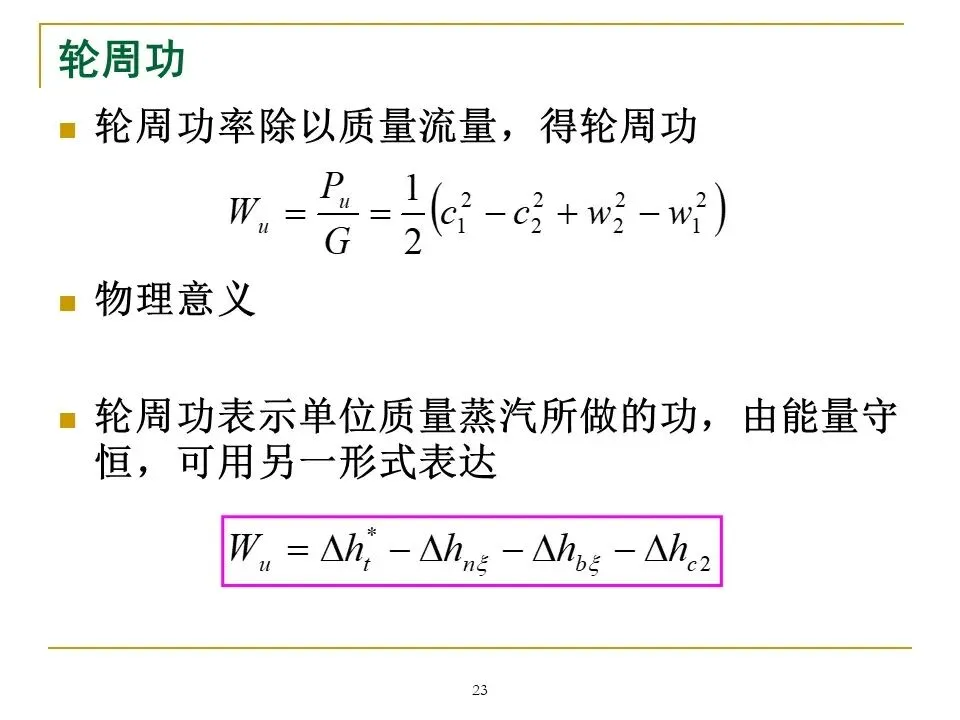

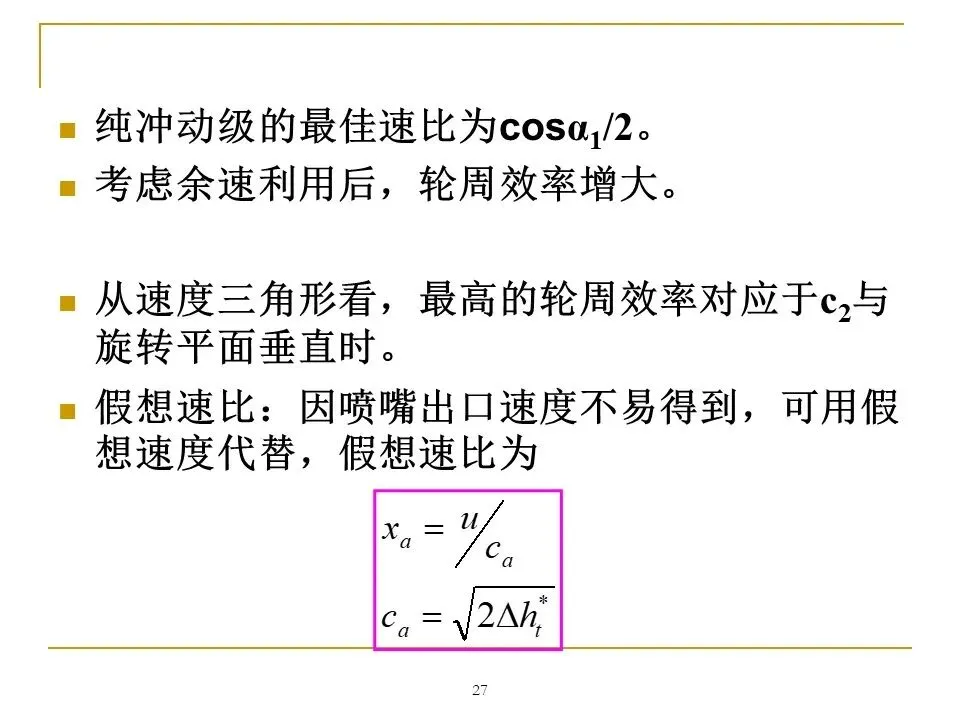

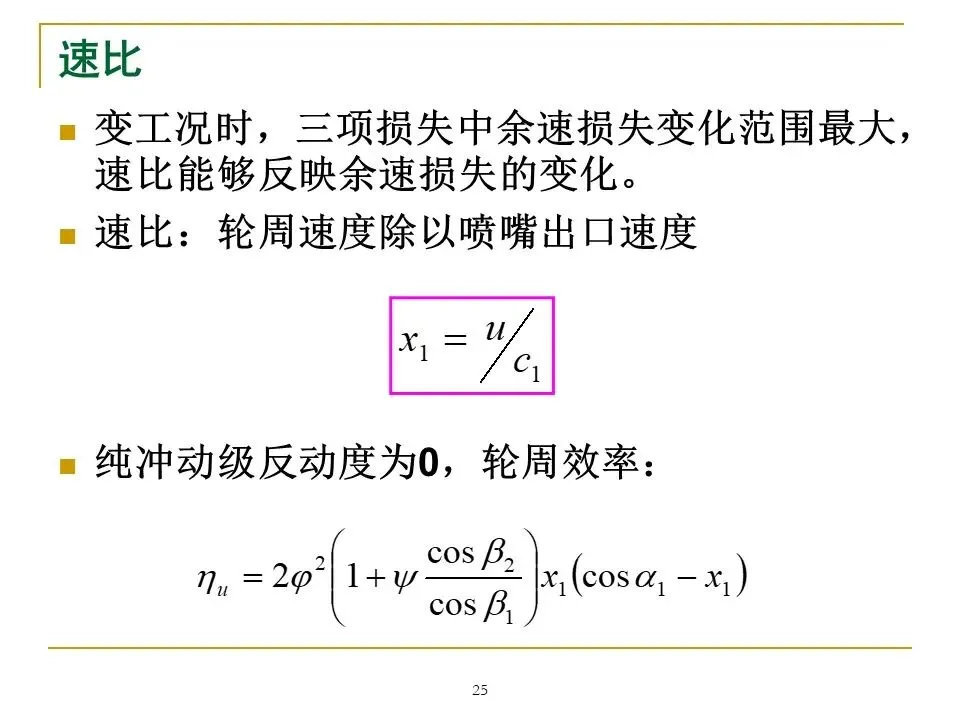

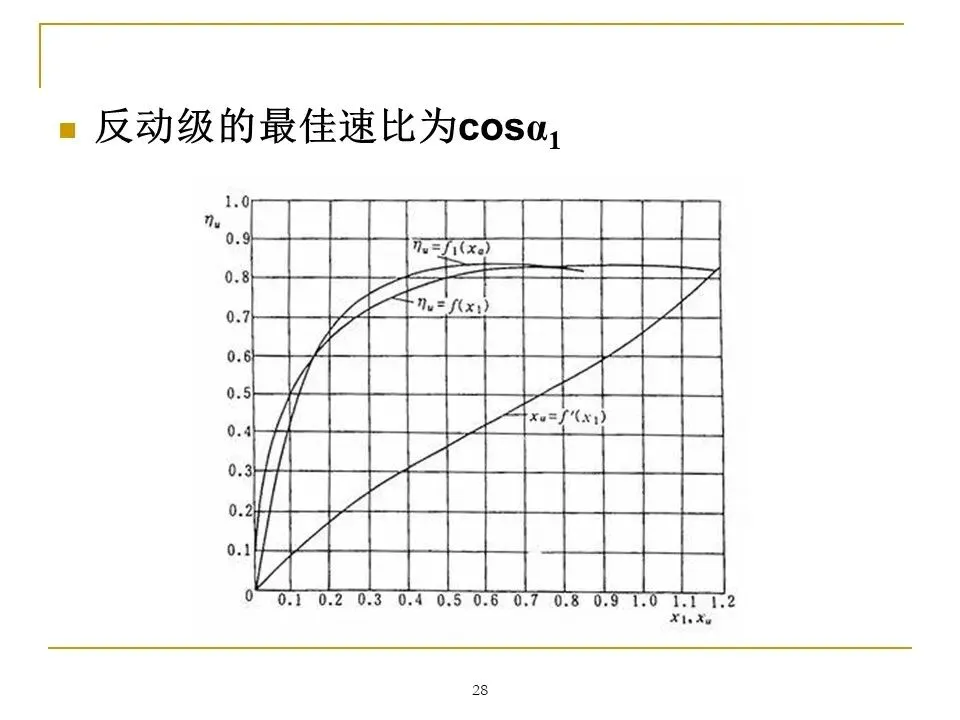

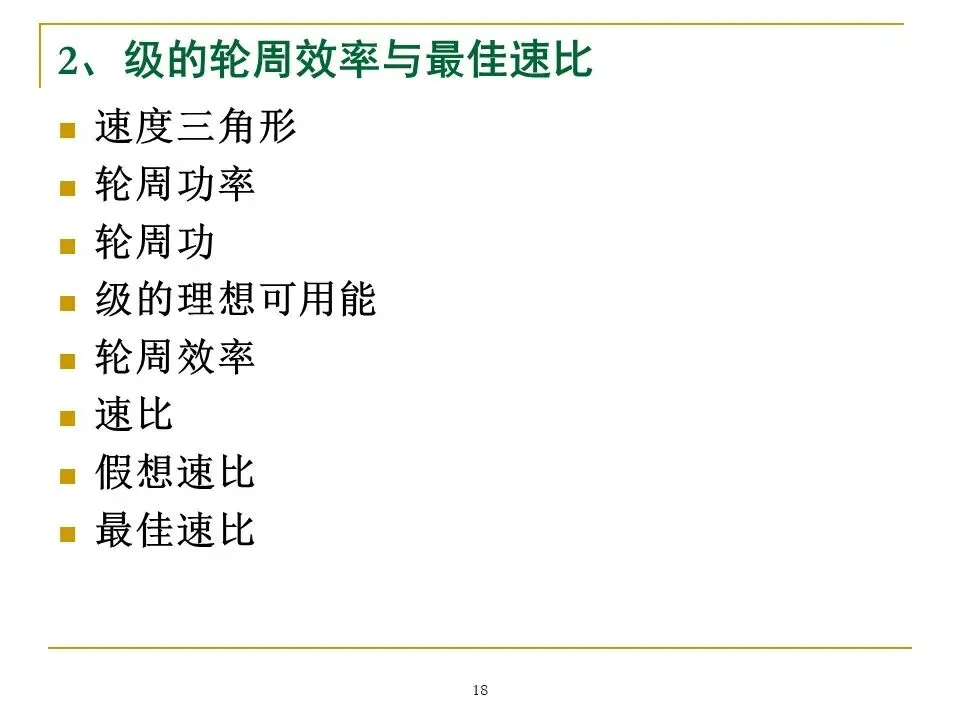

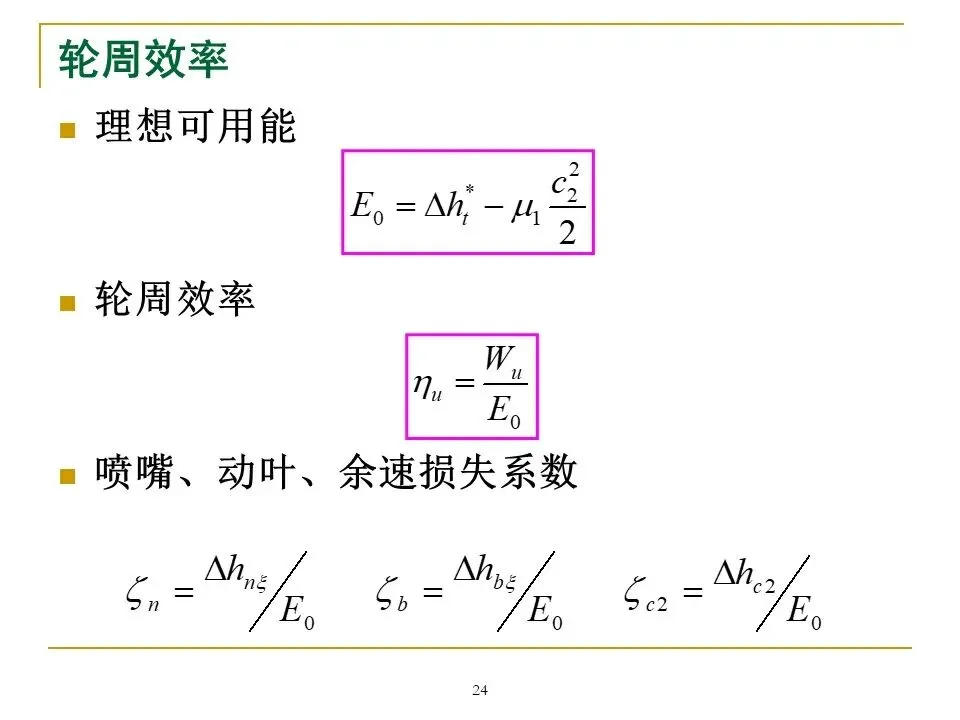

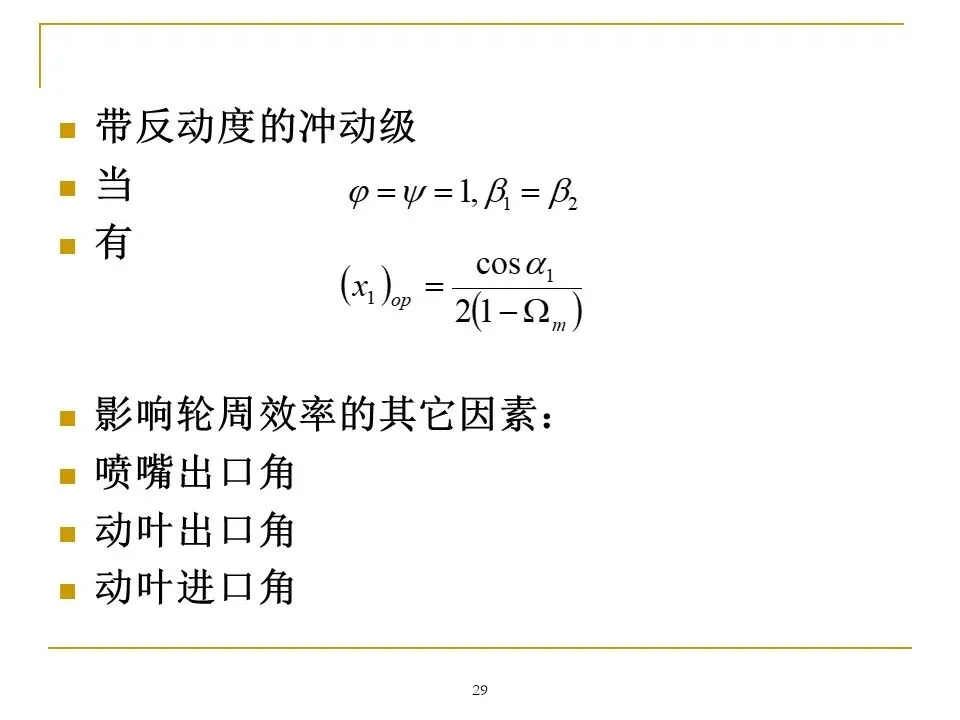

2、轮周效率和最佳速比

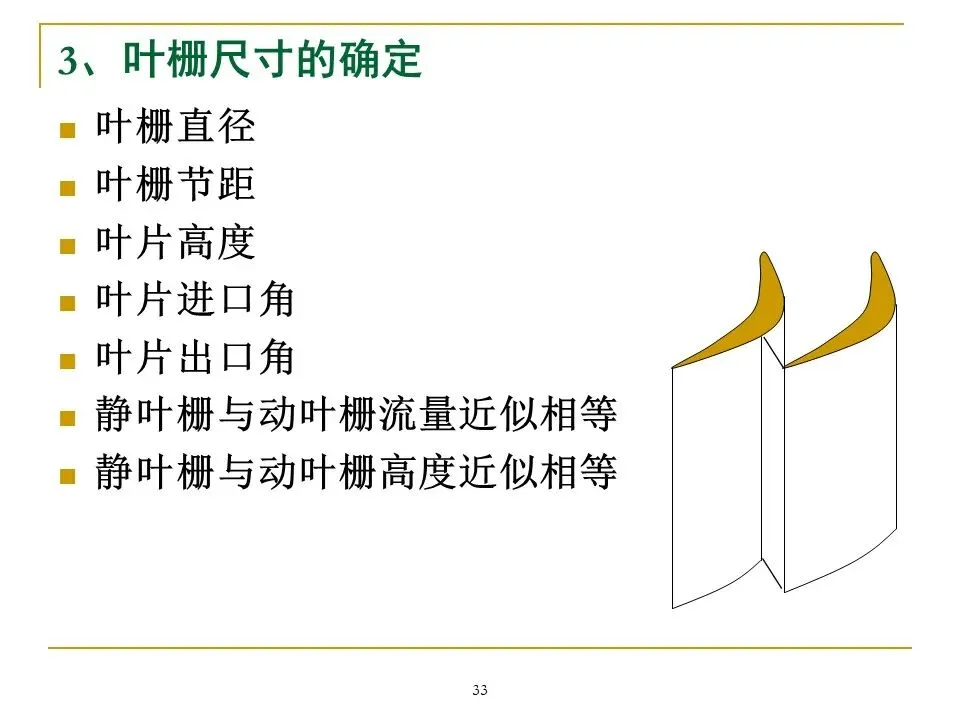

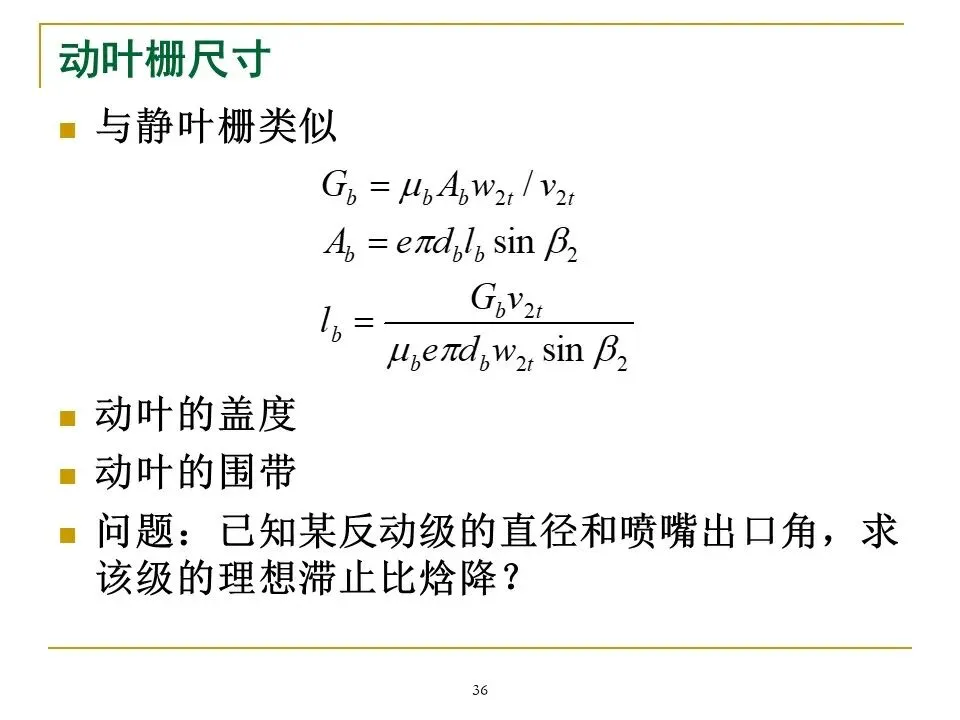

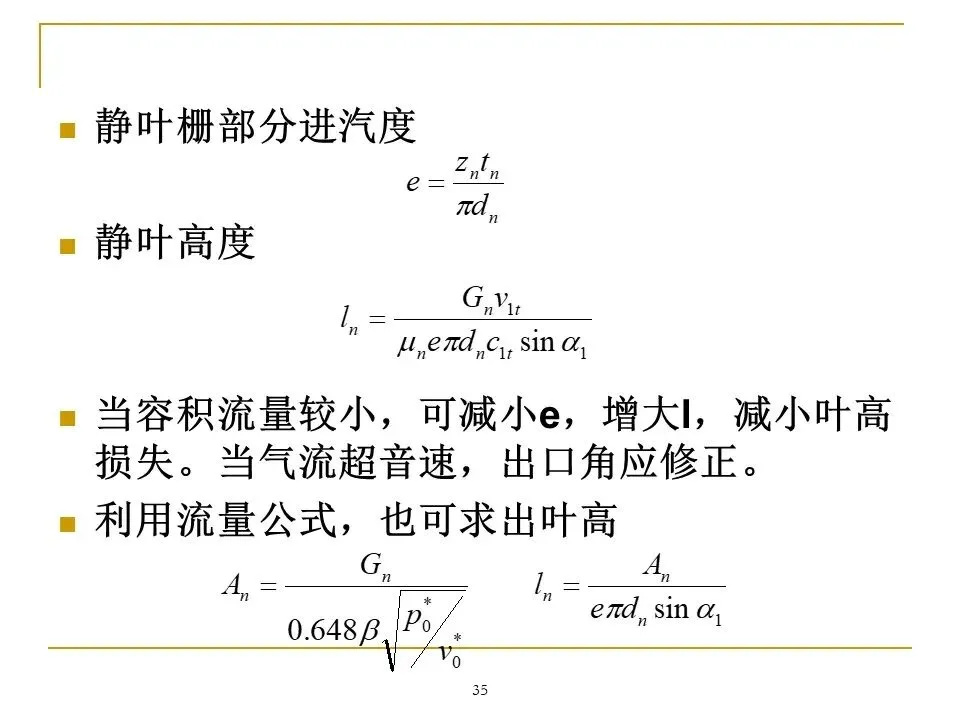

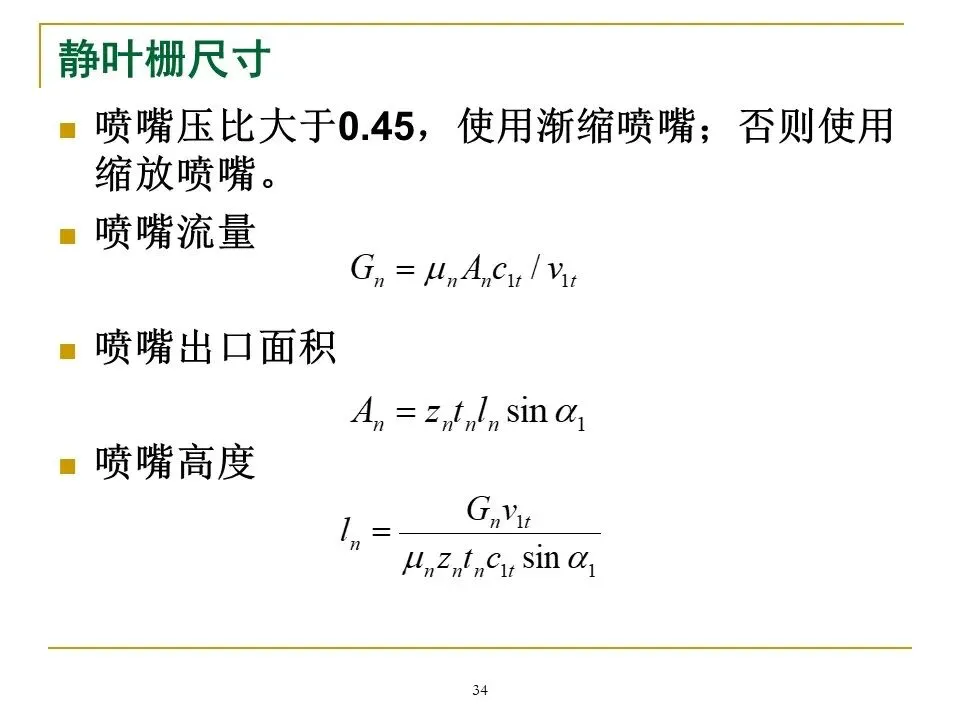

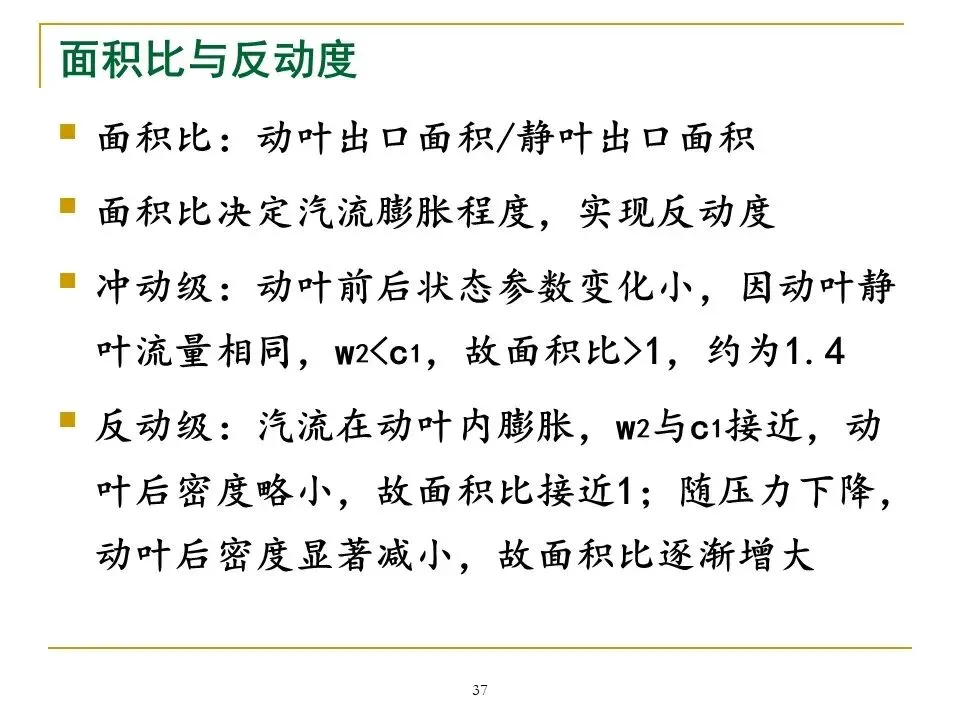

3、叶栅尺寸的确定

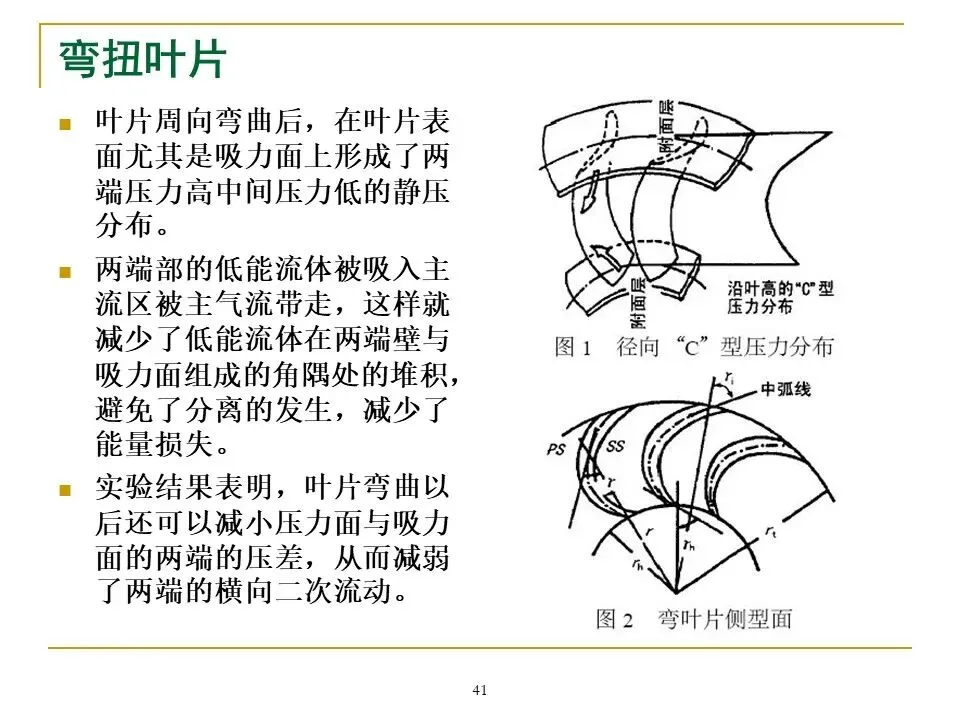

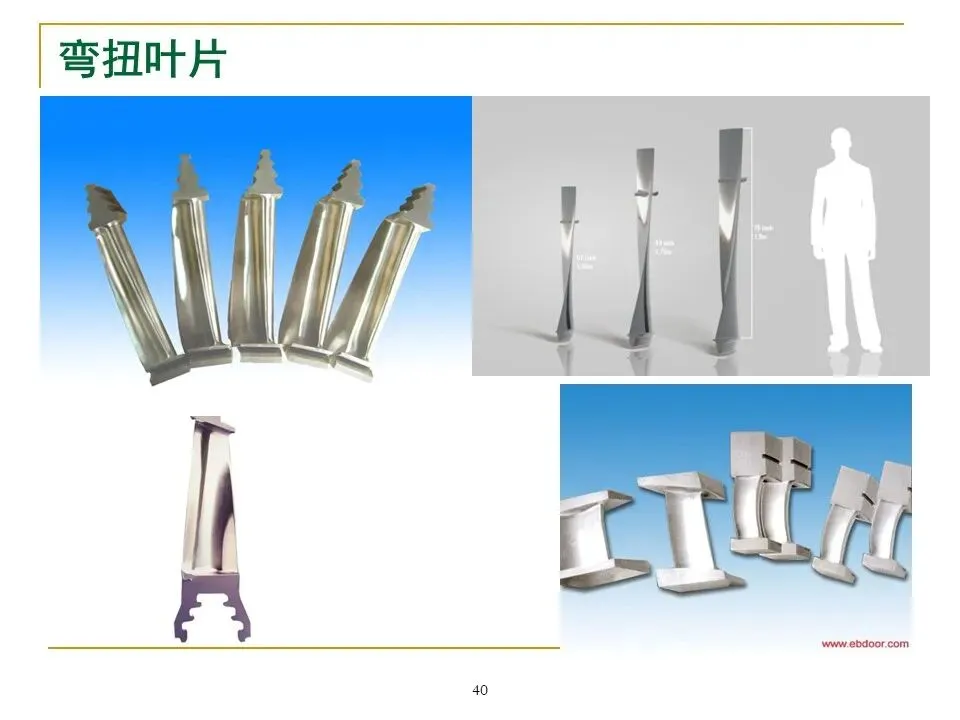

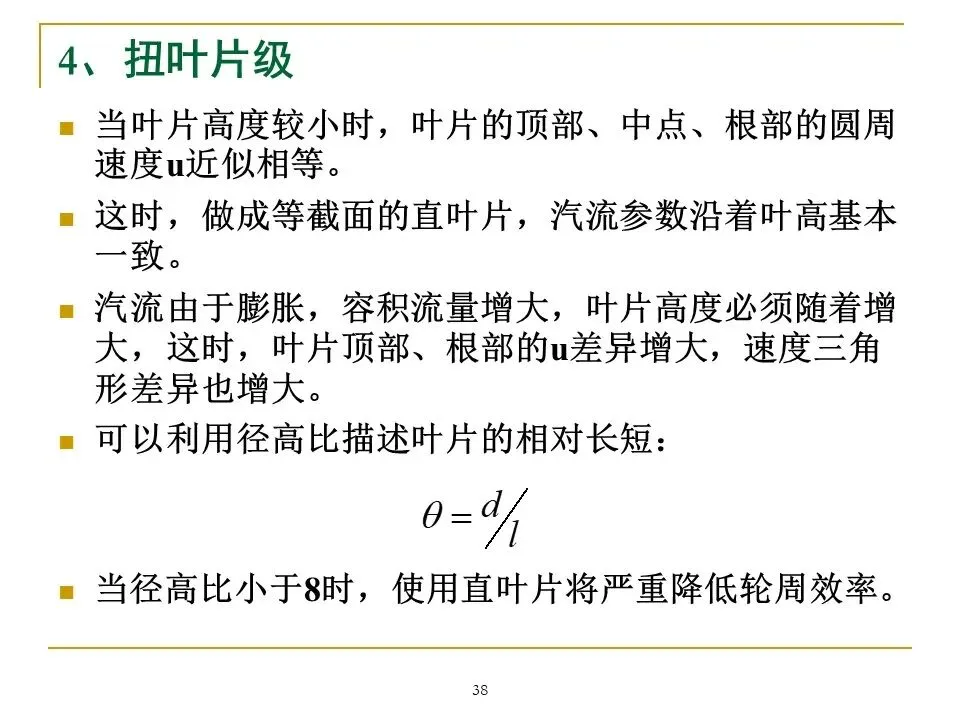

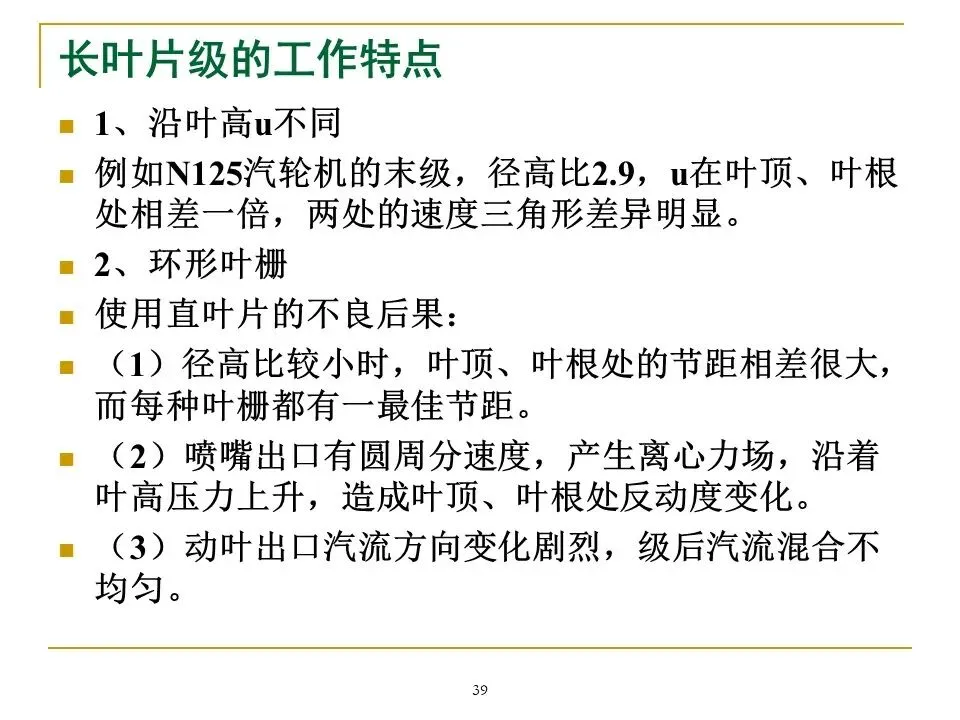

4、扭叶片级

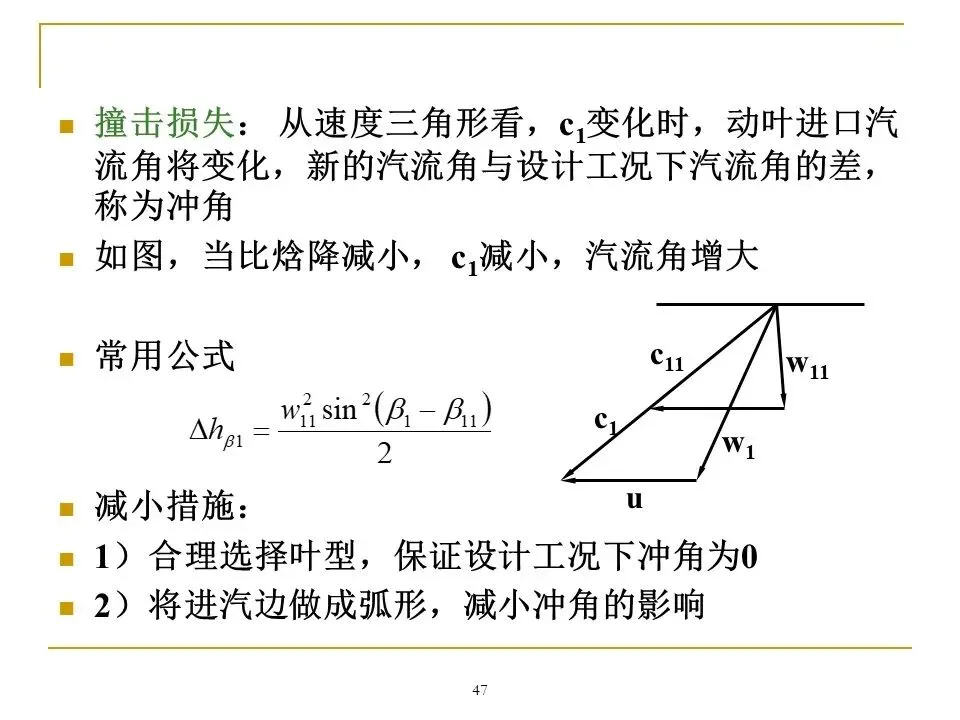

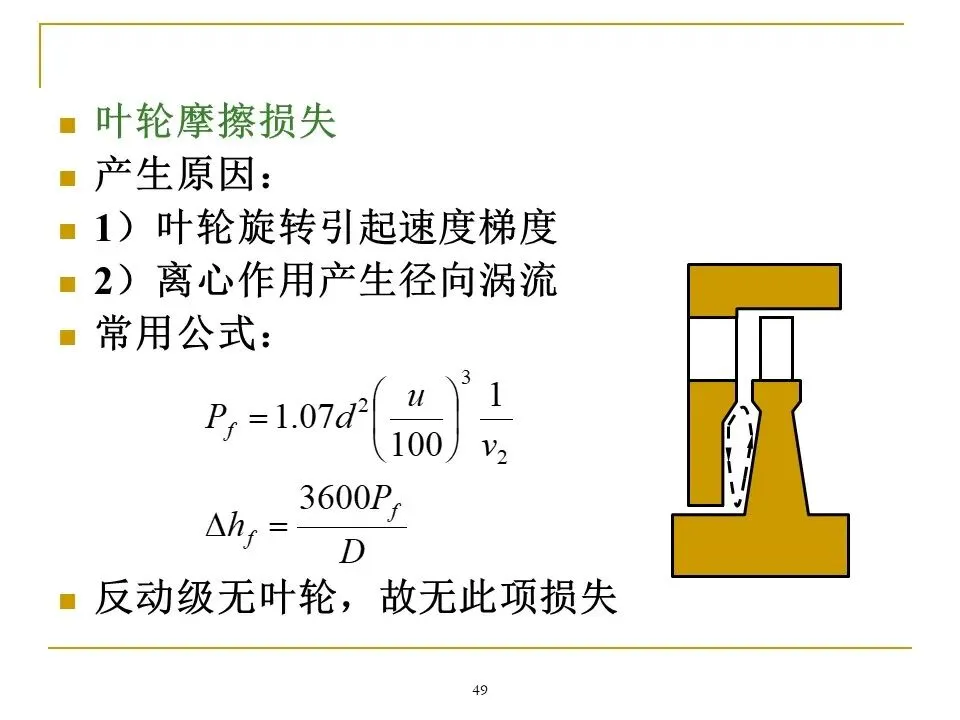

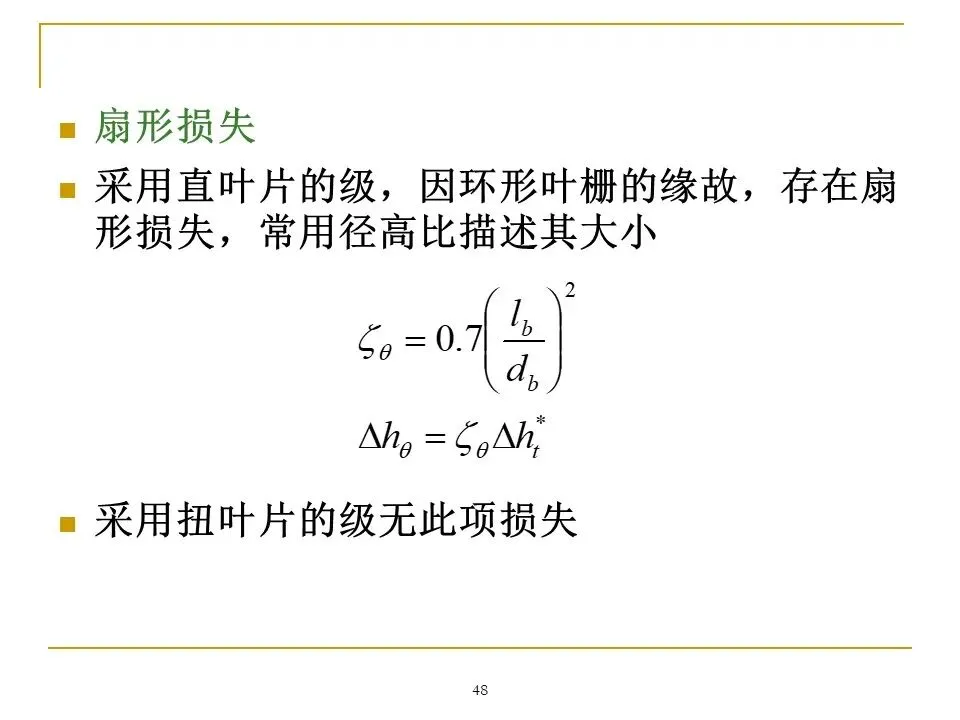

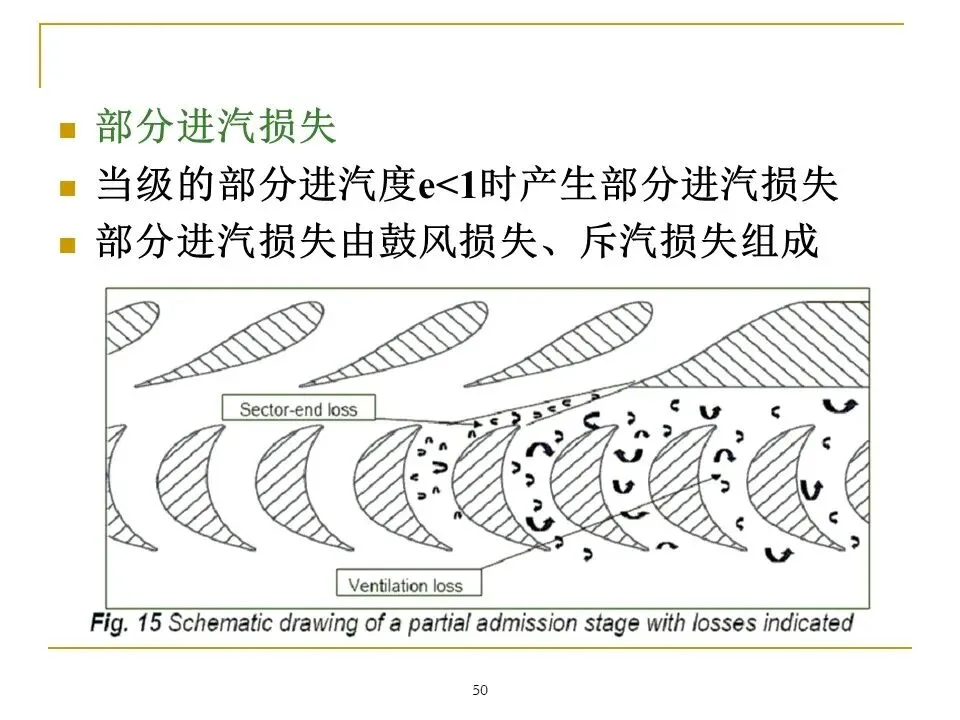

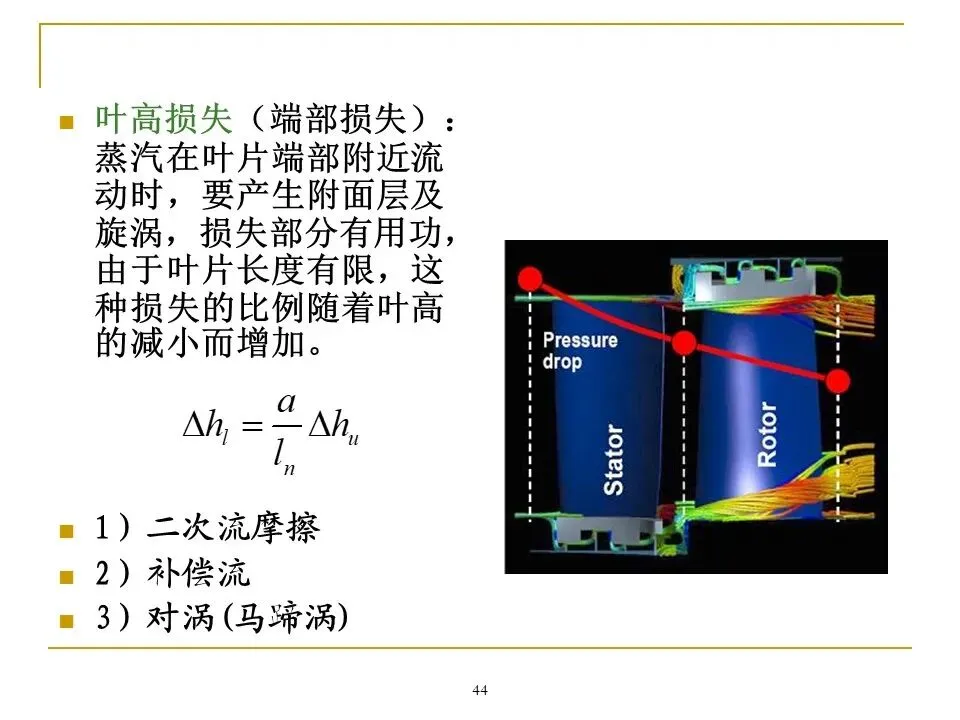

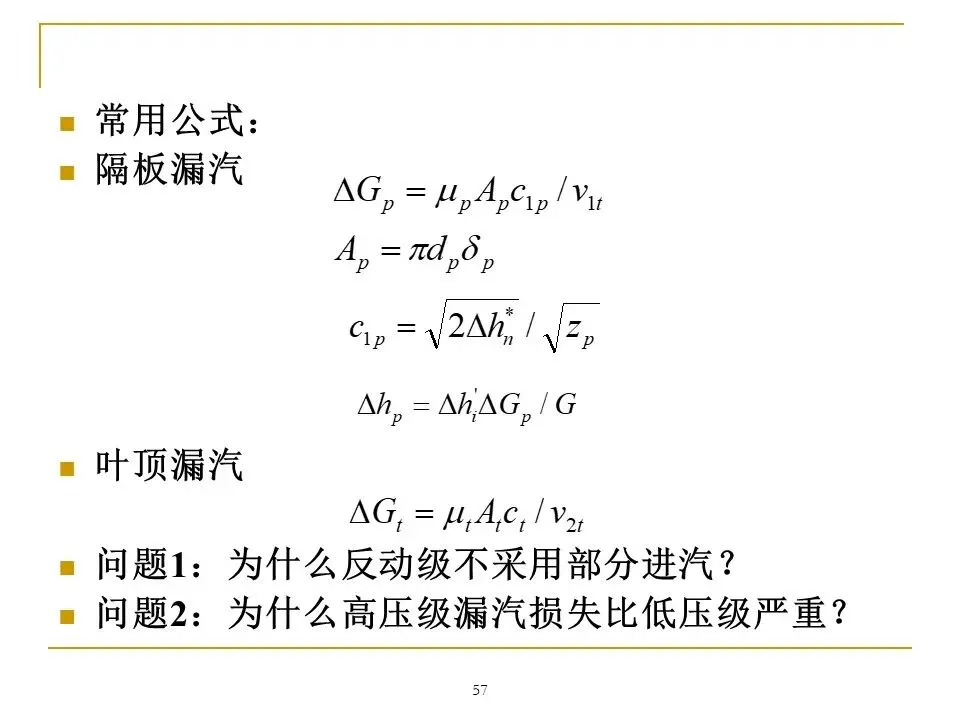

5、级内其它损失和级效率

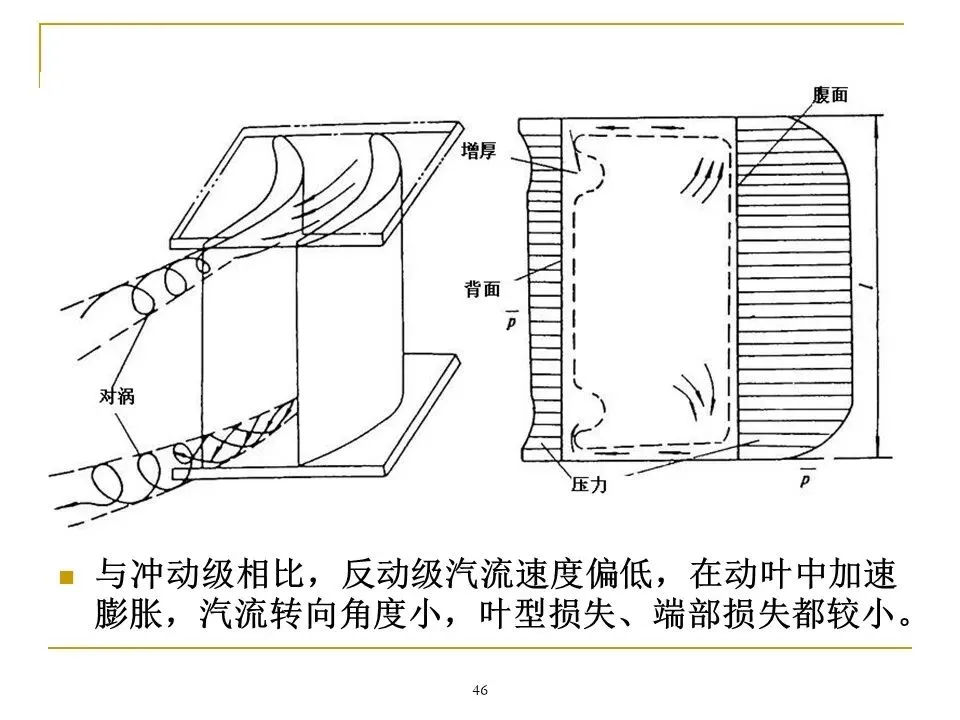

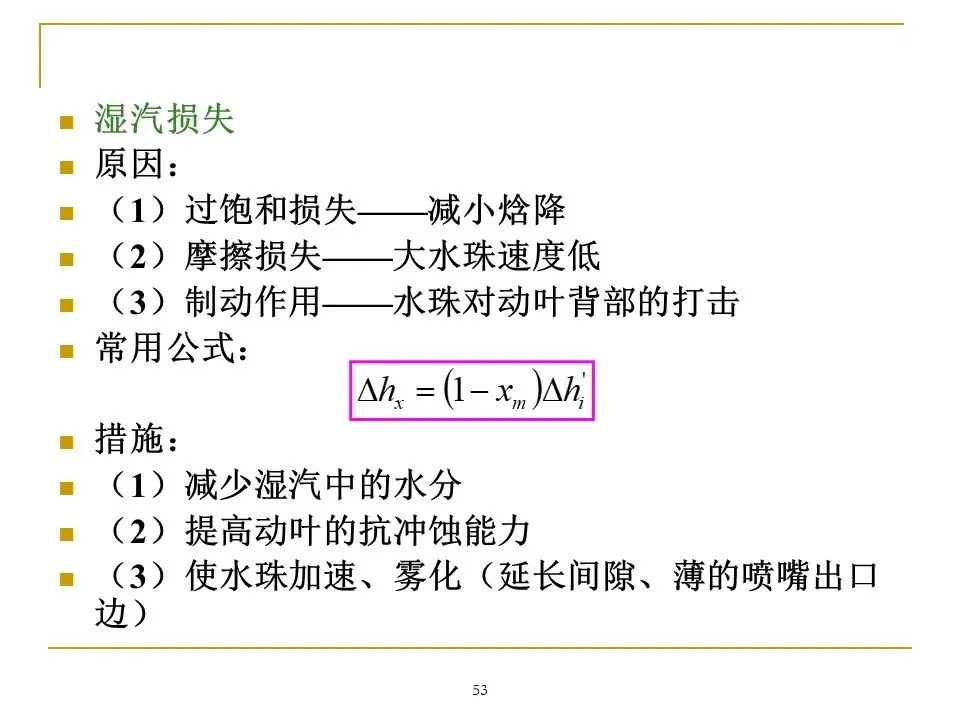

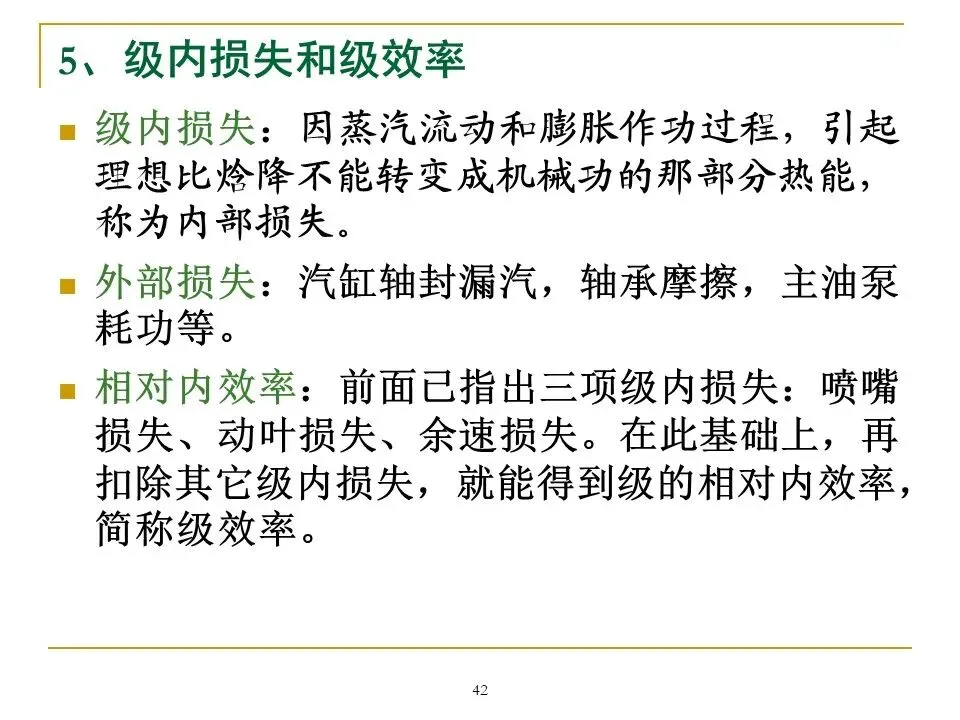

5、级内损失和级效率

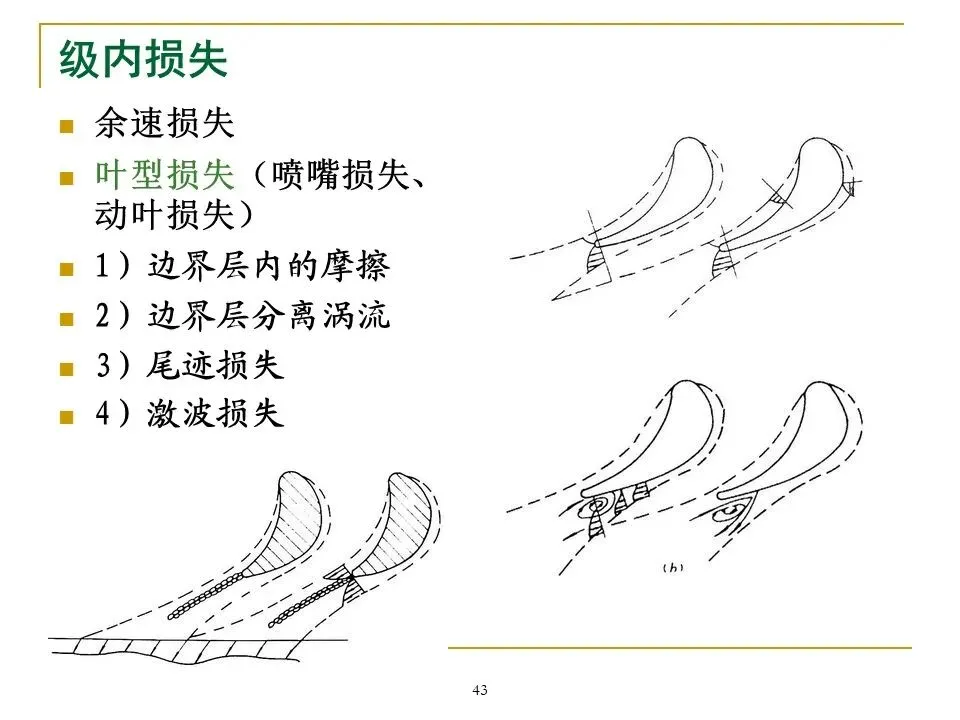

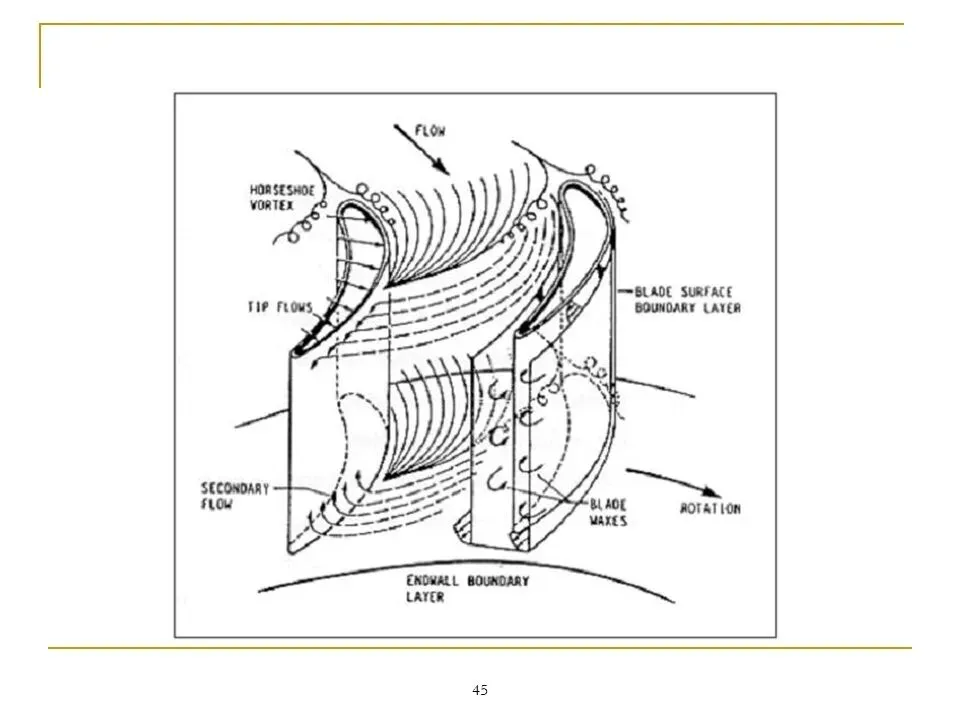

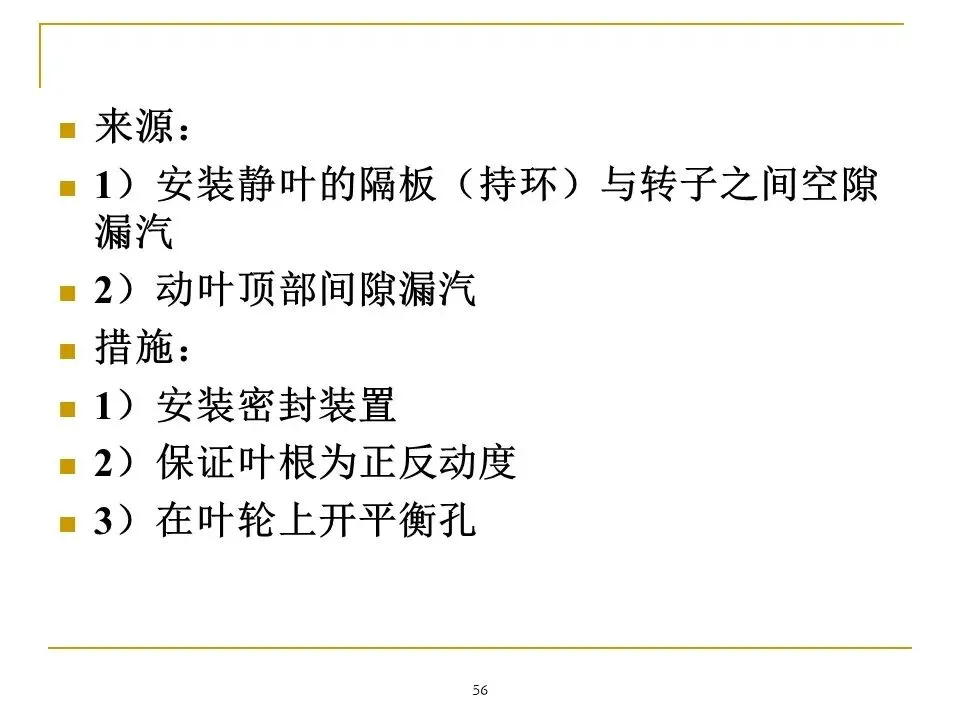

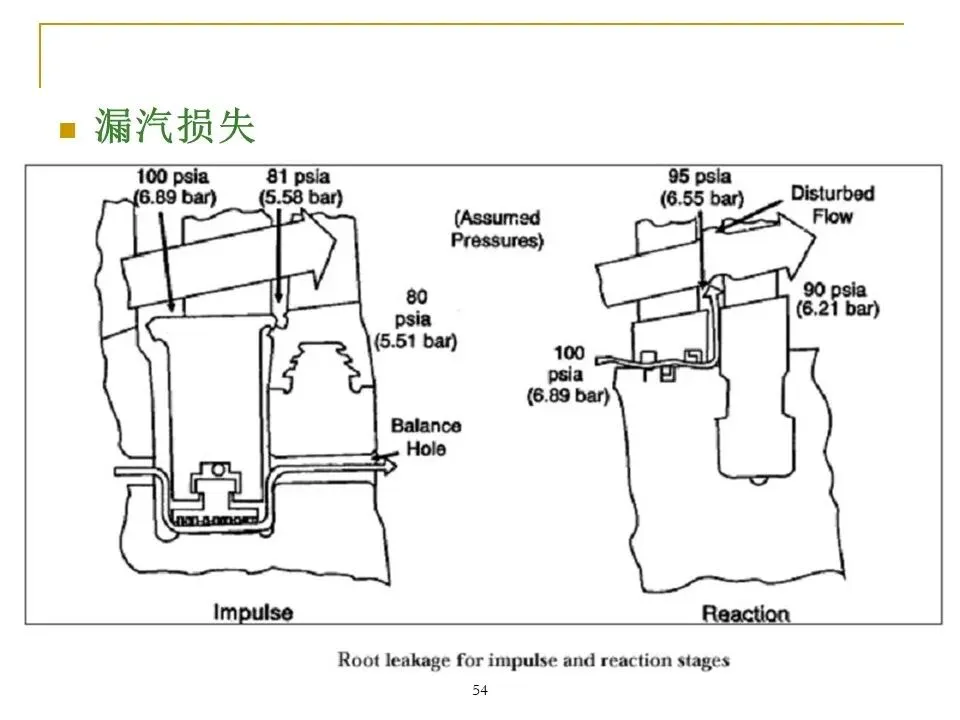

■级内损失：因蒸汽流动和膨胀作功过程，引起理想比焓降不能转变成机械功的那部分热能，称为内部损失。

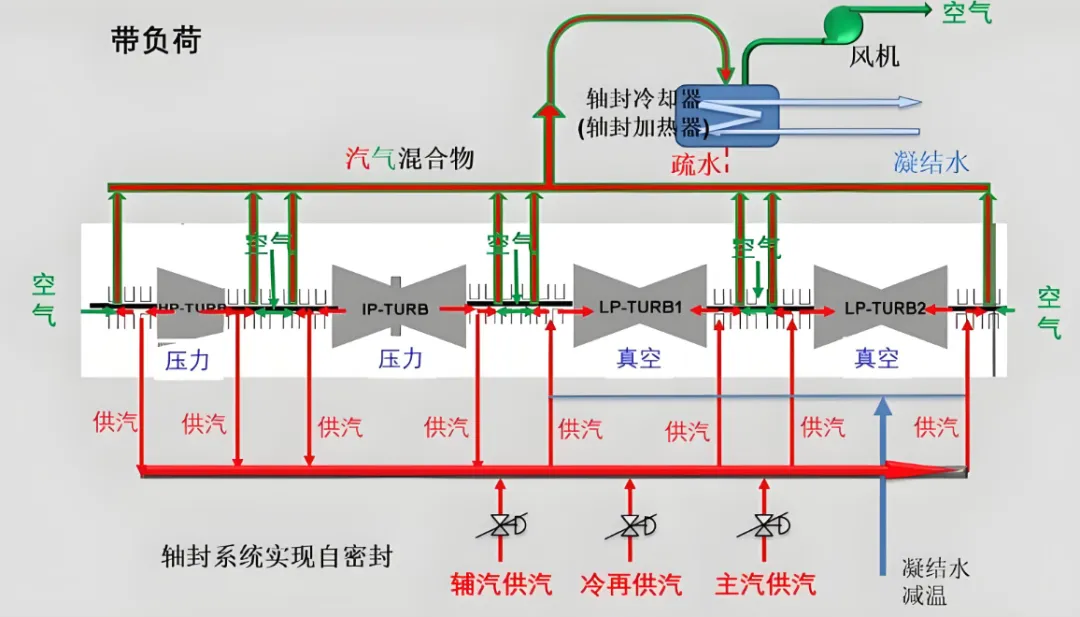

■外部损失：汽缸轴封漏汽，轴承摩擦，主油泵耗功等。

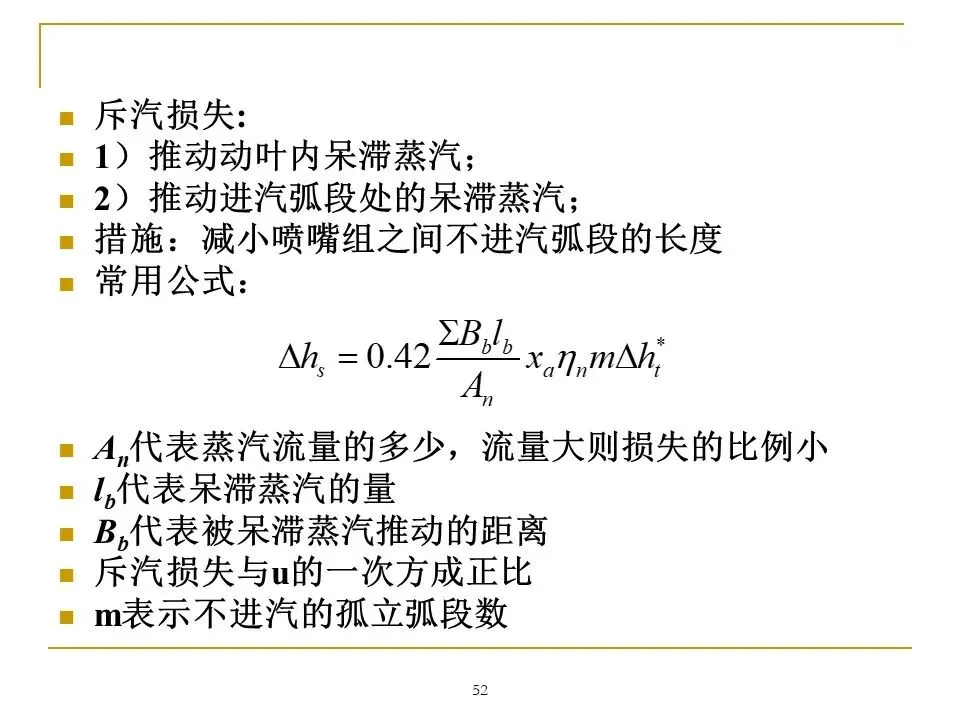

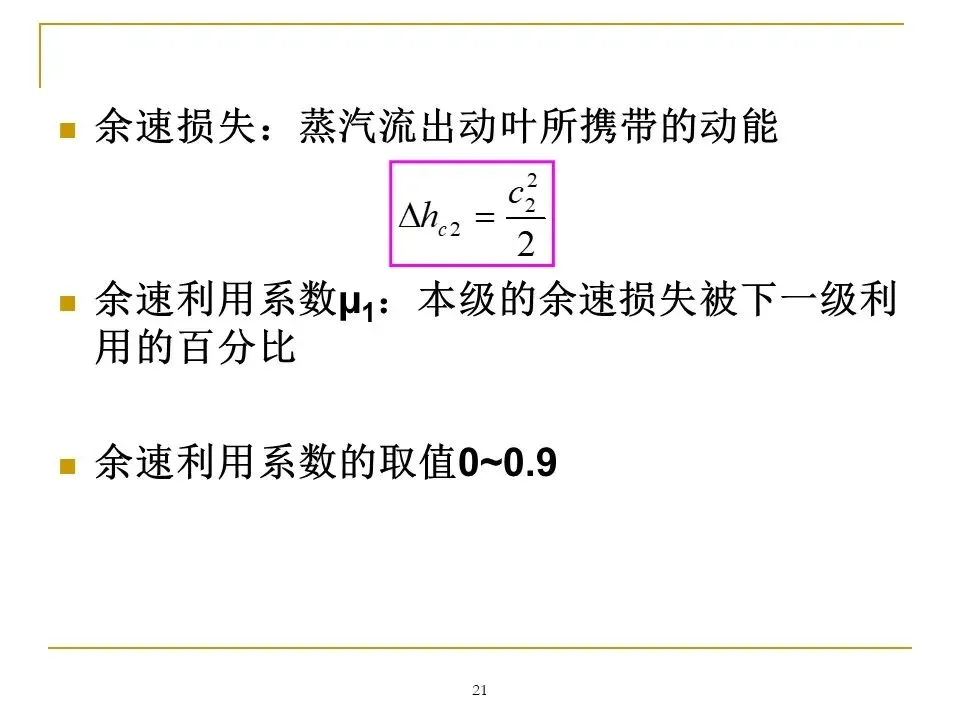

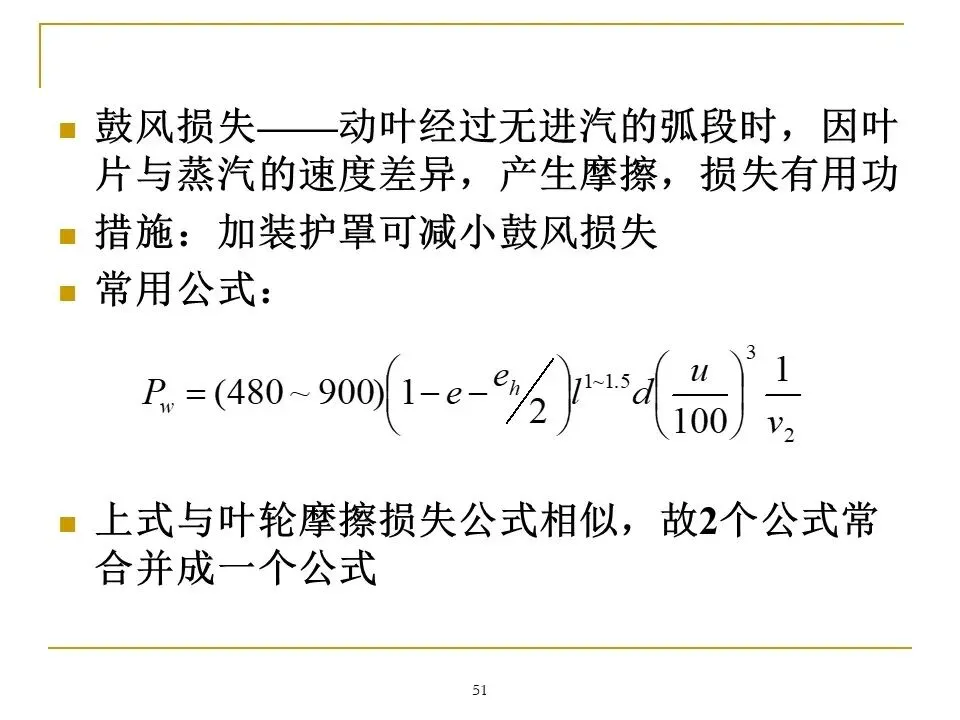

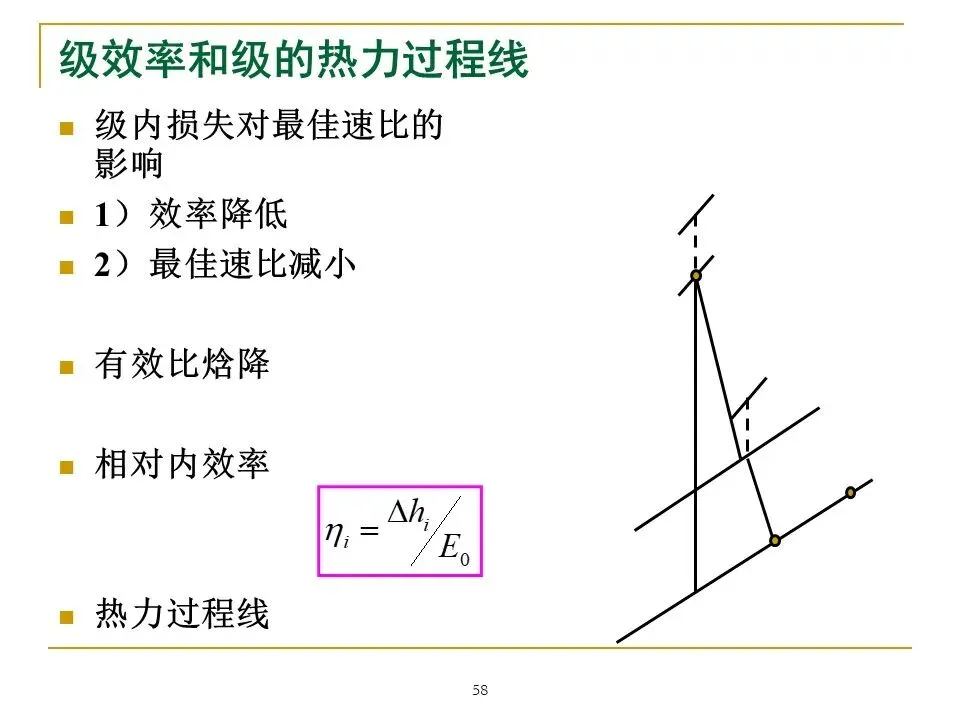

■相对内效率：前面已指出三项级内损失：喷嘴损失、动叶损失、余速损失。在此基础上，再扣除其它级内损失，就能得到级的相对内效率，简称级效率。

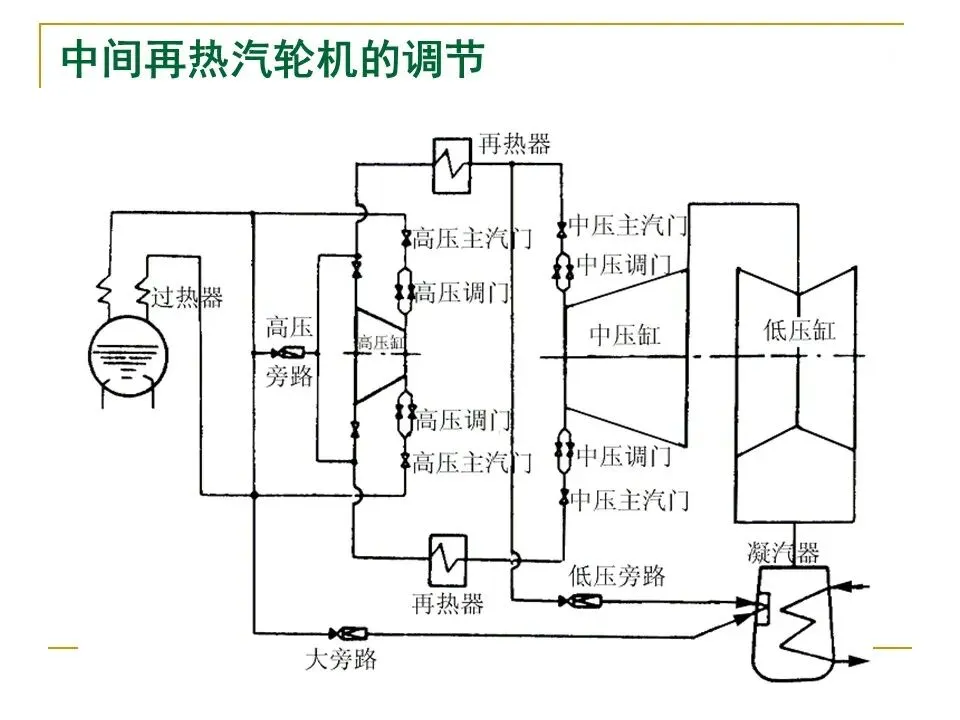

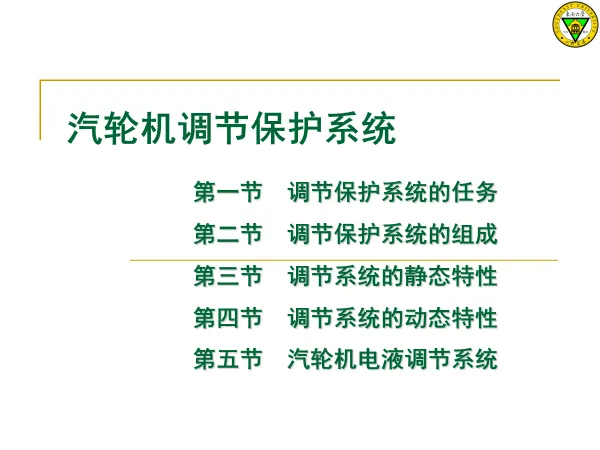

汽轮机调节保护系统
第一节 调节保护系统的任务

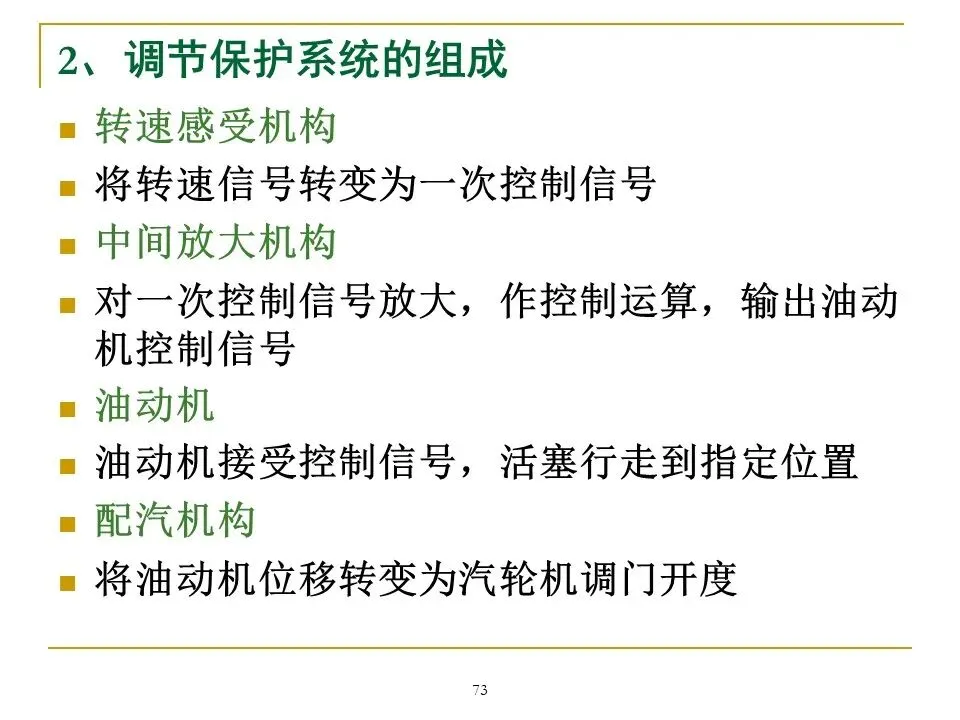

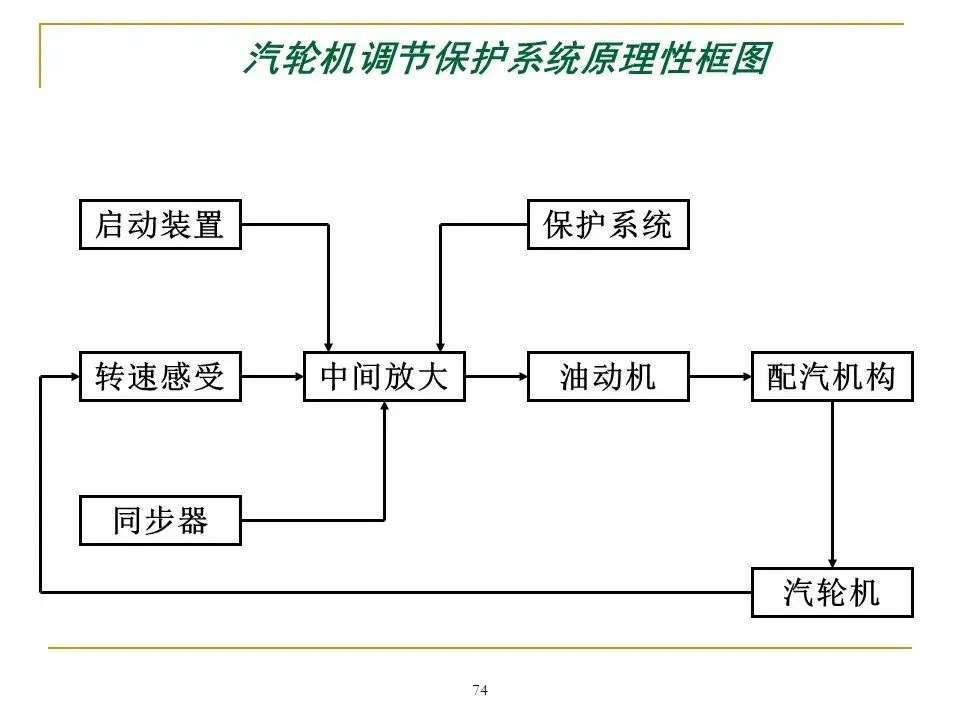

第二节 调节保护系统的组成

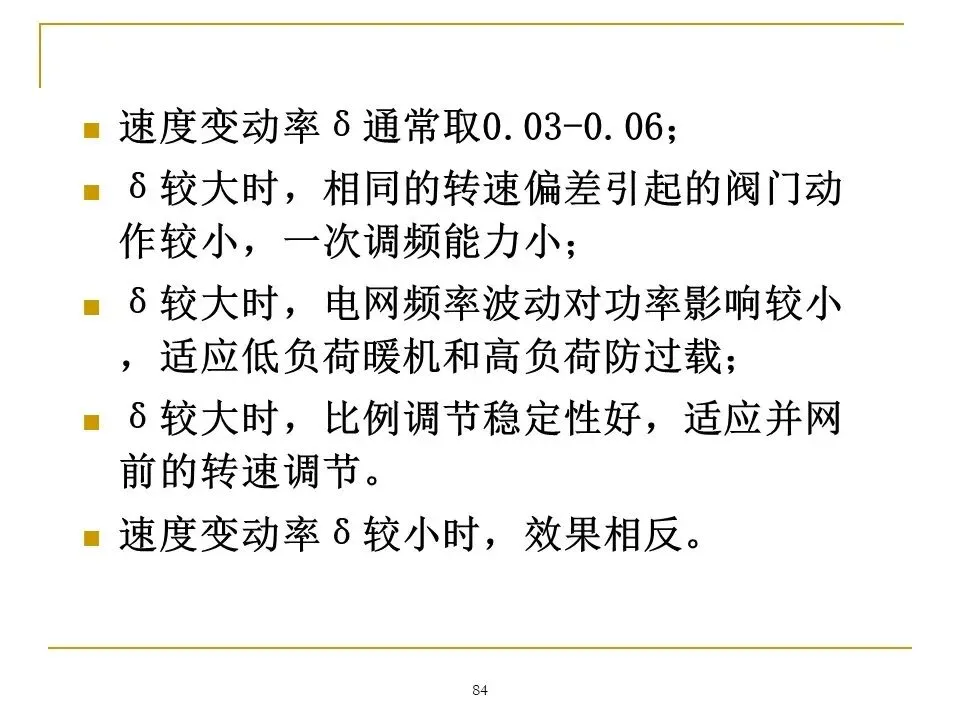

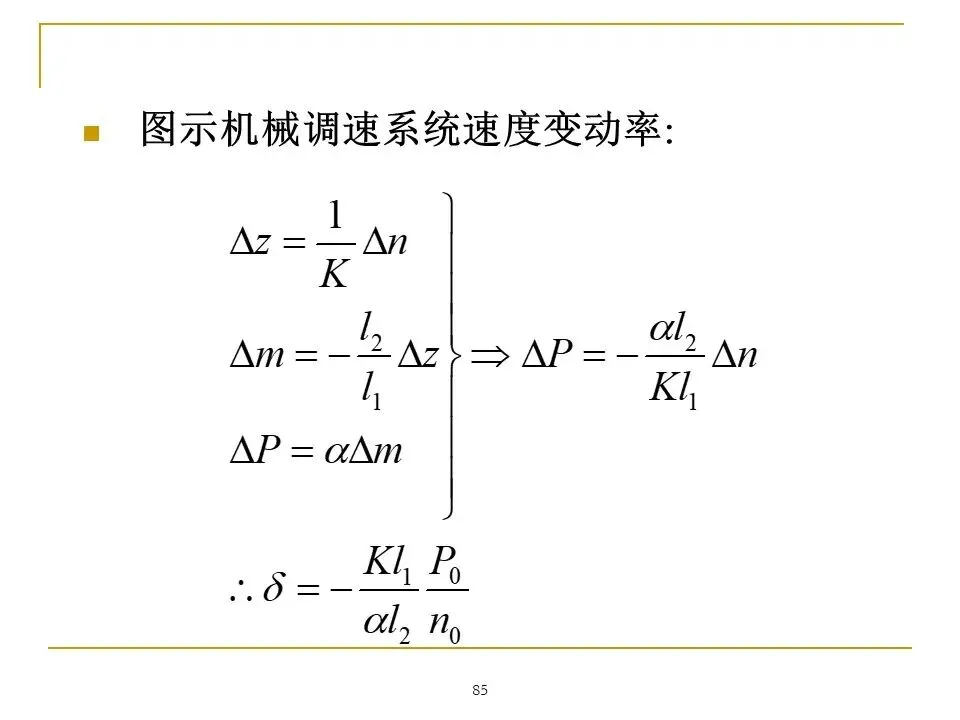

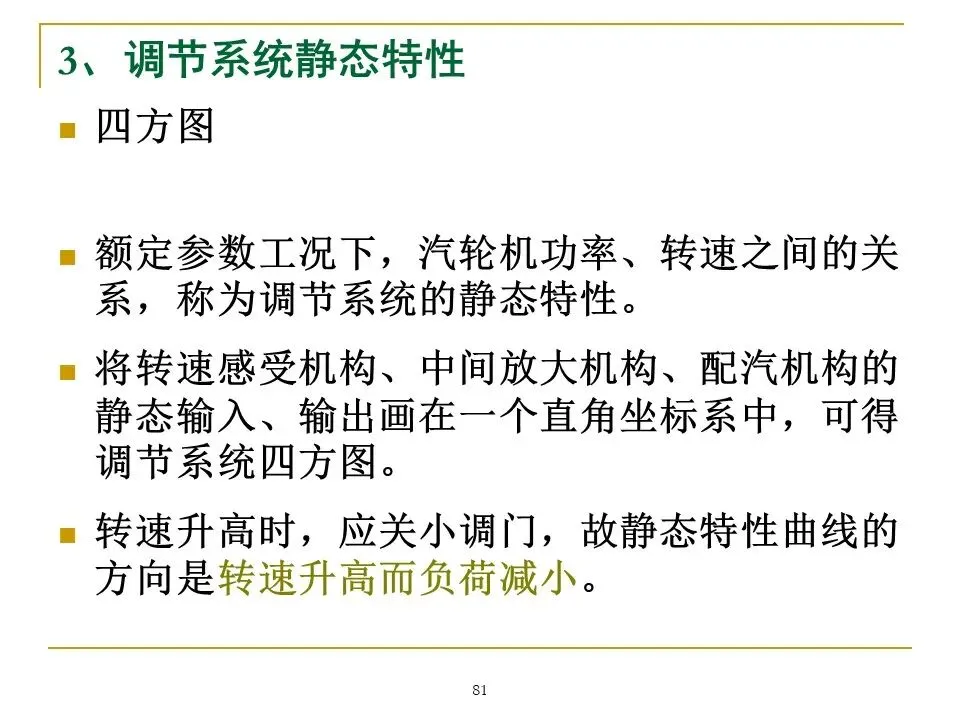

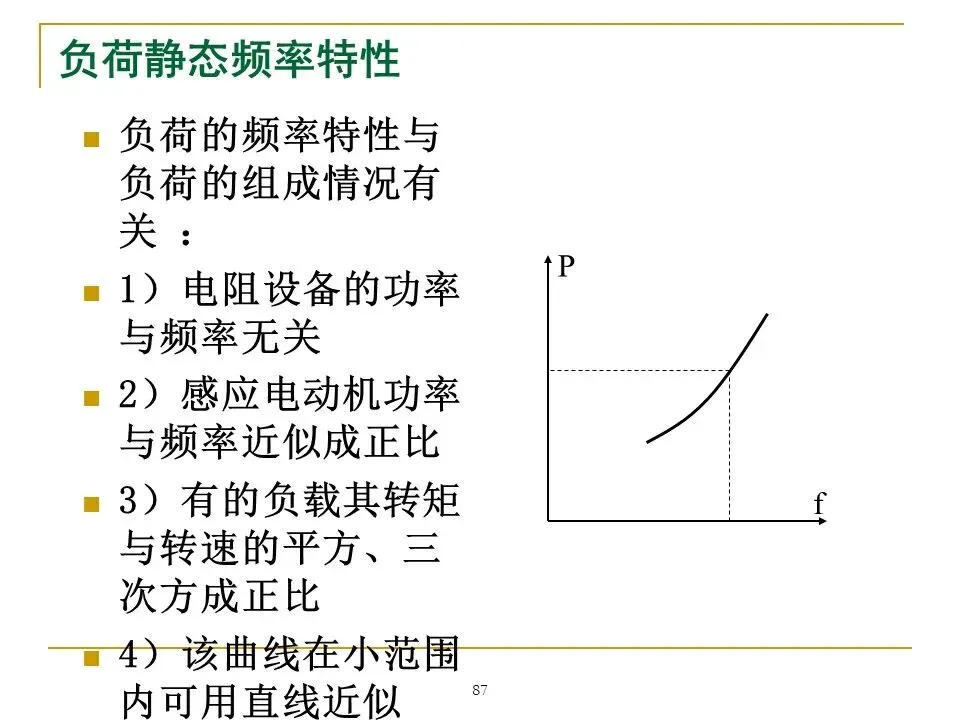

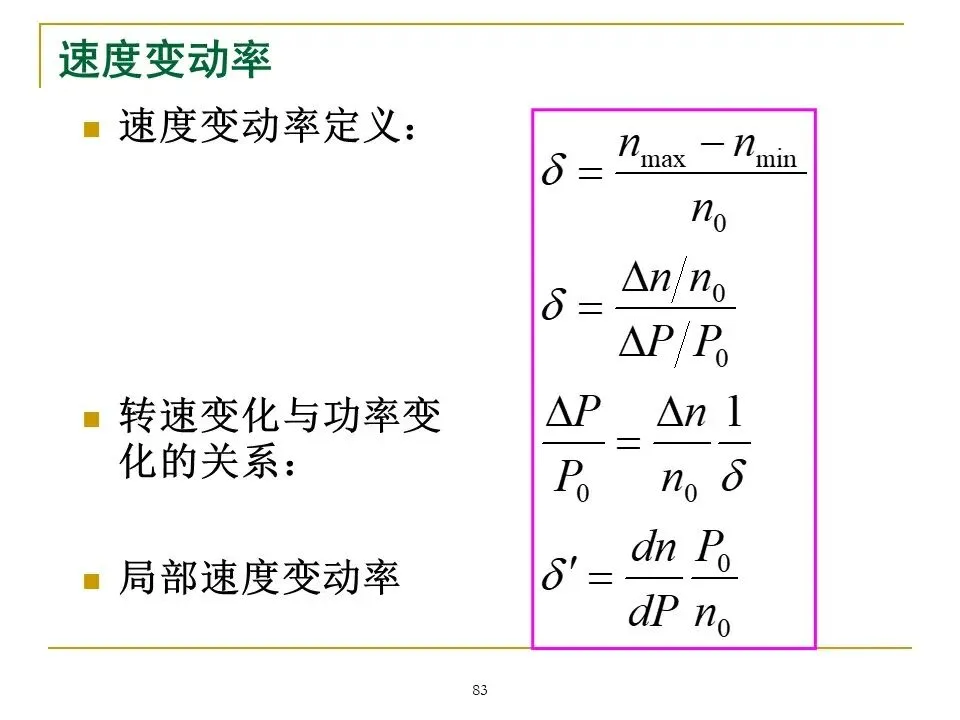

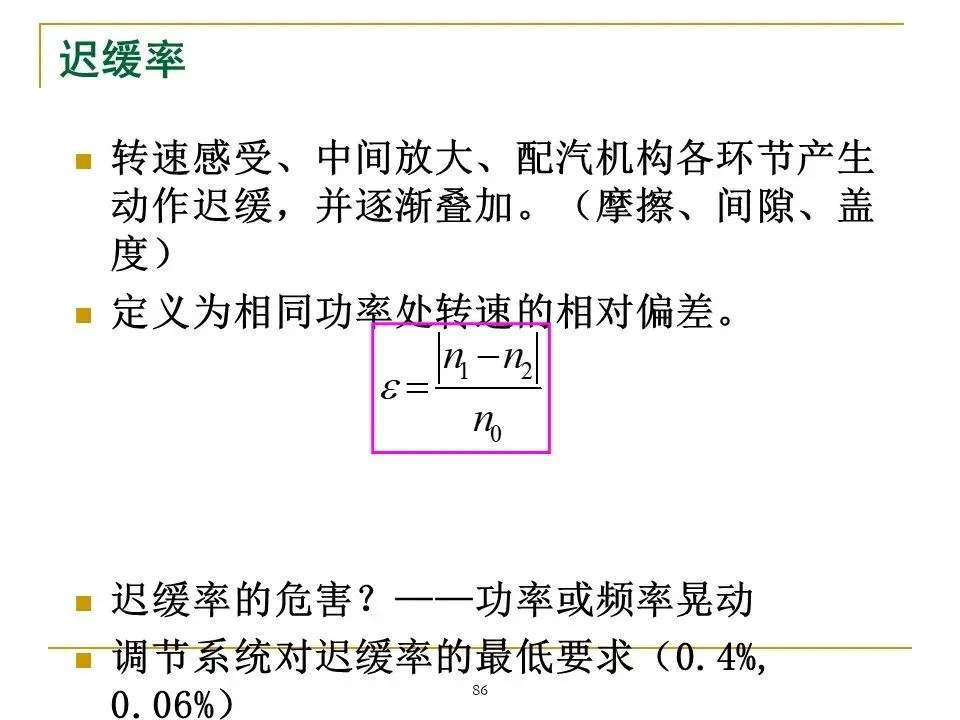

第三节 调节系统的静态特性

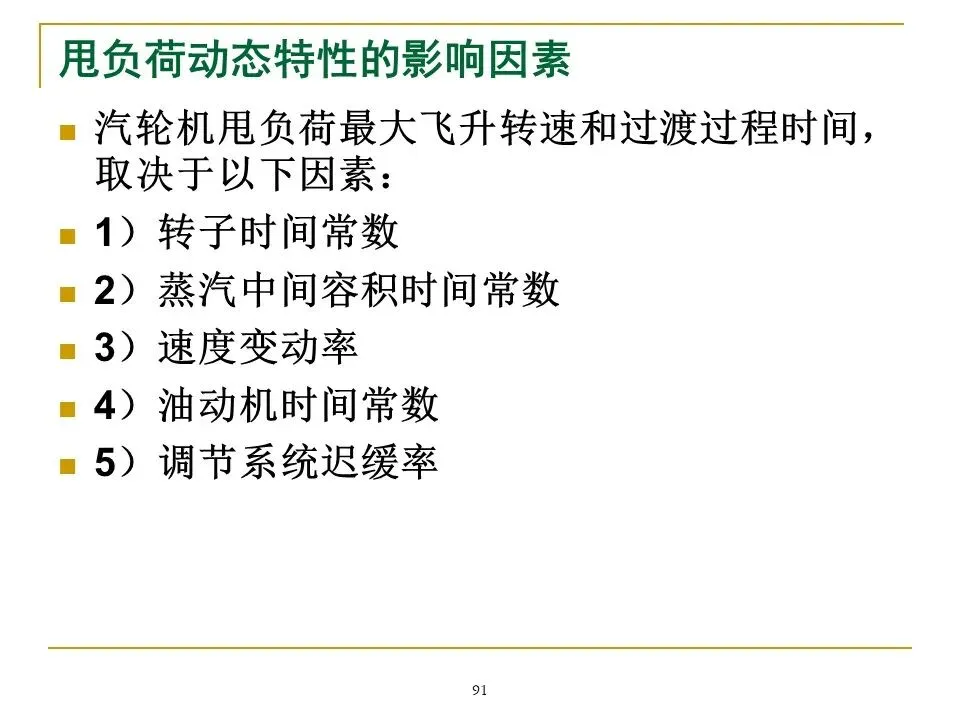

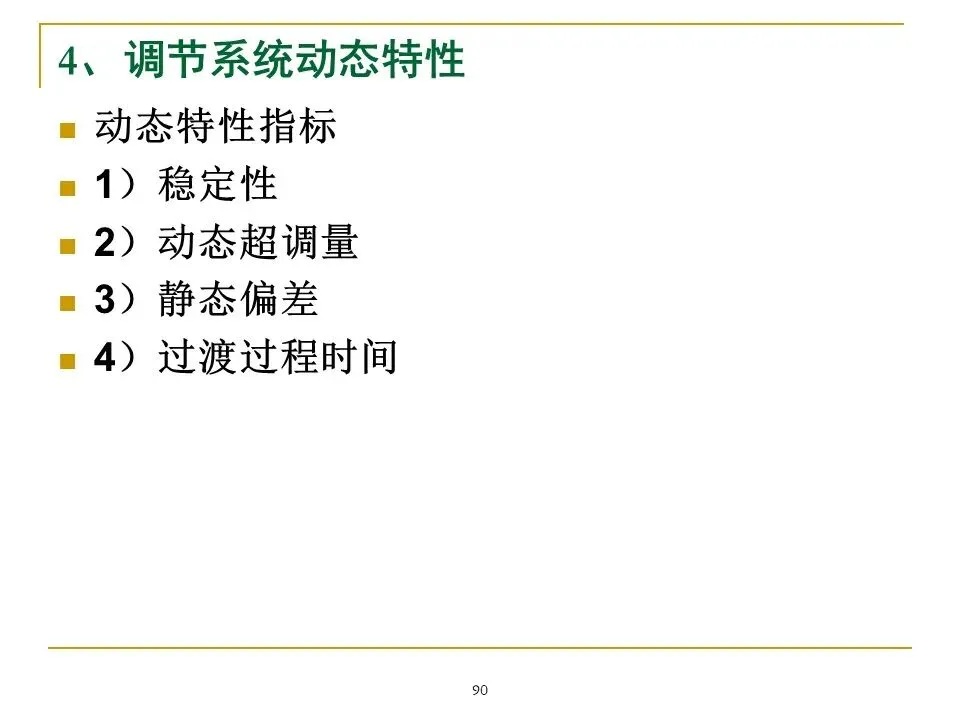

第四节 调节系统的动态特性

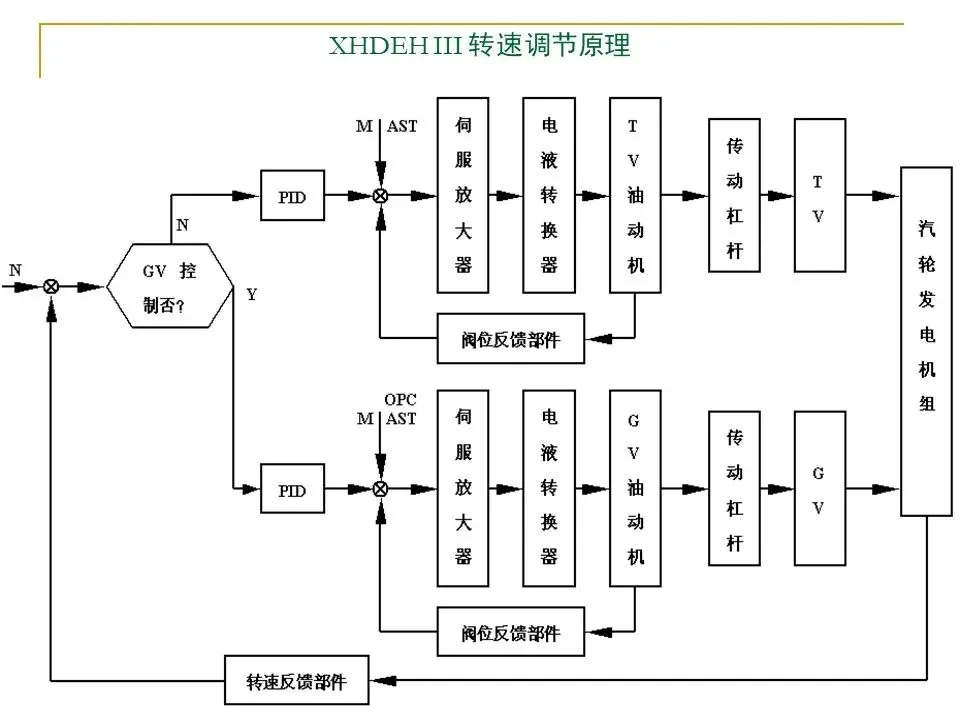

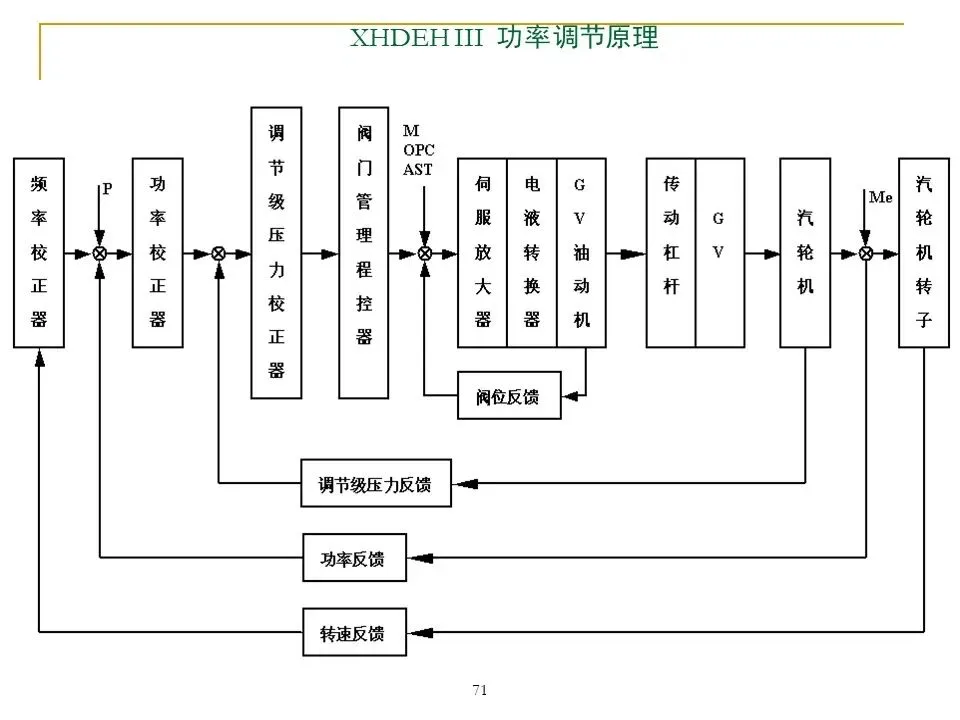

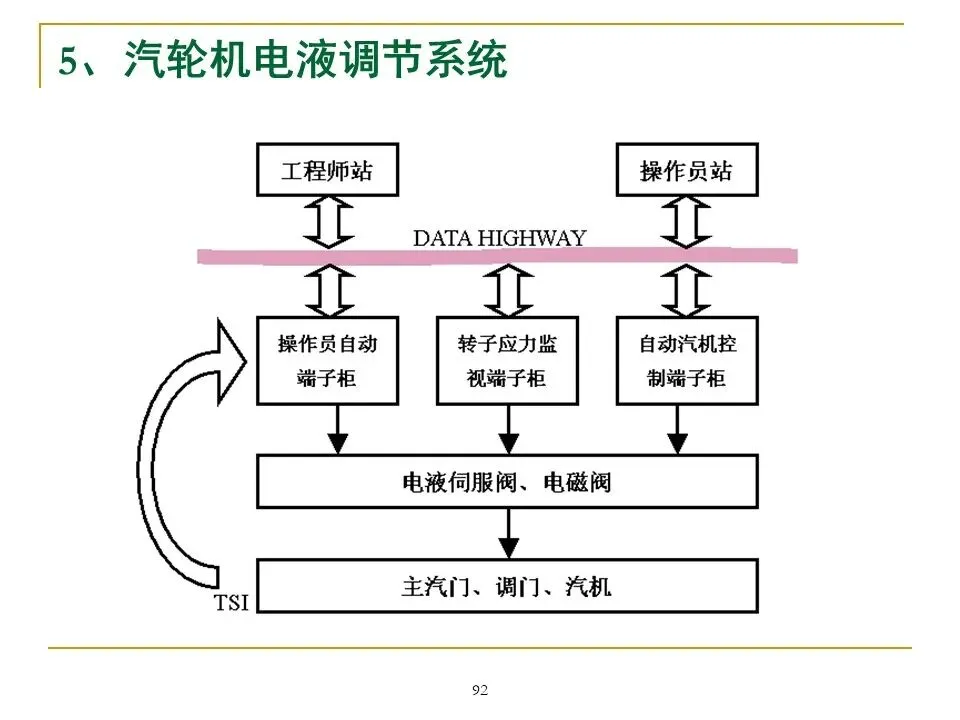

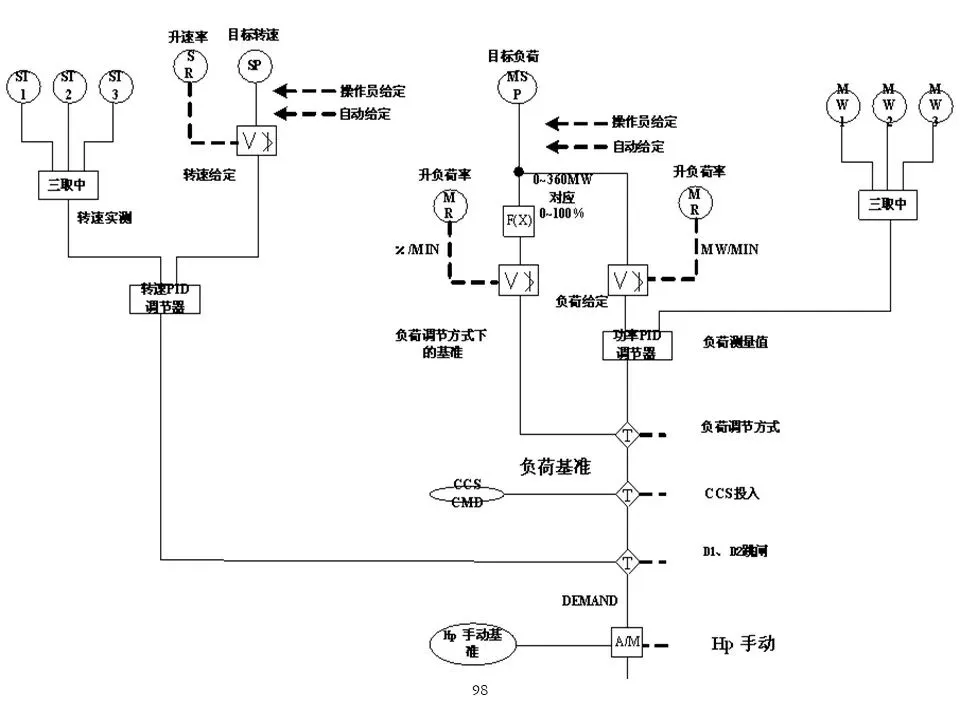

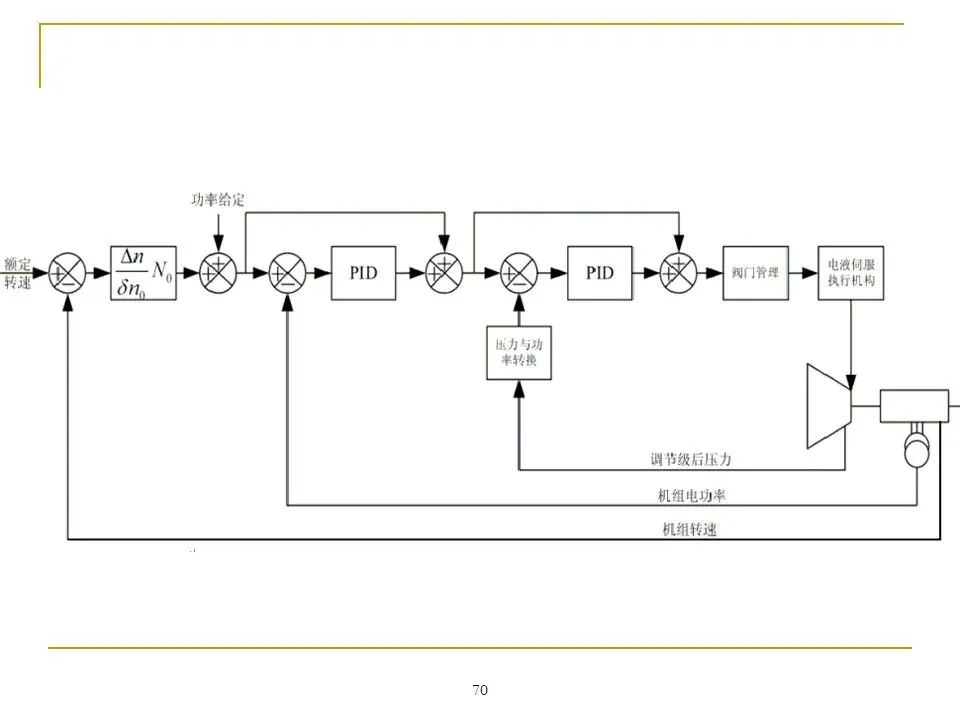

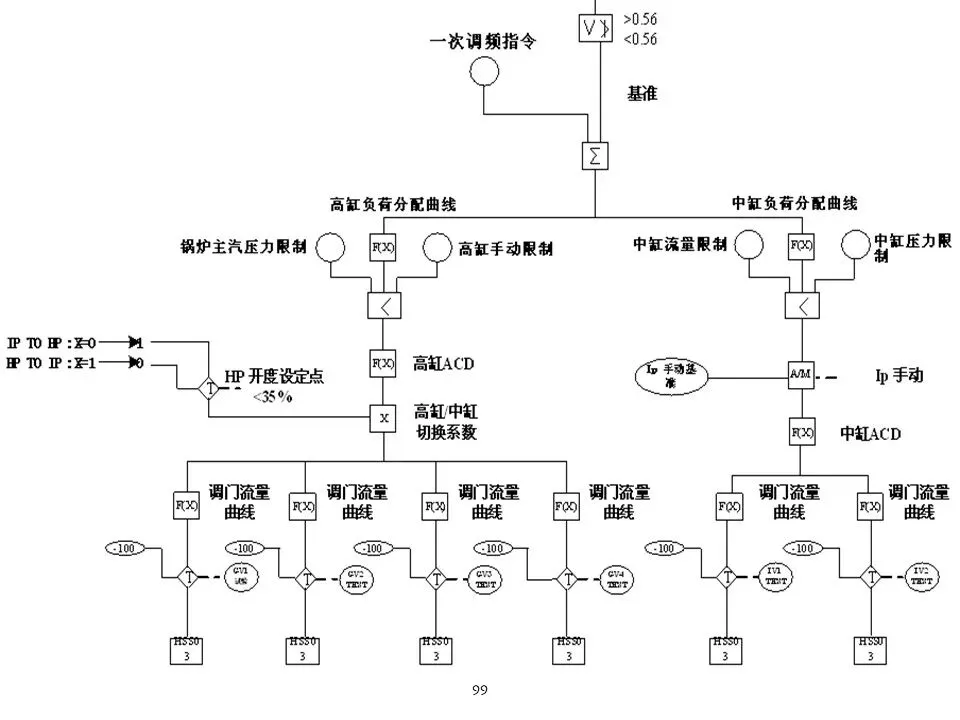

第五节 汽轮机电液调节系统

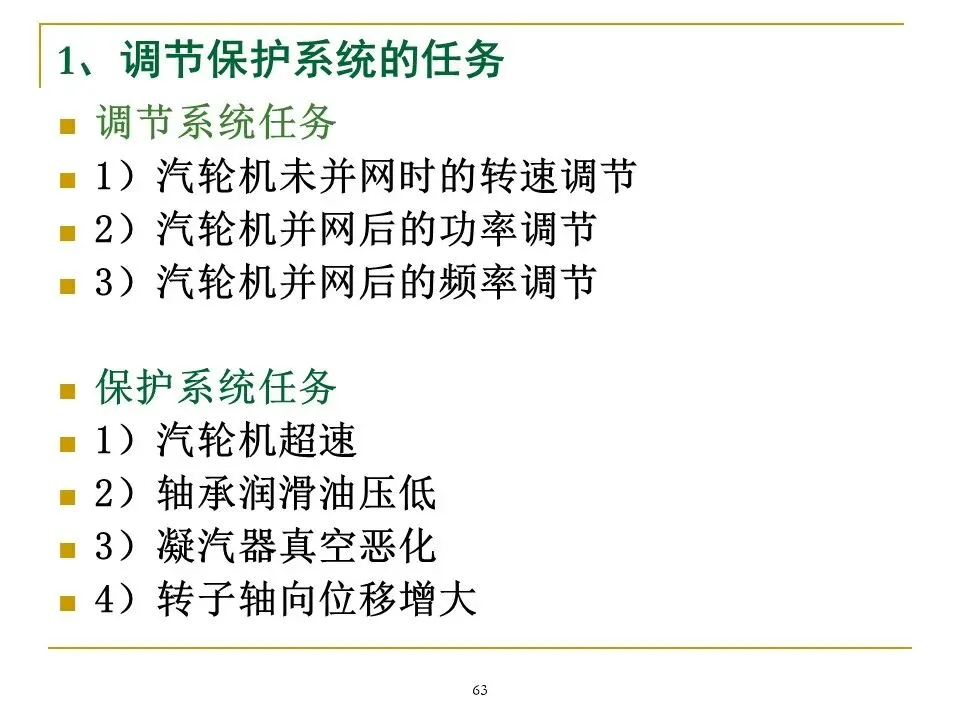

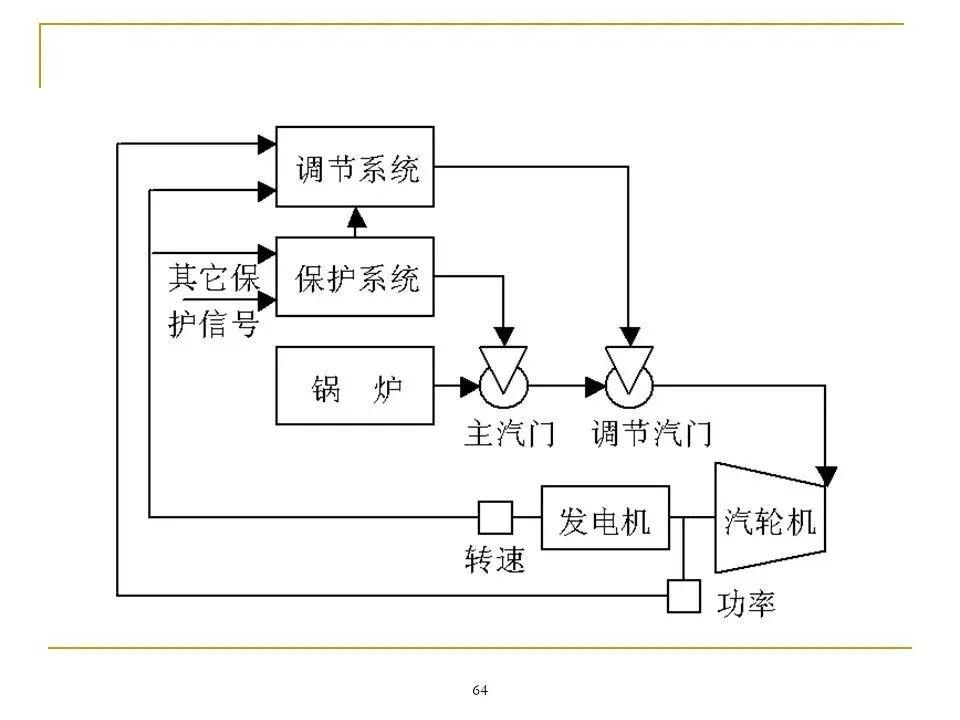

调节系统任务

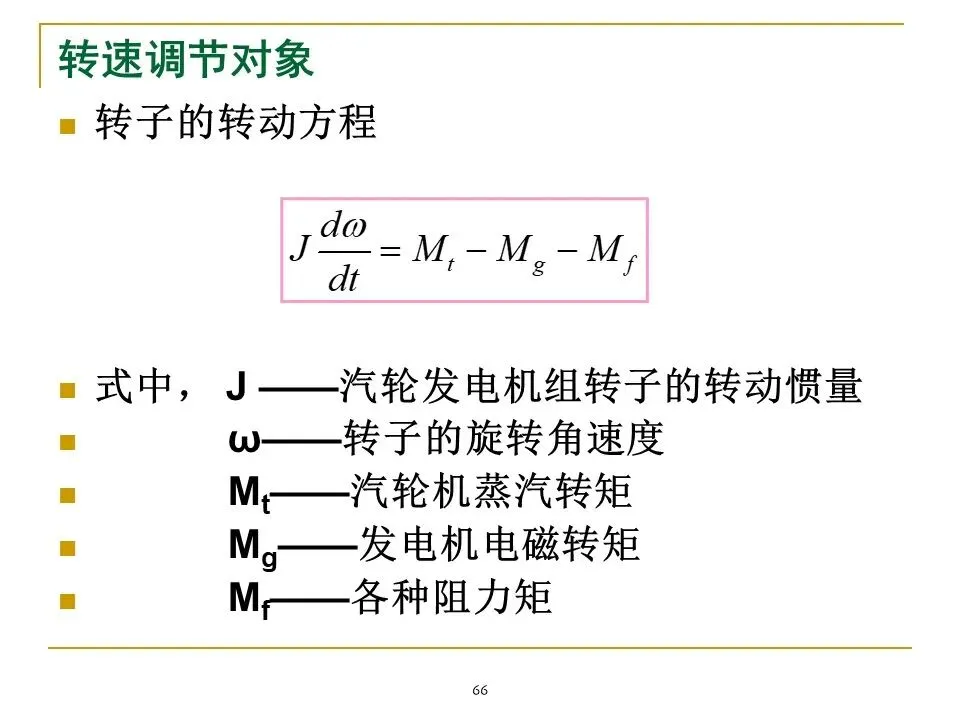

■1）汽轮机未并网时的转速调节
■2）汽轮机并网后的功率调节

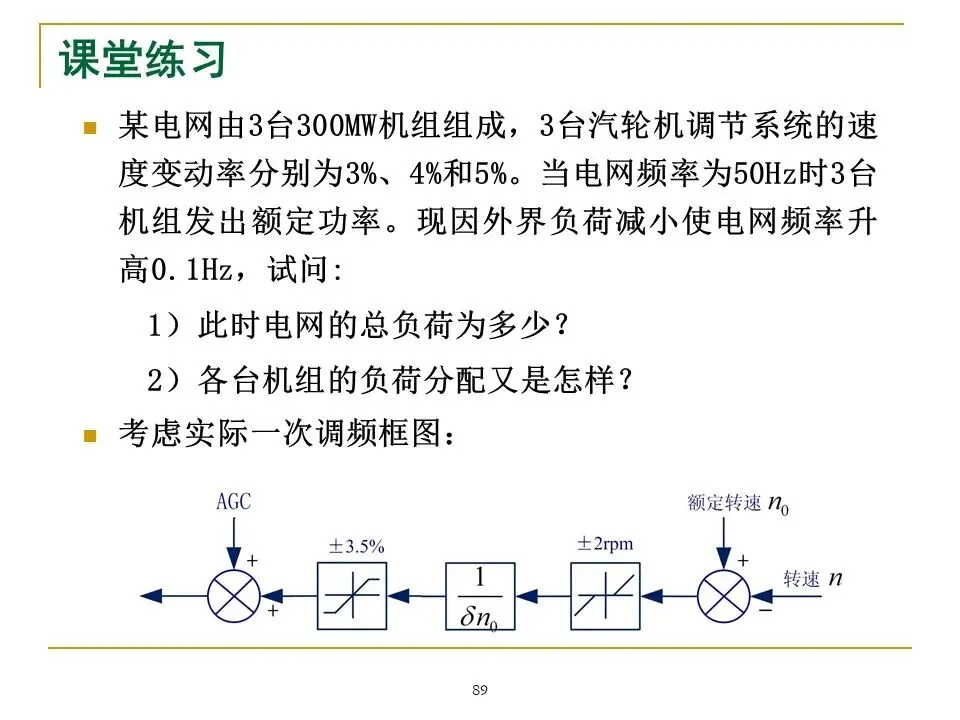

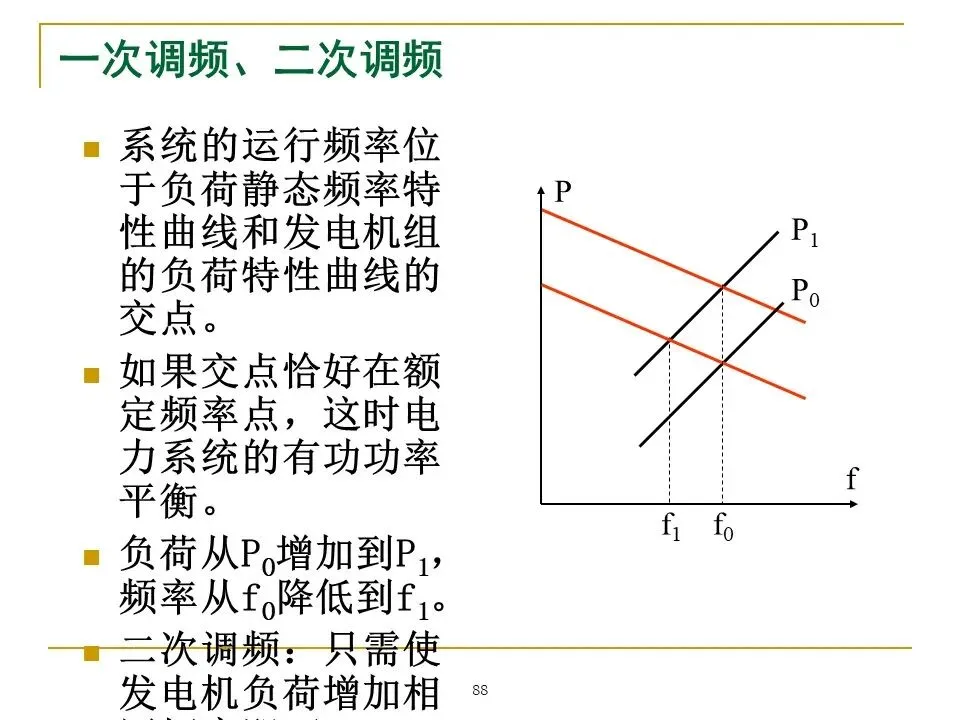

■3）汽轮机并网后的频率调节

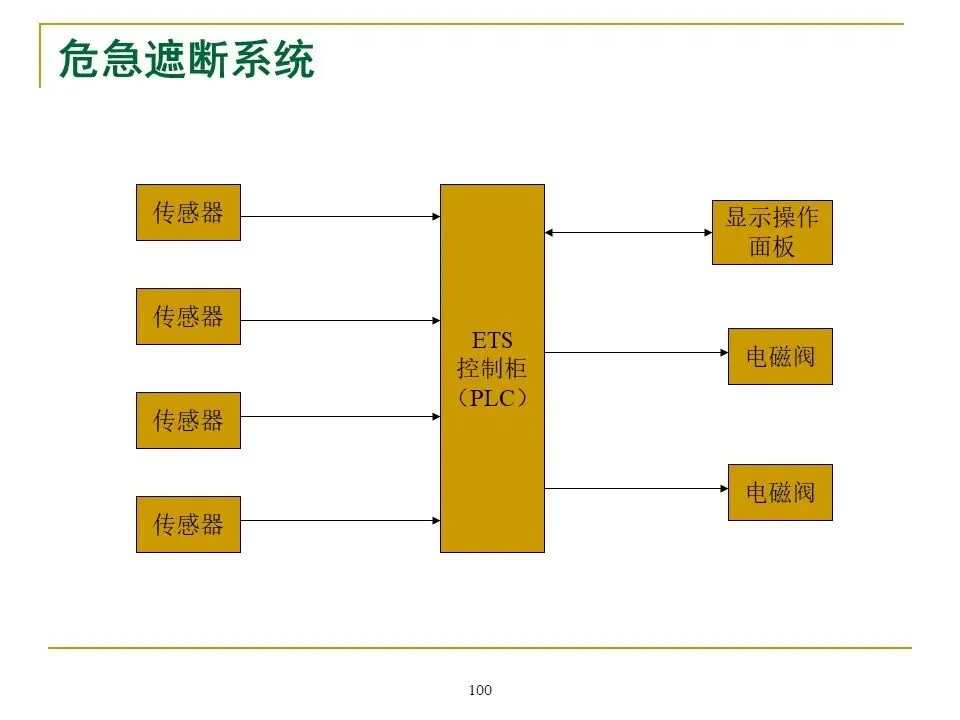

保护系统任务
■1）汽轮机超速
■2）轴承润滑油压低
■3）凝汽器真空恶化
■4）转子轴向位移增大

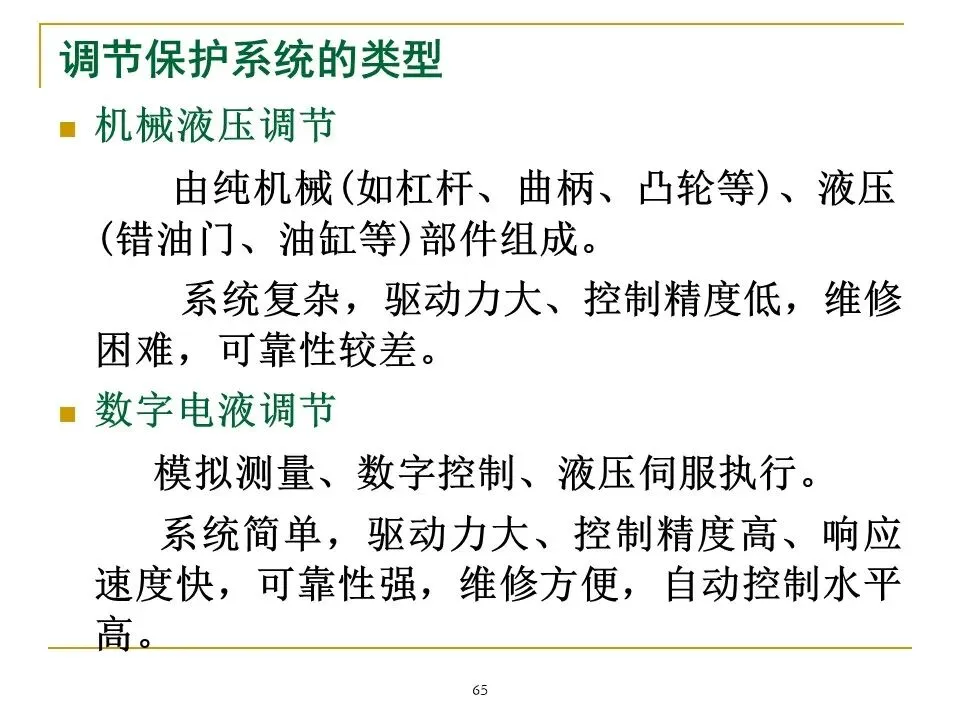

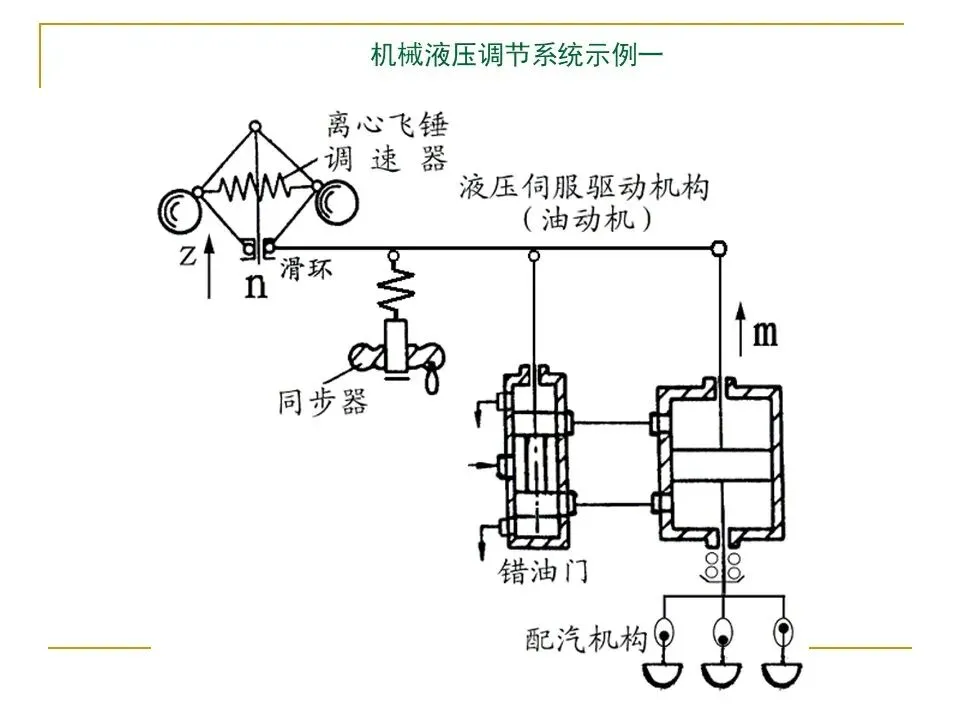

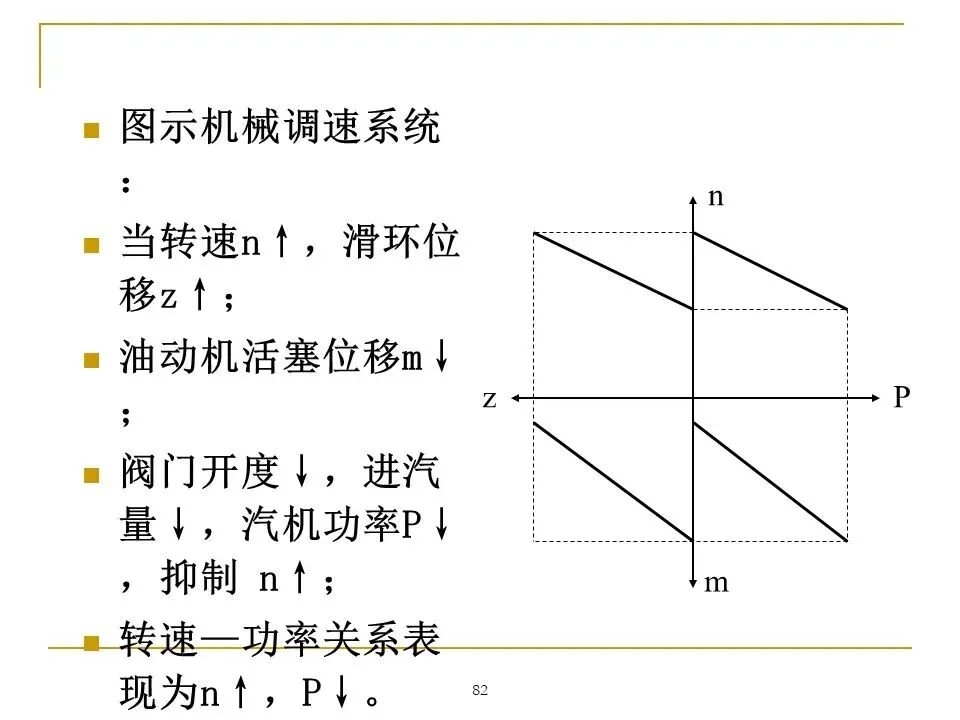

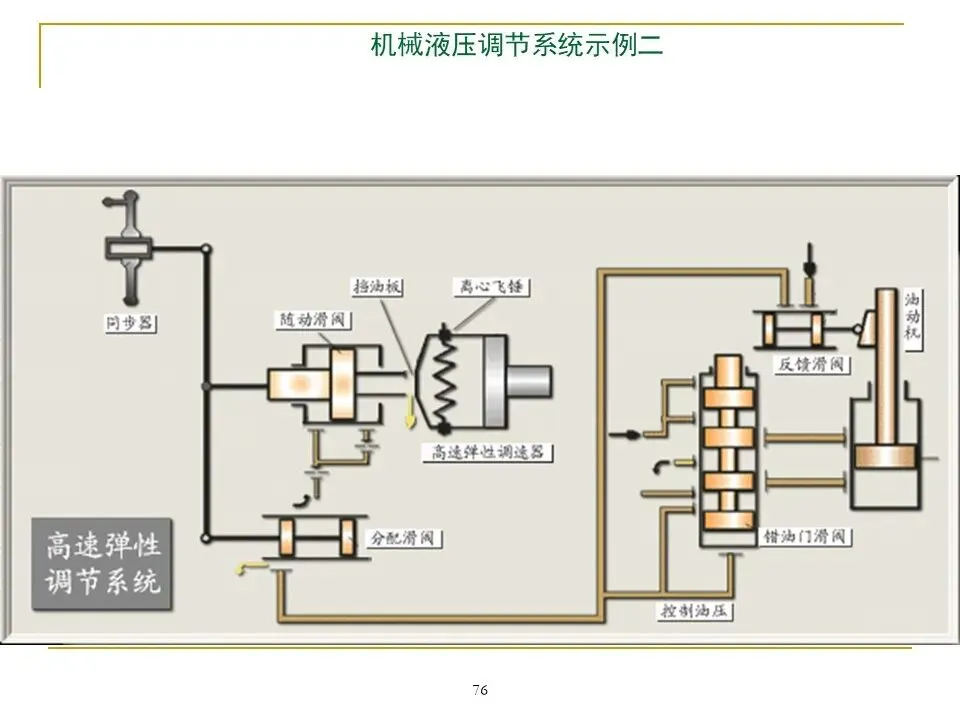

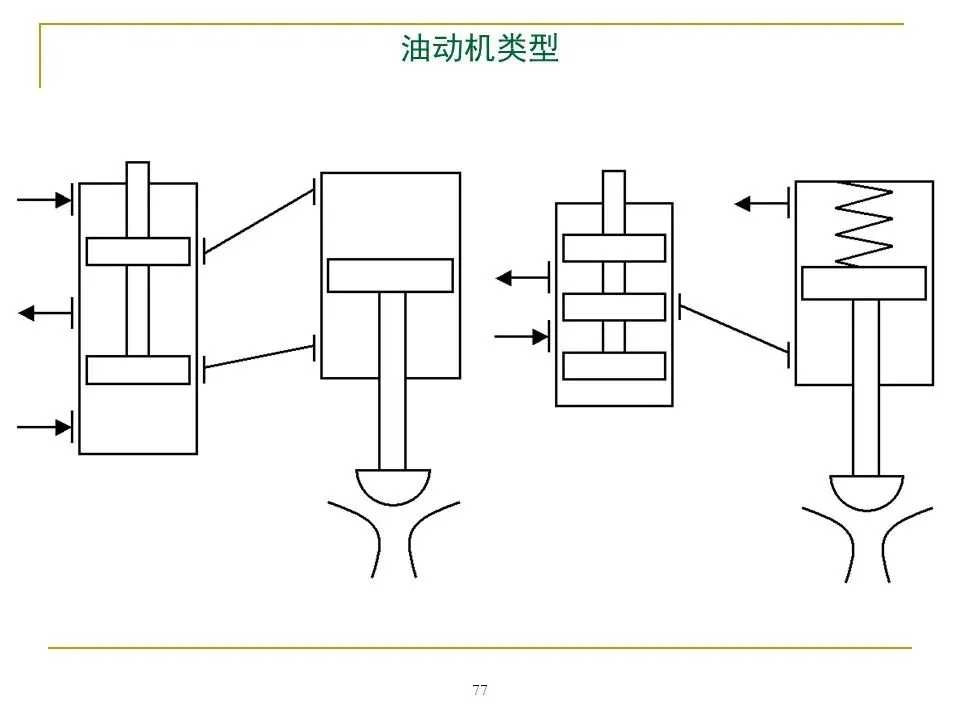

机械液压调节
由纯机械(如杠杆、曲柄、凸轮等)、液压(错油门、油缸等)部件组成。
系统复杂，驱动力大、控制精度低，维修困难，可靠性较差。

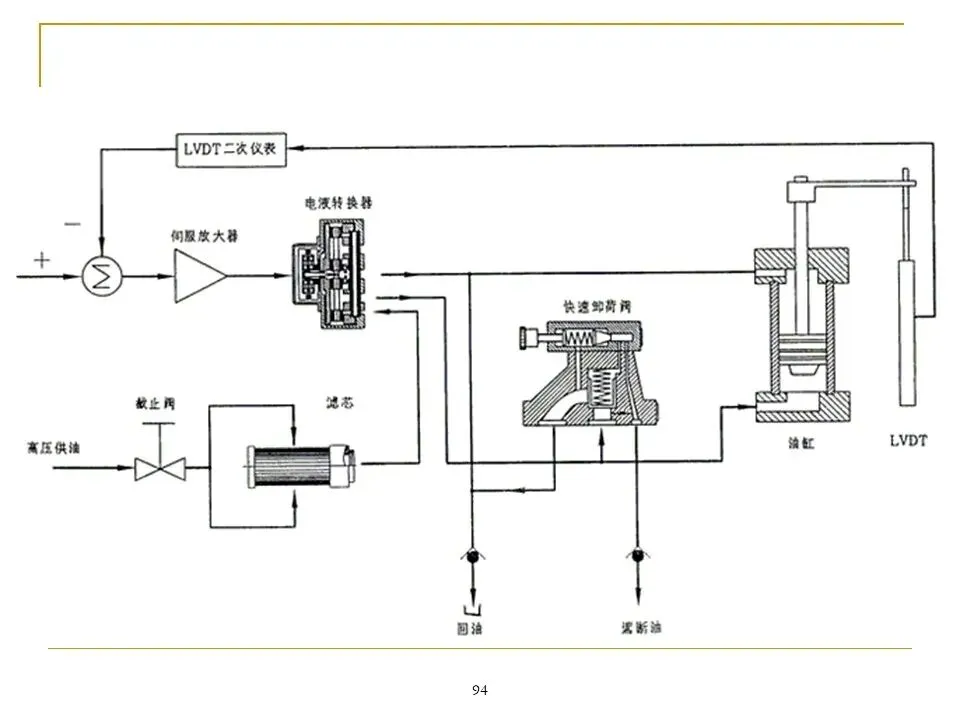

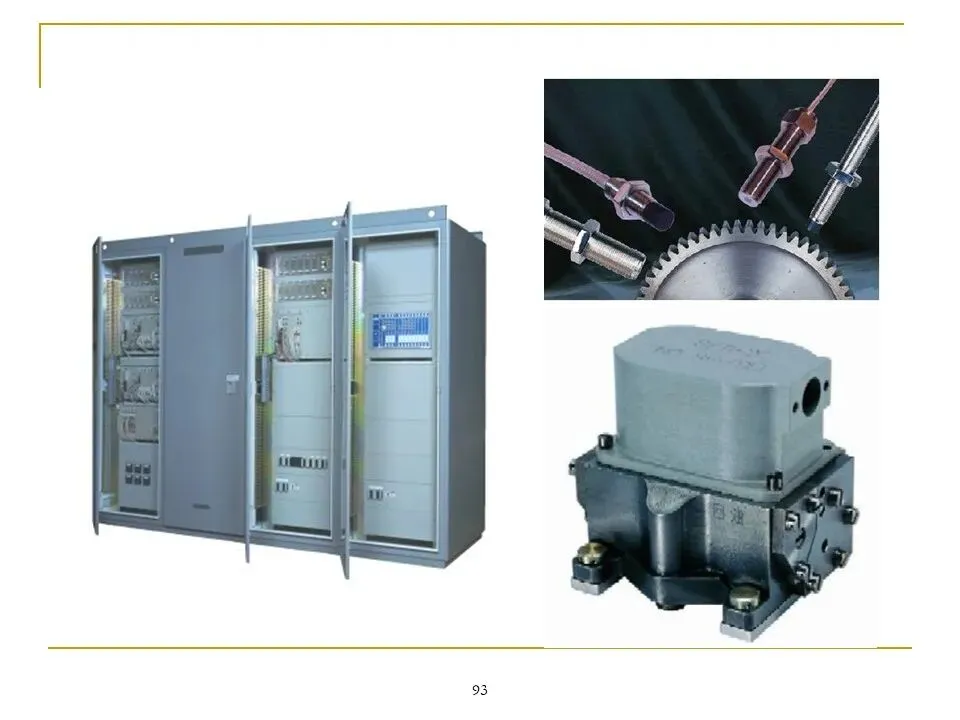

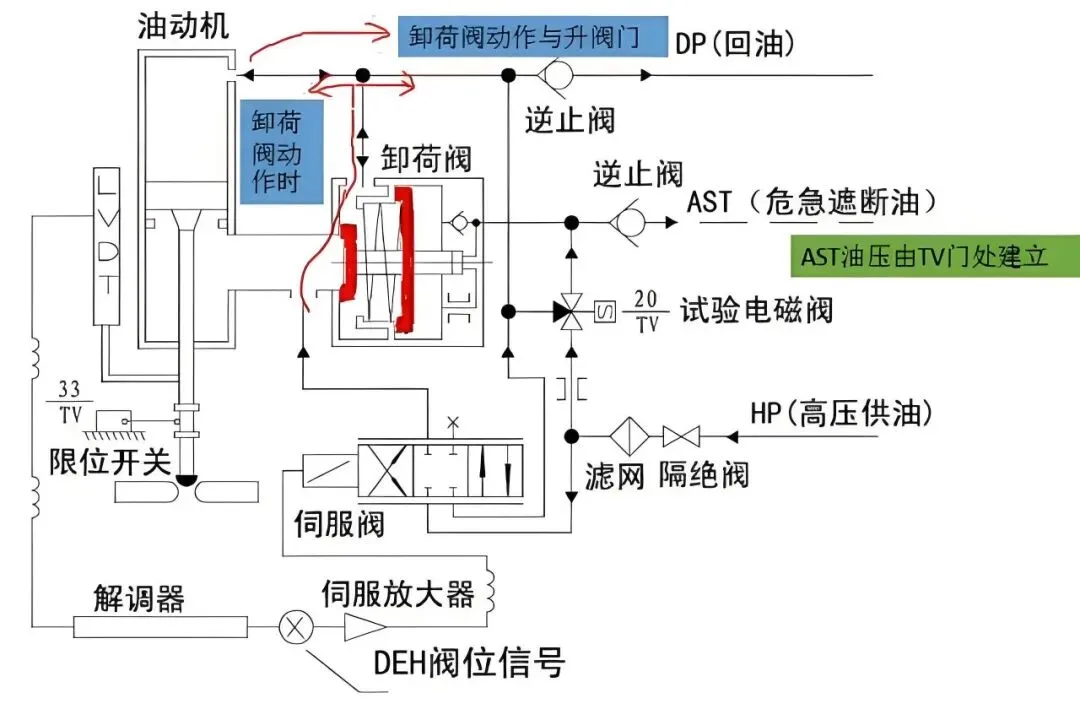

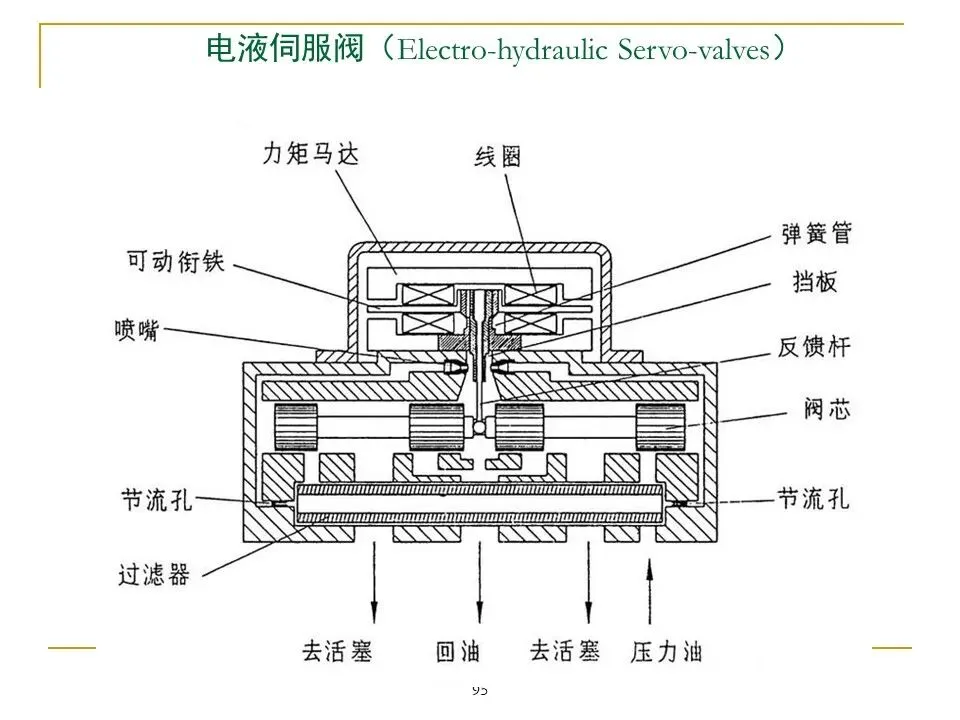

数字电液调节
模拟测量、数字控制、液压伺服执行。
系统简单，驱动力大、控制精度高、响应速度快，可靠性强，维修方便，自动控制水平高。
