数据中心正在经历一场从「土木工程」到「产品交付」的范式转换。模块化机房将机柜、制冷、供配电、监控全部压缩进标准化模块，使机房建设周期从传统模式的690天缩短至90天，PUE从2.1压降到1.5以内。这是算力基础设施供给方式的整体重构，而非工程效率的局部优化。

一、环境背景

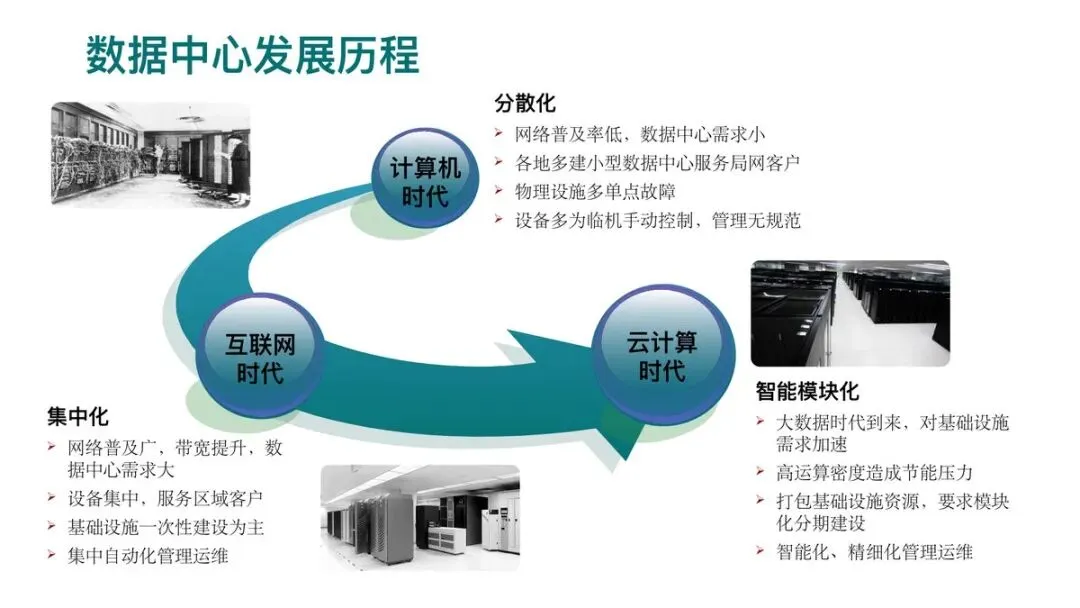

算力正在取代电力，成为数字经济的底层稀缺资源。伴随「东数西算」工程纵深推进与「双碳」目标刚性约束，新建数据中心的能效红线一再收紧，行业对PUE、建设周期、投资回报的要求已经发生质变。回望机房演进脉络，从计算机时代分散化的小型机房，到互联网时代集中化的大型数据中心，再到大数据与云计算时代的智能模块化，每一次跃迁都对应着算力需求结构的变化，高运算密度带来节能压力，快速迭代要求基础设施可打包、可分期、可演进。行业判断很清楚，机房建设正从「一次规划、整体建成」转向「模块交付、按需生长」。

传统机房的问题积弊已久，从选址、设计到投产动辄数百天，土建、装修、机电、消防多工种串联施工，工期与成本双失控；制冷与供配电各自为战，单点故障频发，PUE长期徘徊在2.0以上；机房建成即落伍，业务扩容只能推倒重来。更现实的是，垂直行业网点普遍没有本地运维人员，7×24小时值守模式在人力成本面前难以为继。当市场需要的是按需部署、分期扩容、快速上线的灵活供给时，一套把机房「产品化」的方案，便成了行业绕不开的必答题。

二、解决方案

（一）模块化：把机房拆成可拼装的单元

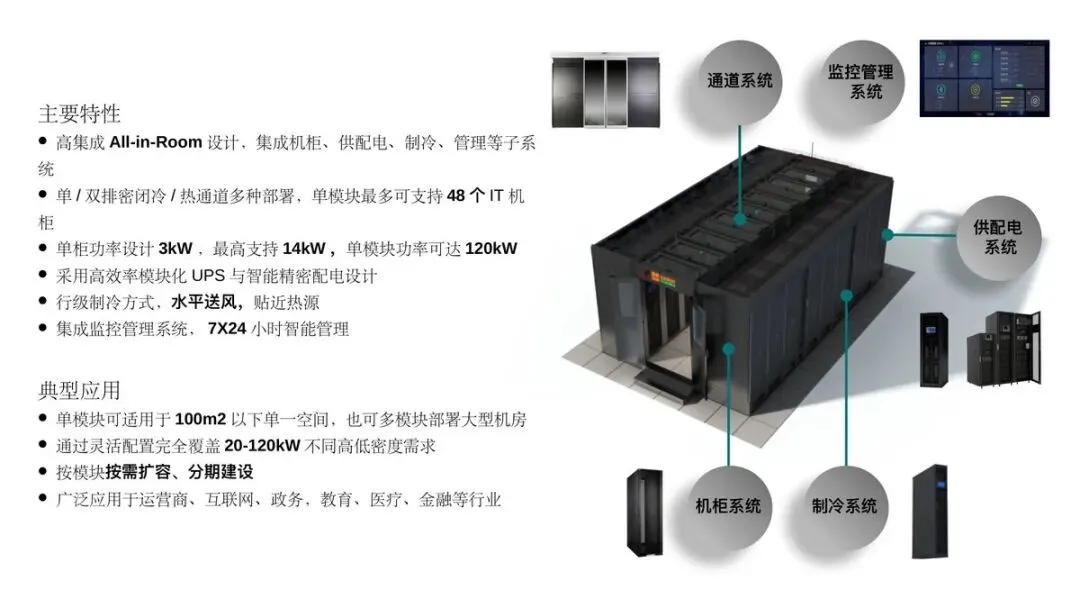

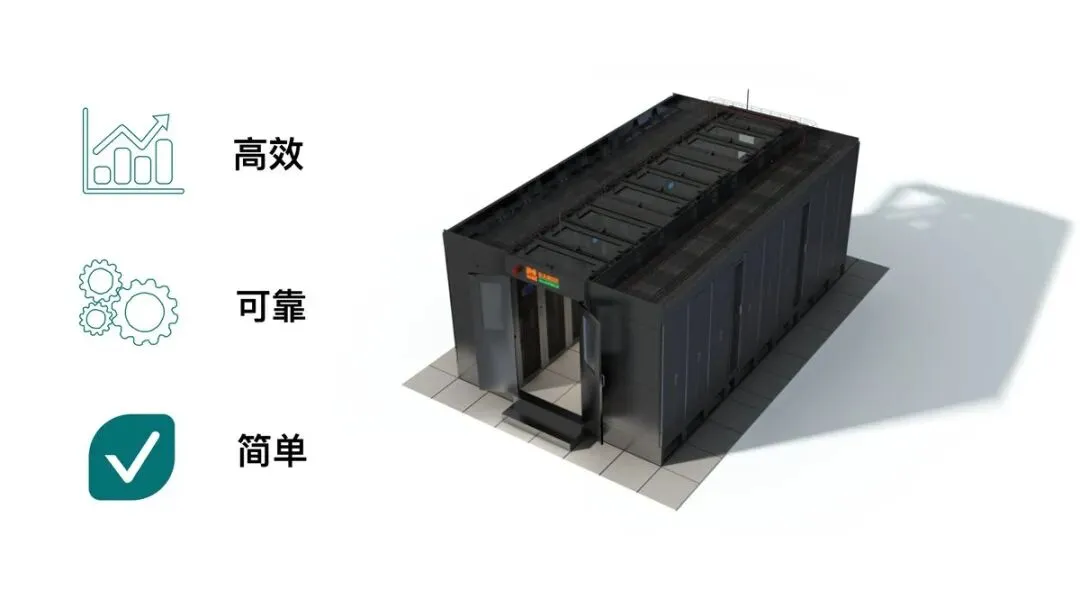

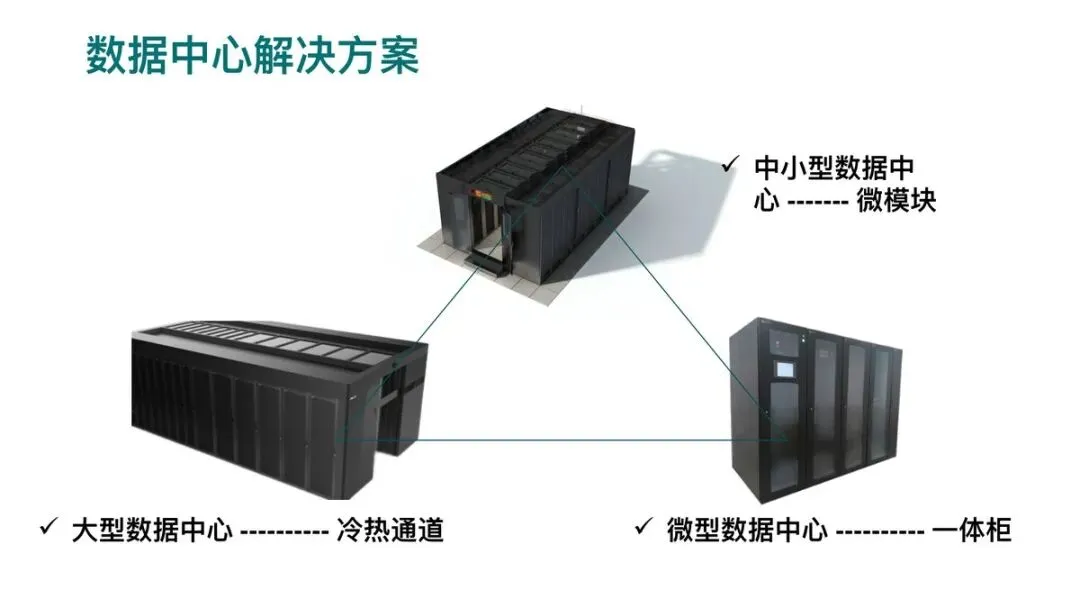

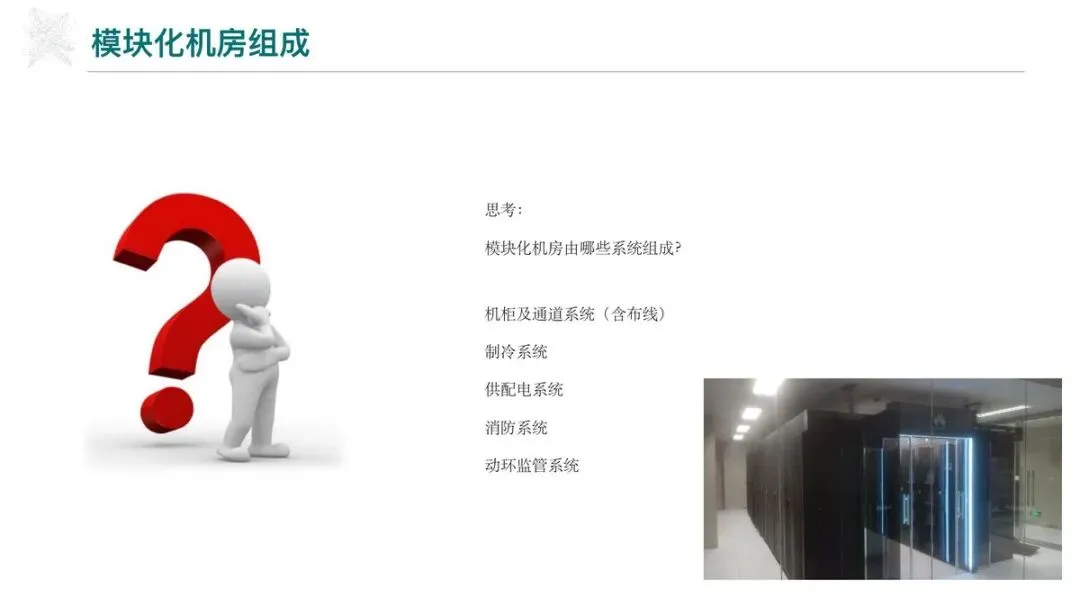

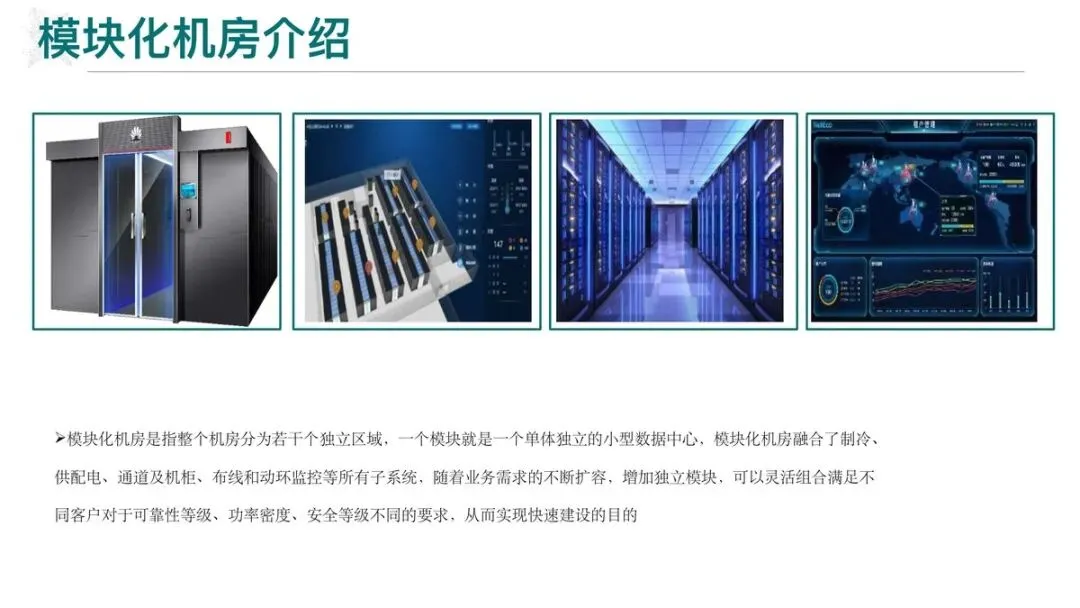

模块化机房的核心逻辑，是让机房从「定制工程」变为「标准产品」。整个机房被划分为若干独立区域，一个模块就是一个单体独立的小型数据中心，机柜、通道、制冷、供配电、布线与动环监控全部子系统集成于一体，随业务增长不断增补模块即可。其与传统机房的核心区别清晰明确，前者是整体设计、一次建成、事后改造，后者是工厂预制、现场拼装、按需扩容。单模块最多支持48个IT机柜，单柜功率3kW起步、最高14kW，模块总功率可达120kW，通过灵活配置即可完整覆盖20至120kW的不同密度需求，无论是100m²以下的单一空间，还是多模块组合的大型机房，都能在统一体系内平滑演进，也天然适配运营商、互联网、政务、教育、医疗、金融等各类行业场景。

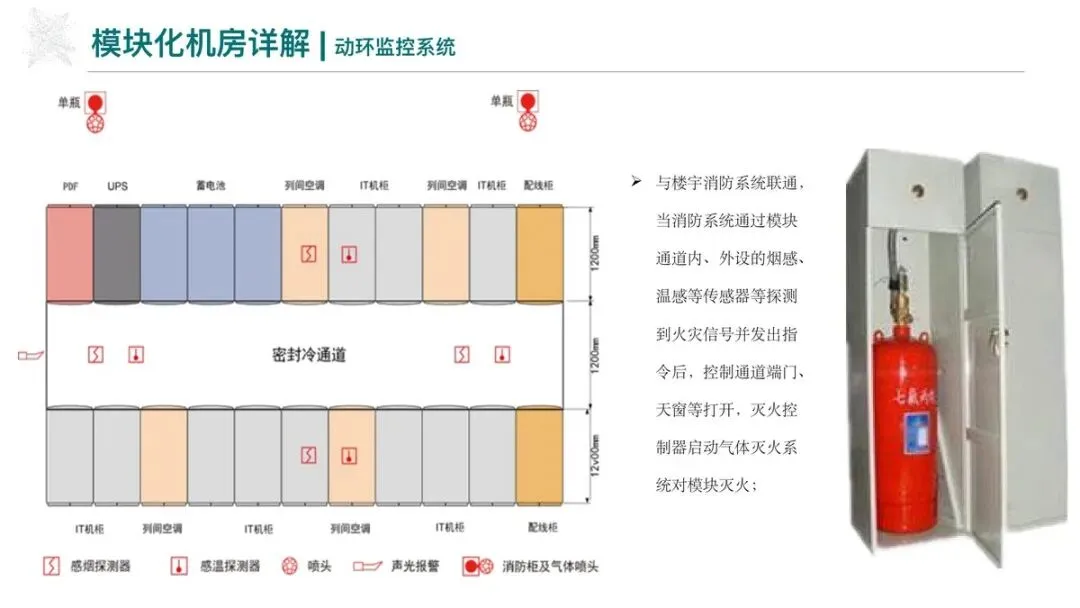

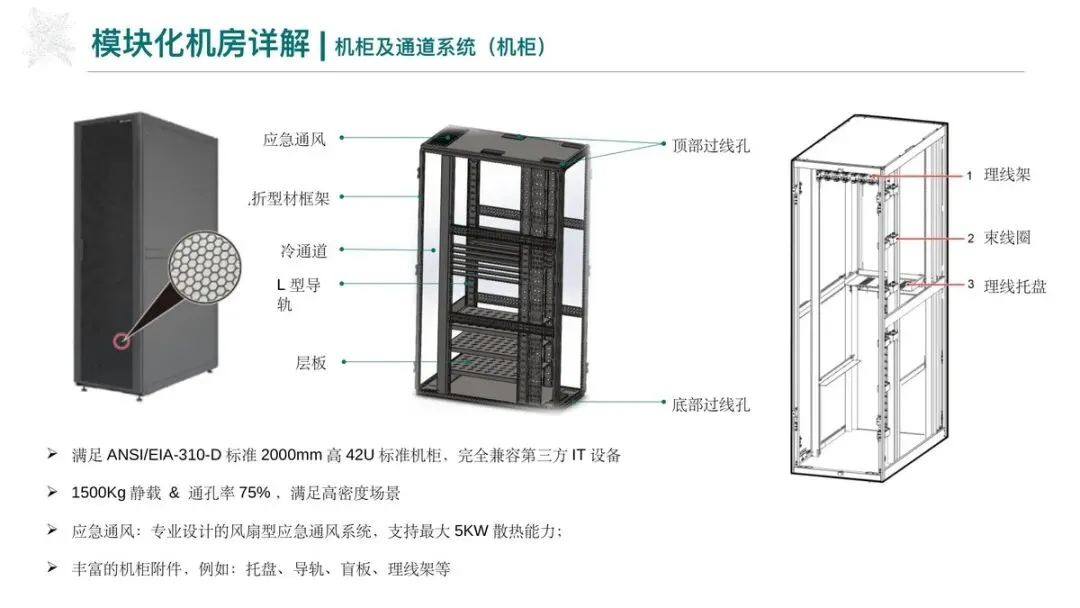

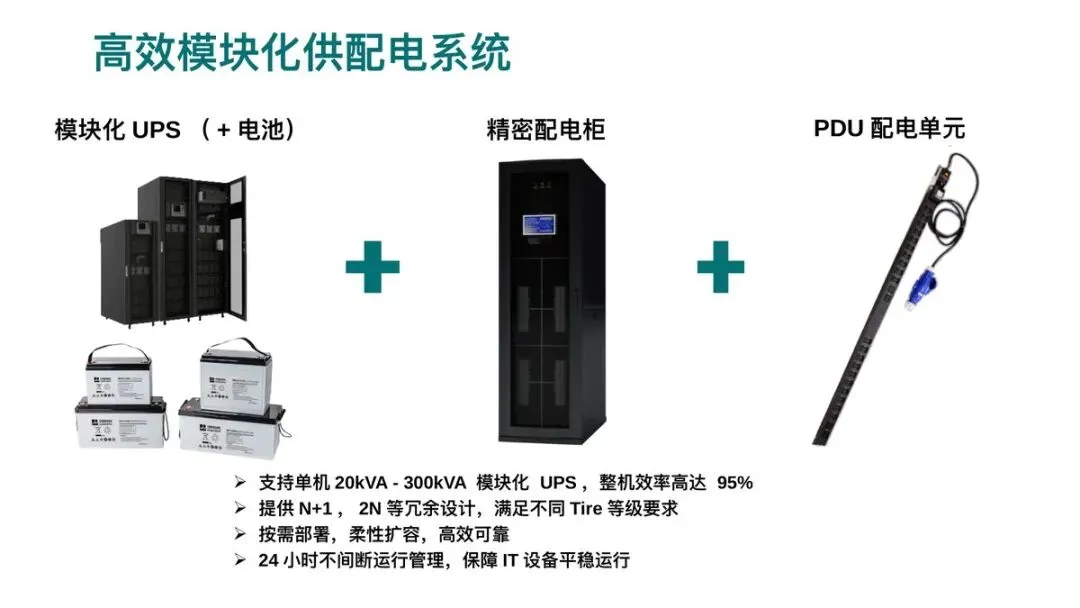

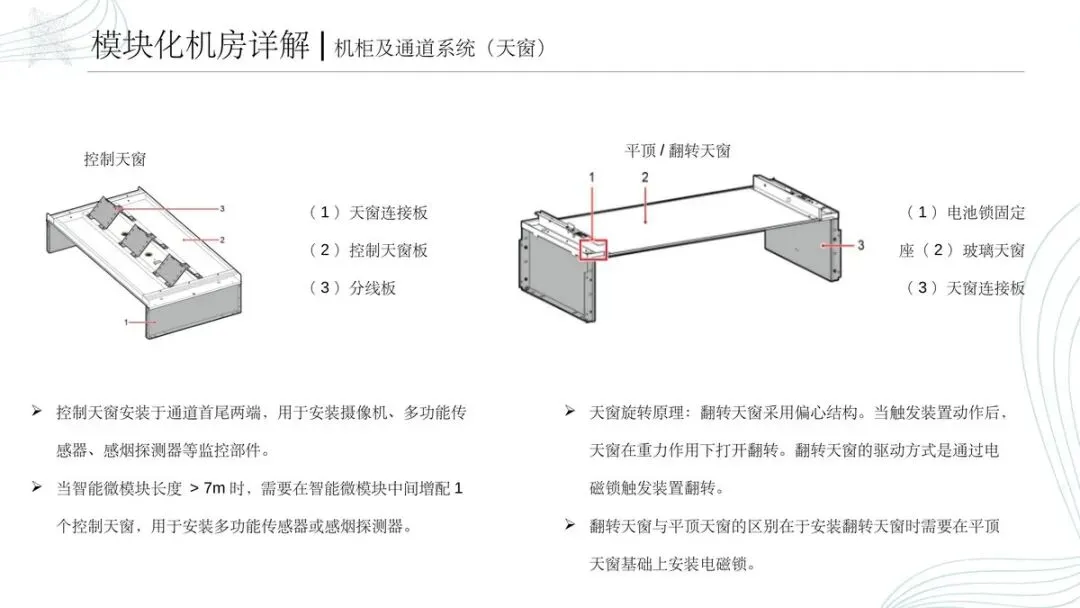

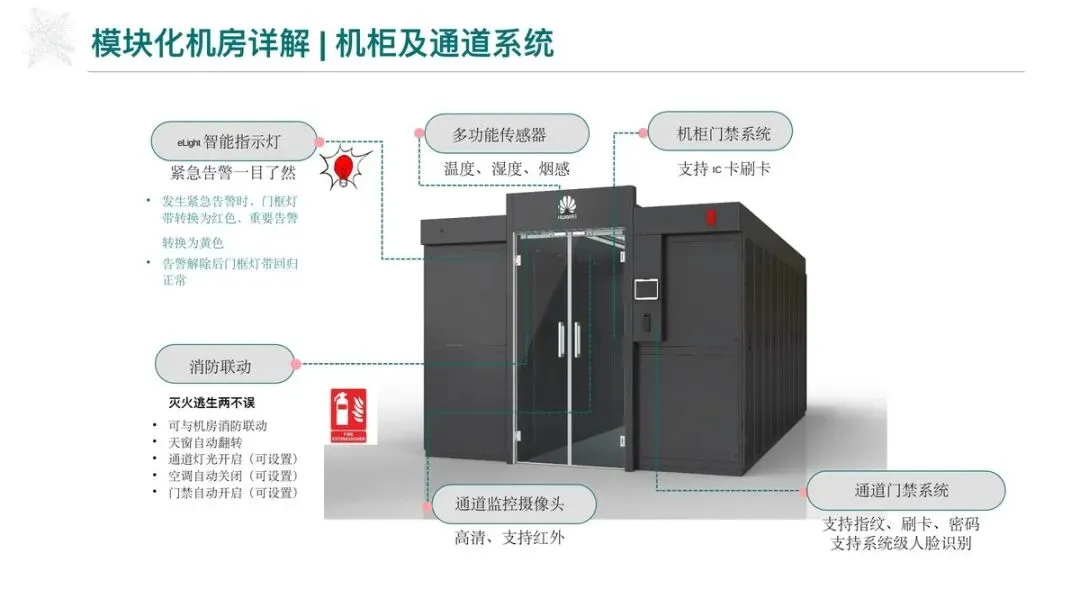

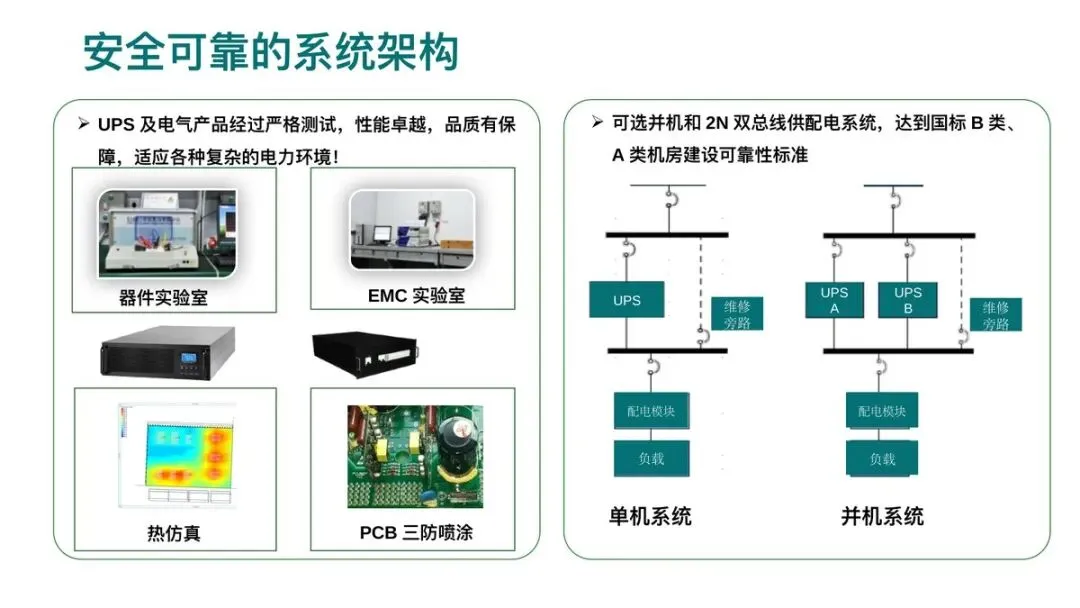

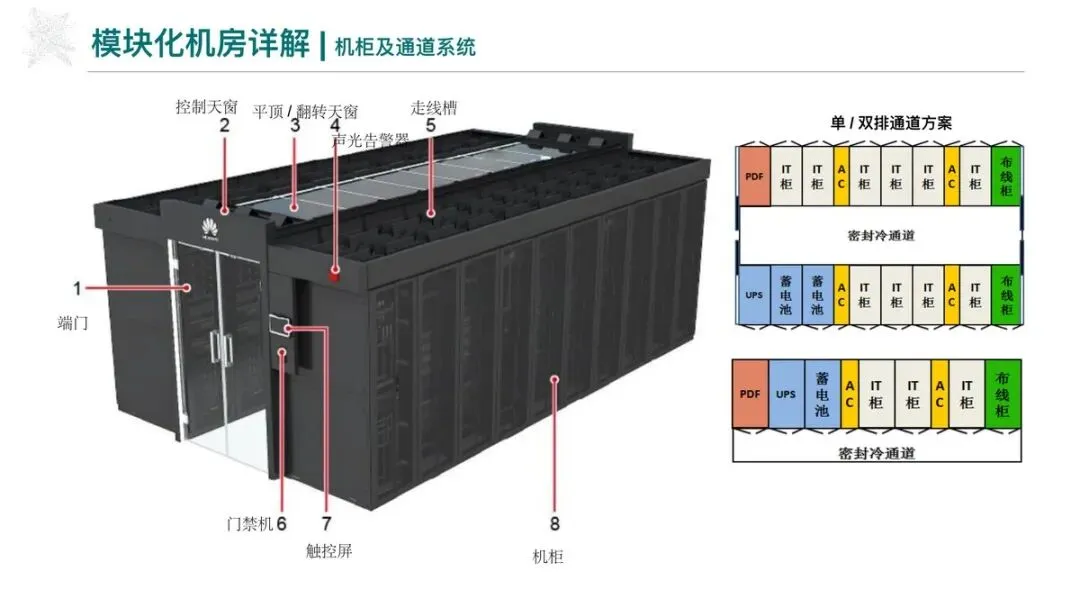

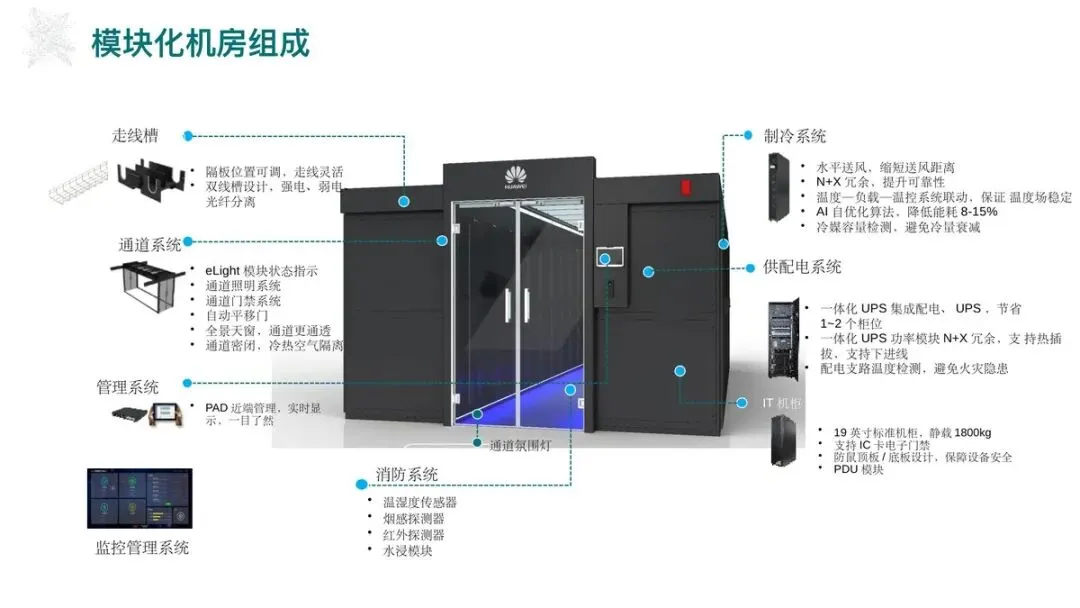

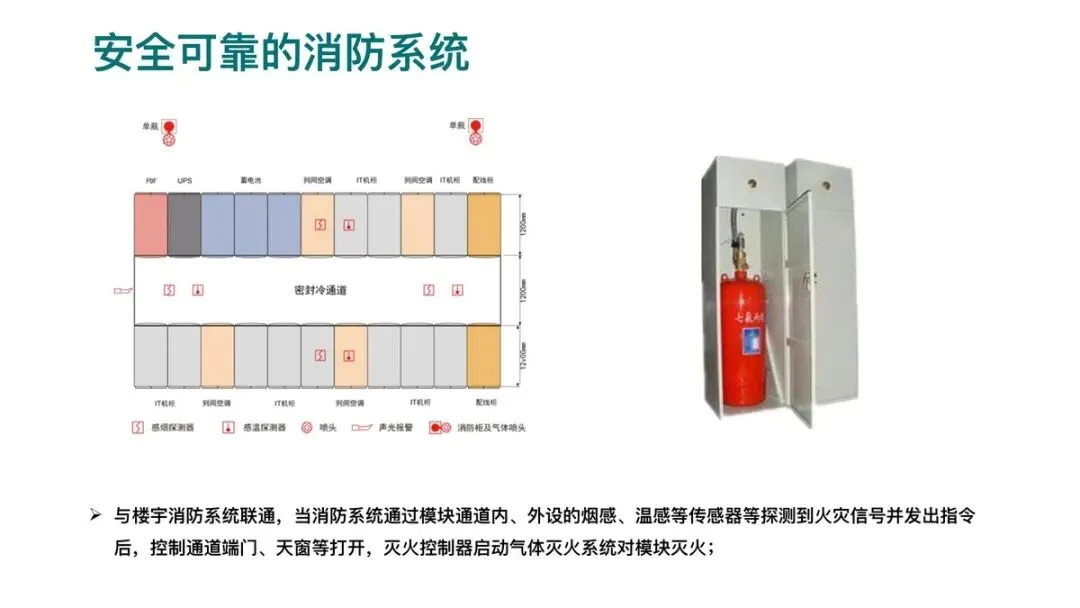

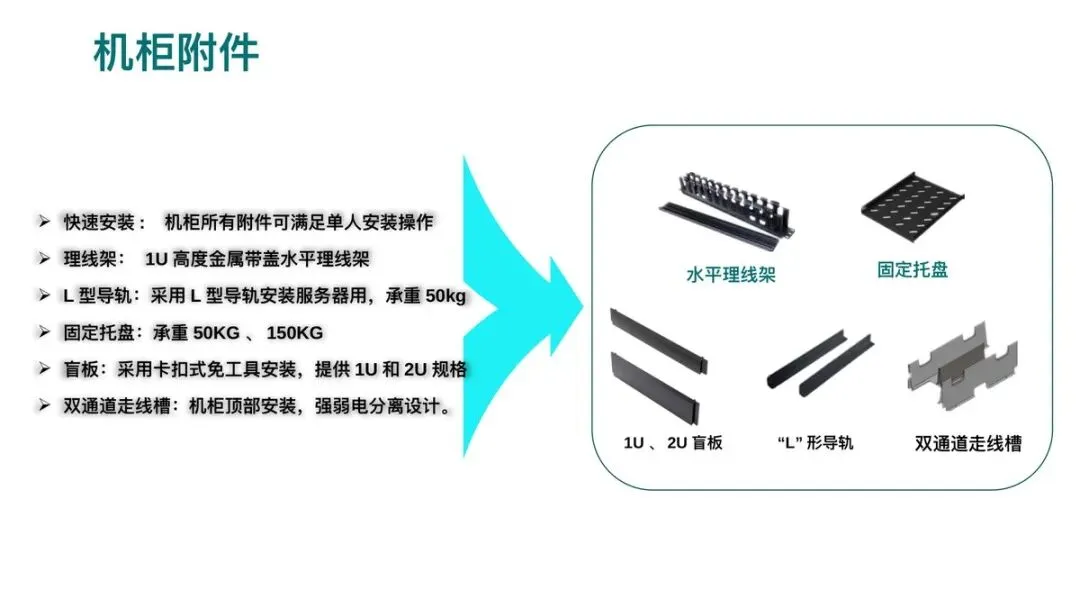

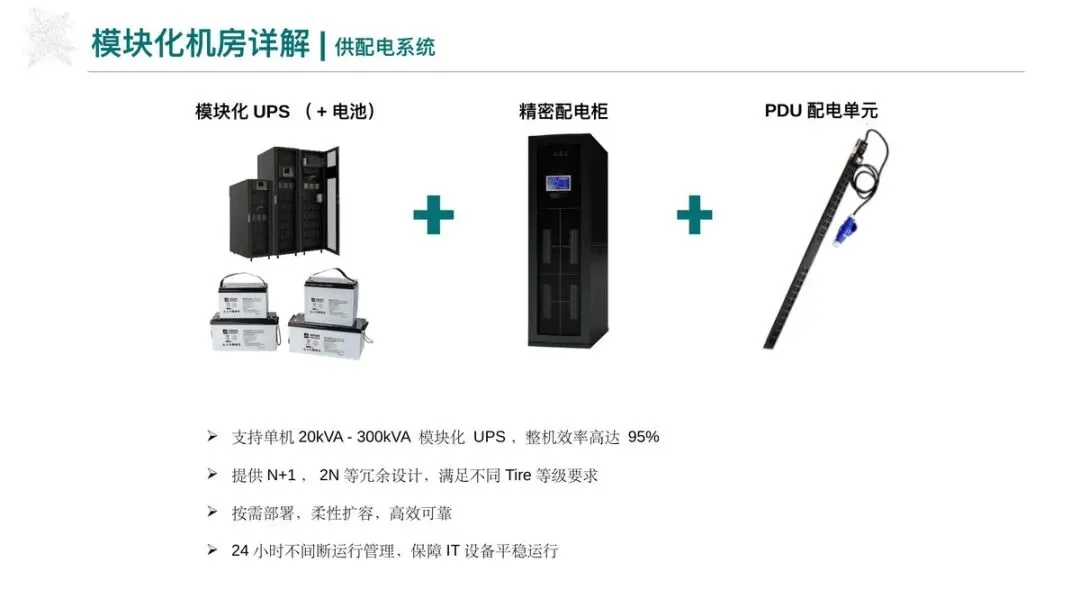

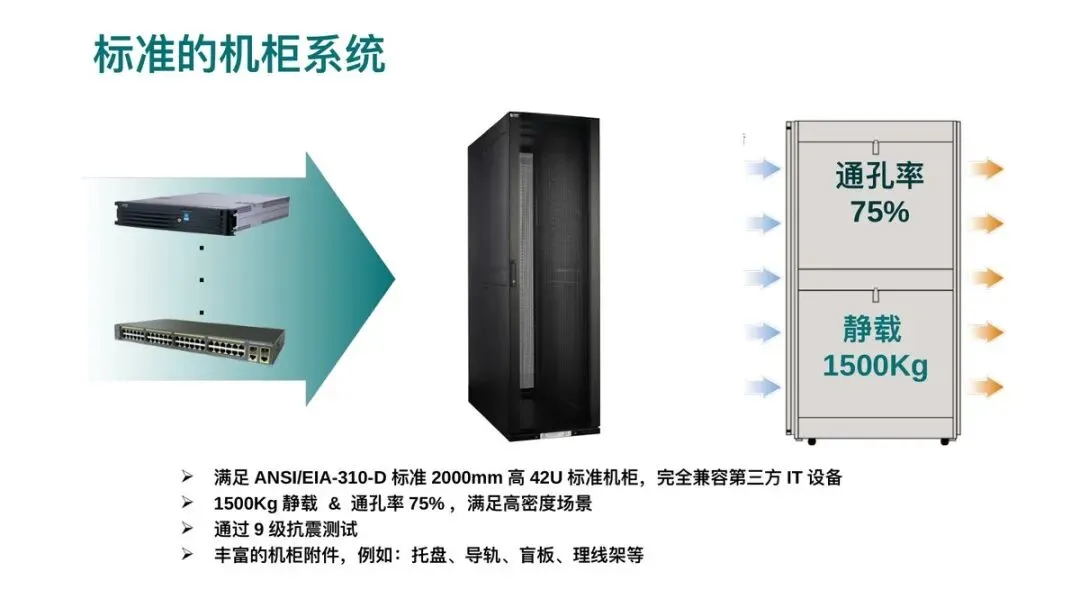

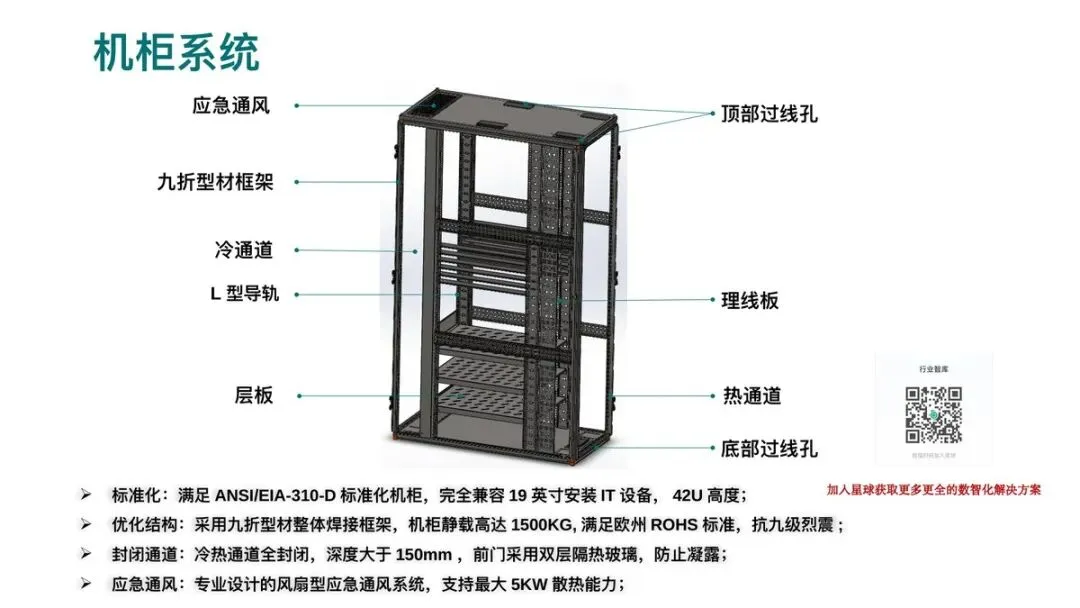

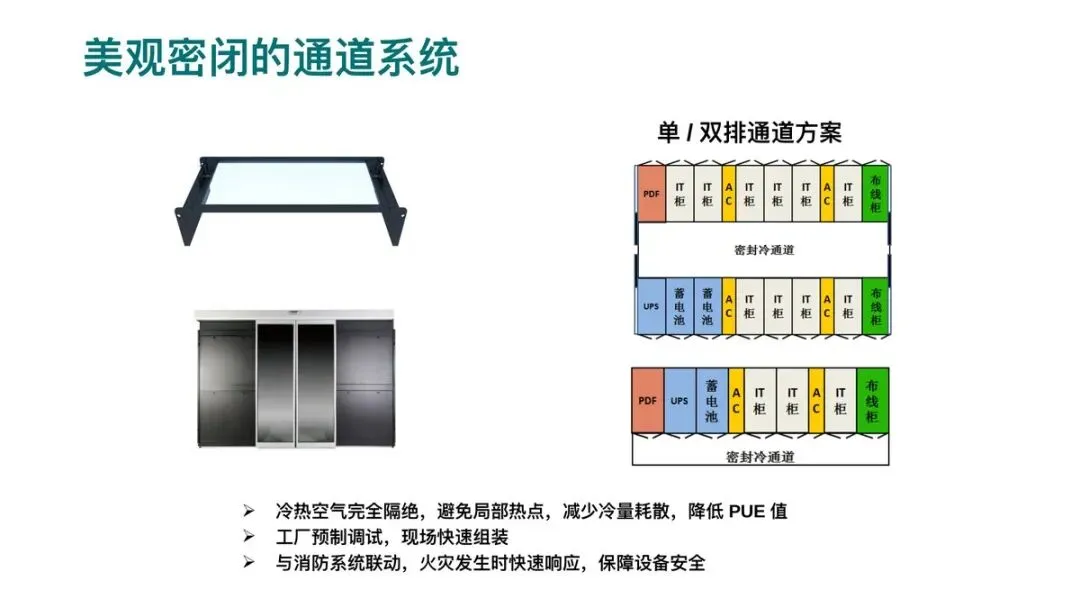

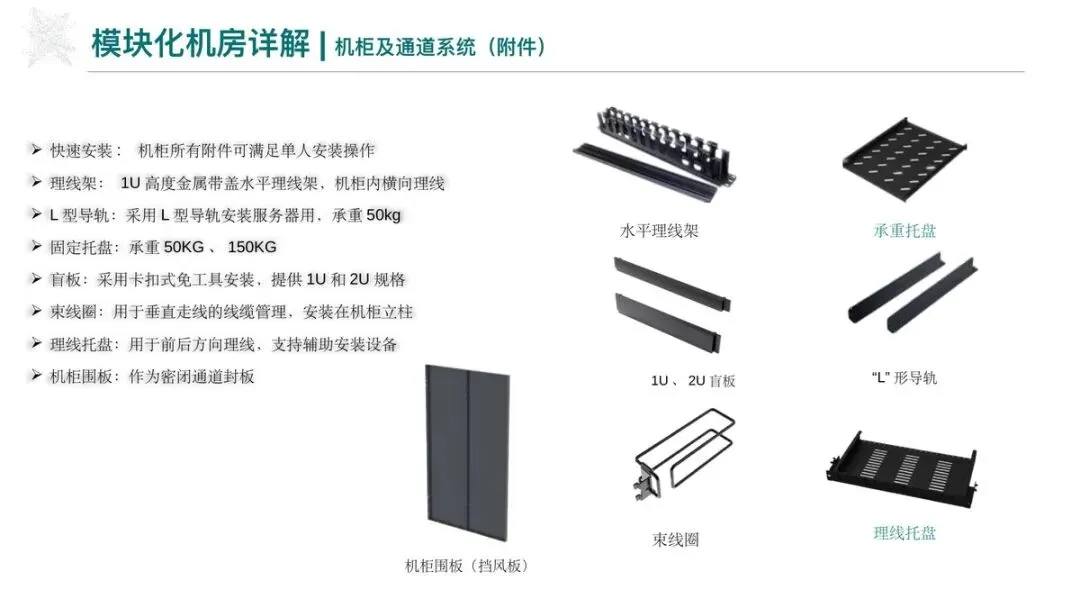

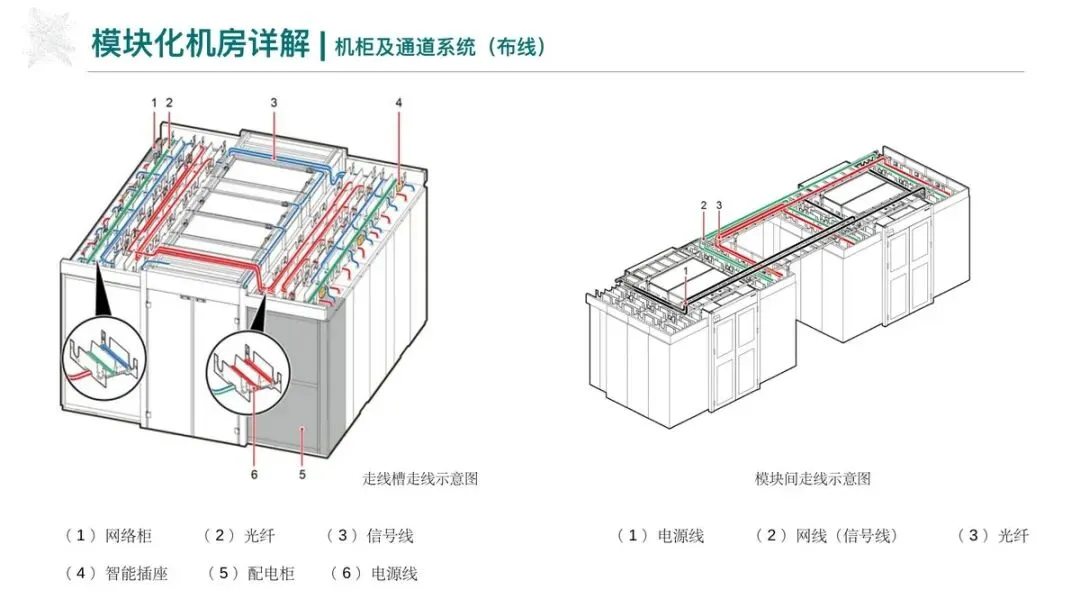

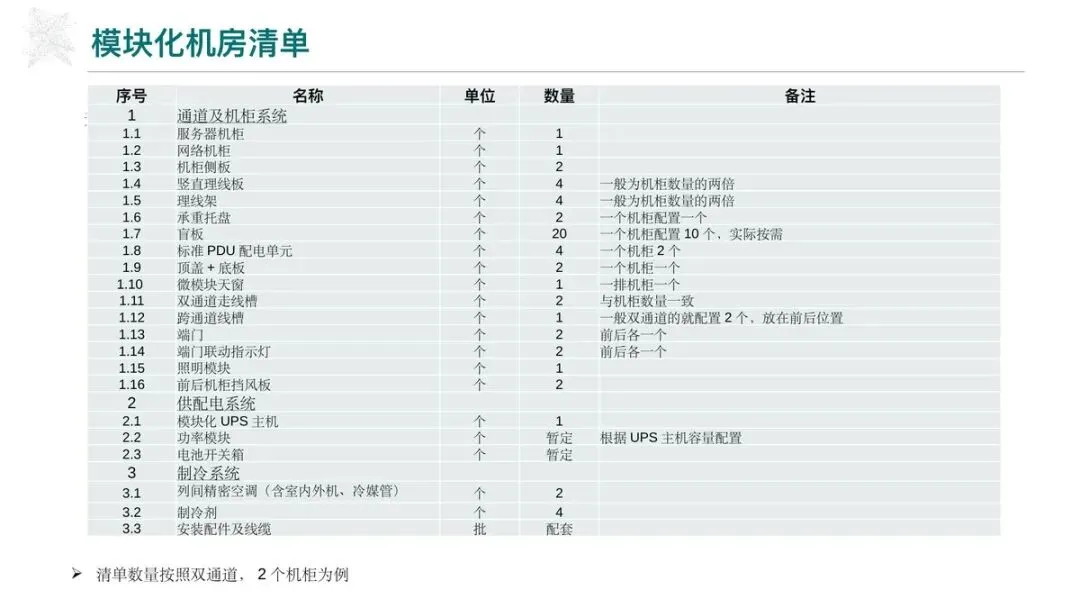

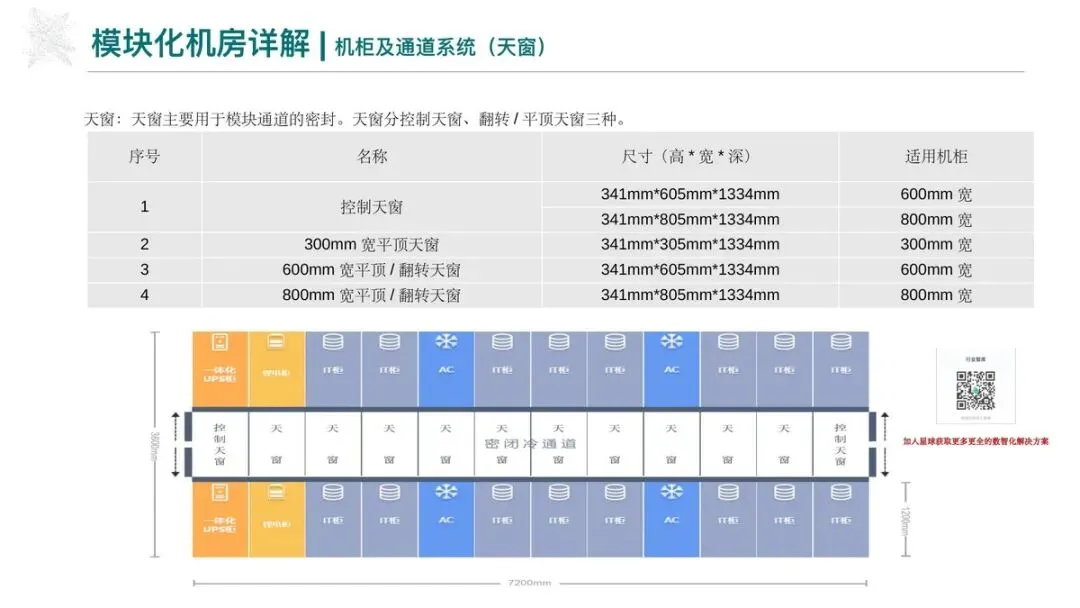

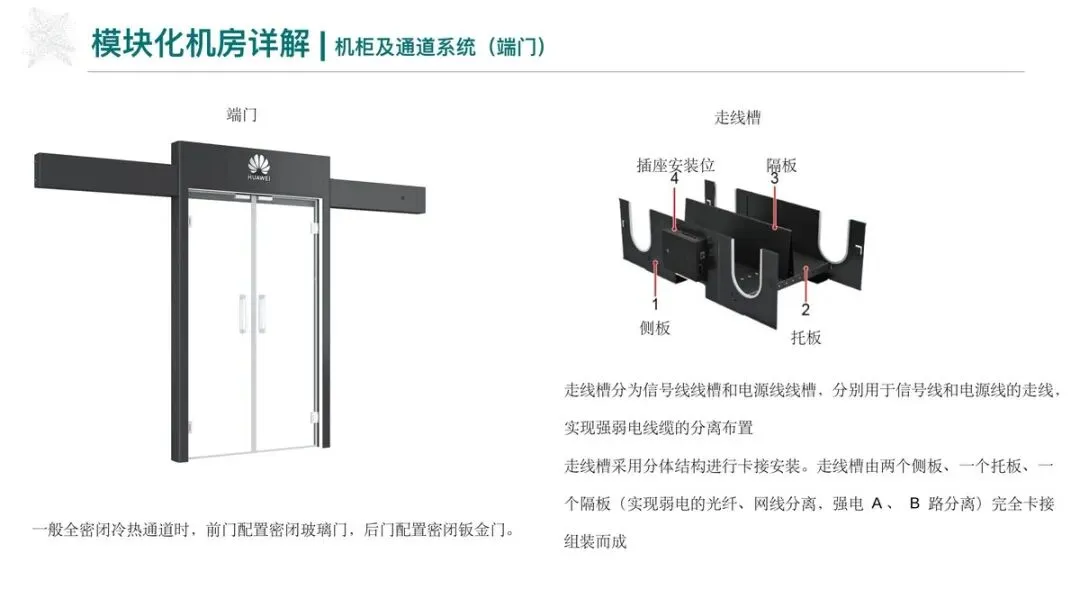

具体到部件层面，模块化沉淀为一套高度产品化的硬件体系。机柜系统采用满足ANSI/EIA-310-D标准的2000mm高42U标准机柜，完全兼容第三方IT设备，静载1500kg、通孔率75%，通过9级抗震测试，托盘、导轨、盲板、理线架等附件支持单人快速安装；通道系统采用单双排密闭冷热通道方案，工厂预制调试、现场快速组装，冷热空气完全隔绝避免局部热点，并与消防系统联动，火灾发生时天窗翻转、门禁开启、灭火系统同步响应；供配电系统由模块化UPS、精密配电柜与PDU配电单元构成，支持单机20kVA至300kVA模块化UPS、整机效率高达95%，提供N+1、2N冗余设计满足不同Tier等级要求。每一处细节都指向同一目标，交付速度与运行可靠性兼得。

（二）三大节能引擎：把PUE压到1.5以内

模块化机房的节能并非单一技术突破，而是三重引擎的协同作用。

其一是密闭通道，冷热空气完全隔绝，消除局部热点，减少冷量耗散，直接拉低PUE；

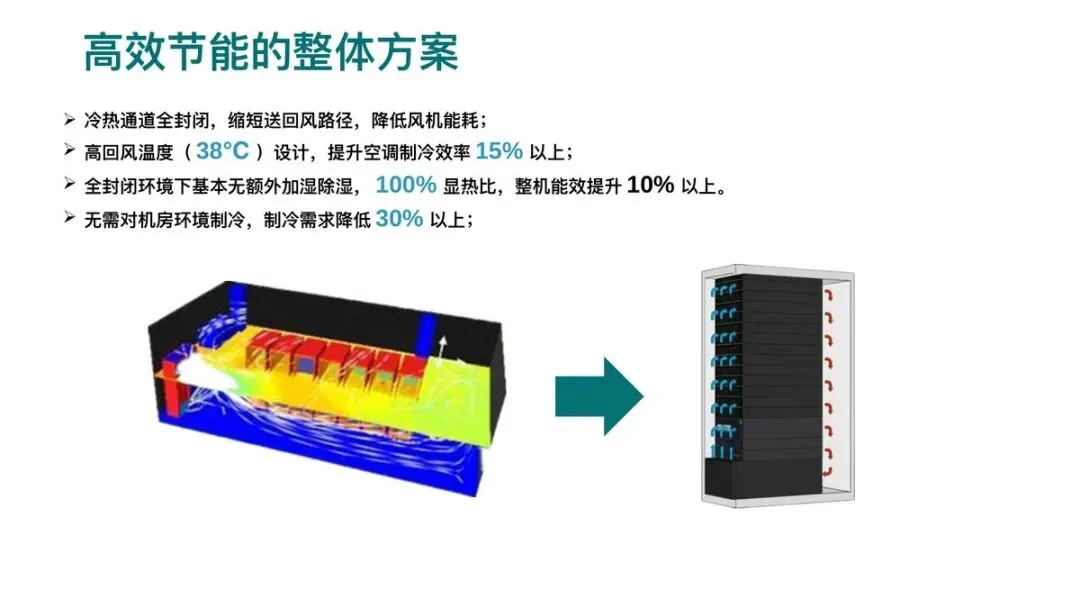

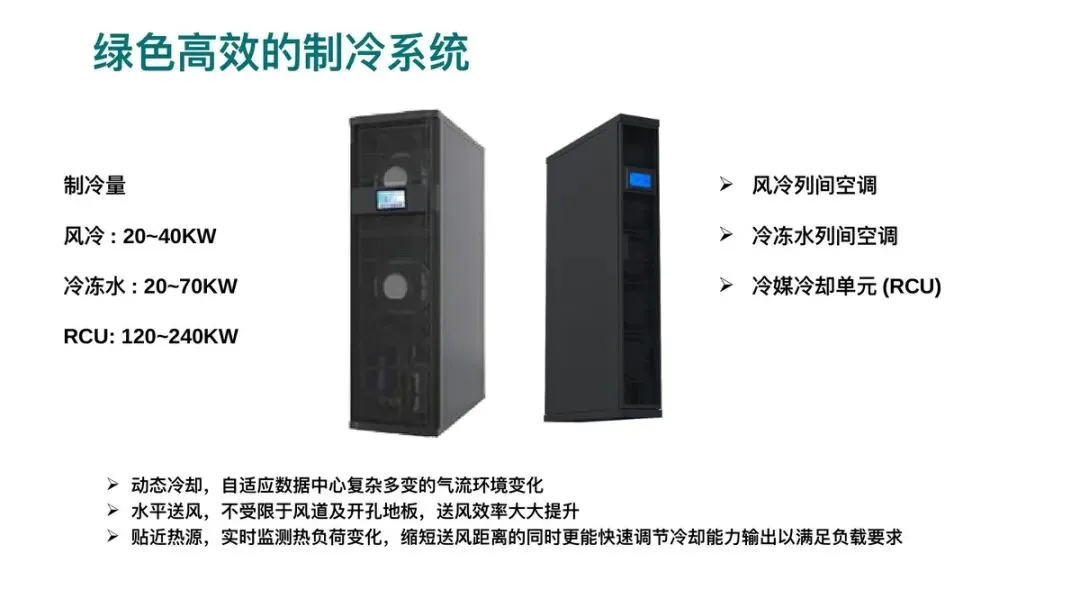

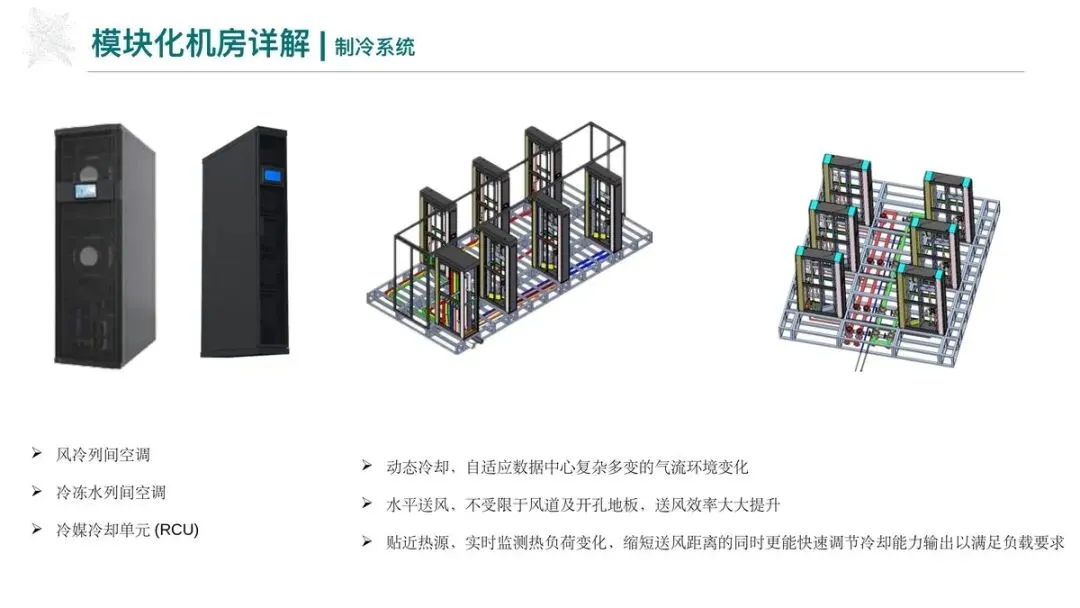

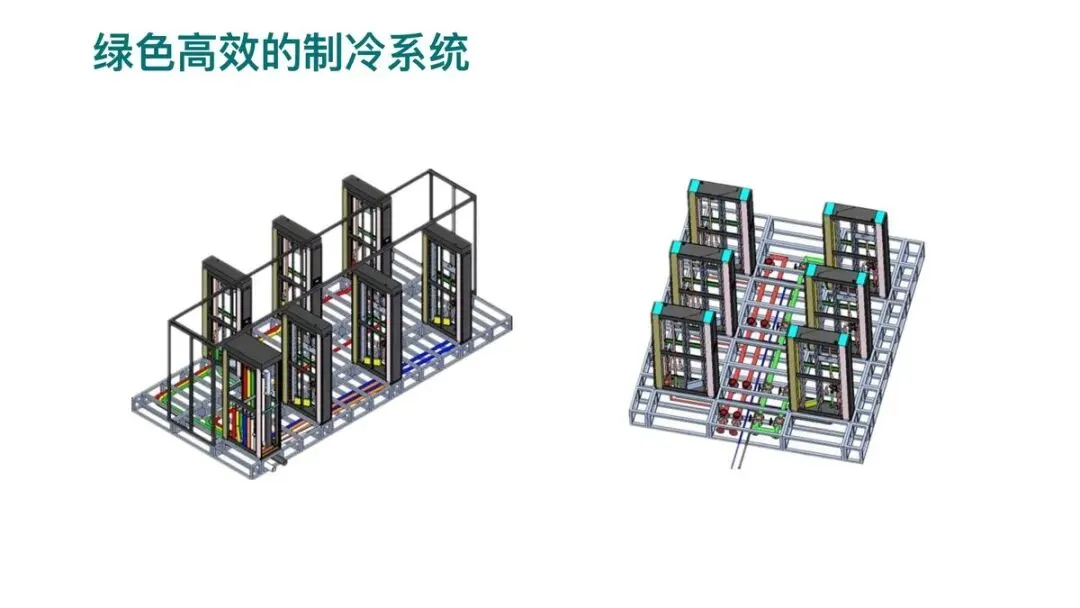

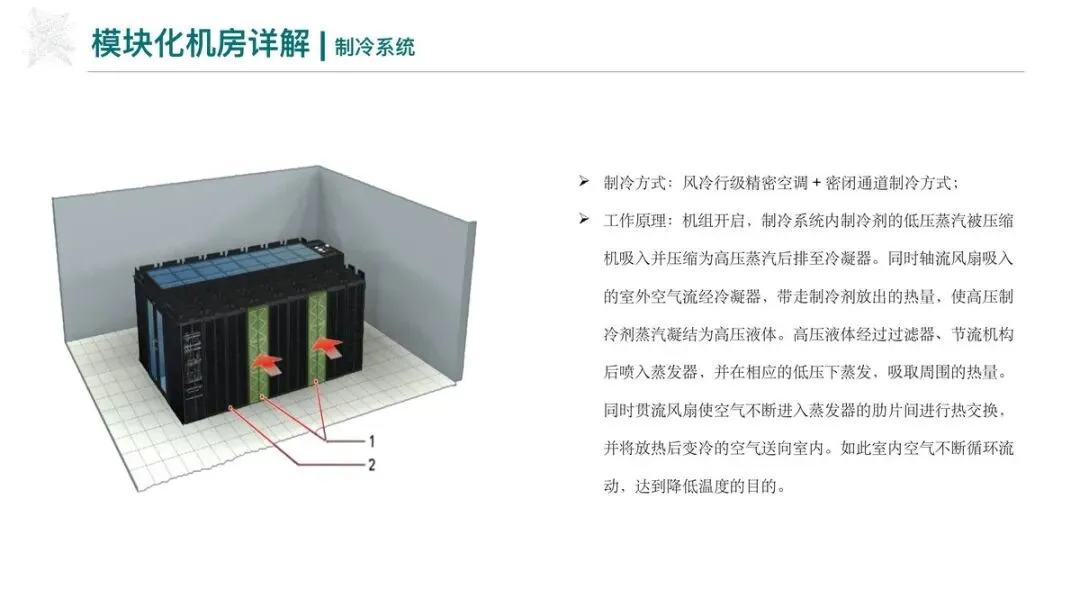

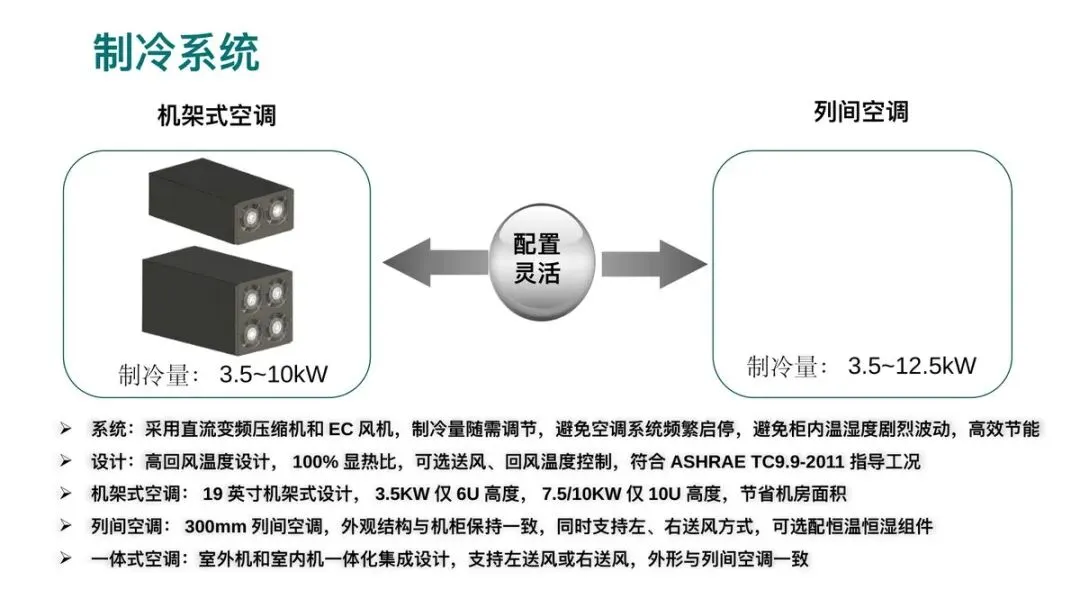

其二是行级制冷，冷冻水列间与冷媒冷却单元（RCU）三级制冷矩阵，制冷量覆盖20至240kW，贴近热源、水平送风，不受限于风道与开孔地板，实时监测热负荷变化并动态调节冷量输出，高回风温度设计可将制冷效率再提升15%以上；

其三是高效供配电，模块化UPS整机效率高达95%，配合N+1、2N冗余设计，按需部署、柔性扩容。

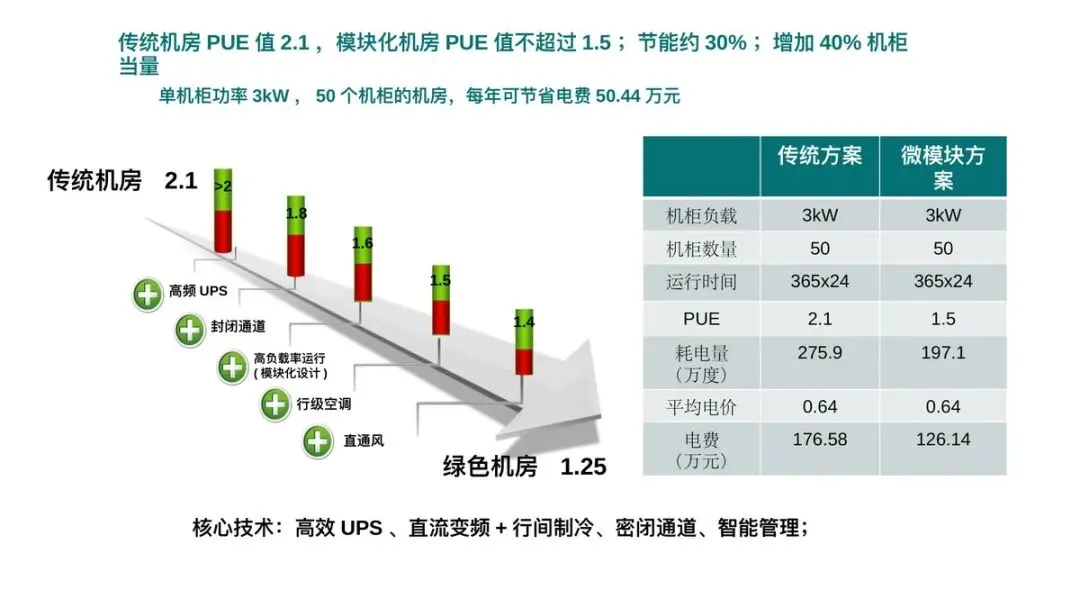

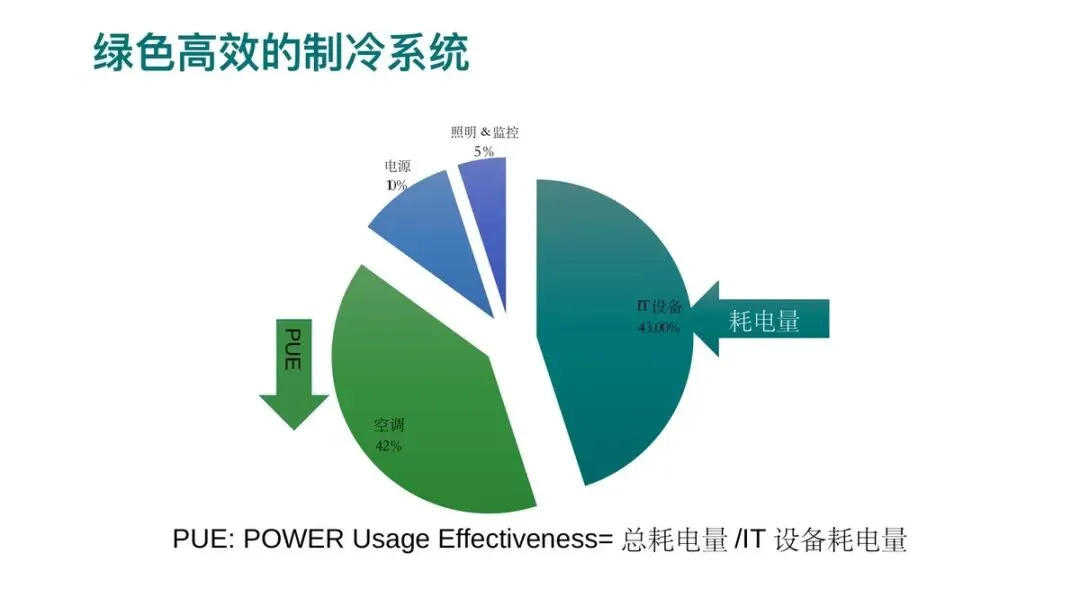

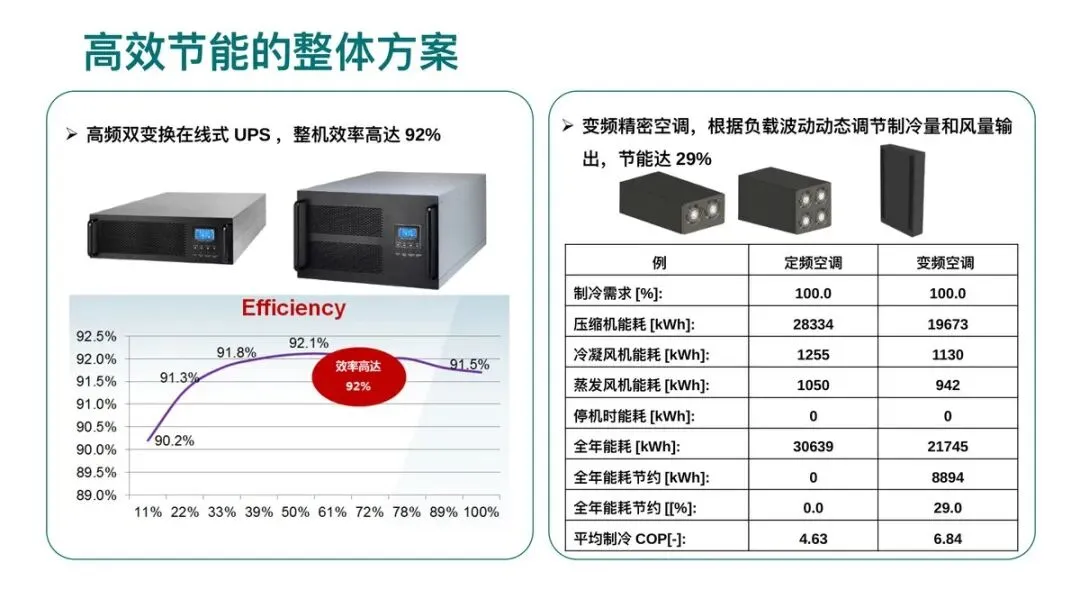

实测数据极具说服力，同样50个3kW机柜、全年不间断运行的机房，传统方案PUE为2.1、年耗电275.9万度，微模块方案PUE降至1.5、年耗电197.1万度，节能约30%，每年节省电费50.44万元。变频精密空调根据负载波动动态调节制冷量与风量输出，全年能耗可再节约29%，整机能效与COP值同步提升。

（三）从「建机房」到「装机房」：90天交付的工程重构

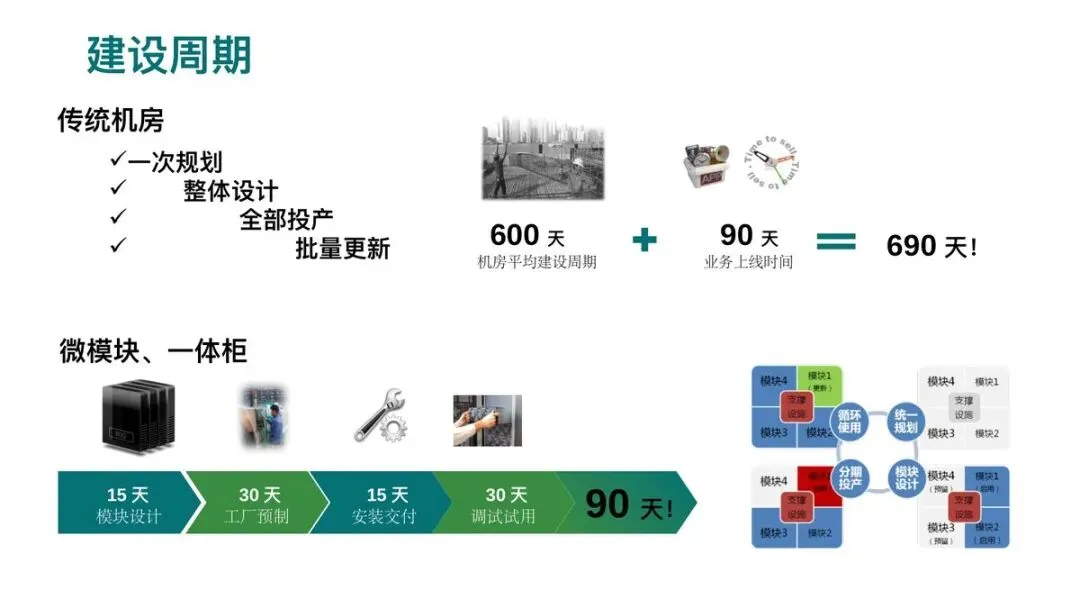

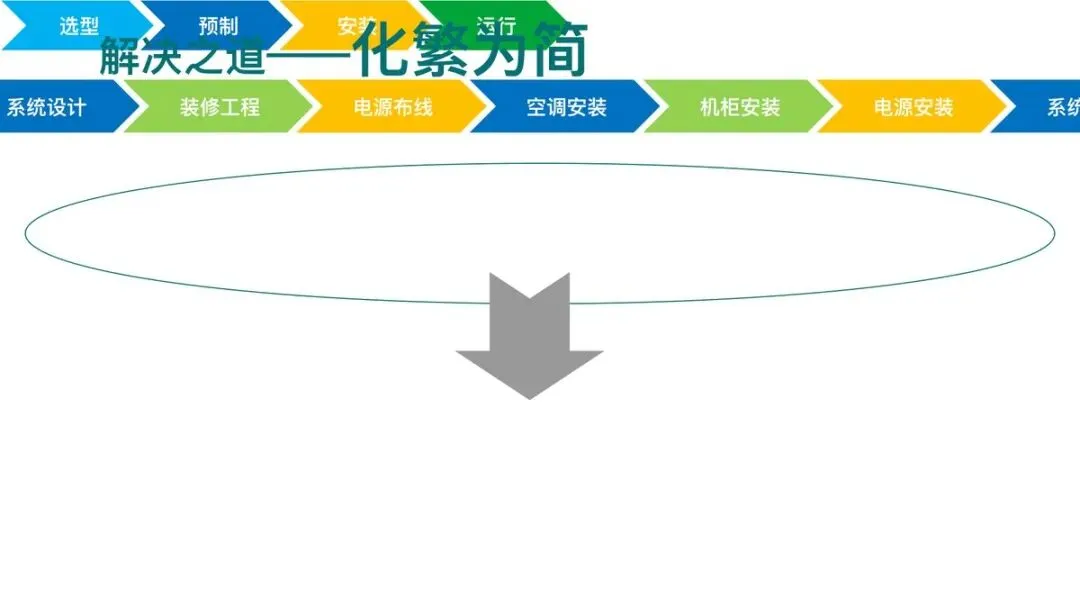

模块化的另一重颠覆，落在建设方式上。传统机房从规划到全部投产平均需要690天，而模块化机房将建设流程压缩为「15天模块设计、30天工厂预制、15天安装交付、30天调试试用」，90天即可业务上线。时间被省下来的根本原因，是大量工作在工厂车间而非施工现场完成，现场仅剩「装配」而非「建造」。

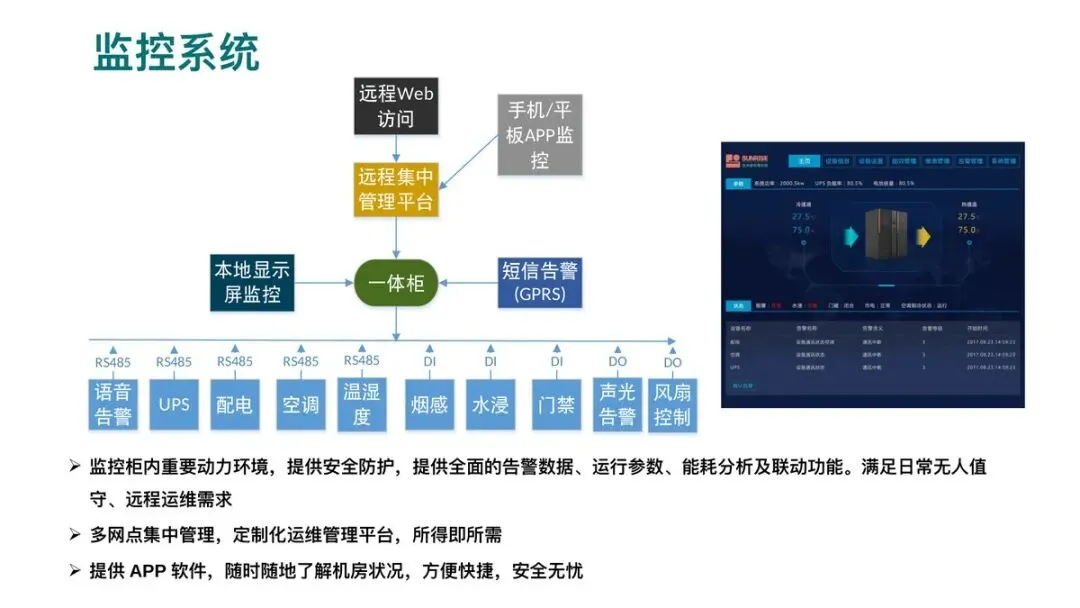

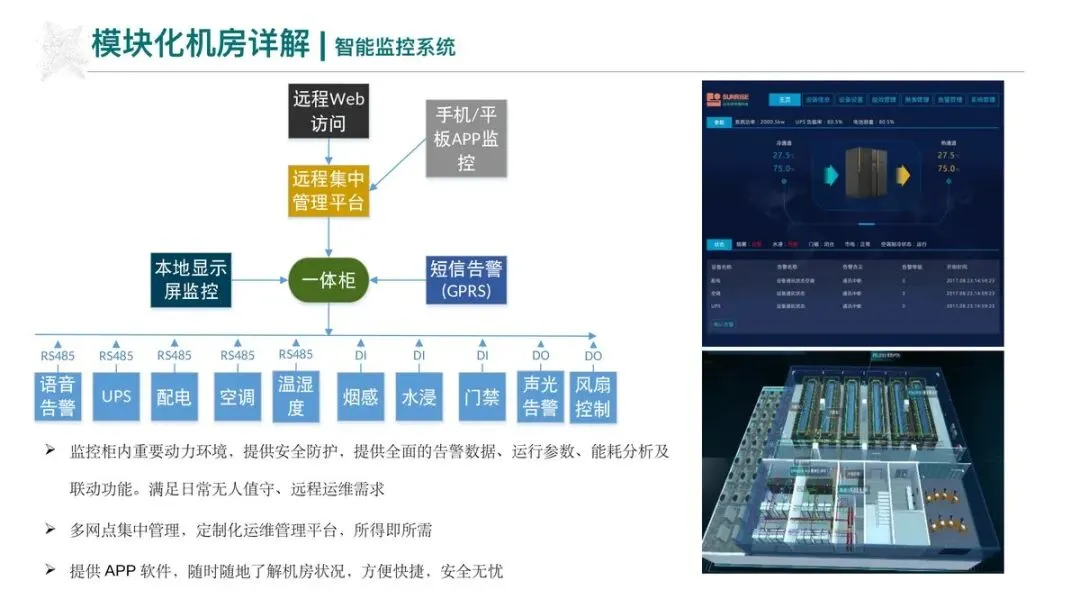

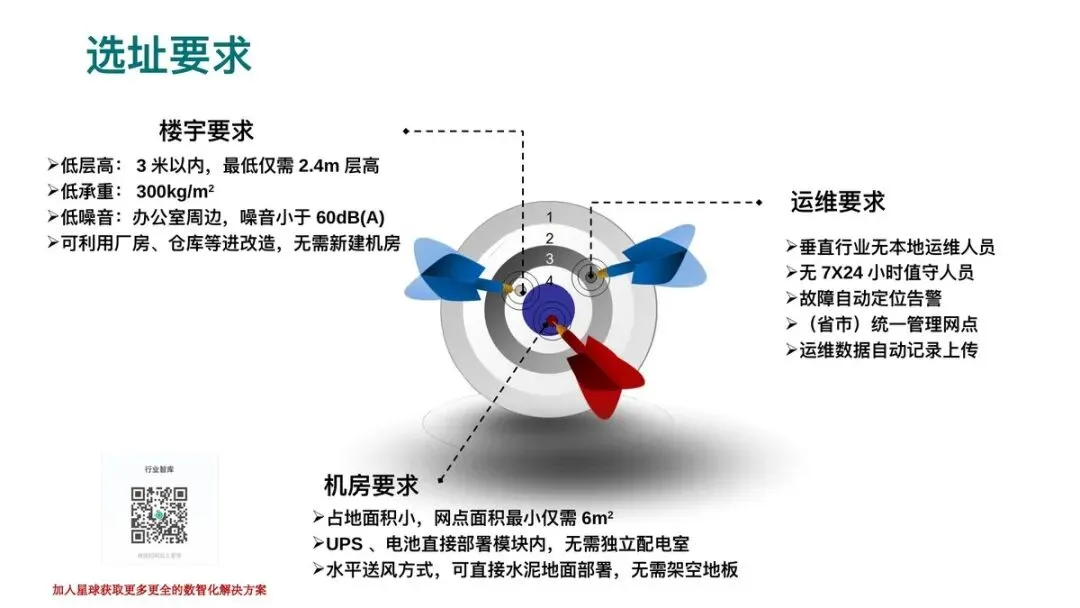

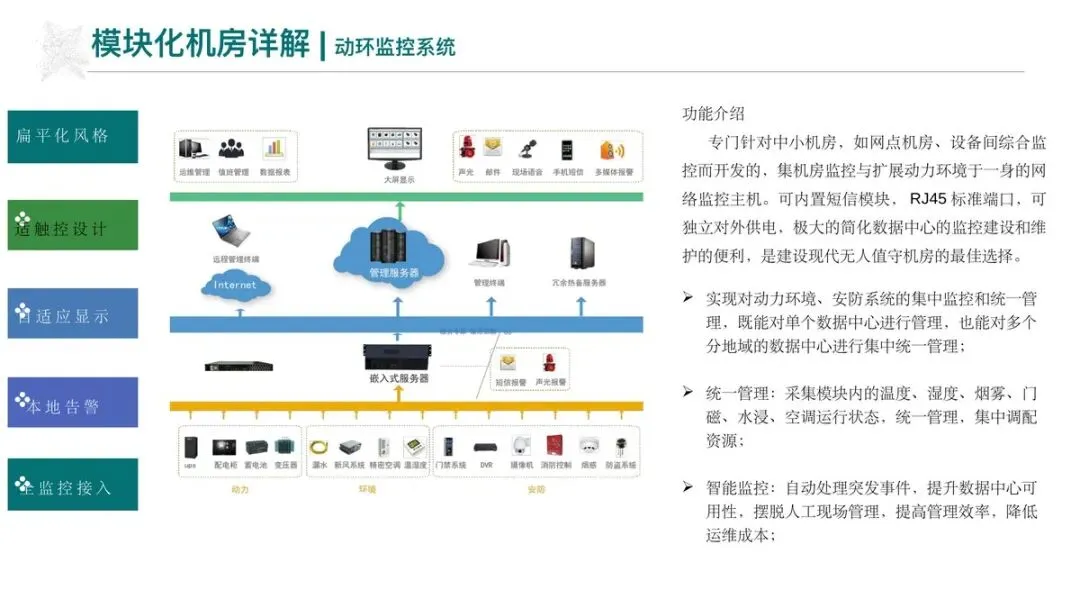

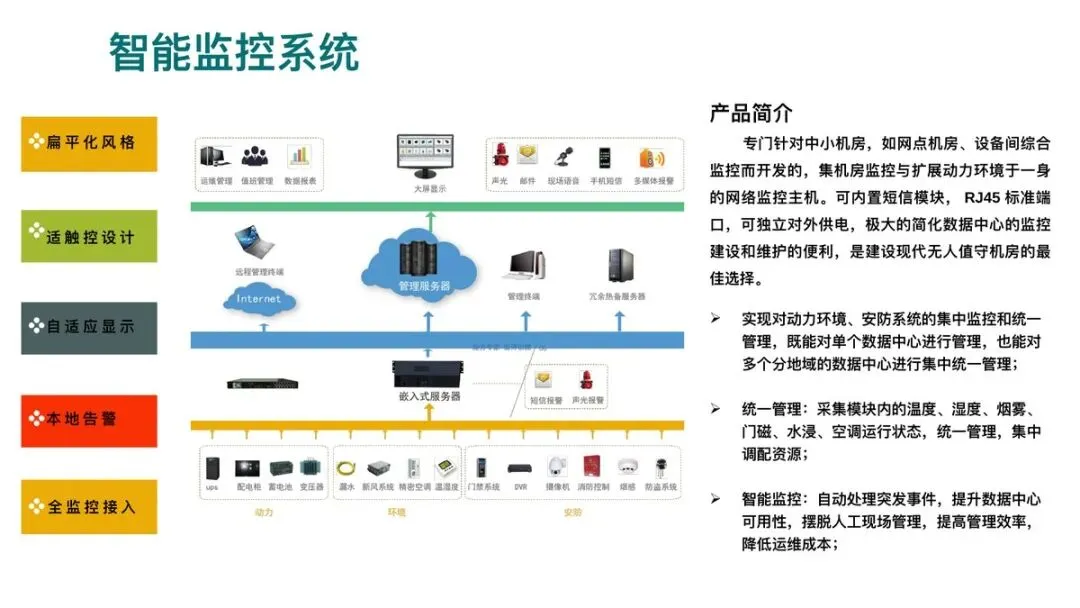

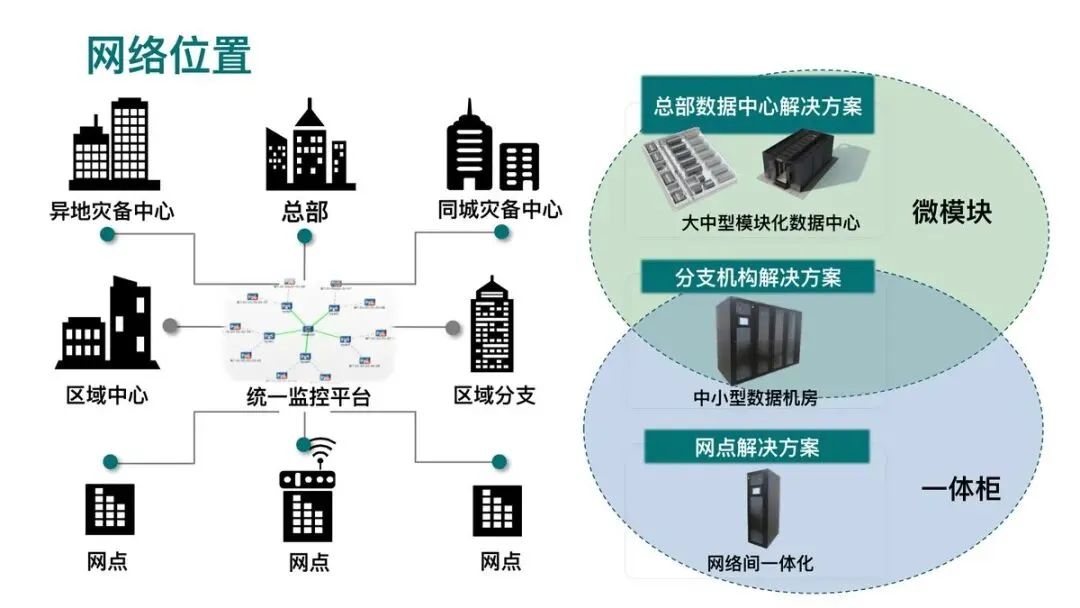

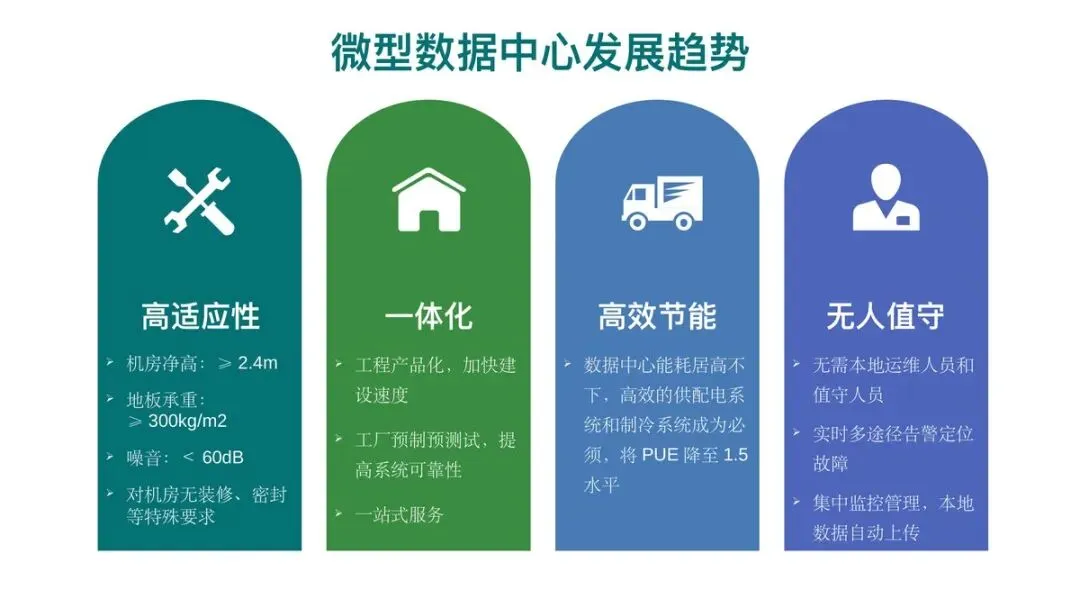

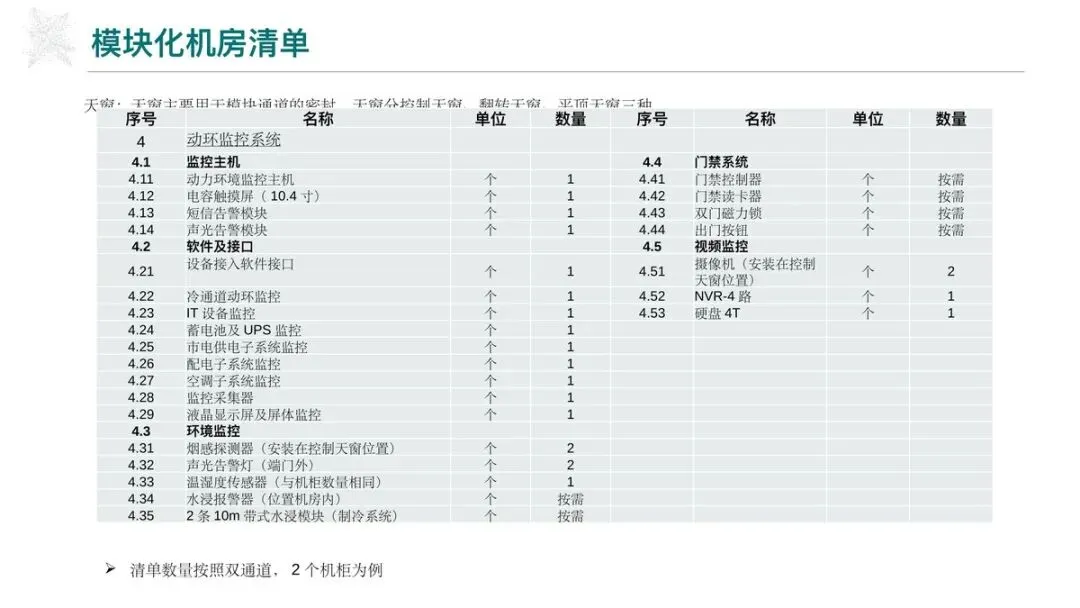

选址约束也随之大幅放宽，层高3米以内、最低仅需2.4米，承重300kg/m²即可，噪音低于60分贝，普通厂房、仓库改造后即可部署，无需新建机房、无需架空地板，UPS与电池直接嵌入模块，网点面积最小仅6m²。运维层面，动环监控系统实现7×24小时智能管理，温度、湿度、烟雾、门磁、水浸、空调运行状态统一采集，故障自动定位告警、数据自动上传，垂直行业即使没有本地值守人员，也能通过统一监控平台对多网点实施集中管理，配合APP随时掌握机房状况。

（四）一体柜：把微型机房装进一个柜子

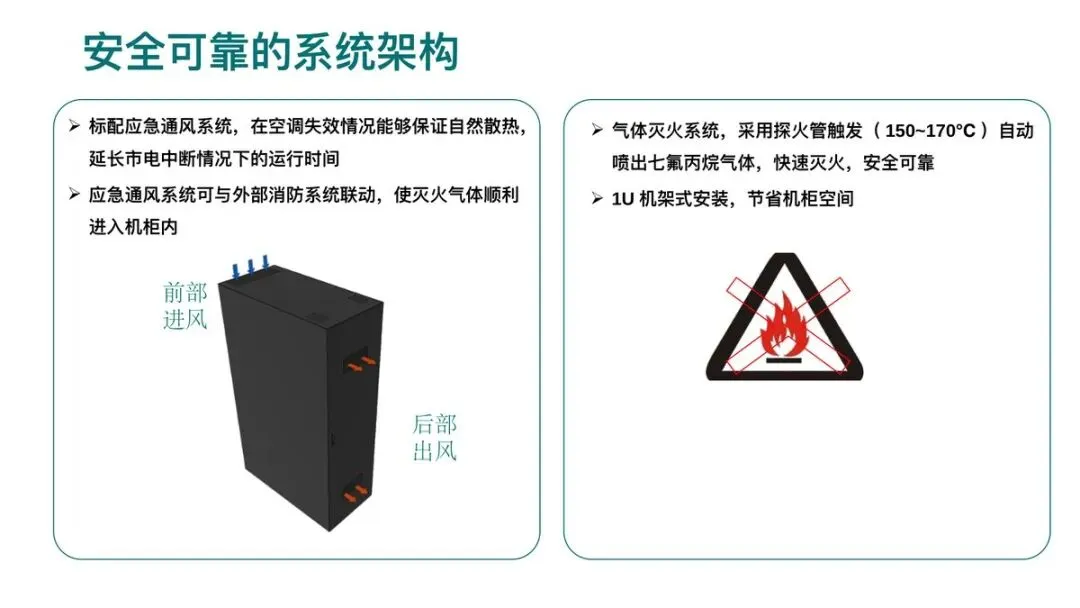

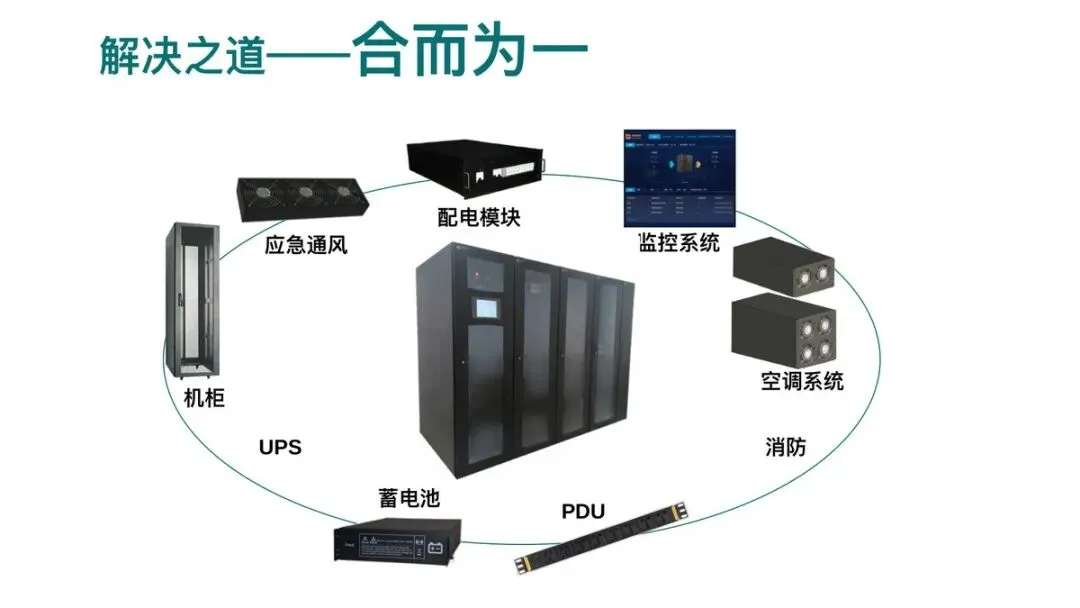

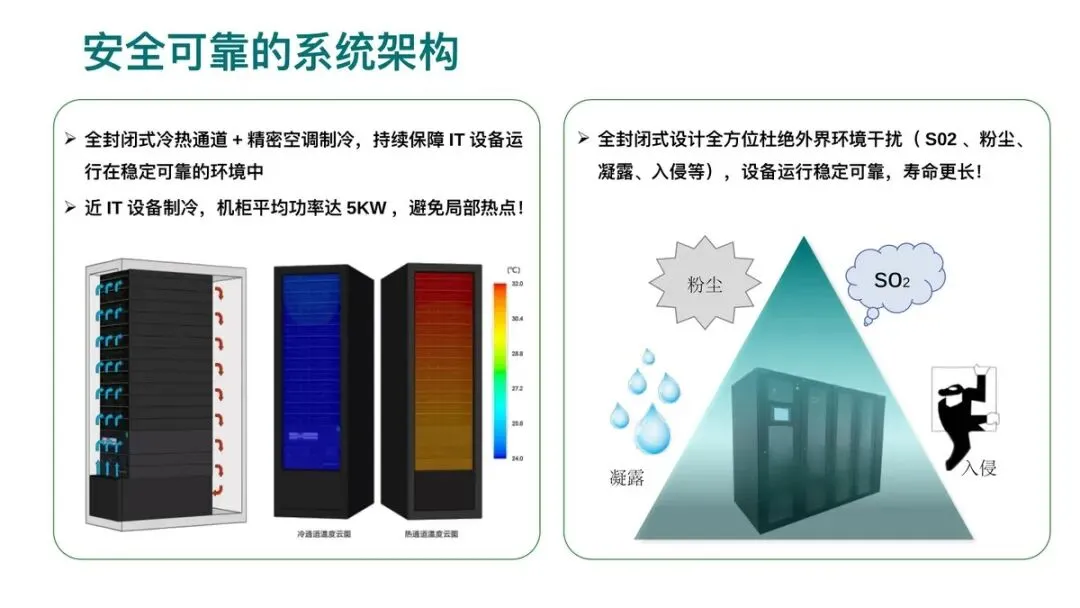

对于网点、分支、边缘机房这类微型场景，方案进一步收敛为一体化机柜，UPS、配电模块、蓄电池、机柜、空调、应急通风、监控、PDU、消防九大系统「合而为一」，一个柜体即一座完整机房。全封闭式冷热通道与精密空调配合，机柜平均功率可达5kW，S02、粉尘、凝露、入侵等外界干扰被全方位隔绝，设备运行更稳定、寿命更长；标配应急通风系统在空调失效时保证自然散热，延长市电中断情况下的运行时间；气体灭火采用探火管触发，150至170℃自动喷出七氟丙烷，1U机架式安装节省柜内空间，并与消防系统联动使灭火气体顺利进入机柜。监控系统同时提供本地告警、远程平台与APP三通道，真正支撑起无人值守的常态化运营。
