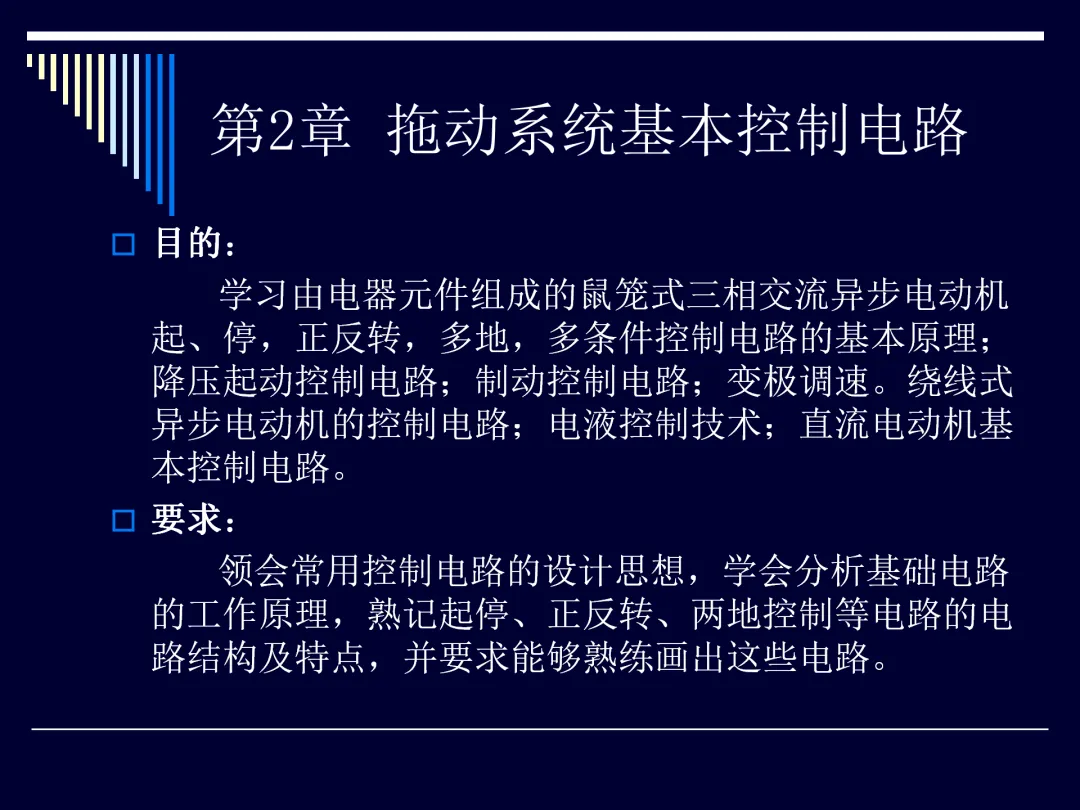

《电气控制与PLC》PPT:拖动系统基本控制电路(可下载)

电气拖动系统是工业生产中动力输出与运动控制的核心载体，基本控制电路是拖动系统的逻辑基础，也是PLC控制技术的底层原理依据，广泛应用于机床、输送线、起重设备等各类工业场景。

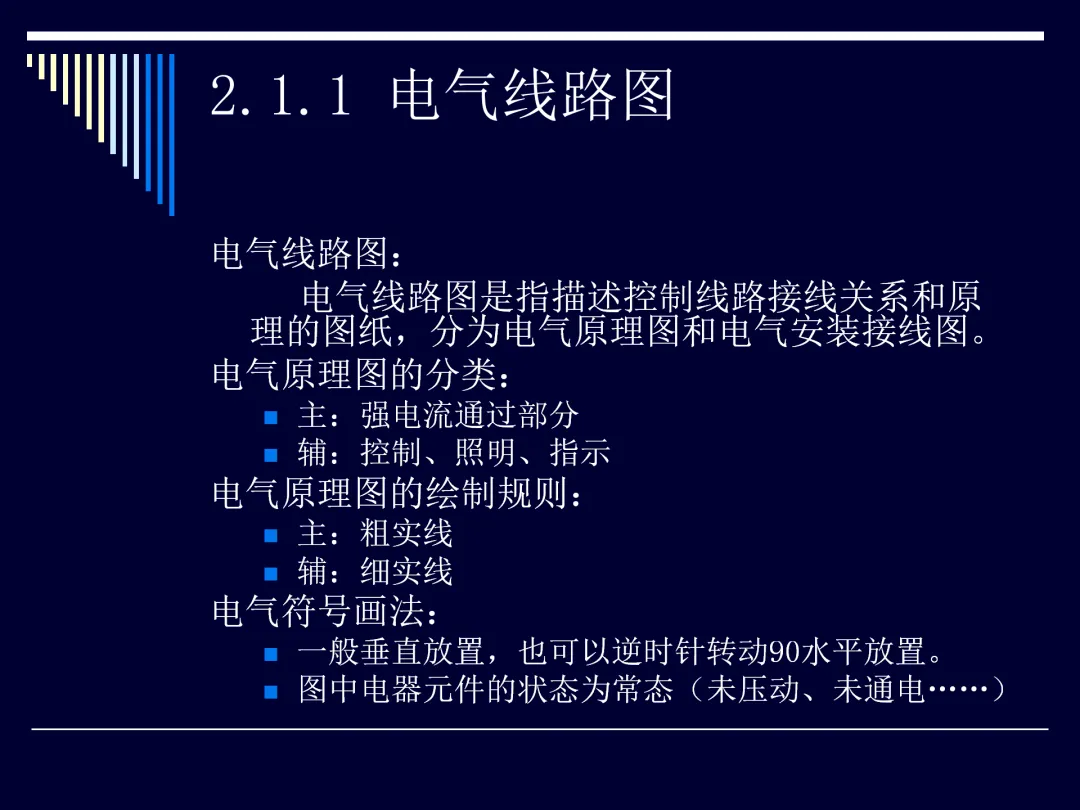

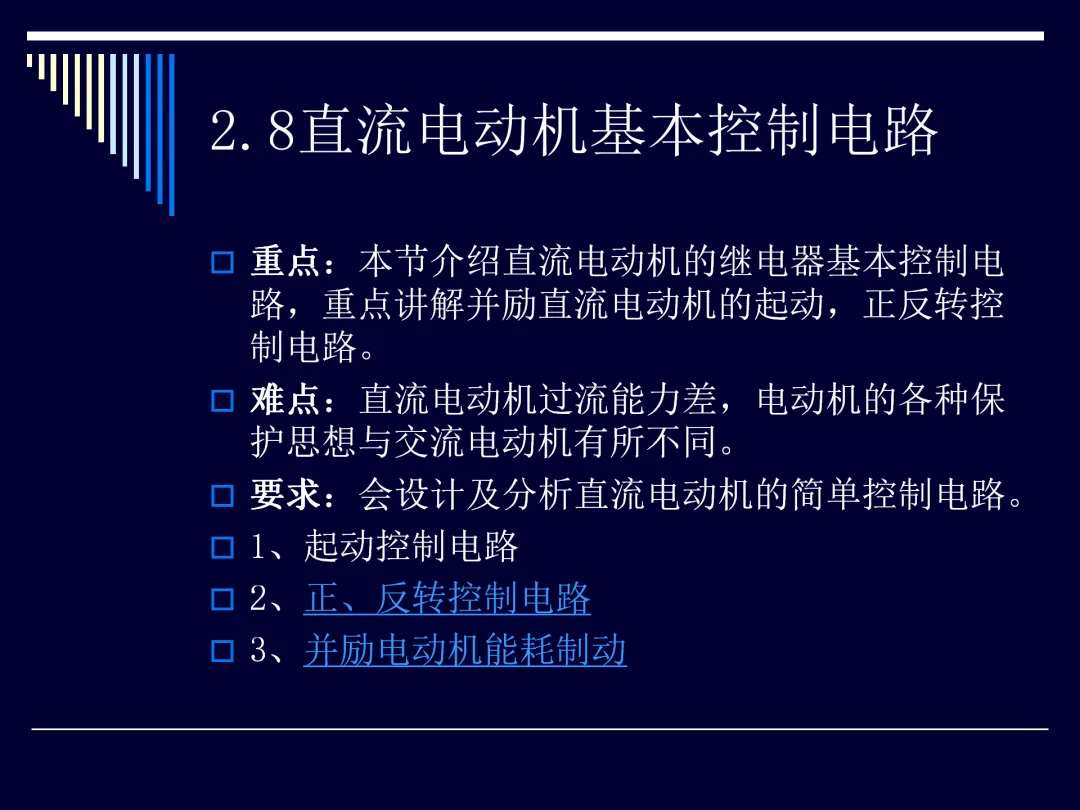

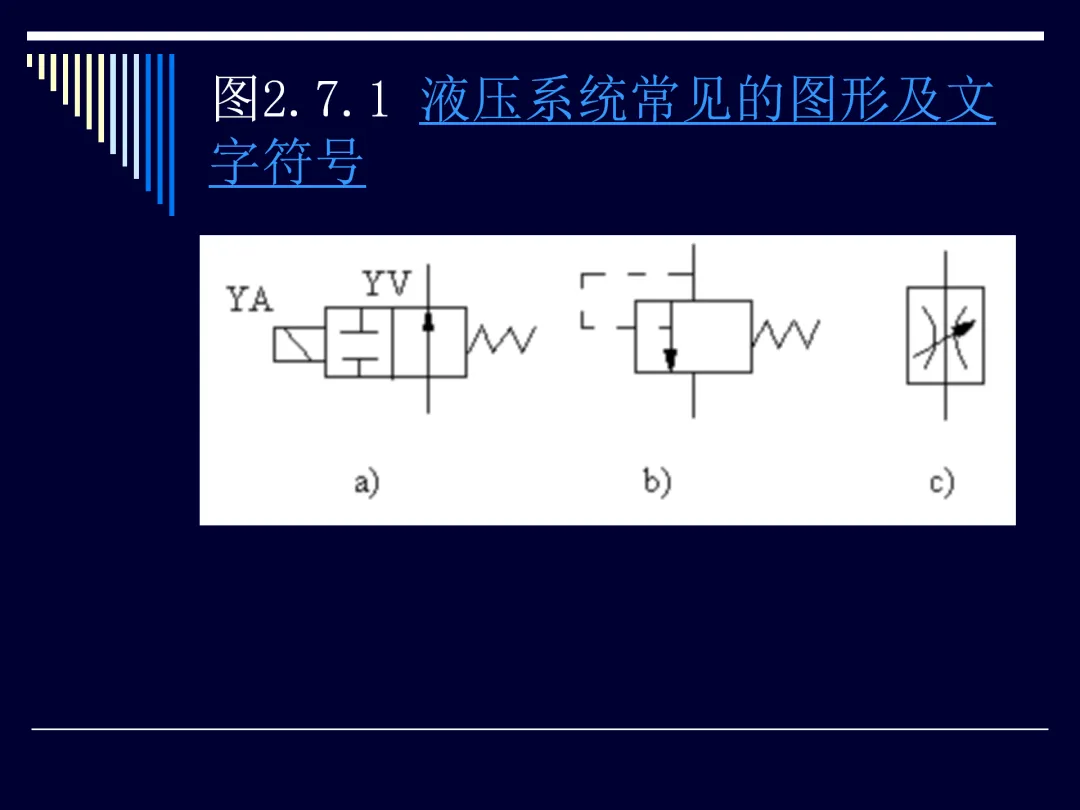

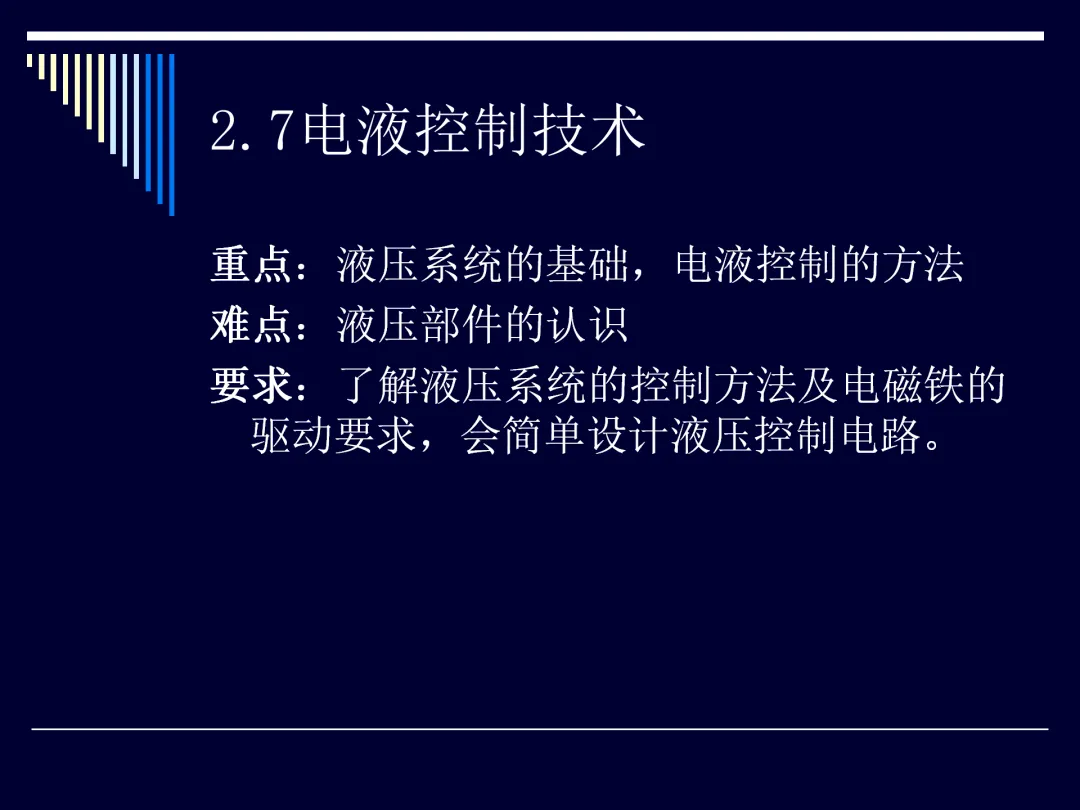

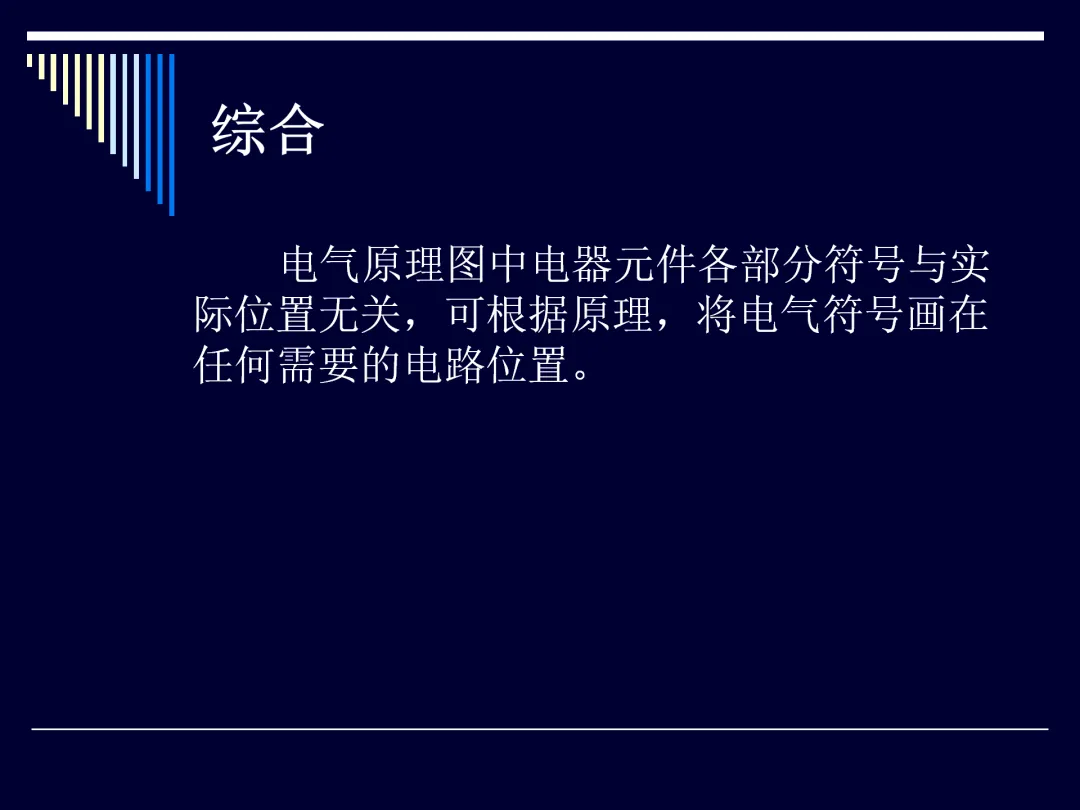

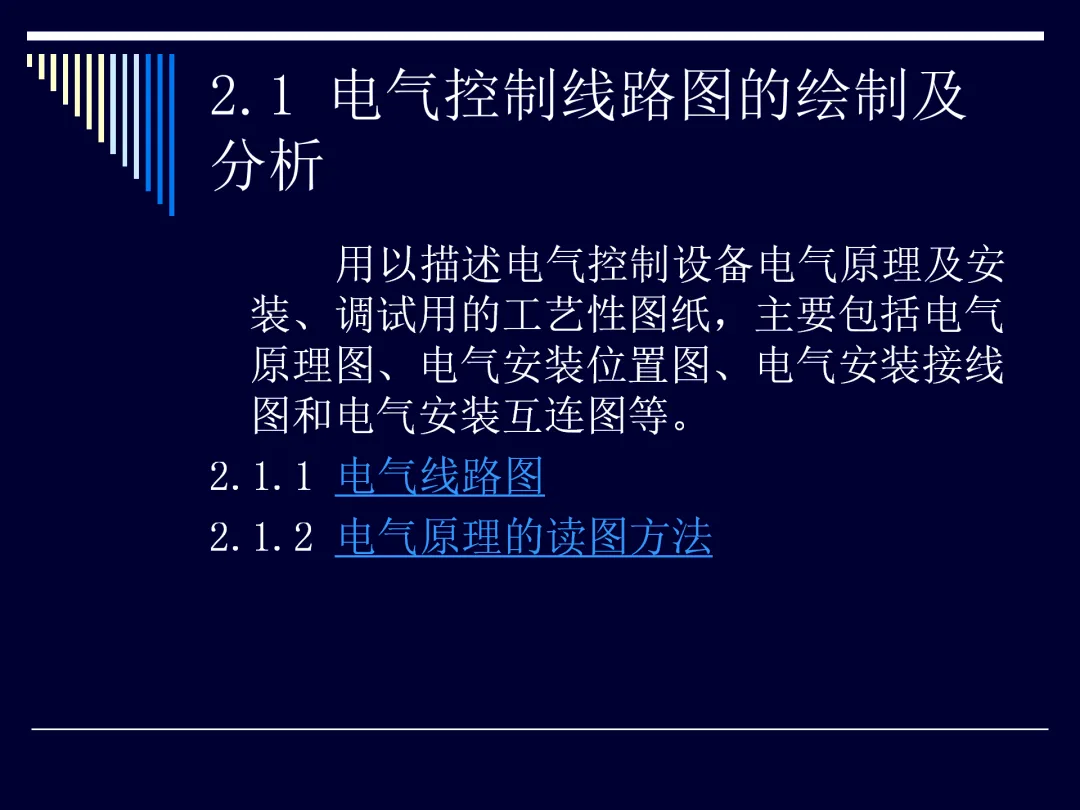

拖动系统基本控制电路分为主电路与控制电路两部分。

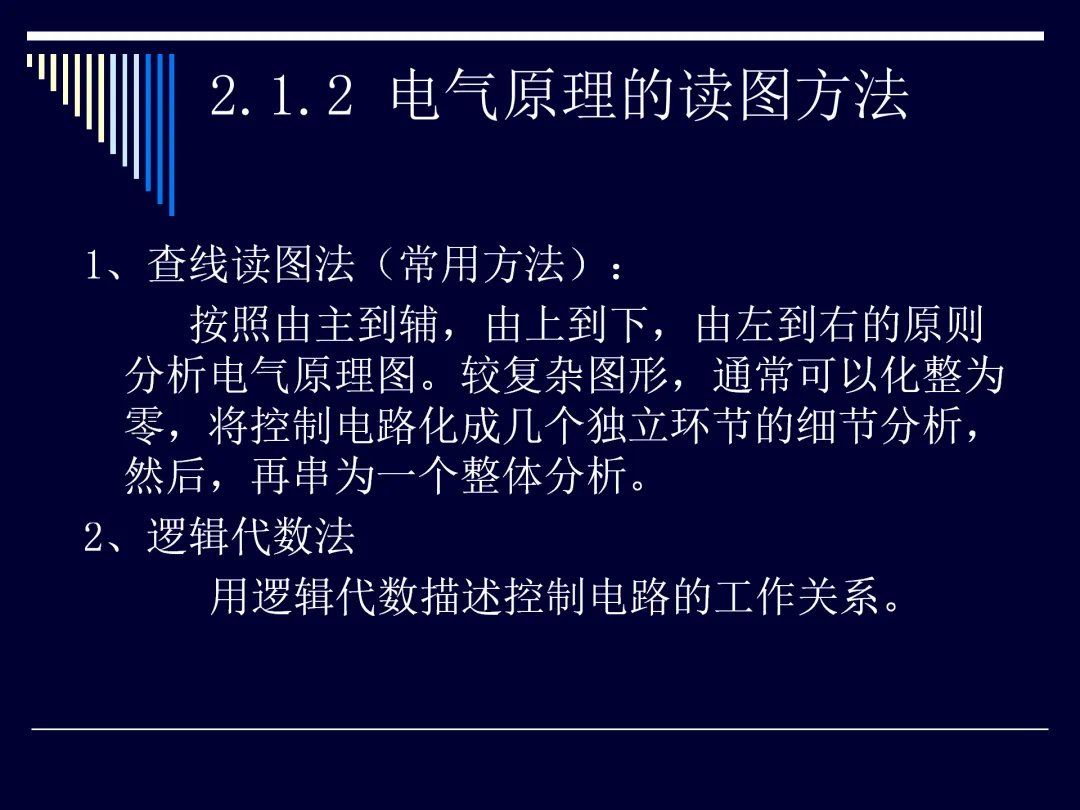

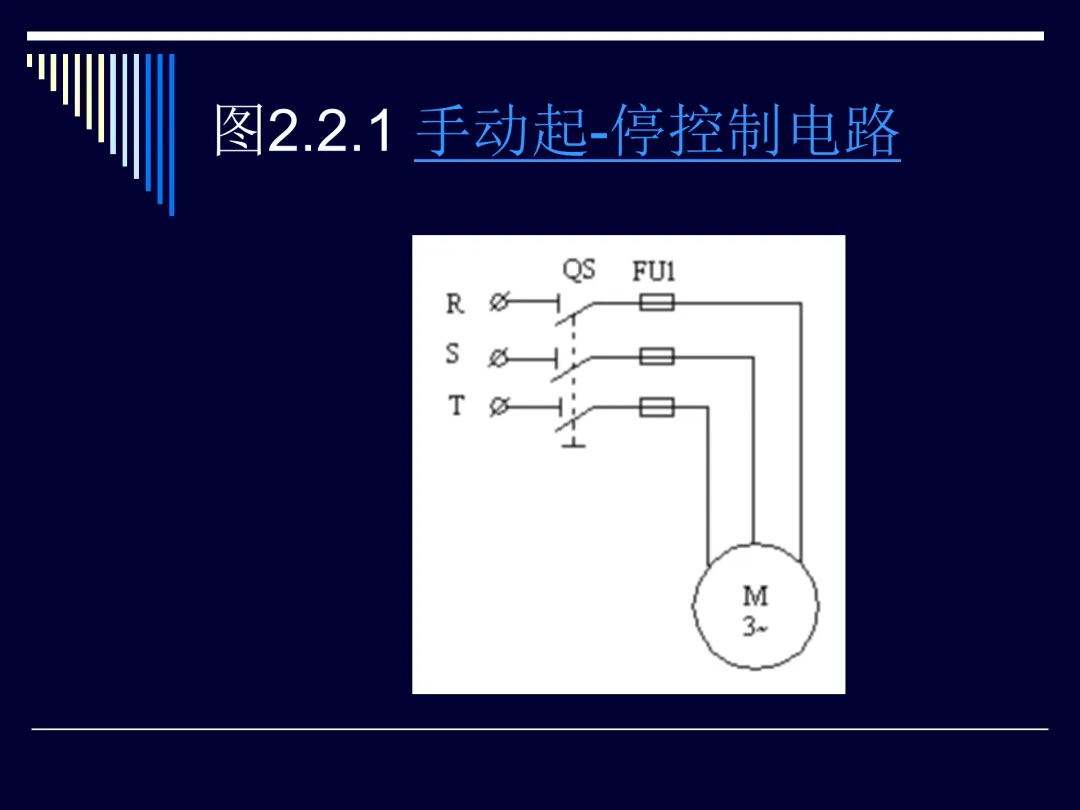

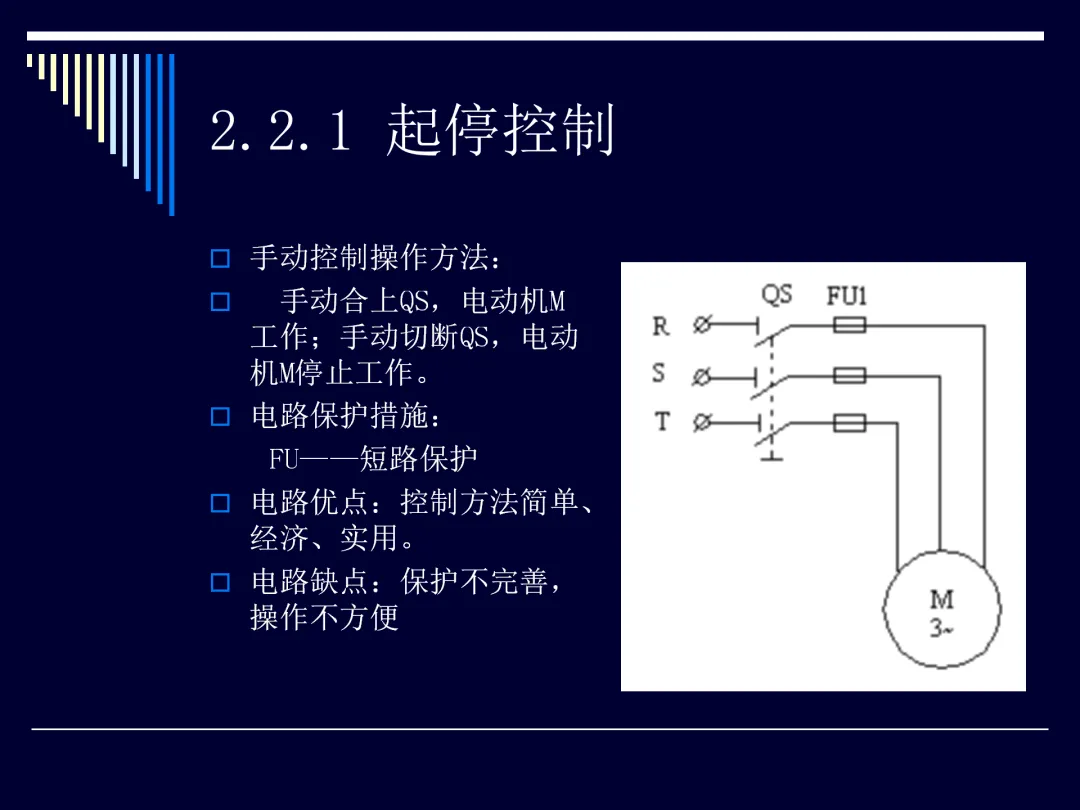

1、主电路承担动力传输职能，由断路器、接触器主触点、热继电器发热元件与电动机串联构成，直接为电机提供工作电源；

2、控制电路负责逻辑运算与指令输出，由按钮、继电器触点、接触器线圈等低压电器以硬接线方式搭建逻辑回路，通过通断逻辑控制主电路的运行状态。

以下为配套课件，可直接下载完整PPT，无需会员：

https://pan.quark.cn/s/054044f6340f

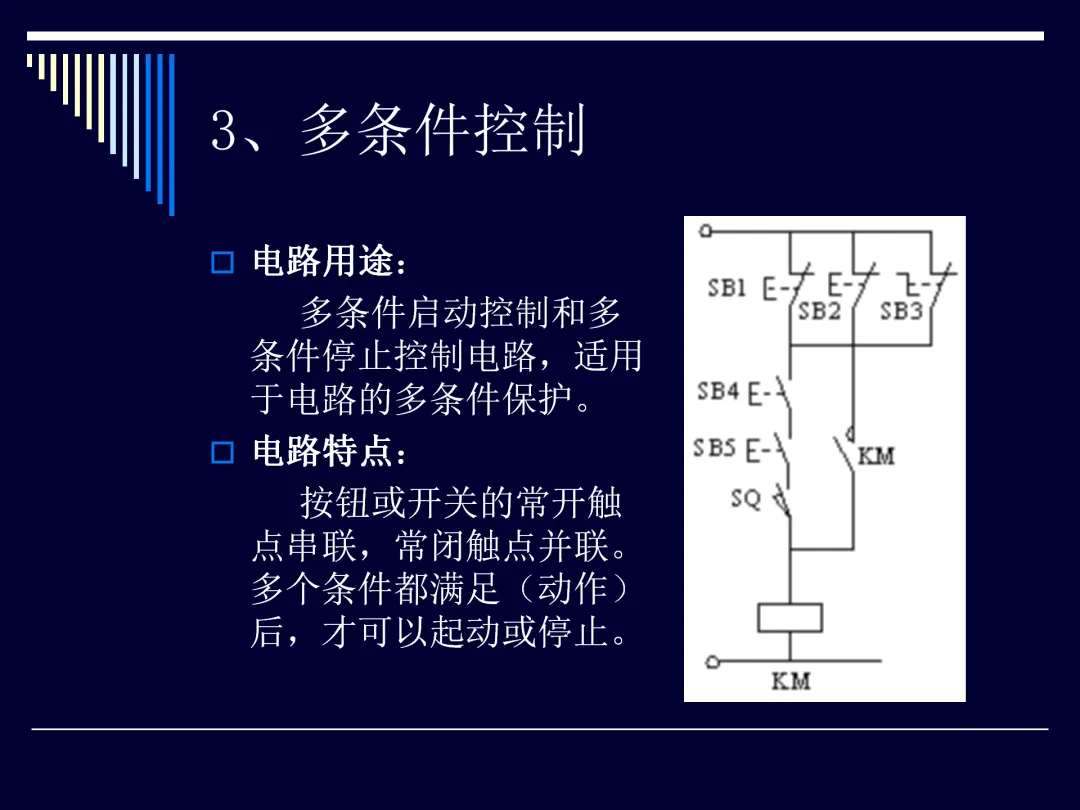

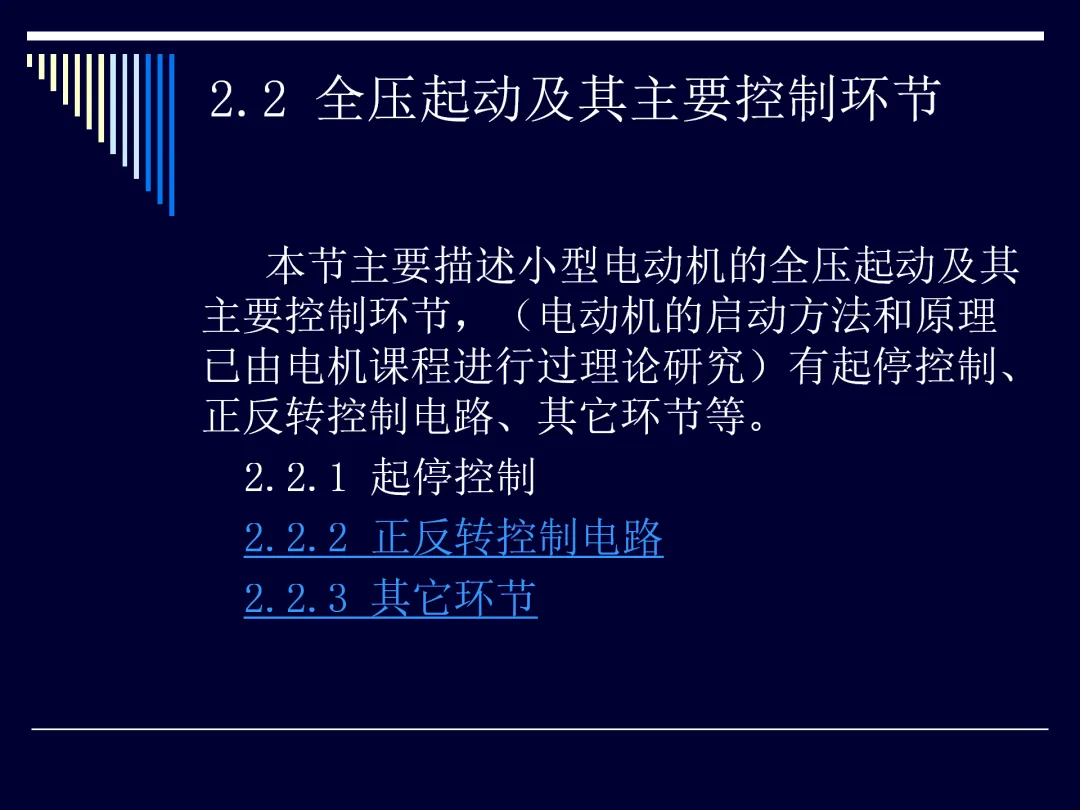

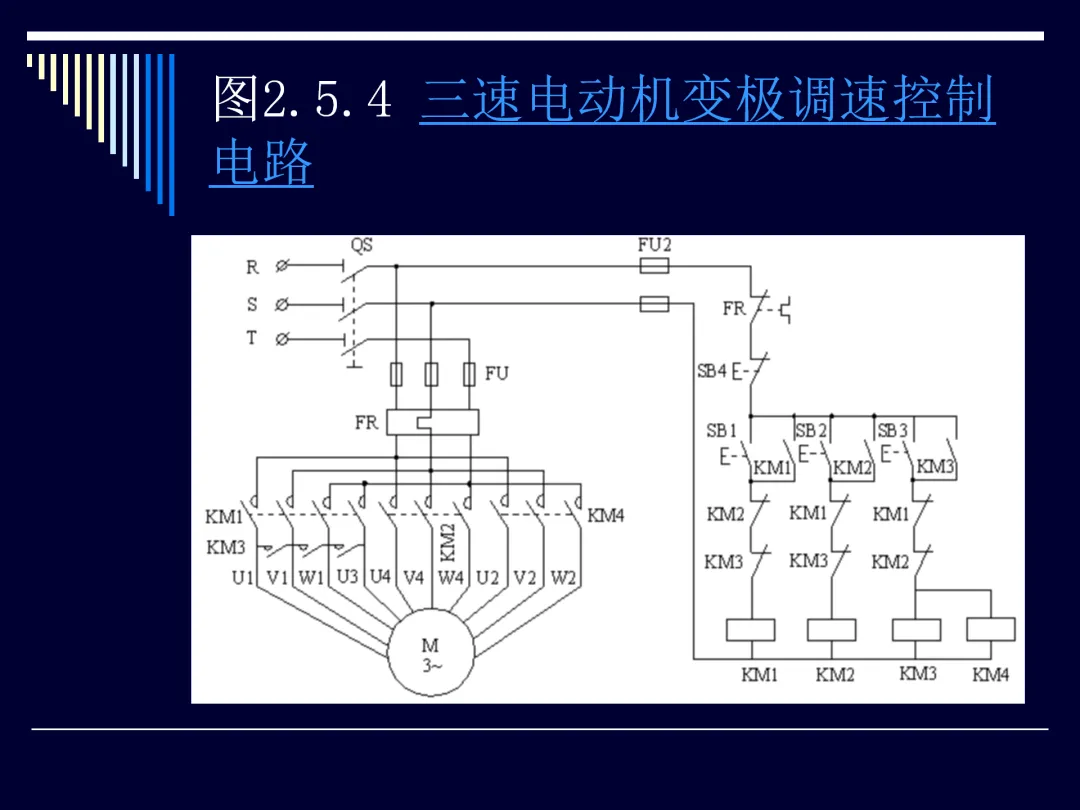

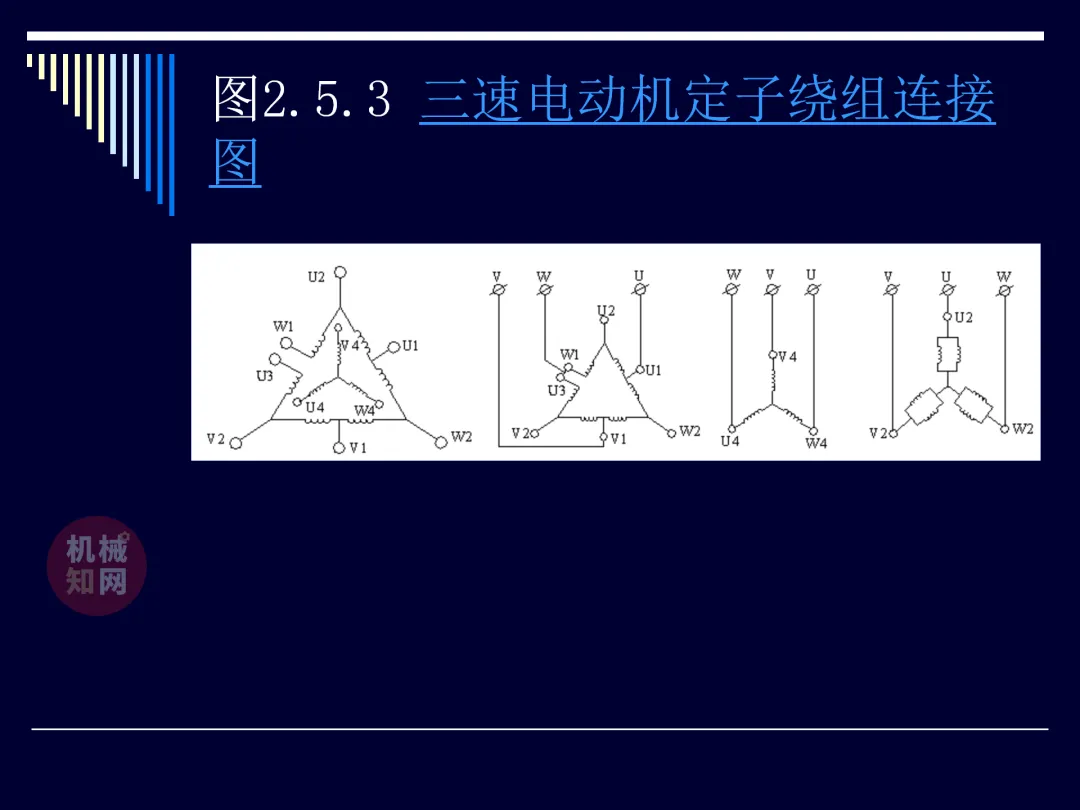

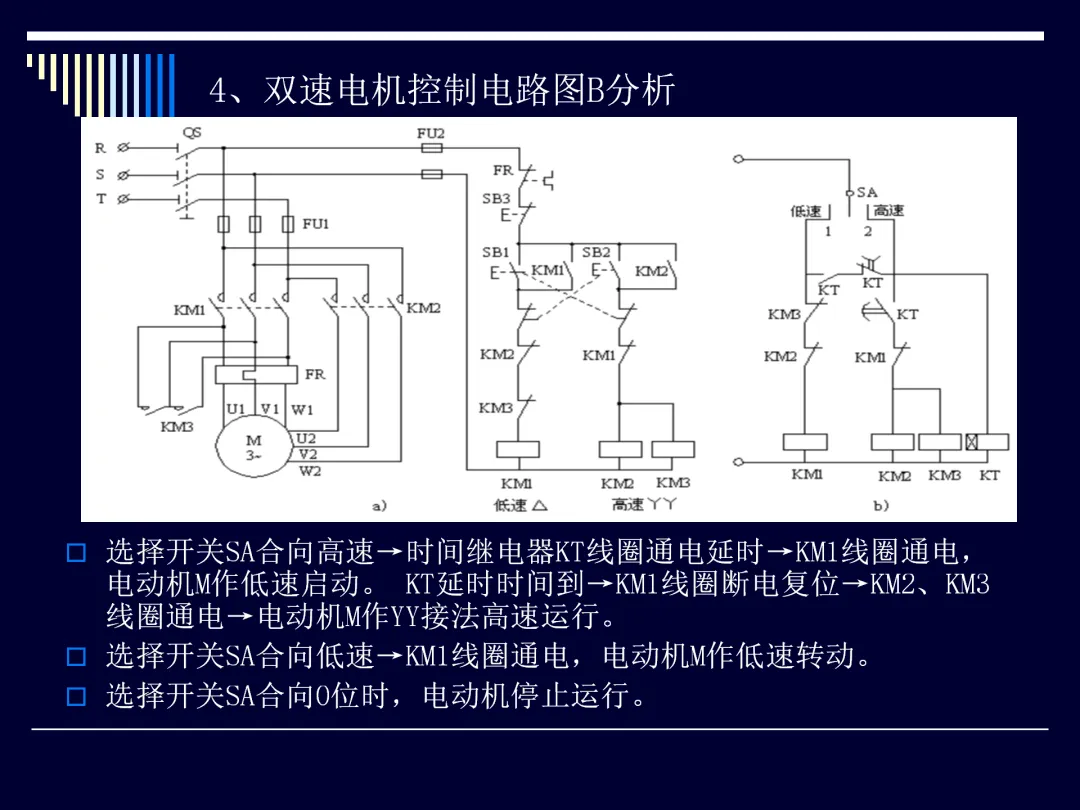

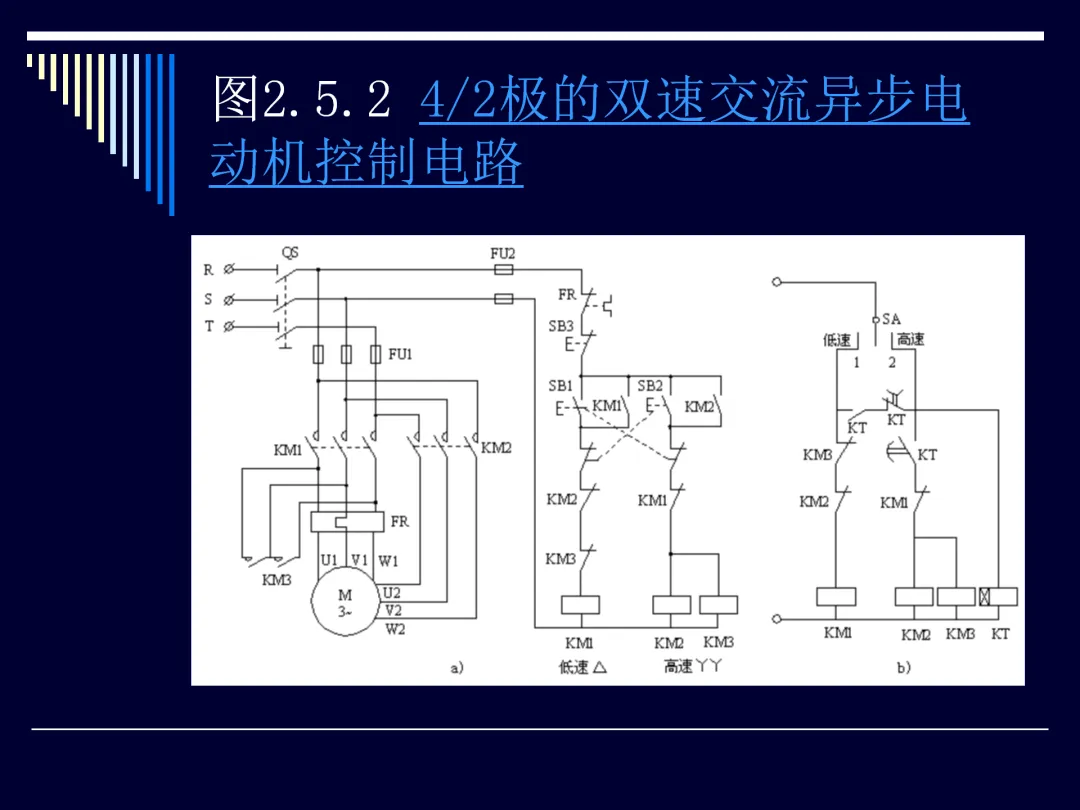

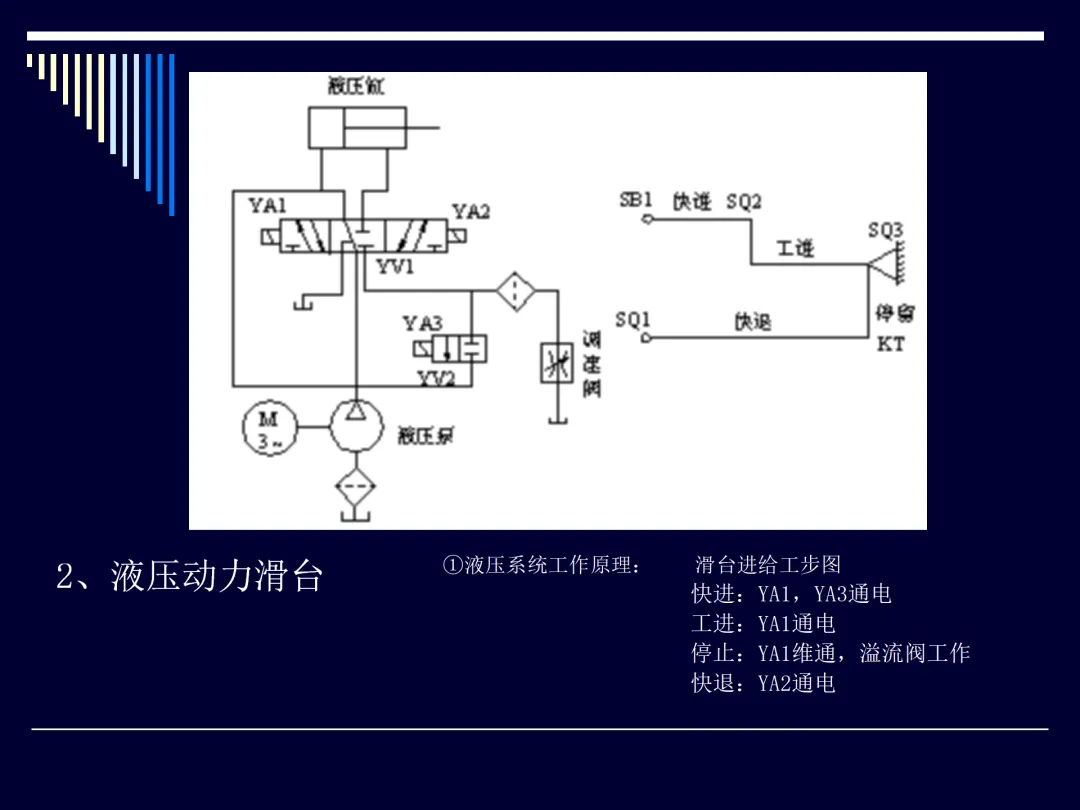

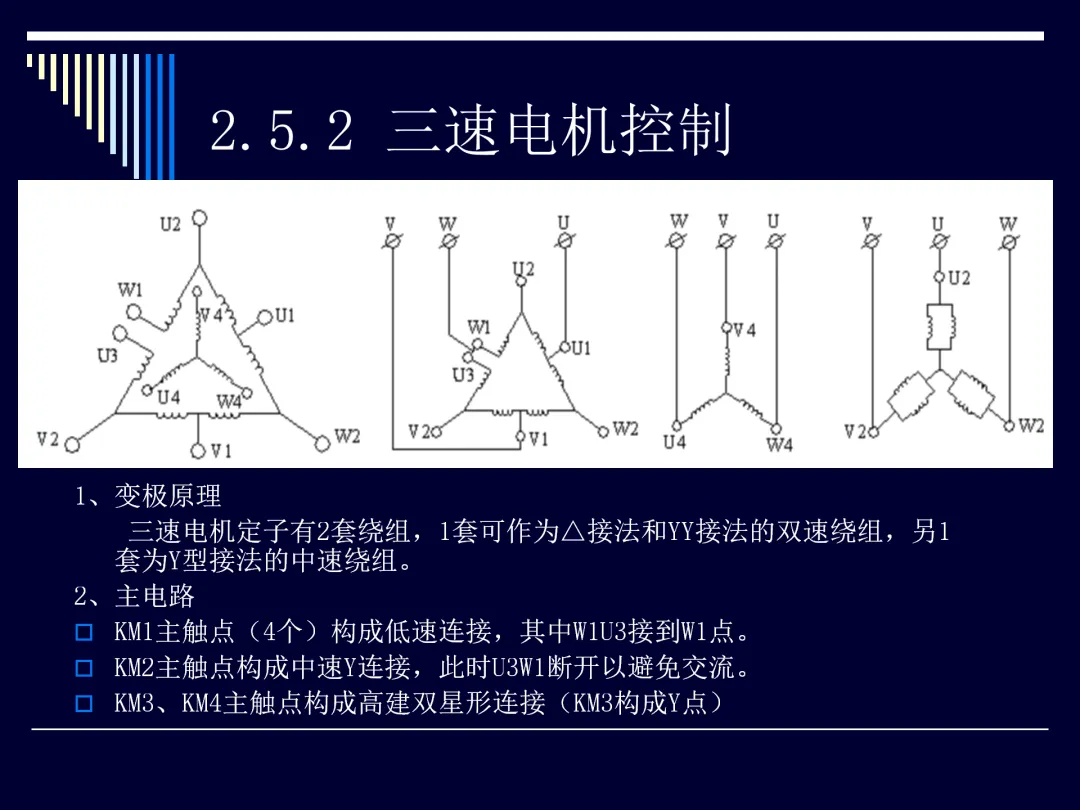

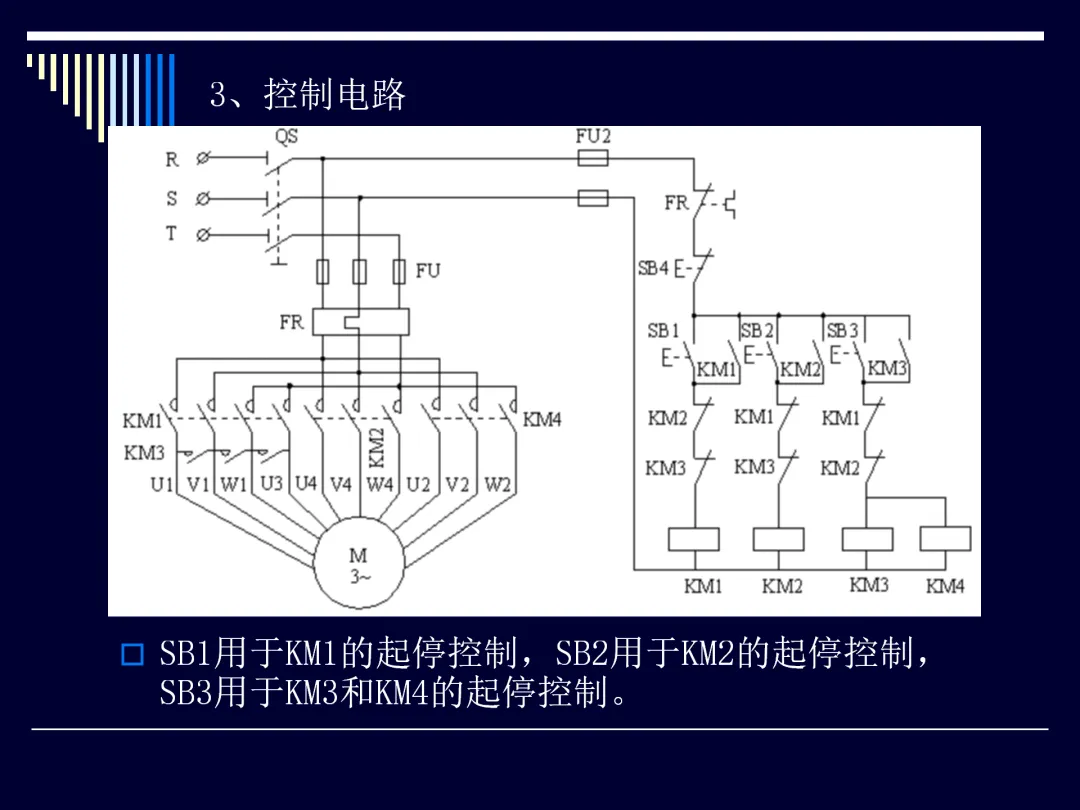

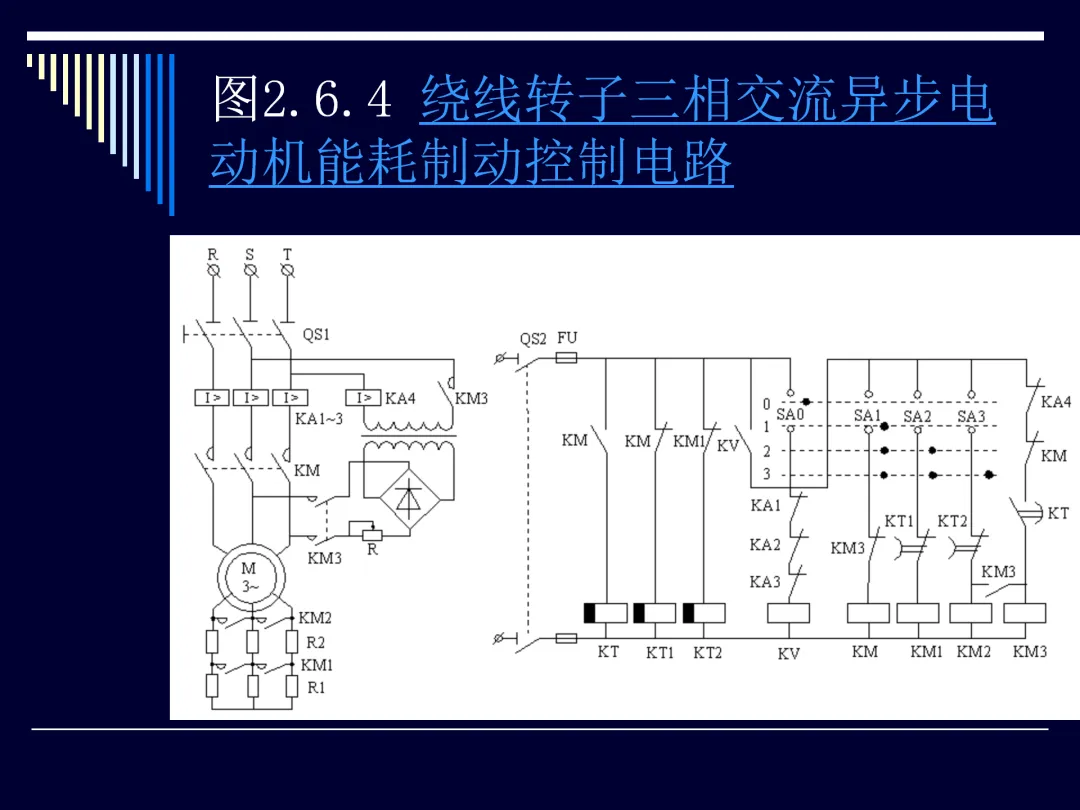

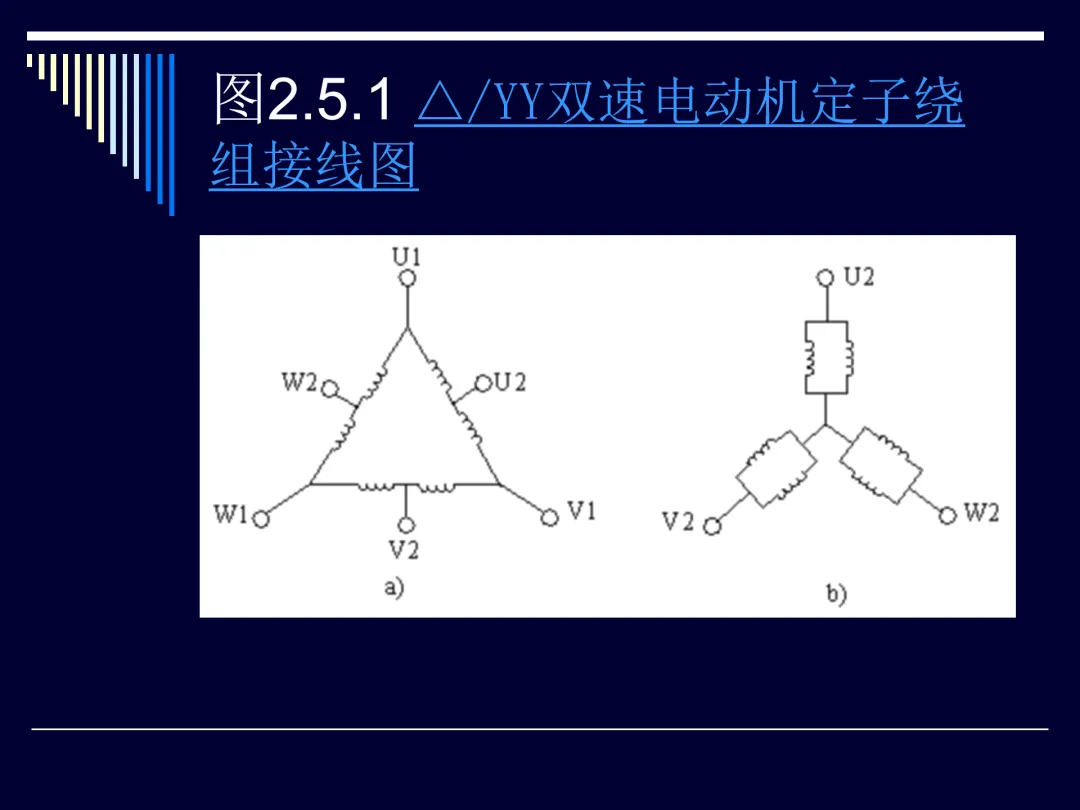

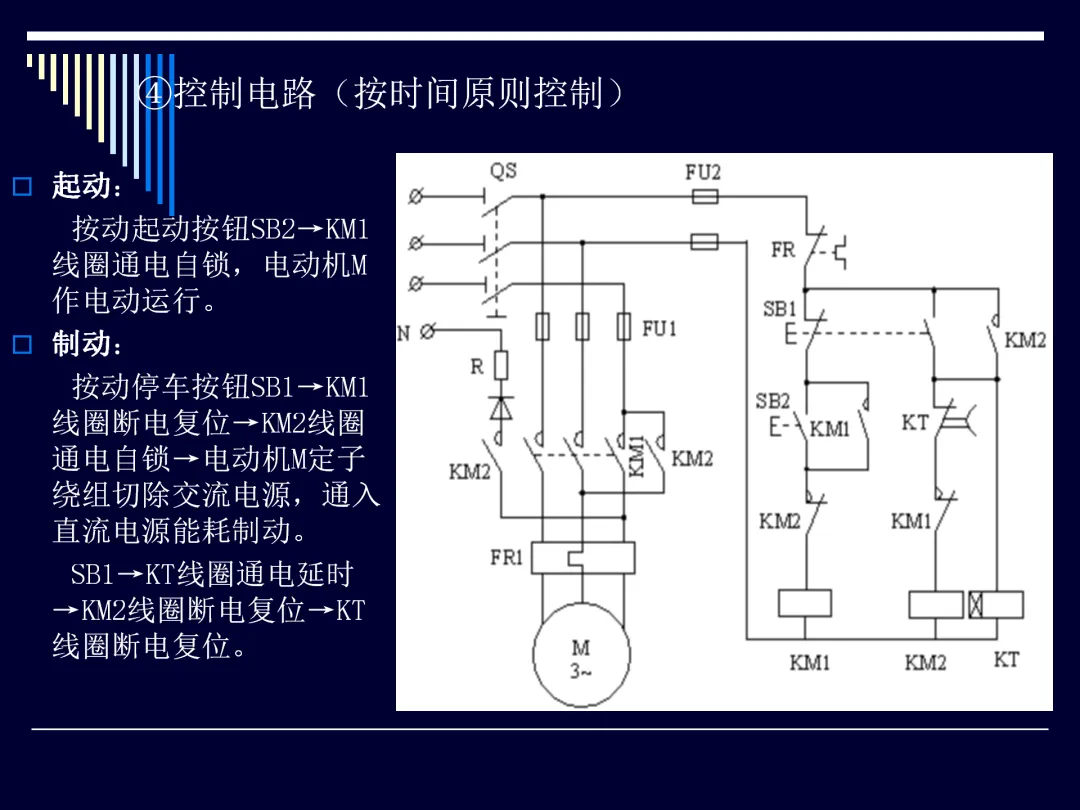

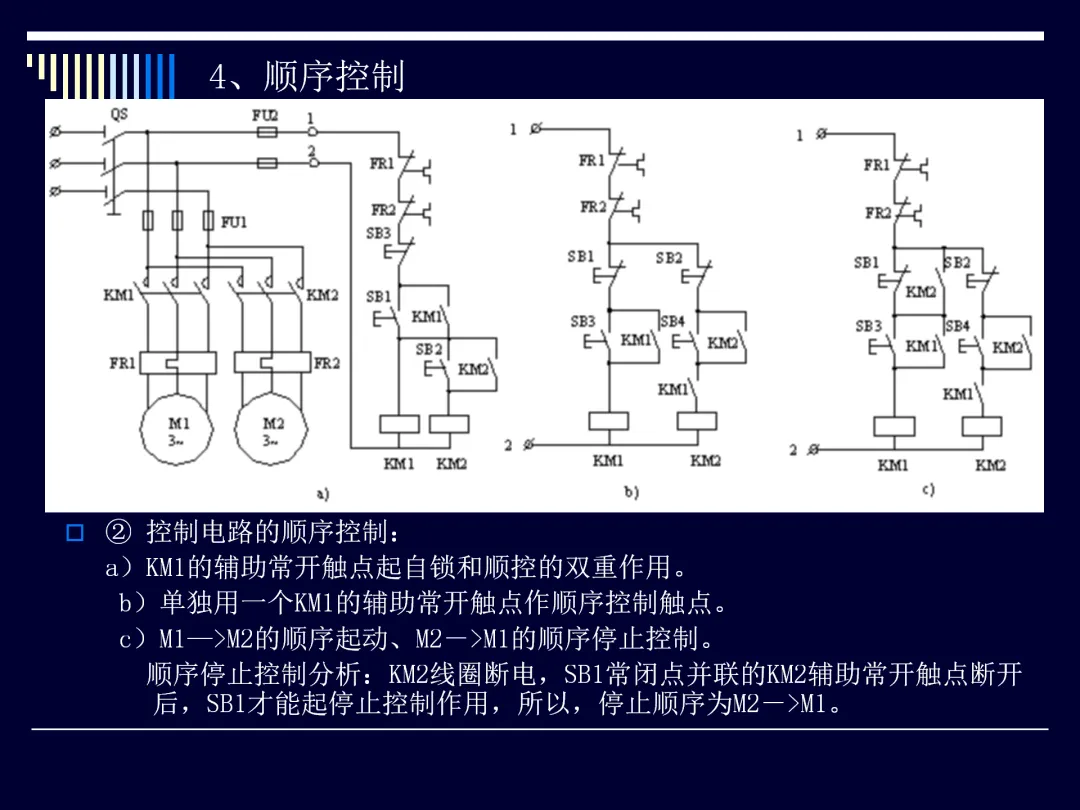

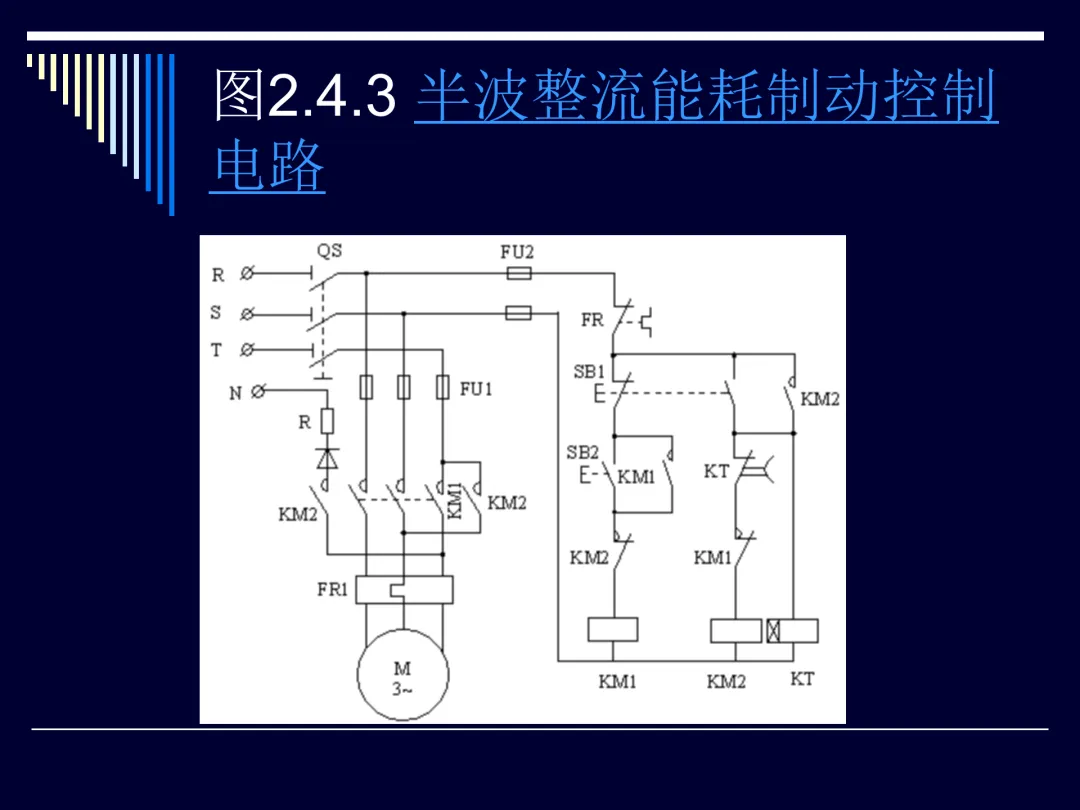

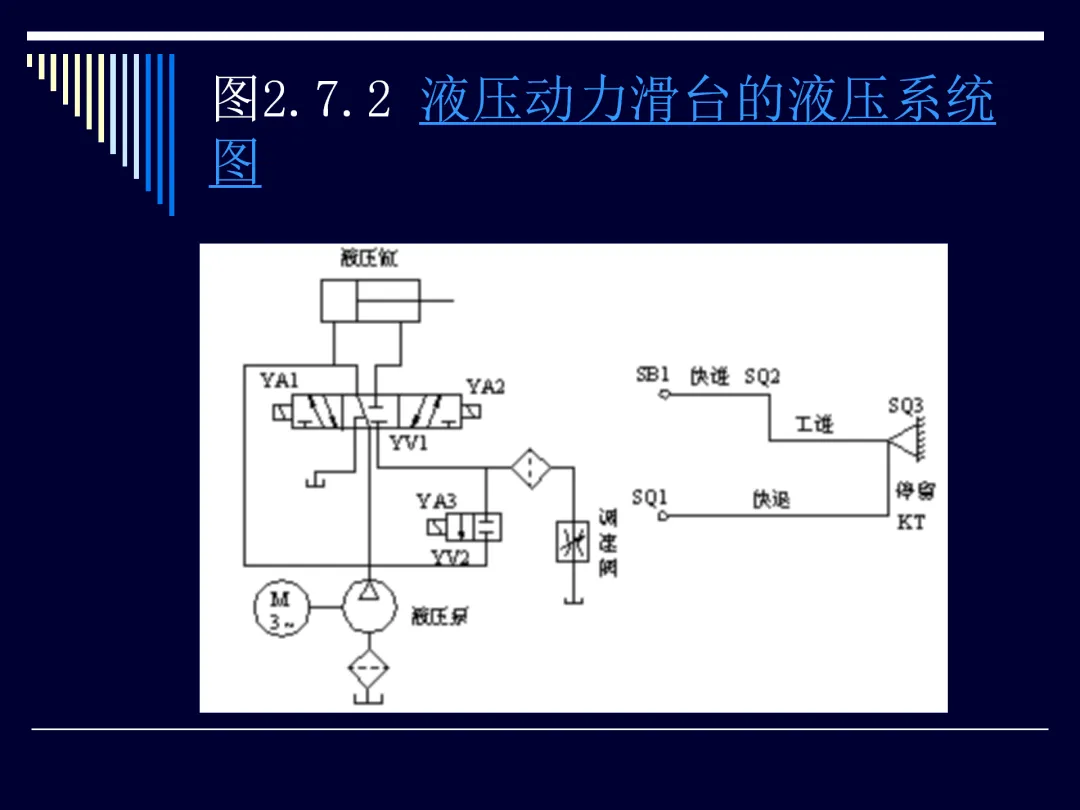

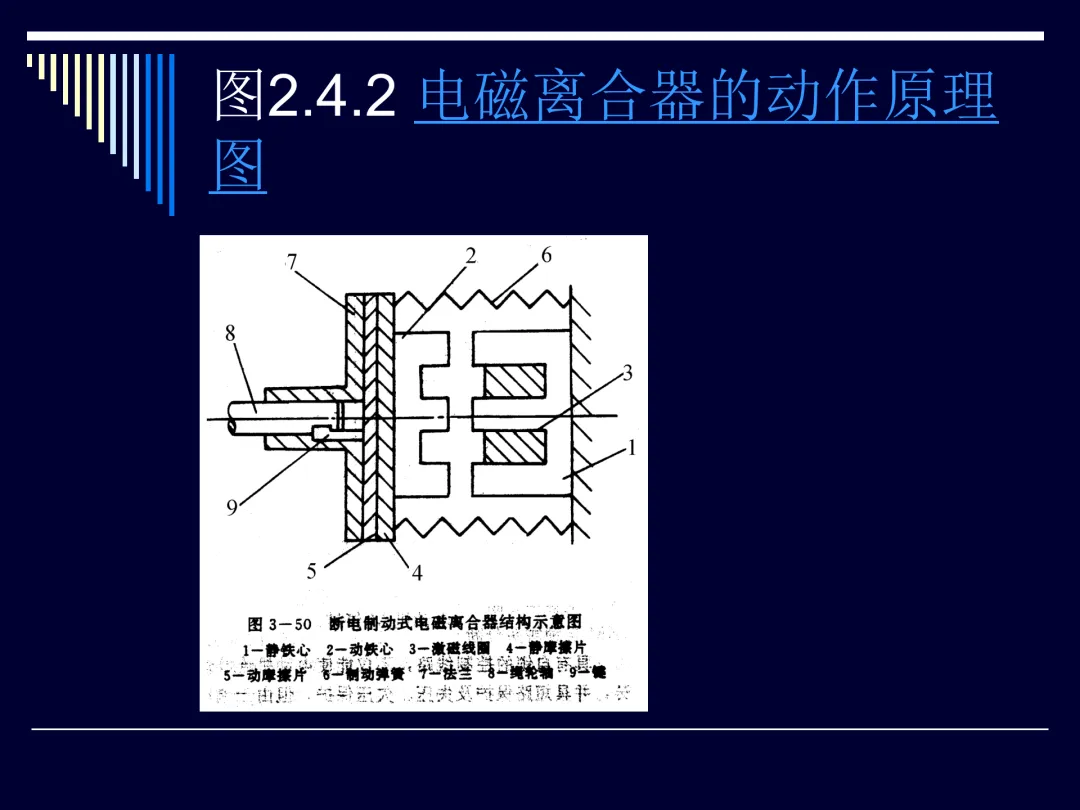

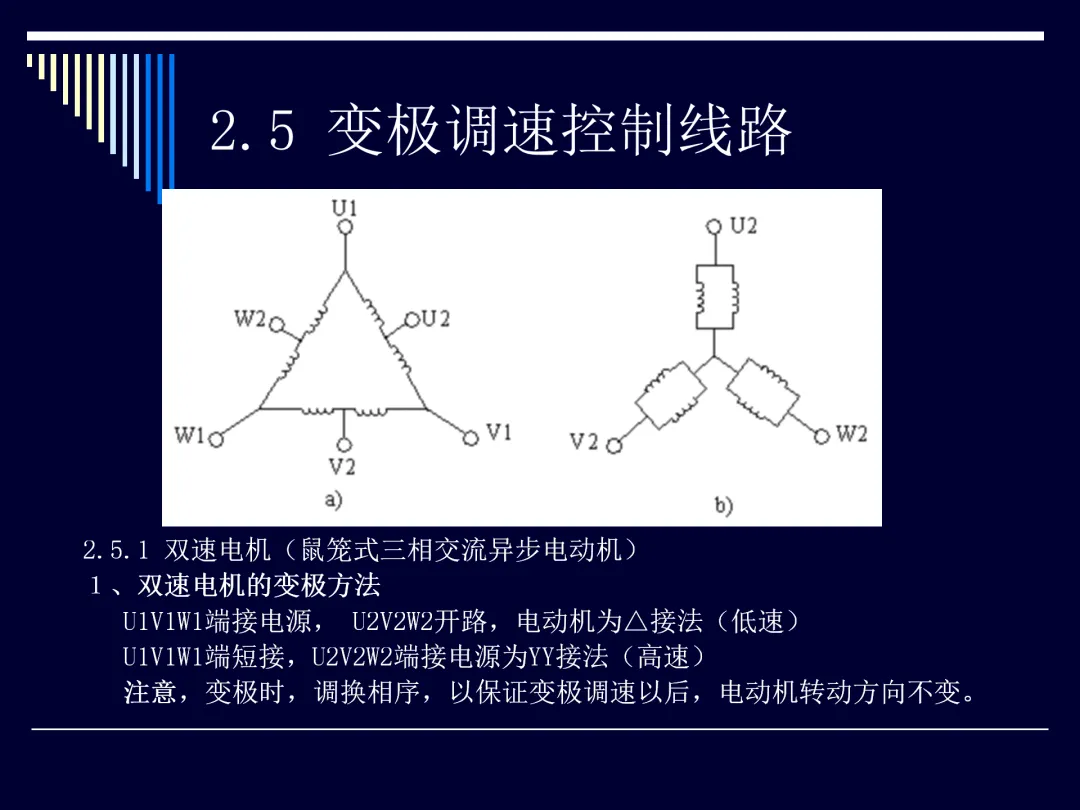

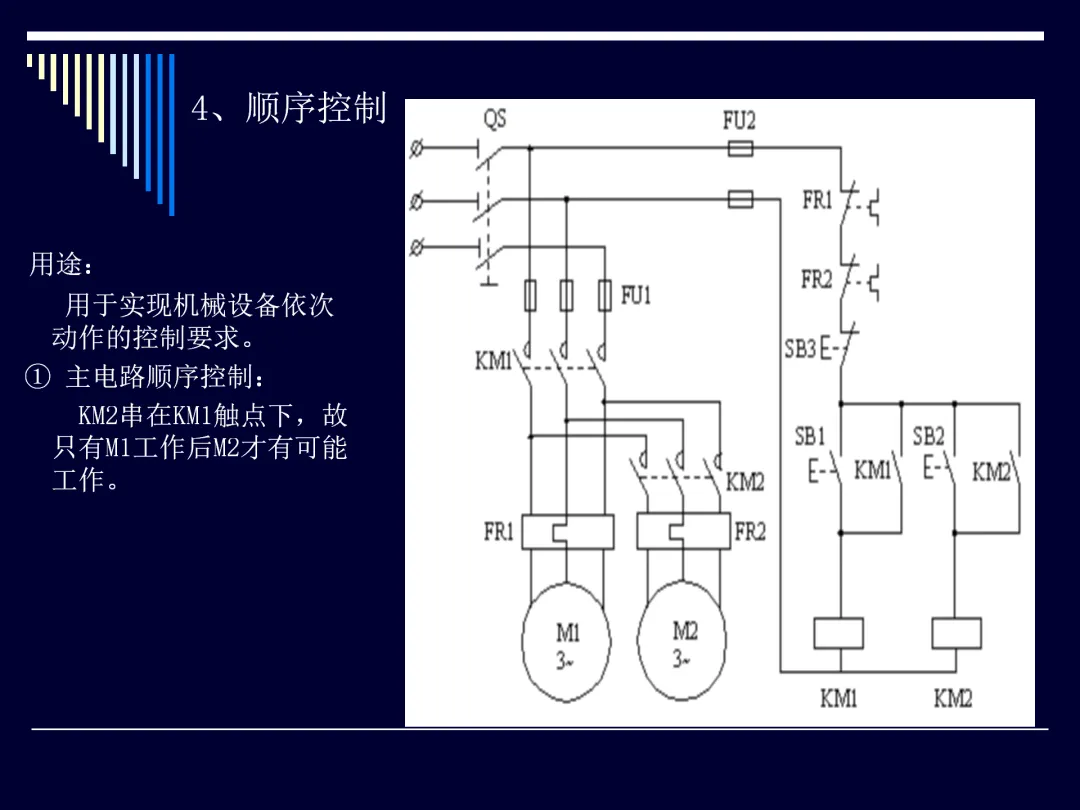

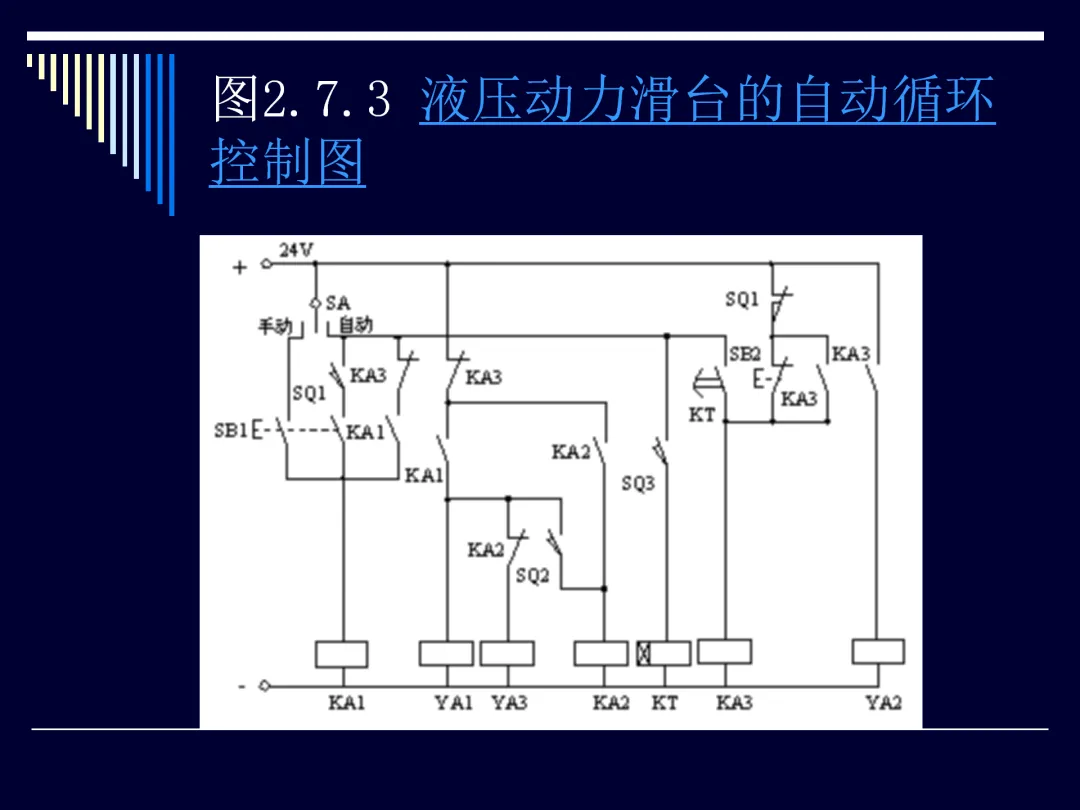

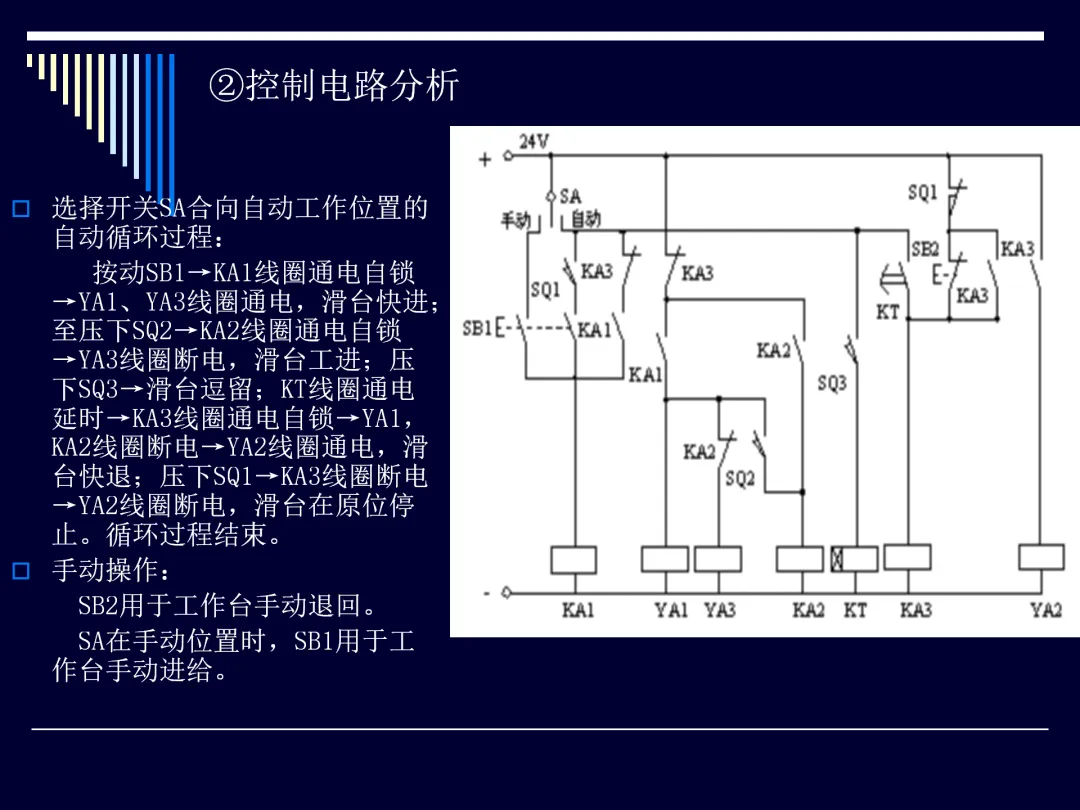

典型基本控制电路包含四类核心功能：

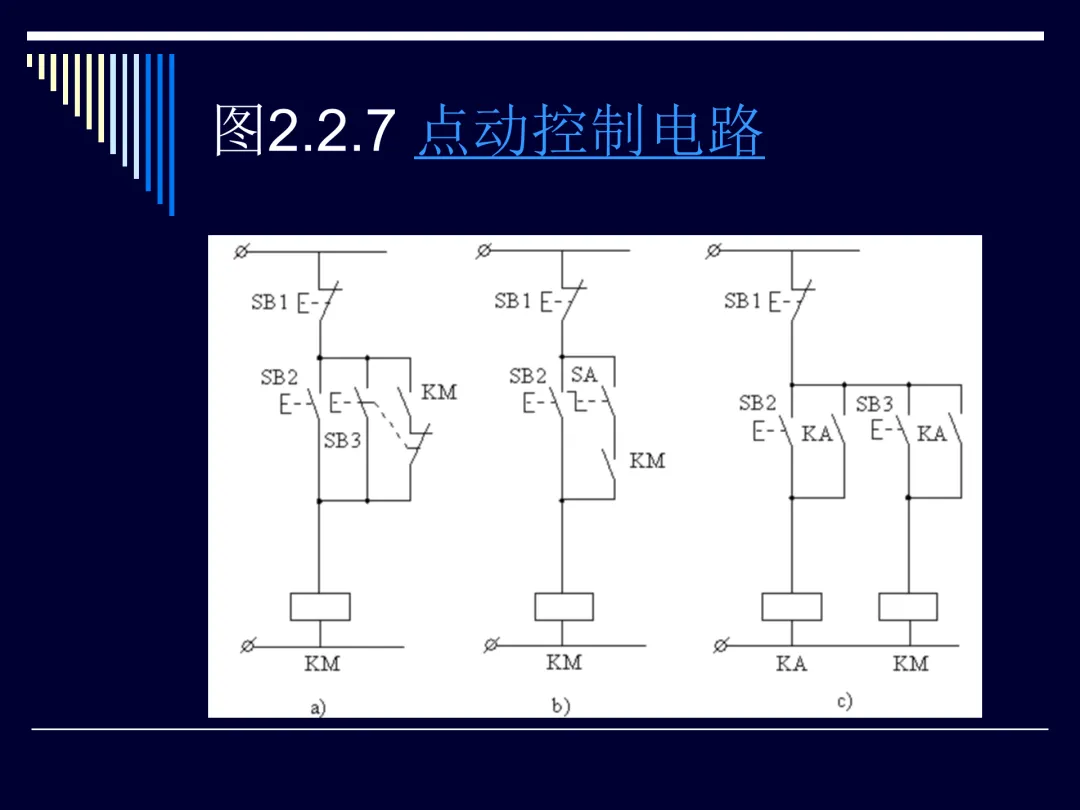

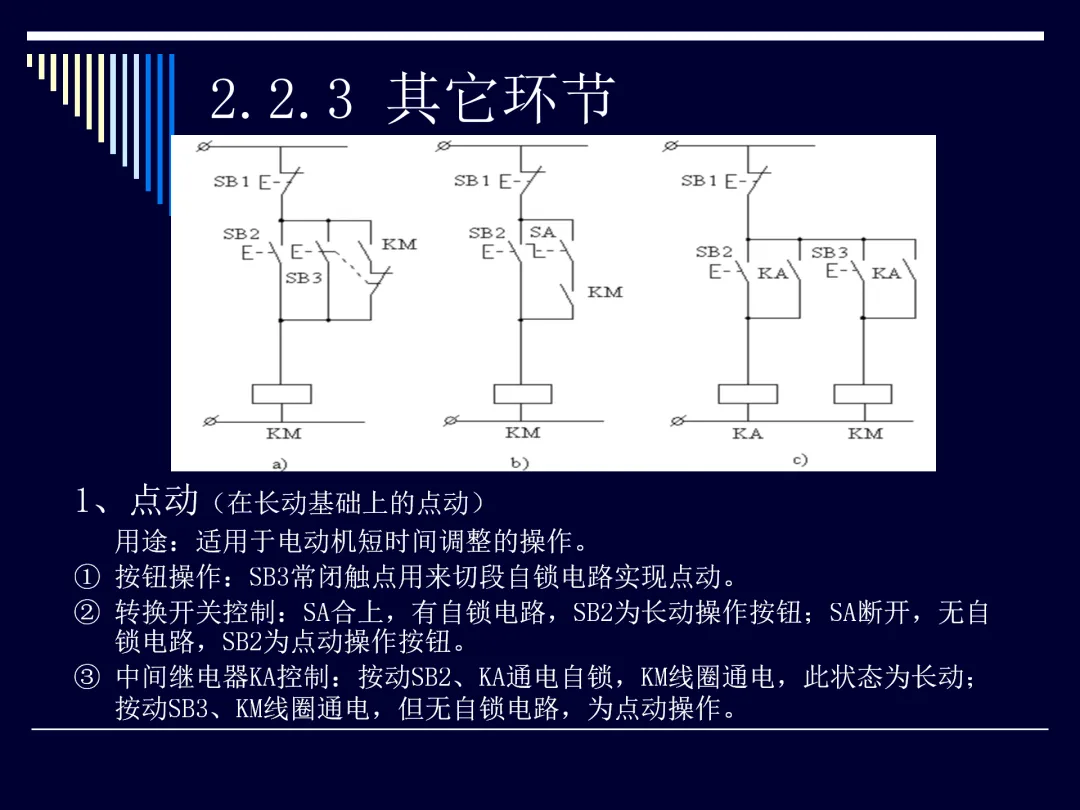

1、点动控制多用于设备调试与寸动操作；

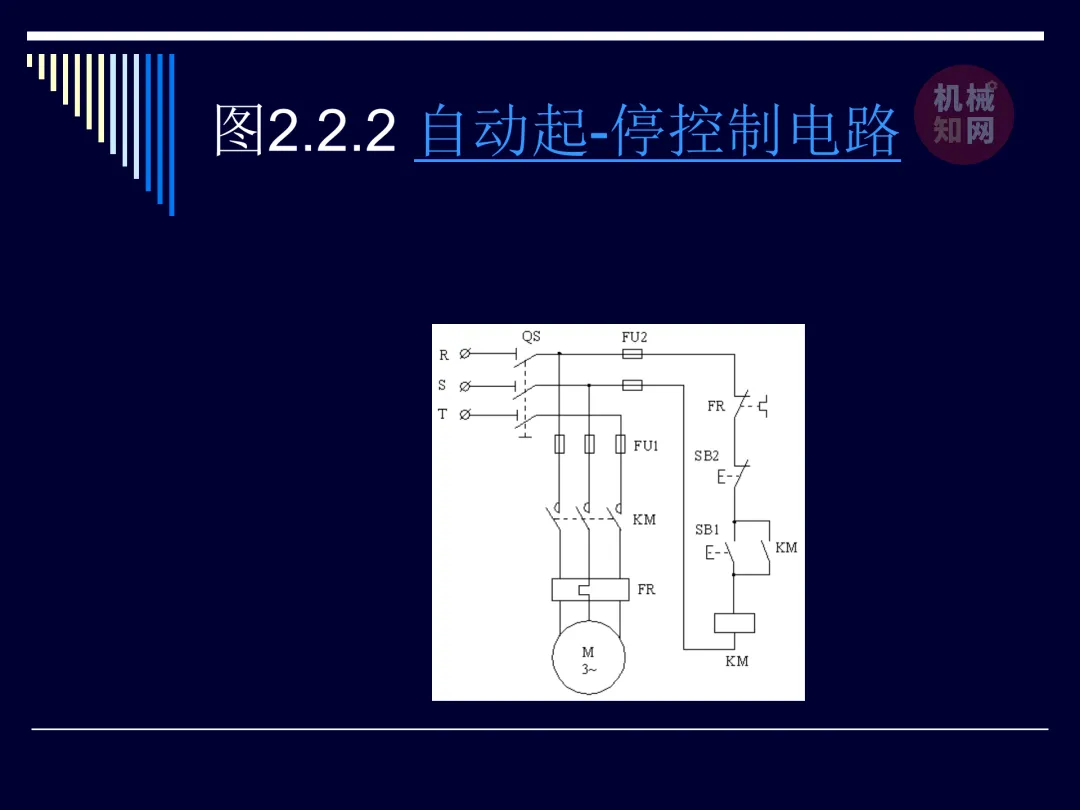

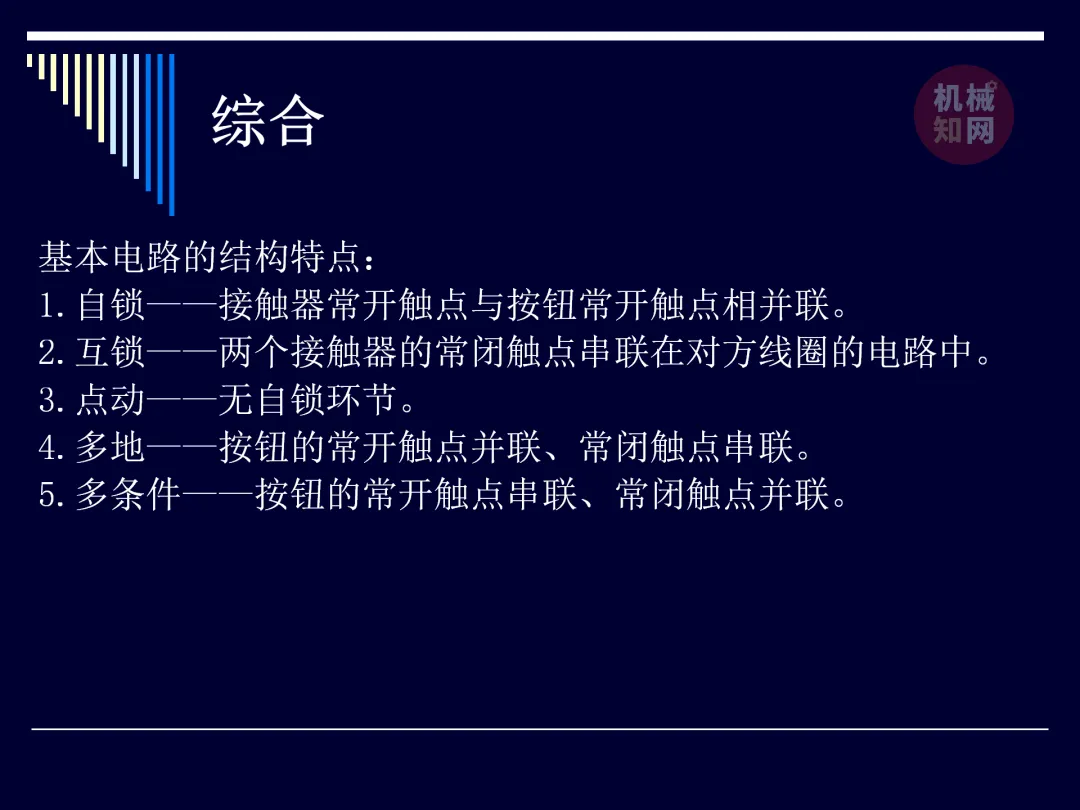

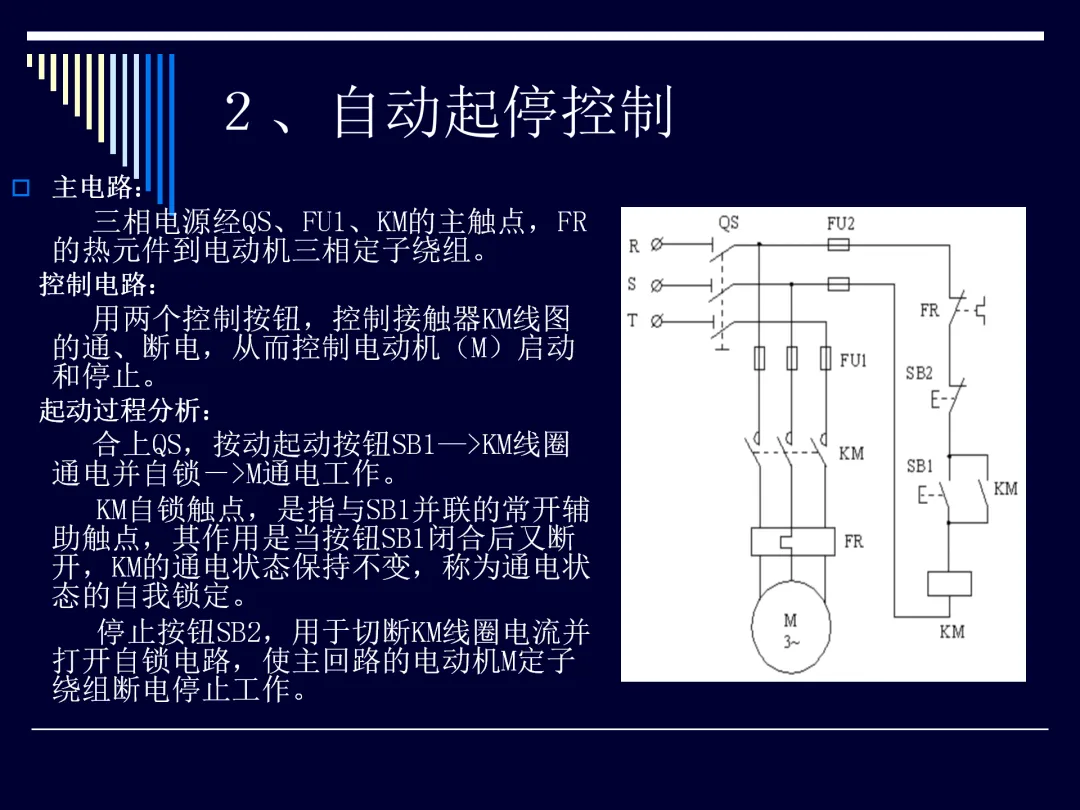

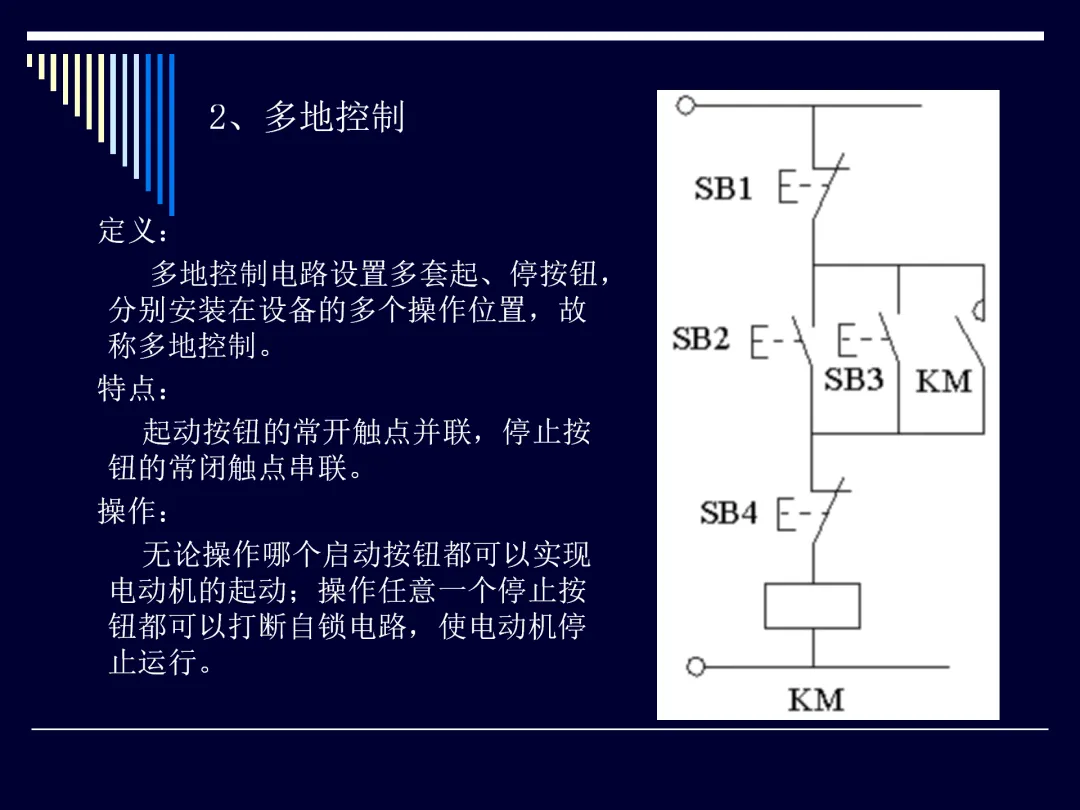

2、自锁（连续运行）控制通过接触器常开辅助触点实现电机持续运转；

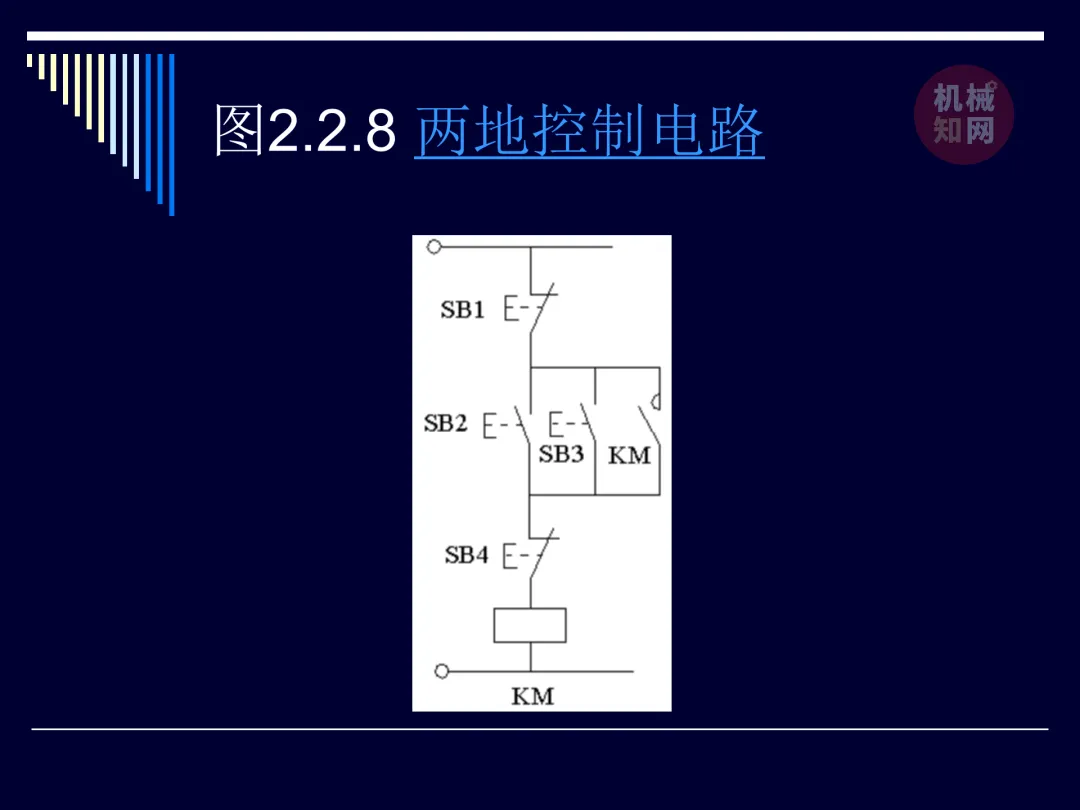

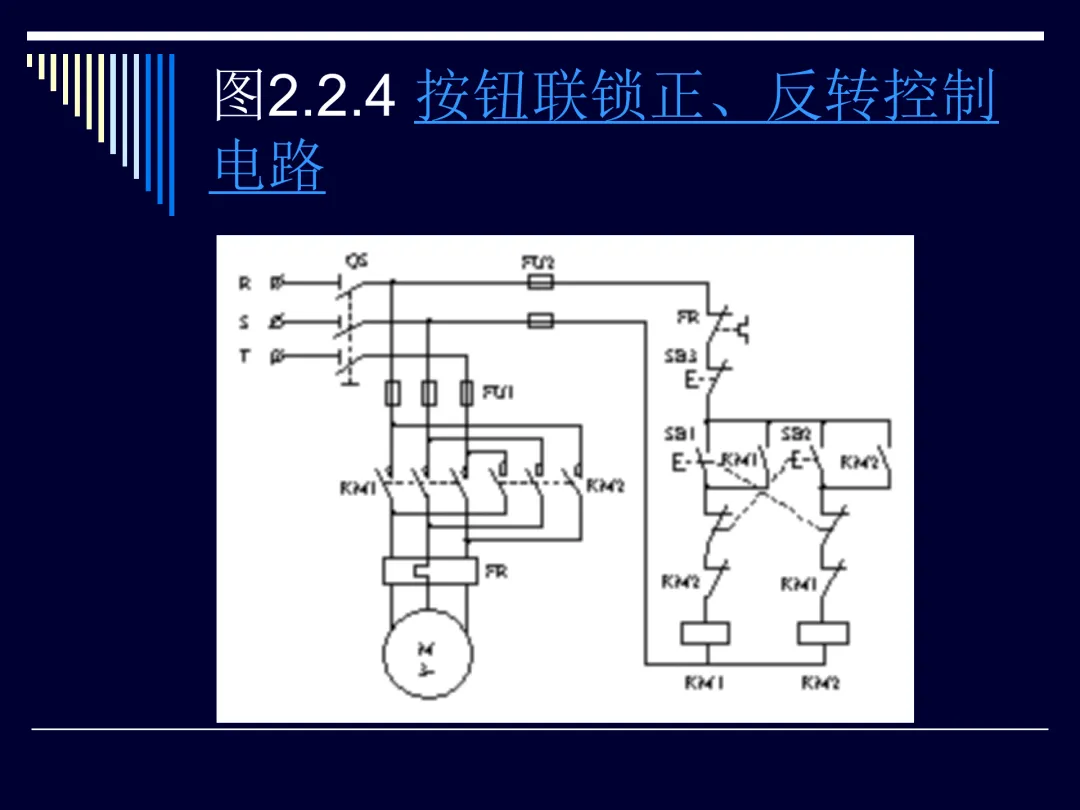

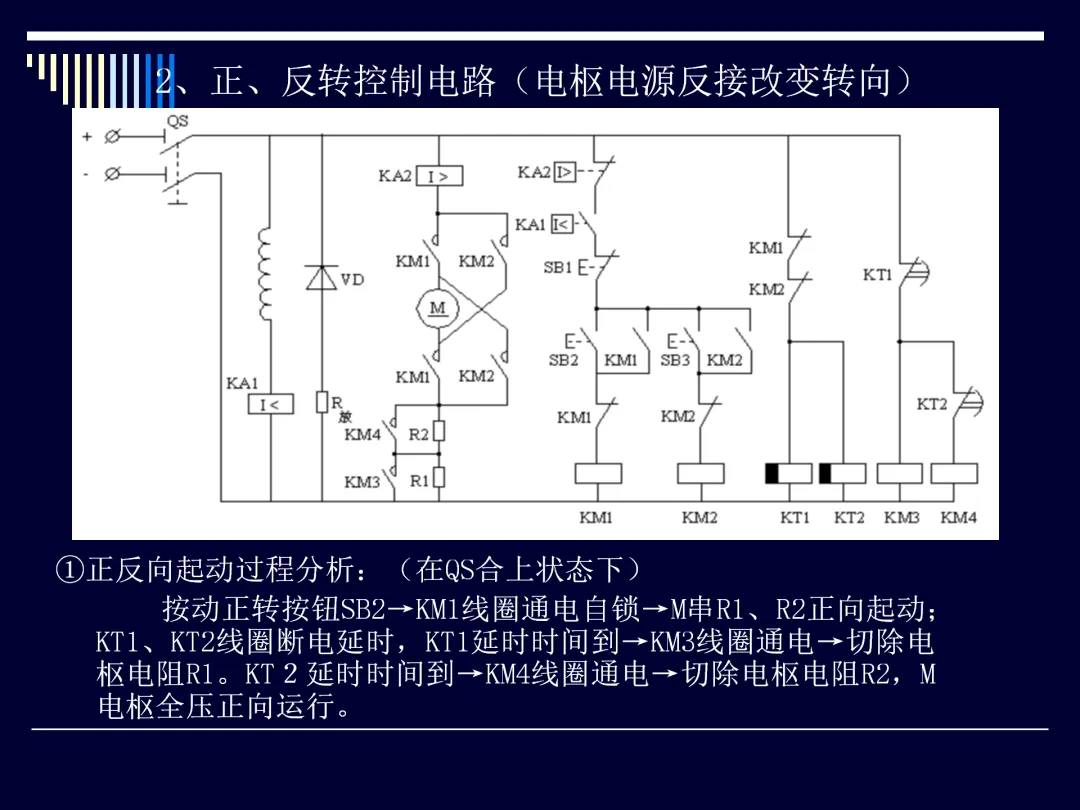

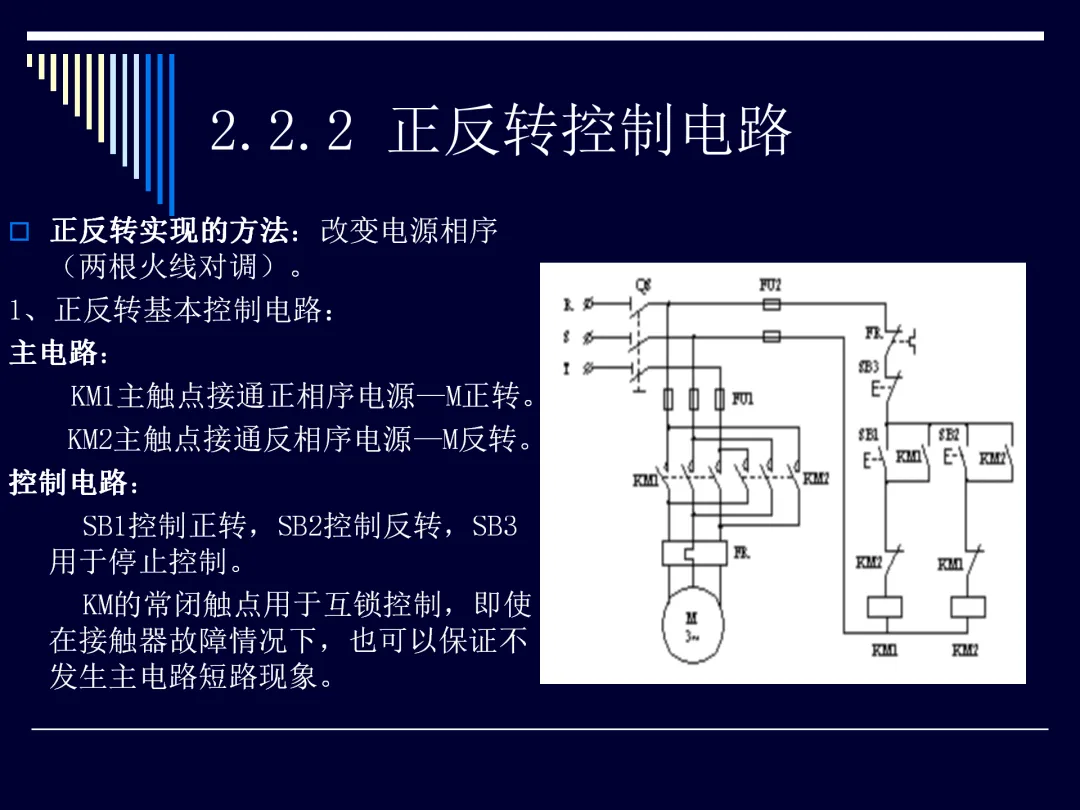

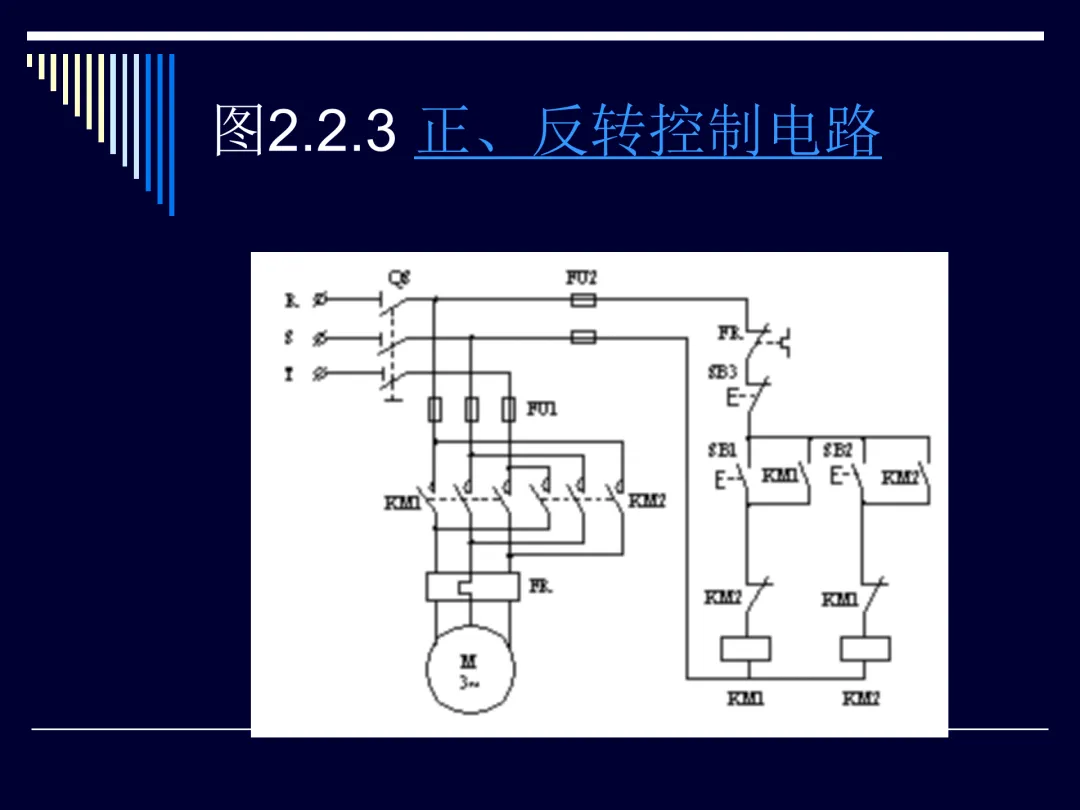

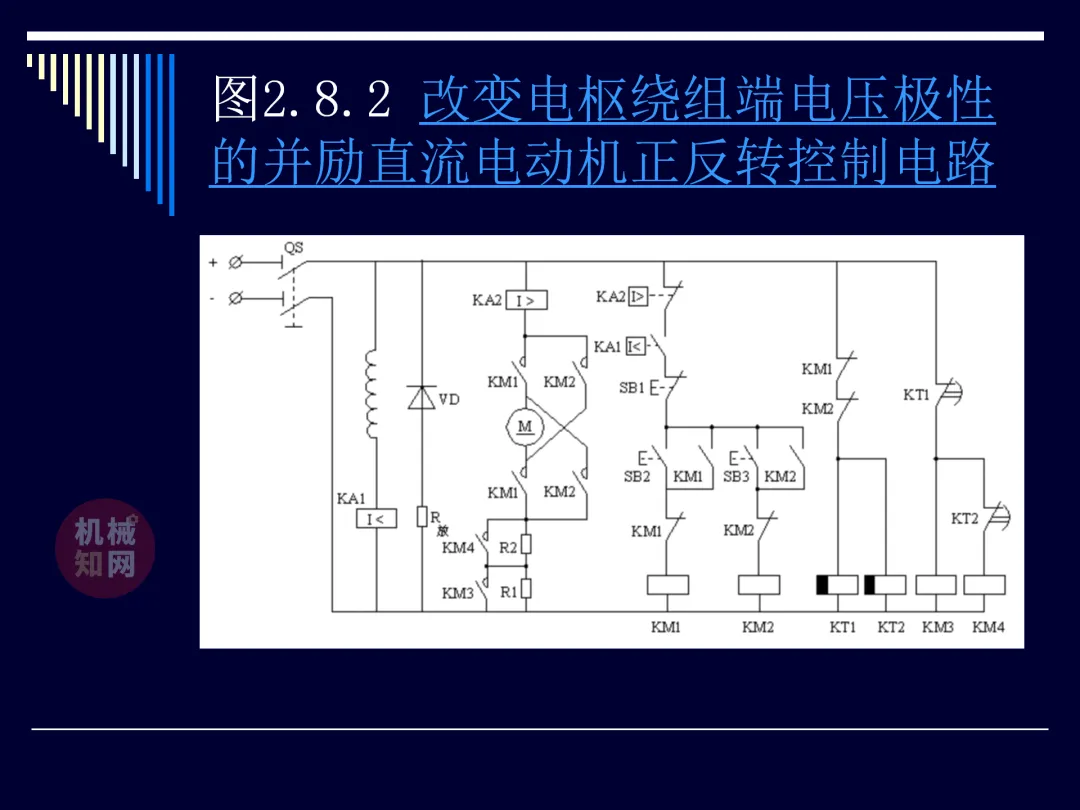

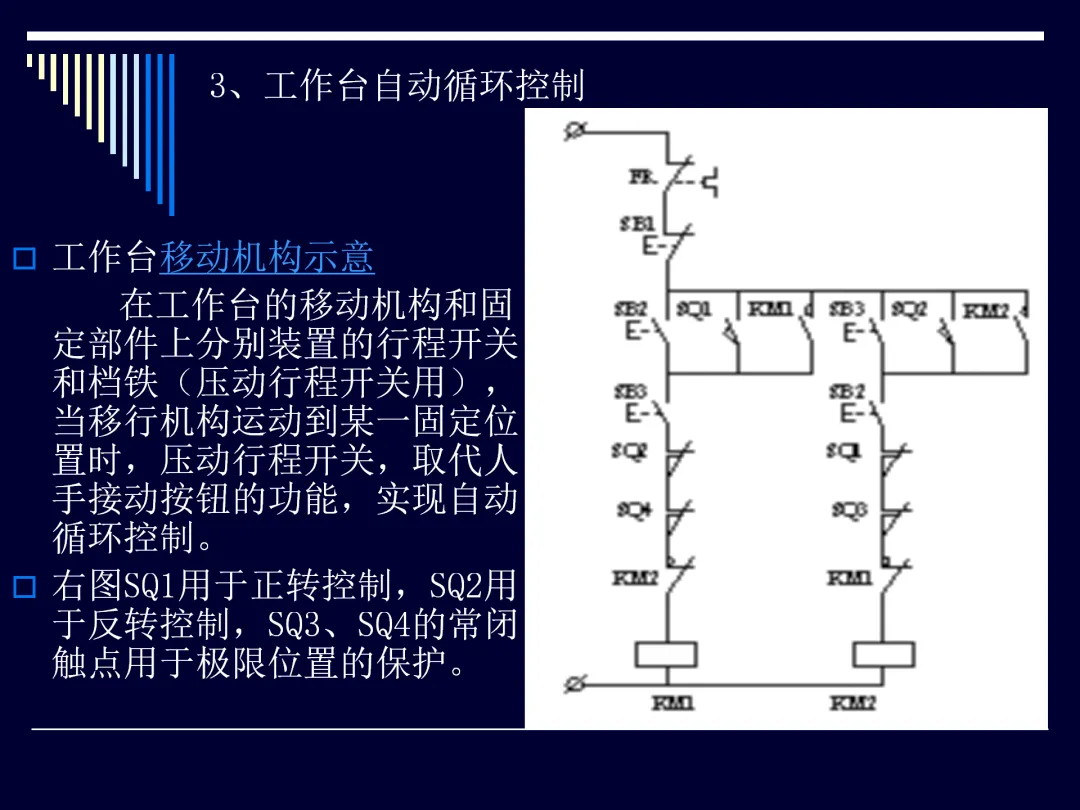

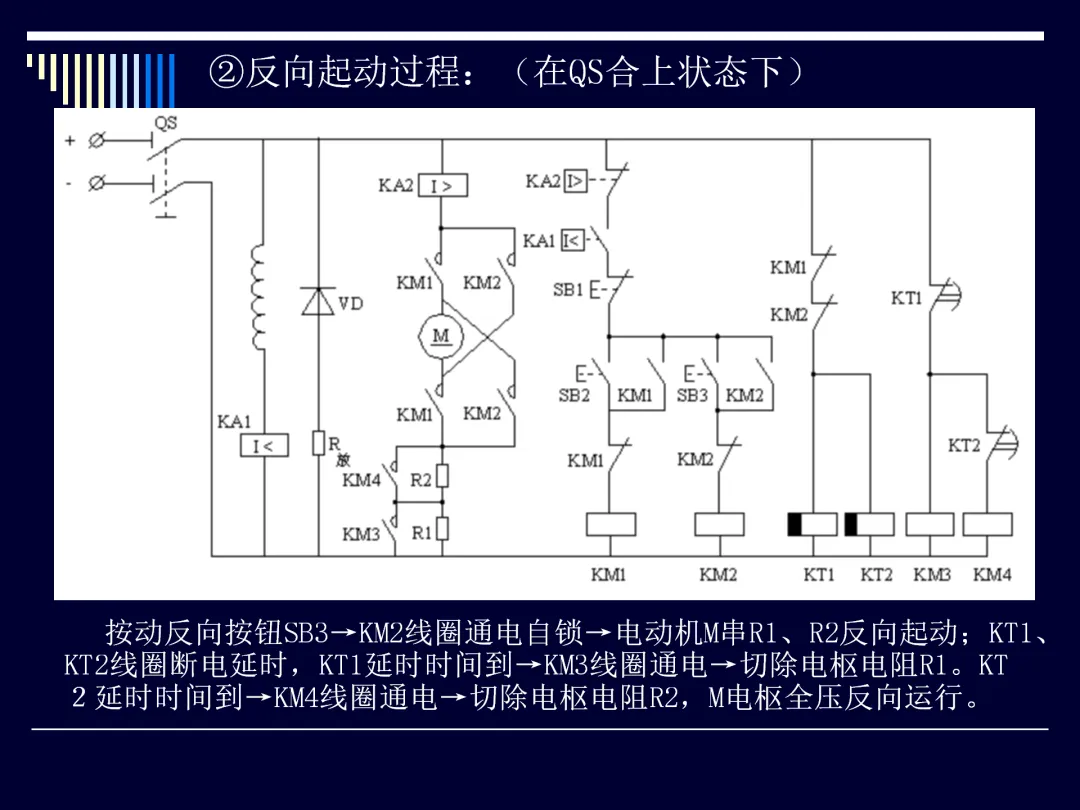

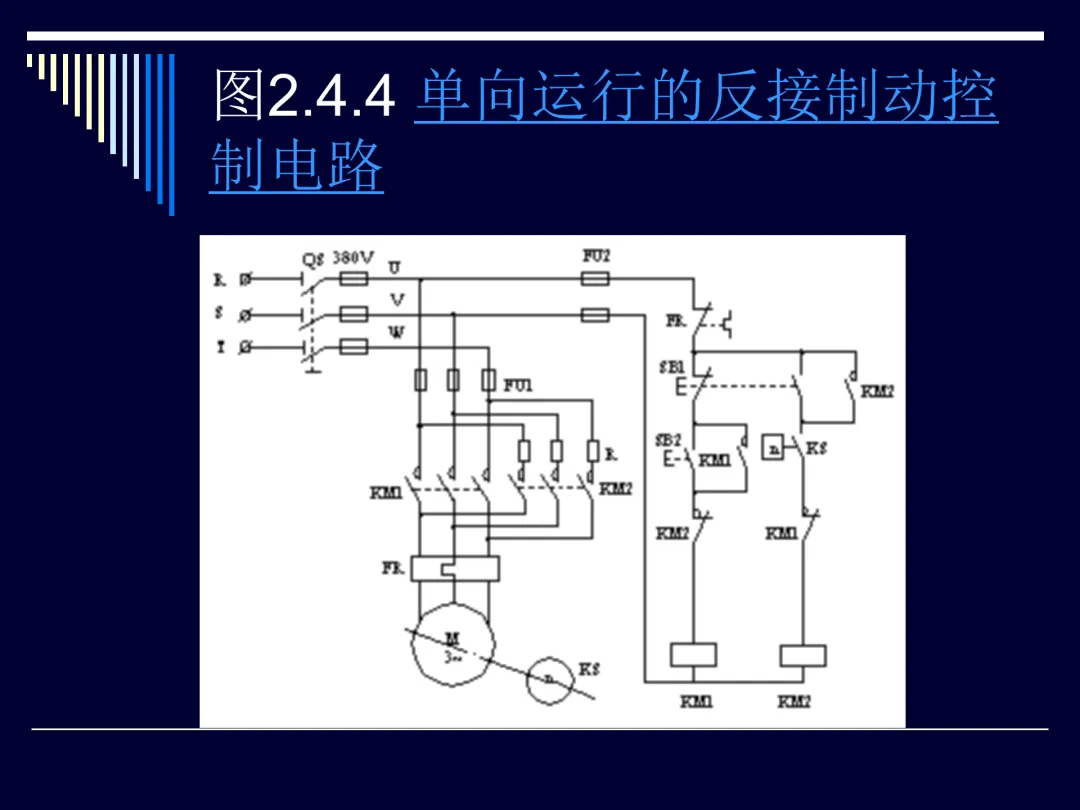

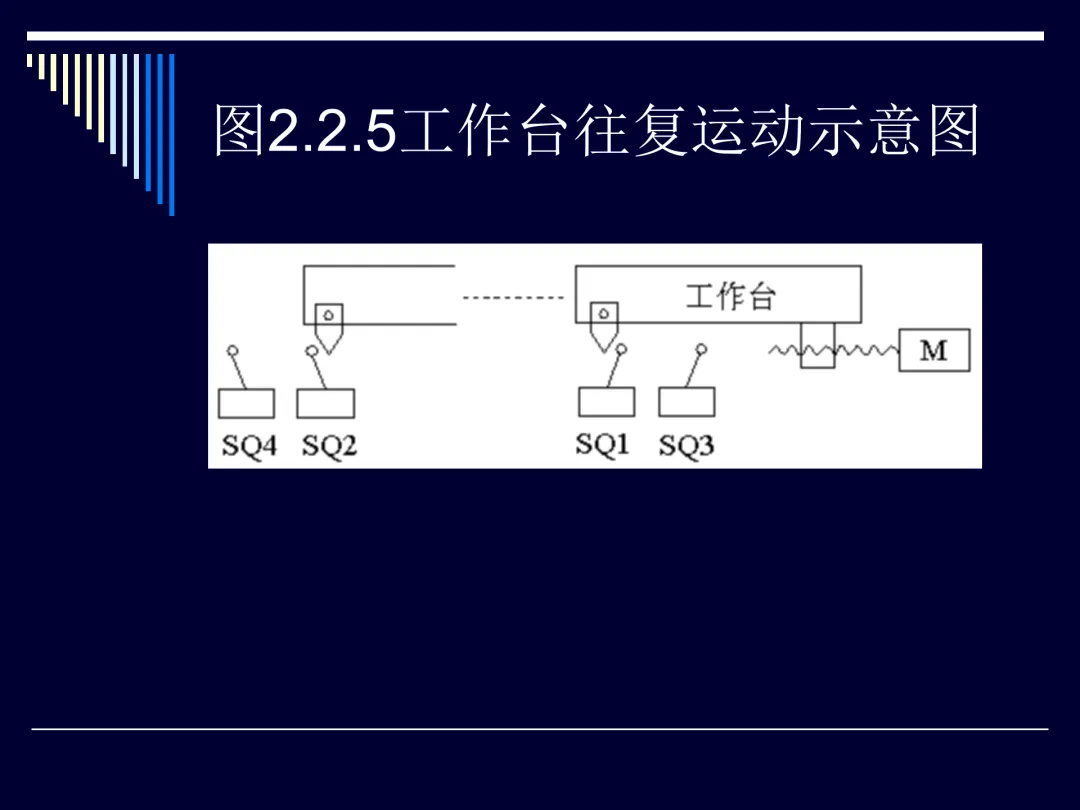

3、正反转控制通过调换两相电源相序，实现拖动系统双向运动；

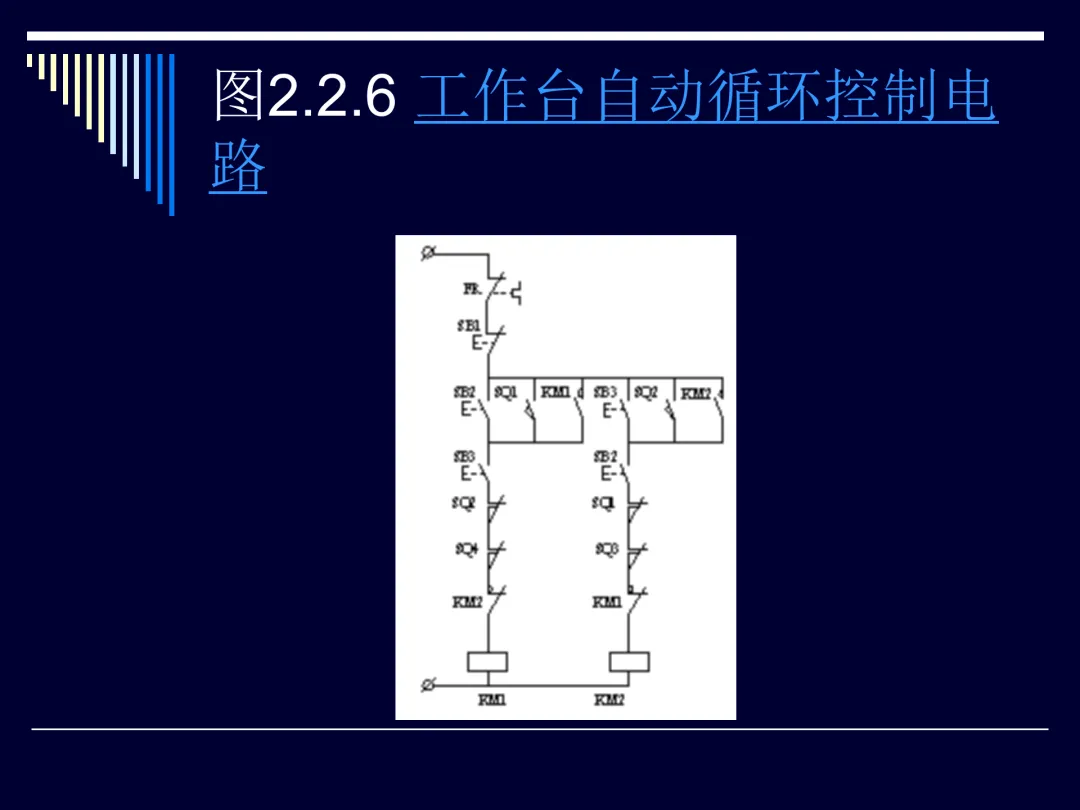

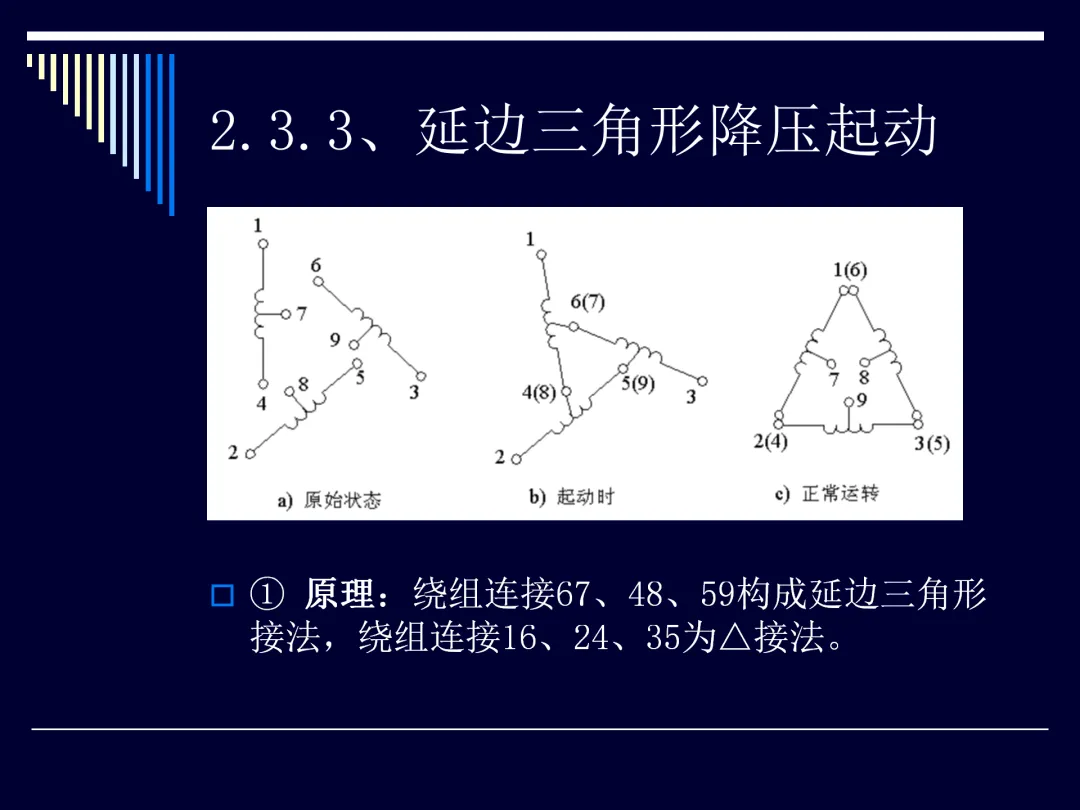

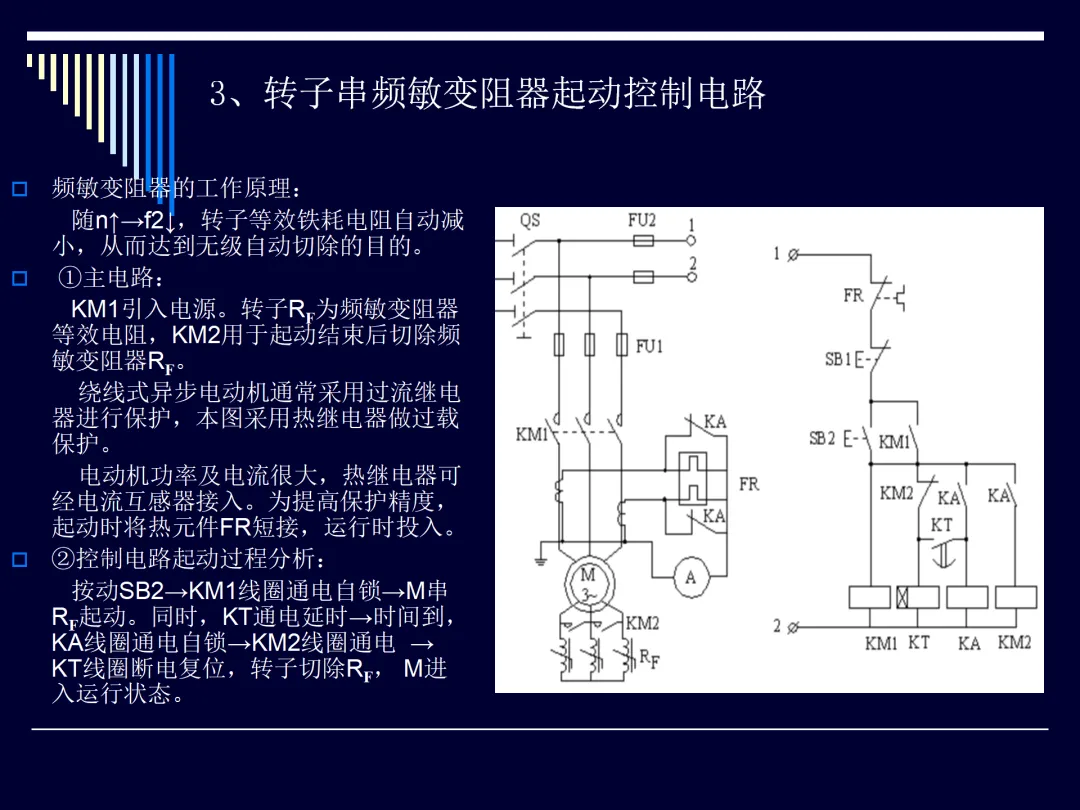

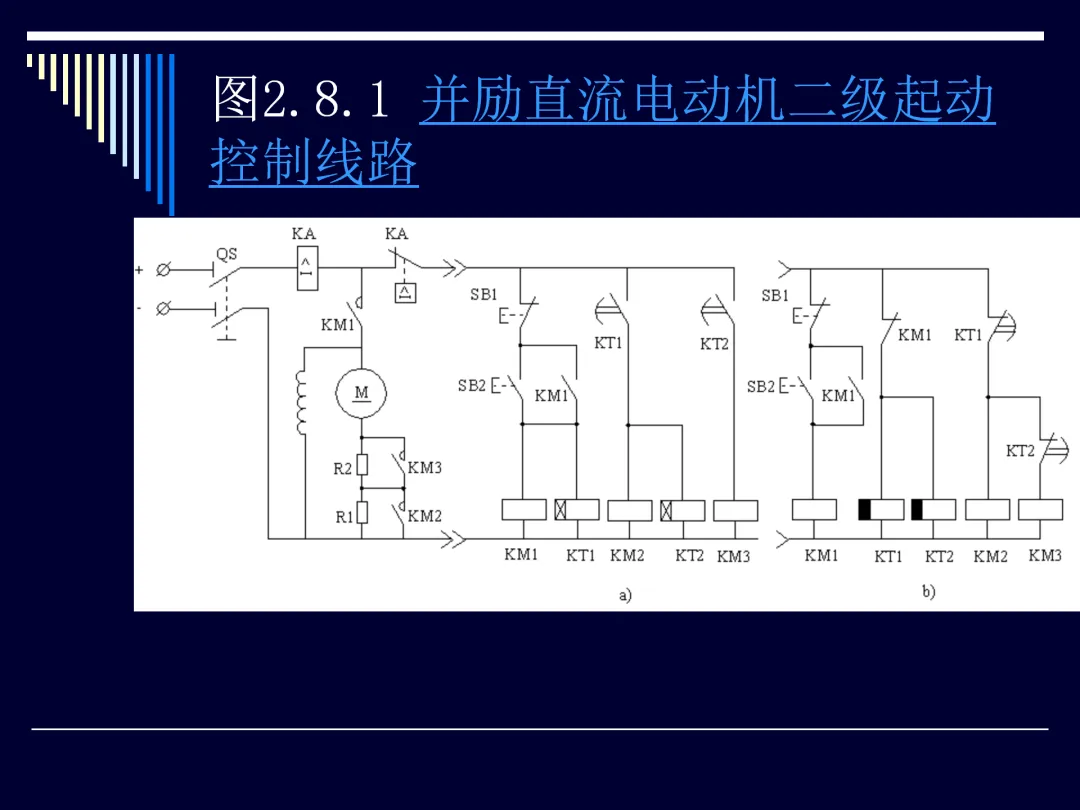

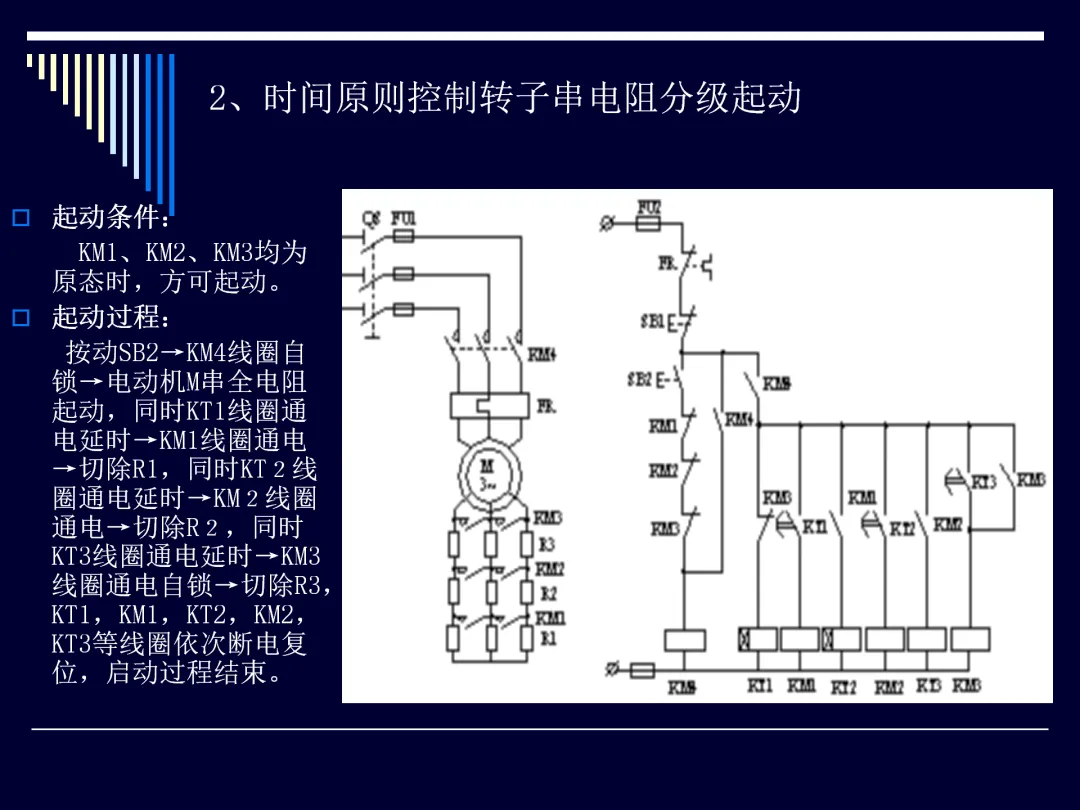

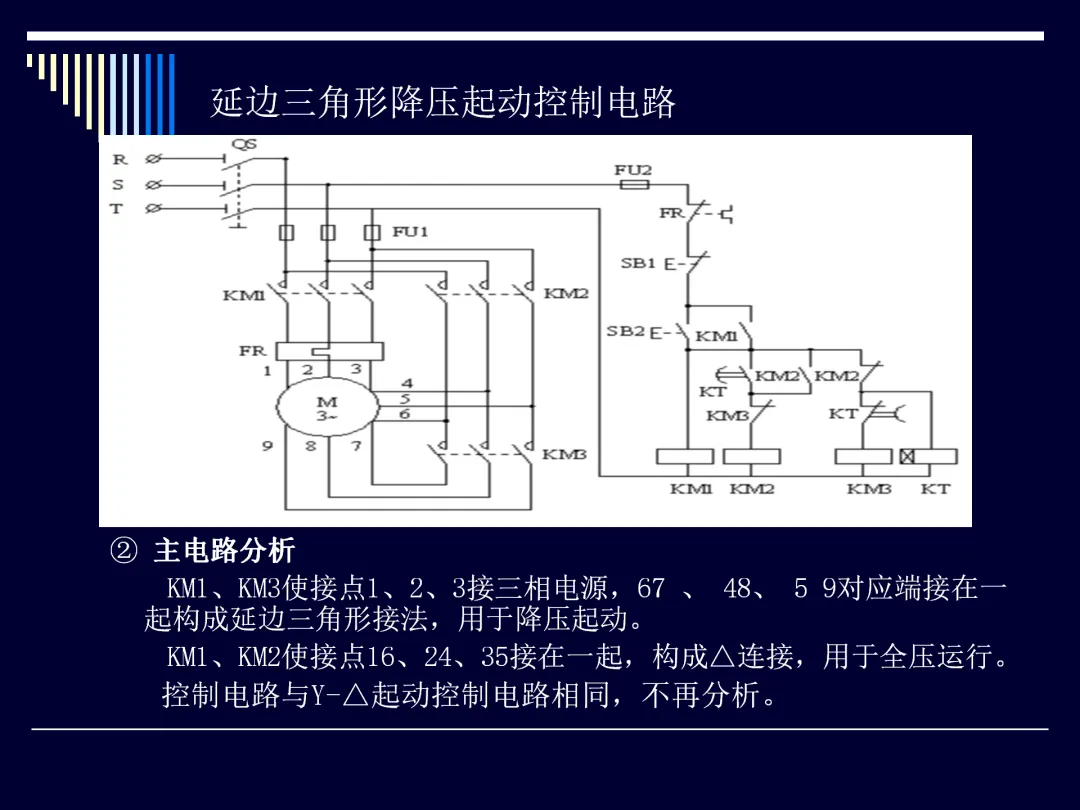

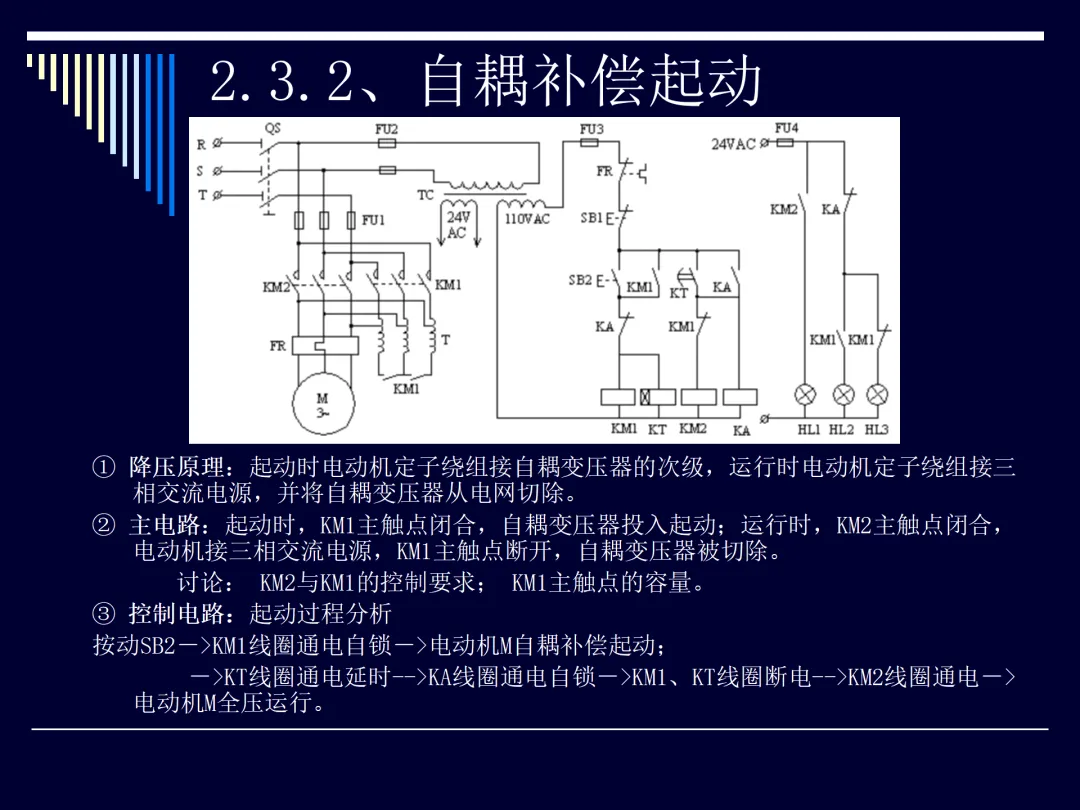

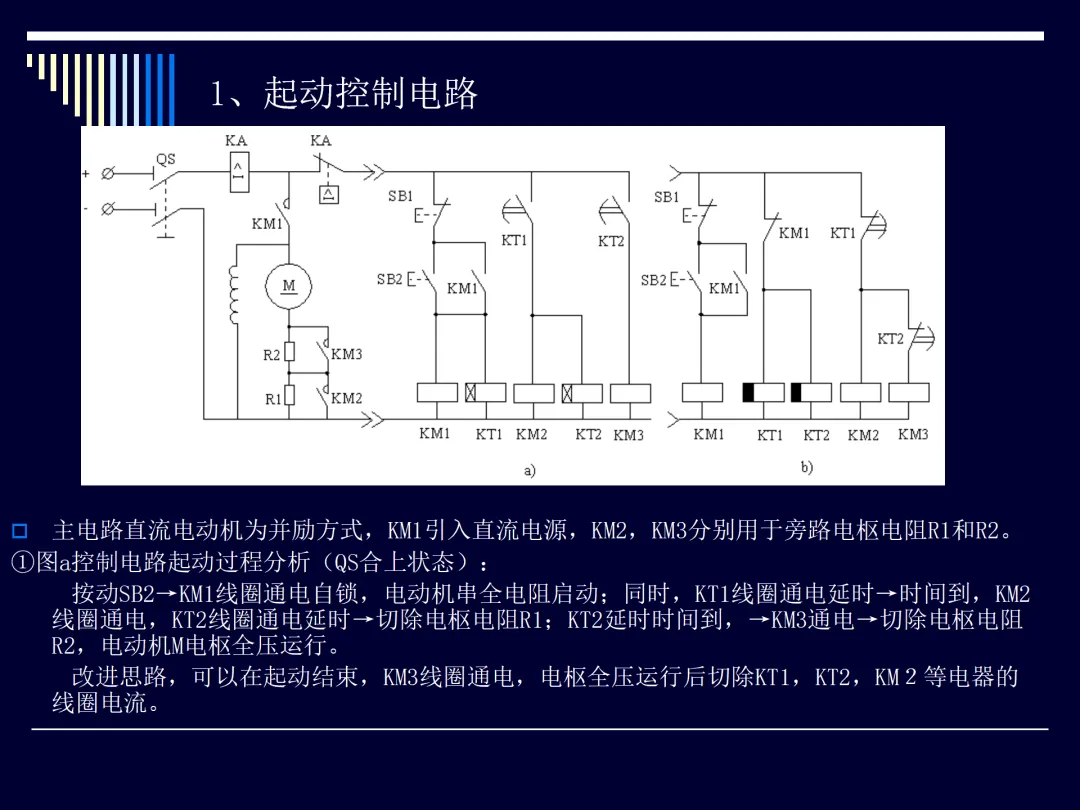

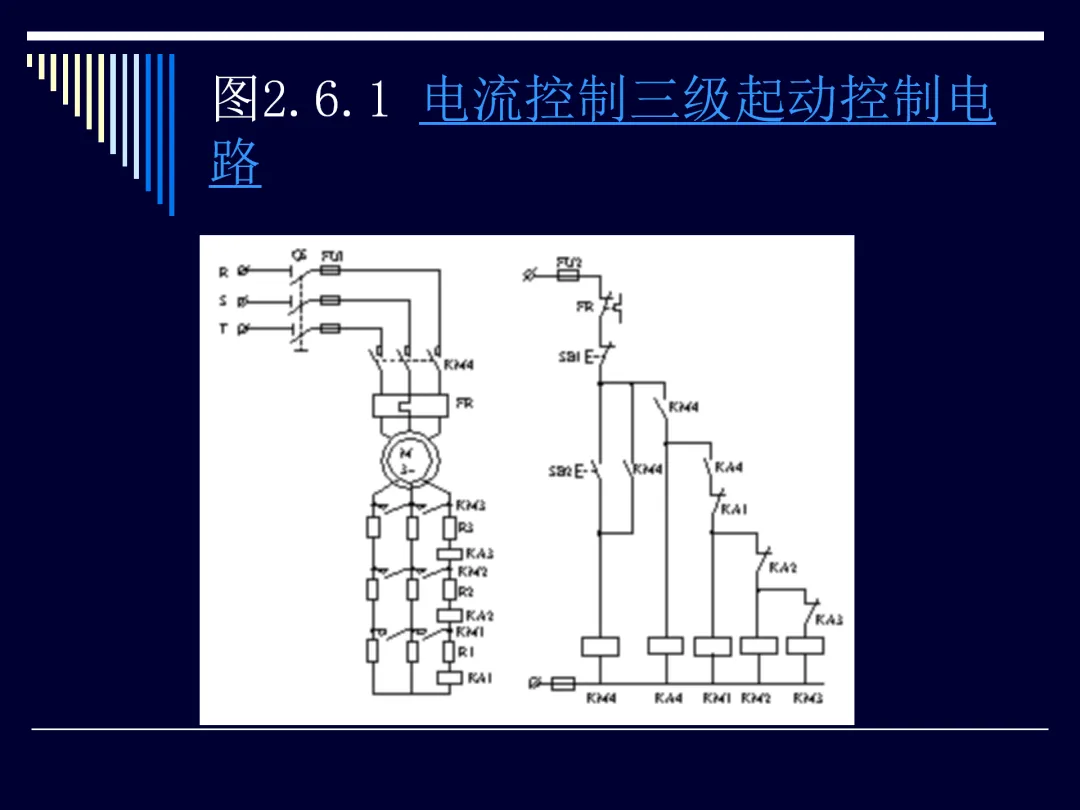

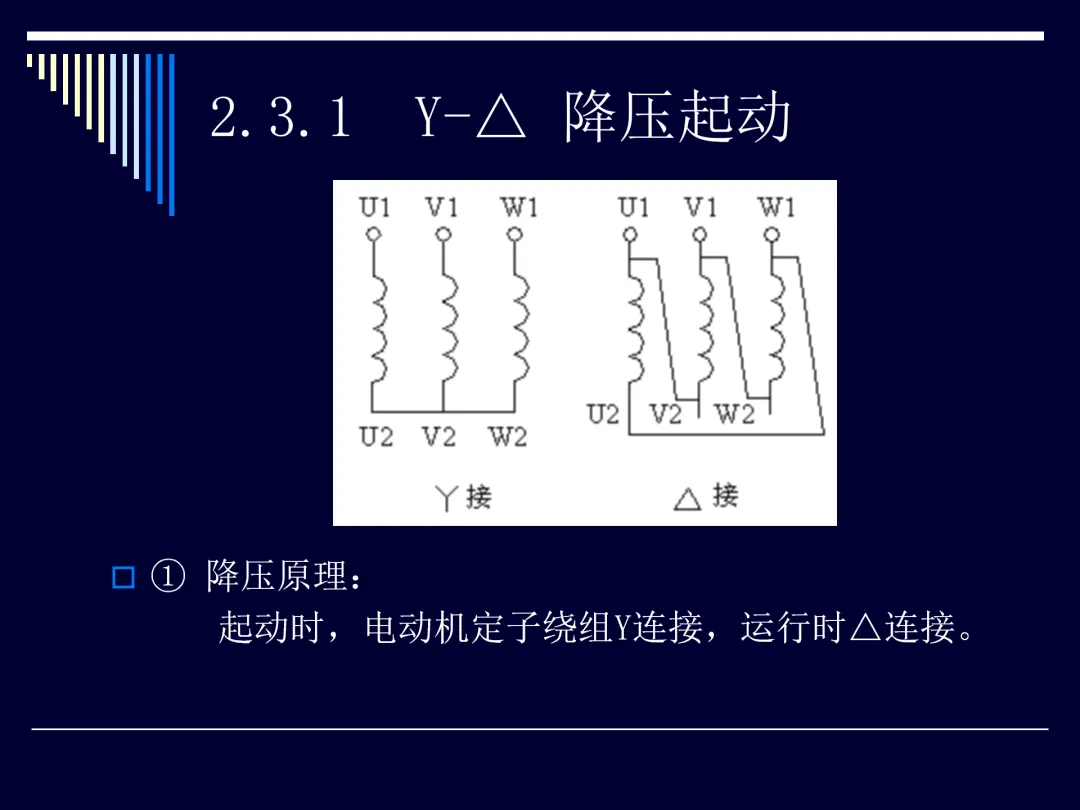

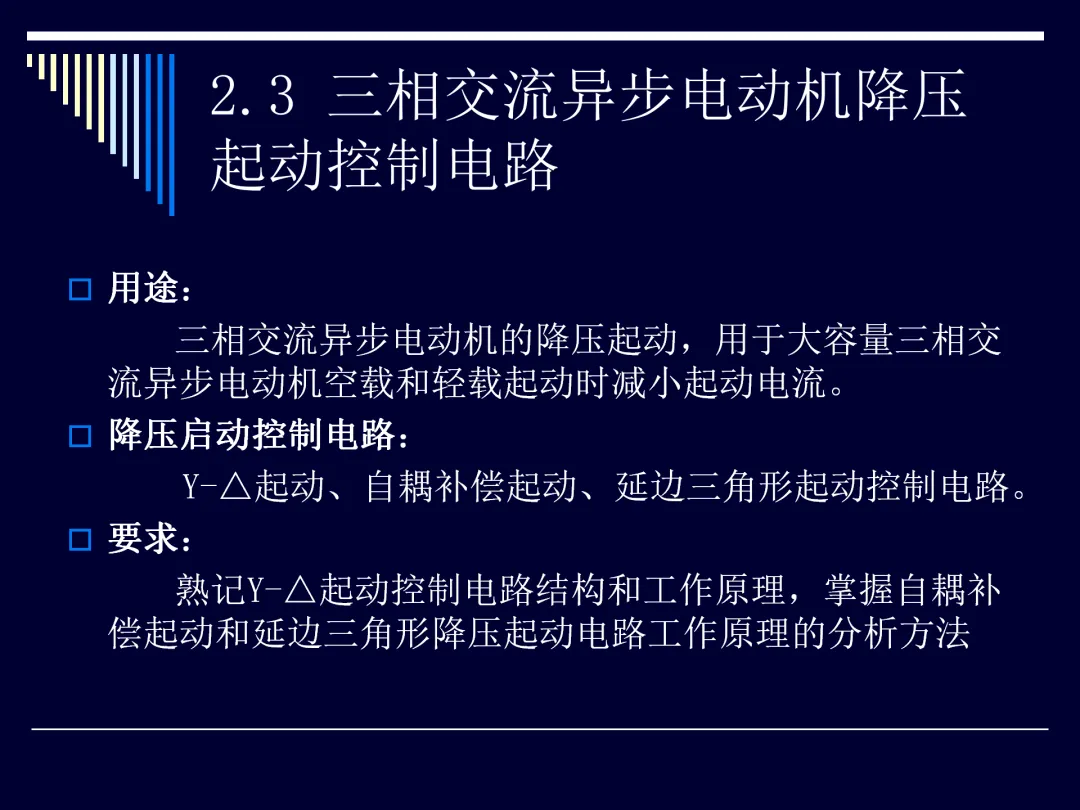

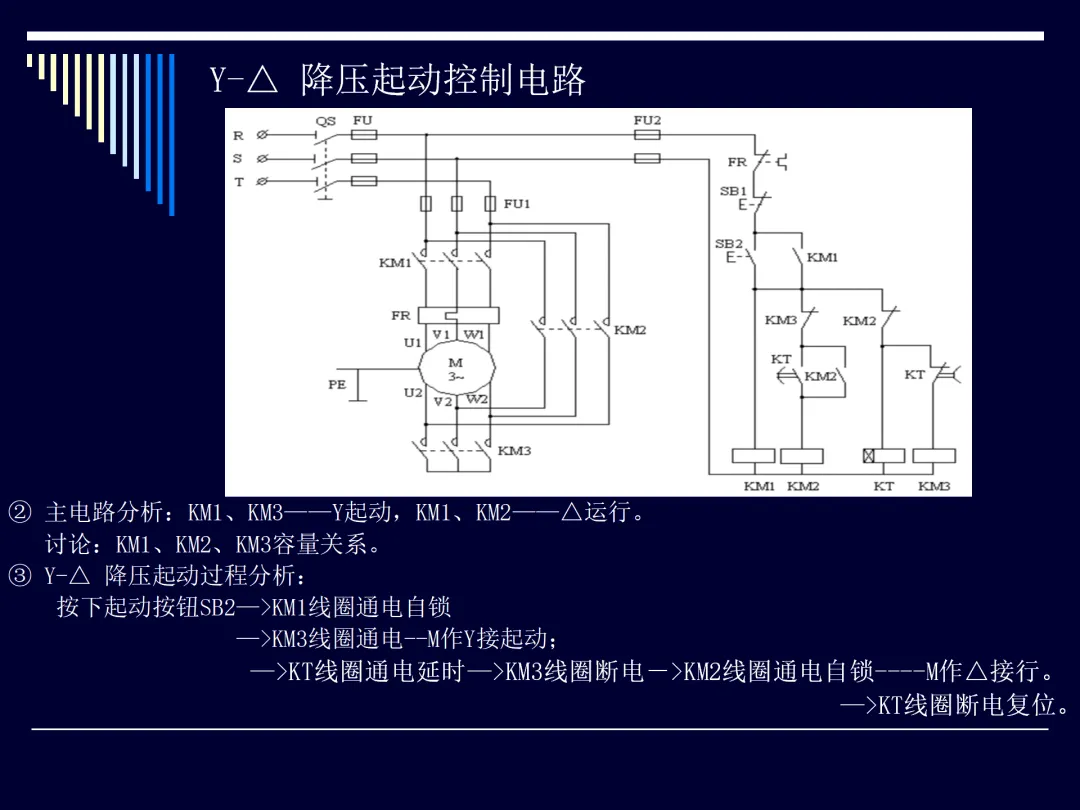

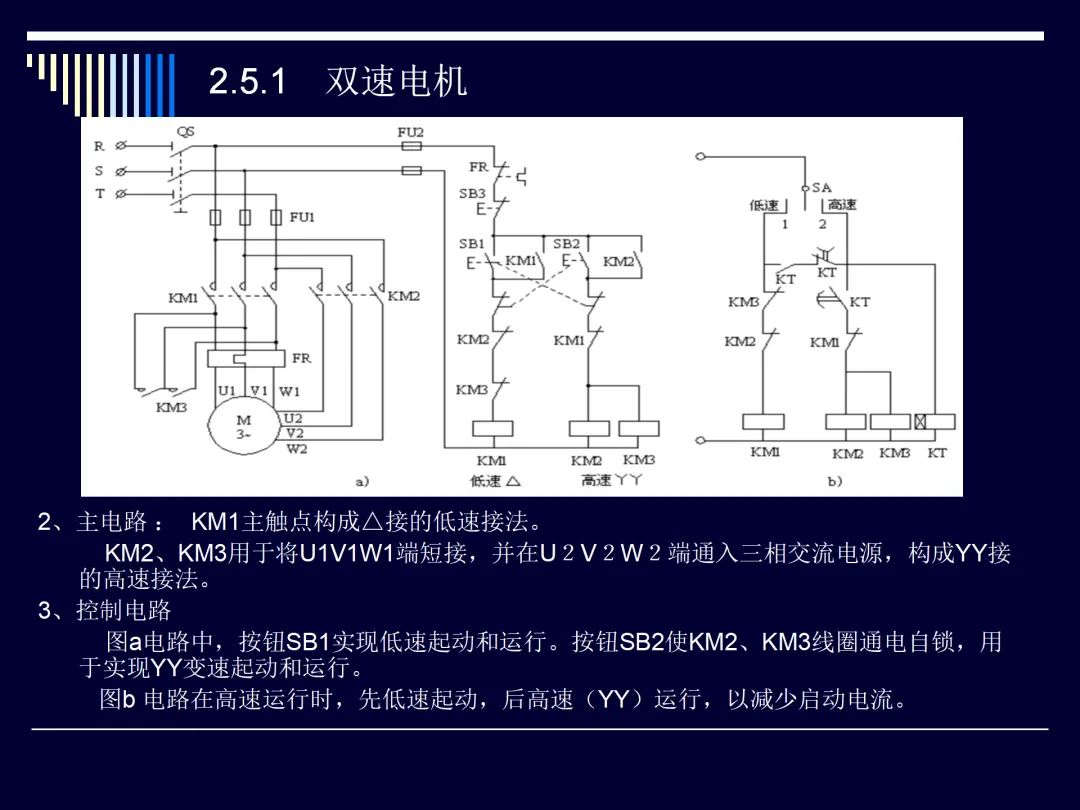

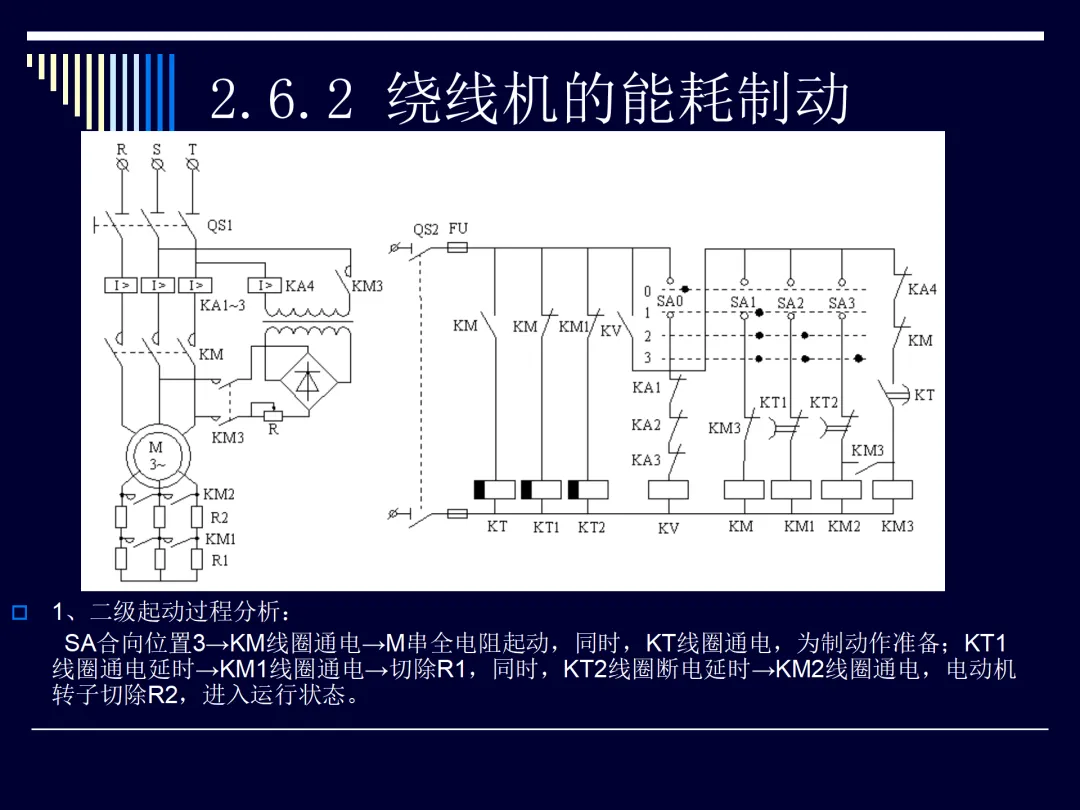

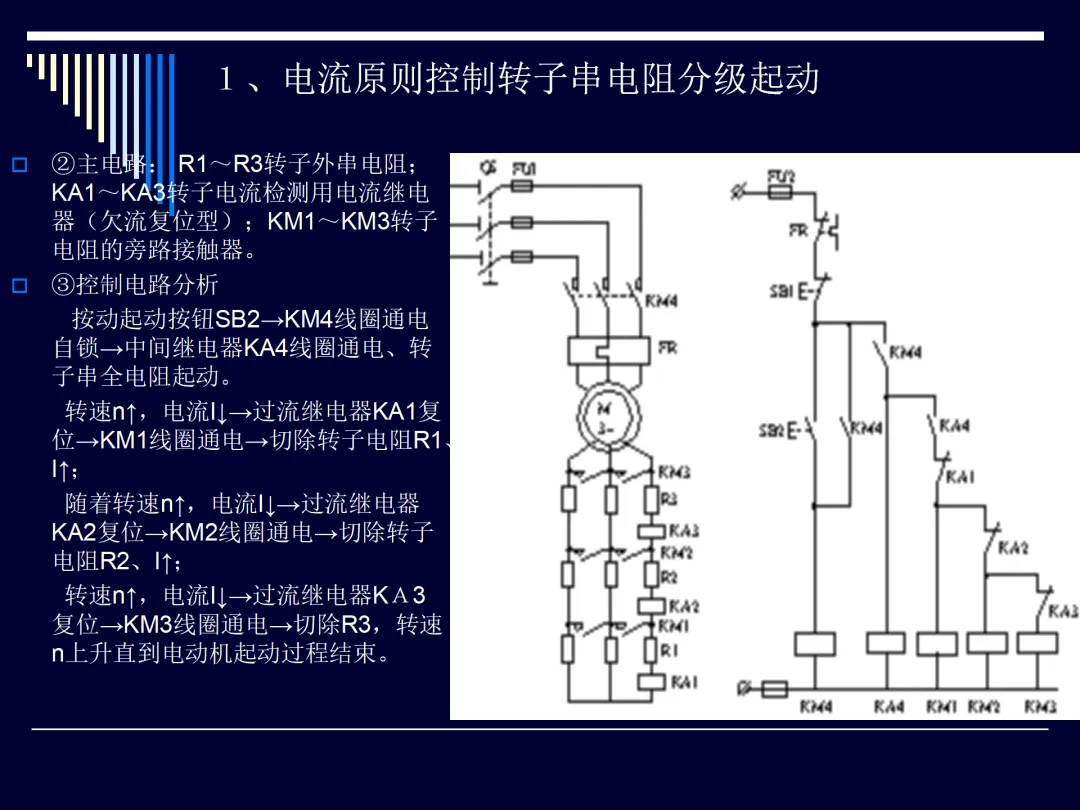

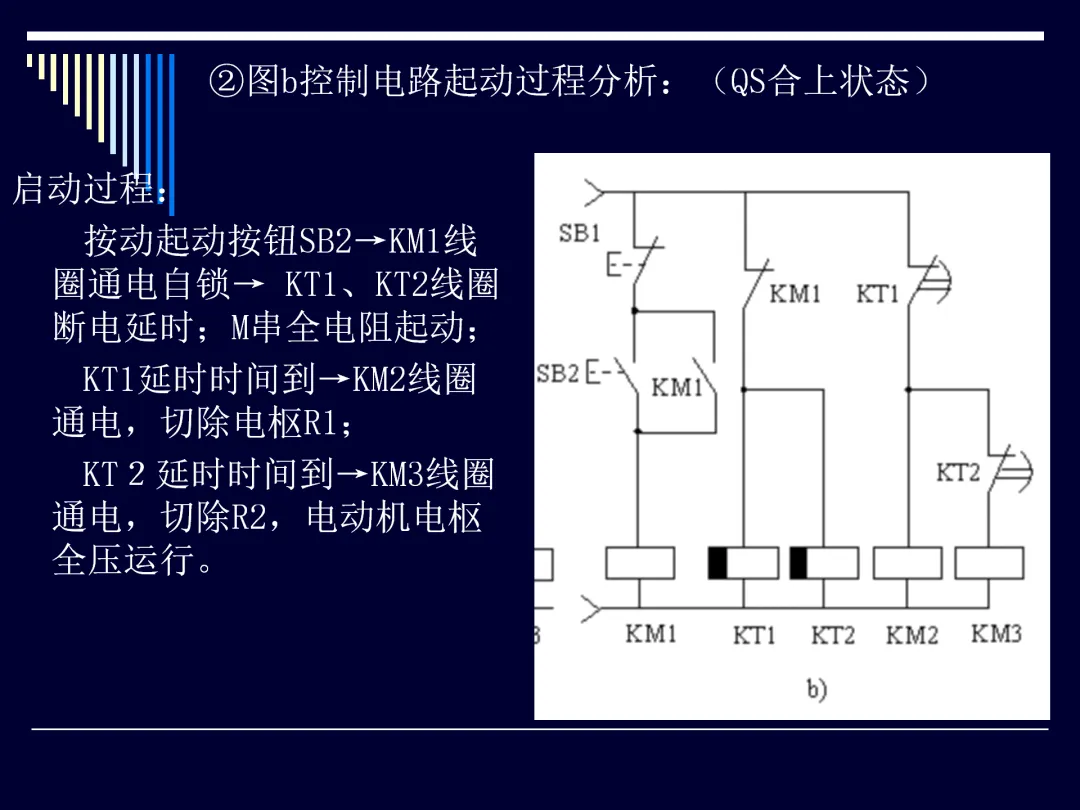

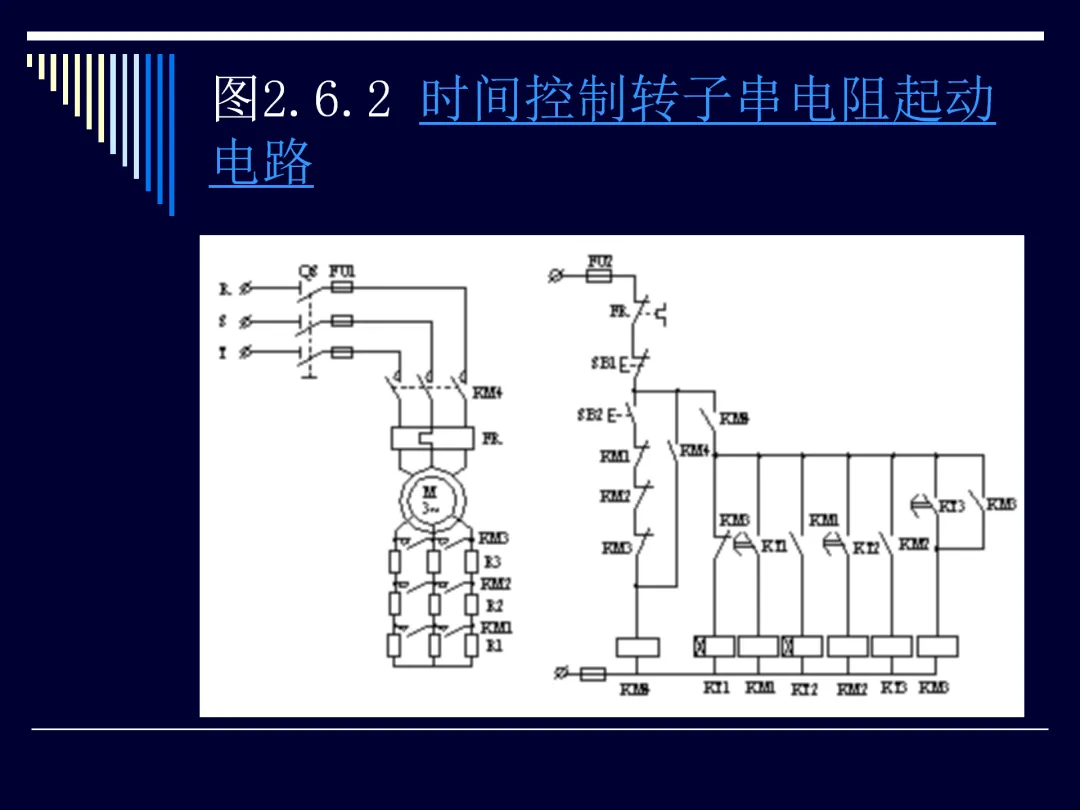

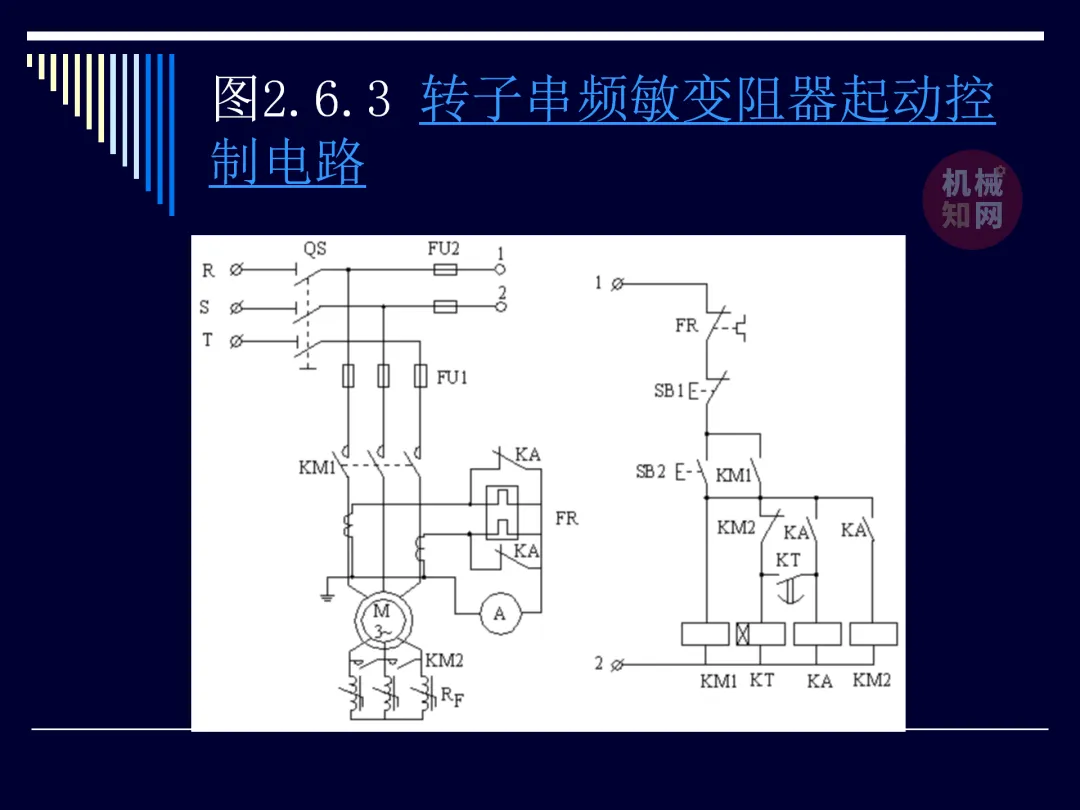

4、星-三角降压启动等启动控制电路，可有效降低大容量电机的启动电流，减小对电网的冲击。

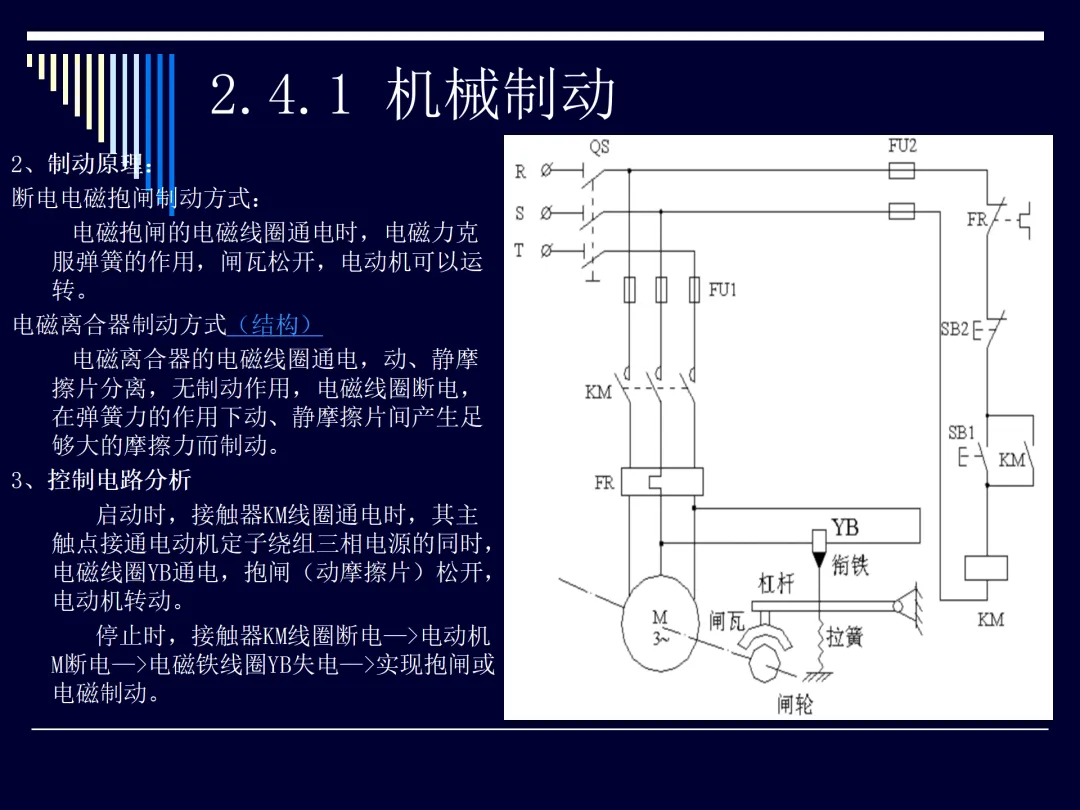

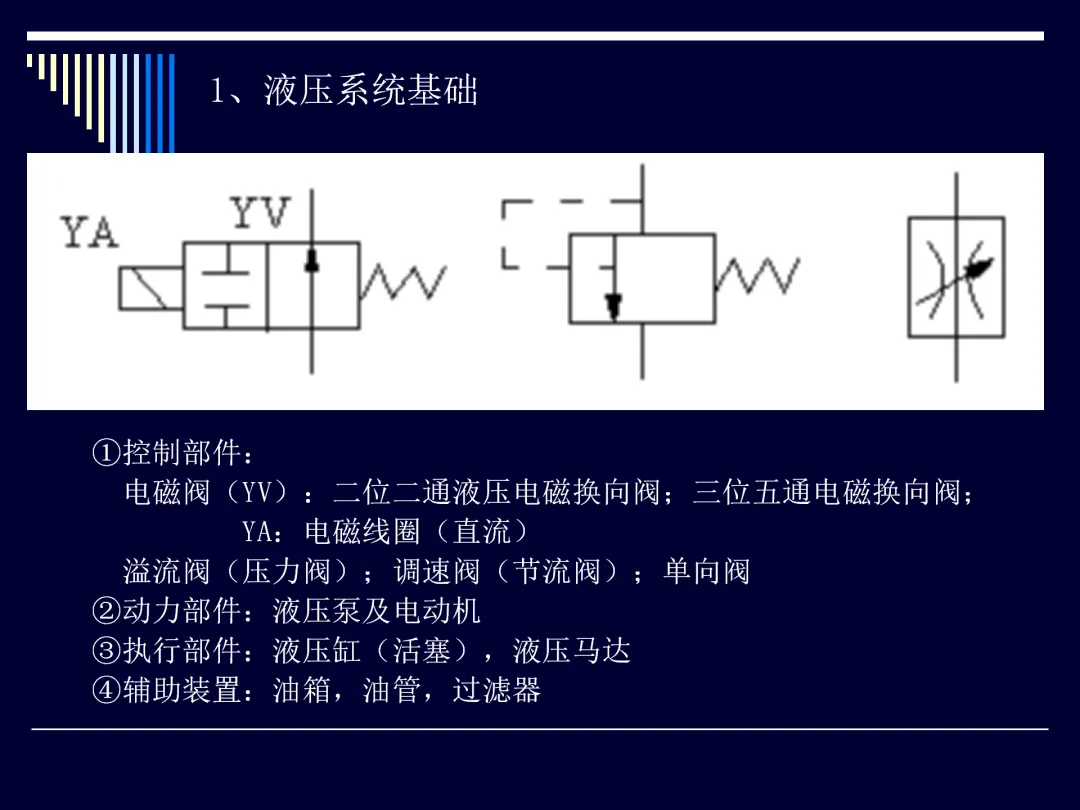

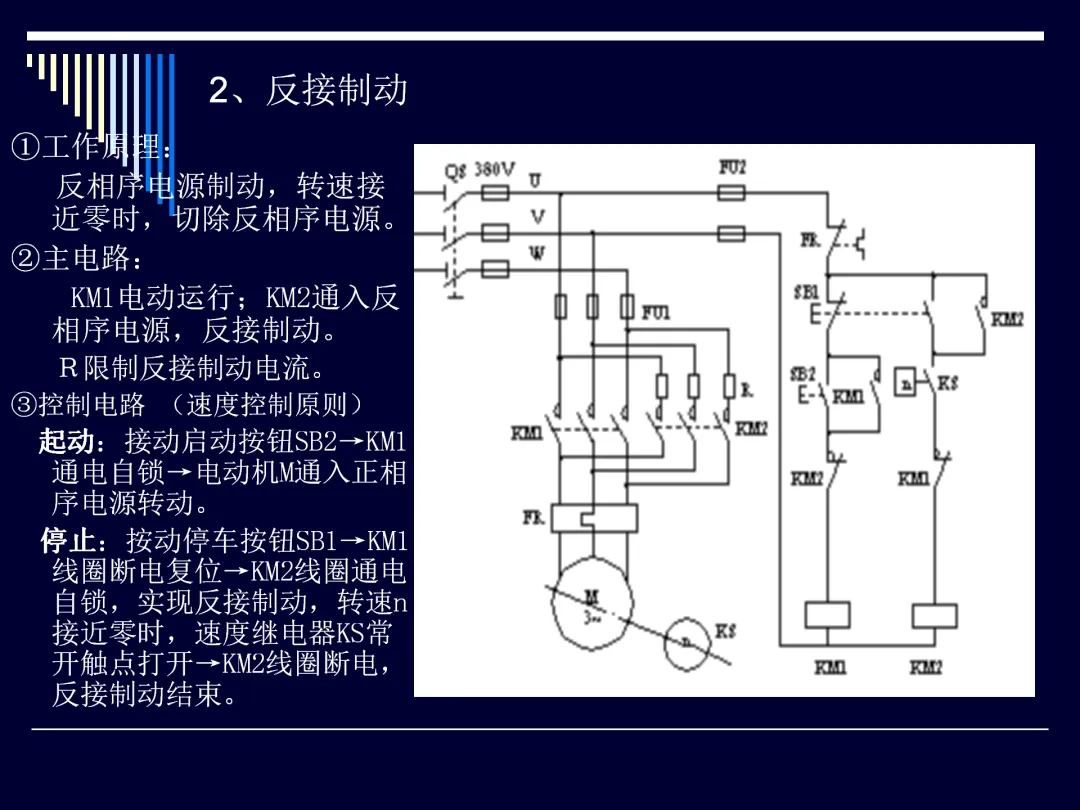

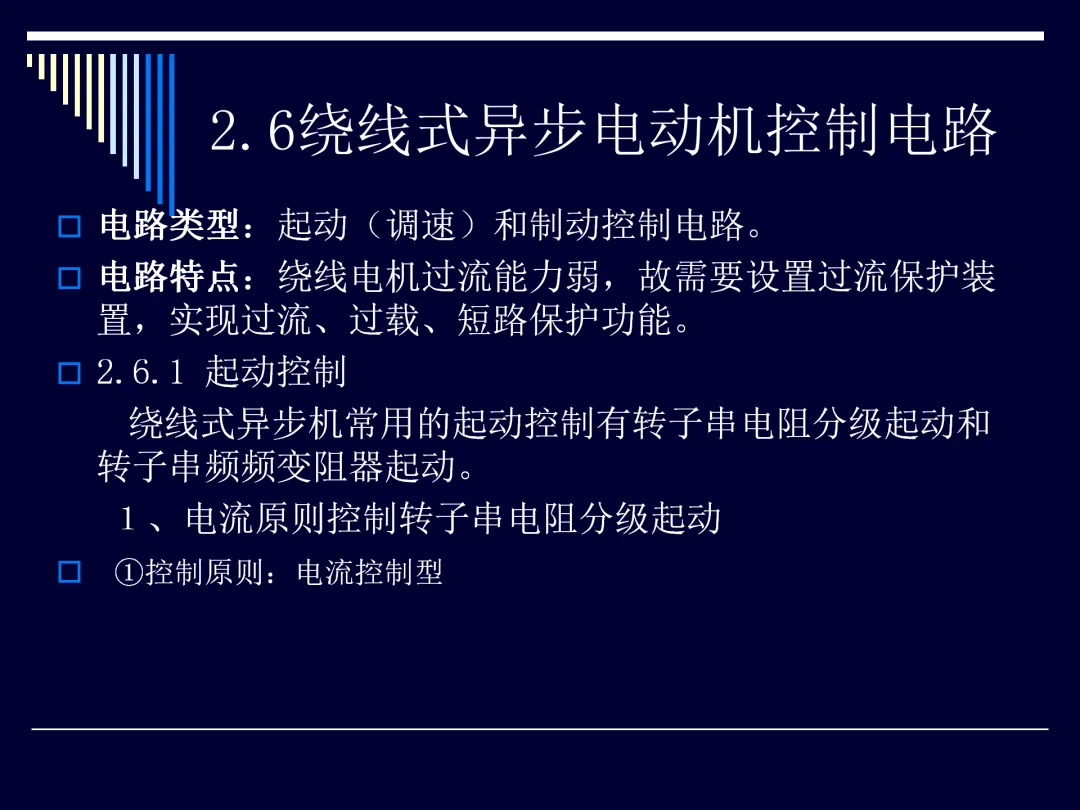

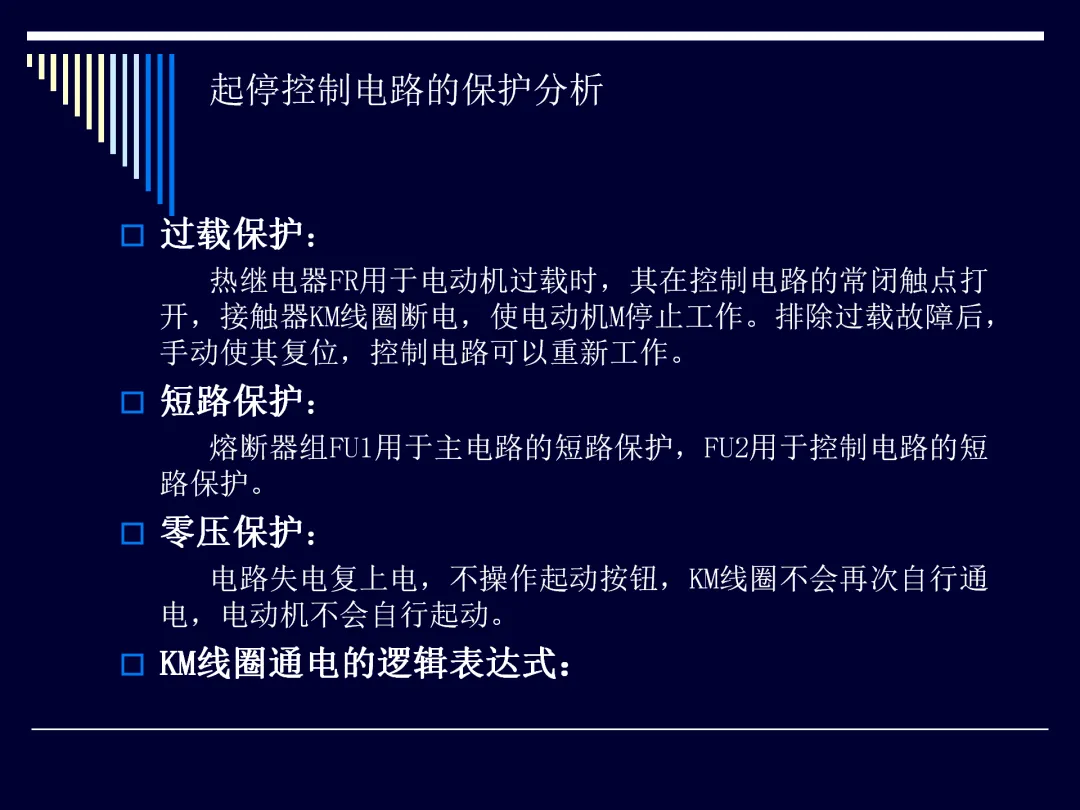

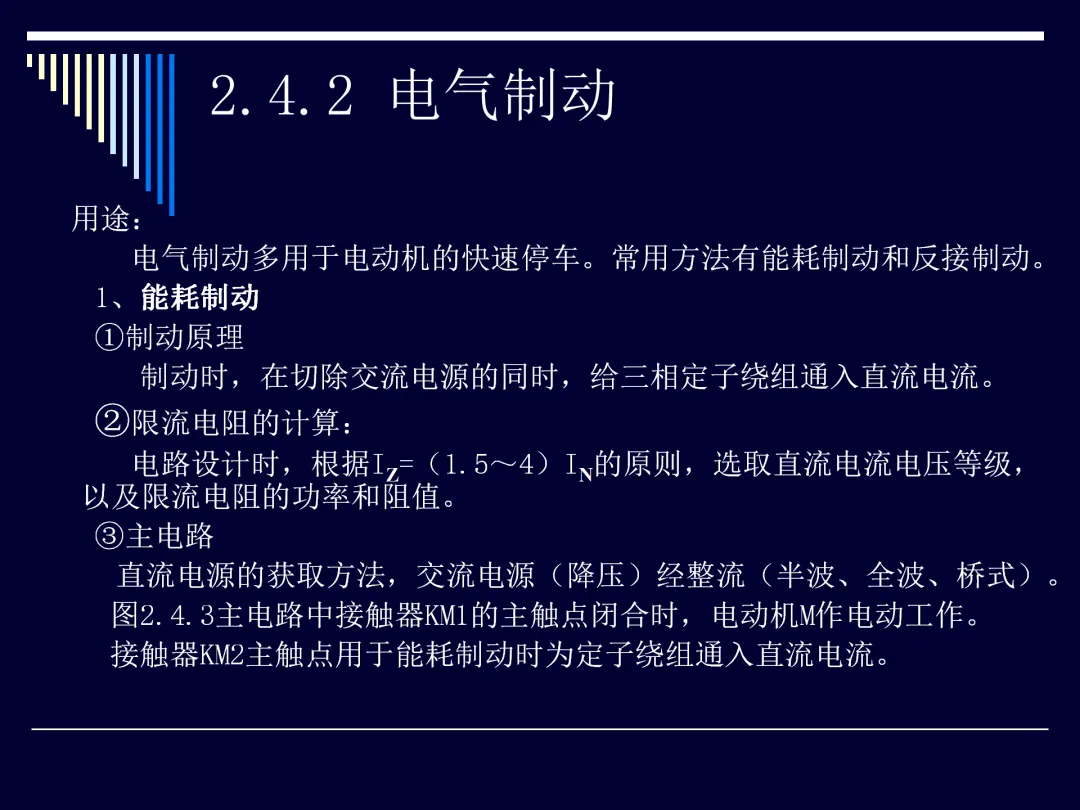

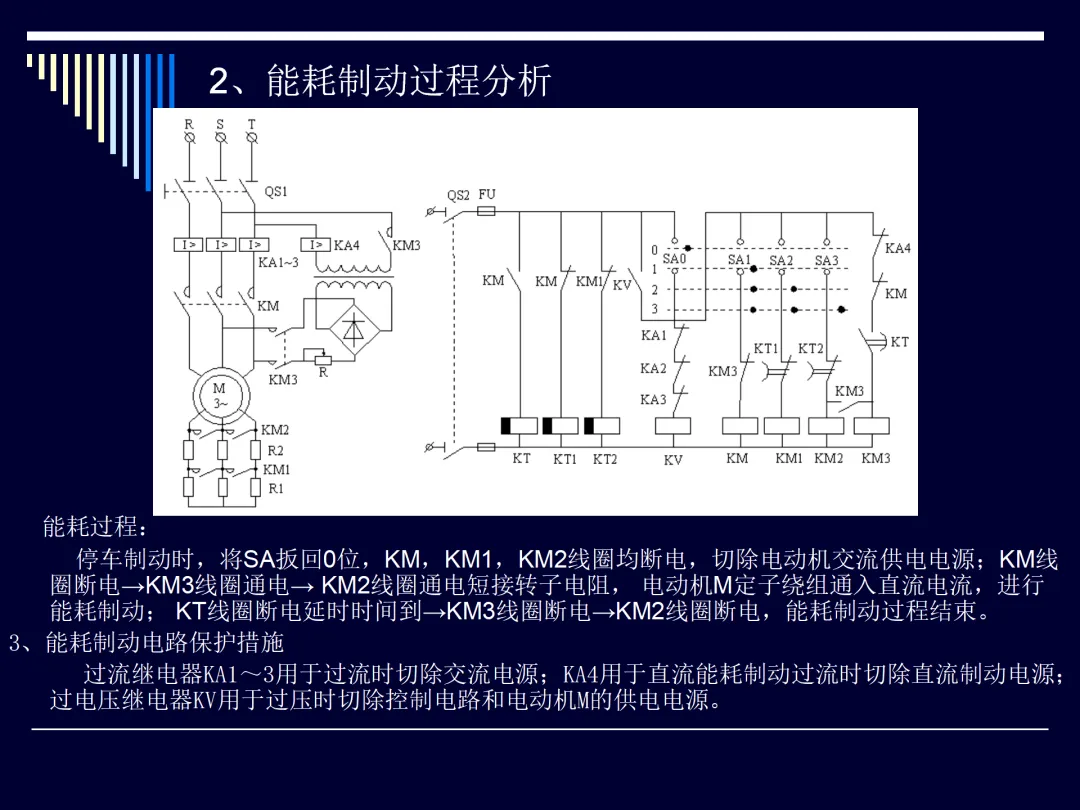

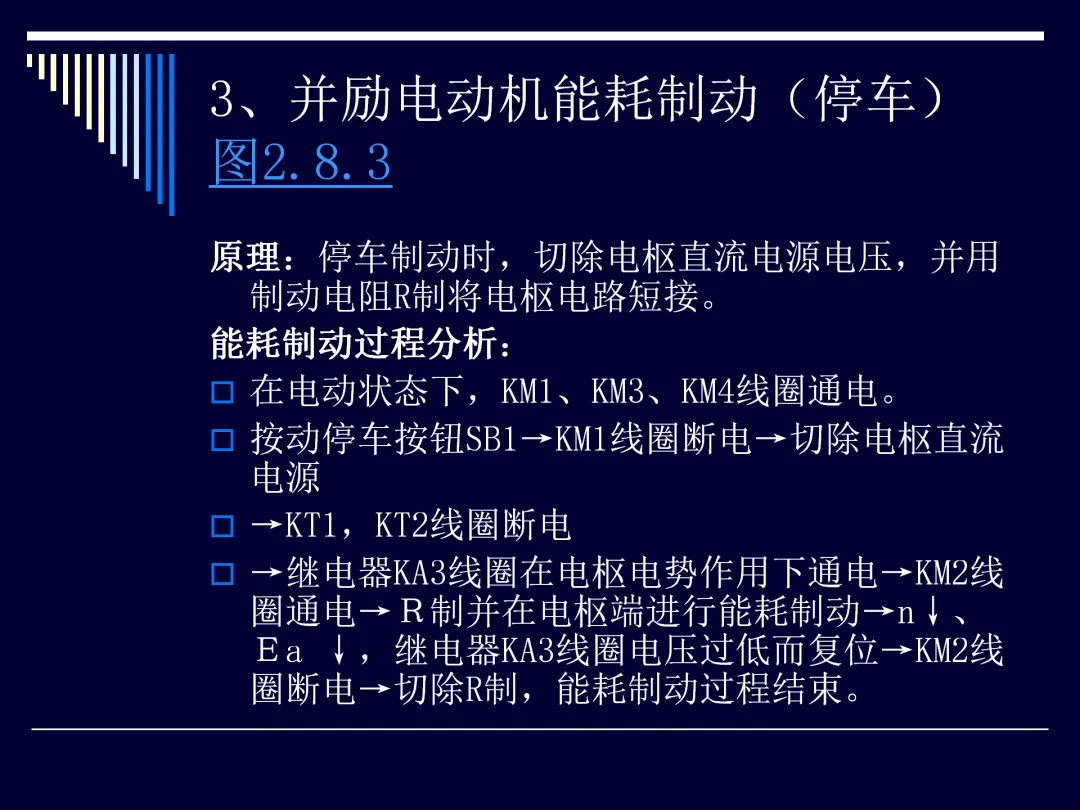

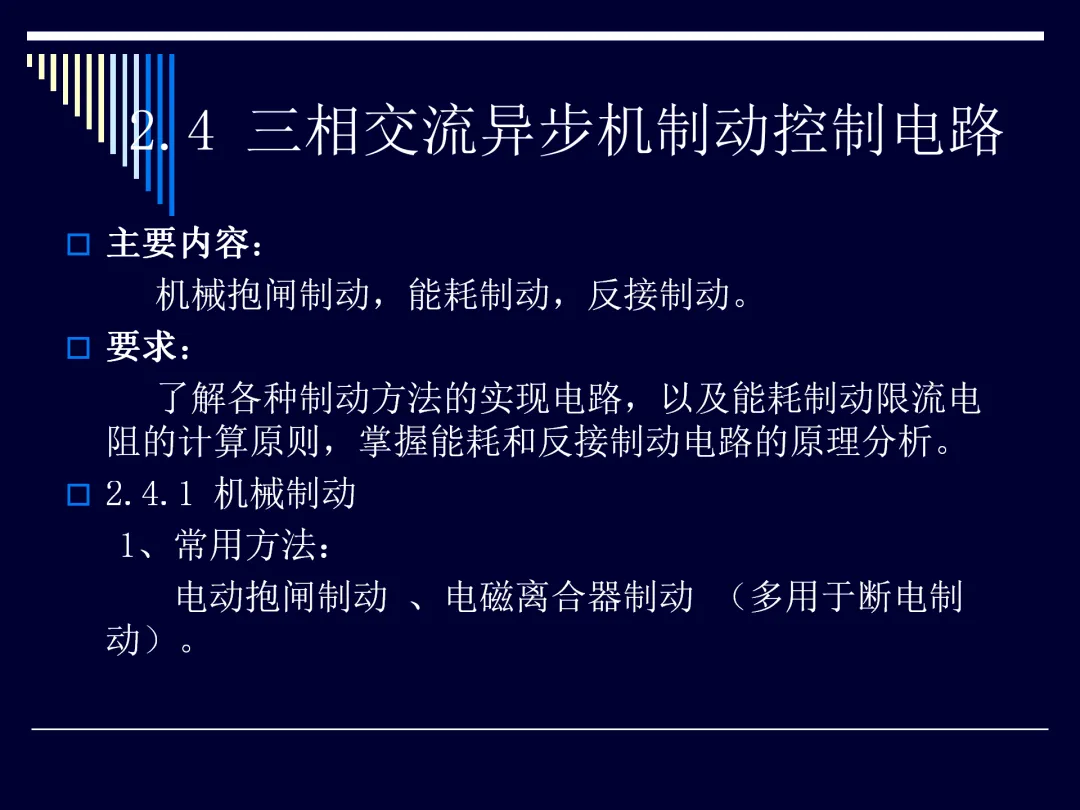

保护环节是拖动控制电路的必要组成：短路保护由熔断器或断路器实现，过载保护依靠热继电器动作触发，失压与欠压保护通过接触器自锁特性完成，多重防护机制共同保障设备与人员的运行安全。

传统继电器控制电路是PLC编程的逻辑原型，PLC以软件程序替代硬接线逻辑，在保留核心控制逻辑的同时，大幅提升了系统的灵活性与可靠性，是现代拖动系统的主流控制方案。
