数据中心机房建设解决方案 (31页 PPT)

2026-08-12 13:31:52

云计算、大数据的快速渗透，正在从根本上重塑信息化基础设施的需求模型。数据中心机房不再只是存放服务器的空间，而是支撑医疗业务连续性的核心枢纽。如何在有限空间内构建一个符合国标B级标准、兼顾可靠性与可扩展性的机房，已成为信息化建设必须回答的关键命题。

一、环境背景

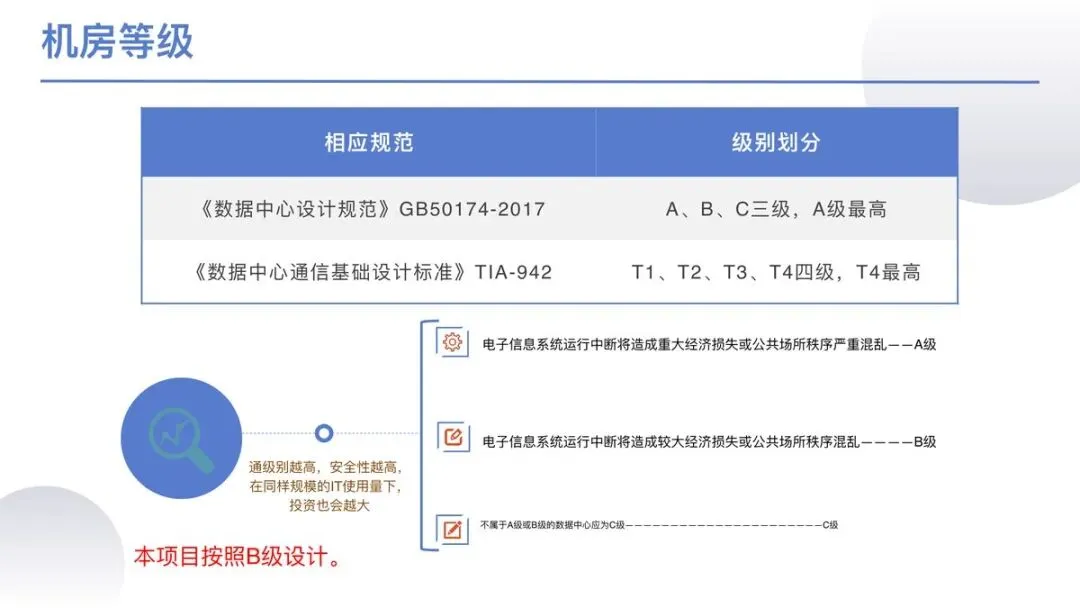

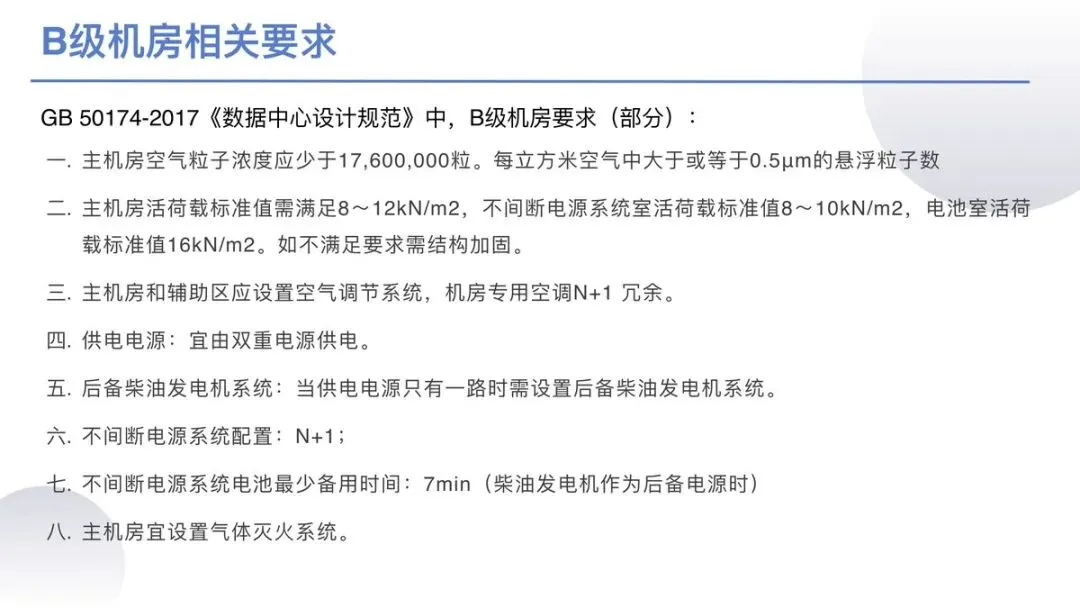

医院数据中心承载着HIS、CIS、PACS、电子病历等核心业务系统，其运行中断直接关联诊疗秩序和患者安全。《数据中心设计规范》GB50174-2017将机房划分为A、B、C三级。A级适用于重大经济损失或公共场所秩序严重混乱的场景，如金融交易中心和国家级信息枢纽；B级则对应较大经济损失或公共场所秩序混乱的情形，与医院数据的敏感性和业务连续性要求高度吻合。实践中，绝大多数三甲医院的新建或改扩建机房均按B级标准执行，意味着在市电双路供电、UPS N+1冗余、精密空调N+1配置、气体灭火、防雷接地等层面，须同时满足国标与技术规范的双重合规门槛。

但现实挑战同样突出。改造类项目往往受限于既有建筑条件：层高不足制约了架空地板与上走线方案的选型，楼板承重不达标需要额外结构加固，空间紧凑导致冷热气流组织难以有效隔离。医疗IT设备的功率密度持续攀升，单机柜5kW已成常规需求，部分高算力场景甚至逼近8-10kW，这对精密空调的制冷效率和风道设计提出了远高于传统机房的要求。PUE管控压力与等保2.0合规要求的叠加，使机房的规划设计从能用够用全面向高效节能、安全合规、智能可管跃迁。

二、解决方案

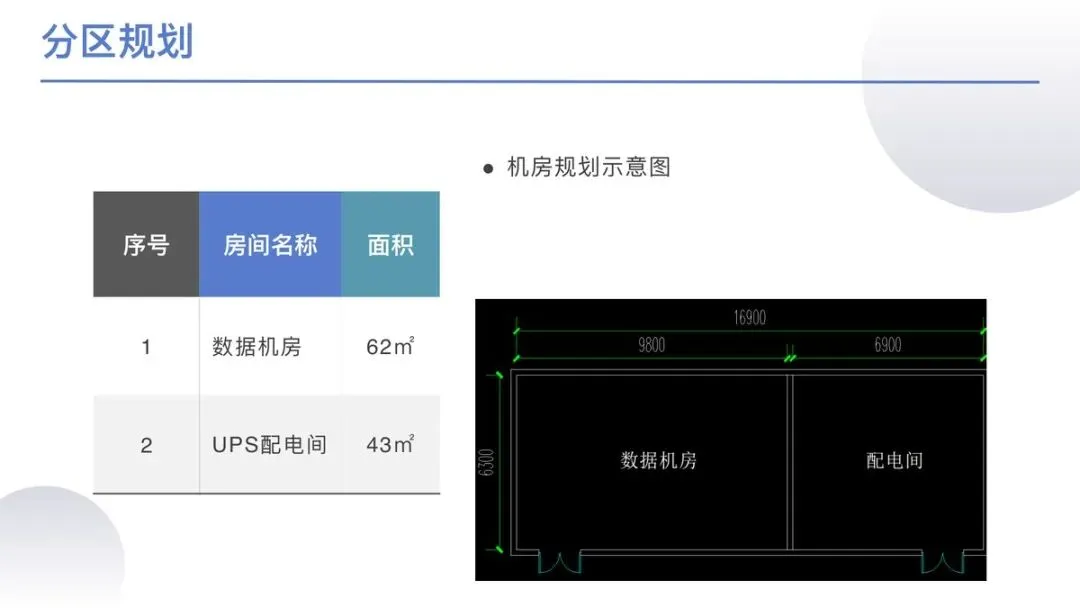

一套完整的B级数据中心机房建设方案，须覆盖场地规划、供配电、暖通环控、消防安全、综合布线和智能运维六大子系统。以下以某医院62㎡数据机房+43㎡UPS配电间的项目为样本，逐层拆解从标准到落地的全链路设计逻辑。

（一）微模块架构与场地规划

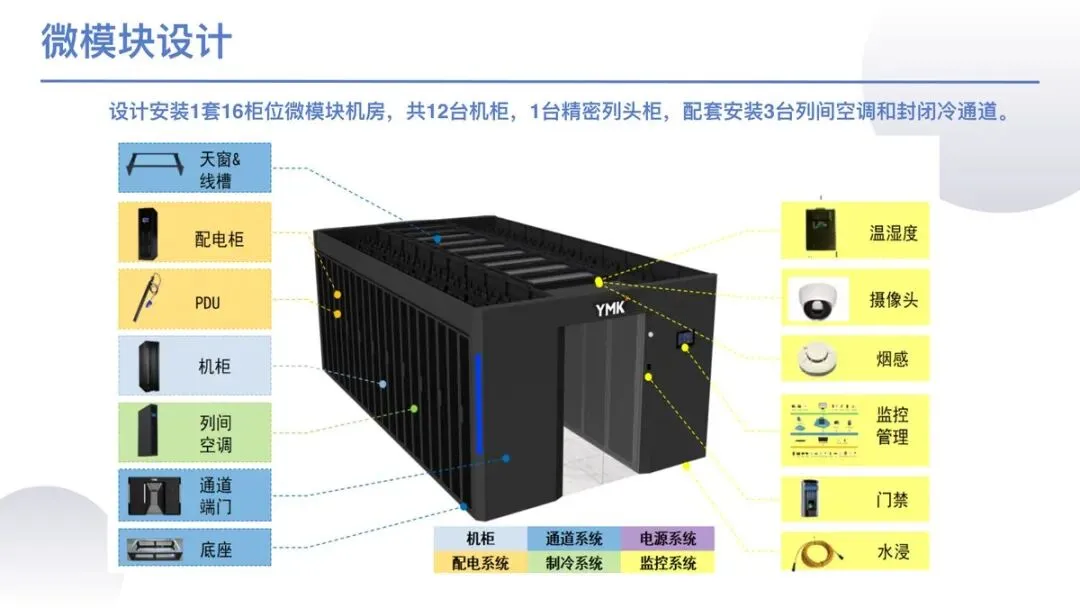

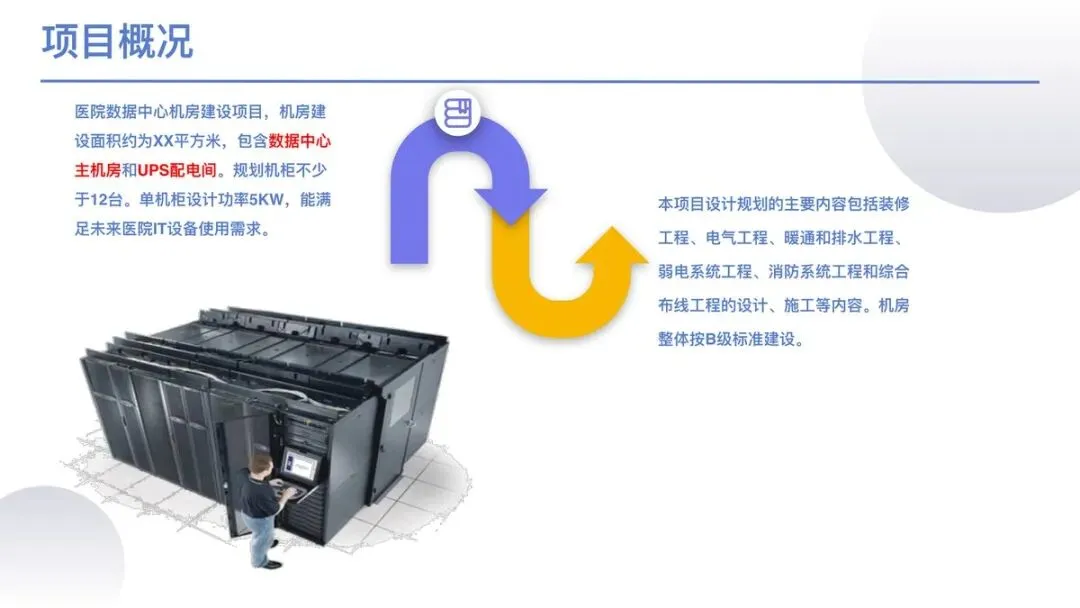

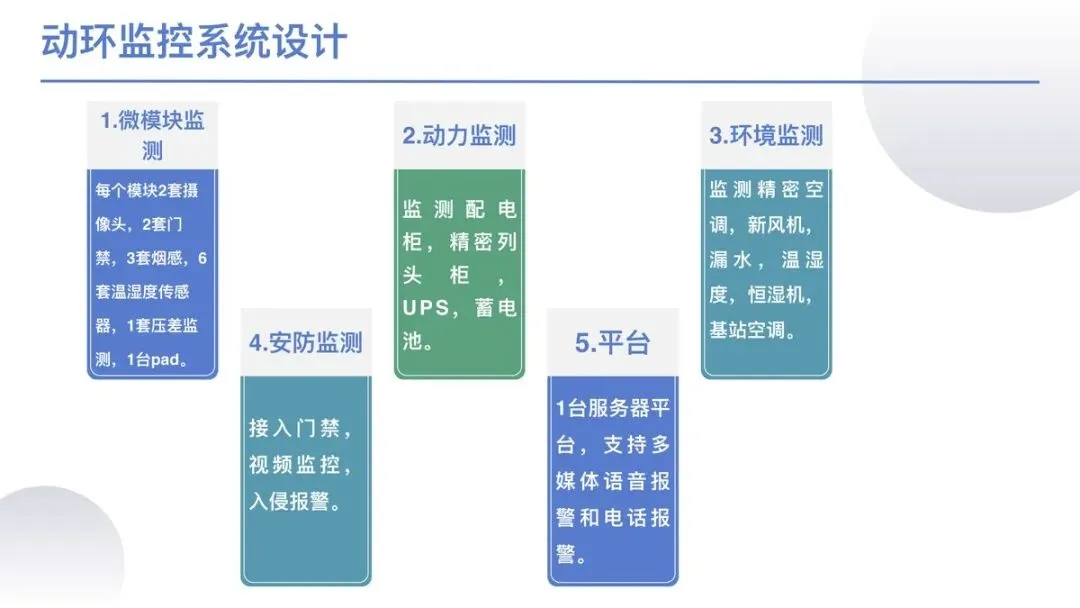

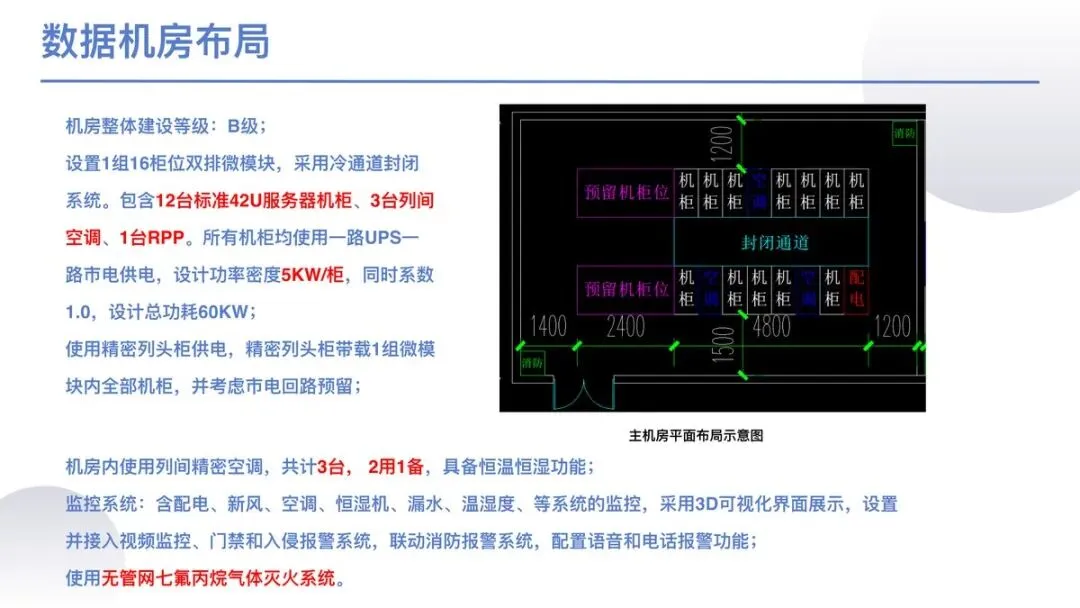

62㎡的主机房规划12台标准服务器机柜，单柜设计功率5kW，总IT负载60kW。方案采用双排微模块+封闭冷通道+列间空调的架构，其与传统开放空间加精密空调地板下送风模式的核心区别在于冷热通道物理隔离，消除气流紊流和局部热点，列间空调侧送风气流路径短，冷却效率大幅提升，PUE直接降低0.2-0.3。16柜位的微模块预留了4个扩展柜位，为未来3-5年的IT扩容保留了物理空间。同时微模块集成智能监控管理系统，支持温湿度、压差、门禁、烟感、漏水等多维参数的7×24小时实时采集与告警，实现运维从人工巡检向数据驱动的转变。

（二）供配电系统设计

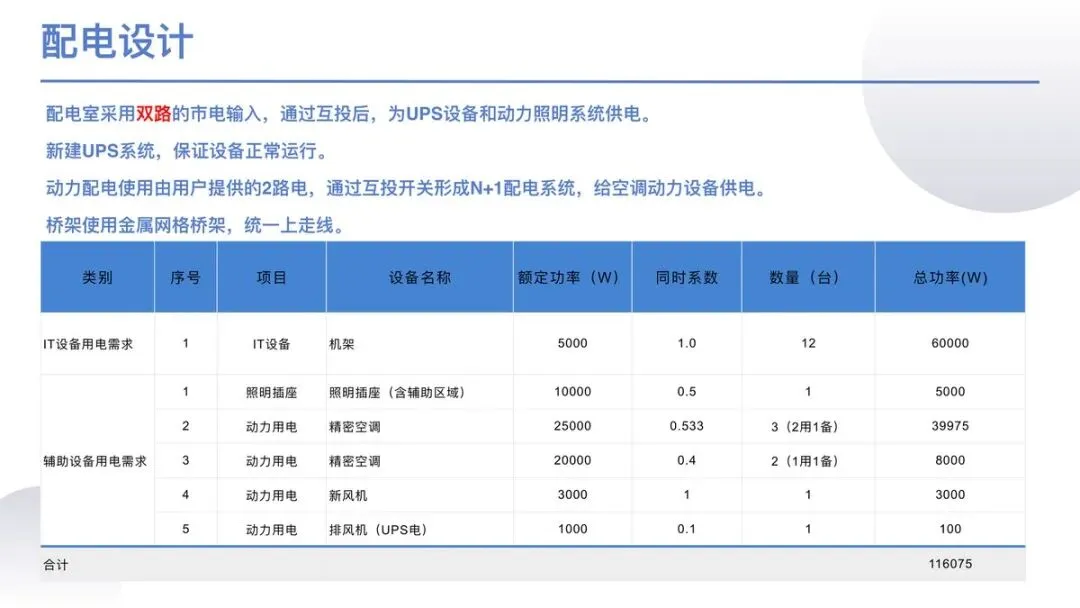

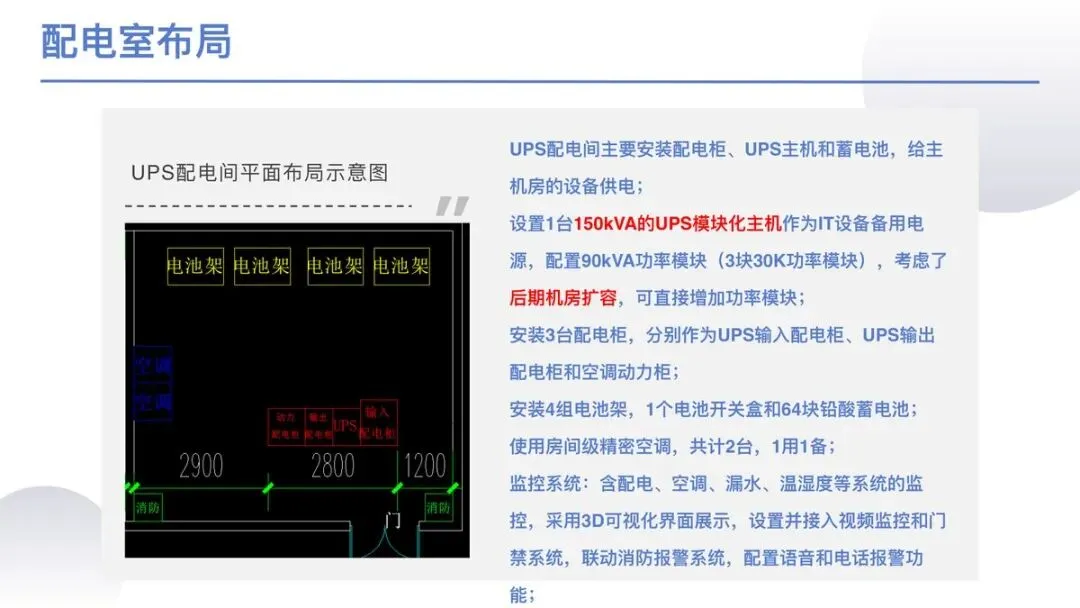

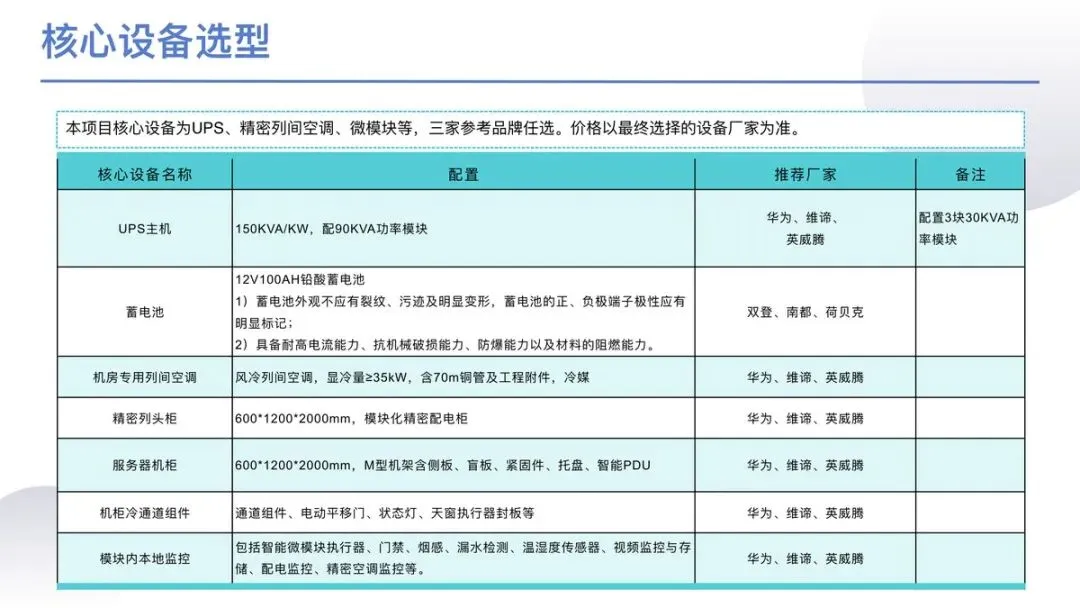

供电是机房可靠性的第一道防线。方案引入两路独立市电作为主用电源，配置一台150kVA模块化UPS主机（配90kVA功率模块），采用N+1冗余架构。与传统塔式UPS相比，模块化UPS的优势在于：功率模块支持在线热插拔，单个模块故障不影响系统运行；后期扩容仅需增加功率模块即可完成，无需整机更换，扩容成本大幅降低；整流、逆变、充电、放电全部实现DSP数字化控制，整机效率更高。电池配置方面，经恒功率计算，72kW负载下实现60分钟备电需两组12V150AH铅酸蓄电池（每组32只）并联运行。后备柴油发电机系统作为市电长期失电后的补充保障，构建起市电+UPS+发电机三层供电保护体系，单点故障容错能力强，满足B级机房供电可用度99.99%以上的设计目标。

（三）暖通与环控方案

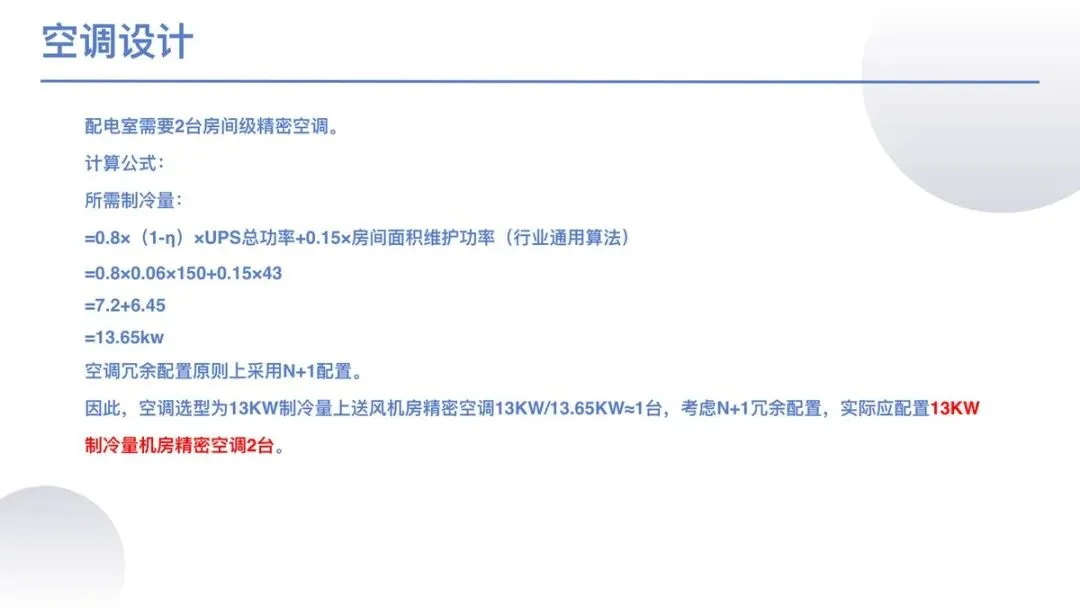

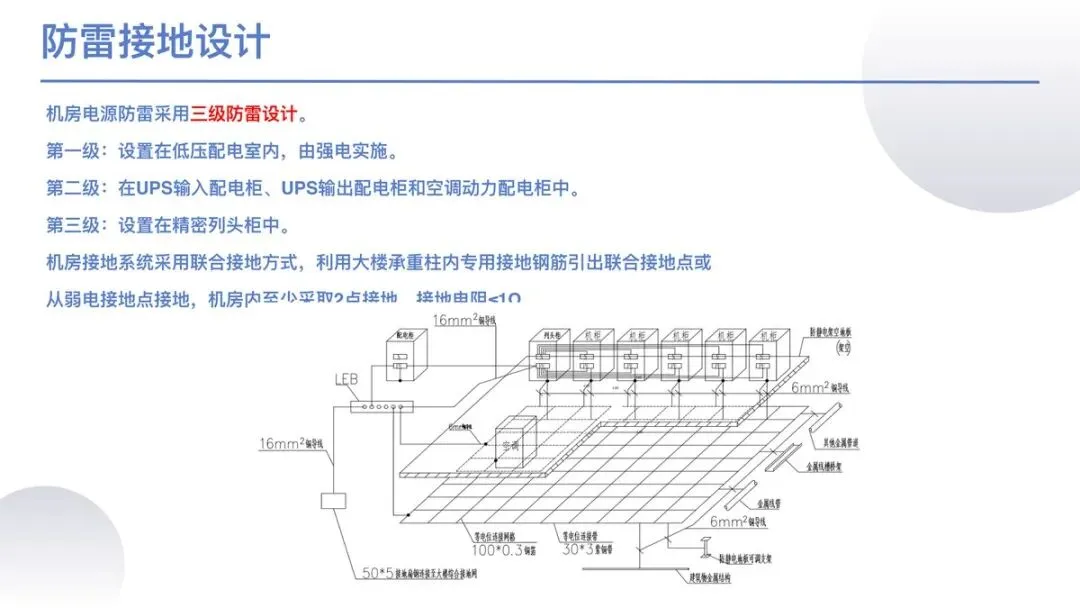

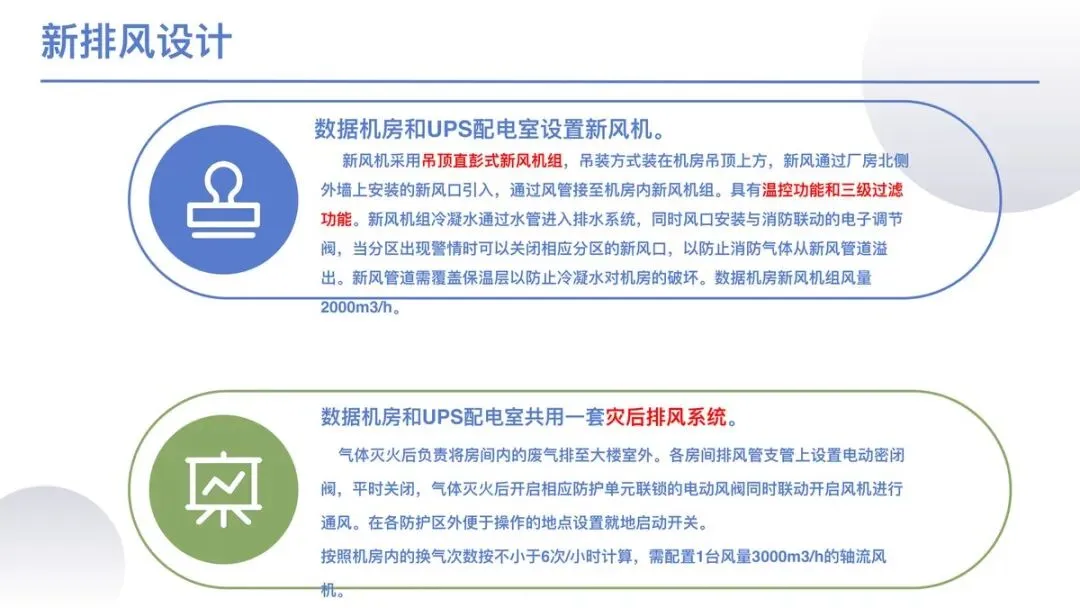

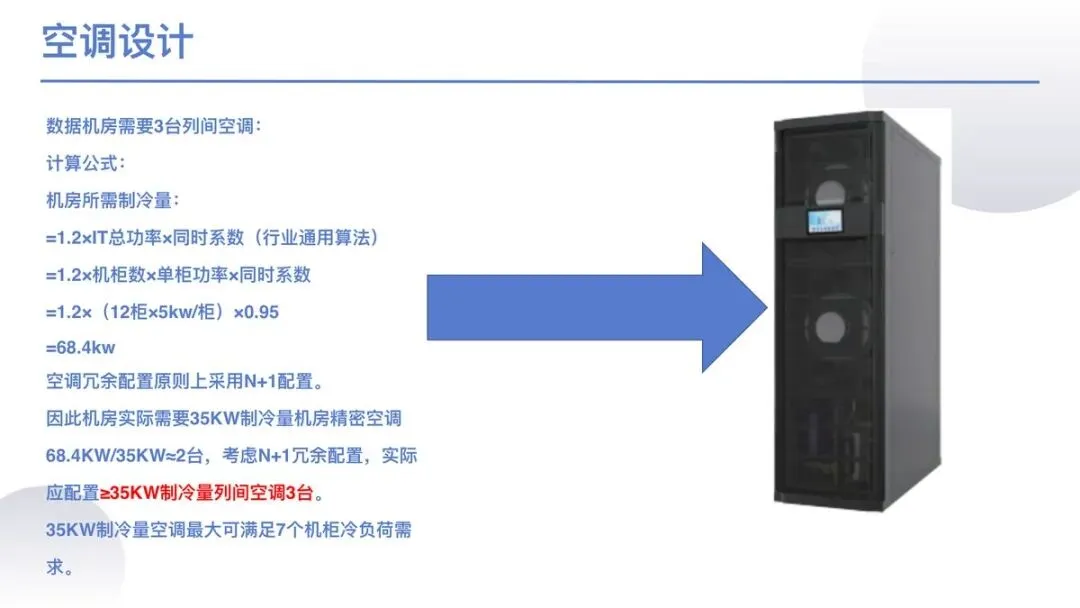

精密空调配置采用三台列间空调（两用一备）加两台精密空调（一用一备）的组合策略，列间空调紧靠机柜进风口布置，解决高密度负载的局部热点问题；精密空调承担环境基础温湿度调控。新排风系统实现消防联动控制：新风机组具备三级过滤与温控功能，管道覆盖保温层防止冷凝水破坏，风口安装与消防联动的电子调节阀，灭火时自动关闭防止气体泄漏；灾后排风系统换气次数不低于6次/小时，各防护区独立设置电动密闭阀和就地启动开关。防雷接地按B级机房标准实施三级防雷，接地电阻小于1欧姆，所有金属管槽和设备外壳可靠接地。

（四）消防与安防体系

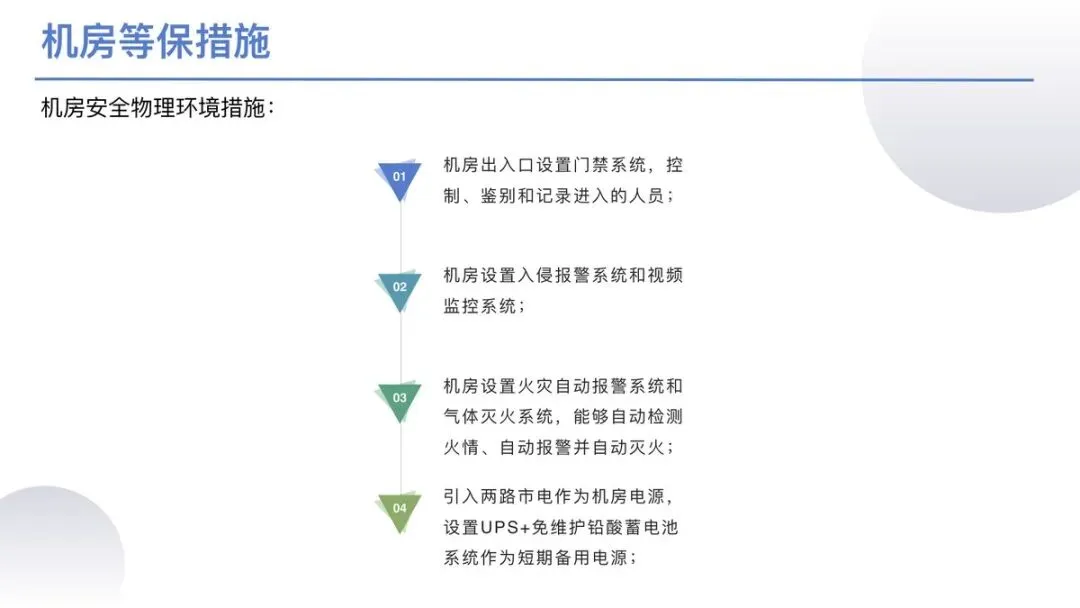

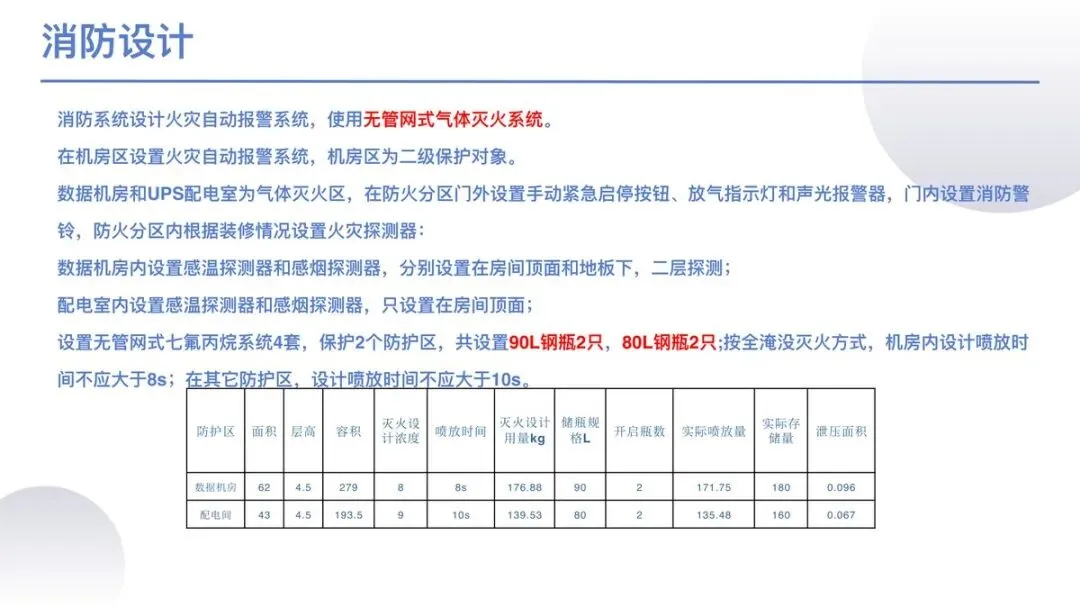

消防设计采用七氟丙烷（FM200）气体灭火系统，数据机房按8%灭火浓度、配电间按9%灭火浓度独立配置，喷放时间分别控制在8秒和10秒以内。以62㎡数据机房为例，灭火设计用量176.88kg，配置2个90L储瓶，实际存储量180kg。安防层面，机房出入口设置门禁系统控制与鉴别人员进入，入侵报警和全区域视频监控无死角覆盖，火灾自动报警与气体灭火系统联动，实现侦测、报警、灭火的一体化闭环。照明采用600×600mm LED荧光灯，双路电源接入并兼入消防应急电源，应急照度不低于30lux、后备时间≥90分钟。

（五）综合布线、业务迁移与数据保护

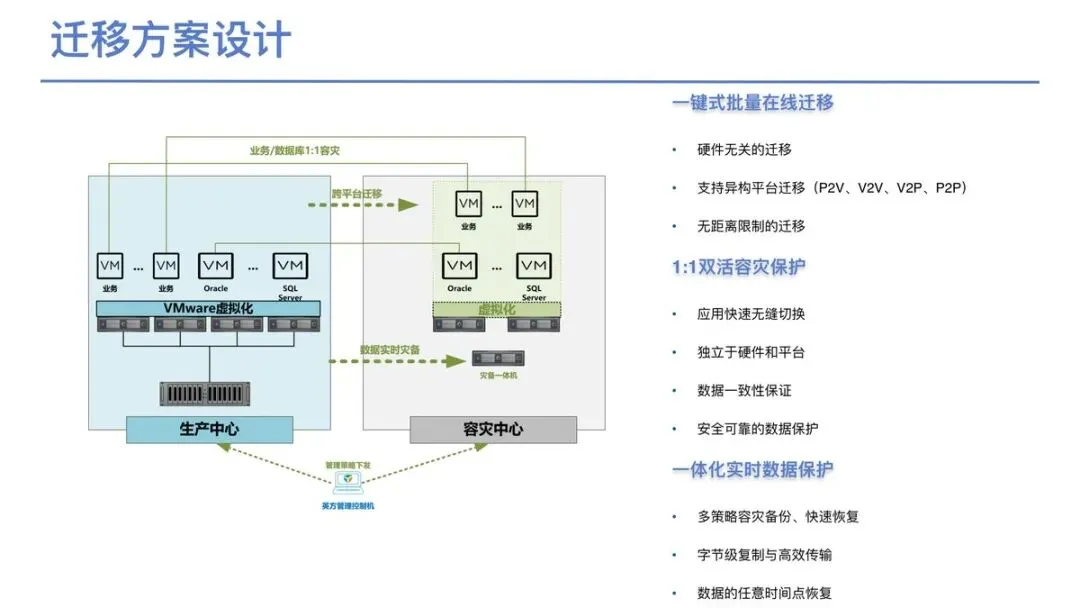

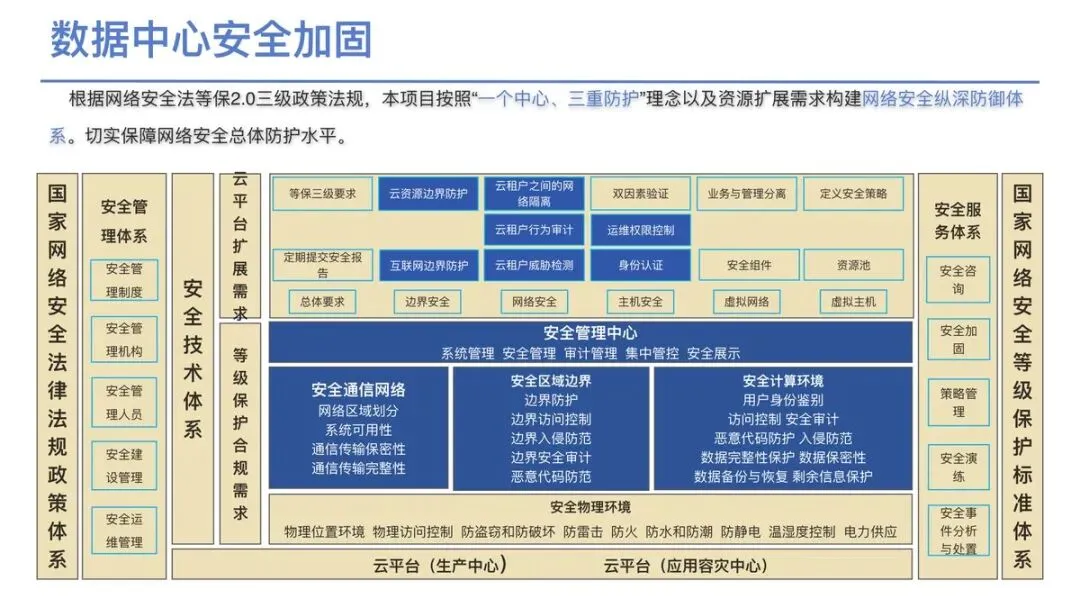

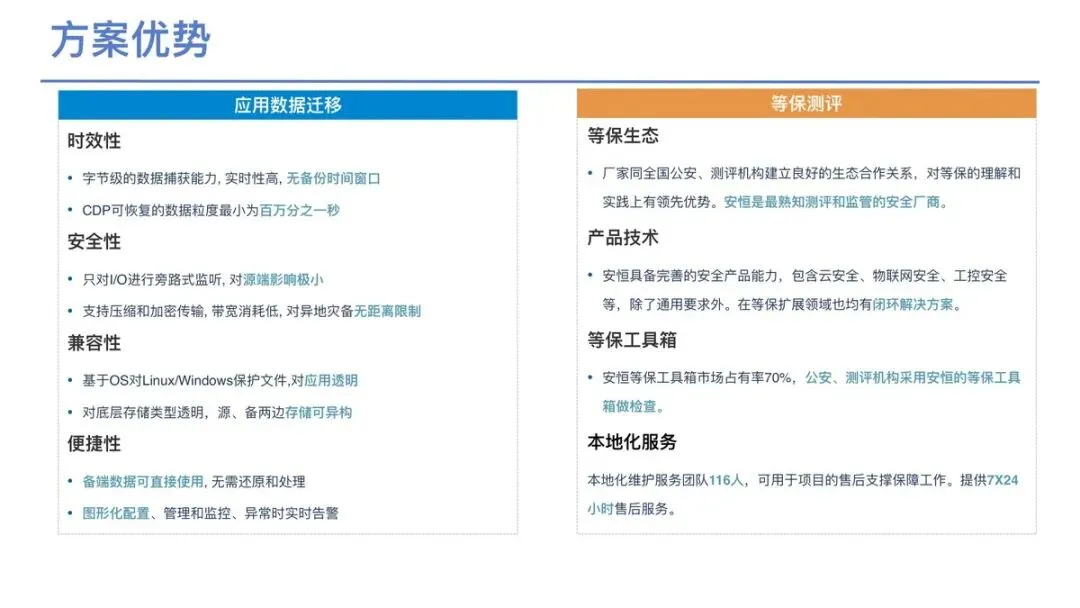

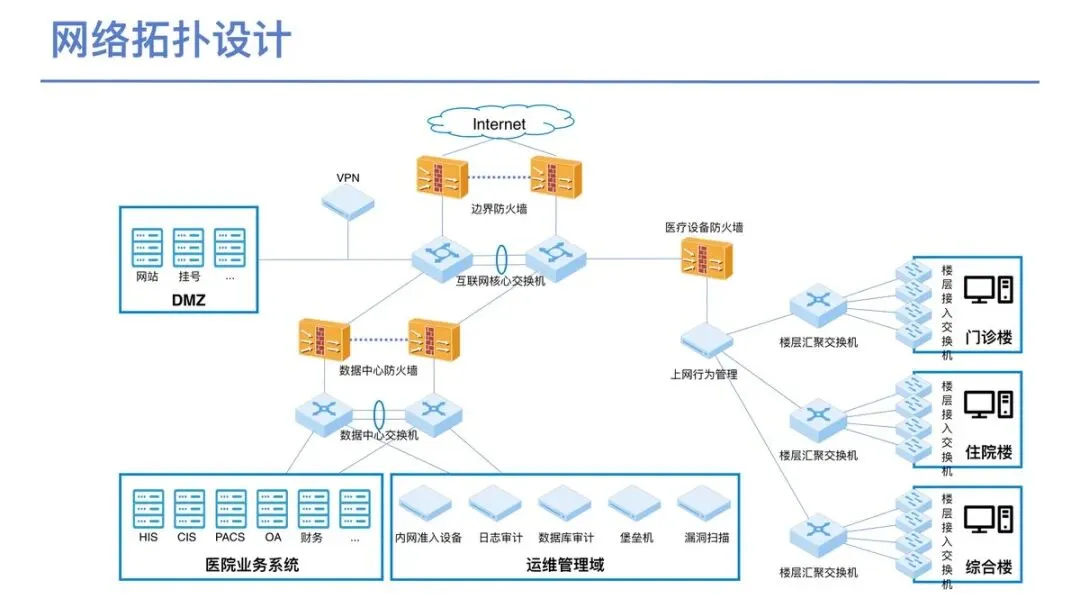

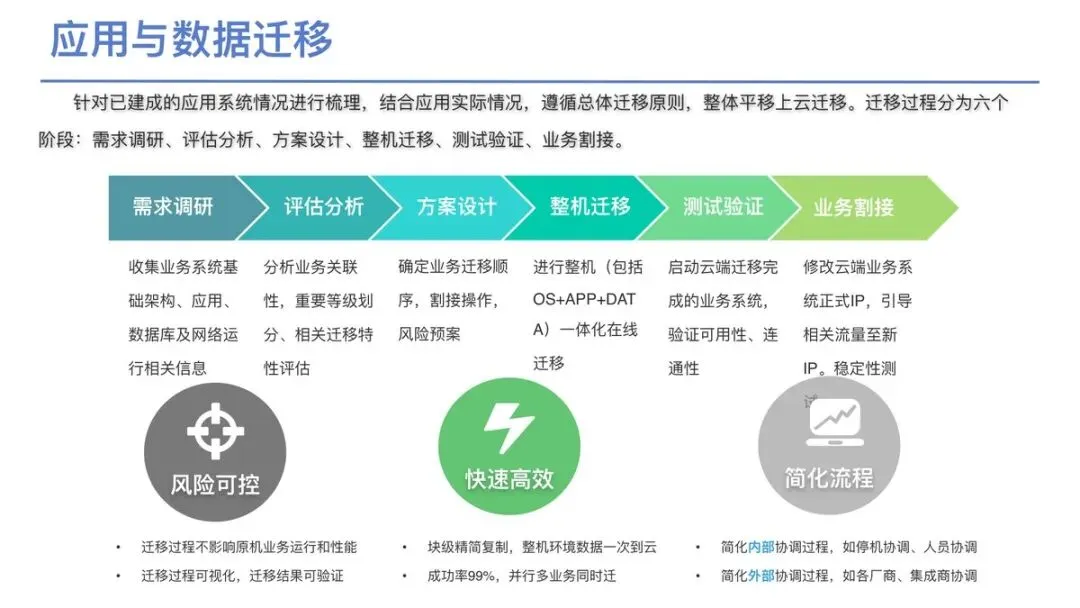

弱电系统采用封闭金属防火桥架上走线方案，各前端点位通过配线架或面板端接，机柜间不设置长跳线，减少信号衰减和物理故障点。机房建设完成后，存量业务系统的迁移同样关键。方案采用整机在线迁移技术（P2V/V2V），支持异构平台迁移，迁移过程对源端业务零影响，成功率99%以上。CDP持续数据保护实现字节级实时复制，数据恢复粒度精确到百万分之一秒，配合多种灾备策略，为HIS、PACS等核心业务的连续性提供从物理层到数据层的完整保护。等保2.0层面，按照一个中心、三重防护理念构建网络安全纵深防御，涵盖安全物理环境、通信网络、区域边界、计算环境和安全管理中心五大维度。
