47 页 PPT 实景图鉴 · 18 大类常见施工问题 · 锚板/锚栓/焊缝/挂件/胶/脚手架全曝光掉一块砖轻的赔几万、重的出人命。干挂石材施工——锚板装哪儿、锚栓怎么打、焊缝怎么焊、挂件怎么挂、胶用什么胶、脚手架怎么搭——每一步都有坑。这份 47 页 PPT 把 18 大类常见问题逐张配了实景照片，比规范条文好读一百倍。墙面石材干挂，干过的项目人都知道：掉一块砖，轻的赔几万、重的出人命，是施工现场最常出事故的环节之一。可真正干起来——锚板装哪儿、锚栓怎么打、焊缝怎么焊、挂件怎么挂、胶用什么胶、脚手架怎么搭——每一步都有坑。这套 47 页 PPT 把现场最常见的 18 大类常见问题逐张配了实景照片，比规范条文好读一百倍。今天拆给你看：图是真的图（现场实拍），话是真的话（不讲正确废话，直接列坑和后果）。这份资料在百度网盘和工程资料圈子里传了好几年，是干挂石材施工员人手一份的"避坑图鉴"，从一线工人到设计院都能用得上。

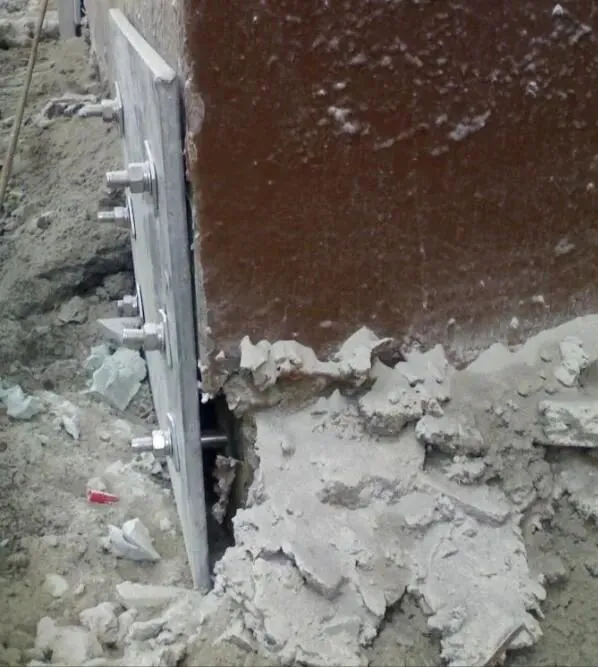

这份 47 页 PPT 把墙面石材干挂拆成 4 大部分：主体部分、钢架部分、石材部分、安全文明部分。每一类下面又分若干小类，加起来 18 大主体、石材、钢构常见问题——题目里那 18 大常见问题就是从这套里来的。最难得的是，几乎每一类问题都配了现场实景照片，把"问题"和"后果"摆在同一页上：左边写问题，右边是现场拍下来的真实案例，一眼就明白为什么不能这么干。比起网上那些只有文字描述、或者只有规范截图的干挂资料，这份是把"踩过的坑"系统整理成册，对一线项目部、对监理、对甲方管现场的，都是可以直接拿来当交底、培训、验收对照的活档案。图1｜墙面凹凸不平，膨胀螺栓套筒外露、后埋板受力不均01 主体部分：4 个常被忽视的"基础病"
主体是干挂的根，根出问题，上面挂再多漂亮的石材都是白干。这套 PPT 把主体部分归成 4 个核心问题，每一个都配了现场照片：
1. 主受力锚板必须设计在结构梁、柱上——一般不能直接设在加气砖或空心砖墙。轻质砌体（加气砖、空心砖）的握裹力、抗剪强度、长期蠕变性能根本承受不住干挂石材的悬挂荷载，时间一长锚板松动、石材脱落，整面墙砸下来不是吓人。设计阶段就要在结构图上把锚板位置标到梁、柱、剪力墙上；现场发现锚板位置在砌体上的，必须和设计沟通移位或对砌体做加固处理（增加混凝土构造柱、圈梁等）。2. 尽量避开钢筋加密区——冲击钻钻到主体钢筋、锚栓打不进去、孔位偏了再补——一次失误，整根钢筋报废，结构受力断面削弱。干挂锚板孔位一般在梁侧或柱侧，梁柱节点和箍筋加密区钢筋密集，钻头一碰钢筋就停，孔废了要重新选位；实在避不开的，必须和结构设计师沟通，移位或在该位置做局部加强。锚栓安装完成后还要做拉拔试验（一般要求设计值的 1.5 倍以上），拉拔不合格一律返工。3. 结构一定要平整——露出膨胀螺栓套筒、后埋板受力不匀容易松动。墙面凹凸差超过规范（一般是 ±4mm），后埋板拧上去就是歪的，受力点偏移，整块板几年内必出问题。处理办法：先抹灰找平至验收标准，再上锚板；锚板与基层之间还要用环氧砂浆或结构胶填实，不能留空隙。
4. 结构要有一定厚度——墙身被打穿。干挂钢架锚固点需要足够的混凝土握裹厚度（一般不小于 100mm，且锚栓植入深度不小于 10d），薄墙、空心墙、装饰墙都不能直接打膨胀螺栓。打穿了，锚栓握裹力为零，整面墙随时塌。
02 钢架部分：6 大类问题——锚栓、钢材、槽钢、角钢、焊缝、外露
钢架是干挂的骨头。骨头出问题，挂件再标准也白搭。钢架部分拆成 6 大类：

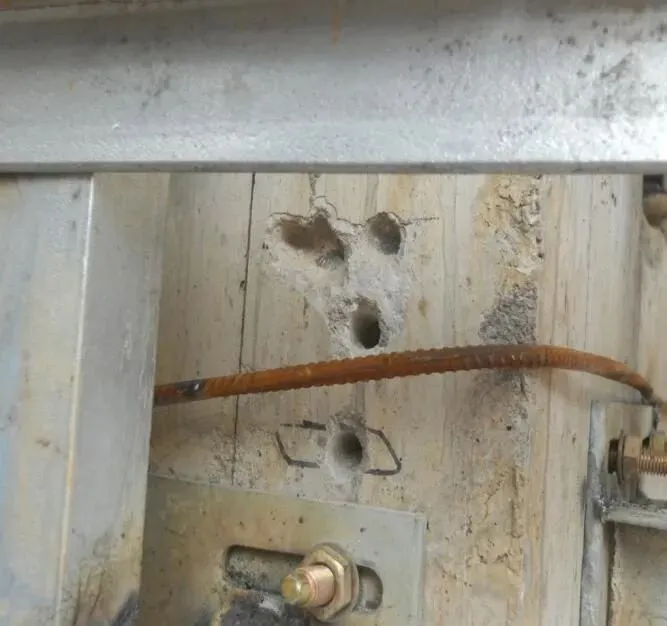

1. 锚栓安装问题（钻孔太深/太浅/太靠边/钻偏/锤击化学锚杆/垫片不足）——共 6 种典型错法。干挂锚栓孔深一般是锚栓直径的 8~10 倍，孔太深胶浪费且固化不到位；孔太浅锚栓拧不到位；孔太靠边混凝土崩边握裹力下降；化学锚杆严禁锤击安装（会破坏胶体固化结构）。锚栓垫片不足是另一个隐蔽错：膨胀螺栓垫片少了或没装，拧紧时螺栓头直接压在钢架上，受力不均且易松动。这套 PPT 把 6 种钻孔错误并列在一页上，照片就是现场拍的真实打坏的孔位，一目了然。2. 钢材加工（弯曲加工、钻孔钻偏/钻少、点焊开孔）——弯曲半径不够钢材开裂；孔位偏差大于规范（一般是 ±2mm）现场无法安装；点焊开孔直接破坏母材强度。PPT 每一种都配实景。钢材进场验收就要查材质证明书（Q235B/Q355B），复试合格才能用；加工件几何尺寸、孔位、弯曲度逐一检验，偏差超规的返工或报废。
3. 槽钢（立柱）安装——平墙身安装和侧墙面安装两种，垂直度是核心。立柱垂直度偏差超过规范（一般是 L/1000 且不大于 10mm），整面石材的垂直度跟着偏，石材分缝不均、累计误差、最终收口合不拢。立柱与主体连接通常采用后置埋板+化学锚栓，连接处要加垫片调平，垂直度用经纬仪或线锤逐根检查。4. 角钢（横梁）安装——水平度、悬挑长度。横梁水平度偏差同样不能超 L/1000；悬挑过长（一般不超过 150mm 或按设计）是干挂石材的常见安全隐患，地震或风压下悬挑端是应力集中点。横梁与立柱连接一般采用螺栓连接（不要现场随意焊接，焊接质量难保证且破坏镀锌层）。

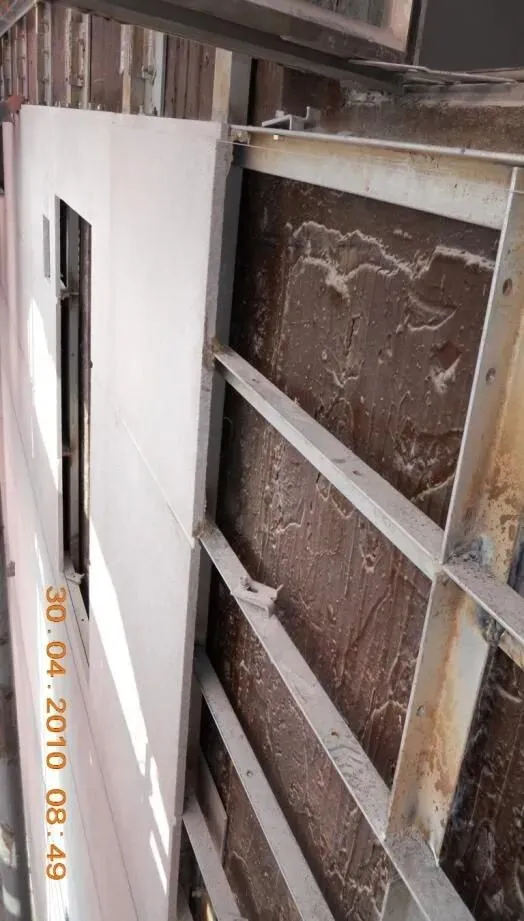

5. 钢材之间的焊缝——焊缝长度不足、焊缝质量差、焊脚高度不足、焊没清干净、防锈没做或没做好——这 5 类问题在 PPT 里被标为"常见"。干挂焊缝通常是角焊缝，焊脚高度一般不小于较薄板厚的 1.2 倍（且不小于 6mm），焊缝长度不低于设计要求。焊缝质量差（气孔、夹渣、咬肉、未焊满）后期锈蚀断裂，整面石材脱落。防锈漆没刷或没刷到位等于白干——干挂钢架在墙体与石材之间的空腔里，潮湿环境锈蚀速度比想象快得多，锈水顺着石材缝隙流到表面就是一道一道黄锈痕，擦都擦不掉。焊缝验收三关：外观（长度、焊脚、表面气孔夹渣）、无损检测（重要焊缝超声波探伤 UT 或磁粉探伤 MT，按设计比例抽检，一般不小于 20%）、防锈漆（厚度不低于设计值，漆膜均匀无漏涂）。这三关都要留影像和检测报告，归档备查——后期出事故倒查，第一份资料就是焊缝验收记录。6. 钢材外露——这是外观问题也是安全隐患。干挂钢架最终要藏在石材后面，外露意味着要么是设计没考虑收口、要么是施工顺序错了。整改办法是补做封口板或调整钢架位置。
03 石材部分：3 大类问题——挂件、胶、缺陷
石材是面子。面子出问题，业主投诉、返工成本高。这部分拆成 3 大类：

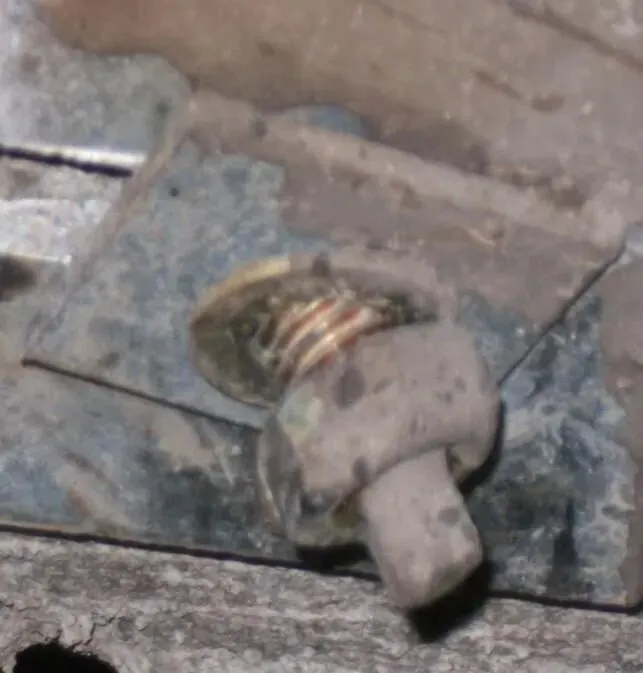

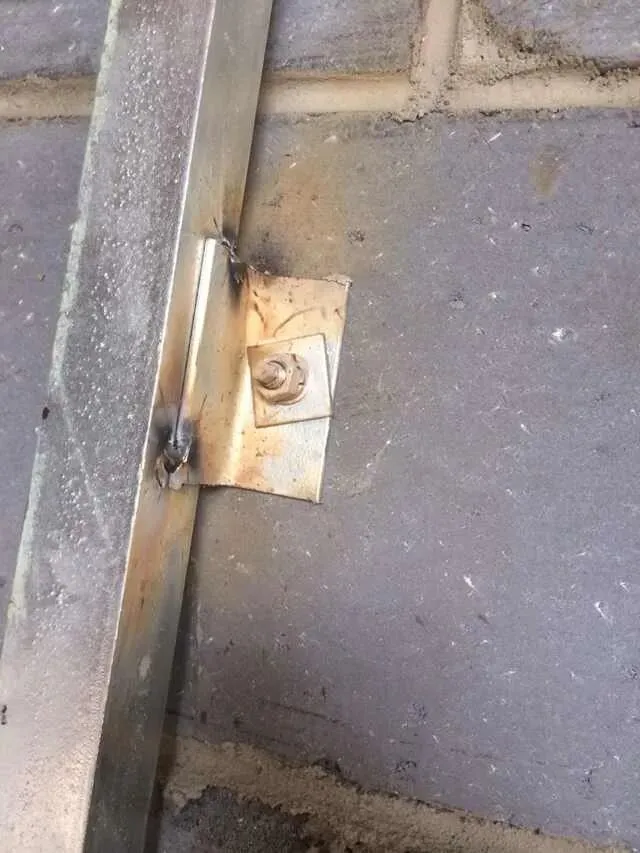

1. 挂件安装（7 个常见错法）——A 用胶粘贴、B 加垫片后螺杆不够长、C 用杂物垫挂件、D 挂件与钢材焊接、E 挂件没放平（垫片、弹簧圈也缺少）、F 挂件不足、G 挂件未勾进石材槽内。其中 A "用胶粘贴挂件"是最隐蔽的错——挂件本应机械嵌进石材开槽槽口内，只用云石胶粘上去，短期内不掉，时间一长胶老化、挂件脱落、石材下坠。E "挂件没放平"也很常见：垫片、弹簧圈没配齐，挂件受力不均，石材表面出现应力裂纹。D "挂件与钢材焊接"是更大的错——挂件与钢架焊接会因热影响区破坏挂件镀锌层，且焊接高温传到石材可能造成石材暗裂。2. 工程胶的使用（6 错）——A 云石胶代替结构胶、B 结构胶没填满、C 结构胶没调好、D 结构胶内有杂物、E 有灰尘照样打密封胶、F 有水照样打密封胶。云石胶和结构胶是两回事：云石胶是硬性胶（主要成分是不饱和聚酯树脂），用于快速定位和小修补，强度和耐久性远不如结构胶（硅酮结构密封胶或环氧结构胶）；结构胶用于挂件与石材的粘结固化，必须填满、调匀、无杂物。打胶前基层有灰、有水直接导致结构胶粘结失效——这是干挂石材后期脱落的第二大原因（第一是锚固问题）。结构胶固化需要时间（一般 24~48h 初步固化，7 天完全固化），固化期内不能扰动挂件，更不能在打胶面外力撞击。3. 石材缺陷（6 类）——A 板背挂件位破损、B 板面挂件位破损、C 板材暗裂、D 板拼线条或小线条拼大线条、E 装饰面没处理好、F 石材分缝。石材进场验收就要逐块检查，板背/板面挂件位破损的、板材暗裂的（小裂、隐裂肉眼难发现，需要在强光下斜照检查）、拼缝线条用小条拼接大条（接缝多、易开裂、观感差）的，一律退场。干挂石材的装饰面（光面、烧面、荔枝面）要按设计要求加工，烧面不均匀、荔枝面颗粒不均在阳光下一眼就能看出来。石材分缝宽度按设计（一般 6~10mm），分缝不均直接观感报废。这 6 类问题里有 3 类（A/B/C）属于石材本身缺陷，可以通过进场验收拦住；另外 3 类（D/E/F）属于现场加工和安装问题，需要在加工单和安装交底里重点控制。
外观检查分级标准（A/B/C 类）也在 PPT 里单独列了一页：A 类为重要部位（主立面、正门入口、主门楼、主阳台、大厅窗侧），近距离（3m 以内）检查判断；B 类为主要部位（各个大面和立面），远距离（3~12m）检查判断；C 类为次要部位（不显眼的收口部位）。这个分级直接对应验收严格程度——A 类不合格必须返工，B 类基本合格可微修，C 类一般合格即可。验收时按部位对照图纸标注 A/B/C，再按对应距离检查，每一处都要留验收记录和照片备查。
04 安全文明部分：5 大类——脚手架、用电、成品污染、自我污染、污染破损
干挂石材施工高度大、动火多、材料重，安全事故出一次就是大事。PPT 把安全文明拆成 5 大类：

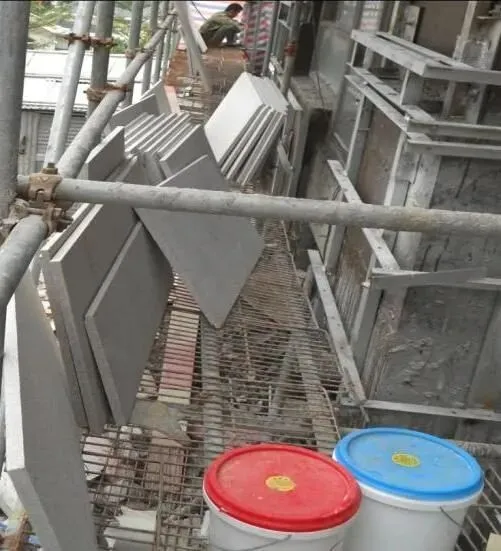

1. 脚手架安全——自身质量、超载使用、垃圾堆积。图9｜脚手架走道板上大量堆放石材面板与油漆桶，严重超载脚手架上堆大量石材面板+油漆桶+杂物是现场最常见、也是最危险的违规。石材单块 50~100kg，堆十几块就是 1~2 吨，脚手架设计荷载根本承受不住。加上油漆桶、铁件、碎砖，动载变荷载，脚手架垮塌事故频发。PPT 现场照片里，脚手架走道板上堆满了石材板和油漆桶，工人就在上面作业——这种照片任何一个安全员看到都要立即停工整改。脚手架搭设要按专项方案，立杆间距、扫地杆、剪刀撑、连墙件逐一检查，验收合格挂牌才能使用；使用中还要定期巡检，发现变形、松动、超载立即停止作业。2. 用电安全——线路没有保护（电线直接搭在钢架上、无套管、无接地）、夜间施工照明不足。干挂现场潮湿、钢材多，电线裸露极易漏电伤人。所有临时用电必须按 TN-S 系统布设（三相五线），漏电保护器灵敏有效，电箱上锁由专职电工管理。
3. 成品被污染——钢架被上面砌砖、抹灰、装窗污染；石材被上面砌砖、抹灰、洗墙污染。干挂施工顺序一般是自上而下：上层结构完成→下层干挂→再下层。如果上层还在砌砖抹灰，下层干挂先做了，上层的水泥砂浆、腻子粉、洗墙水全落到下层干挂好的石材上——污染了就要清洗，清洗又要花人工和药水，关键是很多石材（特别是烧面、荔枝面）一旦被水泥污染是洗不干净的。正确做法是上层层间完成后再做下层干挂，或做好上层落水防护（接水簸箕、挡水板）。
4. 施工自我污染——烧焊污染（焊渣、焊剂溅到石材上）、加工污染（切割粉尘、冷却水）、结构胶污染（多余的胶溢到石材表面）。施工过程中成品保护意识薄弱，自损严重。焊接时要用接火斗（接焊渣），石材面要铺防护薄膜；打胶要在挂件槽口内填实，外溢胶及时用专用清洁剂擦净（结构胶固化后基本擦不掉）。
5. 污染破损其它成品——干挂施工中钢架吊装、石材搬运、焊渣掉落砸坏或污染相邻已完工的幕墙、门窗、栏杆、地坪。成品保护方案要提前编制，警示标识、防护薄膜全覆盖；相邻作业面要错时施工，避免交叉污染。高处作业还必须配齐五件套：安全帽、安全带（高挂低用）、防护栏、防护网、警示带；干挂施工高度超过 2m 算高处作业，超过 5m 必须编制专项方案并报监理审批。石材搬运优先采用机械吊装（电动葫芦、小型吊车），人工搬运只允许单层、短距离，并佩戴防砸鞋和防护手套——石材砸脚事故每年都有，断趾、骨折屡见不鲜。
05 干挂石材验收清单（一张图打印贴项目部）
讲义虽然没有单独的"验收清单"页，但把每个问题都对应到了验收点。我整理一份日常班前点检清单（18 项核心检查点）：①锚板位置是否在梁柱上；②锚板位置是否避开钢筋加密区；③基层平整度是否合格；④基层厚度是否足够；⑤锚栓孔深是否达标；⑥锚栓孔位是否偏；⑦化学锚栓是否锤击安装；⑧垫片是否齐全；⑨钢材材质证明书是否齐全；⑩钢材加工偏差是否超规；⑪立柱垂直度是否合格；⑫横梁水平度是否合格；⑬悬挑长度是否超规；⑭焊缝长度/焊脚高度是否达标；⑮焊缝质量是否合格；⑯防锈漆是否到位；⑰挂件是否机械嵌槽；⑱结构胶是否填满且无杂物。把这 18 项打印出来贴项目部墙上，每天班前点一遍，比任何口号都管用。
干挂石材施工的 5 个常见误区（实战中常被忽视）
误区一："石材厚=安全"——很多项目部觉得石材越厚越结实，其实干挂石材厚度一般 25~30mm 即可，过厚（>40mm）自重荷载加大，钢架、锚固都要加强，成本陡增而收益有限；过薄（<20mm）抗冲击差、挂件嵌槽深度不够、易断裂。误区二："挂件越密越好"——挂件间距按设计（一般横向间距 ≤ 600mm，竖向每块石材至少 2 个挂件），多余挂件反而在石材上多开槽、削弱石材强度，且多花成本。误区三："结构胶越多越粘得牢"——结构胶固化需要接触面干净、厚度适中（一般 3~5mm），胶层太厚反而固化不彻底、应力集中；填胶要饱满但不过量。误区四："焊缝拍个照就行"——干挂焊缝要做外观检查（焊缝长度、焊脚高度、表面气孔夹渣）、无损检测（重要部位超声波或磁粉探伤）、防锈漆厚度检测（一般不低于设计值），三道关都要留记录。误区五："干挂石材不用养"——干挂石材 3~6 个月要巡检一次，重点查：挂件松动、胶体老化、钢架锈蚀、石材裂纹、密封胶脱开。发现问题及时整改，否则小问题变大问题、变大问题出事故。关于这套 PPT 的 4 个使用建议
① 不要只看图不看字——每张图配的标题和说明文字才是问题的核心描述，光看照片记不住要点。② 按部门分册学习——技术部重点看主体/钢架部分，物资部重点看石材部分（验收标准），安全部重点看安全文明部分。③ 用作新员工入职培训图册——47 页按 4 部分拆 4 次培训课，每次 1.5 小时，正好一个月消化完。④ 配合规范条文使用——PPT 列的是"问题与后果"，配合《金属与石材幕墙工程技术规范》JGJ 133、《干挂饰面石材及其金属挂件》JC 830 等规范条文，把"为什么不能这样"和"规范要求是什么"对照着看，理解更深。
干挂石材施工是一项"看起来简单、做起来全是坑"的活。从锚板位置到脚手架清理，每一步的疏忽都可能演变成后期的脱落事故。这套 47 页 PPT 不是教学课件，更像是一份"现场事故图鉴"——把别人踩过的坑整理出来，让你少踩一次。下次再去干挂石材工地，先把这份 PPT 在脑子里过一遍，再去现场对照检查，能省下的不只是返工成本，更是那份"石材砸下来砸到人"的沉重后果。建议收藏转发给你身边做幕墙、做外装、做监理的工程朋友，多一个人看到，就少一次事故。
这份 47 页 PPT 适合谁用：①做石材干挂的项目技术员/技术负责人——直接对照每张图检查施工现状；②监理/第三方——把这份打印出来贴项目部墙上，每一张图就是一个验收点；③甲方管现场的——不用懂技术也能看懂每张照片里的问题在哪；④新入职的工程人——比规范好读 100 倍的入门图解，看完一遍就明白干挂石材有多少坑；⑤做石材干挂方案/标书——18 大类问题正好对应方案里的"质量保证措施"和"常见质量通病防治"章节。从主体锚板位置，到锚栓钻孔，到焊缝质量，到挂件用胶，到脚手架超载——一份资料就把干挂石材从设计、施工、验收到安全管理的全链条常见问题闭环讲清楚，看一遍胜读十年书。
这套 PPT 最难得的两个地方：第一是"问题—后果"的现场实拍对照，比任何文字描述都直观；第二是把主体、钢架、石材、安全四个维度的常见问题系统归类，市面上零散的资料要么只讲规范条文、要么只发几张事故照片，没有一套能像这份一样把"施工全流程的常见坑"成册整理。最后一句：石材干挂不是装上去就完事，是 5 年、10 年要扛得住风吹日晒地震的——这份 PPT 里的每一张照片，都是别人的血泪教训，下载下来多看几遍，比出一次事故省下的钱多得多。
