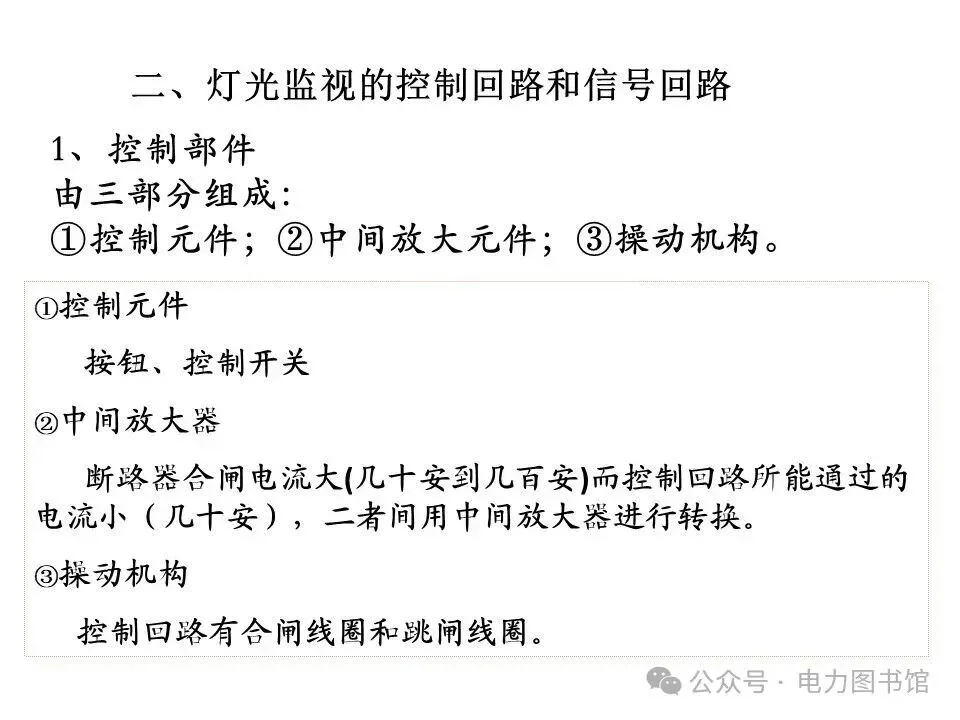

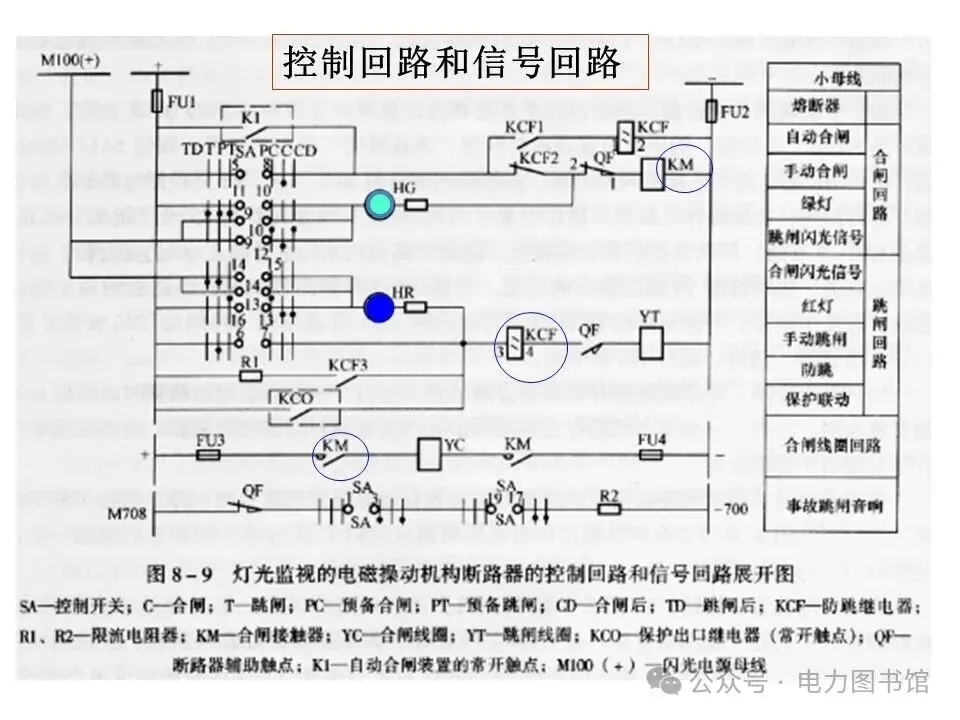

1、控制部件

由三部分组成：

①控制元件；②中间放大元件；③操动机构。

①控制元件

按钮、控制开关

②中间放大器

断路器合闸电流大(几十安到几百安)而控制回路所能通过的电流小（几十安），二者间用中间放大器进行转换。

③操动机构

控制回路有合闸线圈和跳闸线圈。

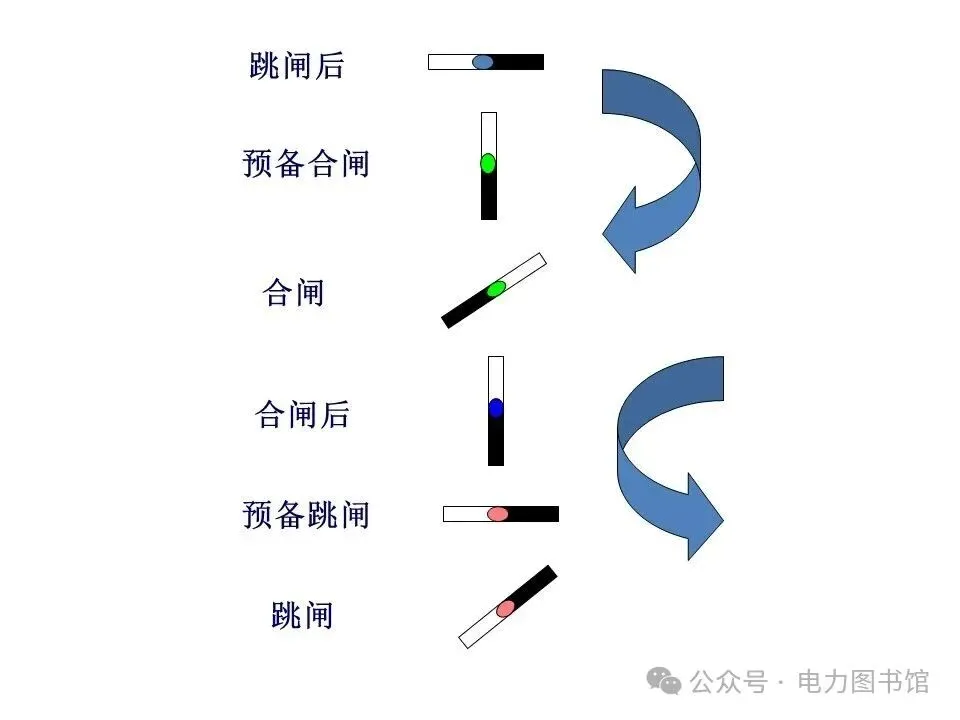

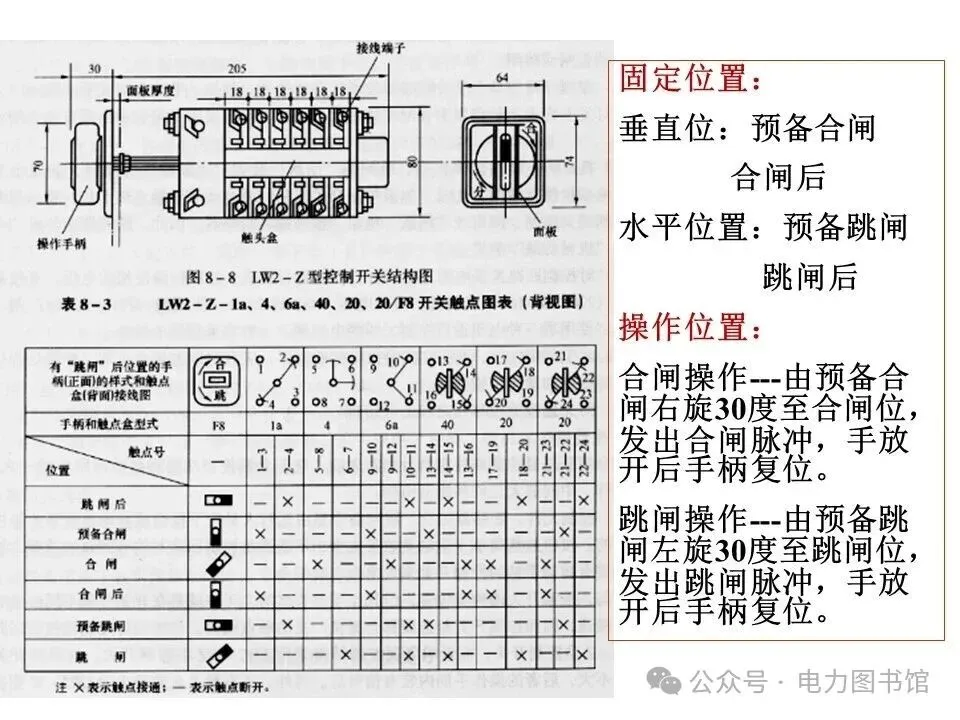

固定位置：

垂直位：预备合闸

合闸后

水平位置：预备跳闸

跳闸后

操作位置：

合闸操作---由预备合闸右旋30度至合闸位，发出合闸脉冲，手放开后手柄复位。

跳闸操作---由预备跳闸左旋30度至跳闸位，发出跳闸脉冲，手放开后手柄复位。

手动合闸

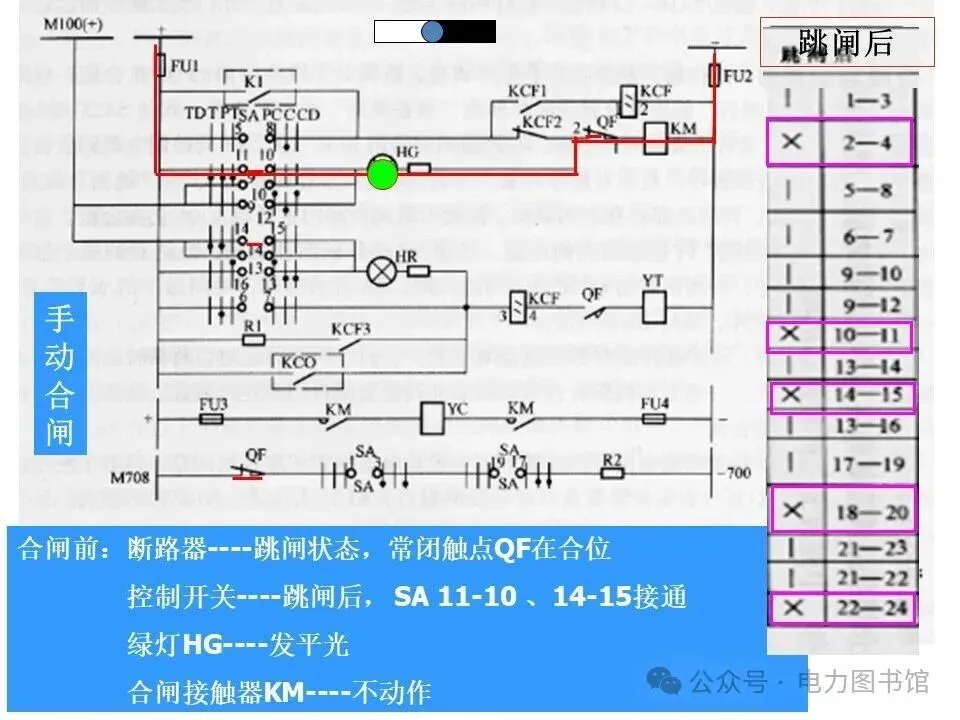

合闸前：

断路器----跳闸状态，常闭触点QF在合位

控制开关----跳闸后，SA11-10、14-15接通

绿灯HG----发平光

合闸接触器KM----不动作

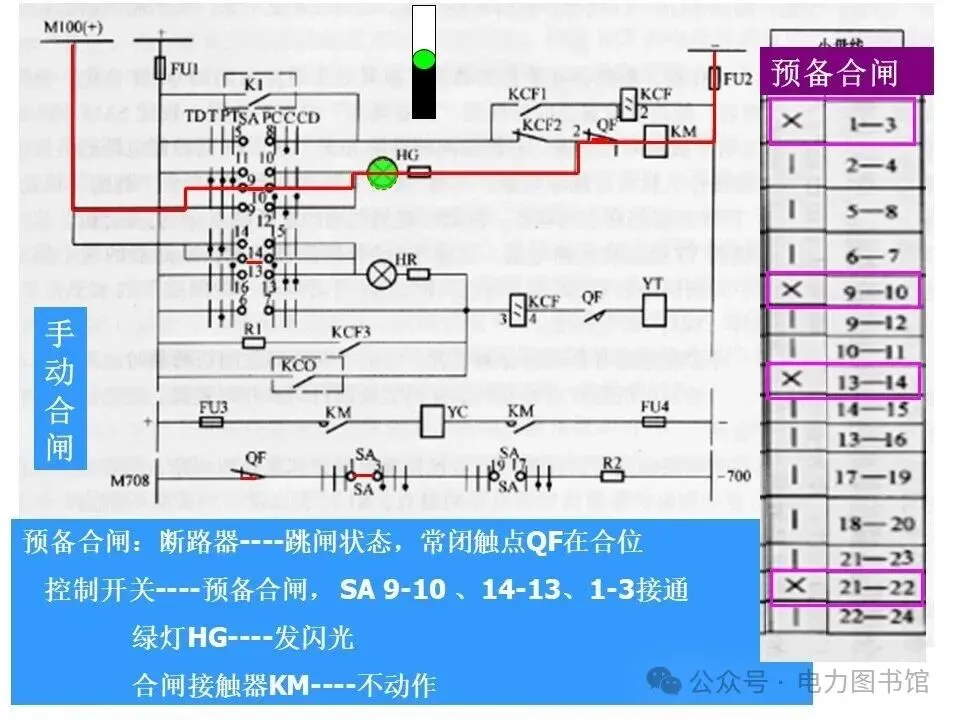

预备合闸：断路器----跳闸状态，常闭触点QF在合位

控制开关----预备合闸， SA 9-10 、14-13、1-3接通

绿灯HG----发闪光

合闸接触器KM----不动作

手动合闸

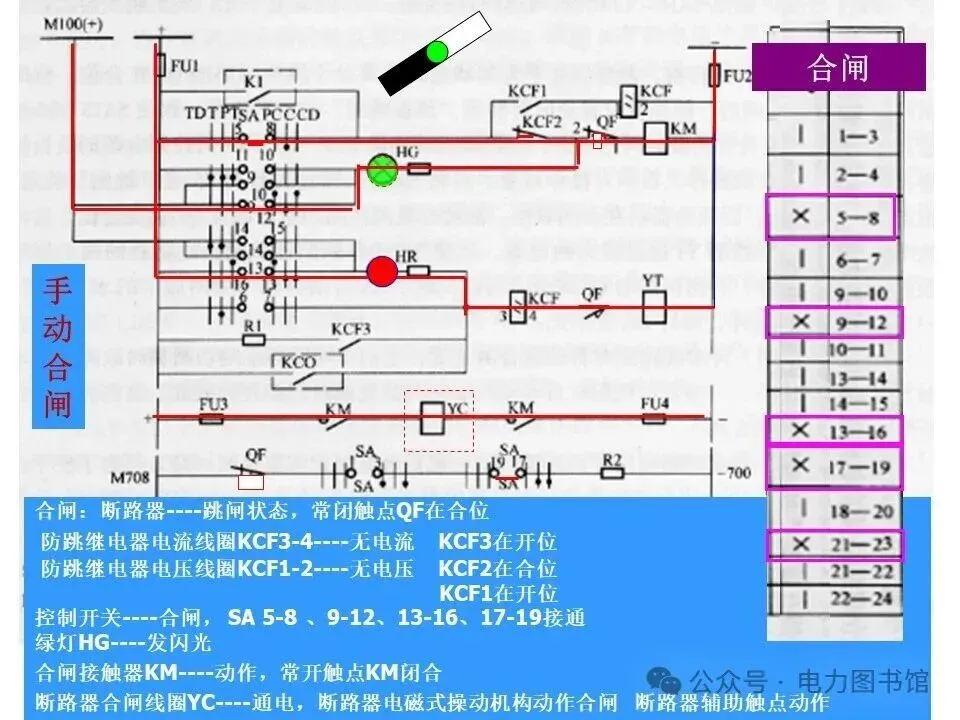

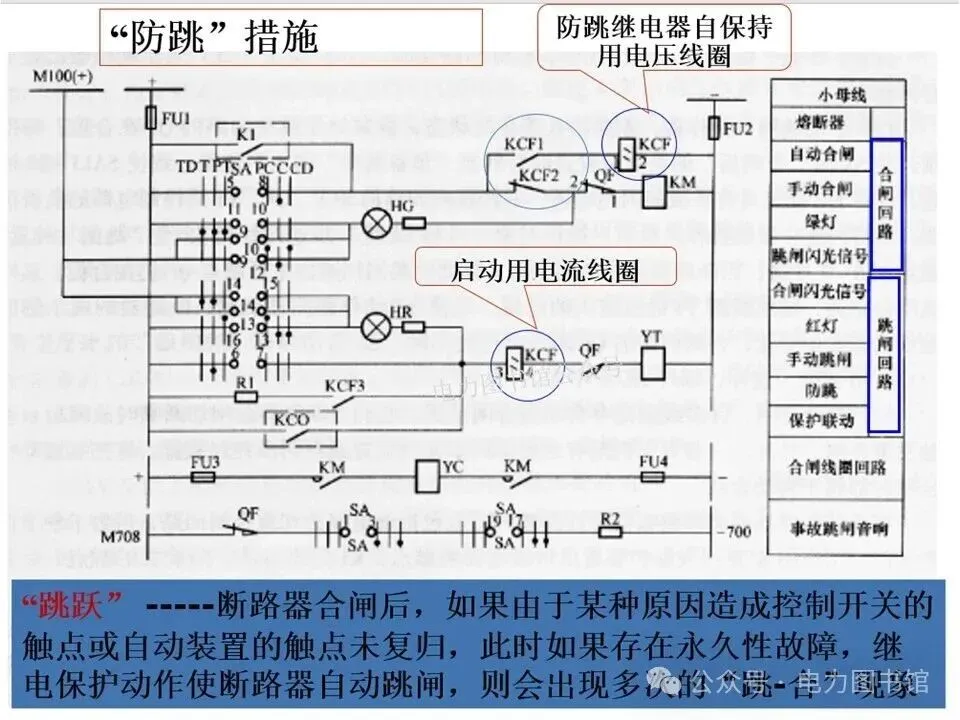

合闸：断路器----跳闸状态，常闭触点QF在合位

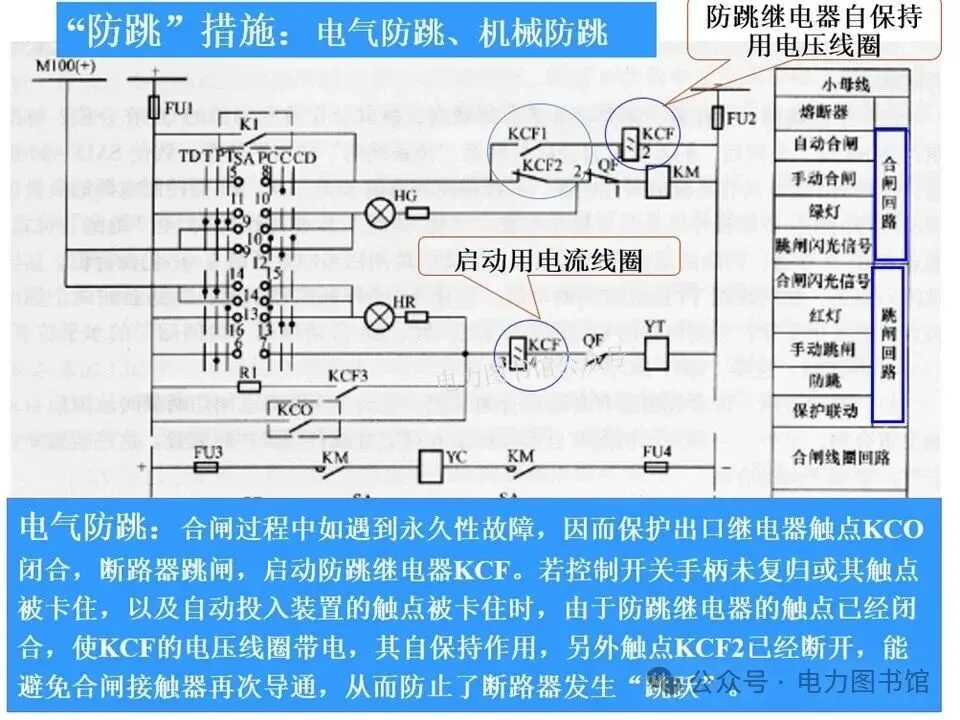

防跳继电器电流线圈KCF3-4----无电流    KCF3在开位

防跳继电器电压线圈KCF1-2----无电压    KCF2在合位

                                                           KCF1在开位

控制开关----合闸， SA 5-8 、9-12、13-16、17-19接通

绿灯HG----发闪光

合闸接触器KM----动作，常开触点KM闭合

断路器合闸线圈YC----通电，断路器电磁式操动机构动作合闸   断路器辅助触点动作

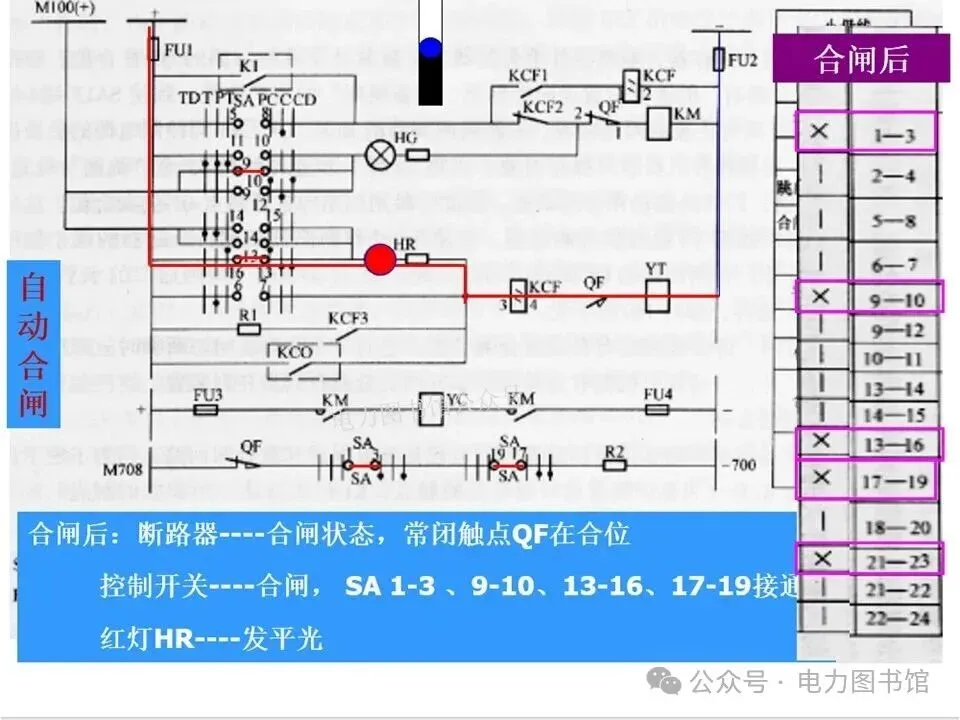

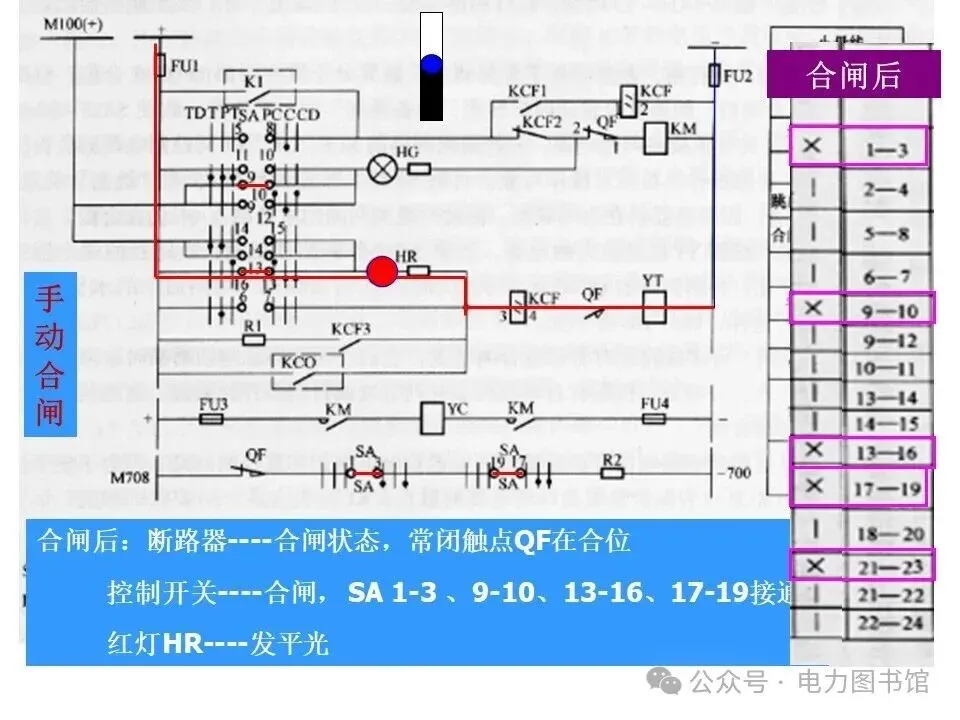

合闸后：

断路器----合闸状态，常闭触点QF在合位

控制开关----合闸，SA1-3、9-10、13-16、17-19接通

红灯HR----发平光

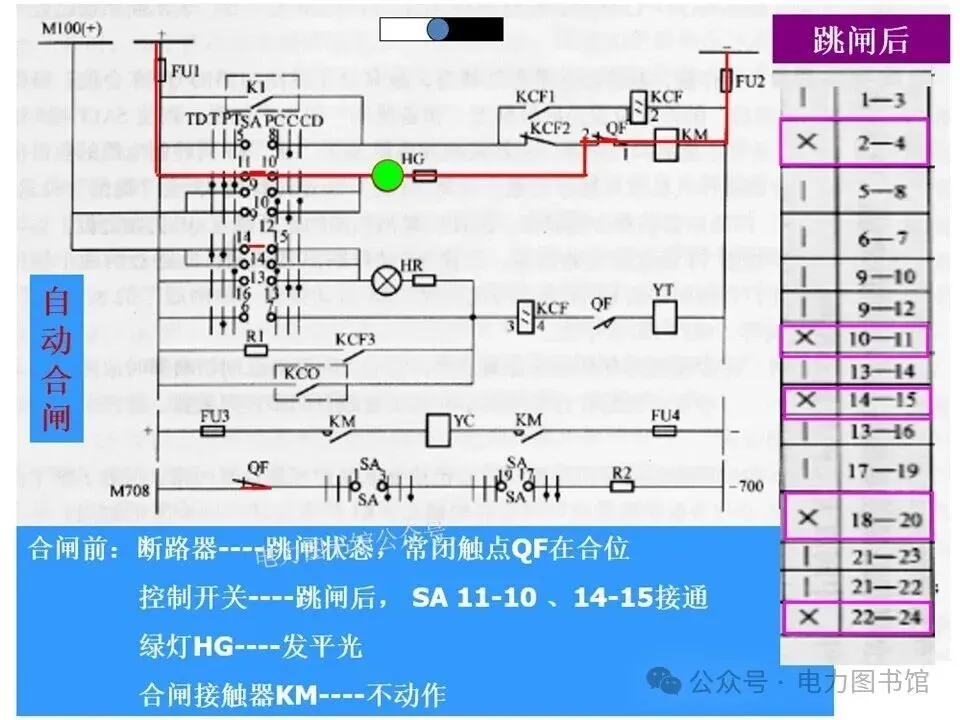

合闸前：断路器-—跳闸状态，常闭触点QF在合位

控制开关----跳闸后，SA11-10、14-15接通

绿灯HG----发平光

合闸接触器KM----不动作

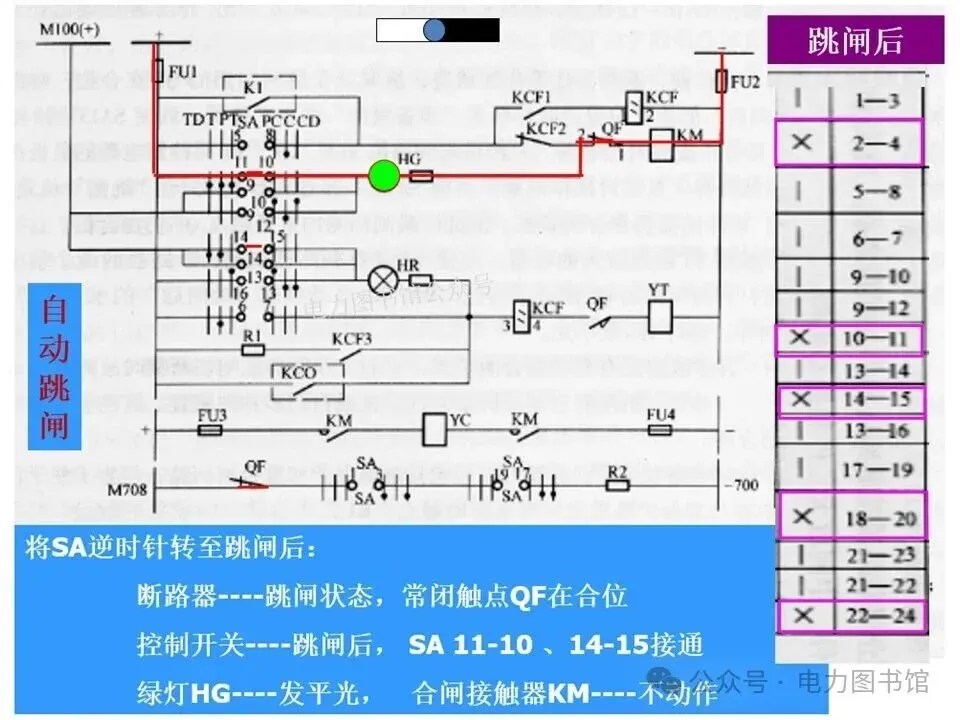

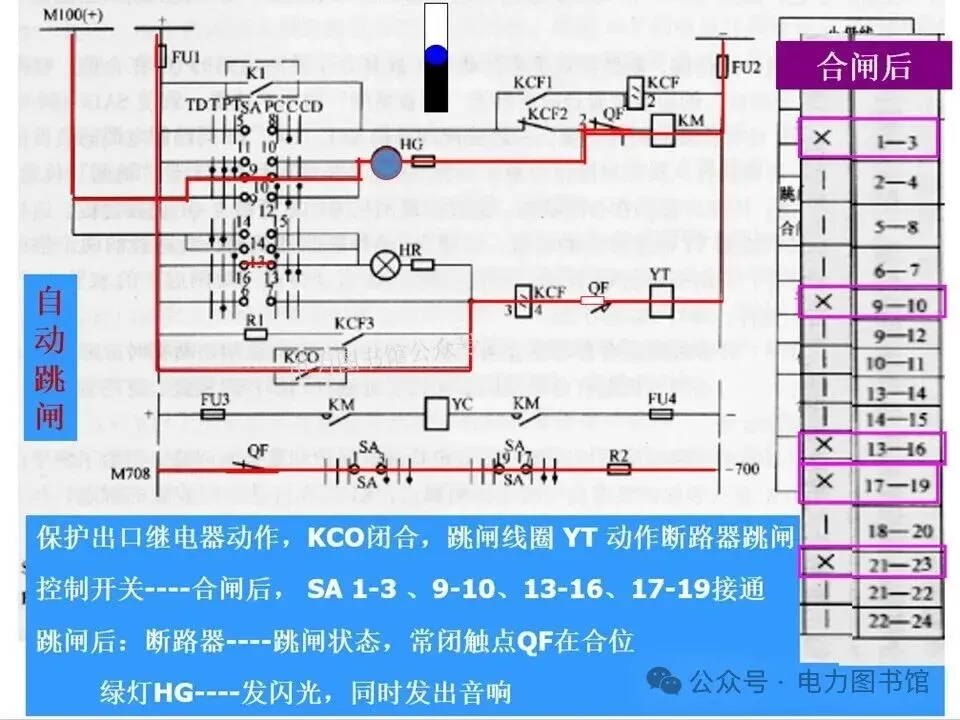

保护出口继电器动作，KCO闭合，跳闸线圈YT动作断路器跳闸

控制开关----合闸后，SA1-3、9-10、13-16、17-19接通

跳闸后：断路器--—-跳闸状态，常闭触点QF在合位

绿灯HG----发闪光，同时发出音响
