做电力电子EMI时，很多人第一反应是：加共模电感、加Y电容、缩短线缆、加屏蔽。但实际调试中常会遇到一种很“反直觉”的情况：滤波器加了，线缆也改了，辐射EMI却还是下不来；甚至只是PCB上某段地的走法变了，测试结果就能差十几dB。
这背后的关键，往往不是某一个器件，而是我们最容易默认“理想”的地方——PCB Ground，地。 “功率变换器中由PCB接地引起的辐射EMI分析与抑制” 这份讲义。会把相关问题给你讲透：
为什么PCB地阻抗会把差模开关电流转化为共模辐射？为什么反激、正激、LLC等拓扑中关键地路径不同？为什么有时真正辐射的不是线缆，而是PCB地平面本身（后台私信获取完整PDF）……

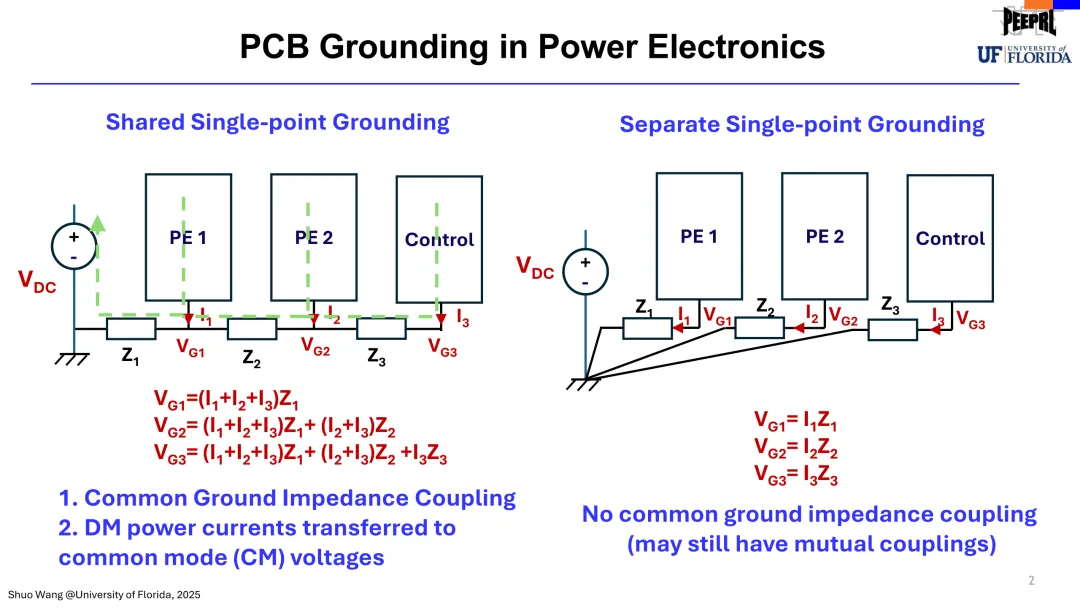

多点共地、单点共地、分离接地的差异，本质都是“地阻抗是否会把电流耦合成电压”。一旦共地路径有阻抗，差模电流就会被转换成共模电压，最后驱动线缆辐射。

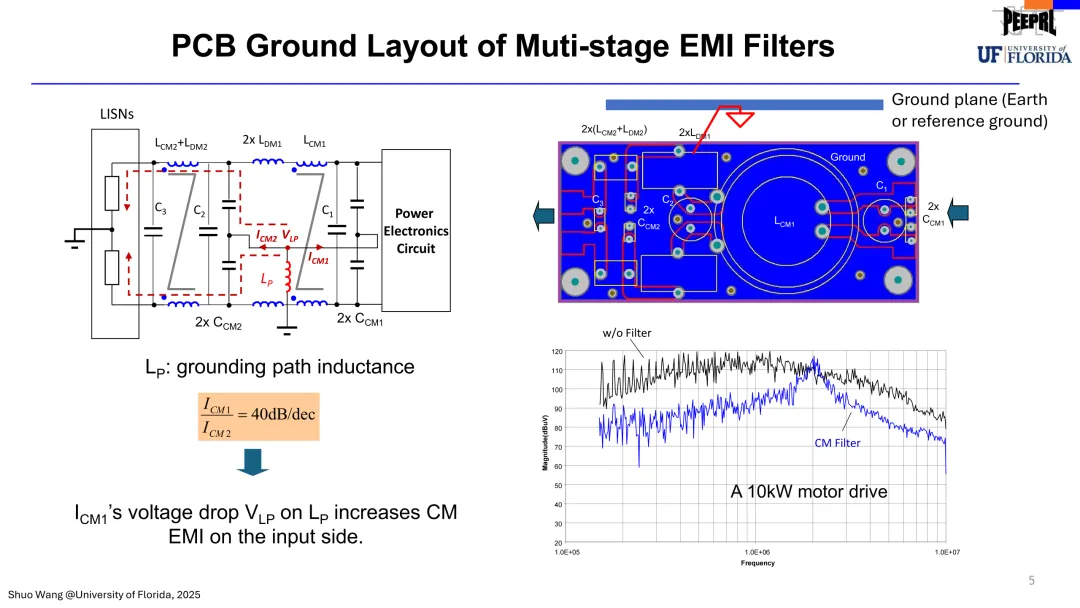

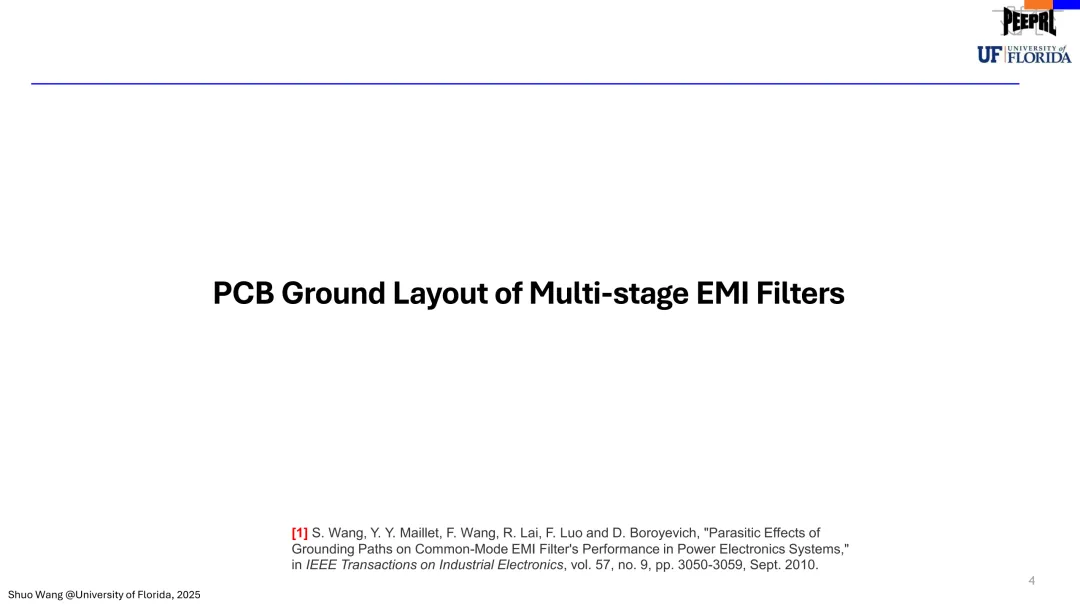

多级 EMI 滤波器的 PCB 地布局。重点不是电容、电感本身，而是它们的接地方式会不会把滤波器“变成新的噪声通道”。
等效电路：地线越长、回路越大，地阻抗越明显。CM 电容若共用地回路，滤波电流在地上产生压降，反而把输入侧的共模噪声抬高。

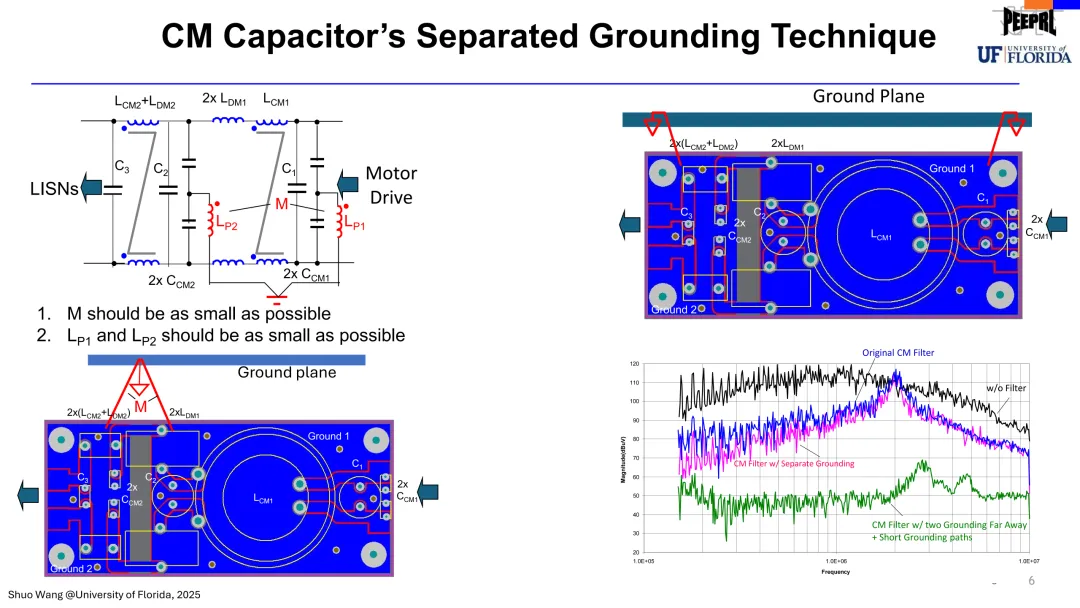

改进思路：把 CM 电容做分离接地，并尽量拉近接地回路。目标是减小地线耦合，让滤波器真正只“滤波”，而不是“造噪”。

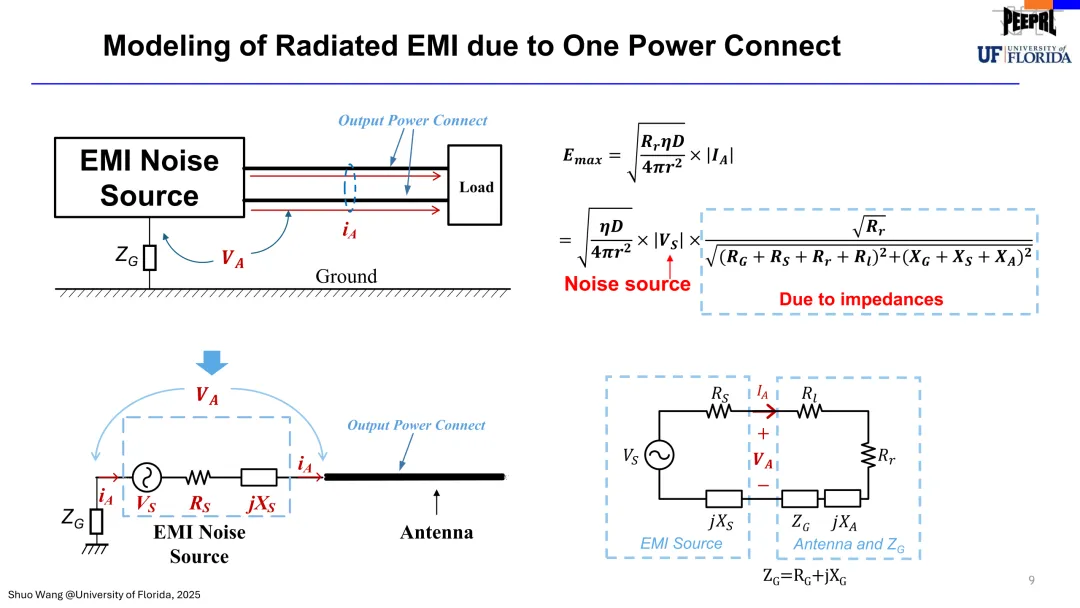

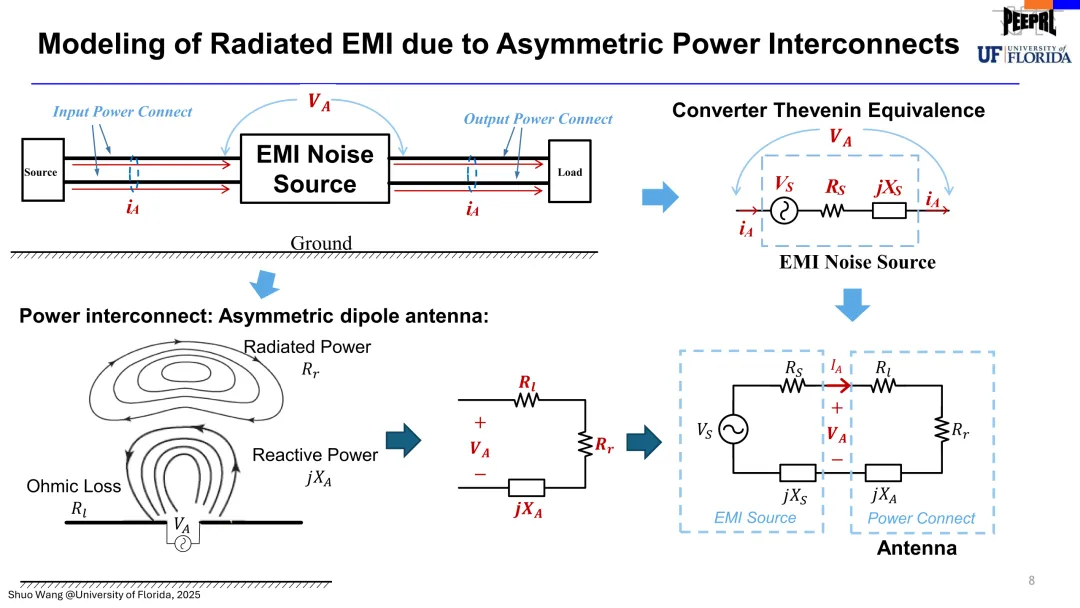

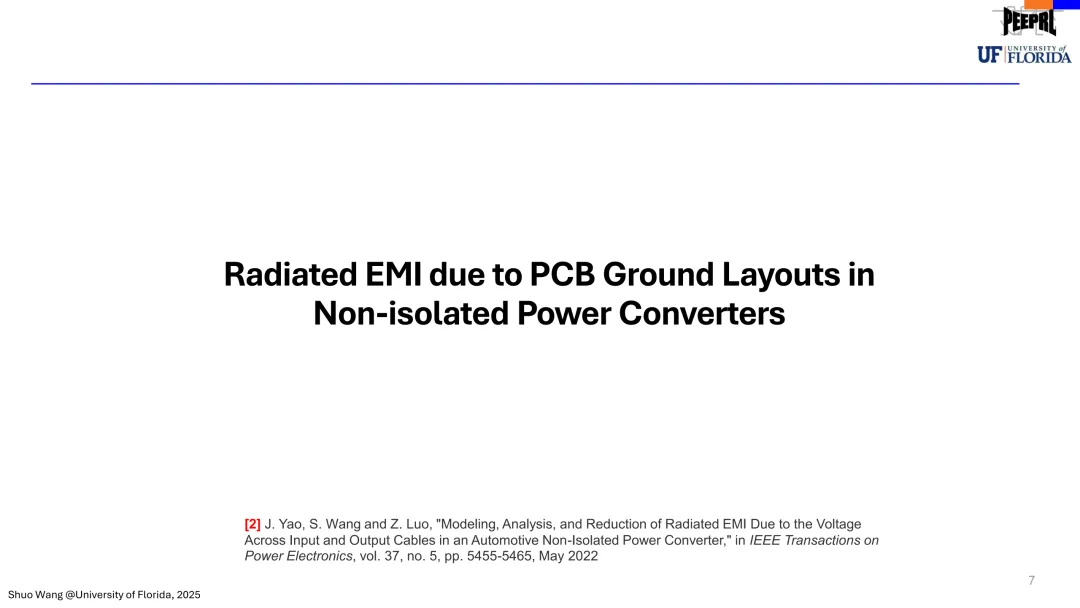

用天线等效解释：电源连接线本身就可能成为非对称偶极子天线。只要电压不平衡，线缆就会把能量辐射出去。

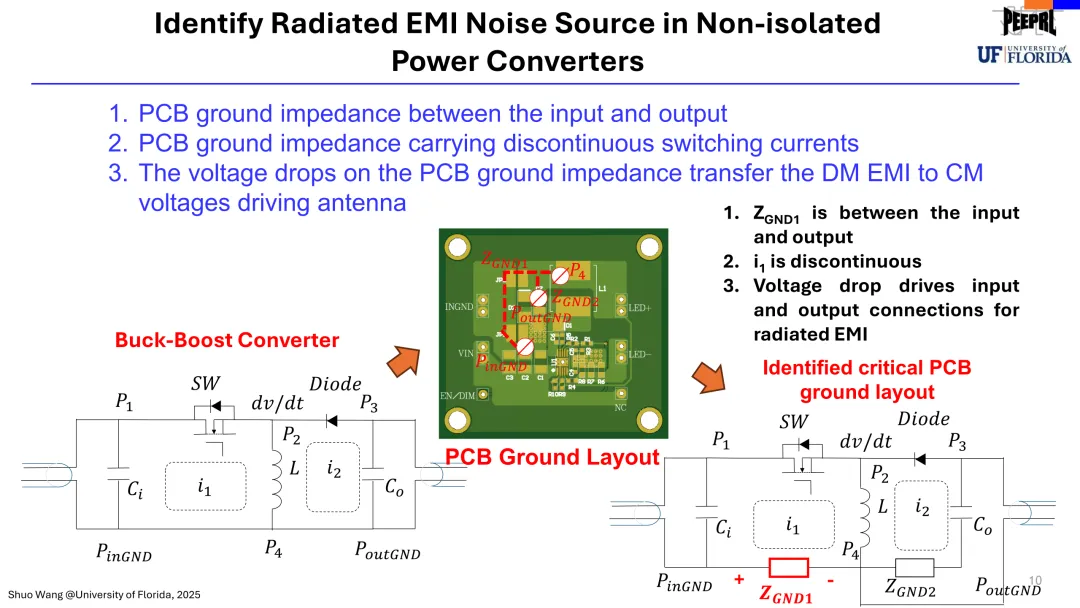

非隔离变换器里真正的噪声源：PCB 地阻抗、开关电流的脉动，以及差模噪声被转换成共模电压后驱动线缆辐射。

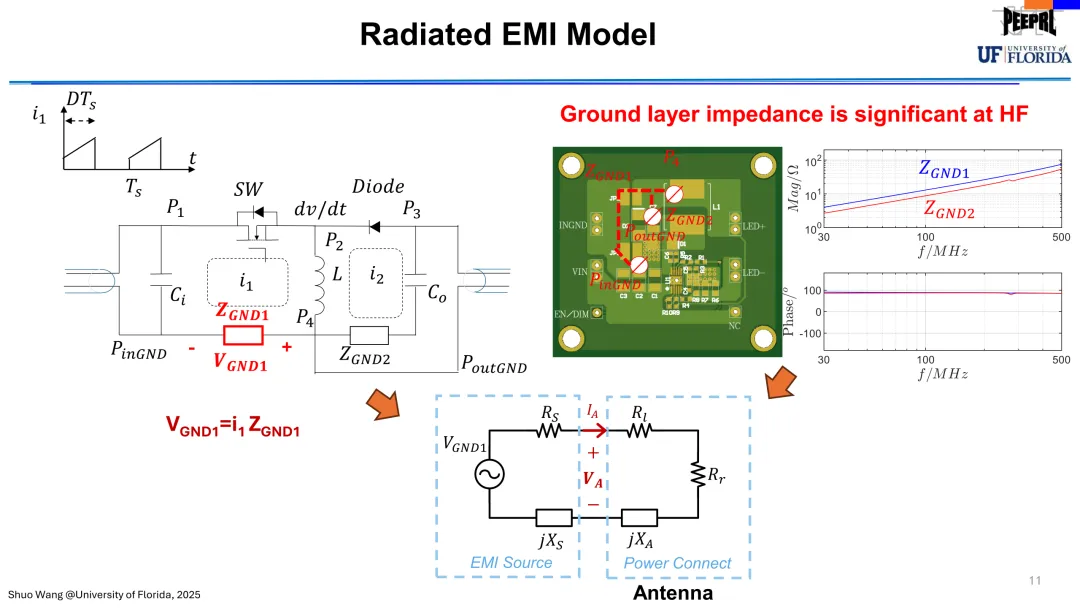

建立辐射模型：高频下地平面不是理想零阻抗，开关瞬态电流流过地层会形成明显压降，这个压降就是辐射激励电压。

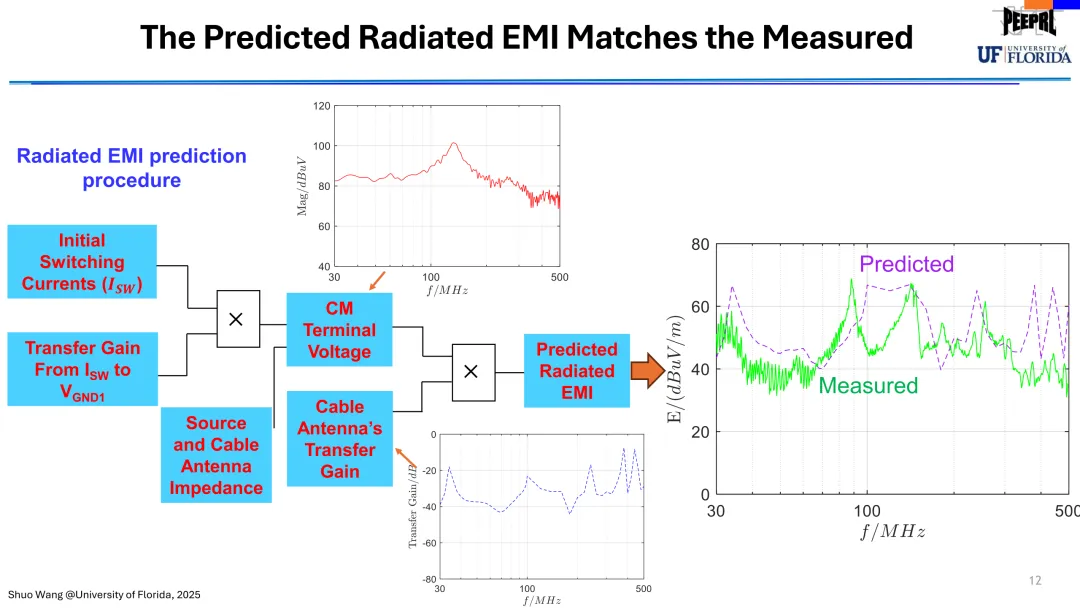

模型和实测能对上。说明只要抓住“开关电流 -> 地压降 -> 线缆辐射”这条链路，就能较准确预测 EMI。

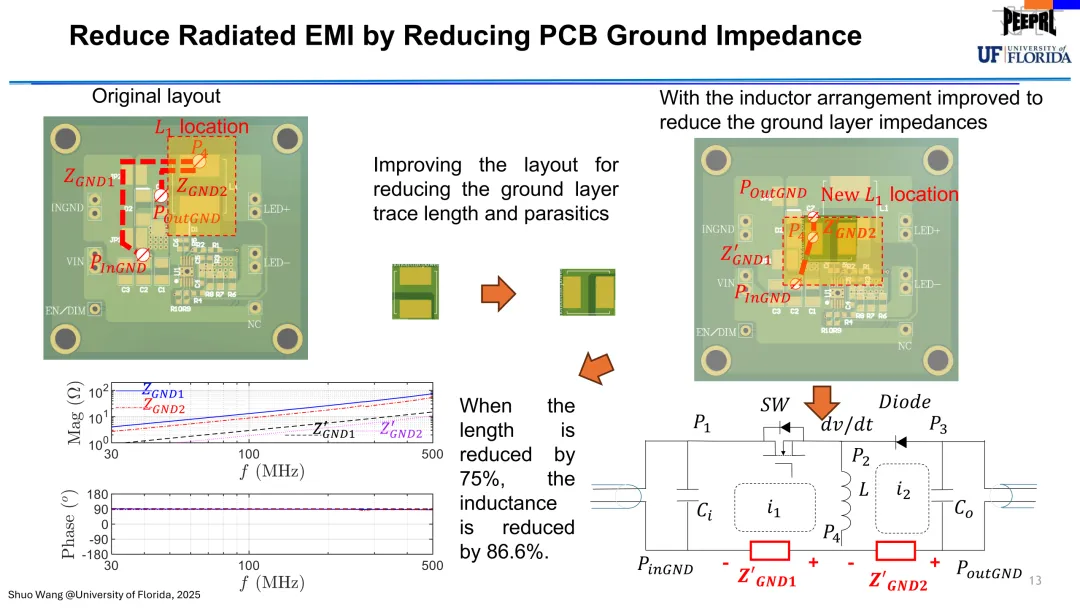

最直接的抑制方法：降低 PCB 地阻抗。比如优化电感摆放、缩短地线长度，都是为了减少寄生电感

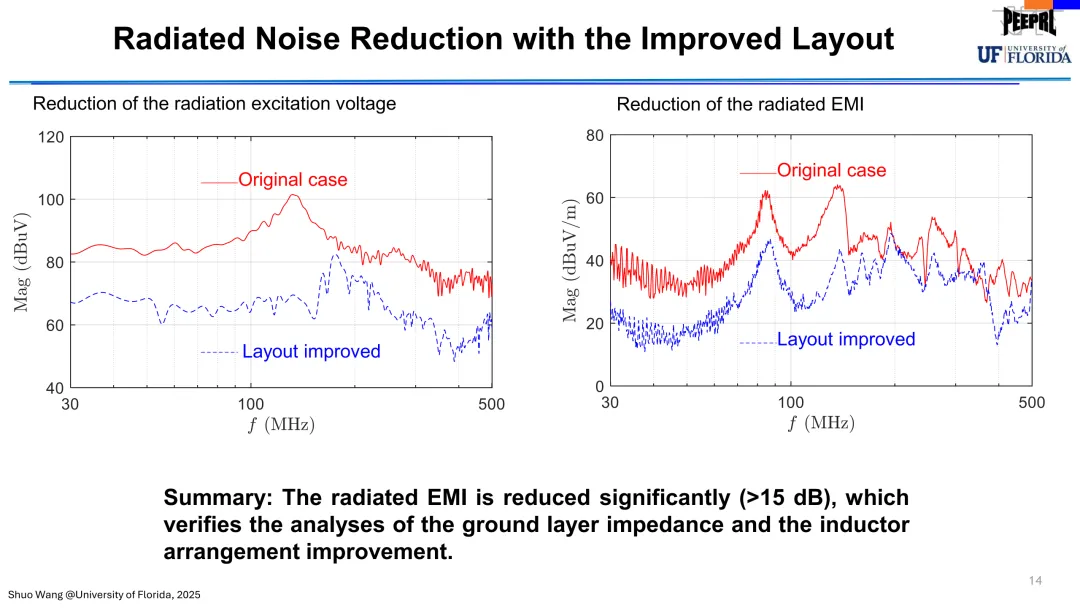

优化后的结果：当地路径缩短后，电感明显下降，辐射激励电压也同步下降，最终 EMI 可降低 15 dB 以上。
事实证明，辐射 EMI 的关键不是“有没有滤波器”，而是“滤波器和功率回路的地布局是否合理”。

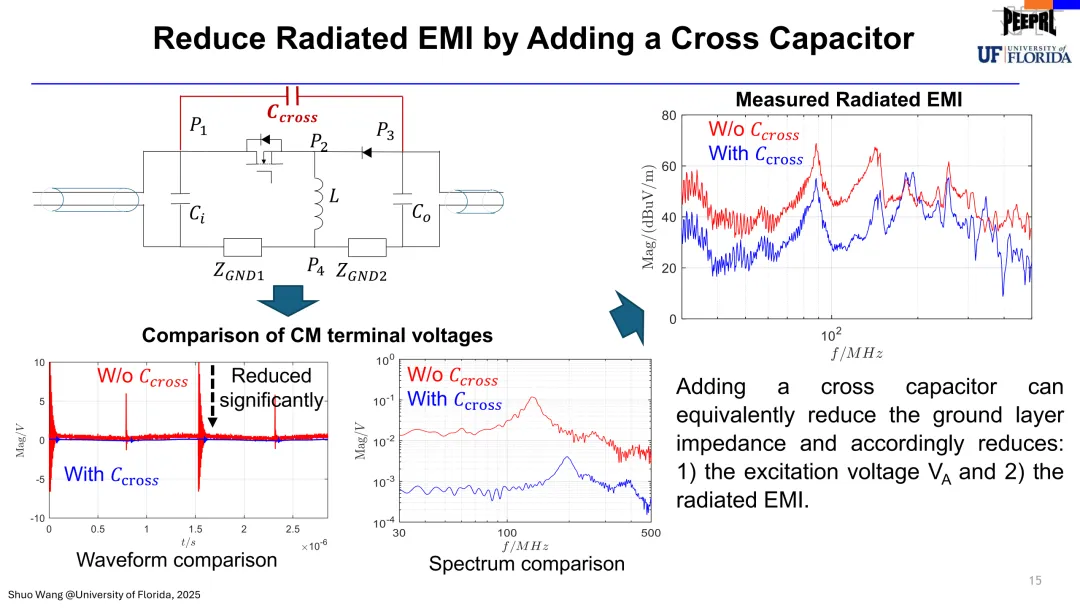

跨接电容等效旁路部分地阻抗，降低激励电压VA，从而同时削弱电压波形和辐射谱。

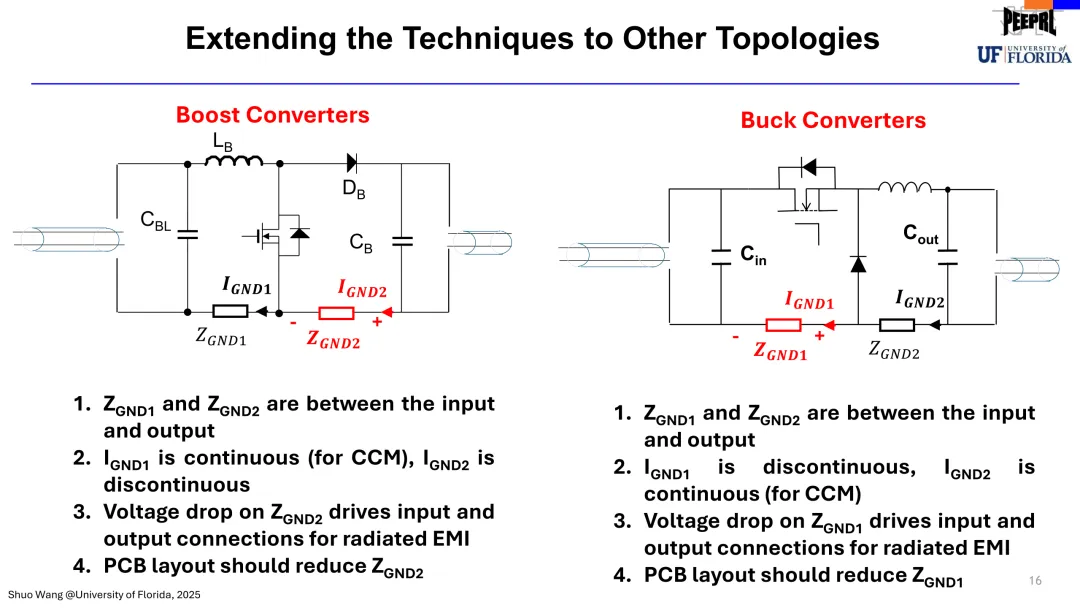

不同拓扑只需找出“哪段地阻抗承载断续电流”；要优先减小那一段地阻抗，思路可迁移。

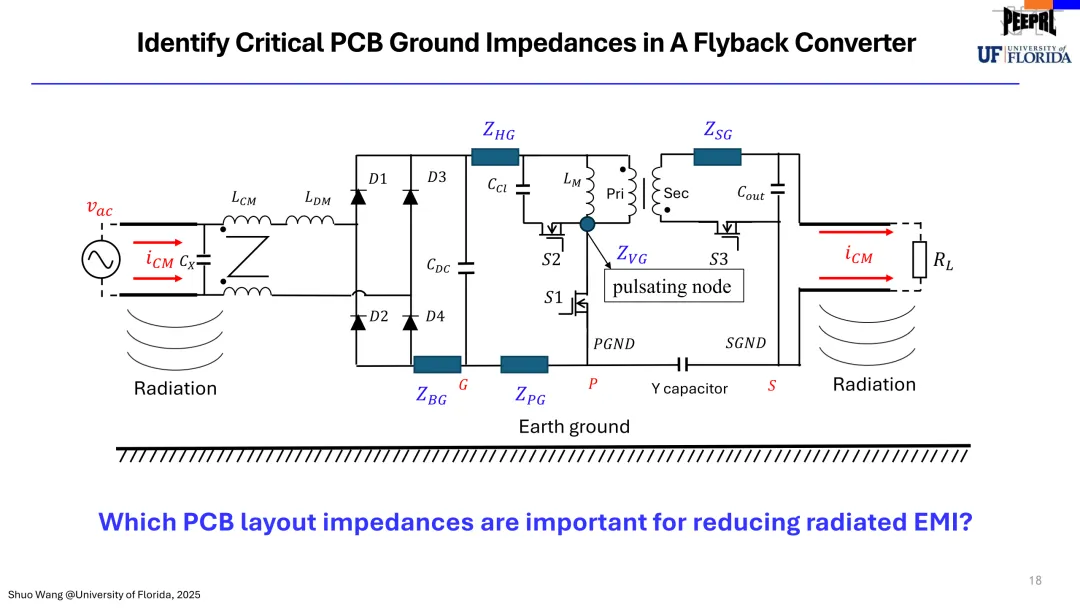

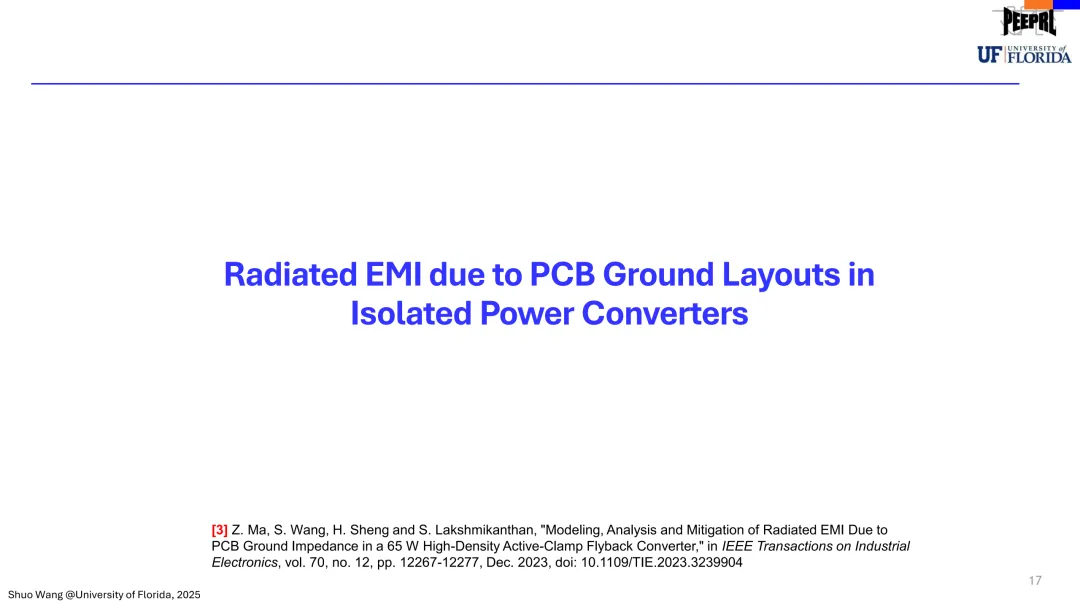

在反激变换器中，需要判断哪些PCB地阻抗对辐射EMI最关键。初级地、次级地、Y电容回路和变压器寄生电容共同决定共模电流与辐射激励

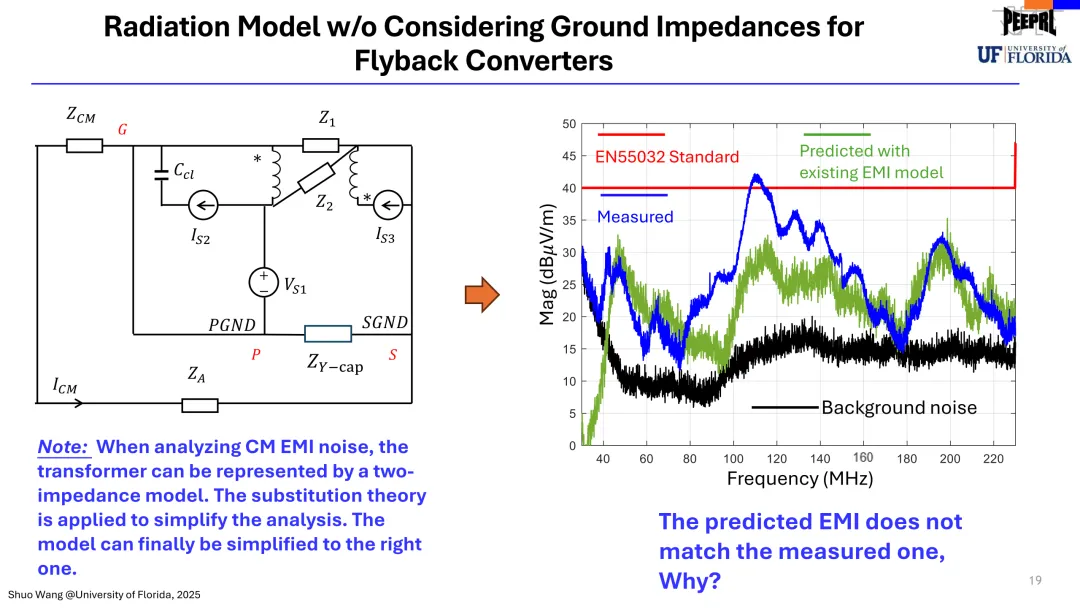

若反激变换器的辐射模型不考虑PCB地阻抗，预测结果与实测不匹配。这说明传统共模模型不完整，必须把关键地阻抗纳入等效电路。

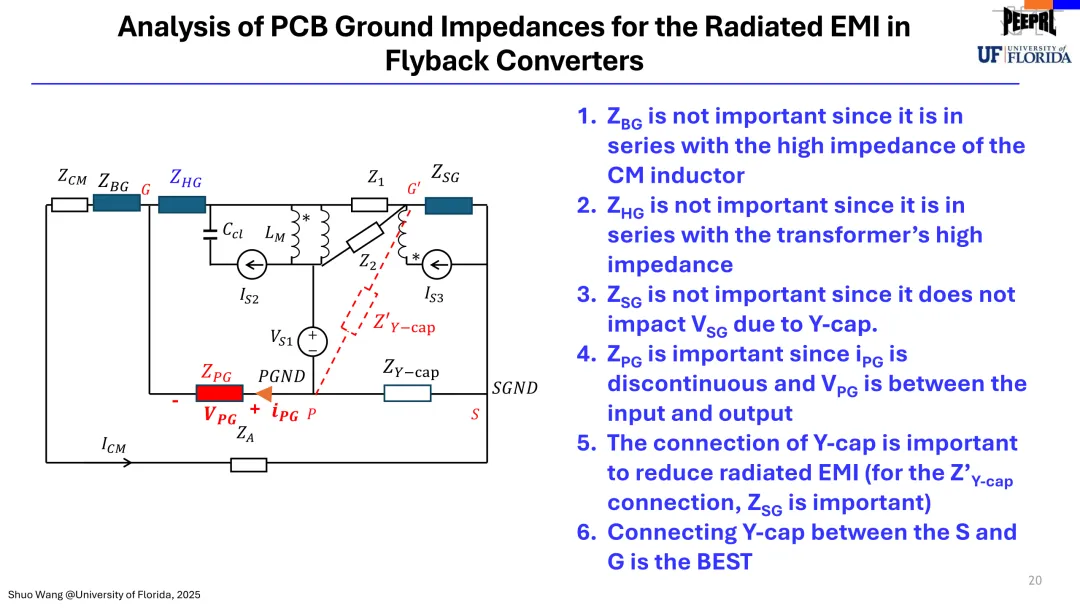

分析表明，ZPG最关键，因为它承载断续电流且位于输入与输出共模路径之间。ZBG、ZHG、ZSG影响较小。Y电容连接方式也很重要，接在S-G之间通常最优。

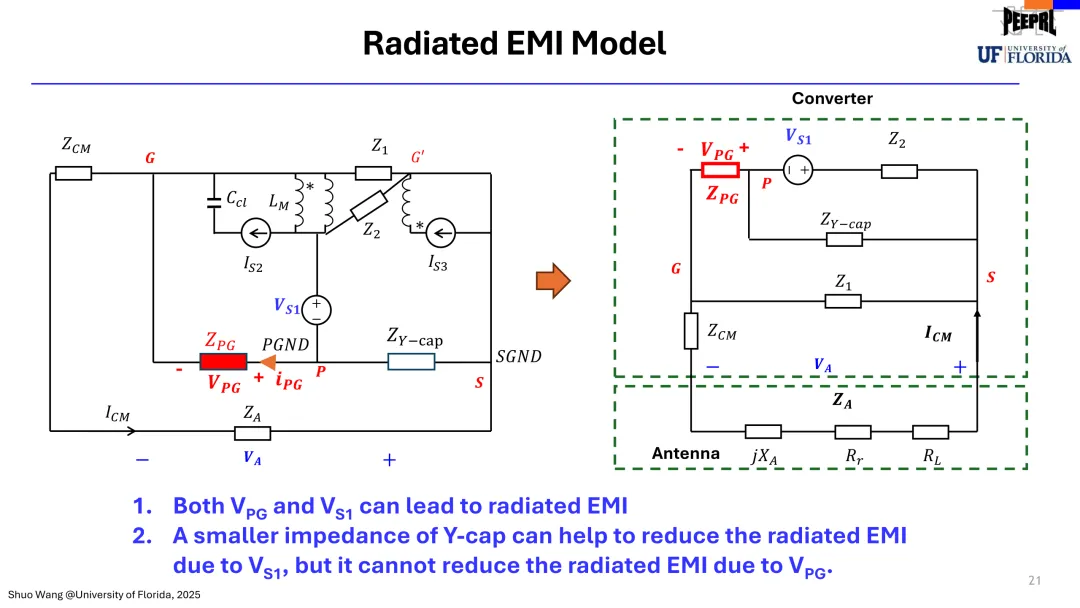

反激变换器的辐射激励来自两部分：开关噪声源VS1和PCB地压降VPG。减小Y电容阻抗可降低VS1路径噪声，但不能有效抑制由VPG产生的辐射。

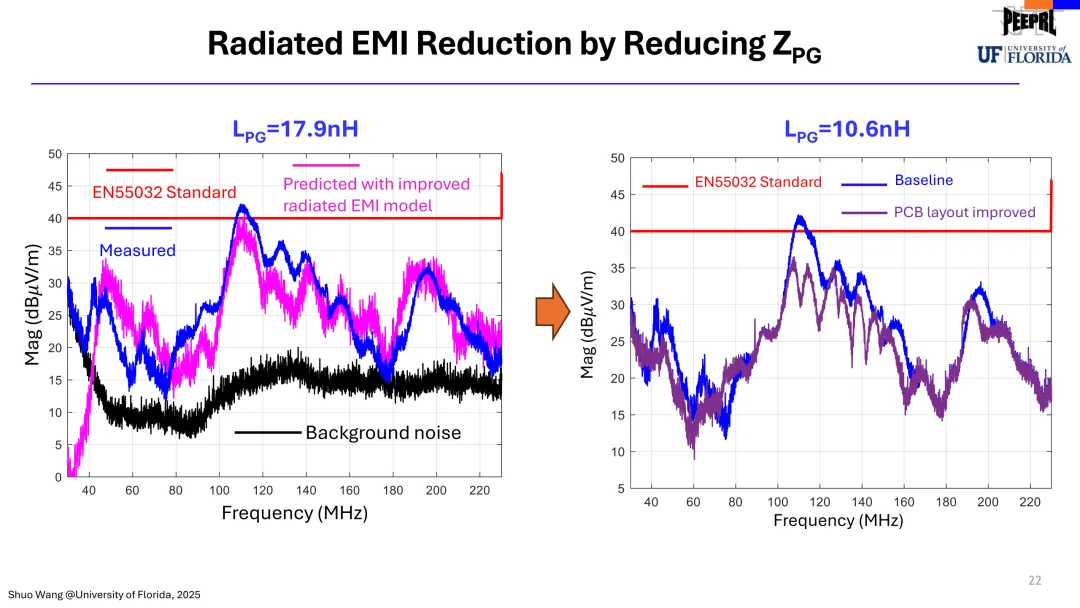

通过优化PCB布局降低ZPG对应的寄生电感LPG，反激变换器辐射EMI明显下降。实验结果与改进后的模型吻合，说明ZPG是主要控制对象。

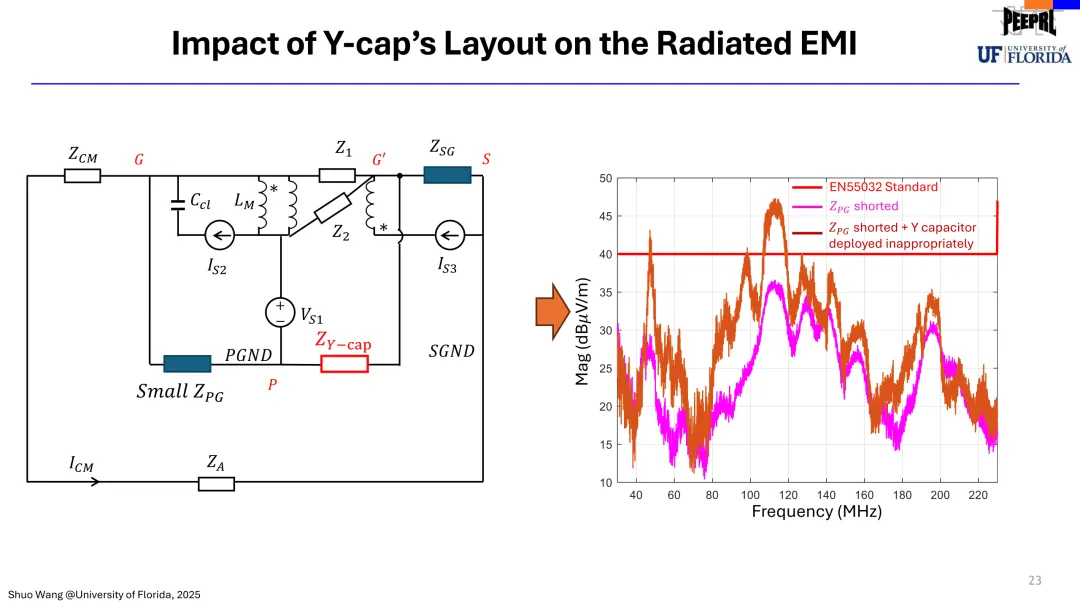

Y电容布局会显著影响共模回流路径。即使ZPG已减小，如果Y电容连接点或布线路径不合理，仍可能引入额外地阻抗并增加辐射EMI。

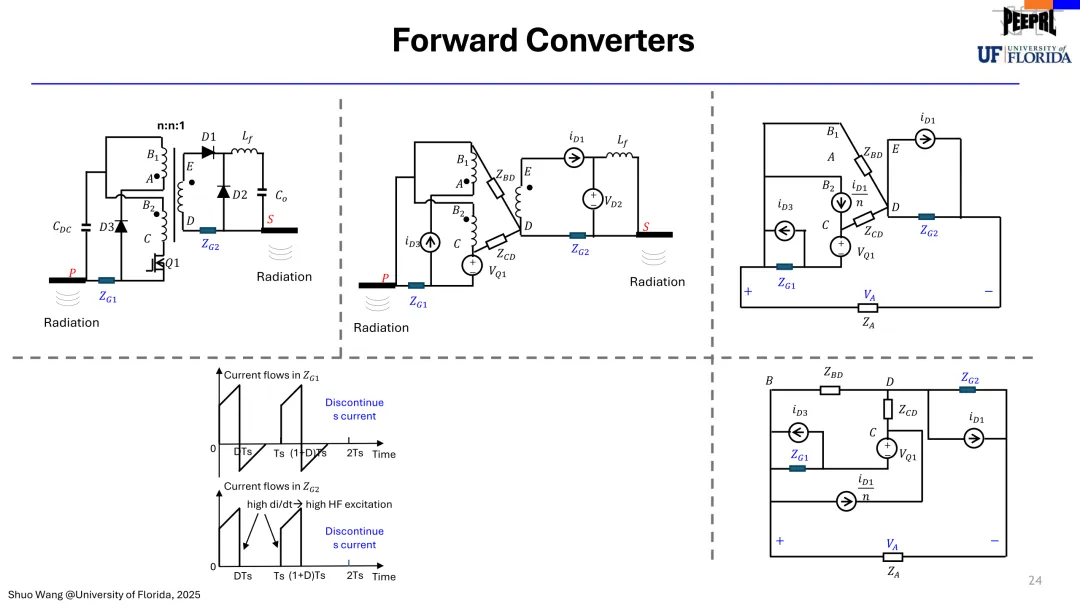

在正激变换器中，高di/dt断续电流流过某些PCB地阻抗，会在地上产生高频压降并驱动辐射。应识别承载断续电流的关键地段并降低其阻抗。

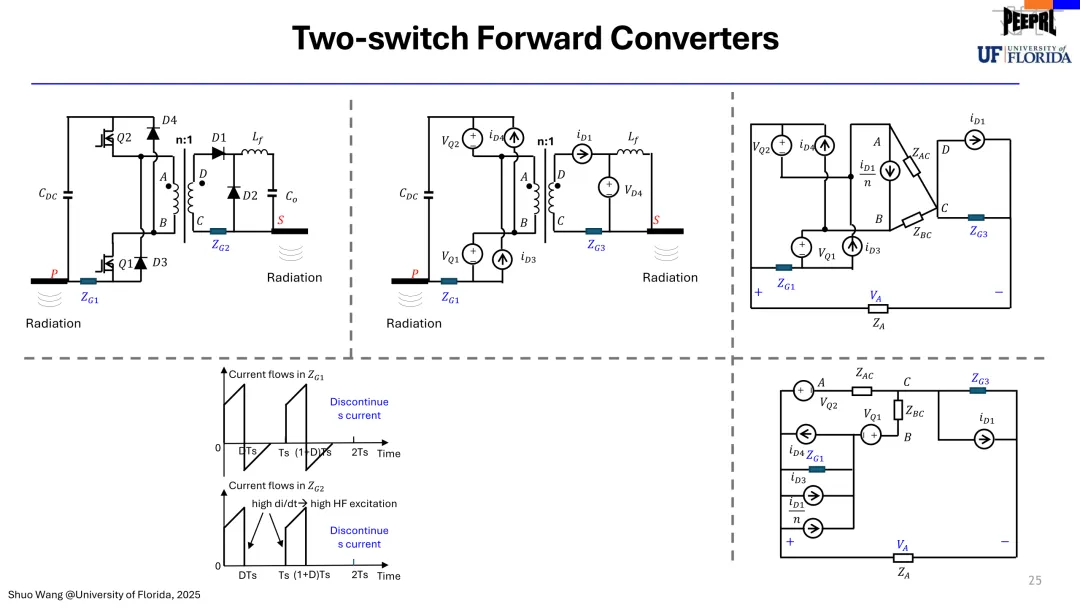

双管正激变换器同样存在由断续电流激励的关键PCB地阻抗。虽然开关结构不同，但抑制原则一致：减小高di/dt回路面积和相关地阻抗。

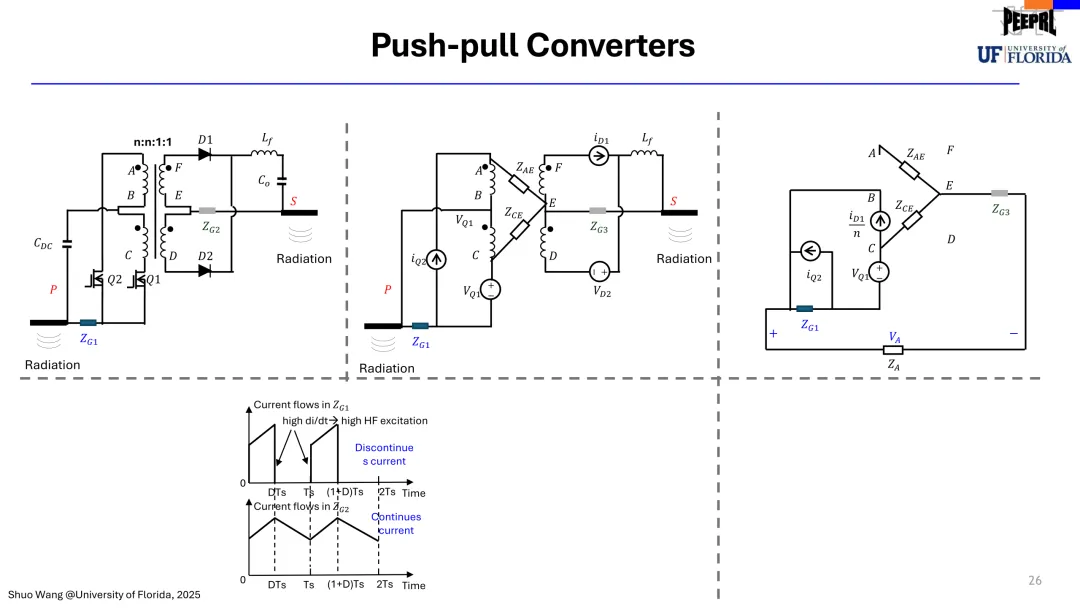

推挽变换器中，两个开关交替工作，使不同地路径承载不同脉动电流。若PCB地回流不对称，某些地阻抗压降会成为主要辐射激励源。

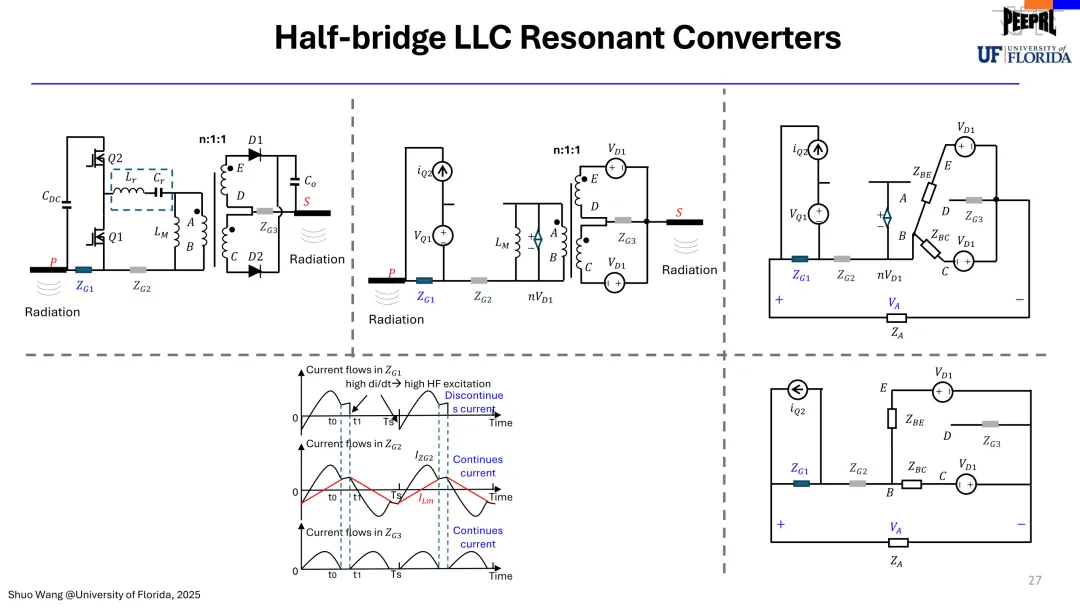

半桥LLC谐振变换器虽然电流较平滑，但仍存在高频脉动和寄生回流路径。需要关注承载断续或高频电流的地阻抗，而不能因“谐振”而忽略布局EMI。

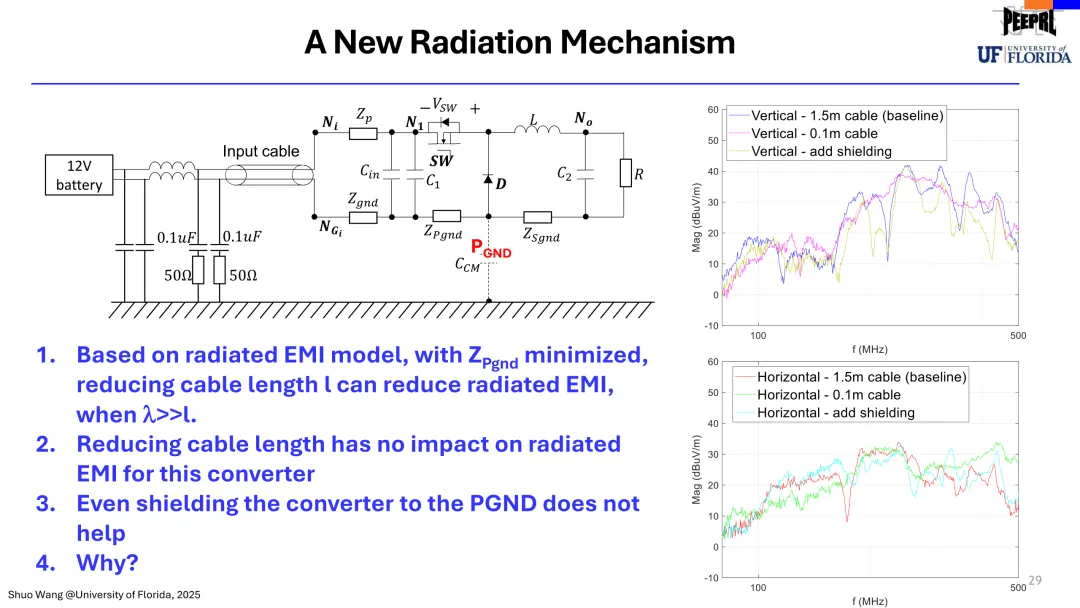

实验发现，仅缩短电缆或将外壳屏蔽到PGND并不能有效降低辐射，说明主导辐射源可能不在线缆，而在PCB板上的脉动电压分布和地平面结构。

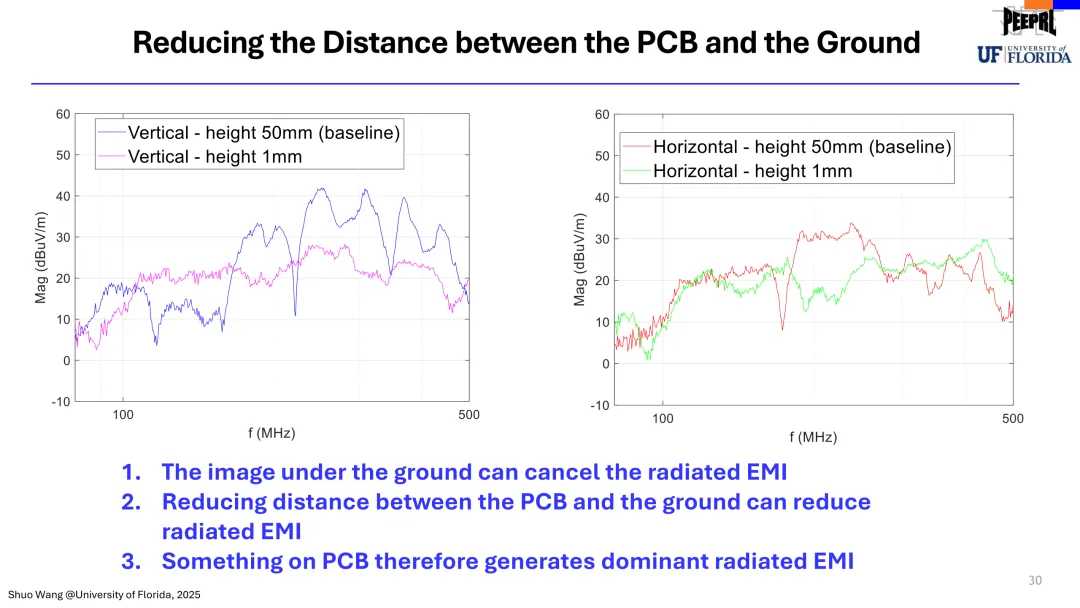

PCB靠近参考地或金属接地面时，镜像电流可部分抵消辐射。若减小PCB到接地面的距离能降低辐射，说明PCB本身存在显著辐射源。

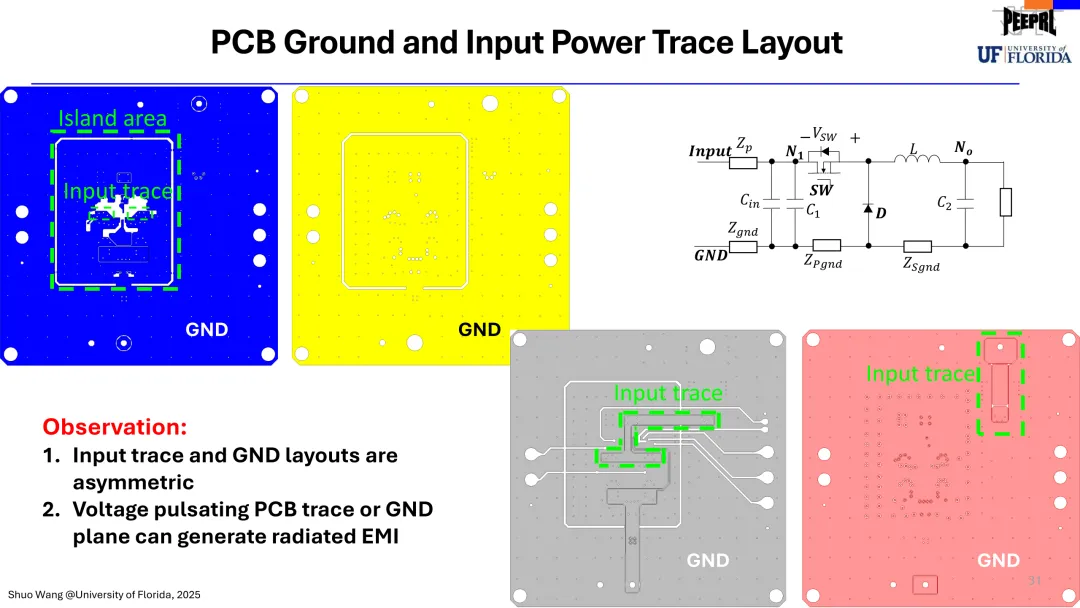

输入走线与PCB地平面布局不对称，脉动电压会使二者形成等效天线。特别是大面积地平面上的差模电压分布，可能成为主要辐射来源。

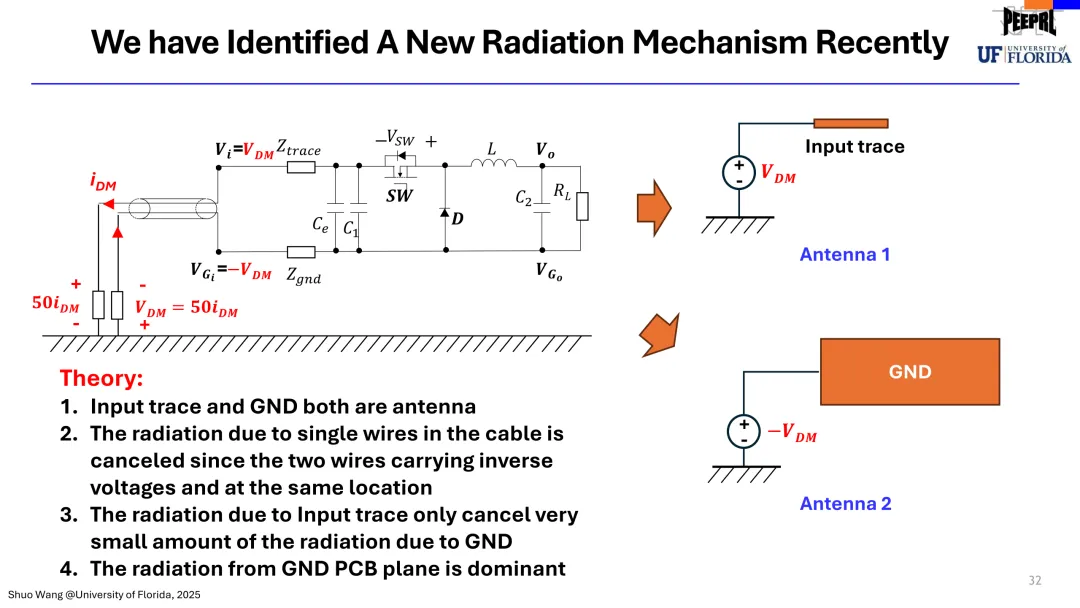

输入走线和PCB地平面都可辐射。线缆中两根导体因电压相反且位置接近，辐射互相抵消；而PCB输入走线与地平面空间分布不重合，抵消不足，地平面辐射占主导。

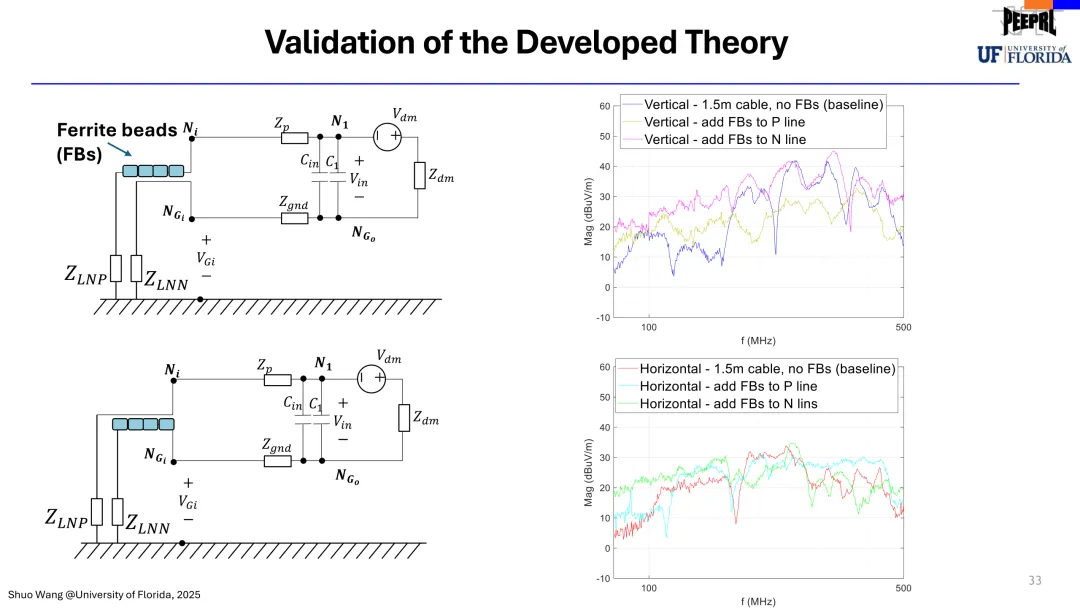

通过磁珠等实验手段验证新辐射机制。若改变差模电流路径或抑制特定回路后辐射随之变化，说明理论中“PCB地平面辐射主导”的判断成立。

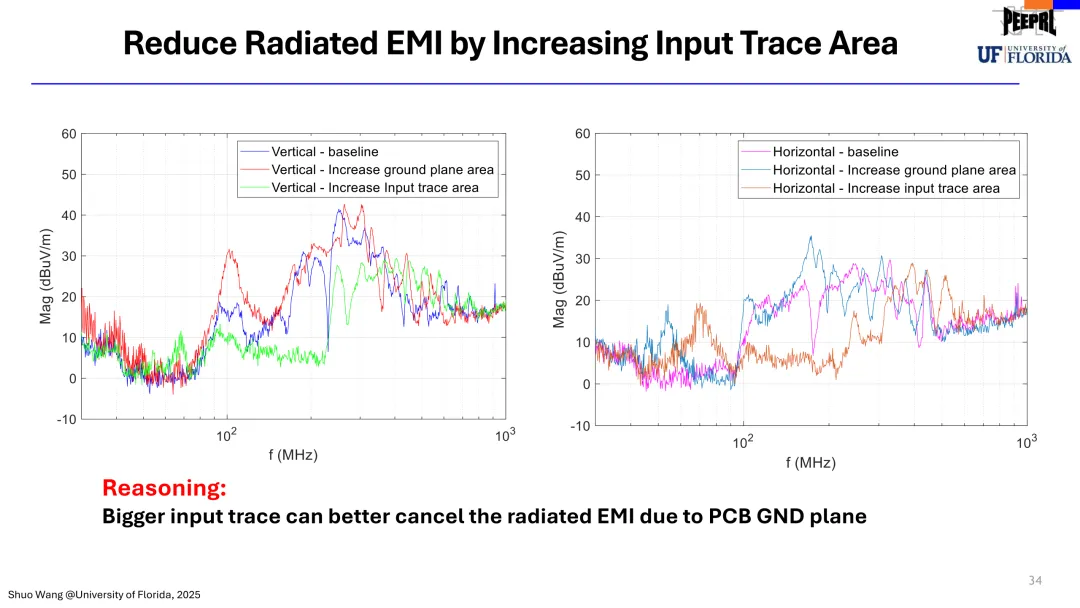

增大输入走线或输入铜箔面积，可增强其与PCB地平面辐射的相互抵消，降低等效偶极不平衡，从而减小由地平面主导的辐射EMI

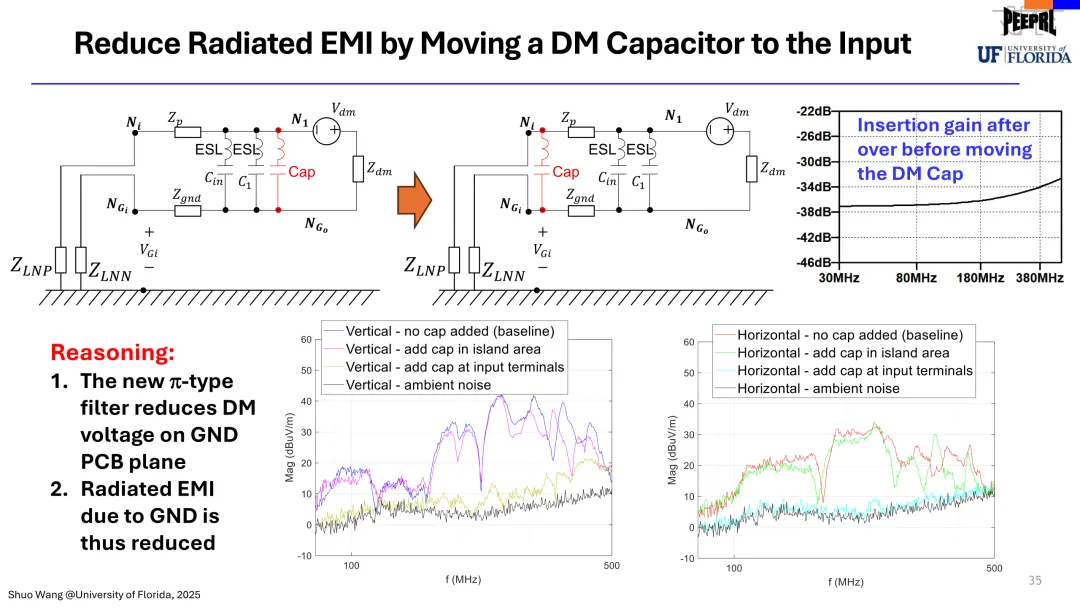

将差模电容移至输入端，可形成更有效的π型差模滤波结构，降低PCB地平面上的差模脉动电压，因此减少地平面辐射。
