达成率&自动变色柱形图|猪爸爸学Excel图表
- 2026-07-16 23:30:07
达成率&自动变色柱形图|猪爸爸学Excel图表本节动图中，鼠标左键为黄色，右键为红色； 这一节是猪爸爸学excel图表之达成率&自动变色柱形图 第73号图表模板 今天分享的是一款制作起来，相对来说算简单，步骤不会太多，涉及的知识点，也都是比较常用的。当然，简单不代表它的颜值不行哈，简洁美观，依然是我们的基本要求。 使用WPS的小伙伴们：注意这些差异点》》》 猪爸爸学Excel图表-达成率&自动变色柱形图（WPS制作差异点详解）

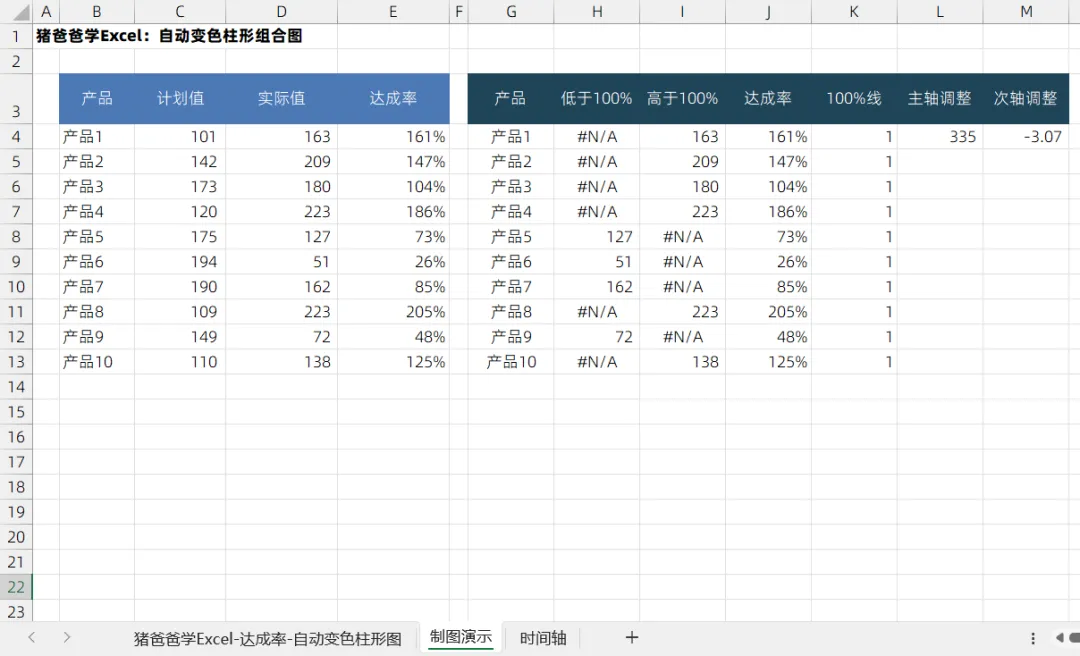

1、图表第一步，数据先整理，添加辅助数据 如图所示，G列引用B列数据,G4单元格=B4，公式下拉复制即可。 J列引用E列达成率数据，J4单元格公式=E4，公式下拉复制。 H列为达成率低于100%的实际值分组，H4公式=IF(E4<1,D4,NA())，公式下拉复制。 I列为达成率大于等于100%的实际值分组，I4公式=IF(E4>=1,D4,NA())，公式下拉复制，这样子，这2列就将实际值分成了2组，从而实际自动变色的要求，这个也是在制图中经常出现的一个技巧，只要是想让图表自动分组，例如自动区分颜色，甚至是不同的形状之类的要求的时候，所有的这种需求，本质上就是将一组数据，分成多组。那么第一时间，我们就要想到利用函数，按照规律来进行分组归类。

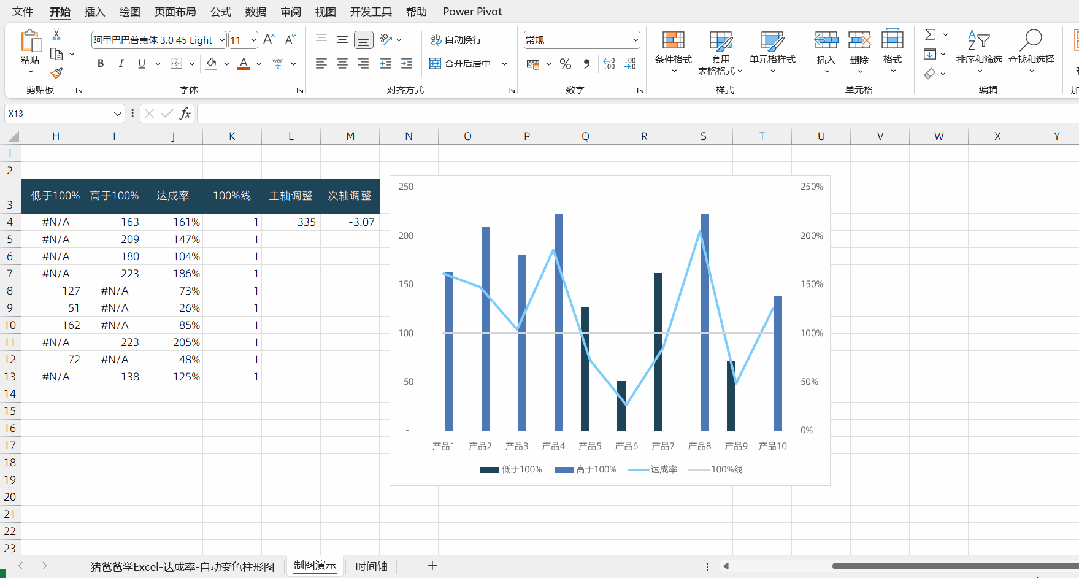

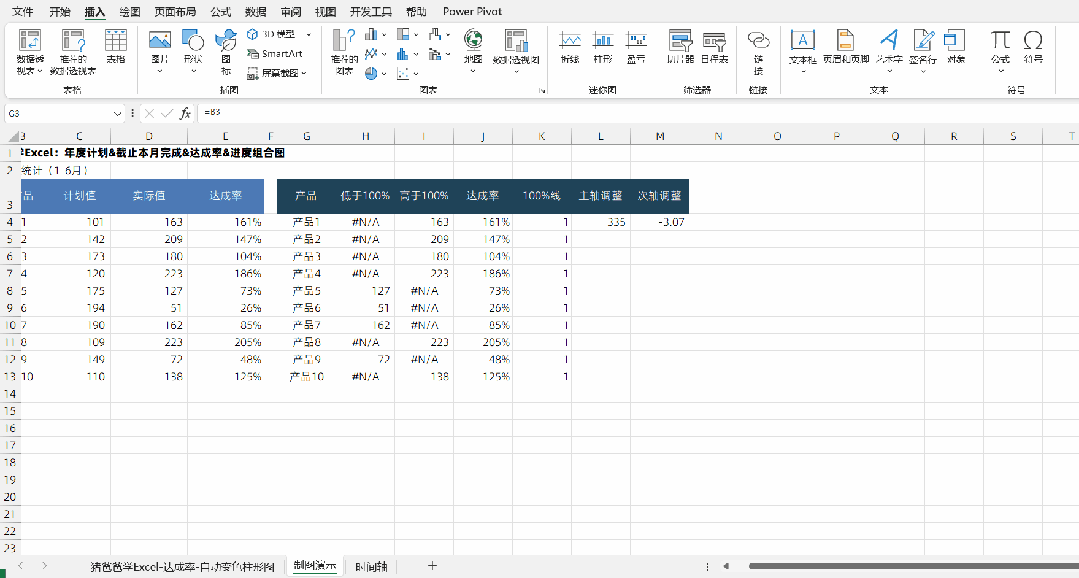

K列是100%线，主要是给图表加上达成率100%这条分界线。 L列为主轴调整系数，L4公式=MAX(D4:D13)*1.5，通过该数据，将主轴的边界最大值放大，从而将柱子“下压”。 M列为次轴调整系列，M4公式=-MAX(J4:J16)*1.5，通过这个数据，让次轴的边界最小值更小，从而将折线“提升”起来，两者结合，就可以自动的将柱子与折线系列进行分层。 注意注意，如果是使用WPS的小伙伴，那么H列和I列的公式，就得稍微有些不同。这个后续再给小伙伴们分享。 2、插入组合图表 选中G3:K14数据区域，【插入】-【推荐的图表】-【组合图】，前两组为【簇状柱形图】，在主坐标轴（也就是不勾选【次坐标轴】的选项），后两组，也就是“达成率”与“100%线”为【折线图】，这两组要勾选【次坐标轴】。OK，图表的雏形，已经出来了。当然，你现在会看到，折线与柱子交织在一起。下一步来解决这个问题。

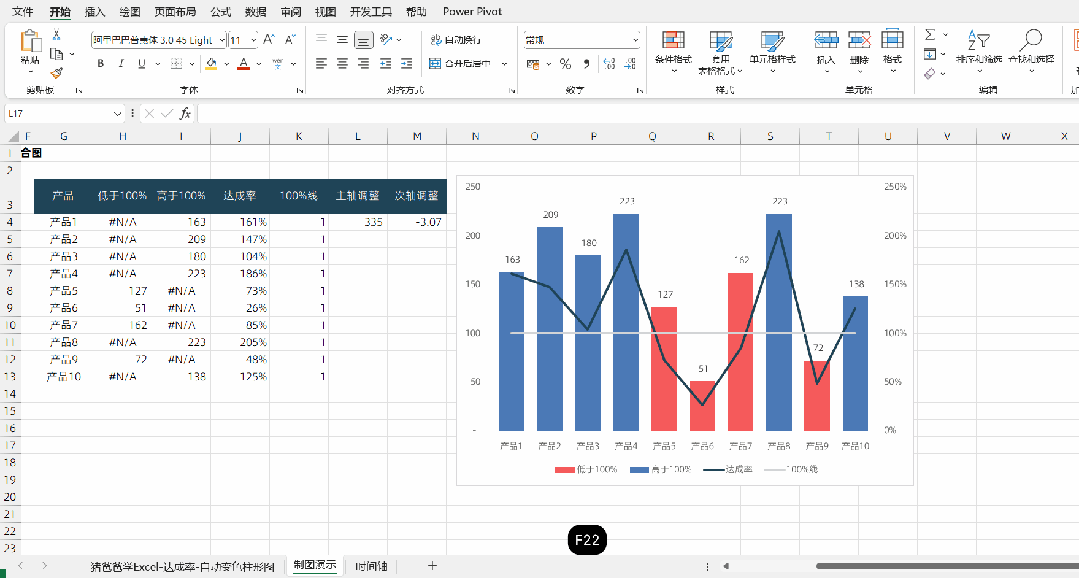

3、手动分层演示 先说一句，我们可以实现自动分层的哈，但是为了让小伙伴们更好的理解如何实现自动分层，我们先来演示手动分层。 点击选中【主垂直坐标轴】，右键【设置坐标轴格式】，调出设置窗格，在【坐标轴选项】选项卡处，找到【坐标轴选项】-【边界】，现在，我们可以看到，【边界】的【最小值】为0，【最大值】为250（比D列数据中的最大值再大一些），这是图表根据两个柱子系列数值自动确定的。在【最大值】，我们输入400（原则就是要比自动的最大值更大），可以看到，柱子被“压缩”了。 类似操作，我们再将【次垂直坐标轴】的【边界】-【最小值】更改为-4，可以看到，折线系列，被“抬高”了。 通过这2步，相信小伙伴们就可以比较好的理解了，图表分层的原理和操作了。

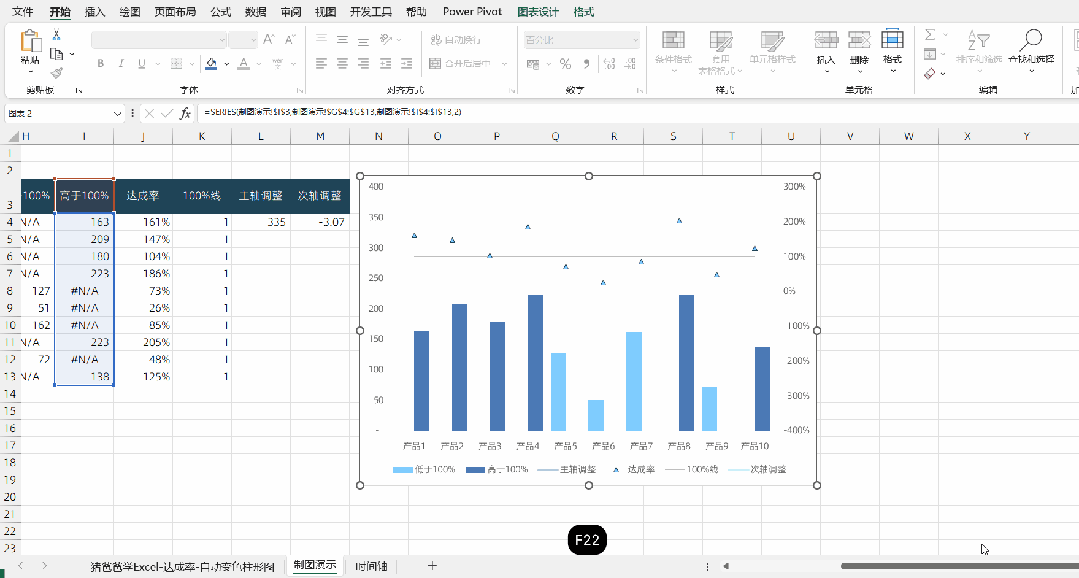

4、添加坐标轴调整系列 在理解了上一步的操作之后，现在，我将这2个垂直轴的【边界】重置为【自动】。然后呢，我们选择L3:M13数据区域，Ctrl+C复制，Ctrl+V粘贴（使用WPS的小伙伴，则请通过【选择数据源】进行添加，复制粘贴大法不适用哈）。这样子，就将这2个系列添加到图表中了。 接着，右键【更改图表类型】，调出对话框，“主轴调整”和“次轴调整”系列，均为【折线图】，“次轴调整”记得要勾选【次坐标轴】。这样子，能够自动调整，实现分层功能的两组数据，就添加完成了（注意，因为都只有一个数据，所以，我们将其设置为【折线图】，在图表上是看不到它们的哈）。

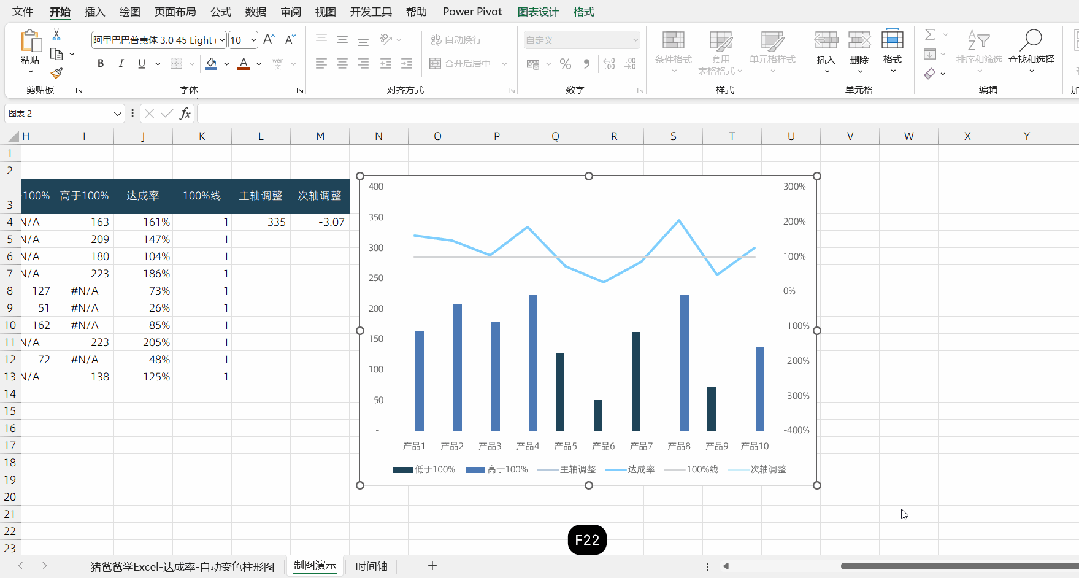

5、设置折线系列 先选中“达成率”系列折线，在设置窗格的【填充与线条】选项卡，设置【线条】为-【无线条】，这样子，就将线条隐藏起来了。接着，在【标记】-【标记选项】，选择【内置】选项，【类型】为小三角形形状，【大小】为5即可，标记点的【填充】，则设置为【纯色填充】，选择一个合适的颜色，【边框】为【实线】，选择合适颜色，【宽度】设置为0.5磅。 而“100%线”，则主要是在【填充与线条】处，设置【线条】为【实线】，修改颜色及宽度即可，这个就不再赘述。

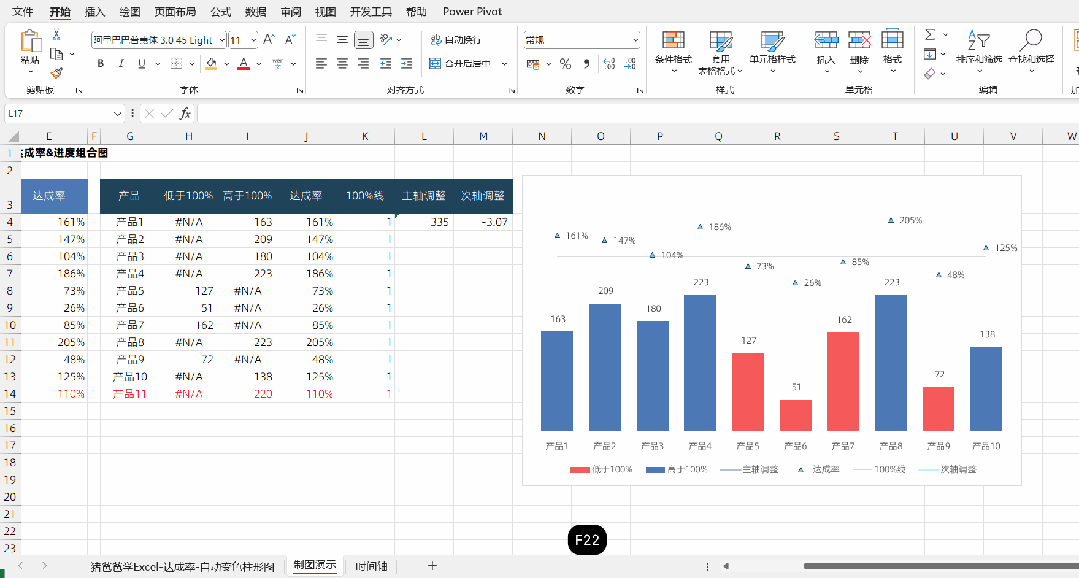

6、设置柱子 这步就相当常规了，选中“低于100%”柱子系列，在设置窗格的【系列选项】选项卡，设置【系列重叠】为100%，【间隙宽度】为50%即可。 接着，如有必要，再来到【填充与线条】选项卡，设置【填充】为【纯色填充】，因为是“低于100%”，所以我习惯的，还是设置一个红色，【边框】则为【无线条】就OK了。这里设置是比较灵活的，小伙伴们可以根据自己实际需求做调整哈。这步我们顺带着将两组柱子的数据标签也添加了哈。

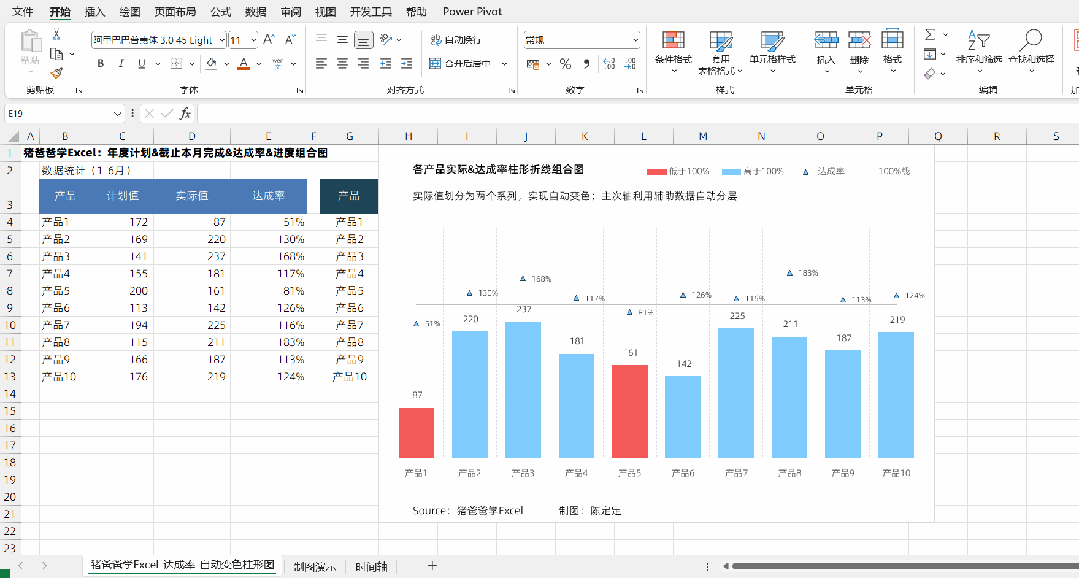

7、细节美化 接下来，为“完成率”添加数据标签，再利用【插入】-【文本框】来制作主副标题，数据来源说明等细节，隐藏主次垂直轴标签等，这里就不再一一赘述了哈。
8、数据增加演示 如图所示，增加了第14行的数据，点击图表，出现对应的数据高亮框，通过鼠标拖动一下，第14行的数据就添加进来了，但是注意一下，L4和M4的公式范围，记得也要相对应的扩展一下。
稍微总结一下，今天涉及到的主要知识点有哪些呢？ 数据源重新分组的应用； 图表如何通过设置边界大小实现分层； 【填充与线条】选项卡的各种主要设置； 柱形图的【系列选项】设置； 当前模板，已经更新了140多款了哟，有兴趣的小伙伴们，该出手了哟。
