电工安全培训课件ppt

触电类型及预防措施

1.1 安全用电的核心理念

在正式讲解触电类型之前，我想先和大家分享一条非常重要的安全理念：

"电是看不见摸得到；当你摸到时已来不及。宁愿视之有电，莫误判无电而接触。"

这句话的核心意思是：电是一种看不见、闻不到的危险能量，等你真正"感觉到"它的时候，往往已经发生了触电事故，为时已晚。因此，在电气作业中，我们必须始终保持高度警惕，宁可把设备当作有电来处理，也绝不能因为"看起来没电"就贸然接触。

这种"视之有电"的安全意识，是每一位电工必须刻在骨子里的基本原则。

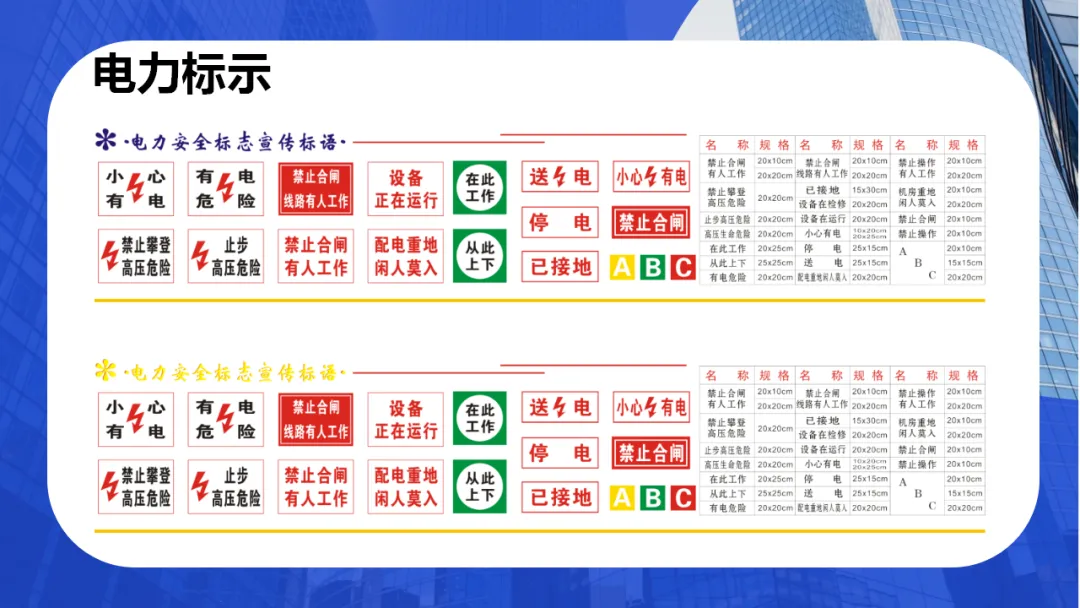

1.2 电力标示

在电力设备和线路周围，我们会看到各种安全标示，这些标示是保护我们安全的第一道防线。常见的电力标示包括：

"高压危险，禁止靠近"：用于高压设备周围

"有电危险，请勿触摸"：用于带电设备外壳

"禁止合闸，有人工作"：用于检修设备，防止误送电

"止步，高压危险"：用于高压区域边界

"必须戴绝缘手套"：用于需要防护的操作

重要提示：看到这些标示，必须严格遵守，不得有任何侥幸心理。标示的存在意味着此处存在真实的危险。

1.3 触电的三大类型

根据人体触及带电体的方式和电流通过人体的路径，触电主要分为三种类型：单相触电、两相触电和跨步电压触电。下面我们逐一详细讲解。

1.3.1 单相触电

定义：在人体与大地之间不绝缘的情况下，人体的某一部位触及到三相电源线中的任意一根导线，电流从带电导线经过人体流入大地而造成的触电伤害。

发生条件：

人体站在地面上（或与大地有导电连接）

人体某一部分接触到一根带电导线

人体与大地之间没有有效的绝缘隔离

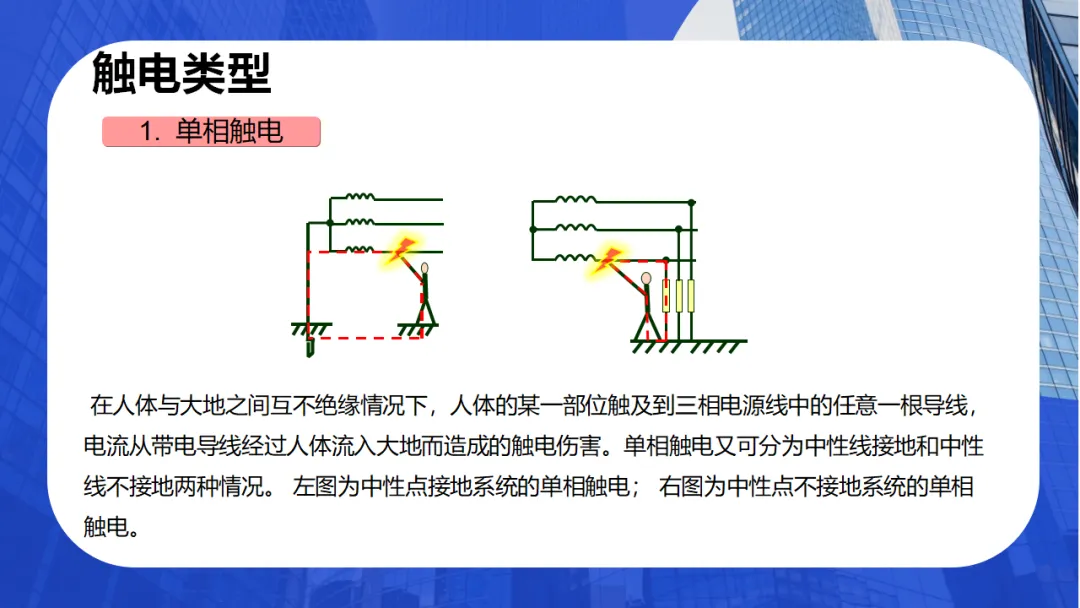

单相触电又分为两种情况：

（1）中性点接地系统的单相触电

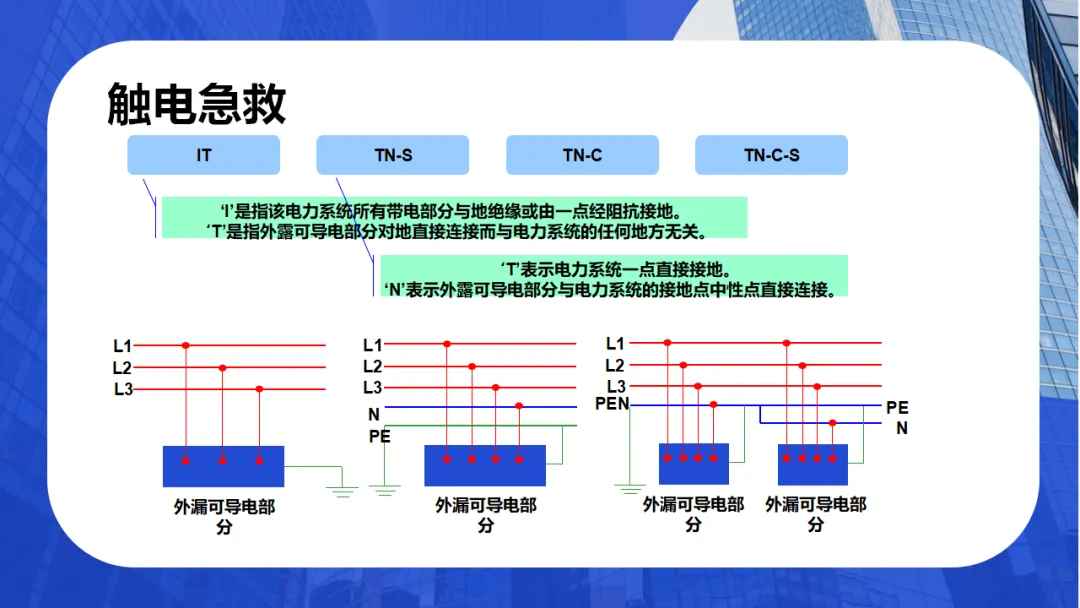

在TN系统（中性点直接接地系统）中，当人体接触一根相线时，电流路径为：相线 → 人体 → 大地 → 中性点接地装置 → 变压器中性点，形成闭合回路。

此时，人体承受的电压接近于相电压（220V）。由于中性点接地电阻很小，电流较大，危险性很高。

（2）中性点不接地系统的单相触电

在IT系统（中性点不接地或经高阻抗接地系统）中，当人体接触一根相线时，电流路径为：相线 → 人体 → 大地 → 线路对地电容 → 其他两相，形成回路。

此时，由于线路对地电容的容抗较大，电流相对较小，但长时间接触仍然危险。如果线路较长、对地电容较大，危险程度也会增加。

预防措施：

操作时穿绝缘鞋、戴绝缘手套

使用绝缘工具

站在绝缘垫或干燥的木板上操作

确保工作场所干燥

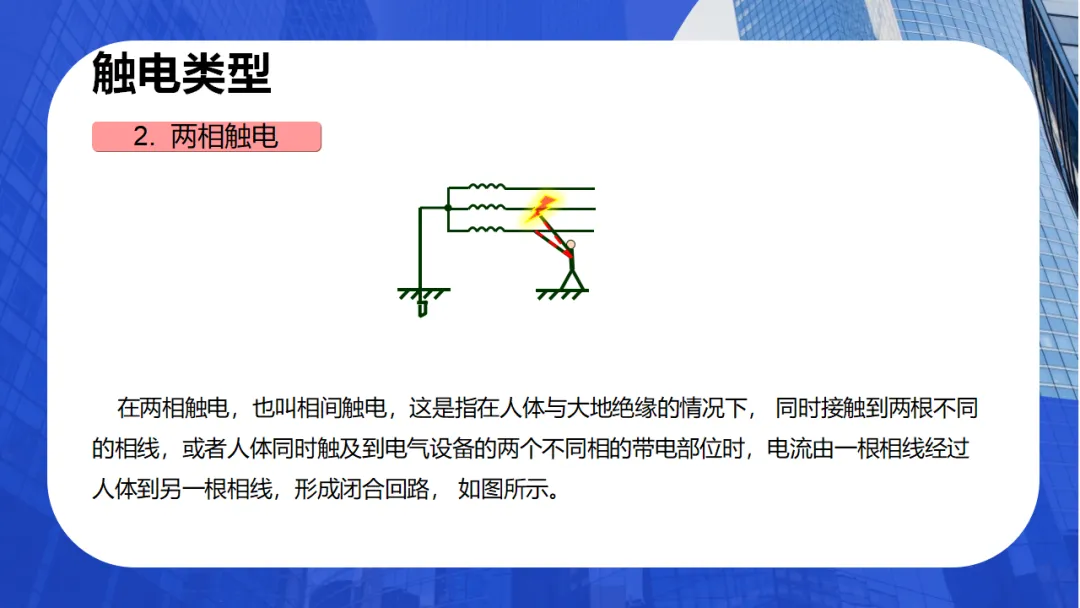

1.3.2 两相触电（相间触电）

定义：在人体与大地绝缘的情况下，同时接触到两根不同的相线，或者人体同时触及到电气设备的两个不同相的带电部位时，电流由一根相线经过人体到另一根相线，形成闭合回路。

发生条件：

人体同时接触两根相线

人体同时接触同一设备的不同相带电部位

人体与大地之间绝缘（如站在绝缘凳上），但两手分别触及不同相线

危险性分析：

两相触电是最危险的触电方式！原因如下：

人体承受的是线电压：在三相380V系统中，线电压为380V，而不是单相触电时的220V相电压。电压越高，通过人体的电流越大，伤害越严重。
电流路径直接穿过人体要害部位：电流从一只手进入，从另一只手流出（或从一手到一脚），路径经过心脏、肺部等重要器官，极易造成致命伤害。
与系统是否接地无关：无论中性点是否接地，两相触电都会发生，因为电流不经过大地，直接在两根相线之间通过人体形成回路。

计算公式：

通过人体的电流 I = U线 / R人体

假设人体电阻为1000Ω，线电压为380V：

I = 380V / 1000Ω = 380mA

而50mA以上的电流通过人体心脏区域，就可能导致心室颤动，危及生命。380mA的电流足以在瞬间致命。

预防措施：

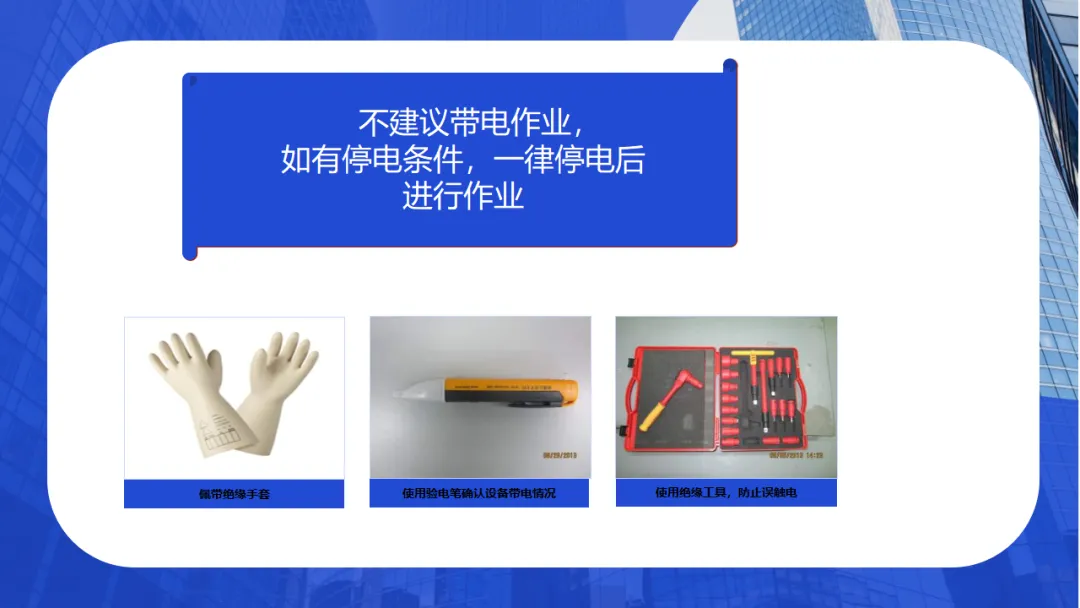

严禁带电作业：这是最根本的预防措施

必须带电操作时，使用绝缘工具，确保单手操作

操作时戴绝缘手套、穿绝缘靴

尽量站在绝缘垫上

避免身体同时接触两个电位点

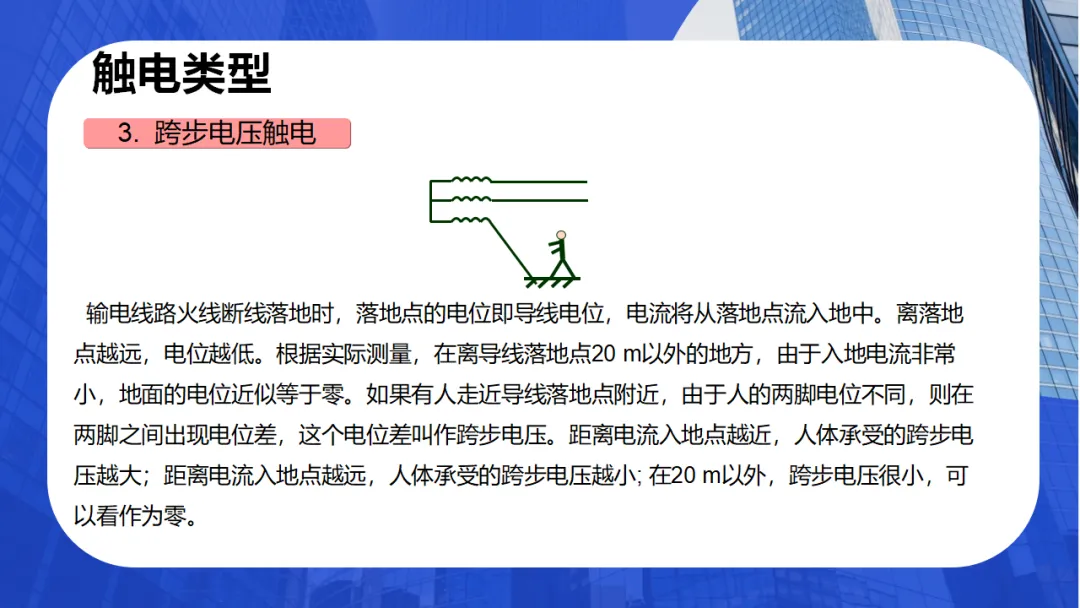

1.3.3 跨步电压触电

定义：输电线路火线断线落地时，落地点的电位即导线电位，电流将从落地点流入地中。离落地点越远，电位越低。如果有人走近导线落地点附近，由于人的两脚电位不同，在两脚之间出现电位差，这个电位差就叫做跨步电压。当跨步电压达到危险值时，就会造成触电伤害。

形成原理：

当高压导线断线落地时，电流从落地点向四周大地扩散。由于大地存在电阻，电流在扩散过程中会产生电压降，形成以落地点为中心的电位分布圆：

落地点：电位最高，等于导线电位

距离越远：电位越低

20米以外：入地电流已经非常小，地面电位近似等于零

跨步电压的计算：

假设人的两脚之间的距离为0.8米（标准步距），两脚所在位置的电位差就是跨步电压。

距离电流入地点越近，电位梯度越大，跨步电压越大距离电流入地点越远，电位梯度越小，跨步电压越小

危险距离：

20米以内：存在跨步电压危险

20米以外：跨步电压很小，可以视为零

真实案例：

某高压线路断线落地，一名路人走近查看，双脚分别站在距离落地点5米和5.8米的位置，由于两脚之间存在电位差，电流从一脚经腿部、躯干、另一腿流入大地，造成触电身亡。这个案例告诉我们：看到断线落地，千万不要靠近！

预防措施：

发现高压线断线落地，应立即远离，至少保持20米以上的距离

立即报告电力部门处理

如果必须靠近（如救人），应单脚跳或双脚并拢跳，避免两脚之间形成电位差

不要大步行走，减小步距可以降低跨步电压

安全用电及预防

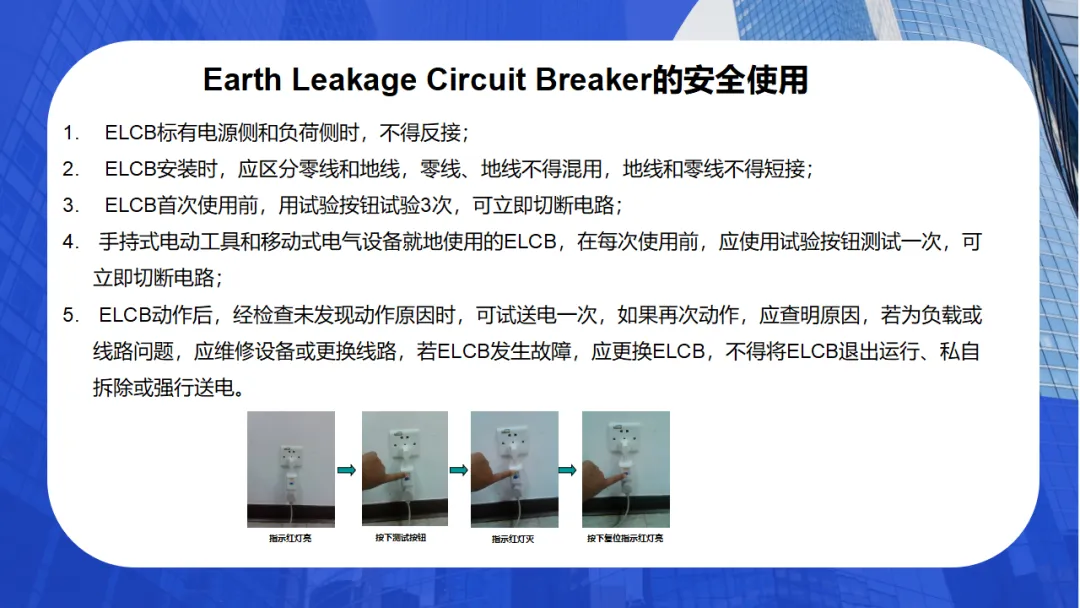

2.1 漏电保护器的安全使用

漏电保护器（ELCB, Earth Leakage Circuit Breaker）是防止触电事故的重要保护装置，它能在发生漏电或人身触电时，迅速切断电源，保护人身安全。

2.1.1 安装规范

（1）不得反接

ELCB上标有"电源侧"（LINE）和"负荷侧"（LOAD）时，必须按照标识正确接线，不得反接。反接会导致：

保护功能失效

试验按钮无法正确检测

设备损坏

（2）正确区分零线和地线

零线（N）：工作零线，是电流回路的一部分，正常工作时会有电流通过

地线（PE）：保护接地线，正常情况下没有电流，只在故障时导流

严禁混用、短接零线和地线！

如果零线和地线混接或短接：

漏电保护器会误判为漏电，频繁误动作

保护接地失效，设备外壳可能带电

严重时导致触电事故

2.1.2 使用前试验

（1）首次使用

ELCB首次使用前，必须用试验按钮试验3次，每次应能立即切断电路。如果有一次不能切断，说明ELCB存在故障，不得投入使用。

试验目的：

验证漏电保护功能是否正常

验证机械脱扣机构是否灵活

验证电子检测电路是否工作

（2）日常使用前

对于手持式电动工具和移动式电气设备就地使用的ELCB，每次使用前都应使用试验按钮测试一次，确认能立即切断电路后方可使用。

为什么每次使用前都要测试？

因为漏电保护器是电子机械一体化设备，可能因以下原因失效：

电子元件老化

机械机构卡滞

雷击或浪涌损坏

长期未动作导致机构失灵

2.1.3 动作后的处理

当ELCB动作（跳闸）后，必须按以下步骤处理：

第一步：检查原因

检查是否存在以下情况：

设备绝缘损坏漏电

线路绝缘破损

人员触电

环境潮湿导致漏电

负载过大

第二步：分类处理

如果查明是负载或线路问题：维修设备或更换线路，排除故障后方可送电

如果检查未发现明显原因：可以试送电一次

如果再次动作：必须查明原因，不得再次强行送电

如果怀疑ELCB本身故障：更换ELCB，不得私自拆除或退出运行

严禁行为：

❌ 将ELCB退出运行（短接或旁路）

❌ 私自拆除ELCB

❌ 强行送电（反复合闸）

这些行为都是严重的违章操作，等于拆除了最后一道安全防线，一旦发生触电，后果不堪设想！

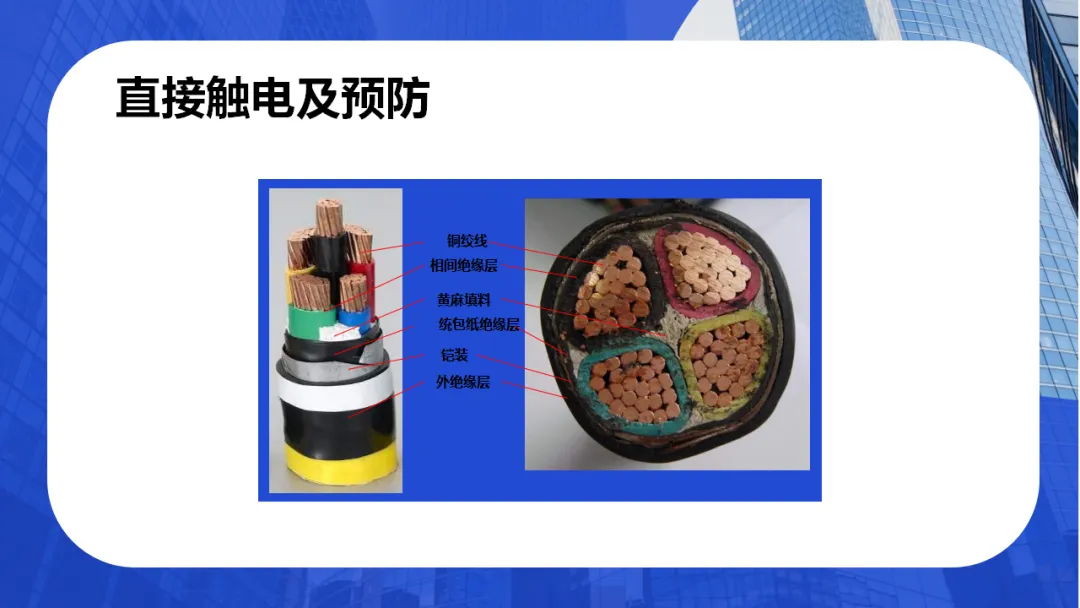

2.2 直接触电及预防

直接触电是指人体直接接触带电体造成的触电。预防措施包括：

（1）绝缘防护

使用合格的绝缘工具

穿戴绝缘防护用品（绝缘手套、绝缘鞋、绝缘服）

带电部分加装绝缘罩、绝缘挡板

（2）屏护防护

带电设备加装防护罩、防护栏

高压设备设置安全距离

配电室设置围栏、警示标志

（3）间距防护

保持与带电体的安全距离

高压线路下禁止作业

安全距离不足时停电作业

（4）漏电保护

安装漏电保护器

定期检查测试

确保保护功能有效

（5）安全电压

在潮湿、狭窄等危险场所使用安全电压（36V、24V、12V）

使用隔离变压器供电

2.3 雷电危害及防雷接地

雷电是一种强大的自然放电现象，对电力设施、工业和民用建筑造成严重危害。

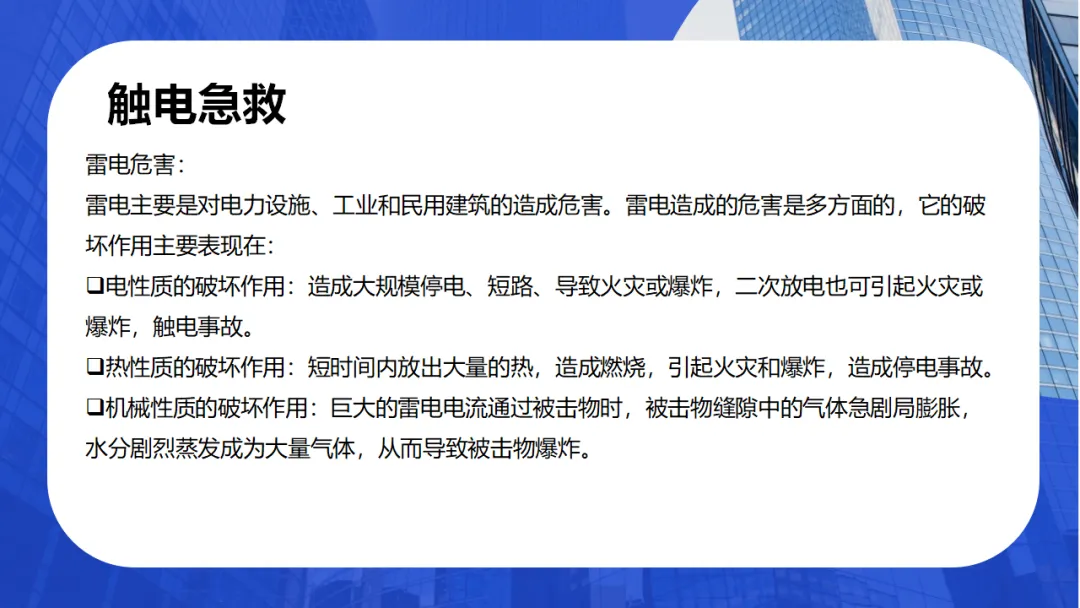

2.3.1 雷电的三种破坏作用

（1）电性质的破坏作用

大规模停电：雷电击中输电线路，造成线路跳闸、变电站设备损坏

短路故障：雷电过电压导致绝缘击穿，形成相间短路或接地短路

火灾或爆炸：雷电电流产生的电弧引燃可燃物

二次放电：雷电击中建筑物后，在金属管道、线路中感应出高电压，引起二次放电，造成火灾或爆炸

触电事故：雷电通过接地装置或金属管道传入室内，造成人员触电

（2）热性质的破坏作用

雷电电流极大（可达数十千安甚至上百千安）

在极短时间内（微秒级）释放巨大能量

产生高温（可达数千摄氏度）

造成可燃物燃烧，引发火灾和爆炸

烧毁电气设备，造成停电事故

（3）机械性质的破坏作用

雷电电流通过被击物时，被击物缝隙中的气体急剧膨胀

水分剧烈蒸发成为大量蒸汽

产生巨大的机械压力

导致被击物爆炸、开裂、变形

真实案例：某油库储罐遭雷击，雷电电流通过罐体，罐内油气混合物瞬间爆炸，造成重大人员伤亡和财产损失。

2.3.2 防雷措施

（1）接闪器

避雷针：用于保护建筑物、露天设备

避雷带、避雷网：用于保护建筑物屋面

避雷线：用于保护输电线路

（2）引下线

将雷电流从接闪器安全引入大地

应短直、连接可靠

避免直角弯折

（3）接地装置

接地极：埋入地下的金属导体（角钢、钢管、扁钢等）

接地线：连接引下线和接地极的导体

接地电阻：应满足规范要求（一般防雷接地电阻不大于10Ω）

（4）等电位连接

将建筑物内的金属管道、金属构件、电气设备外壳等连接在一起

形成等电位体，避免雷电感应电压造成的反击

（5）浪涌保护器（SPD）

安装在电源线路、信号线路上

限制雷电过电压，保护设备

触电急救的方法

触电事故发生后，时间就是生命！能否在第一时间采取正确的急救措施，直接关系到触电者的生死。

3.1 急救原则

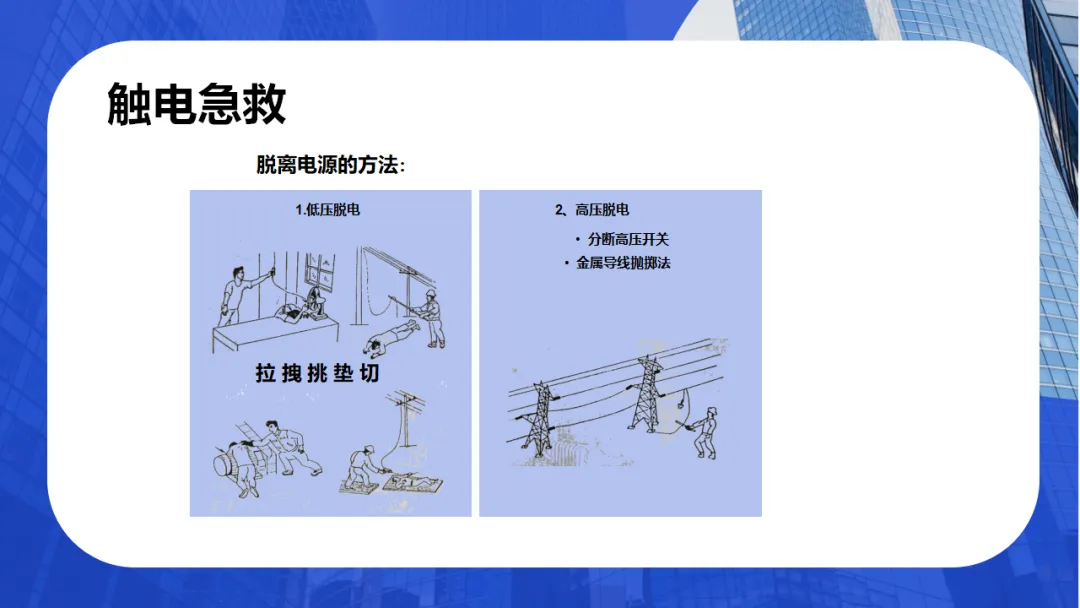

（1）迅速脱离电源

发现有人触电，第一步永远是使触电者迅速脱离电源！

方法：

切断电源：立即拉闸、拔掉插头

使用绝缘物：用干燥的木棒、竹竿、塑料棒等挑开电线

拉拽触电者：站在绝缘物上，用干燥的衣服包着手拉触电者干燥的衣服，将其拉开

⚠️ 严禁直接用手拉触电者！

⚠️ 严禁用金属工具或潮湿物体接触带电体！

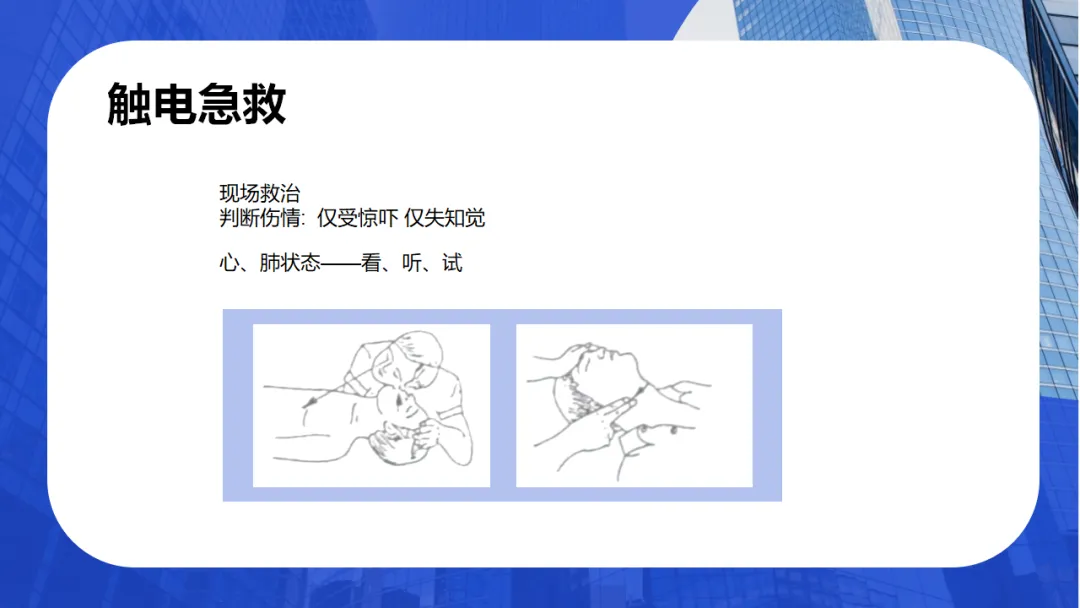

（2）判断意识和呼吸

脱离电源后，立即判断触电者的状态：

轻拍双肩，大声呼唤：判断是否有意识

观察胸腹部起伏：判断是否有呼吸（5-10秒）

触摸颈动脉：判断是否有心跳

（3）立即拨打急救电话

同时呼叫旁人拨打120急救电话，说明：

事故地点

触电人数

伤者状态

已采取的急救措施

3.2 心肺复苏术（CPR）

如果触电者无呼吸、无心跳，必须立即进行心肺复苏！

3.2.1 胸外心脏按压

操作要点：

（1）体位

将伤者仰卧在坚硬平整的地面或硬板上

严禁在软床、沙发上按压，否则按压力量会被缓冲，无效

（2）按压位置

两乳头连线中点（胸骨中下1/3处）

掌根放在按压点，另一手重叠其上

手指翘起，不接触胸壁

（3）按压深度

成人：5-6厘米

按压过浅：无效

按压过深：可能造成肋骨骨折

（4）按压频率

100-120次/分钟

节奏均匀，不可忽快忽慢

（5）按压与放松

按压时掌根不离开胸壁

放松时让胸廓完全回弹

按压与放松时间大致相等

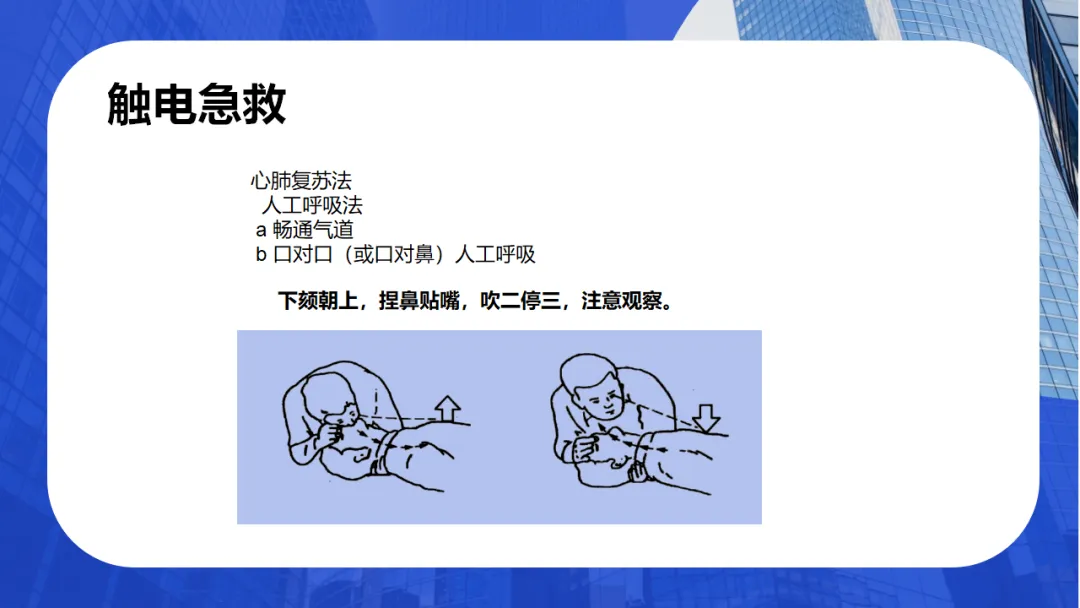

3.2.2 人工呼吸

（1）开放气道

采用"仰头抬颏法"：一手压前额，一手抬下颌

清除口腔异物（假牙、呕吐物、血块等）

（2）捏鼻吹气

捏住触电者鼻子

口对口密封

吹气1秒，看到胸廓隆起即可

松开鼻子，让胸廓自然回缩

（3）按压与呼吸比例

30:2：30次胸外按压，配合2次人工呼吸

每5个循环（约2分钟）检查一次呼吸和脉搏

3.2.3 持续进行

不要轻易放弃！

即使触电者看起来没有反应，也要持续进行CPR

直到专业急救人员到达

或触电者恢复自主呼吸和心跳

注意：触电导致的心跳骤停，由于心肌本身可能没有器质性损伤，抢救成功率相对较高。因此，即使触电时间较长，也不要轻易放弃抢救！

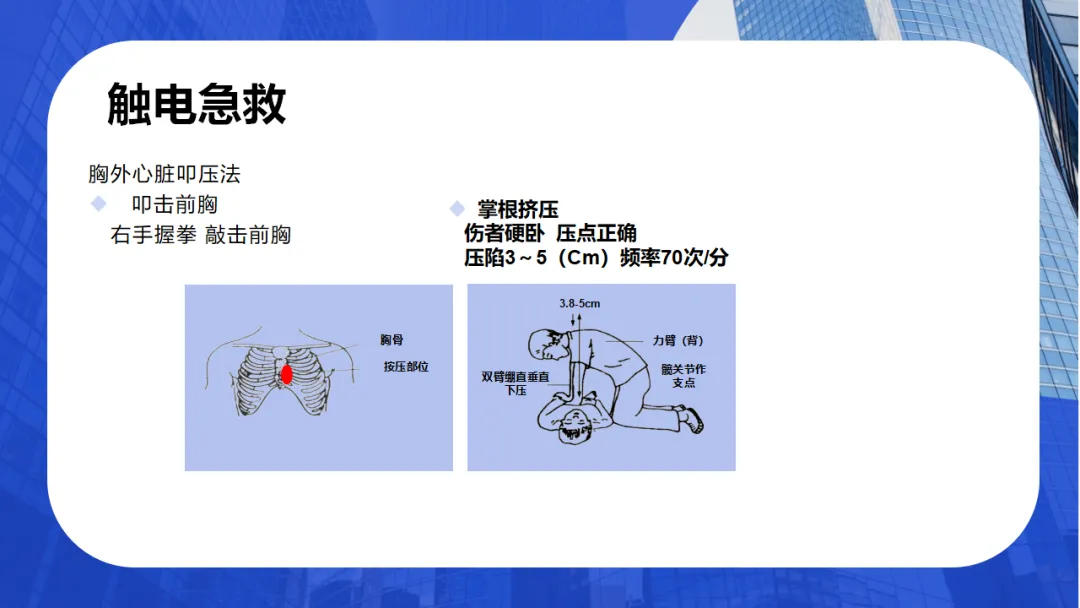

3.3 胸外心脏叩击法（心前区叩击）

在心脏骤停的早期（1分钟内），可以尝试心前区叩击：

操作方法：

右手握拳，用拳头底部（小鱼际侧）

从距离胸壁约20-30厘米高度

垂直向下叩击胸骨中下段

叩击1-2次

原理：

叩击产生的机械震动可能使心室颤动转为正常心律

相当于一次"人工除颤"

注意事项：

仅适用于目击下的心脏骤停早期

如果叩击后无反应，立即开始标准CPR

不要反复叩击，以免延误正规抢救

3.4 掌根挤压法

操作要点：

伤者硬卧（仰卧在硬板上）

压点正确：胸骨中下1/3处

压陷3-5厘米：成人按压深度

频率70次/分钟：保持均匀节奏

注意：现代心肺复苏指南已将按压频率更新为100-120次/分钟，按压深度更新为5-6厘米。但在实际培训中，应遵循最新的急救指南标准。

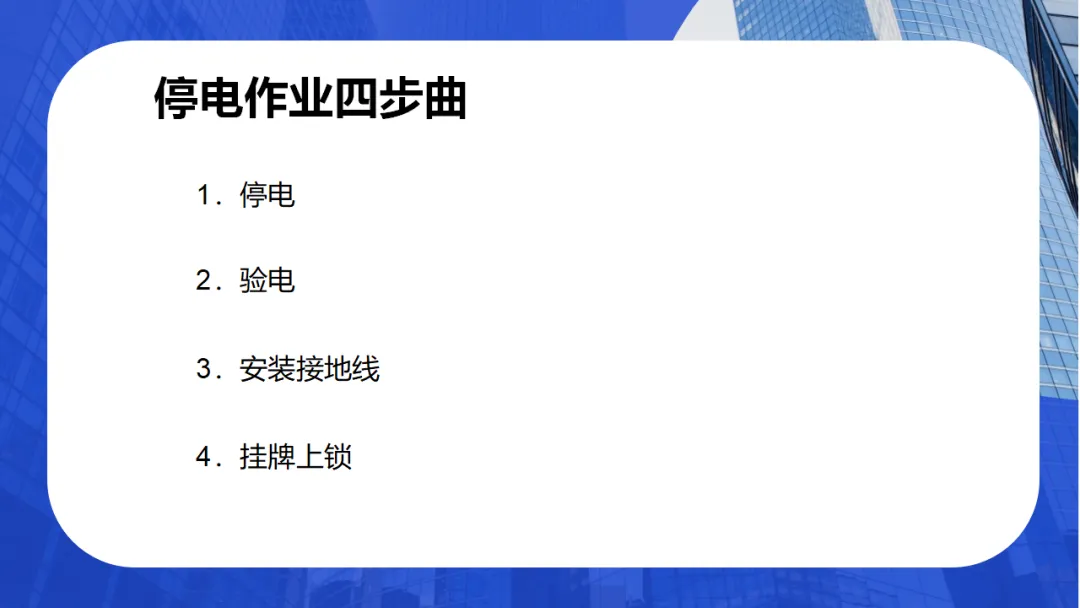

停电作业的步骤

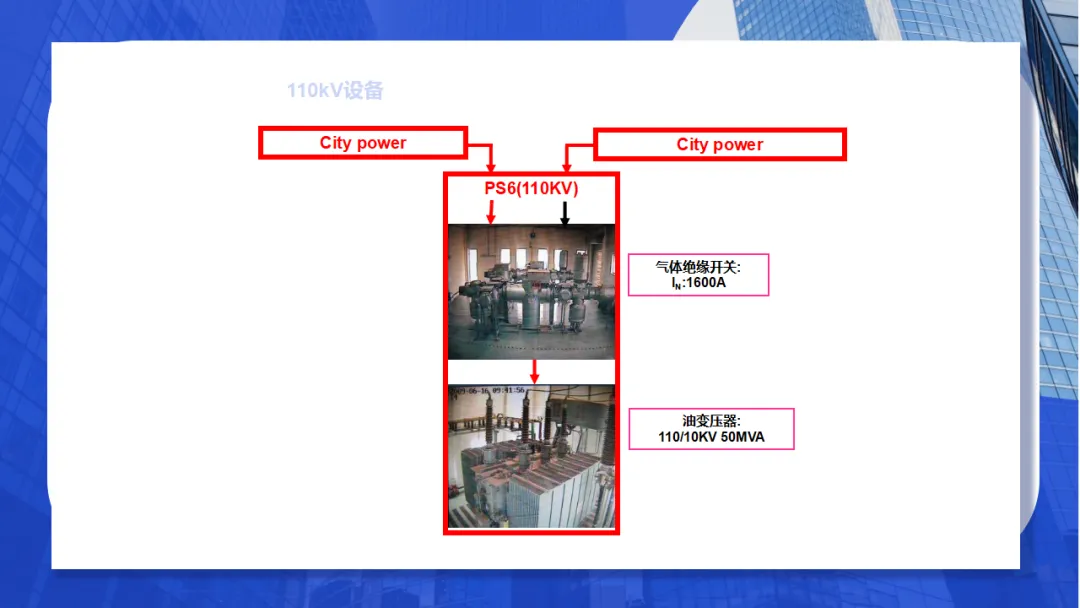

4.1 厂区电力设备介绍

在进行停电作业之前，我们需要了解厂区电力设备的基本情况。

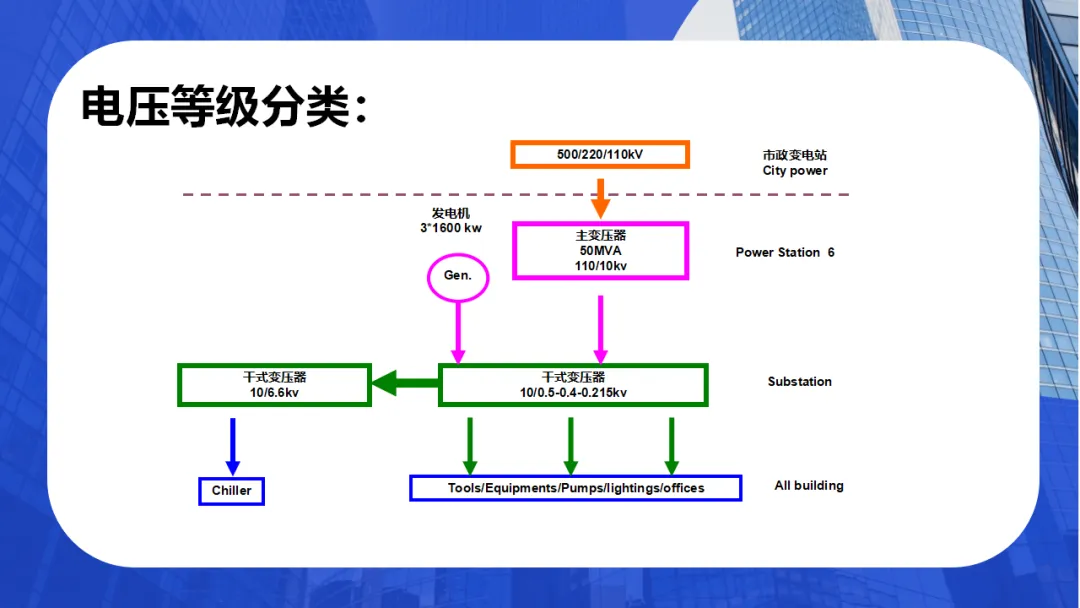

4.1.1 电压等级分类

电力系统按电压等级可分为：

电压等级	范围	应用场景
低压	1kV以下（220V/380V）	一般动力、照明用电
中压	1kV-35kV	厂区配电、小区供电
高压	35kV-220kV	城市电网、区域输电
超高压	330kV-750kV	跨区域输电
特高压	1000kV及以上	远距离大容量输电
