变电站直流系统图识绘(PPT课件)

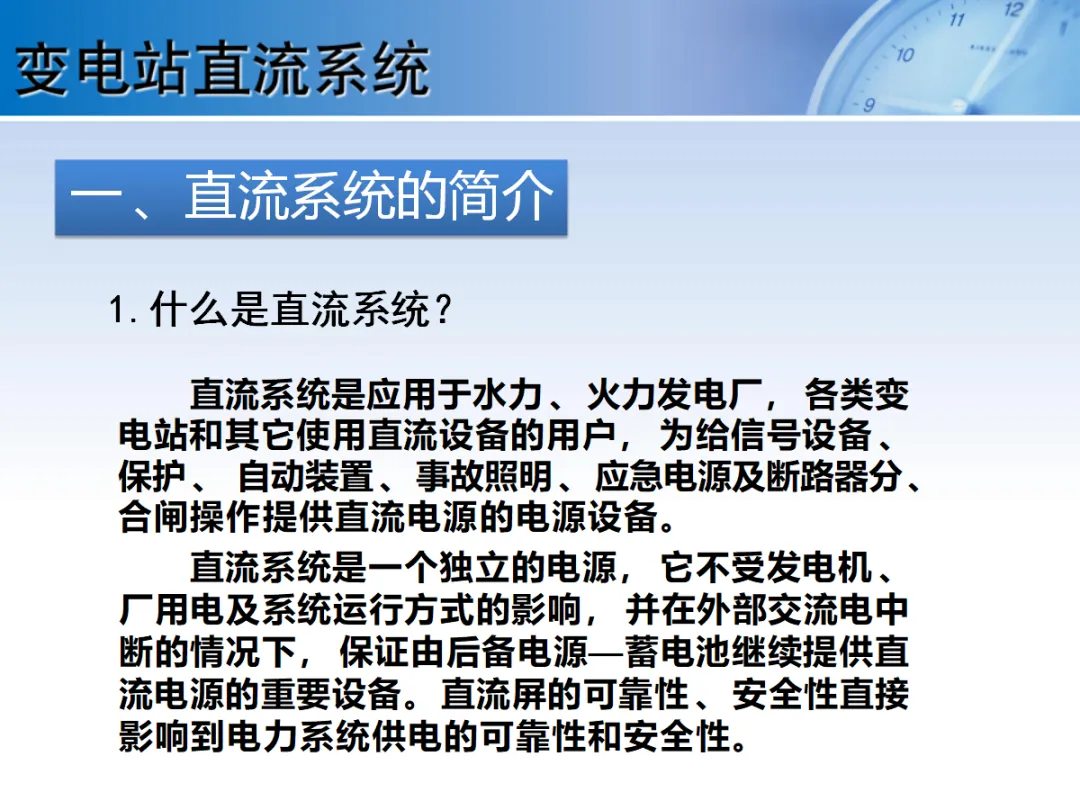

1.什么是直流系统？

直流系统是应用于水力 、 火力发电厂， 各类变电站和其它使用直流设备的用户， 为给信号设备 、保护 、 自动装置 、 事故照明 、 应急电源及断路器分 、合闸操作提供直流电源的电源设备。

直流系统是一个独立的电源， 它不受发电机 、厂用电及系统运行方式的影响， 并在外部交流电中断的情况下， 保证由后备电源—蓄电池继续提供直流电源的重要设备。 直流屏的可靠性 、 安全性直接影响到电力系统供电的可靠性和安全性。
