资料解读：三维数字化竣工验收模型交付标准

详细资料请看本解读文章的最后内容。本标准由地方住房和城乡建设局发布，作为城市信息模型（CIM）平台建设试点工作的重要技术支撑，旨在规范建筑工程三维数字化竣工验收模型的交付与管理，实现工程数据在审批、验收、运维全生命周期内的互通共享，为数字化竣工验收提供统一、完整、可落地的技术准则。

标准整体结构清晰，涵盖总则、术语、基本规定、交付要求、交付内容、数据组织及多项附录，形成闭环管理体系。总则明确编制目的为支撑CIM 平台建设、深化工程审批制度改革，适用于区域内建筑工程三维数字化竣工验收模型的交付与管理，并要求同时符合国家、地方现行相关标准。术语部分对城市信息模型、CIM 平台、三维数字化竣工验收交付物、竣工验收信息模型、竣工验收管理系统等核心概念作出精准定义，为标准执行奠定统一认知基础。

基本规定从一般要求、命名规则、文件组织三方面提出框架约束。交付物需面向竣工验收管理场景，采用规定格式交付，确保数据完整、一致、安全，并承继施工图审查信息；平面与高程系统分别采用广州2000 大地坐标系与 1985 国家高程系，时间、计量单位执行统一标准。命名规则要求文件与文件夹名称简洁可识别，保持与施工图审查阶段命名的延续性；文件组织要求按专业、楼层、功能合理梳理，模型清理冗余信息，按层级逻辑组合。

交付要求分为通用要求、CIM 平台数据要求、竣工验收管理系统数据要求。交付物需在全生命周期内动态维护，与工程实体保持一致；向 CIM 平台交付宜采用轻量化模式，保证模型轴线链接关系完整；交付深度、属性检查、数据格式均需满足管理系统需求，并与附录要求对应。

交付内容包含三大核心板块：工程图纸、竣工验收信息模型、其他文件。图纸需达到竣工图深度，与模型一致，制图合规并附带电子签章。模型按源格式与交换格式双重交付，划分为项目级、功能系统级、构件级、零件级四级，几何精度分四级、属性深度分四级，明确地基基础、主体结构、装饰装修、屋面、给排水、暖通、电气、智能建筑、节能、电梯、人防、消防等全专业交付深度，区分必选、条件必选、可选三类。其他文件涵盖竣工验收备案资料、模型使用说明书、检查报告等，备案资料需真实完整、电子签章清晰，说明书需详细说明项目信息、文件架构、视图与参数设置。

数据组织部分规定交付数据以文件形式持久化存储，采用通用格式，无外部参照，同一属性不重复定义。数据架构涵盖项目信息、文件管理、几何信息、专业属性、关联关系、枚举字典六大类，明确元素与实体对象的基础属性字段。数据库定义规范字段命名、UTF-8 字符格式、数据表构成，明确建筑单体、楼层、构件、空间区域、几何、材质等数据表项，保障与 CIM 平台兼容对接。

本标准通过刚性条款与量化指标，将三维数字化验收从模糊要求转化为可执行、可检查、可追溯的标准化流程，打通设计、施工、竣工验收、城市管理的数据链条，对提升工程验收效率、保障数字资产质量、推进智慧城市建设具有关键支撑作用。

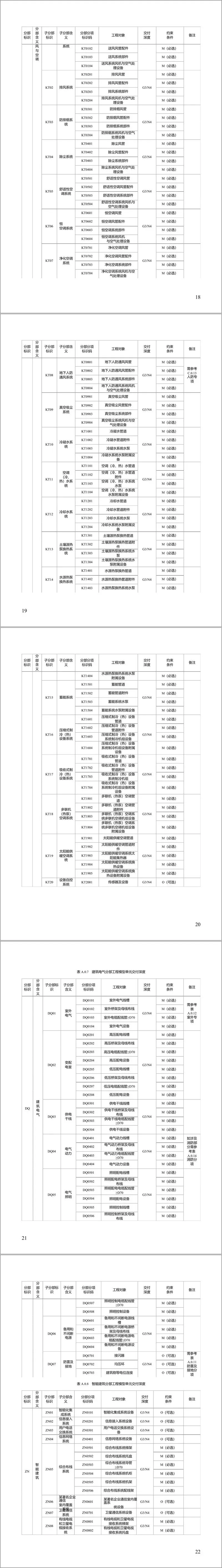

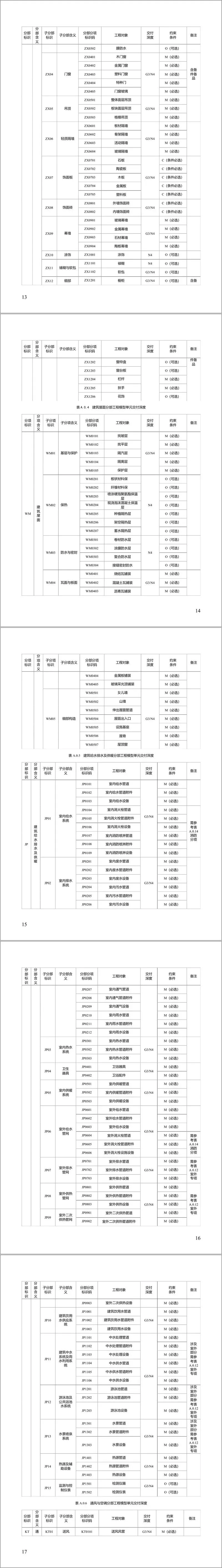

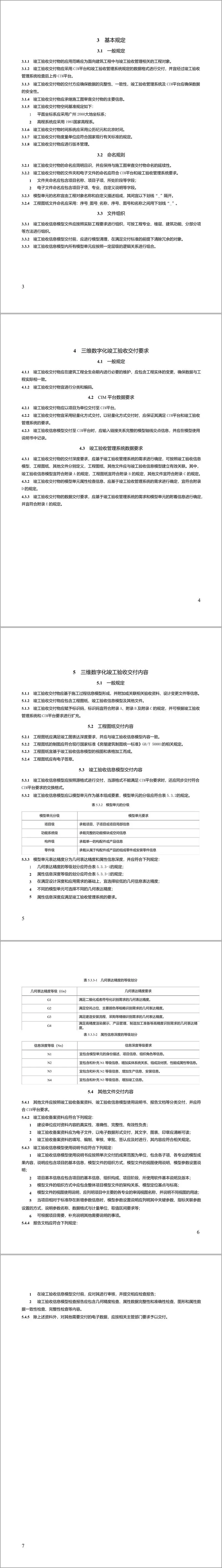

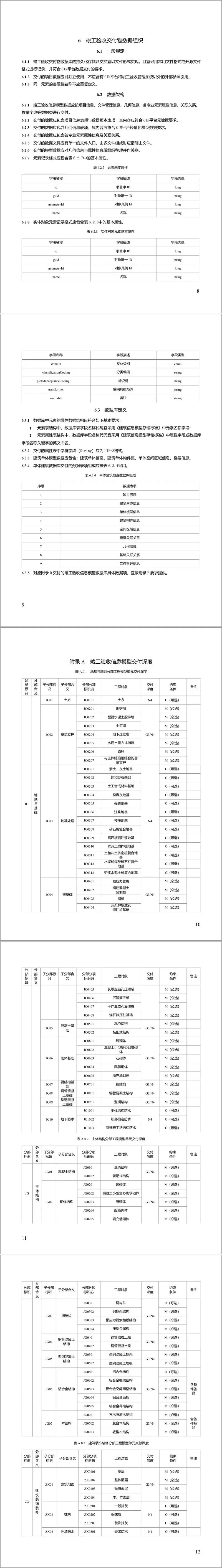

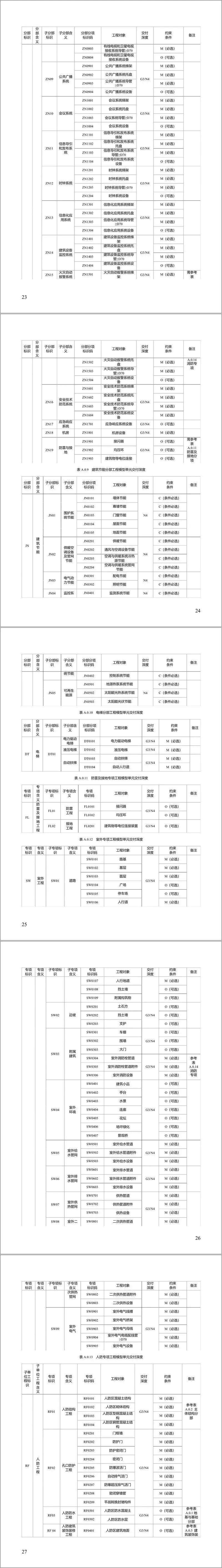

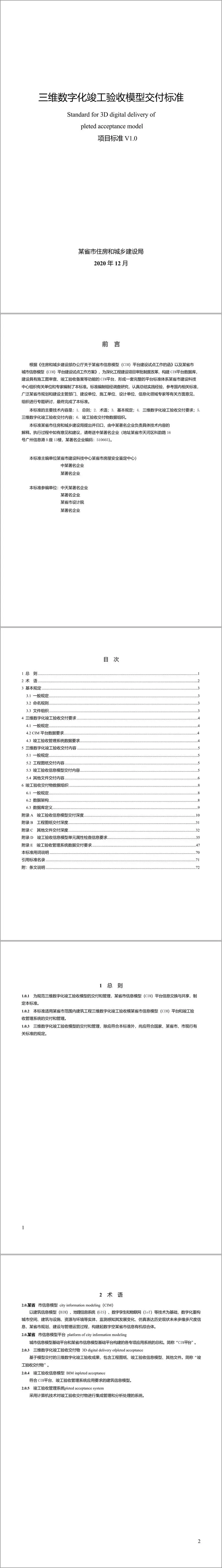

接下来请您阅读下面的详细资料吧。
