新能源场站通信需求分析(34页PPT)新能源光储一体化智能场站施工技术方案(99页 WORD)
- 2026-11-01 08:31:31
新型电力系统下新能源场站全场景通信需求与落地方案深度解读
双碳战略持续推进，光伏、风电、电化学储能装机规模连年高速增长，大量集中式、分布式新能源场站分布在山地、荒漠、近海等偏远区域，设备分散、环境复杂、业务类型多元，传统单一通信模式难以满足设备监控、调度传输、运维管控、海上安全、市场交易多重需求。《新能源场站通信需求分析》34 页 PPT 完整覆盖光伏、风电、储能、海上升压站四大主流场站类型，从场区设备通信、升压站内网通信、电网接入干线通信三大核心层级梳理现有通信架构、传输介质、标准协议，同时面向集控、数字孪生、5G 无线、虚拟电厂四大未来发展方向提出通信升级路径。本文依托 PPT 完整业务场景、设备架构、工程案例，系统拆解新能源场站全链路通信痛点、差异化组网方案与长期演进技术路线，为新能源设计、集成、运维单位提供标准化通信建设实操参考。
一、新能源场站通信整体分层架构体系
新能源场站通信分为三层完整传输链路，每层承载业务、传输介质、通信协议存在明确区分，三层数据互通、安全隔离，构成完整数据传输闭环：
- 场区设备层通信
：光伏逆变器、风机主控、储能 BMS/EMS 等现场一次、二次设备之间本地数据交互，以短距离有线、无线载波、4G/WiFi 为主，核心完成设备运行、故障、功率数据采集； - 升压站内通信
：场站监控、保护、五防、计量、安防等站内系统组网，分为生产控制大区、管理信息大区，严格遵循电力二次安全分区规范，采用光纤以太网、IEC61850 标准化通信；3 电网接入干线通信：升压站至上级变电站、省 / 地调度中心长距离传输，依托 OPGW 光缆、光传输设备搭建调度数据网，承载远动、保护、安稳控制等高实时性业务。
三层通信对时延、可靠性、带宽、安全等级要求逐级提升，场区侧重海量末梢设备低成本接入，升压站侧重电力安全分区隔离，干线通信侧重长距离冗余传输与调度合规。
二、各类场区设备差异化通信组网方案
（一）集中式 / 分布式光伏场区通信
光伏分为集中式逆变器、组串式、分布式三类场景，适配完全不同通信方案：
- 大型集中式光伏（集中逆变器）

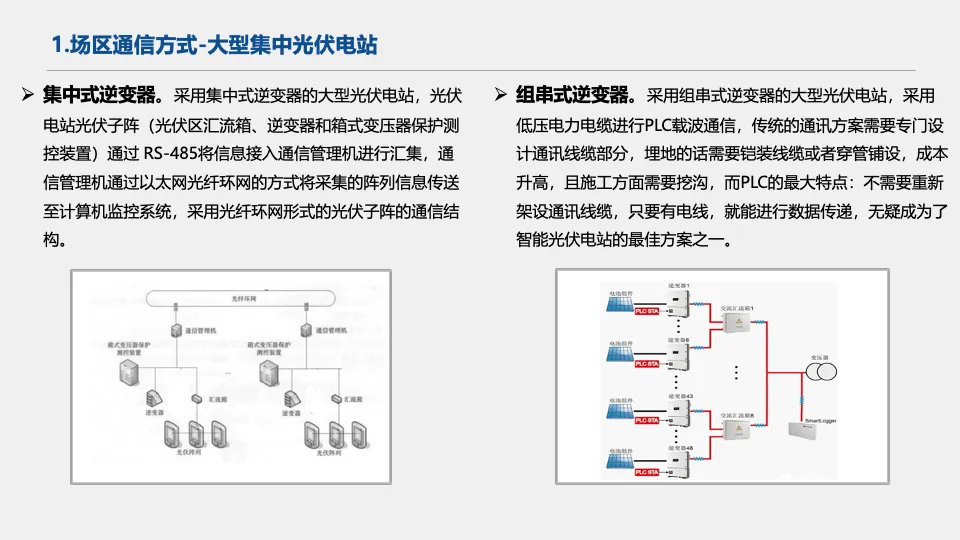

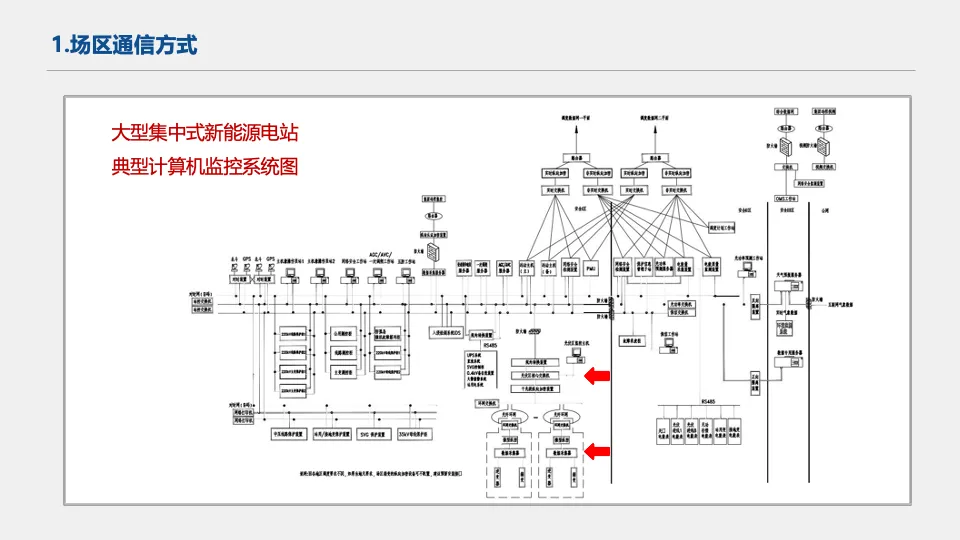

子阵汇流箱、箱变测控通过 RS485 采集设备数据，统一接入通信管理机，采用光纤环形以太网组网传输至站控监控系统。光纤环网具备自愈能力，单段光缆断裂不影响整体子阵数据上传，适配荒漠、山地大面积集中光伏，是地面电站主流有线方案。 - 大型组串式光伏
推广 PLC 电力载波通信，无需额外铺设通信线缆，直接利用光伏电力电缆传输数据，省去挖沟、铠装布线施工成本，大幅缩短建设周期，适合地形复杂、布线难度高的山地光伏。 - 分布式户用 / 工商业光伏

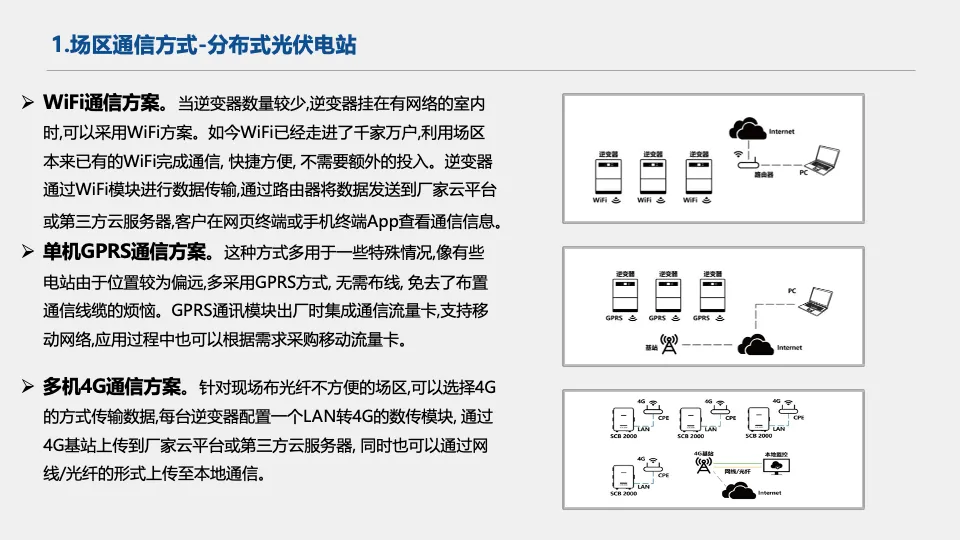

场景分散、点位零散，提供三类轻量化无线方案：WiFi 方案：逆变器部署在室内机房，依托厂区现有 WiFi 路由器上传至云平台，适用于小规模厂区光伏；GPRS / 窄带物联网：偏远无固定宽带点位，模块内置流量卡，免布线低成本采集；4G 数传方案：逆变器通过 LAN 转 4G 模块传输，支持本地光纤备份双链路，兼顾稳定与便捷，是工商业分布式主流选择。
（二）风力发电场场区通信
风电场通信分为机组就地总线、全场中央监控两层：
- 风机就地底层通信

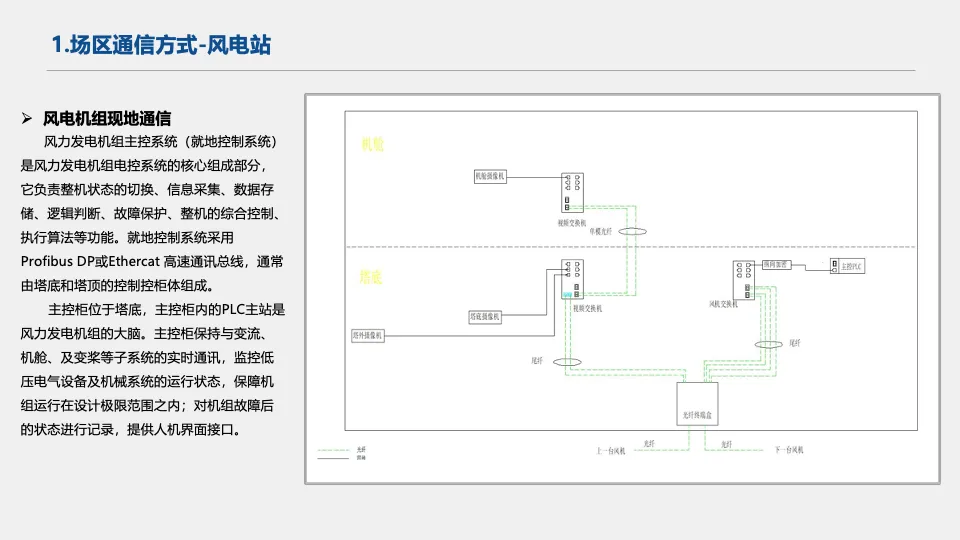

塔筒内部采用 Profibus DP、Ethercat 高速工业总线，塔底 PLC 主站实时与变桨、变流、机舱子系统交互，毫秒级传递转速、温度、振动、故障保护信号，保障机组安全运行控制。 - 风场中央 SCADA 监控系统

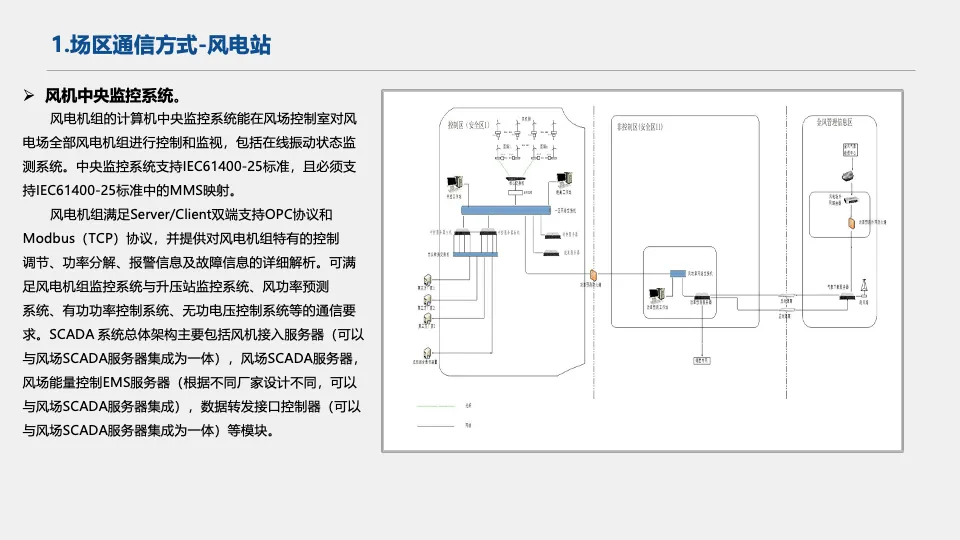

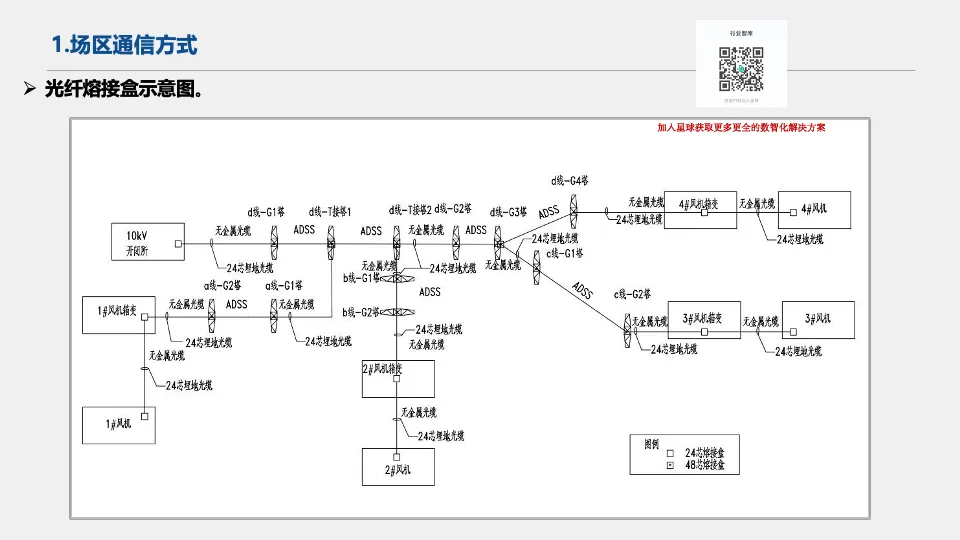

全场风机数据统一汇集至控制室，遵循 IEC61400-25 行业标准，兼容 OPC、Modbus TCP 协议，同步对接风功率预测、有功 / 无功控制系统。通信链路以光纤星型 / 环网为主，可实时调取单台机组出力、故障代码、振动监测数据，支撑全场功率统一调节。
（三）电化学储能场站分层通信
储能采用 BMS 三层分级通信架构，配套 EMS 能量管理系统完成全局调度：

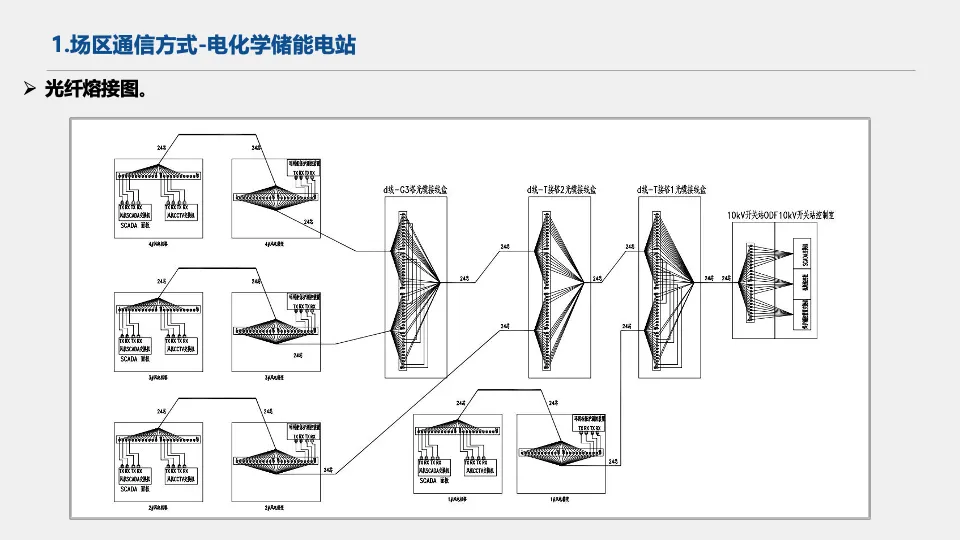

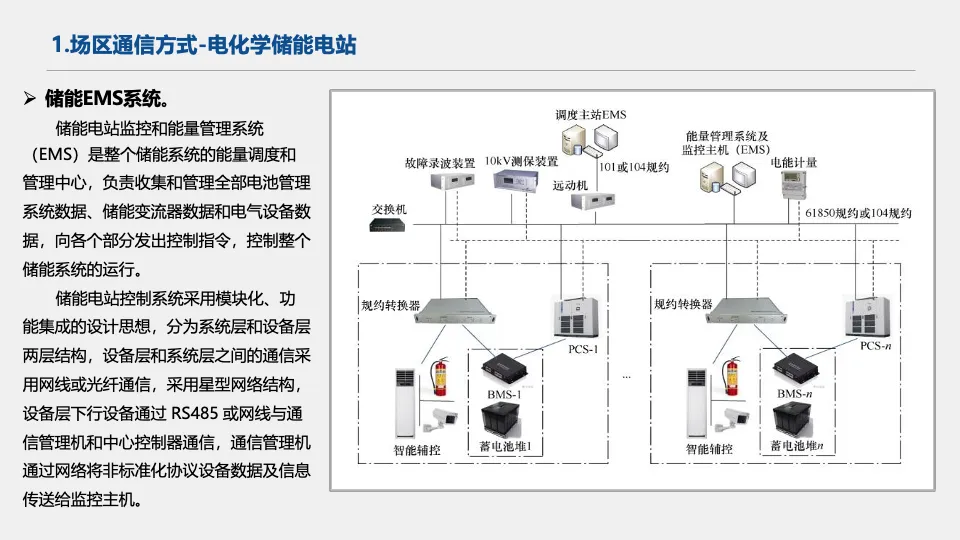

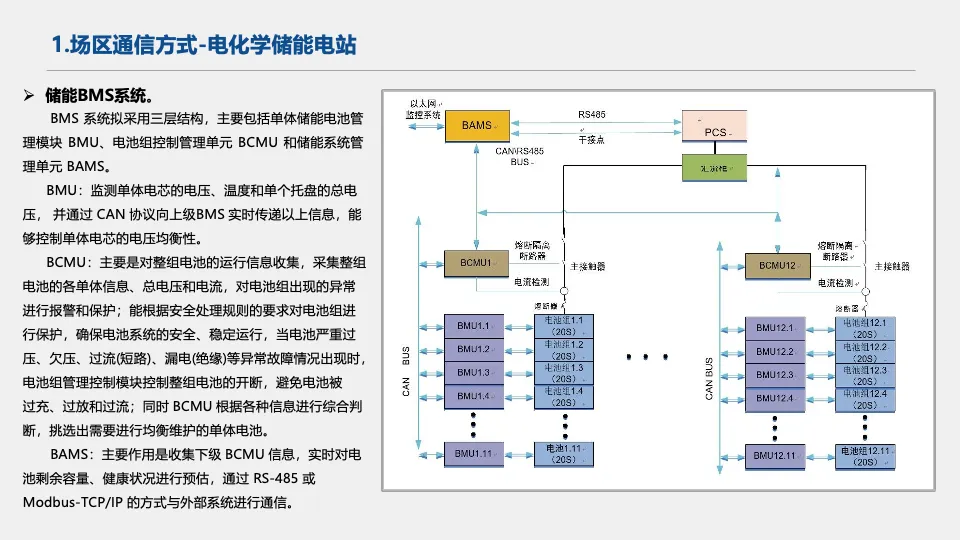

BMU 单体监测层：CAN 总线采集电芯电压、温度，实现单体均衡控制； BCMU 电池簇管理层：汇总整簇运行数据，识别过压、短路、漏电故障，紧急切断回路保护电池； BAMS 系统管理层：RS485/Modbus TCP 向上传输全部电池状态； EMS 能量管理中枢：光纤以太网汇总 BMS、PCS、高压柜数据，执行调度充放电指令，参与峰谷套利、电网调频。整套储能通信具备故障毫秒级上报能力，满足储能电站安全监管硬性要求。
三、升压站内通信与海上升压站特色通信
（一）陆上升压站标准通信架构

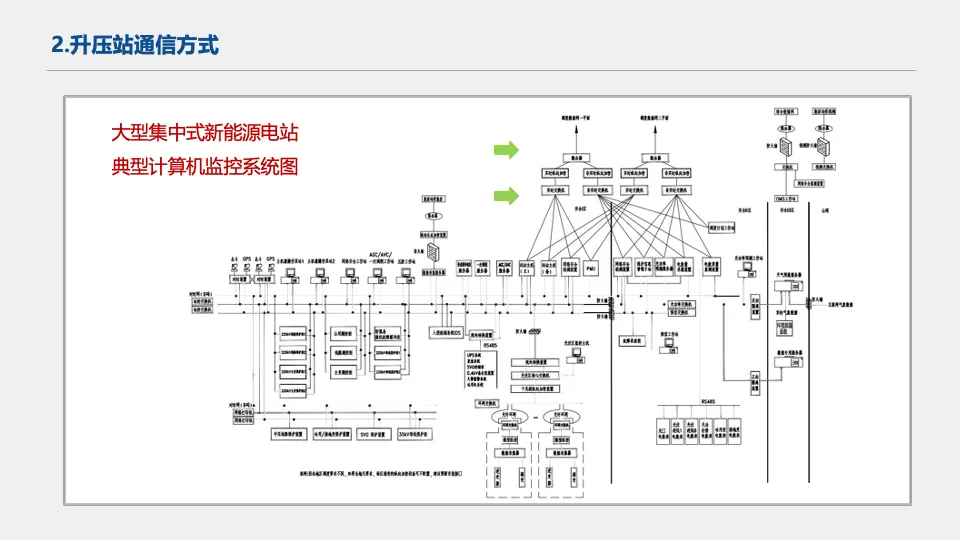

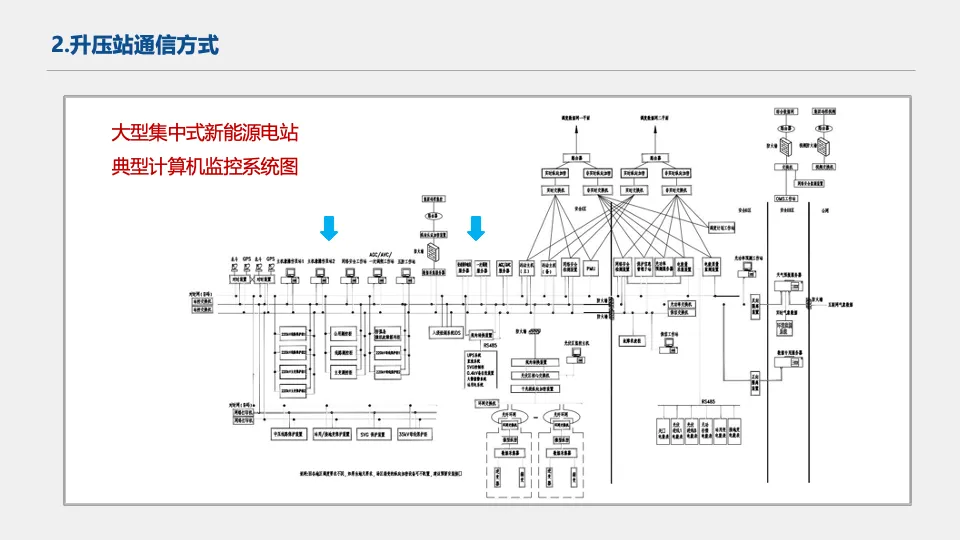

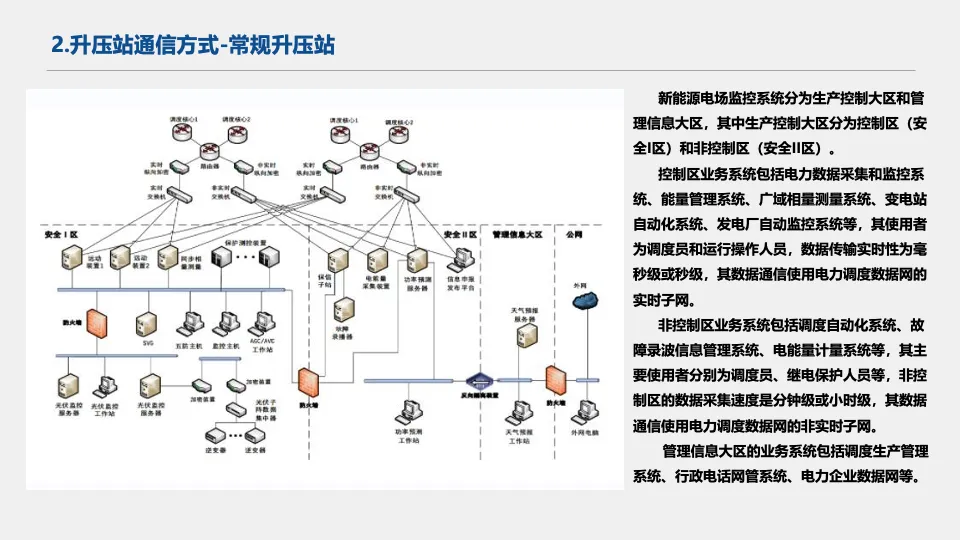

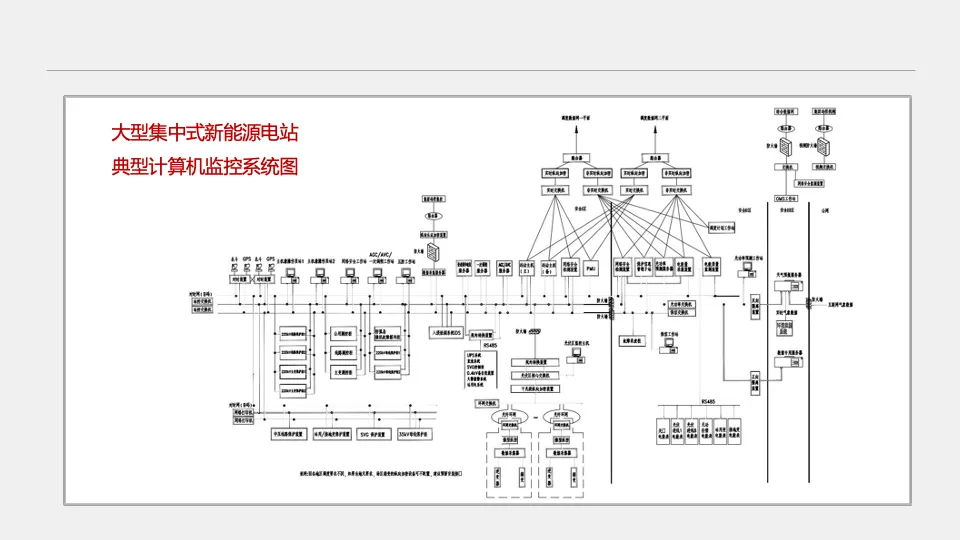

升压站分为站控层、间隔层两大层级，严格划分电力安全 I、II、III 大区：

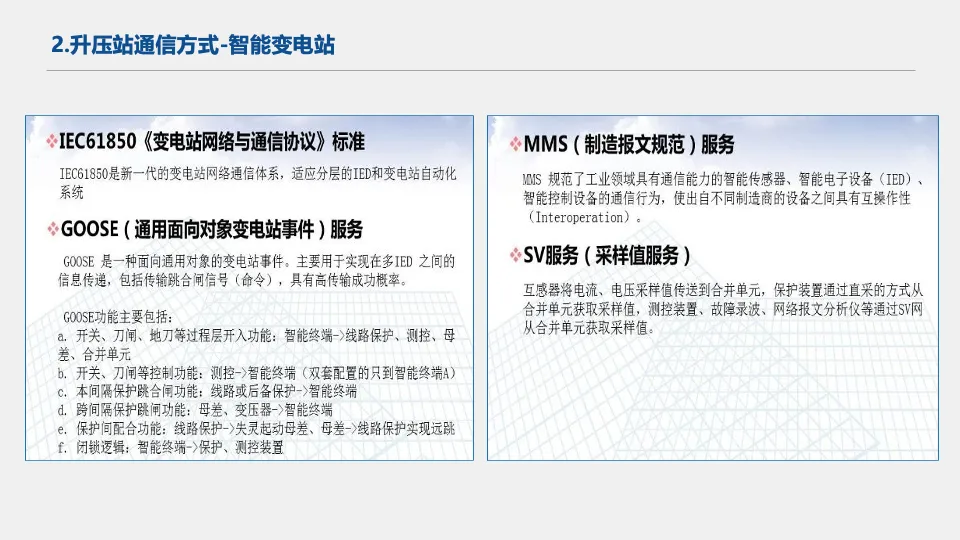

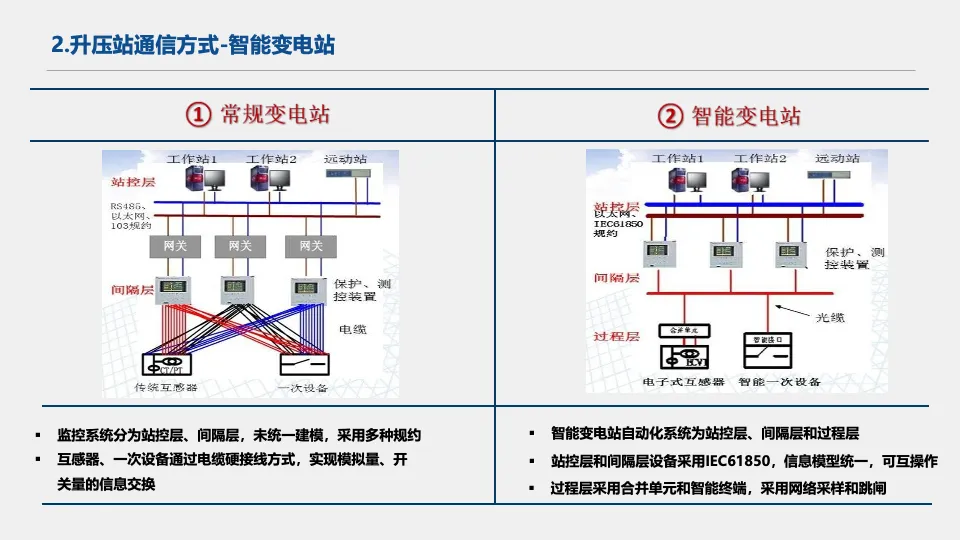

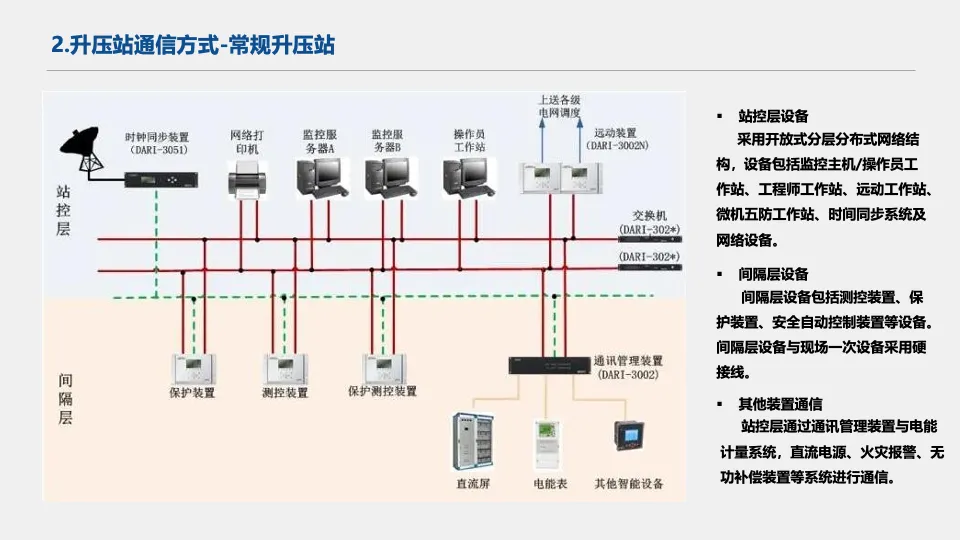

站控层：监控主机、远动、五防、时间同步服务器，依托以太网交互全站数据； 间隔层：保护、测控装置硬接线采集一次设备模拟量、开关量； 分区安全规则：控制区（I 区）承载 SCADA、安稳控制，毫秒级实时业务；非控制区（II 区）承载录波、电能量计量；管理信息大区承载办公、视频、运维平台，三区物理隔离、单向网闸交互，满足电力二次安防规范。新建智能升压站全面落地 IEC61850 标准，采用合并单元、智能终端网络采样、网络跳闸，取代传统电缆硬接线，大幅减少线缆施工量。
（二）海上升压站专属通信方案
海上风电环境特殊，需叠加船舶管控、人员安全、多冗余传输三大特色通信系统：

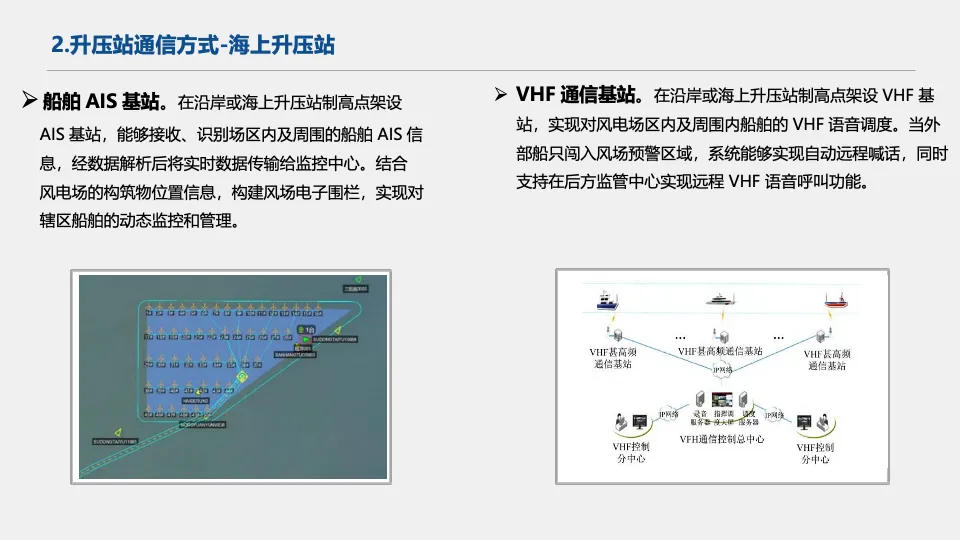

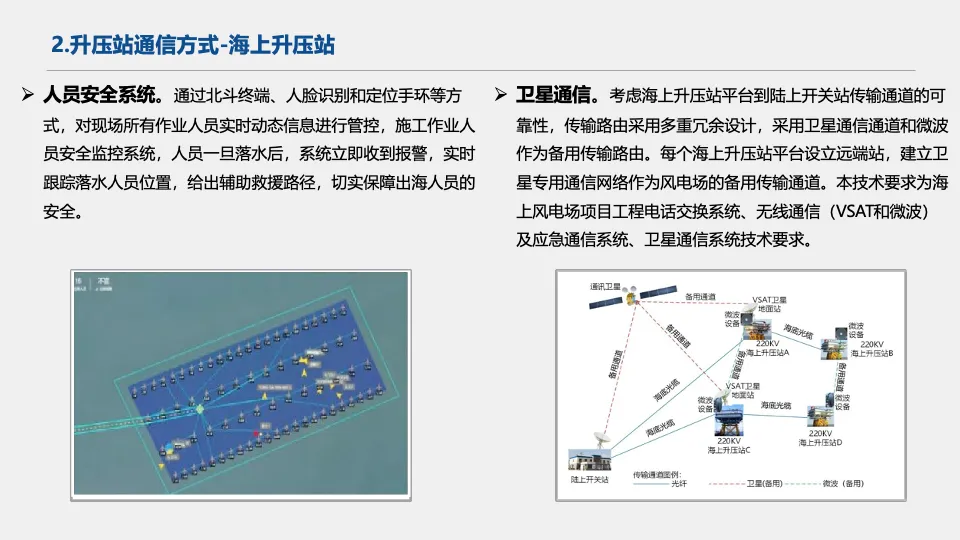

船舶监管通信：架设 AIS 船舶识别基站、VHF 语音调度基站，划定海上电子围栏，外来船舶闯入自动远程喊话预警，规避施工、设备碰撞风险； 人员安全通信：北斗定位手环、人脸识别终端实时追踪作业人员，落水后自动报警并推送救援路线； 多冗余干线传输：主通道采用 OPGW 光缆，卫星 VSAT、微波作为双重备用链路，海上极端天气光缆中断时保障调度、运维信号不中断。
四、电网接入干线通信工程标准（案例落地解读）

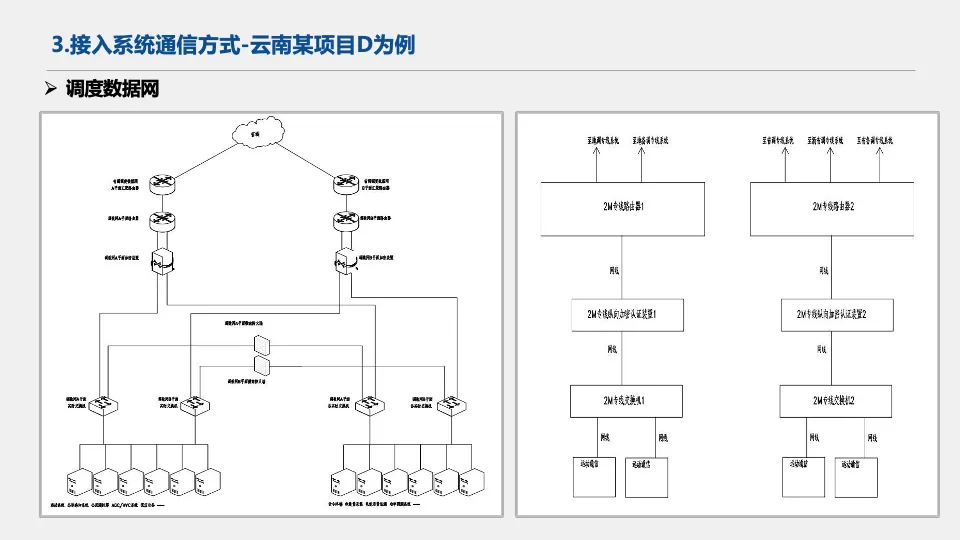

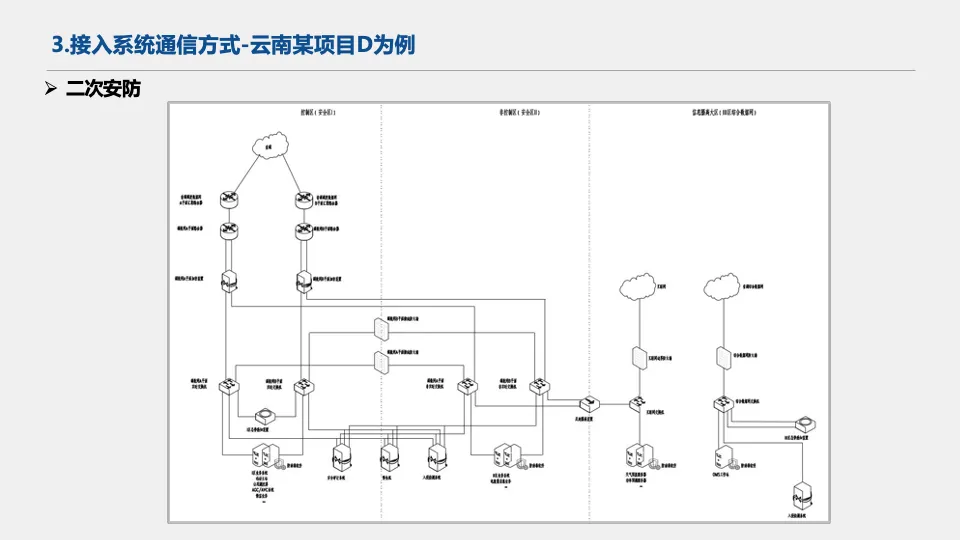

PPT 以云南 220kV 大型光伏电站为典型工程，完整展示场站至省、地调度干线通信全套配置：

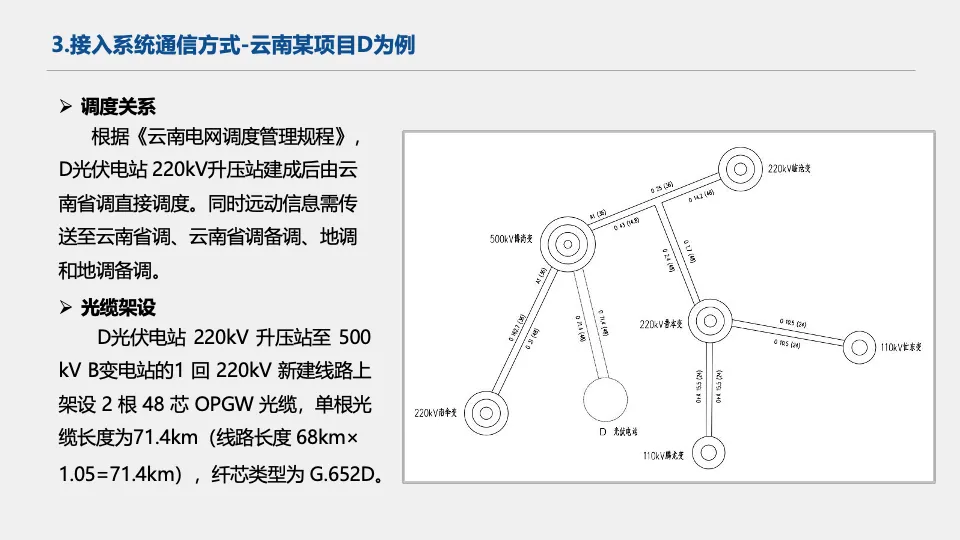

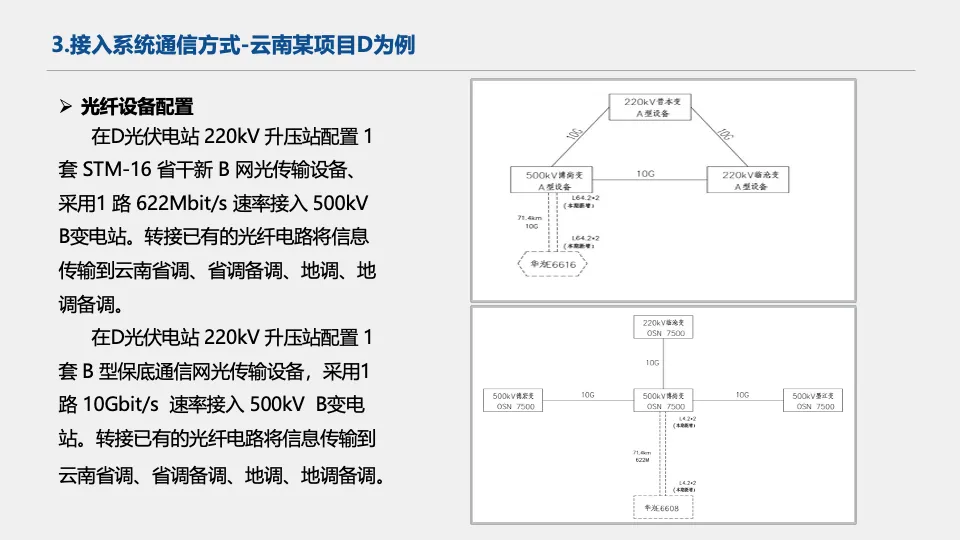

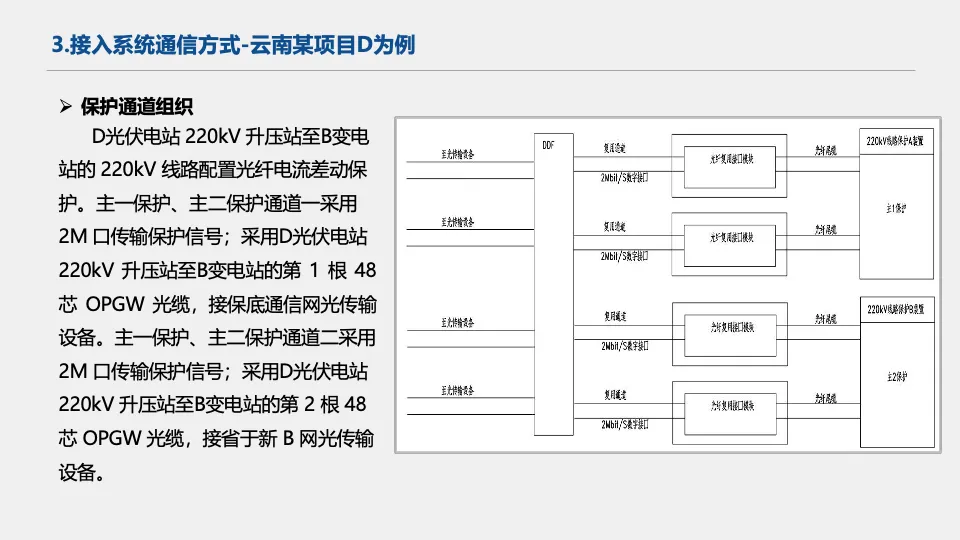

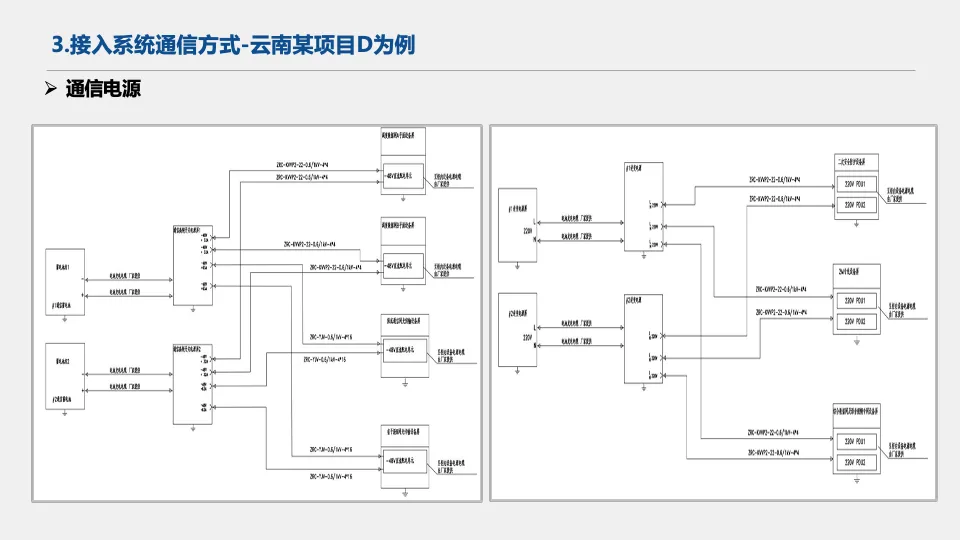

光缆敷设：220kV 输电线路同步架设 2 根 48 芯 G.652D OPGW 光缆，线路长度上浮 5% 预留冗余； 光传输设备：站内部署 STM-16 省干光传输、10G 保底通信网两套设备，分别承载两套独立保护通道； 保护通道组织：220kV 线路双重光纤差动保护，两套保护分属不同光缆、不同传输设备，实现通道完全独立，单一光缆损毁不引发保护失效； 配套配套系统：同步部署调度数据网、二次安防隔离装置、高频通信专用一体化电源，保障全年不间断稳定传输。整套干线方案严格遵循电网调度规程，实现省调、地调、备调四方远动数据同步上传。
五、新能源通信四大未来技术演进方向
随着新型电力系统、虚拟电厂、智慧运维发展，场站通信向集控化、数字化孪生、5G 无线、虚拟化四大维度升级：
（一）全省集中远程集控通信

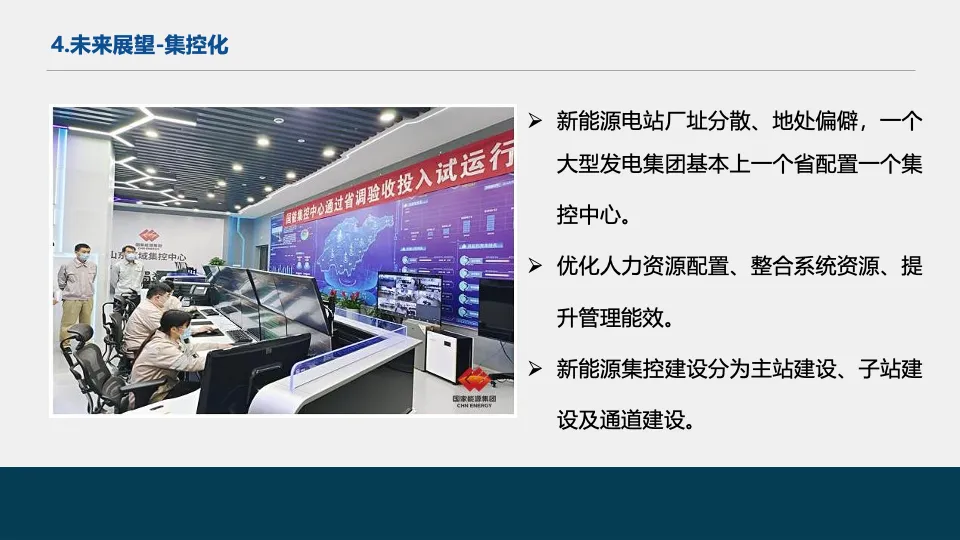

新能源场站分散偏远，发电集团普遍省级统一集控中心。通信改造核心：打通全省所有光伏、风电、储能场站标准化通信通道，统一协议、统一数据格式，远程实现功率调节、故障查看、远程巡检，大幅减少现场驻站运维人员，降低人力成本。集控通信要求大带宽、低时延、全链路加密，构建集团专用传输专网。
（二）数字孪生与 VR 可视化通信

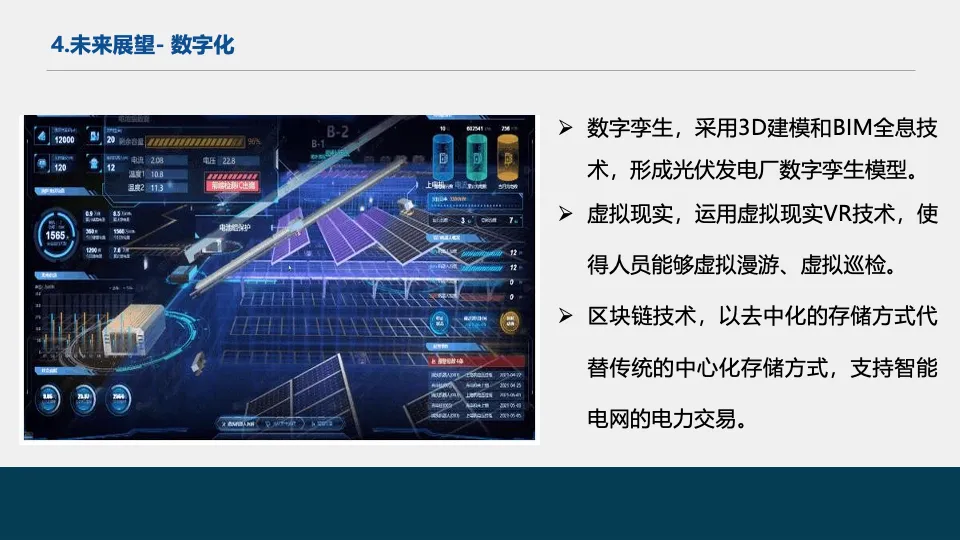

依托 BIM、3D 建模搭建场站数字孪生模型，通信系统实时同步设备出力、温度、故障数据至三维场景，支持 VR 远程虚拟巡检。需要高并发视频、海量时序数据同步传输，对场站光纤带宽、云端通信网关提出更高算力需求。
（三）5G 全域无线通信替代传统线缆

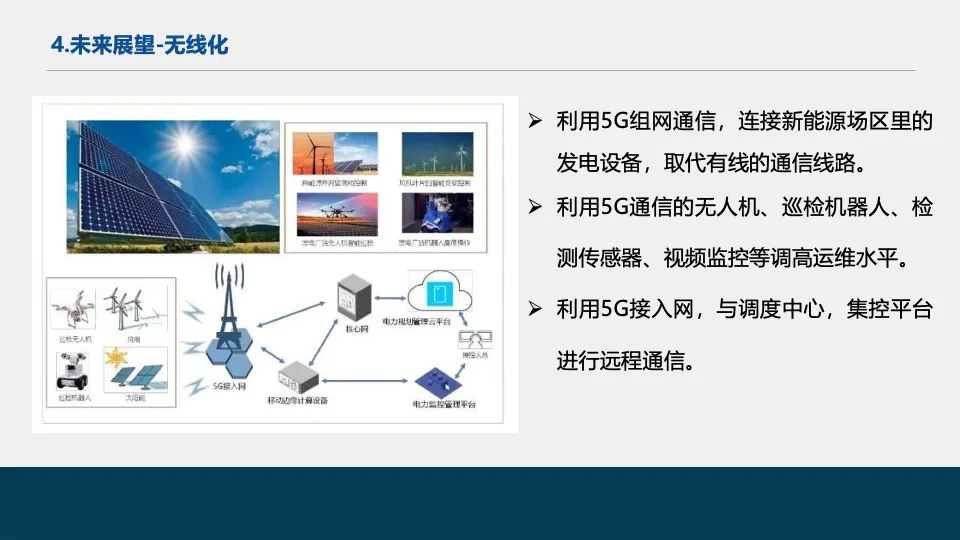

5G 低时延、大带宽特性逐步替代场区大量有线通信：逆变器、储能、巡检机器人、高清视频、无人机全部依托 5G 专网接入，省去大量光纤、电缆敷设；同时 5G 支撑场站与集控、调度中心远程实时交互，山地、滩涂、海上复杂场景施工效率显著提升。
（四）虚拟化通信支撑虚拟电厂运营

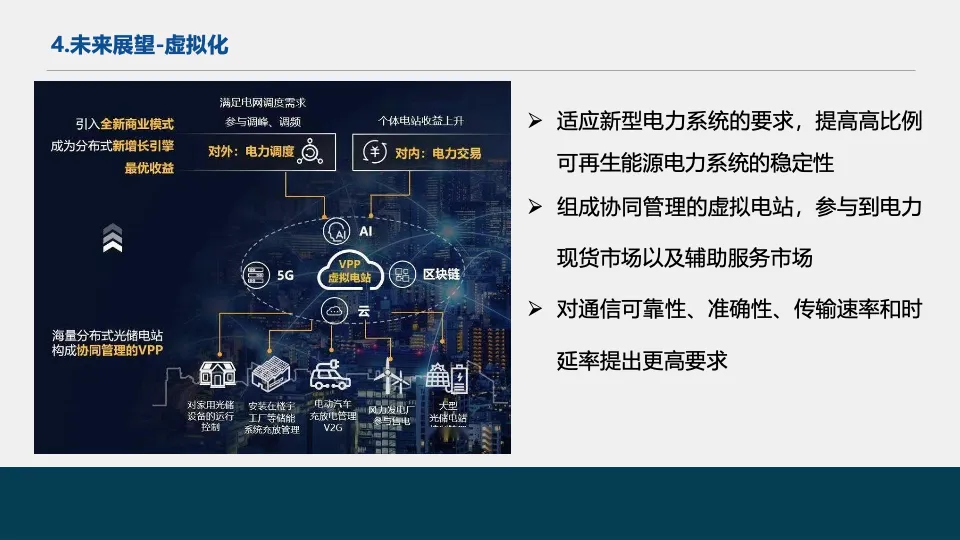

虚拟电厂聚合海量分布式风光储能资源参与现货、辅助服务市场，通信系统需接入成千上万分散点位，依托虚拟化通信网关、云平台统一汇聚负荷、发电数据，毫秒级下发充放电、功率调节指令，对通信并发、时延、可靠性提出全新标准，是新型电力系统通信核心升级方向。
六、当前场站通信现存共性痛点与优化思路
- 场景适配不足
：山地、海上布线难度大，传统光纤施工周期长、造价高，优化方案推广 PLC、5G 无线、卫星多复合传输； 协议不统一：各品牌逆变器、风机、储能设备私有协议繁杂，对接集控、调度工作量大，统一推行 Modbus、IEC61400、IEC61850 标准化协议； 安全隔离薄弱：部分小型分布式场站未落实电力安全分区，存在外网入侵风险，严格部署网闸、纵向加密、分区隔离装置； 传输冗余不足：单光缆、单设备单点故障易造成全站失联，新建项目强制双光缆、双光设备冗余架构； 运维可视化缺失：传统通信仅传输运行数据，无视频、定位配套，叠加 5G 视频、北斗定位实现一体化运维通信。
结语
在高比例新能源新型电力系统建设进程中，通信是连接设备、场站、电网调度、市场交易的基础神经。本套通信需求分析方案覆盖地面光伏、分布式光伏、陆上风电、海上风电、电化学储能全品类场站，从场区末梢设备通信、升压站内安全分区组网、跨区域干线传输三层搭建完整技术体系，结合云南大型光伏工程落地实例明确光缆、光传输、保护通道标准化配置要求。同时面向行业长期发展，提出集控化、数字孪生、5G 无线、虚拟化虚拟电厂四大通信升级路线，精准解决布线难、协议杂、可靠性低、运维滞后等行业共性痛点。整套通信建设逻辑兼顾当前工程落地合规性与未来新型电力系统业务拓展需求，可为新能源设计院、EPC 集成商、发电集团、电网通信单位提供完整通信规划、设备选型、工程实施标准化实操依据，持续支撑风光储大规模安全稳定并网运行。
PPT内容展示如下
商业智库
《内容持续迭代更新，期待与您同行》
光储一体化智能场站全流程施工与智慧运营完整方案深度解读
在 “双碳” 战略持续落地、新型电力系统加速构建背景下，光伏配套储能（光储一体化）已成为新能源项目主流建设模式。传统光伏场站普遍存在运维人力投入大、故障识别滞后、发电量损耗高、安全管控薄弱、数字化程度低等痛点，单纯依靠人工巡检、纸质台账、分散监控系统难以实现精细化运营。本文依托 99 页《新能源光储一体化智能场站施工技术方案》完整文档，围绕场站顶层建设目标、三大核心建设板块（智慧运行、智慧运维、智慧安全）、全套软硬件施工落地体系、AI 智能诊断与多类智能巡检装备、全周期实施价值展开系统解读，为大型地面光伏、工商业光储项目 EPC 施工、后期智慧化运营提供标准化落地范本。

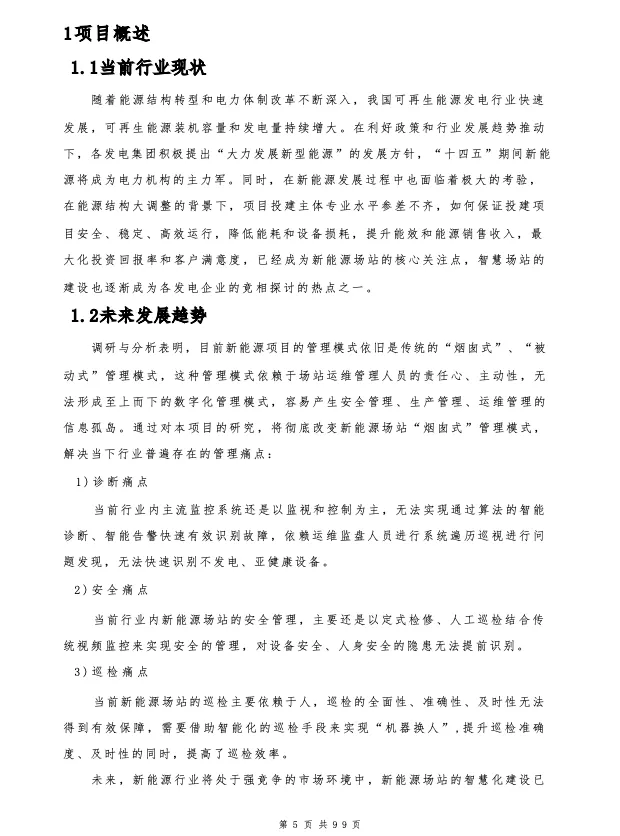

一、行业现状、发展趋势与项目建设总体目标
（一）行业现存核心痛点
当前国内光伏电站传统管理模式属于被动烟囱式管理，数字化割裂问题突出：一是故障诊断依赖人工监盘，组串热斑、隐裂、掉串等亚健康设备无法提前识别；二是巡检完全依靠人工徒步，大面积场站巡检覆盖不全、效率低下，人力成本居高不下；三是安全管控手段单一，仅依靠传统监控，人员作业、火情、外来入侵隐患难以及时预警；四是各设备监控系统独立，逆变器、箱变、储能数据互不连通，形成大量数据孤岛，无法实现统一调度分析；五是缺少数字孪生可视化底座，场站设备、地形、管线无法直观统筹管理，决策仅依靠人工经验。
（二）行业发展核心趋势
新能源场站正在全面从人工值守向 “无人值班、少人值守” 智能化模式转型，行业竞争逐步从装机规模比拼转向数字化运维能力比拼。头部能源企业普遍落地 “数字孪生 + AI 诊断 + 智能装备” 一体化体系，通过机器换人、数据驱动降低度电运维成本，提升等效利用小时数。未来光储一体化场站必须同步覆盖智慧运行、智慧运维、智慧安全三大体系，实现生产、巡检、安防全流程数字化闭环，才能提升项目投资回报率。

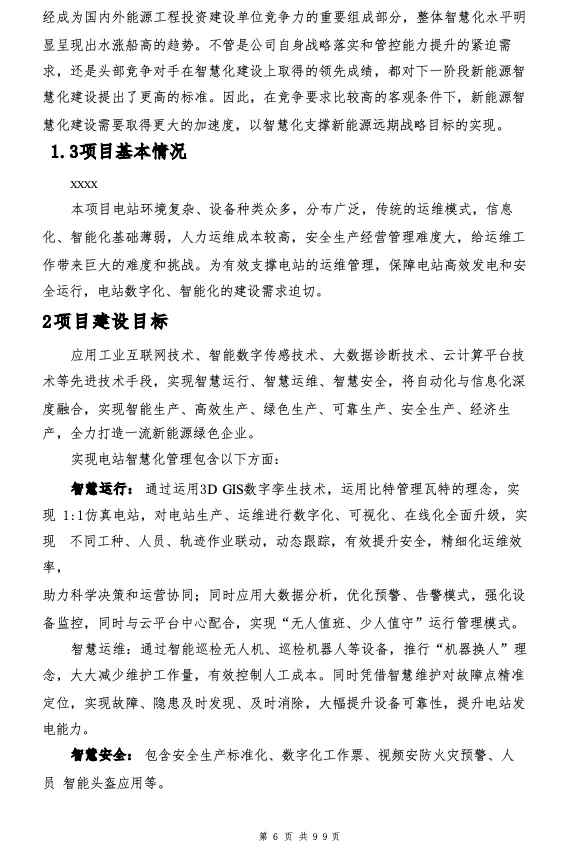

（三）项目总体建设目标

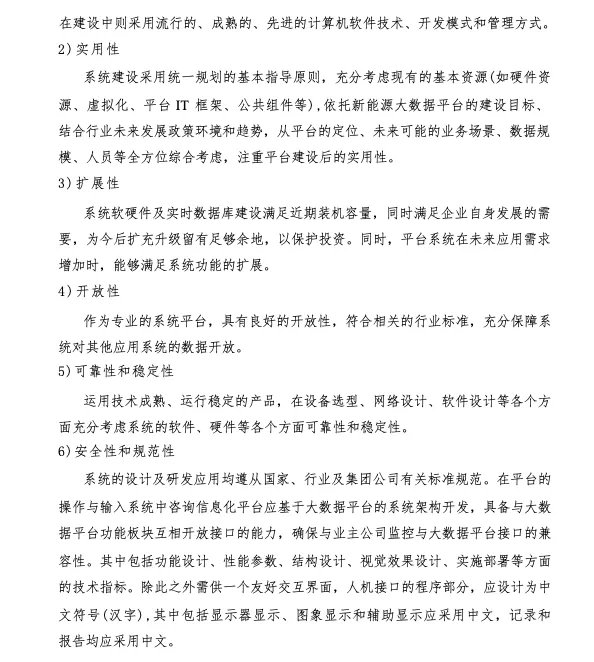

依托工业互联网、物联网、三维数字孪生、AI 图像识别、机器人巡检等技术，搭建一体化智能管控平台，全面实现三大核心建设方向：
- 智慧运行
：搭建 3D GIS 数字孪生底座与全域智慧监控平台，实现全站设备实时可视化监测、多维度 AI 能效诊断、智能化调度； - 智慧运维
：部署无人机、升压站轮式机器人、开关柜轨道机器人三类智能巡检装备，实现自动化缺陷识别、工单闭环消缺，大幅缩减人工工作量； - 智慧安全
：融合视频火检、智能头盔、消防机器人、周界雷达、智能门禁，构建人员、设备、场区立体化安全防护体系。最终达成智能生产、高效运维、安全生产、低碳减排四大核心目标，打造标准化无人值守光储一体化示范场站。

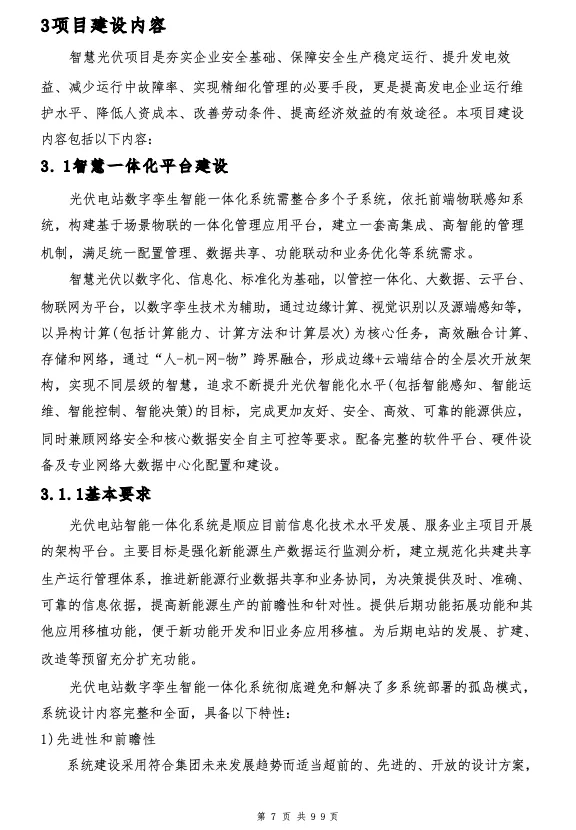

二、光储一体化场站整体建设核心内容
整套智能场站系统分为智慧运行、智慧运维、智慧安全三大业务板块，采用统一一体化软件平台，兼容光伏、储能、箱变、升压站全品类设备，采用云边协同整体架构，底层边缘终端采集现场实时数据，云端完成大数据分析、智能研判、统一展示。

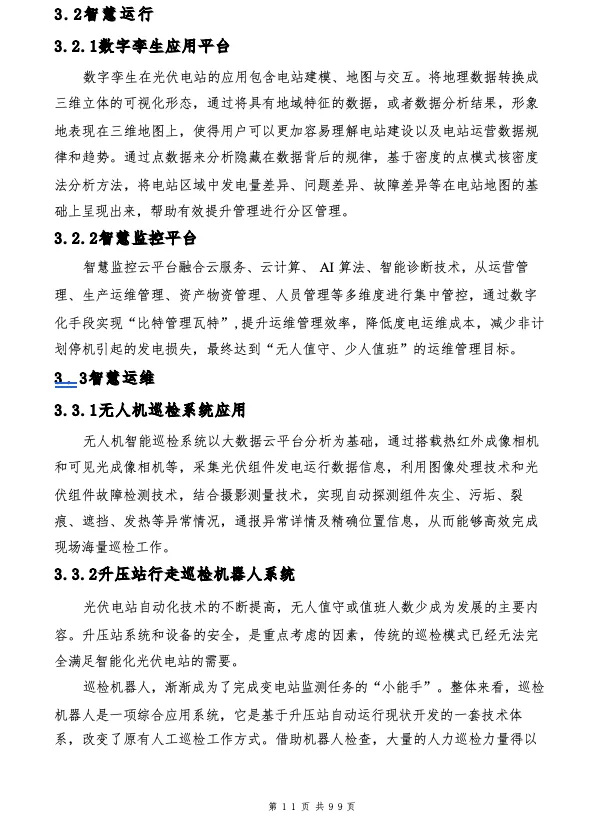

（一）智慧运行体系核心模块
- 3D GIS 数字孪生应用平台

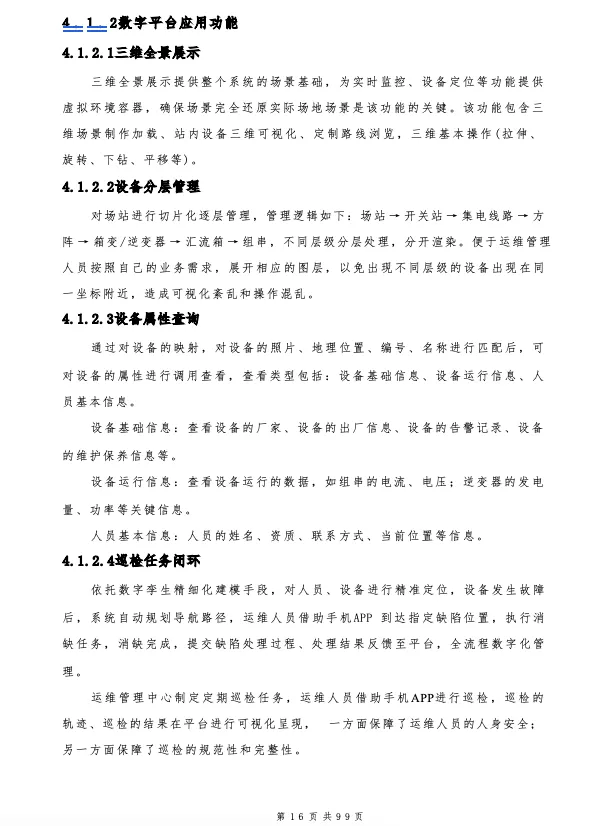

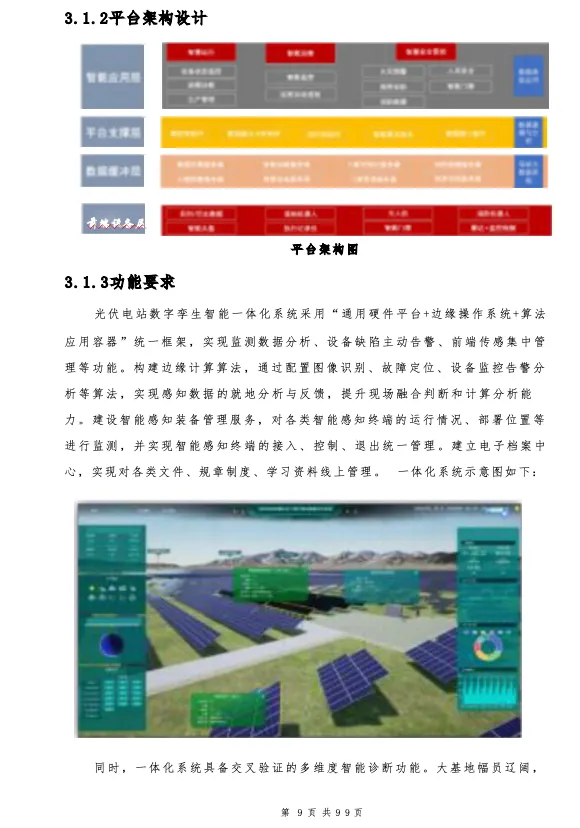

基于卫星航拍、竣工图纸完成场站地表、设备精细化三维建模，包含地形地貌、光伏方阵、逆变器、箱变、升压主变、储能舱全部实体模型，设备运行功率、温度、故障状态实时映射至三维场景。支持分层设备管理、一键定位缺陷、巡检导航、全场景漫游，实现 “比特管理瓦特” 数字化管控，为全站统一指挥提供可视化底座。 - 全域智慧监控平台
作为场站数字大脑，标准化接入逆变器、汇流箱、储能 PCS、箱变、气象站、计量表计全量设备，遵循 104、Modbus 等电力标准协议完成数据采集，内置完整数据清洗治理机制，配套组态大屏、多维度统计分析、移动端 APP 远程管控功能，实时监控全站发电、损耗、设备健康状态。
（二）智慧运维体系核心模块
以 “机器换人” 为核心思路，三类智能巡检装备分工覆盖场区、升压站、开关柜全场景：
- 无人机全自动巡检系统

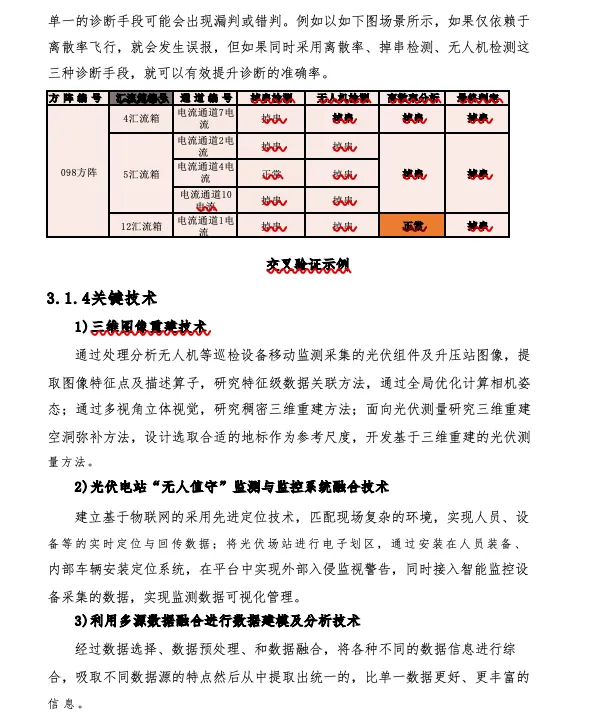

：搭载可见光 + 双光谱热成像云台，自主规划航线，自动识别热斑、组件隐裂、鸟粪遮挡、掉串缺陷，AI 半小时出具巡检报告，自动生成消缺工单；配套全自动机库可实现无人自主起降、自动换电，适配大面积地面光伏基地； - 升压站行走巡检机器人
：自主规划站内巡检路径，红外测温、表计识别、漏油检测、设备异响采集，支持双向语音对讲，定时自主巡检、异常实时告警； - 开关柜导轨巡检机器人

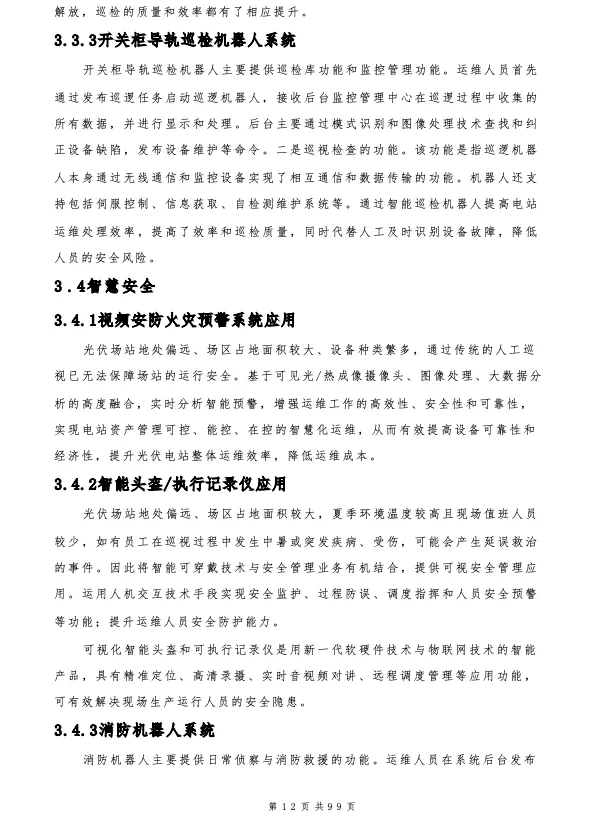

：沿柜内轨道移动，精准监测触头温度、局放信号，密闭开关柜无需人工开盖，规避近距离作业安全风险。三类设备数据统一接入运维平台，形成 “自动巡检 - 缺陷识别 - 工单派发 - 现场消缺 - 复查闭环” 标准化运维流程。
（三）智慧安全体系核心模块
构建场区、设备、人员多层级安全防护网络，五大子系统协同联动：
- 视频安防与 AI 火灾预警
：可见光 + 热成像双摄像头，AI 算法识别烟雾、明火、线缆高温，自动推送告警； - 智能安全头盔与作业记录仪
：人员实时北斗定位、现场音视频回传，中暑、高空作业、误入危险区域一键报警，远程调度指挥； - 消防巡检机器人
：站内火情自主侦察、定点喷水灭火，替代人员进入高温高危区域； - 智能门禁系统

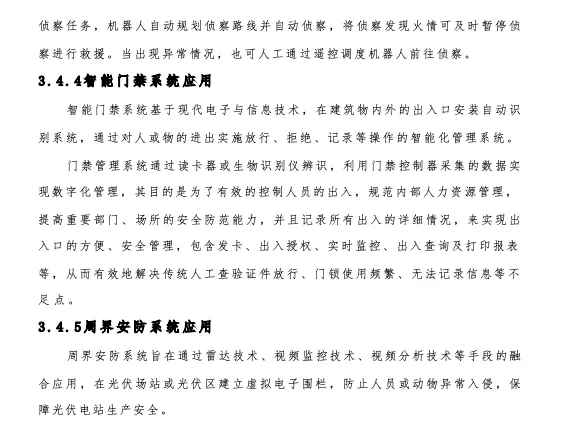

：人脸识别、权限分级管控，记录所有人员进出台账，外来人员临时授权； - 周界入侵安防
：雷达 + 视频融合电子围栏，识别人员、动物翻越，联动现场声光告警与平台推送消息。
三、智慧运行系统完整施工与技术方案
（一）3D GIS 数字孪生精细化建模施工流程

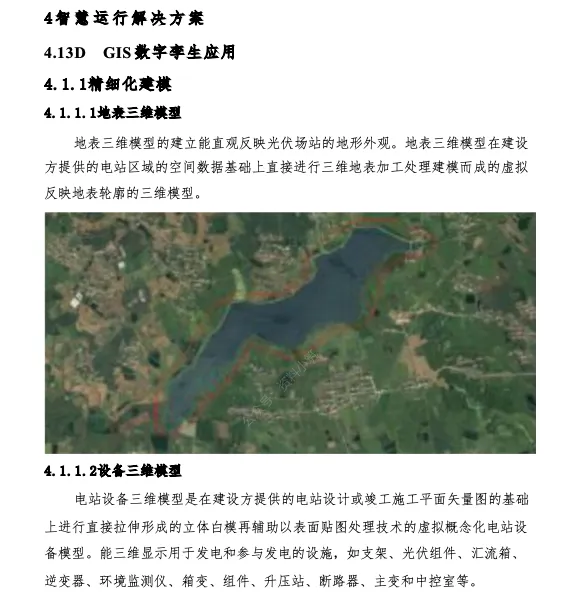

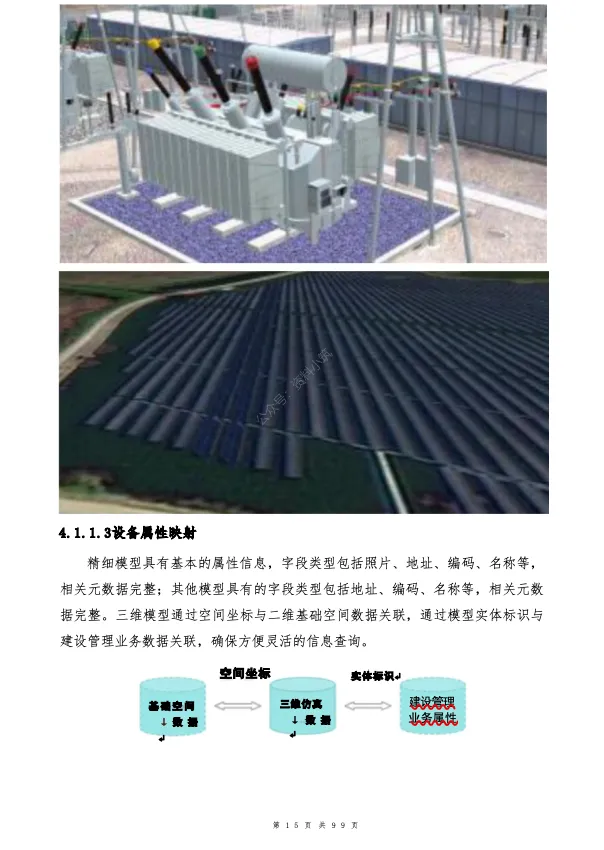

建模分为地表模型、设备模型、属性映射三大施工环节：依托场区航拍卫星图生成真实地表轮廓；基于竣工 CAD 图纸拉伸生成光伏支架、箱变、主变、储能舱三维实体；将设备编号、型号、实时功率、故障台账等业务数据与三维模型一一绑定，实现点击设备即可调取全生命周期运行、维保档案。平台支持分层渲染，可单独展示光伏方阵、升压站、储能区域，避免画面信息杂乱，运维人员可依托三维模型导航至故障点位，大幅缩短消缺路程。
（二）智慧监控平台云边协同施工架构

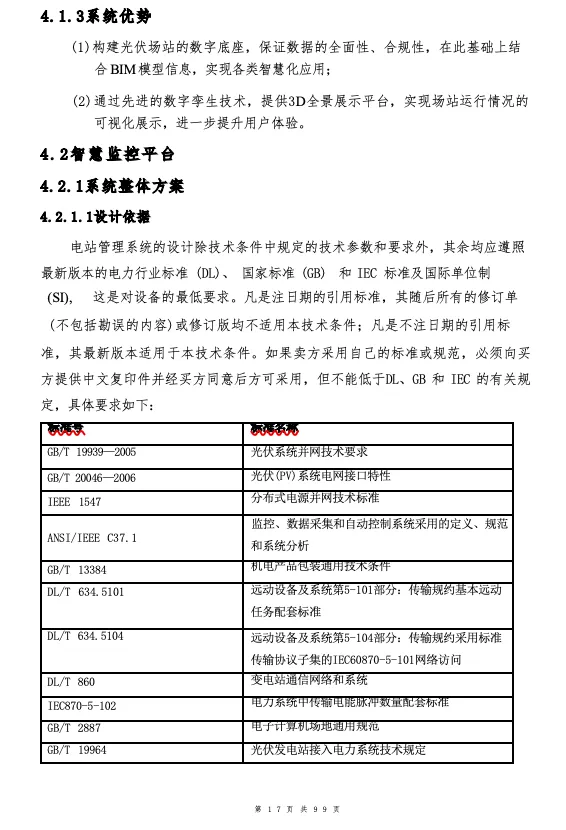

平台采用场站边缘采集层 + 云端管控层双层架构，严格遵循 GB/T 19964、DL/T 634.5104 等光伏并网、电力远动全系列行业标准。
- 底层数据采集施工方案
：在场区各箱变、逆变器室部署边缘网关，标准化采集直流电压电流、交流功率、设备温度、故障遥信、气象辐照、电能计量等全量时序数据，支持断点续传、离线缓存，网络中断恢复后自动补采缺失数据，杜绝数据丢失； - 标准化数据治理施工配置
：系统内置缺失、越限、死值、跳变、异常时标五类数据清洗算法，自动标记无效数据、区分故障 / 正常异常，不参与发电量、损耗统计，保障分析结果精准可靠； - 全域网络安全配套施工
：严格落实电力二次安全分区，生产控制区与管理信息大区部署单向隔离装置，纵向传输采用加密认证，平台配套防火墙、DDoS 防御模块，实现网络、系统、数据多层防护； - 平台核心功能落地
：组态化可视化大屏实时展示全站发电 KPI、方阵运行状态；内置 AI 多维度能效诊断，自动计算组串失配、温升、传输损耗，定位低效发电单元；配套完整运维管理、资产台账、自动报表、手机远程 APP 功能，实现 24 小时无人远程监控。
四、智慧运维智能装备施工与运营方案
（一）无人机全自动巡检系统落地实施
硬件包含 M300 RTK 行业无人机、H20T 双光云台、全自动机库、地面调度站，施工分为场站三维建模、航线规划、机库基础土建、通信调试四大步骤。运营阶段支持周期性自动巡检、故障定点复飞，热成像识别的热斑、隐裂、遮挡问题自动标注坐标，系统一键生成巡检报表，下发运维工单至现场人员移动端；建设期可同步用于施工进度监控、组件铺设质量验收，一套设备兼顾建设、运营两阶段使用。
（二）升压站、开关柜巡检机器人施工要点
升压轮式机器人配套站内轨道、充电底座施工，部署高清可见光与红外热成像采集终端，支持自主巡航、定点测温、表计识别；开关柜轨道机器人沿柜内预制导轨安装，低功耗长续航，可实时监测触头温升、局部放电，无需人员打开高压柜门，降低触电、电弧灼伤安全风险。两类机器人任务可在平台统一编排，每日自动执行巡检，异常信息实时推送监控室，减少人工每日站内往返巡查频次。
（三）运维全流程数字化闭环机制
平台统一管理周期性巡检、故障消缺、两票三制、备品备件、设备全生命周期档案：AI 诊断、无人机、机器人识别缺陷自动生成电子工单，分派对应班组；运维人员移动端接收任务，现场上传处置照片、填写处理记录，系统复核缺陷消除情况后方可闭环；自动生成日月年运维报表、损耗分析报告，精准统计各类故障发生频次，指导后续技改、预防性检修。
五、全域智慧安全配套建设实施路径
安全系统与监控、运维平台统一对接，数据互通、告警联动。周界雷达、视频火检前端沿场区围墙、升压站、储能舱布设；作业人员统一配发智能定位头盔，进出门禁自动登记；站内部署消防机器人，发生火情可远程调度抵达灭火。所有入侵、高温、人员越界告警同步推送至监控大屏与管理人员手机，形成 “前端感知 - 平台预警 - 人员处置 - 结果归档” 安全闭环，全面覆盖场区防火、防入侵、人员作业安全、设备高温隐患四大管控场景。
六、整套光储智能场站方案综合落地价值
（一）生产运行价值
数字孪生 + AI 能效诊断精准定位低效组件、线路损耗，优化发电效率，场站等效利用小时数提升 2%~5；全站设备统一可视化监控，实现少人值守，大幅削减中控值班人力投入。
（二）运维降本价值
无人机、巡检机器人替代 80% 人工徒步巡检，大面积光伏场站运维里程大幅缩减，人工、车辆运维成本显著下降；缺陷提前预判，避免组件长期故障造成发电量持续损失。
（三）安全生产价值
立体化安防体系提前识别火情、入侵、高压设备隐患，智能头盔实时监护现场作业人员，降低触电、火灾、人员走失等安全事故风险，满足电力安全标准化验收要求。
（四）长期数字化资产价值
统一平台整合光伏、储能、升压站全生命周期数据，完整沉淀场站运行、维保、损耗数据库，为技改、扩容、资产评估、碳核算提供精准数据支撑，适配新型电力系统下虚拟电厂、绿电交易数字化管控需求。
结语
随着光储一体化项目规模化铺开，传统人工管控模式已无法匹配精细化运营、安全生产、数字化合规多重要求。本套光储一体化智能场站施工与运营方案以 3D 数字孪生为底座，搭建智慧运行、智能巡检、全域安全三大一体化体系，标准化配套无人机、站内机器人、边缘采集、AI 诊断全套软硬件施工落地路径，兼顾项目建设期质量管控与运营期无人值守需求。整套方案完全契合光伏储能行业规范，可适配地面大型基地、工商业分布式各类光储项目，既能快速降低运维人力与发电量损耗，又能构建全流程数字化安全管控闭环，为新能源 EPC 企业、电站运营单位提供一套可复制、全周期智能场站标准化建设实施范本，助力新能源场站高效、安全、低碳长效运营。
PPT内容展示如下
商业智库
/ 这里可以下载全行业数智领域百科智库 /
基于人工智能及大数据的综合智能交通管理平台解决方案(31页PPT)
2026智能化IT监控运维管理平台建设方案（36页 PPT）
智慧农业-高附加值果蔬采摘机器人应用方案(122页 WORD)
智慧农业结合AI与物联网的农业精准化管理平台解决方案（241页 WORD）
【方案】零碳园区能碳管理平台的规划设计方案（31页 PPT）
【案例】某市航空口岸大通关基地智慧运维管理方案（63页PPT）
【方案】县市低空空域AI综合监管平台建设方案(38页 PPT)
