【方案】77页PPT:面向零碳园区践行碳中和活动的BIPV解决方案选择策略分析

开篇：碳中和不是口号，是算账

在 2060 年碳中和目标的逐渐逼近，建筑领域的减排压力日益显现。很多人往往只盯着运营阶段的碳排放，却忽略了建材生产、运输以及建造拆除过程中的隐形炸弹。一个全生命周期的碳足迹，必须精打细算。根据相关统计，建筑物总碳排放量由运行阶段、建造及拆除阶段、建材生产及运输三个阶段共同构成。

在这样的大背景下，分布式光伏无疑是主流路径之一，但具体怎么做才是关键。

是用普通组件搭支架的 BAPV 模式，还是真用建材级产品做屋顶的 BIPV 模式？这两种玩法不只成本相差一倍，潜在风险也是天壤之别。今天这份长达 77 页的 PPT 报告，将 BIPV 方案的选择策略彻底拆开了讲，不玩虚的概念，只看硬核数据。安全红线在哪里，投资回报率怎么算，都在细节的博弈里。

技术路线的陷阱与真相

市面上号称 BIPV 的产品层出不穷，但很多只是贴了电池的彩钢板，根本不具备真正的防水或防火性能。定义非常关键，真正的 BIPV 必须具备完整的建筑属性，能直接当屋面材料使用，而不是简单粘贴上去。我们来看各家厂家的技术路线汇总，这里面藏着巨大的选型陷阱。

▲ 第 12 页展示了一张详细的表格，列出了不同厂家的 BIPV 技术路线、满铺率百分比以及防火隐患评估，可见改良型 BAPV 普遍存在接触和暴露风险，而彩钢合一方案能达到 100% 覆盖

这里面的门道很深。改良型 BAPV 虽然用了标准化组件，但满铺率只有 90% 到 95%，也存在明显的接触和暴露问题，火灾隐患未能彻底解决。反观真正的 BIPV，如瓦与电池结合或者彩钢与电池合二为一的方案，能达到 100% 的覆盖率和完善的防火评价。结构强度也是分三六九等的。BIPV 不只是发电板，它还得扛得住台风压和水压冲击。

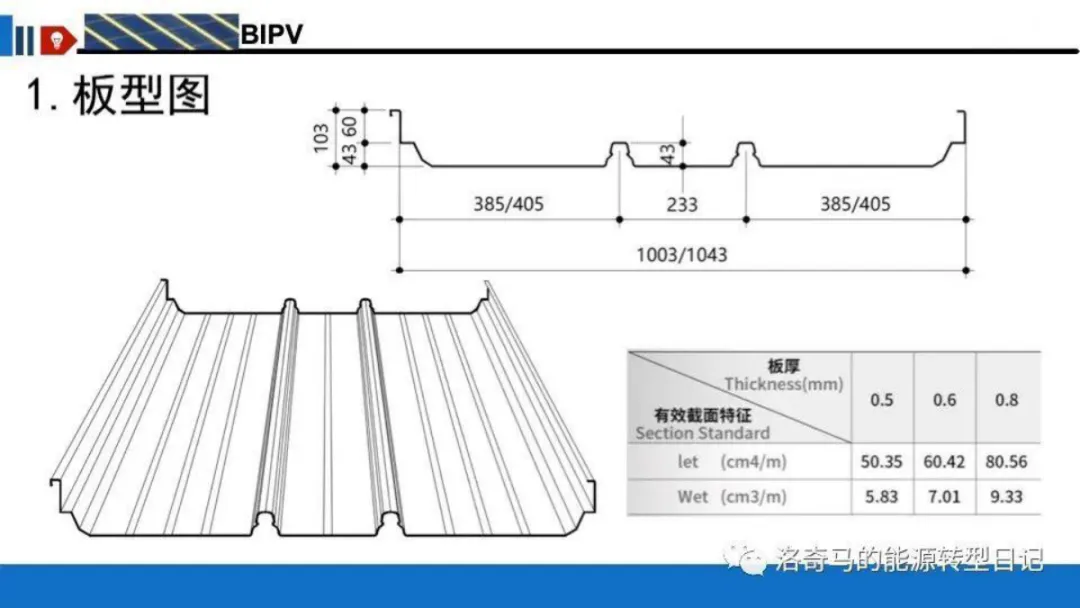

▲ 第 19 页展示了 BIPV 板型的截面参数图，详细列出了惯性矩和面积的具体数值，对比了标准型与加强型截面的力学性能差异

从这张图里能看到截面参数的巨大差异。有的型号惯性矩高达 80.56 cm4/m，承载力显然更好。选错了型号，遇到强台风时屋顶可能会掀翻。普通组件带导水槽的方案，水密性极差。水汽一旦渗入保温棉，腐蚀金属梁，系统寿命直接减半。此外还有散热问题，无散热通道的设计会导致光伏效率暴跌，这不只是性能下降，也是资产贬值。

高温会加速组件衰减，原本设计 25 年的系统，可能 10 年就趴窝。

安全规范下的电压红线

高压直流是火灾的主要源头，行业内有个共识，直流电弧产生的能量足以引燃周边建筑材料。所以各国安全标准都往死里卡电压限制。美国 NEC 2017 规定，快速关断启动后，界限范围内电压要在 30 秒内降到 80V 以下。德国 VDE 标准要求增加直流切断装置。

国内住建部新规也明确，户用并网系统直流侧电压尽量控制在 120V 以内，危险区不大于 30V。

▲ 第 22 页分析了特斯拉第三代 SOLAR ROOF 产品，列出了每瓦报价 4.5 美元、转化效率 15.5% 等数据，并指出了其仅针对高端住宅且不可推广的原因

特斯拉当年推太阳能瓦片时，定价确实吓退了一大片人。每瓦 4.5 美元，换算成人民币就是 30 多块。对于中国工业厂房来说，这个价格根本没市场。即便在美国，也只是高端住宅才玩得起。也特斯拉方案的坡角要求高，大型厂房屋面坡度小根本没法装。在大陆搞合同能源管理，发电收益 20 年都冲不回初期投资，这就叫不具备可推广性。

盲目照抄国外经验，只会让企业亏钱。

国内安全规范越来越严。特别是高层建筑和密集城区，电气安全是底线。如果直流母线电压过高，维护人员操作就是在赌博。住建部这几条是硬杠杠，结构、电气、防火缺一不可。安装还得留检修通道，防止部件坠落伤人也是必须的。这些不是建议，是强制执行。

▲ 第 61 页列举了美、德、澳及中国多项规范对电压限值、快速关断的具体条文要求，展示了全球标准的趋同性

直流系统设计不能偷懒，应尽量减短直流线路长度。80 伏是个坎，超过这个数就得加装昂贵的电弧故障保护设备。一旦发生火灾，系统必须在 30 秒内物理断开，否则火场里全是高压电，消防队不敢进场。这就是为什么要限制直流电压。有些老系统没这个功能，现在改造都要花大价钱换设备。

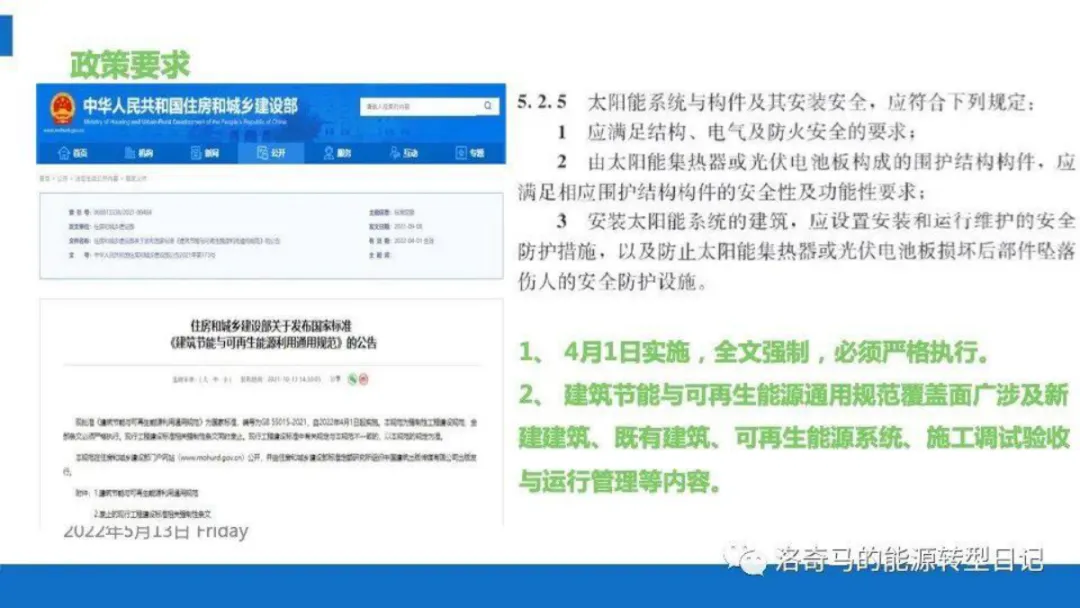

▲ 第 62 页是中华人民共和国住房和城乡建设部的公告截图，展示了关于太阳能系统与构件及其安装安全的强制性规定文本

地方标准执行得更细。浙江等地明确要求，若逆变器输入电压大于 80V，必须装直流电弧保护装置。快速关闭装置还能控制交流电路，这意味着不只组件断电，整个回路都得切掉。光有关断组件不够，线缆里的余电也得处理干净。这些细节决定工程验收能不能过。

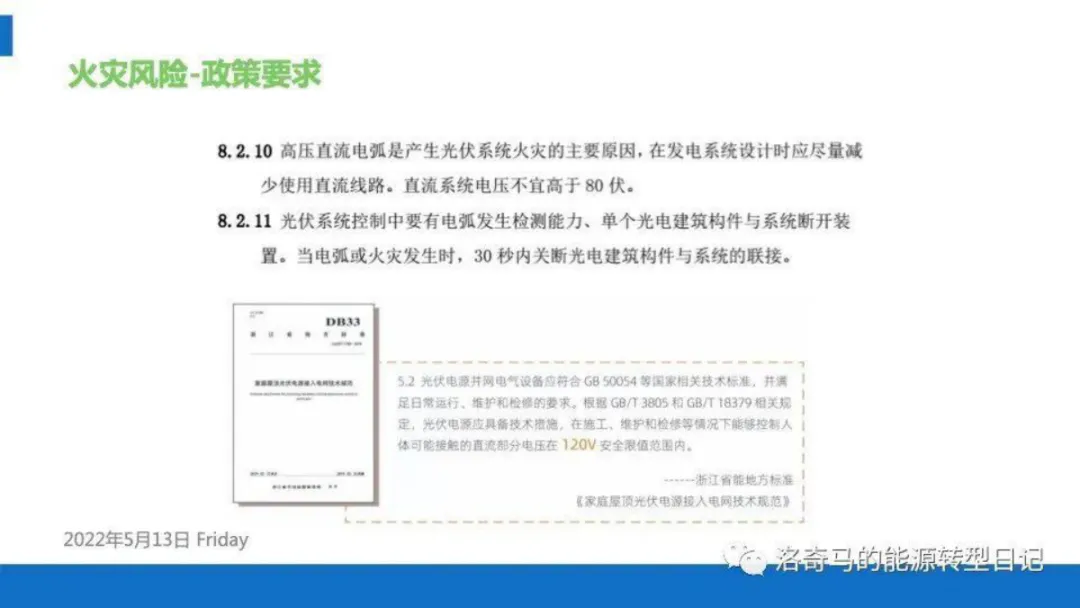

▲ 第 63 页说明了高压直流电弧是产生光伏系统火灾的主要原因，强调了 30 秒内关断连接的要求及人体可接触电压的安全限值范围

这一页可以和上一张图连起来看，重点看第 64 页展示了火灾风险政策要求细则，规定了 4.2.4 条关于直流电弧故障保护装置的安装要求，以及 4.3.1 条快速关闭装置的控制标准。

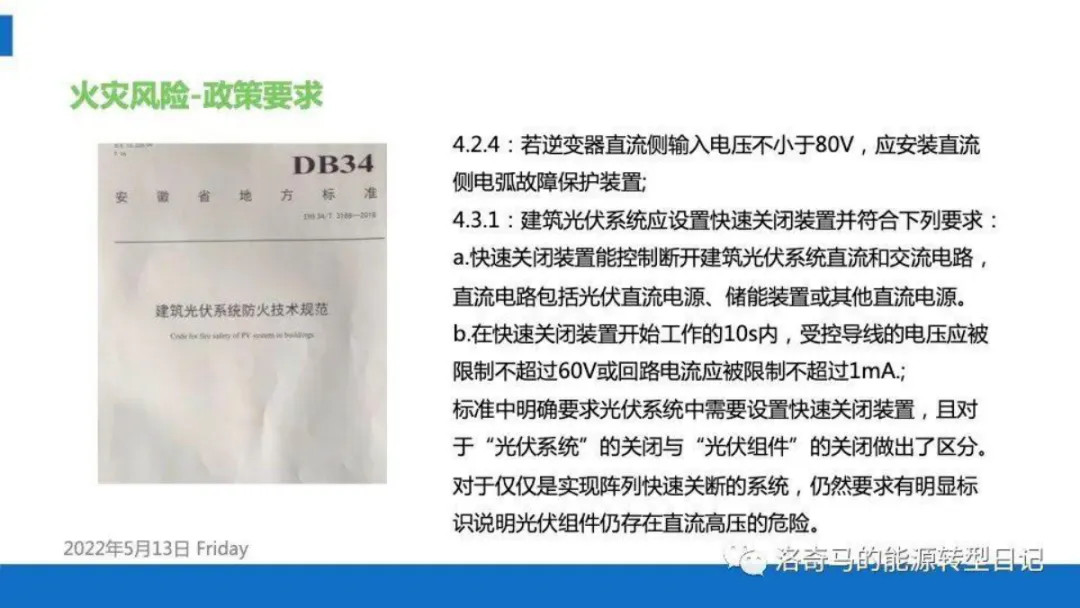

▲ 第 64 页展示了火灾风险政策要求细则，规定了 4.2.4 条关于直流电弧故障保护装置的安装要求，以及 4.3.1 条快速关闭装置的控制标准

商业落地与财务模型

场景决定方案。新建大工业钢结构厂房是当前的主力战场。业主已经完成了檩条和保温层的铺设，这时候加 BIPV 最划算。图纸显示，此时建设具备建筑功能的 BIPV 方案是行业主流。满铺率越高，单位面积的租金分摊越低。同样的屋顶面积，谁装的板子多，谁的折旧成本就被摊得越薄。但技术路线直接影响静态投资额。

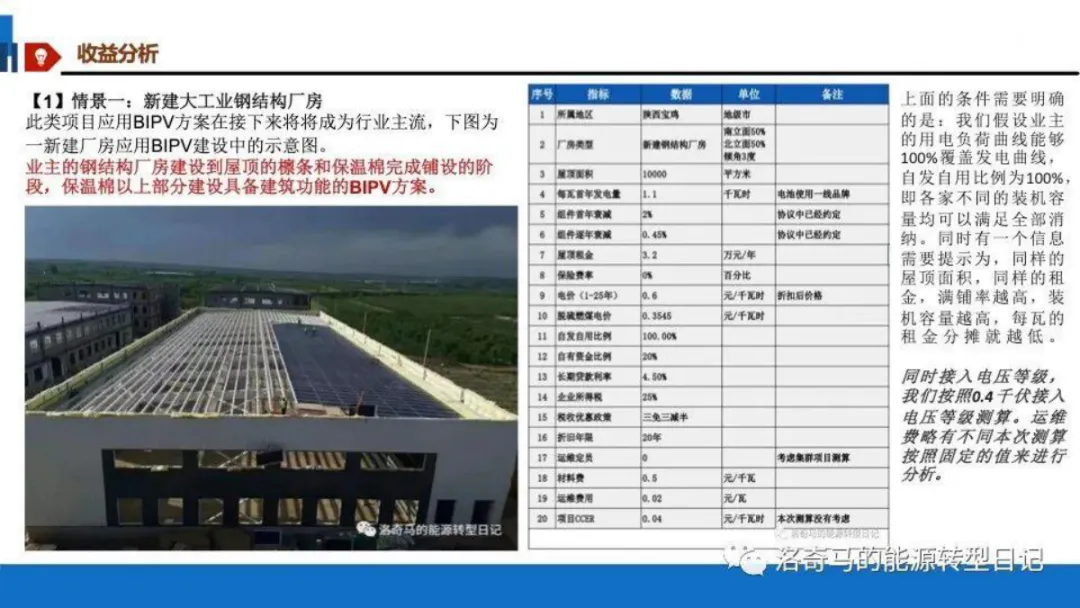

▲ 第 73 页示意了新建大工业钢结构厂房的建设阶段，标注了保温层位置及屋顶承重条件，提示租金分摊与投资回报的关系

普通组件加导水槽方案，加上改装支架，每瓦成本就蹭蹭涨。你看这组数据，不管是改良型 BAPV 还是轻质组件方案，静态投资往往超过 5 元每瓦。相比之下，常规组件方案虽然便宜，但要承担漏水、防火的风险。发电建材方案的优势在于省去了后续维护屋顶的钱。长期持有下，运维成本才是大头。漏水导致保温材料失效，每年修补一次都是钱。

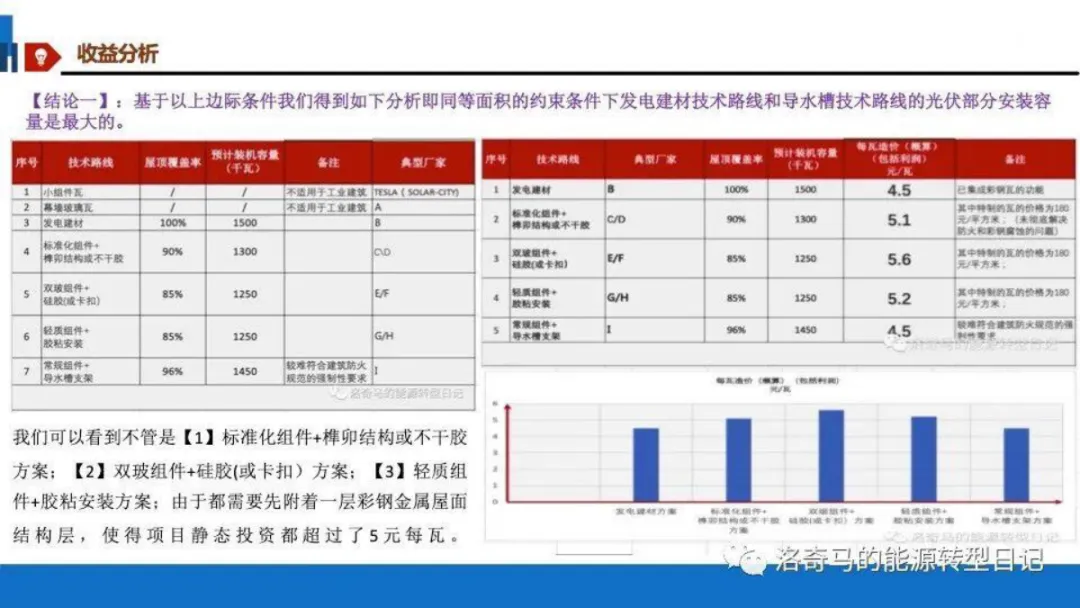

▲ 第 74 页展示了收益分析表格，对比了不同技术路线的光伏部分安装容量、每瓦静态投资额，以及满铺率差异导致的投资总额变化

最终看投资者的钱包。收益率决定了项目能不能干。如果是电站投资方，资金成本高，可能会偏好短期回报高的方案。如果是业主自投，看重资产长周期价值，BIPV 更有优势。收益率差距非常大，有时候 20% 的差距就能决定生死。

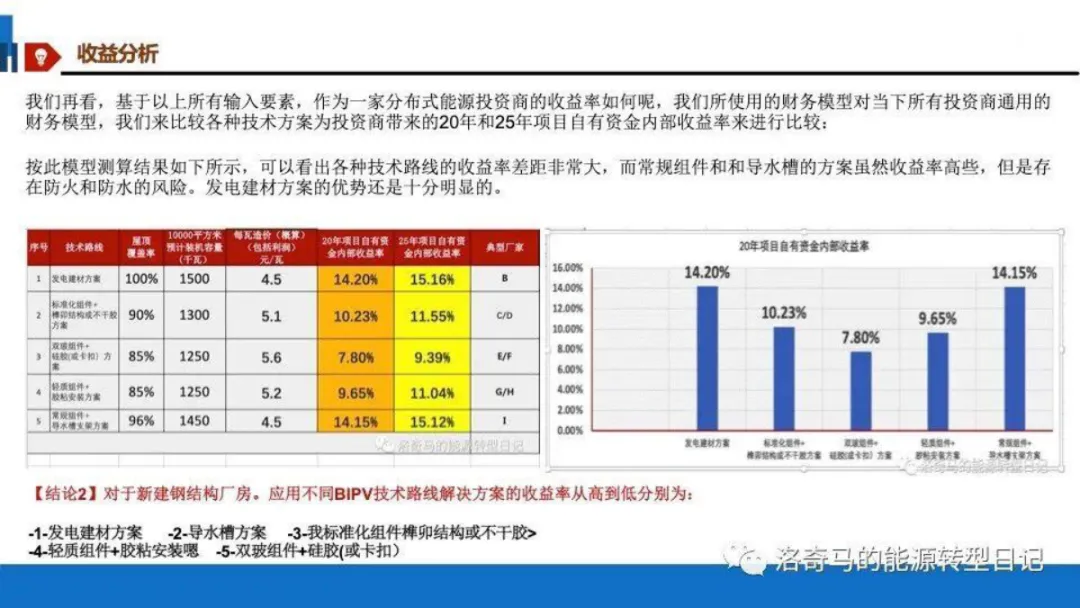

▲ 第 75 页展示了收益分析与自有资金内部收益率比较图，涵盖了 20 年和 25 年周期，以及常规组件与发电建材方案的优劣对比

模型测算结果很明显。常规组件加槽方案收益率确实高些，因为初始投入低。但 20 年后，维护成本和更换成本能把利润吃光。发电建材方案虽然前期贵点，但胜在稳定。数据不会骗人，满铺率 100% 的和 80% 的，发电量差 25%。防火等级低的和高的，理赔概率差几十倍。把这些数字揉碎了，放进你的投资策略里，才能跑赢这场竞赛。

结语：选择比努力重要

碳中和不是请客吃饭，是动真格的技术革命。BIPV 的选择策略，核心不在于跟风。第一，看懂安全红线。别为了省钱牺牲电气安全，那是拿命赌。80V 以下的直流电压不是玄学，是保命符。第二，算清楚全生命周期账。别只看初始造价。漏水维修费、组件热损耗、甚至未来扩容成本，都得算进 NPV 模型里。第三，匹配场地属性。

厂房适合彩钢合一，居民区适合仿真瓦片。特斯拉的昂贵瓦片在中国厂房没戏，本地化方案才能活下来。

真正的赢家，不是把组件卖得最贵的，而是能把建筑防护功能和发电功能完美融合的。那些只懂卖组件不懂建筑构造的团队，迟早会被淘汰。更多详细的项目测算模型、技术选型参数对照表，可以在原始资料库中获取完整版本，供具体项目决策参考。

进一步看懂这份资料

第一，可以先看适用范围。原文提到：省1978年全球各国二氧化碳排放统计1978年全球各国二氧化夏排放重统计|3多日站四-ij。这类信息决定了资料讨论的是哪一类对象、哪一种统计口径，也决定能不能把结论直接套用到自己的场景。

第二，要留意数据来源。原文提到：》2020年全球各国二氧化碳排放统计2026年全球各国二氧化碟排放重统汗图_CanRi3o国China,9893.5。如果数据口径不同，同一个结论在企业决策、项目测算或行业比较里都会出现明显偏差。

第三，时间节点也很关键。原文提到：Y”中国将提高国家自主贡献力度，采取更加有力的政策和措施，二氧化碳排放力争于2030年前达到峰值，努力争取2060年。政策、市场和项目成本都会随时间变化，读这类资料时最好把结论放回对应年份和阶段里理解。

第四，可以把约束条件单独拎出来。原文提到：IDaomanos建造及拆除阶段、建材生产及运输三个阶段的碳排放量之和，即建筑物总的碳排(一)运行阶段破排放计算(二。这些条件往往决定方案是理论上可行，还是已经具备落地基础。

来源文件：【方案】77页PPT：面向零碳园区践行碳中和活动的BIPV解决方案选择策略分析.pdf
