资料解读：施工现场临时用电安全隐患图集
详细资料请看本解读文章的最后内容。施工现场临时用电是建筑施工安全管理的关键环节，直接关系作业人员生命安全与项目顺利推进，这份图集围绕临时用电标准与常见隐患两大核心板块，系统梳理规范要求与违规场景，为现场用电安全管控提供清晰指引。

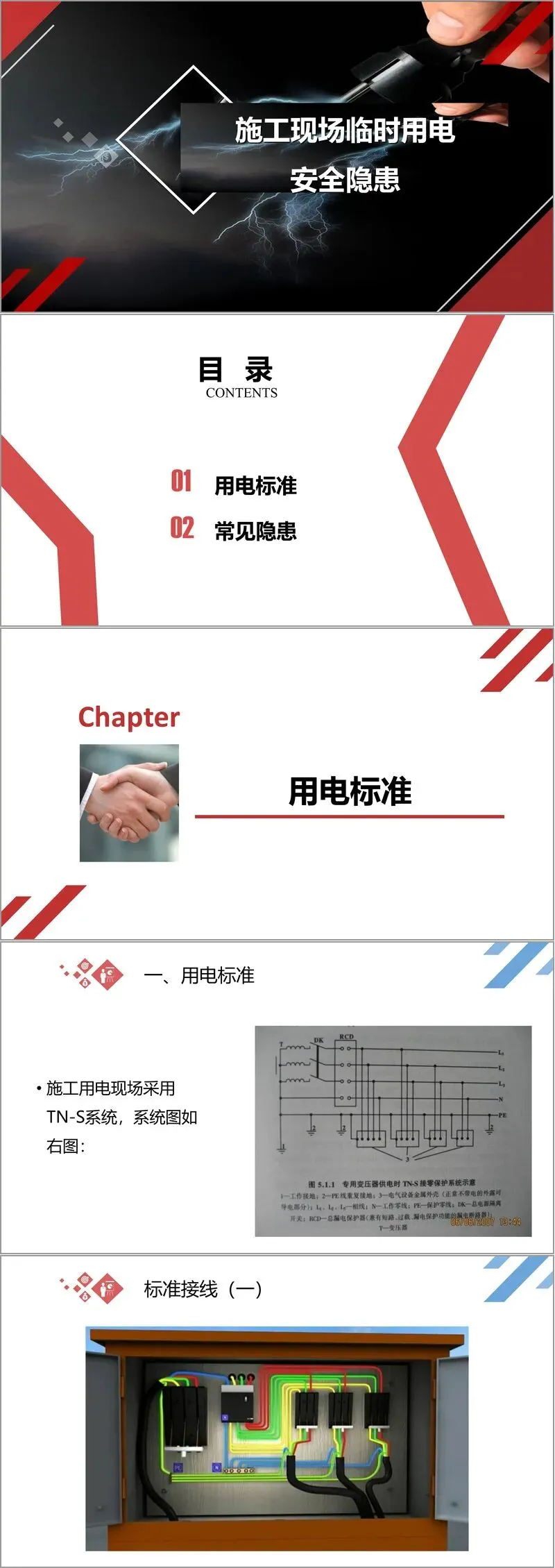

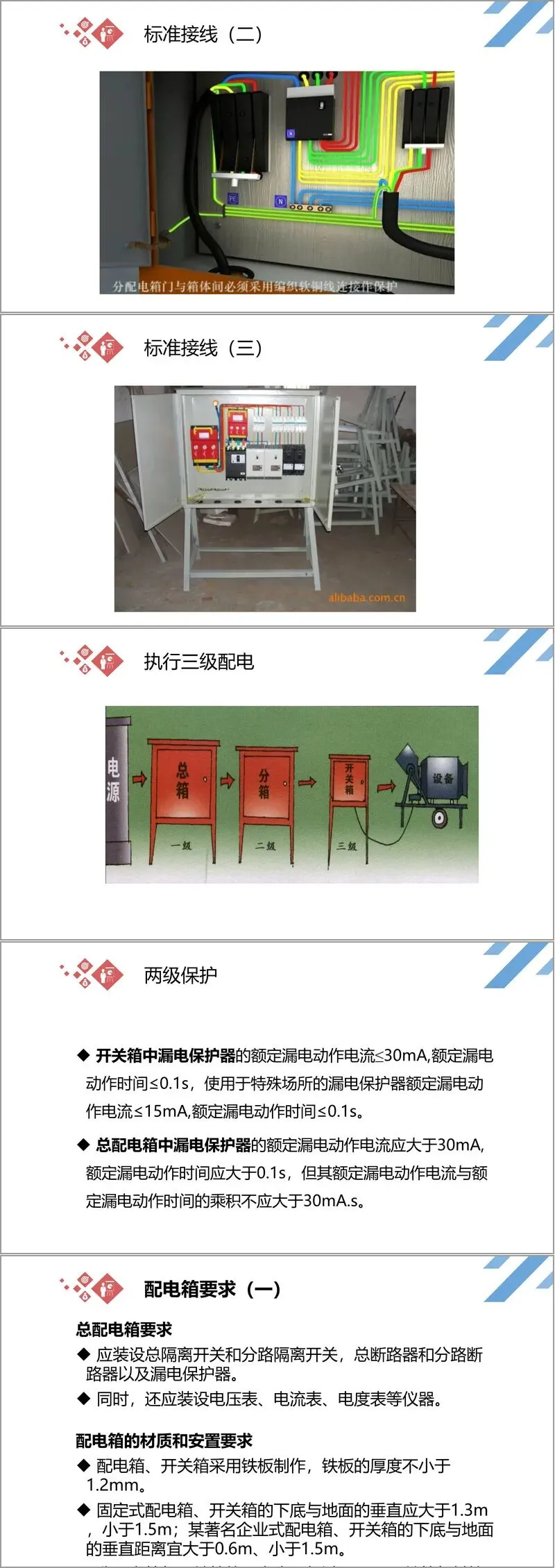

图集首先明确施工现场临时用电必须采用TNS 接零保护系统，严格执行三级配电、两级保护的核心架构。三级配电即按照总配电箱、分配电箱、开关箱逐级设置，两级保护指总配电箱与开关箱均需装设漏电保护装置。其中开关箱内漏电保护器额定漏电动作电流不大于 30mA，动作时间不大于 0.1s，特殊场所不大于 15mA、0.1s；总配电箱漏电保护器参数需匹配现场负荷，且电流与时间乘积不大于 30mA・s。

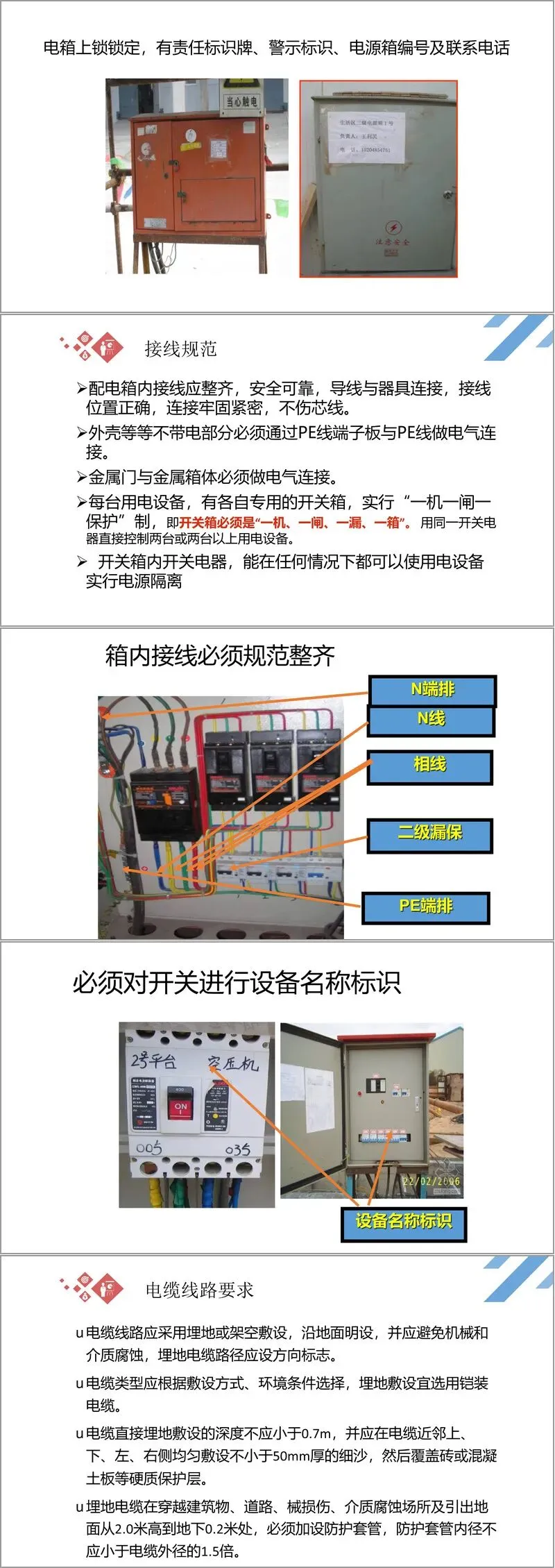

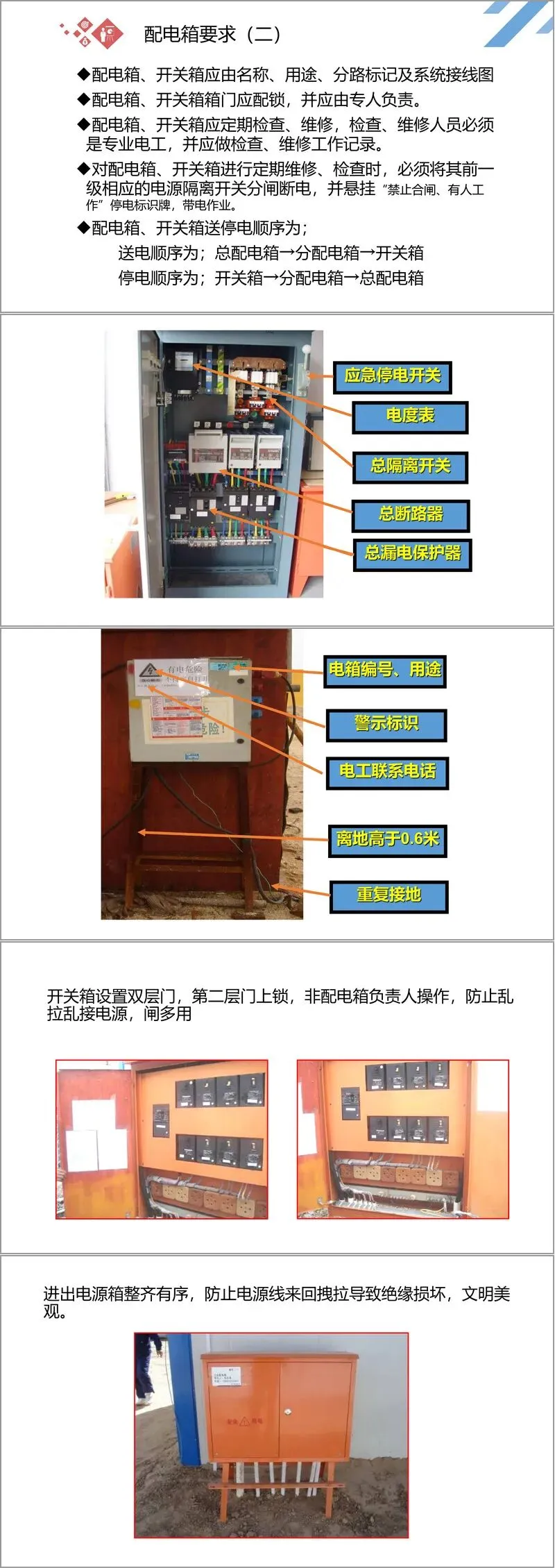

在配电箱与开关箱管理方面，图集提出明确标准：箱体采用不小于 1.2mm 铁板制作，固定式箱体离地高度 1.31.5m，移动式 0.61.5m；分配电箱与开关箱间距不超 30m，开关箱与受控设备水平距离不超 3m；箱体需具备防雨防尘功能，配门锁、编号、用途标记、接线图与责任人联系方式，检修必须断电挂牌，严禁带电作业，送电遵循总箱→分箱→开关箱顺序，停电反向操作。箱内接线需整齐规范，金属外壳与金属门必须接 PE 保护线，严格执行一机一闸一漏一箱，禁止一闸多用。

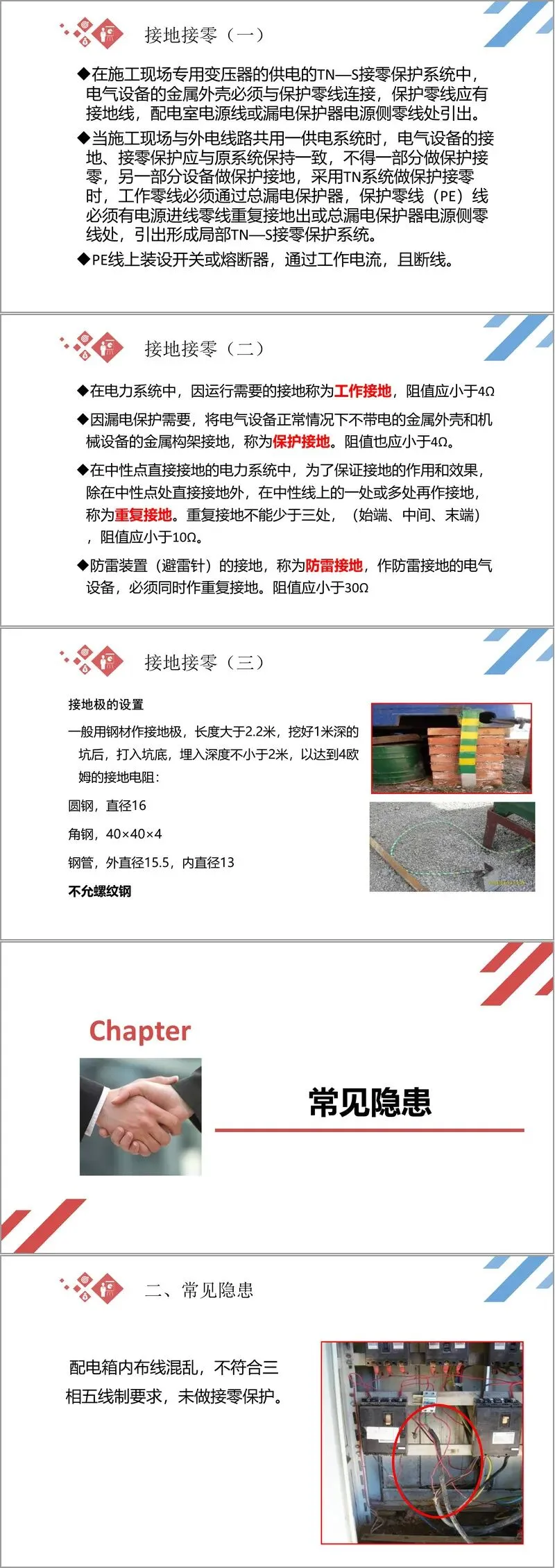

电缆敷设与接地接零同样有严格要求：电缆优先埋地或架空，埋地深度不小于 0.7m，铺沙加硬质保护层，穿越道路与建筑需加防护套管；接地系统分为工作接地、保护接地、重复接地与防雷接地，阻值分别不大于 4Ω、4Ω、10Ω、30Ω，重复接地不少于三处，接地极使用合格钢材，严禁使用螺纹钢。

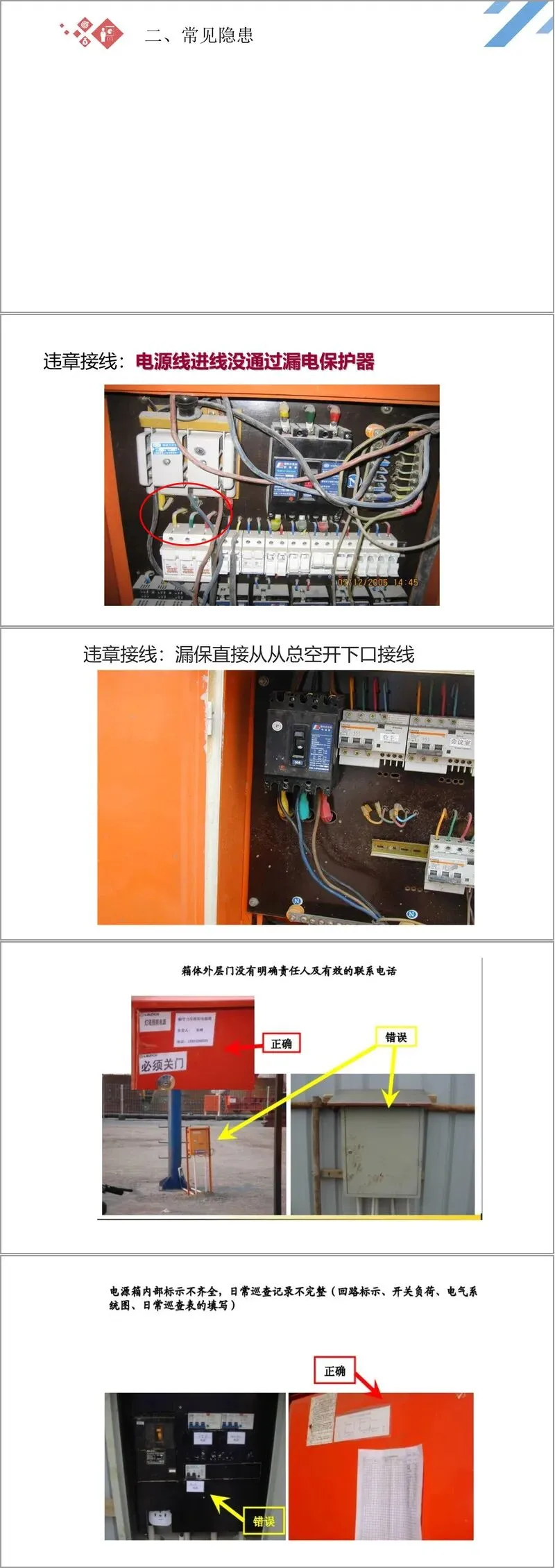

图集第二部分重点罗列施工现场常见用电隐患，覆盖配电、接线、电缆、设备、人员操作等全场景。配电环节常见问题包括箱内布线混乱、未执行三相五线制、漏保接线违规、箱体无门无标识、一闸多用、带电明露、箱内堆放杂物等；电缆敷设存在拖地、被重物挤压、直接绑扎金属构件、穿越道路无防护、主干线未埋设等问题；接地接零方面，PE 线断开、设备未接保护零、接地极设置不规范等隐患突出。
此外，电焊机、手持电动工具、照明灯具等专用设备也存在大量违规现象：电焊机接线柱裸露、外壳未接零、一次线绝缘破损；Ⅰ 类手持电动工具无保护接零、使用两芯线；碘钨灯固定不牢、外壳未接零、电源线破损；食堂灯具无防潮措施、宿舍私拉乱接电线等。人员操作层面，存在电焊工未佩戴绝缘手套、违规使用手持照明灯具等问题。
这些隐患均可能引发触电、火灾、设备损坏等安全事故，图集通过标准对照与隐患明示，帮助现场管理人员快速识别风险、落实整改。整体来看，本图集以规范为依据、以现场为导向，内容全面、针对性强，是施工现场临时用电安全管理的实用参考资料，能够有效提升用电规范化水平，降低安全事故发生率。
