在机械加工、质量检验、图纸识读和装配现场里，公差配合绝对不是图纸上的几个数字那么简单。
很多零件看起来尺寸差不多，但为什么有的装不上？有的装上太松？有的运行一段时间就磨损、异响、卡滞？根本原因往往不是加工师傅不会做，而是没有真正理解公差、偏差、配合和测量之间的关系。

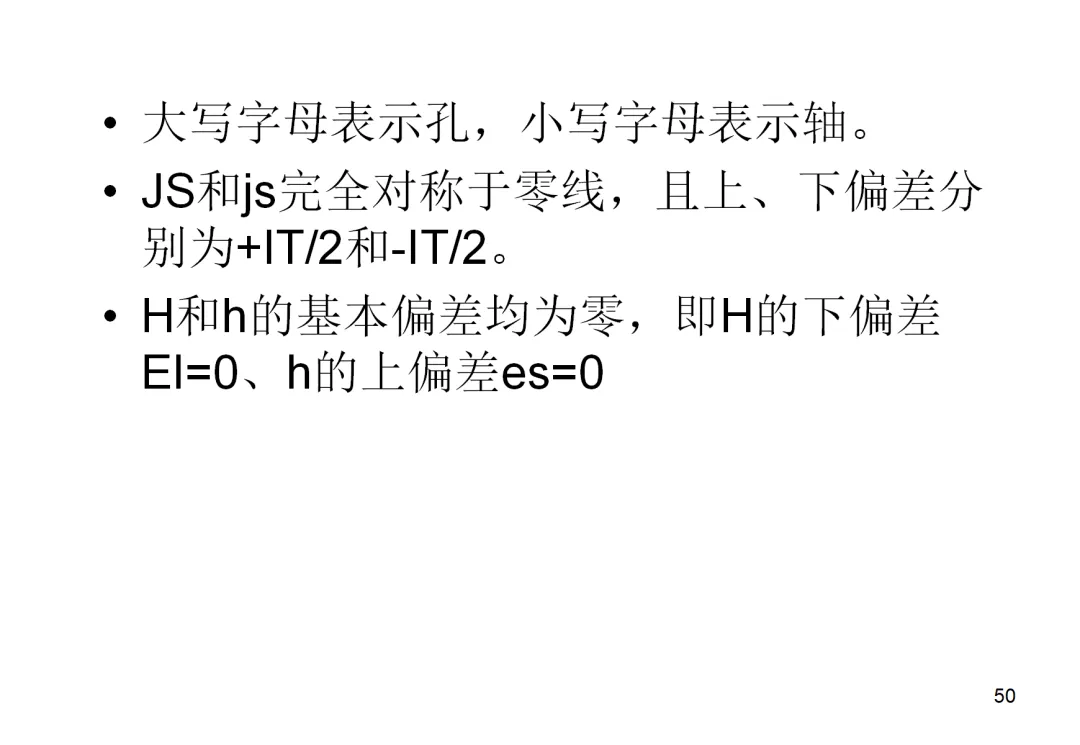

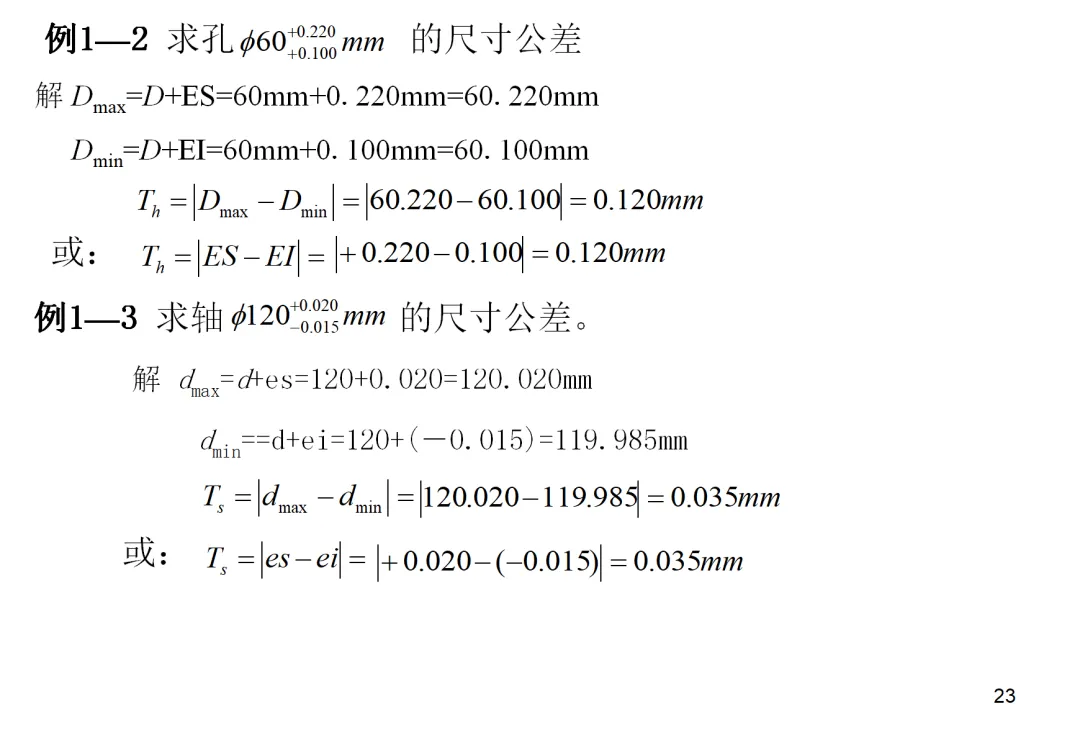

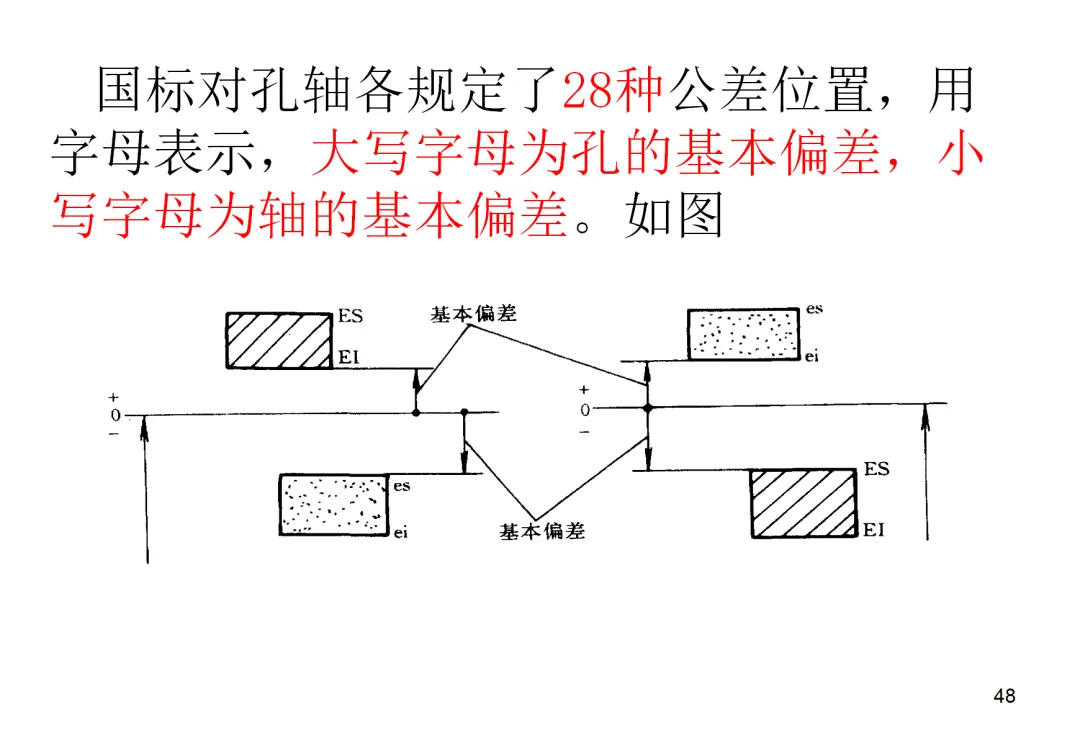

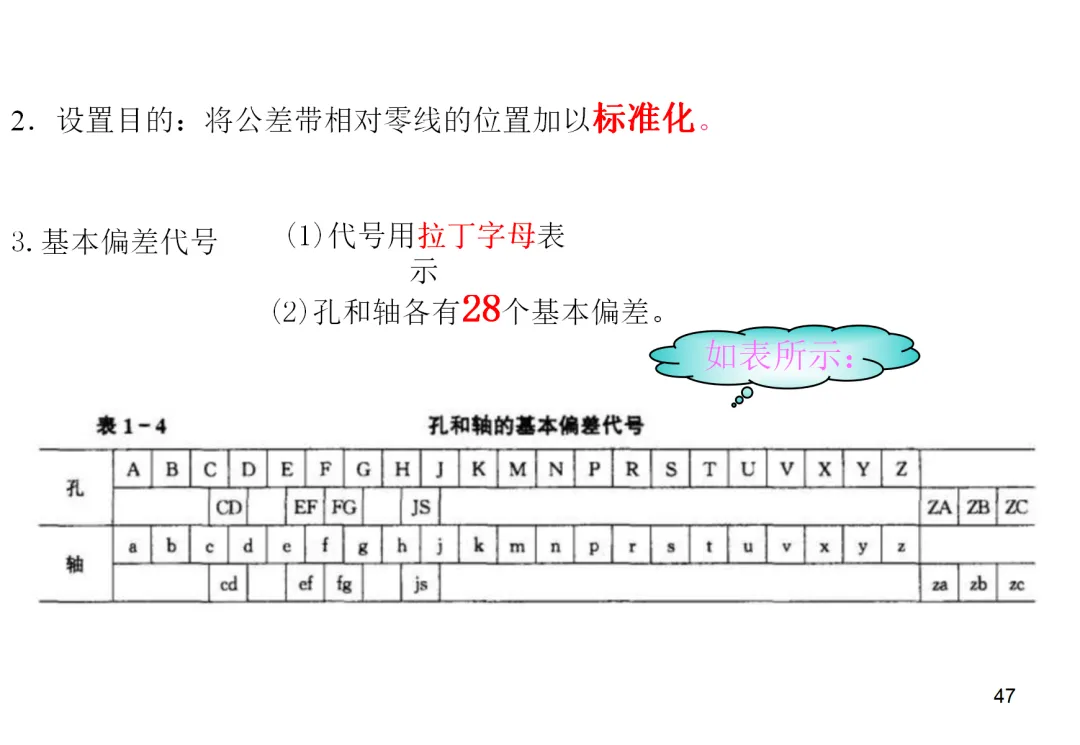

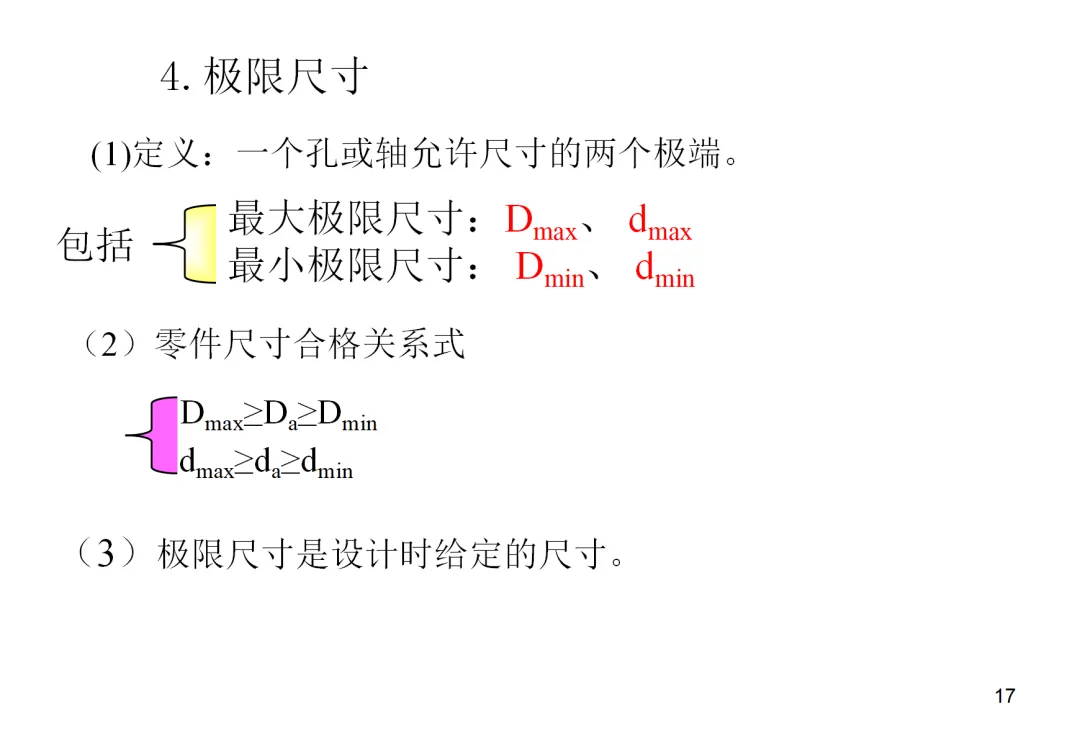

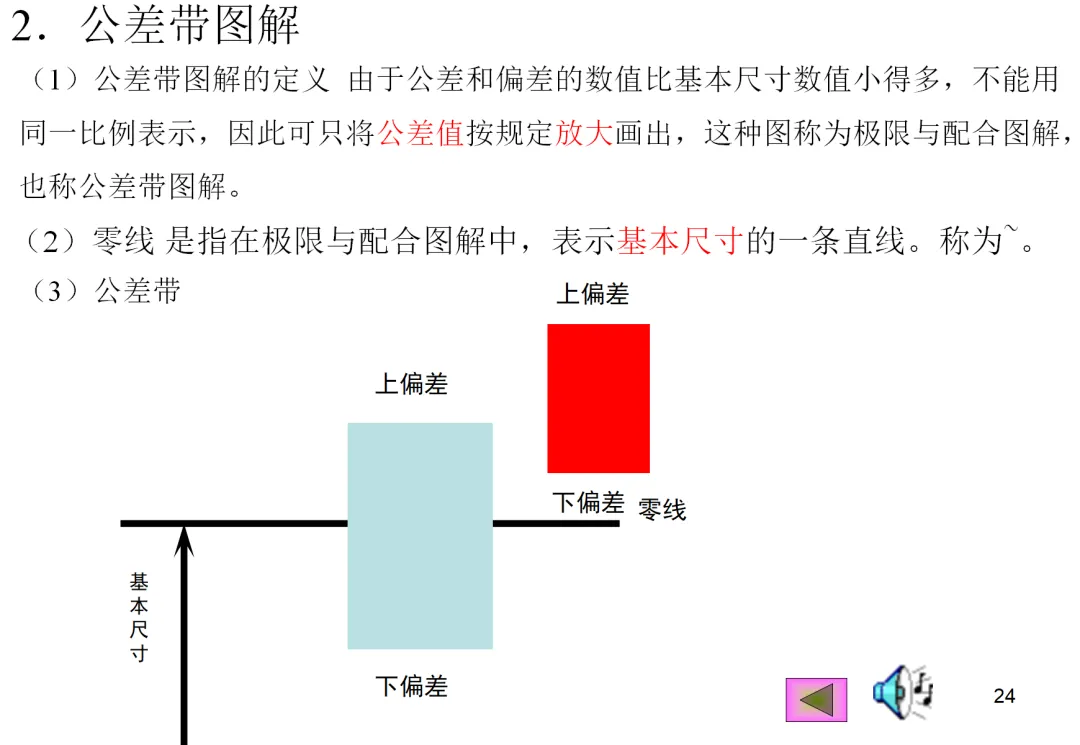

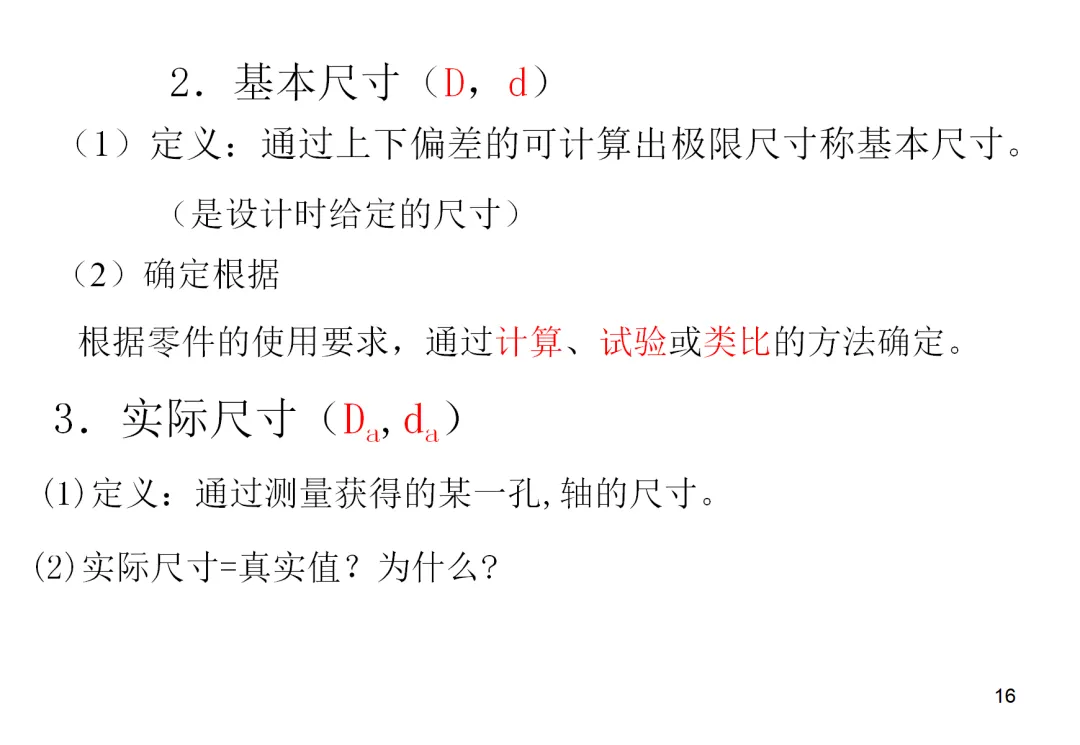

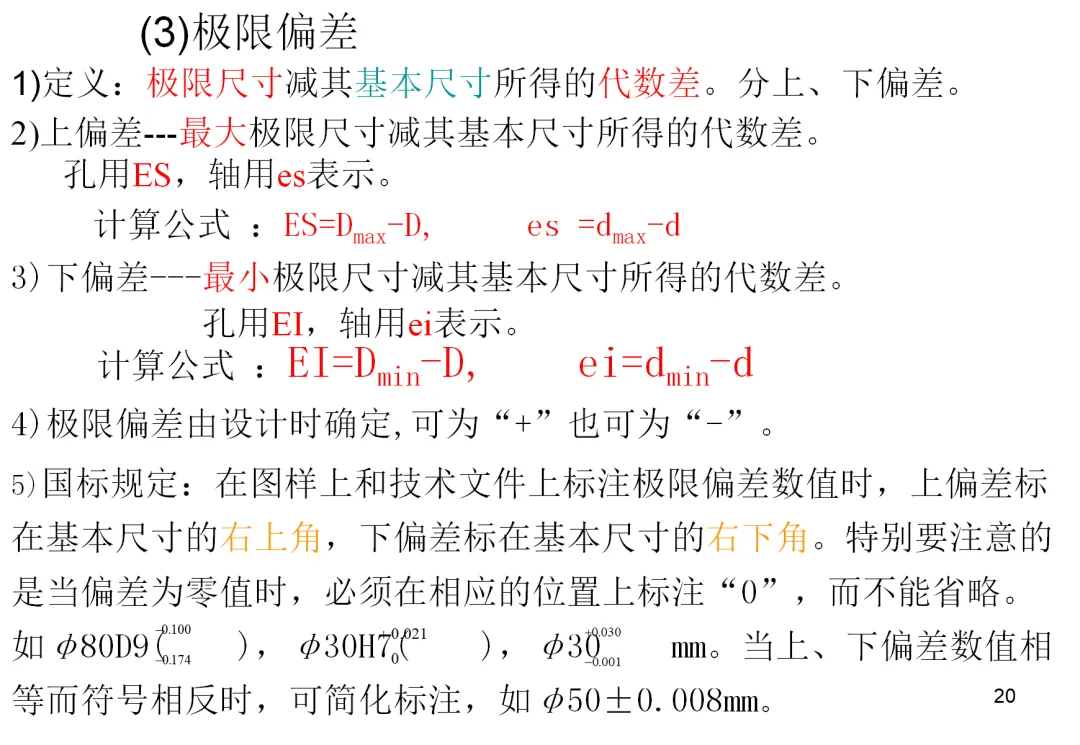

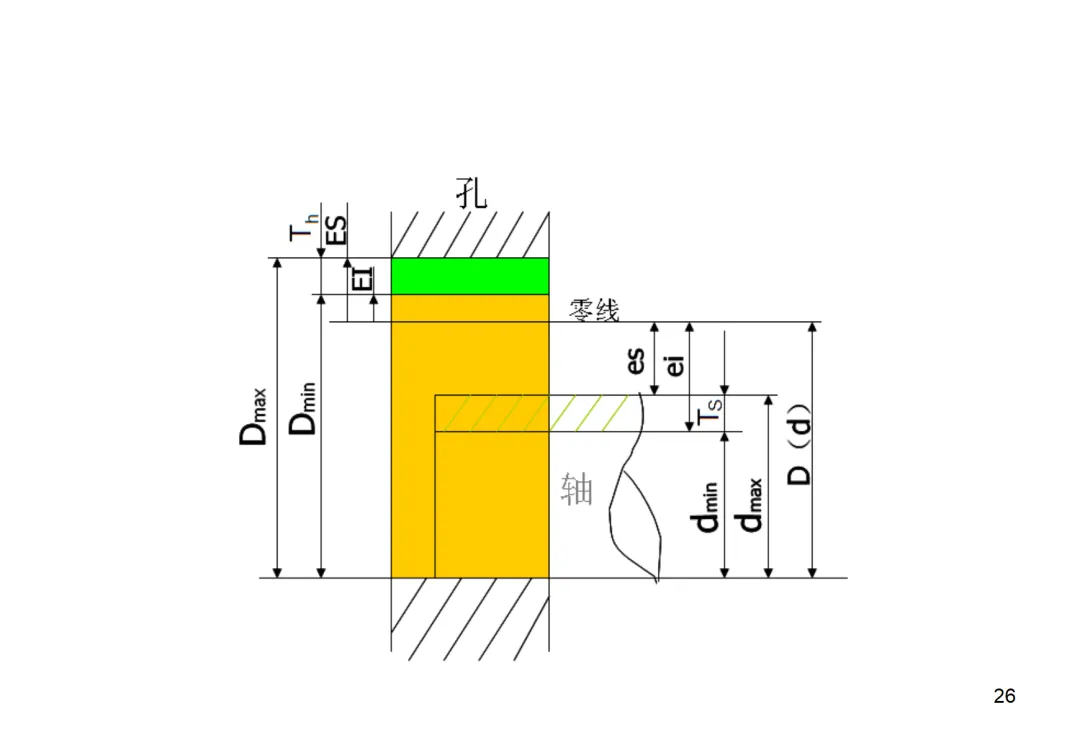

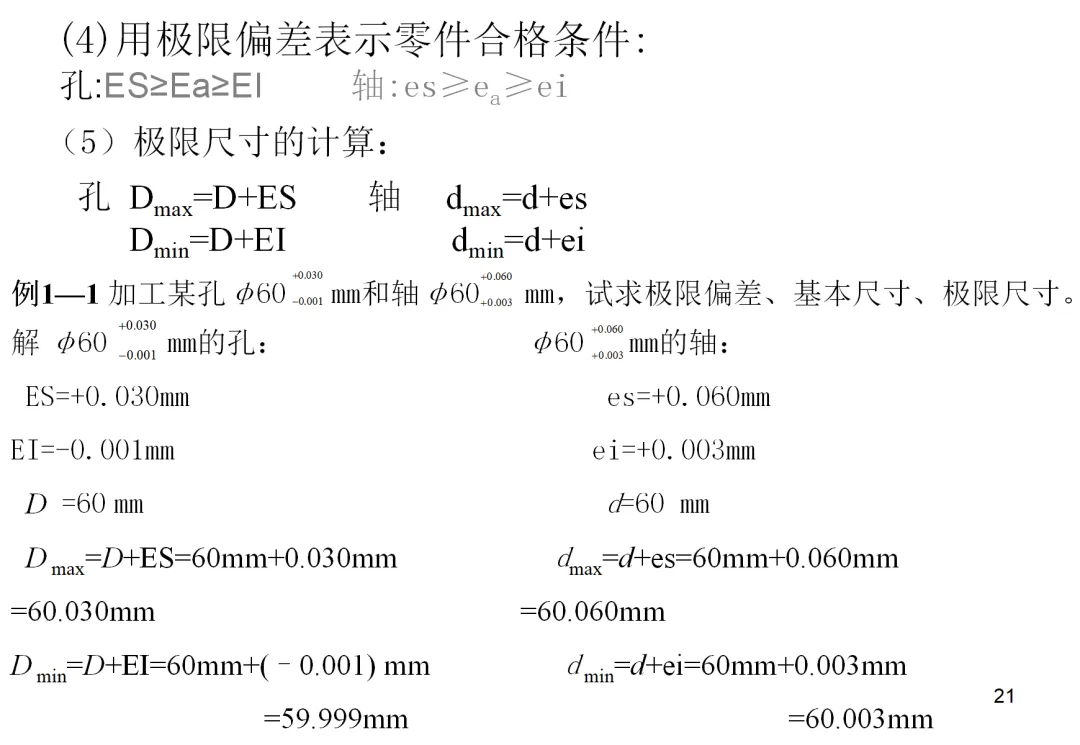

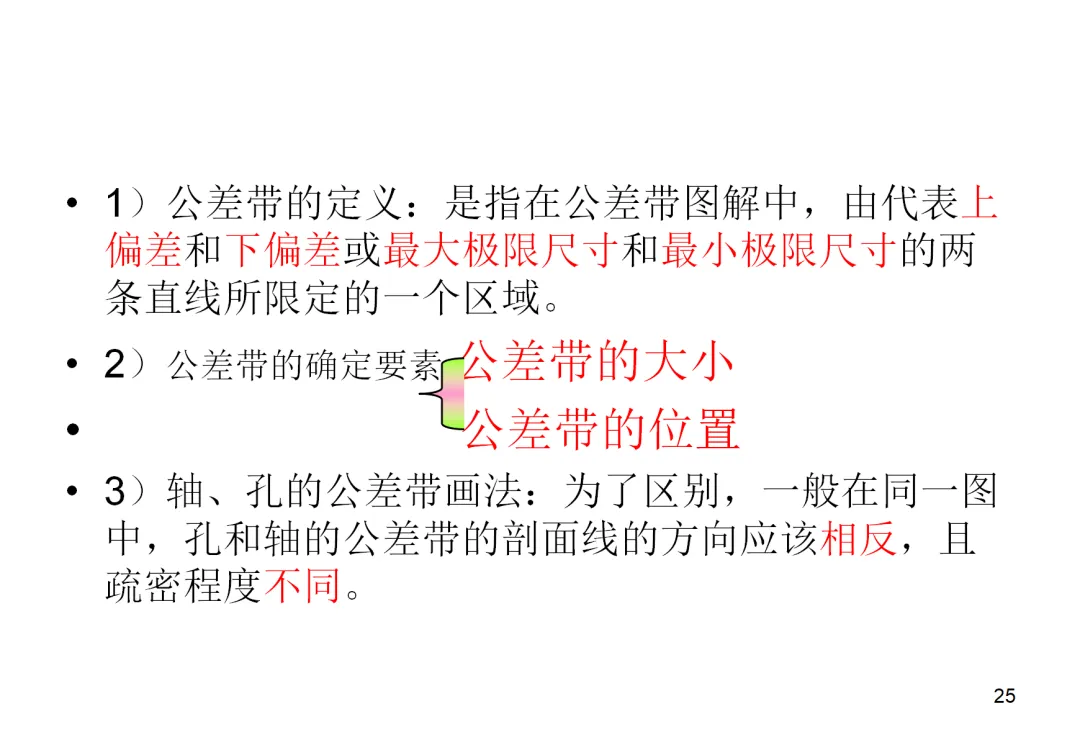

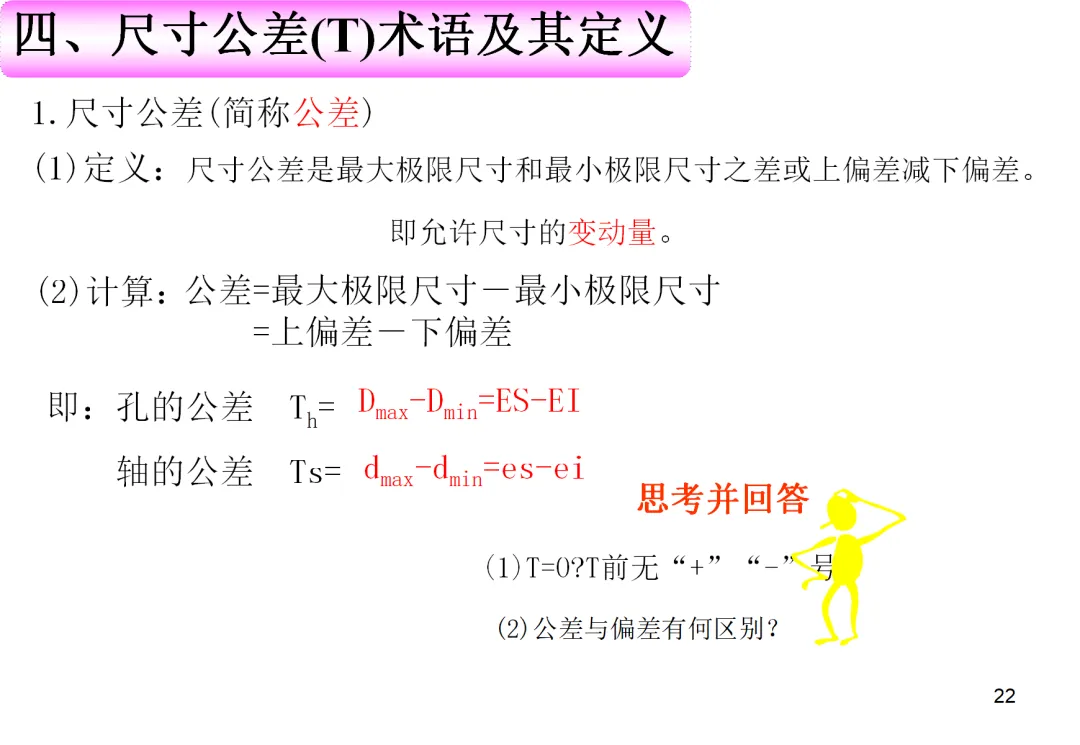

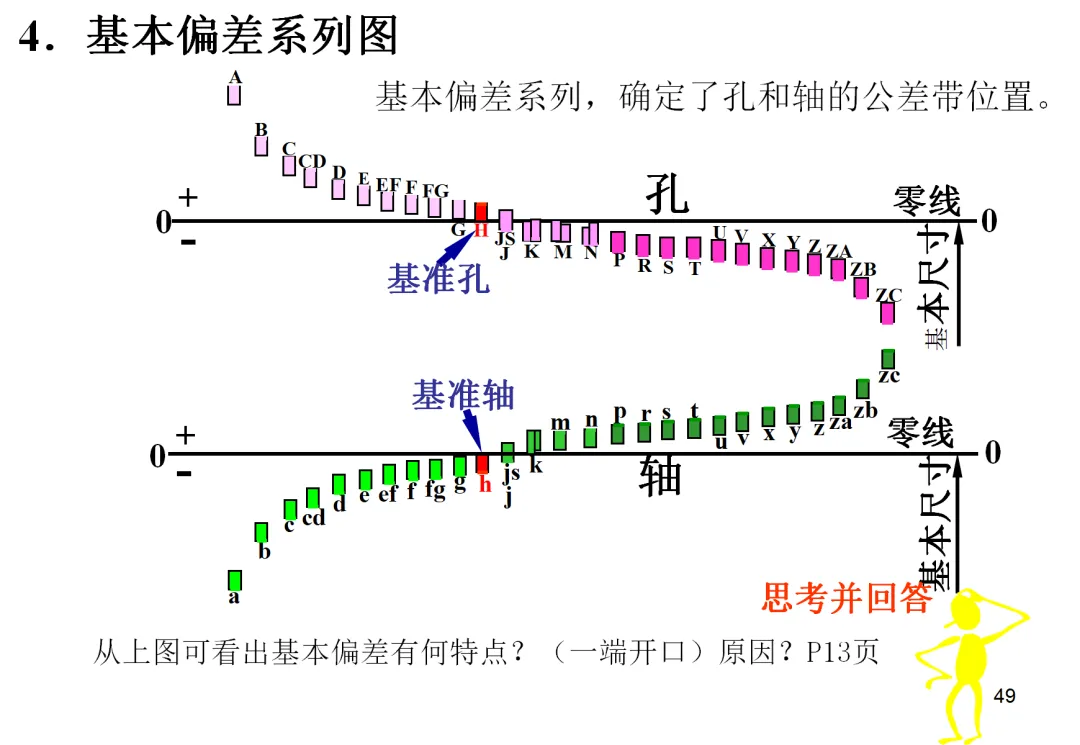

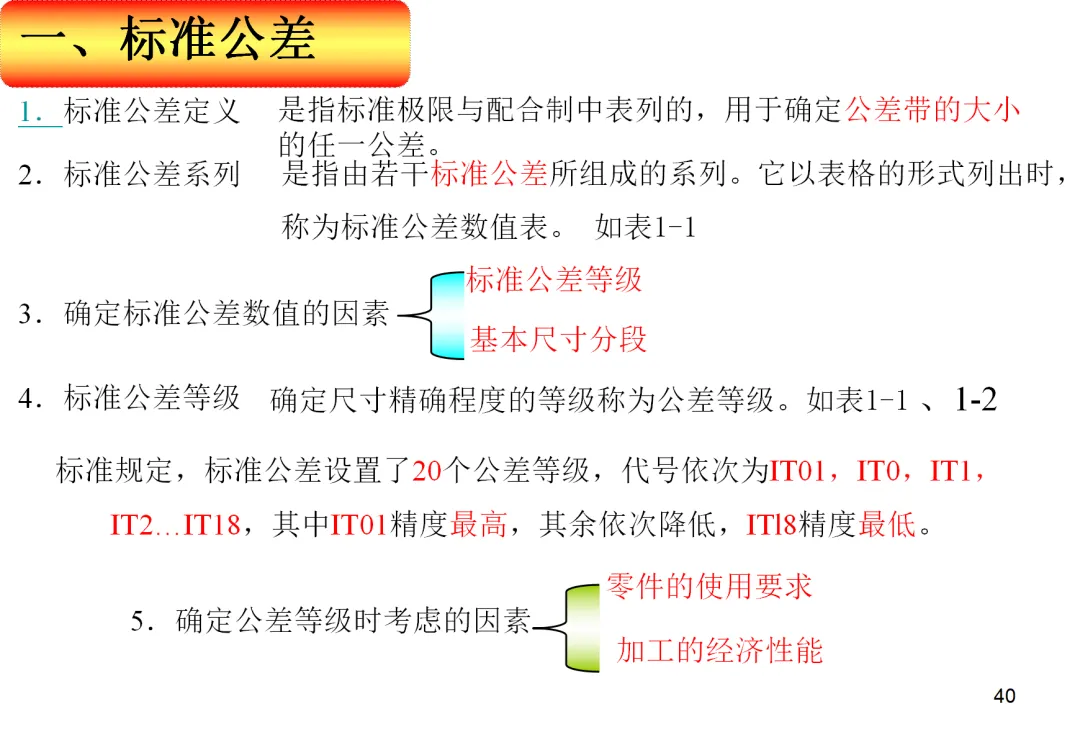

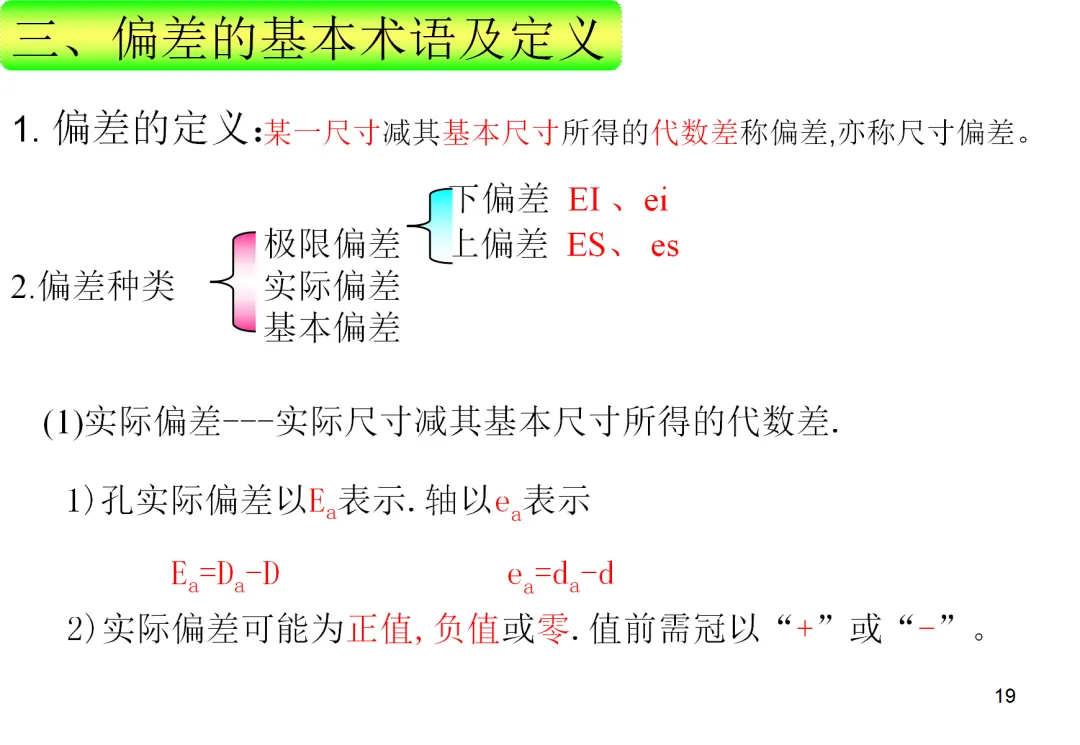

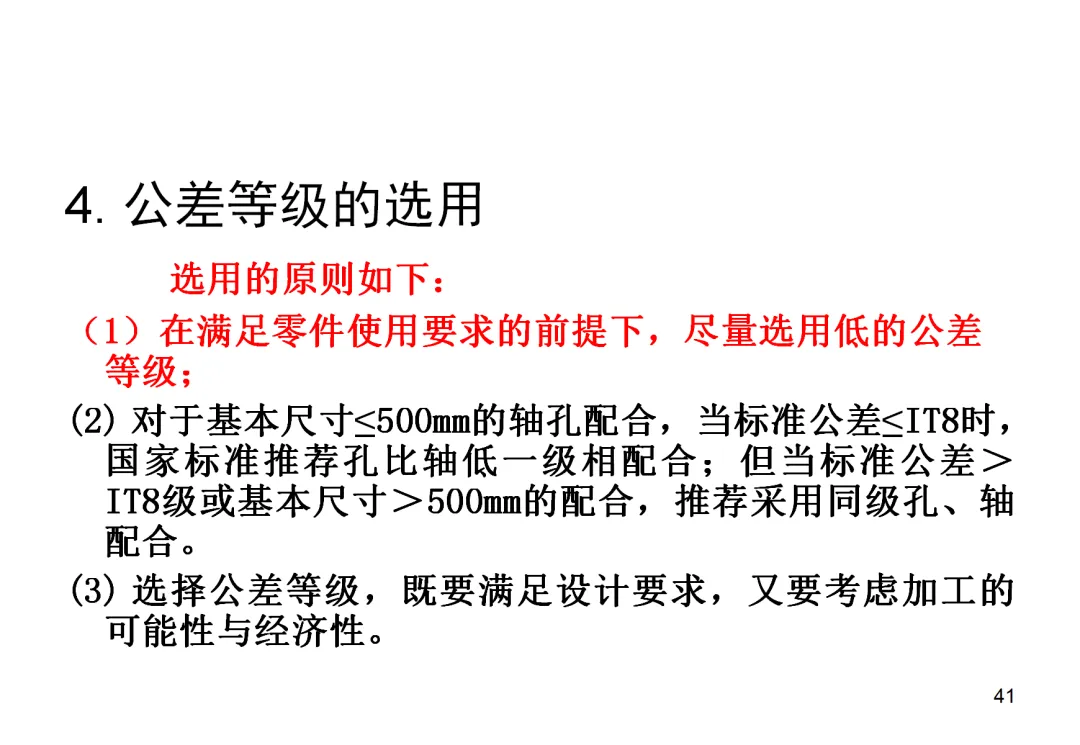

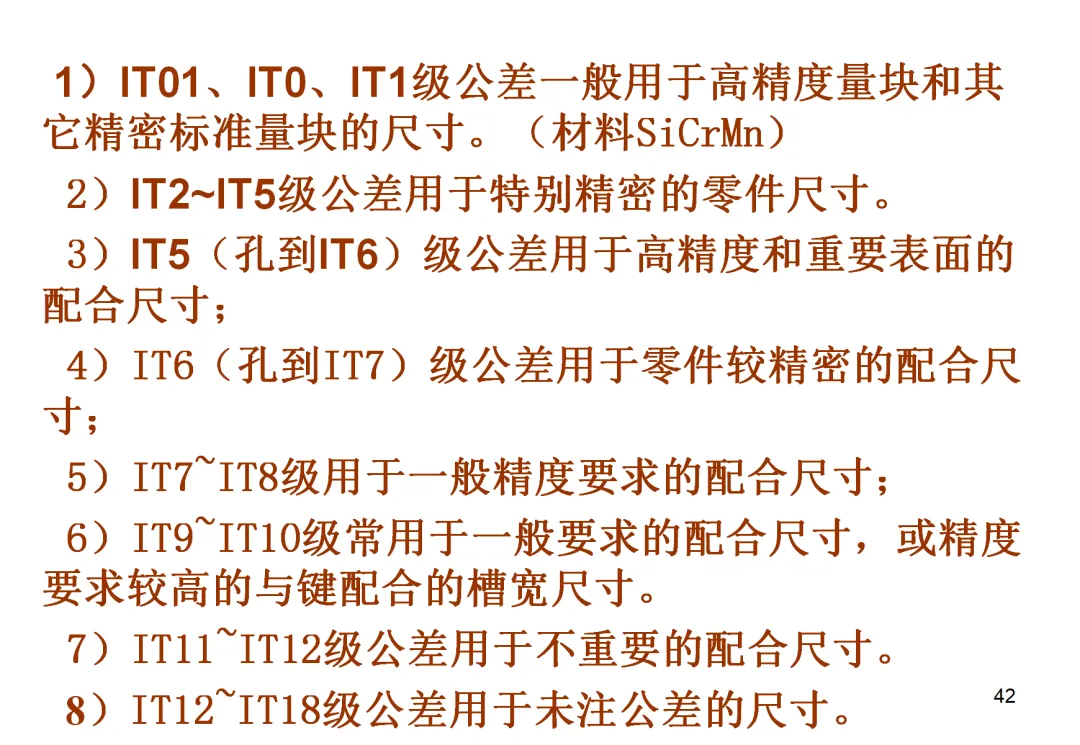

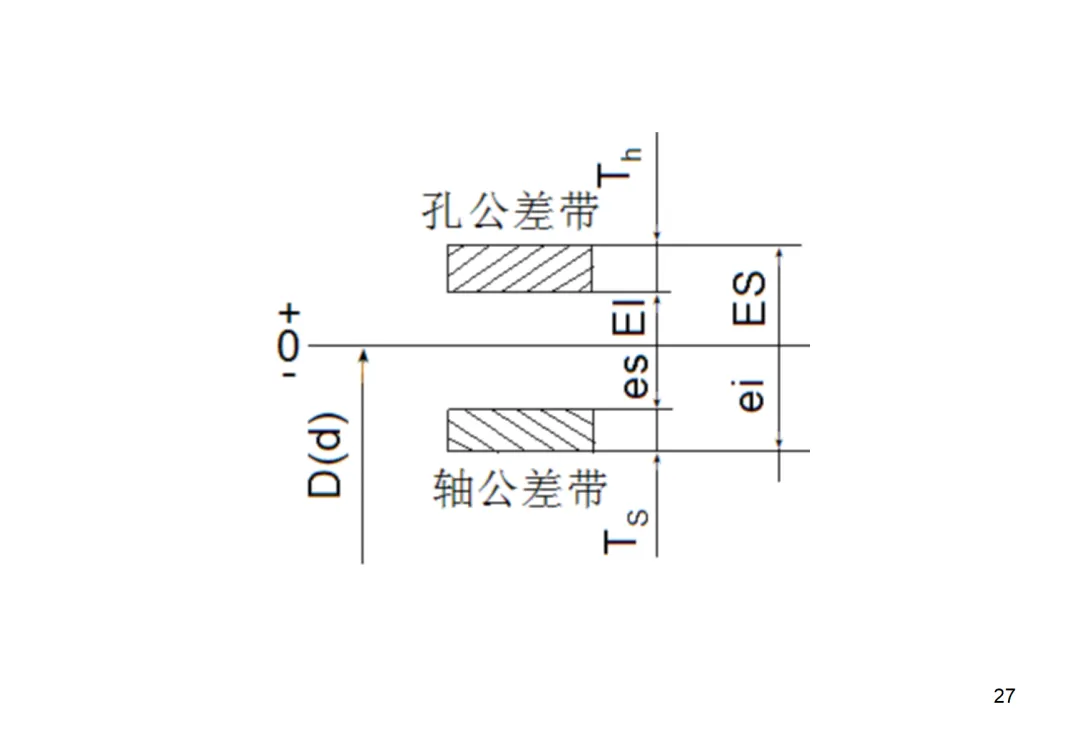

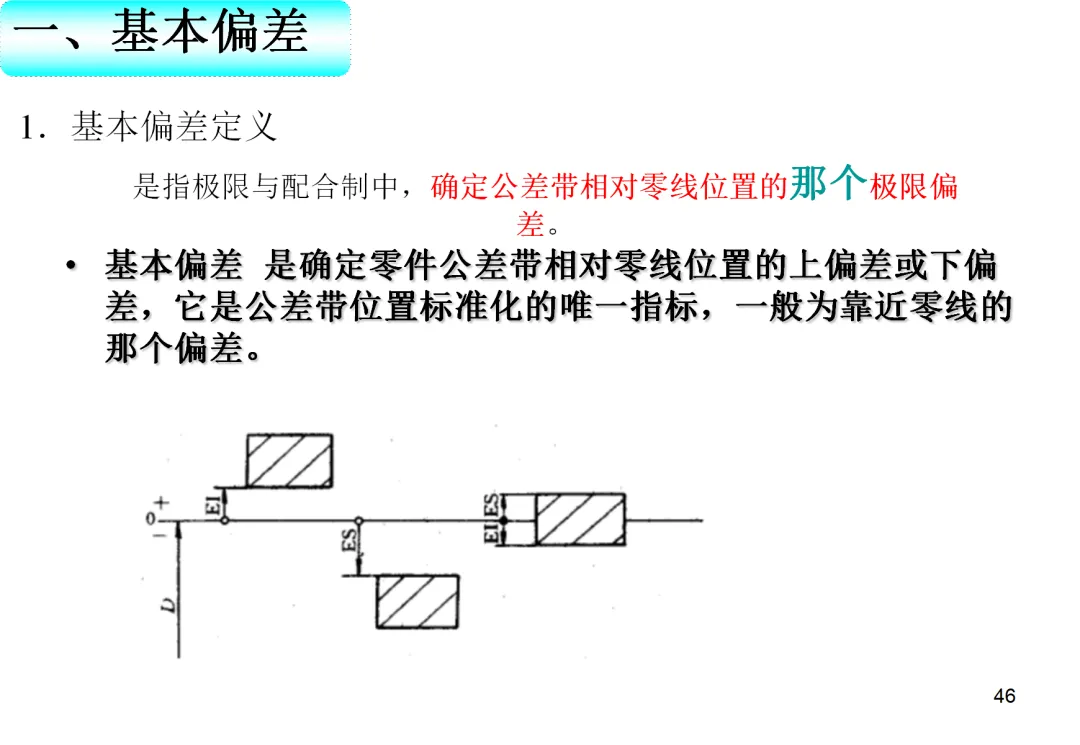

真正懂公差配合的人，看图纸不会只盯着一个基本尺寸，而是会看上偏差、下偏差、公差带位置、公差等级、基孔制、基轴制，以及这个尺寸背后的装配功能。

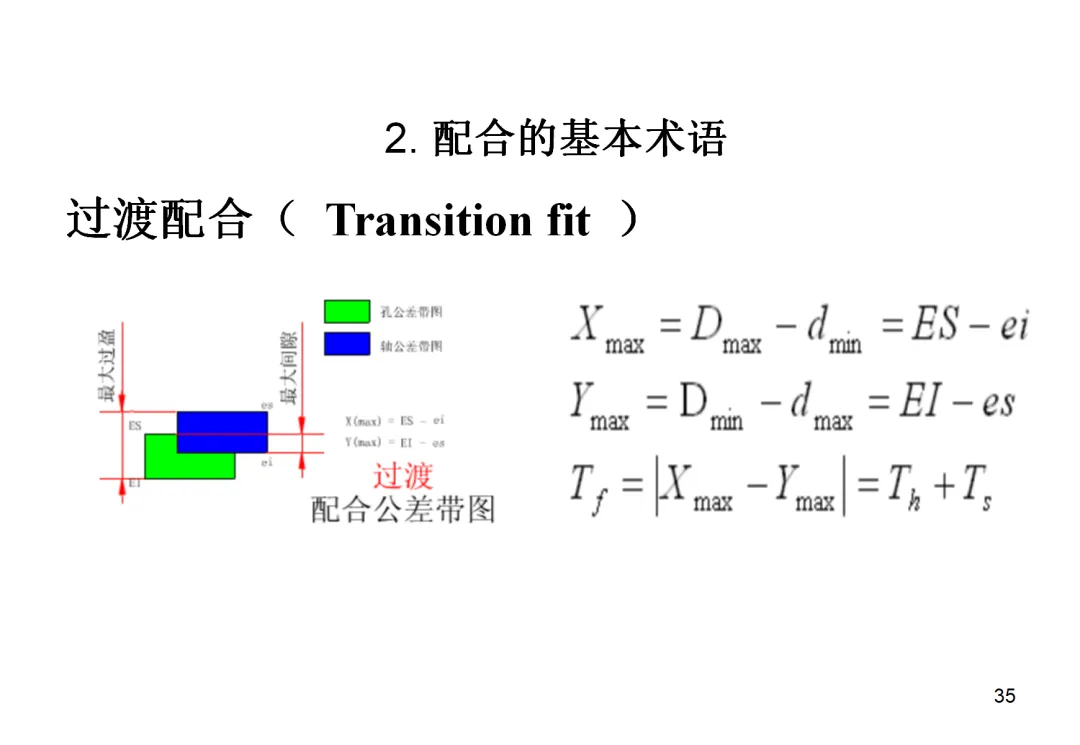

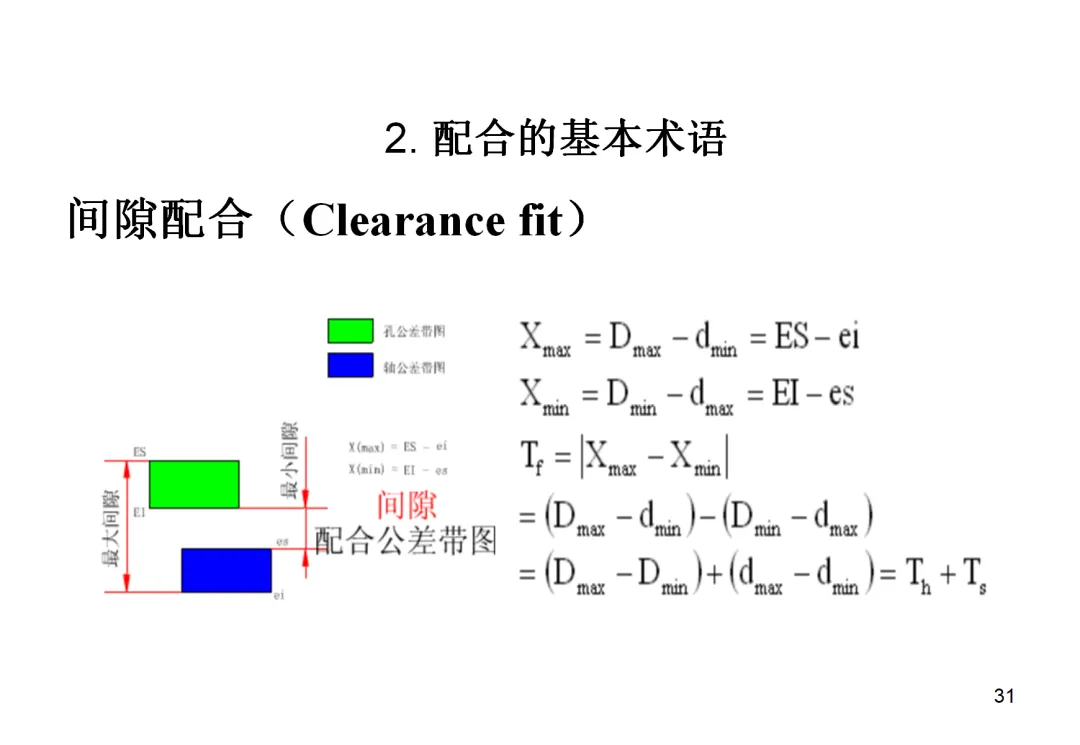

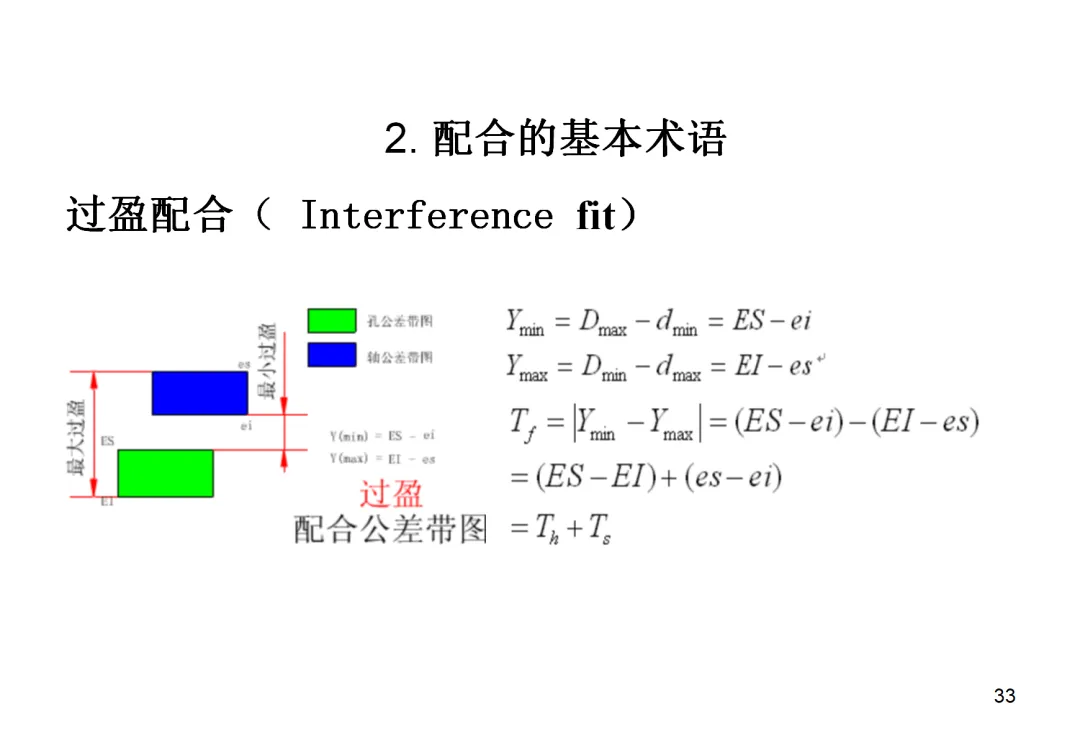

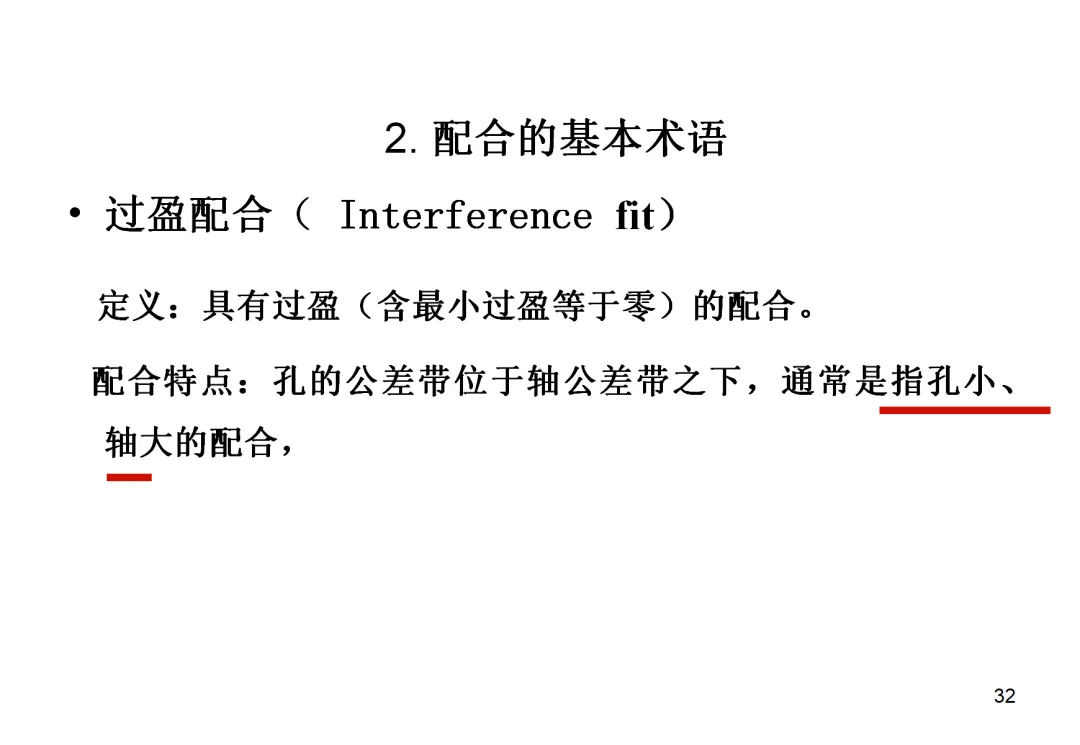

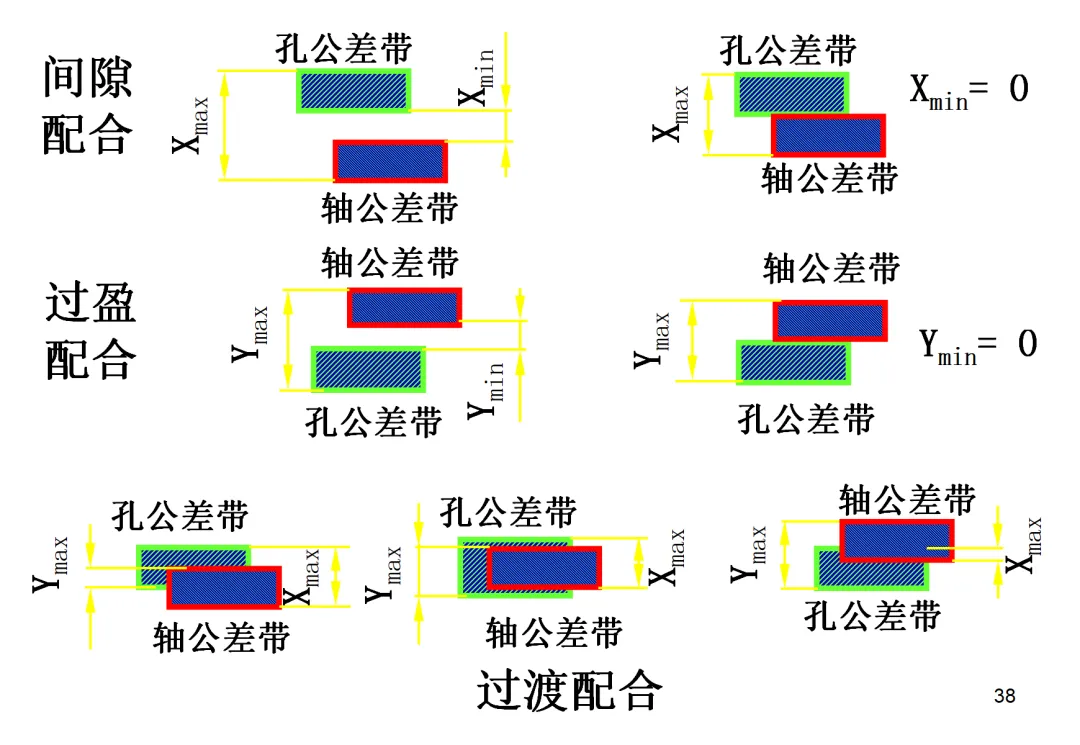

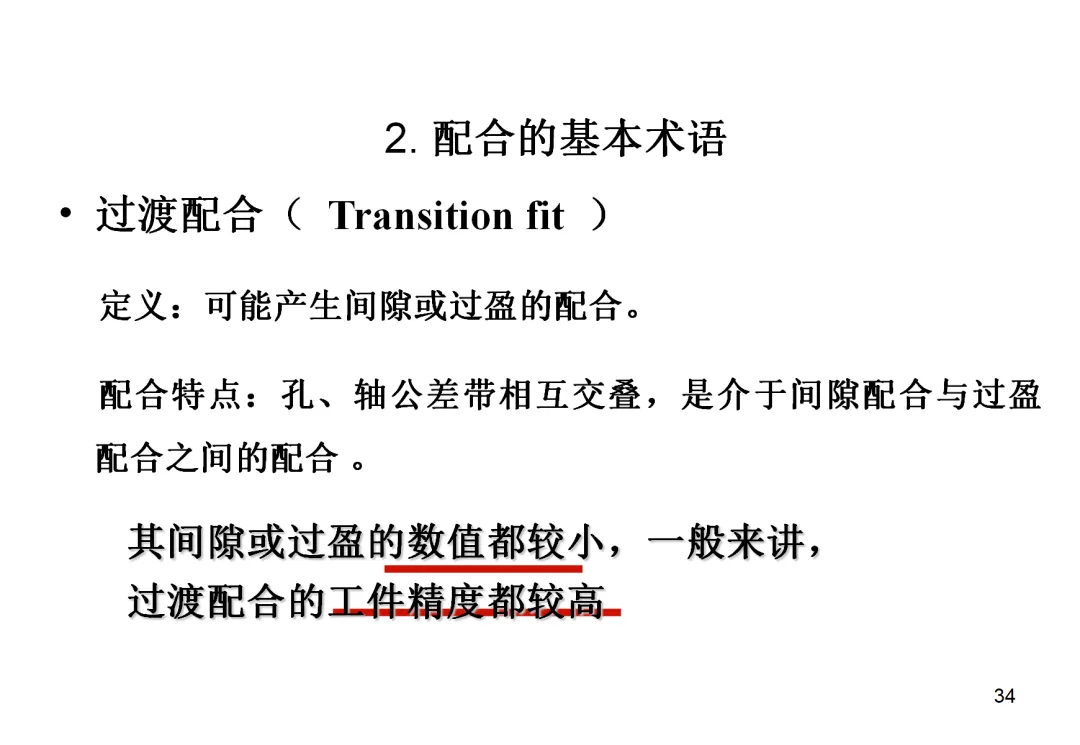

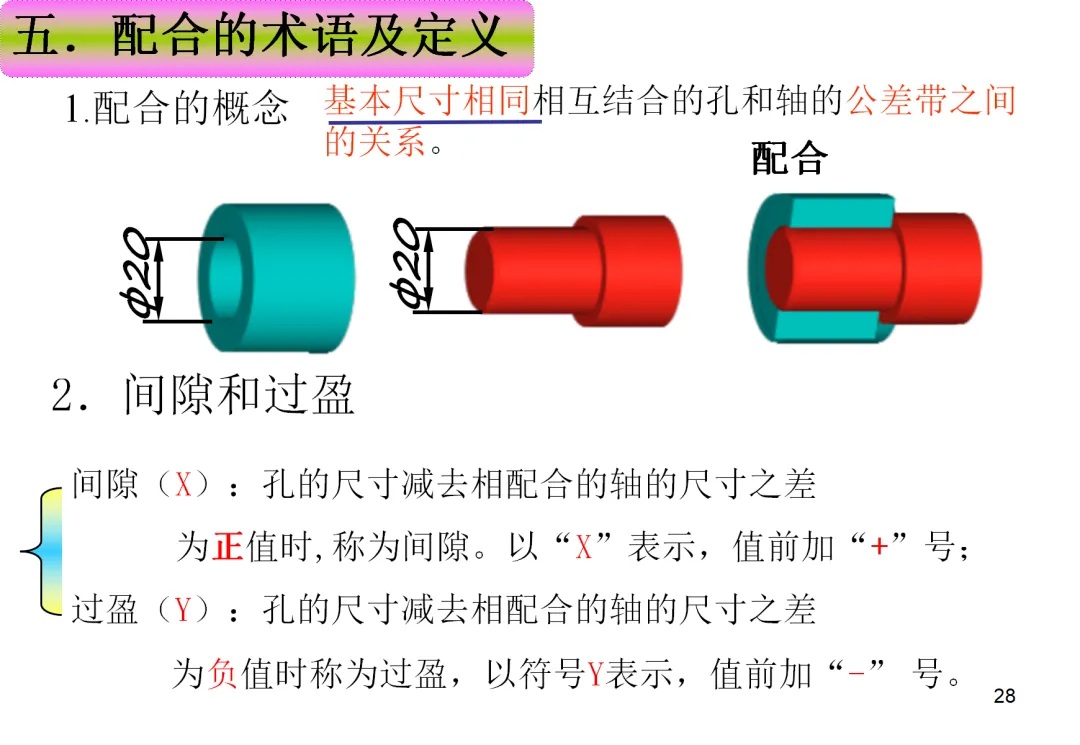

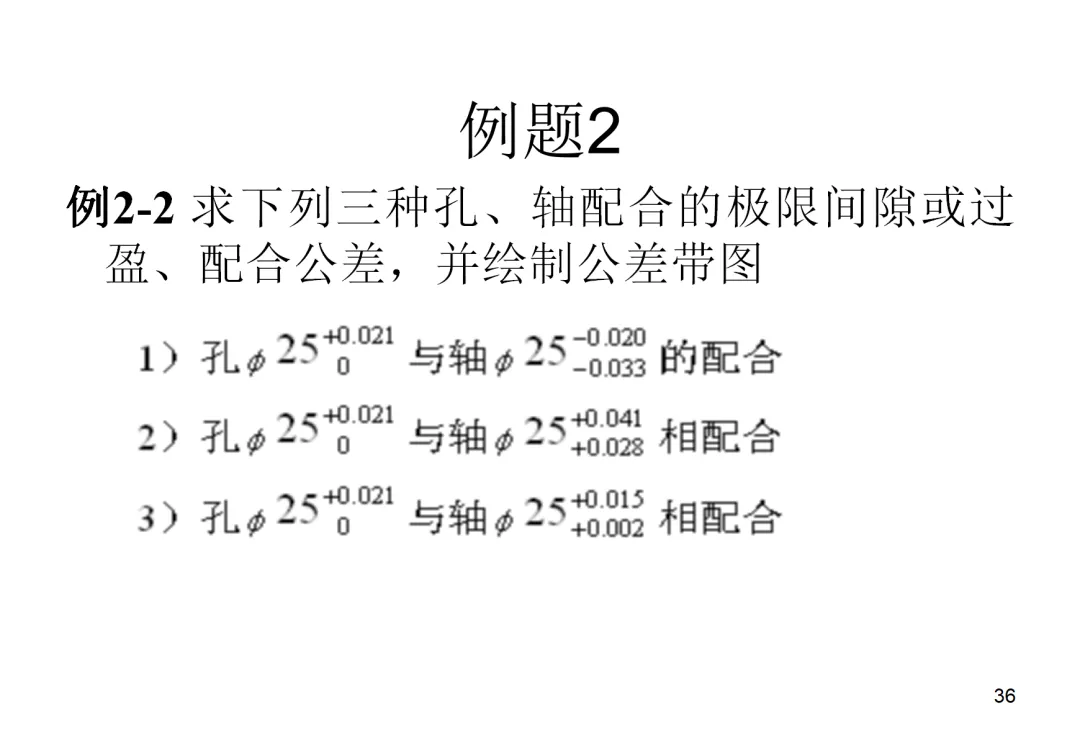

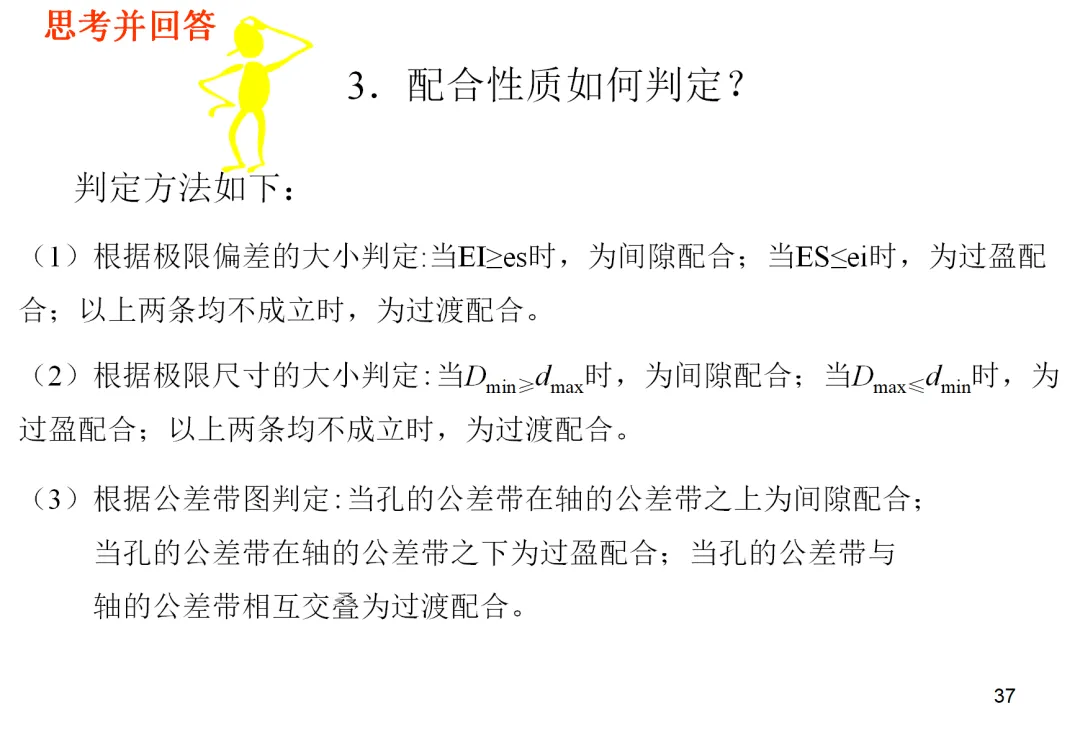

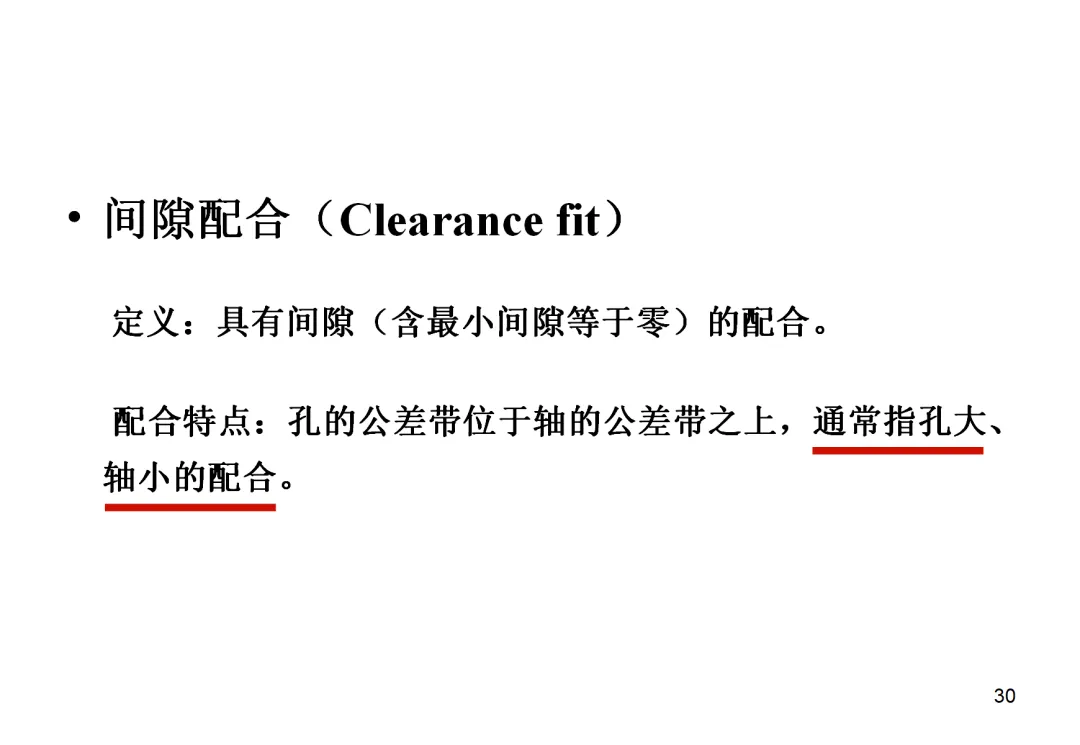

比如，间隙配合适合需要相对运动、便于装拆的结构；过盈配合适合需要固定、传递扭矩的结构；过渡配合则介于两者之间，对加工和装配精度要求更高。

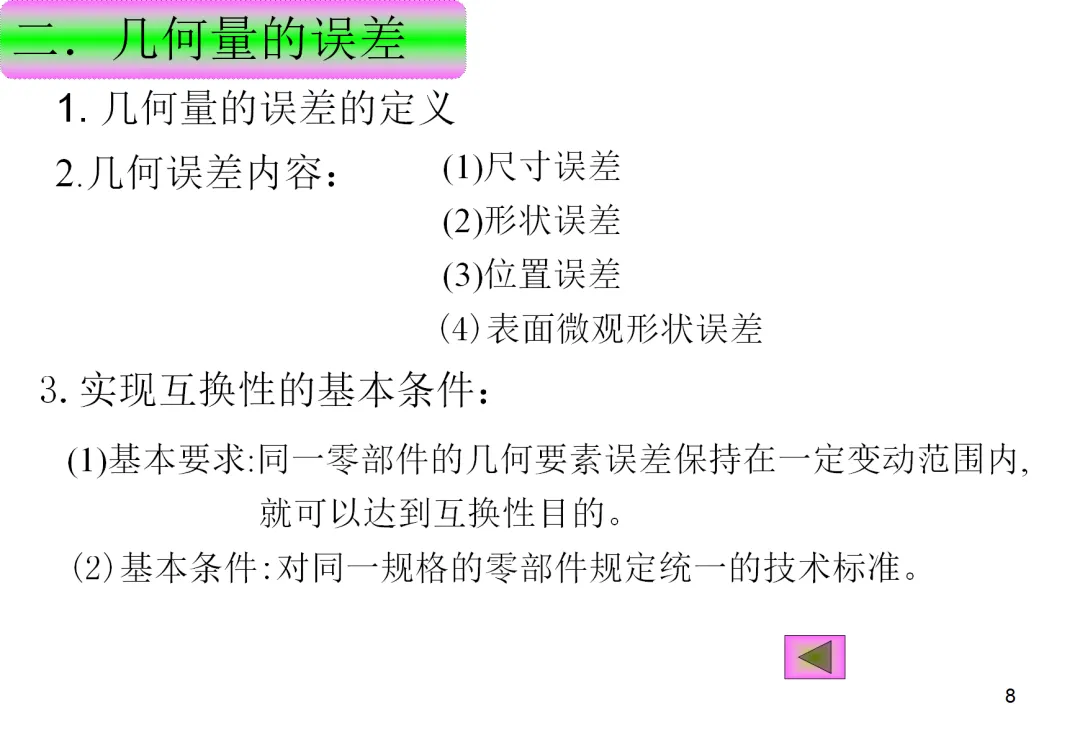

再比如，尺寸合格不等于零件一定好用。形位公差、表面粗糙度、测量方法、量具选择都会影响最终判断。卡尺、千分尺、百分表、量块、角度尺，不是会读数就够了，还要知道适用场景、测量误差和使用注意事项。

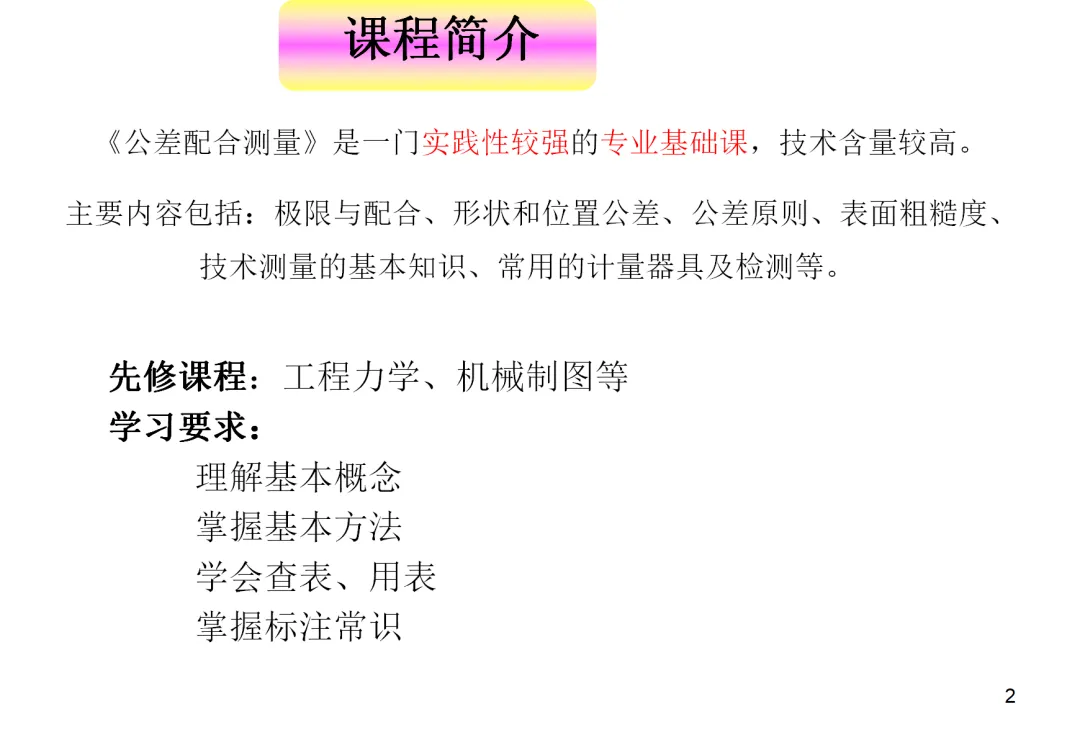

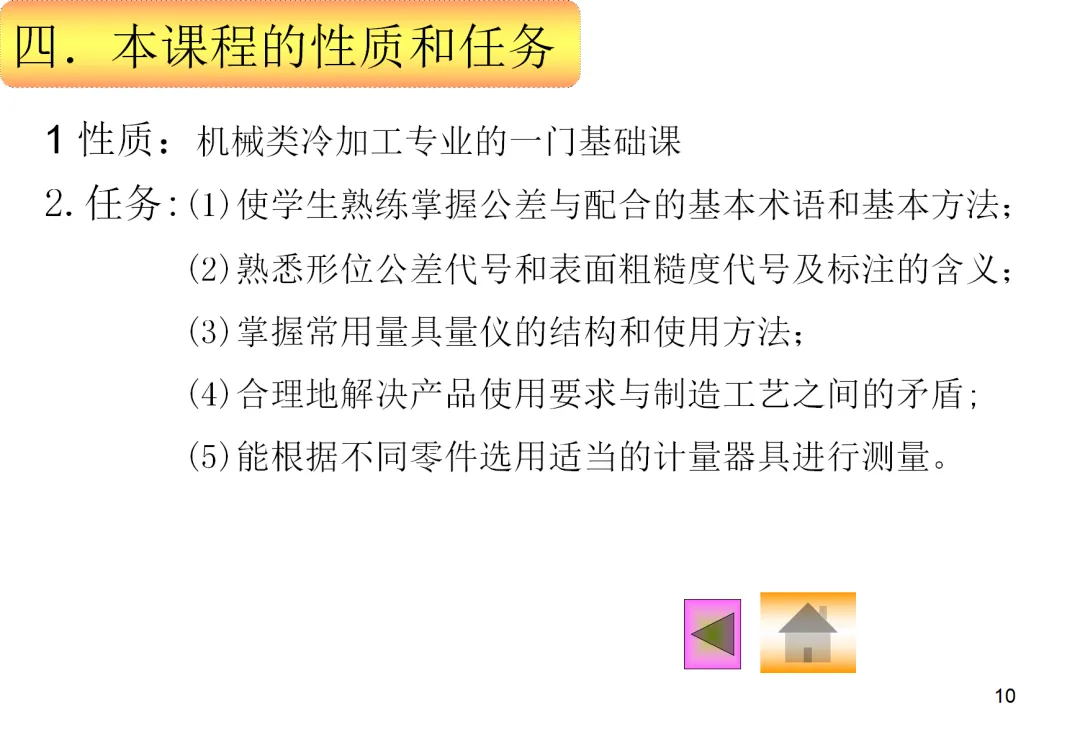

所以，公差配合与技术测量，表面看是基础课，实际是制造业现场非常核心的基本功。
研发画图要懂，工艺编制要懂，质量检验要懂，生产装配也要懂。只有把尺寸、公差、配合、形位、粗糙度和测量方法串起来，才能真正看懂图纸、做对零件、判准质量。
