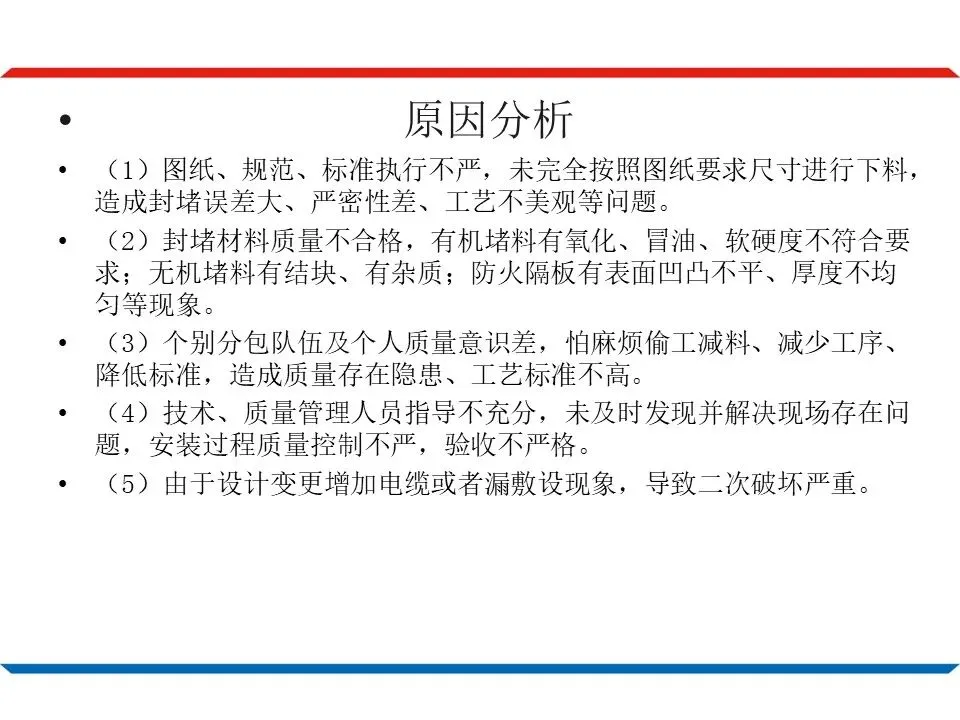

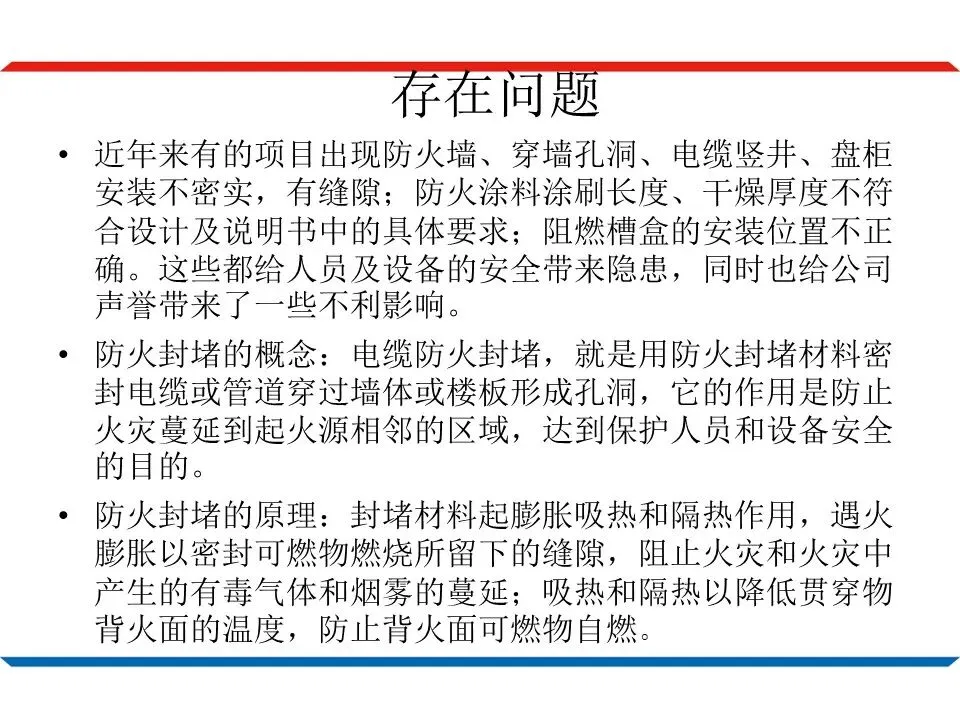

质量控制措施

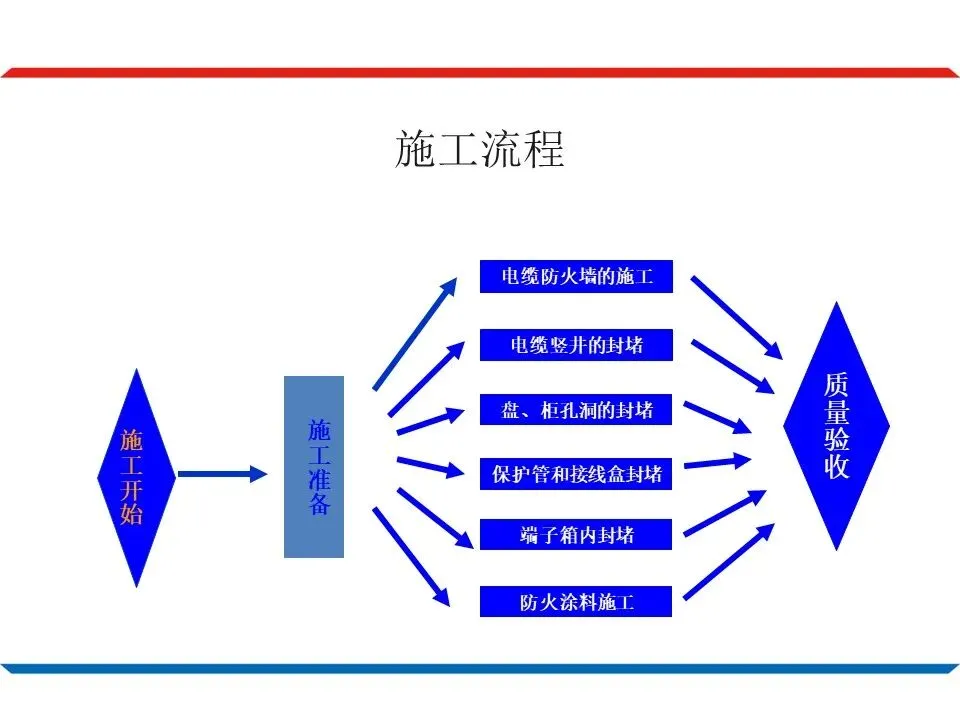

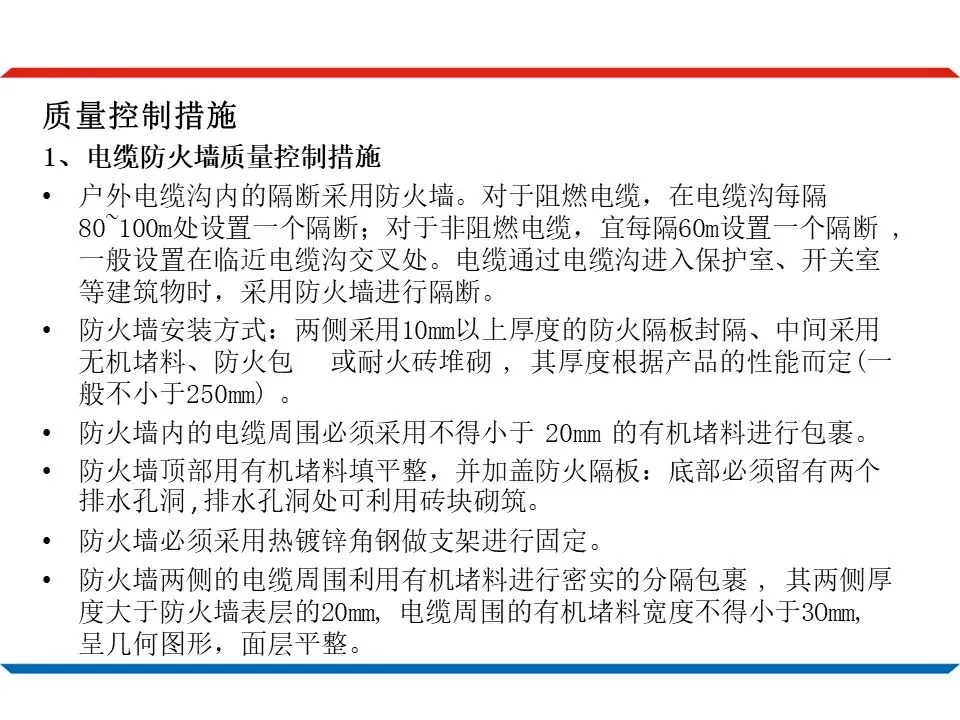

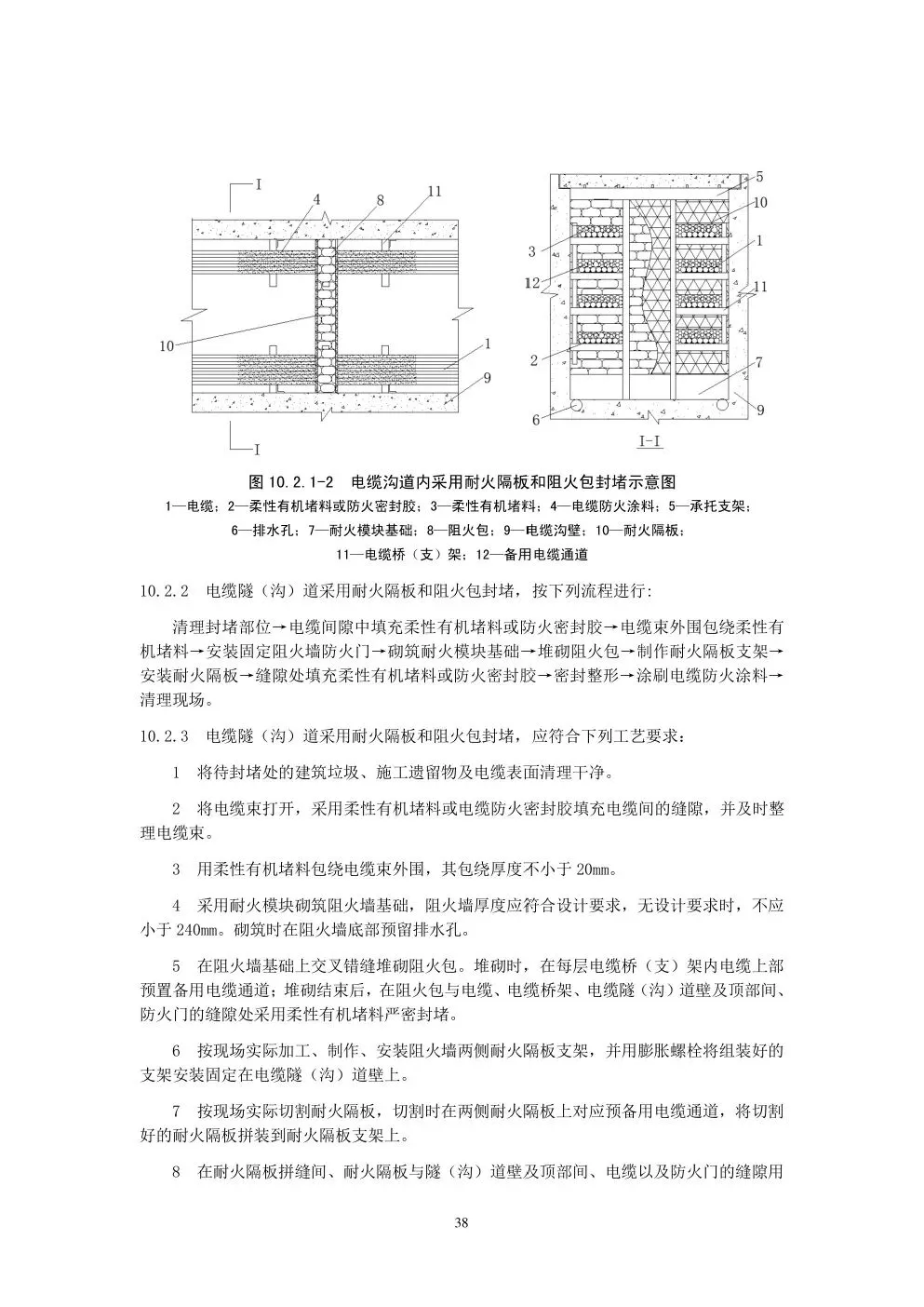

1、电缆防火墙质量控制措施
户外电缆沟内的隔断采用防火墙。对于阻燃电缆，在电缆沟每隔 80~100m处设置一个隔断；对于非阻燃电缆，宜每隔60m设置一个隔断 , 一般设置在临近电缆沟交叉处。电缆通过电缆沟进入保护室、开关室等建筑物时，采用防火墙进行隔断。
防火墙安装方式：两侧采用10mm以上厚度的防火隔板封隔、中间采用无机堵料、防火包 或耐火砖堆砌 , 其厚度根据产品的性能而定(一般不小于250mm) 。
防火墙内的电缆周围必须采用不得小于 20mm 的有机堵料进行包裹。
防火墙顶部用有机堵料填平整，并加盖防火隔板：底部必须留有两个排水孔洞 , 排水孔洞处可利用砖块砌筑。
防火墙必须采用热镀锌角钢做支架进行固定。
防火墙两侧的电缆周围利用有机堵料进行密实的分隔包裹 , 其两侧厚度大于防火墙表层的20mm, 电缆周围的有机堵料宽度不得小于3Omm, 呈几何图形，面层平整。

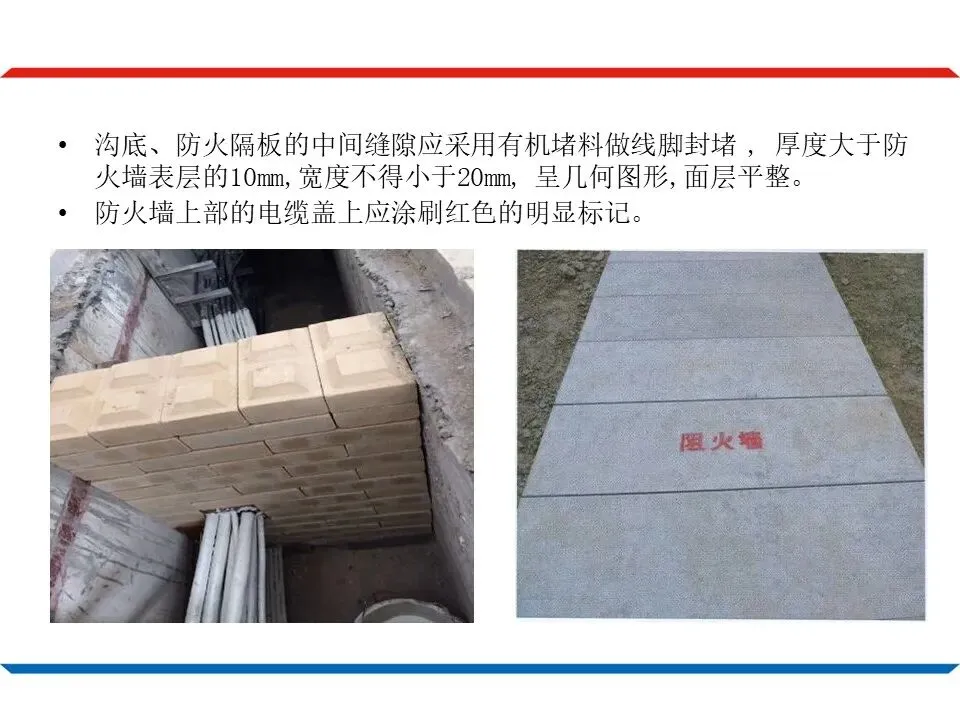

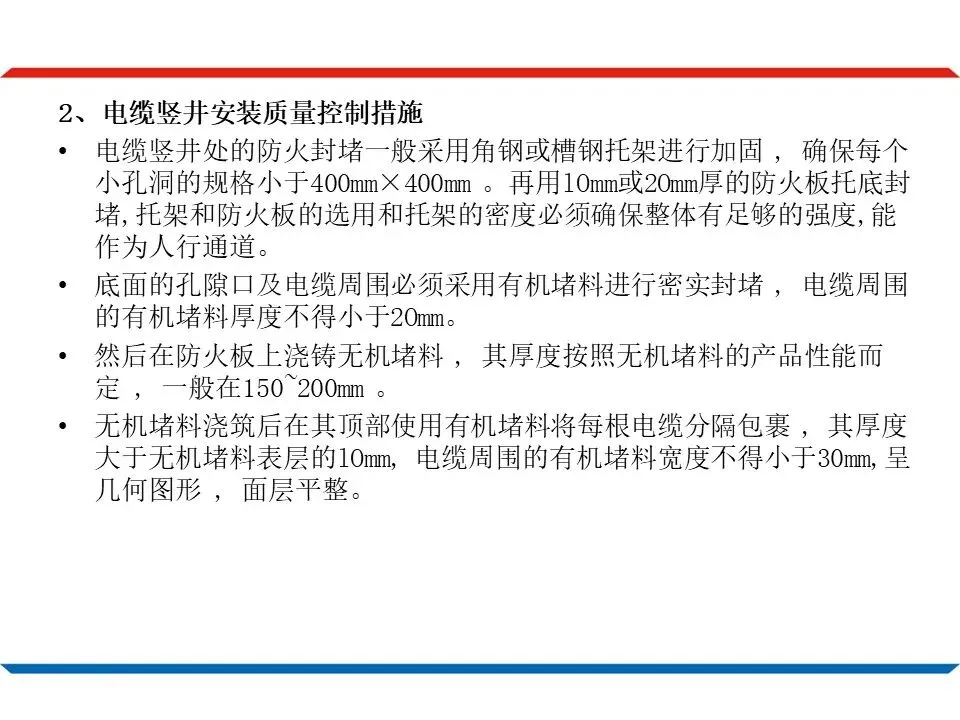

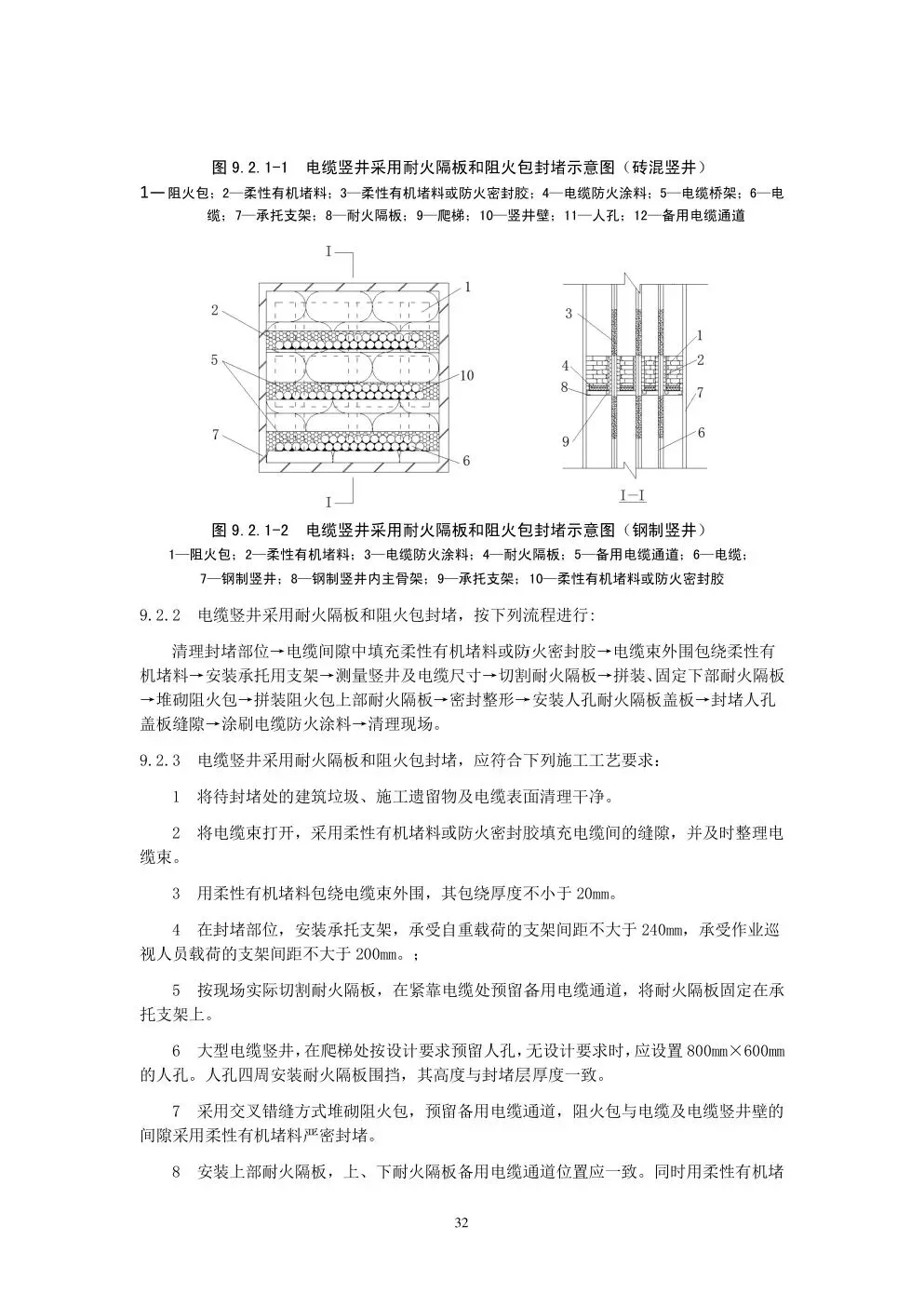

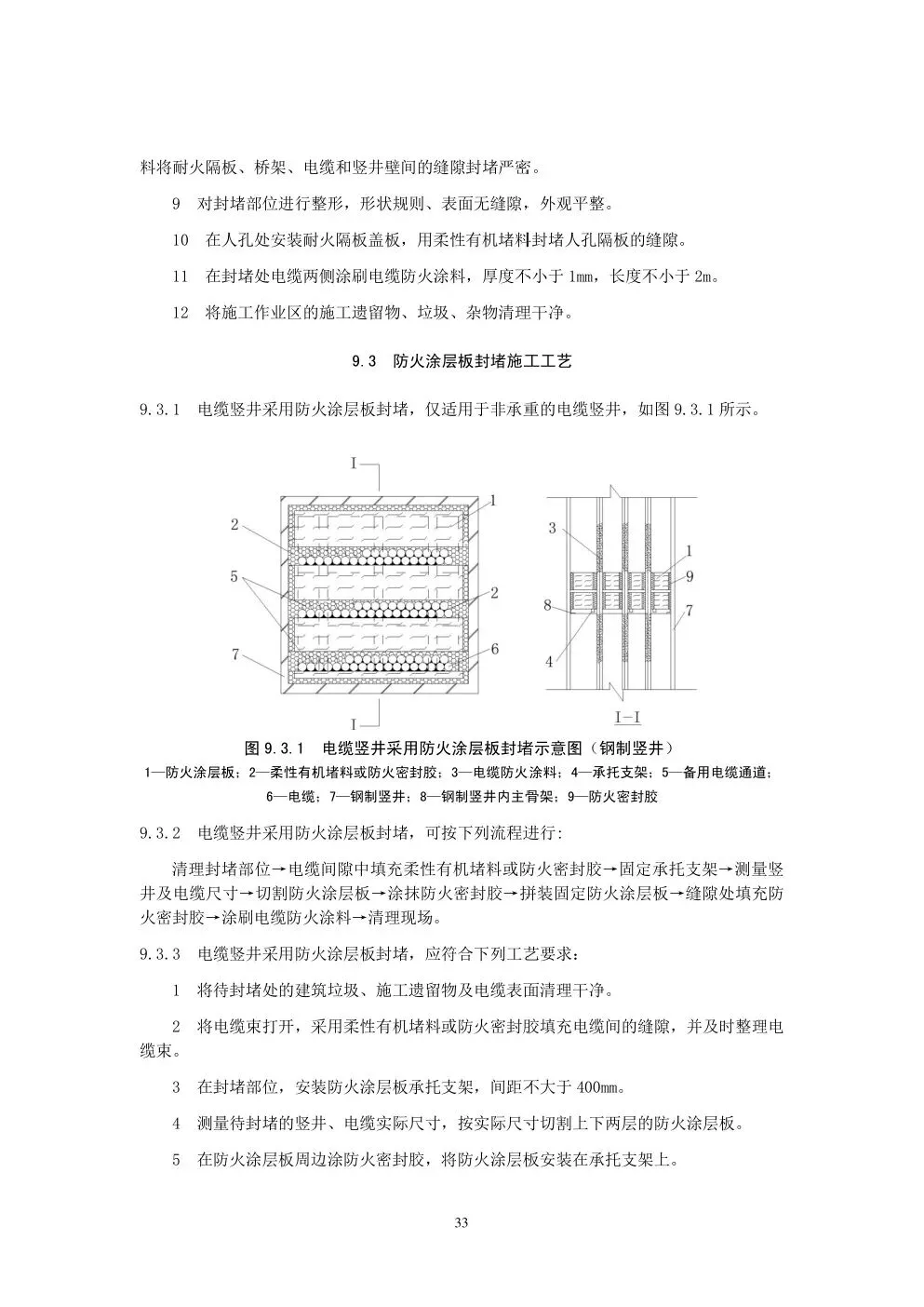

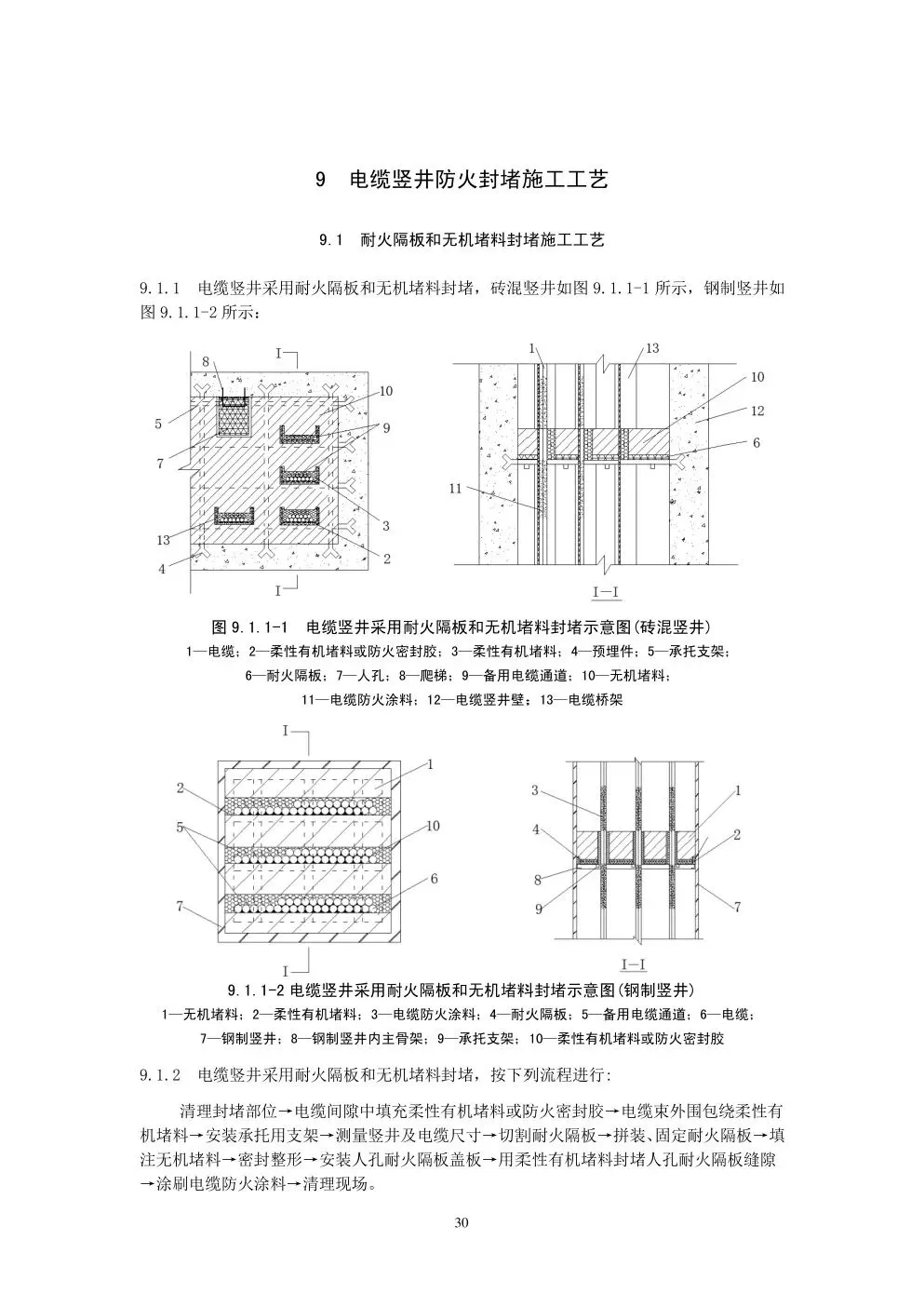

2、电缆竖井安装质量控制措施
电缆竖井处的防火封堵一般采用角钢或槽钢托架进行加固 , 确保每个小孔洞的规格小于400mm×400mm 。再用lOmm或2Omm厚的防火板托底封堵,托架和防火板的选用和托架的密度必须确保整体有足够的强度,能作为人行通道。
底面的孔隙口及电缆周围必须采用有机堵料进行密实封堵 , 电缆周围的有机堵料厚度不得小于2Omm。
然后在防火板上浇铸无机堵料 , 其厚度按照无机堵料的产品性能而定 , 一般在150~200mm 。
无机堵料浇筑后在其顶部使用有机堵料将每根电缆分隔包裹 , 其厚度大于无机堵料表层的lOmm, 电缆周围的有机堵料宽度不得小于30mm,呈几何图形 , 面层平整。

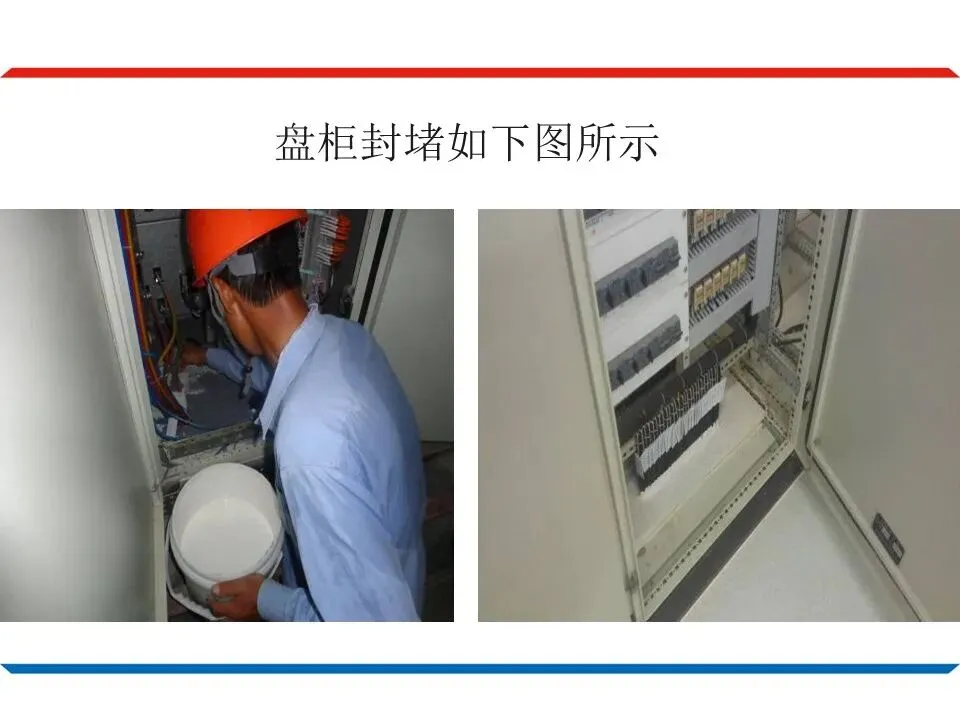

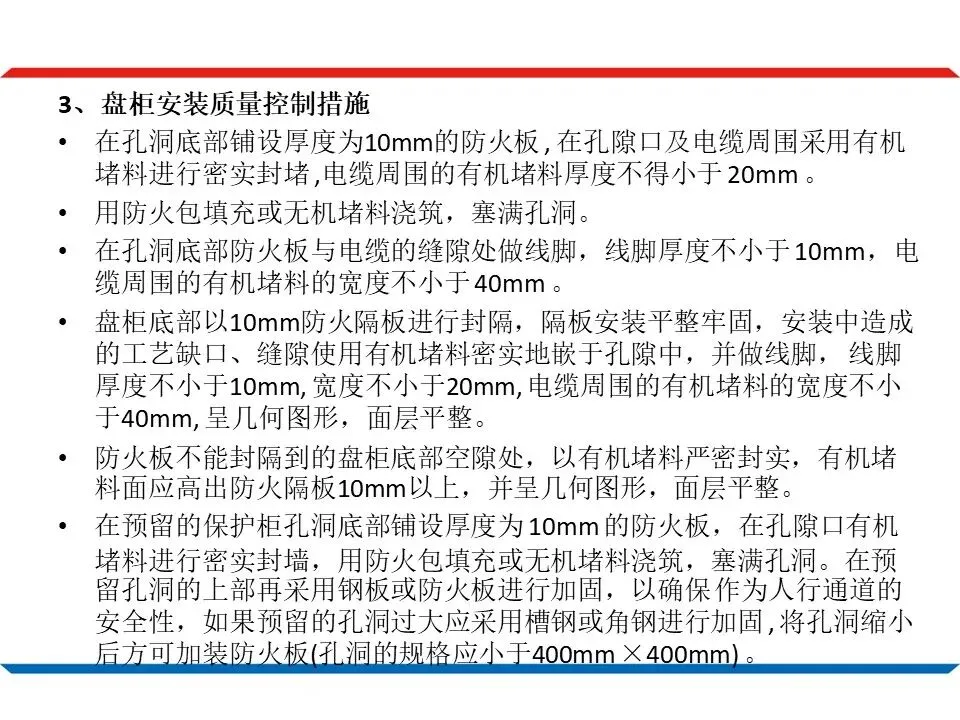

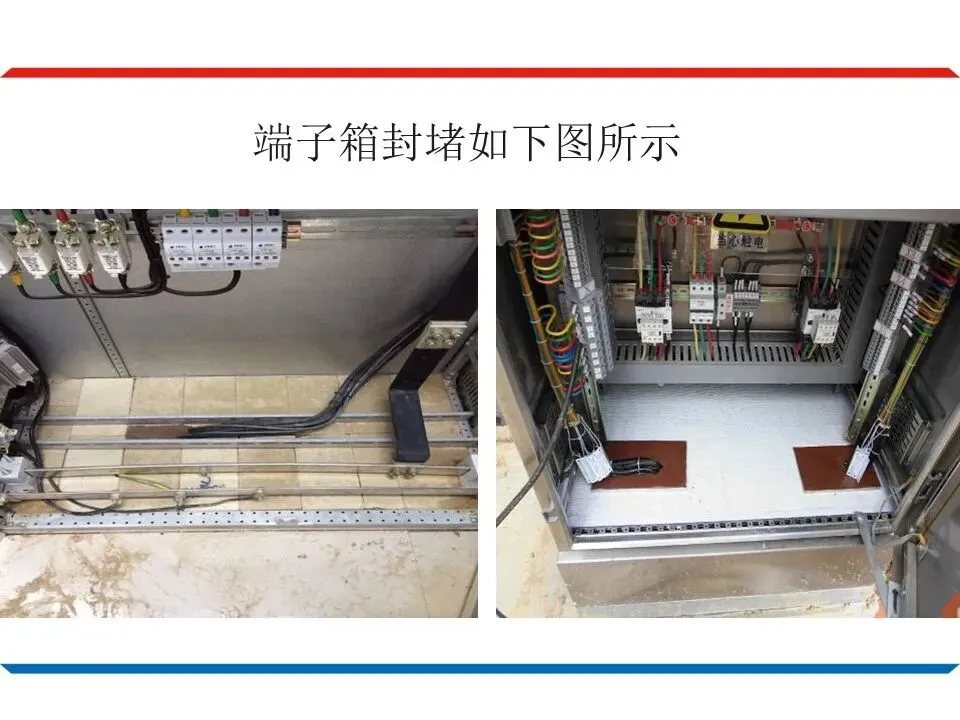

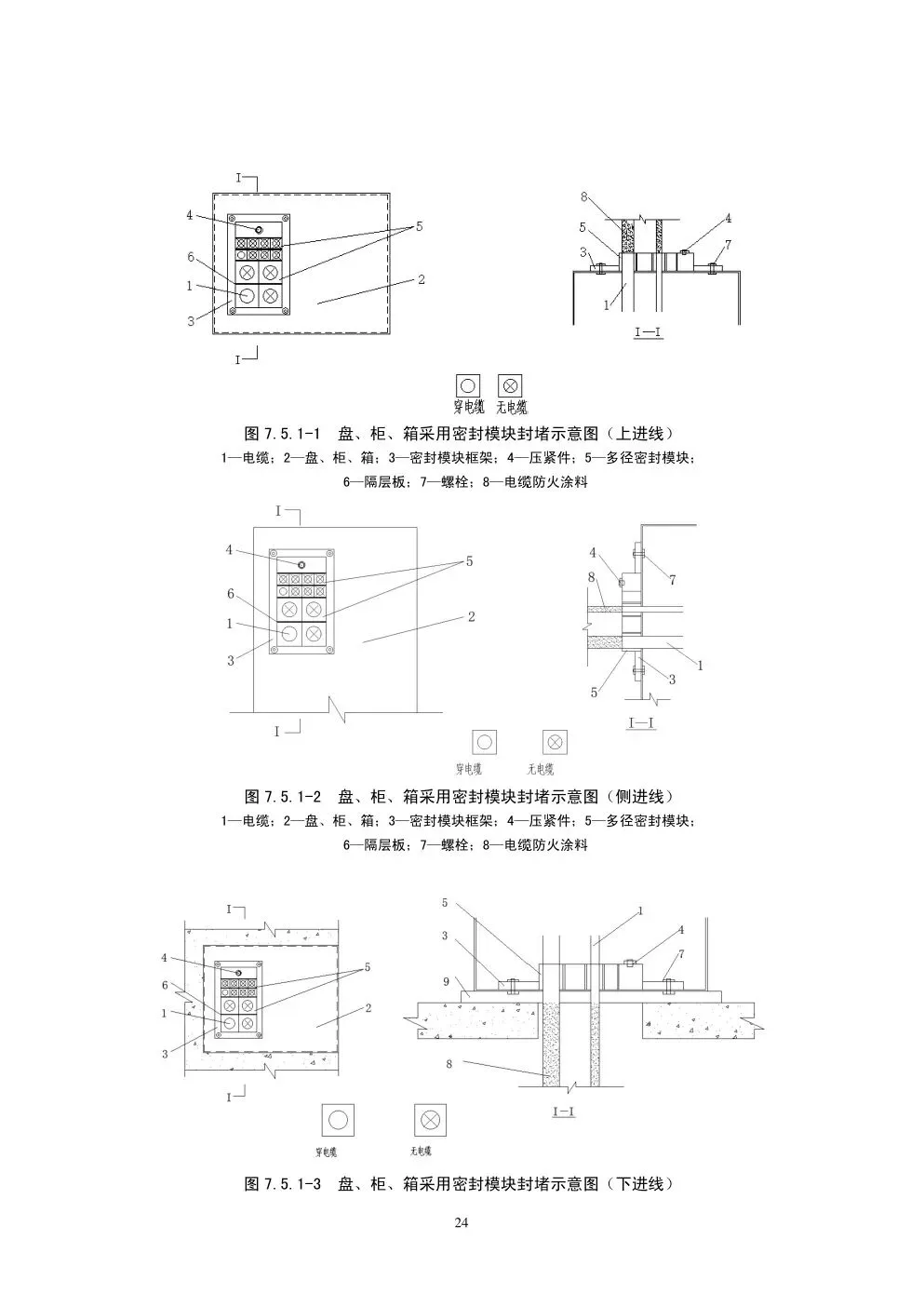

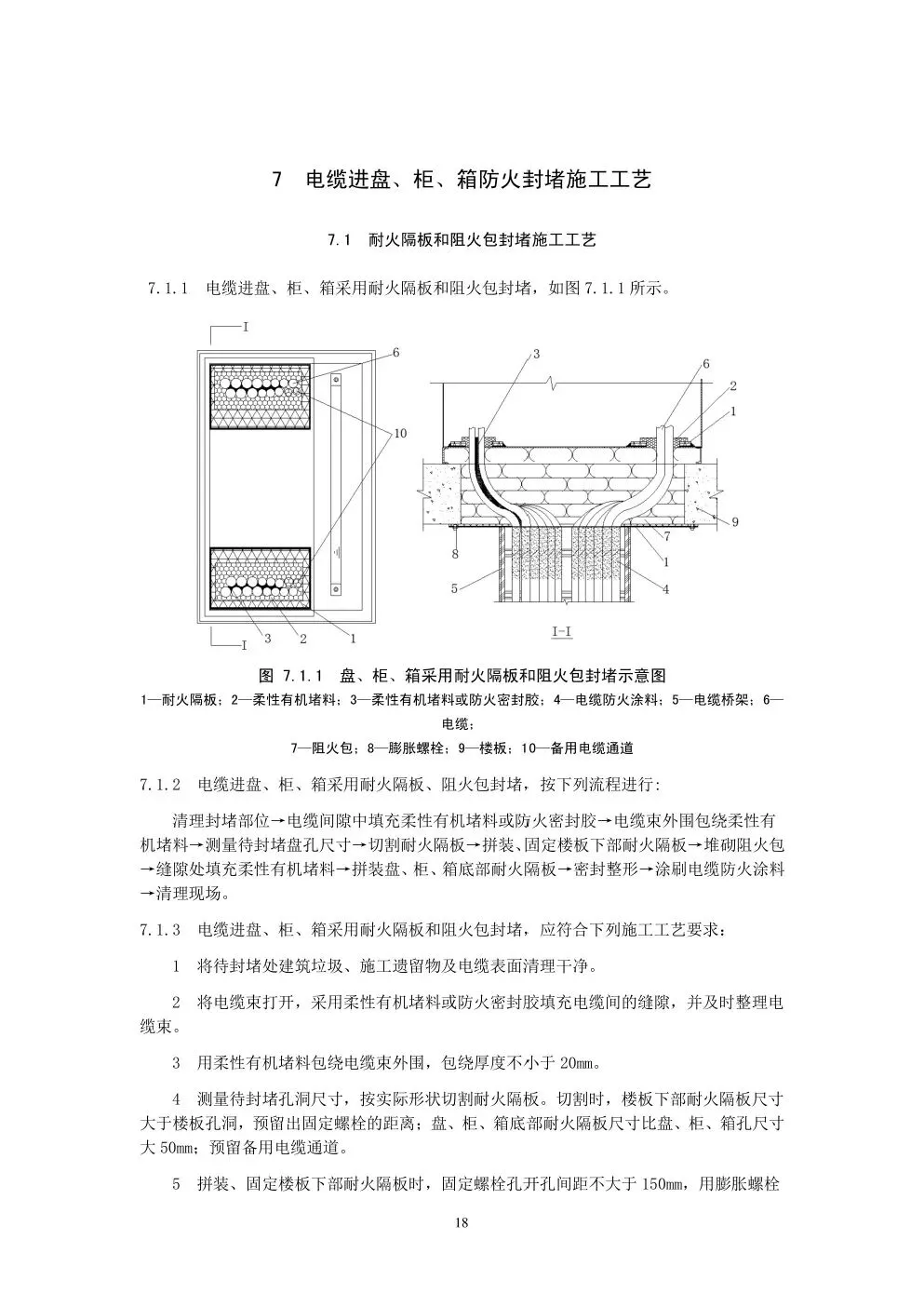

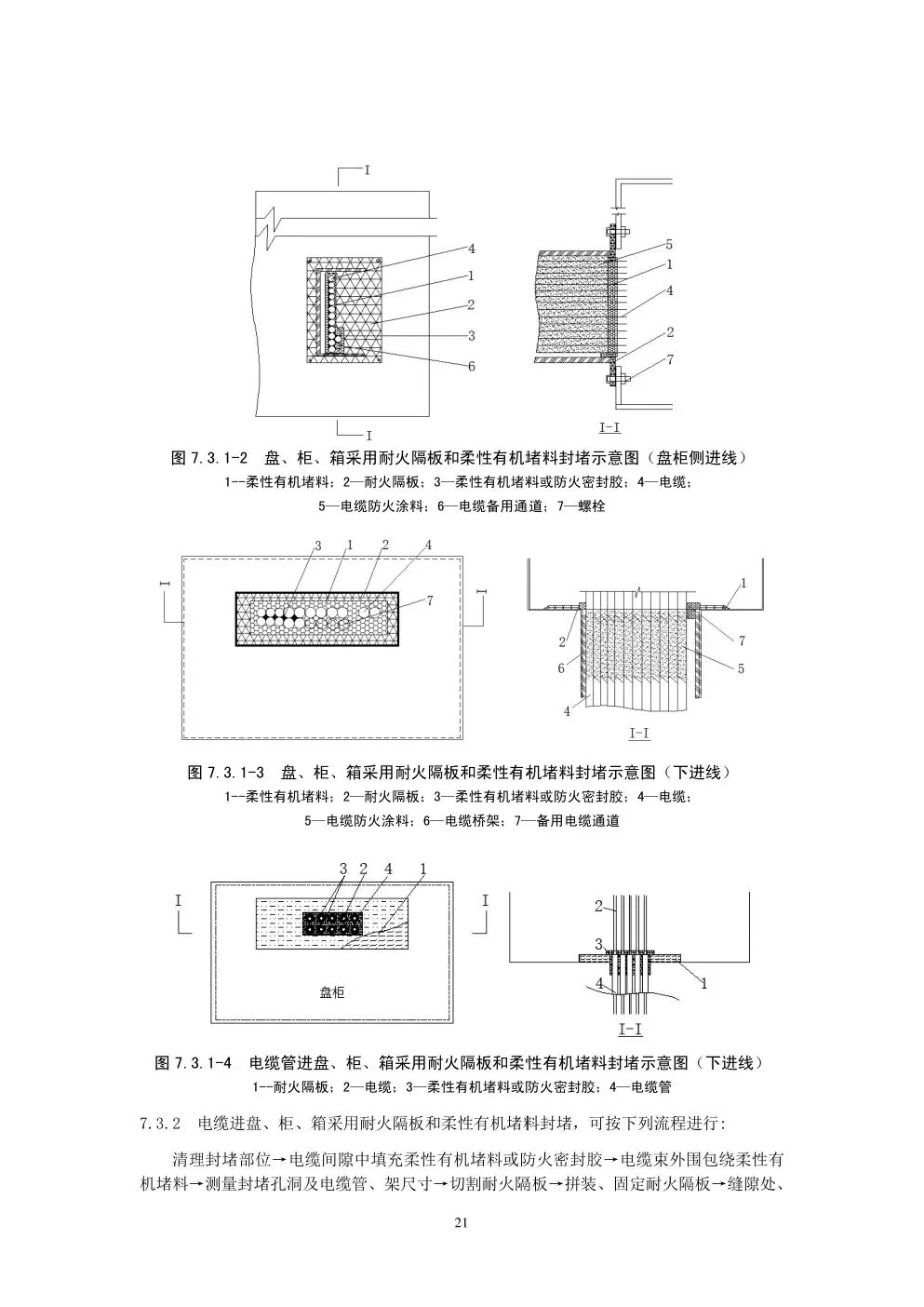

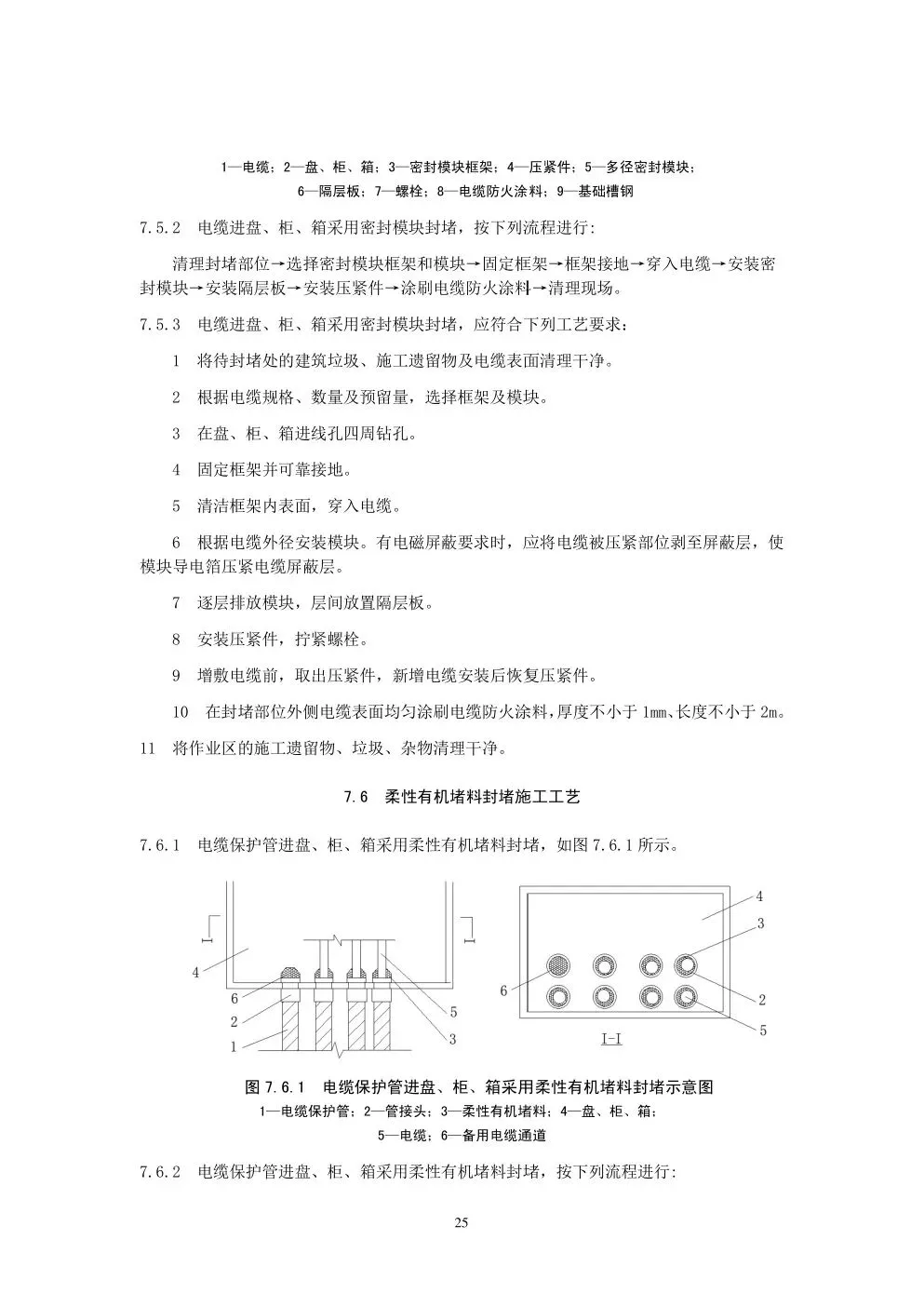

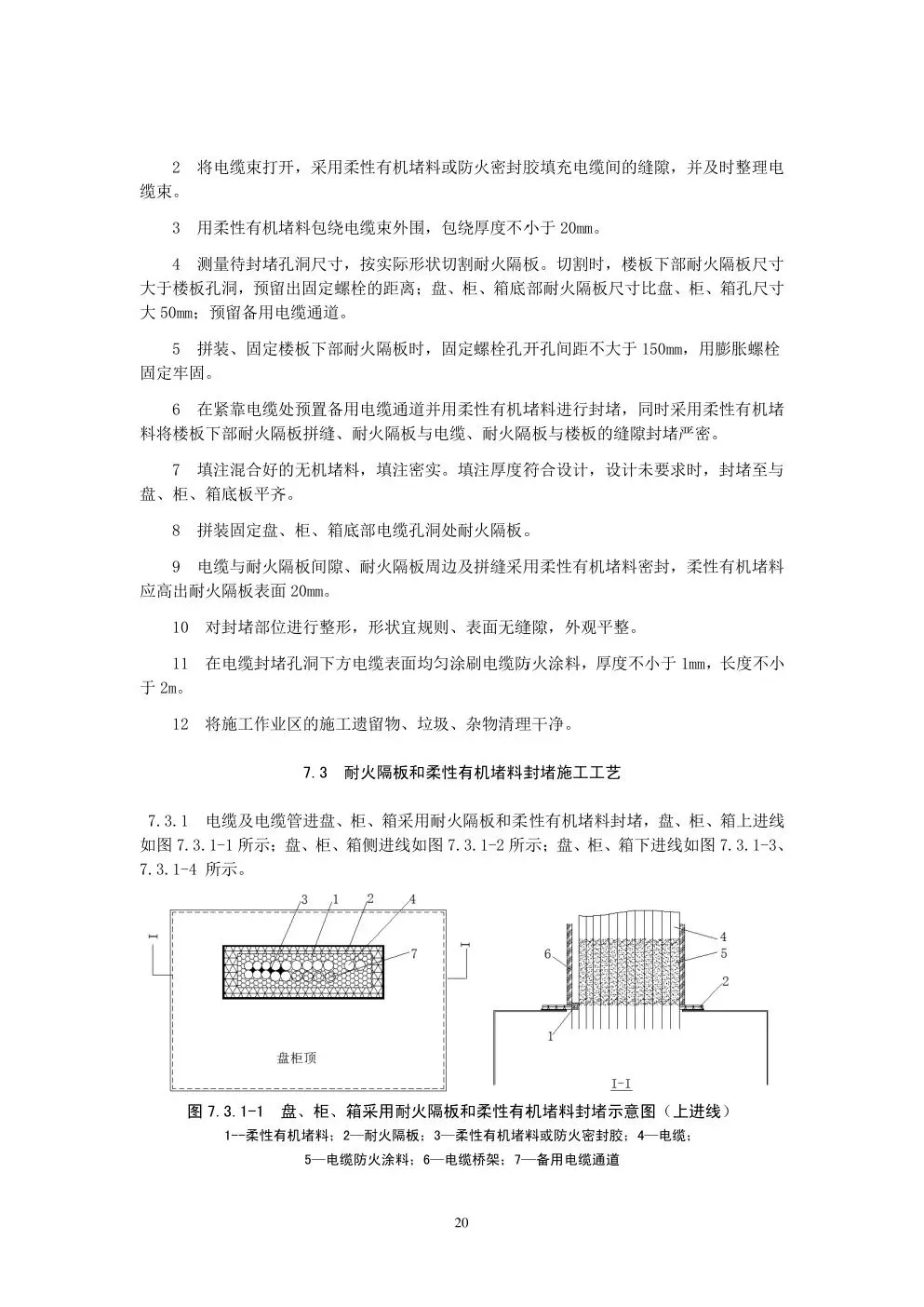

3、盘柜安装质量控制措施
在孔洞底部铺设厚度为10mm的防火板 , 在孔隙口及电缆周围采用有机堵料进行密实封堵 ,电缆周围的有机堵料厚度不得小于 20mm 。
用防火包填充或无机堵料浇筑，塞满孔洞。
在孔洞底部防火板与电缆的缝隙处做线脚，线脚厚度不小于 10mm，电缆周围的有机堵料的宽度不小于 40mm 。
盘柜底部以10mm防火隔板进行封隔，隔板安装平整牢固，安装中造成的工艺缺口、缝隙使用有机堵料密实地嵌于孔隙中，并做线脚， 线脚厚度不小于10mm, 宽度不小于20mm, 电缆周围的有机堵料的宽度不小于40mm, 呈几何图形，面层平整。
防火板不能封隔到的盘柜底部空隙处，以有机堵料严密封实，有机堵料面应高出防火隔板10mm以上，并呈几何图形，面层平整。
在预留的保护柜孔洞底部铺设厚度为 10mm 的防火板，在孔隙口有机堵料进行密实封墙，用防火包填充或无机堵料浇筑，塞满孔洞。在预留孔洞的上部再采用钢板或防火板进行加固，以确保 作为人行通道的安全性，如果预留的孔洞过大应采用槽钢或角钢进行加固 , 将孔洞缩小后方可加装防火板(孔洞的规格应小于400mm ×400mm) 。

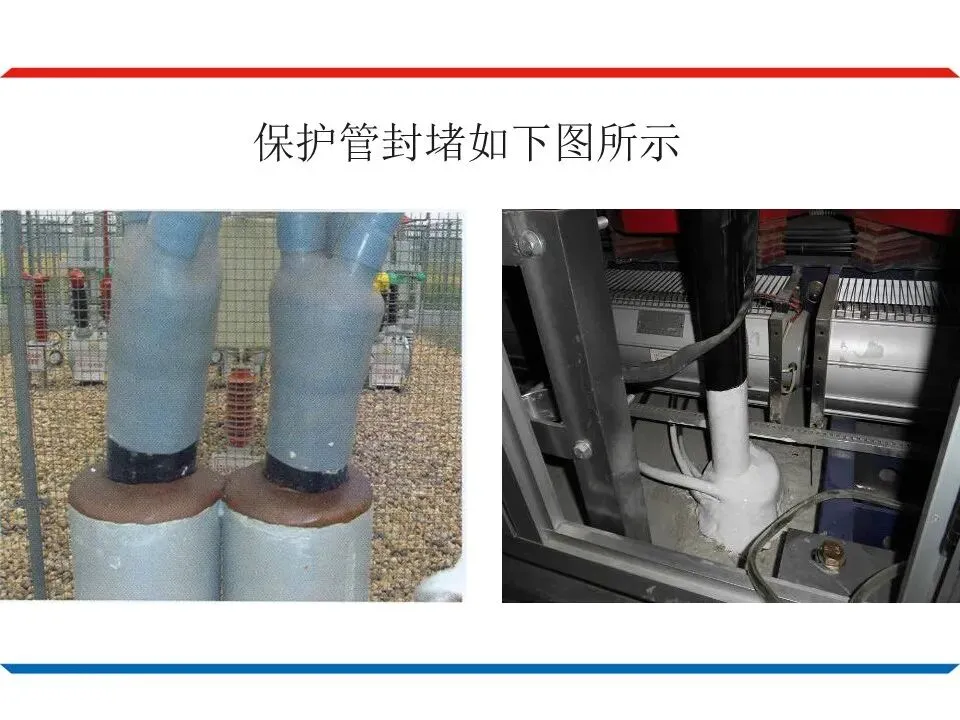

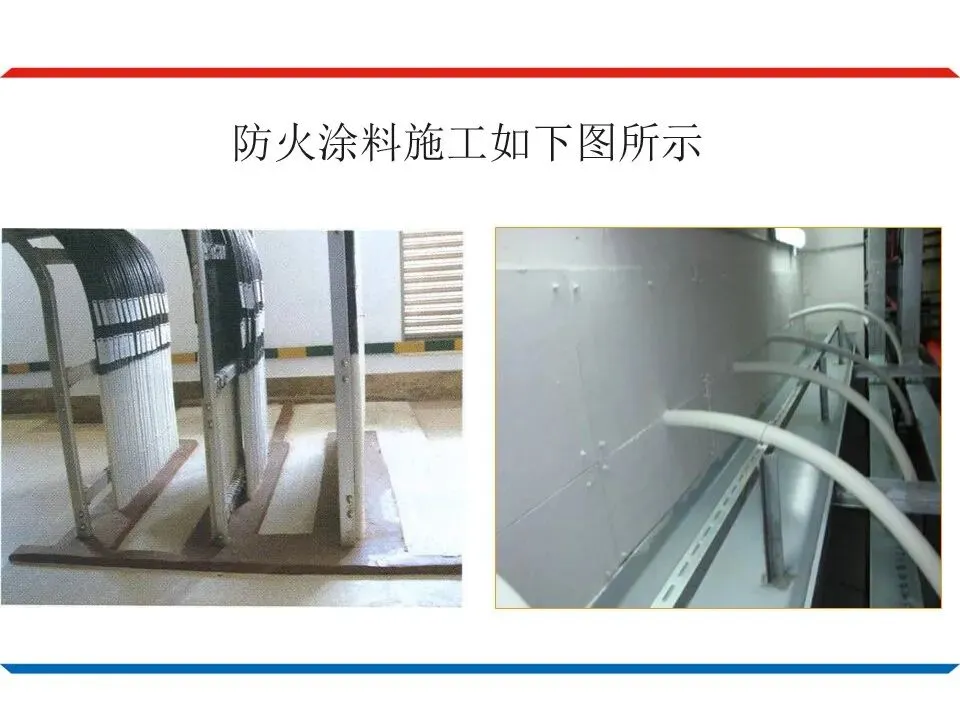

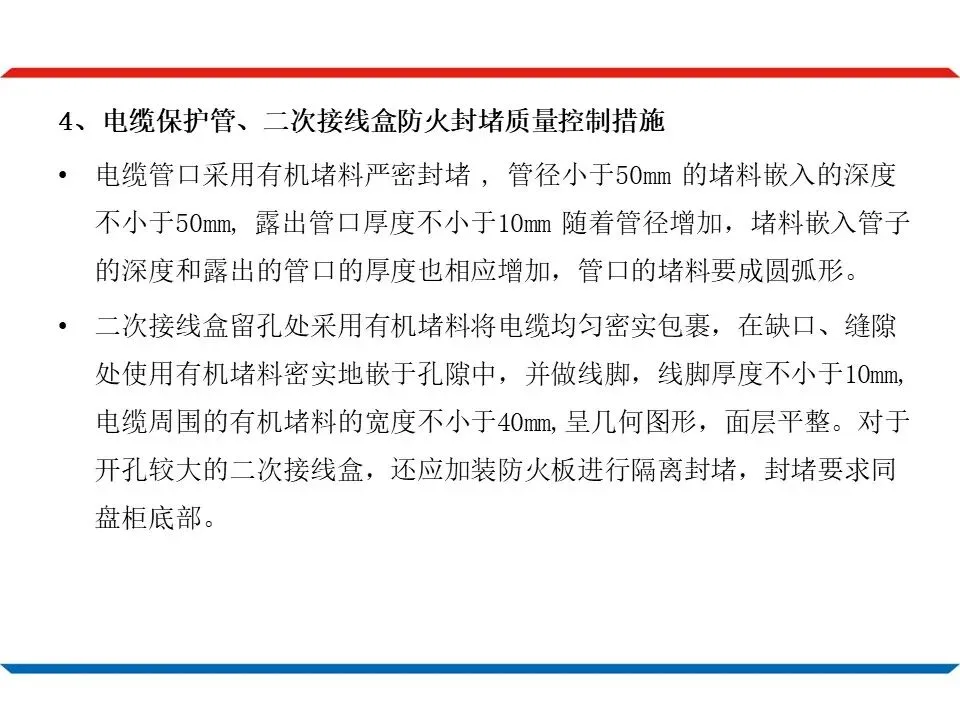

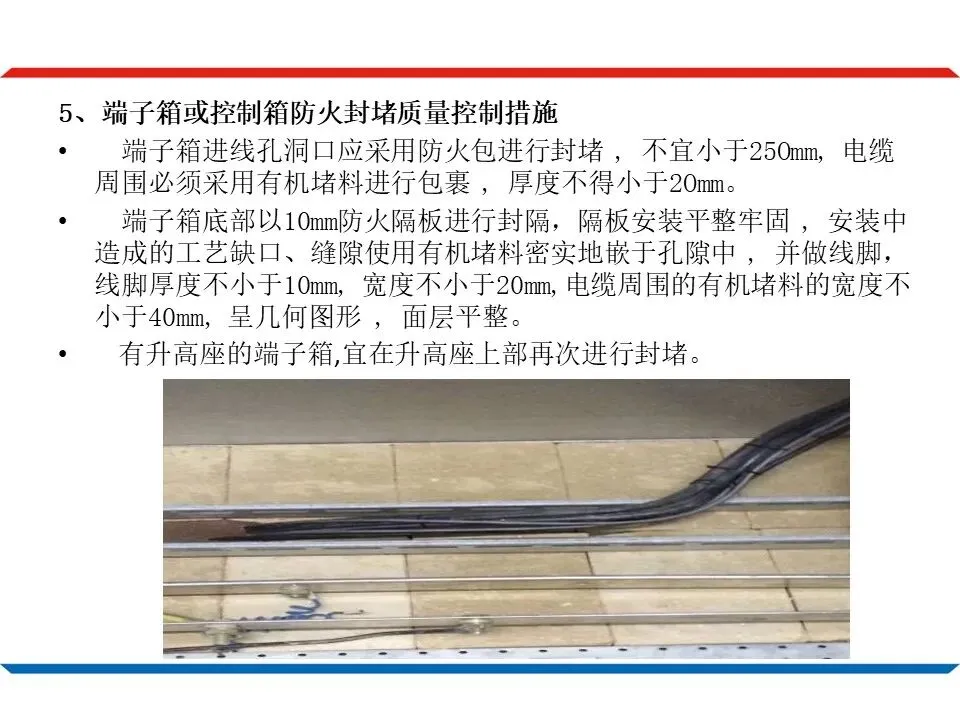

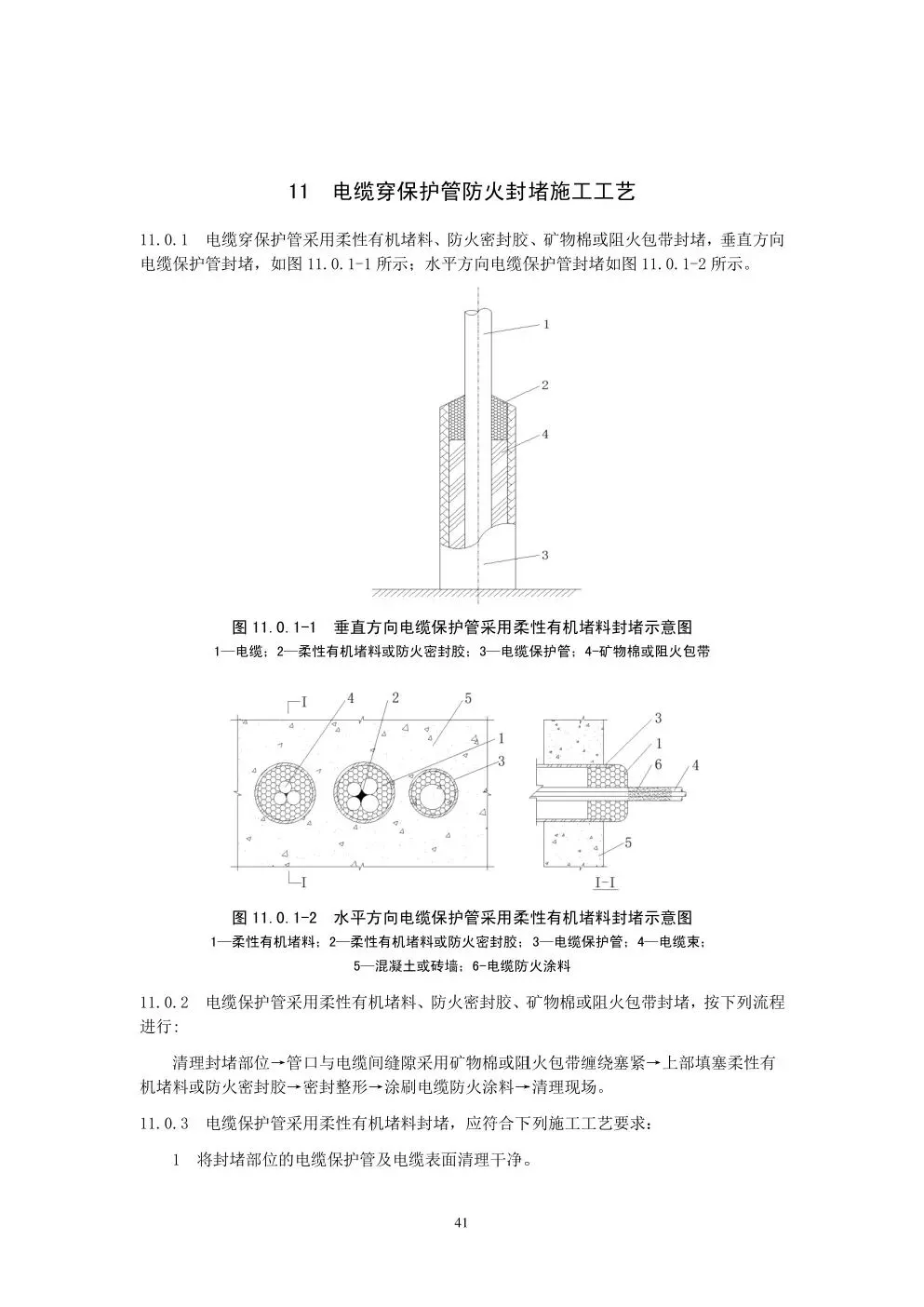

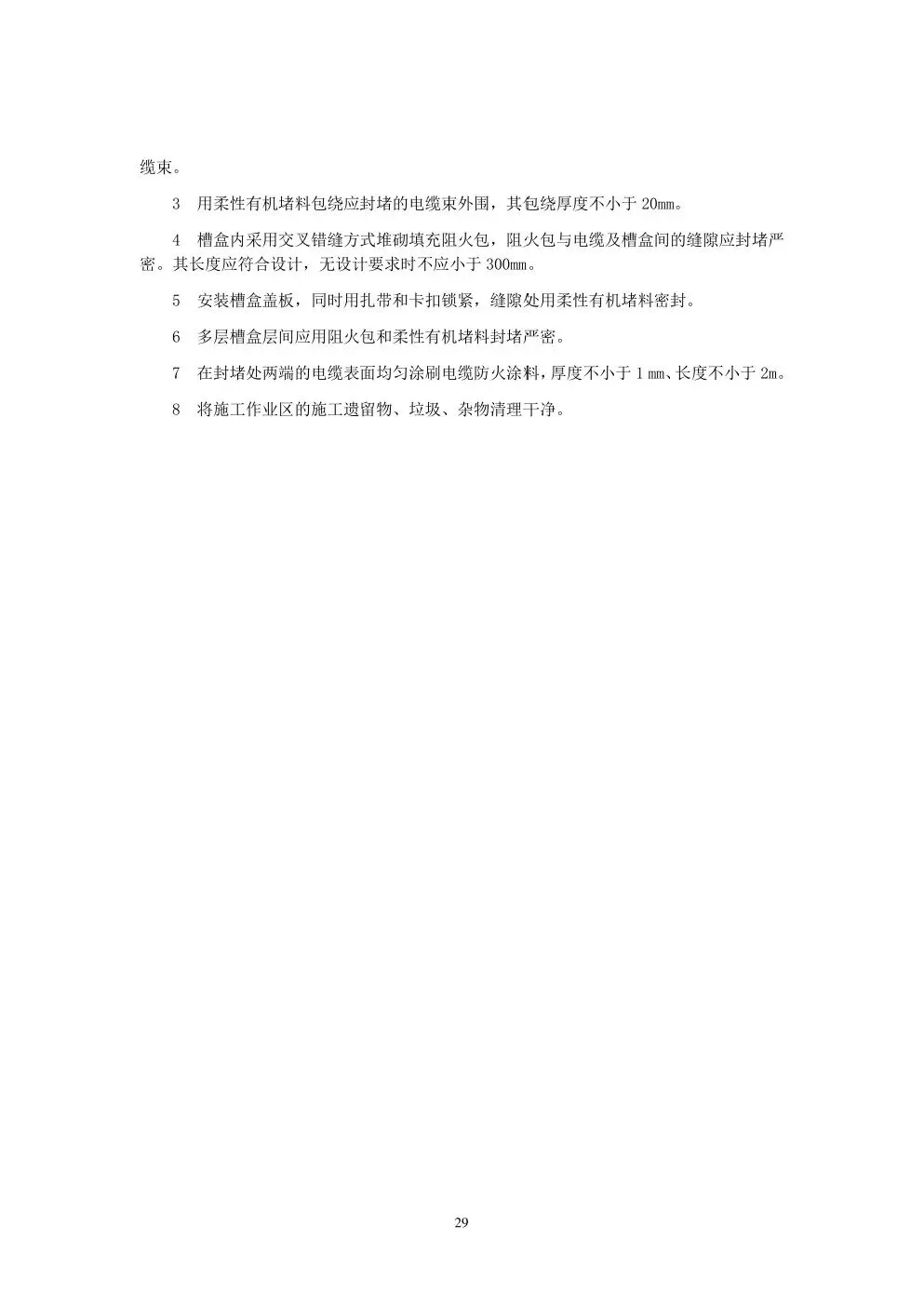

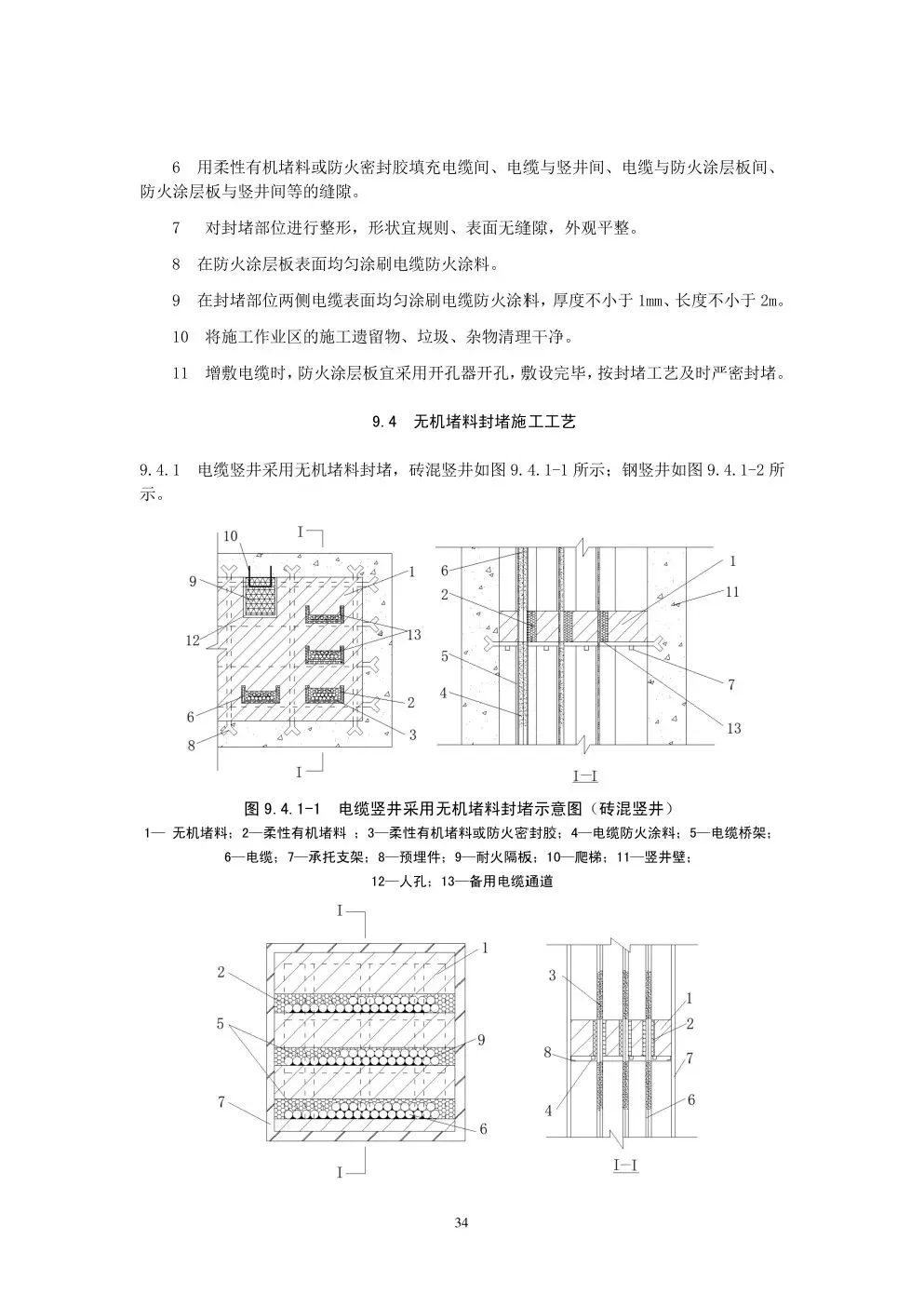

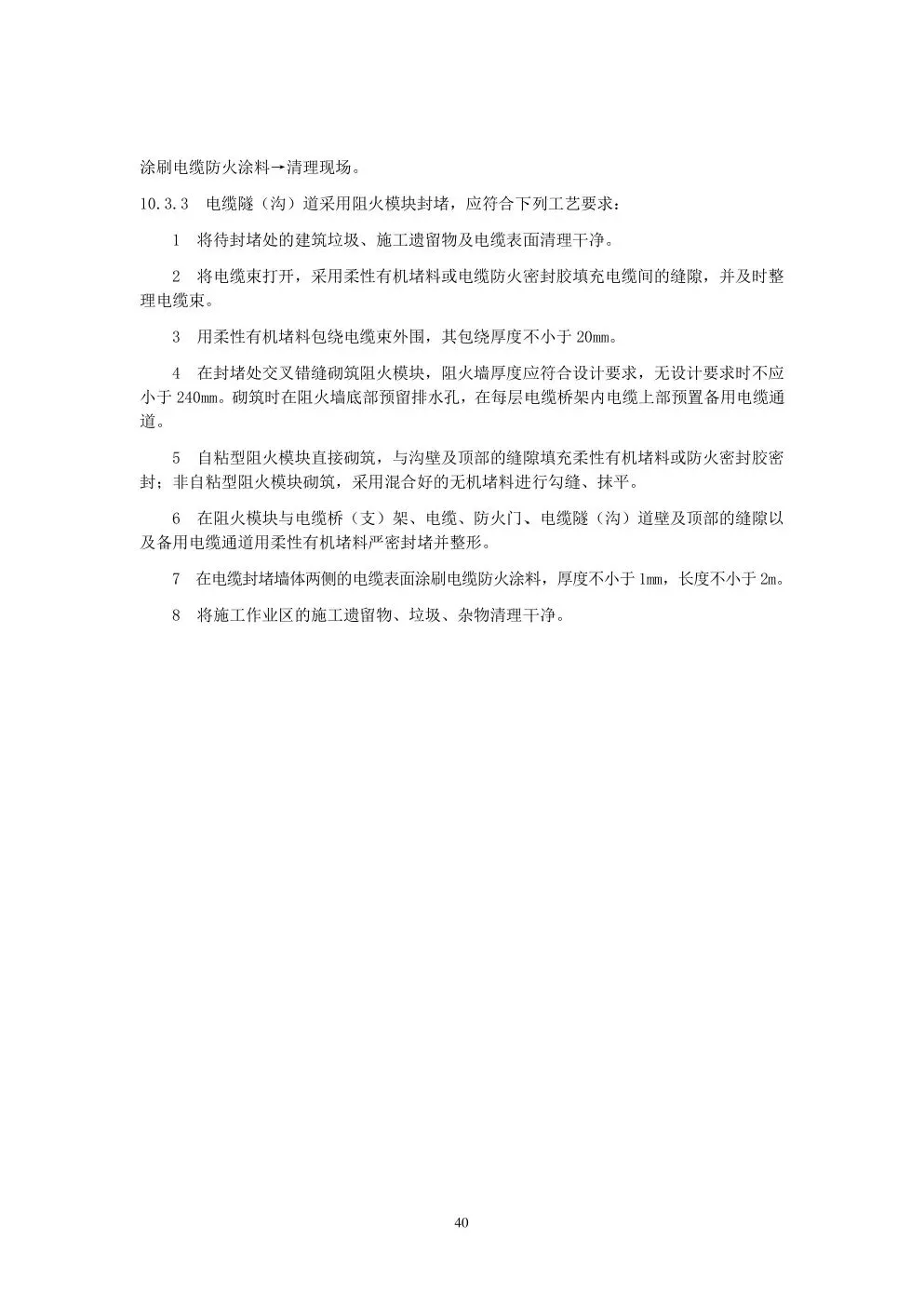

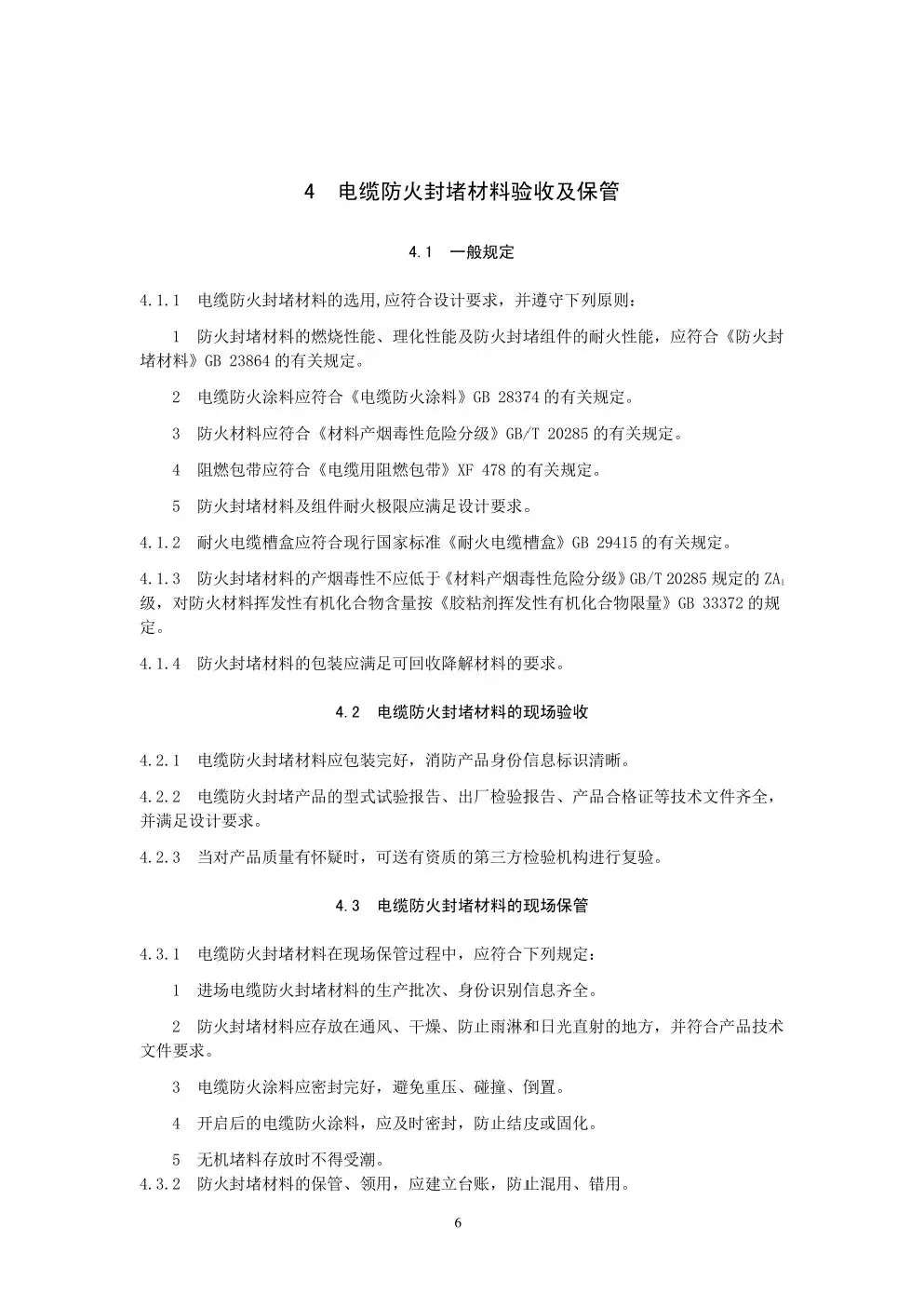

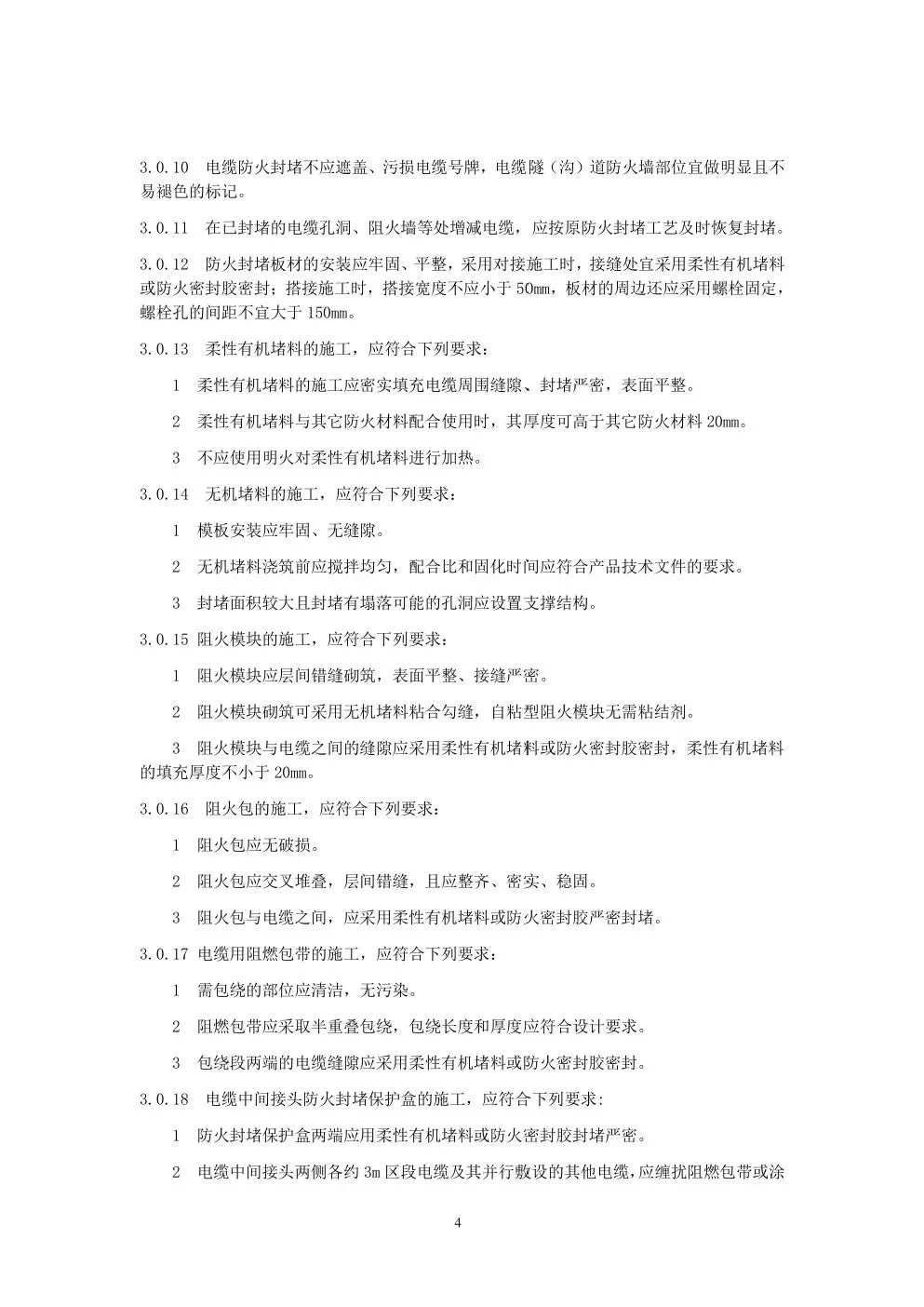

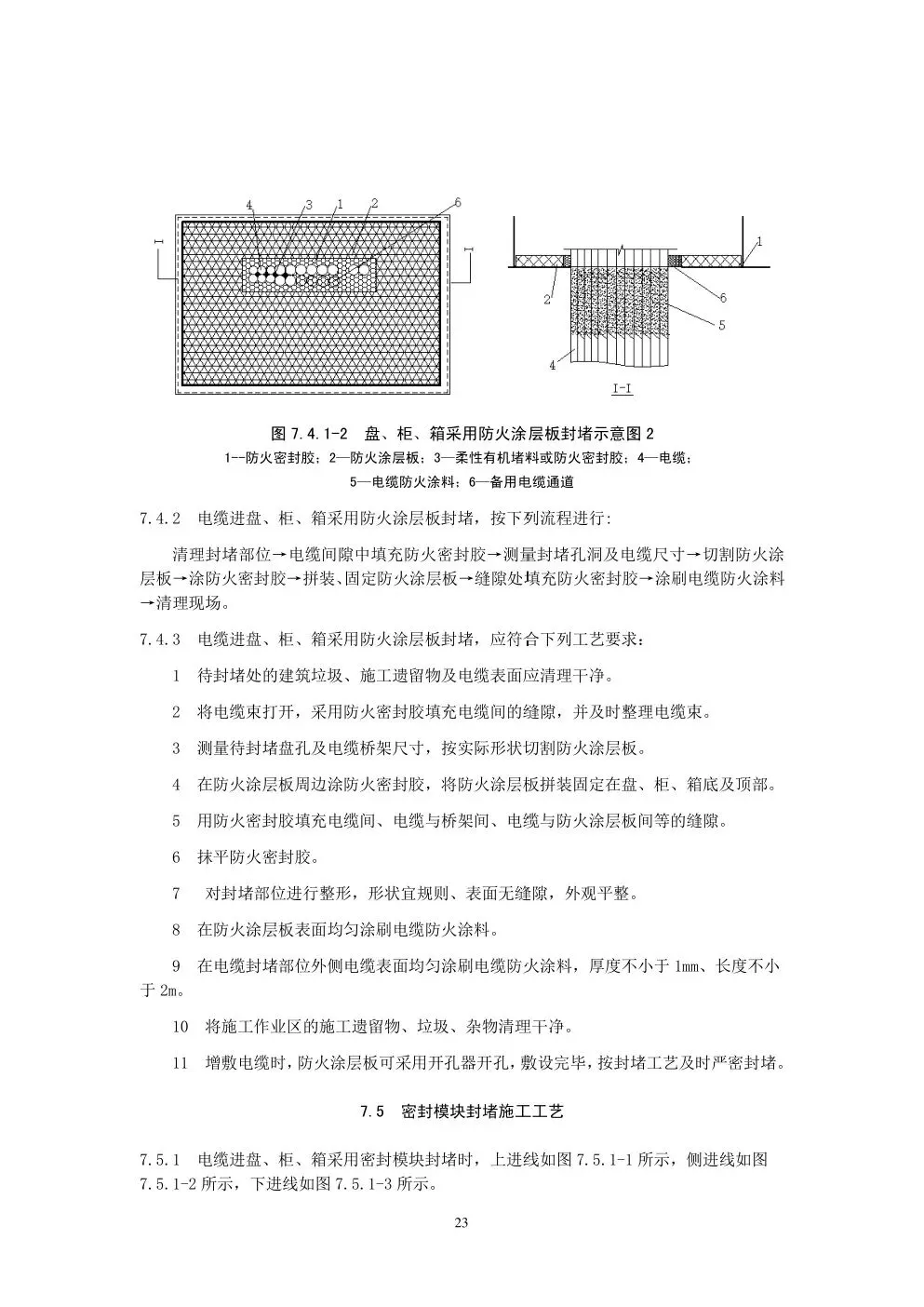

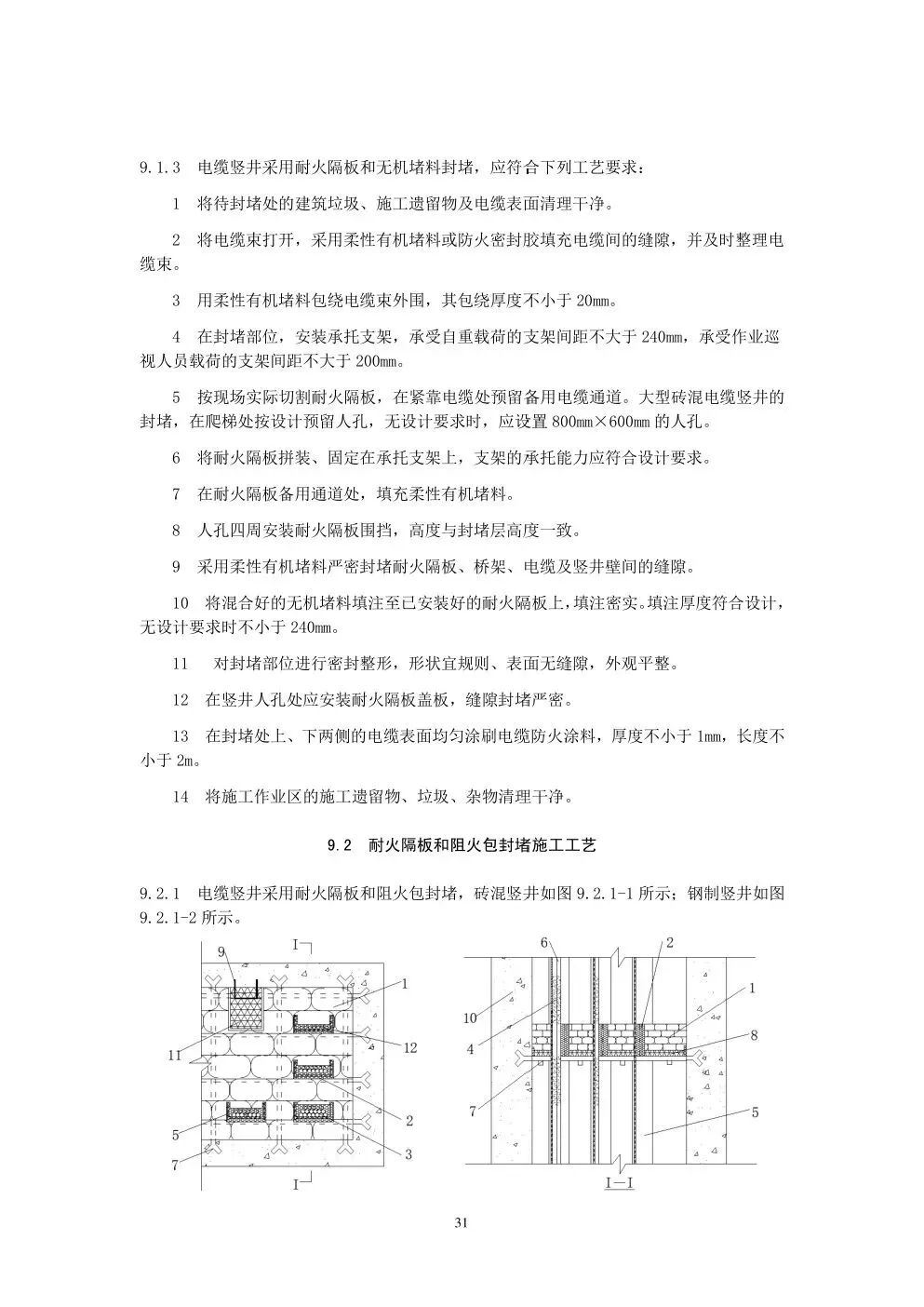

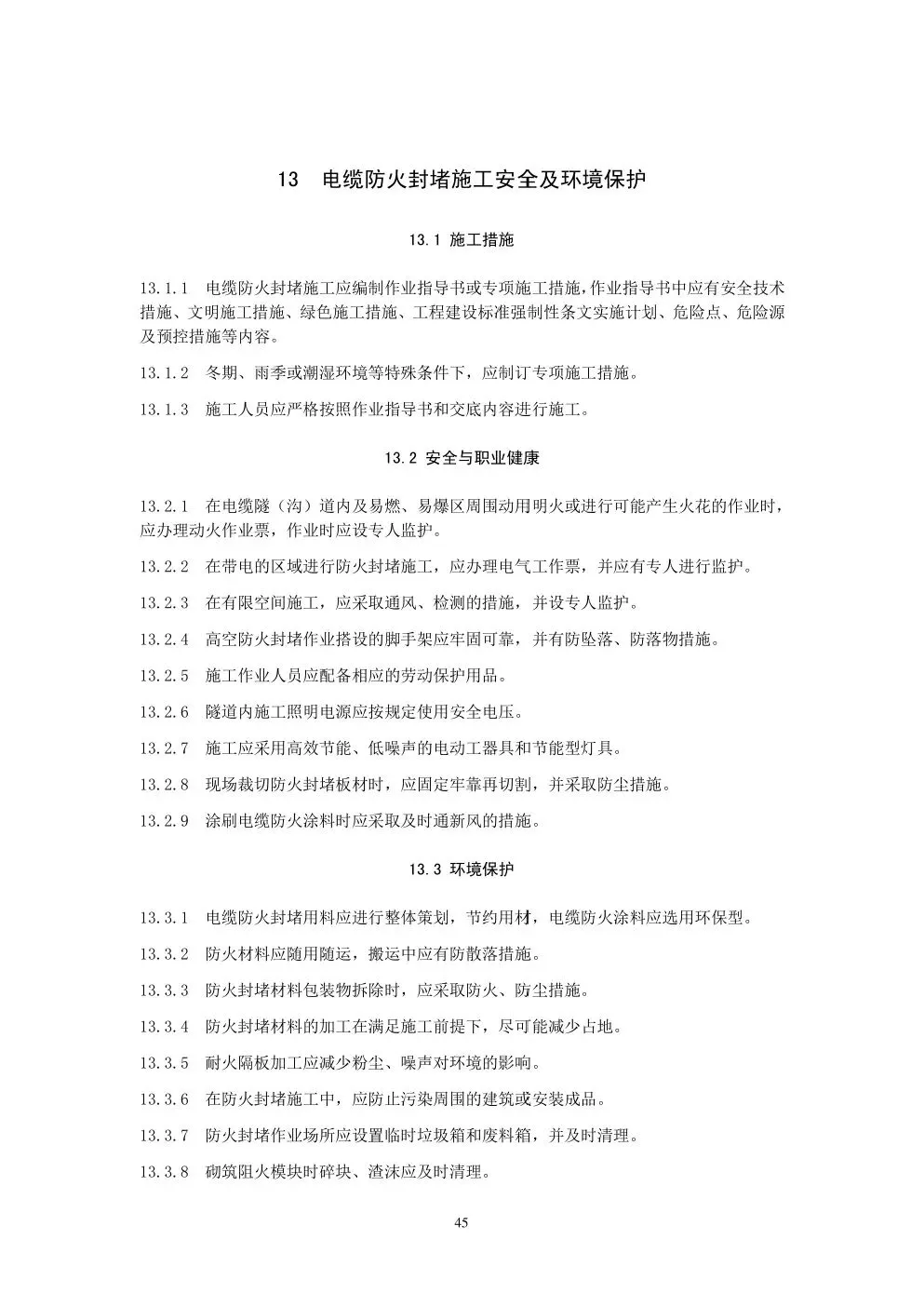

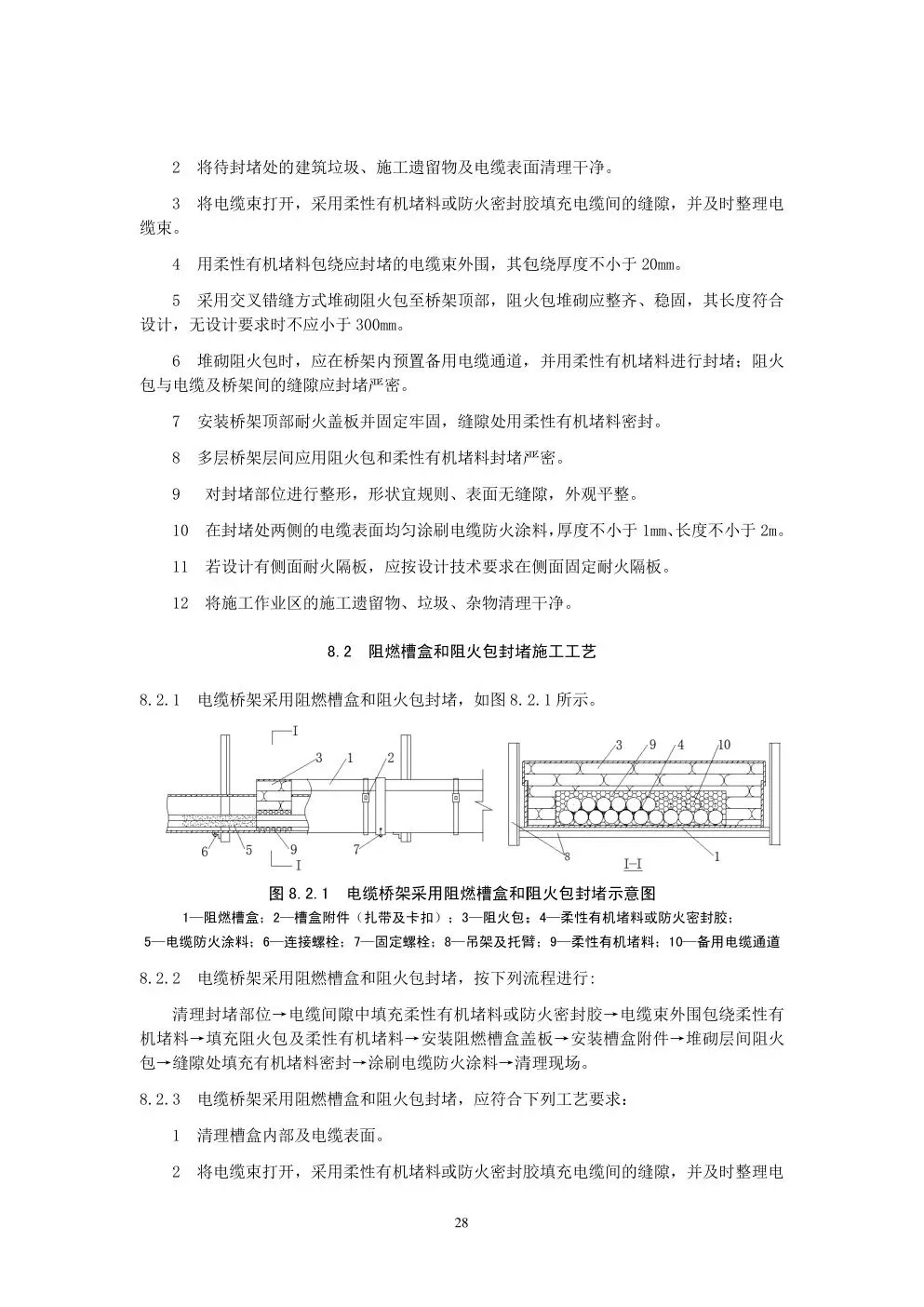

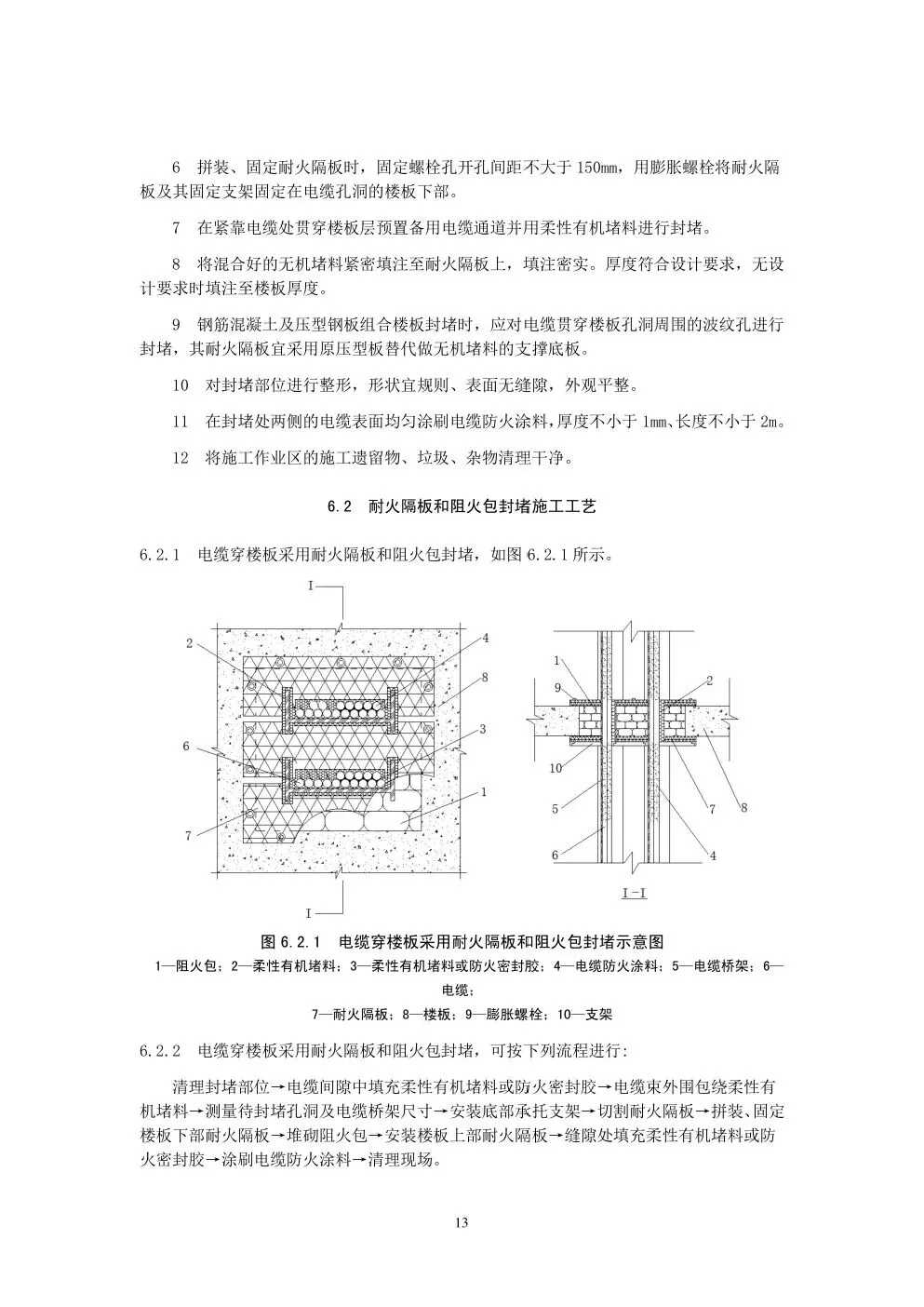

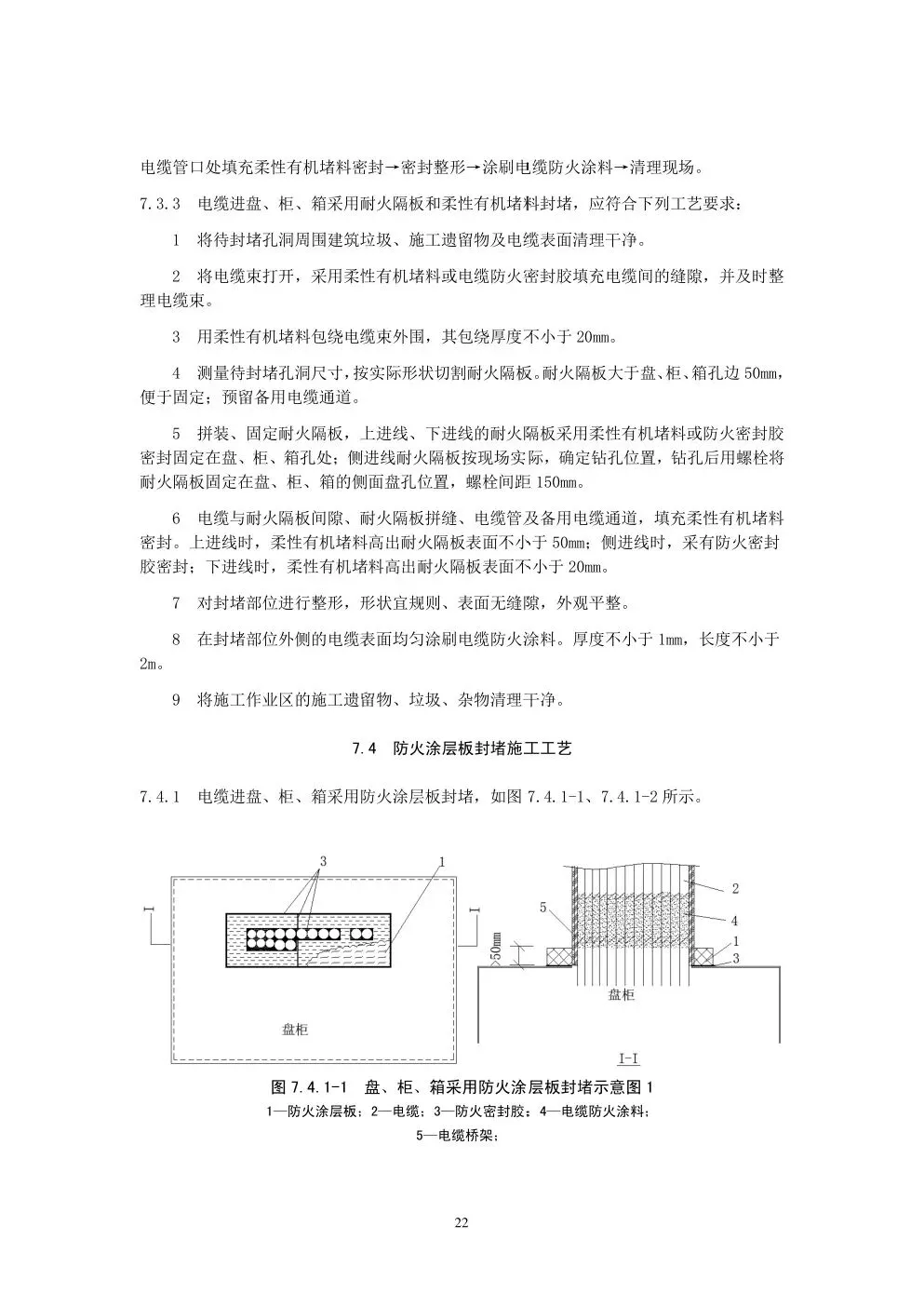

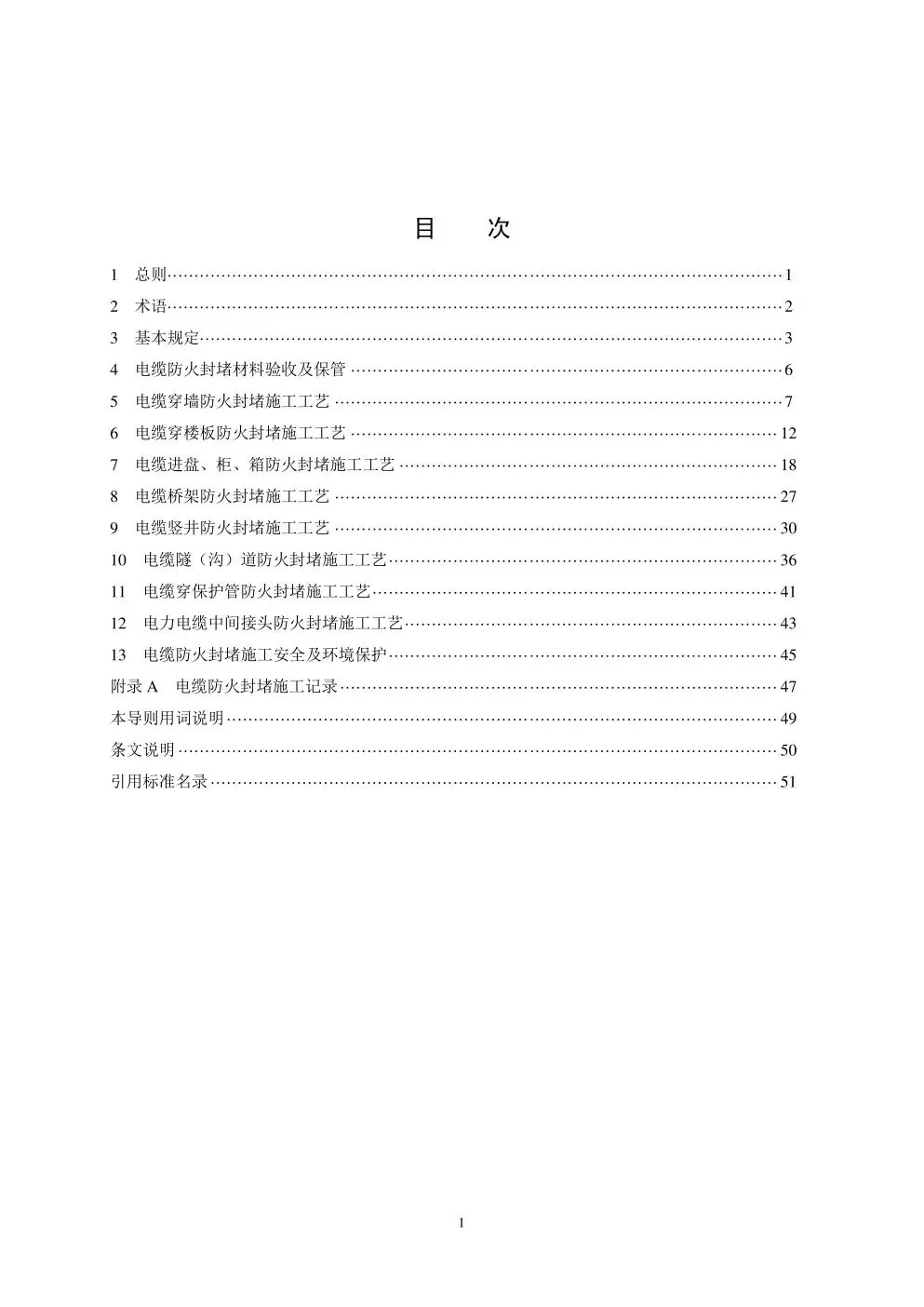

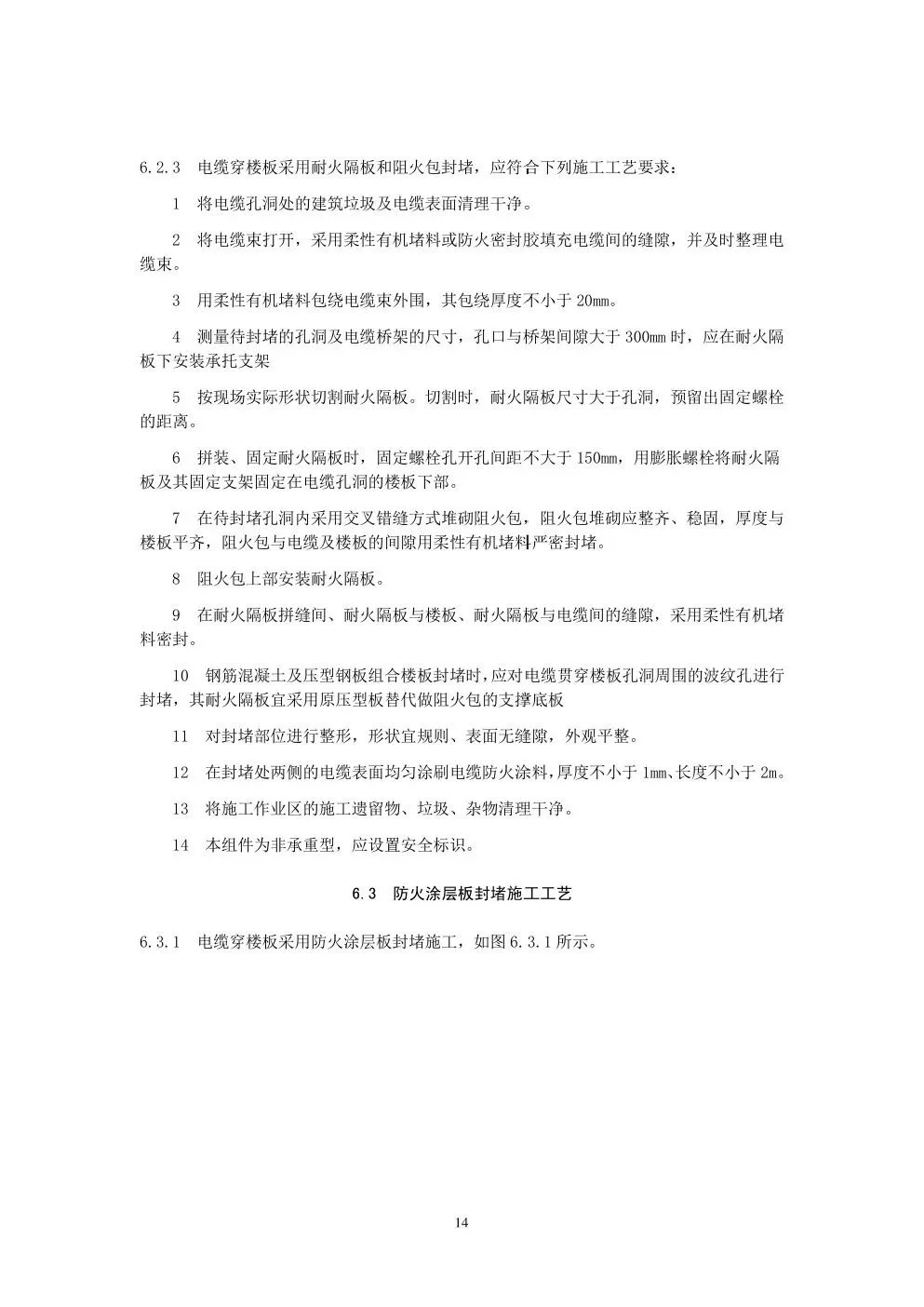

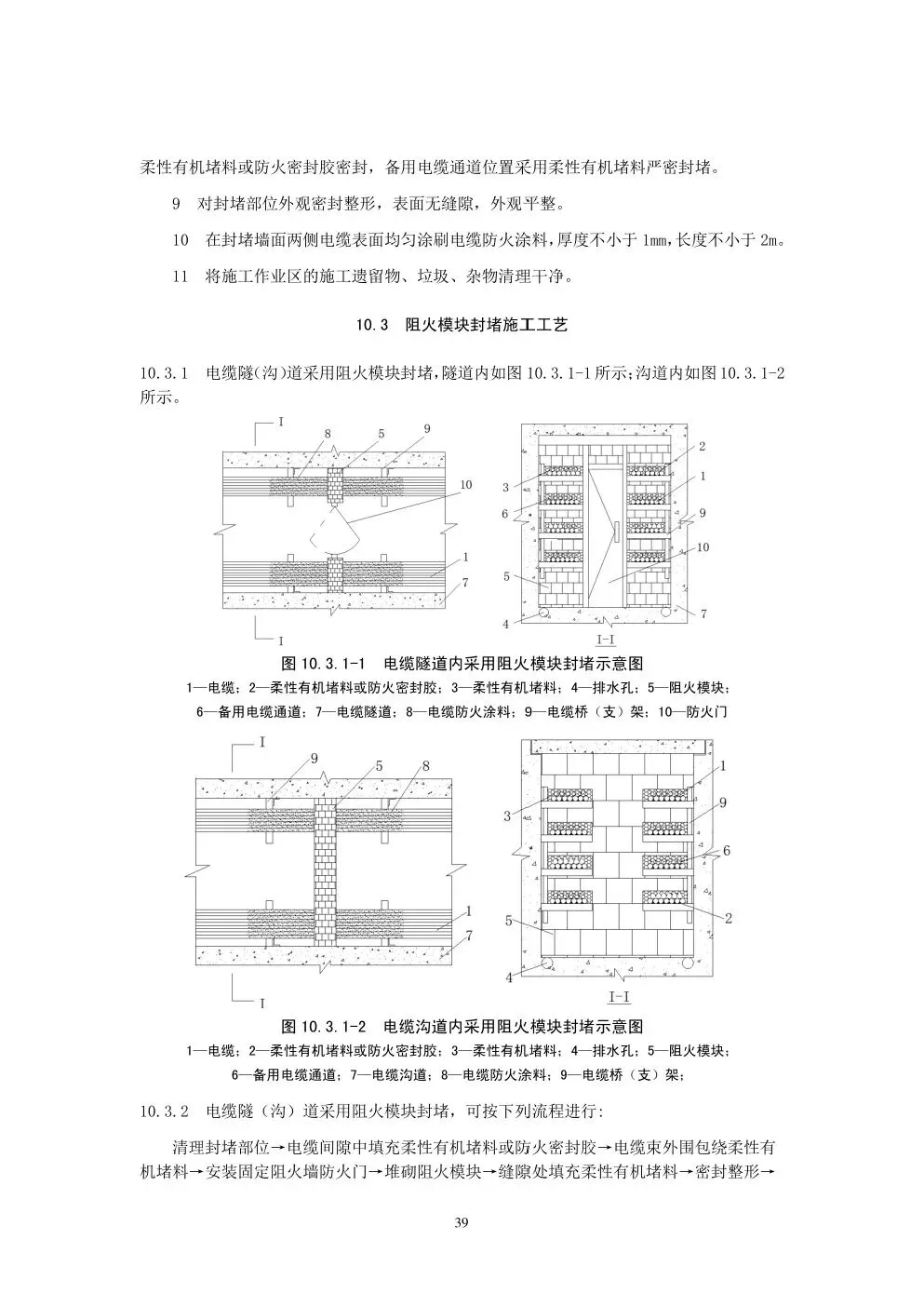

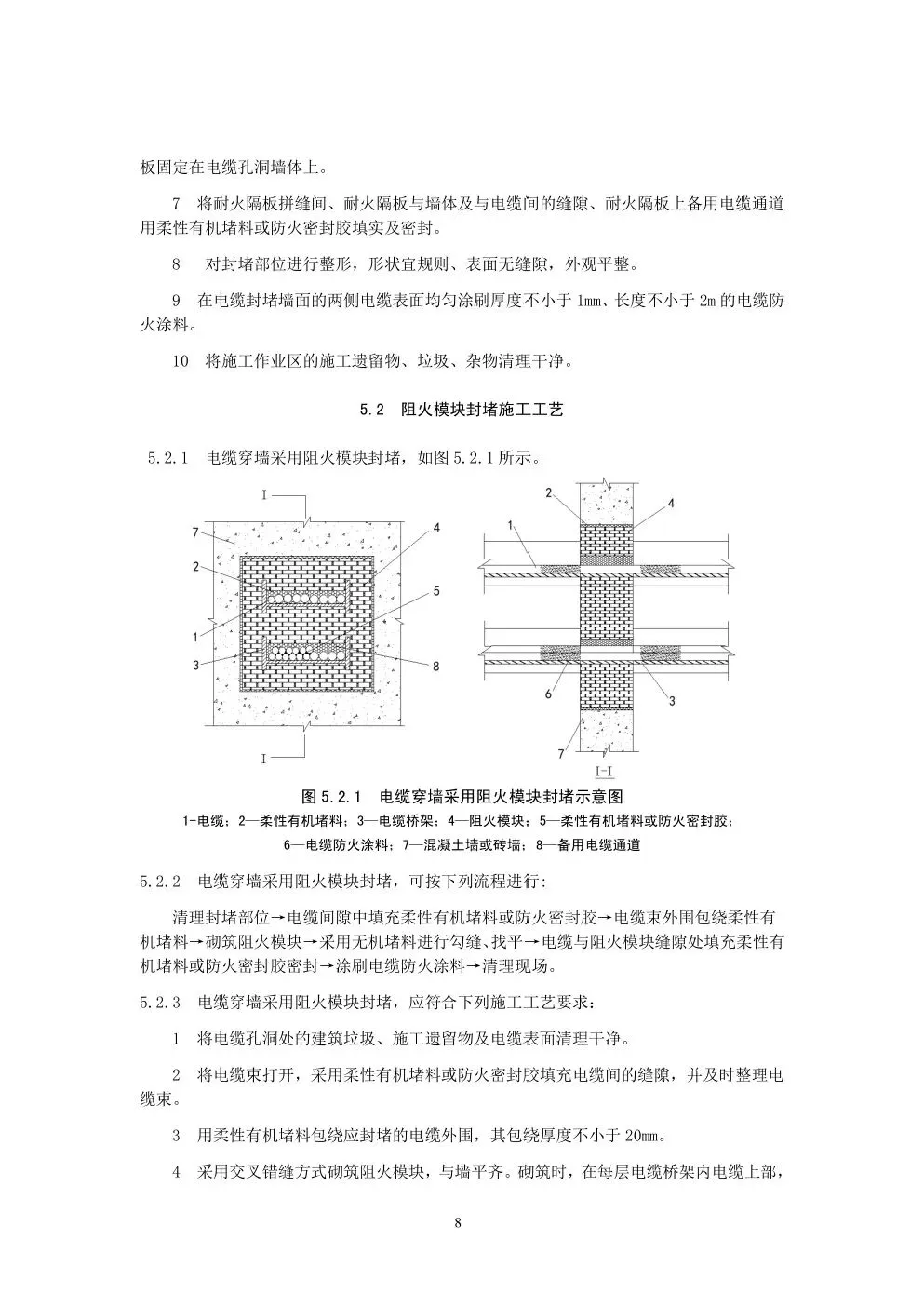

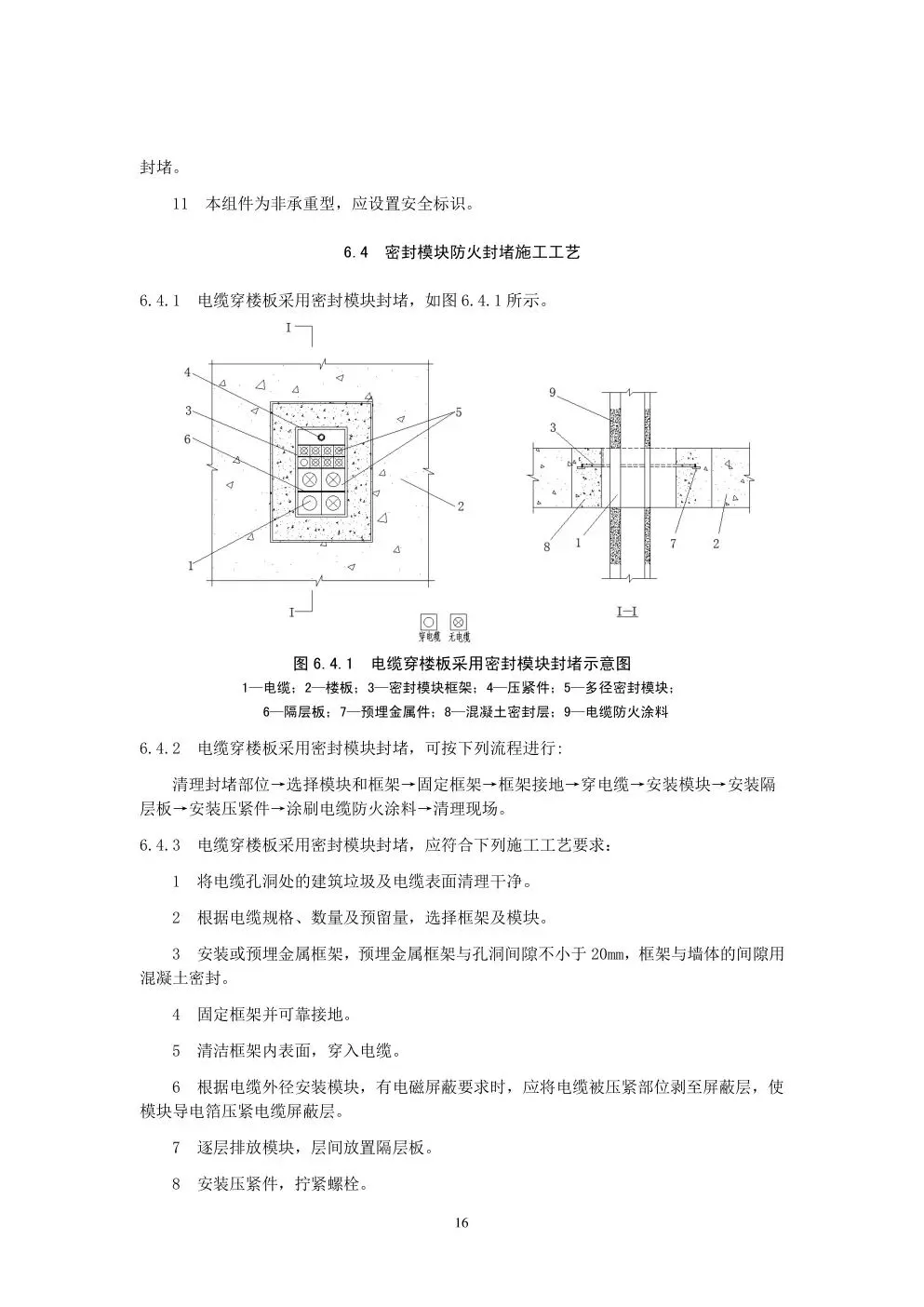

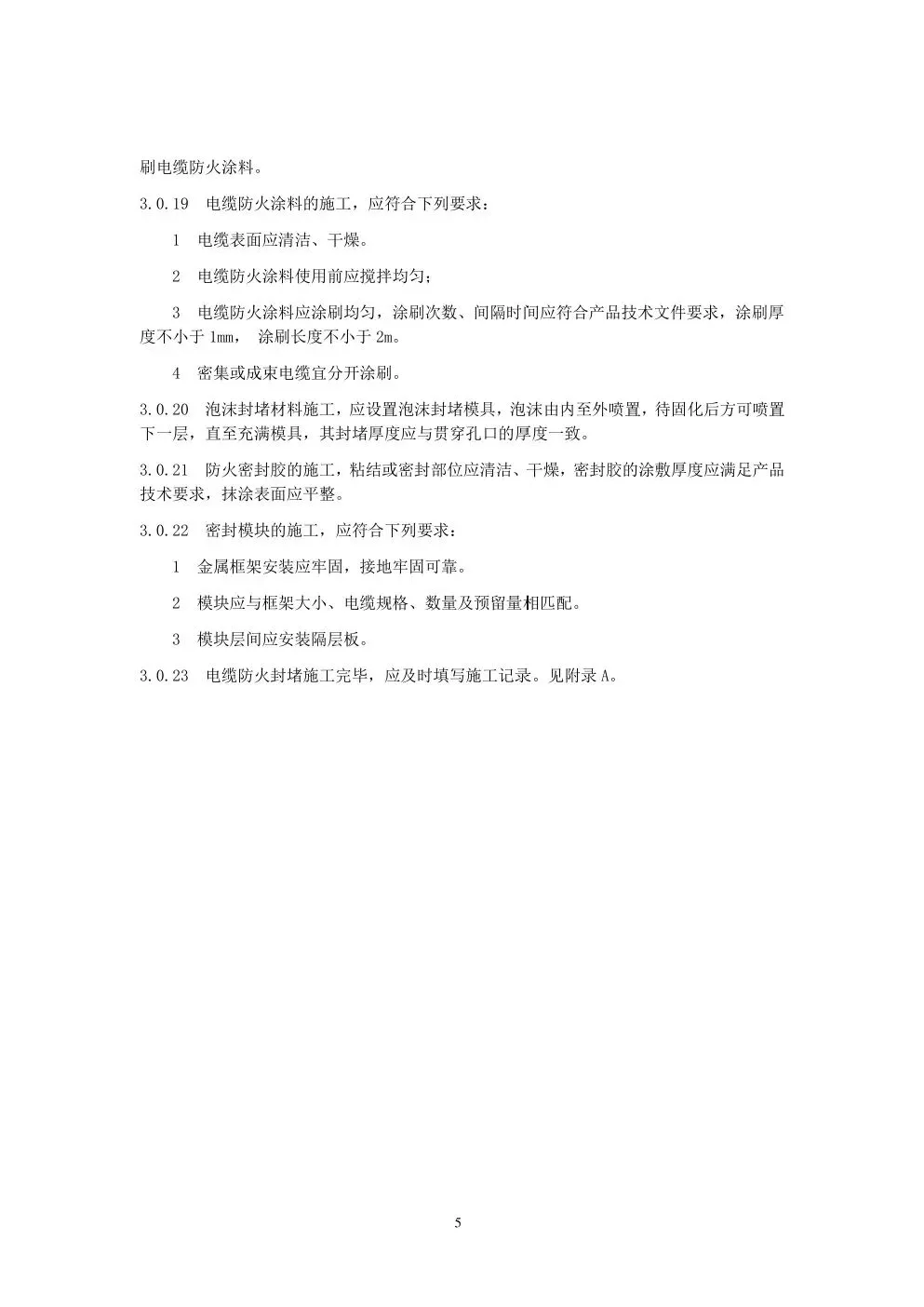

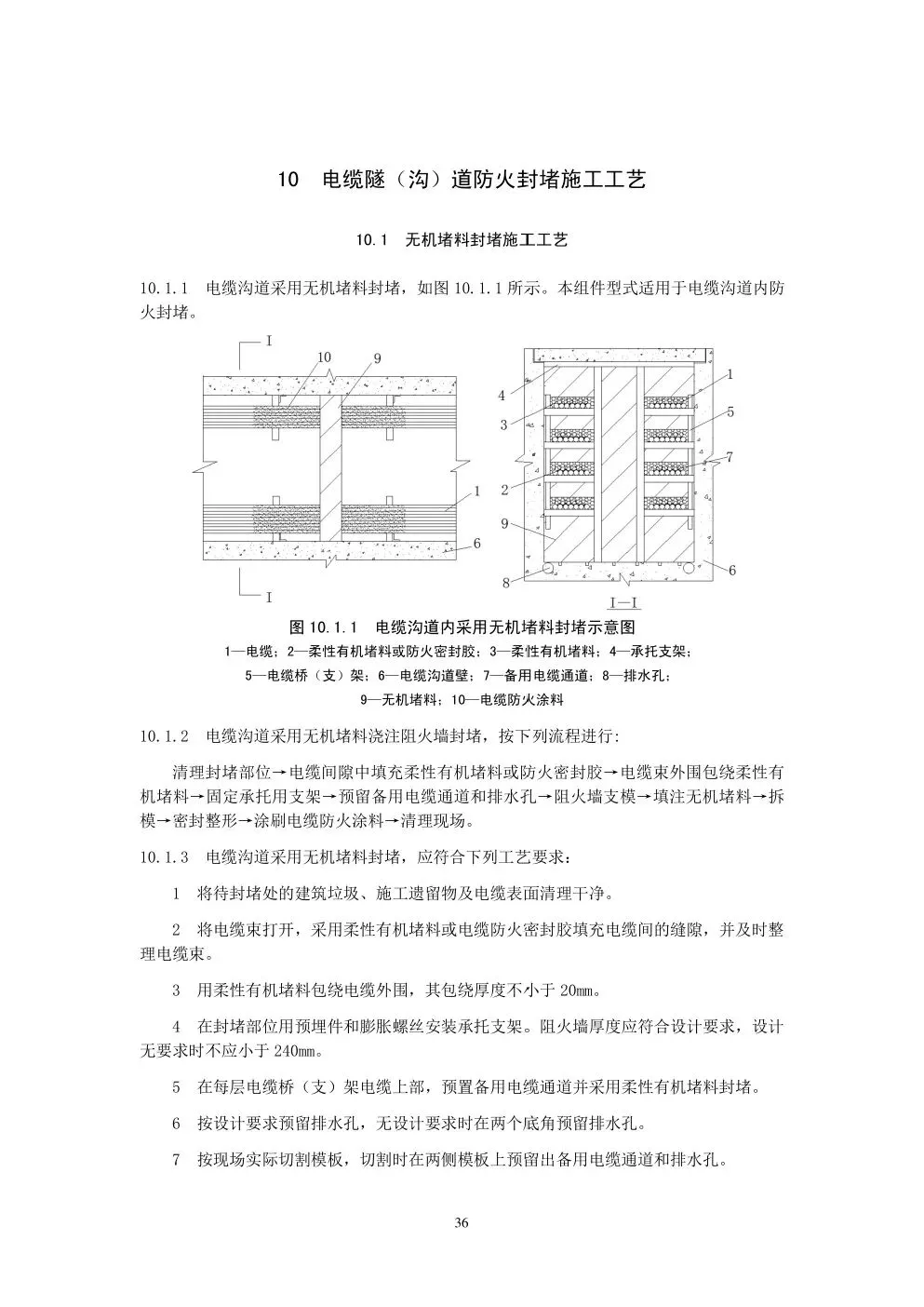

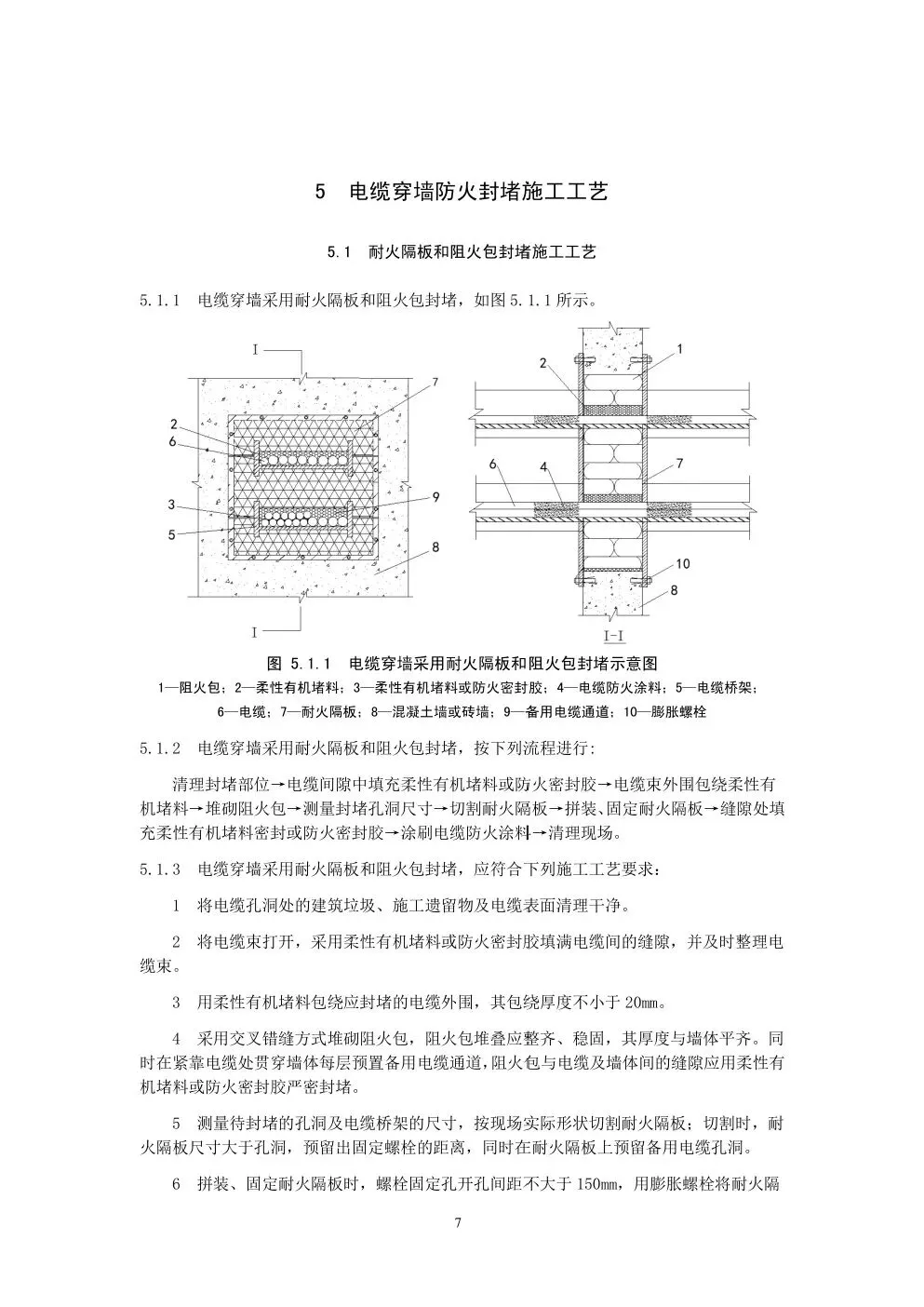

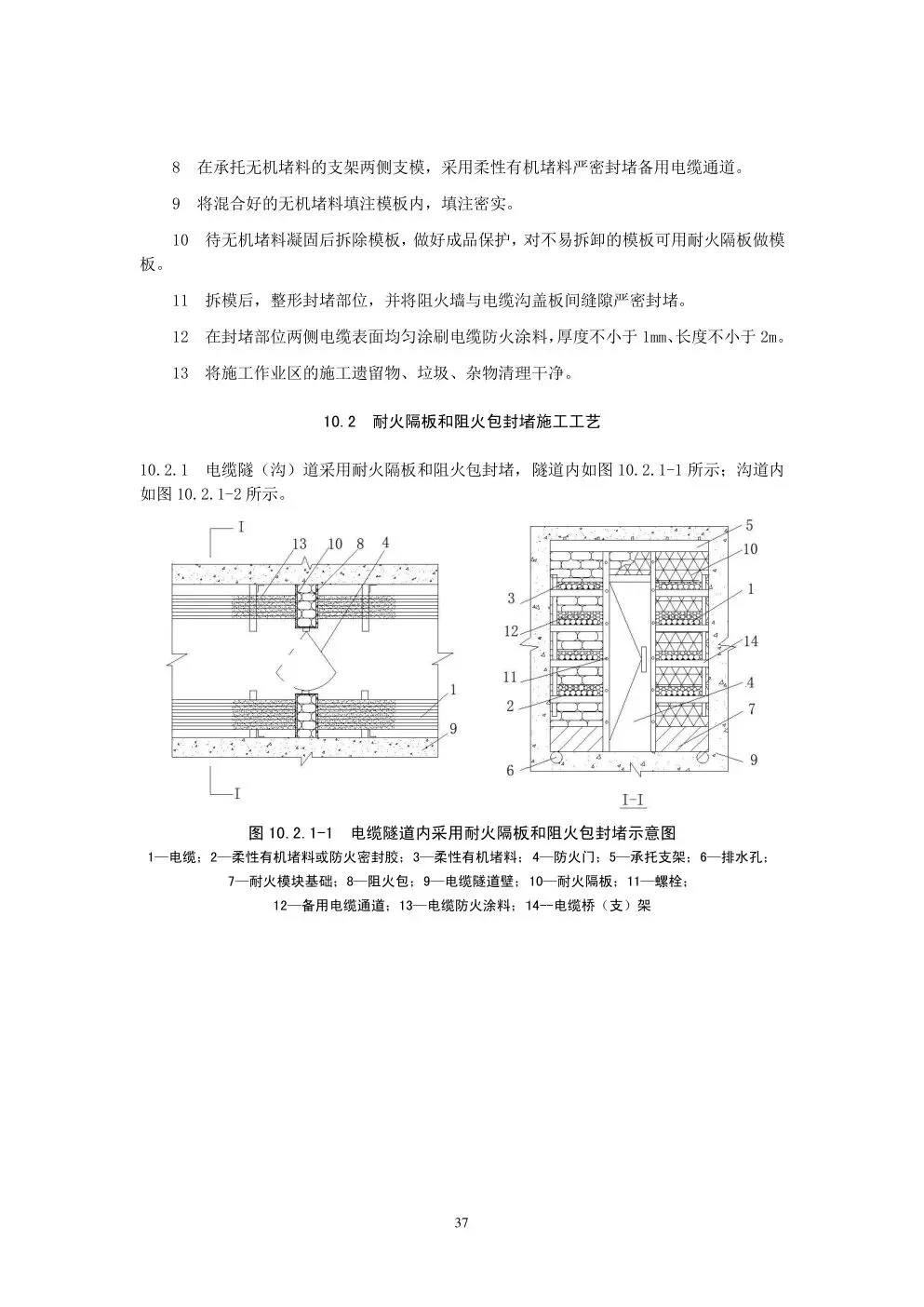

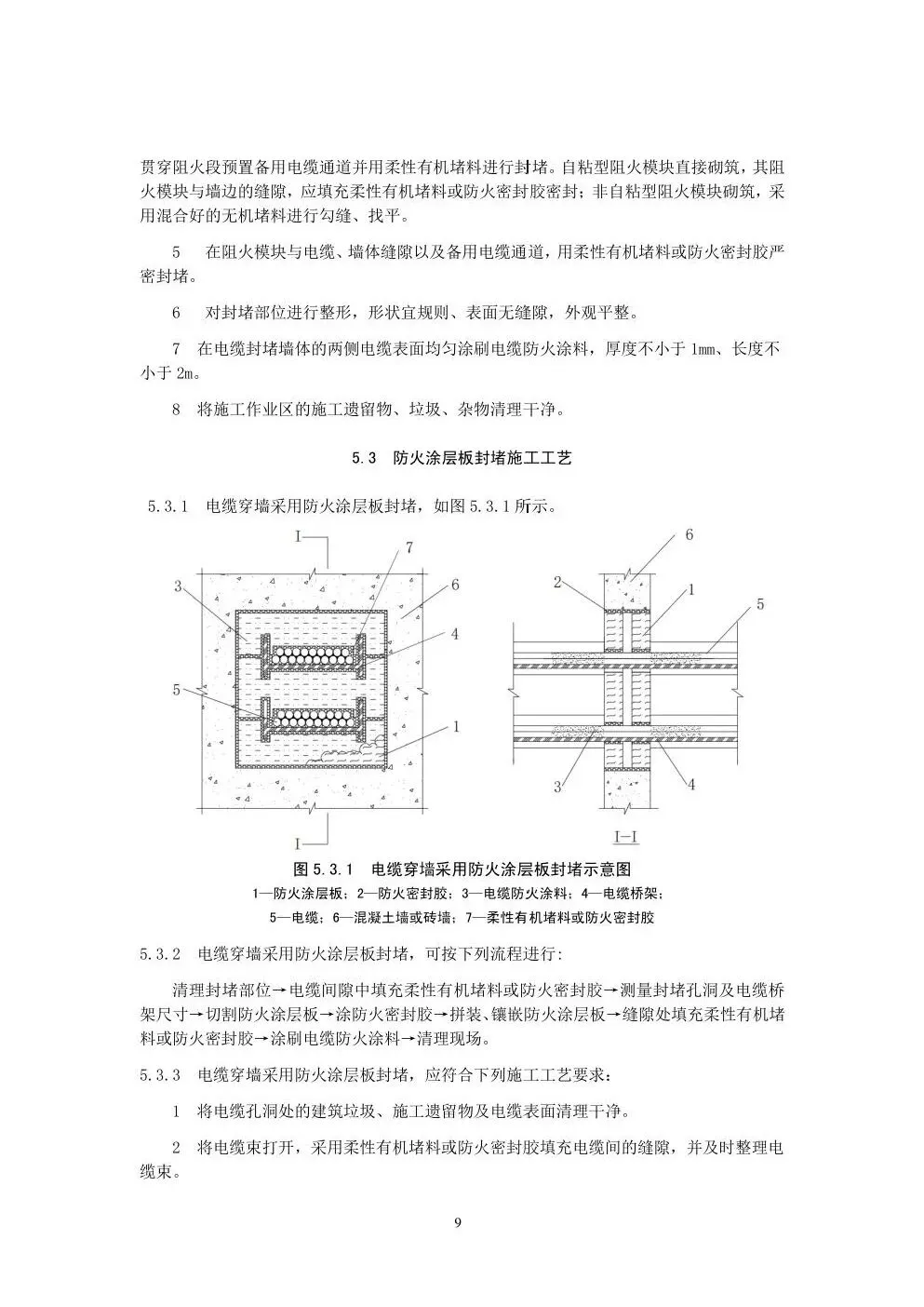

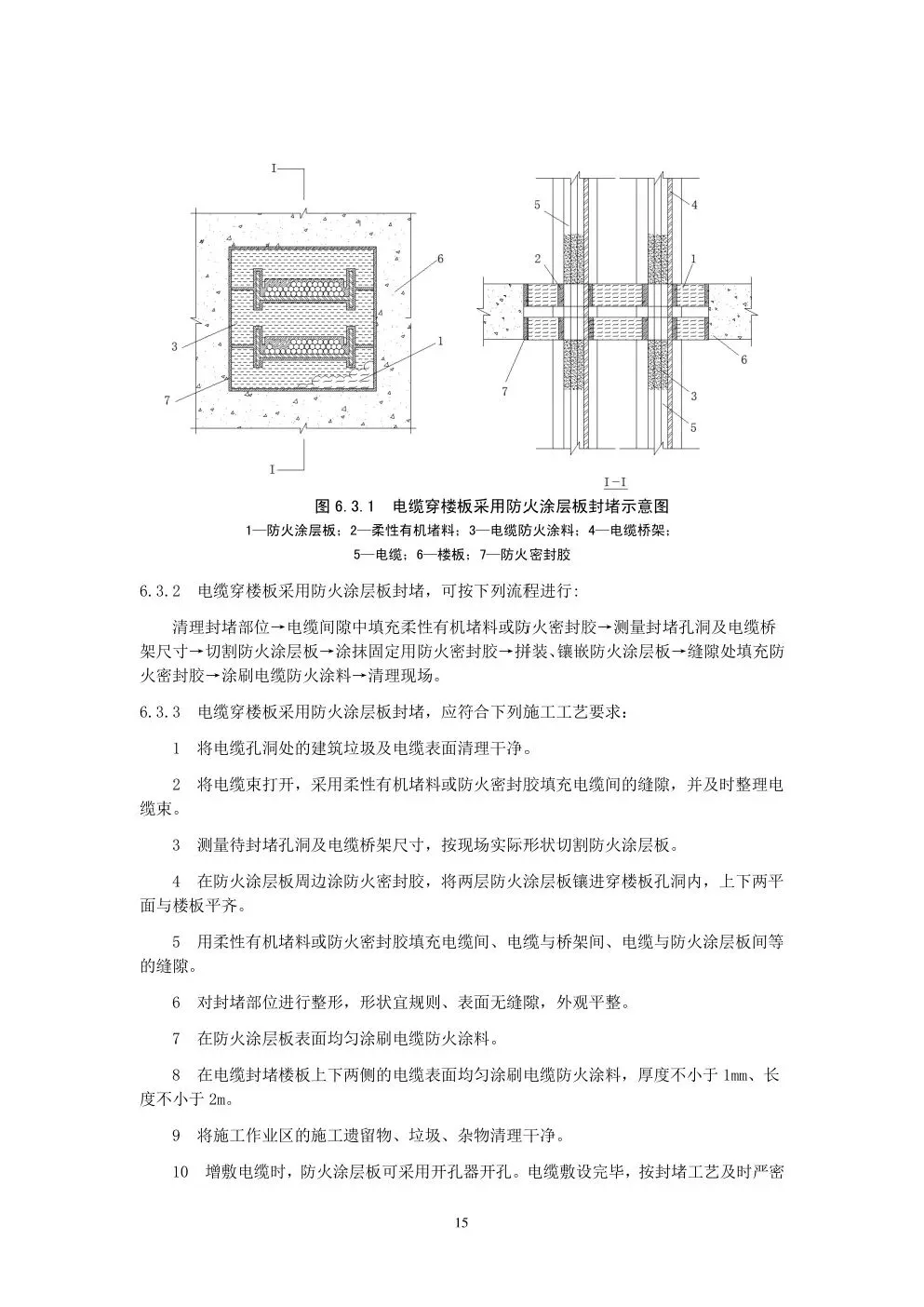

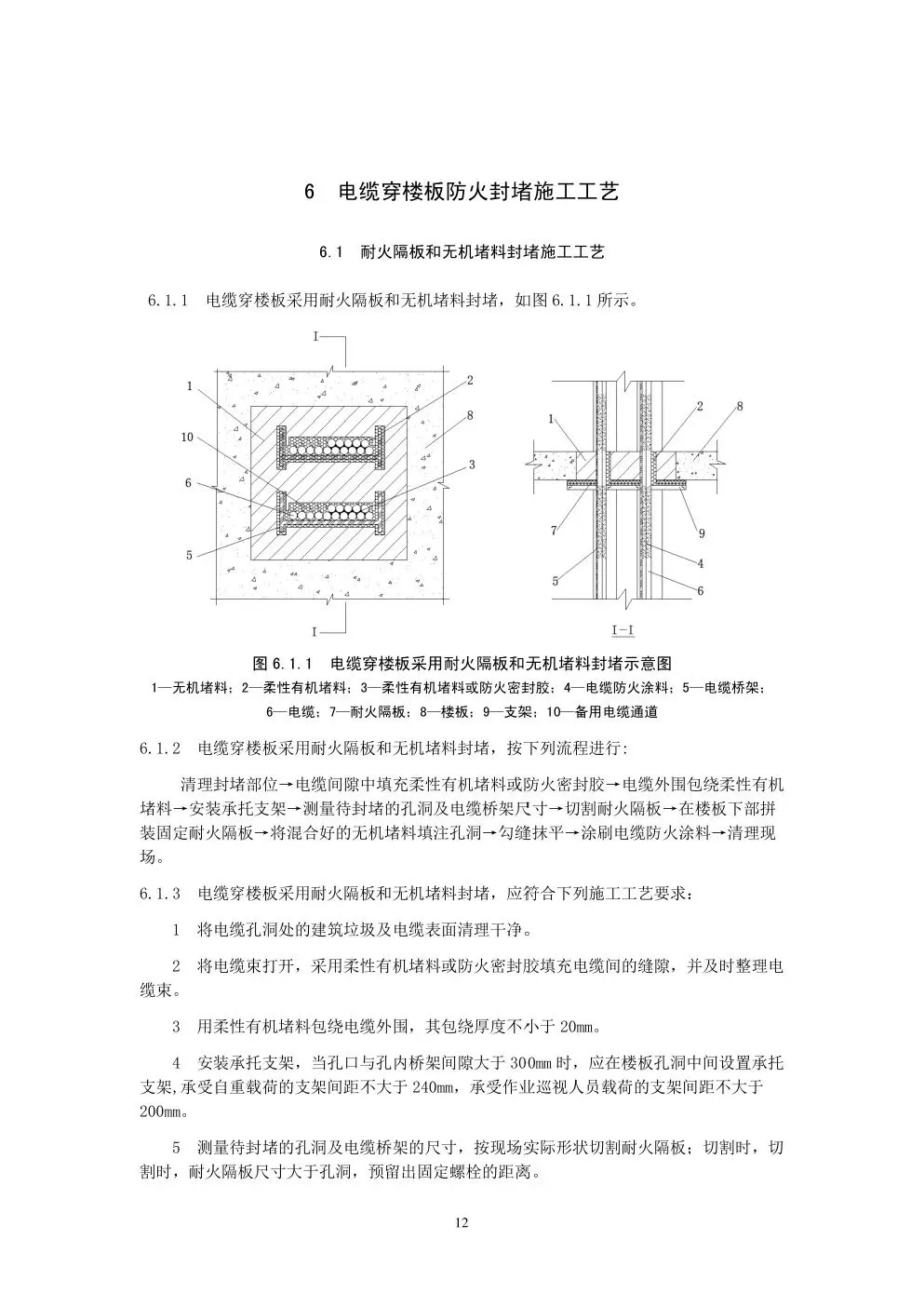

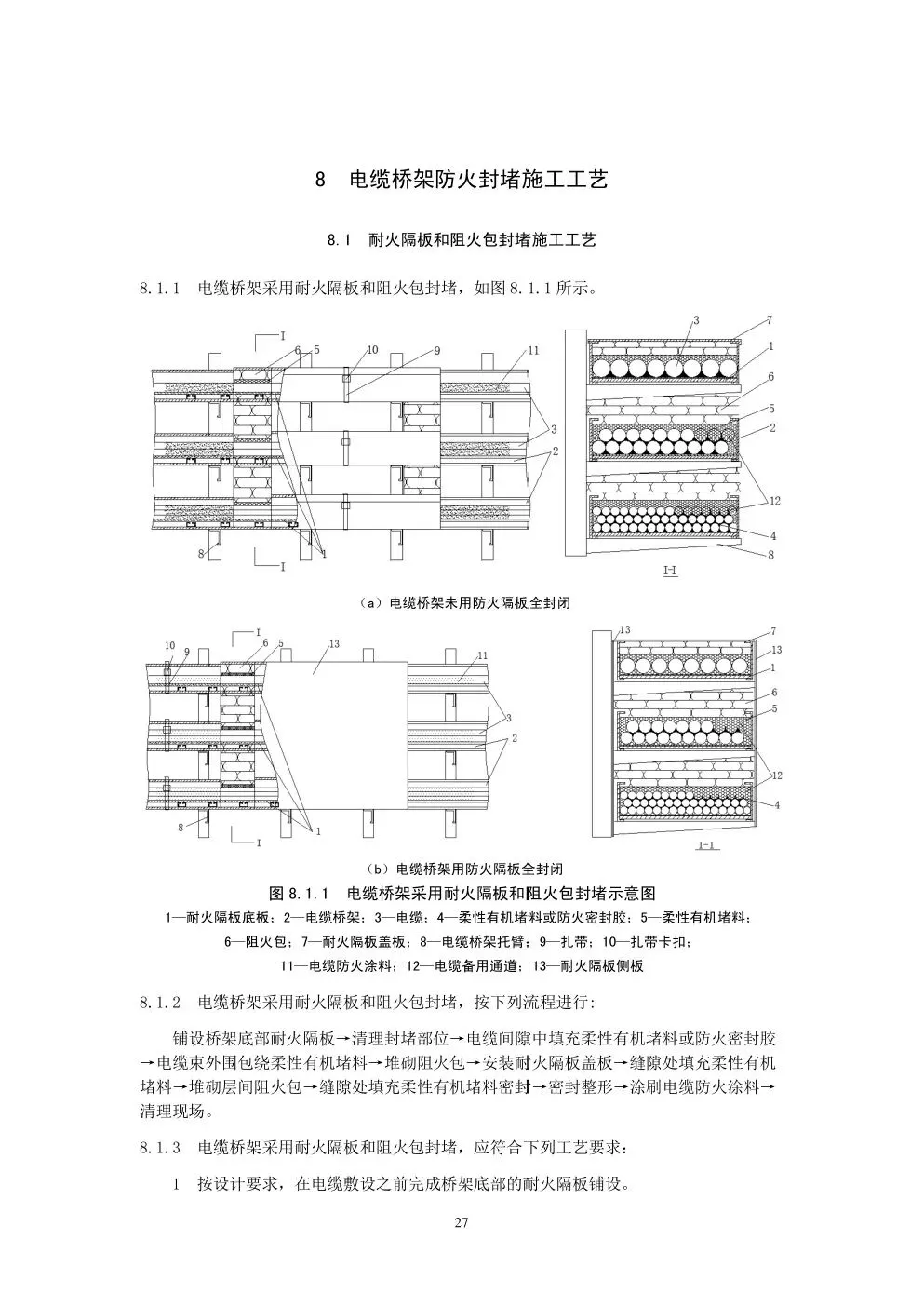

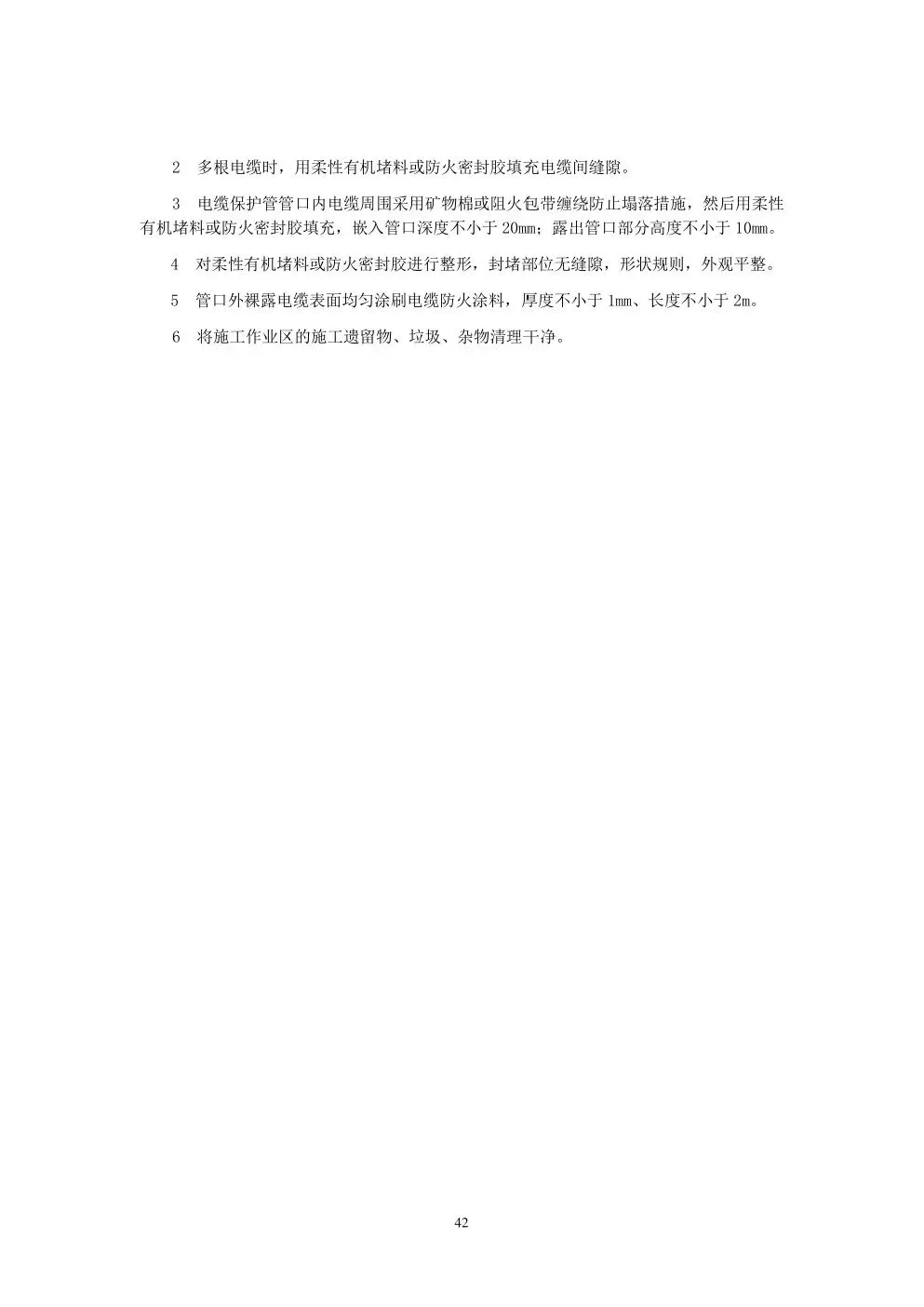

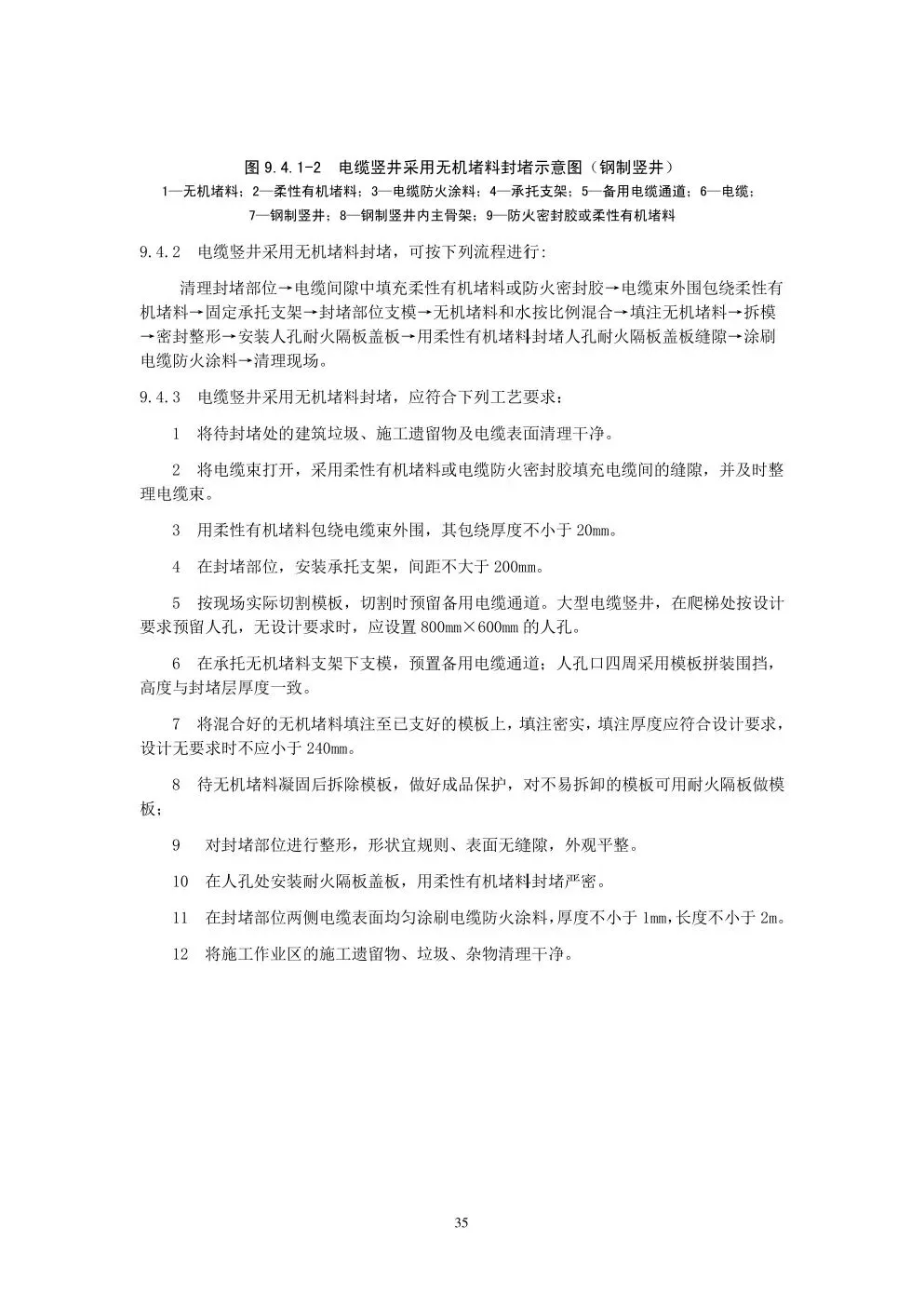

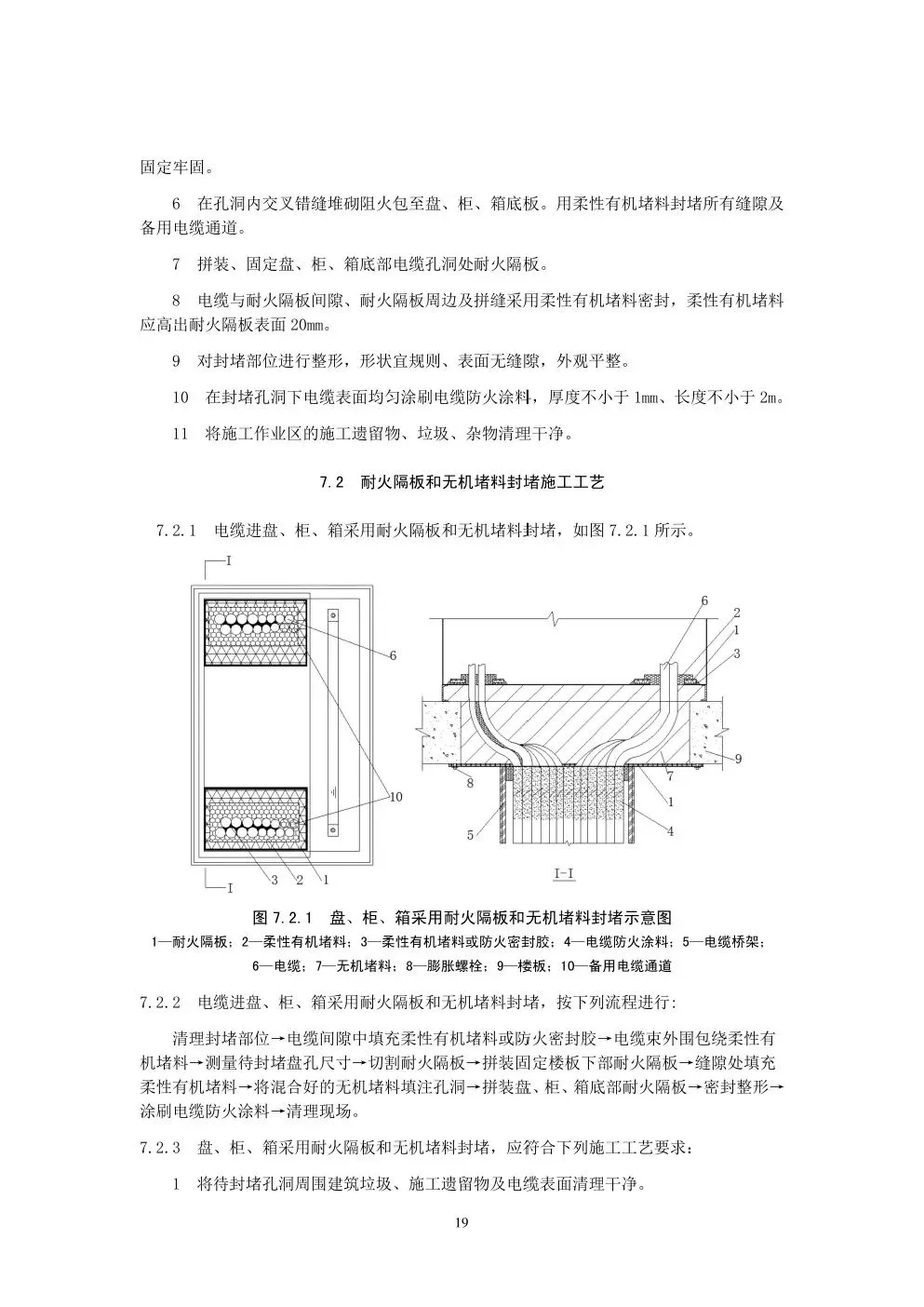

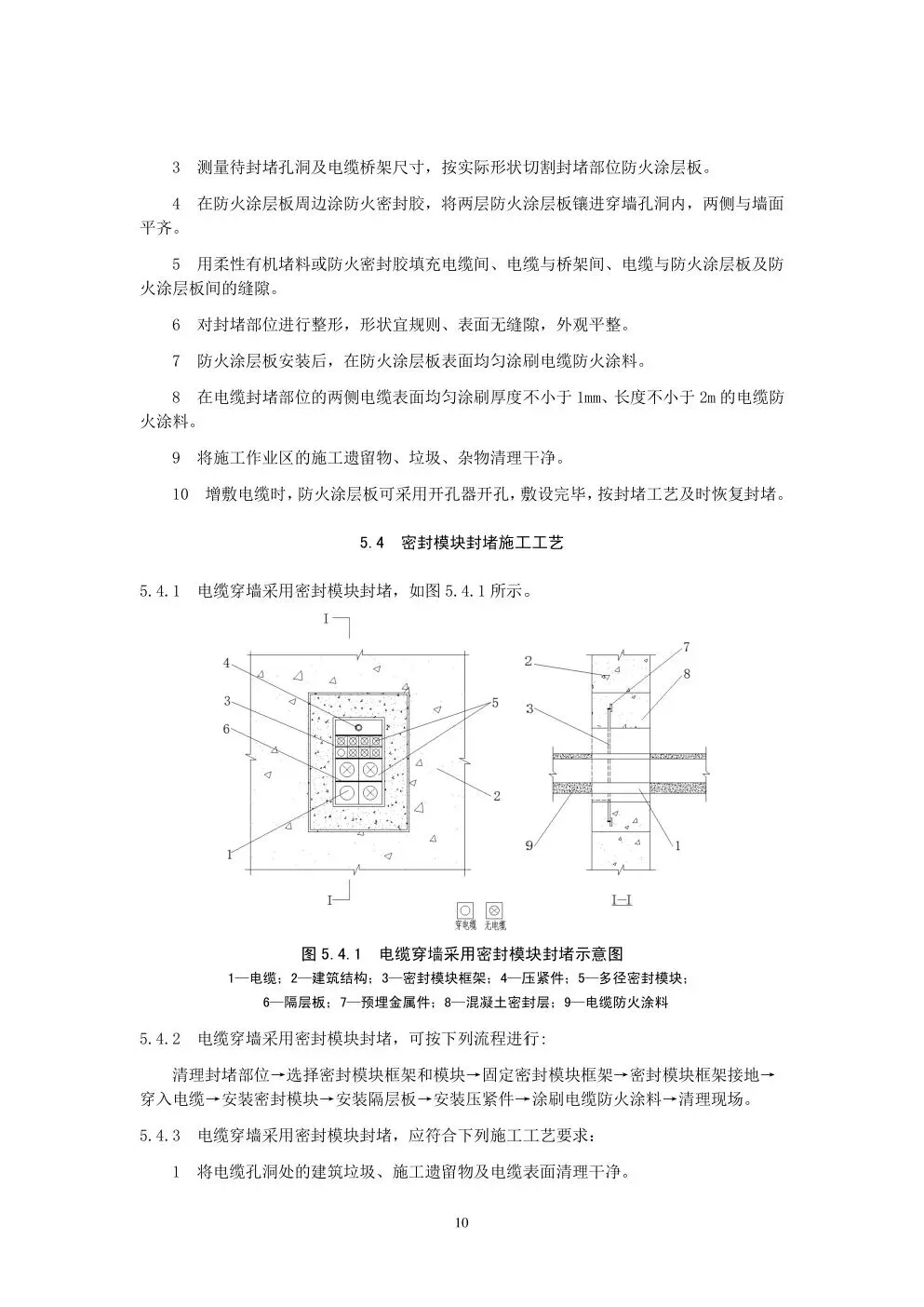

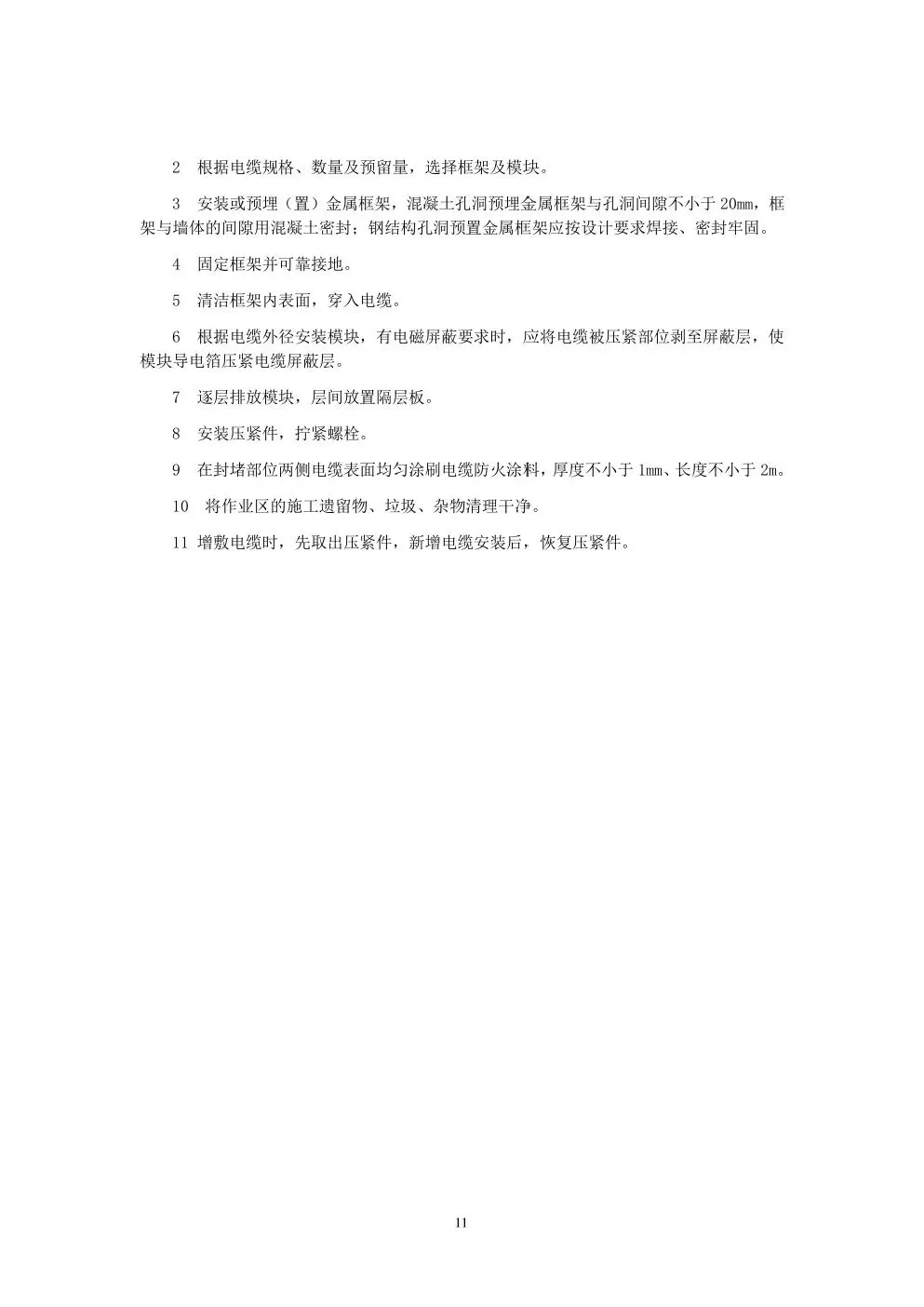

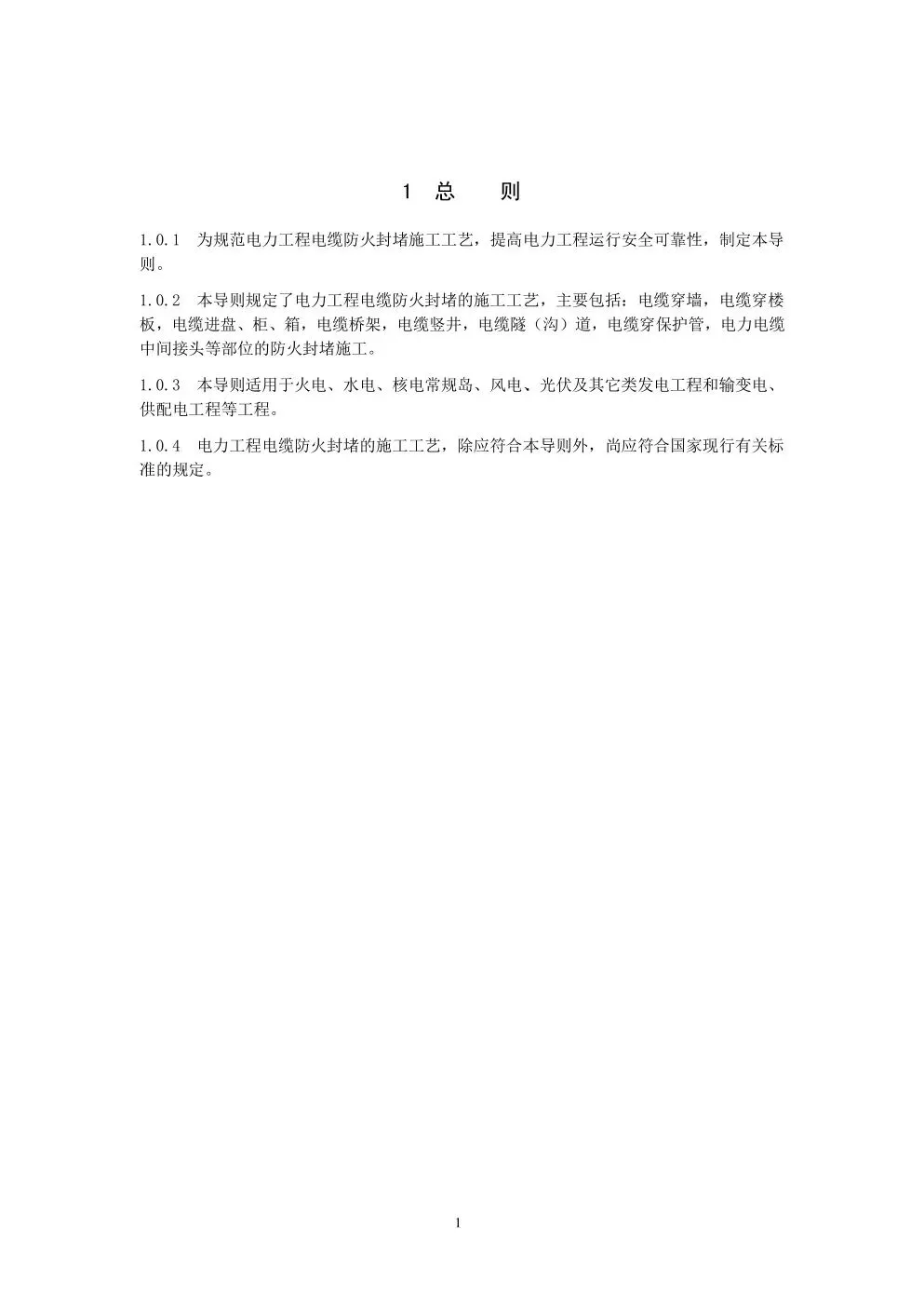

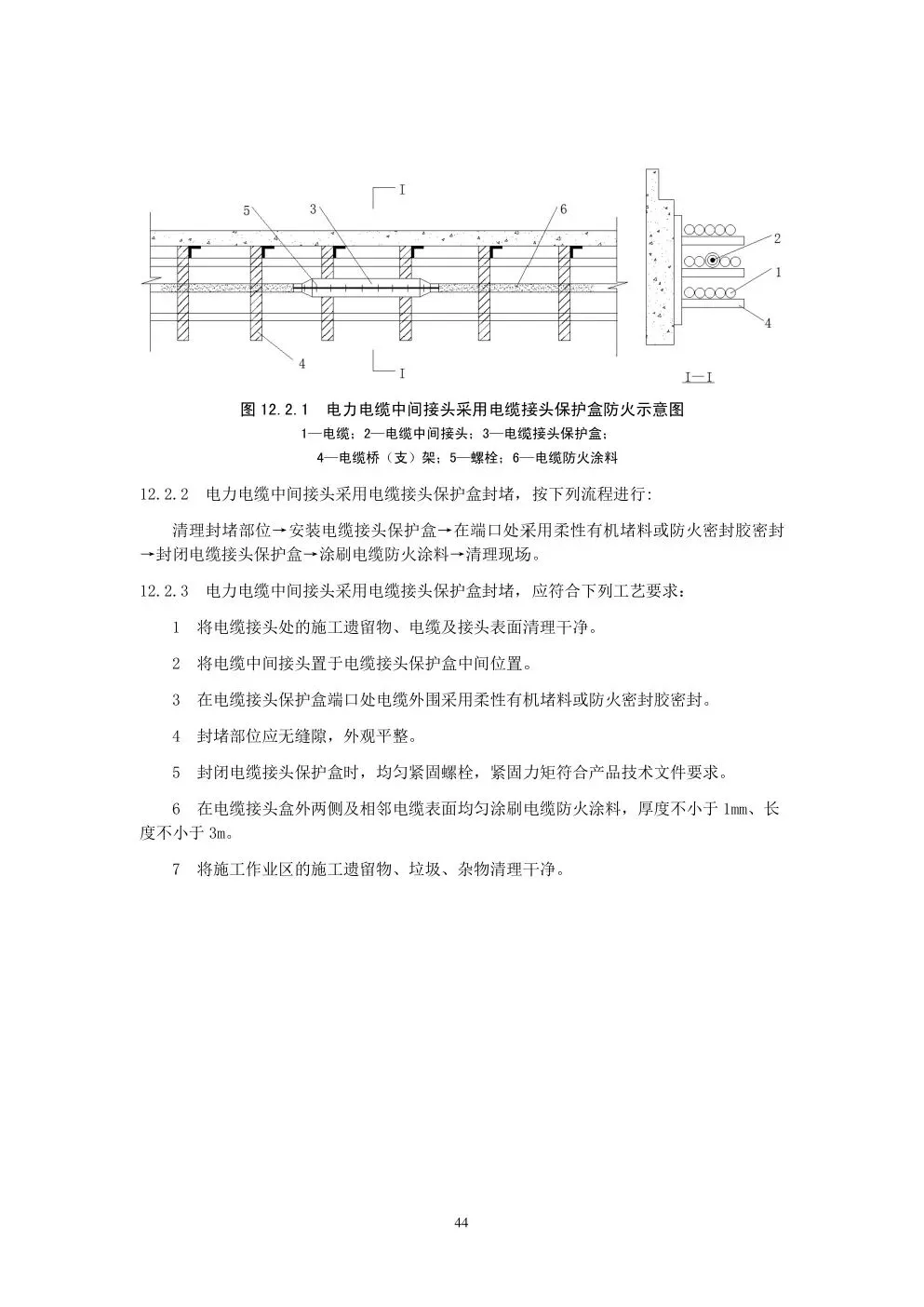

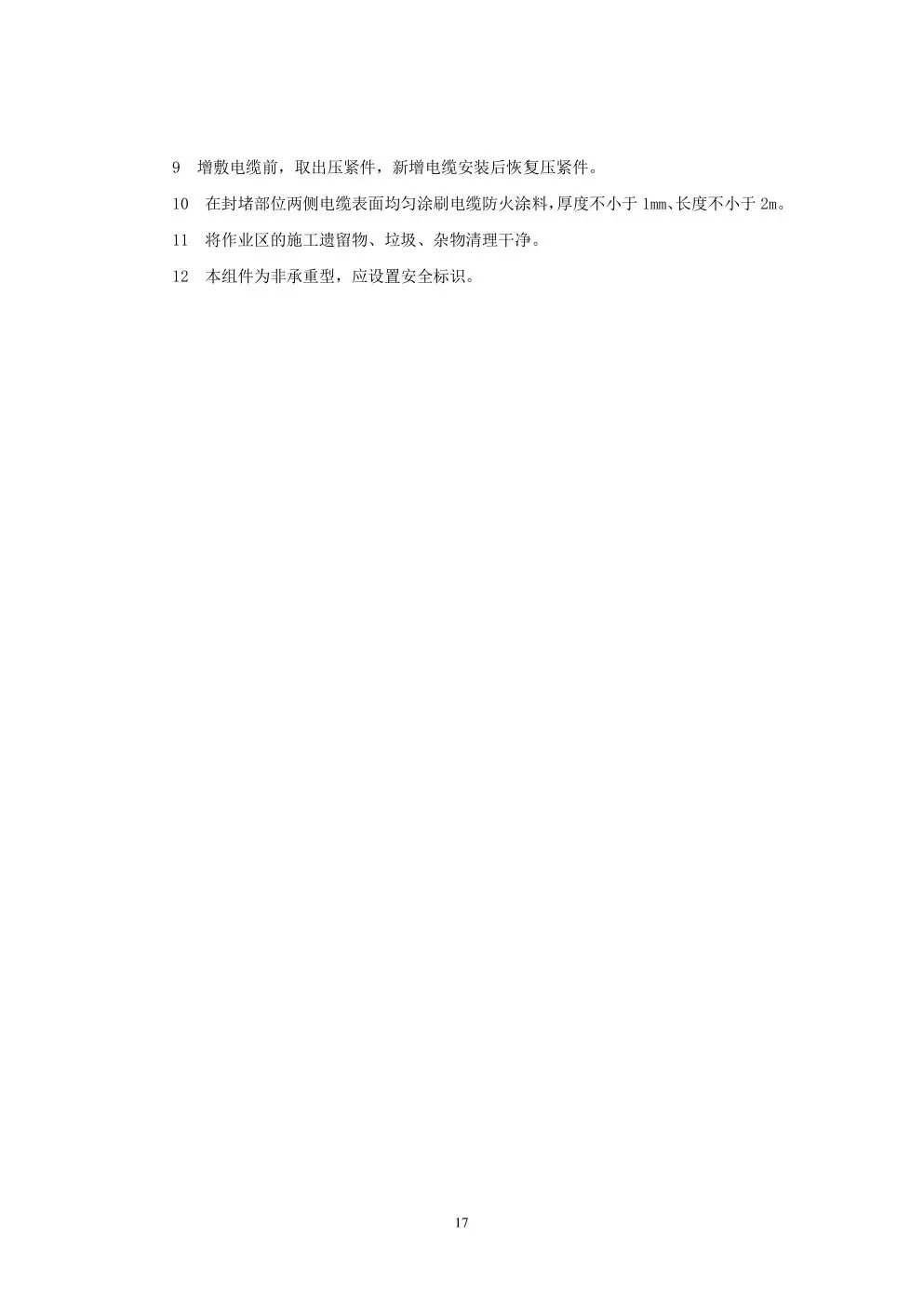

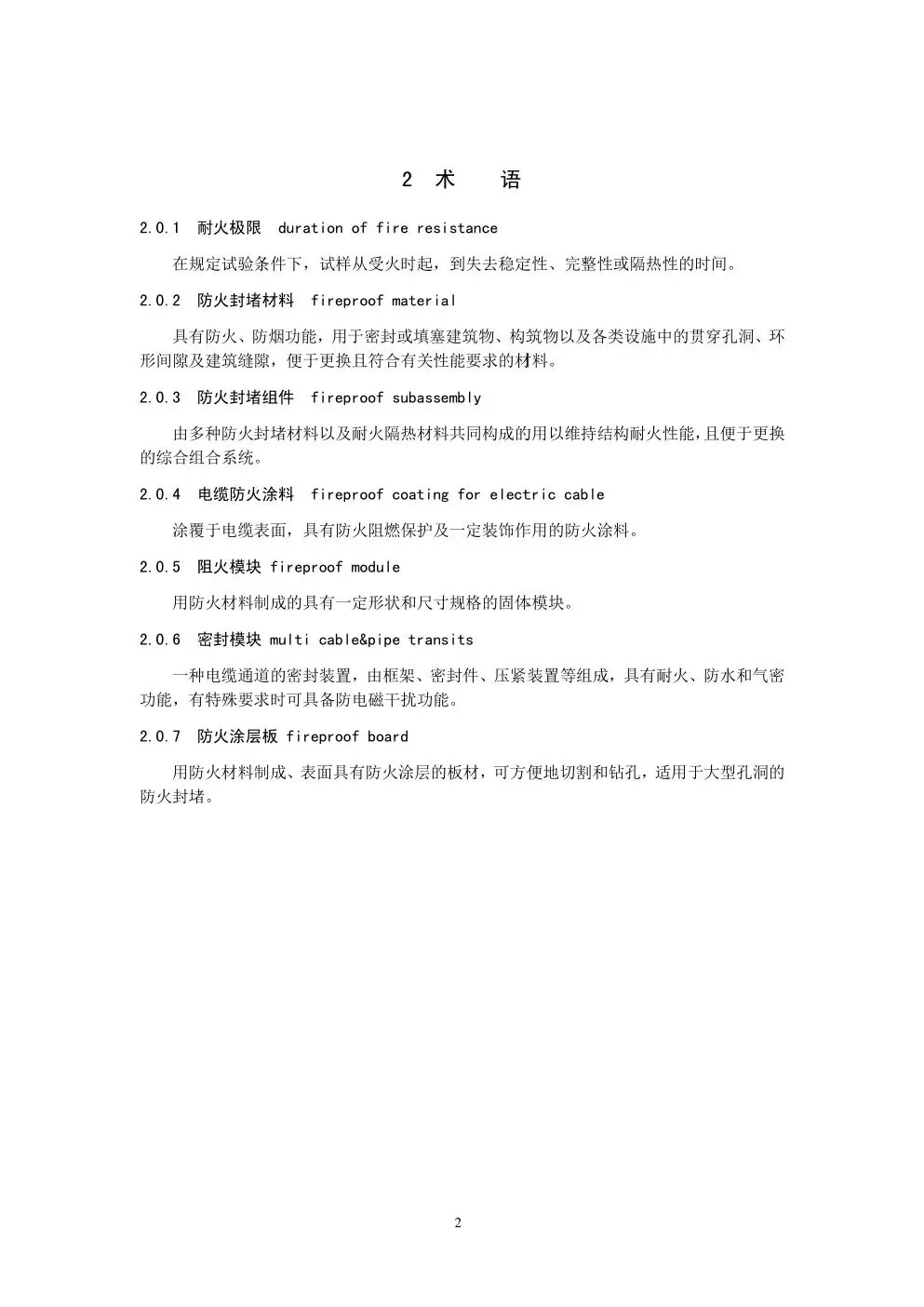

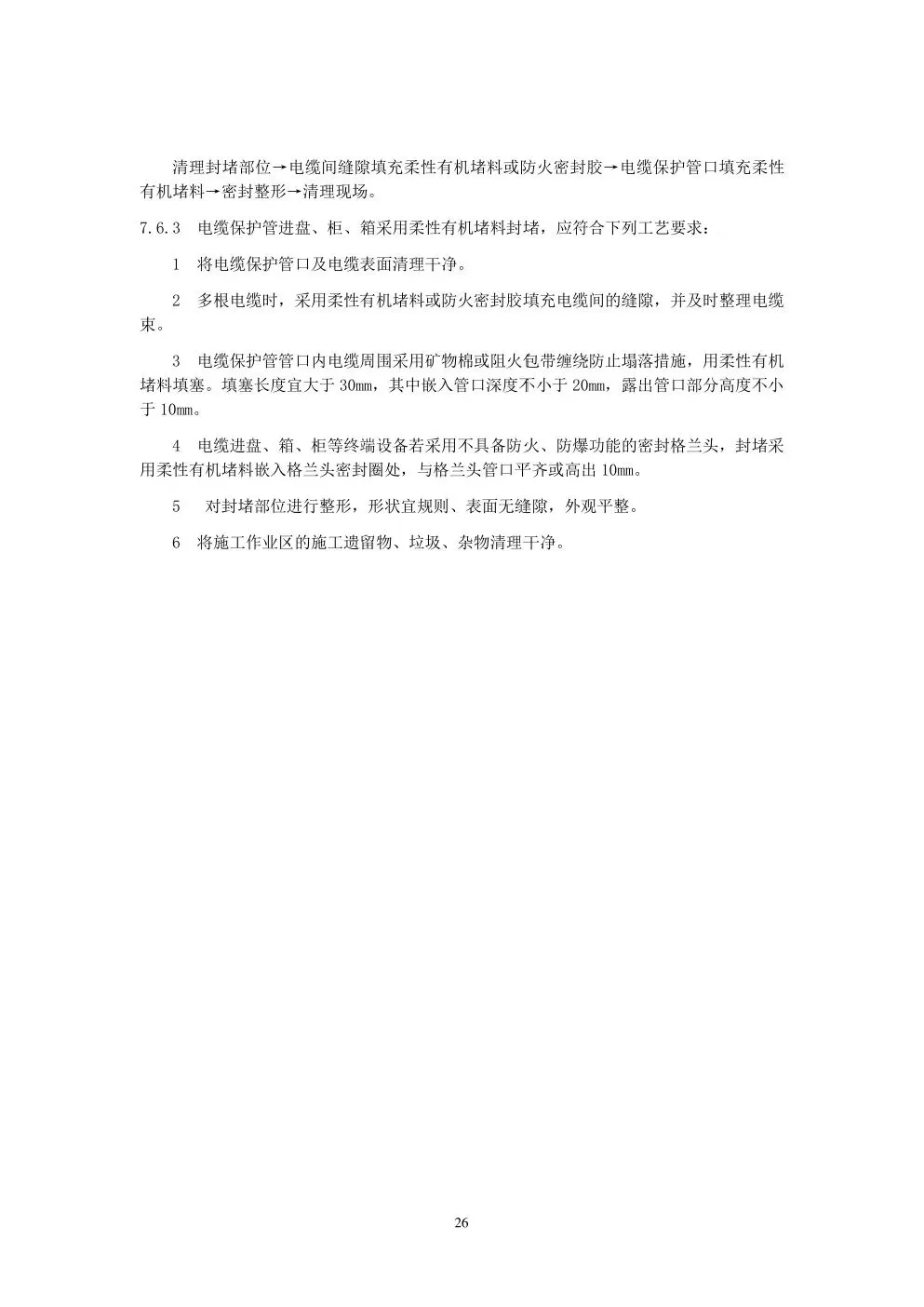

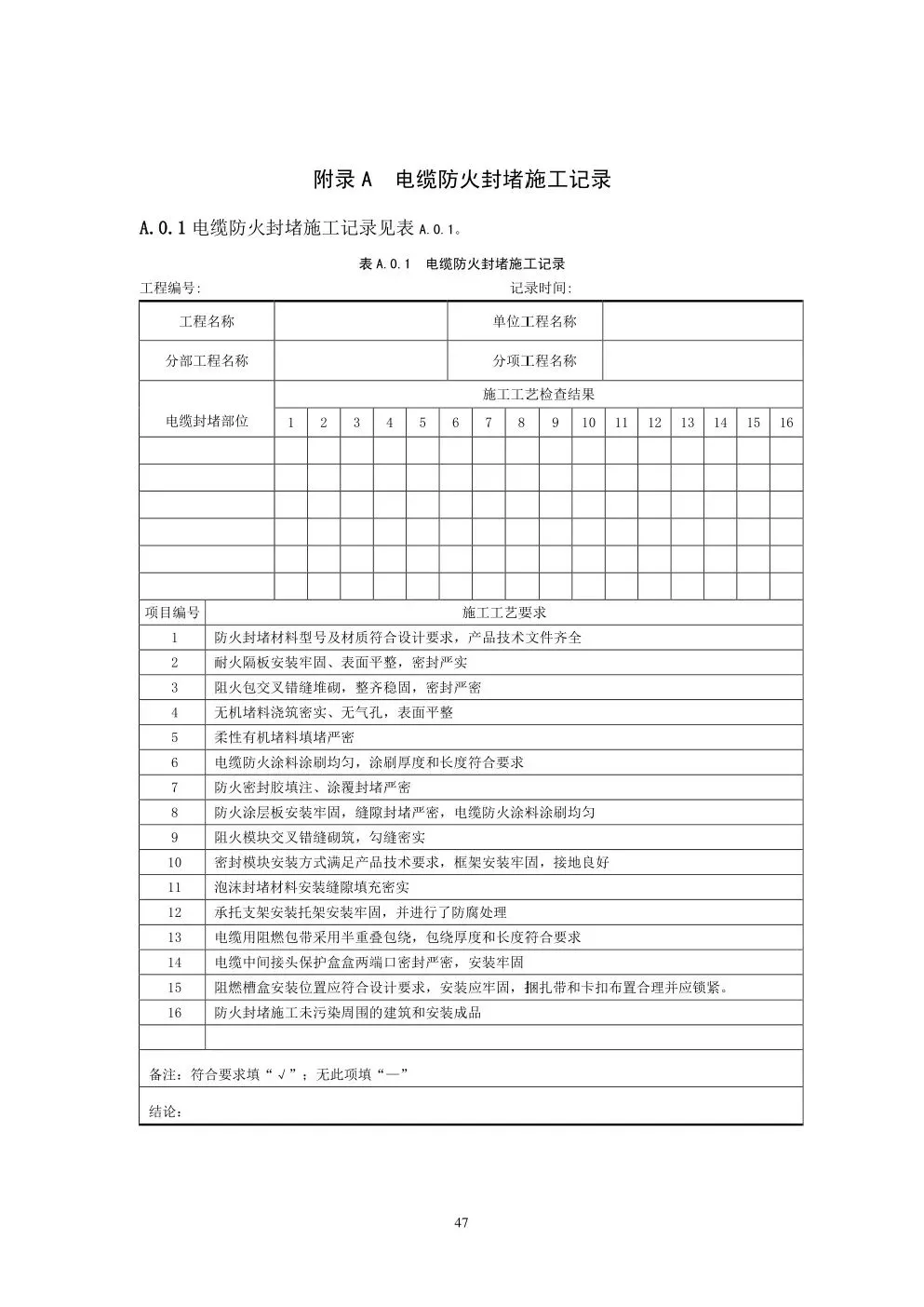

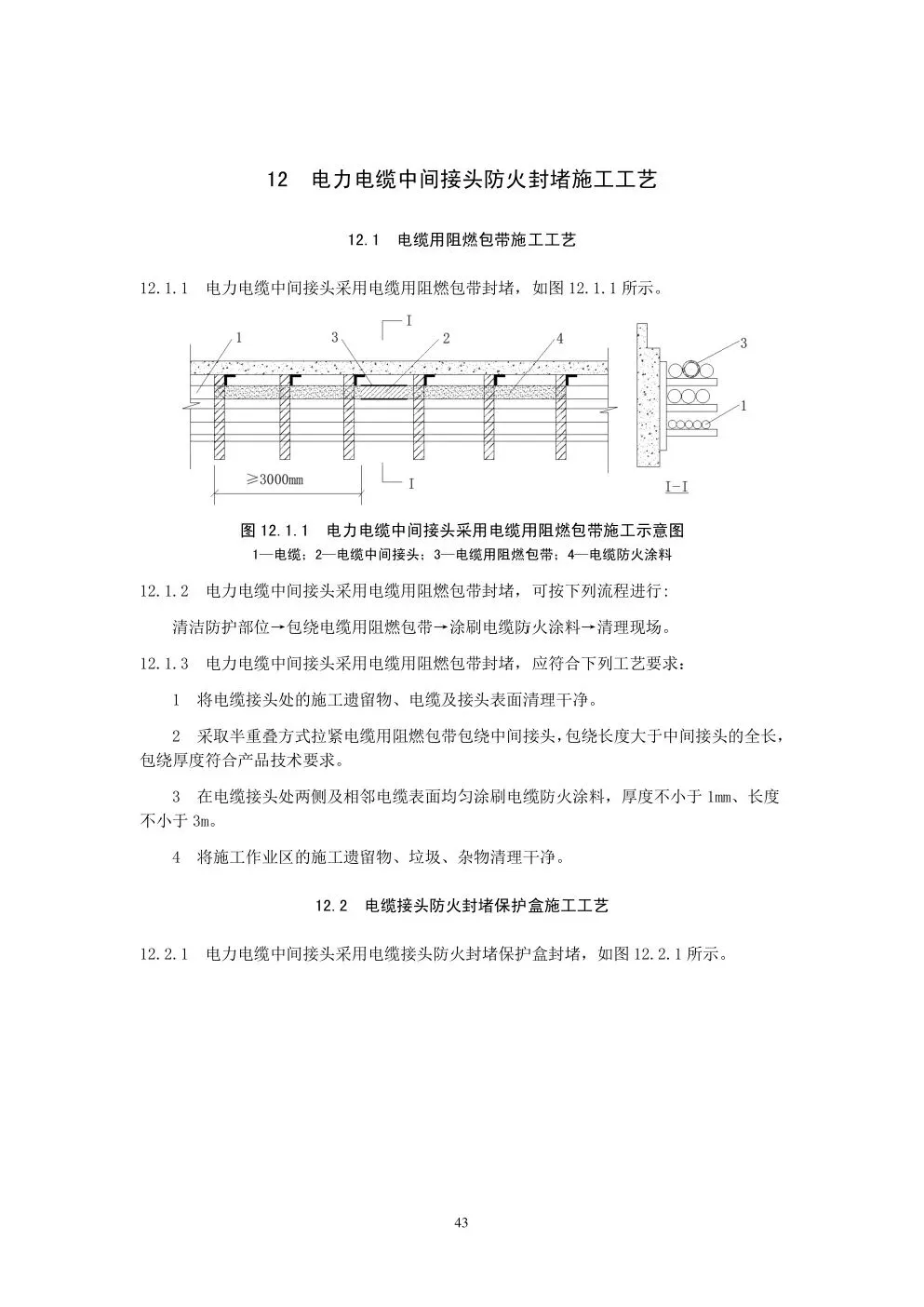

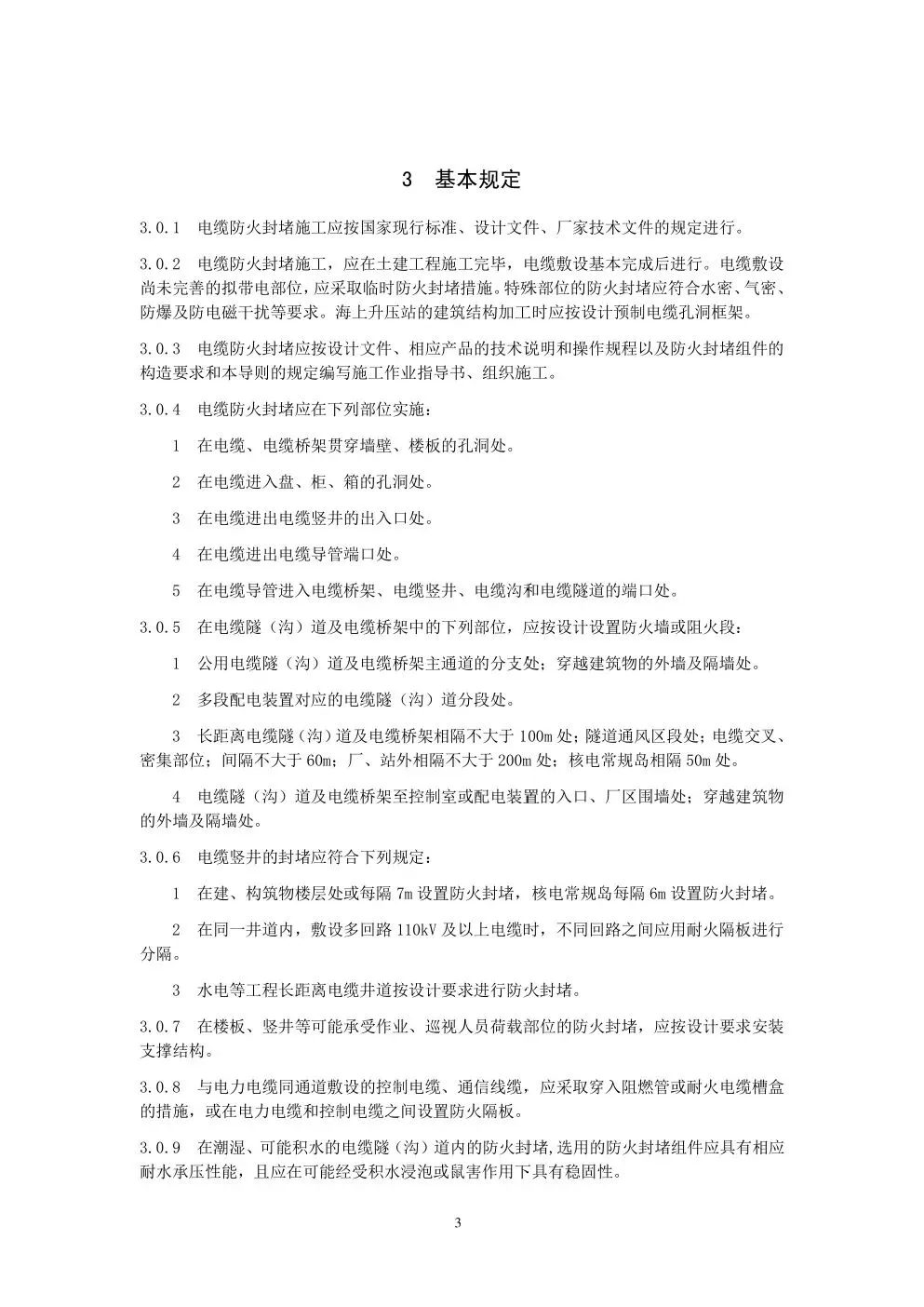

DL/T 5707-2024 电力工程电缆防火封堵施工工艺导则
